La référence des amplificateurs intégrés performants chez Sound Oddity. Avec sa puissance de 90W et sa conception double mono, cet appareil est capable de driver la plupart des enceintes avec une impédance minimale supérieure ou égale à 4ohm. Contrairement à son prédécesseur le AU-717, le AU-719 dispose d’un étage différentiel Diamond propriété de Sansui qui apporte une couche supplémentaire dans sa performance : Plus de contrôle, de définition, de transparence, de respect des timbres, de punch et tout ça en gardant le côté chaleureux et charnel du 717. Ses qualités premières : grande transparence avec richesse des timbres, punch et maîtrise dans le grave, puissance sonore contrôlée, image stéréophonique 3D, des voix sublimes…
Le choix des composants pour sa remise à neuf et optimisation est le fruit d’un long et coûteux travail de recherche ainsi que de nombreuses itérations pour arriver à ce résultat qui surpasse la version d’origine. Tous les transistors sont remplacés et appairés, y compris les transistors de sortie, pour une fiabilité maximale sur les 40 prochaines années. Cette sélection de composants est gardée secrete (références de certains composants effacées) et nul part ailleurs vous n’entendrez un Sansui AU-719 sonner de cette façon. Si vous avez un AU-717, AU-517, AU-719 ou AU-519, non restauré ou pas correctement restauré, Sound Oddity est l’atelier qu’il vous faut ! Je fais la remise à neuf et optimisation de ces appareils en standard et propose différentes versions suivant votre budget. Visitez la rubrique Livraison et contactez moi pour plus d’informations.
Cet appareil est souvent proposé à la vente sur la boutique en ligne Sound Oddity dans sa mouture Japonaise AU-D607, avec transformateurs toriques audio. Elle est la plus aboutie selon moi car totalement double mono, de l’entrée phono jusqu’à la sortie HP et elle possède en plus une entrée phono MC. Disponible sur commande en différentes version selon votre budget : différentes options de connectiques, entrée Bluetooth, télécommande, etc. Me contacter pour plus d’informations.
L’optimisation s’améliore au fil des années et des «rétrofittages» peuvent être proposés au clients qui souhaitent bénéficier des dernières avancées Sound Oddity.
- Remplacement de tous les condensateurs chimiques par du haut de gamme Nichicon et Elna, de beaucoup des autres condensateurs, de tous les transistors et diodes sauf les TR de puissance, des isolants des transistors de puissance et drive, de certaines résistances, des potentiomètres de réglage Bias et DC Offset, du relais du circuit de protection HP…,
- Montage d’une prise IEC Furutech, de nouveaux borniers haut-parleurs et embases RCA haut de gamme,
- Nettoyage et traitement de tous les contacteurs et potentiomètres. Divers reprises esthétiques et traitements anti rouille,
- Contrôles à l’oscilloscope et tests d’écoute.
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

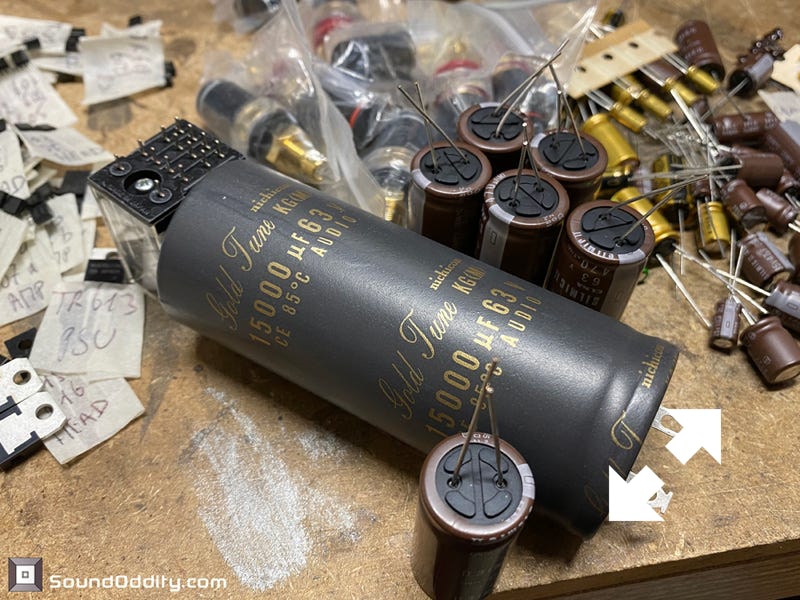

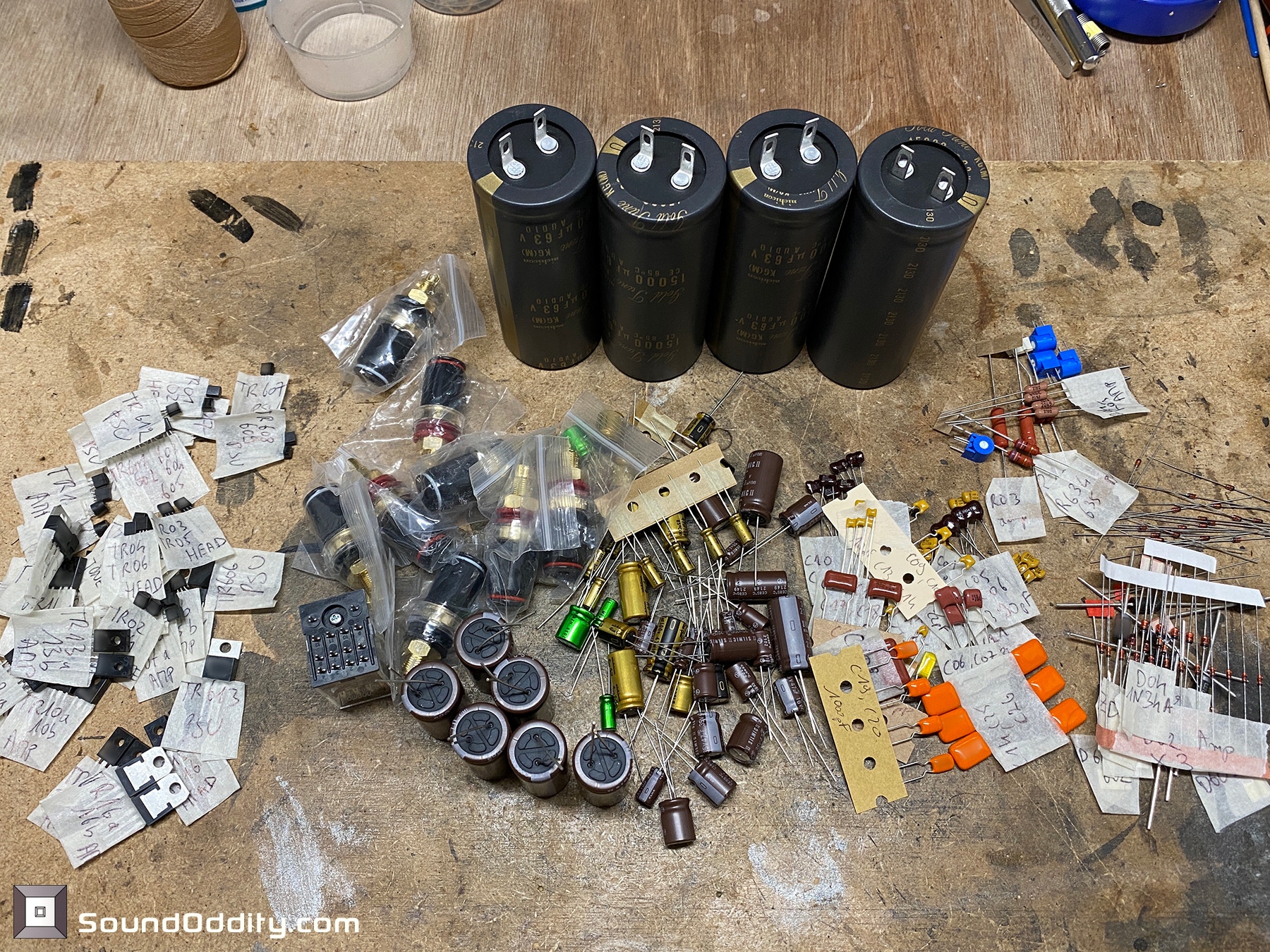

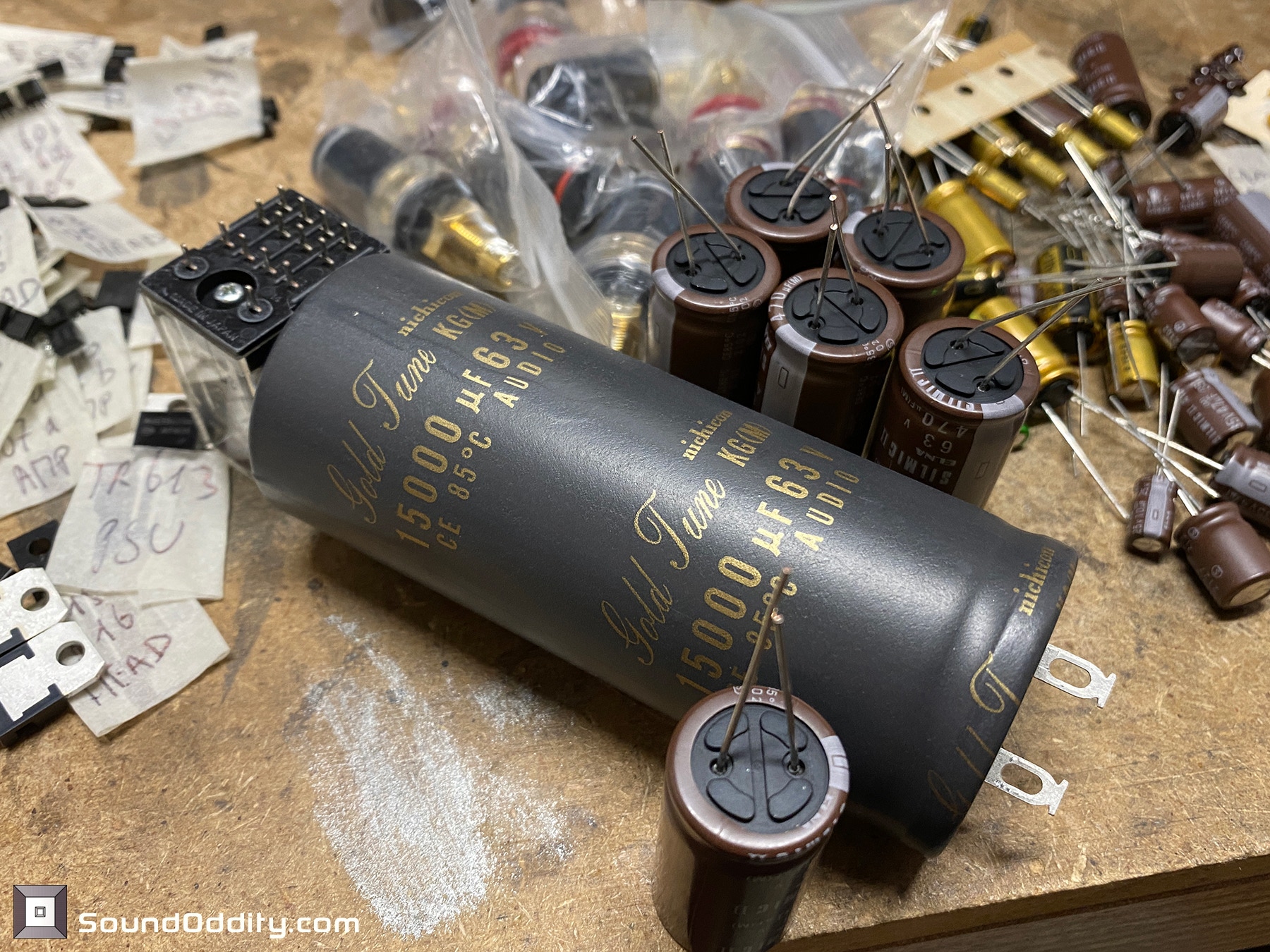

Ensemble des pièces pour la remise à neuf. Vue sur un Nichicon Gold Tune Type 2. Sélection drastique et appairages : jusqu’à 16 transistors identiques sur l’étage Diamond.

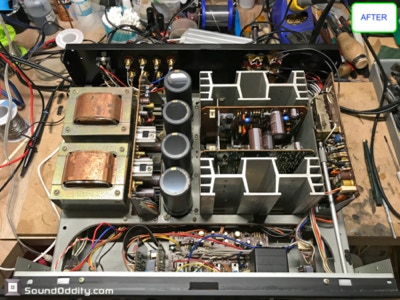

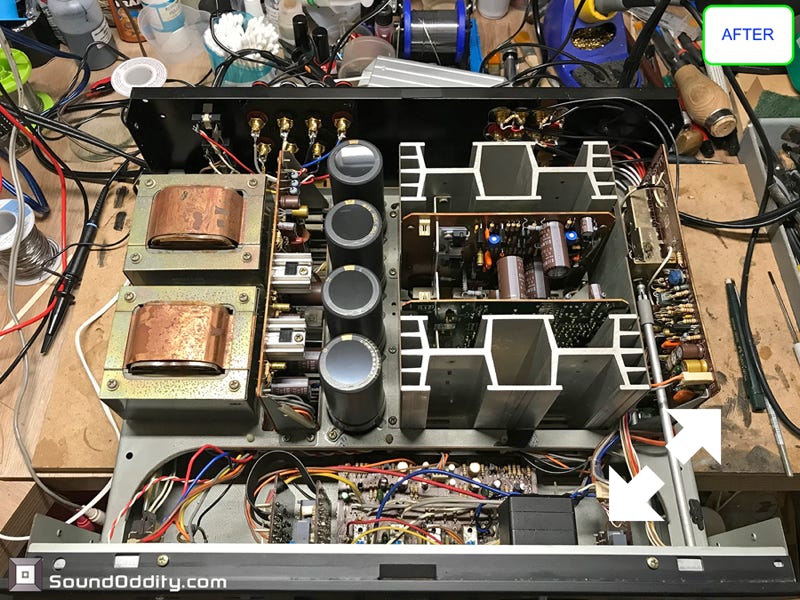

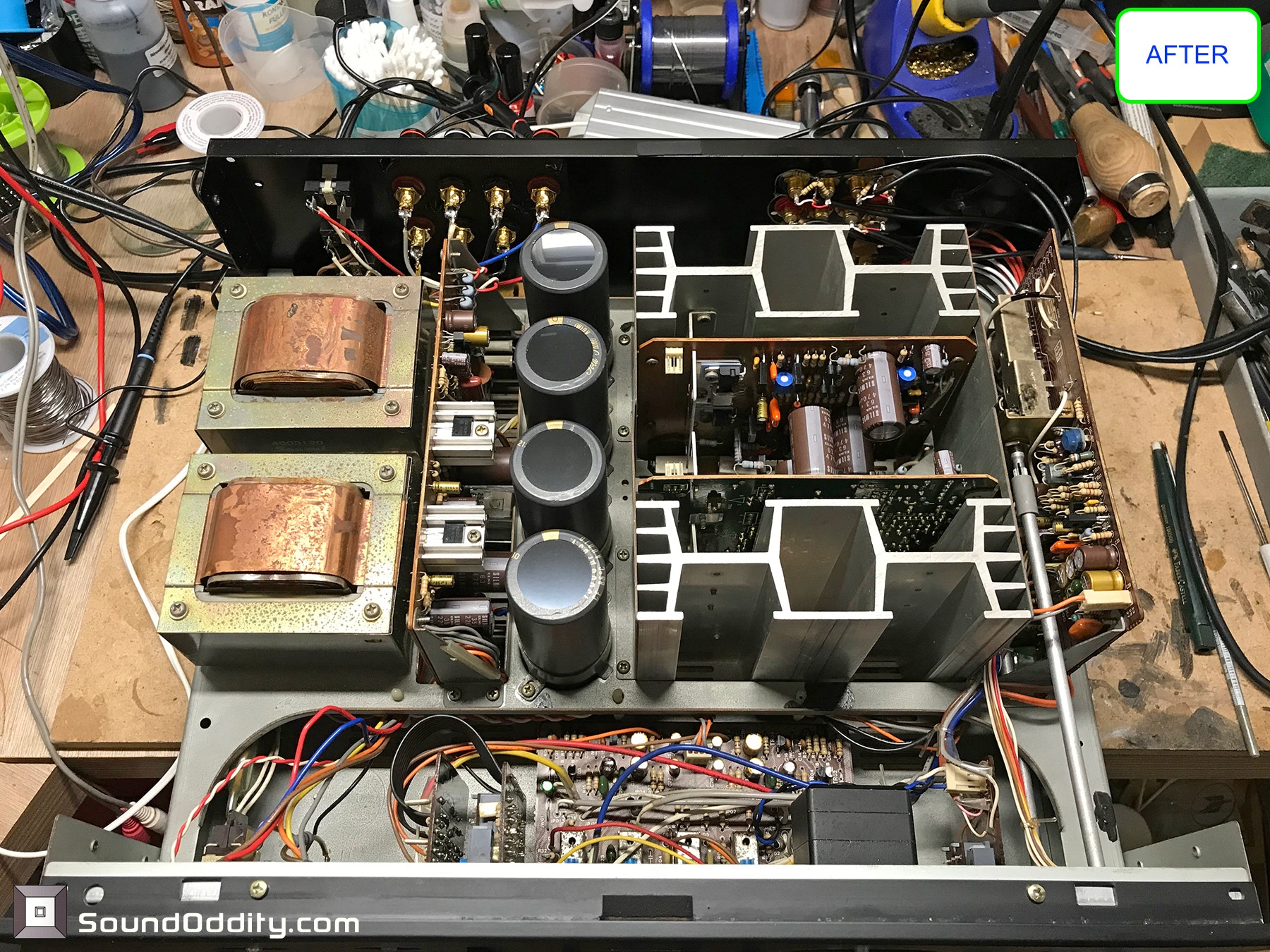

Sansui AU-719 Après restauration
Sansui AU-719 Après restauration
Sansui AU-719 Après restauration

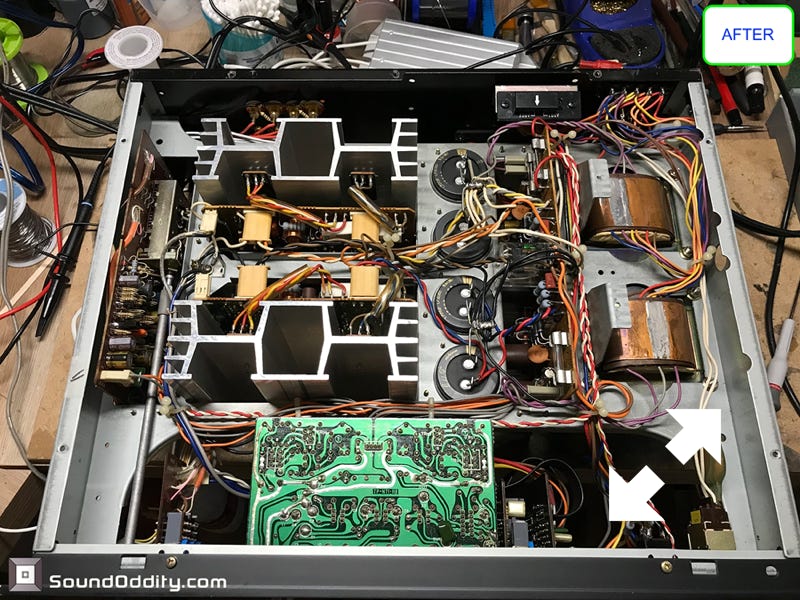

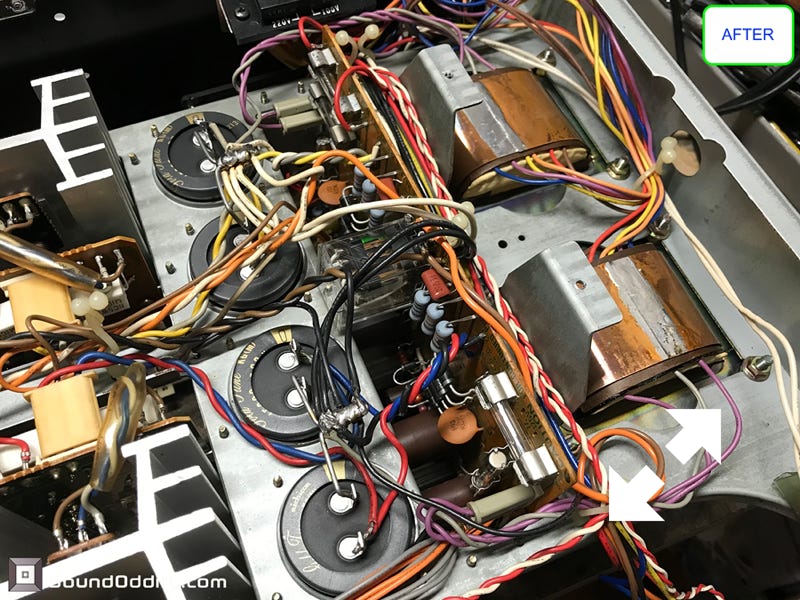

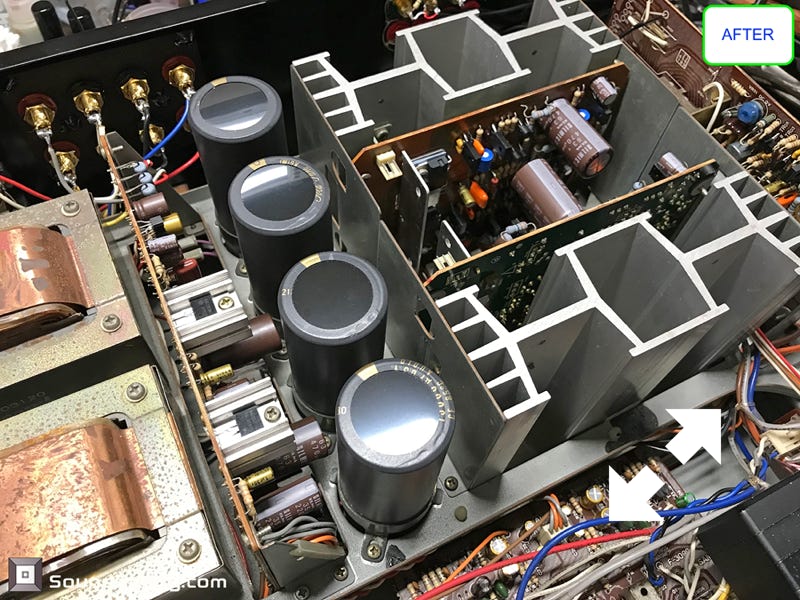

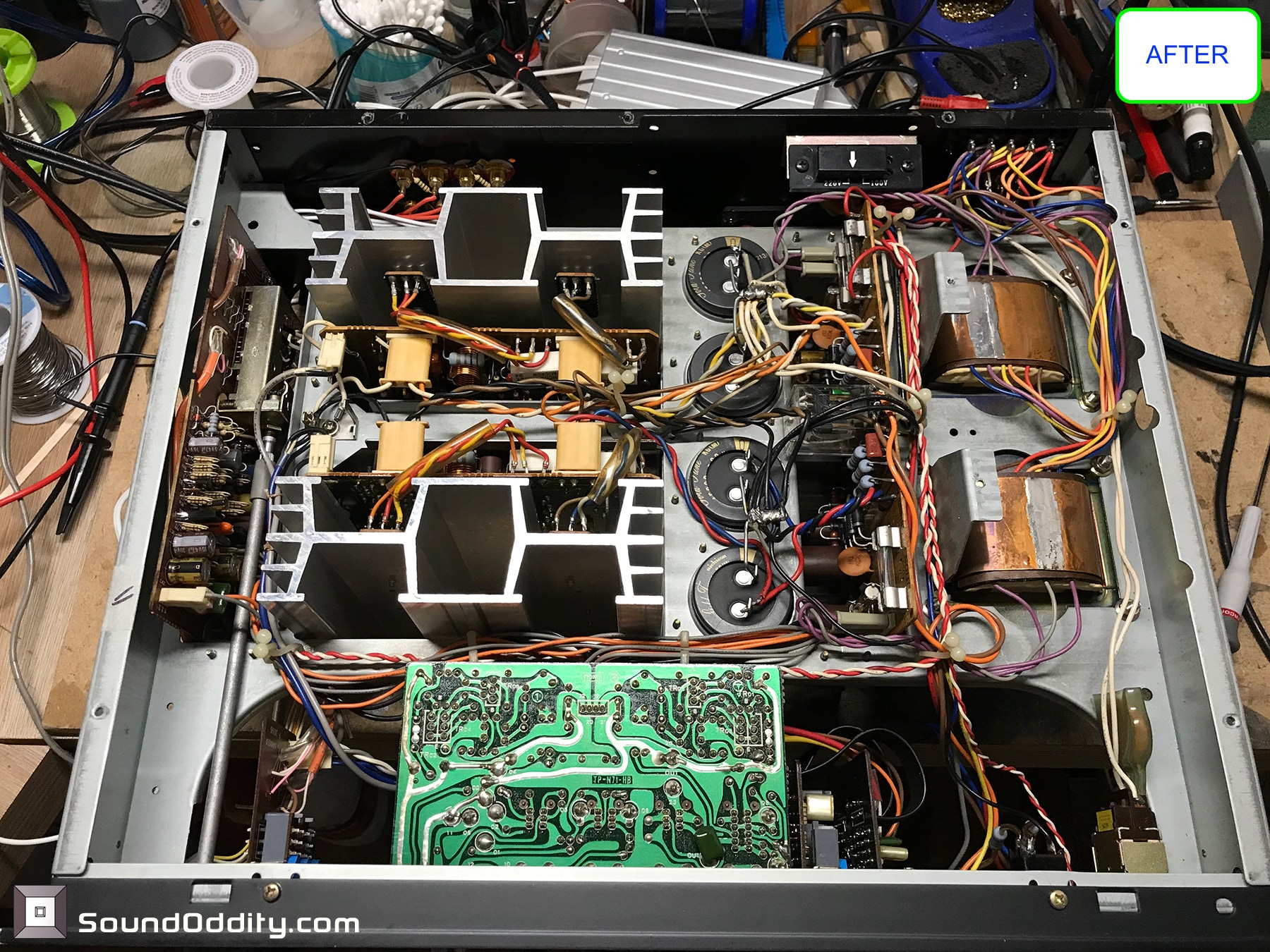

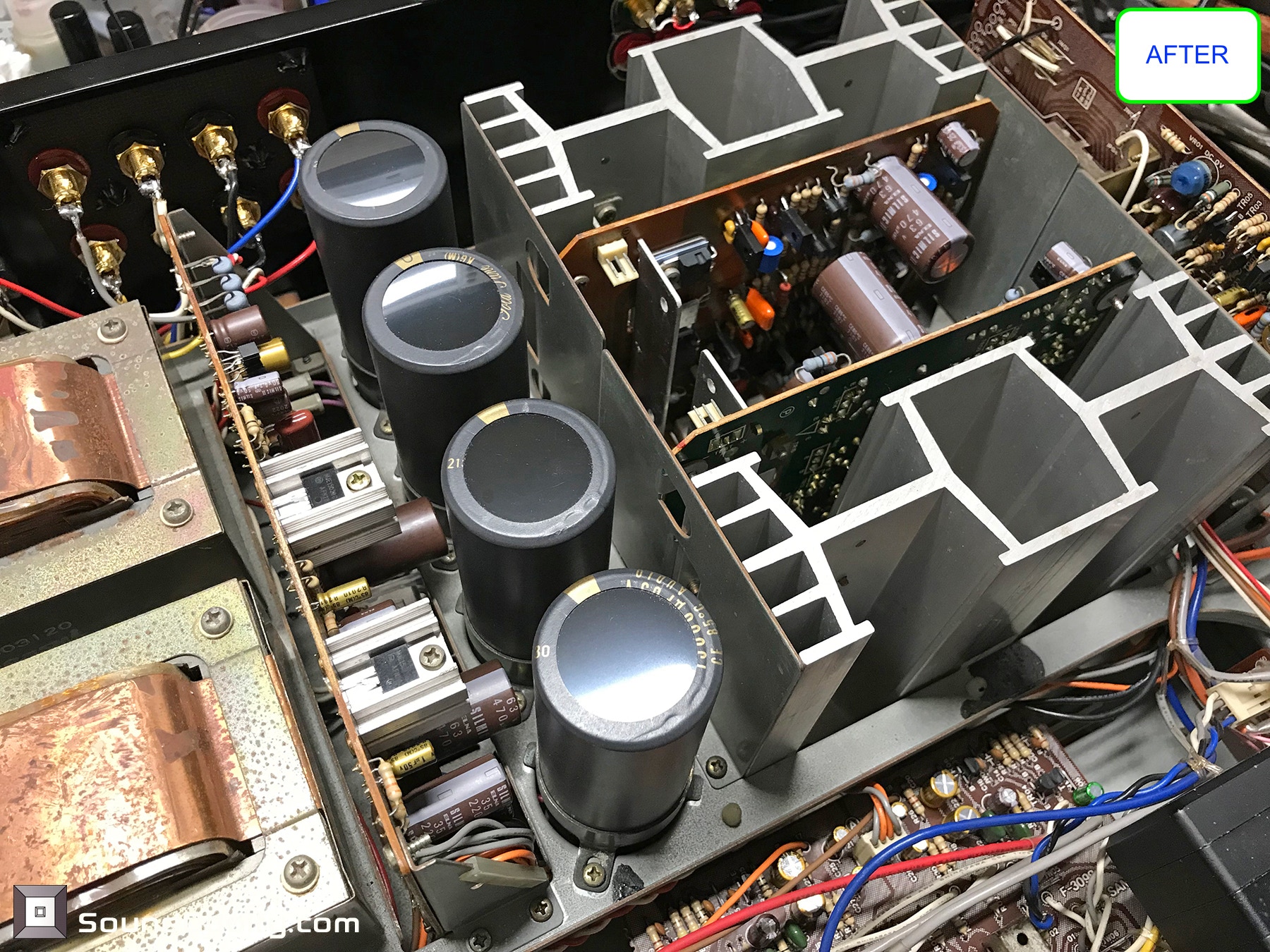

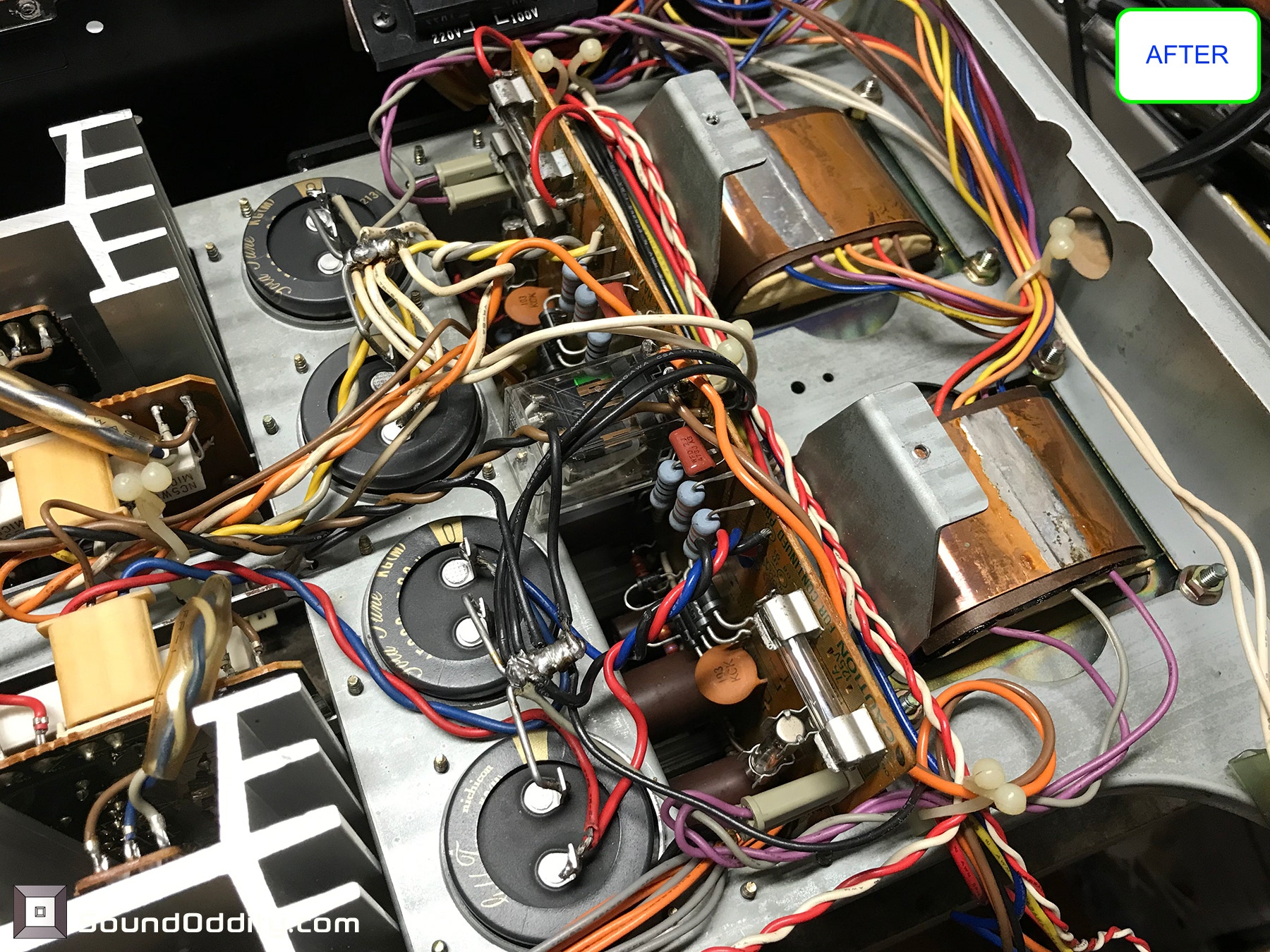

Sansui AU-719 Après restauration, vue sur la qualité du re-câblage des alimentations

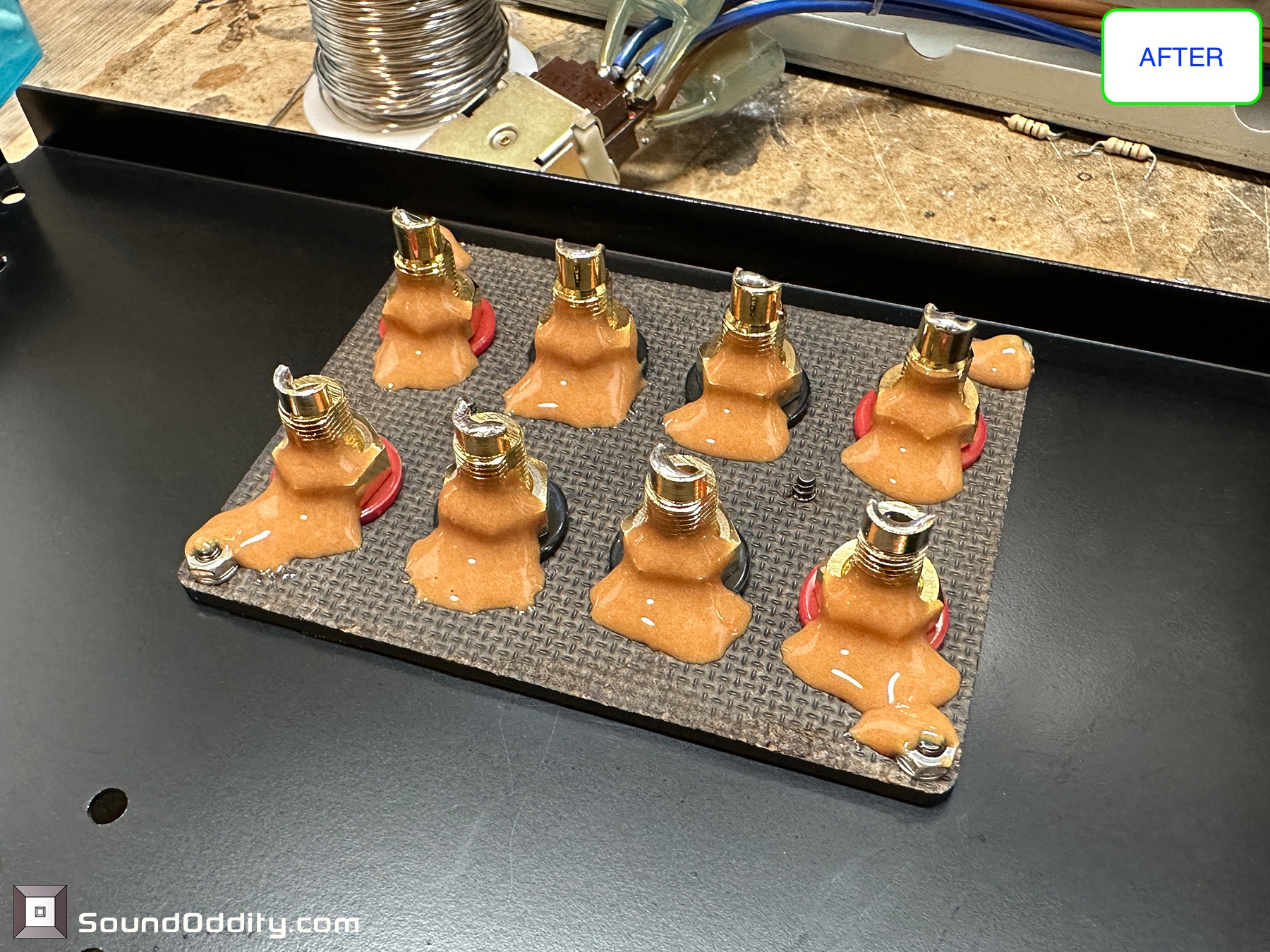

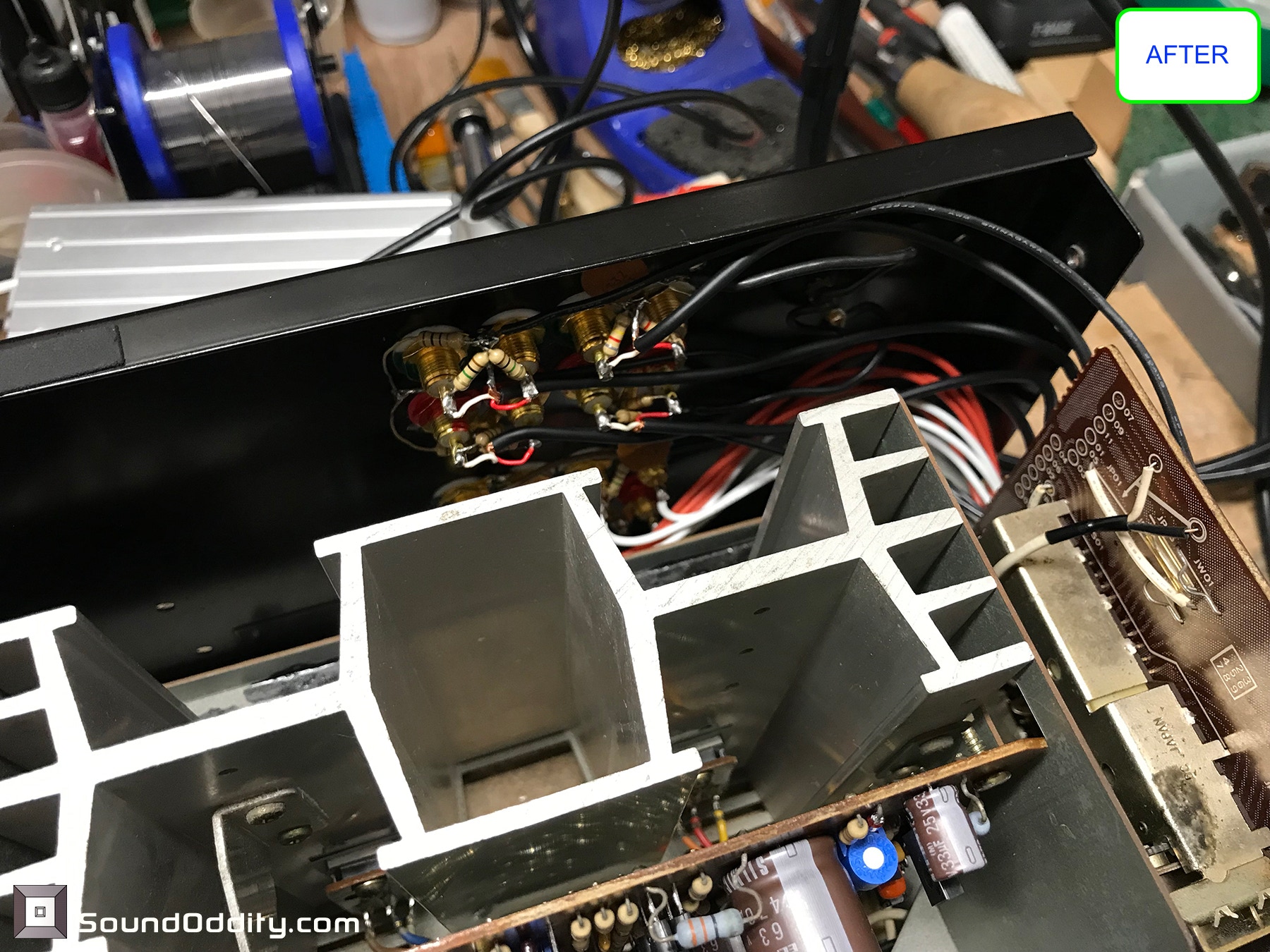

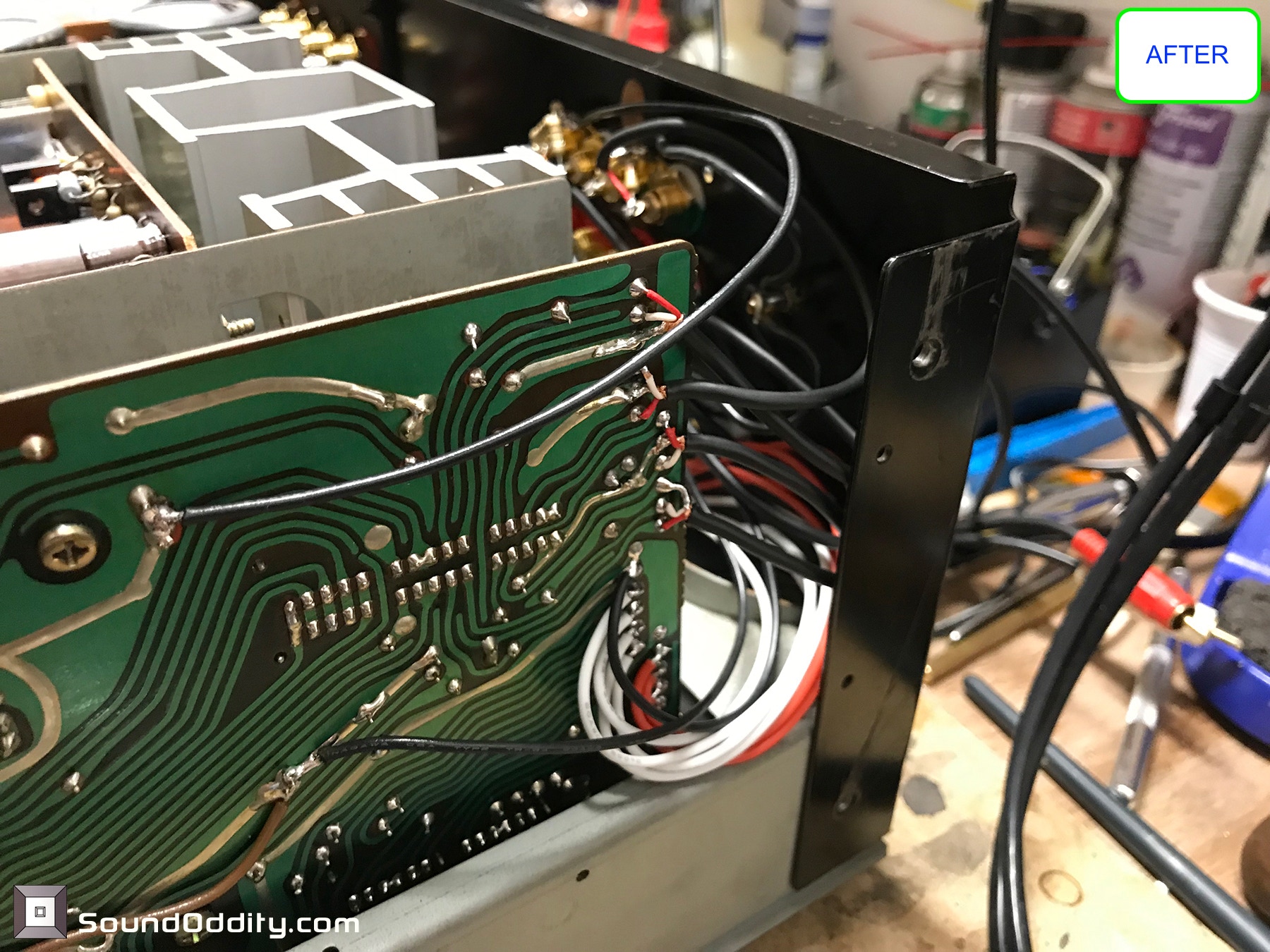

Sansui AU-719 Après restauration, vue sur le câblage des embases RCA avec cable Mogami

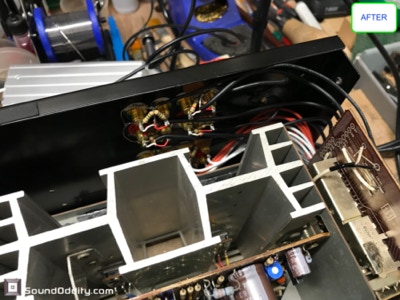

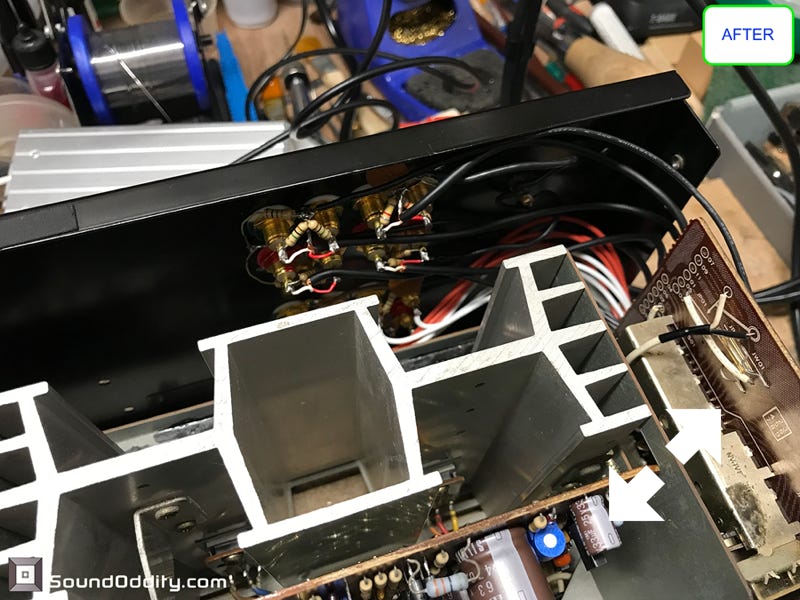

Sansui AU-719 Après restauration, vue sur le câblage des embases RCA

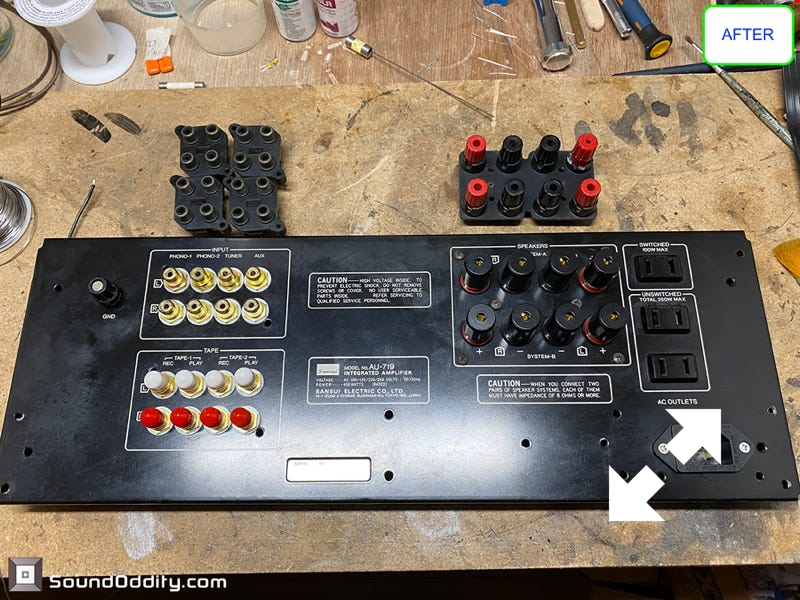

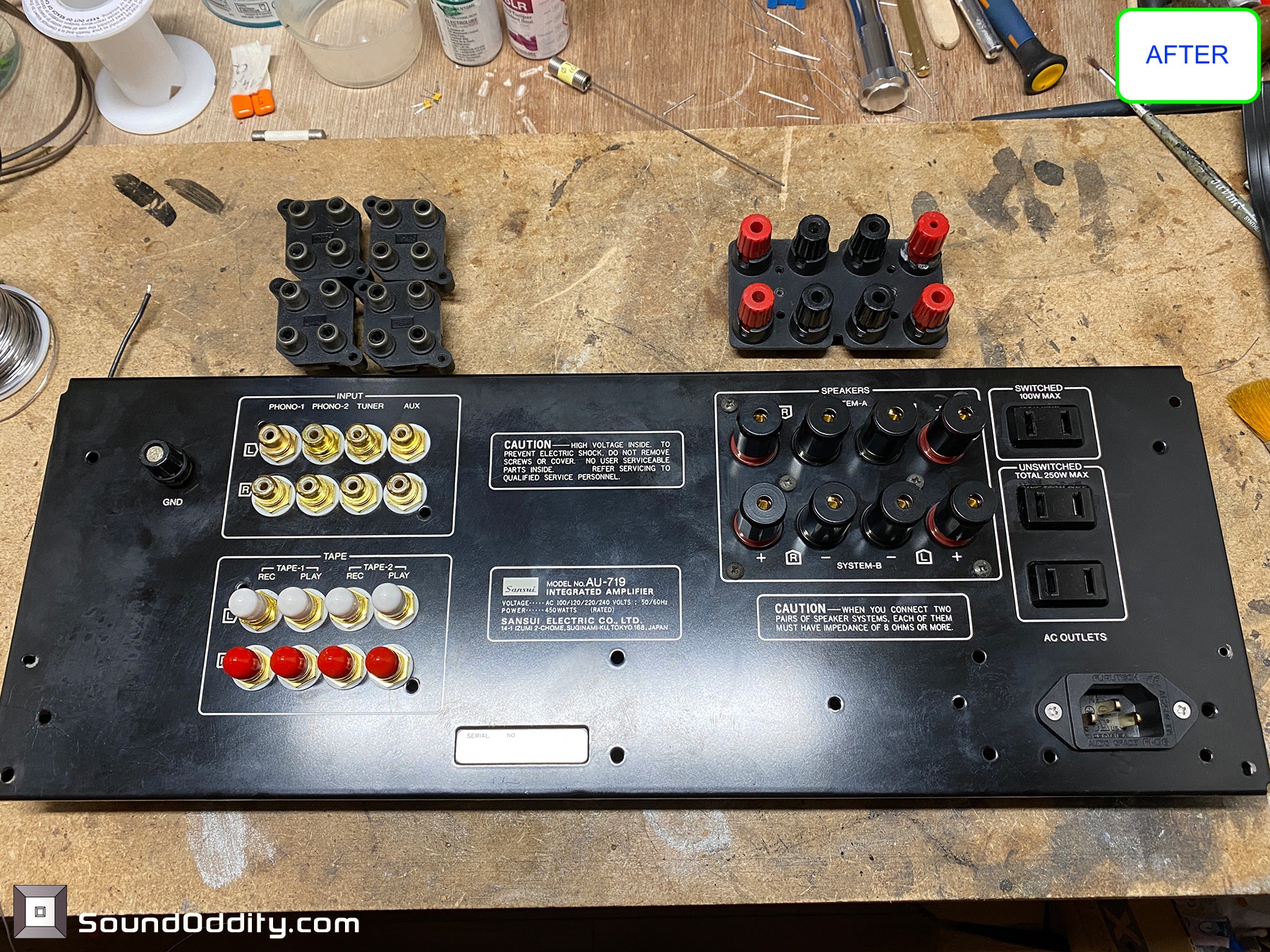

Plaque arrière avec nouveaux borniers et embases RCA haut de gamme, prise IEC Furutech

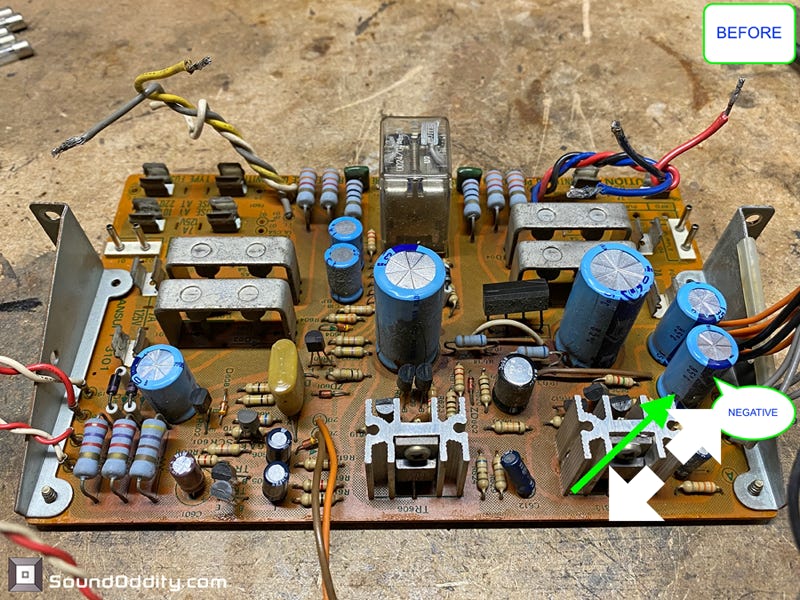

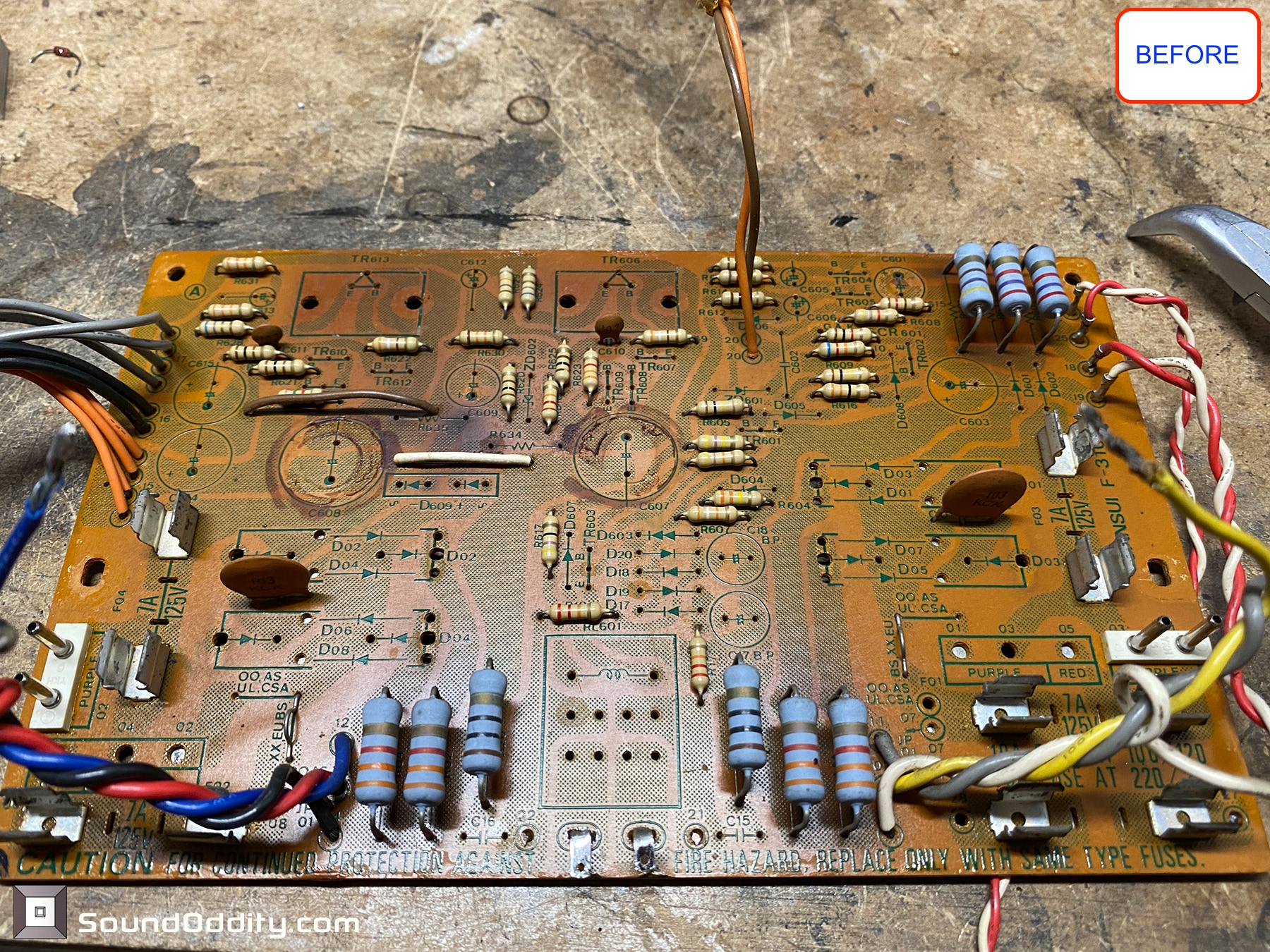

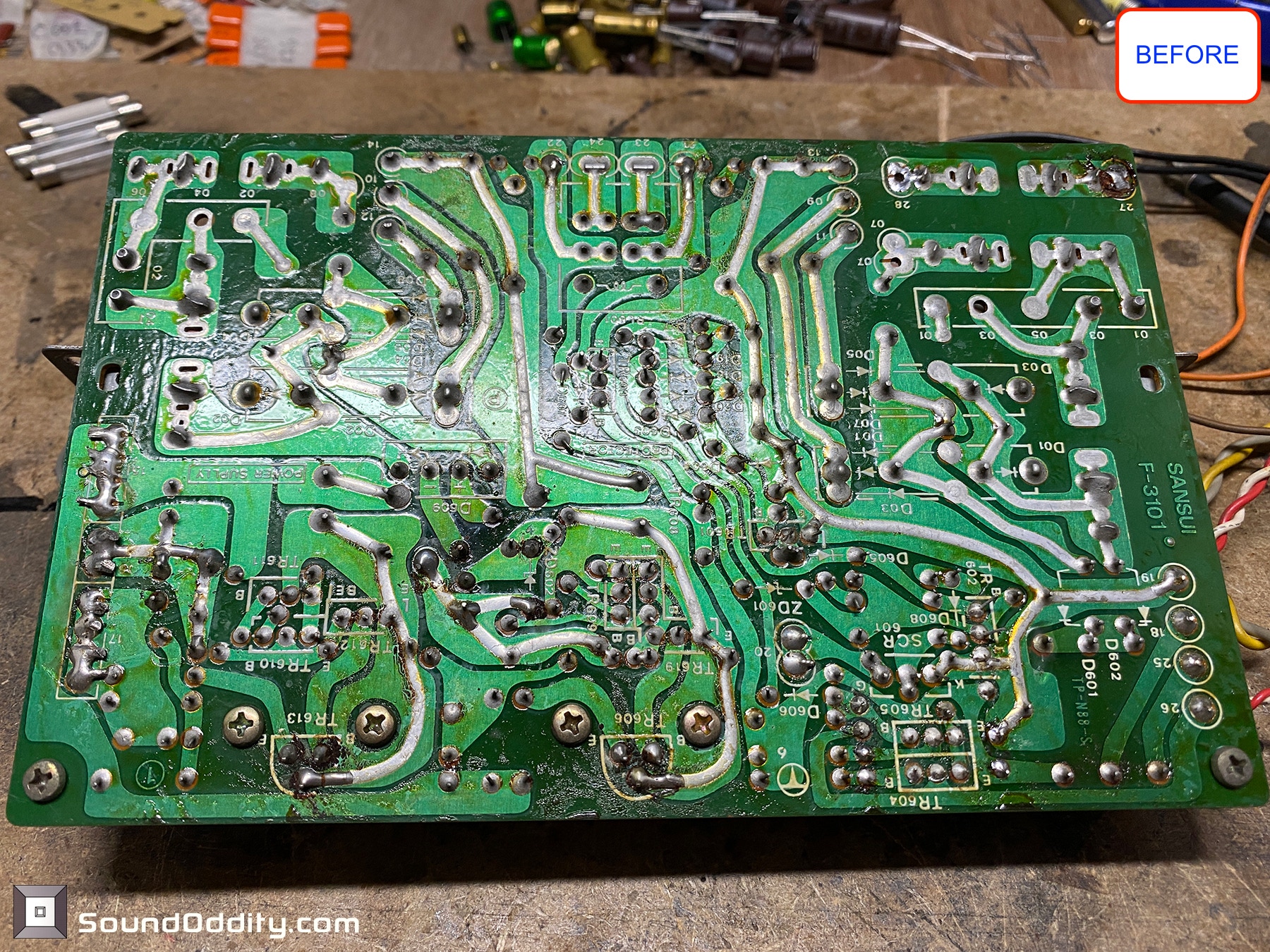

Carte d’alimentation Avant restauration

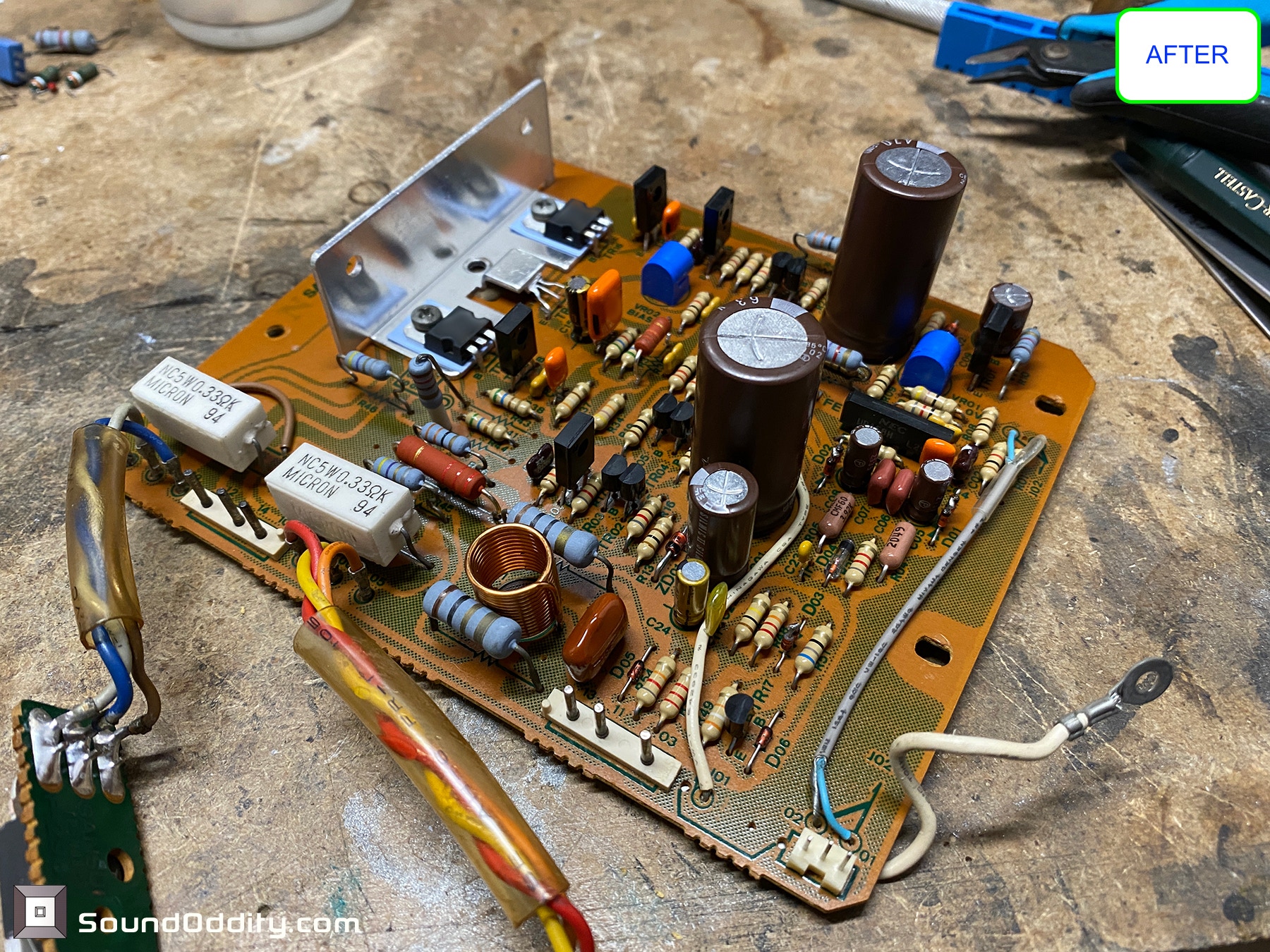

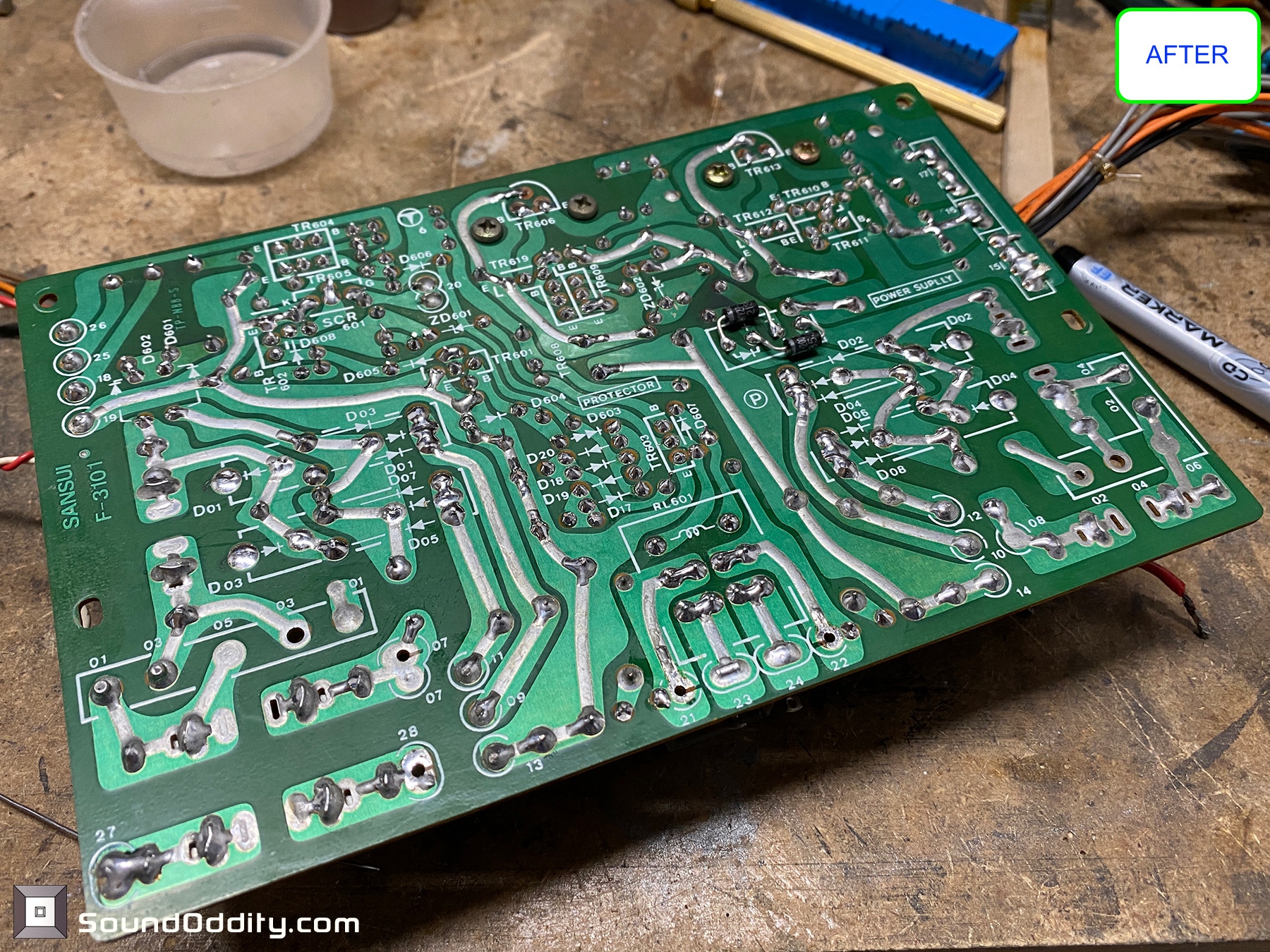

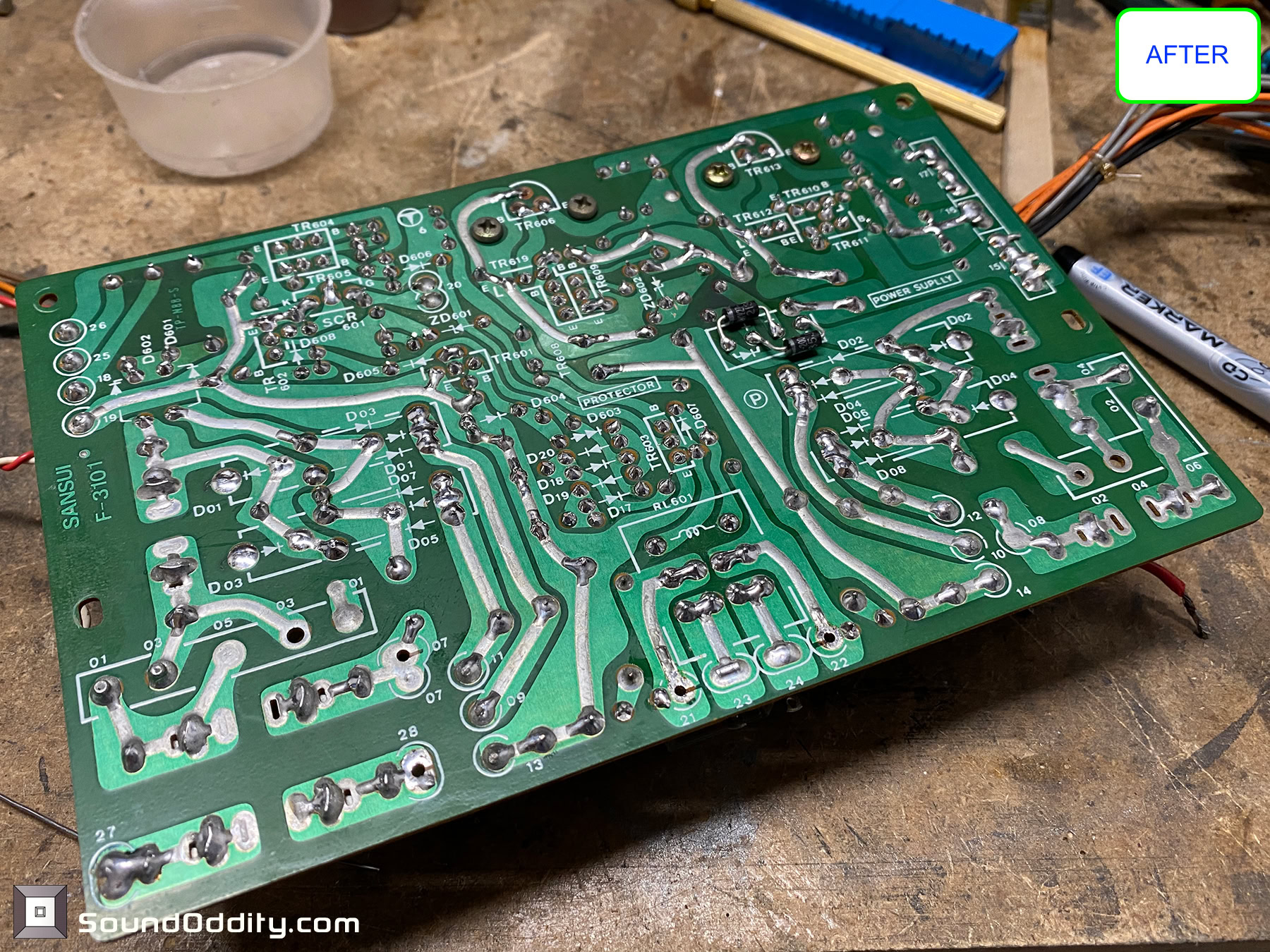

Carte d’alimentation Après restauration (relais neuf). Il y a une erreur sur le sens d’un condensateur qui sera corrigée par la suite.

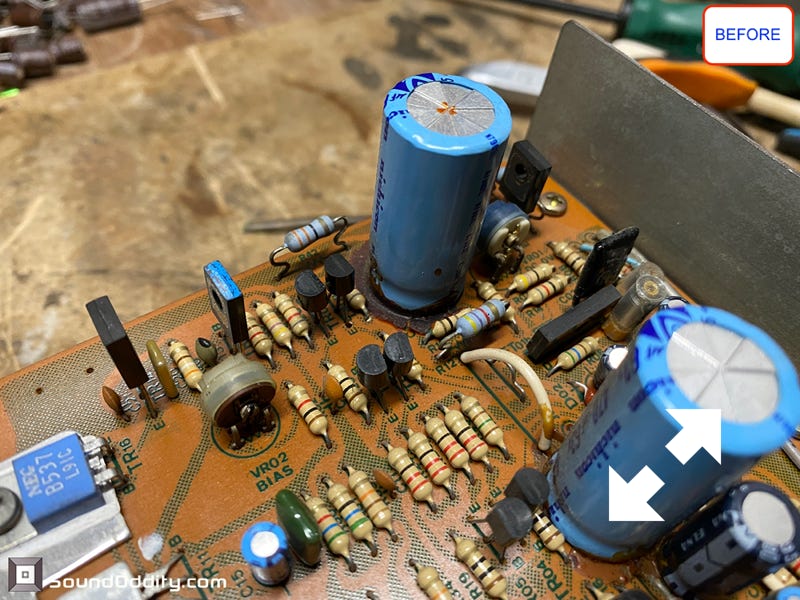

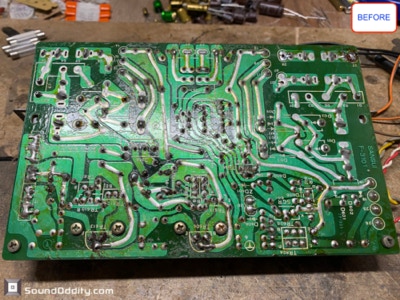

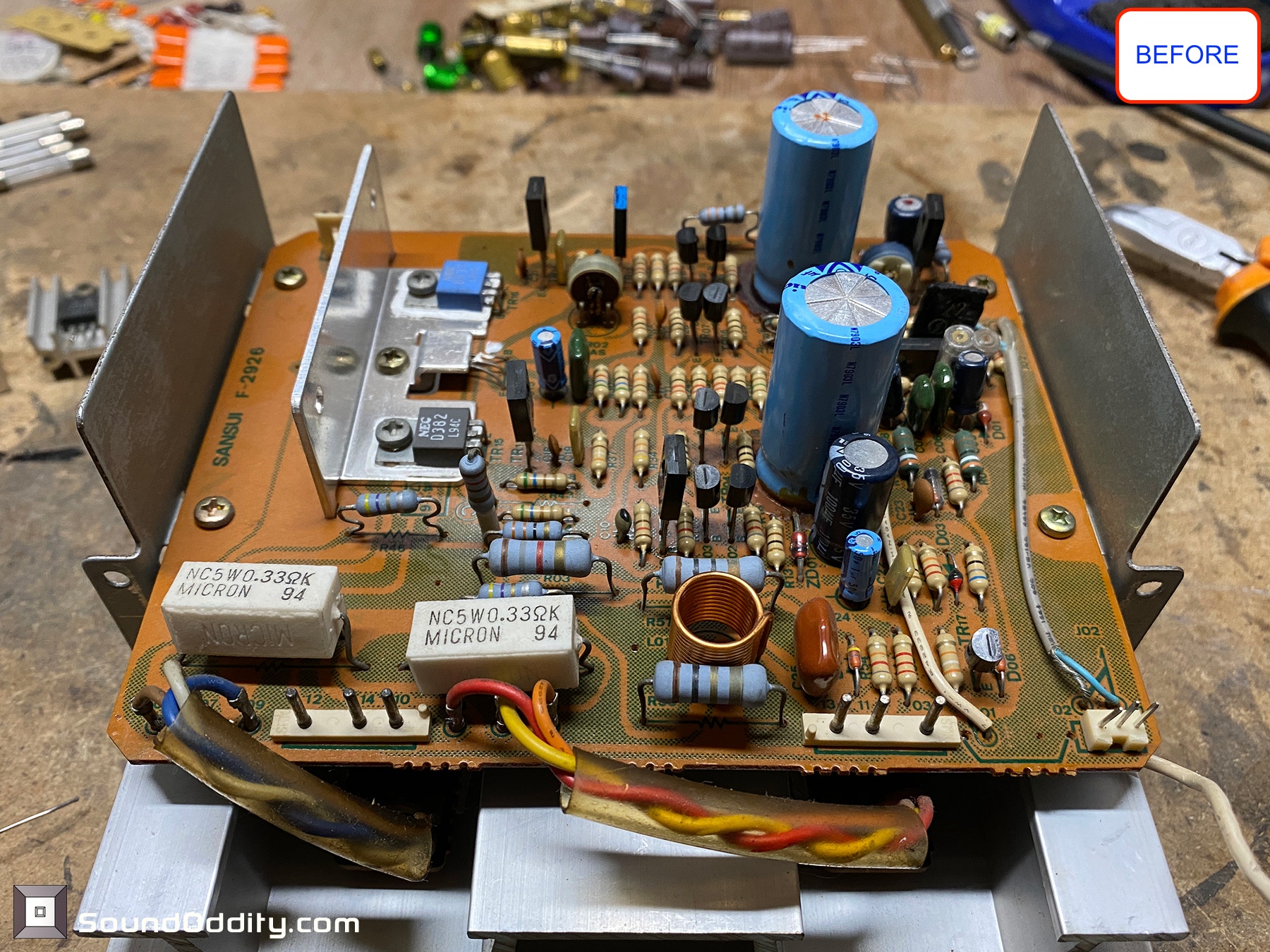

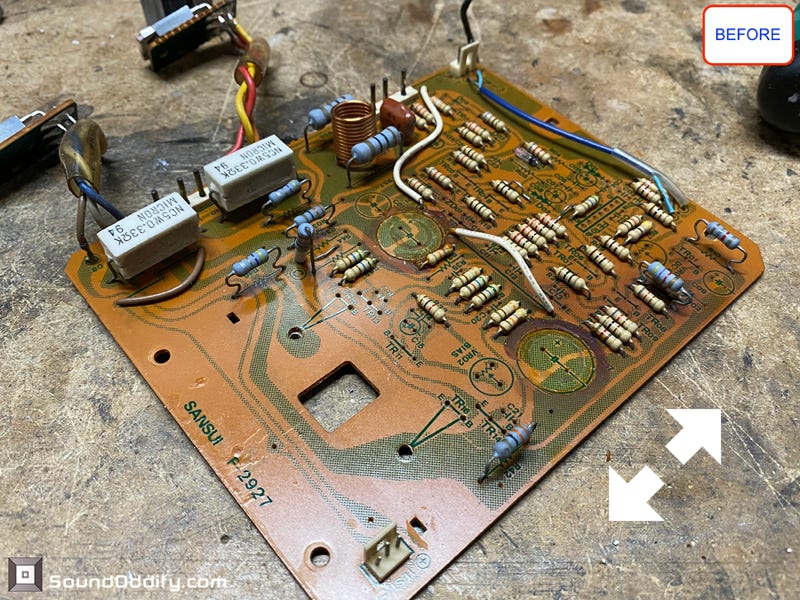

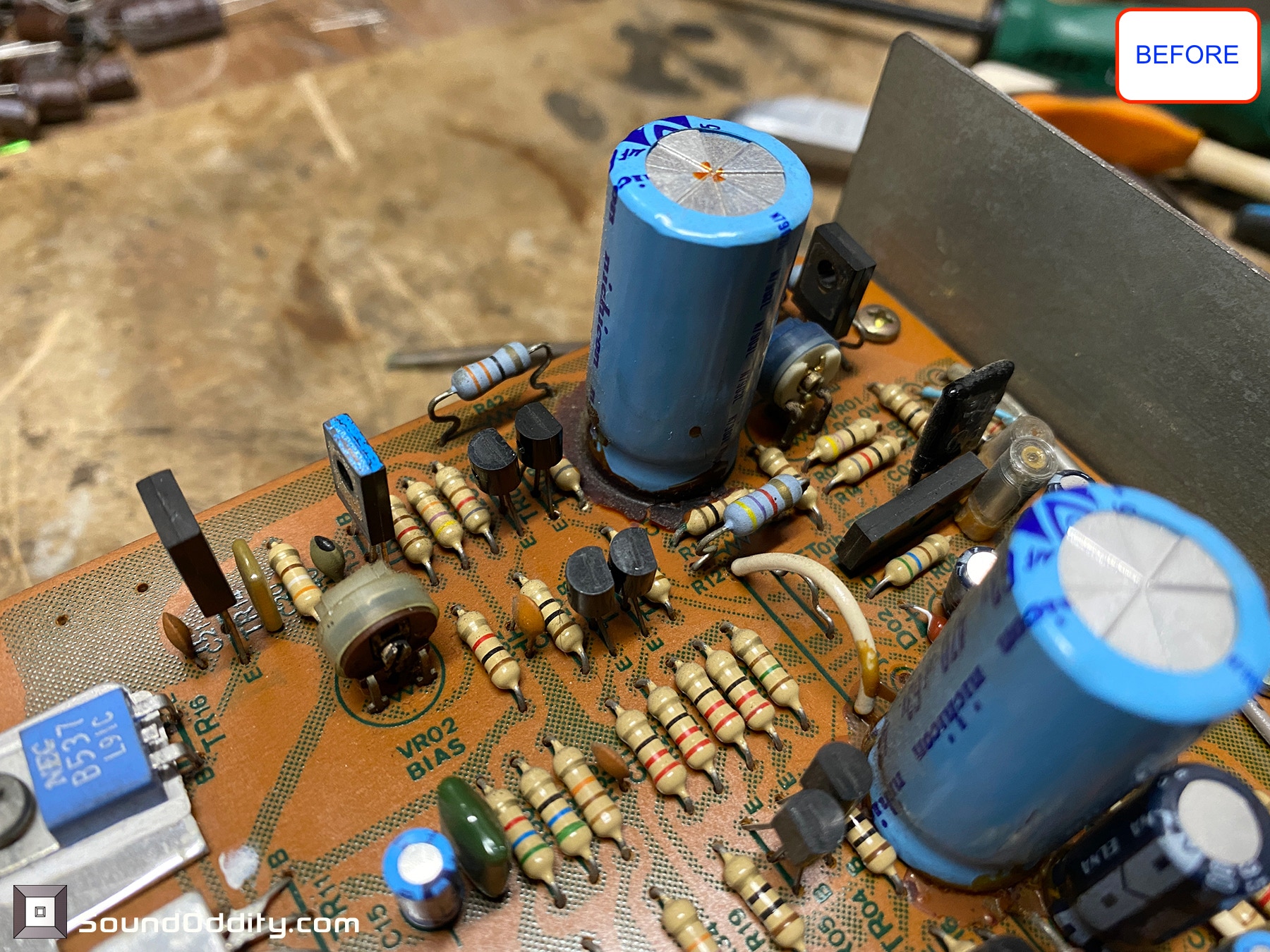

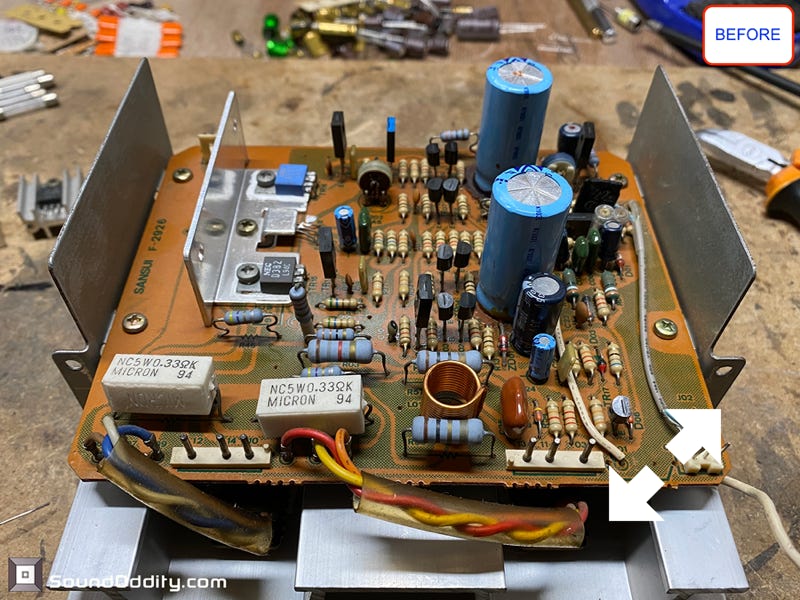

Carte de puissance, Avant restauration

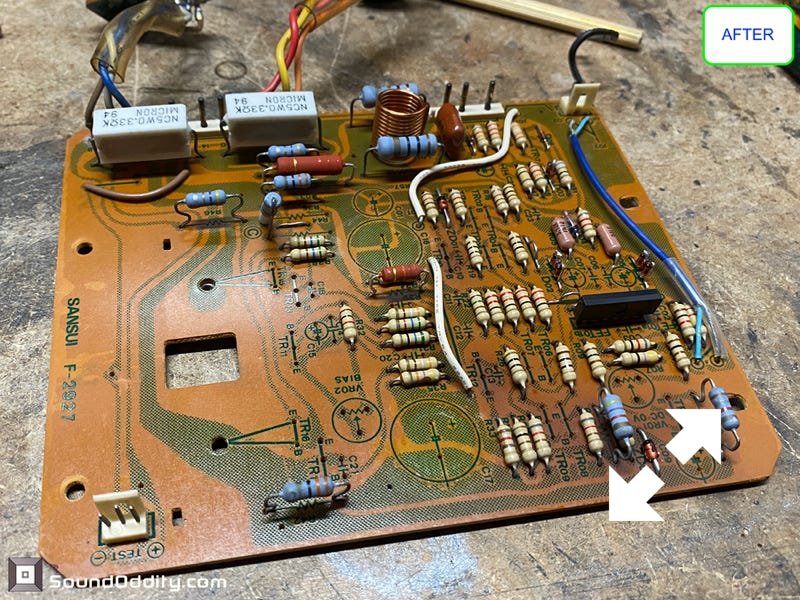

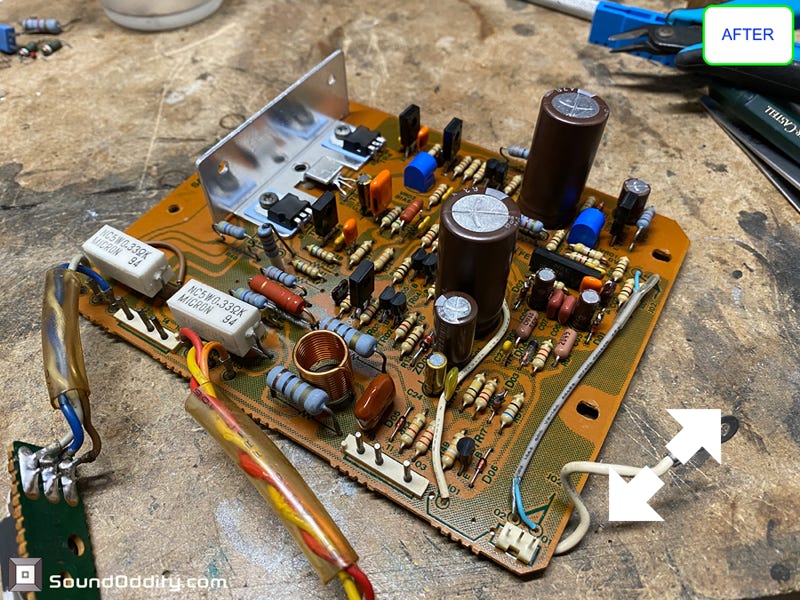

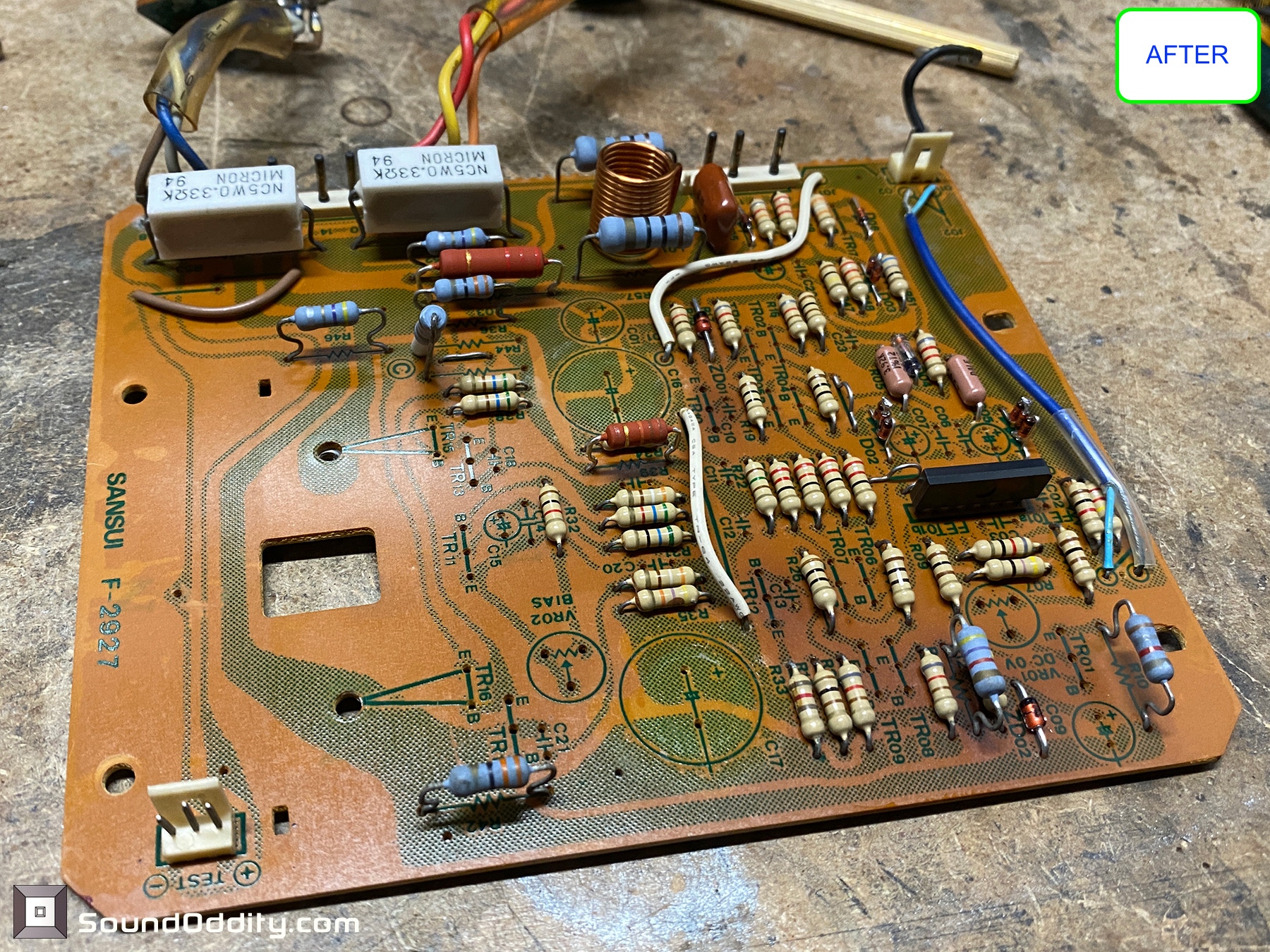

Carte de puissance, Après restauration.

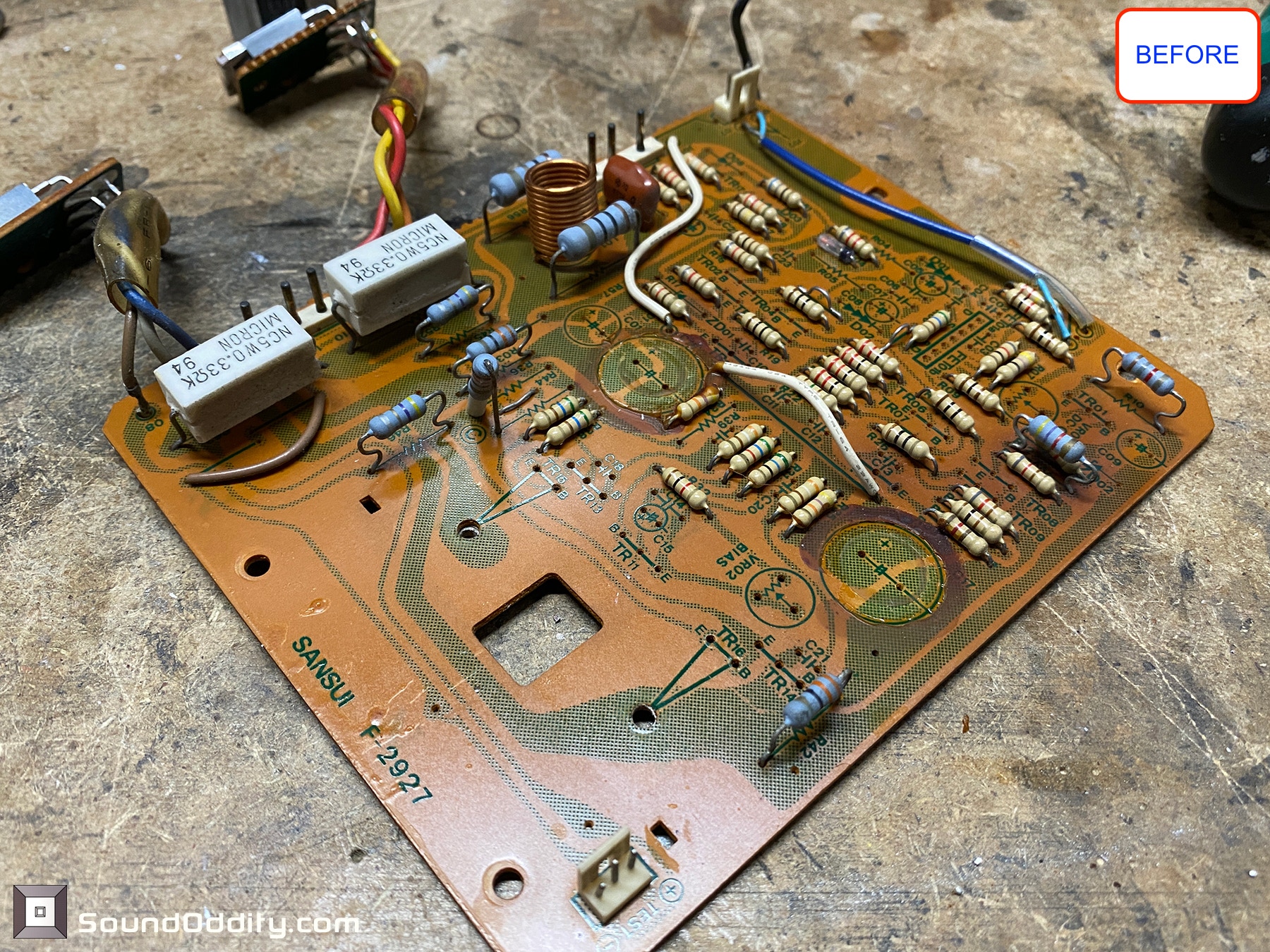

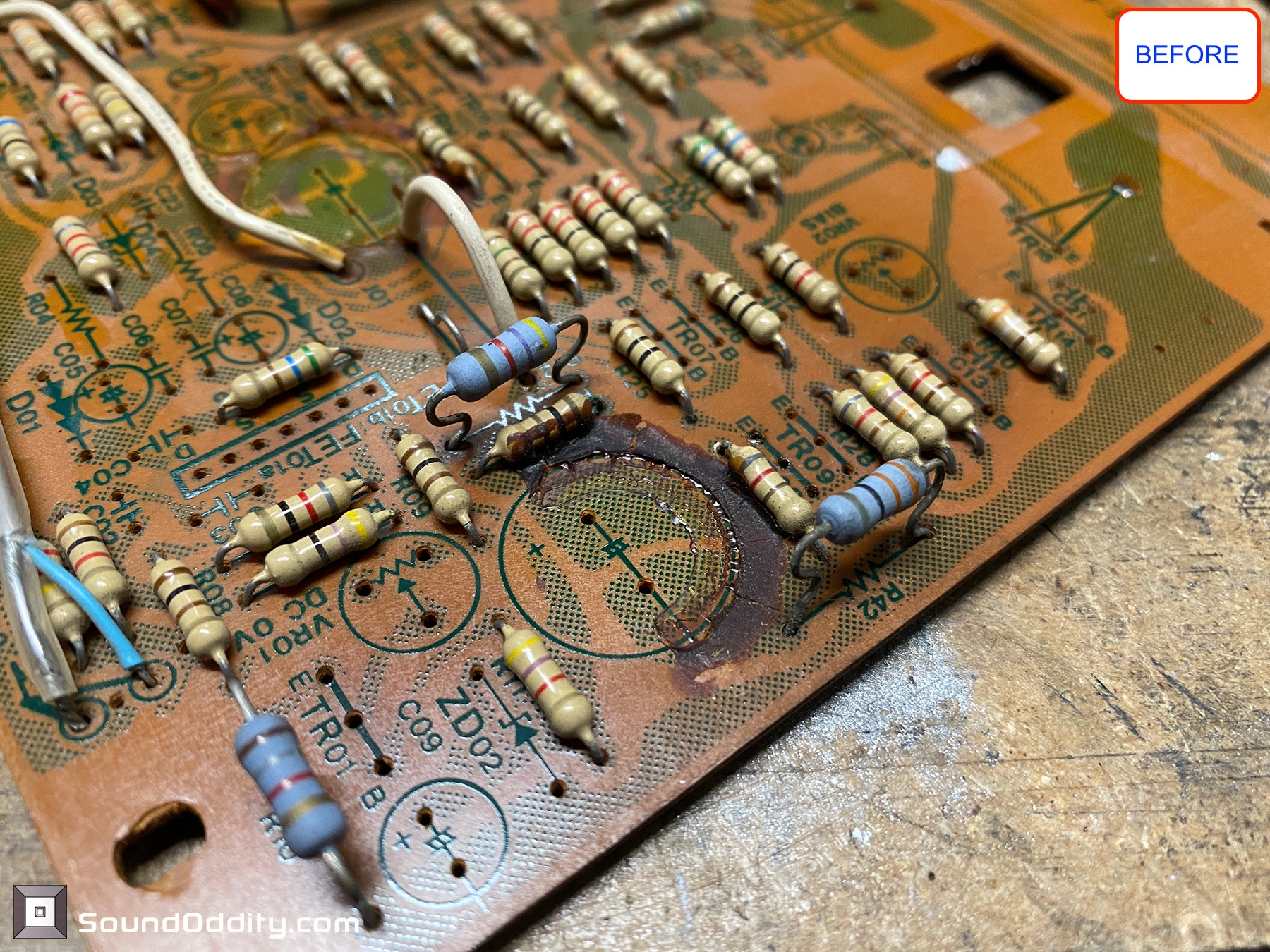

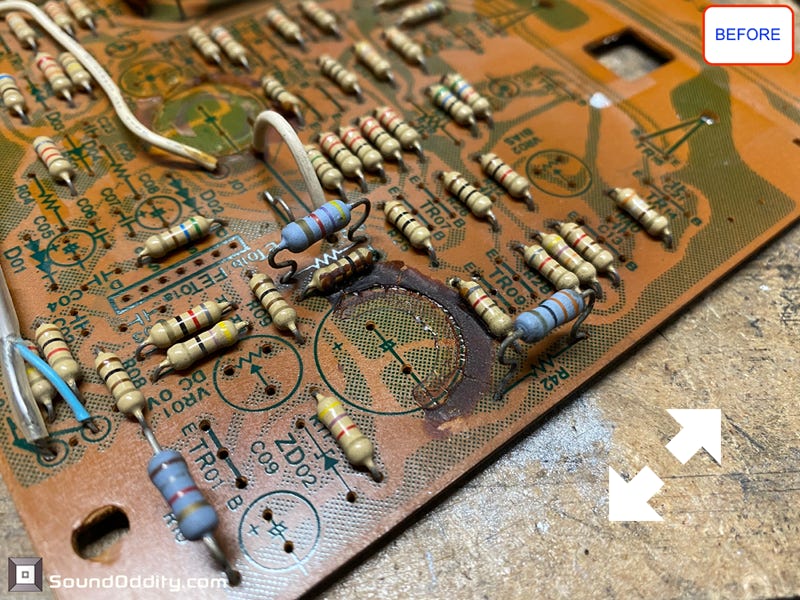

Vue sur les dégâts causés par la colle qui devient acide au fil des années
Vue sur les dégâts causés par la colle qui devient acide au fil des années

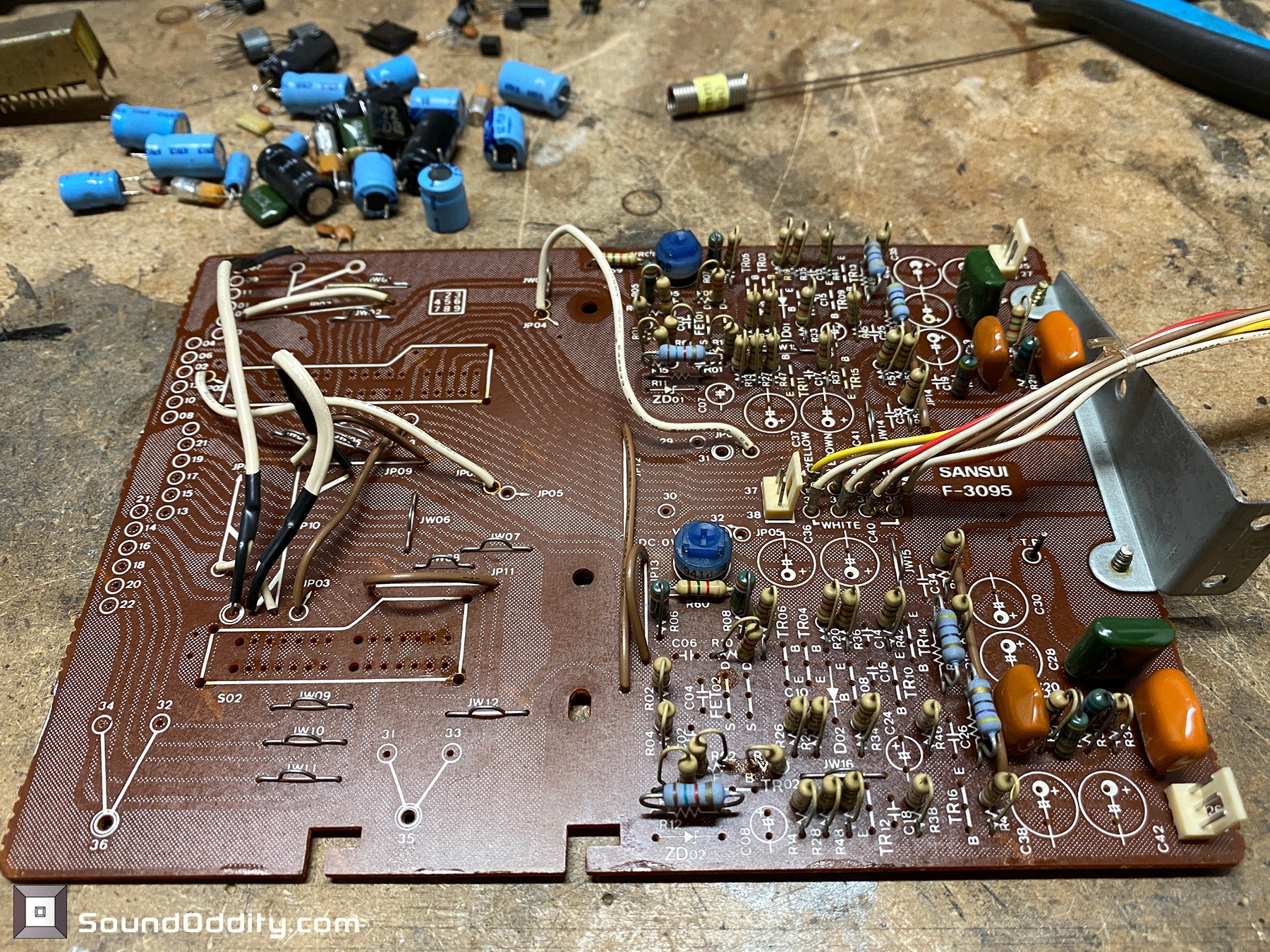

Après retrait des composants à remplacer
Après nettoyage de la colle, début de ré-assemblage

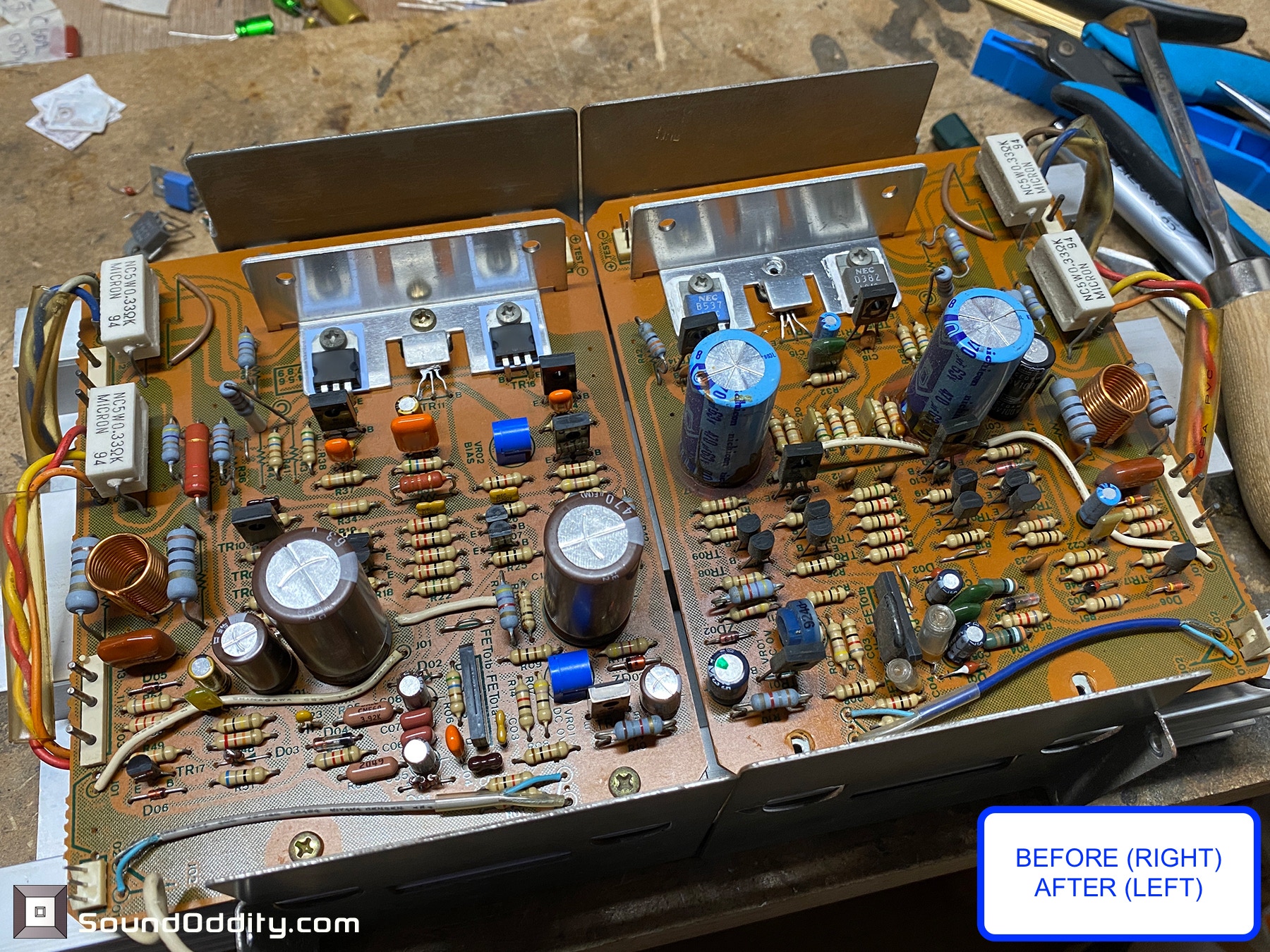

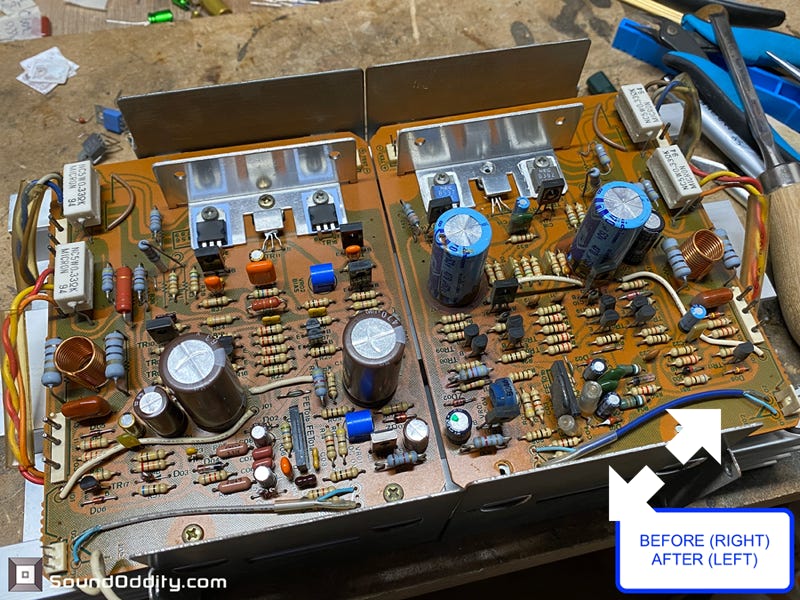

Comparaison des cartes de puissance Avant et Après restauration

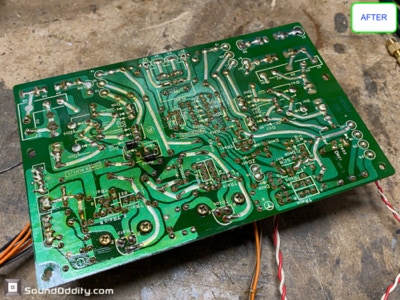

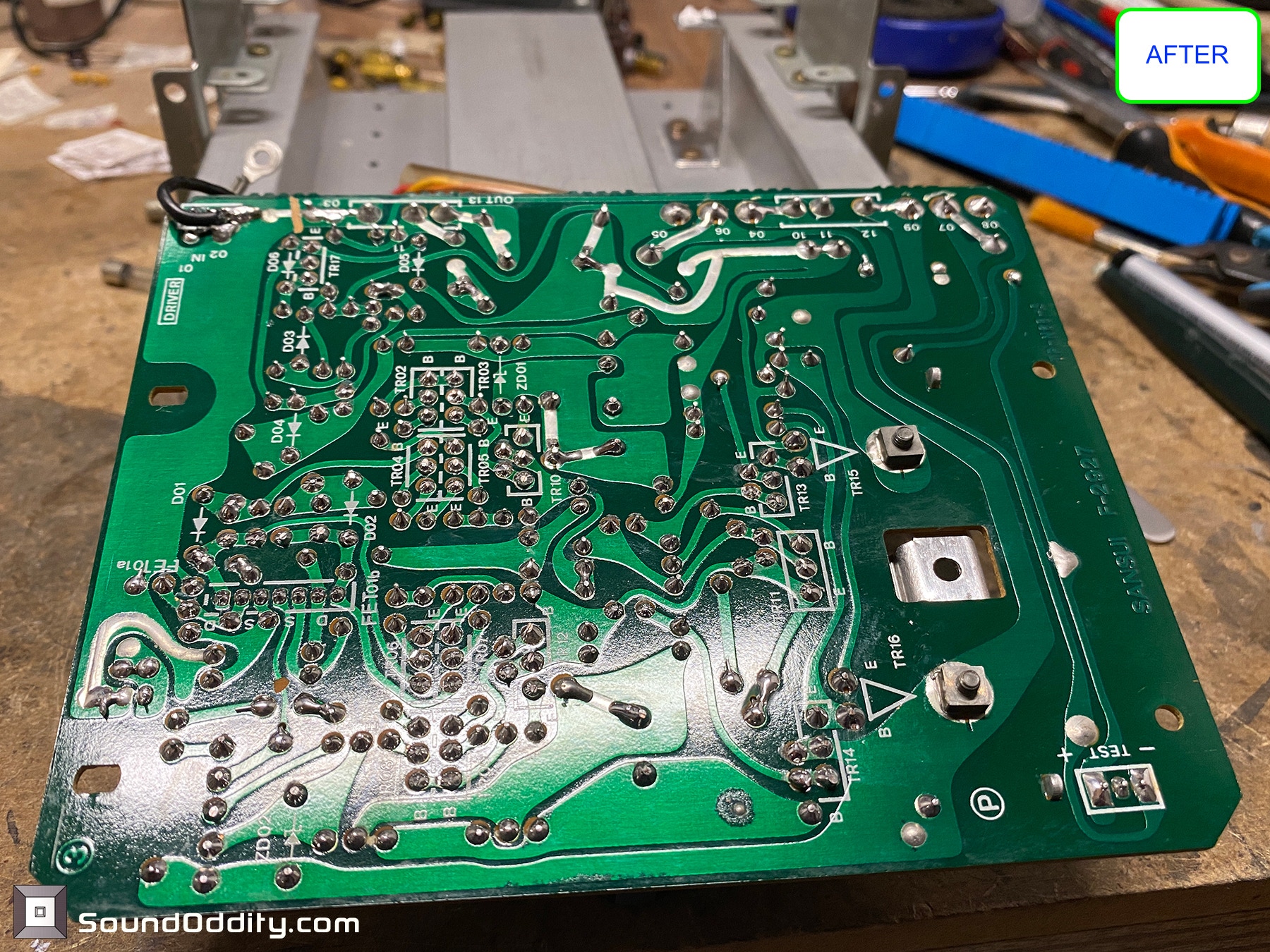

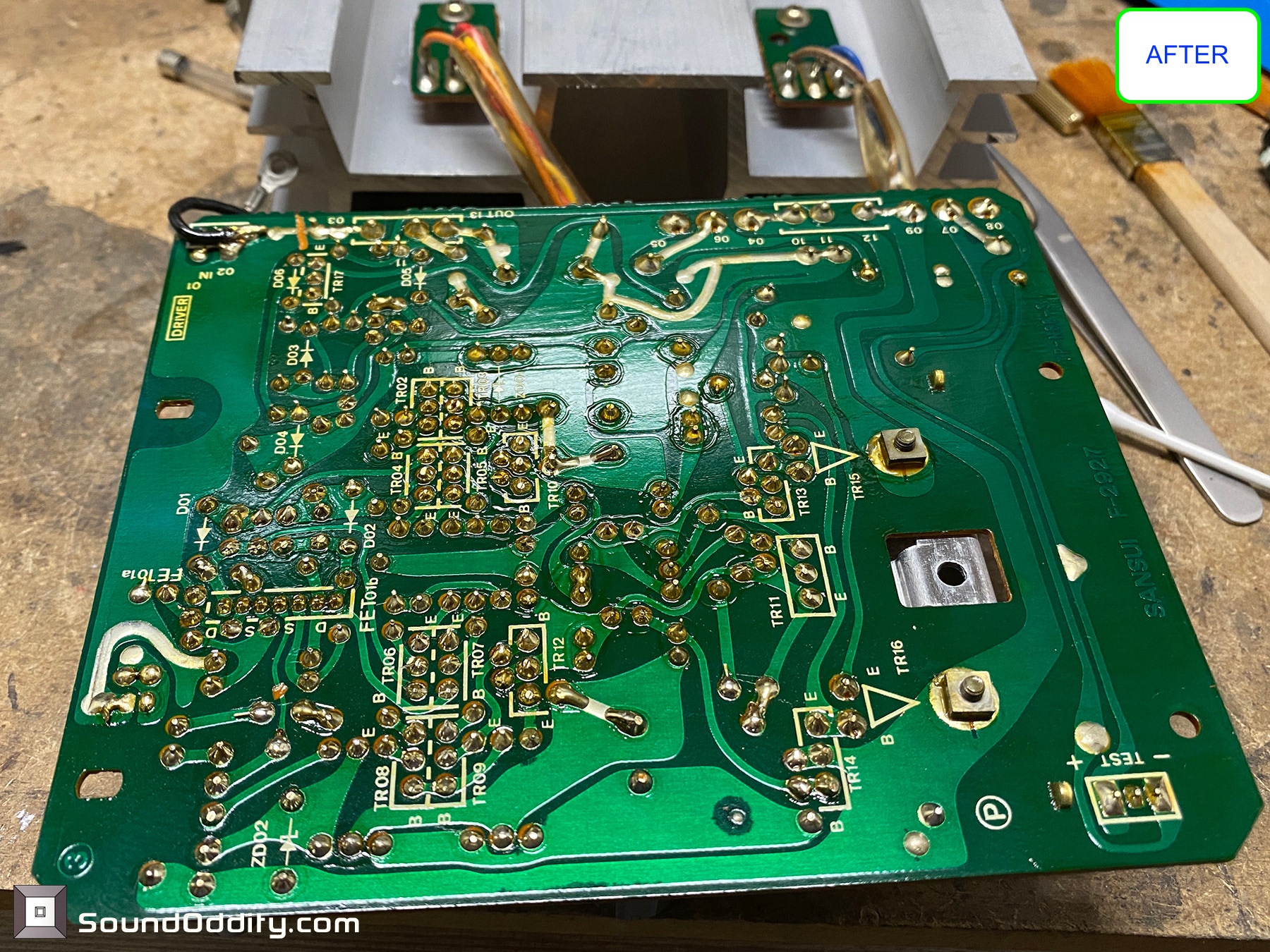

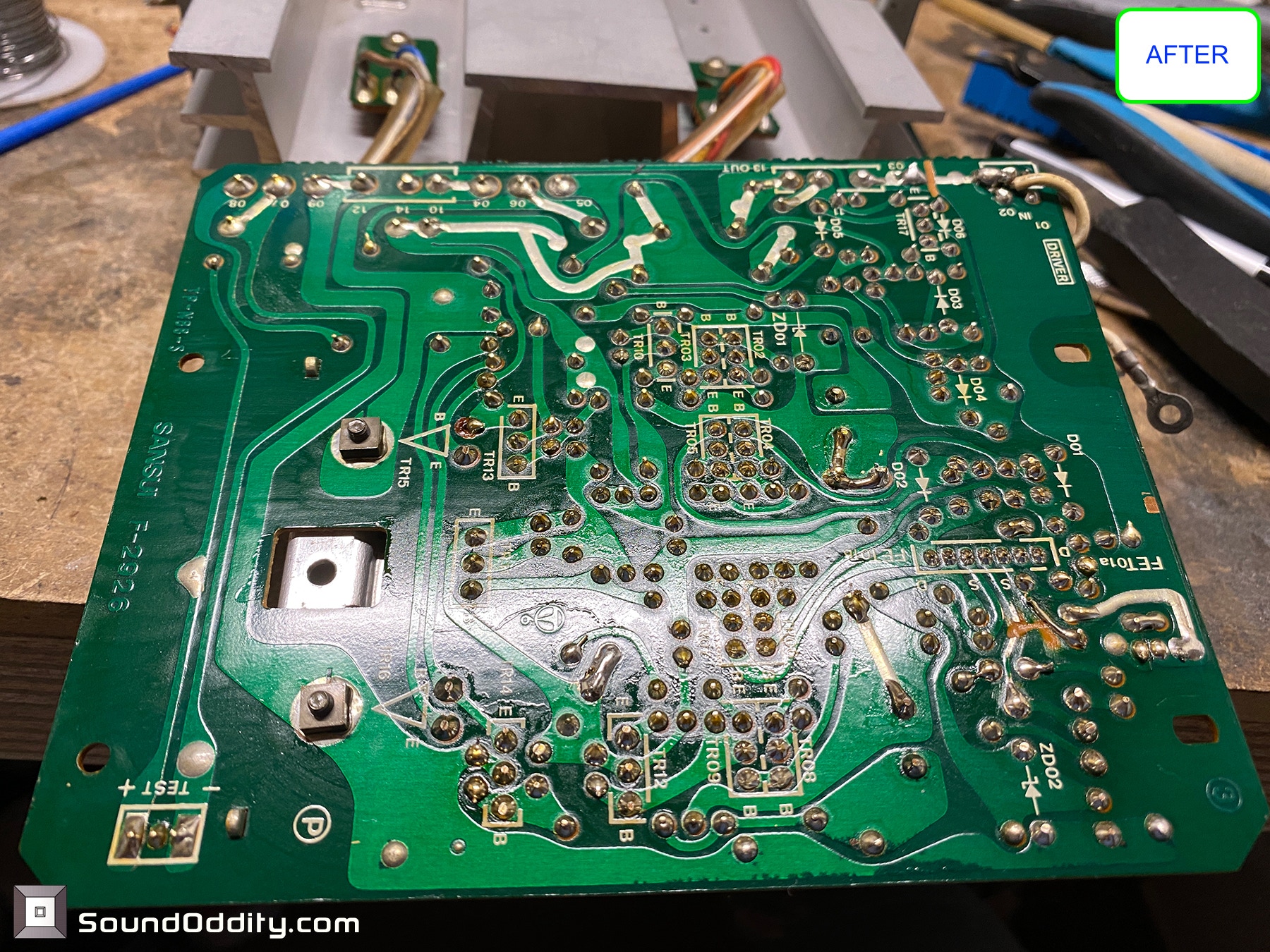

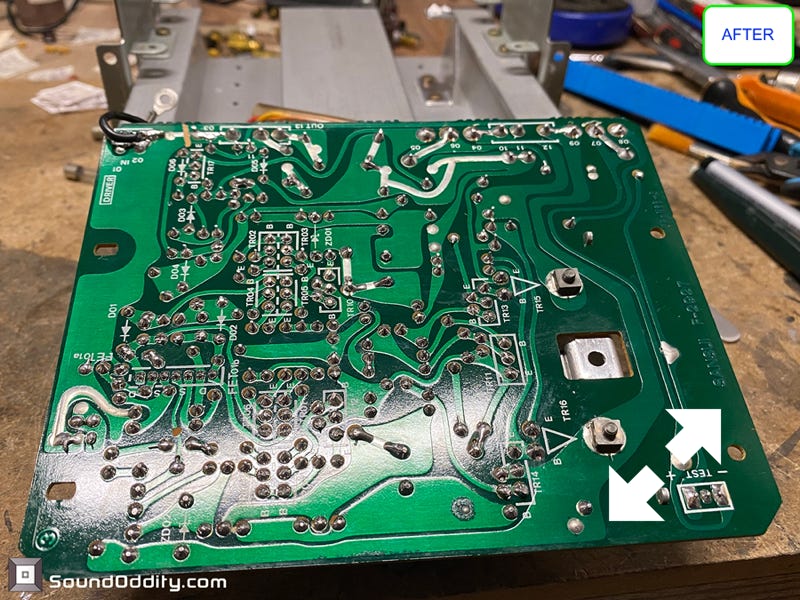

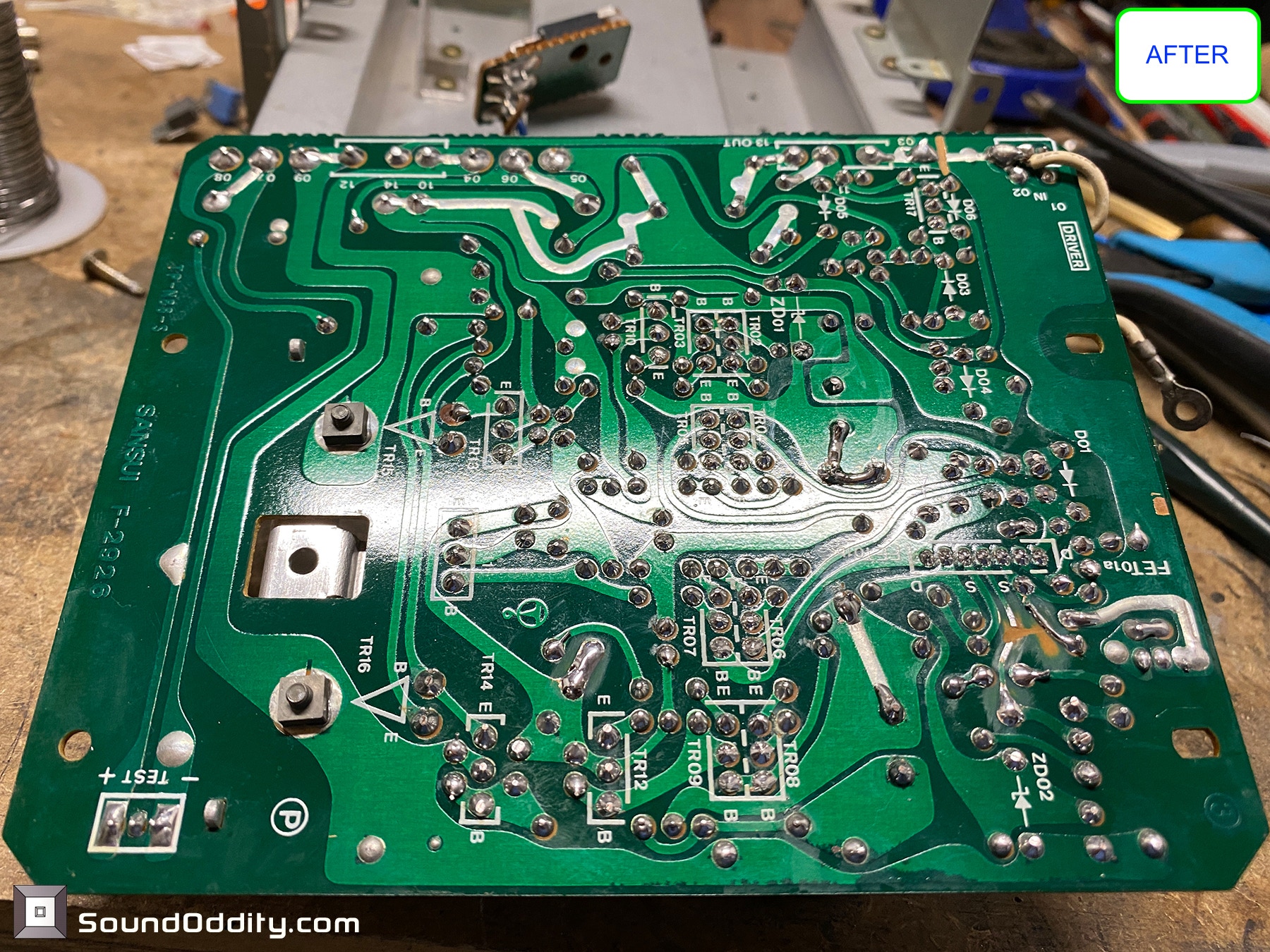

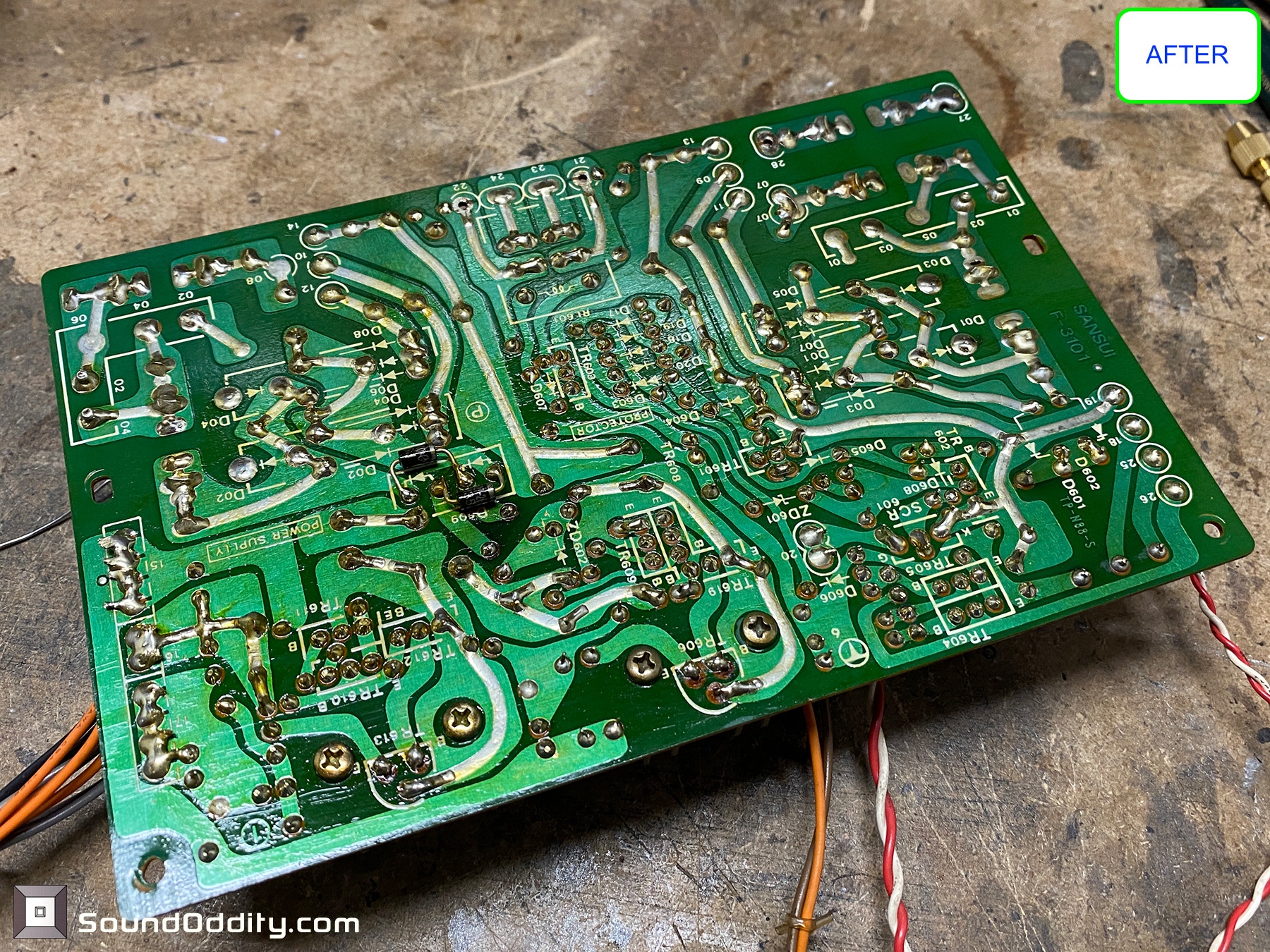

Arrière d’une cate de puissance Après restauration

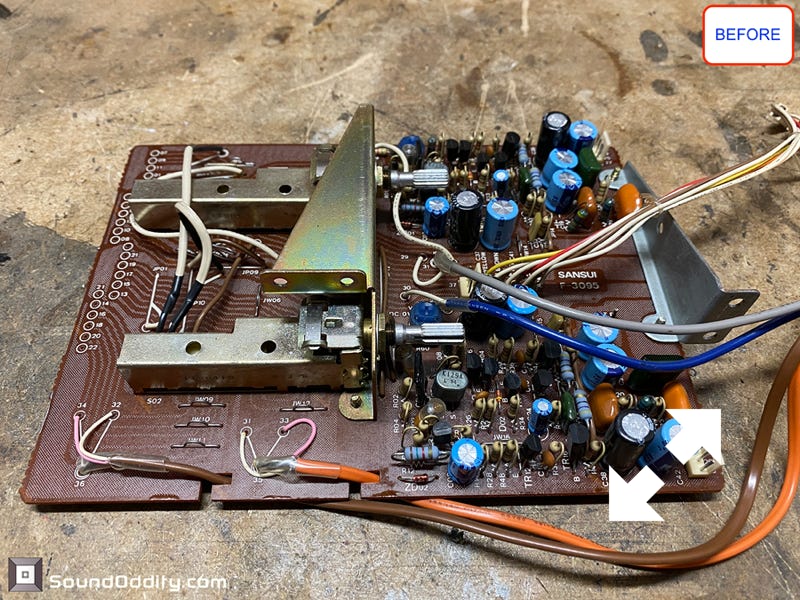

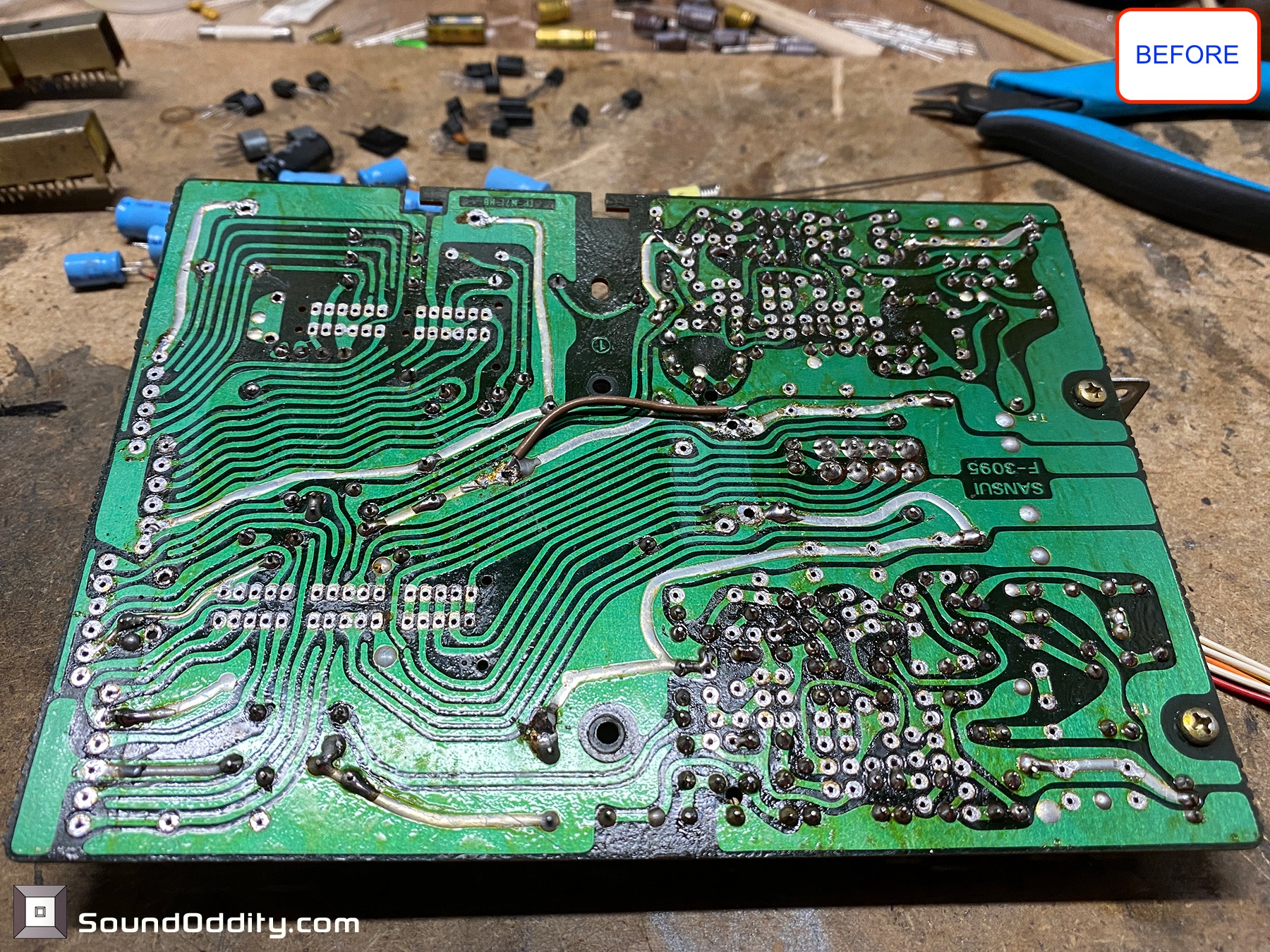

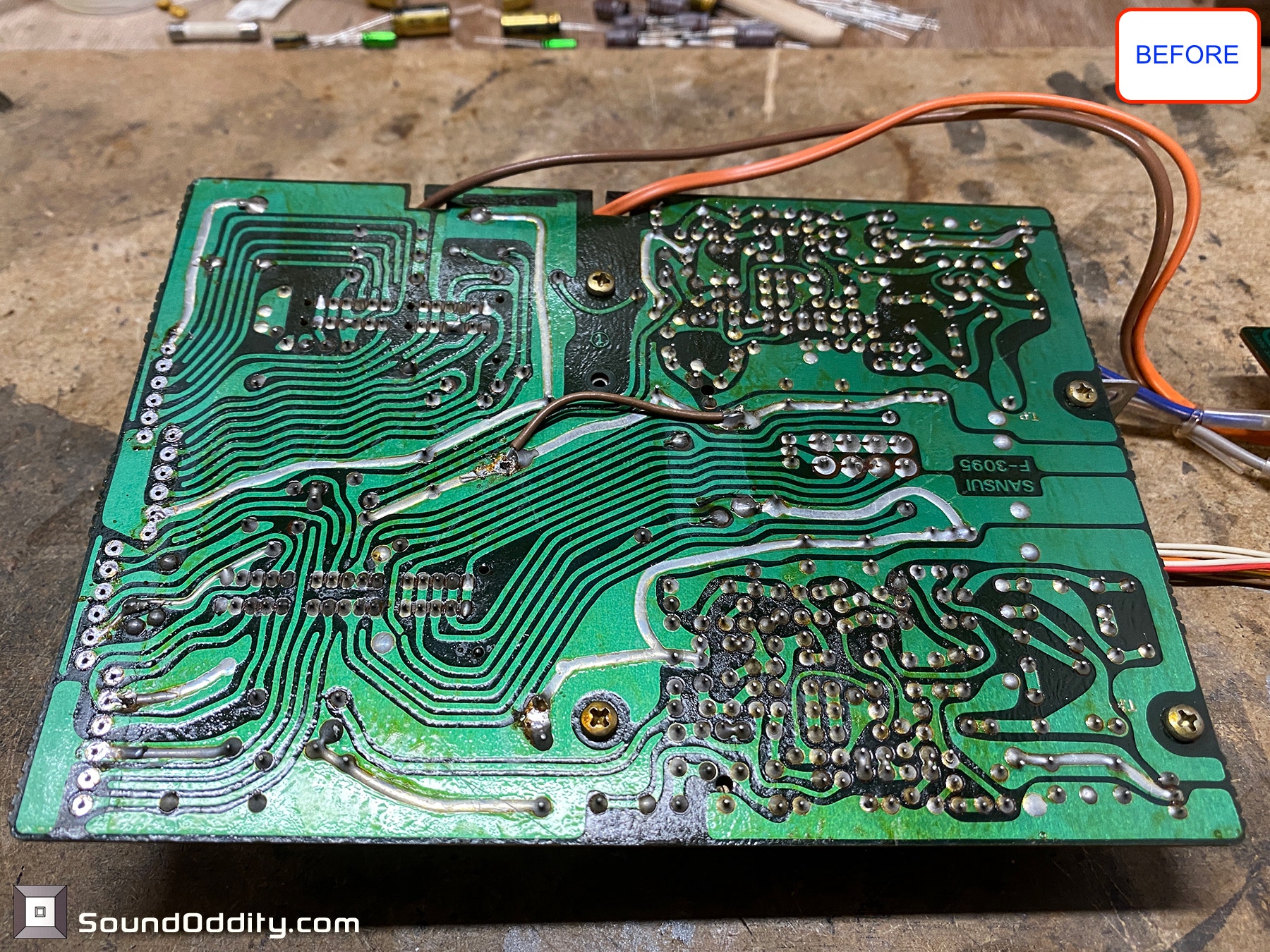

Carte d’entrée Avant restauration

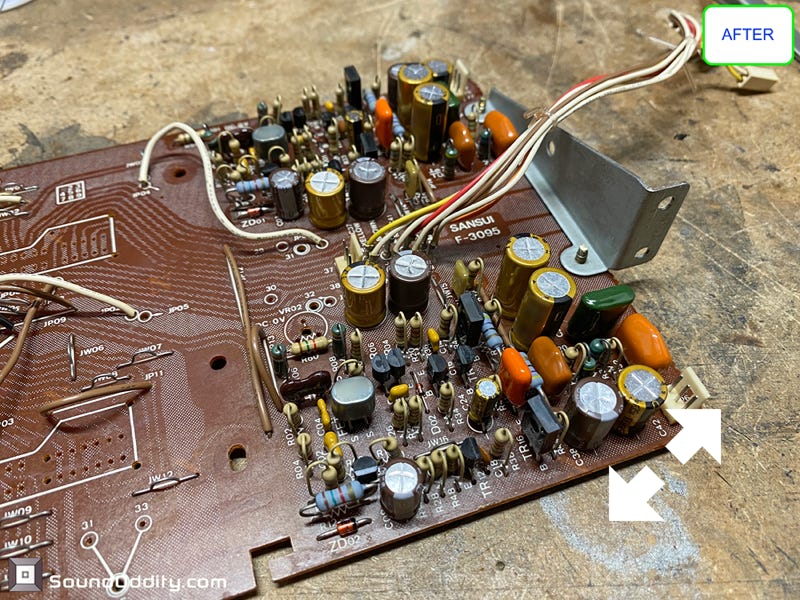

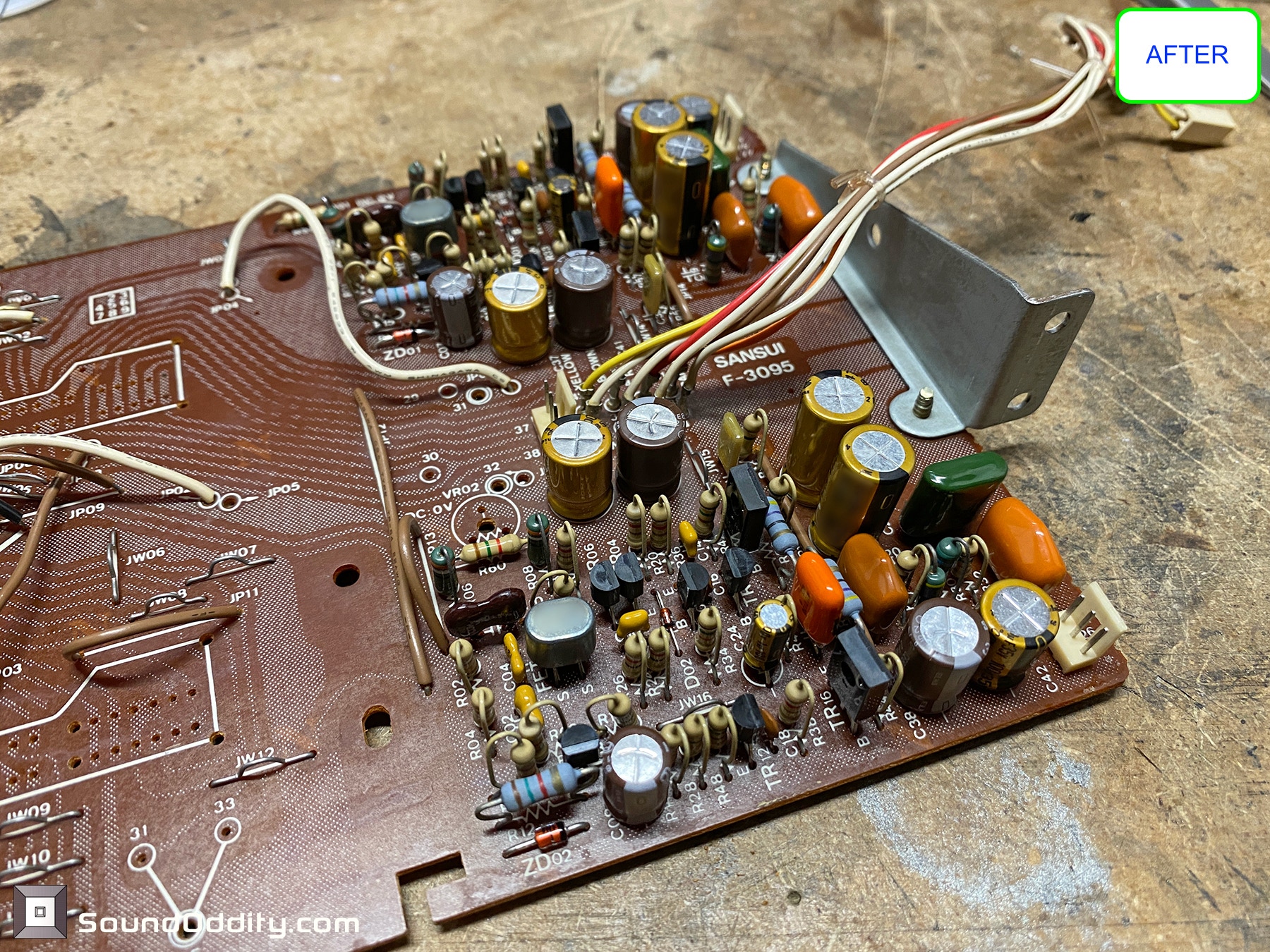

Carte d’entrée Après restauration

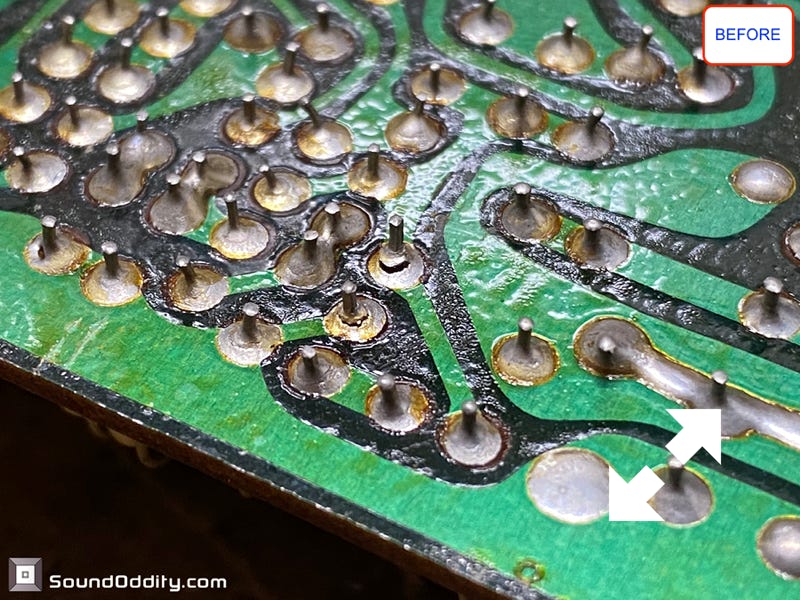

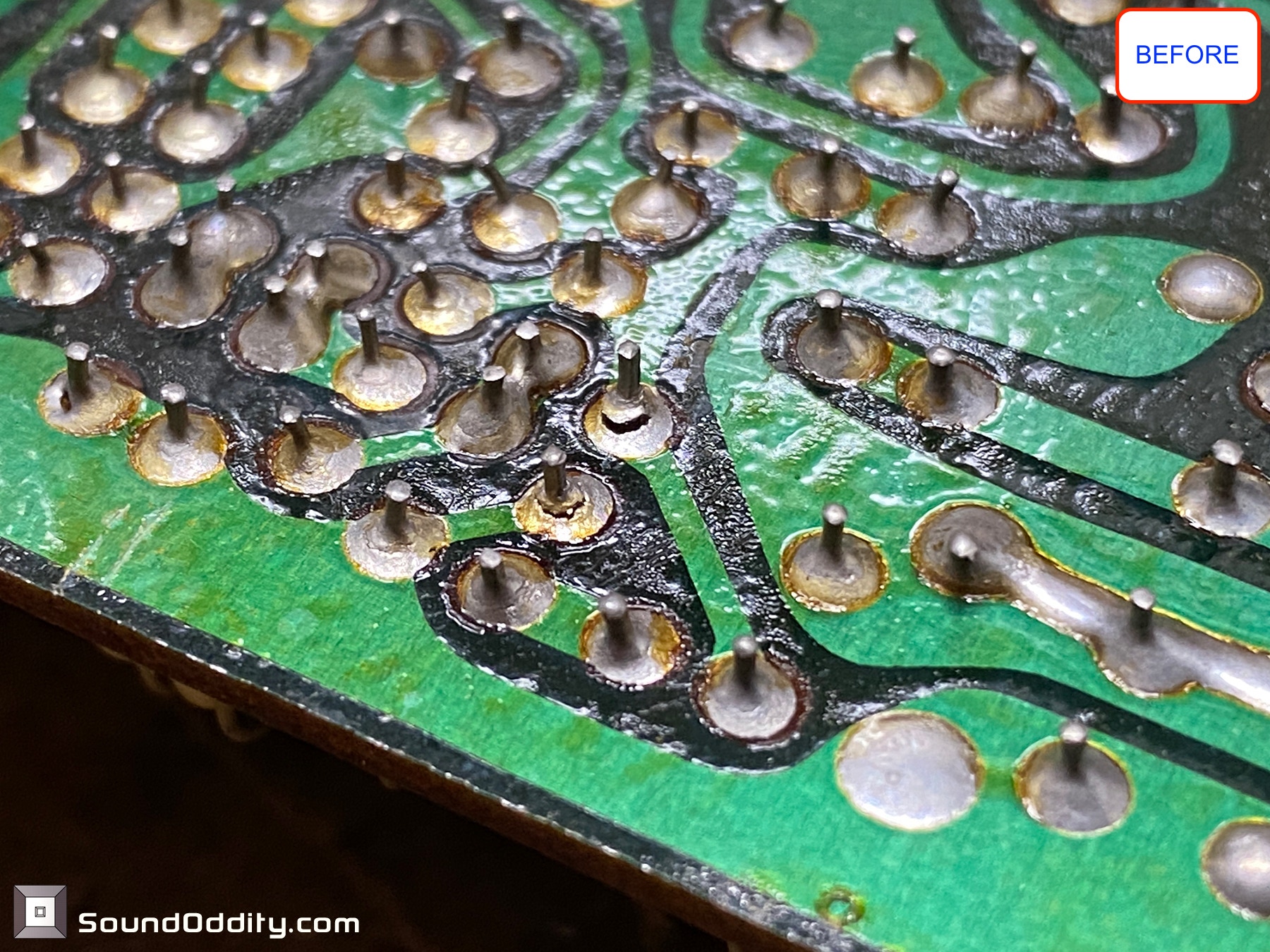

Il y avait des petits problèmes de soudures sèches…

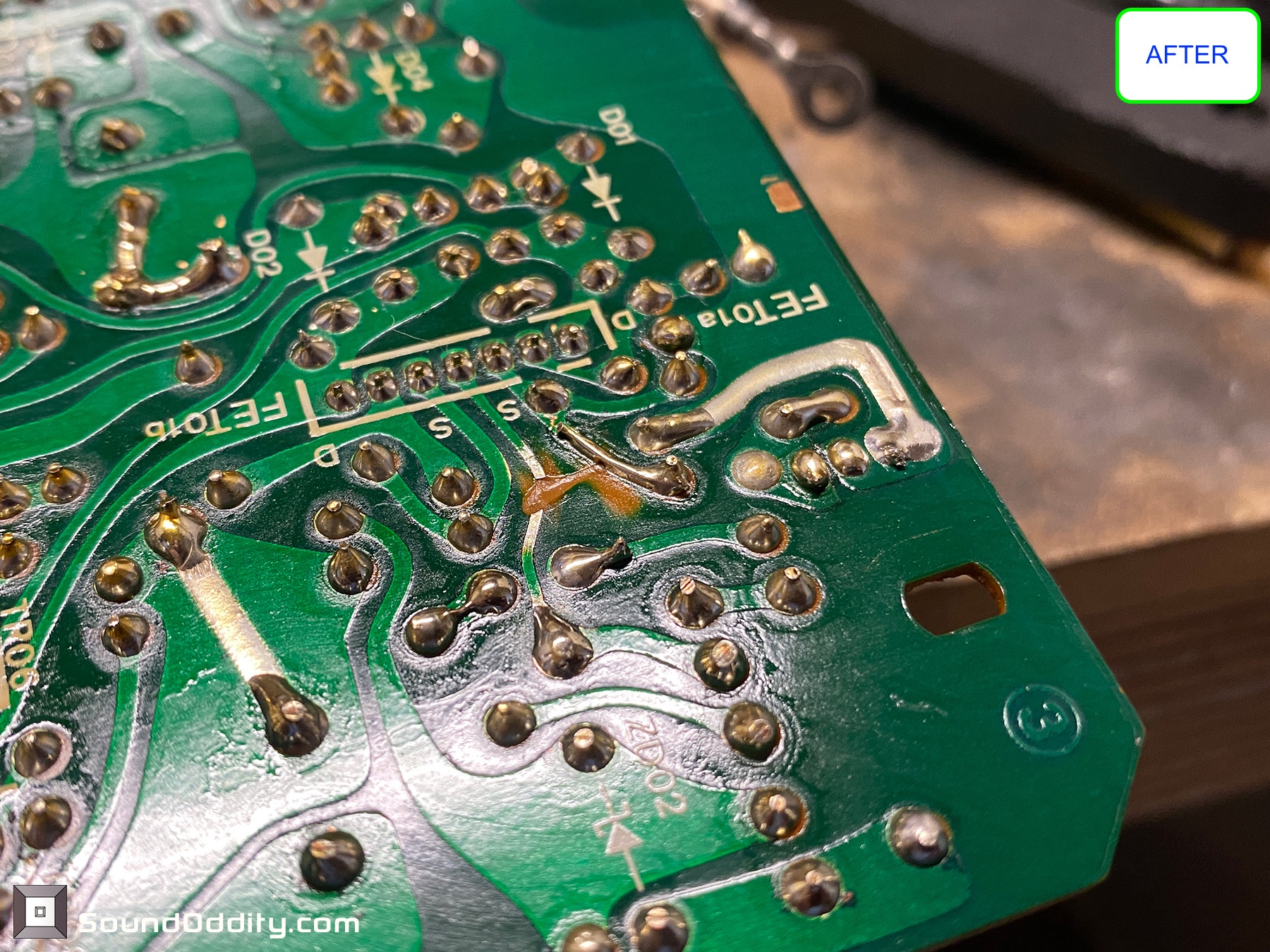

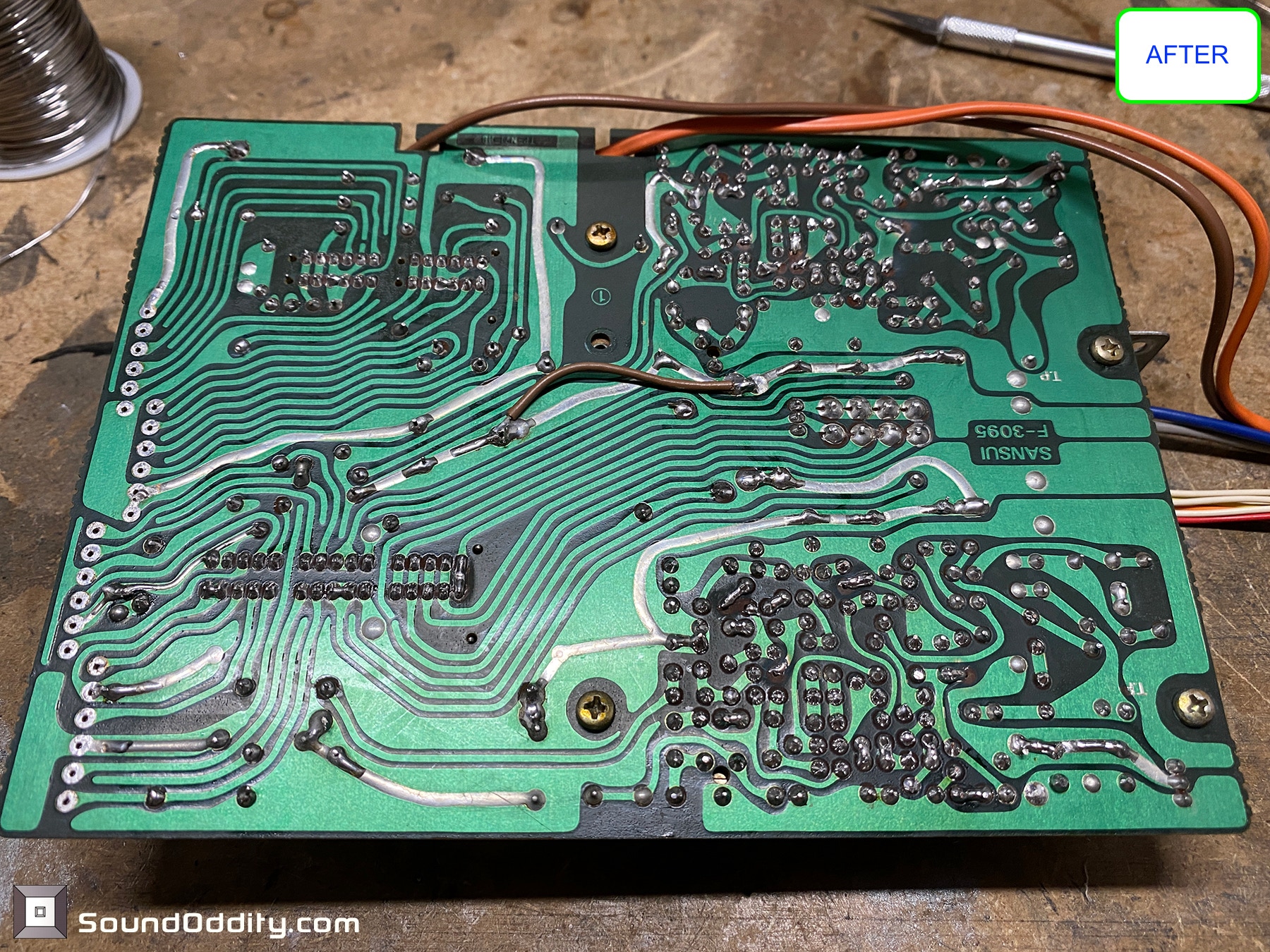

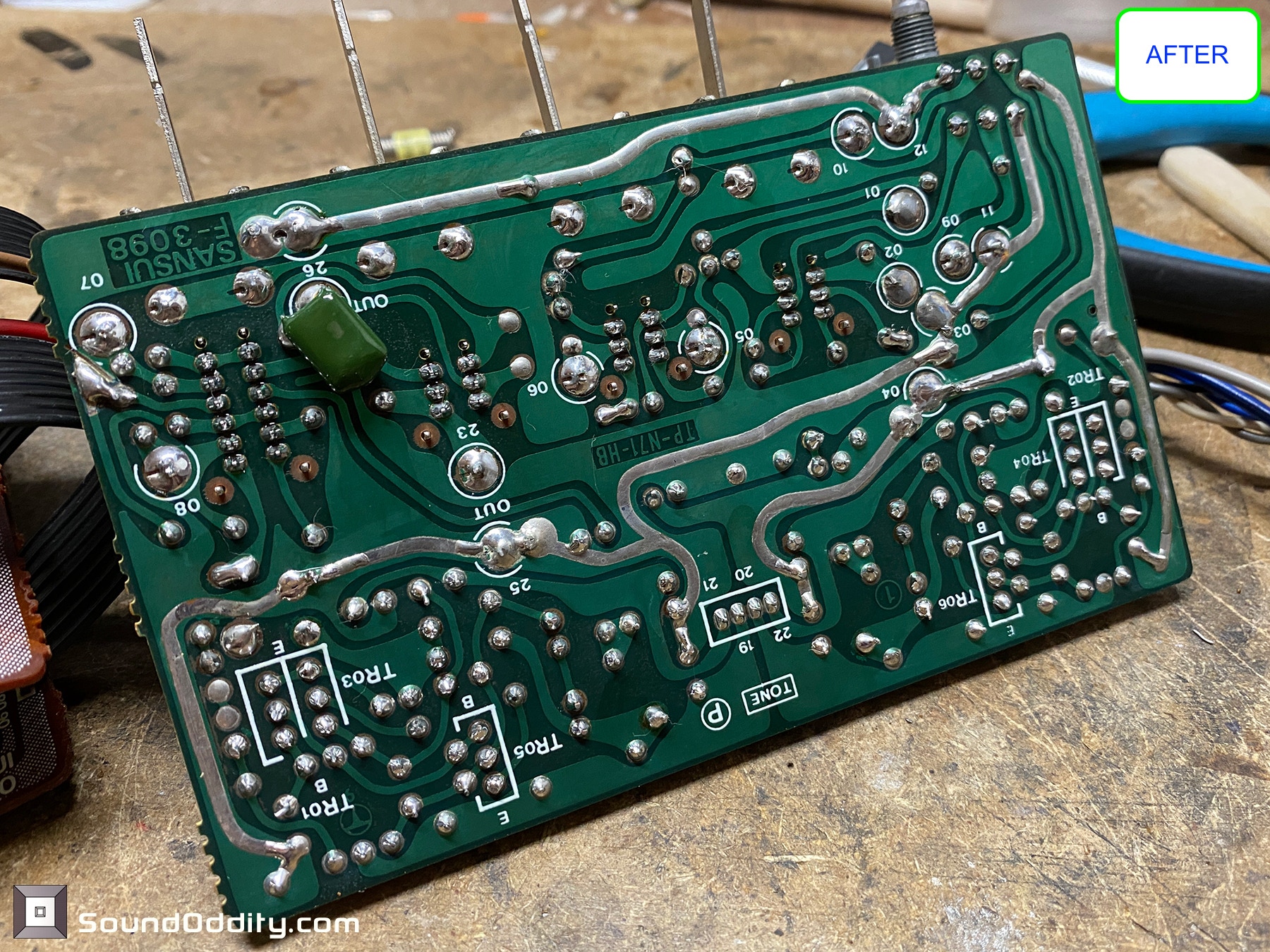

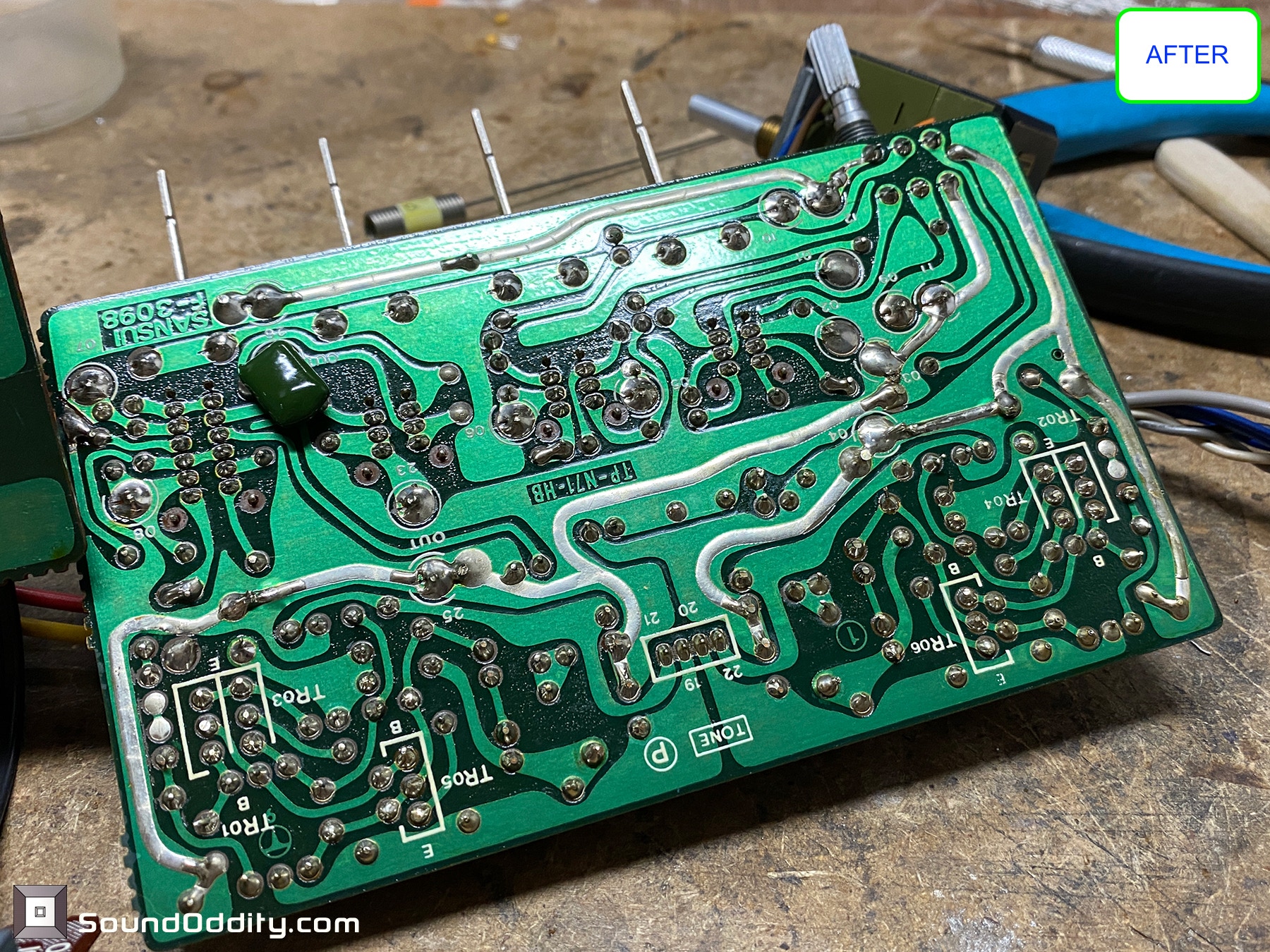

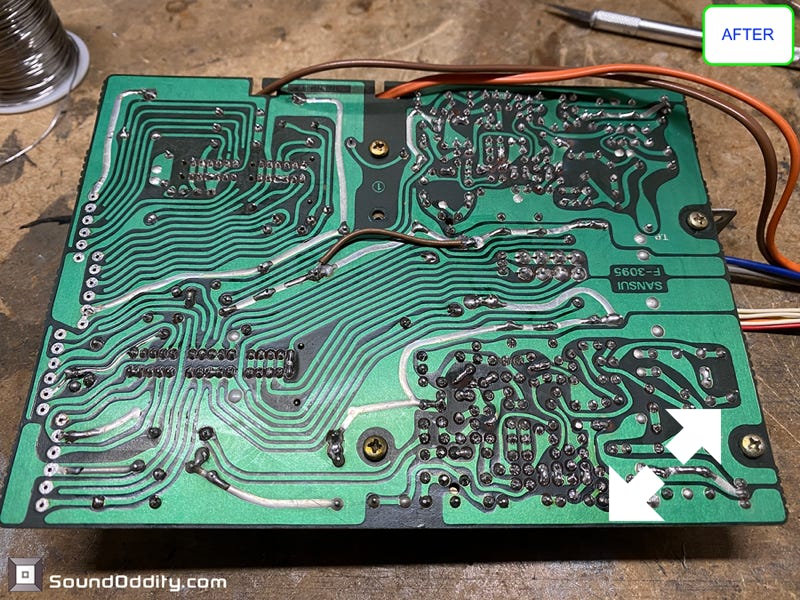

Arrière de la carte d’entrée Après restauration

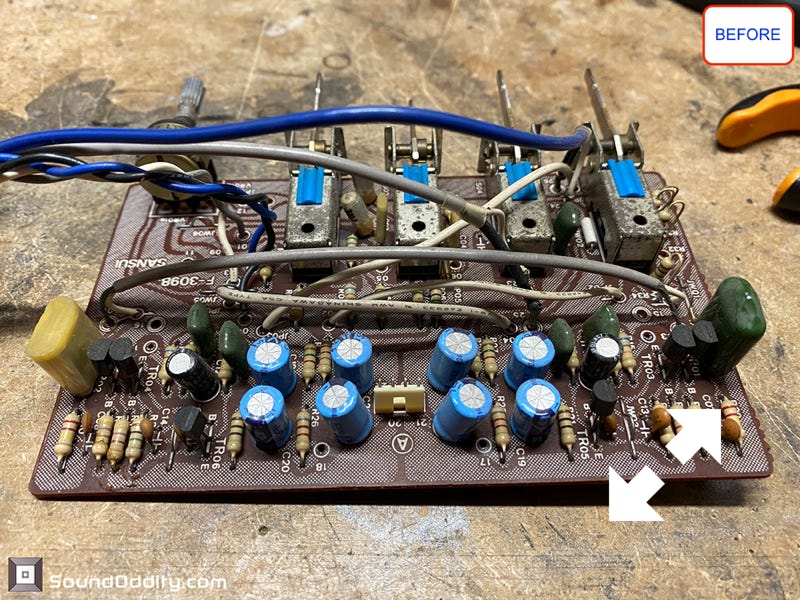

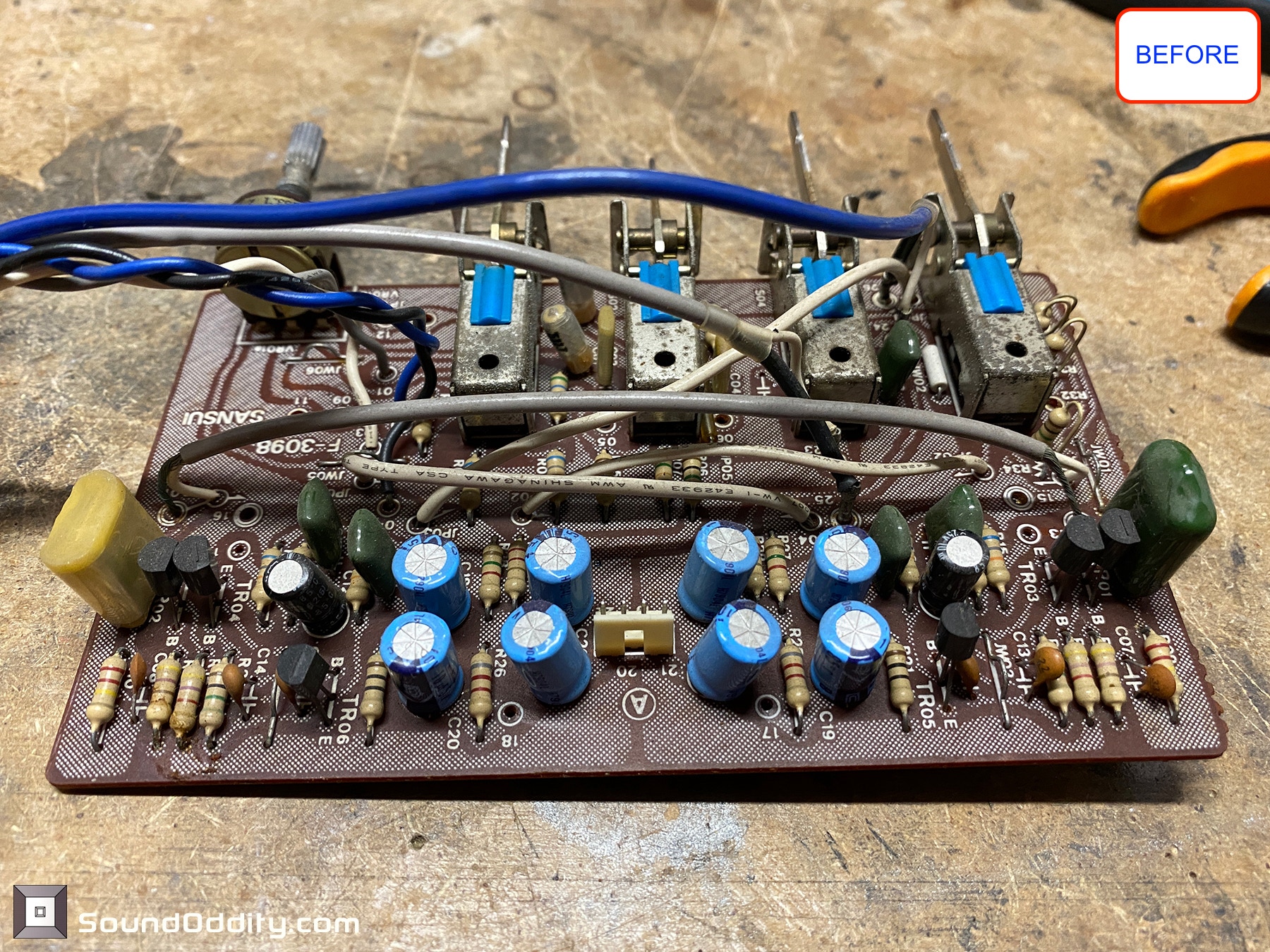

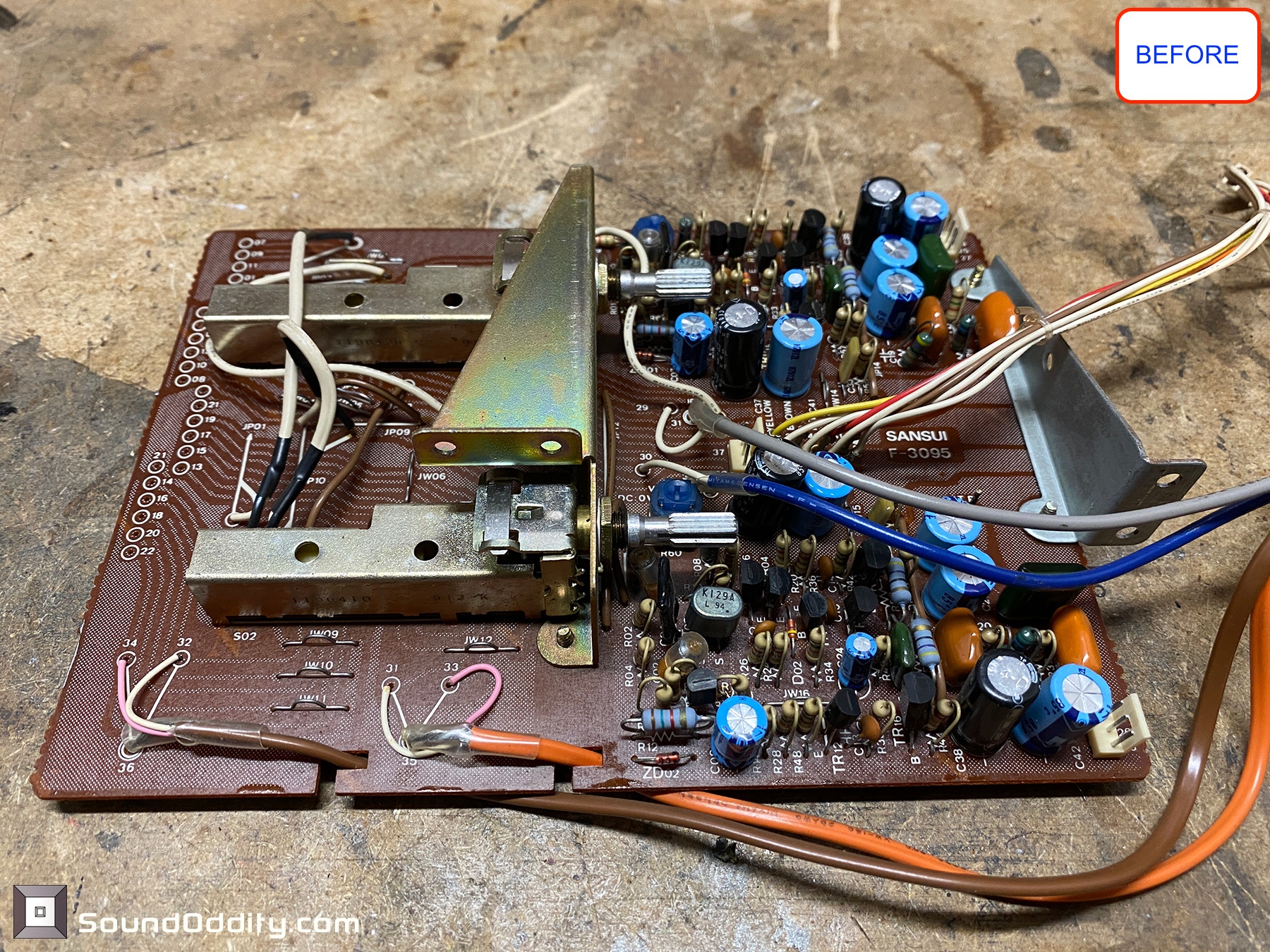

Carte control Avant restauration

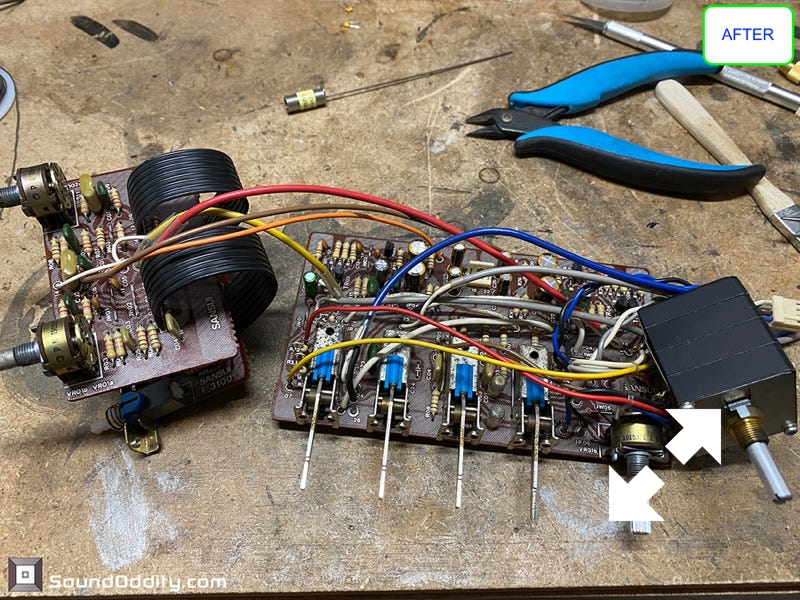

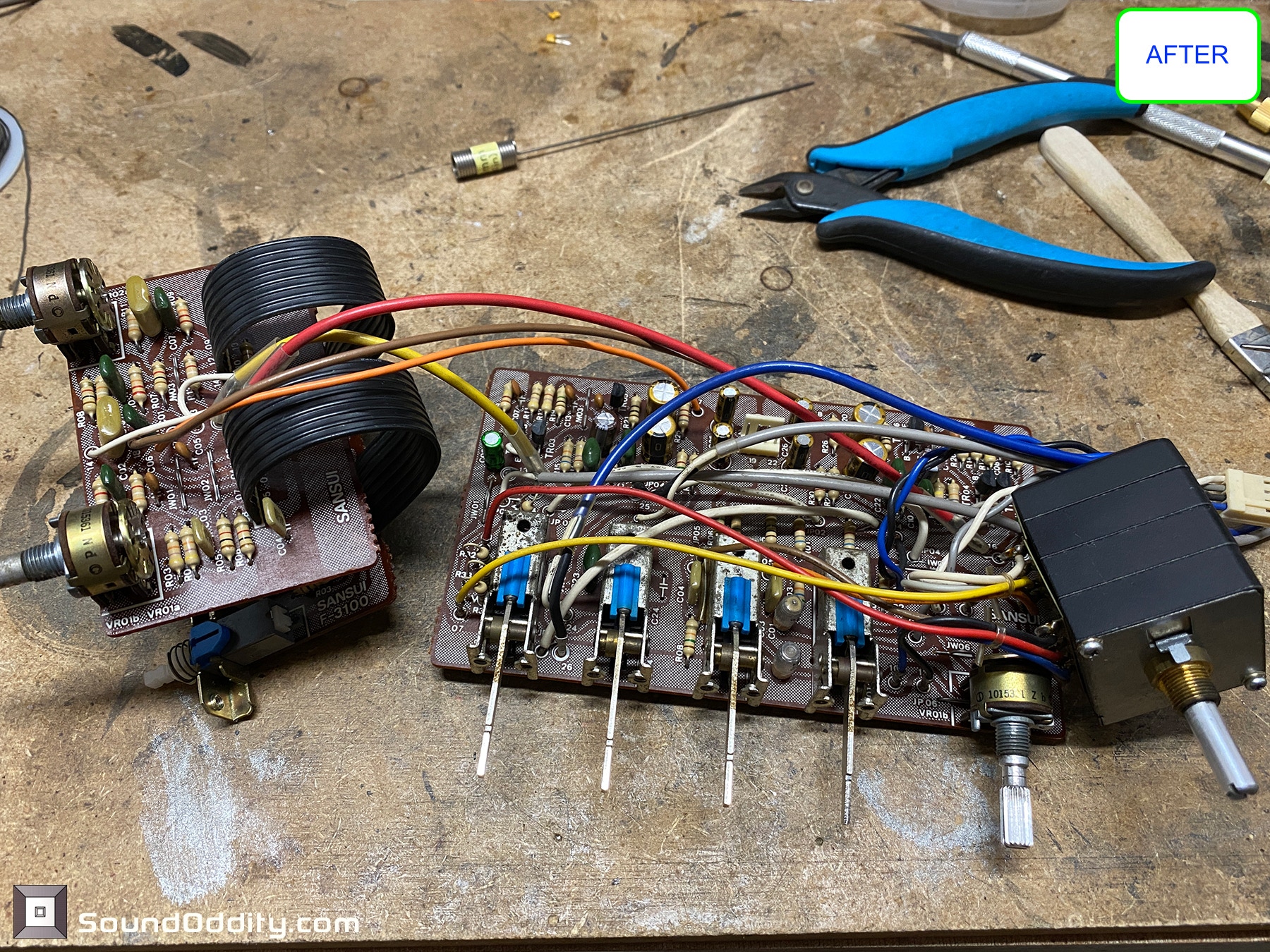

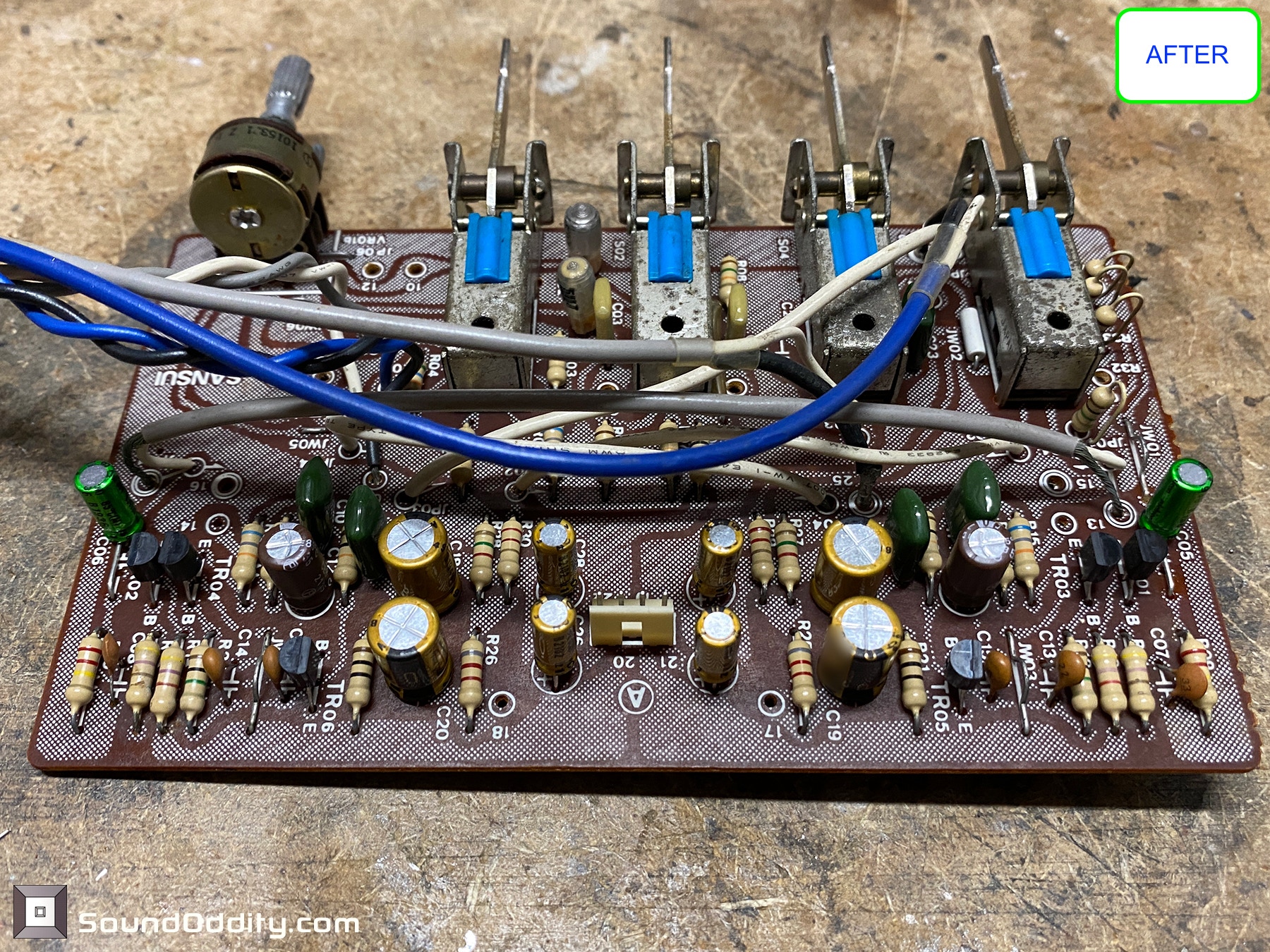

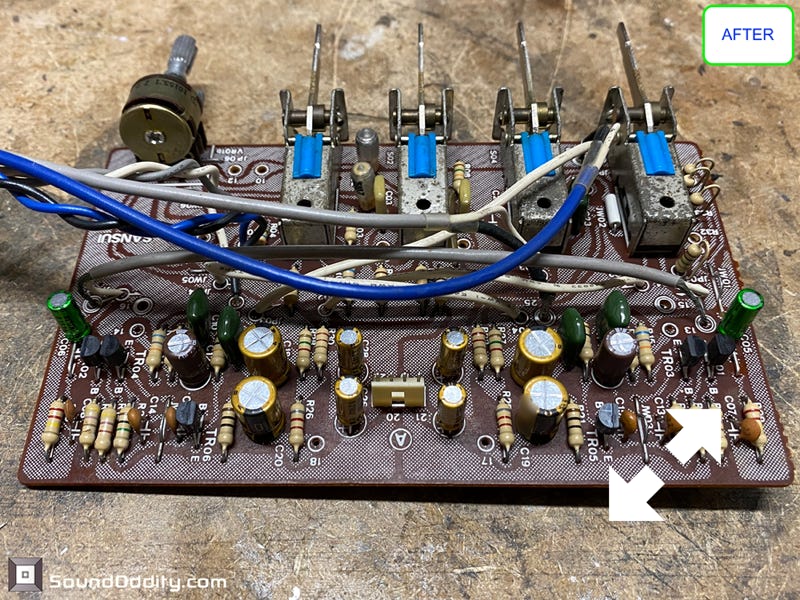

Carte control Après restauration. Tous les sélecteurs ont bien sur été ouverts, nettoyés et traités
Carte control Après restauration. Les potentiomètres ont été nettoyés et traités.

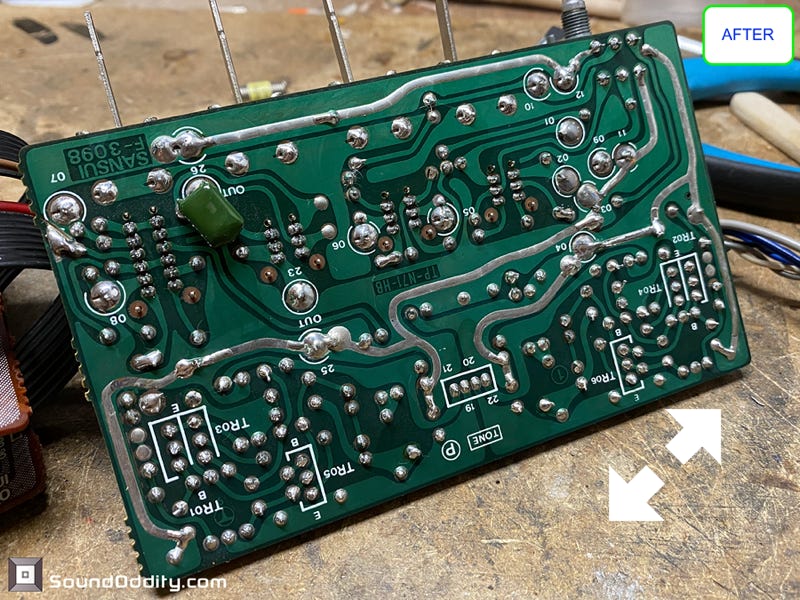

Arrière de la carte control Après restauration

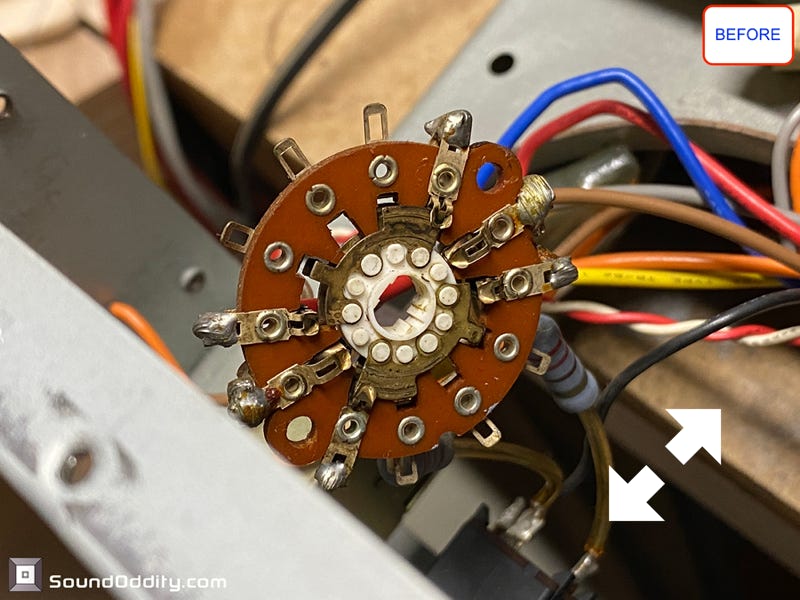

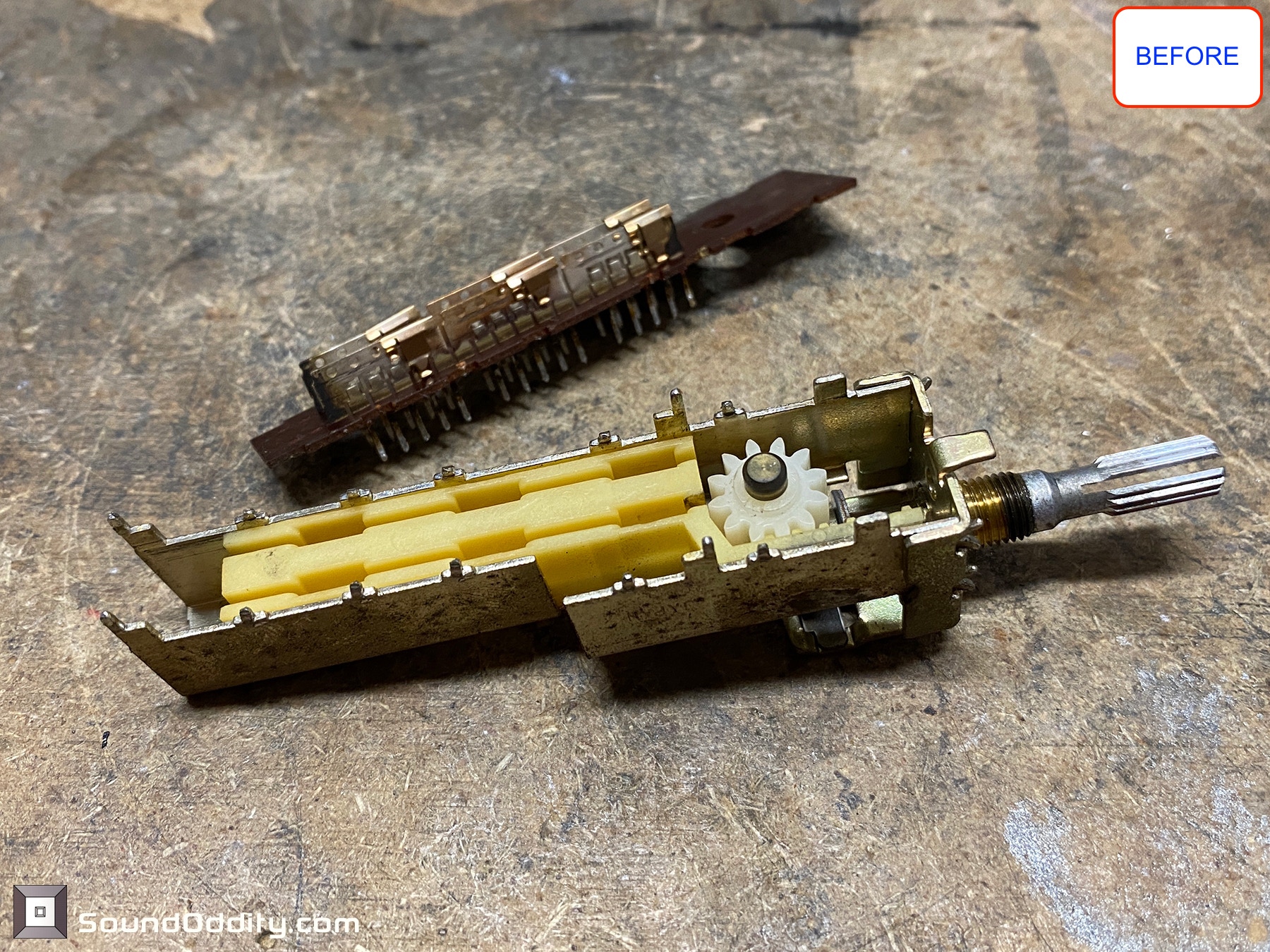

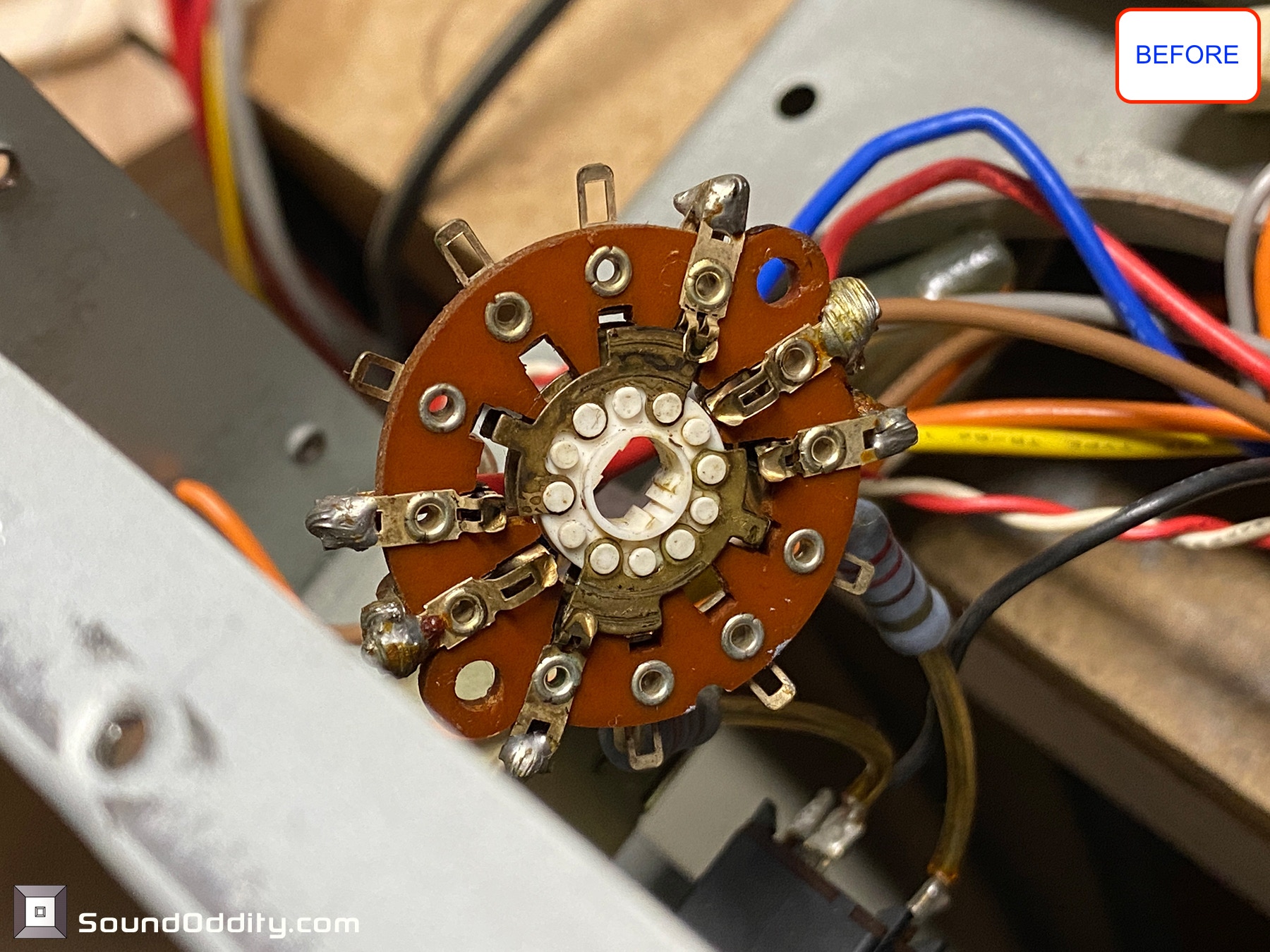

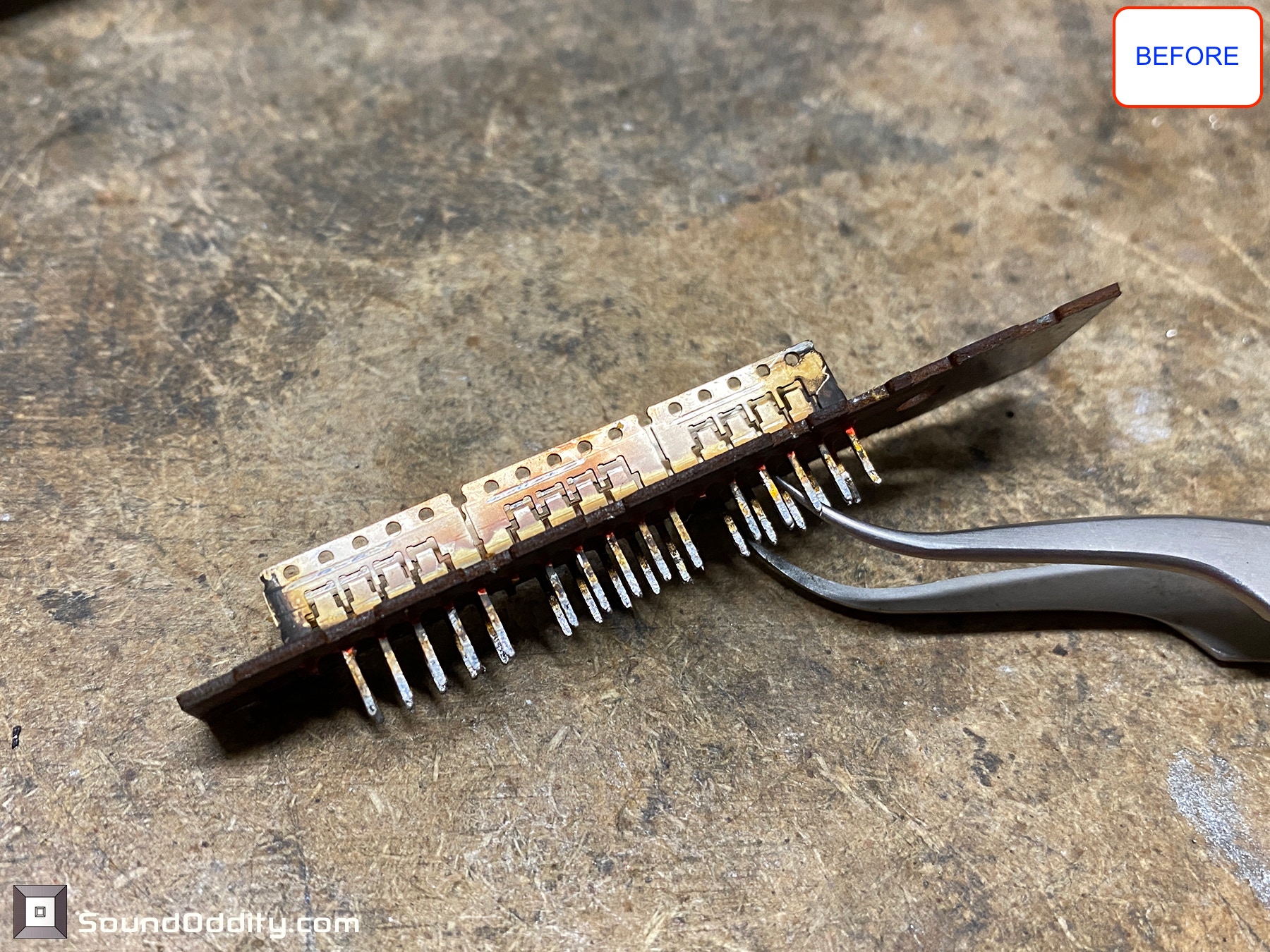

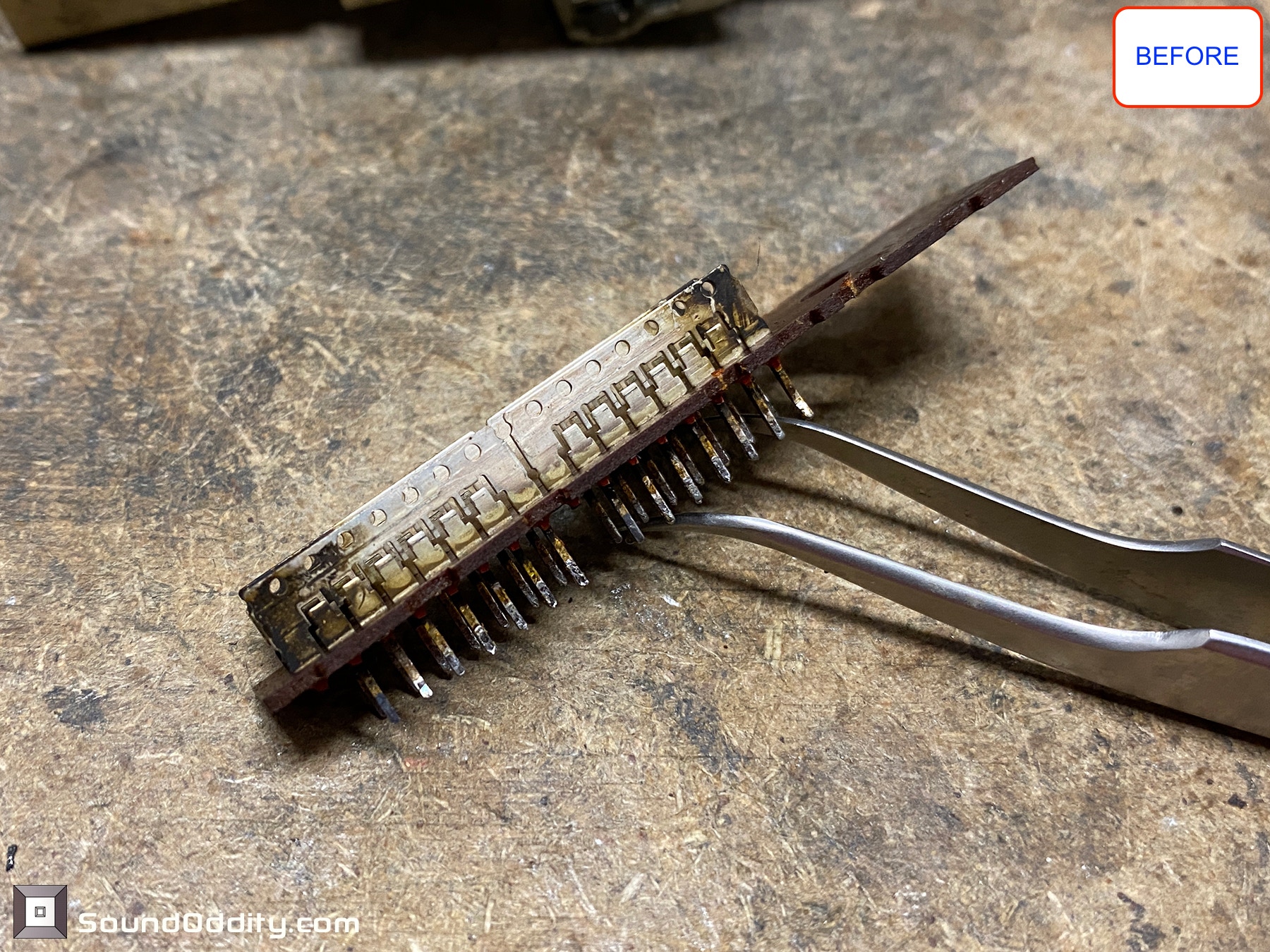

Sélecteur Avant restauration

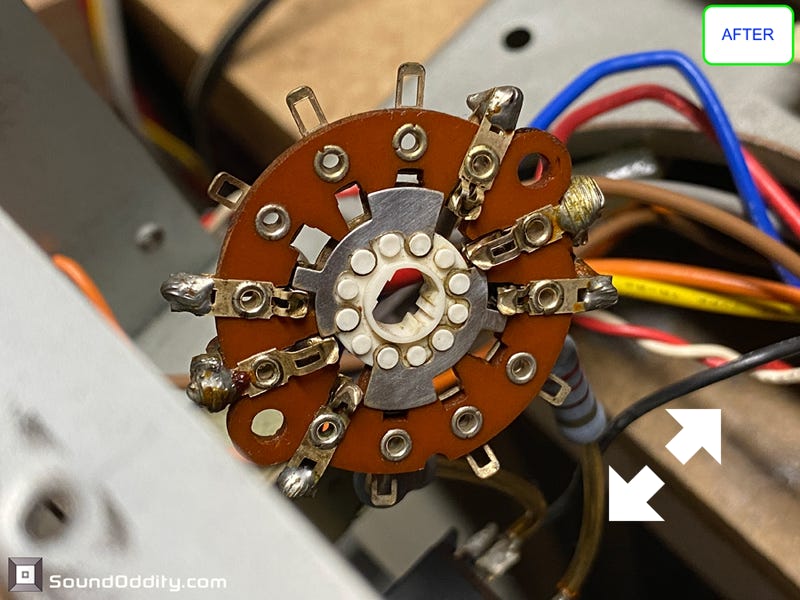

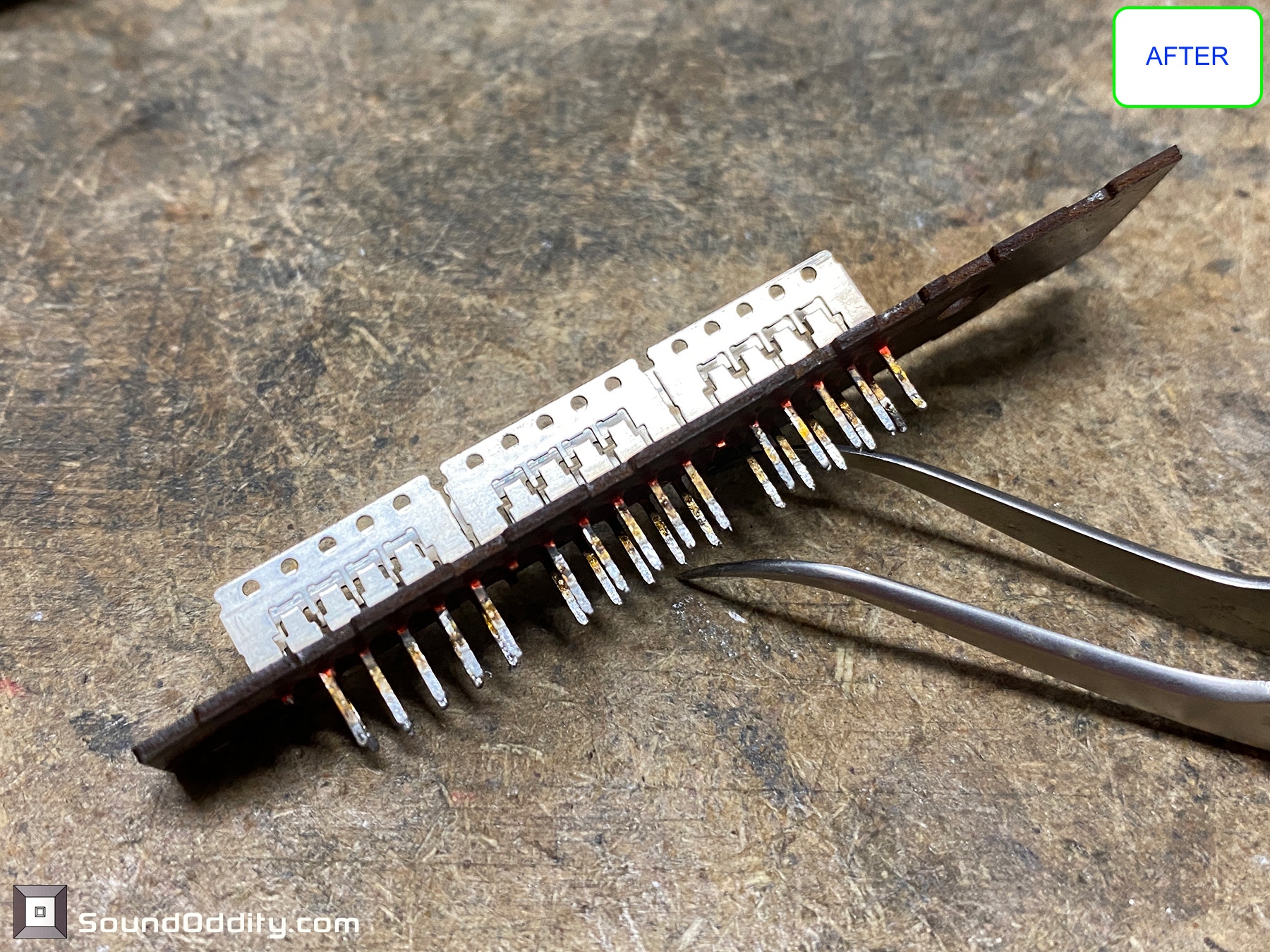

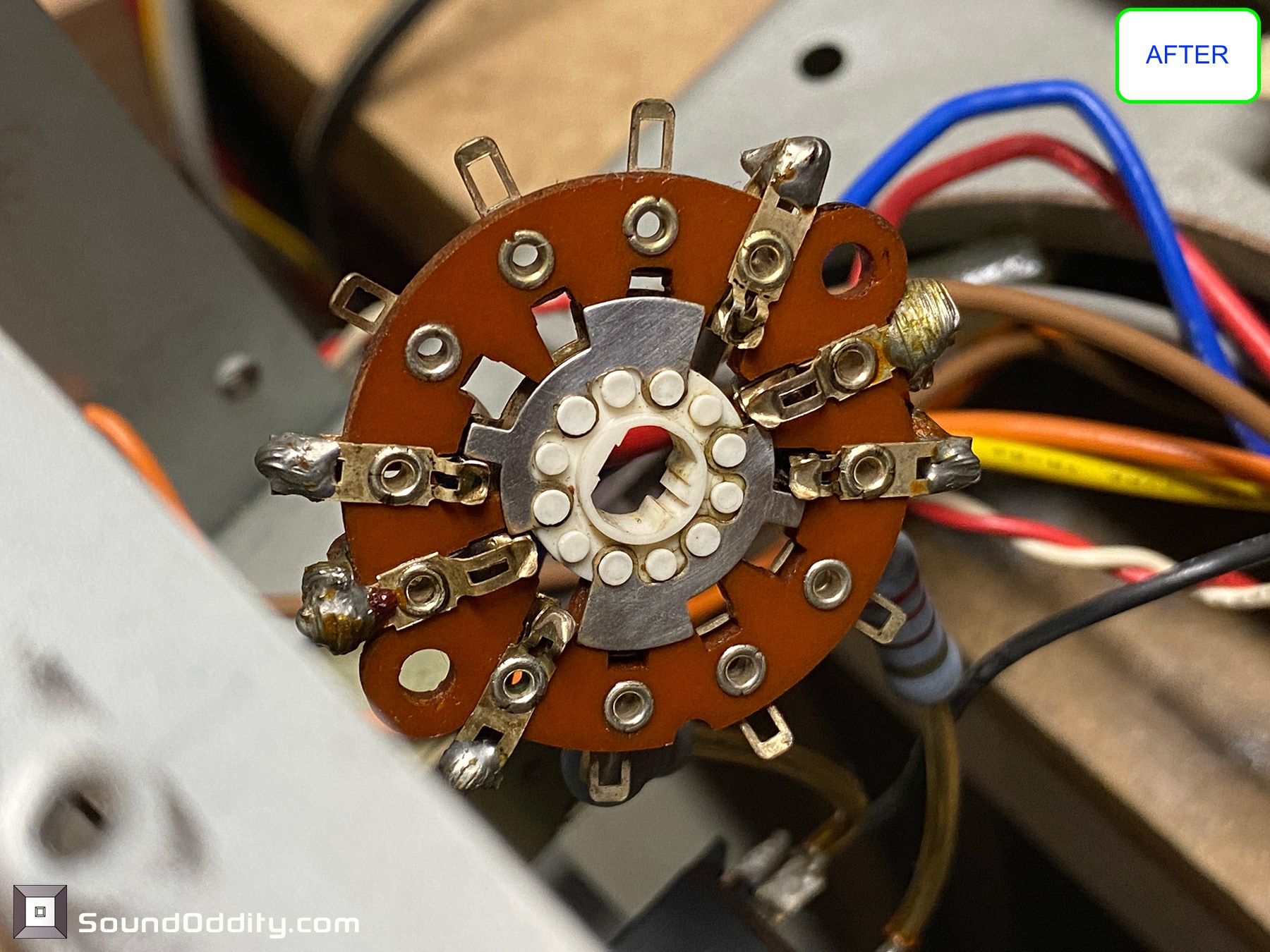

Sélecteur Après restauration

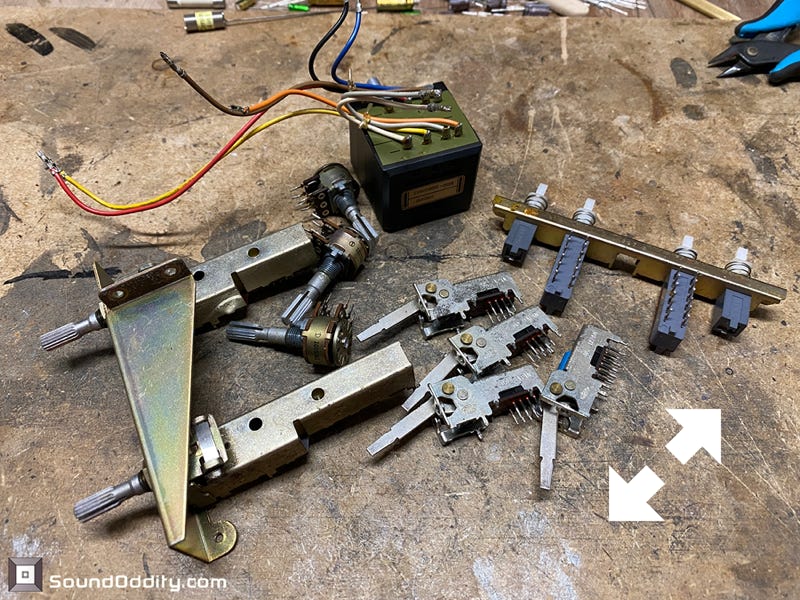

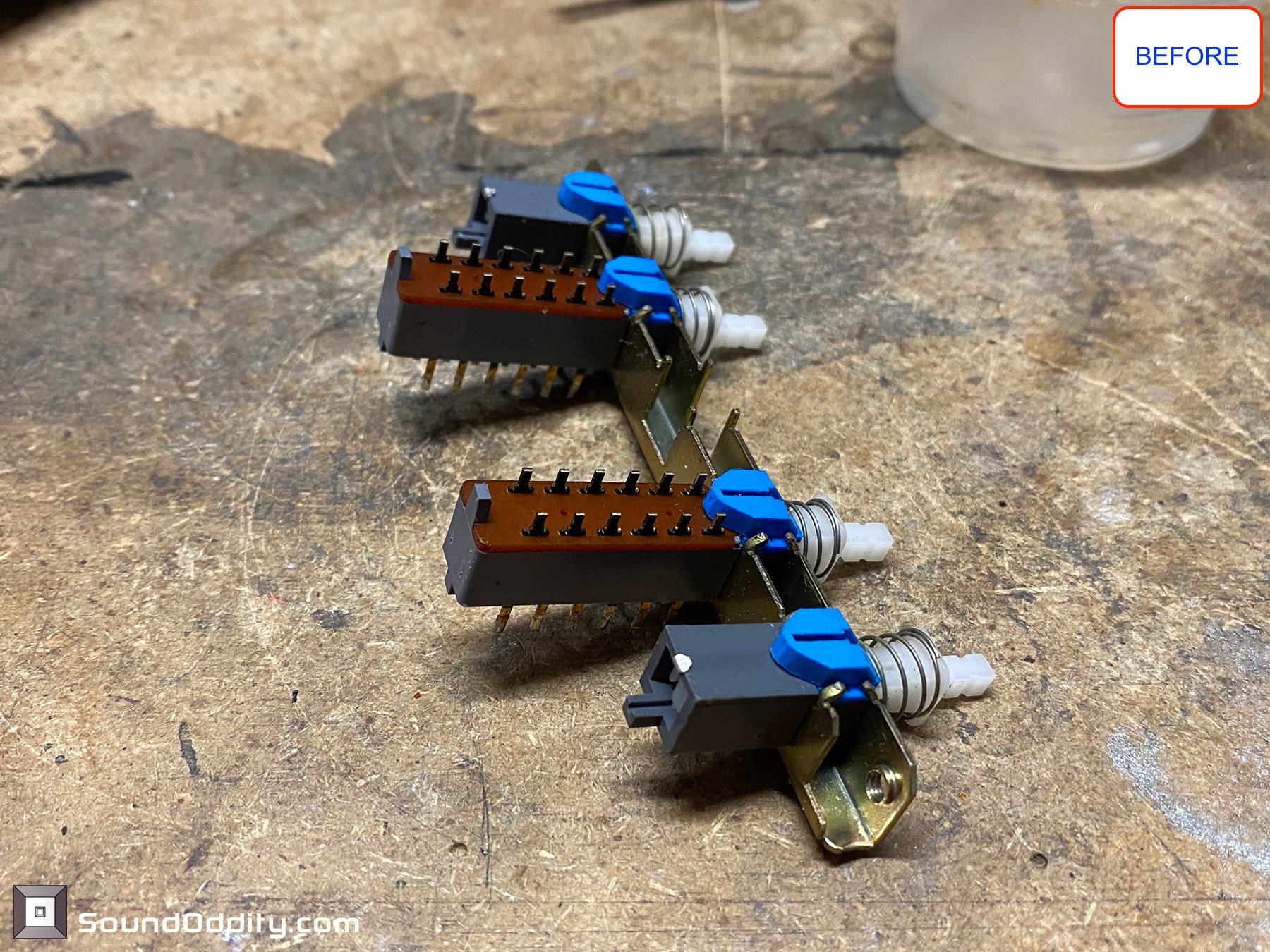

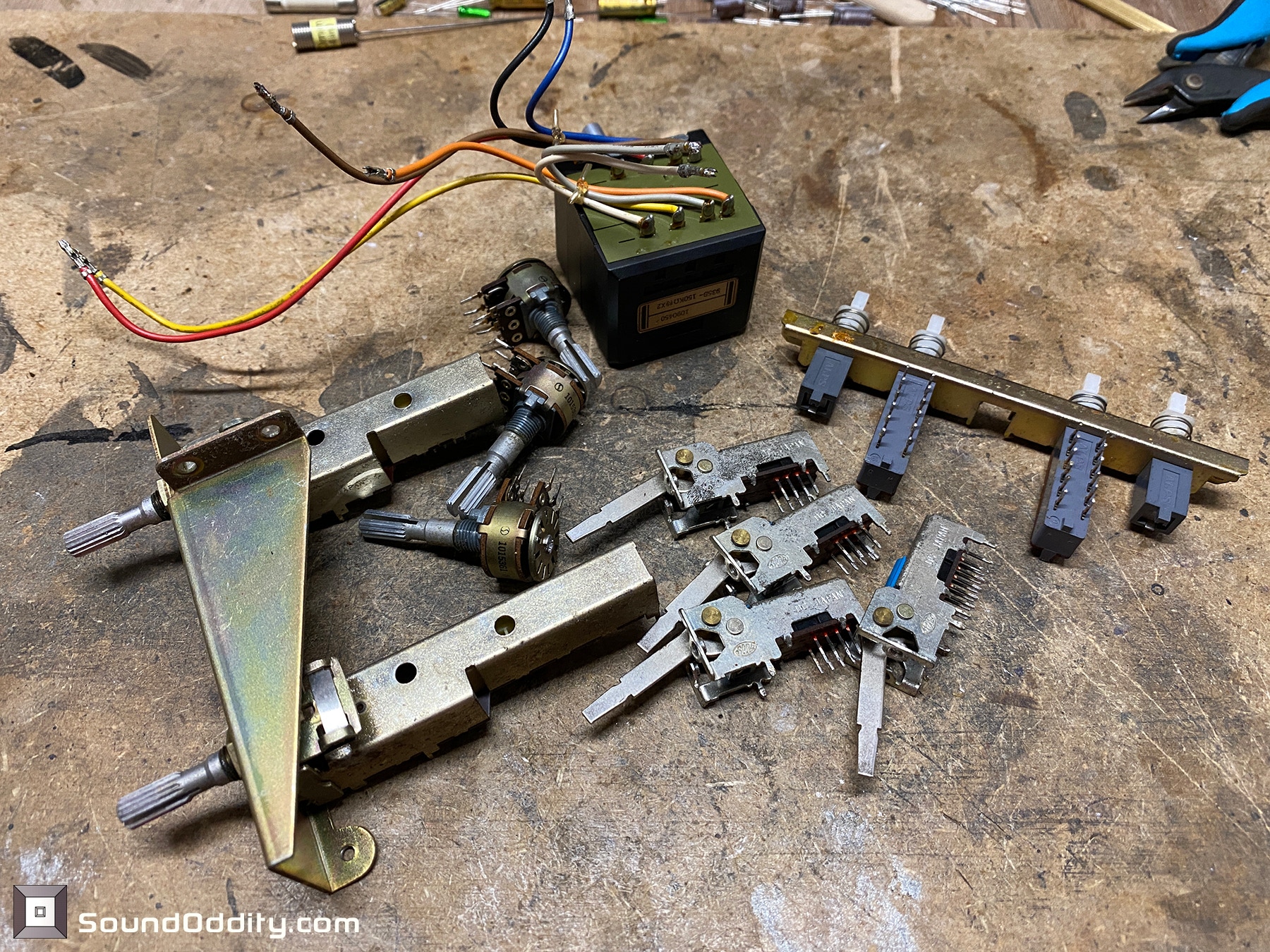

Ensemble des potentiomètres et switches à nettoyer et traiter

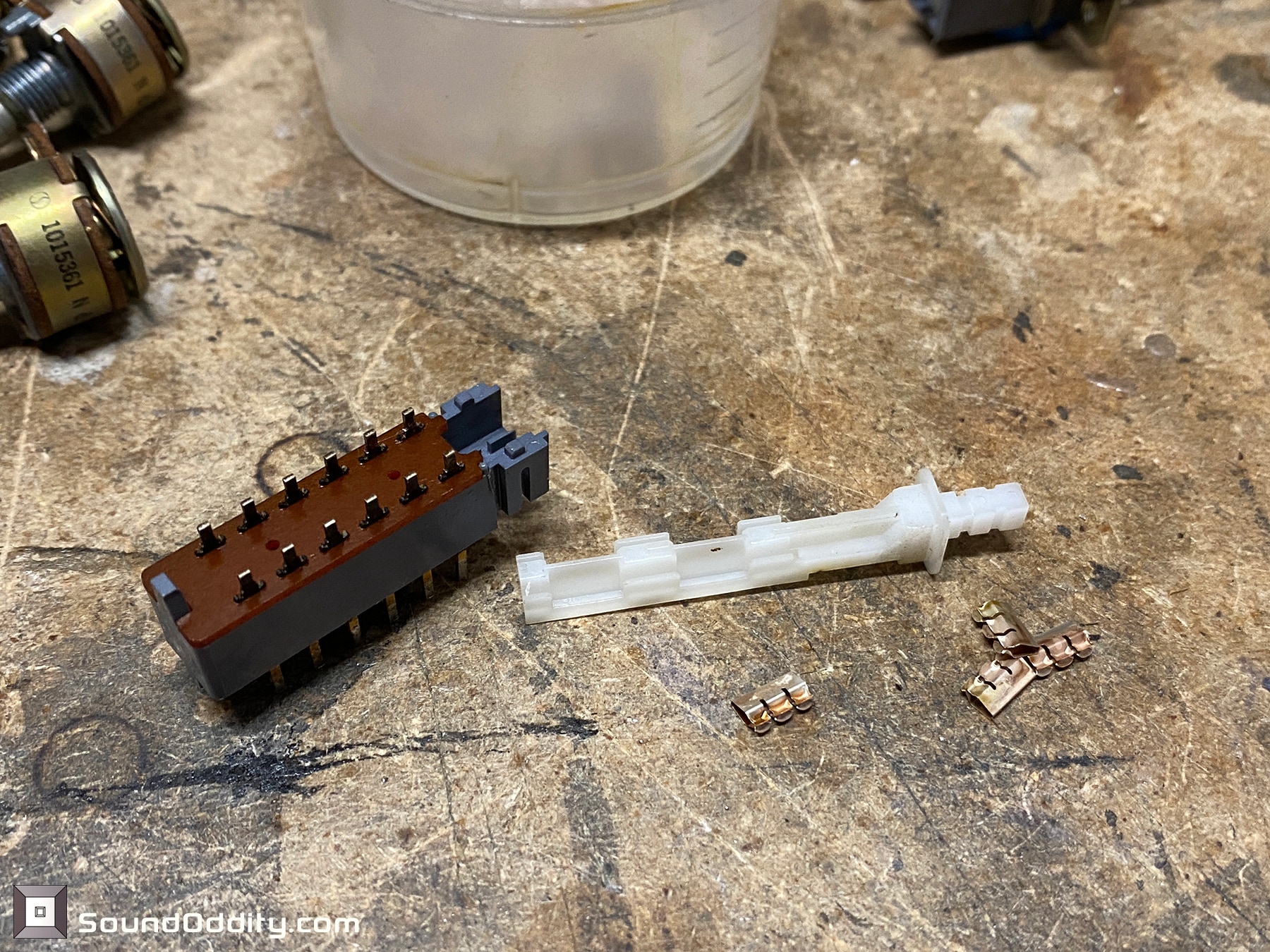

Ouverture d’un switch pour nettoyage et traitement

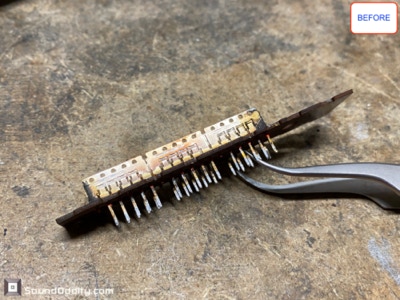

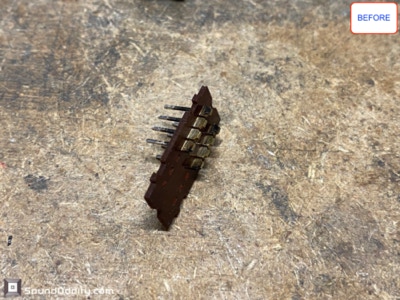

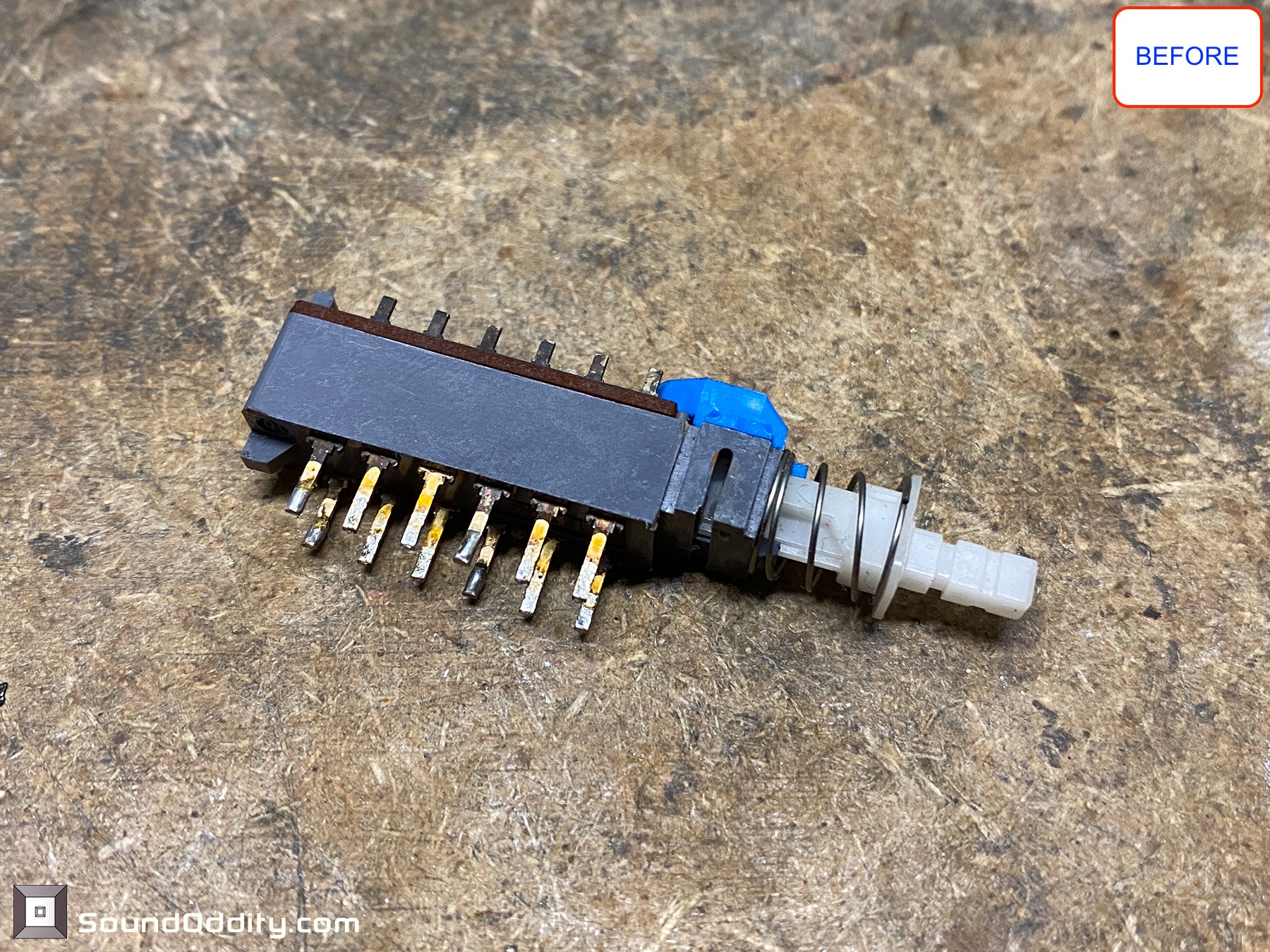

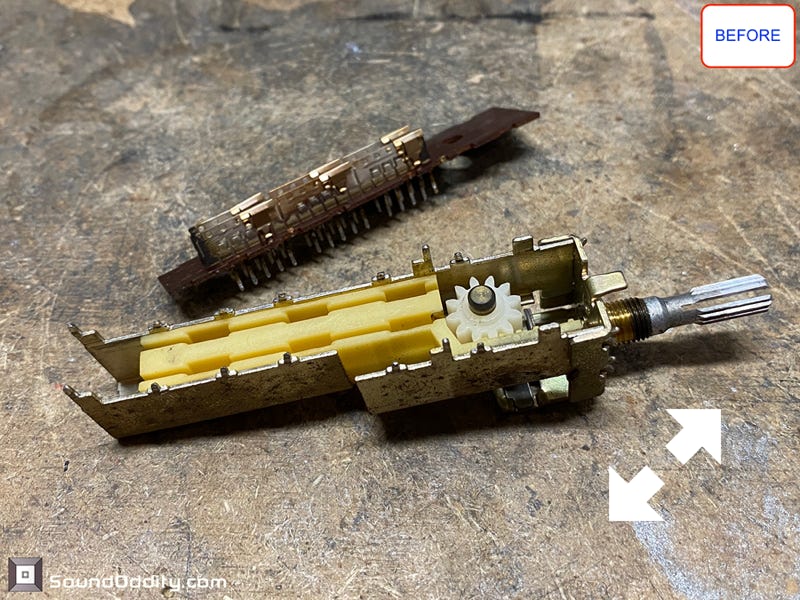

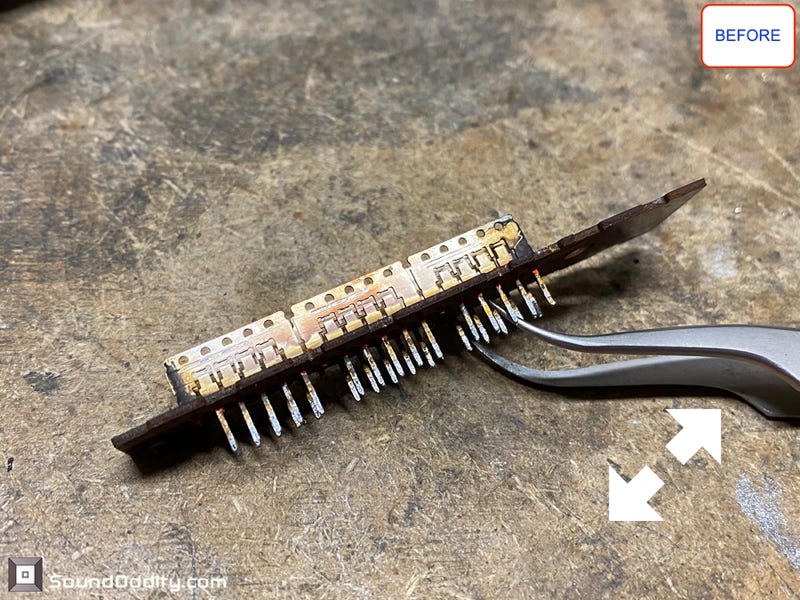

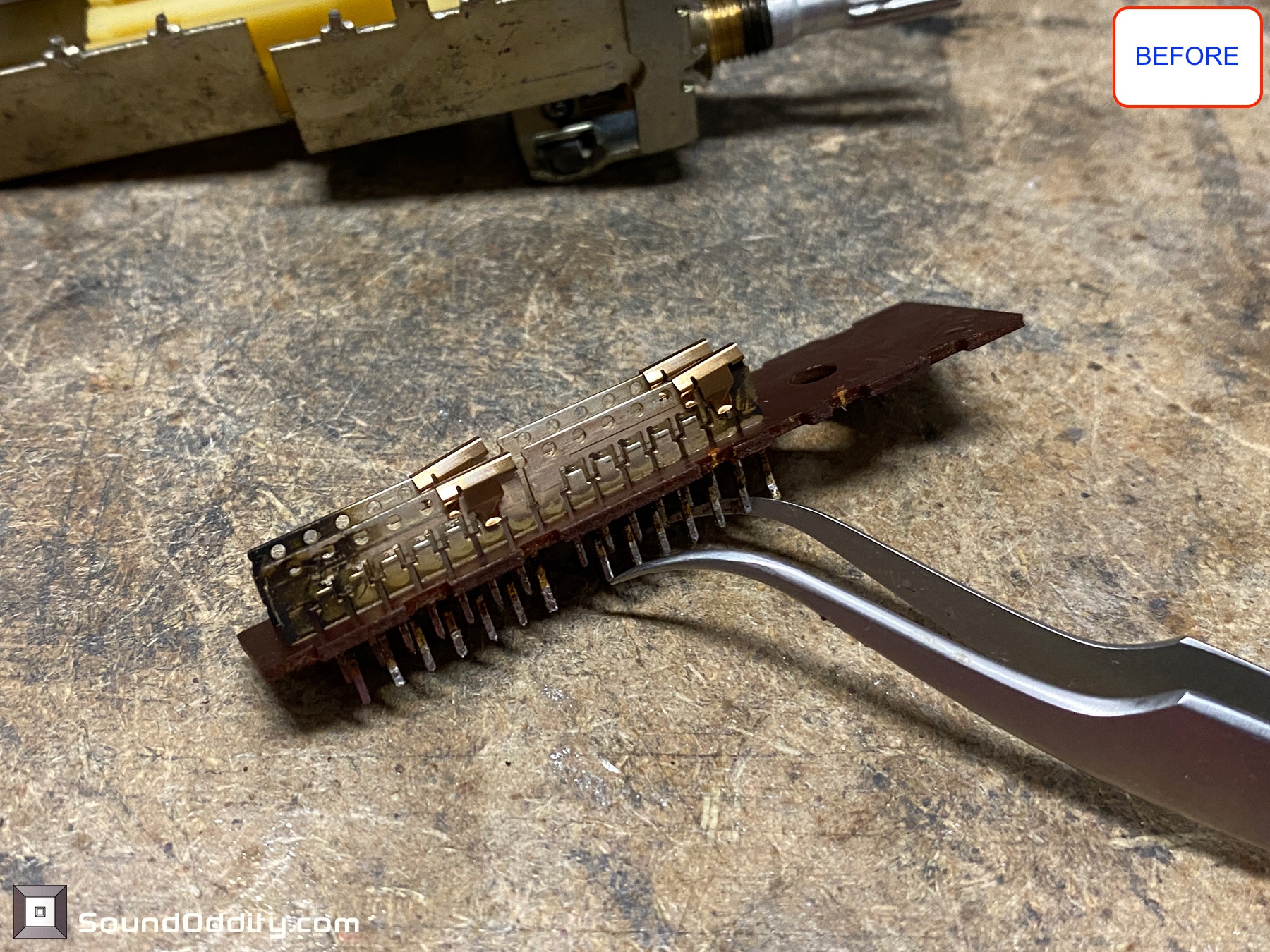

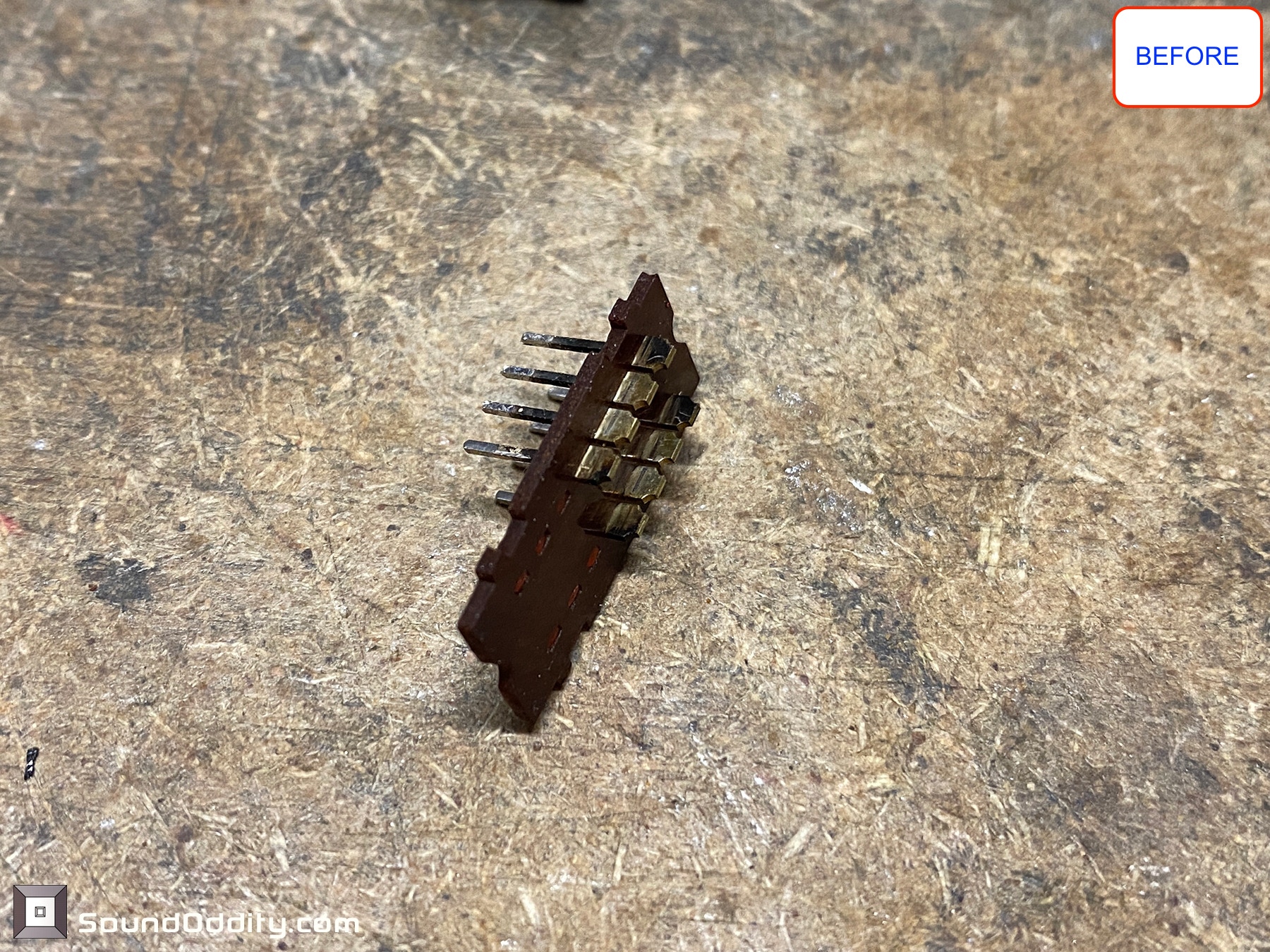

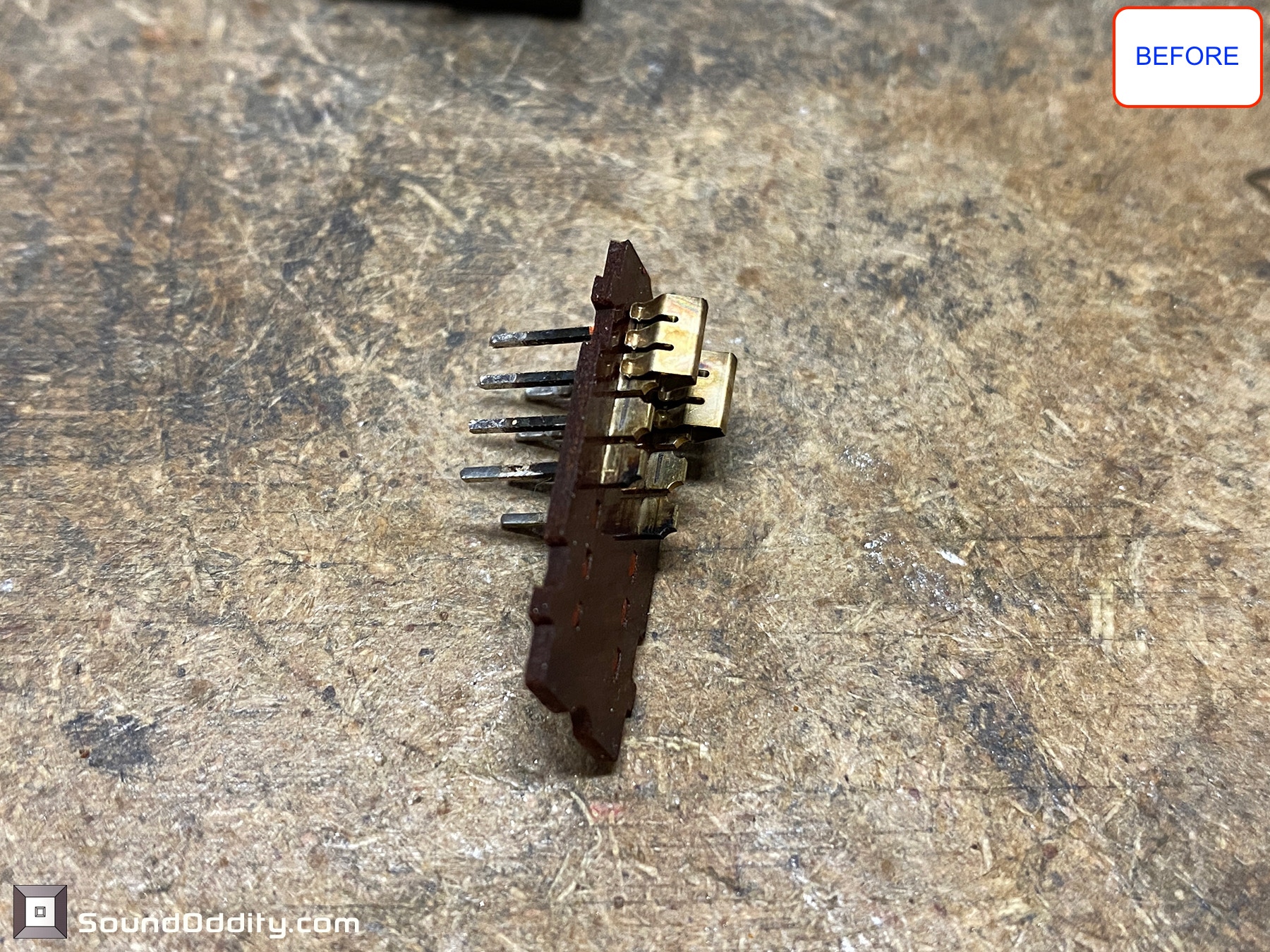

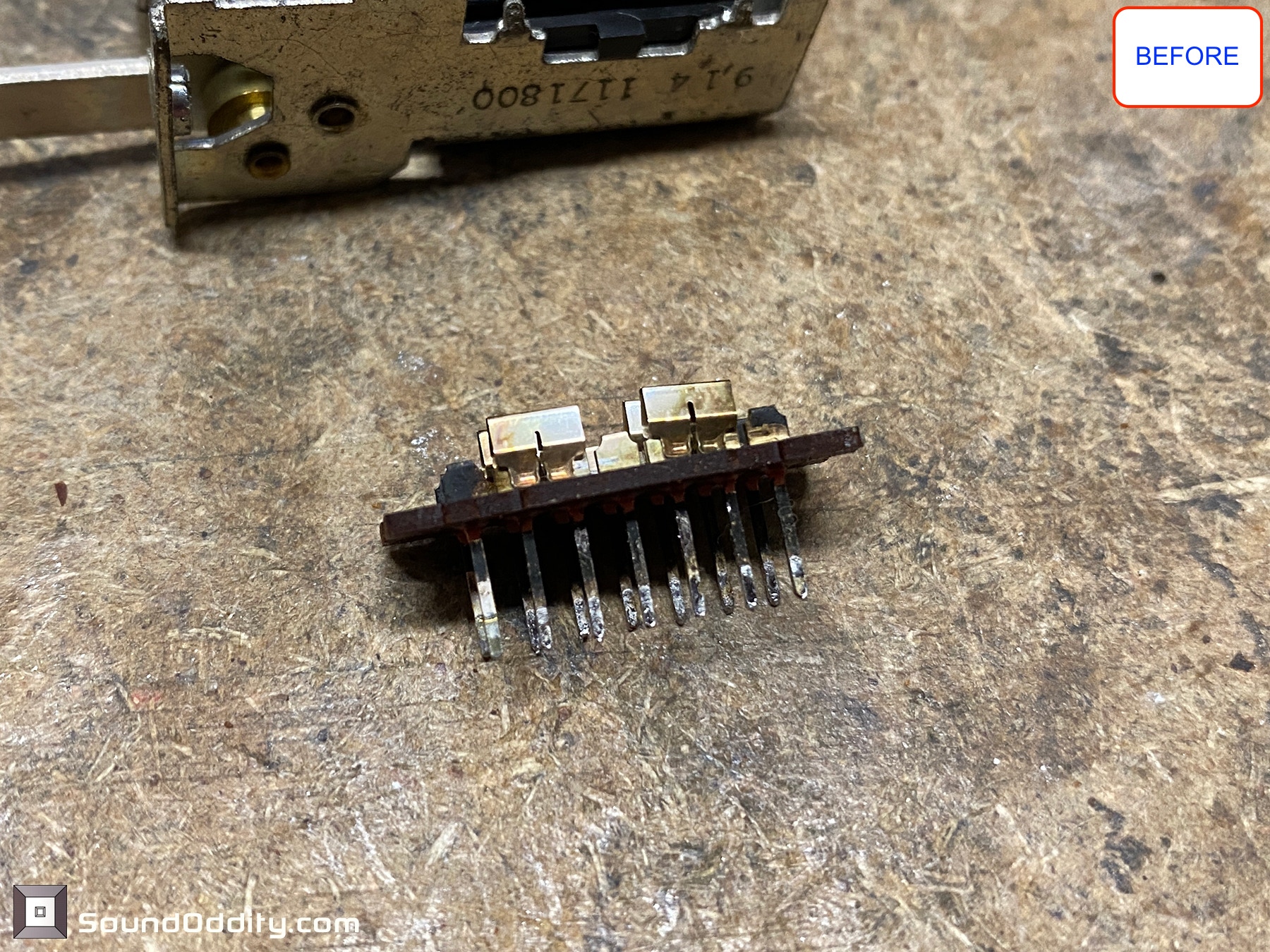

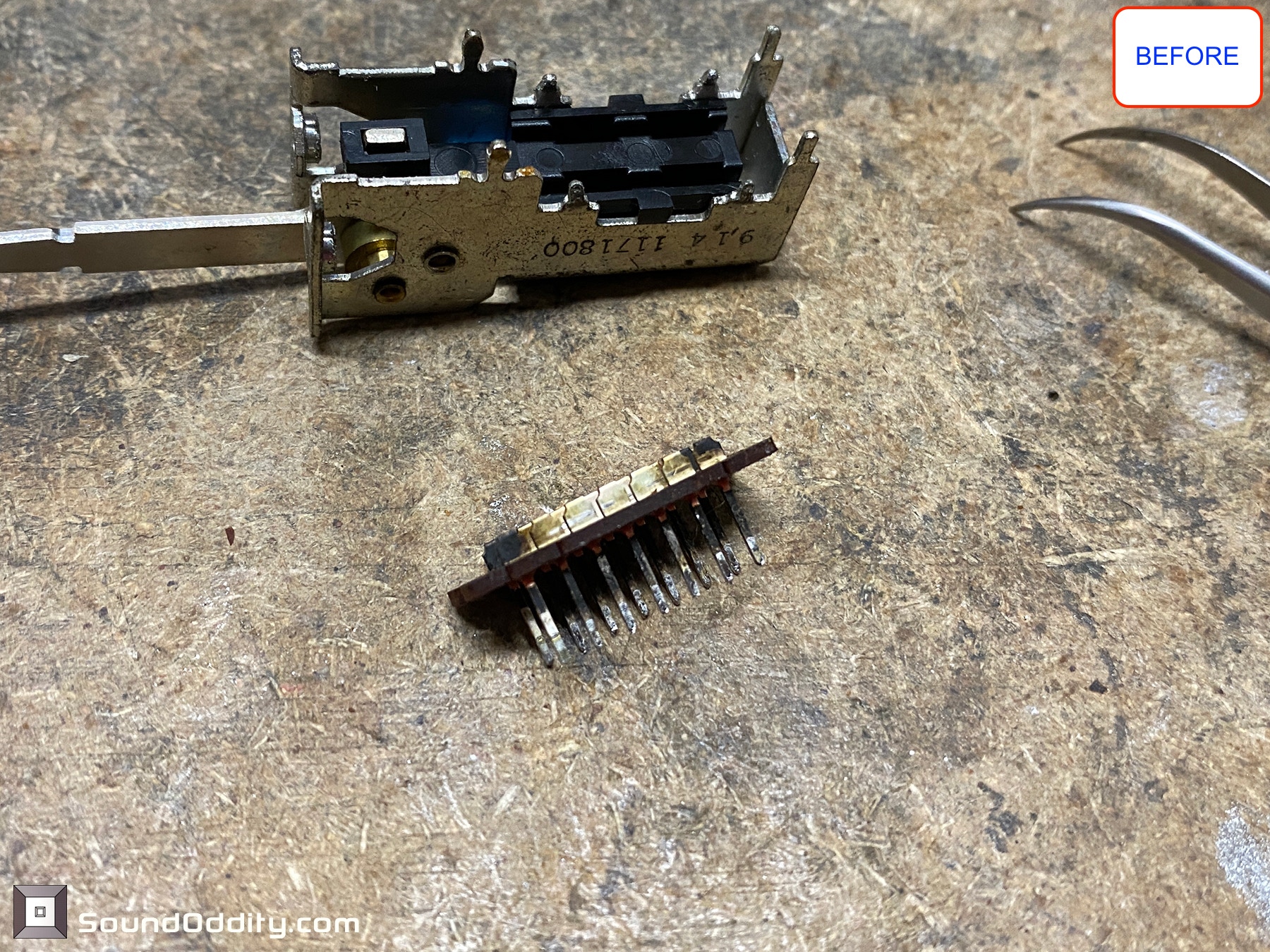

Switch Avant restauration

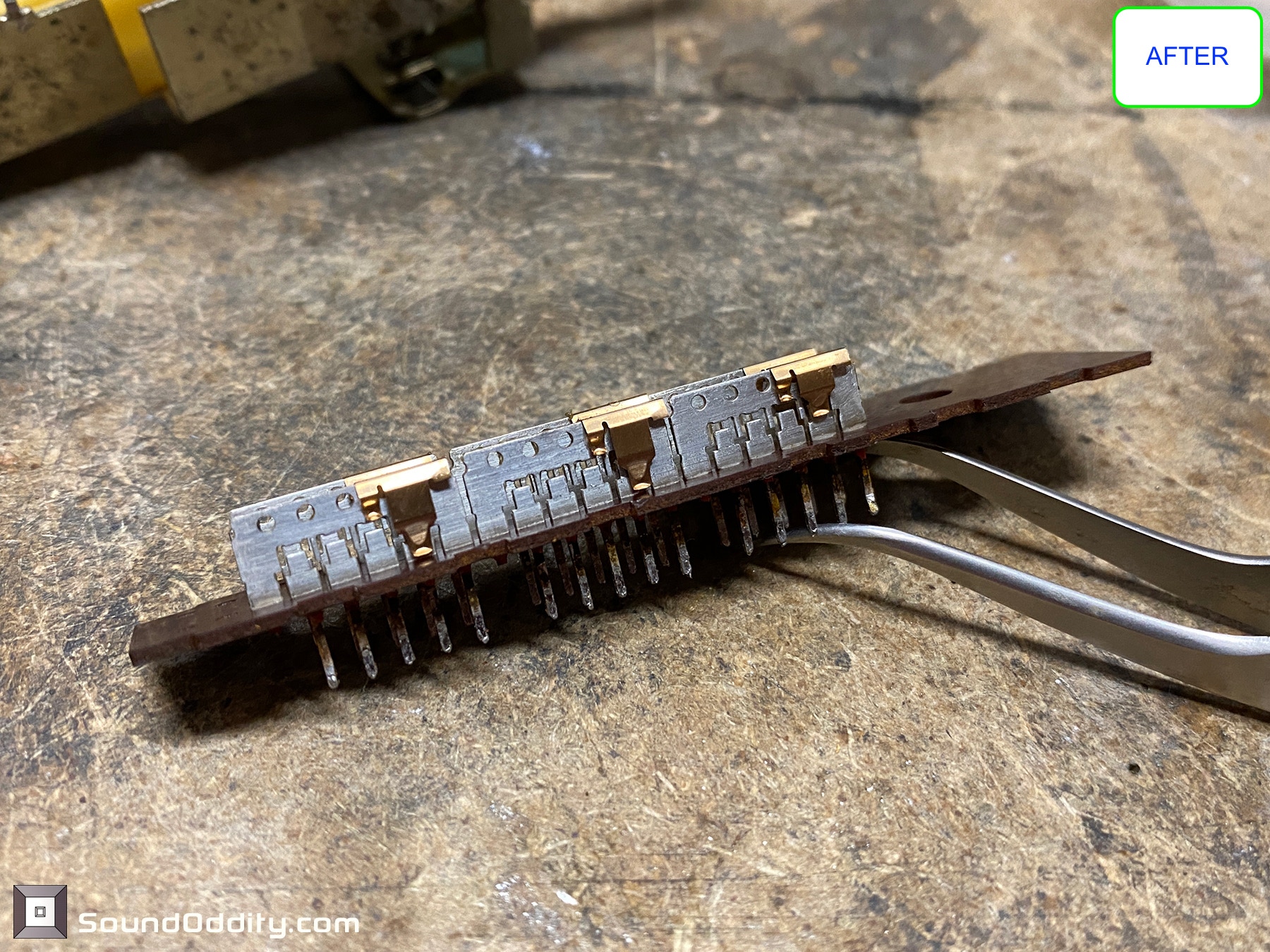

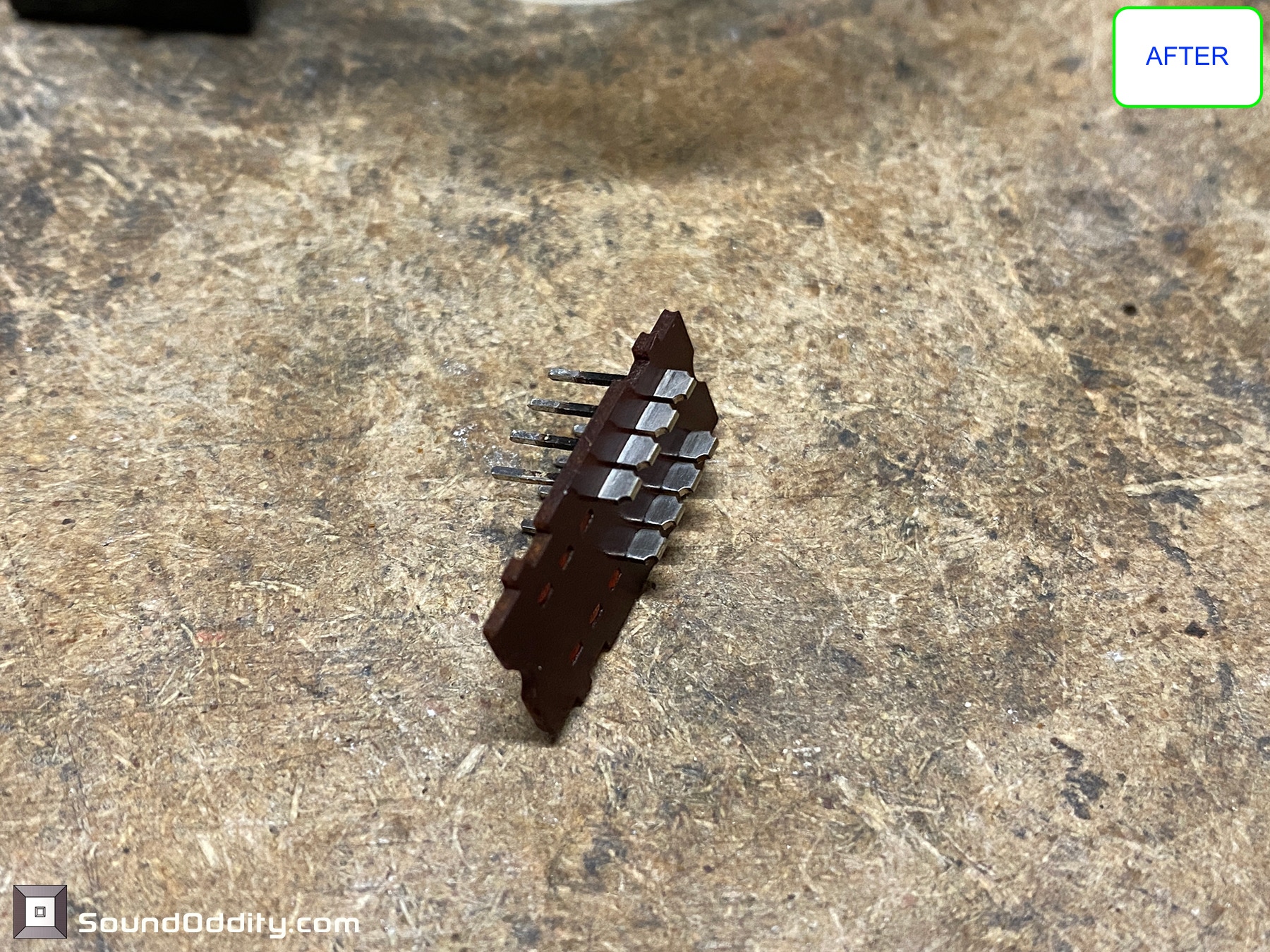

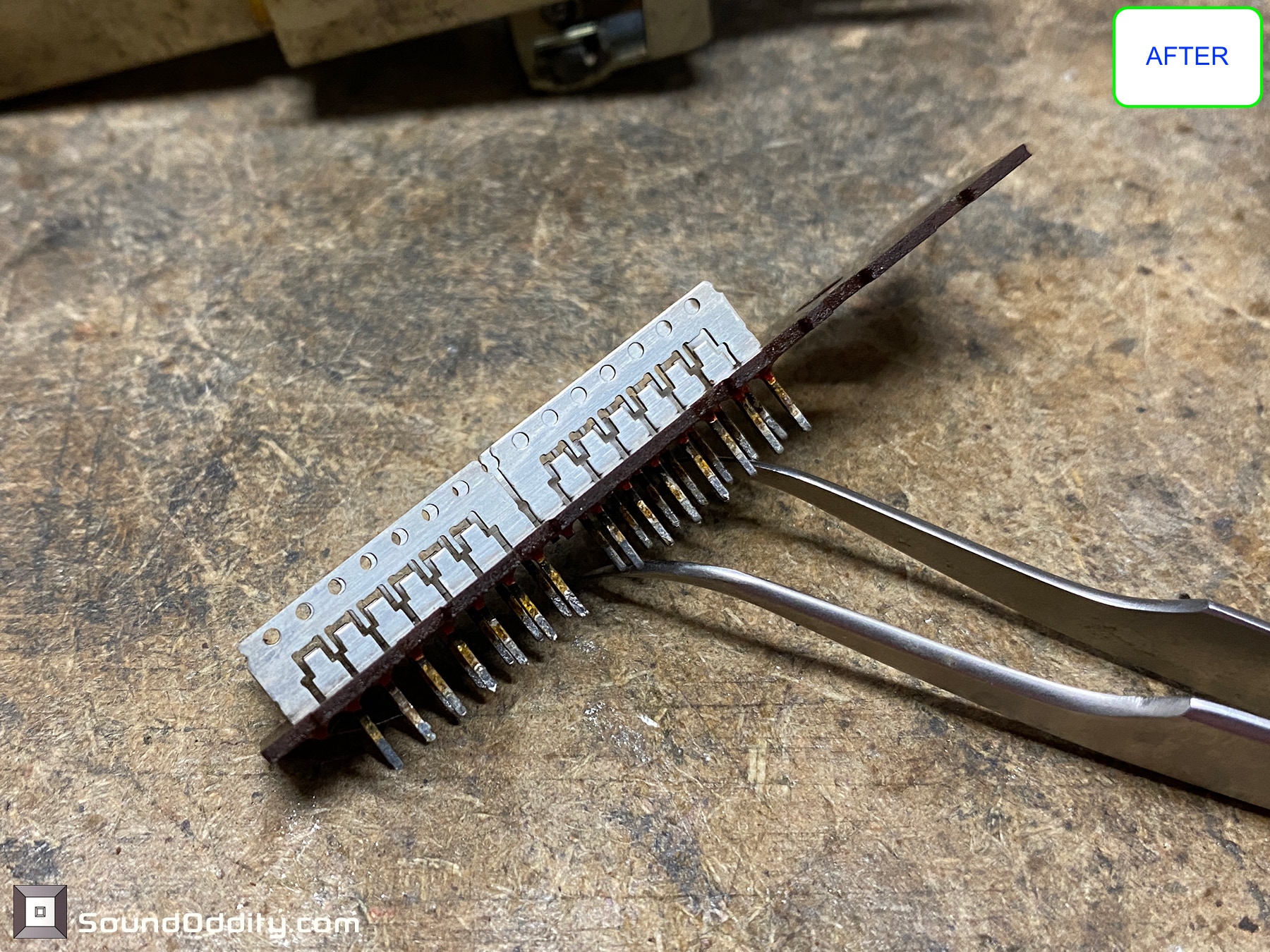

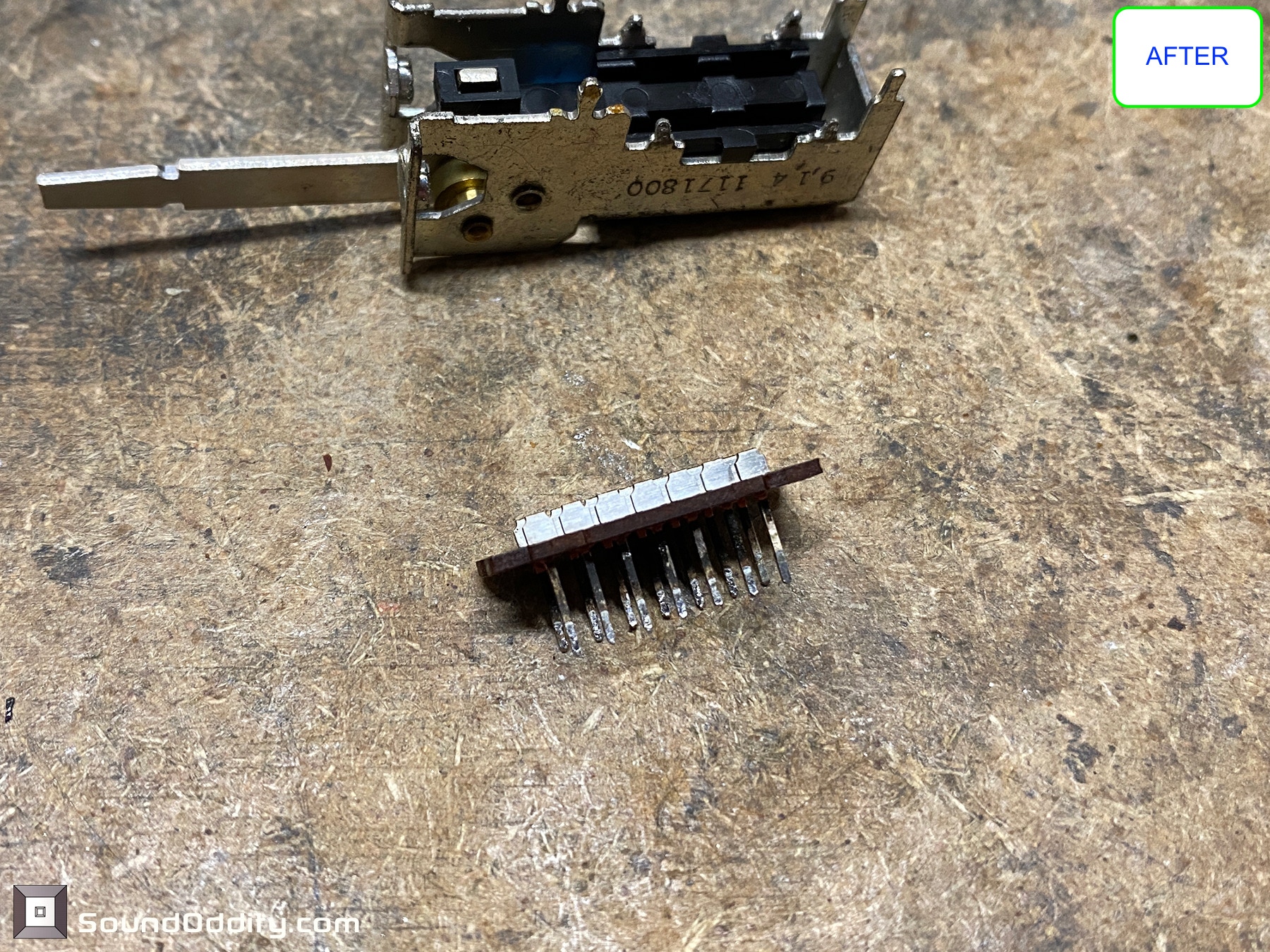

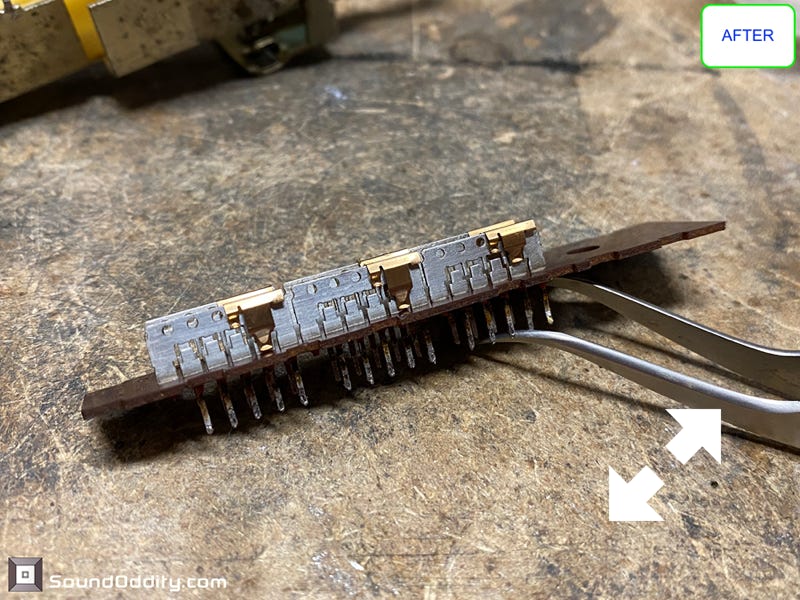

Switch Après nettoyage et traitement des pistes et des fourches. Attention les pistes ne doivent pas être micro rayées mais polies.

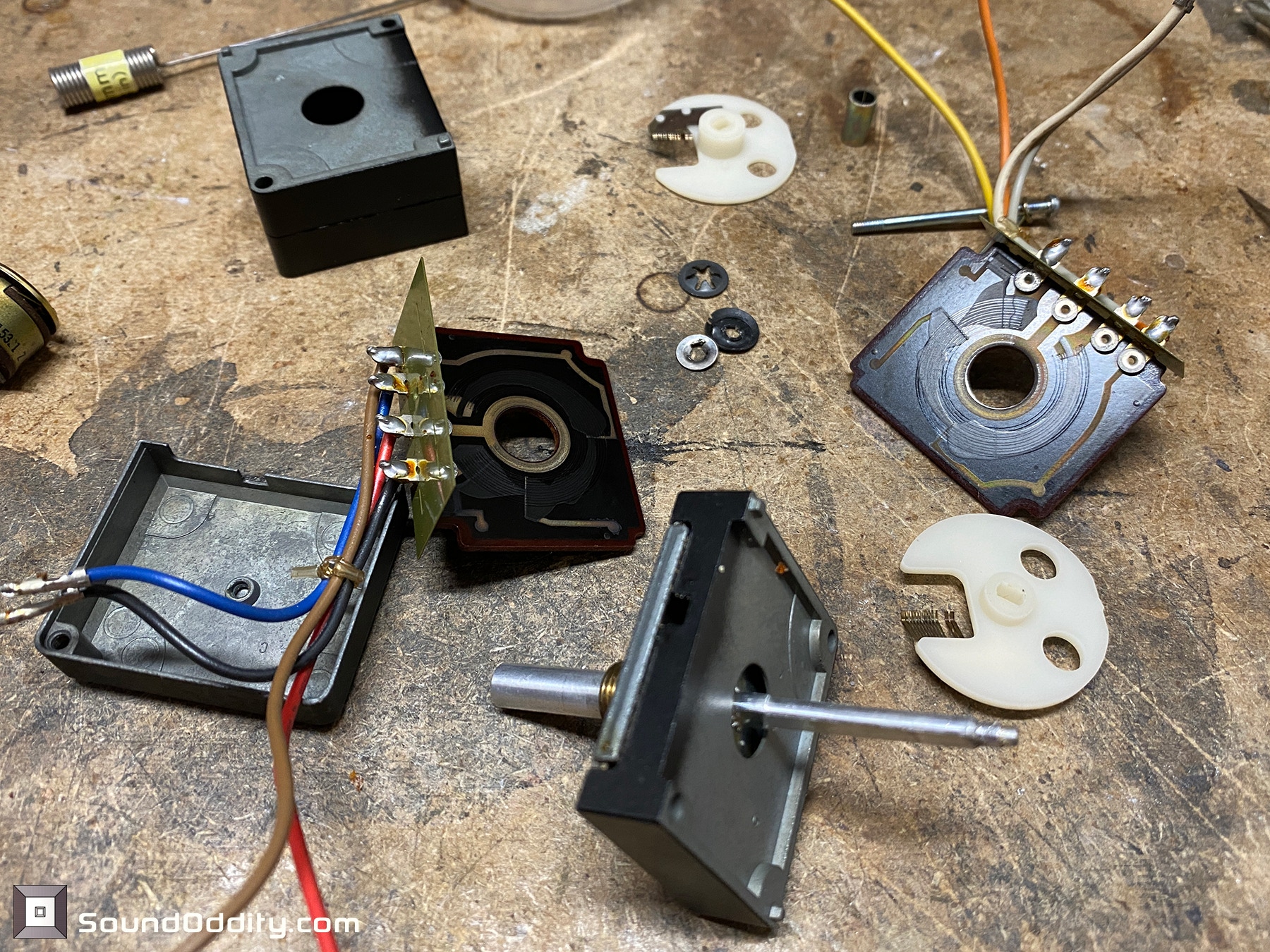

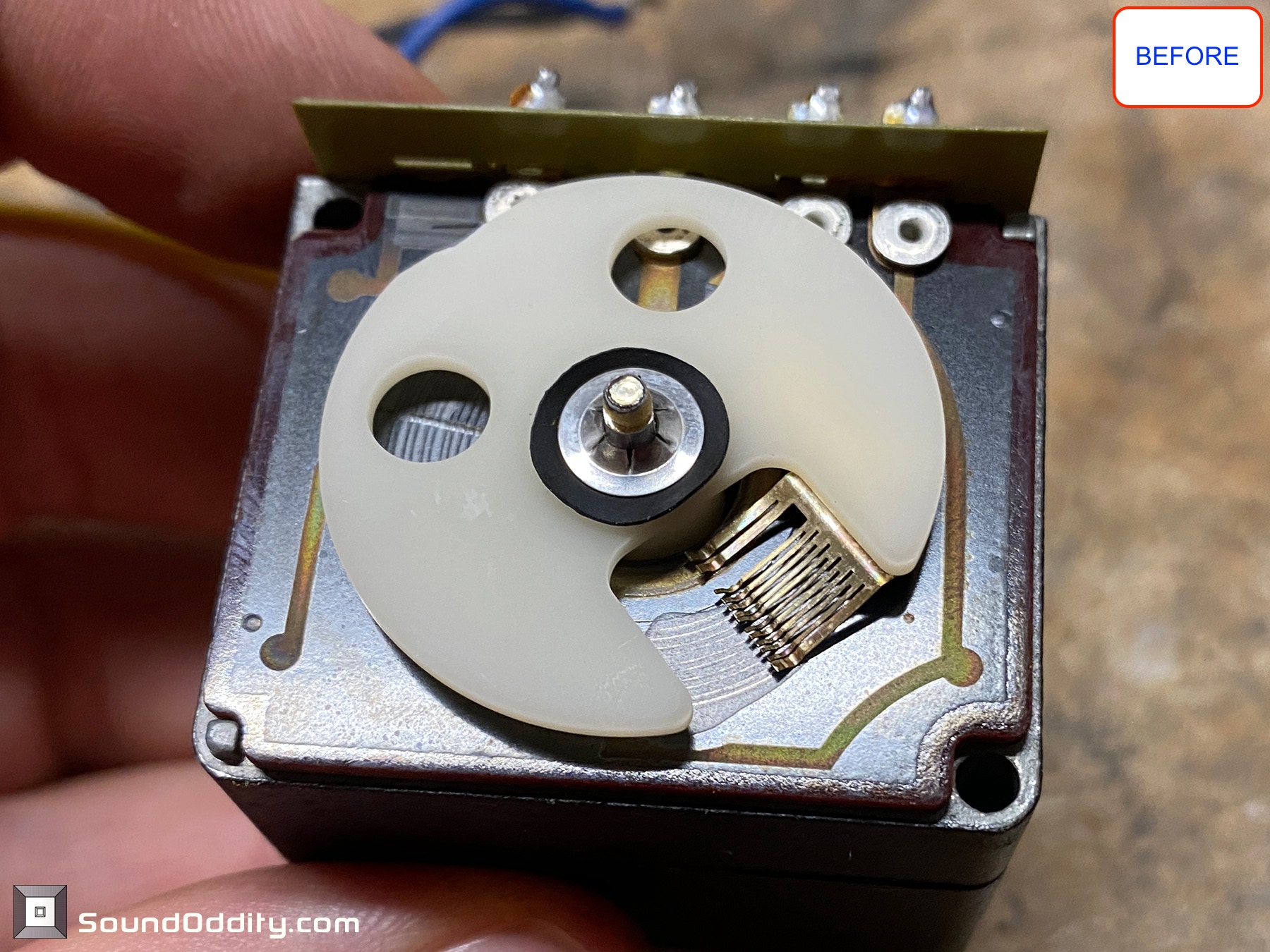

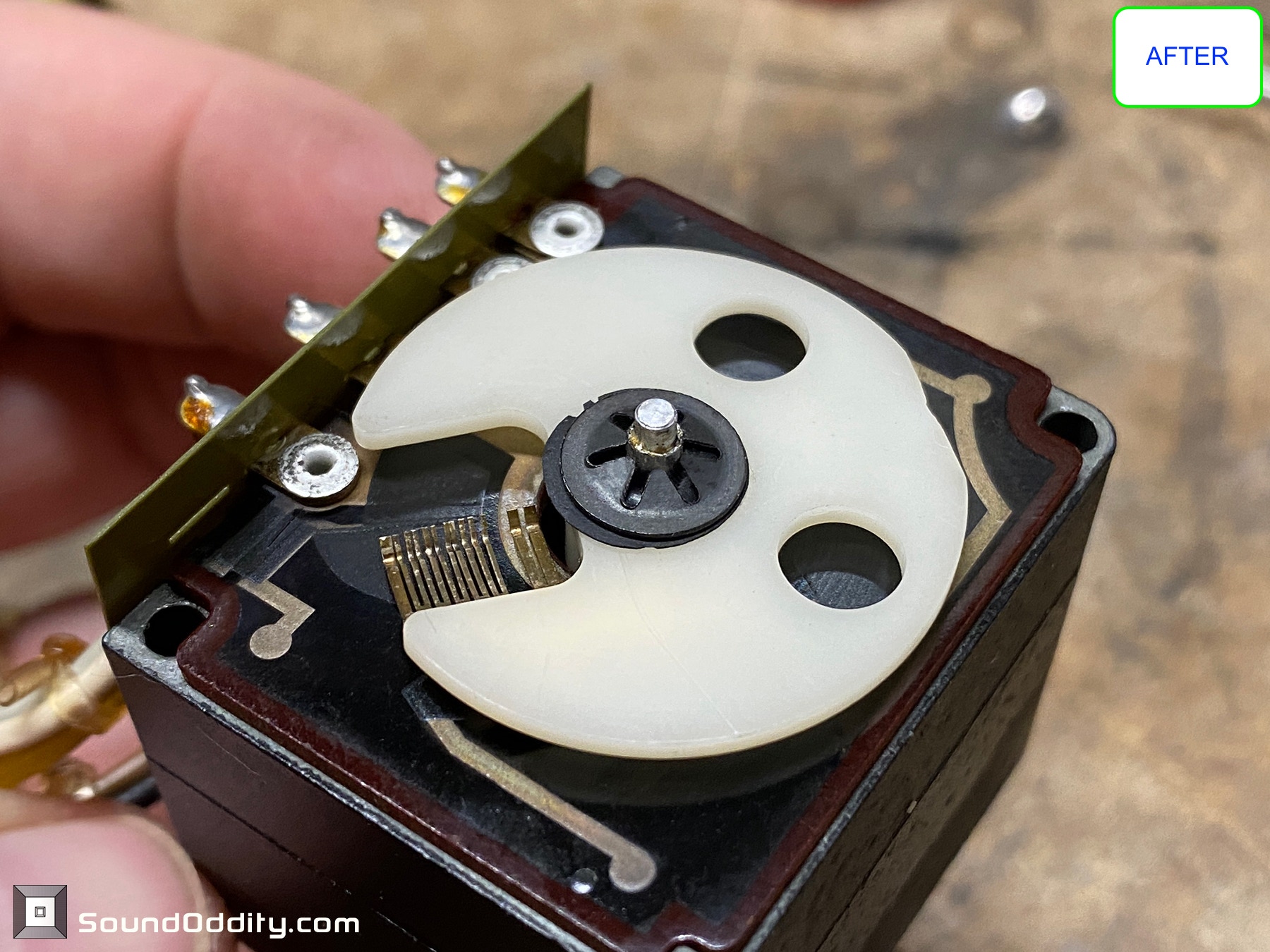

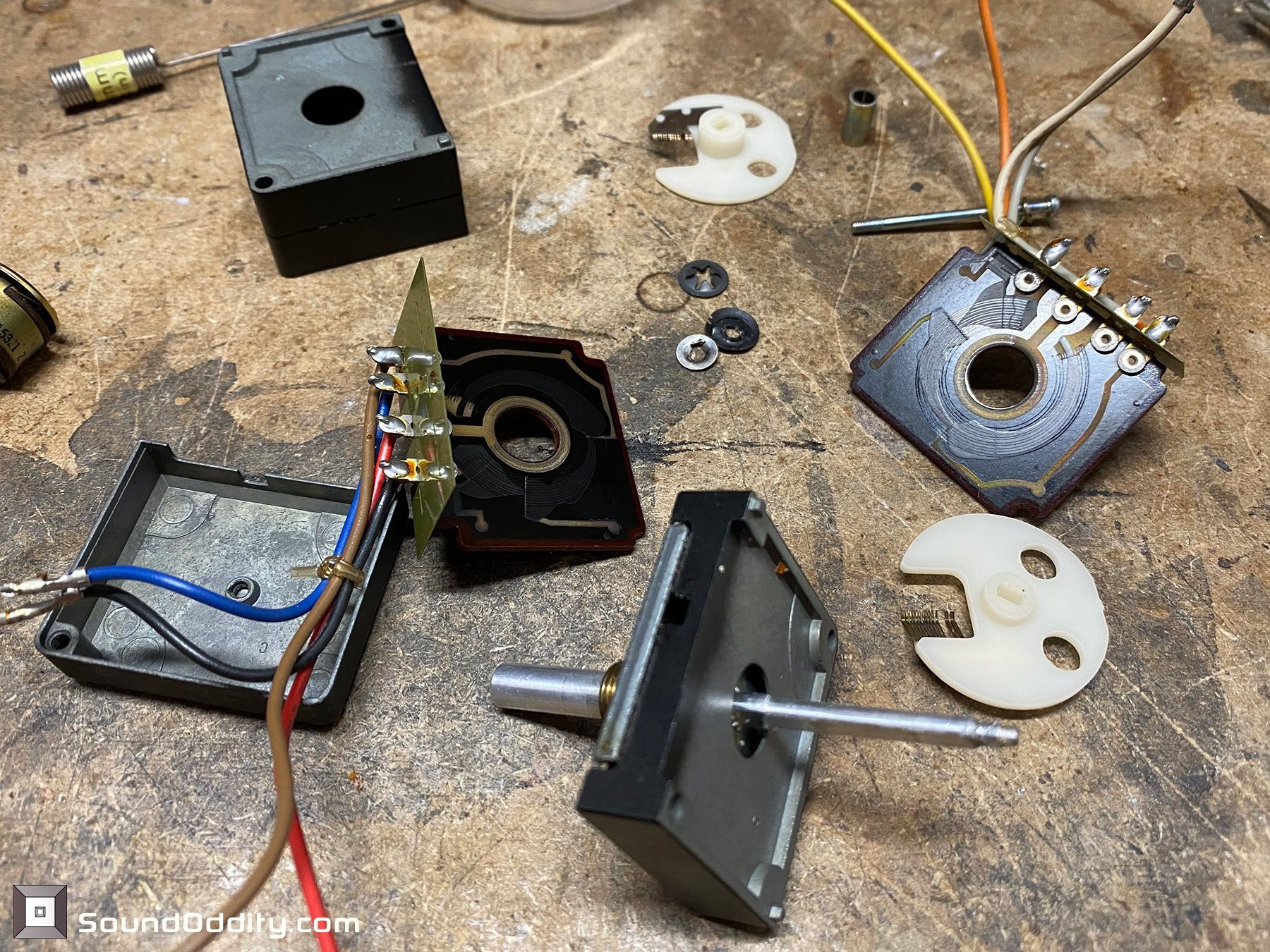

Le potentiomètre de volume est totalement démonté pour nettoyage et traitement

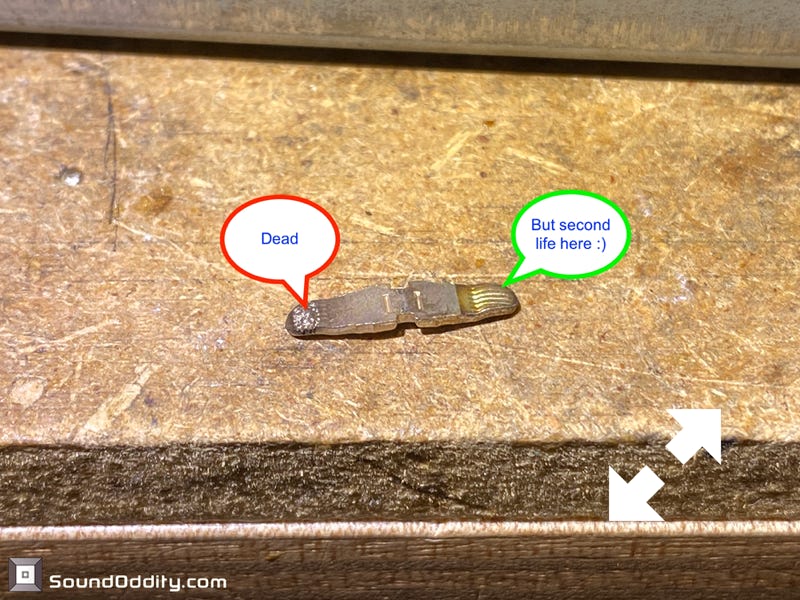

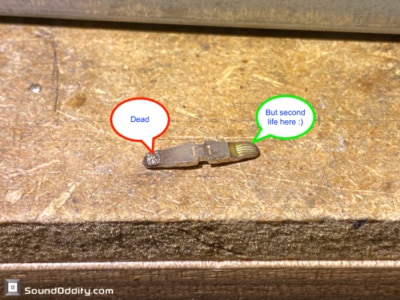

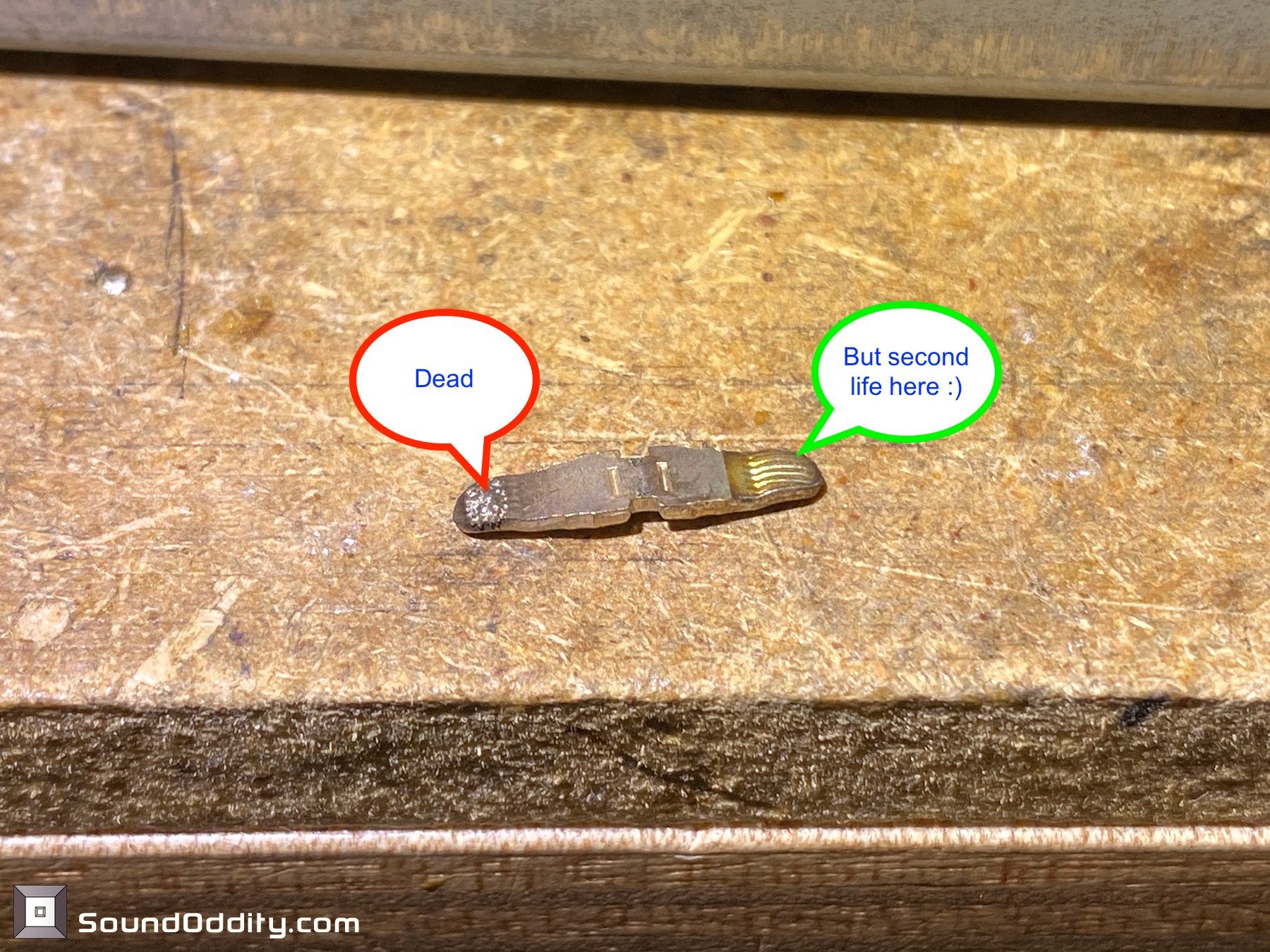

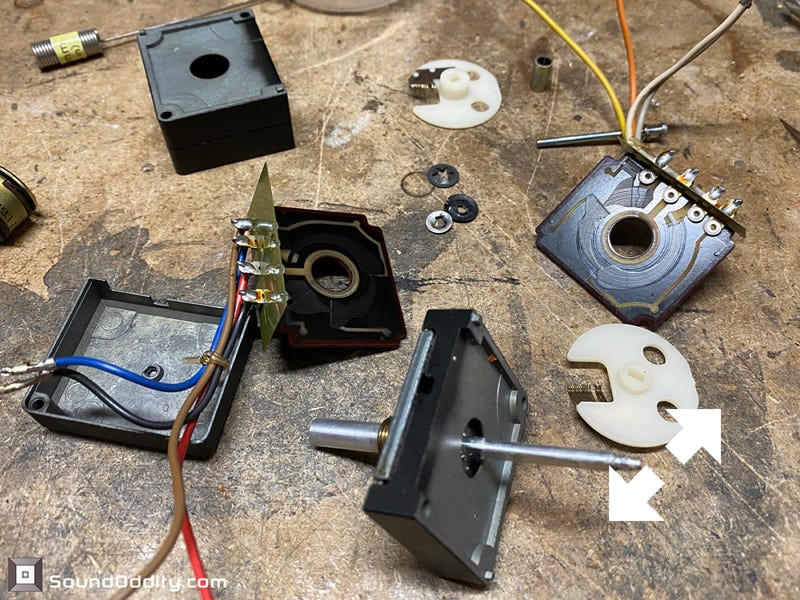

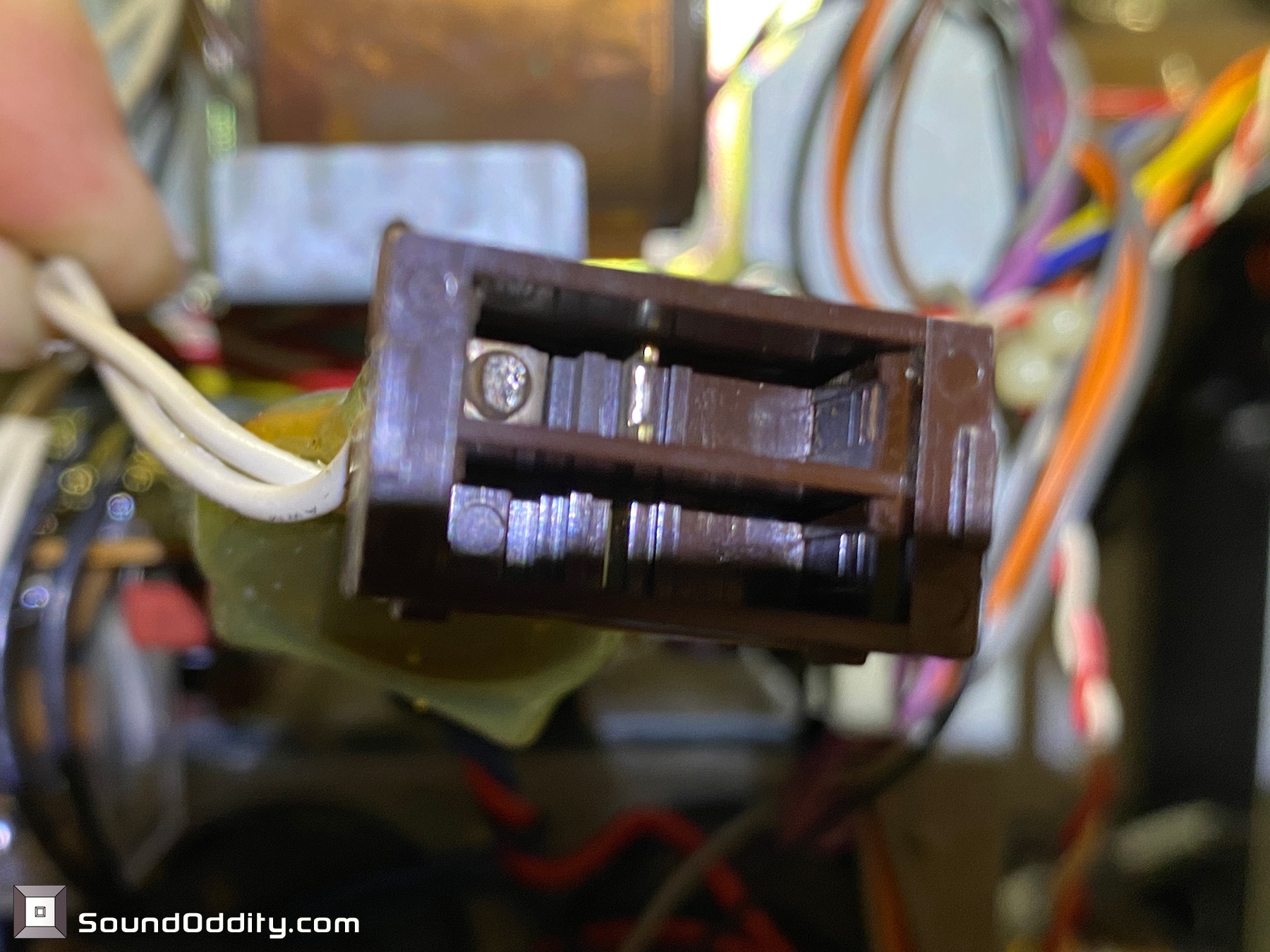

L’interrupteur ON/OFF est également ouvert pour nettoyage, traitement et inversion du levier de contact

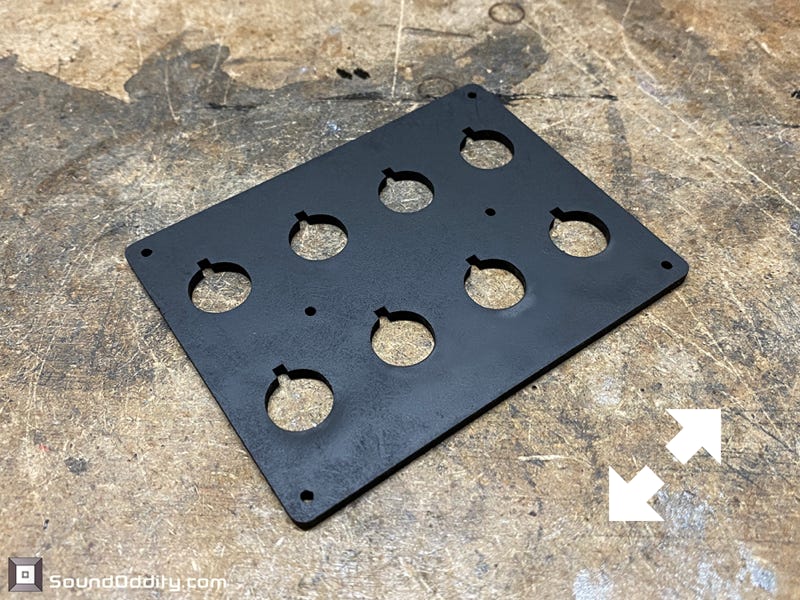

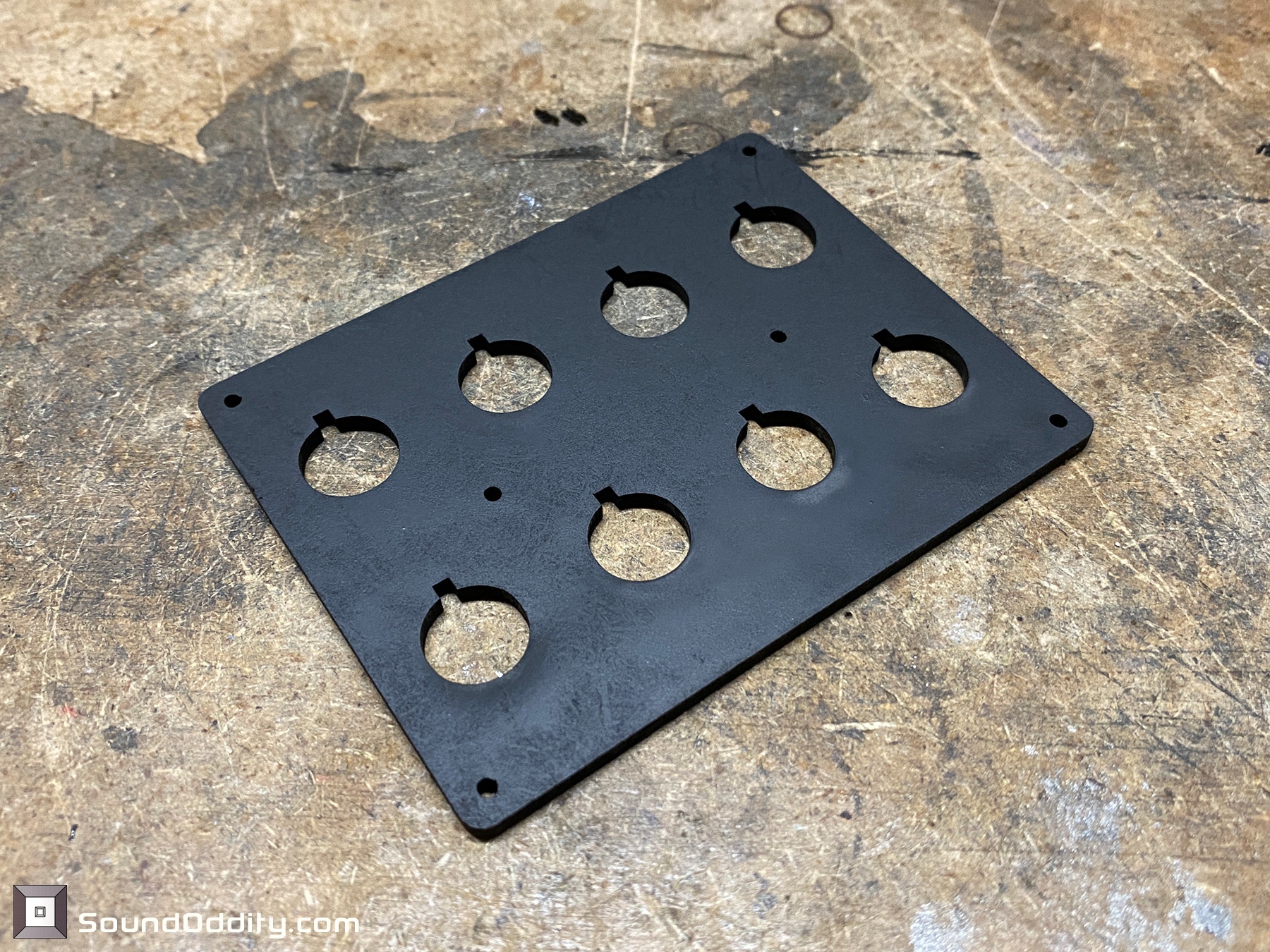

Plaque d’adaptation découpe laser réalisée sur mesure pour le montage des nouveaux borniers

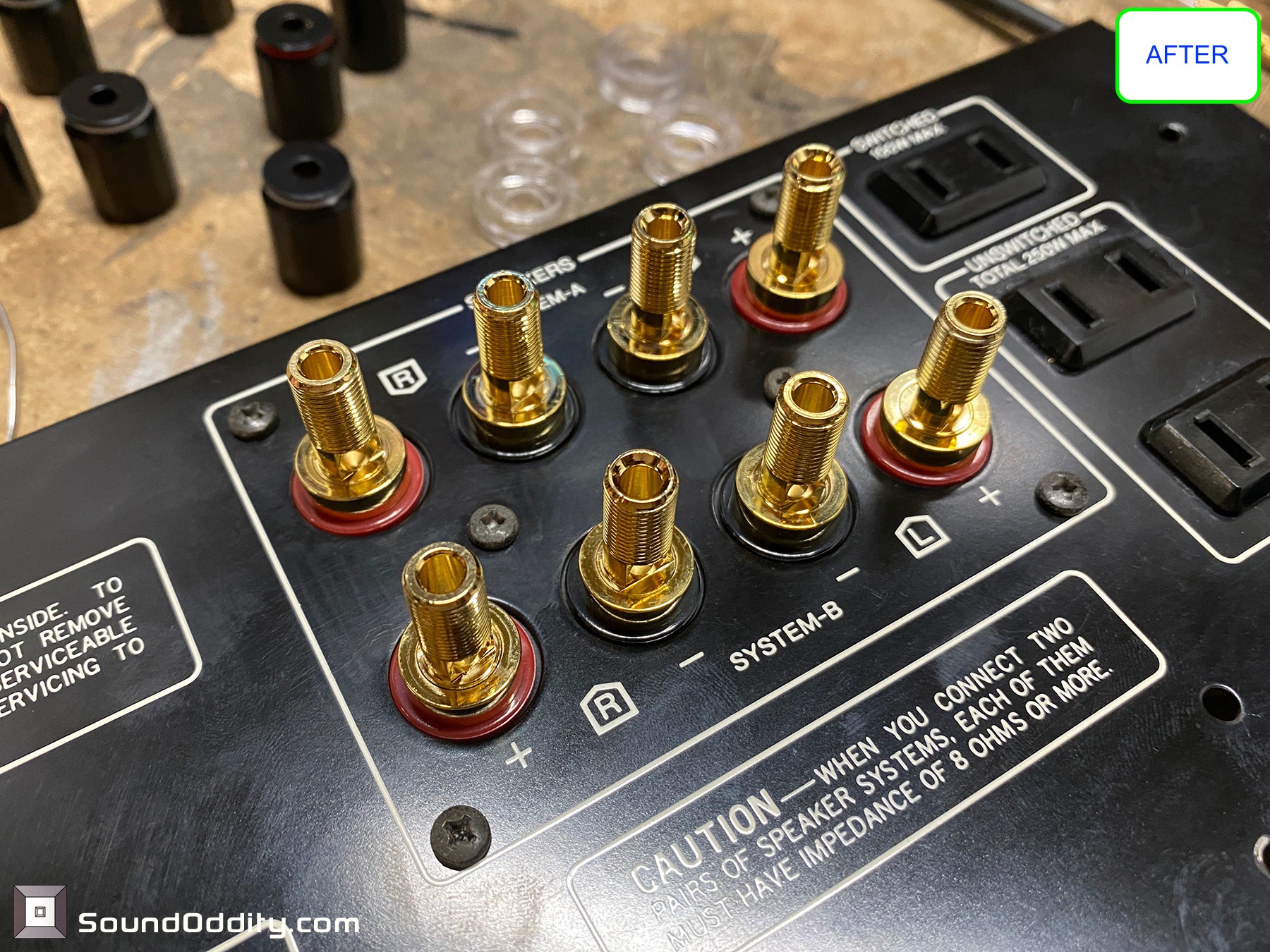

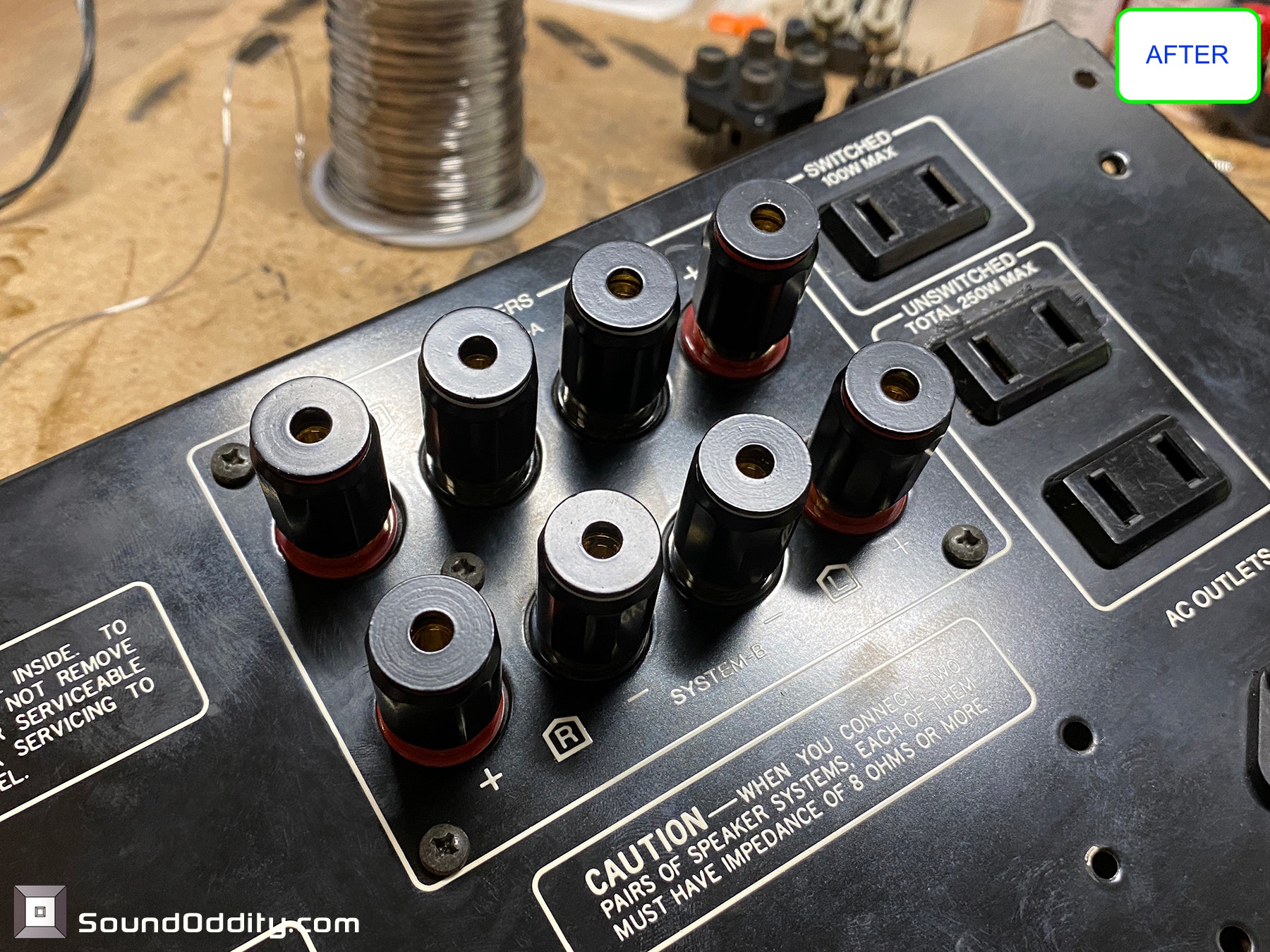

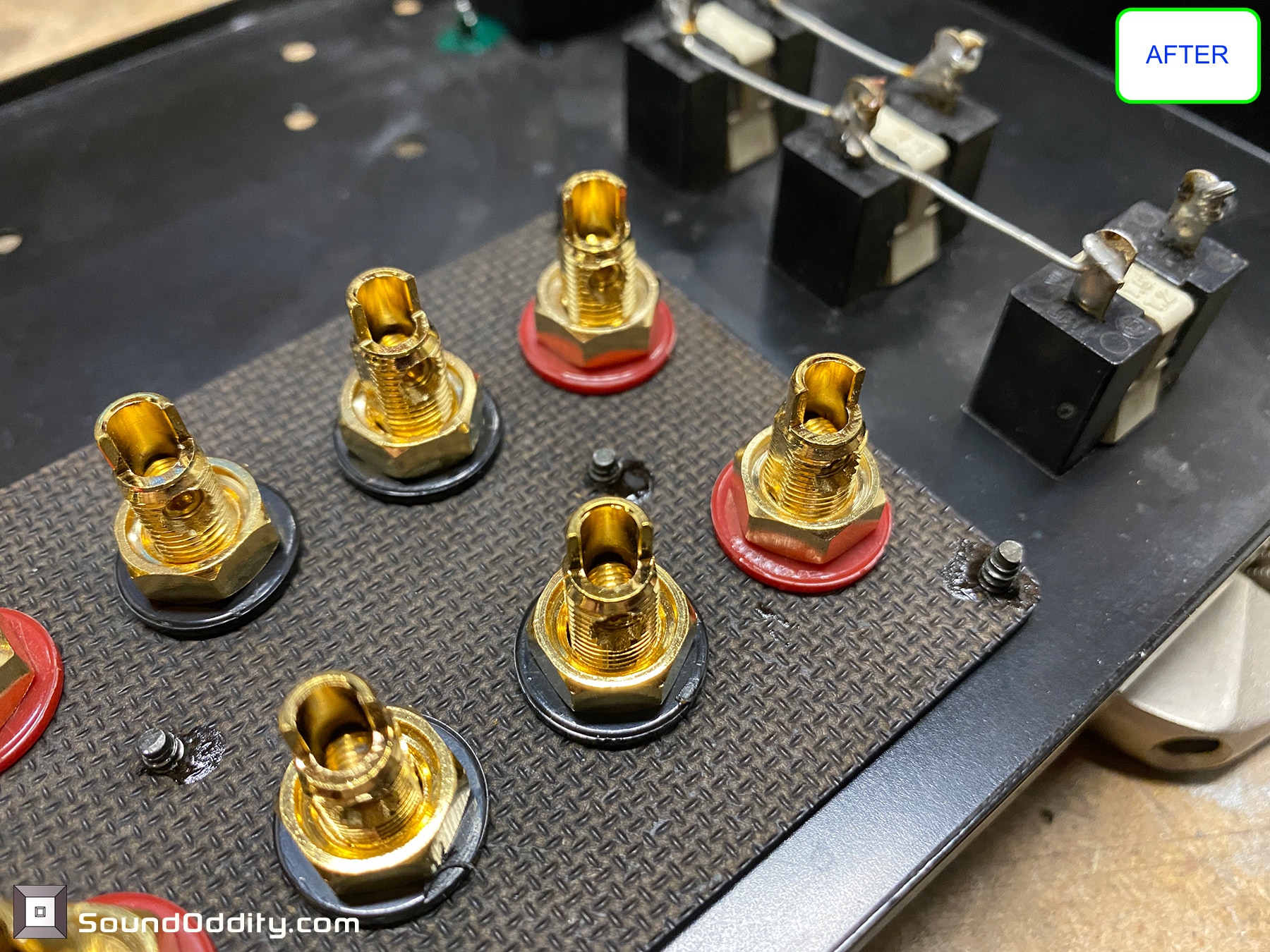

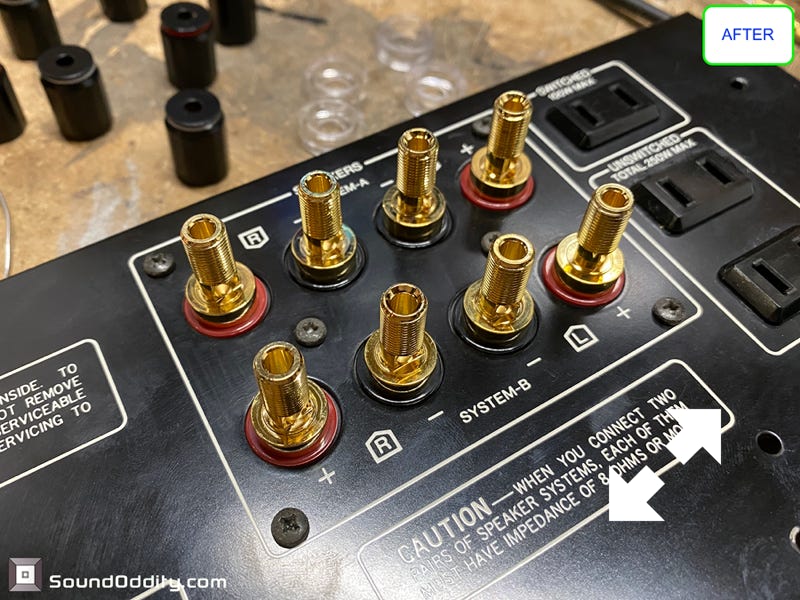

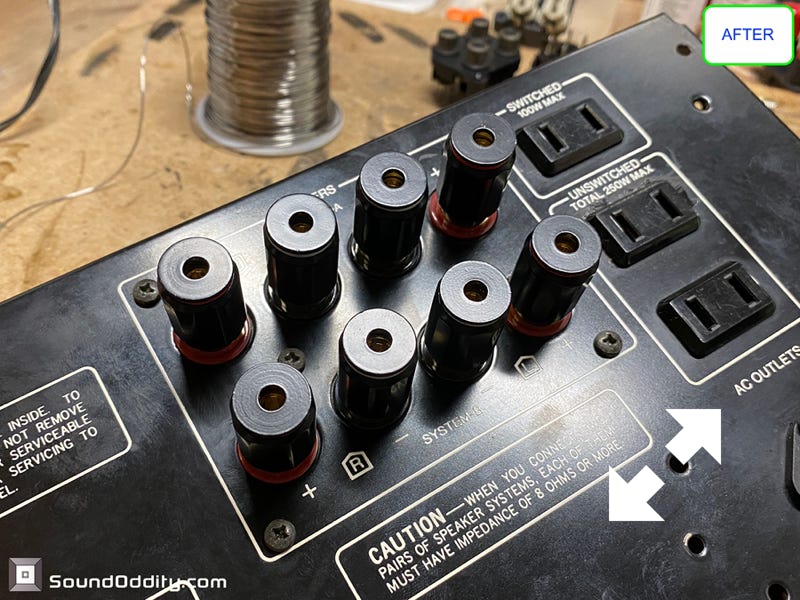

Nouveaux borniers en place

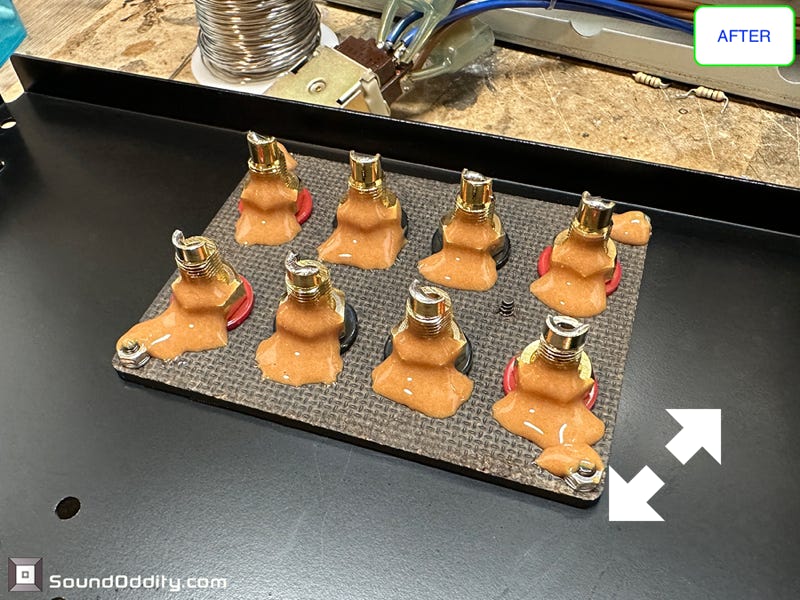

Nouveaux borniers sécurisés
Nouveaux borniers prêts à l’emploi

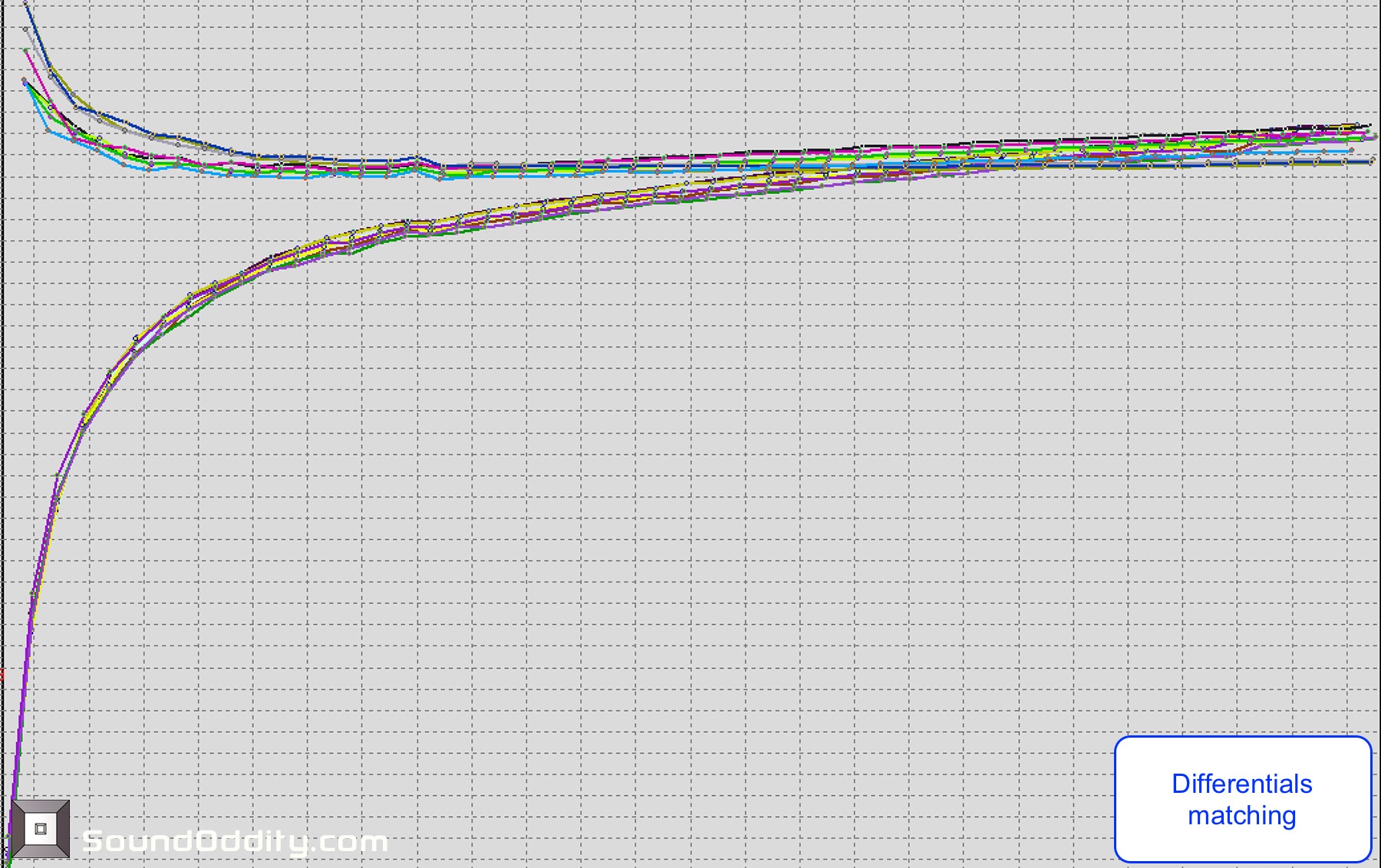

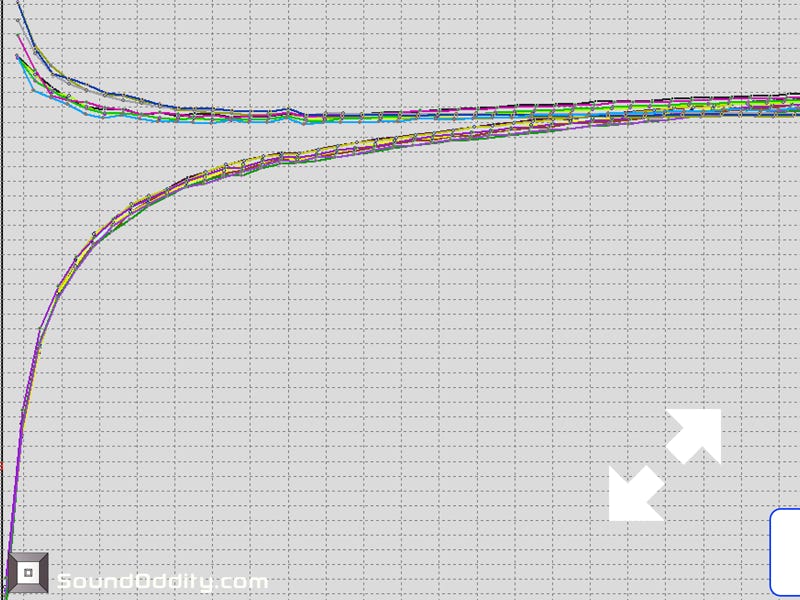

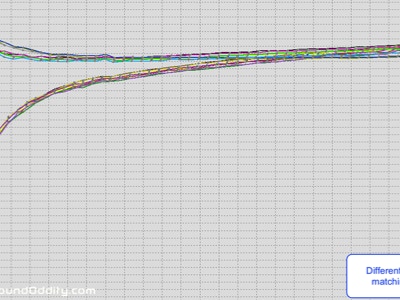

Appairage de l’étage différentiel Diamond

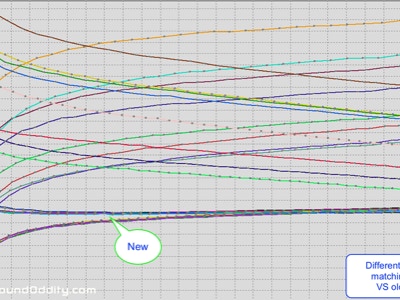

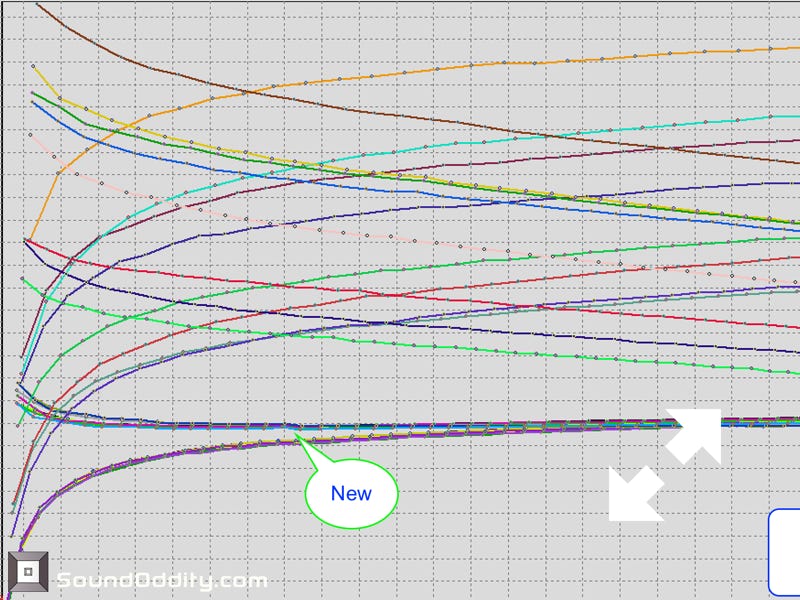

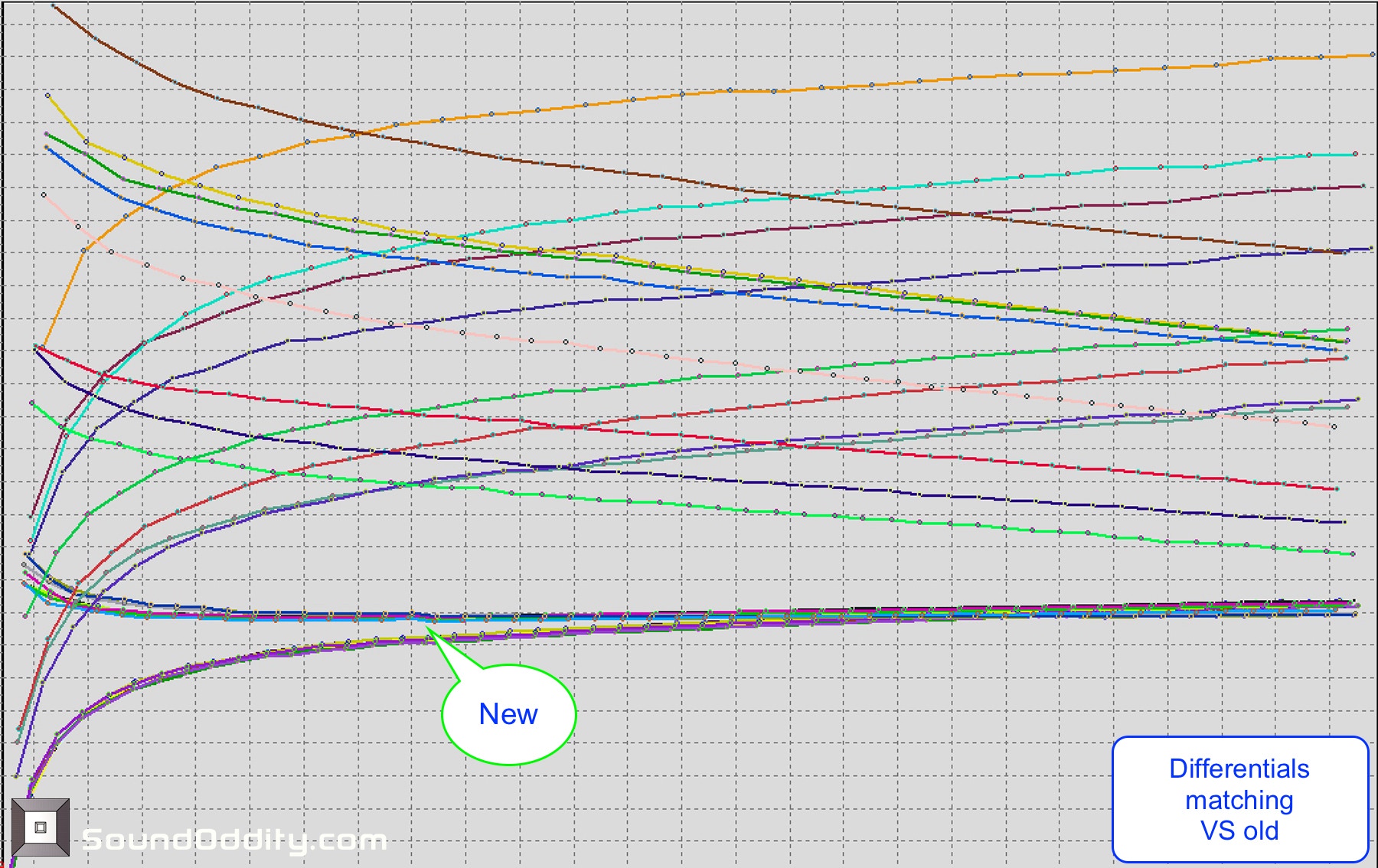

Appairage de l’étage différentiel Diamond, différence entre Avant et Après restauration

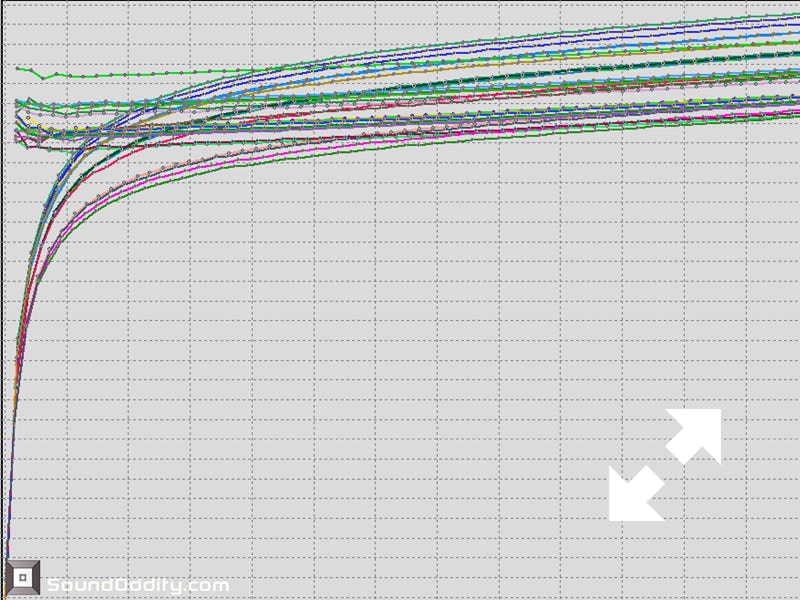

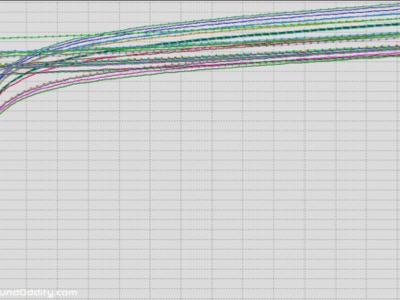

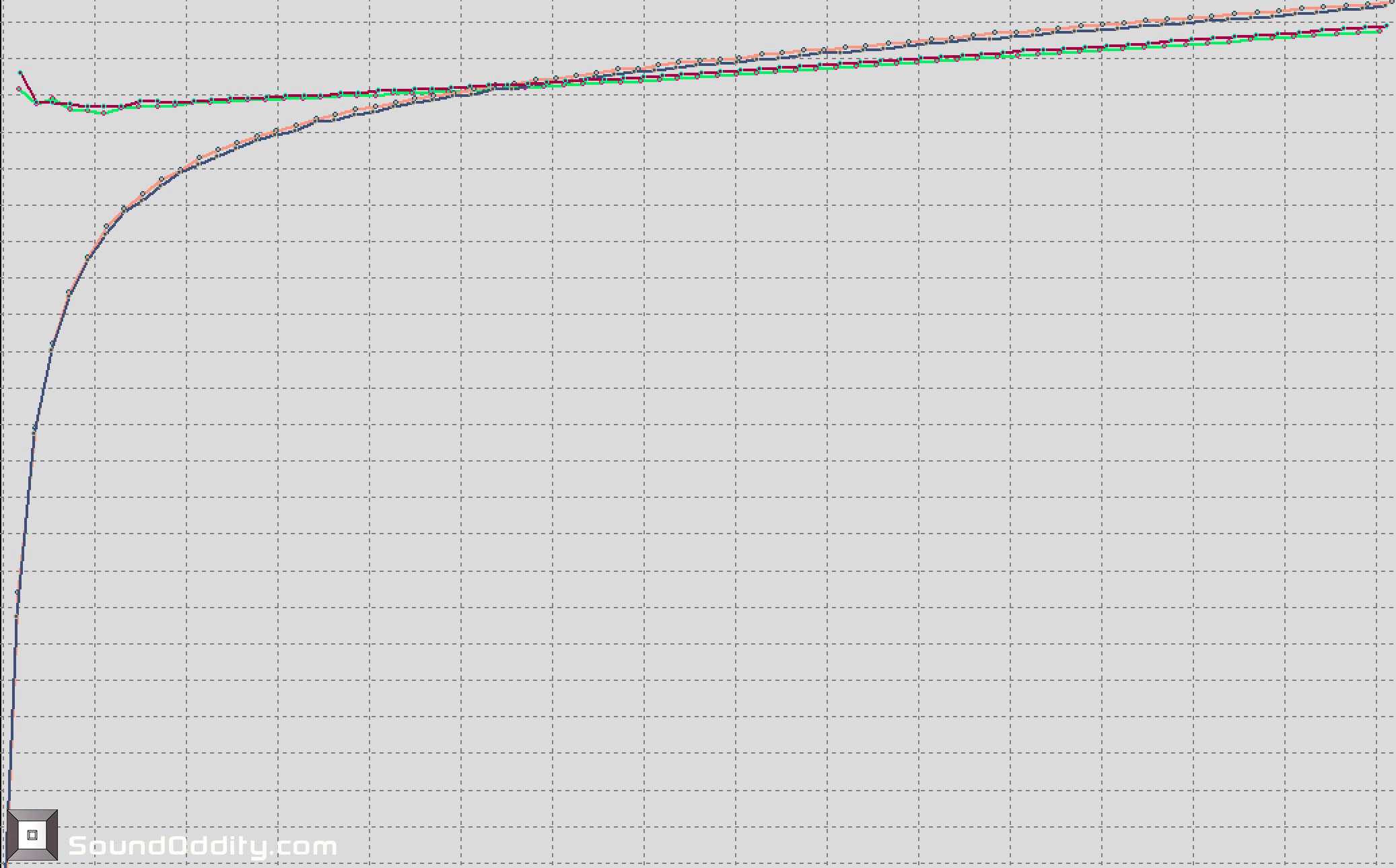

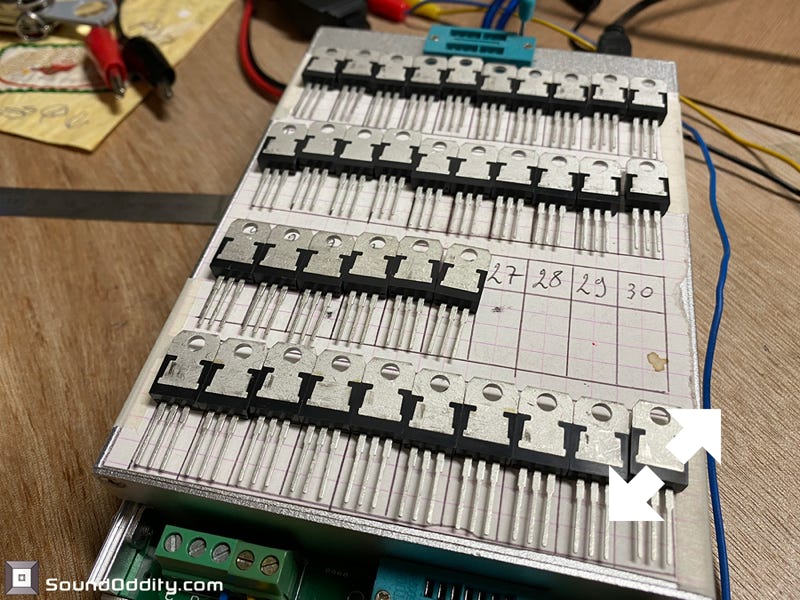

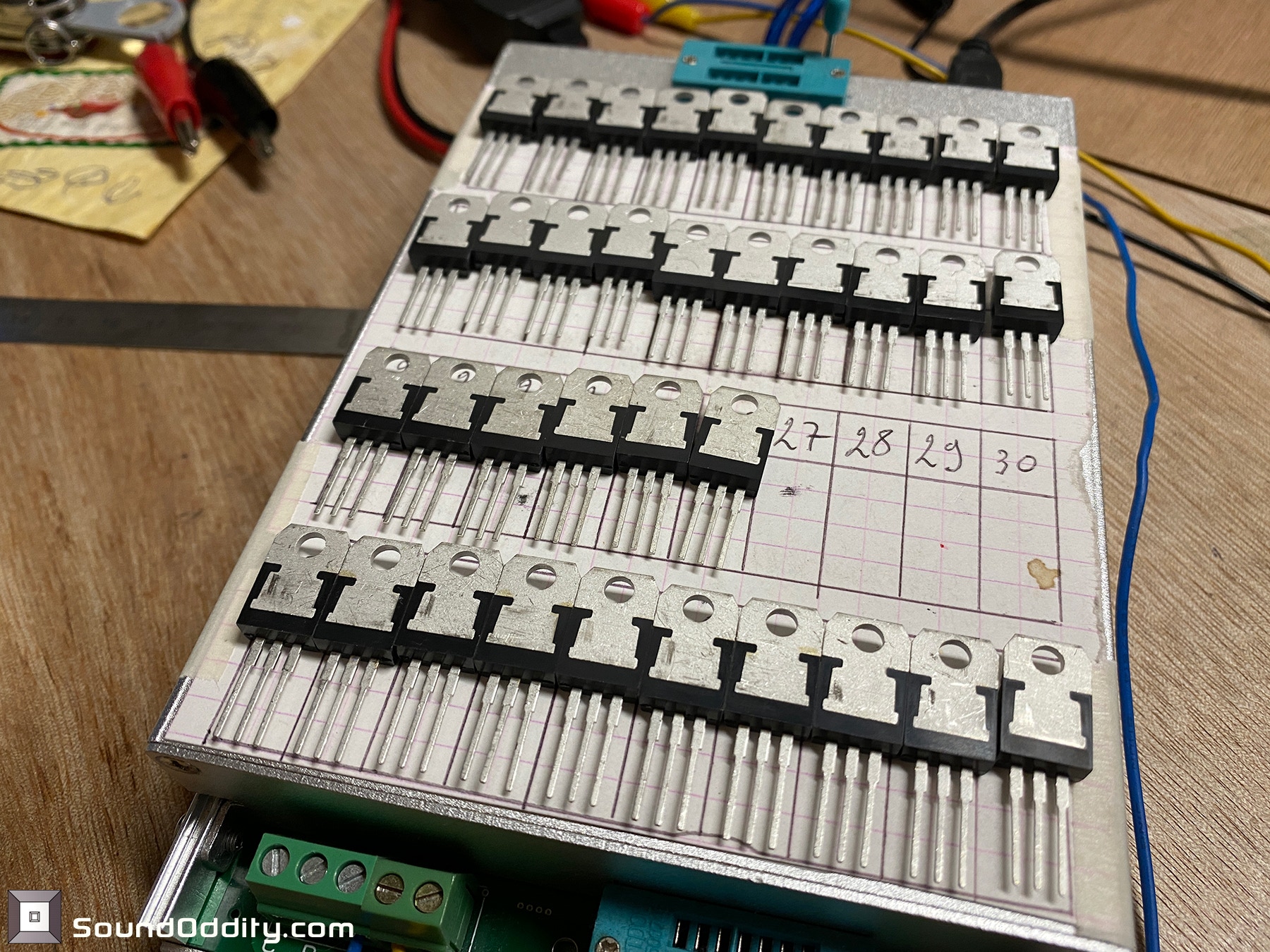

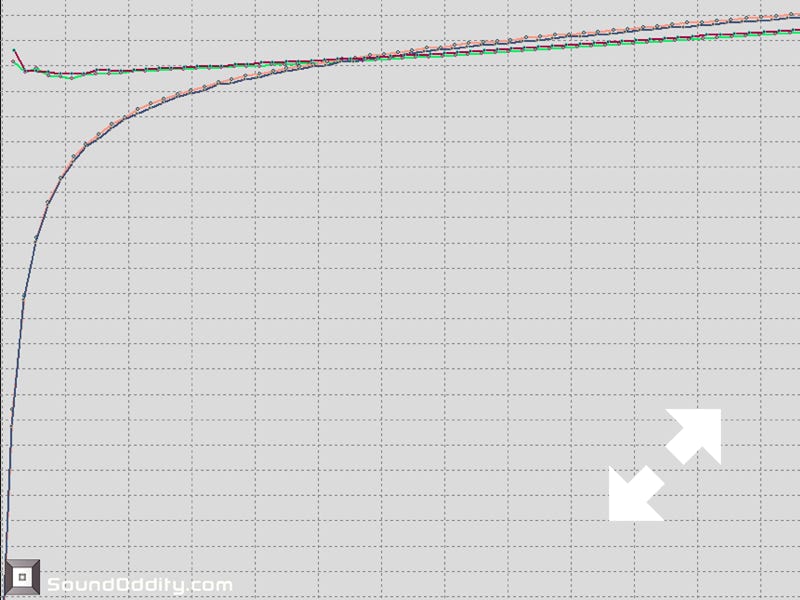

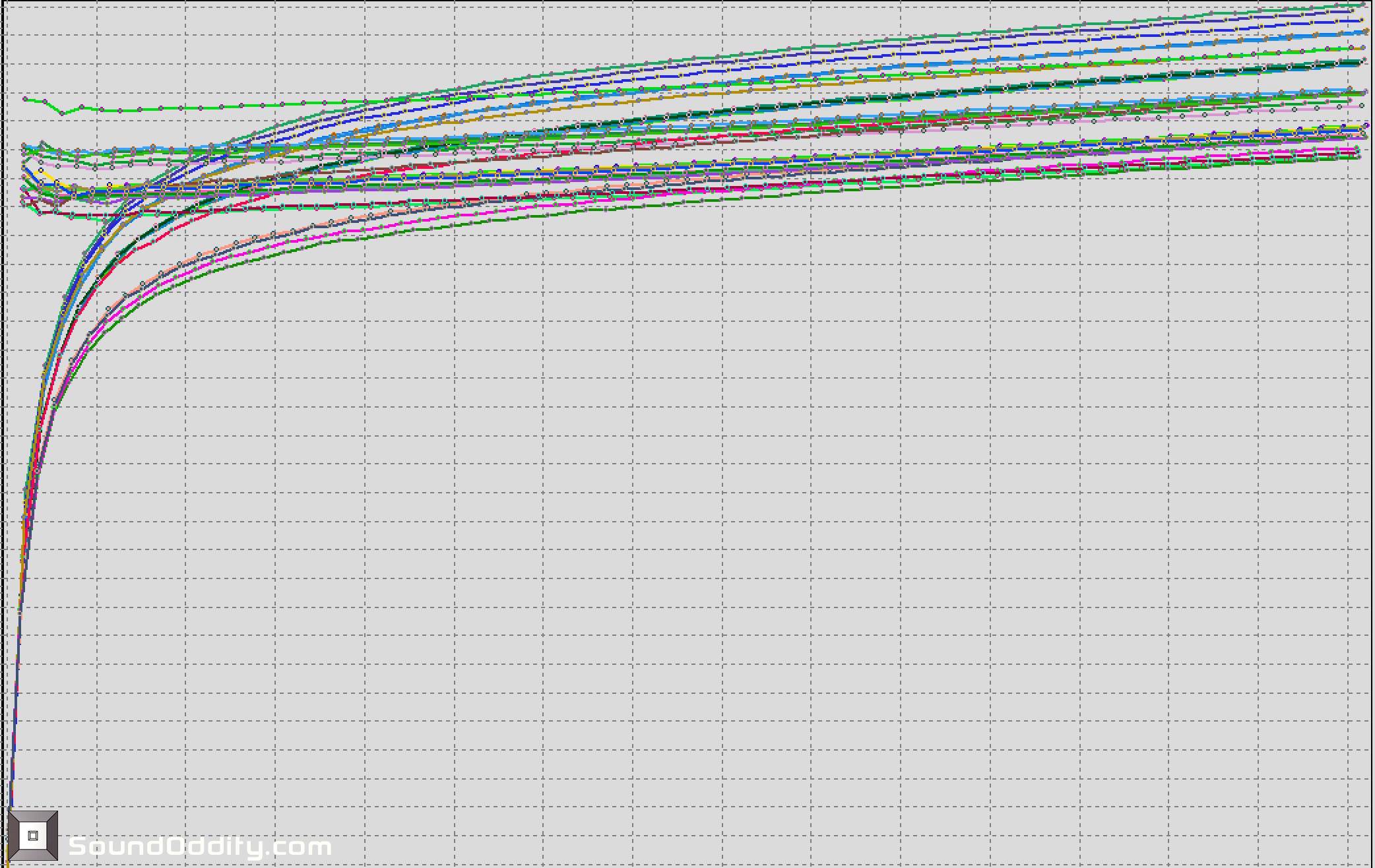

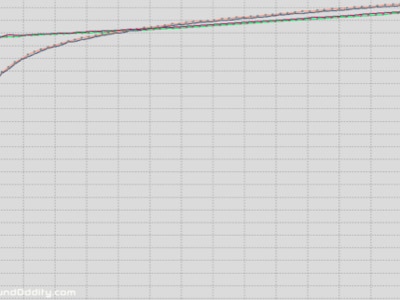

Drivers en cours de mesure et appairage
Drivers en cours de mesure et appairage
Choix final pour les nouveaux drivers

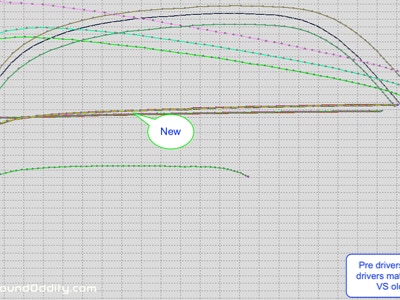

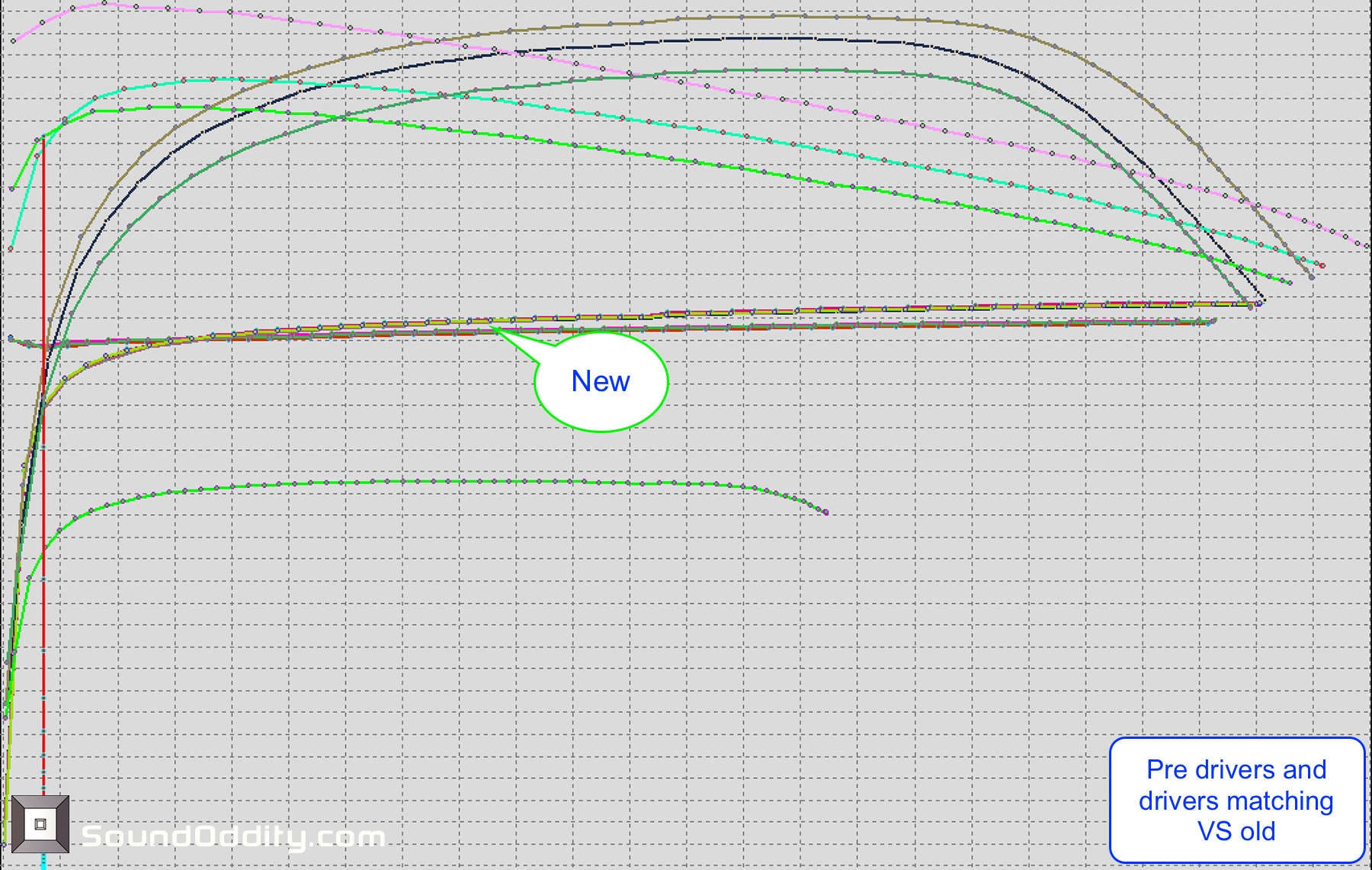

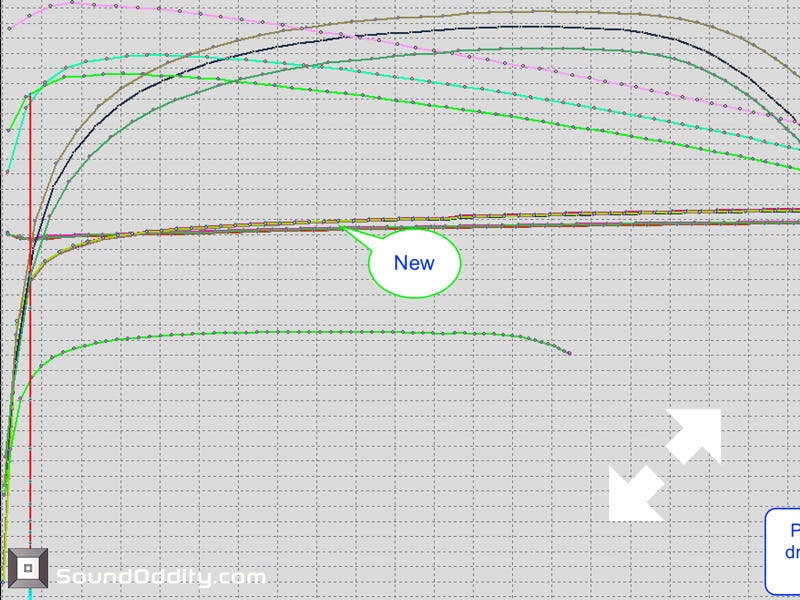

Comparaison entre les drivers d’origine et les nouveaux drivers

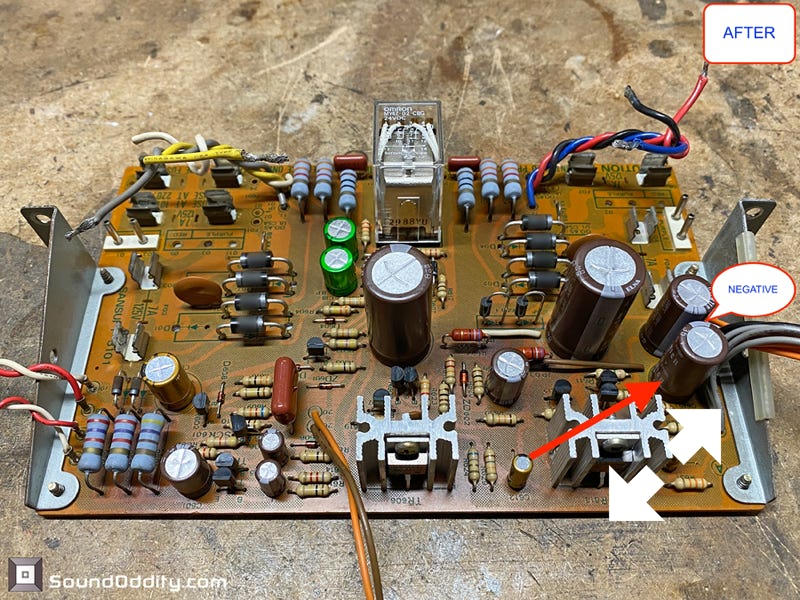

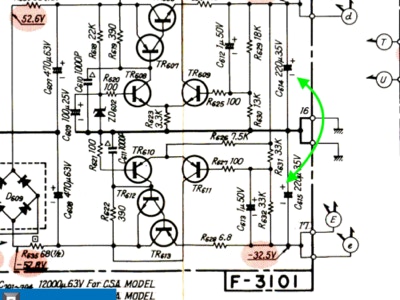

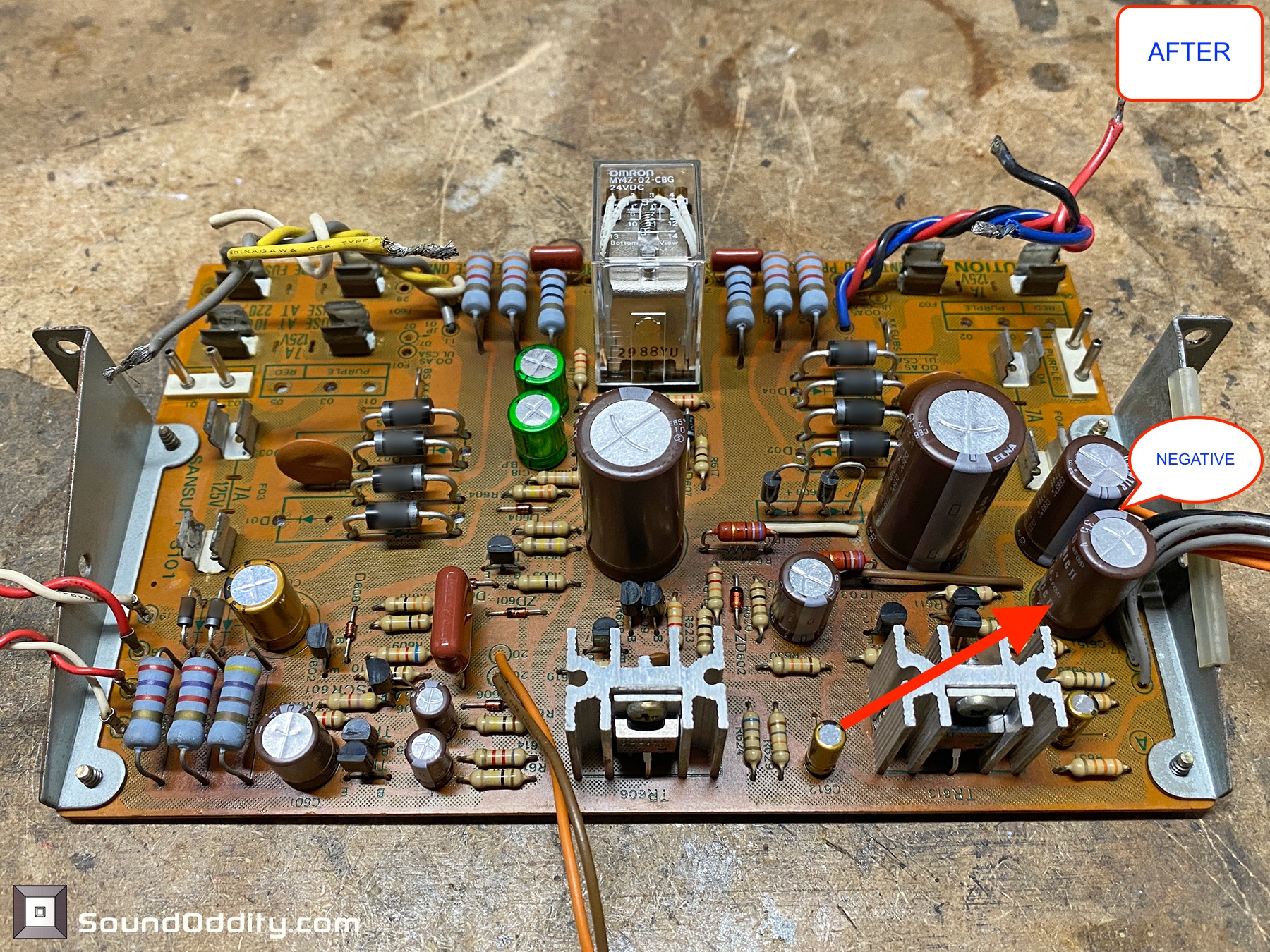

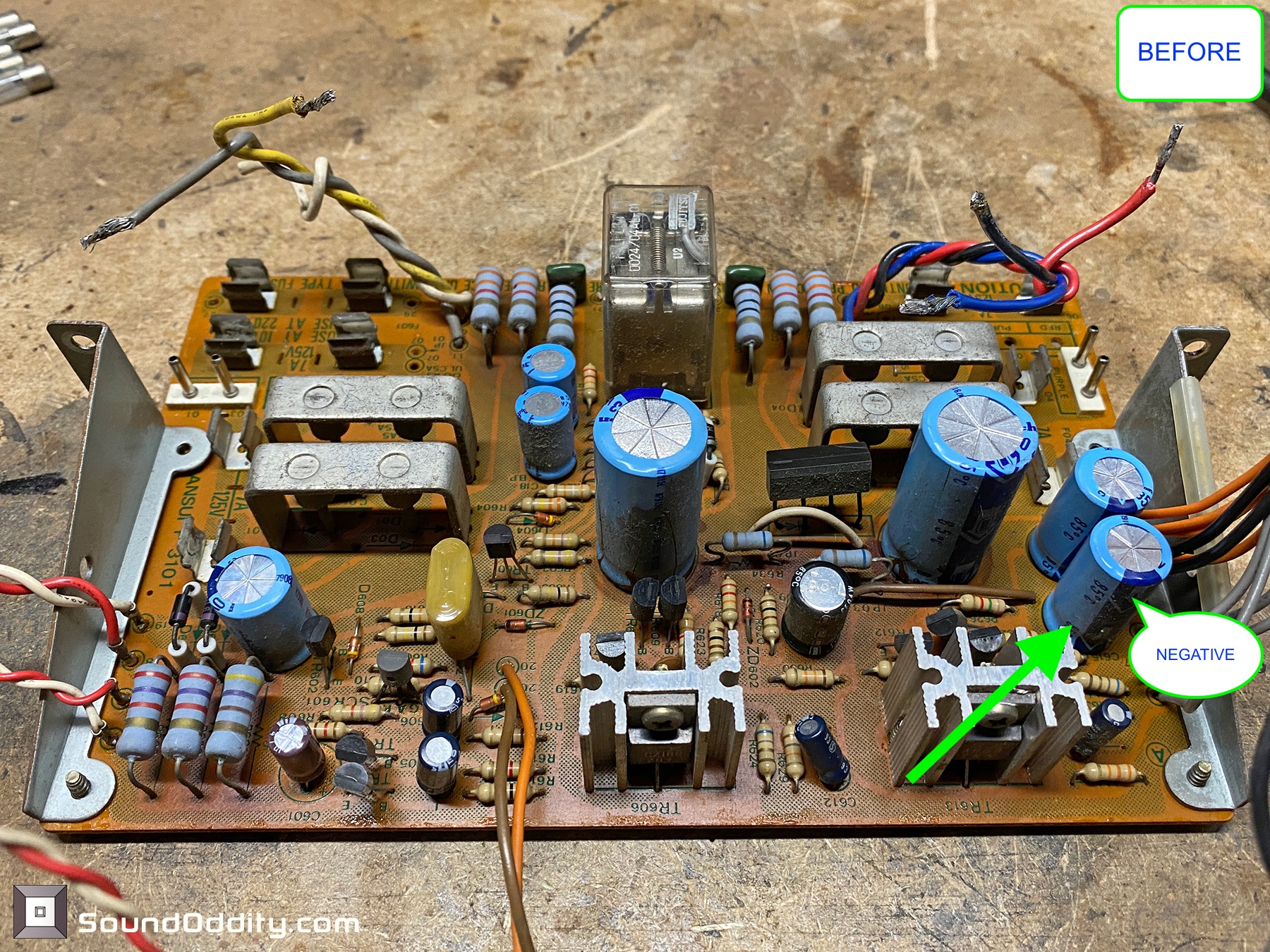

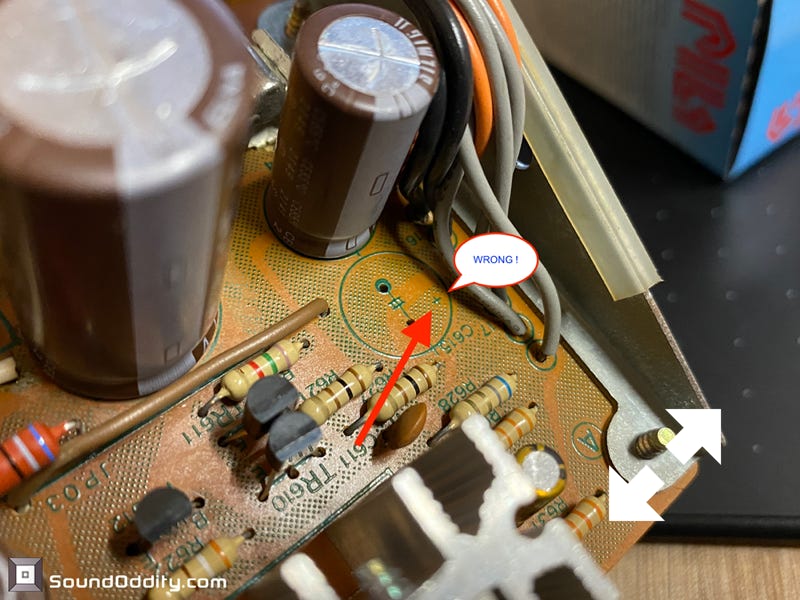

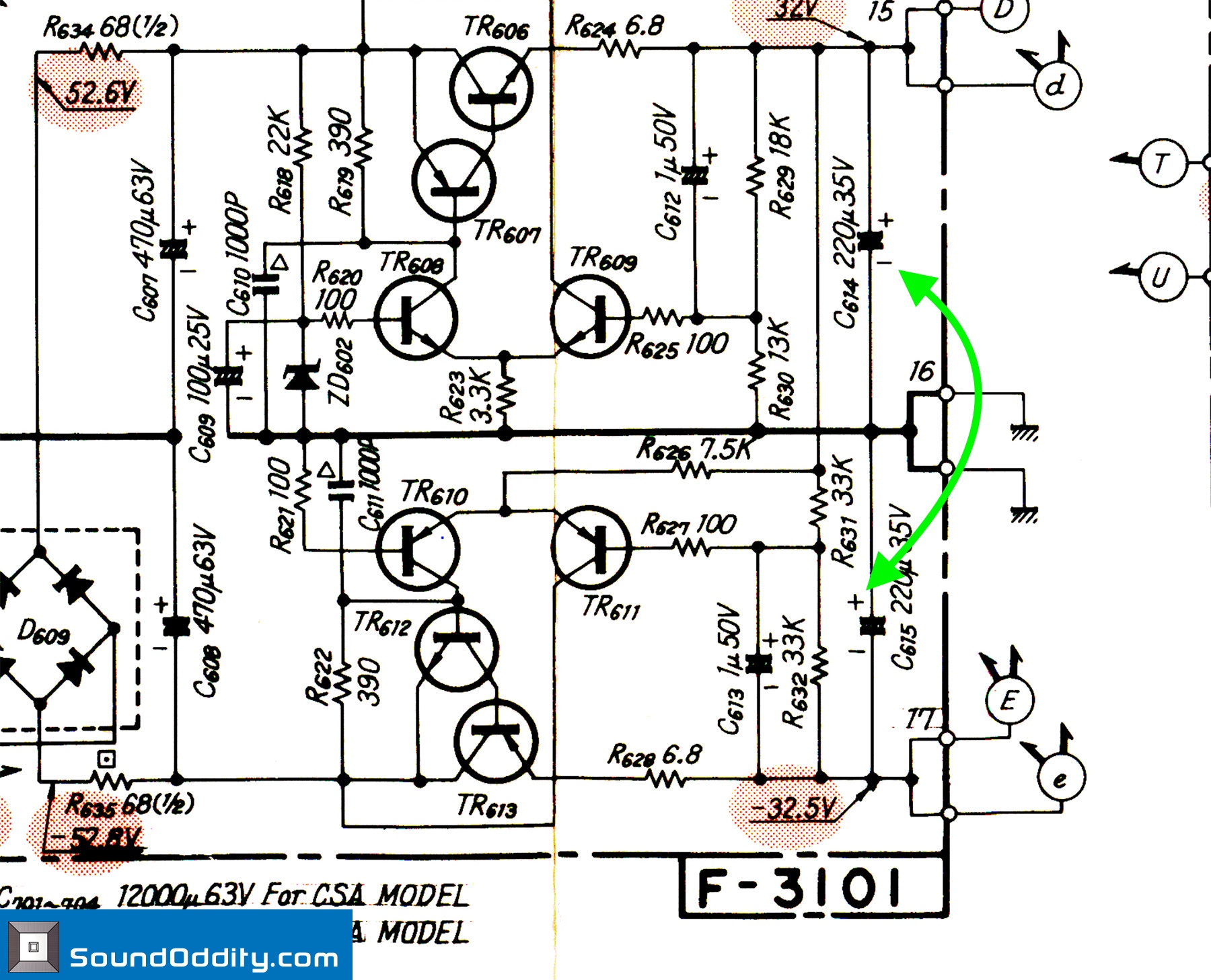

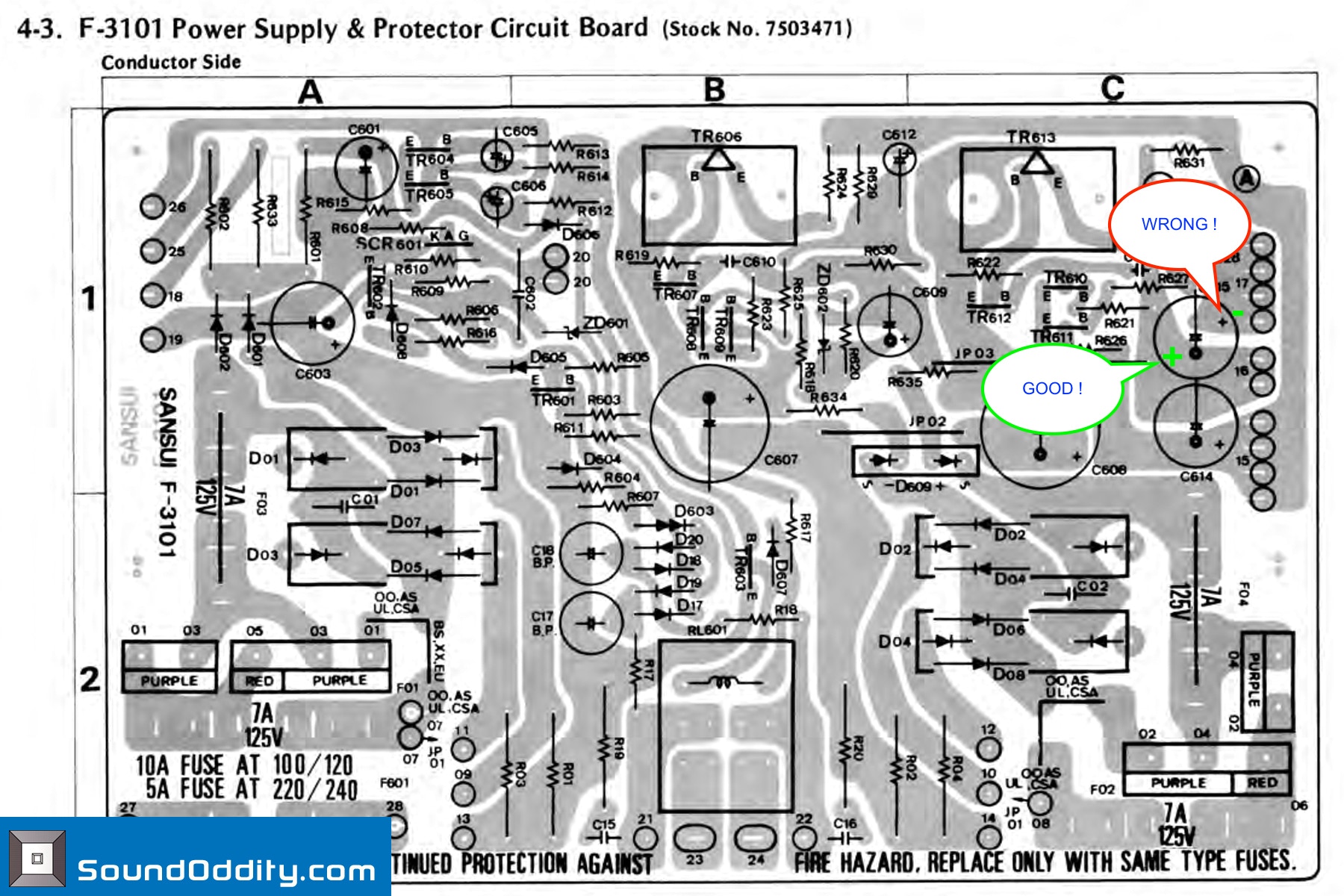

Attention ! Il y a une erreur sur la carte d’alimentation

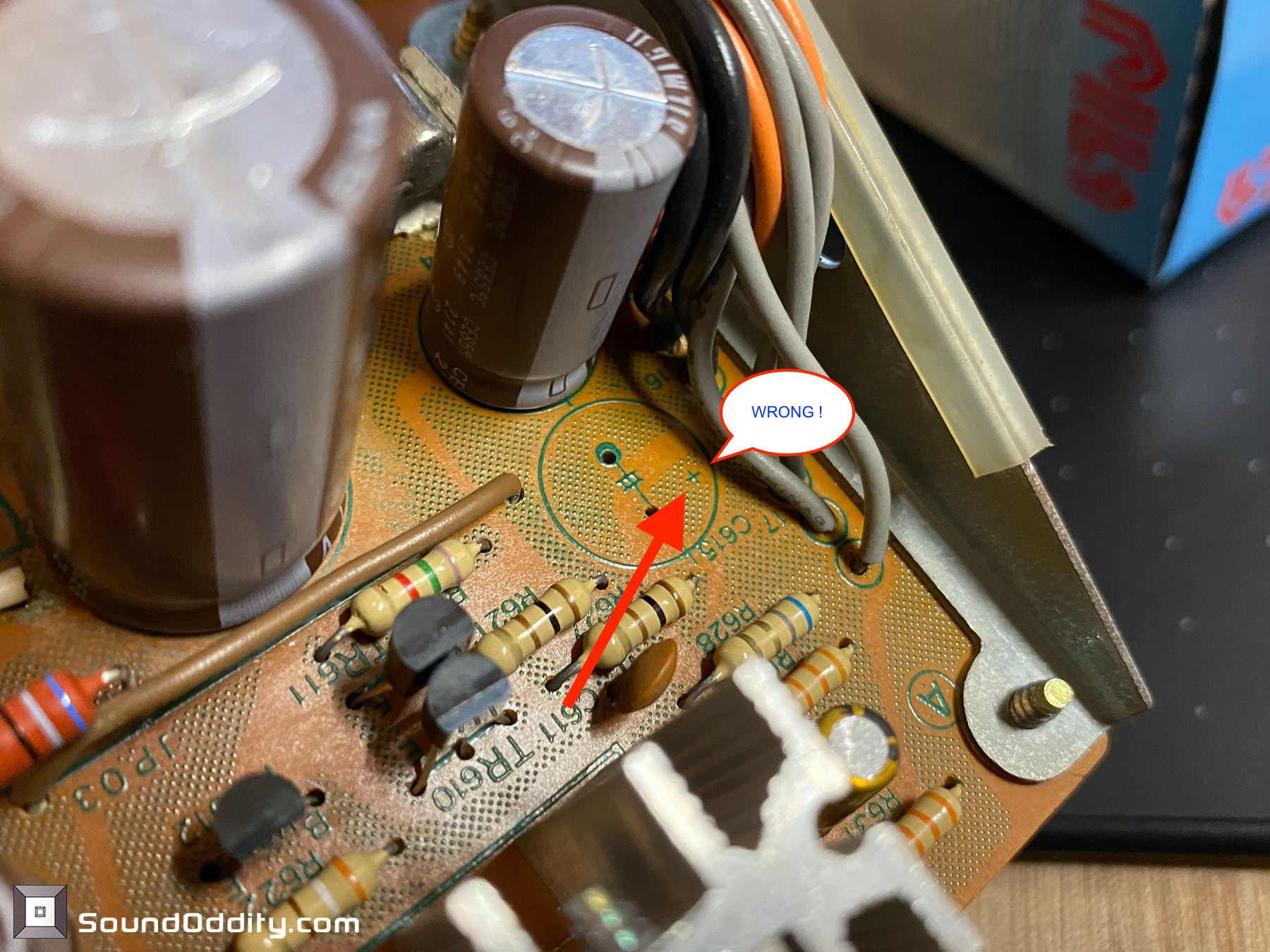

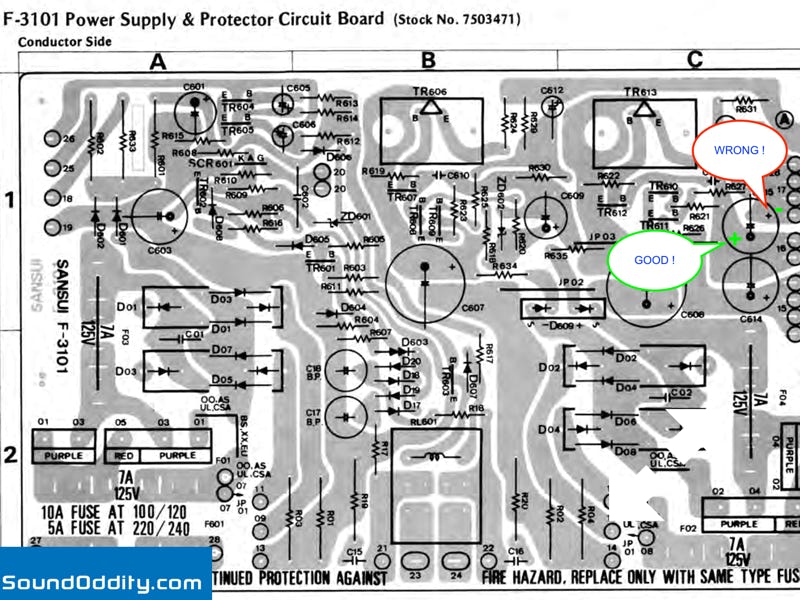

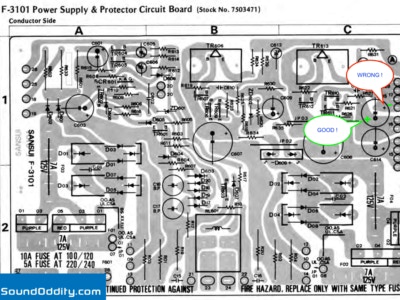

Attention ! Il y a une erreur sur la carte d’alimentation
