La référence des amplificateurs intégrés performants chez Sound Oddity. Avec sa puissance de 90W et sa conception double mono, cet appareil est capable de driver la plupart des enceintes avec une impédance minimale supérieure ou égale à 4ohm. Contrairement à son prédécesseur le AU-717, le AU-719 dispose d’un étage différentiel Diamond propriété de Sansui qui apporte une couche supplémentaire dans sa performance : Plus de contrôle, de définition, de transparence, de respect des timbres, de punch et tout ça en gardant le côté chaleureux et charnel du 717. Ses qualités premières : grande transparence avec richesse des timbres, punch et maîtrise dans le grave, puissance sonore contrôlée, image stéréophonique 3D, des voix sublimes…
Le choix des composants pour sa remise à neuf et optimisation est le fruit d’un long et coûteux travail de recherche ainsi que de nombreuses itérations pour arriver à ce résultat qui surpasse la version d’origine. Tous les transistors sont remplacés et appairés, y compris les transistors de sortie, pour une fiabilité maximale sur les 40 prochaines années. Cette sélection de composants est gardée secrete (références de certains composants effacées) et nul part ailleurs vous n’entendrez un Sansui AU-719 sonner de cette façon. Si vous avez un AU-717, AU-517, AU-719 ou AU-519, non restauré ou pas correctement restauré, Sound Oddity est l’atelier qu’il vous faut ! Je fais la remise à neuf et optimisation de ces appareils en standard et propose différentes versions suivant votre budget. Visitez la rubrique Livraison et contactez moi pour plus d’informations.
Cet appareil est souvent proposé à la vente sur la boutique en ligne Sound Oddity dans sa mouture Japonaise AU-D607, avec transformateurs toriques audio. Elle est la plus aboutie selon moi car totalement double mono, de l’entrée phono jusqu’à la sortie HP et elle possède en plus une entrée phono MC. Disponible sur commande en différentes version selon votre budget : différentes options de connectiques, entrée Bluetooth, télécommande, etc. Me contacter pour plus d’informations.
L’optimisation s’améliore au fil des années et des «rétrofittages» peuvent être proposés au clients qui souhaitent bénéficier des dernières avancées Sound Oddity.
- Remplacement de tous les condensateurs chimiques et beaucoup d’autres par du haut de gamme Nichicon, Elna, Mica Argent, MKP… Appairage et remplacement de tous les petits transistors. Remplacement de toutes les diodes, de quelques résistances, du relays de sortie par un Omron haut de gamme, des cables d’entrées par du Mogami.
- Montage d’ embases RCA et borniers Haut-Parleurs haut de gamme plaqué OR, d’un potentiomètre ALPS avec télécommande, d’un récepteur Bluetooth APTX, d’un cable d’alimentation haut de gamme.
- Nettoyage et traitement de tous les contacteurs et potentiomètres
- Contrôles à l’oscilloscope et tests d’écoute.
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

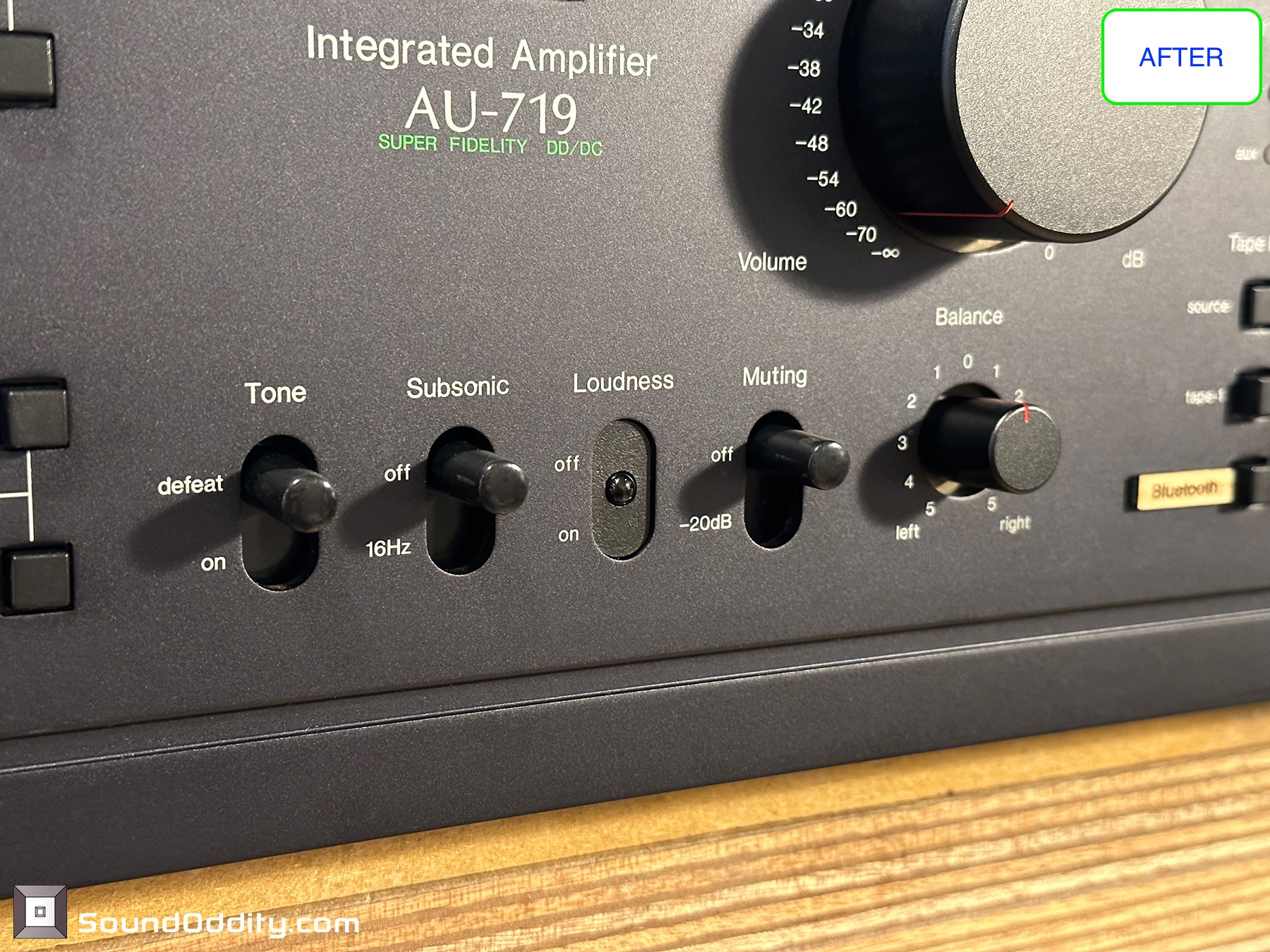

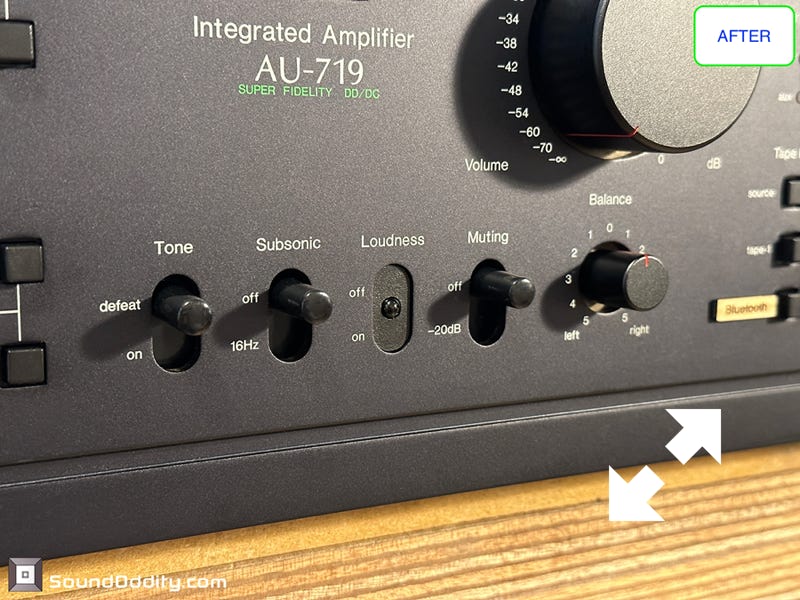

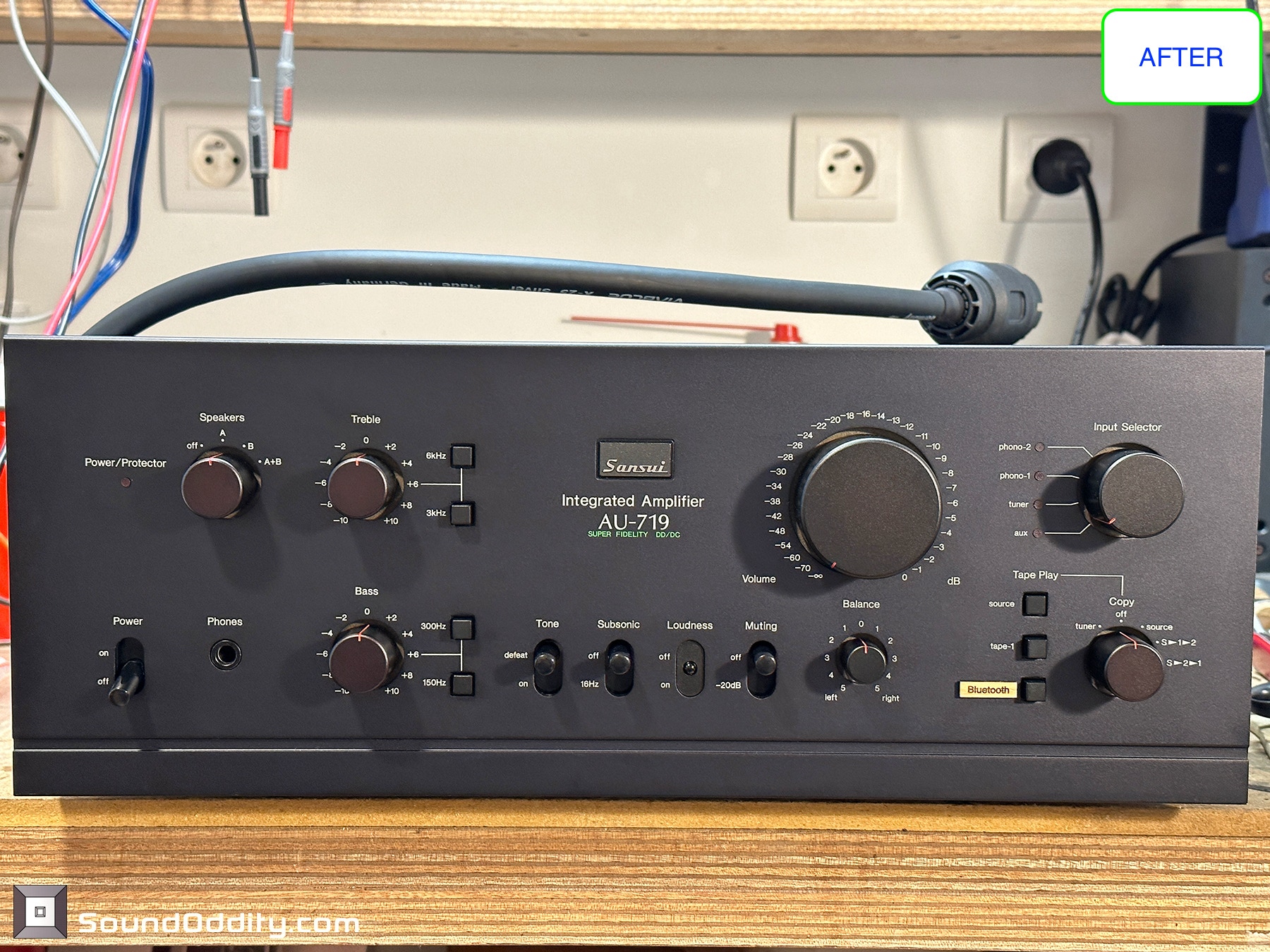

Gros plan sur la led de réception de la télécommande en lieu et place du bouton Loudness alors supprimé

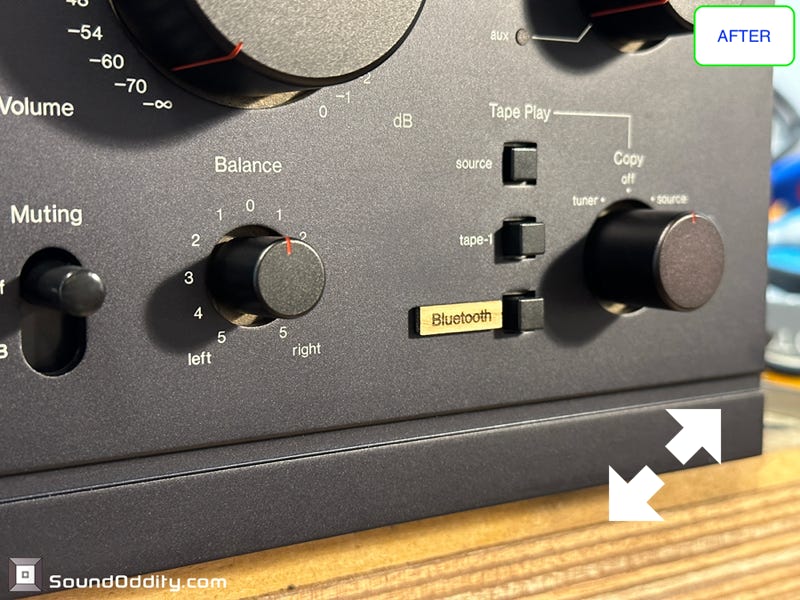

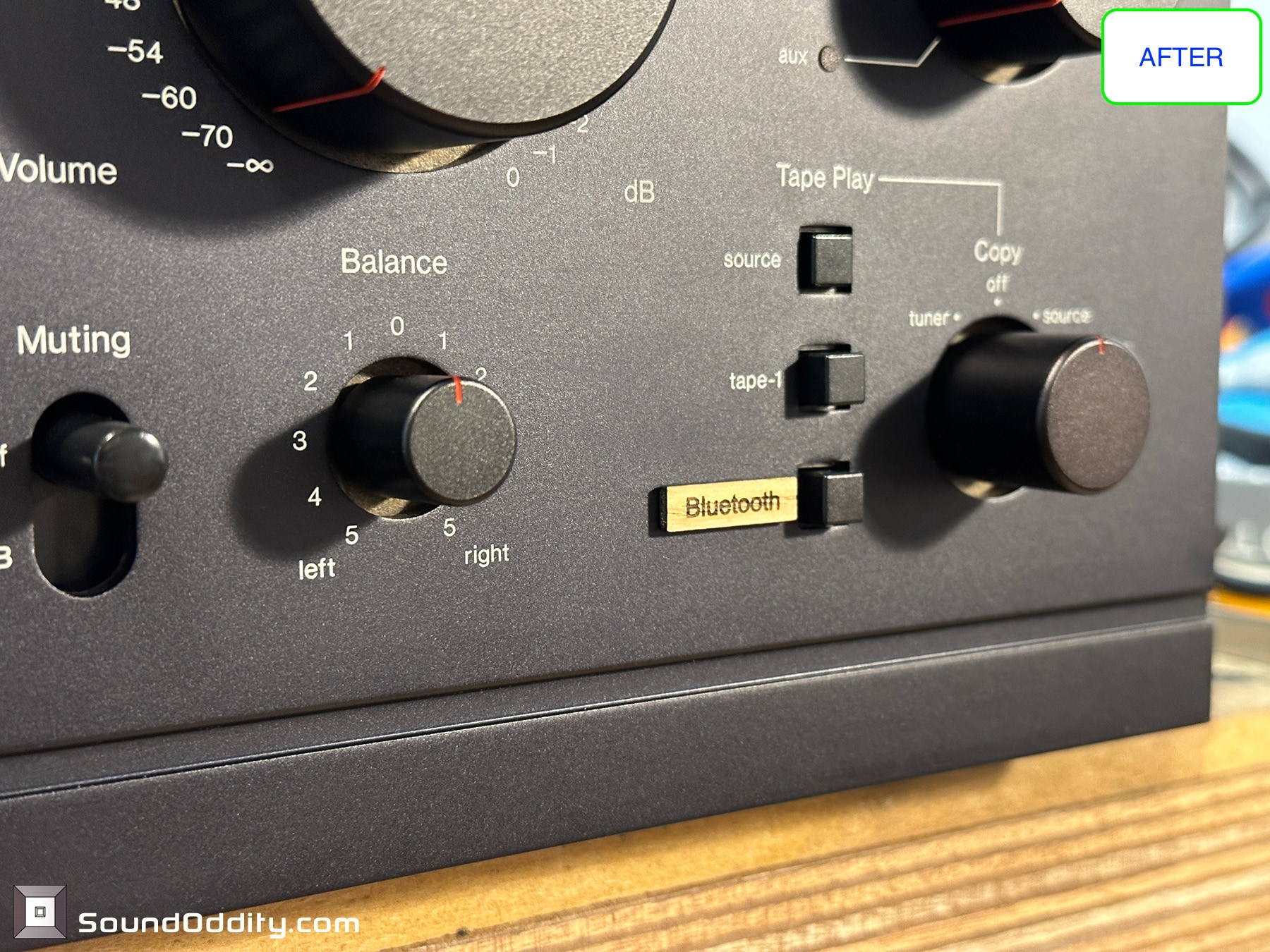

Gros plan sur l’ajout d’un module Bluetooth sur l’entrée Tape 2

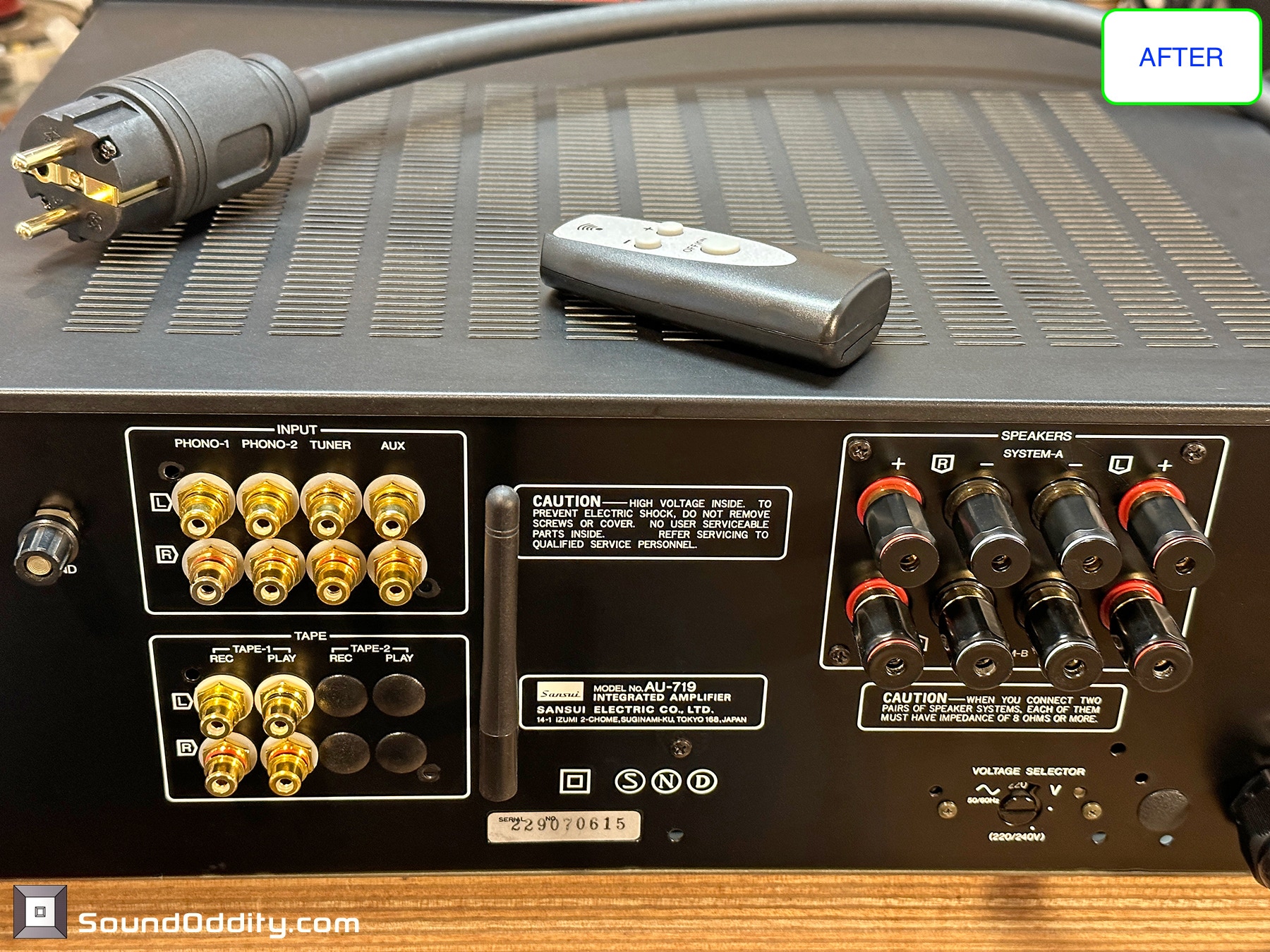

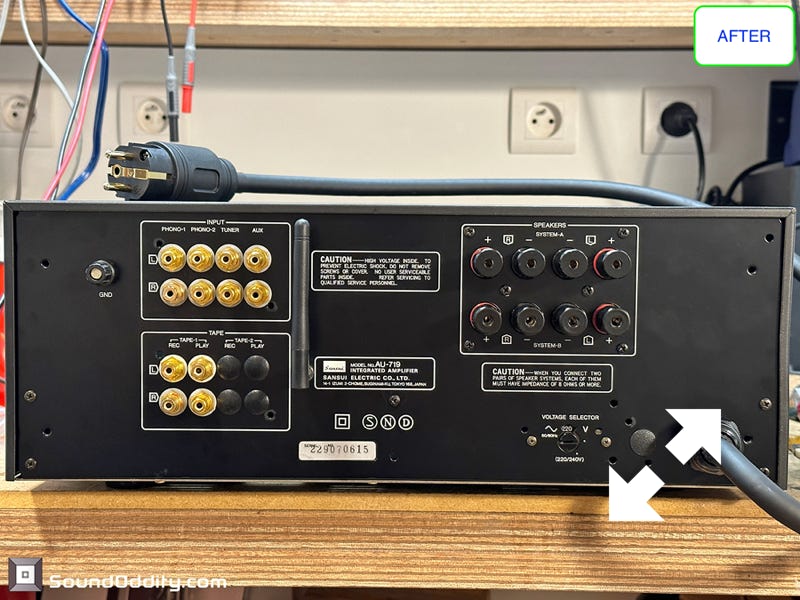

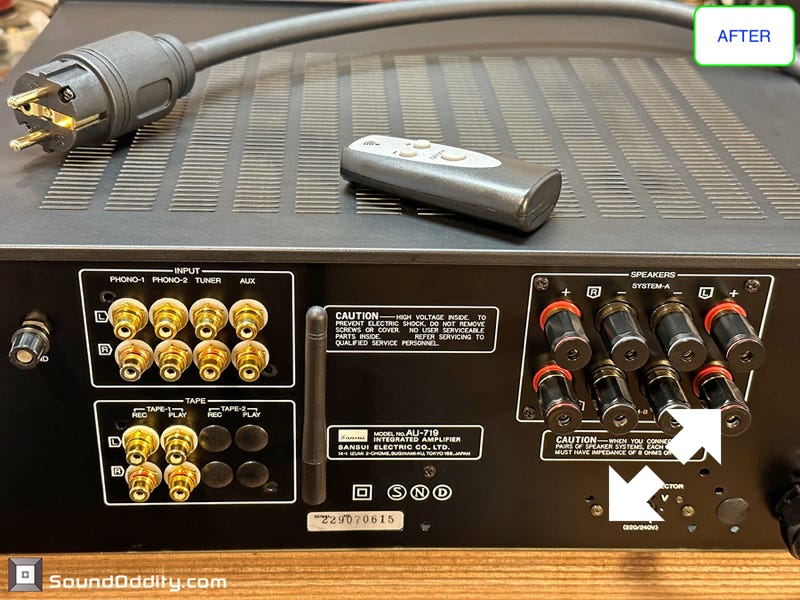

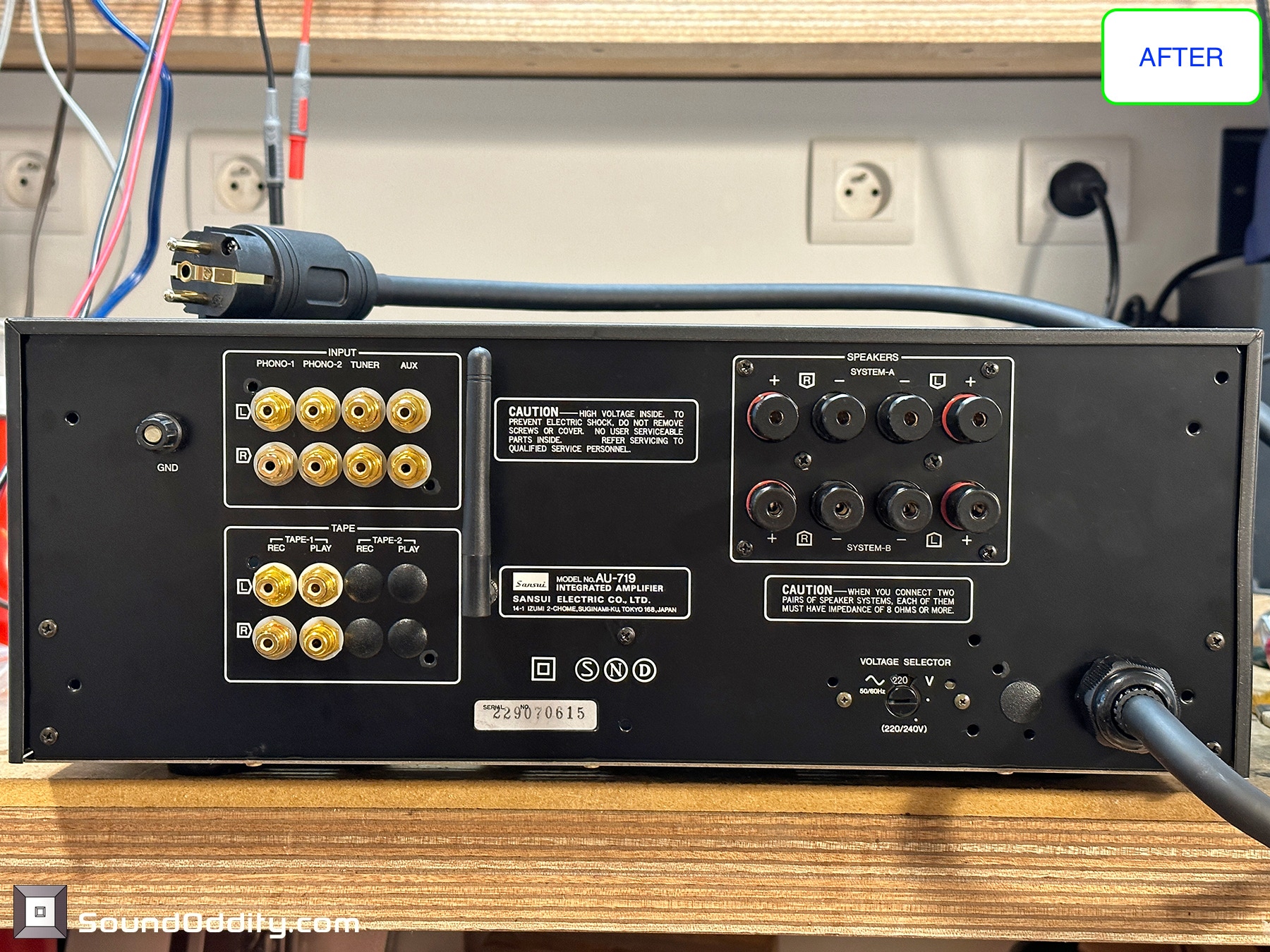

Arrière de l’appareil Après restauration. Borniers et embases RCA plaqués OR de chez Audiophonics.

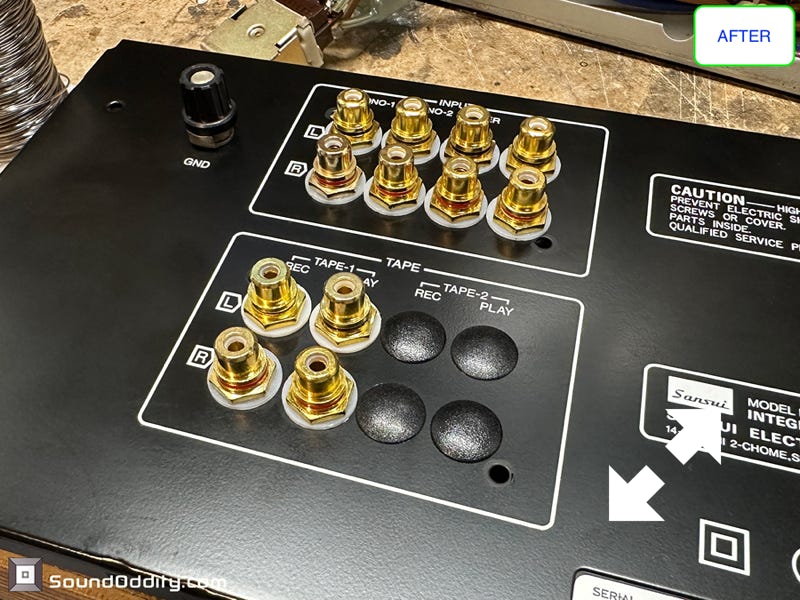

Noter les entrées/sorties Tape 2 condamnées et la présence de l’antenne Bluetooth. Cable alim Viablue, prise Elecaudio.

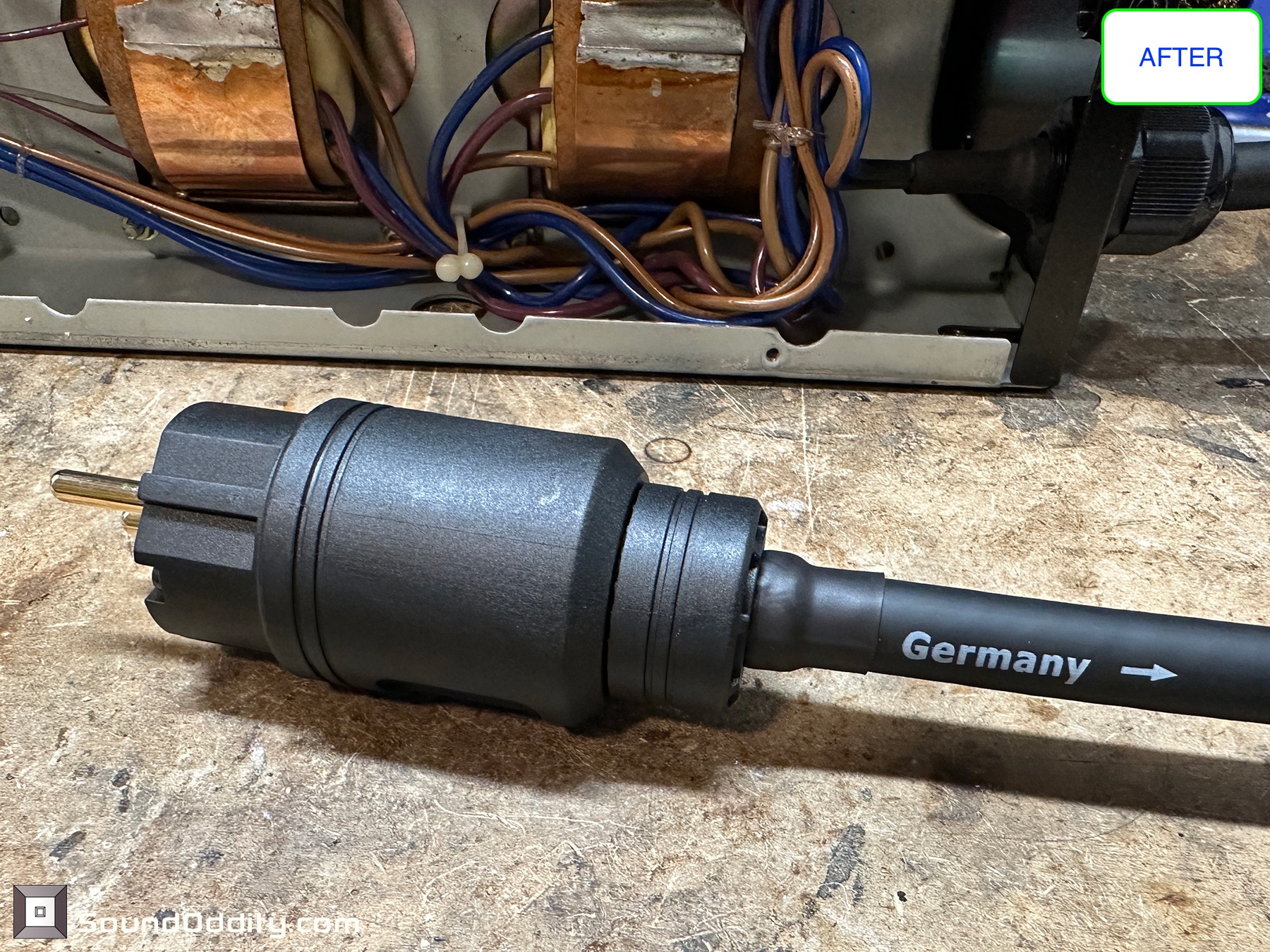

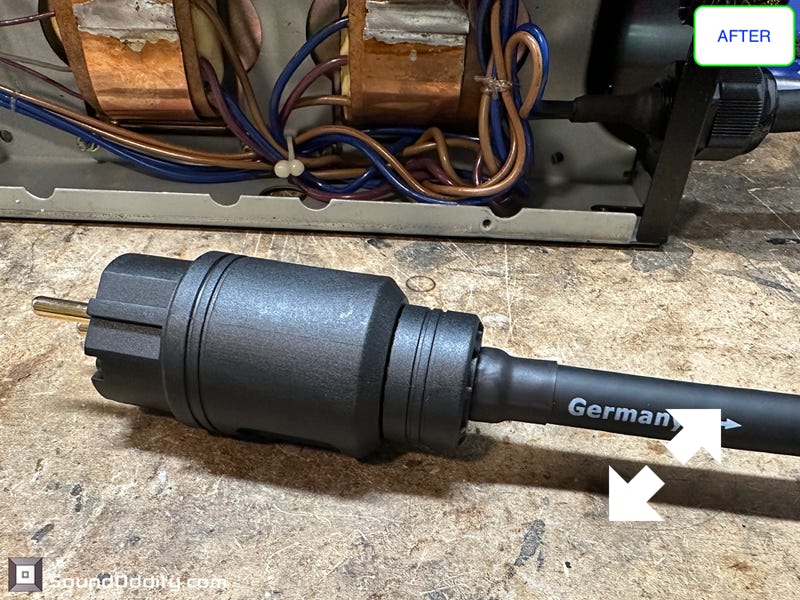

Prise schuko Elecaudio et cable d’alimentation Viablue de chez Audiophonics

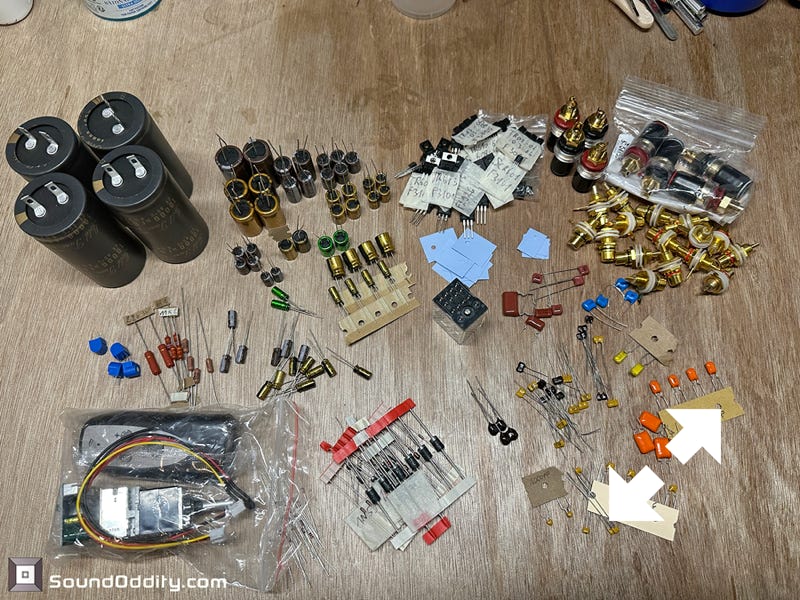

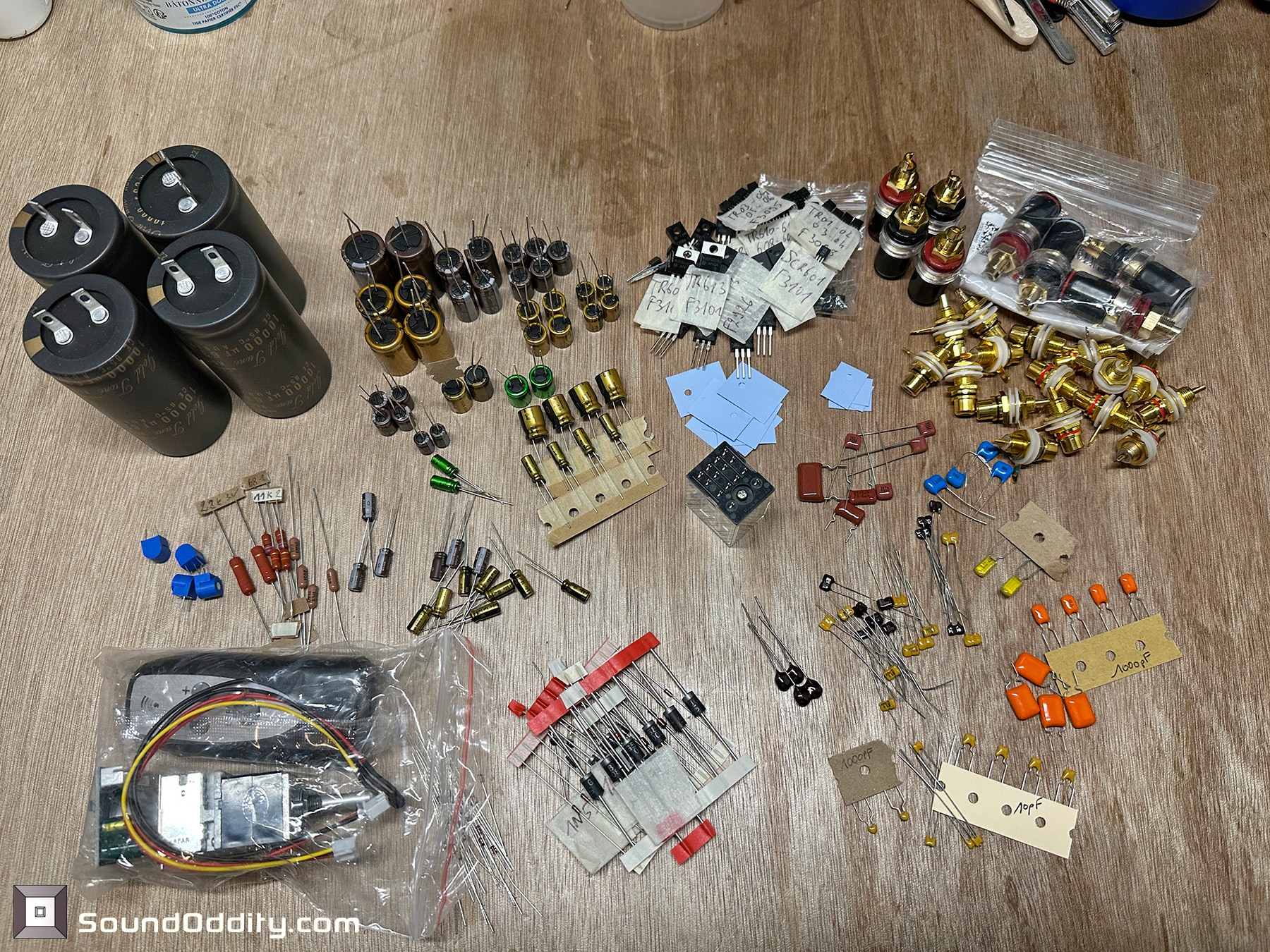

Ensemble des pièces pour la remise à neuf, sauf module Bluetooth. Les transistors sont appairés lorsque nécessaire : 16 transistors appairés pour le circuit différentiel diamond

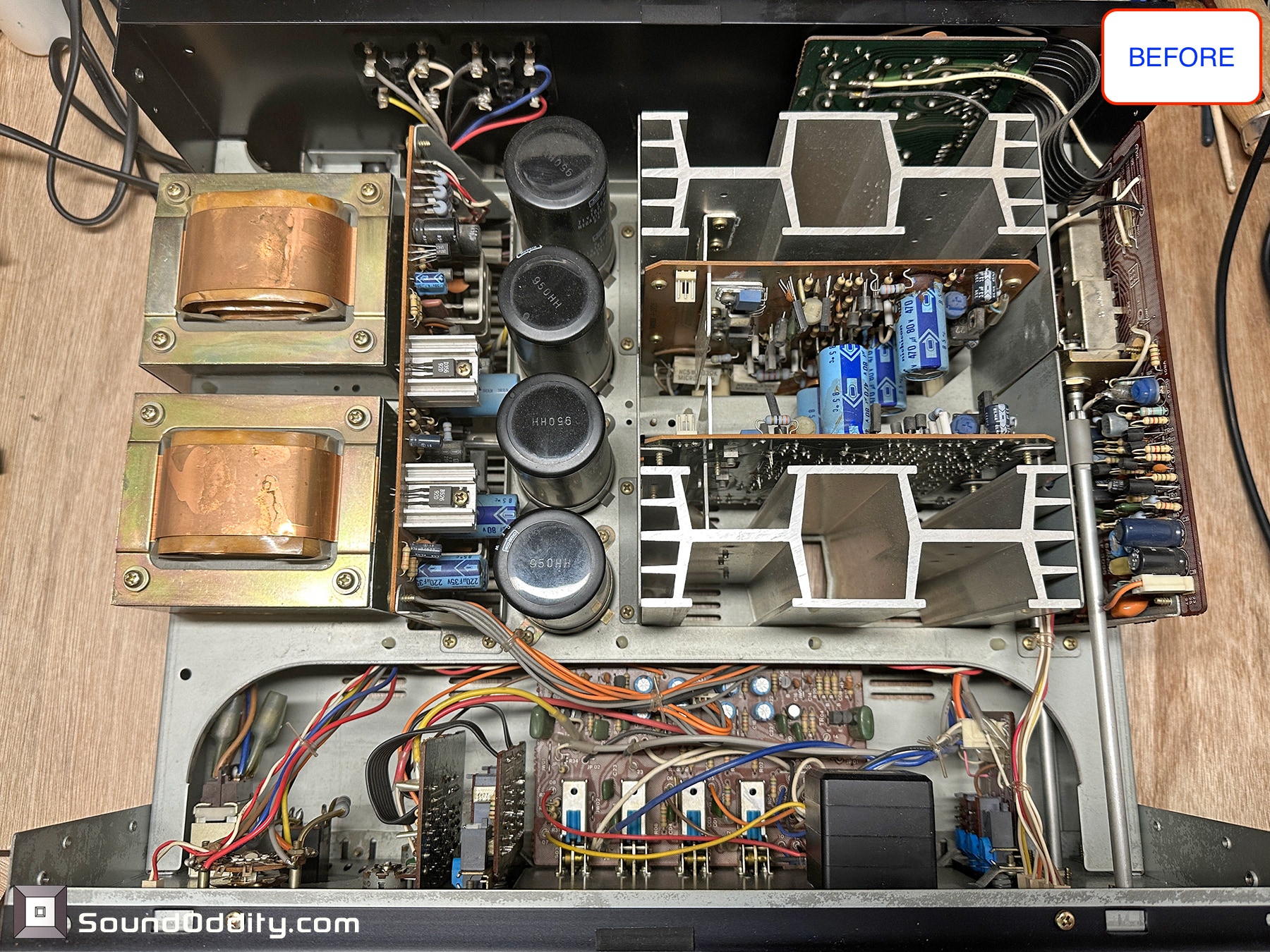

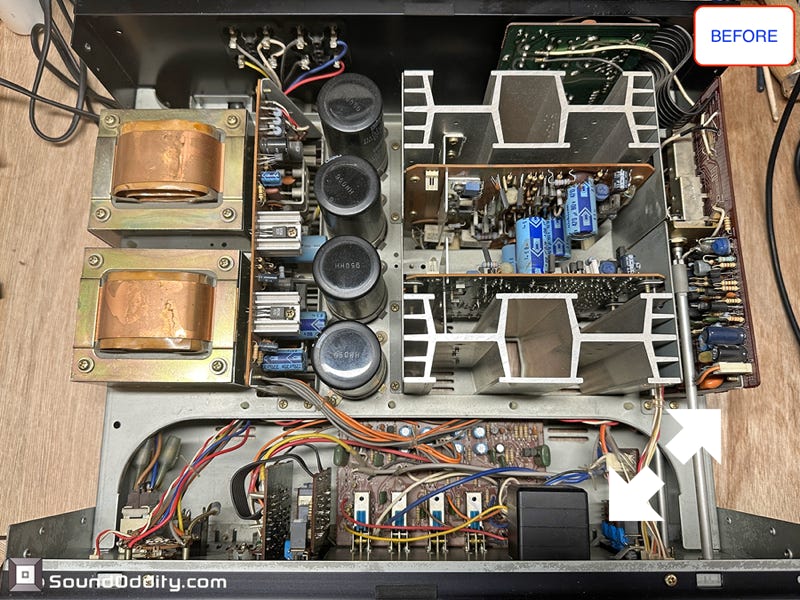

Avant restauration

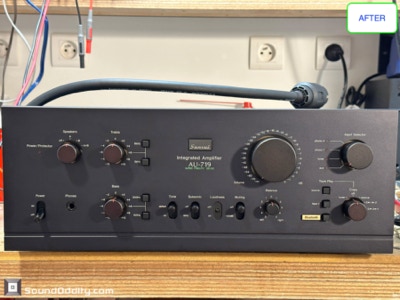

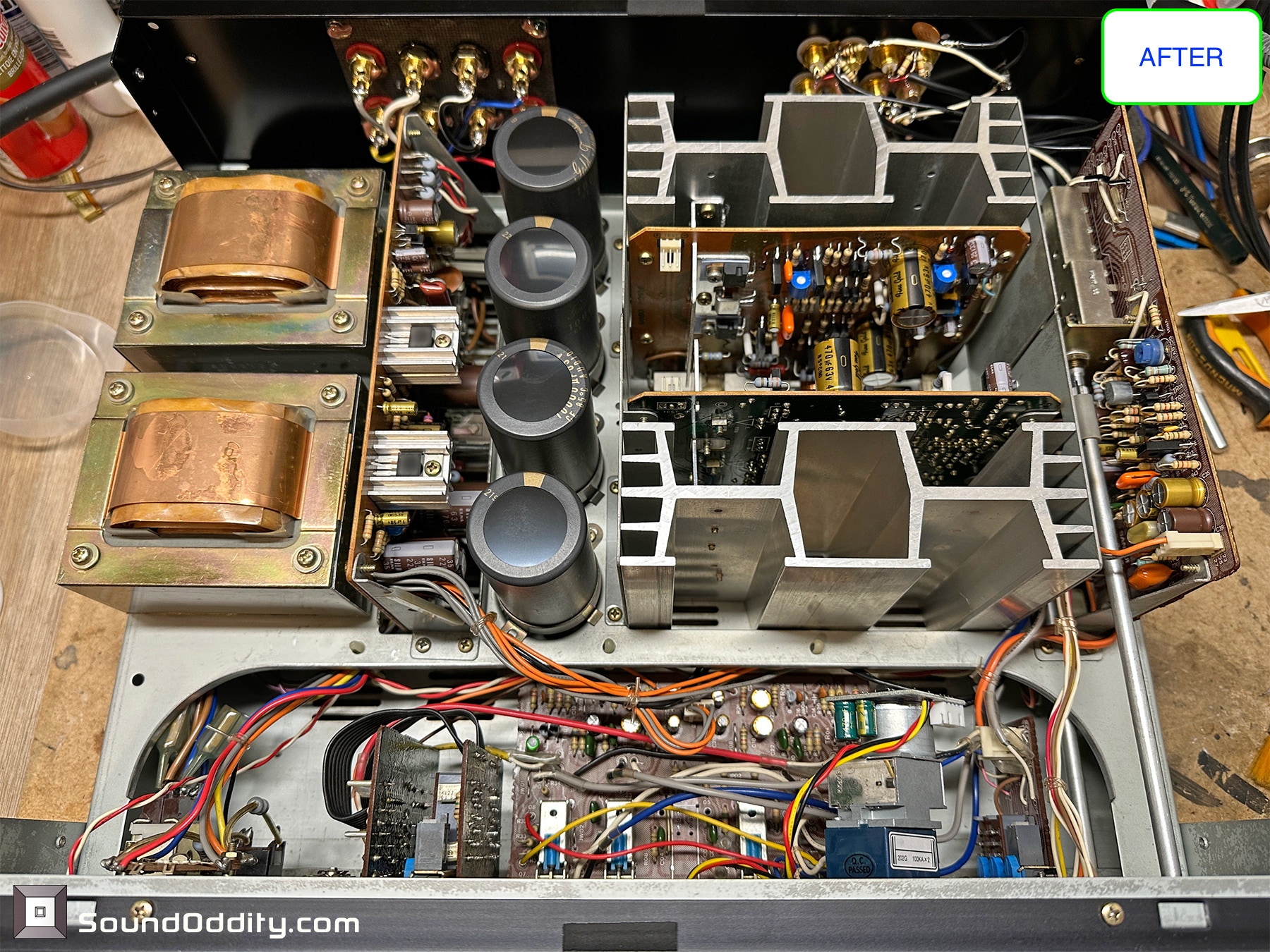

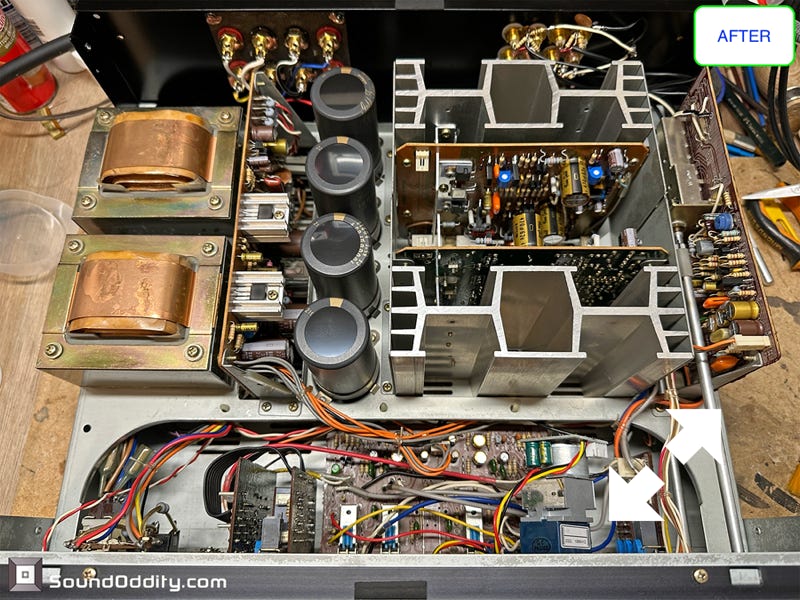

Après restauration

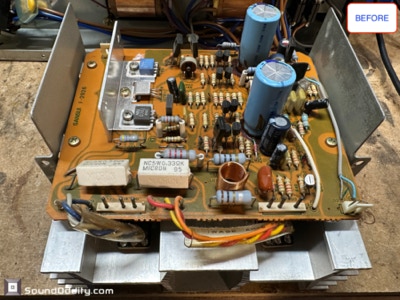

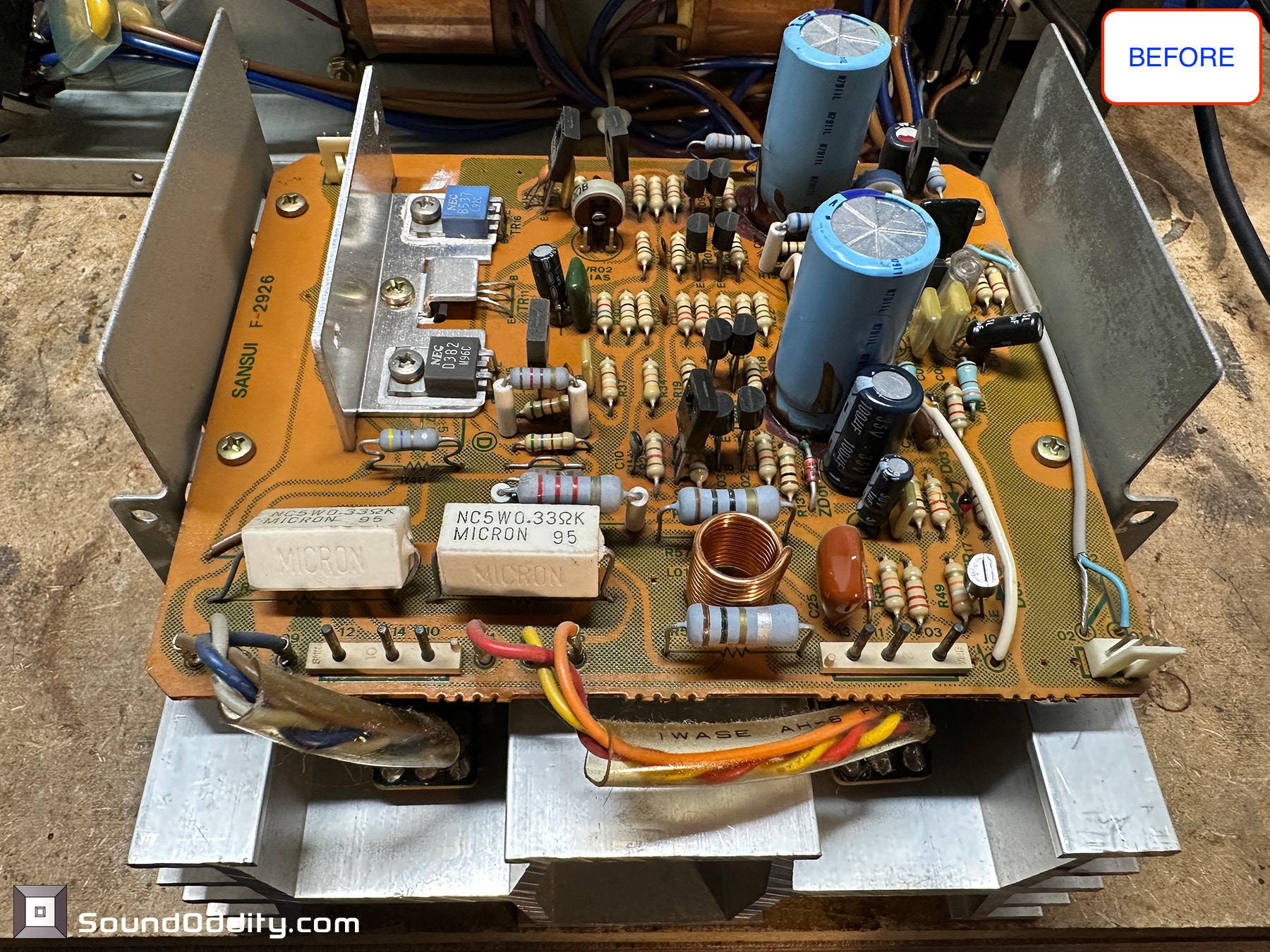

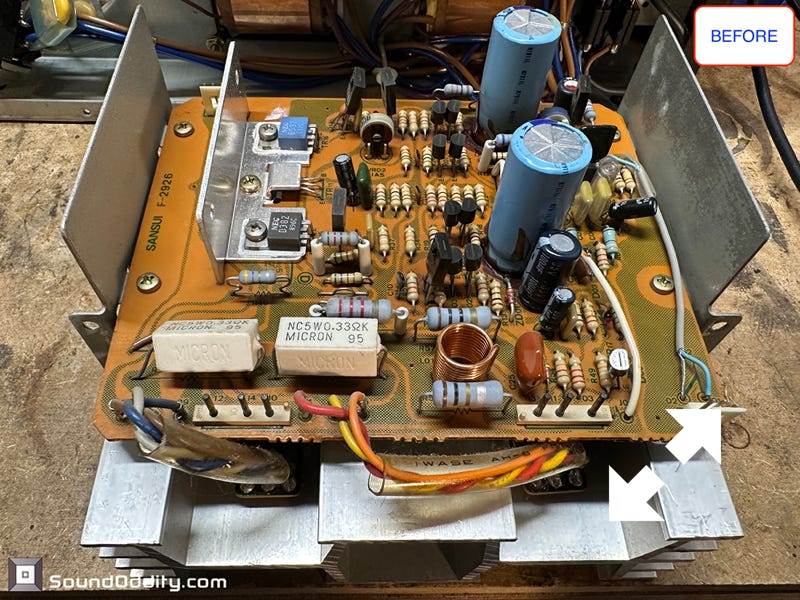

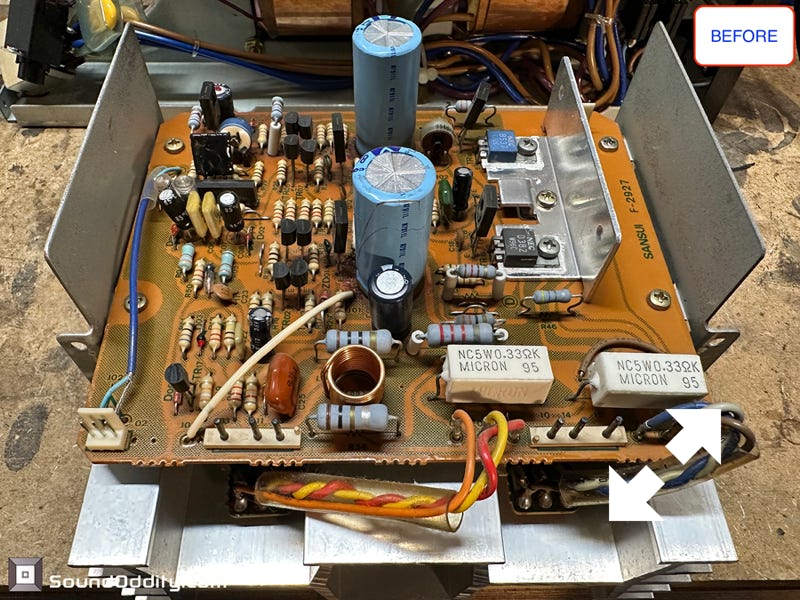

Carte de puissance Avant restauration

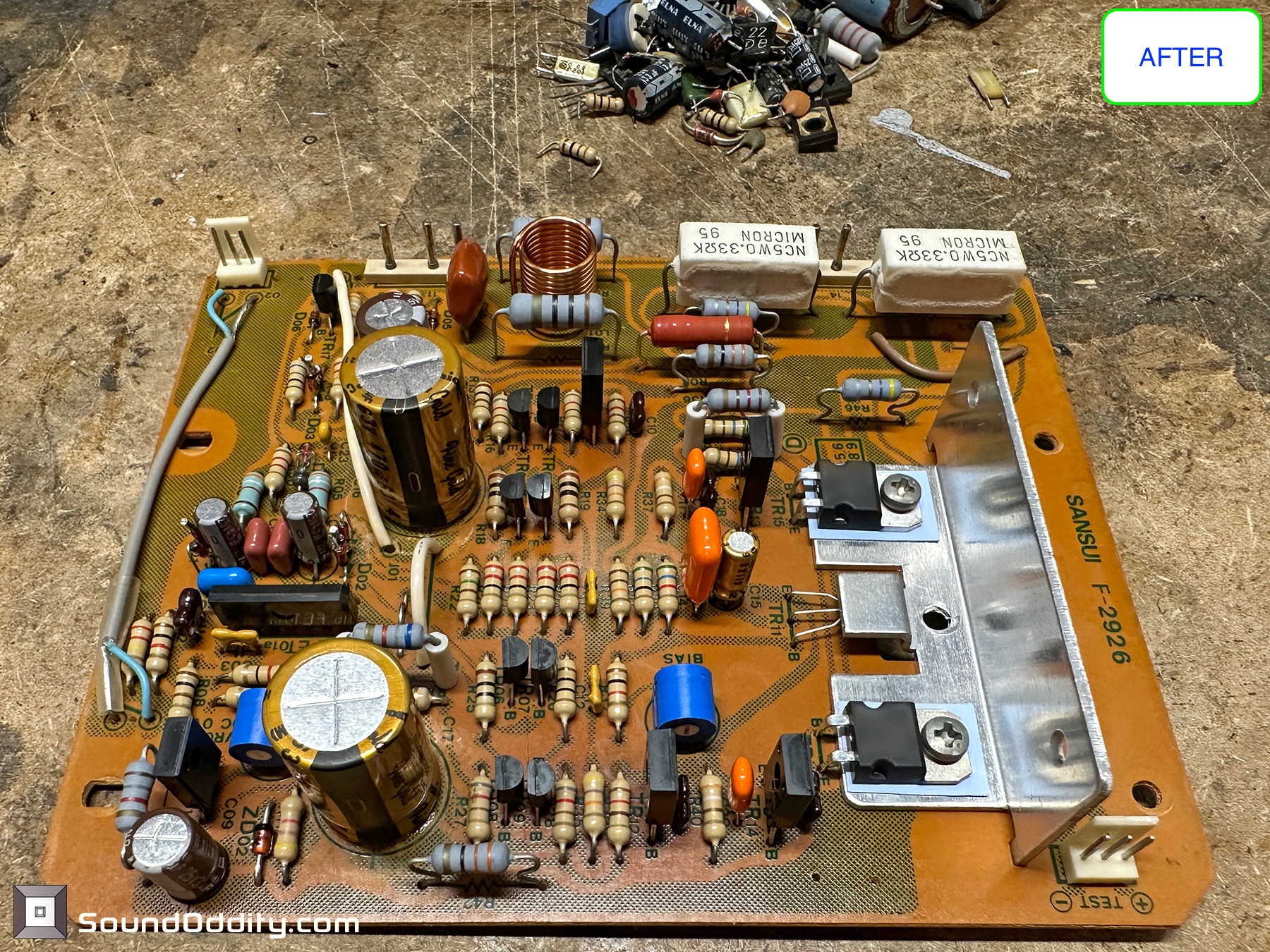

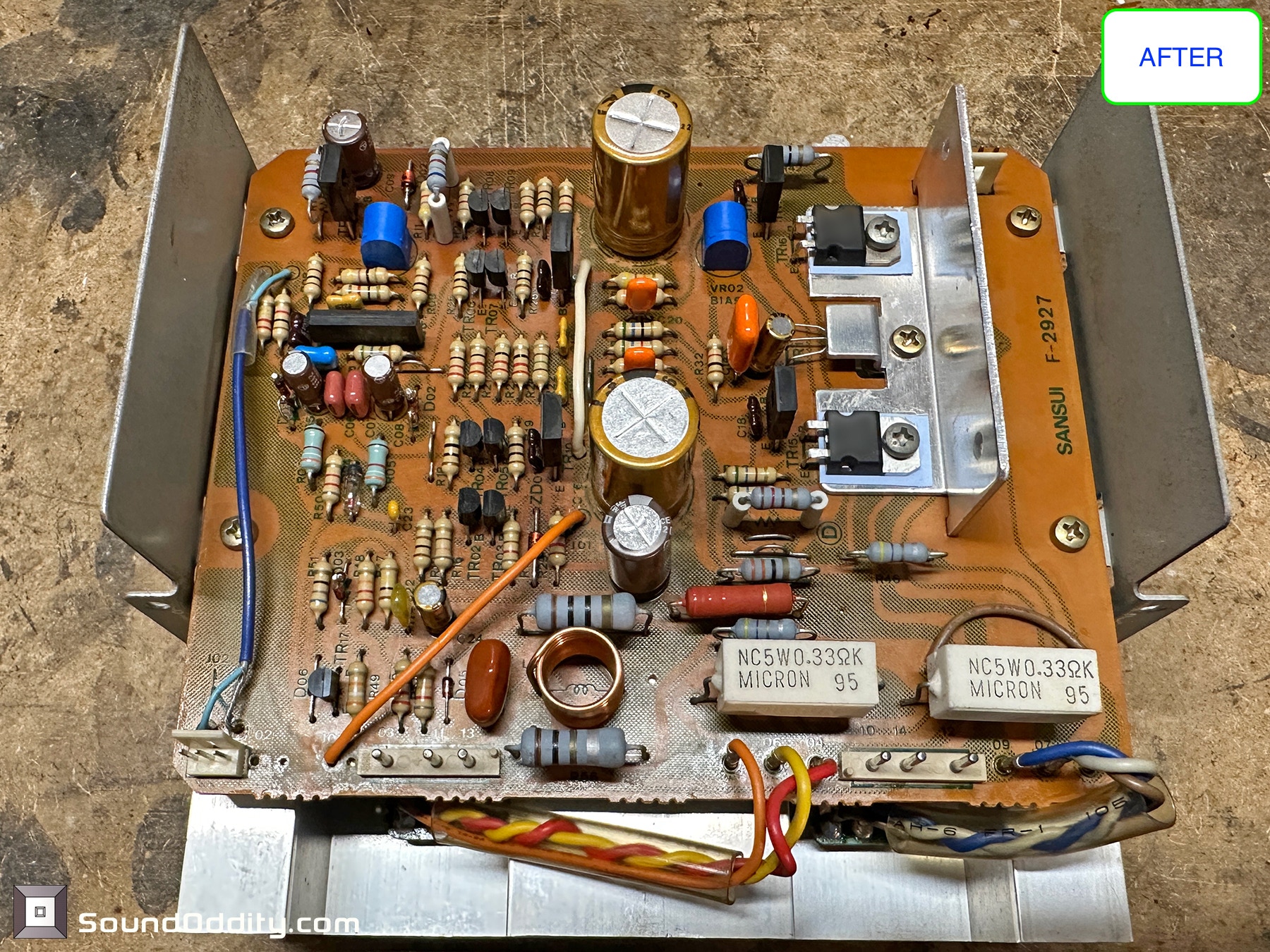

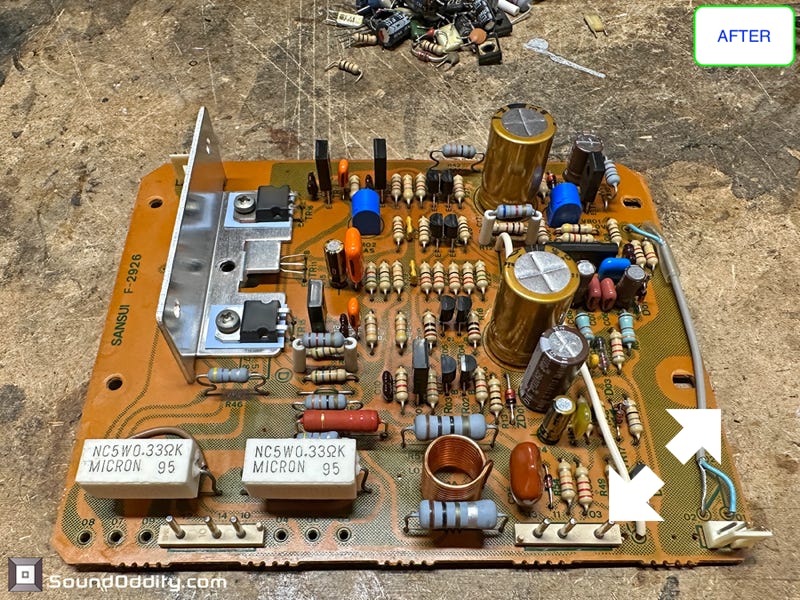

Carte de puissance Après restauration

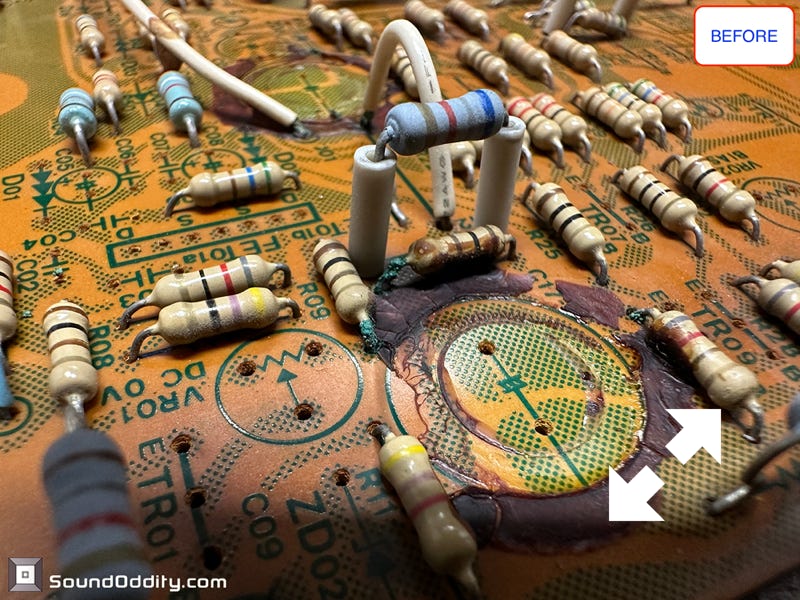

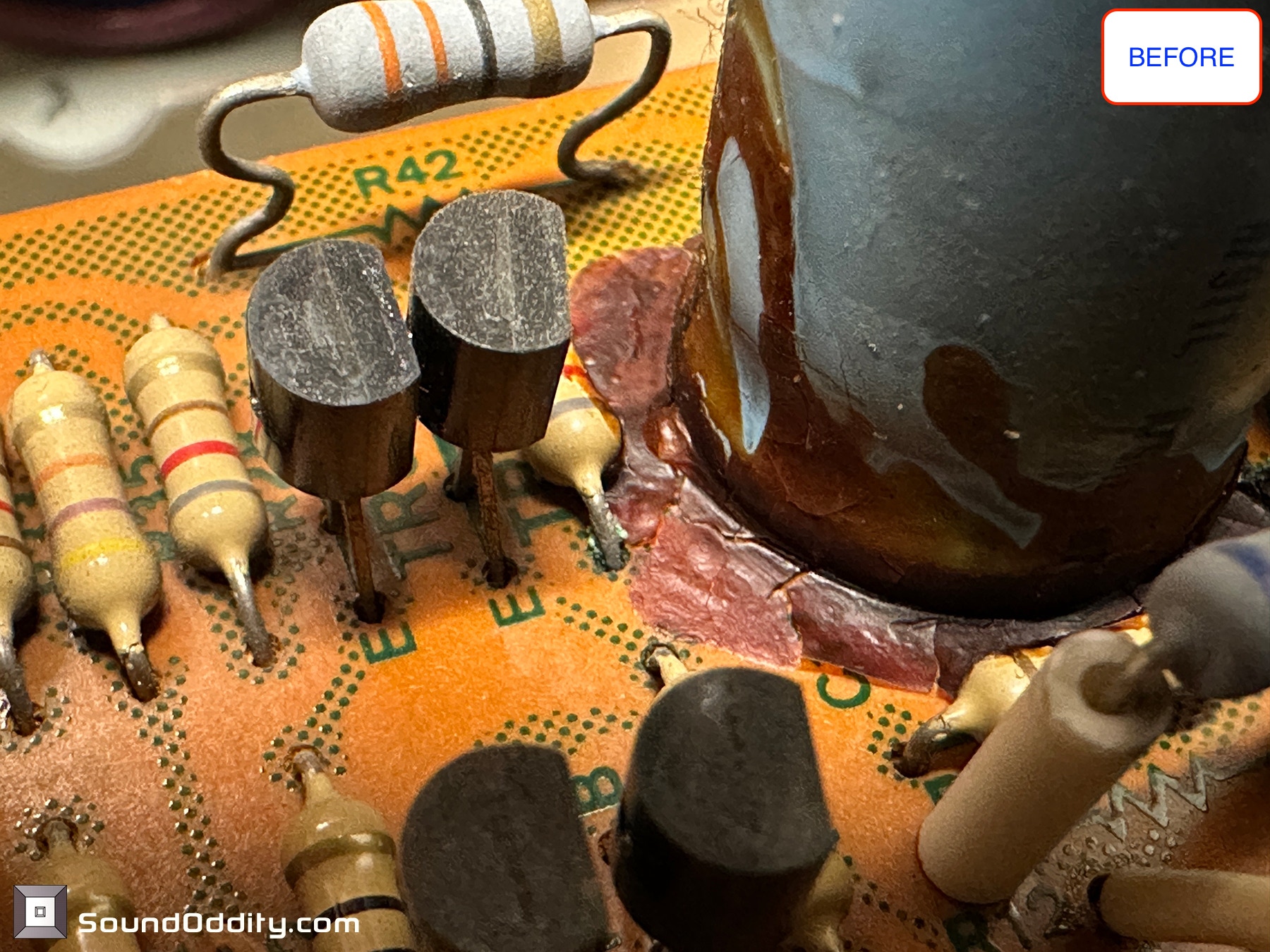

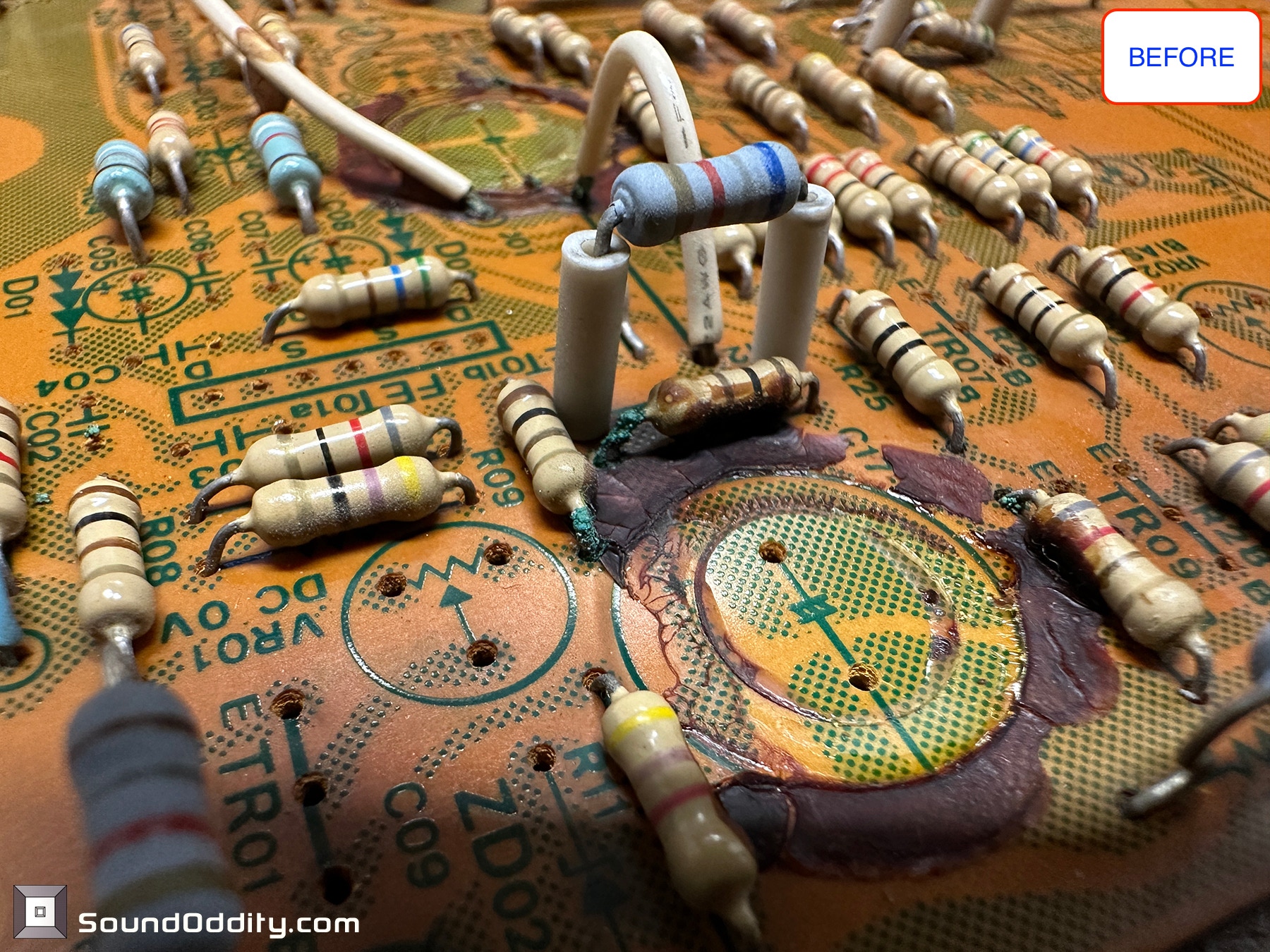

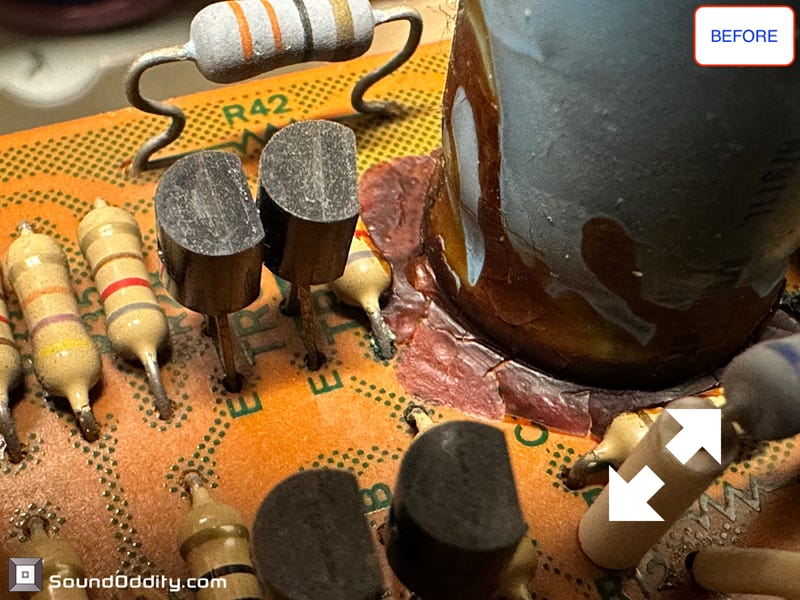

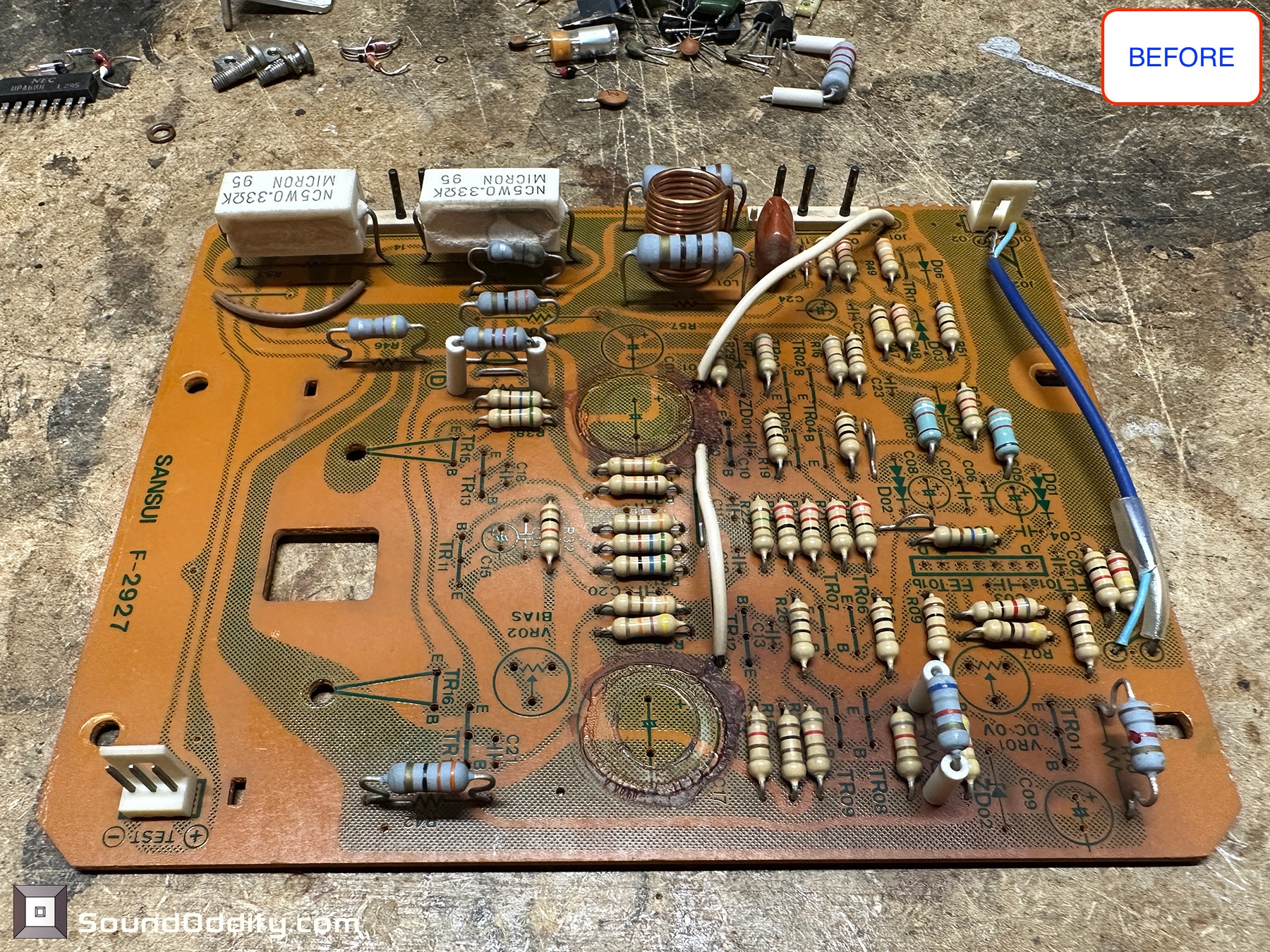

Les dégâts causés par le collage d’origine des condensateurs au fil des années

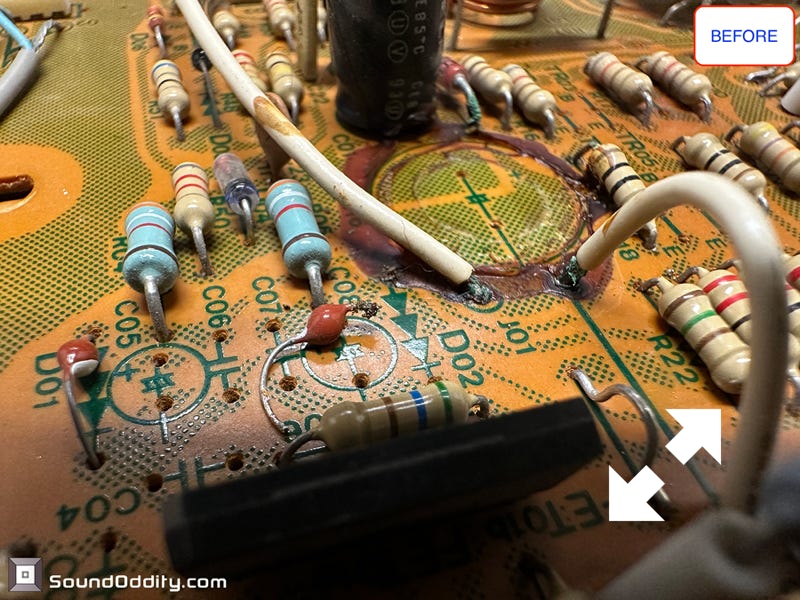

Les dégâts causés par le collage d’origine des condensateurs au fil des années

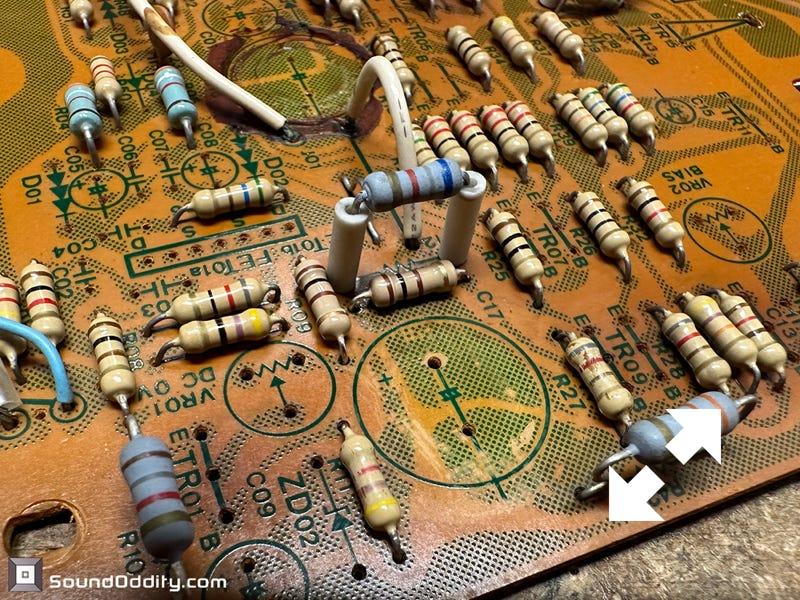

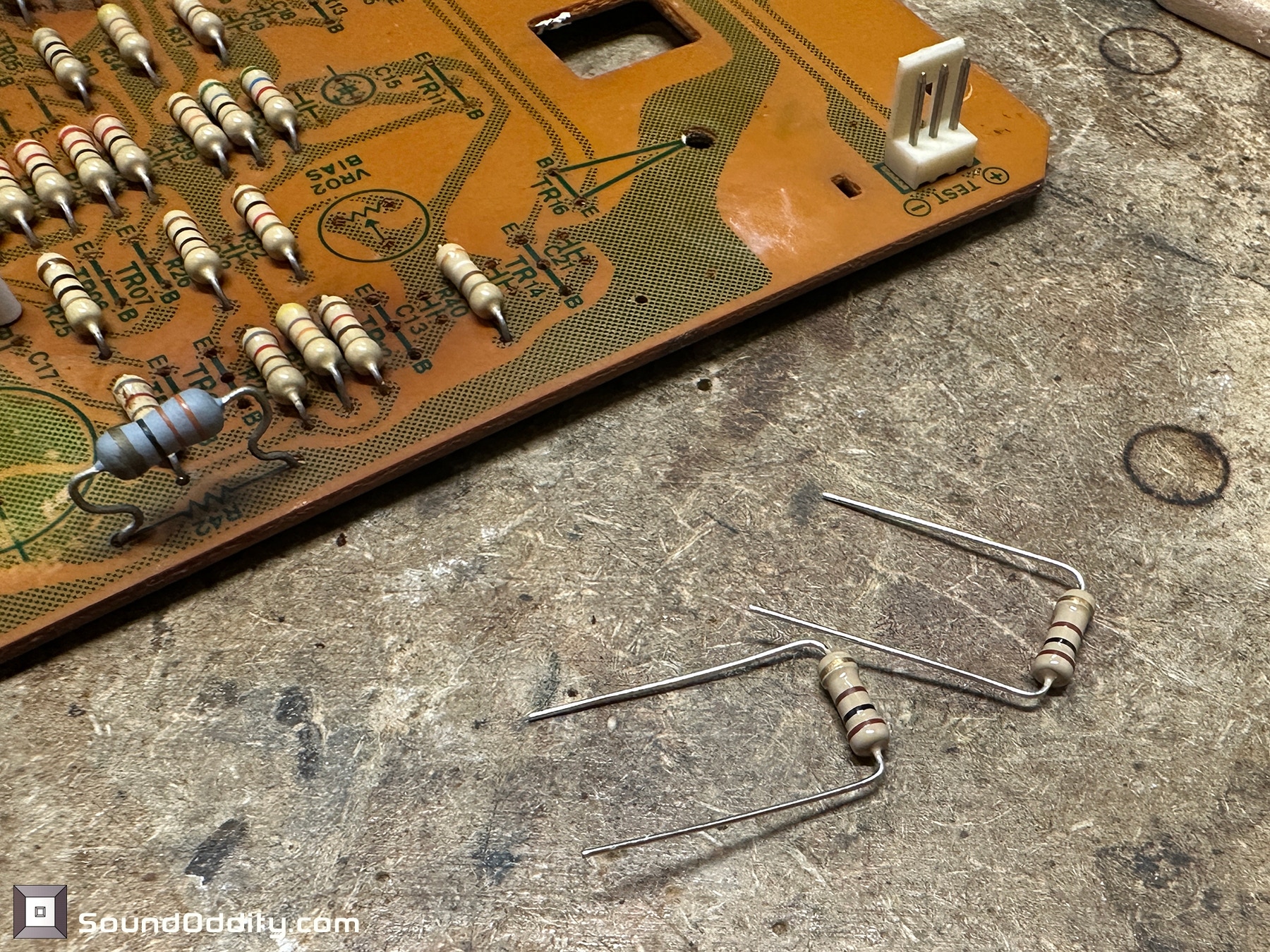

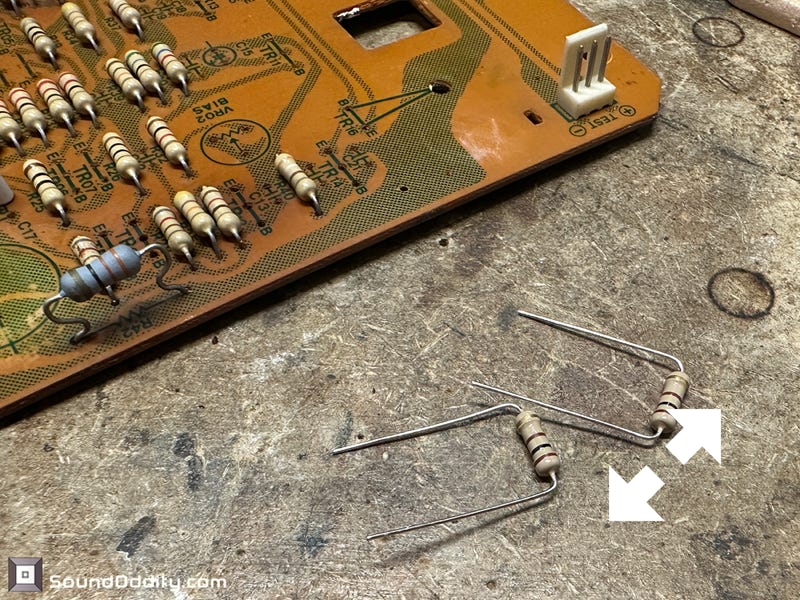

Remplacement des résistances abîmées par des résistance carbone de qualité

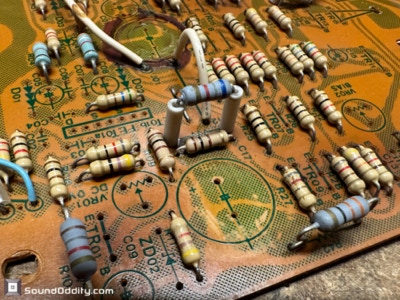

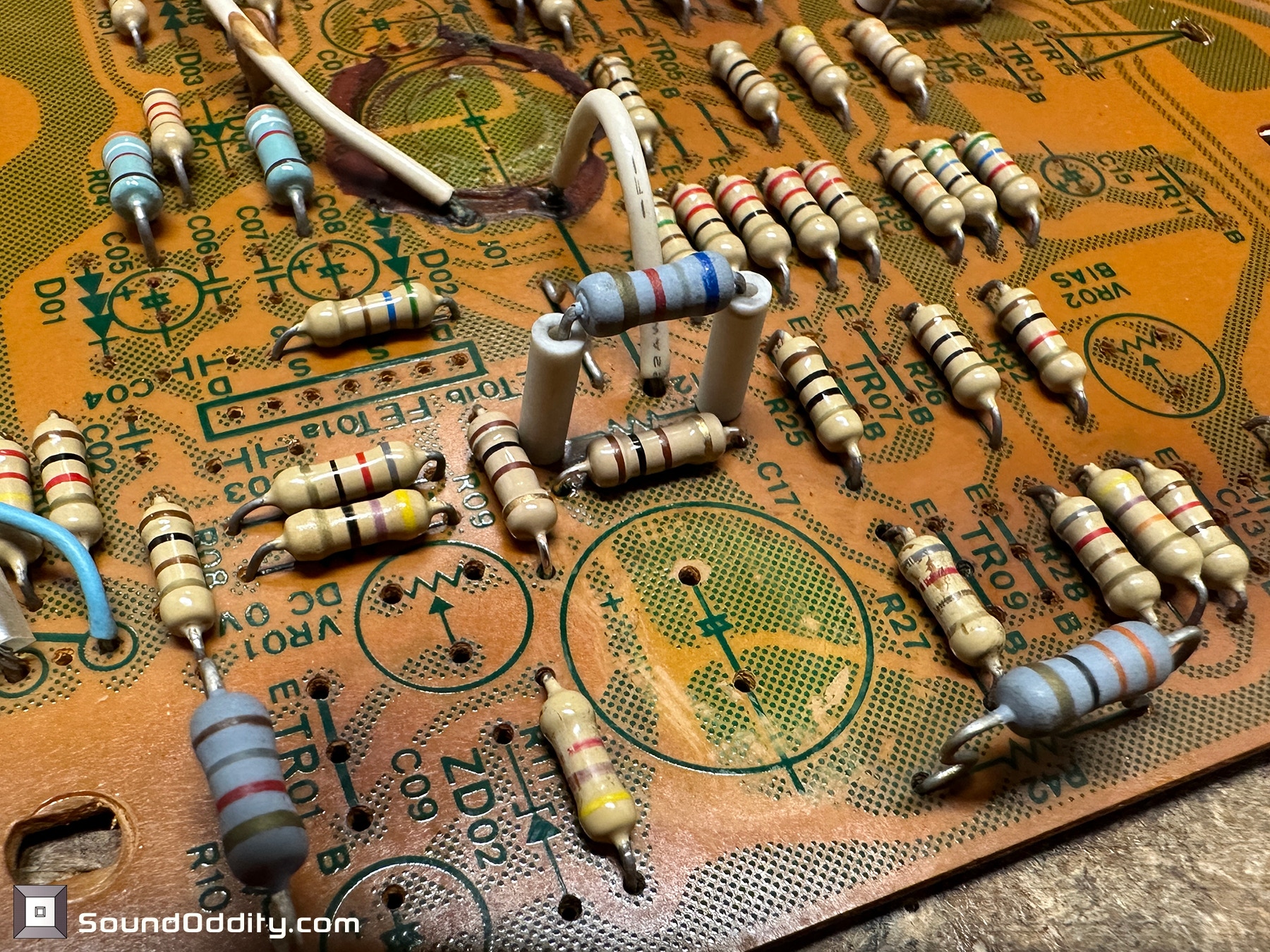

Après nettoyage et remplacement des résistances abîmées

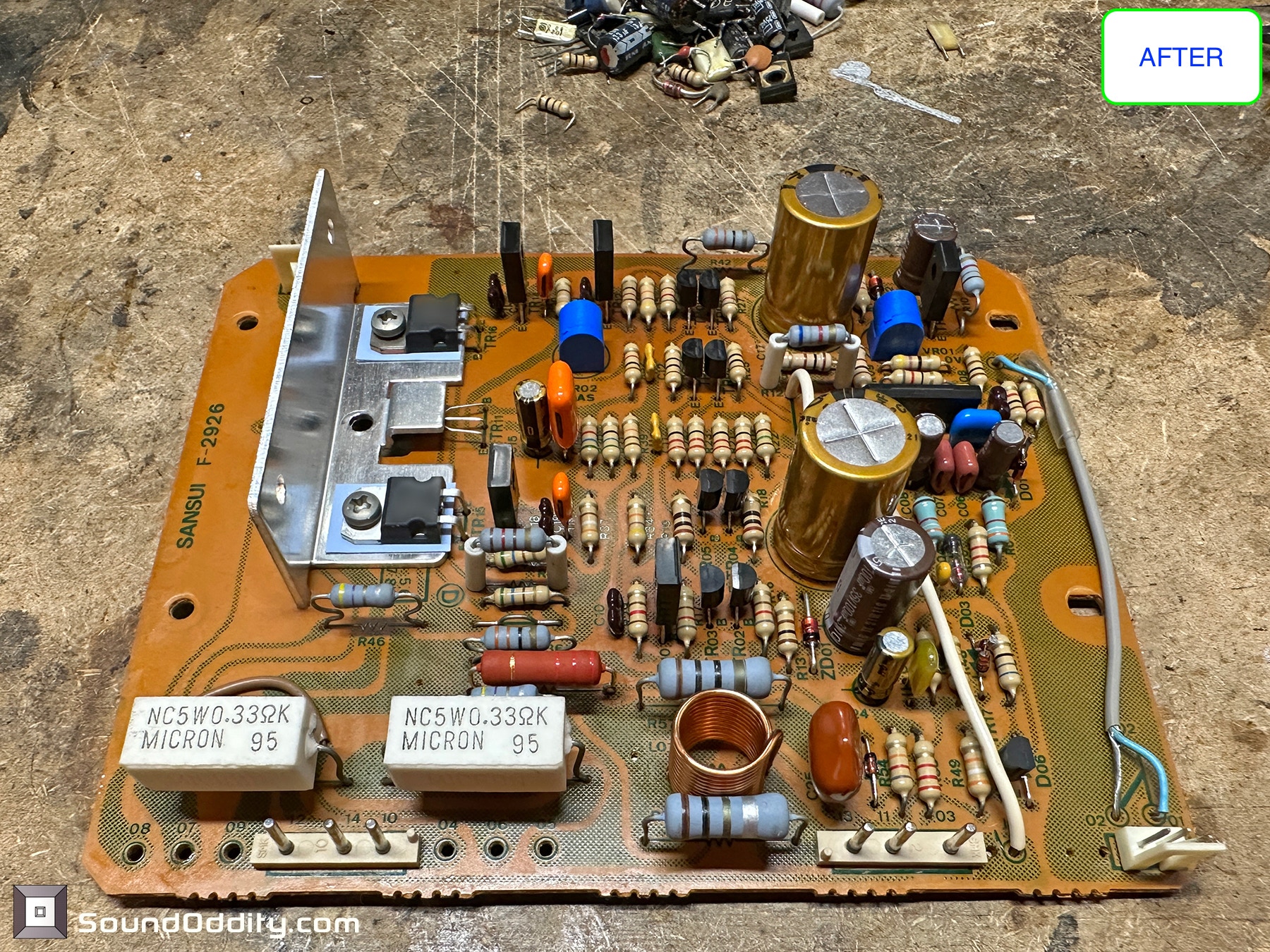

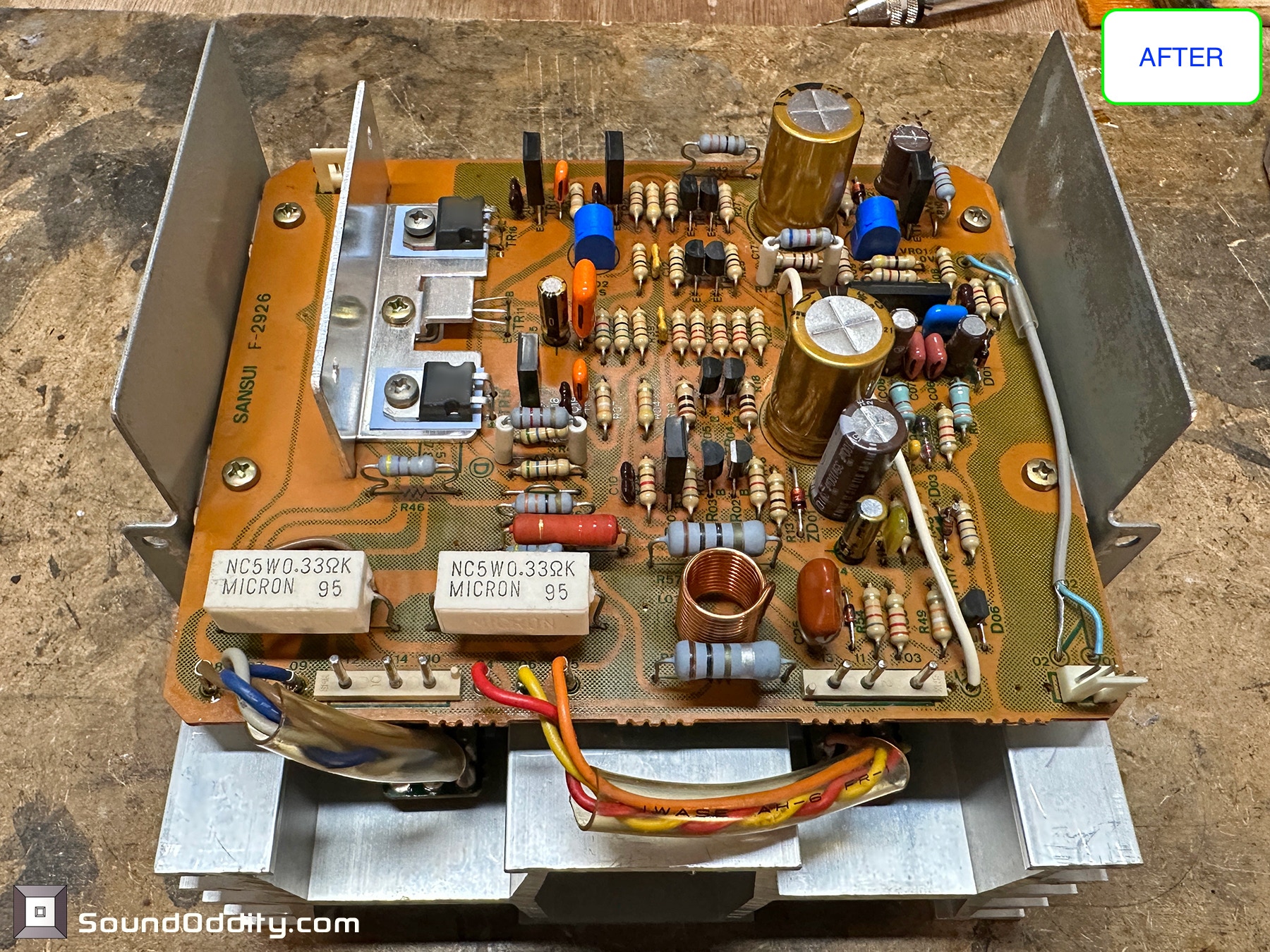

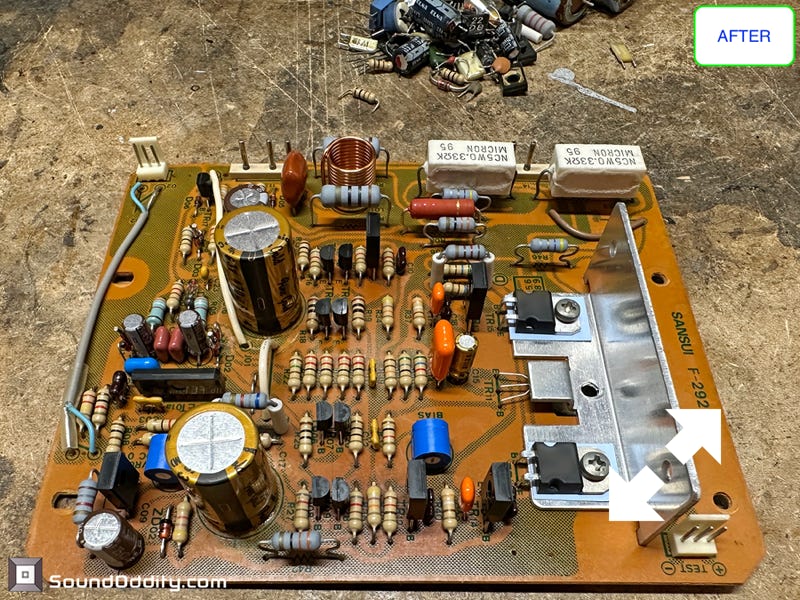

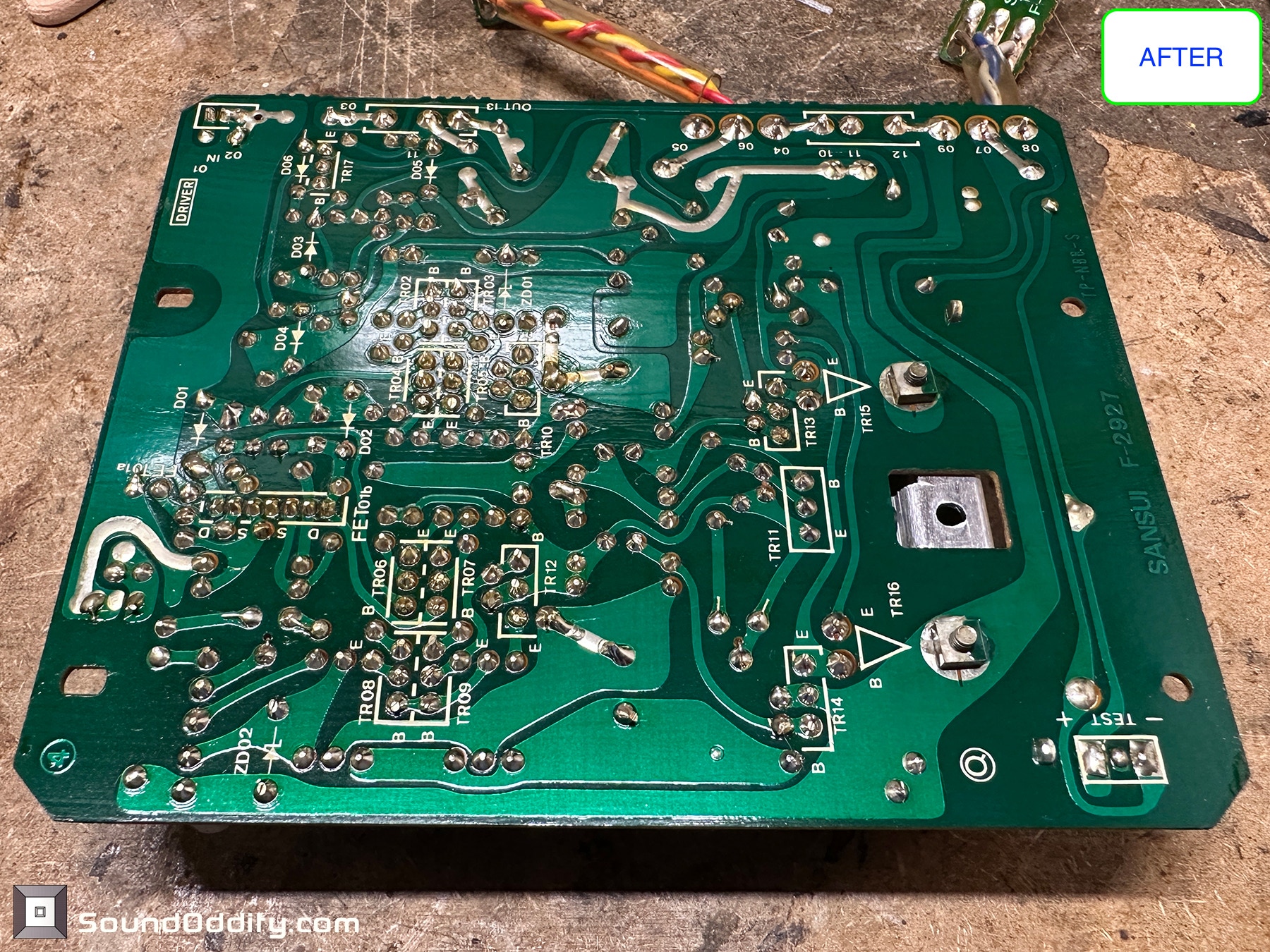

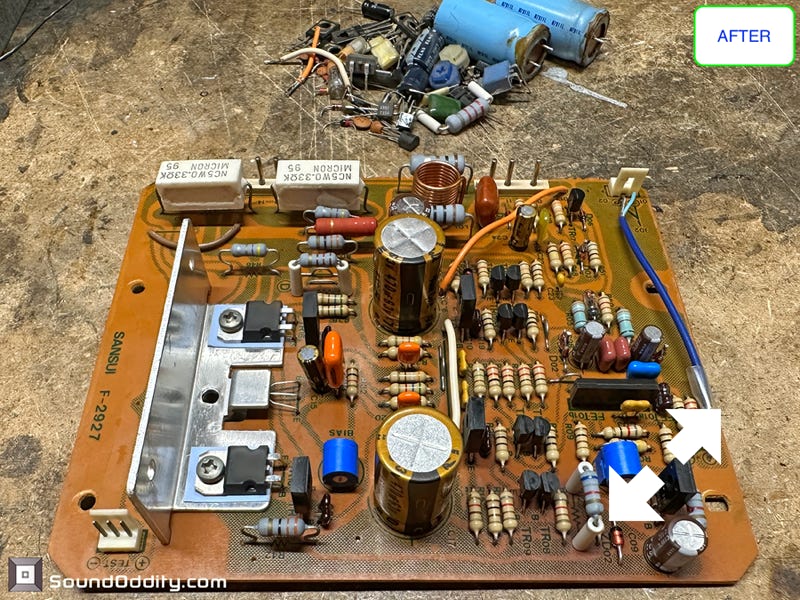

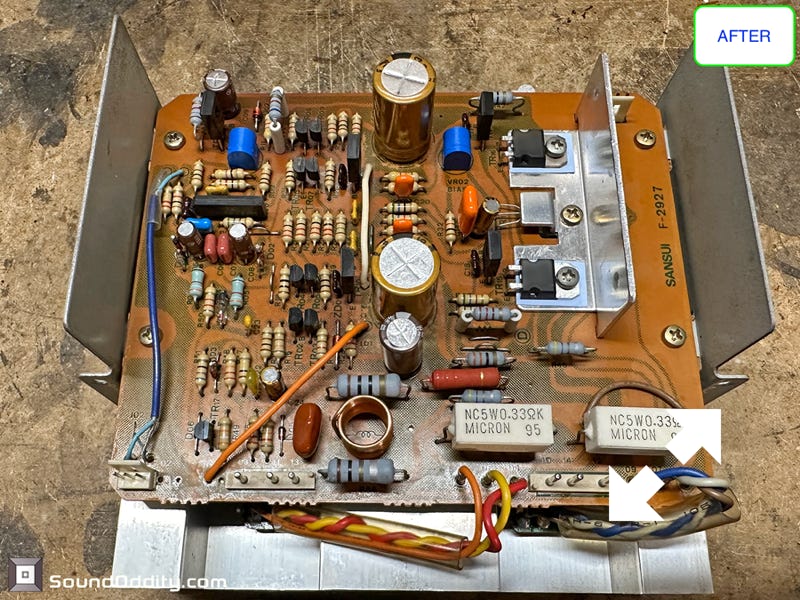

Carte de puissance #1 Après restauration

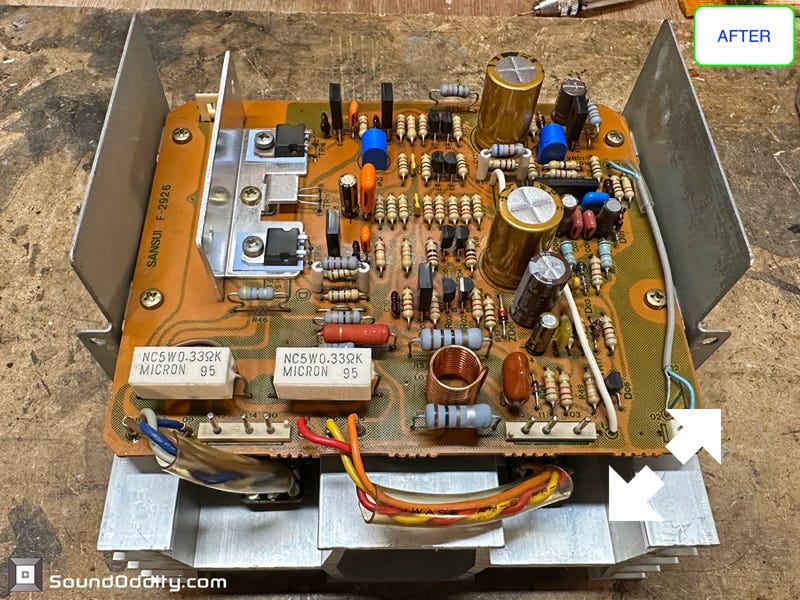

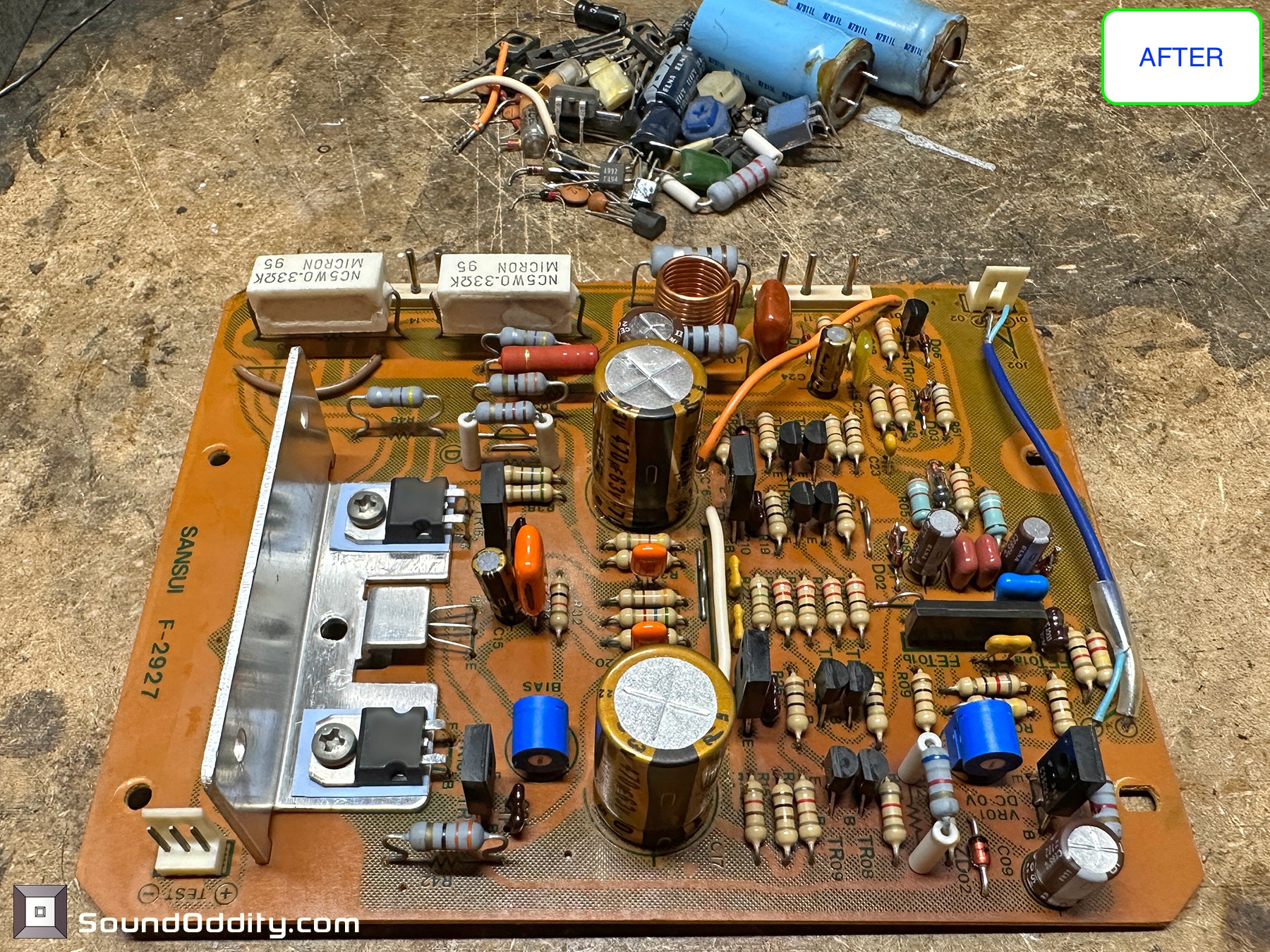

Carte de puissance #2 Après restauration

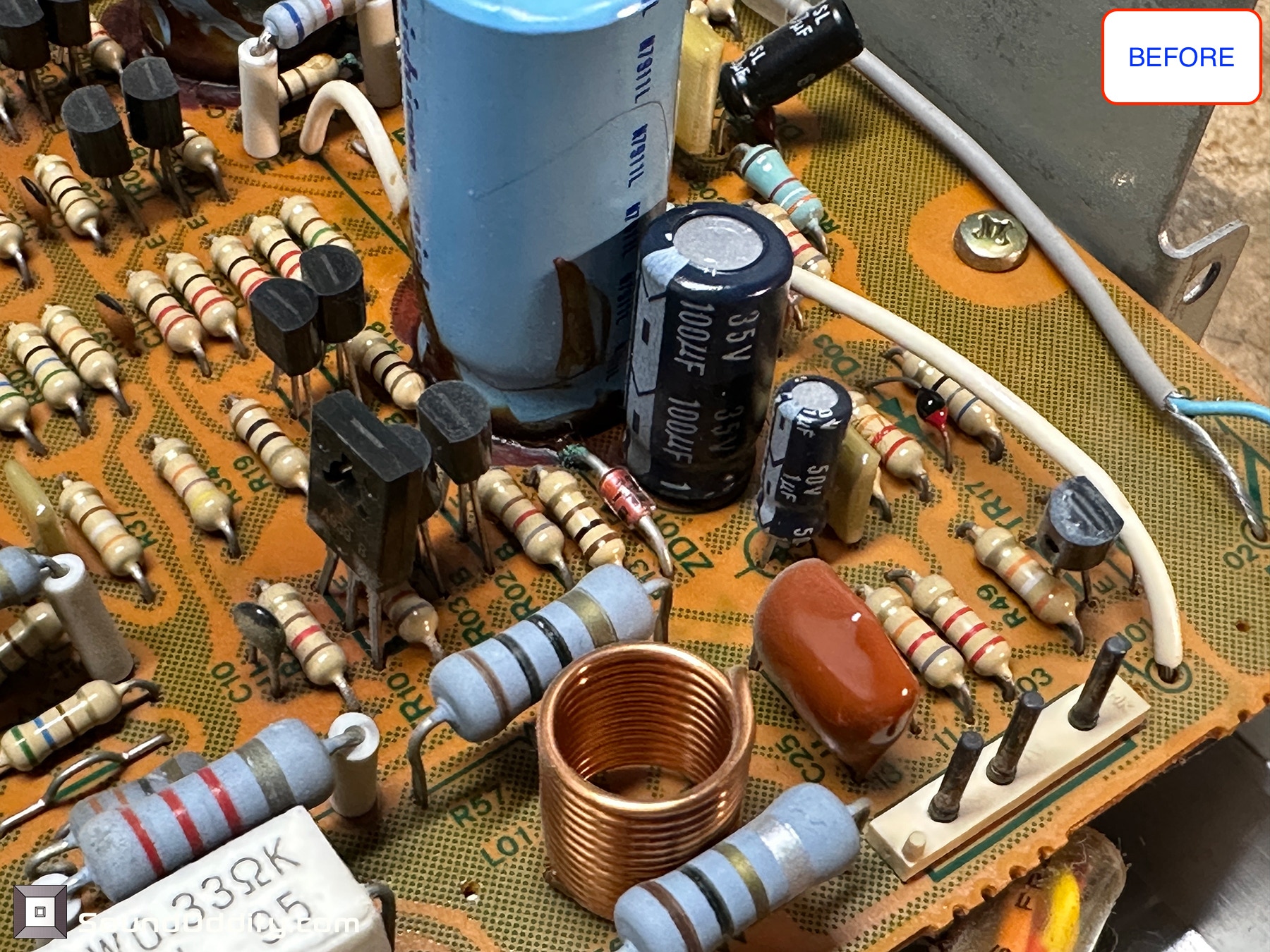

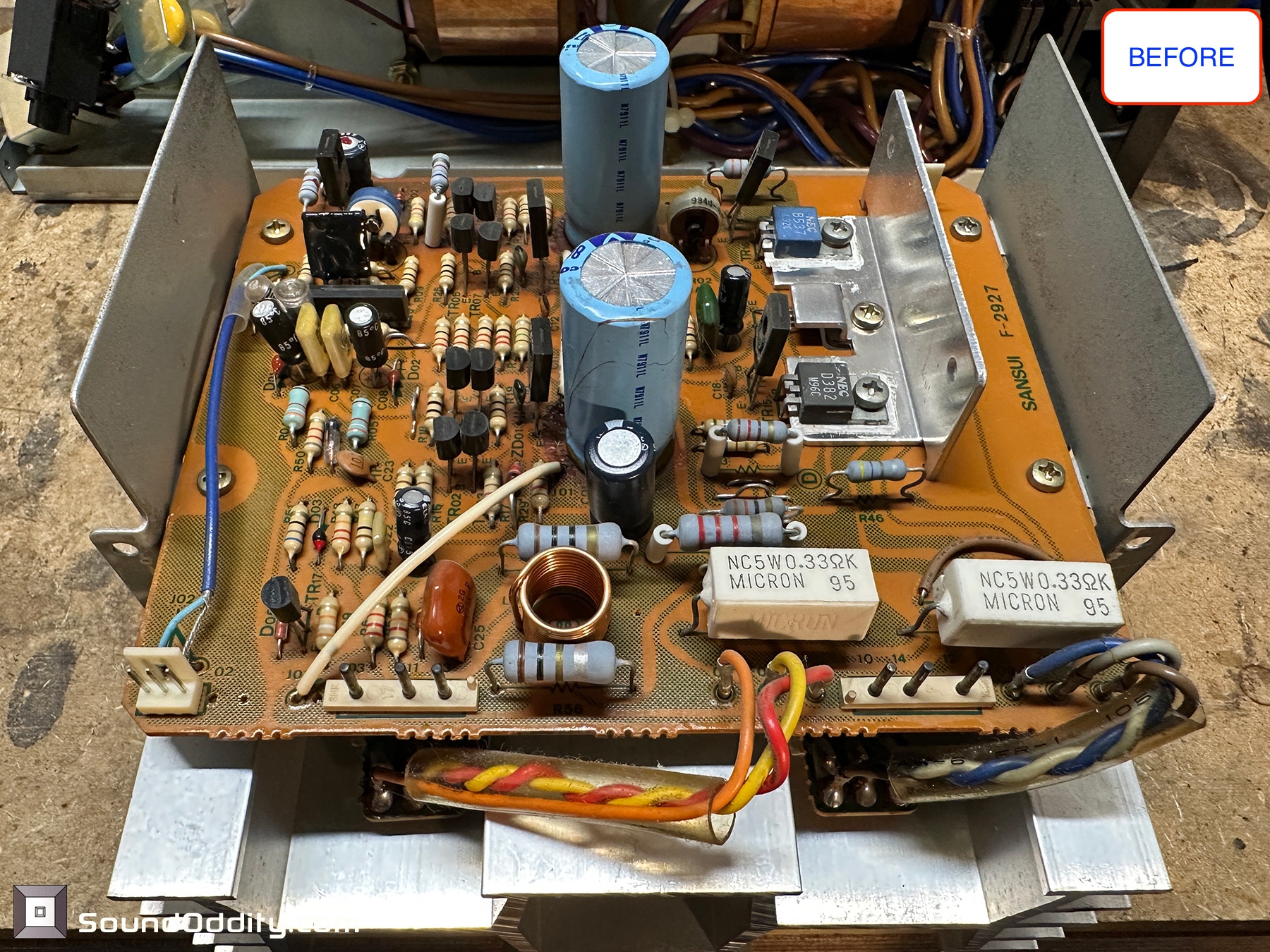

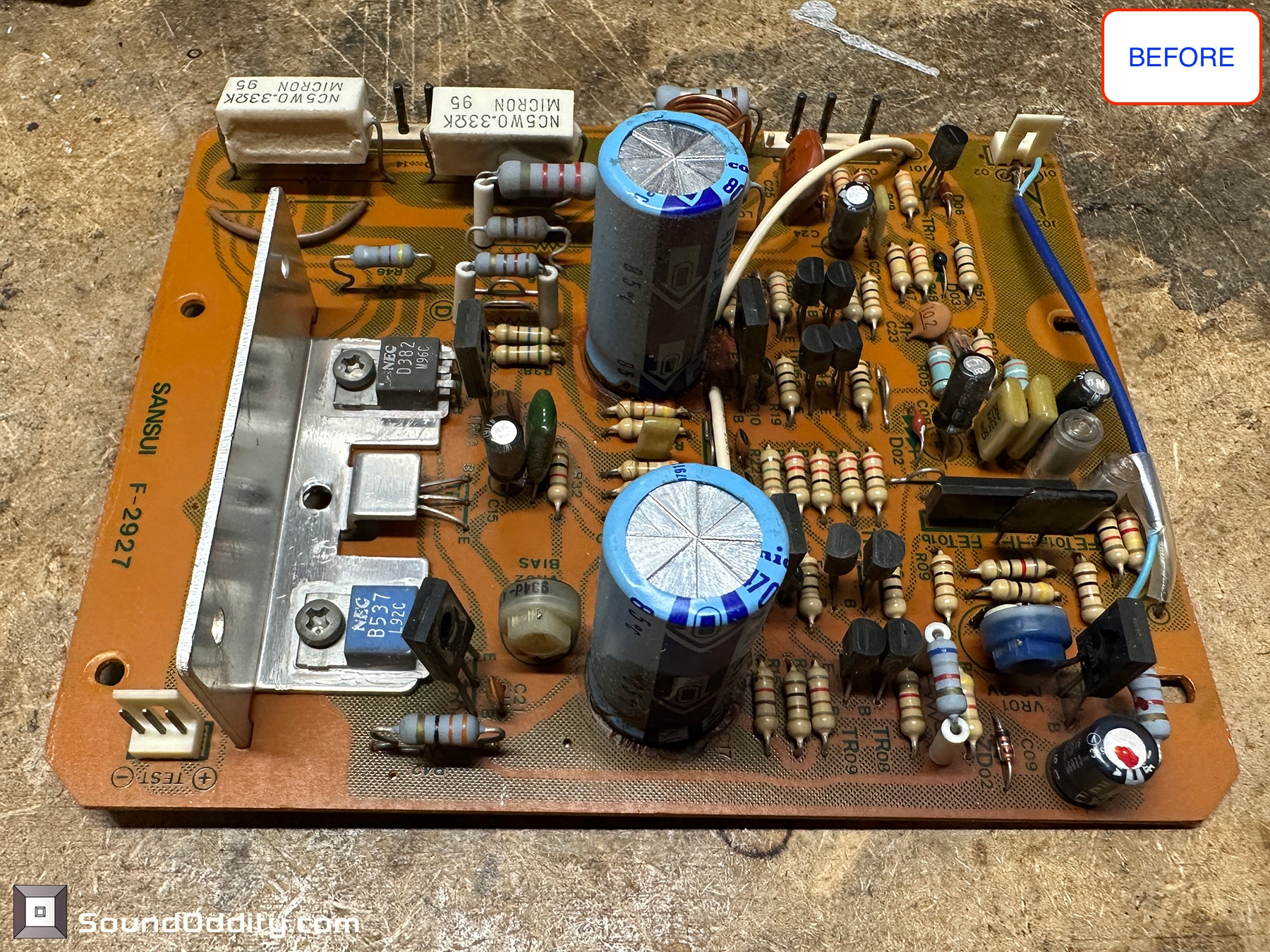

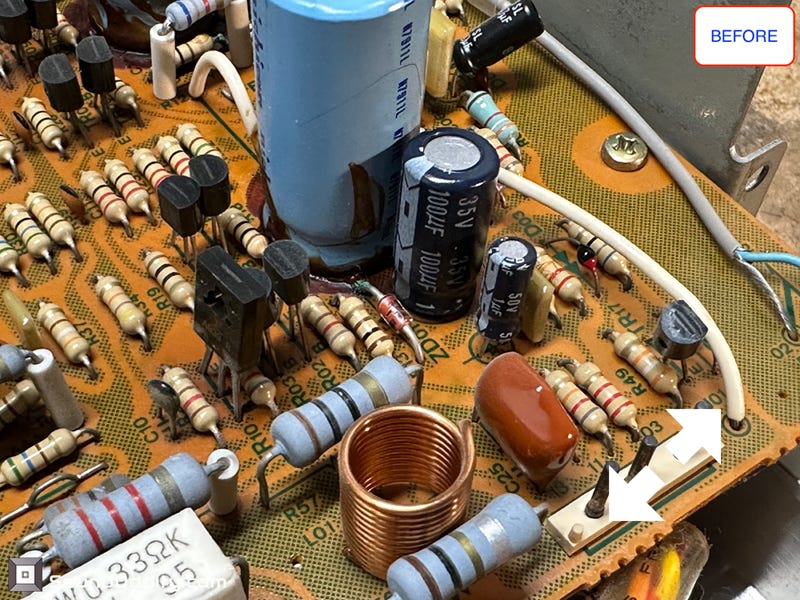

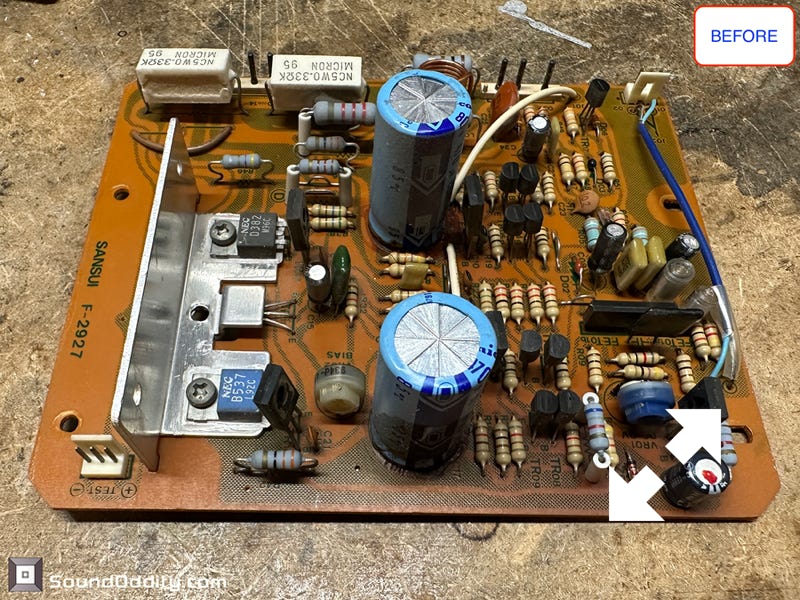

Carte de puissance #2 Avant restauration

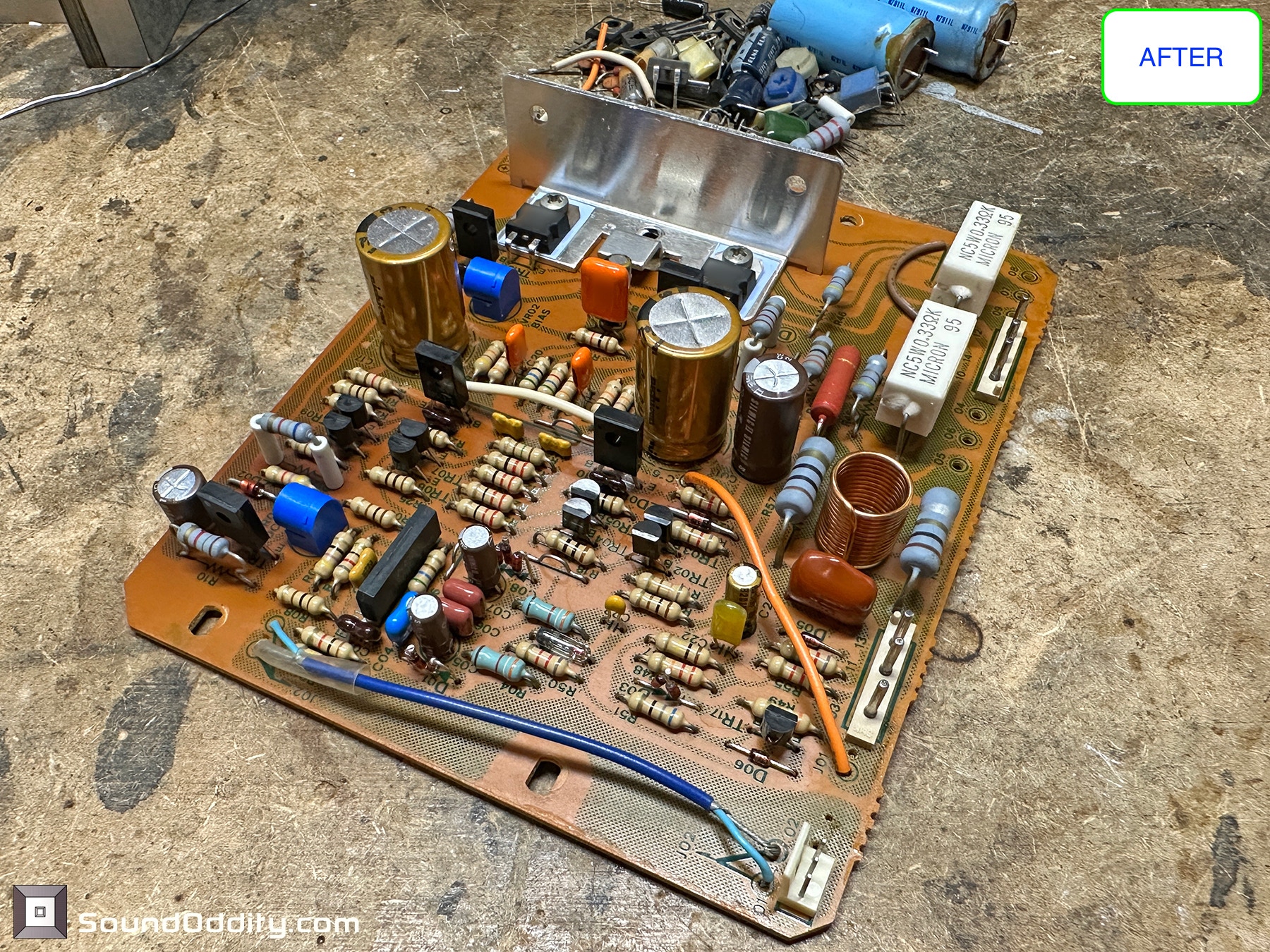

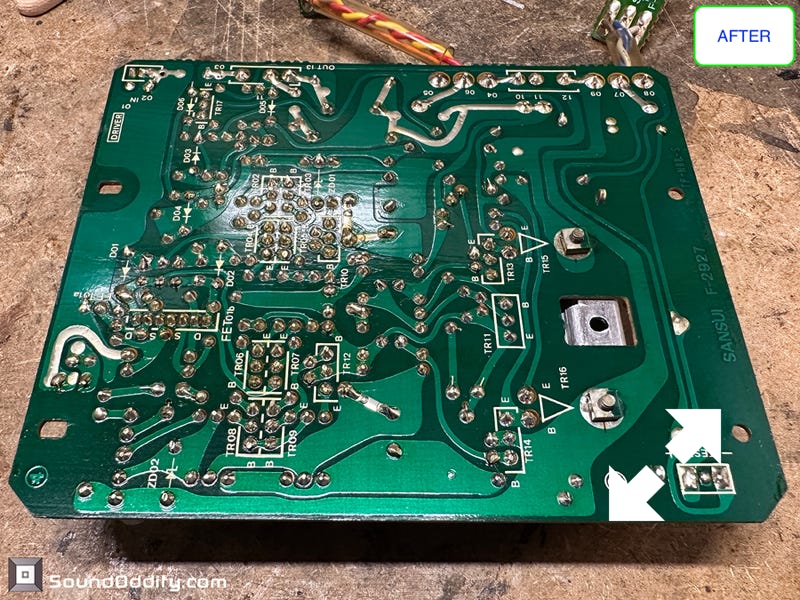

Carte de puissance #2 Après restauration

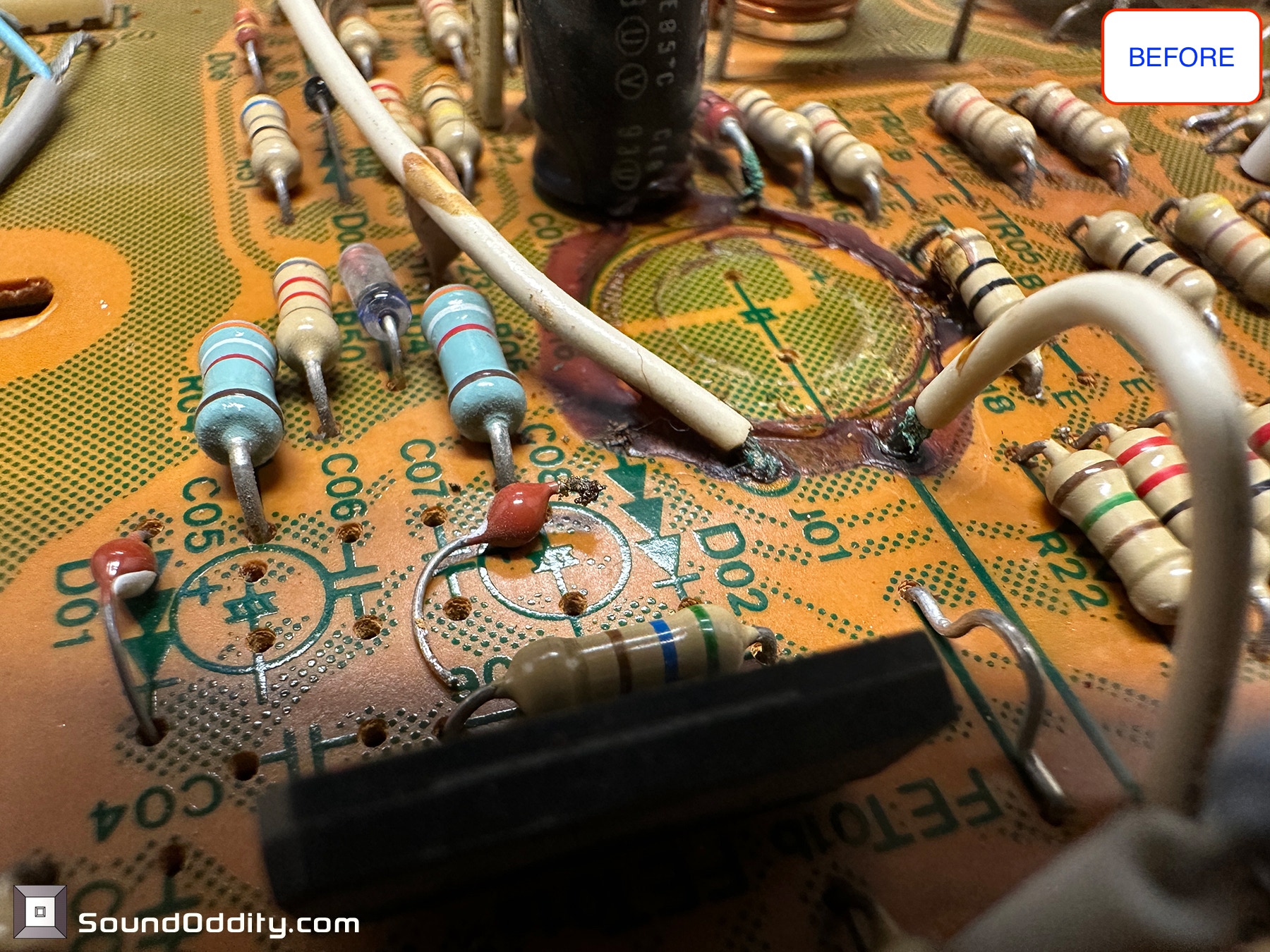

Les dégâts causés par le collage d’origine des condensateurs au fil des années
Les dégâts causés par le collage d’origine des condensateurs au fil des années
Cartes de puissance #2 Avant restauration
Cartes de puissance #2 Après restauration
Carte de puissance #2 Après restauration
Carte de puissance #2 Après restauration

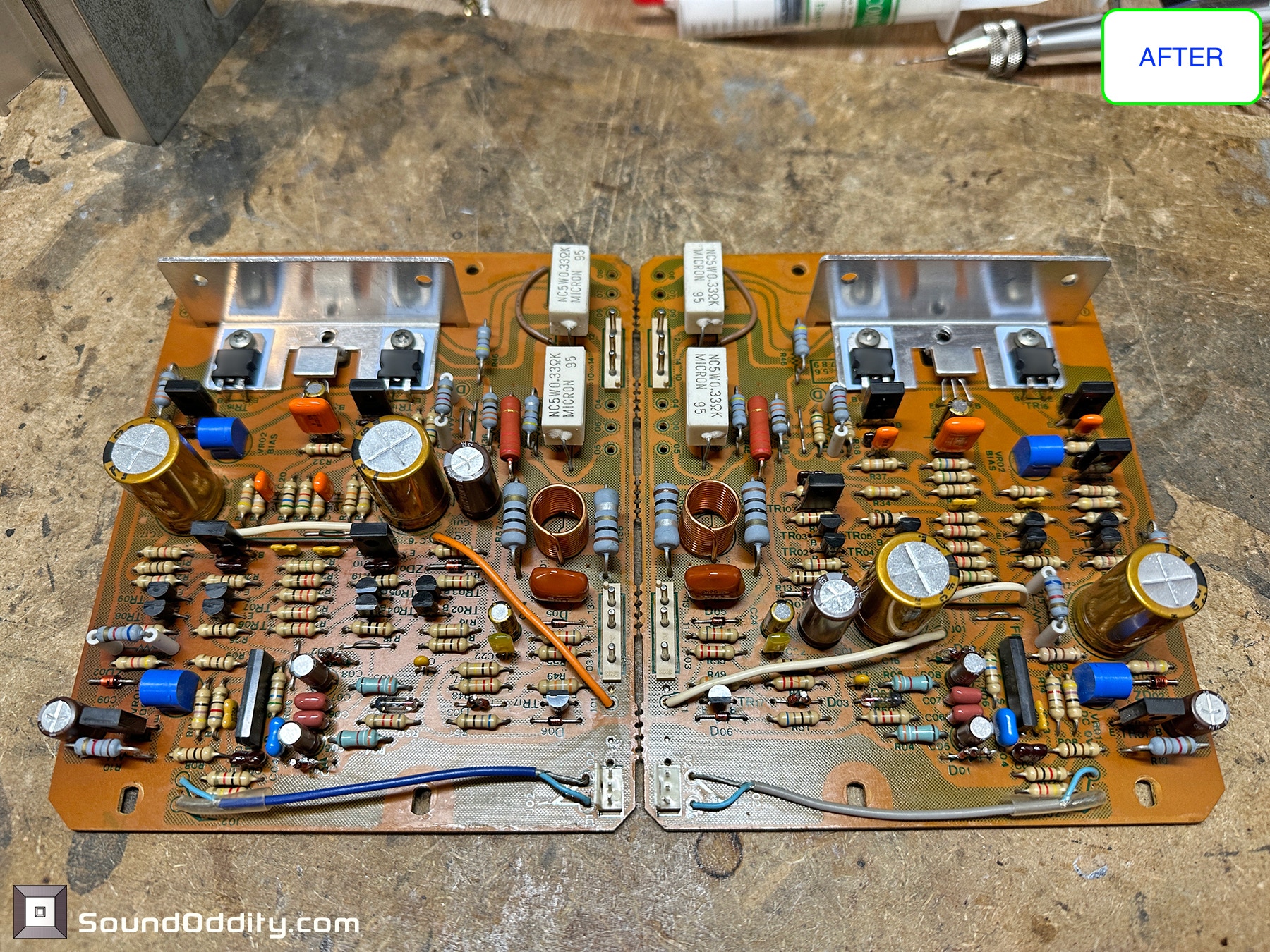

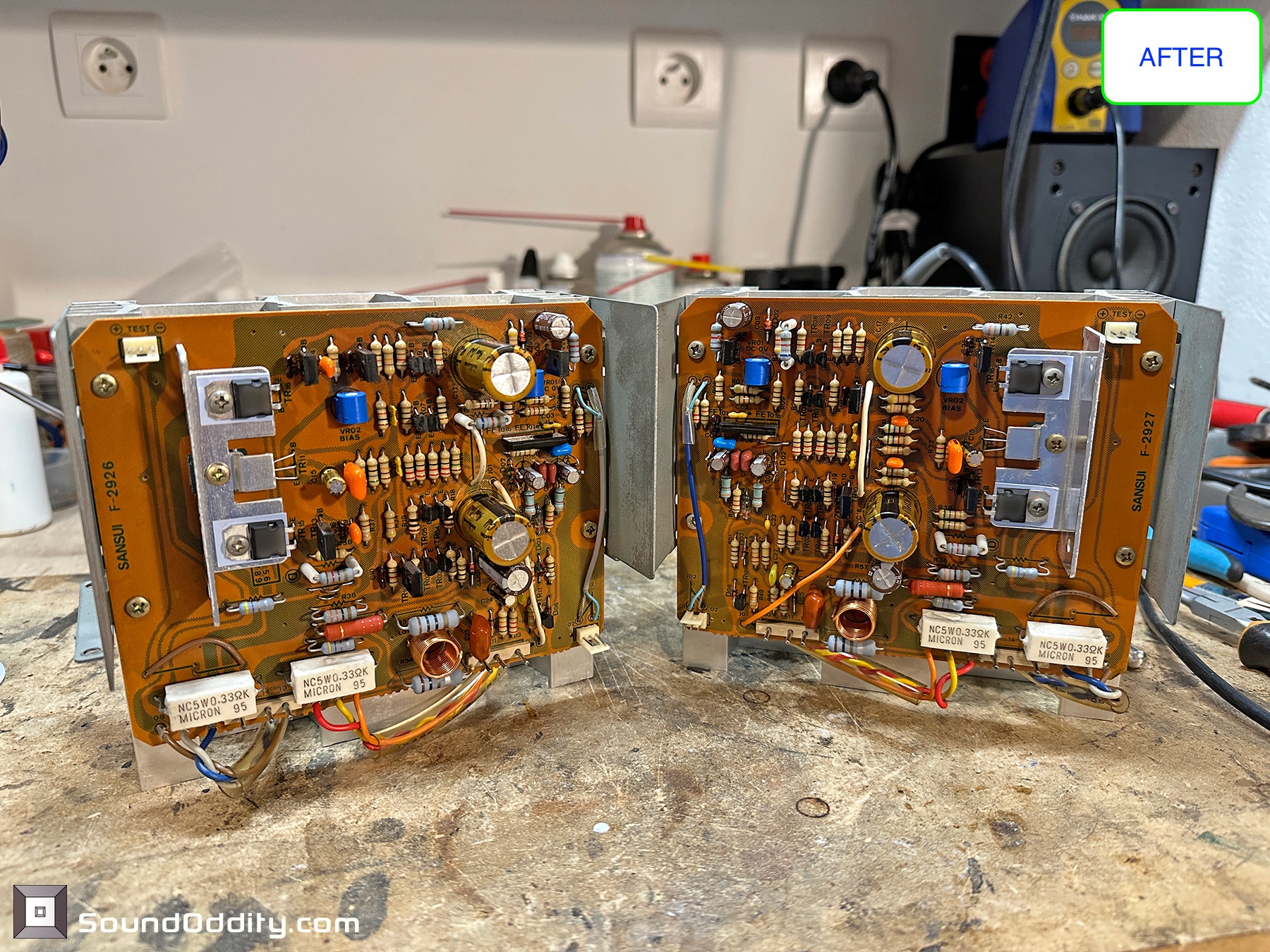

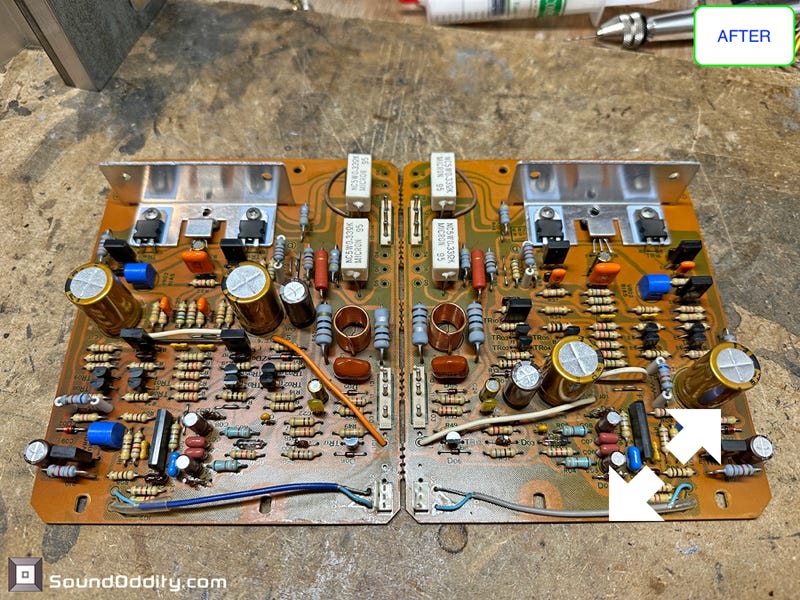

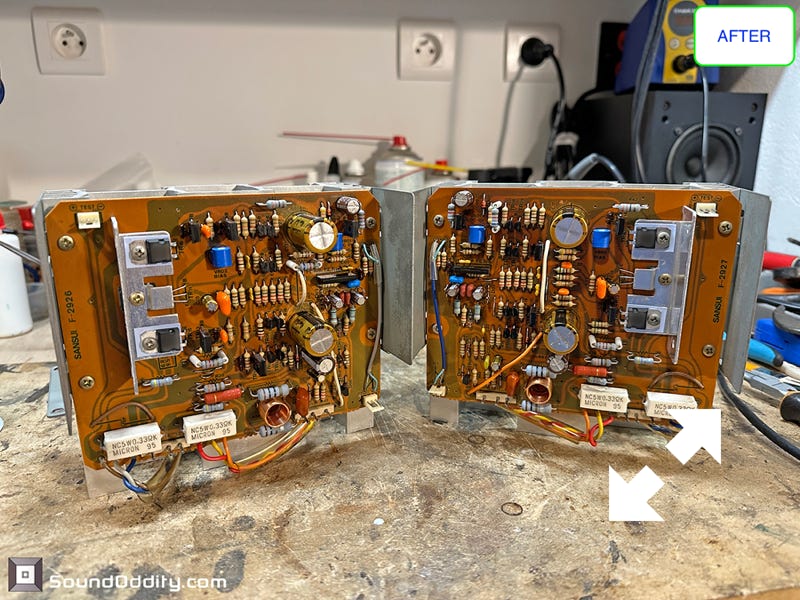

Les deux cartes de puissance après restauration
Les deux cartes de puissance après restauration

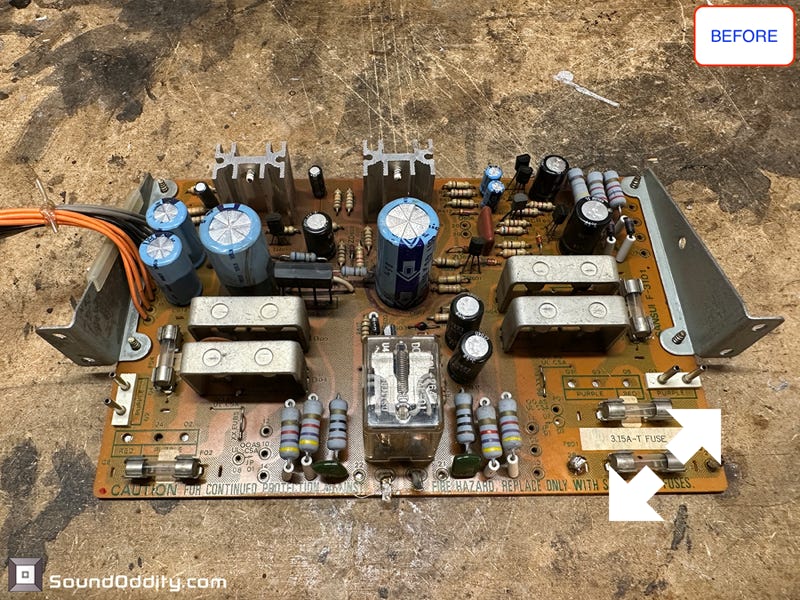

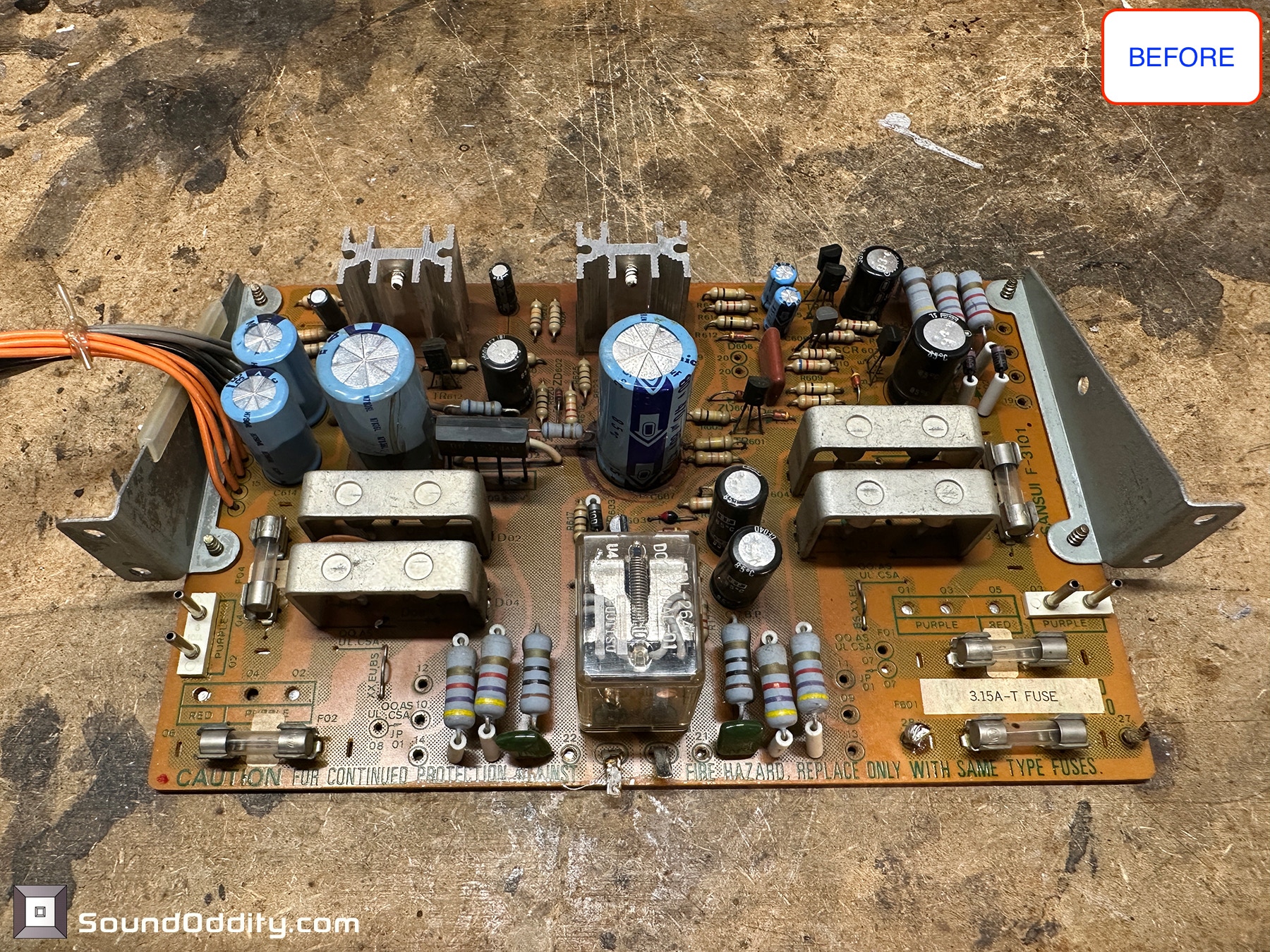

Carte d’alimentation Avant restauration

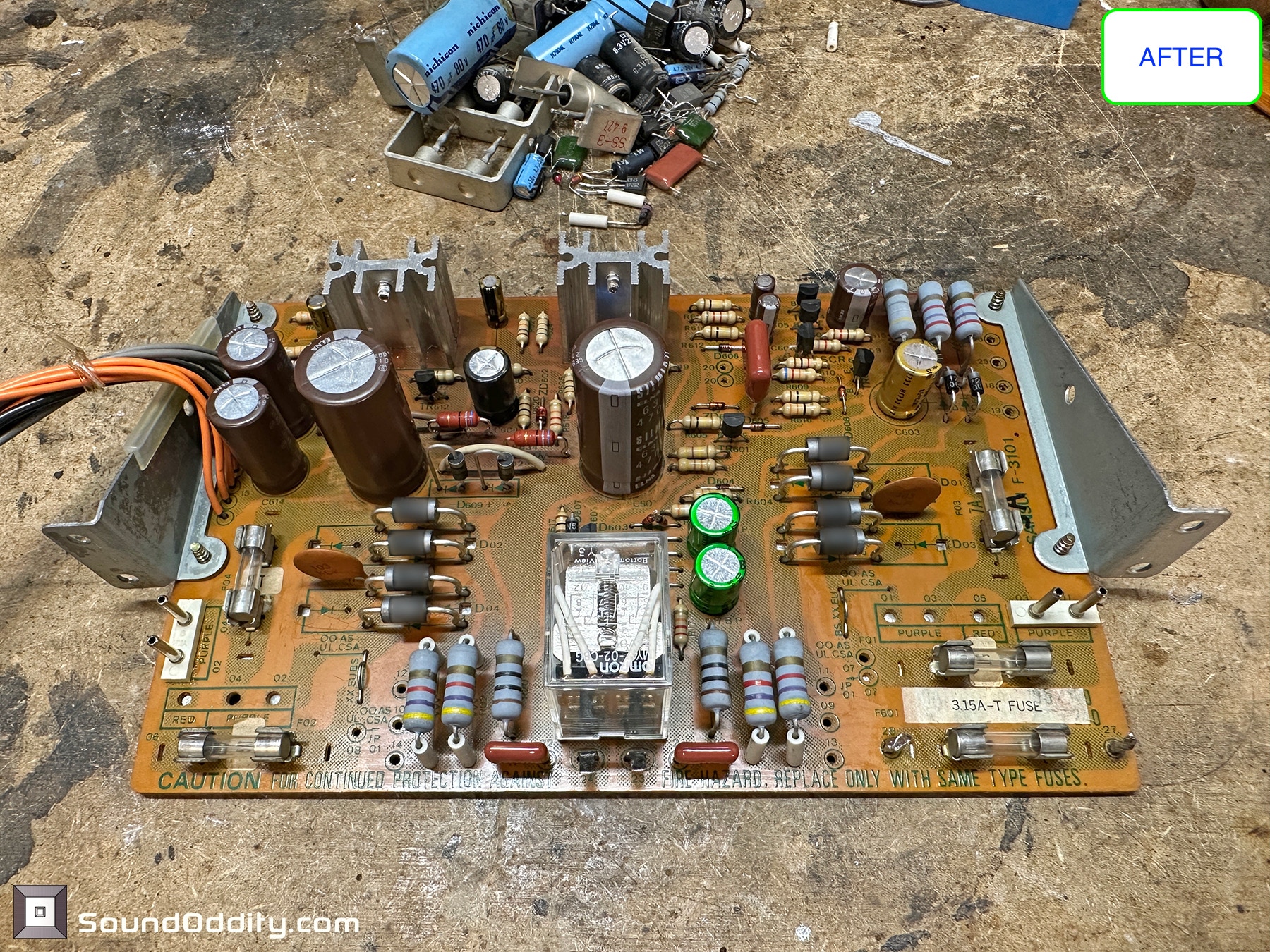

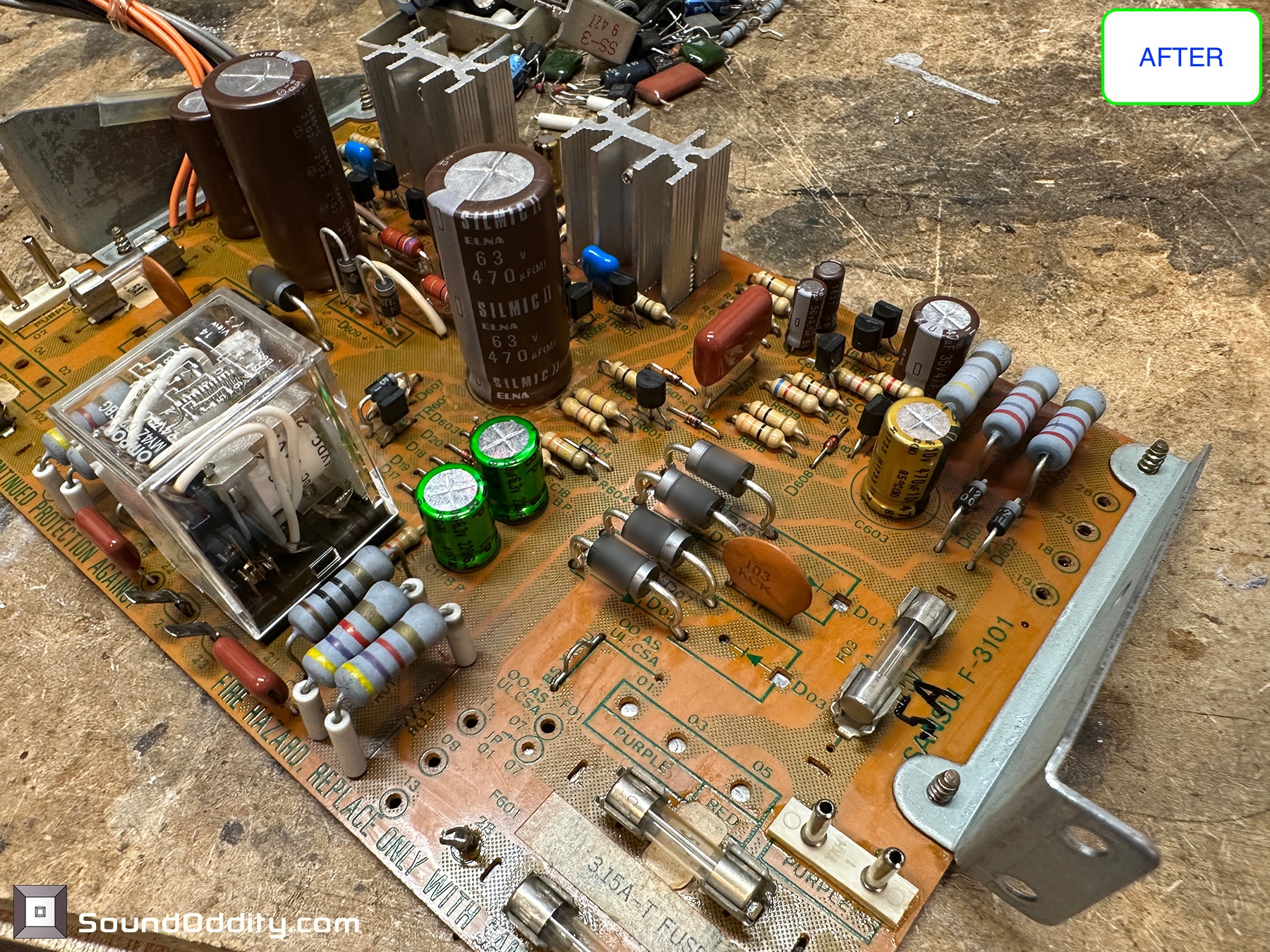

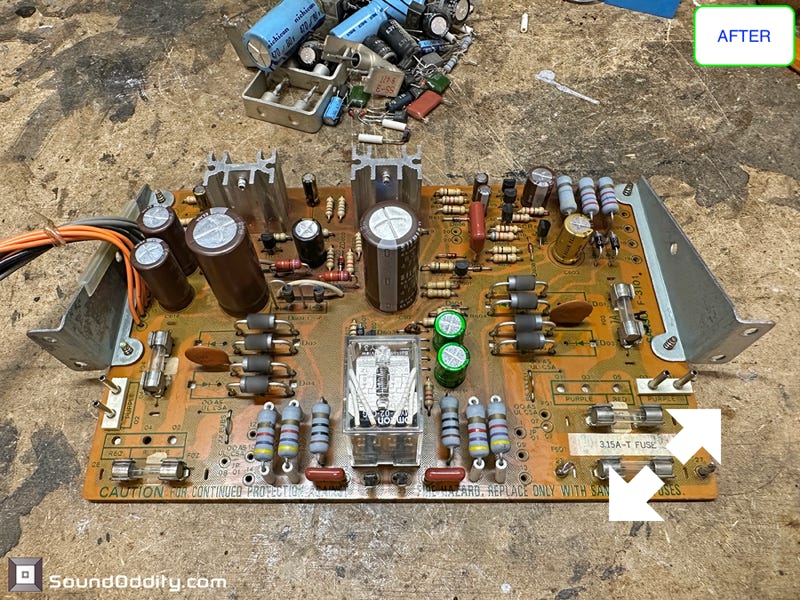

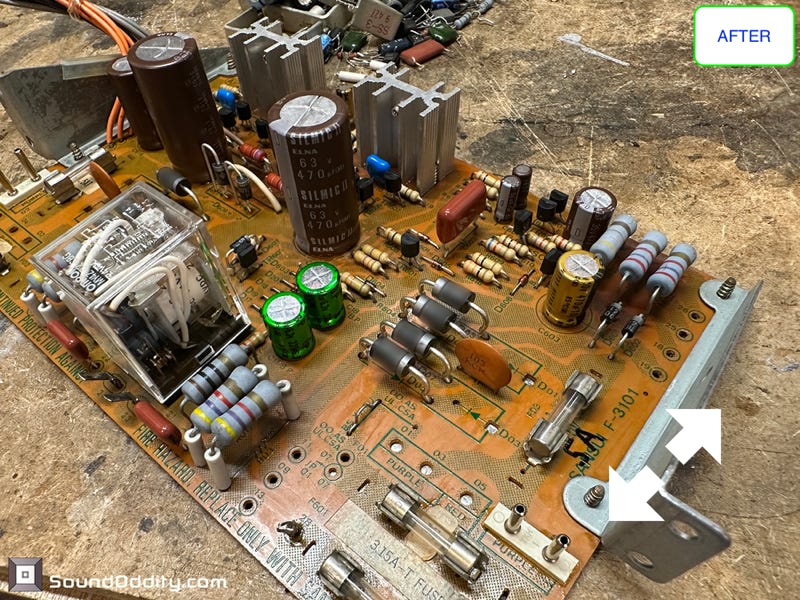

Carte d’alimentation Après restauration, relais neuf

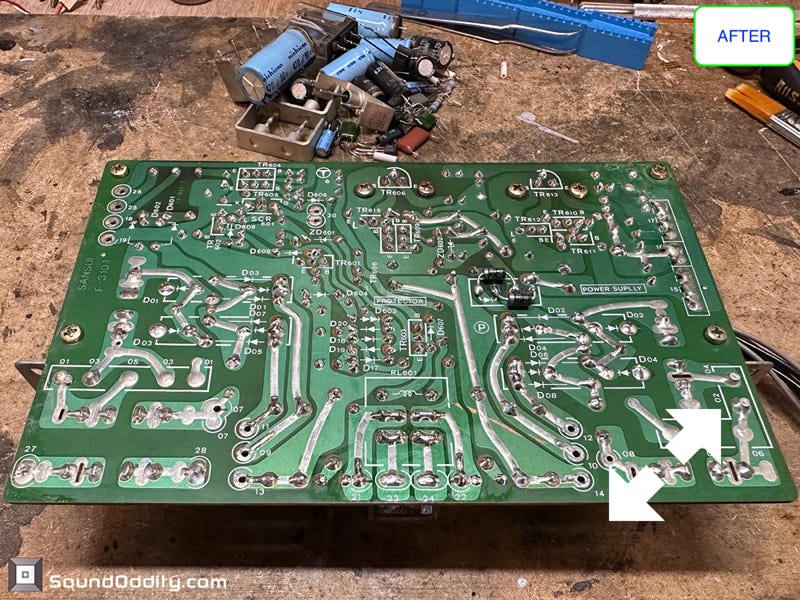

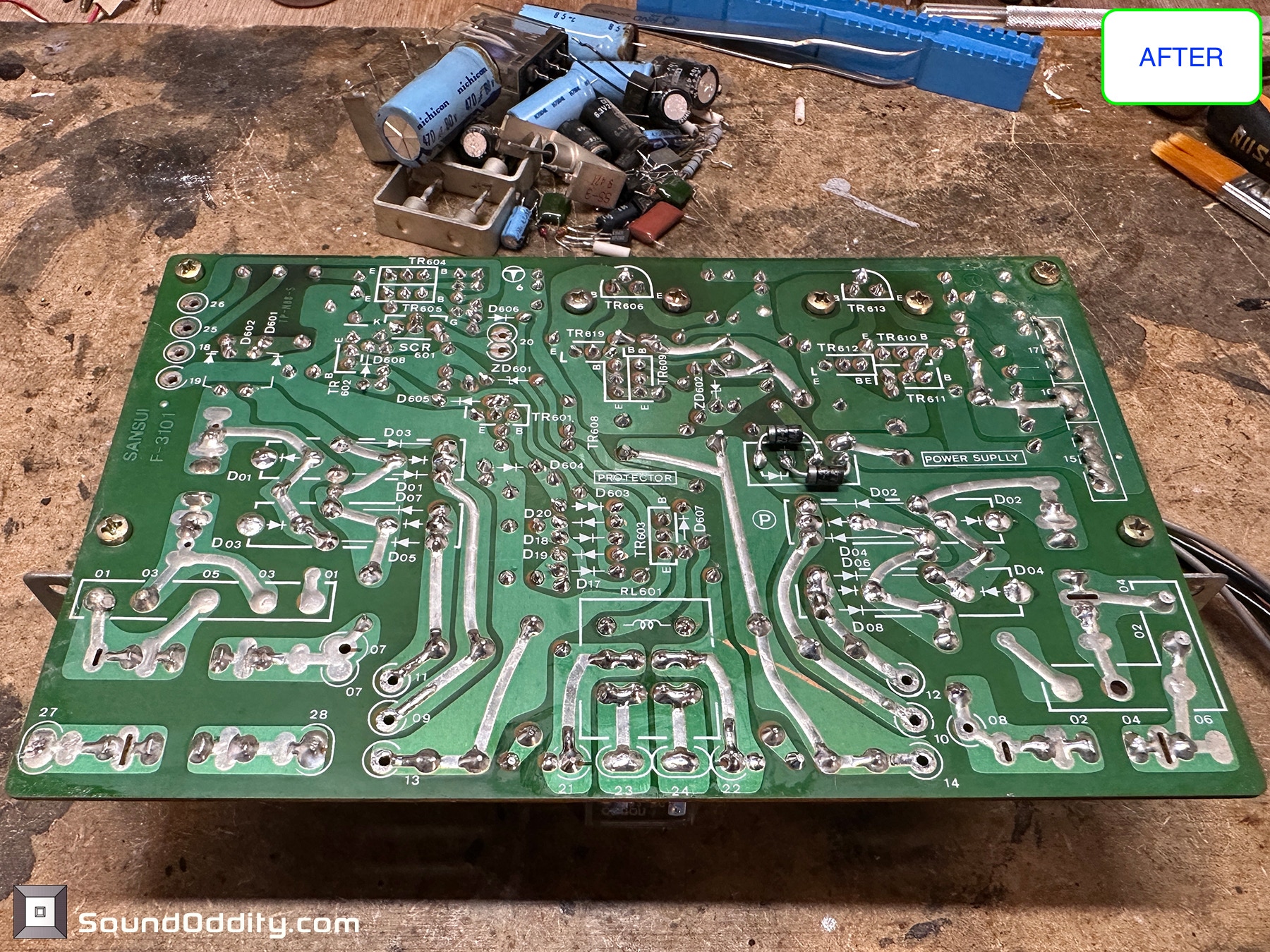

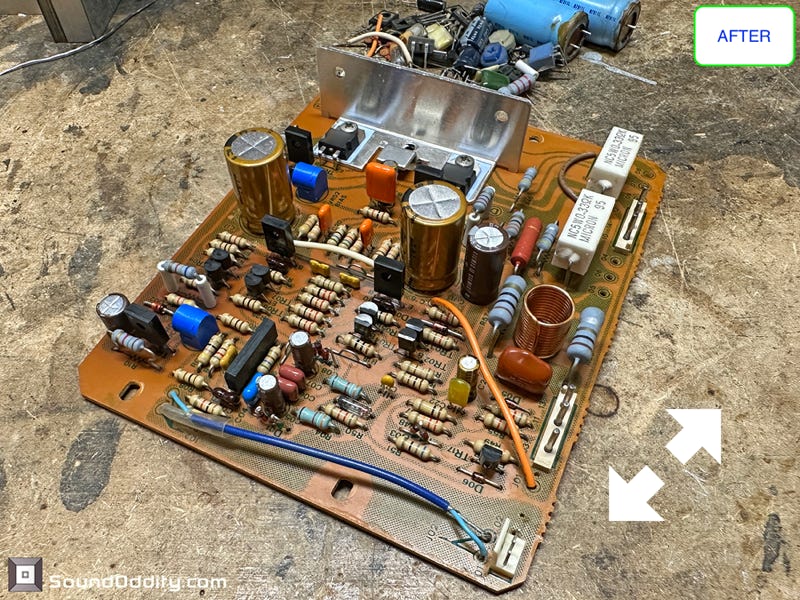

Carte d’alimentation Après restauration
Carte d’alimentation Après restauration
Carte d’entrée Avant restauration

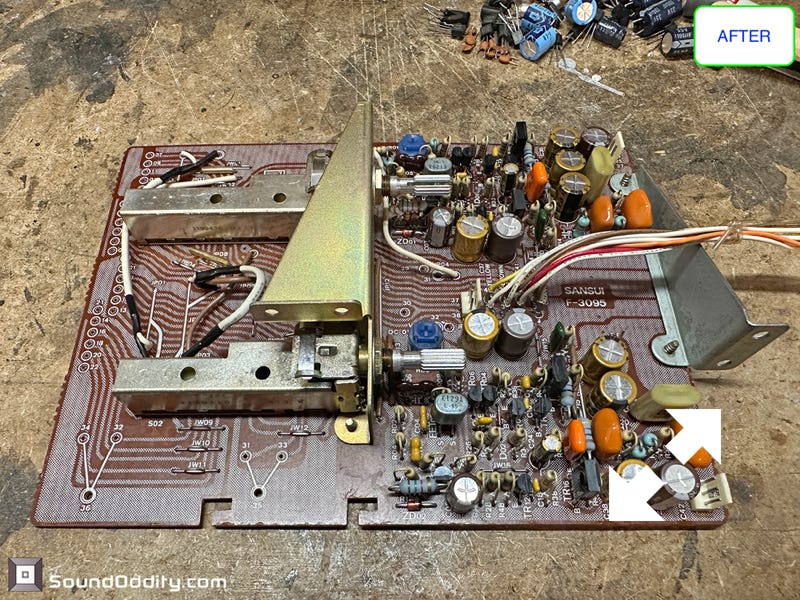

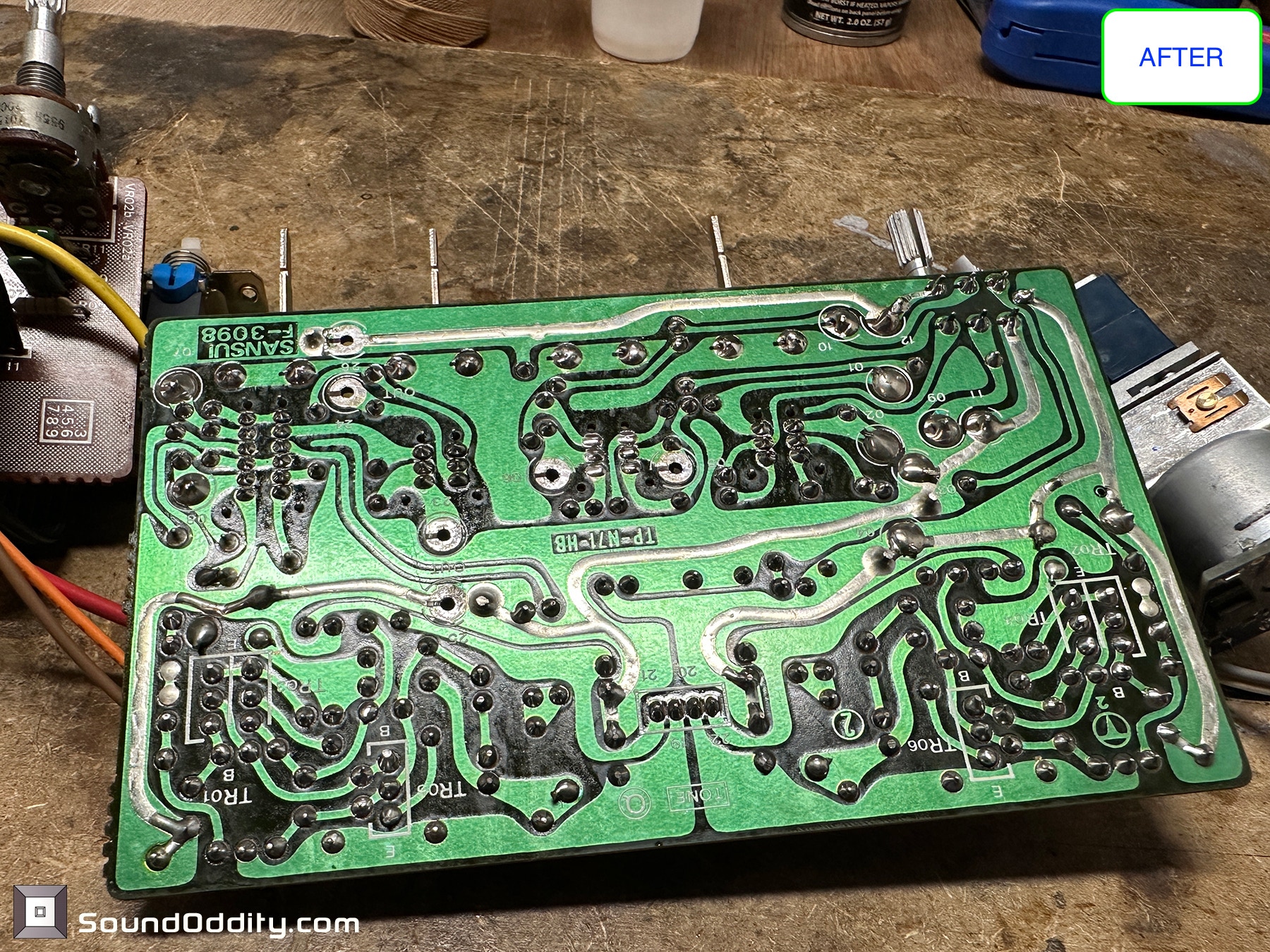

Carte d’entrée Après restauration

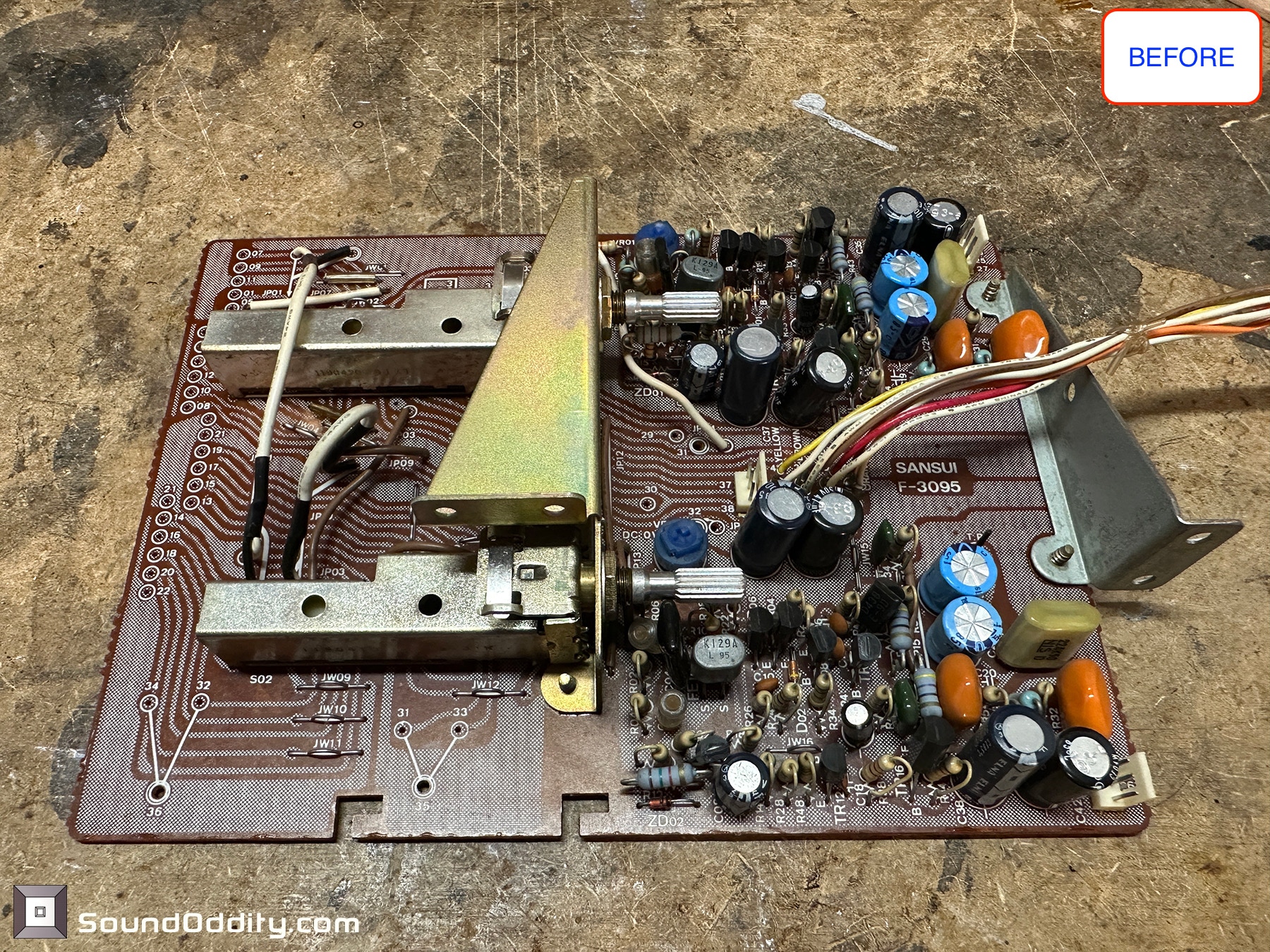

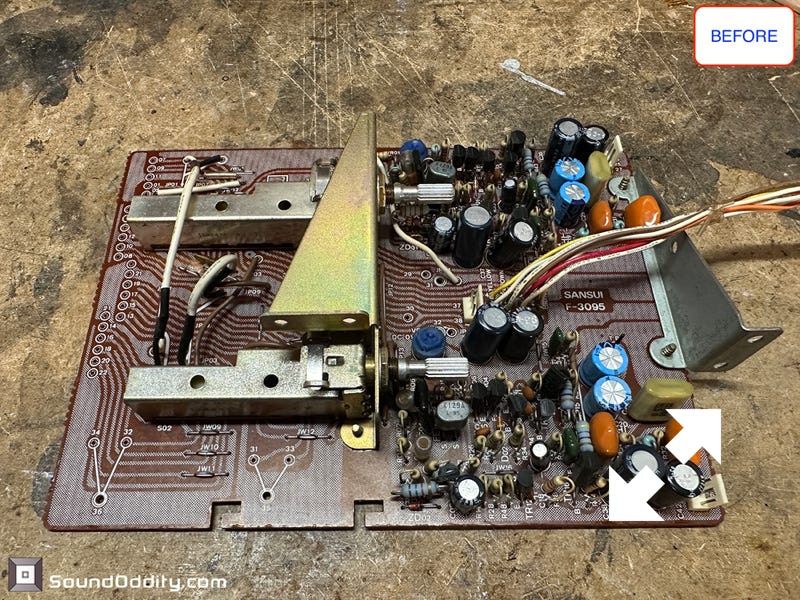

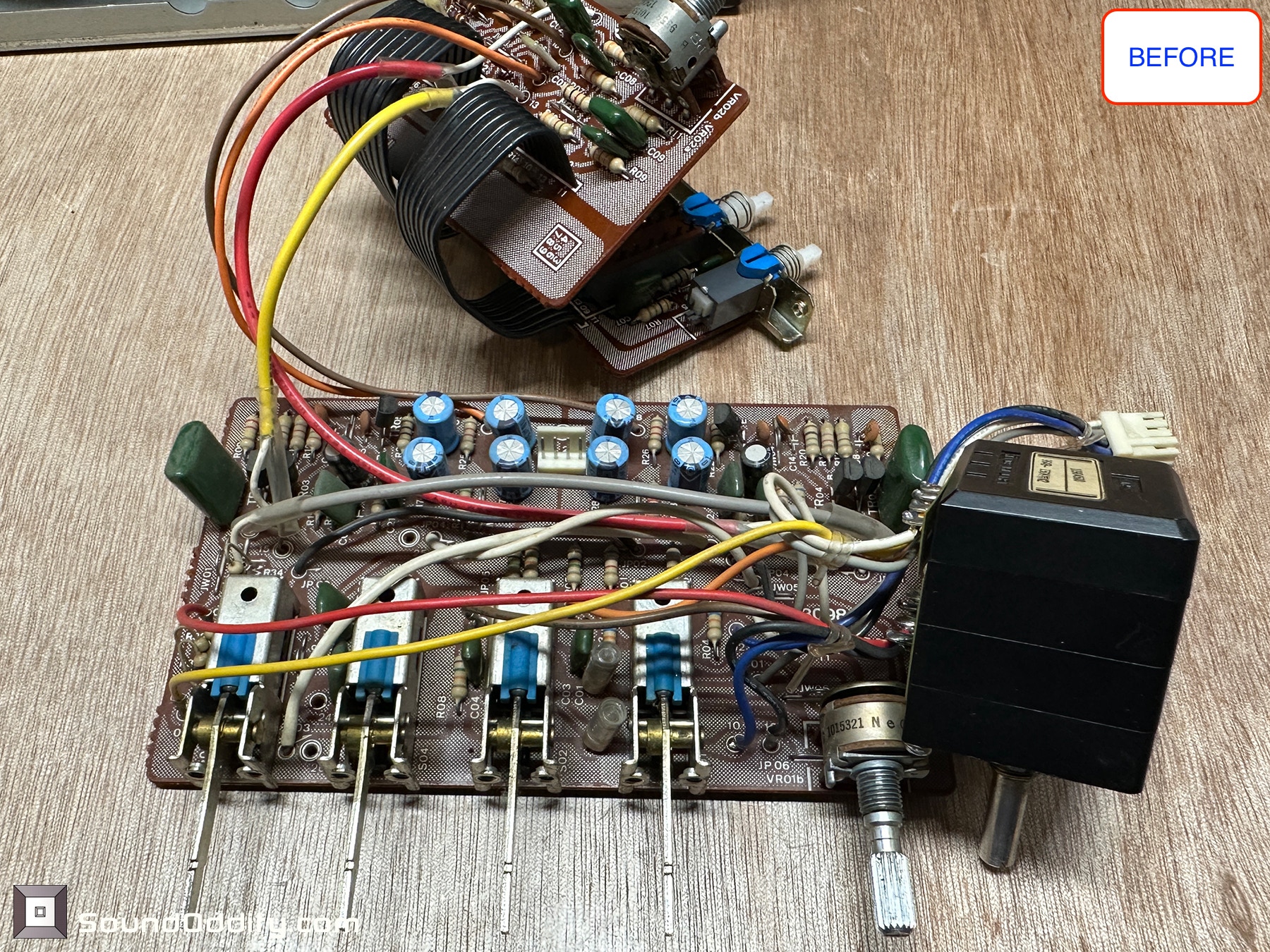

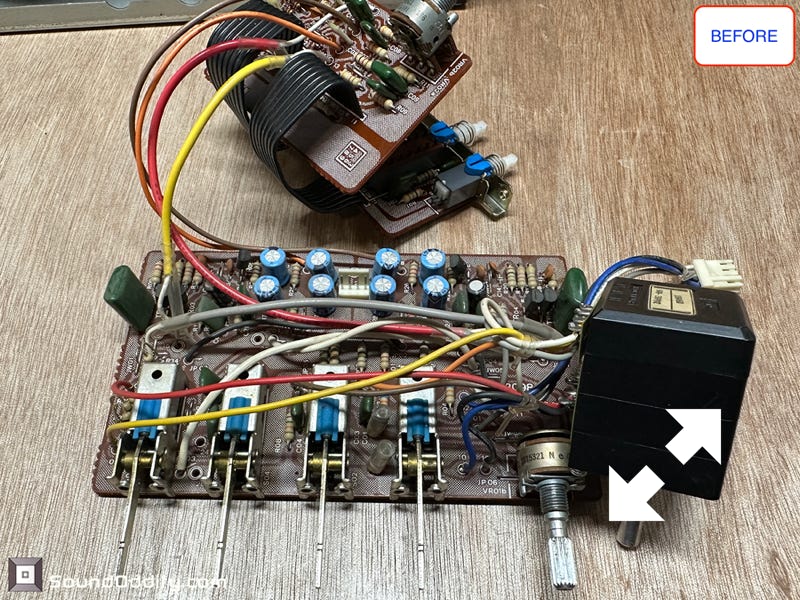

Carte control Avant restauration

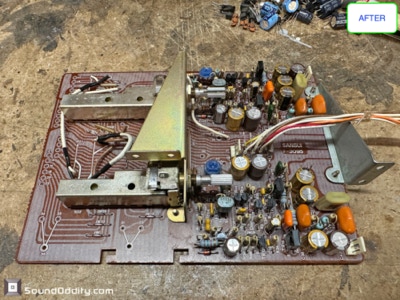

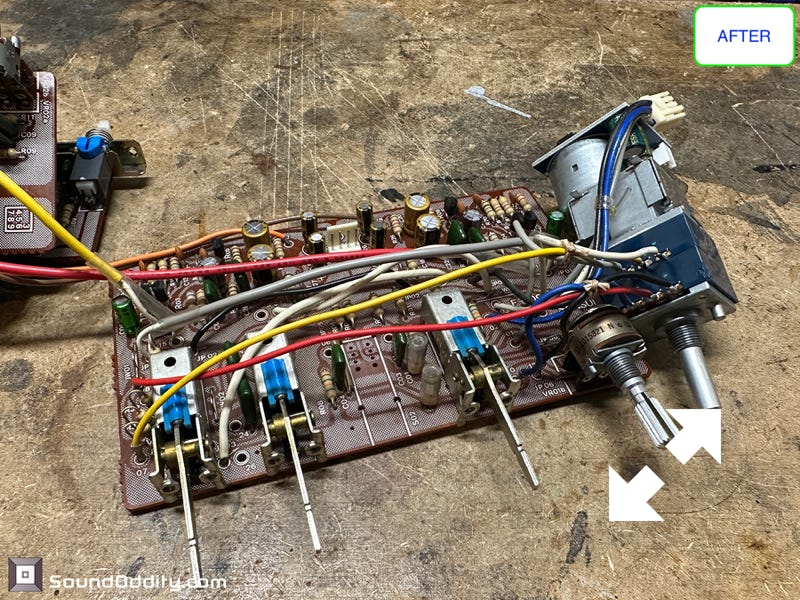

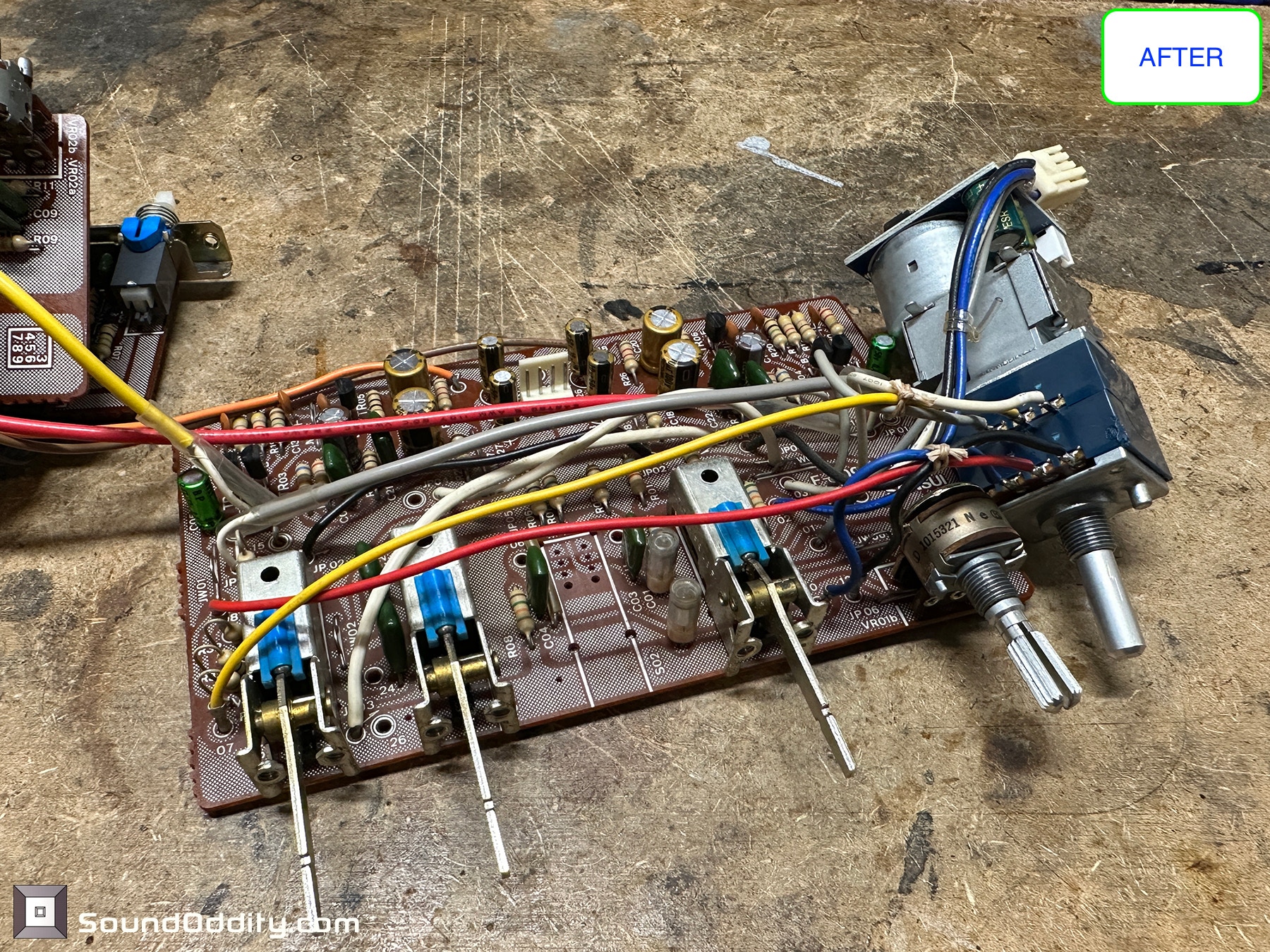

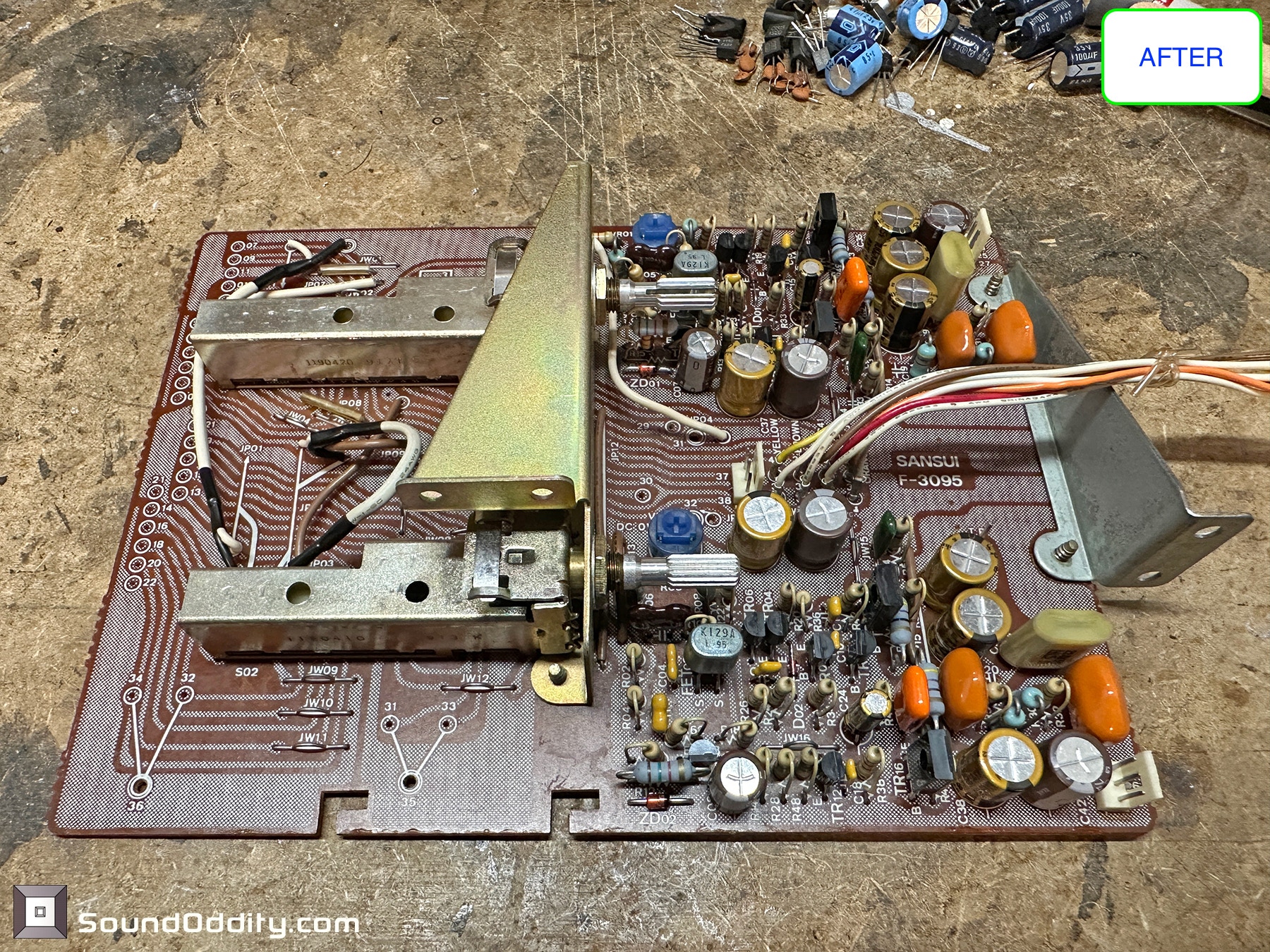

Carte control Après restauration, le potentiomètre de volume est remplacé pour l’ajout d’une télécommande de volume

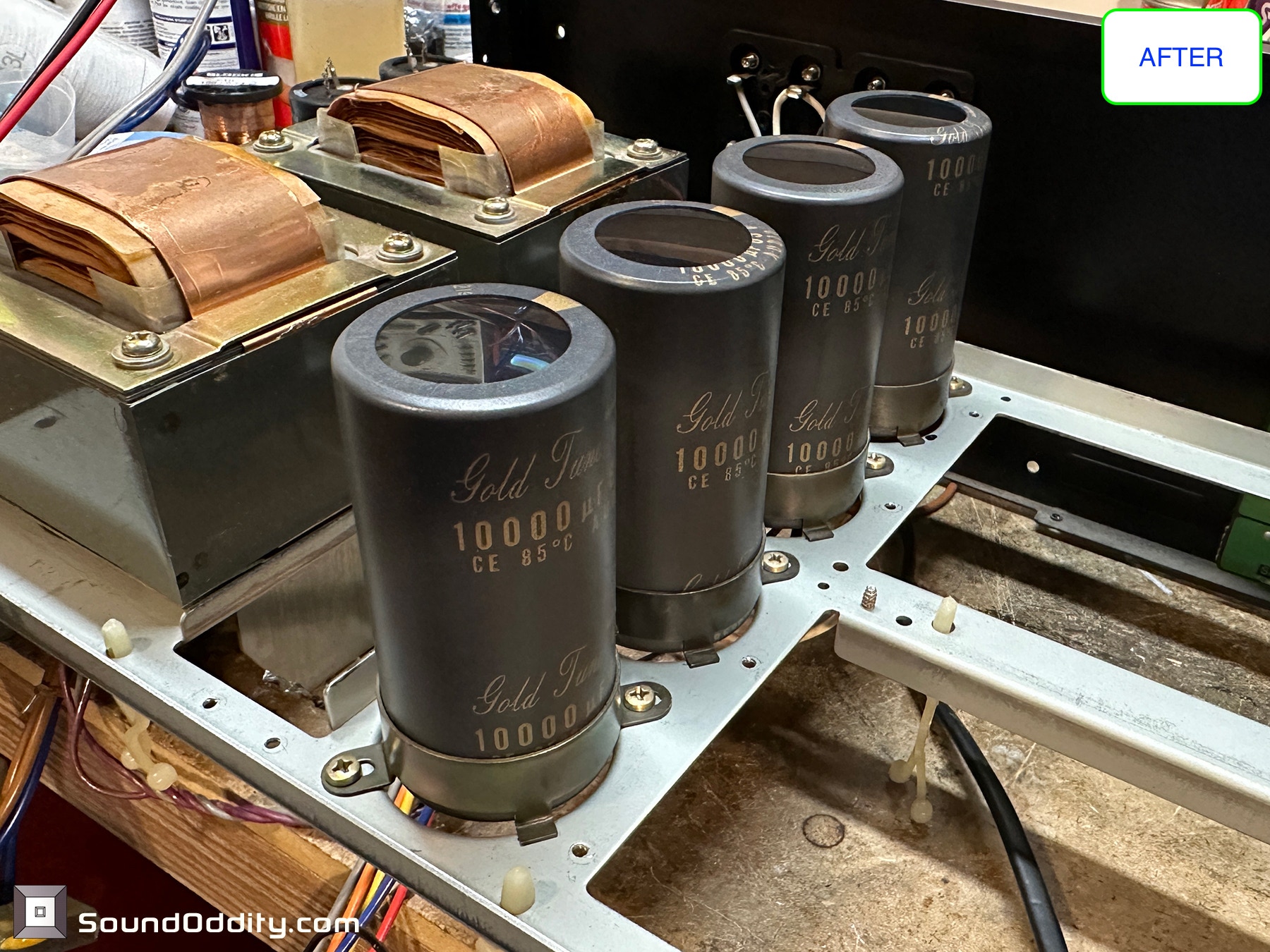

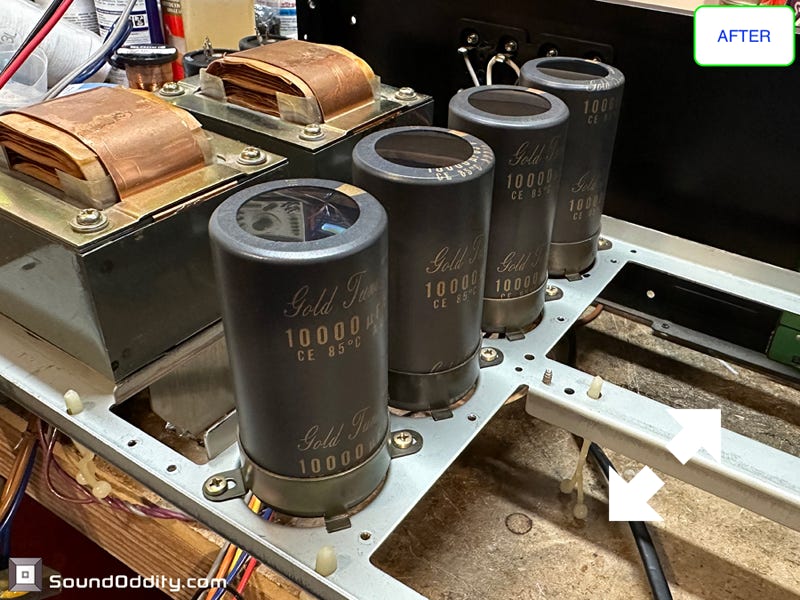

Les nouveaux condensateurs de filtrage haut de gamme Nichicon Gold Tune

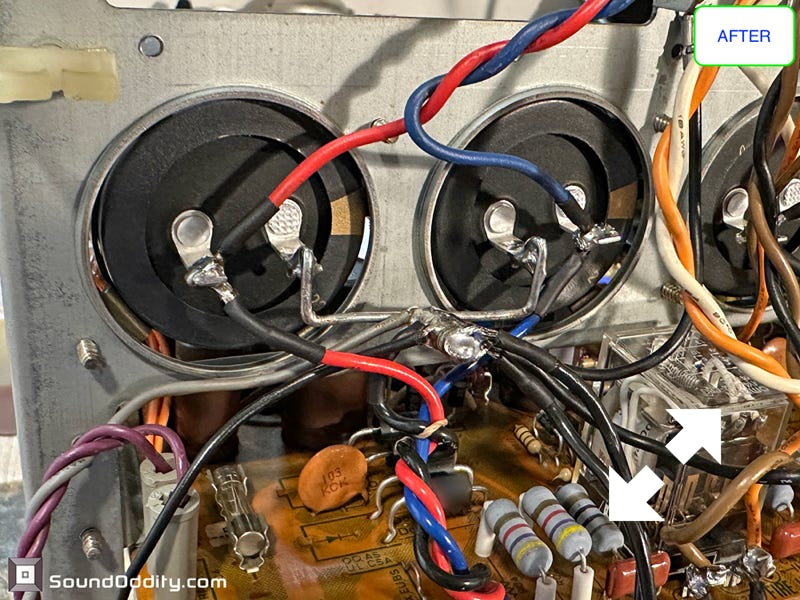

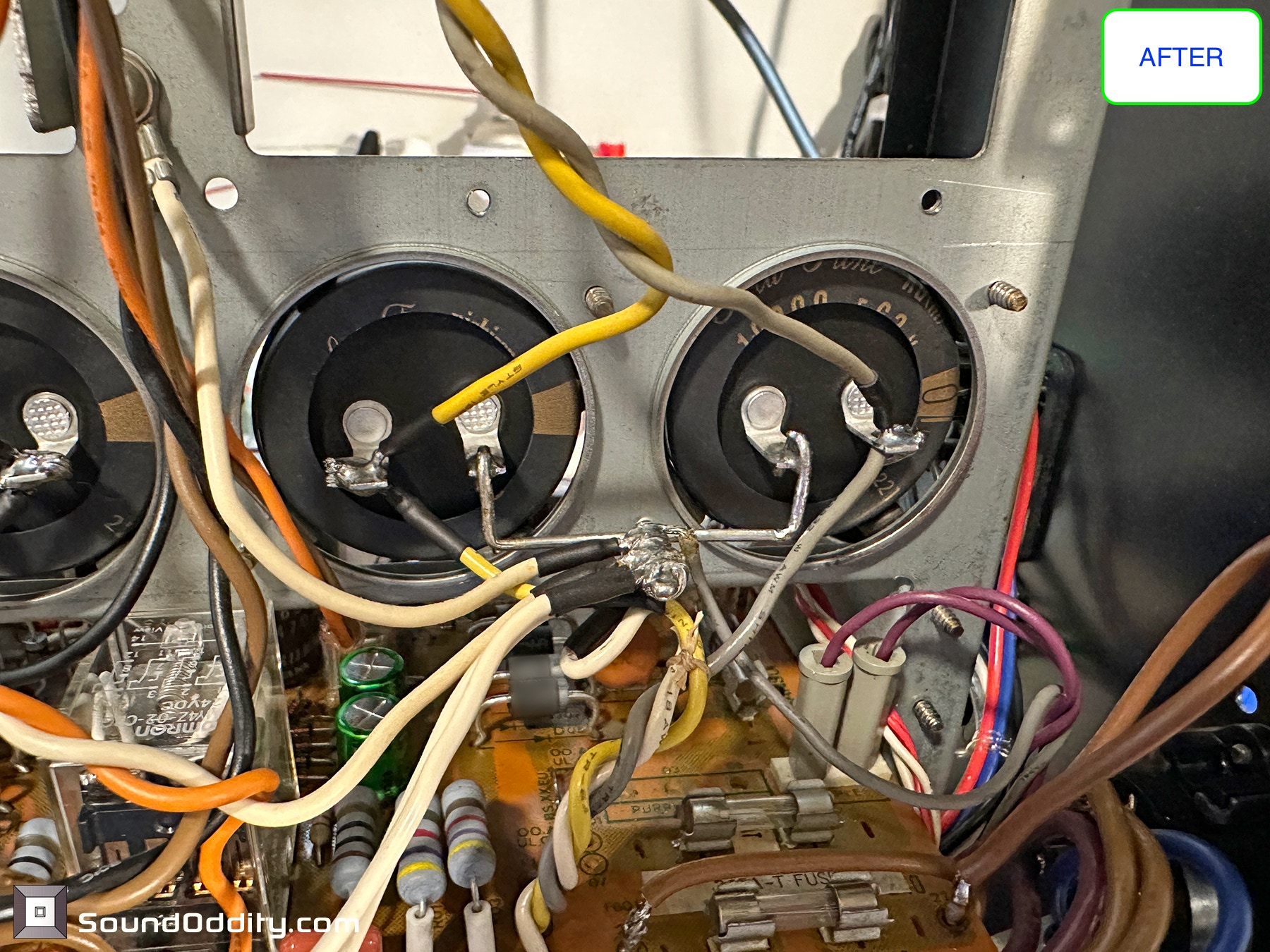

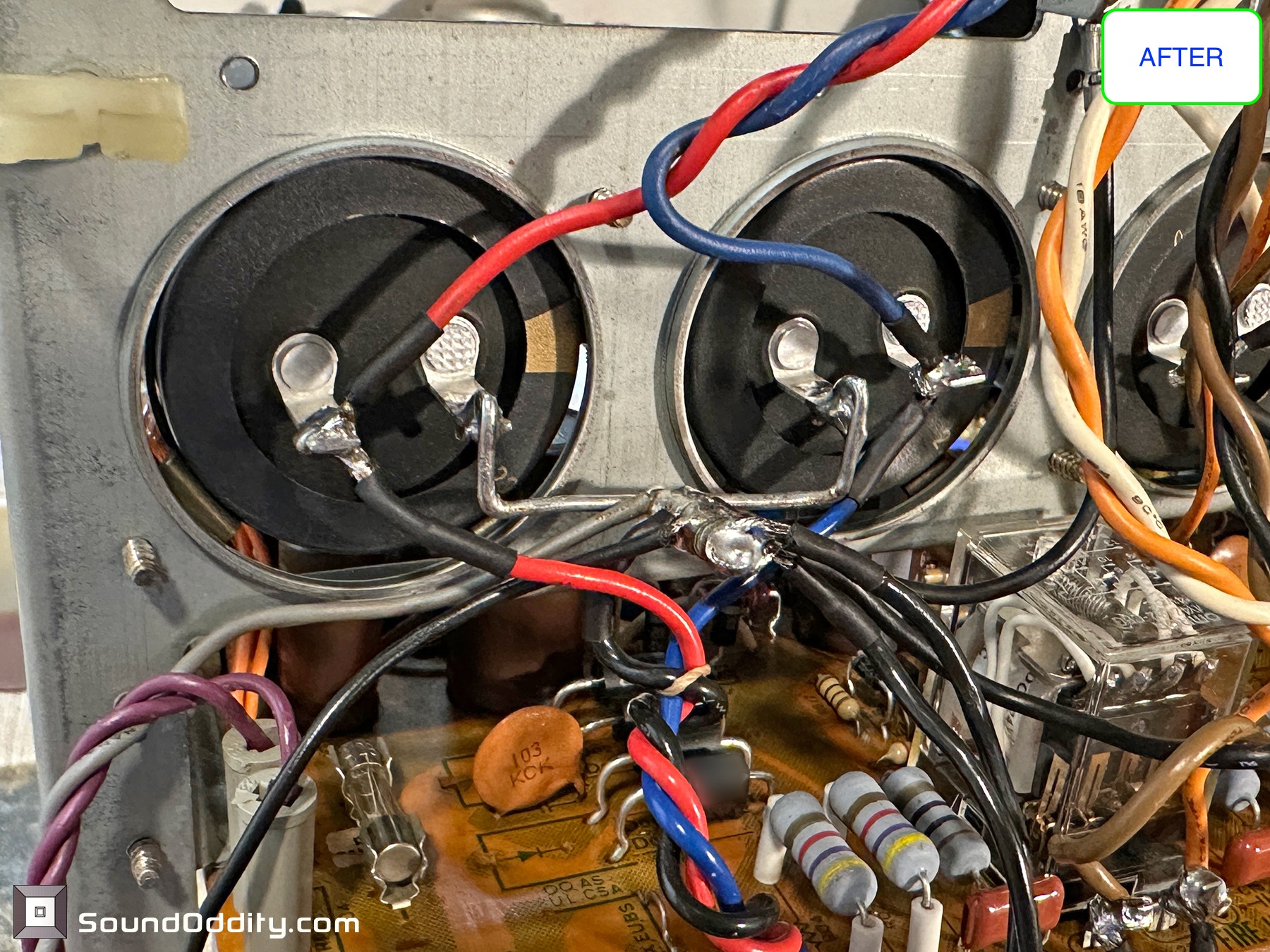

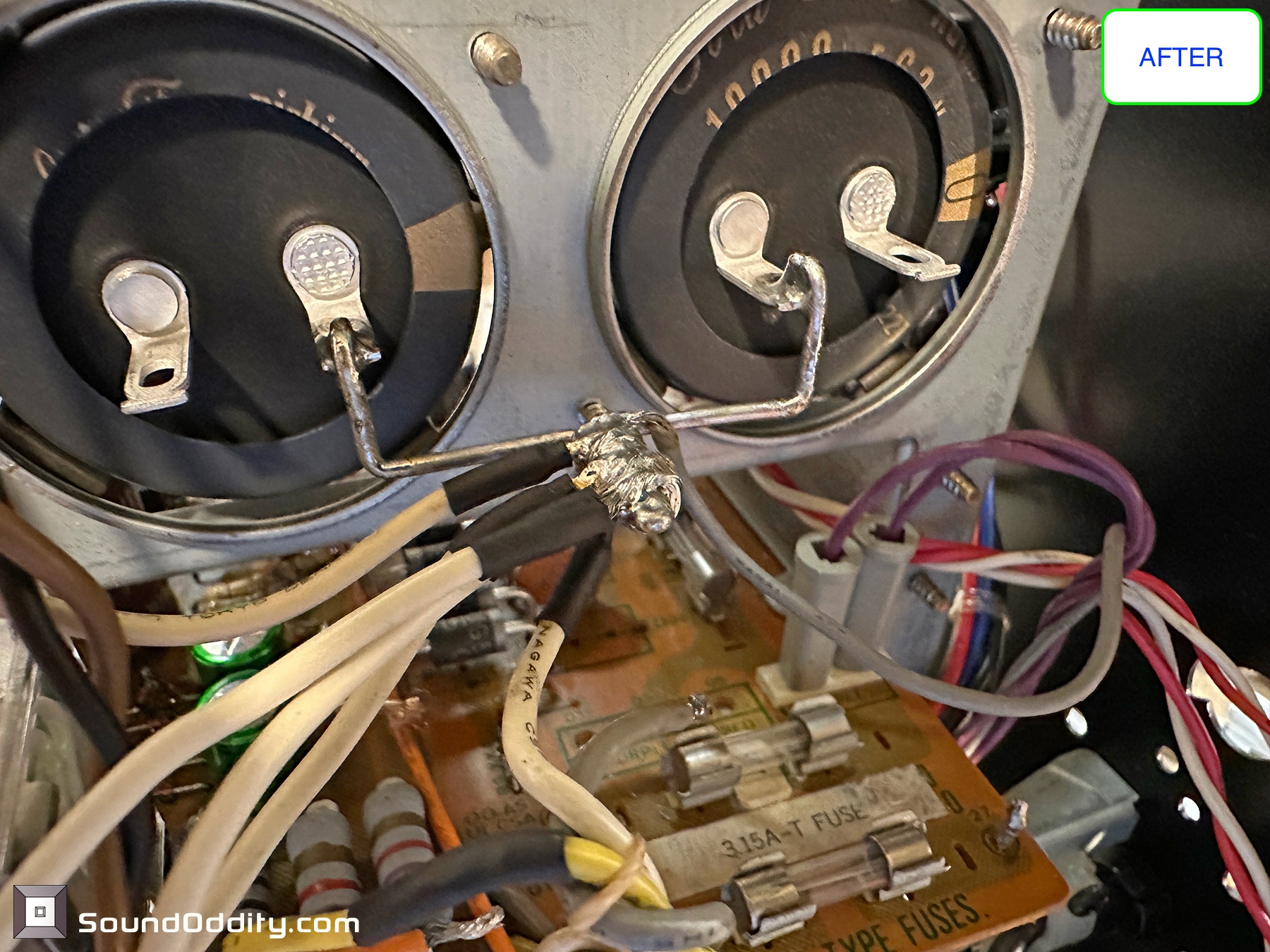

Gros plan sur la qualité du re-cablage de l’alimentation

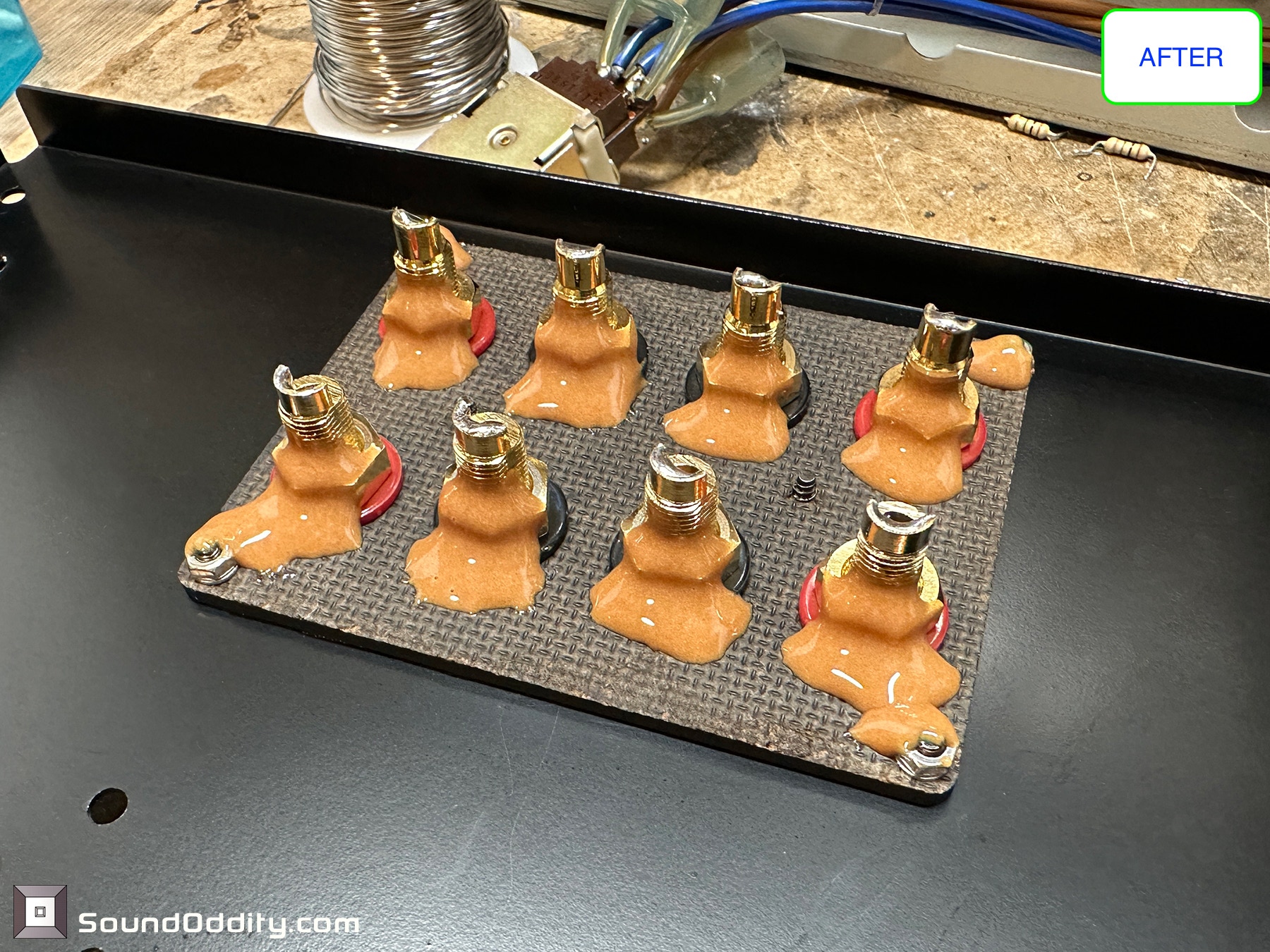

Les borniers haut-parleurs sont collés

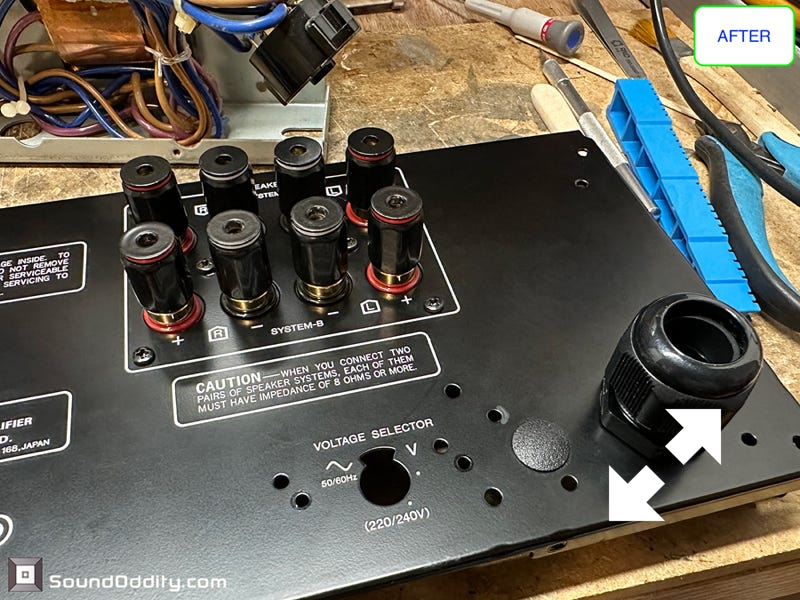

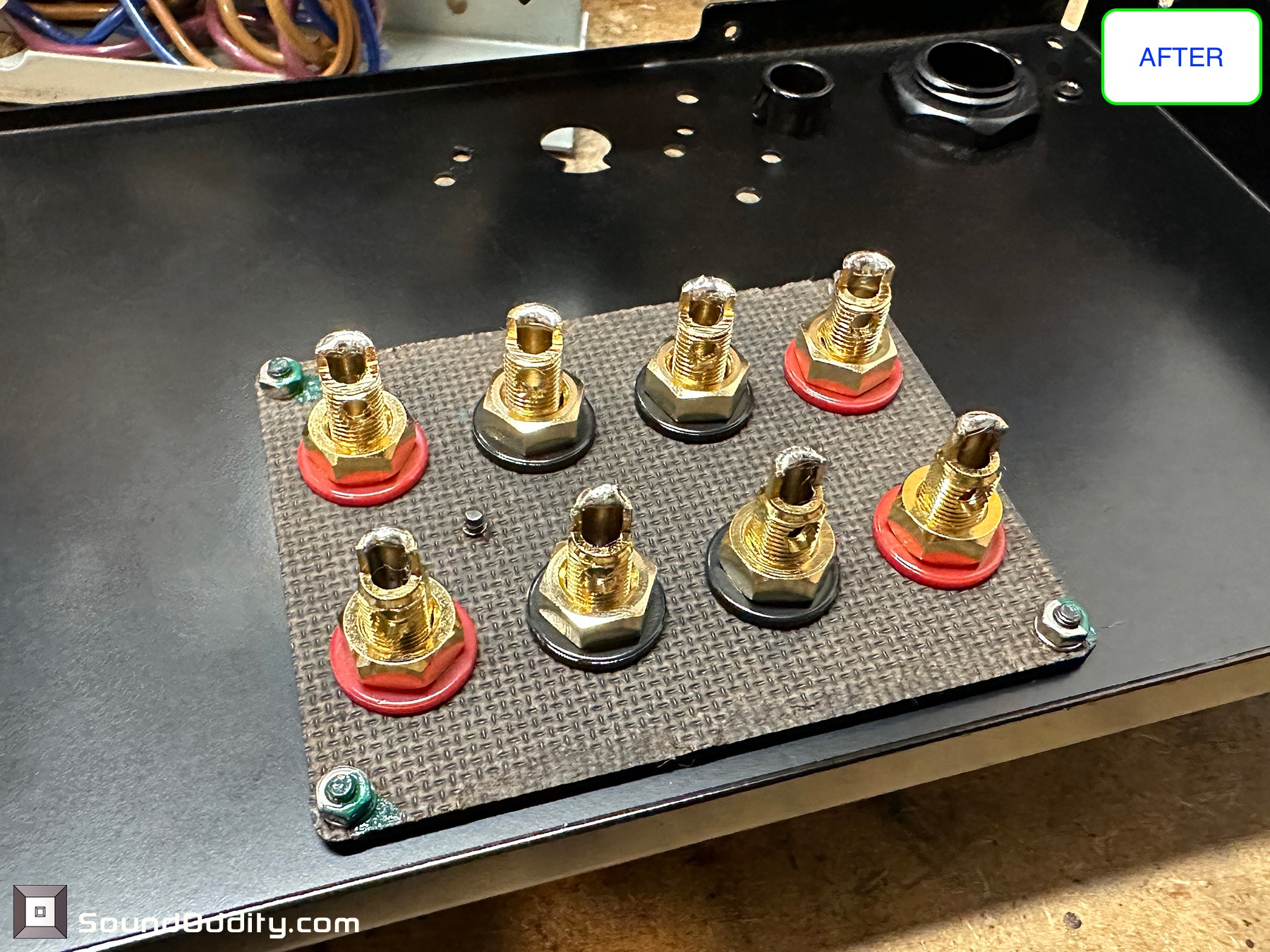

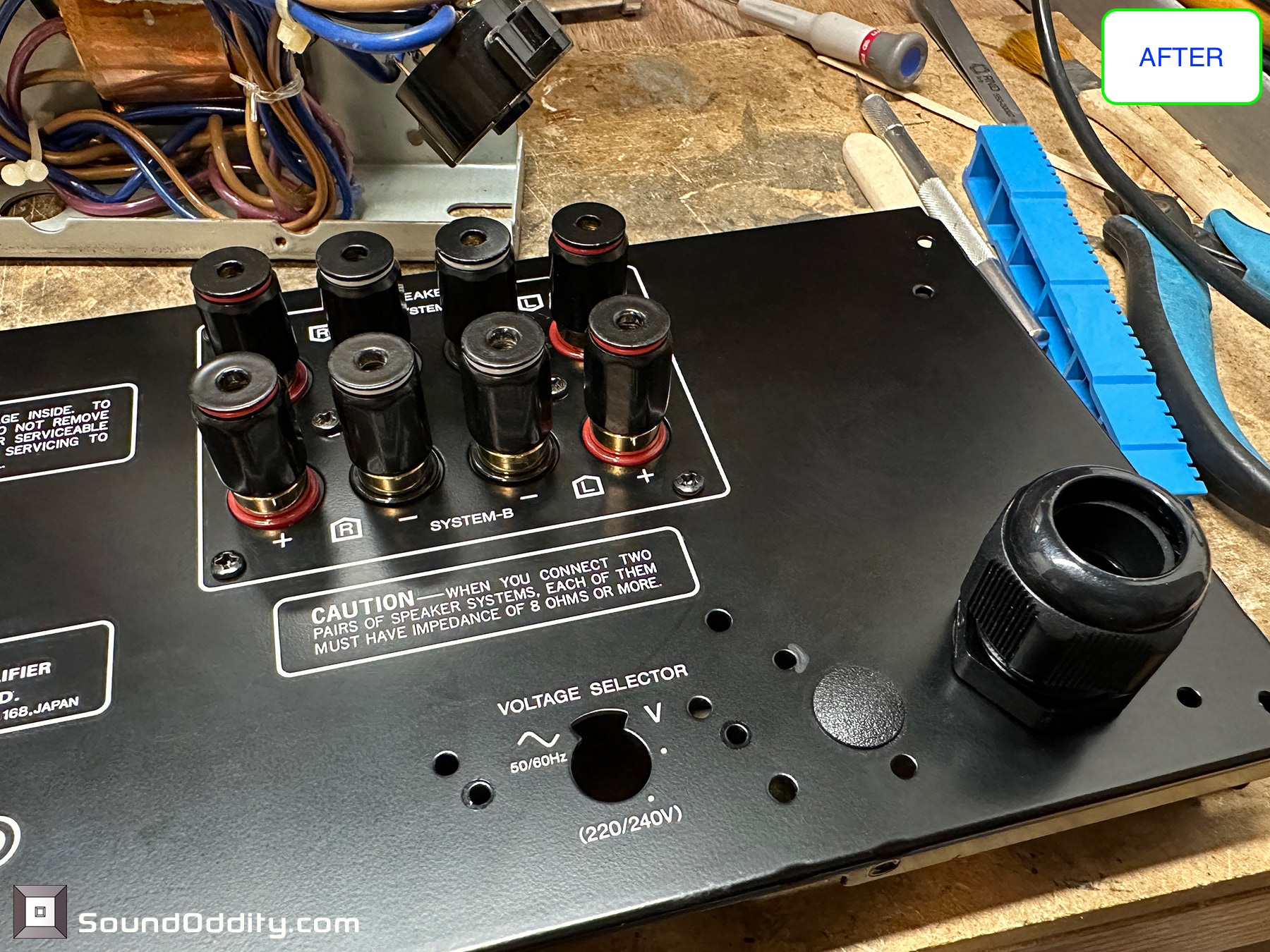

Vue sur l’intégration des borniers haut-parleur et du presse étoupe pour l’utilisation d’un cable d’alimentation haut de gamme

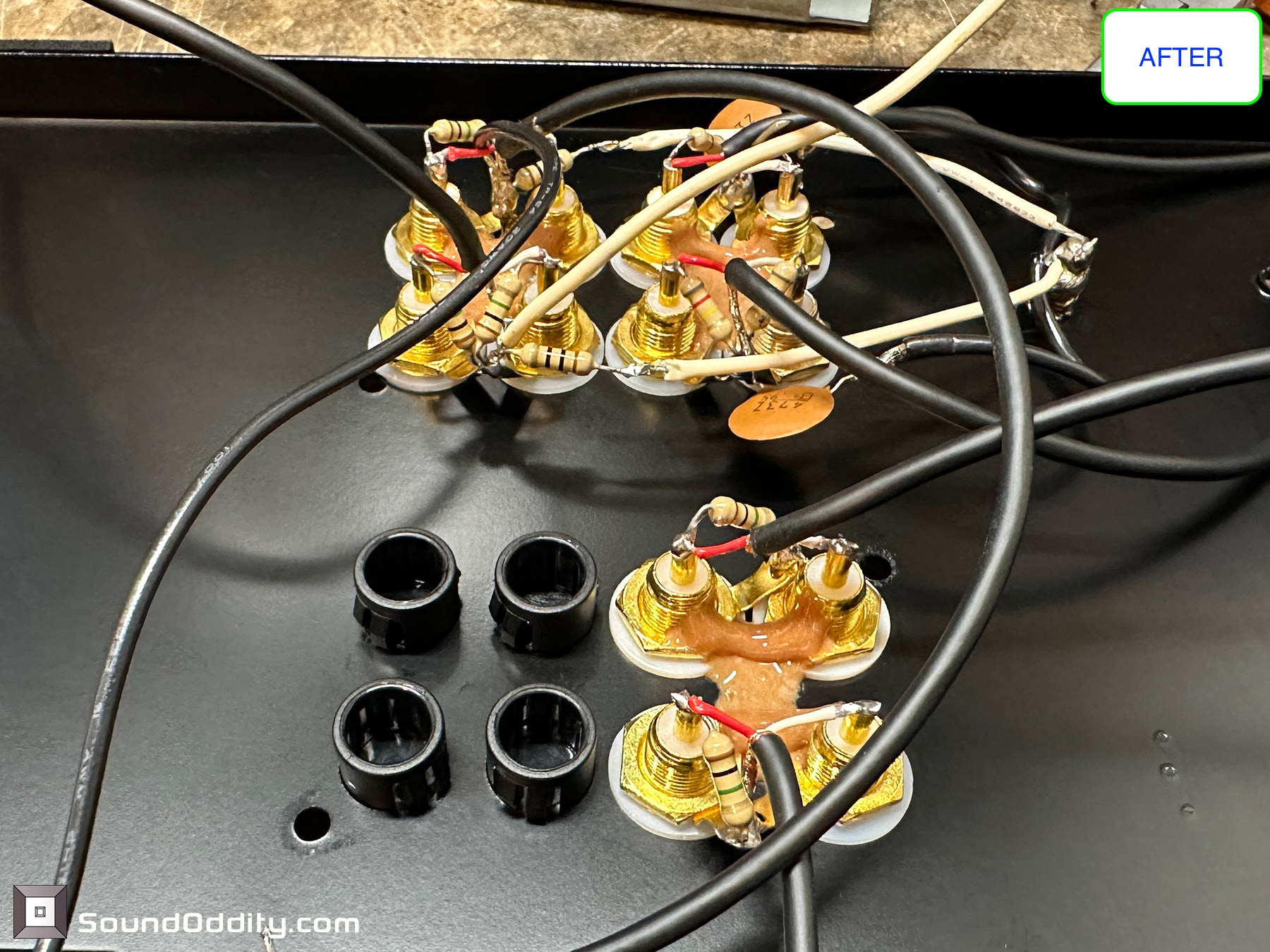

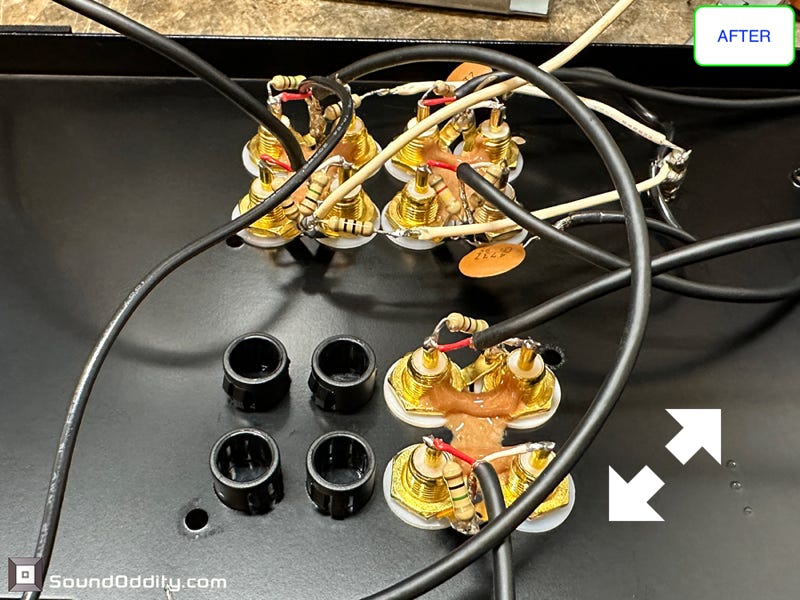

Le câblage des nouvelles embases RCA, cable Mogami

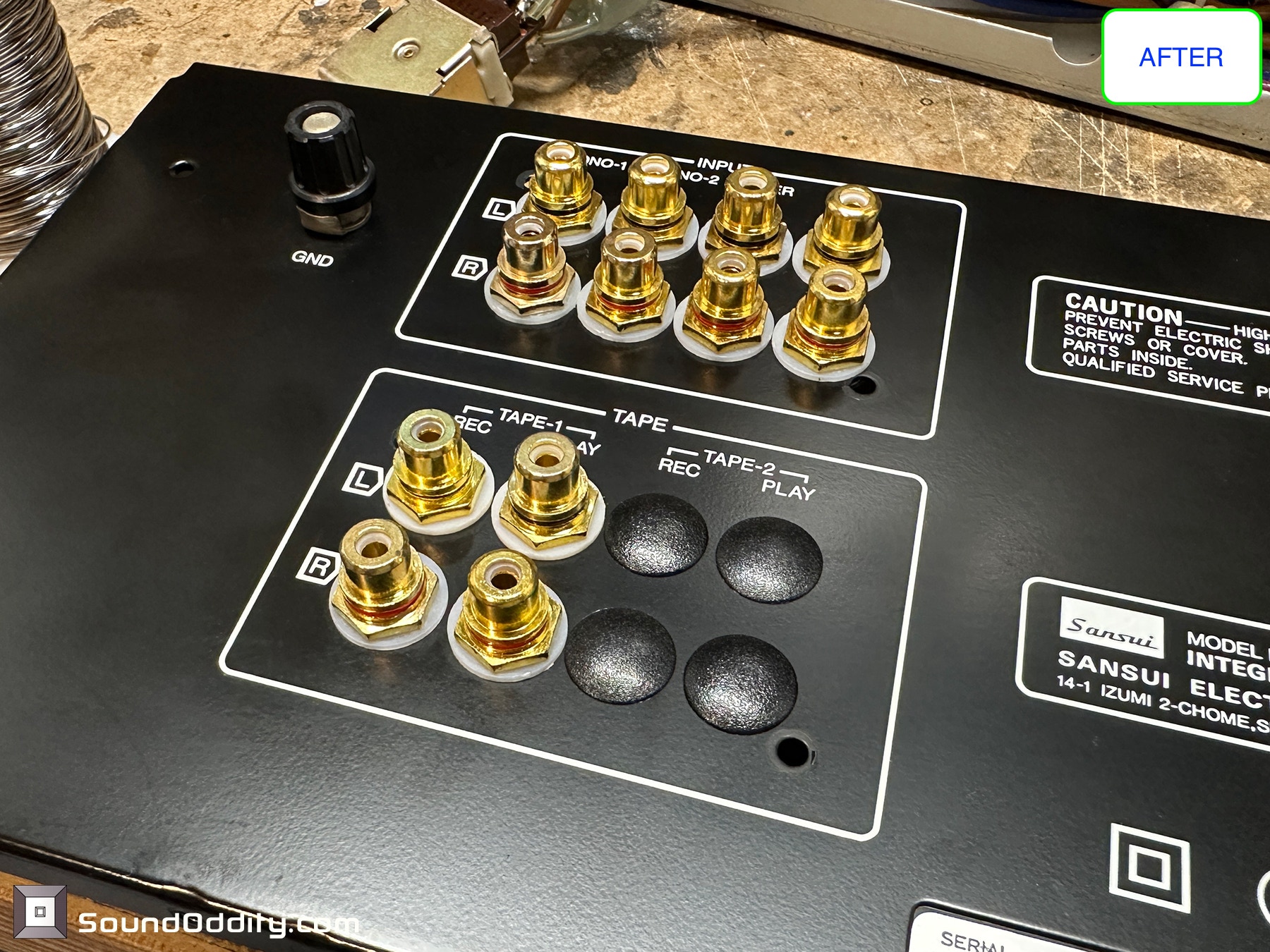

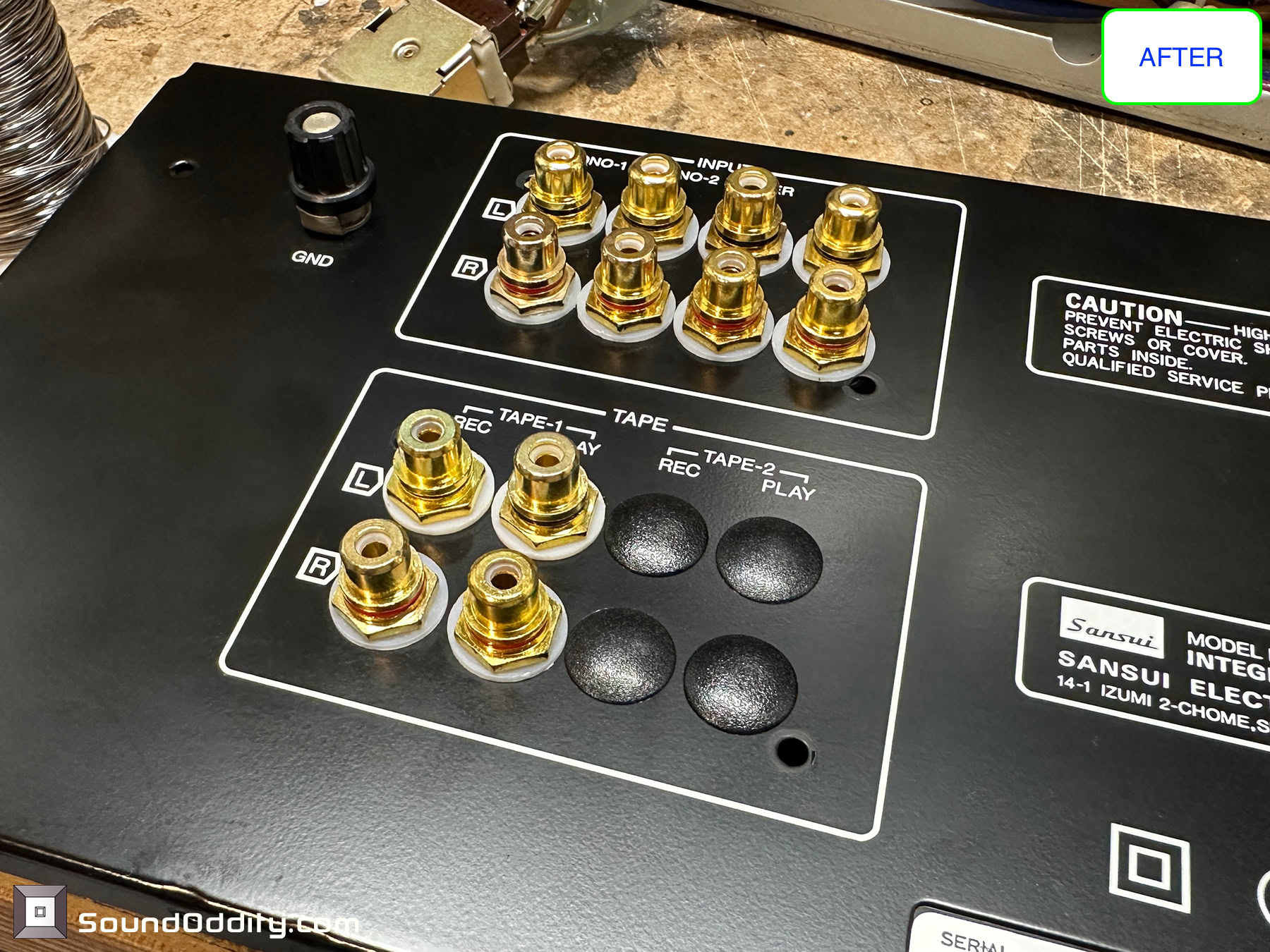

Vue sur l’intégration des nouvelles embases RCA

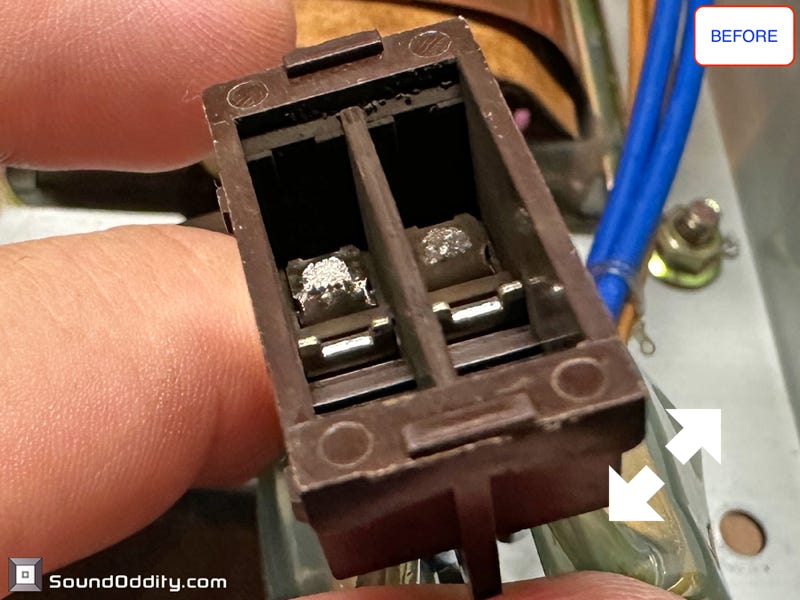

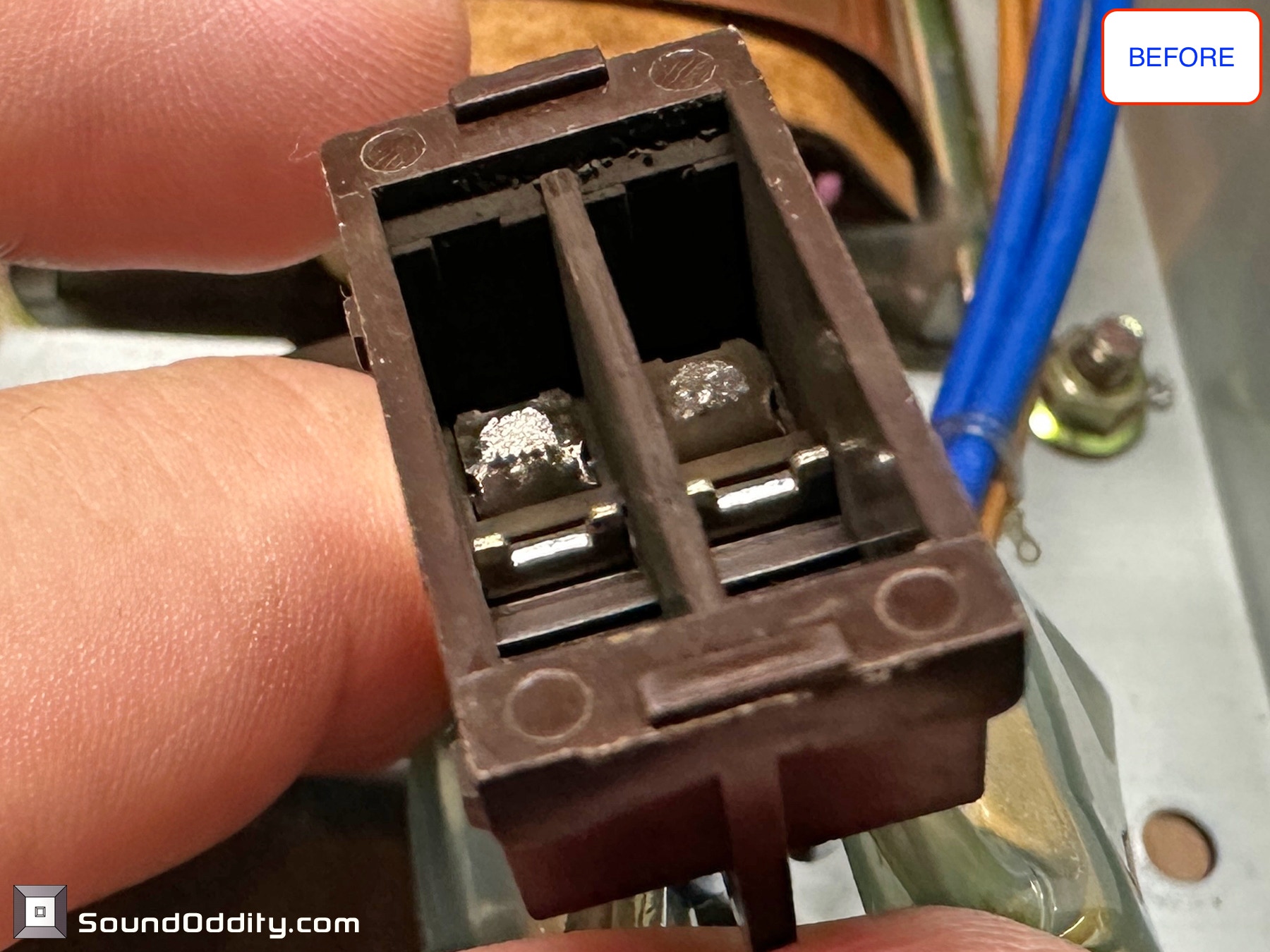

Interrupteur ON/OFF Avant restauration

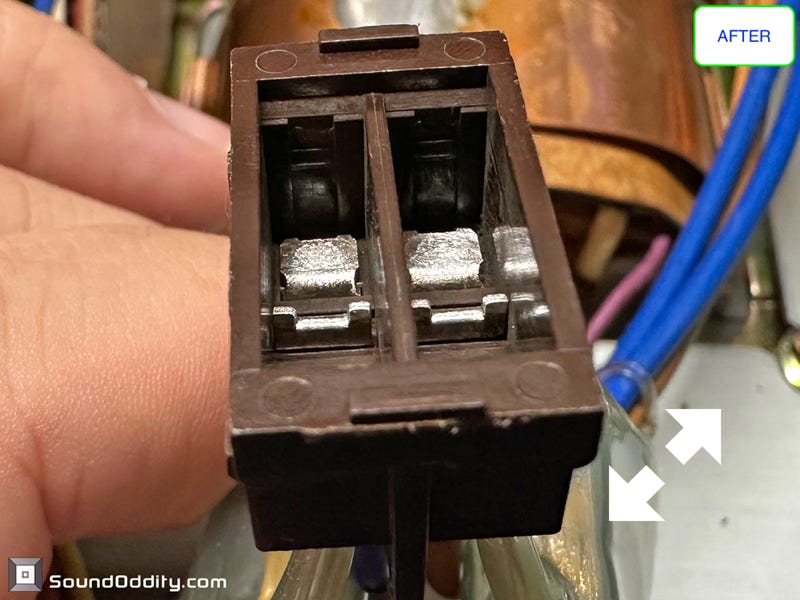

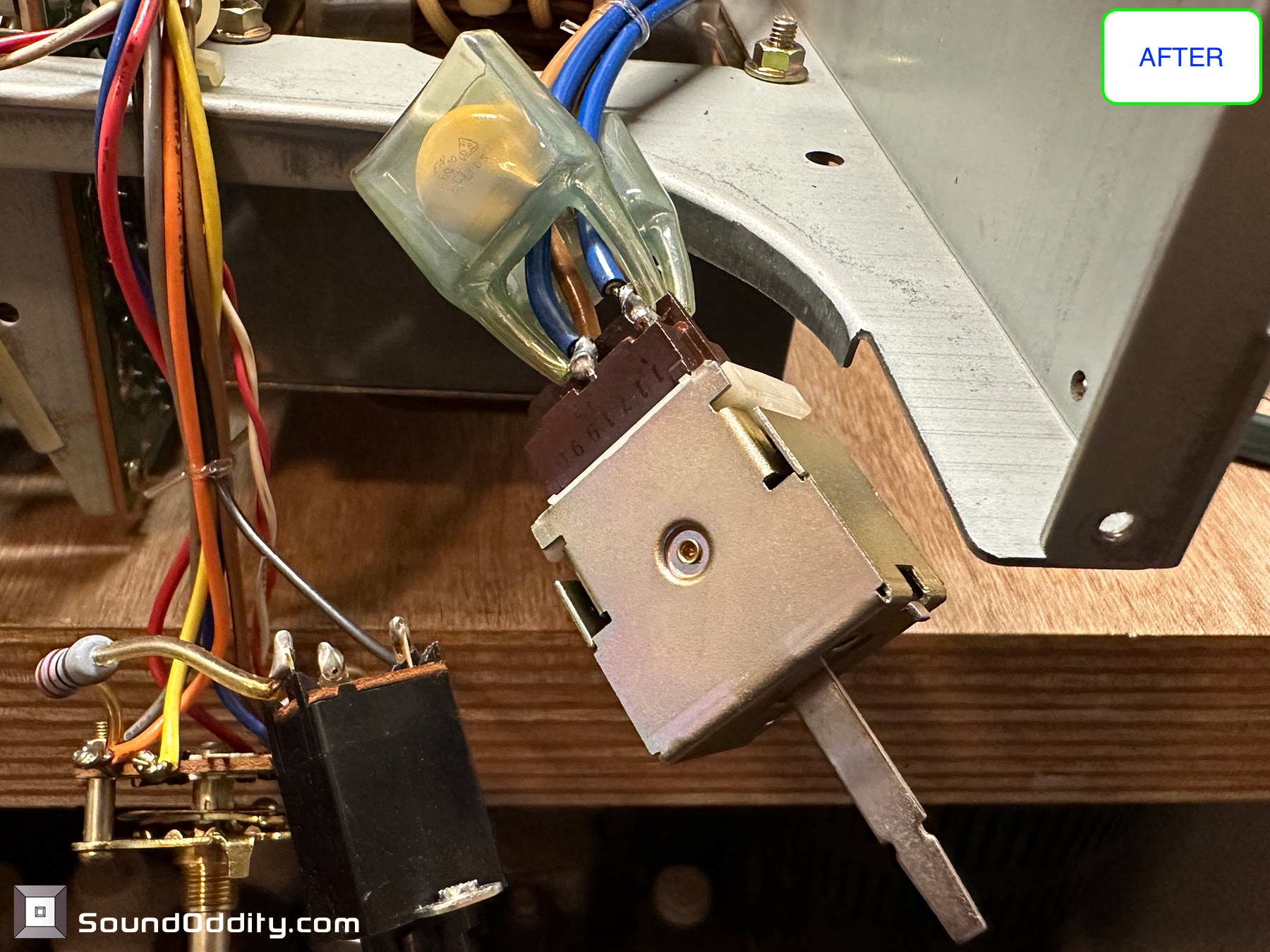

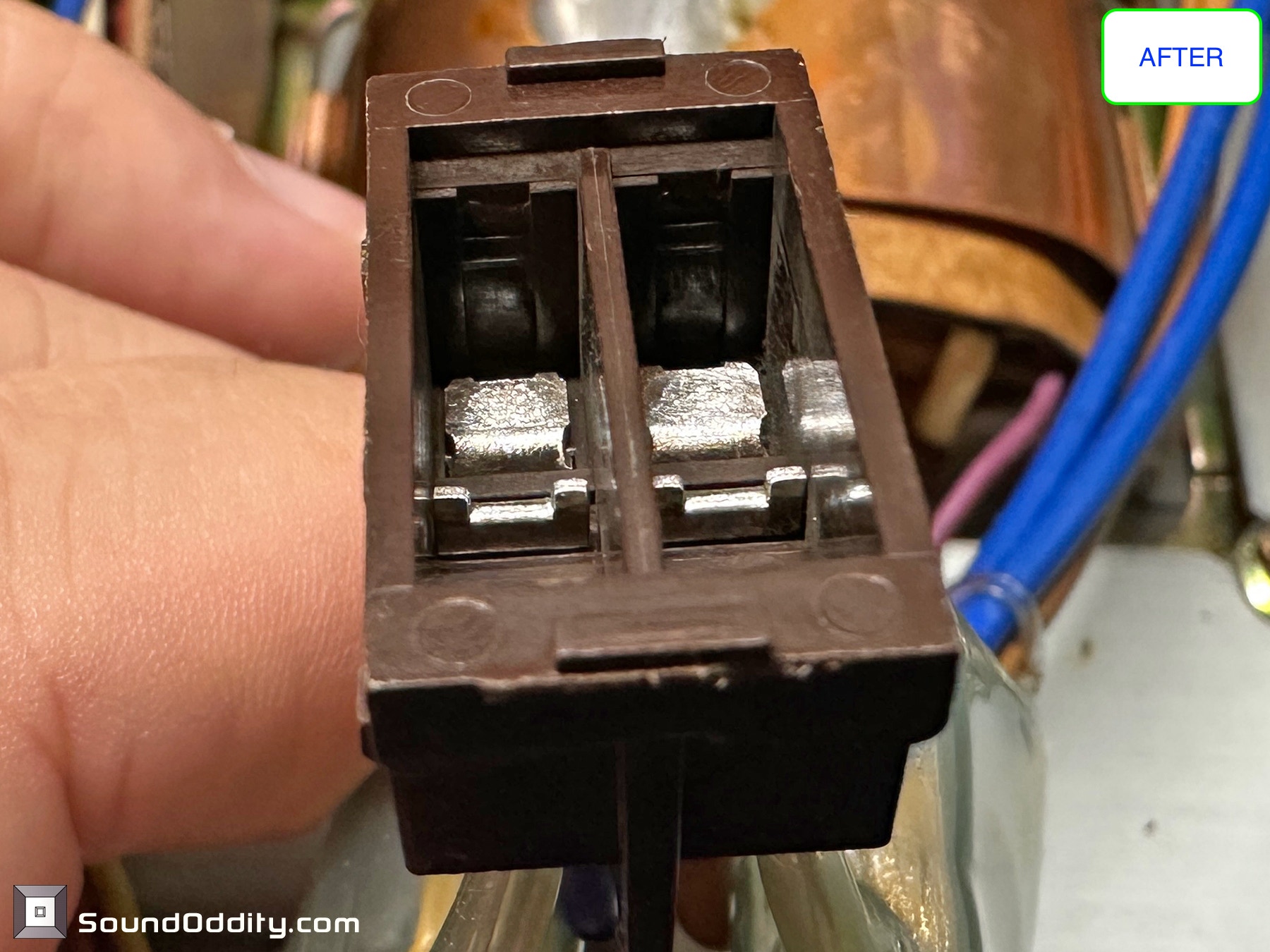

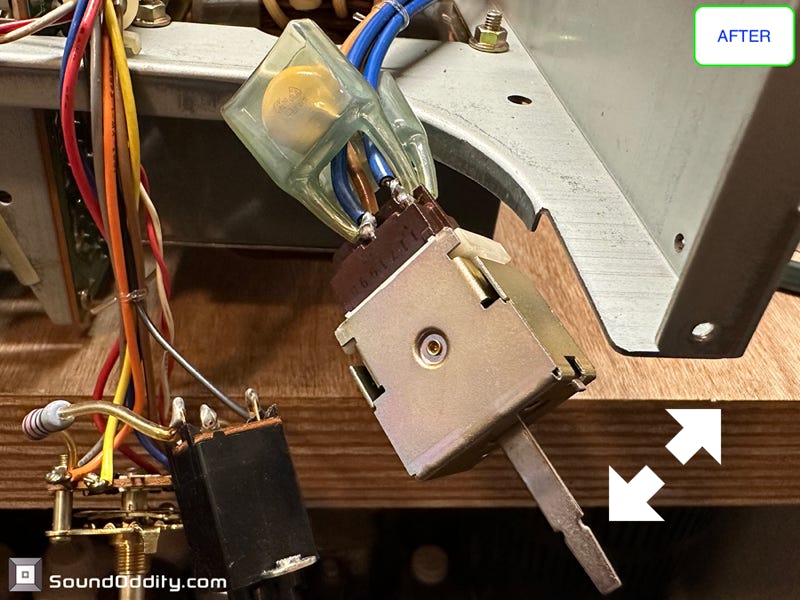

Interrupteur ON/OFF Après restauration

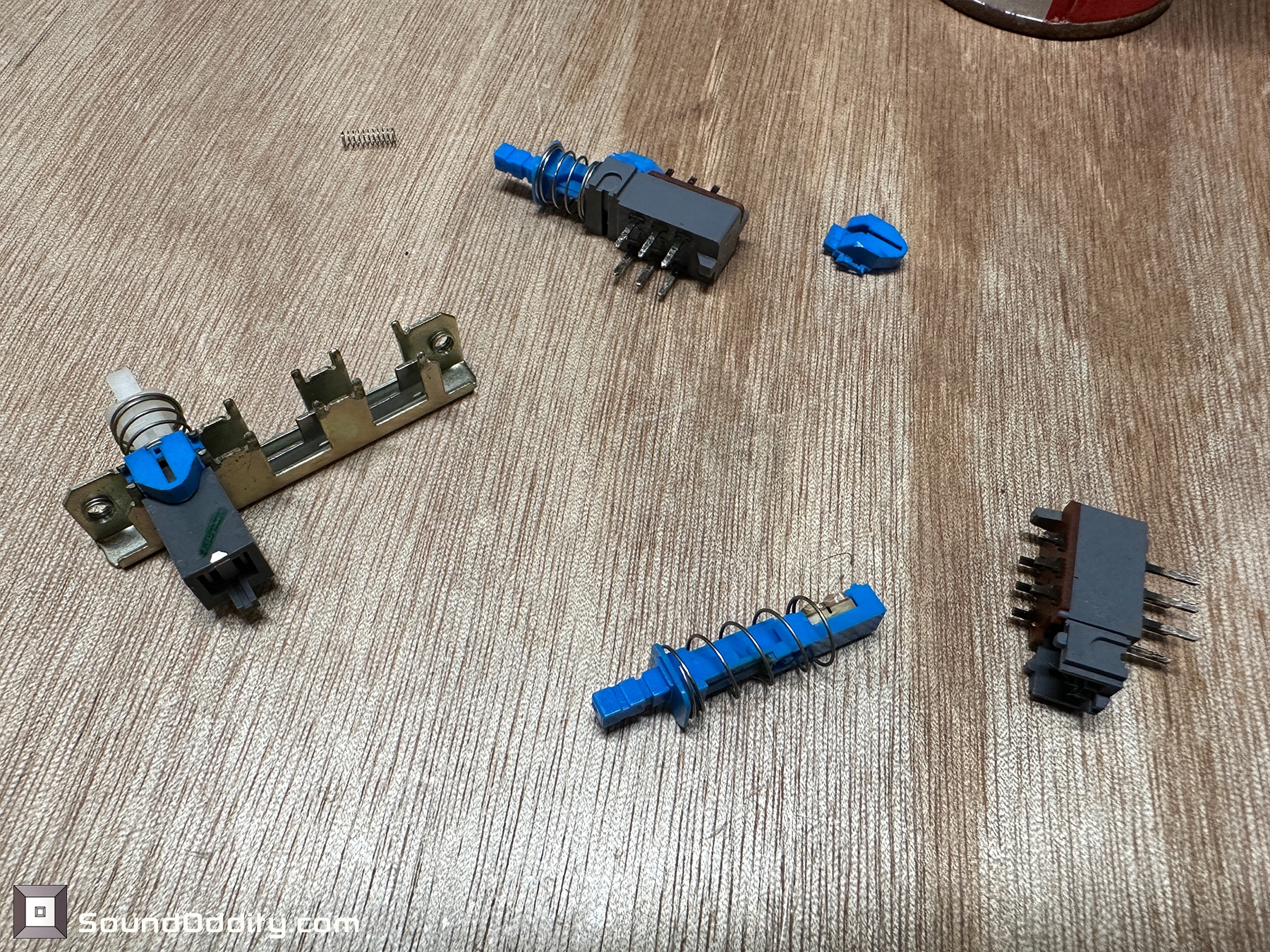

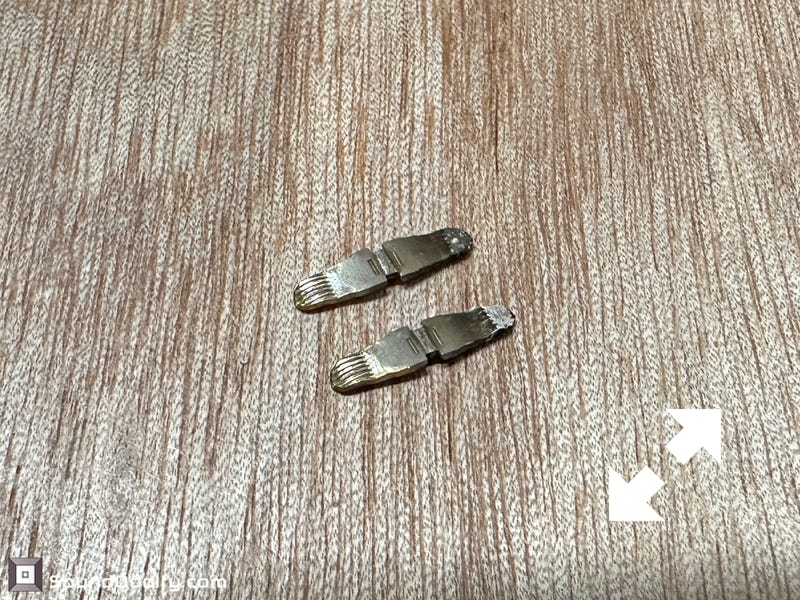

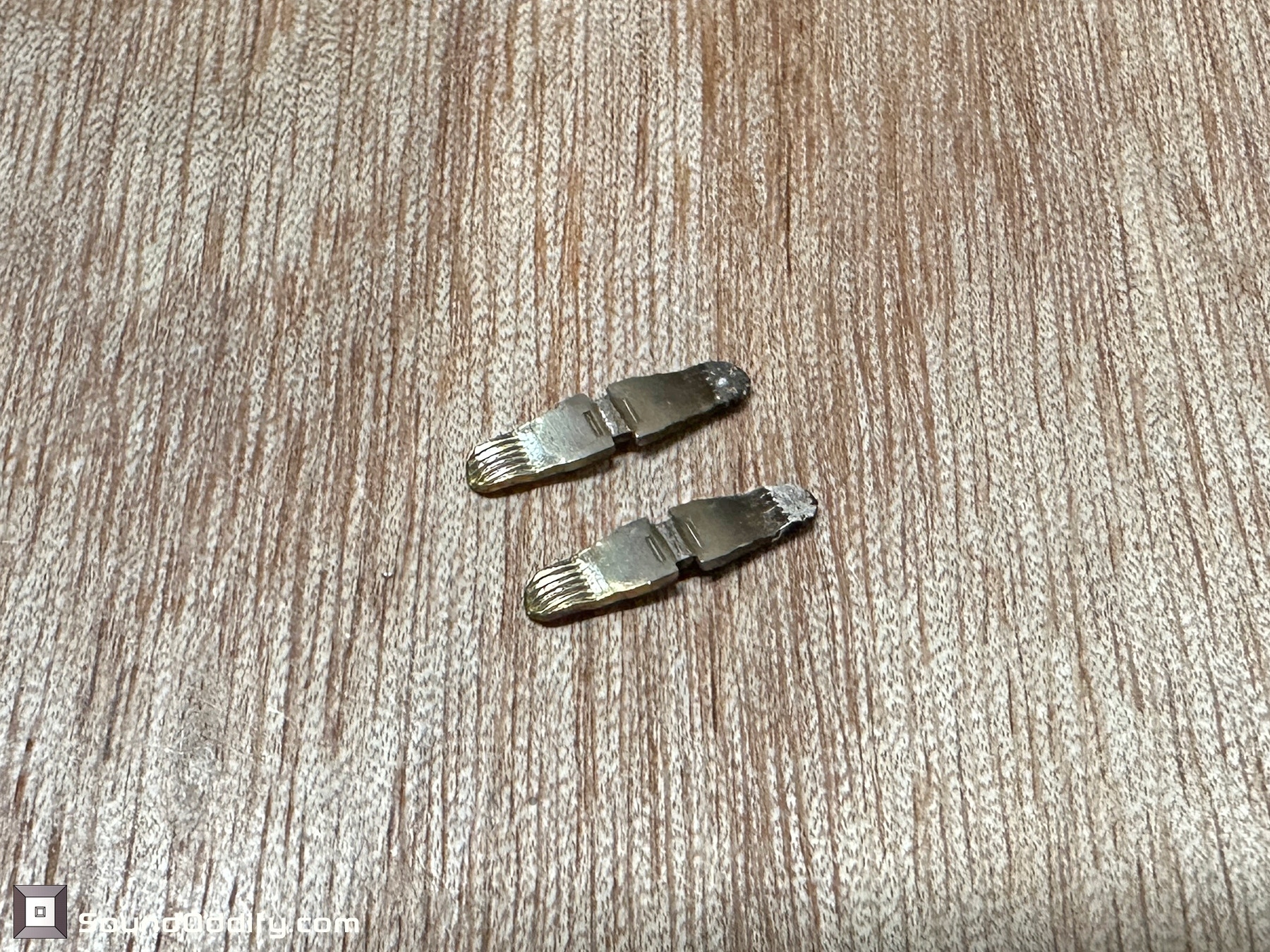

Leviers de l’interrupteur, le côté encore neuf sera maintenant utilisé
Remontage de l’interrupteur ON/OFF, de nouveaux condensateurs de sécurité sont utilisés

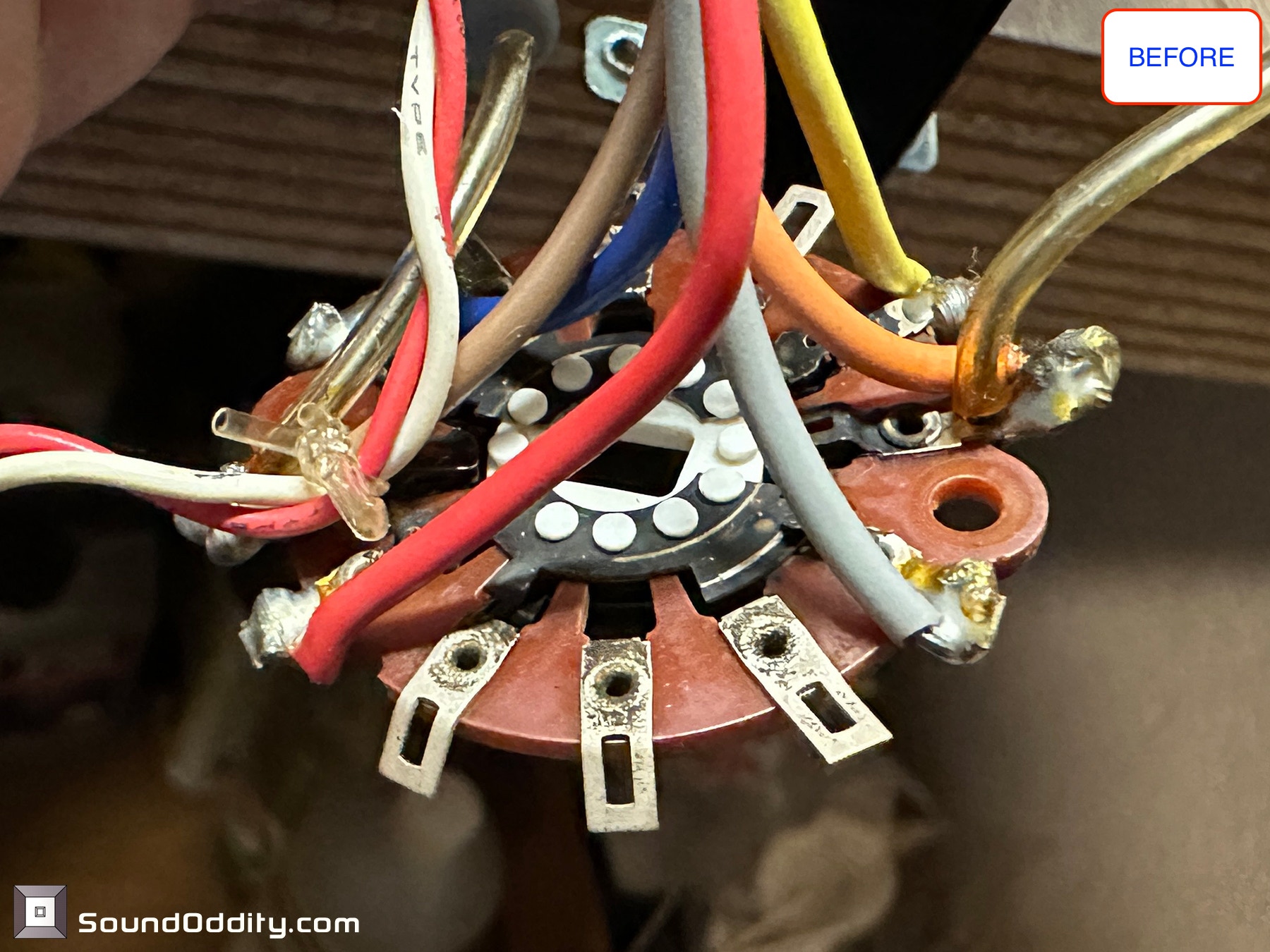

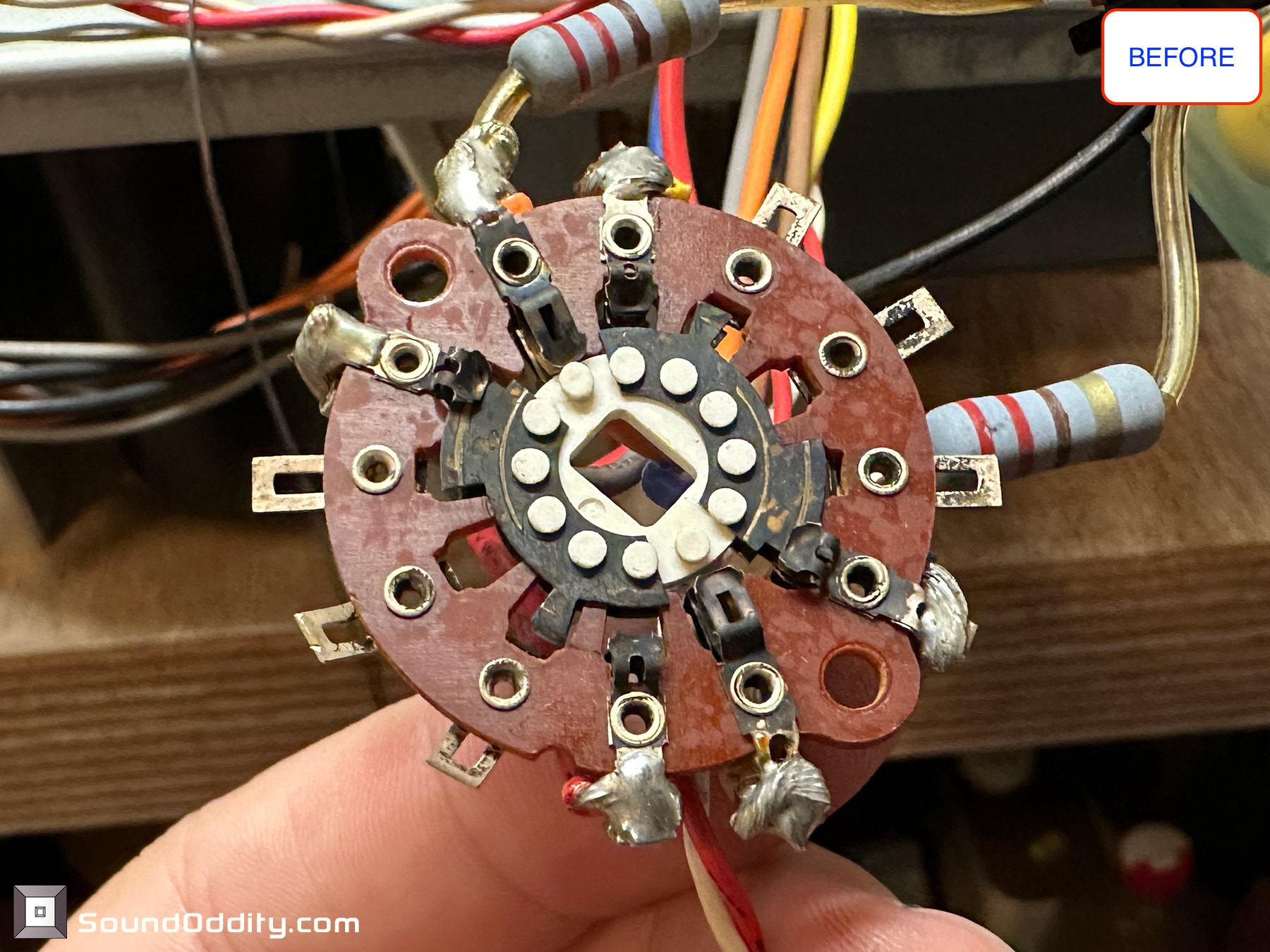

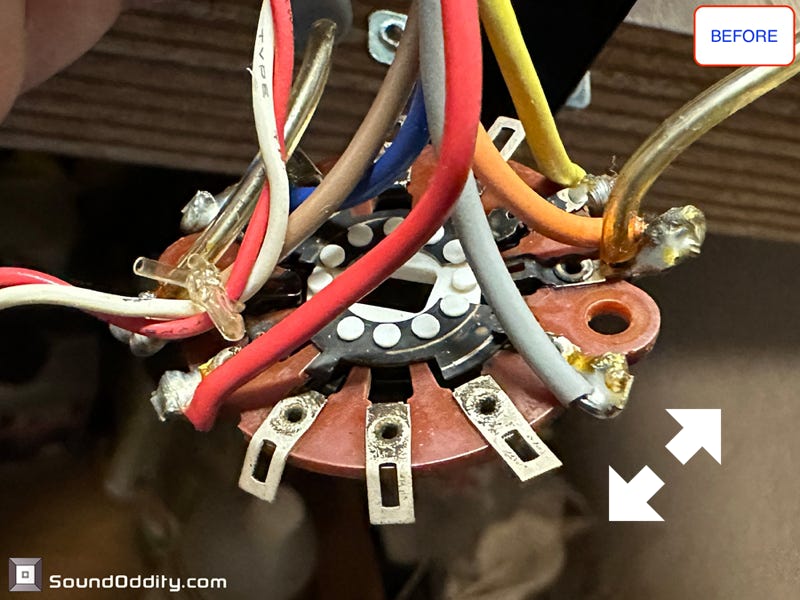

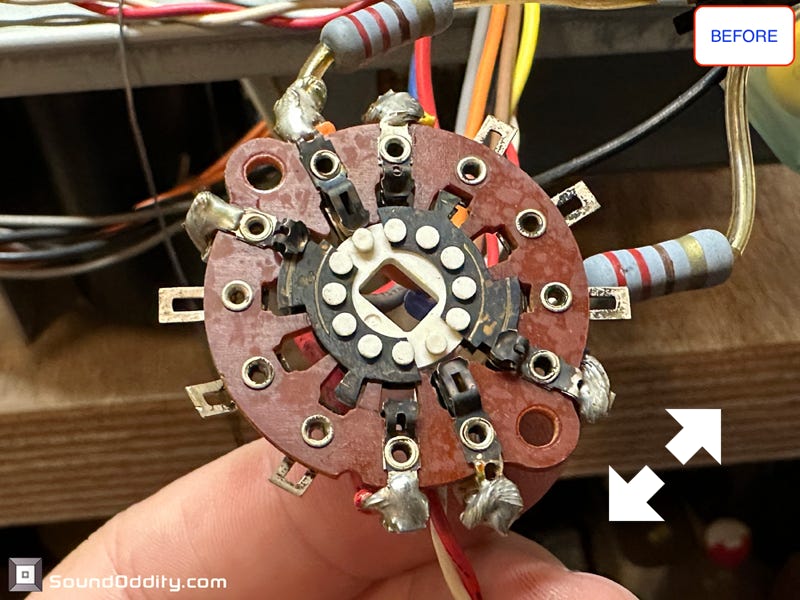

Sélecteur Avant nettoyage et traitement

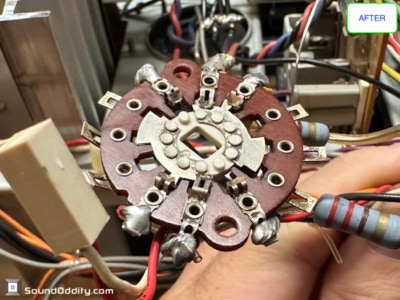

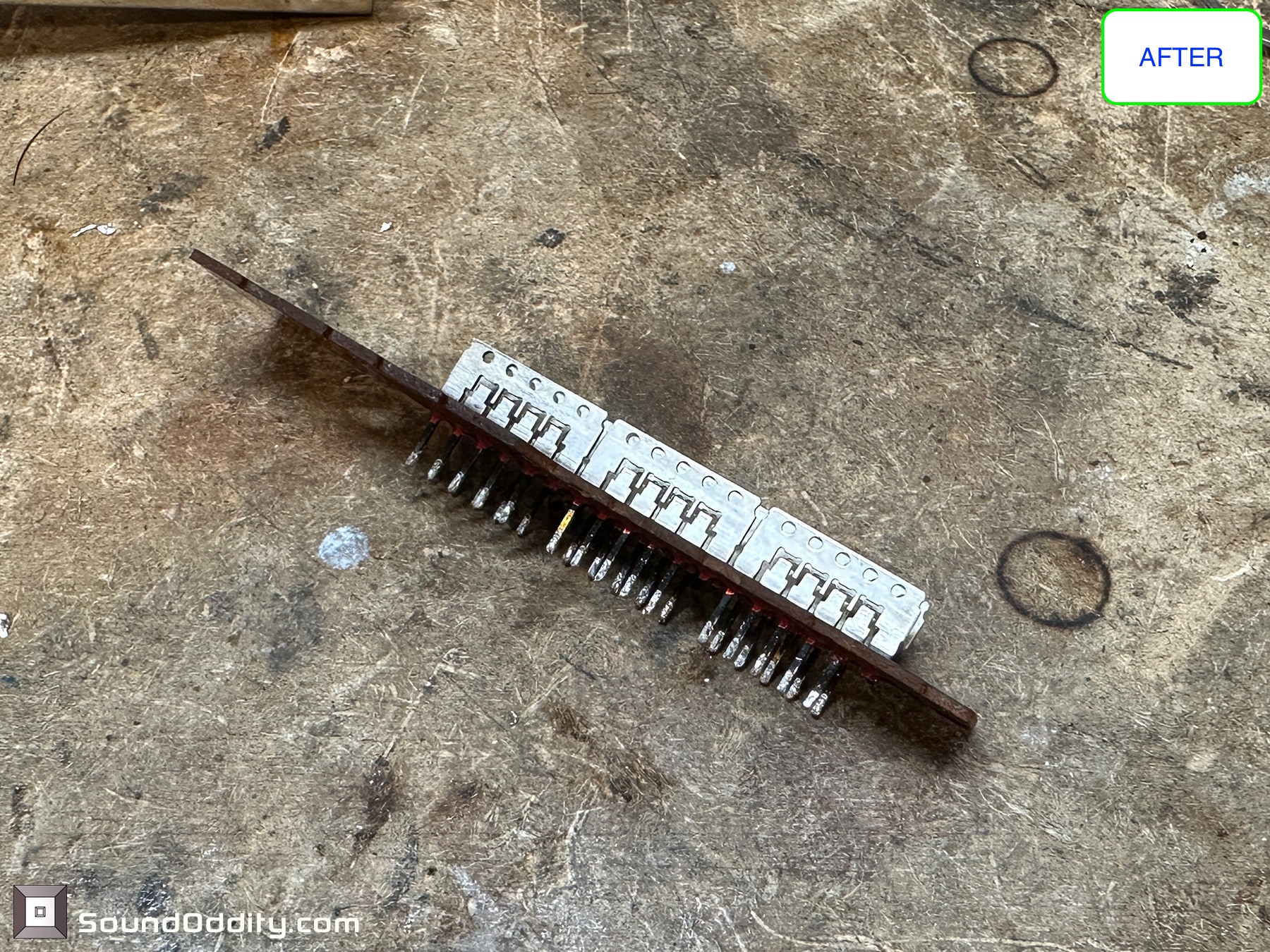

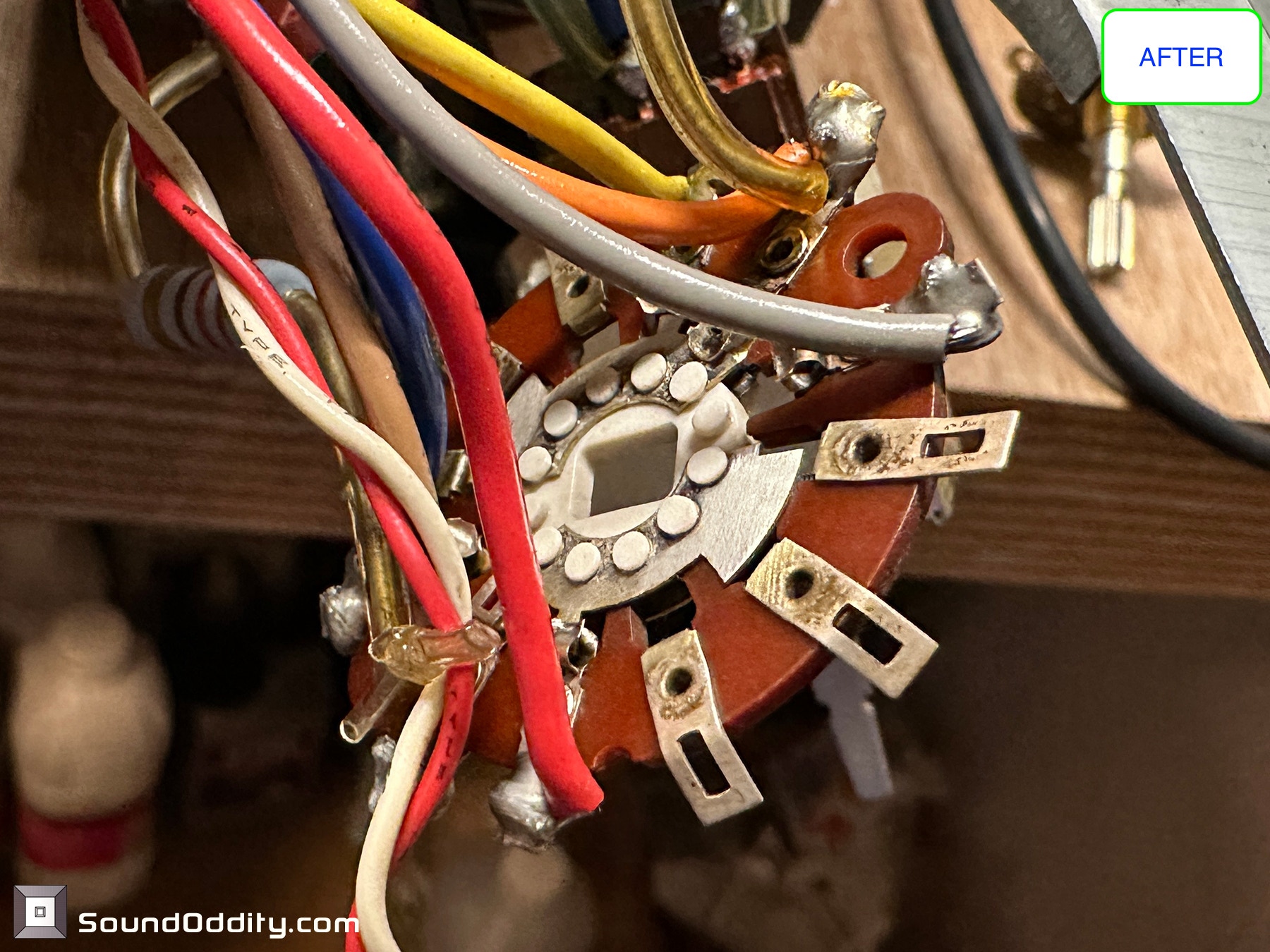

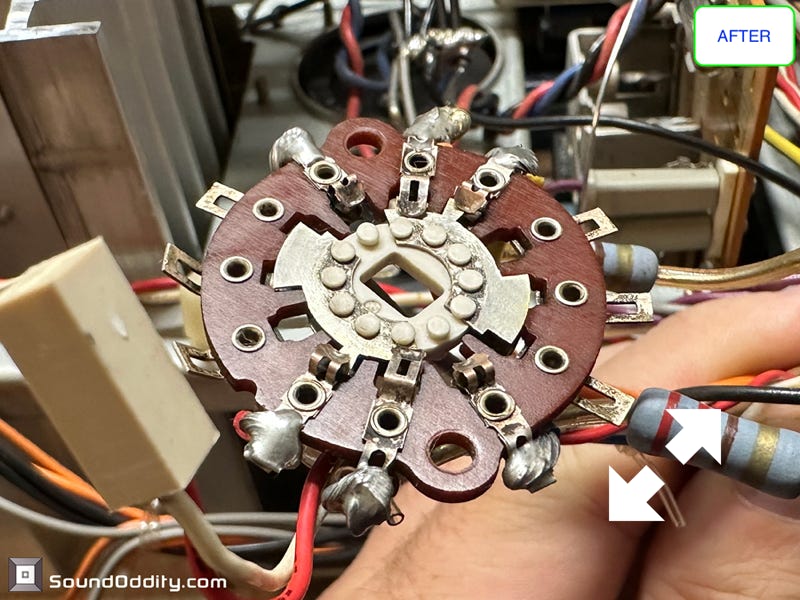

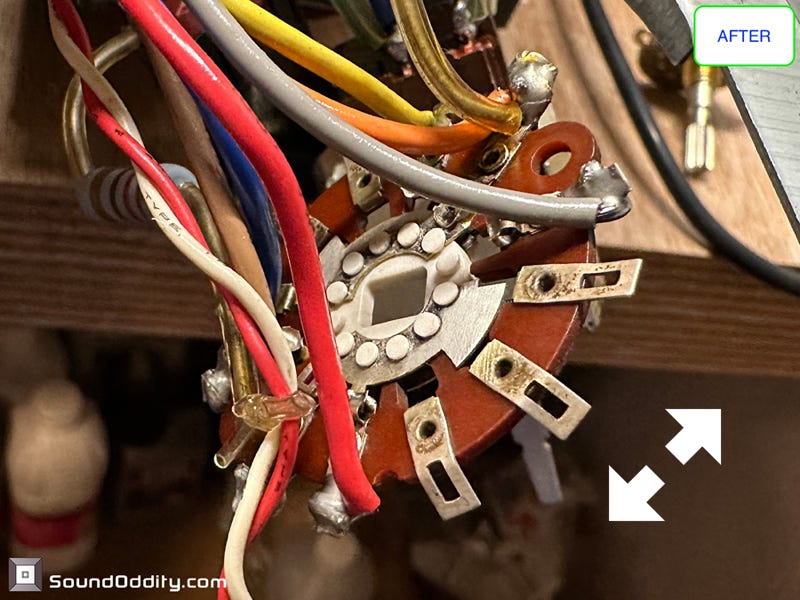

Sélecteur Après nettoyage, traitement et protection
Sélecteur Avant nettoyage et traitement

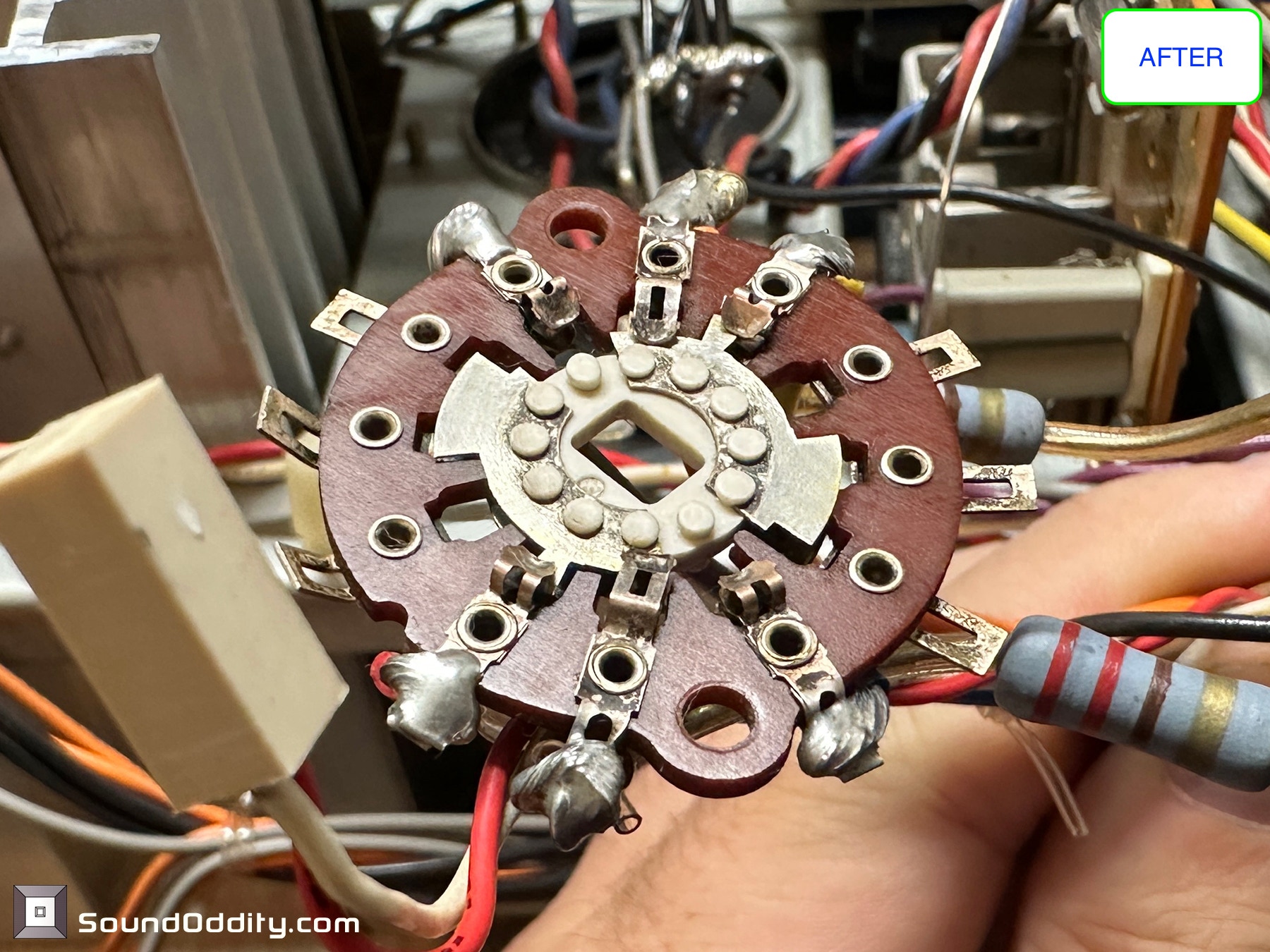

Sélecteur Après nettoyage, traitement et protection

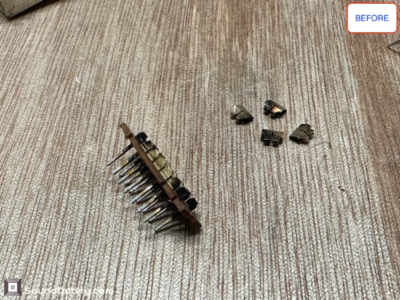

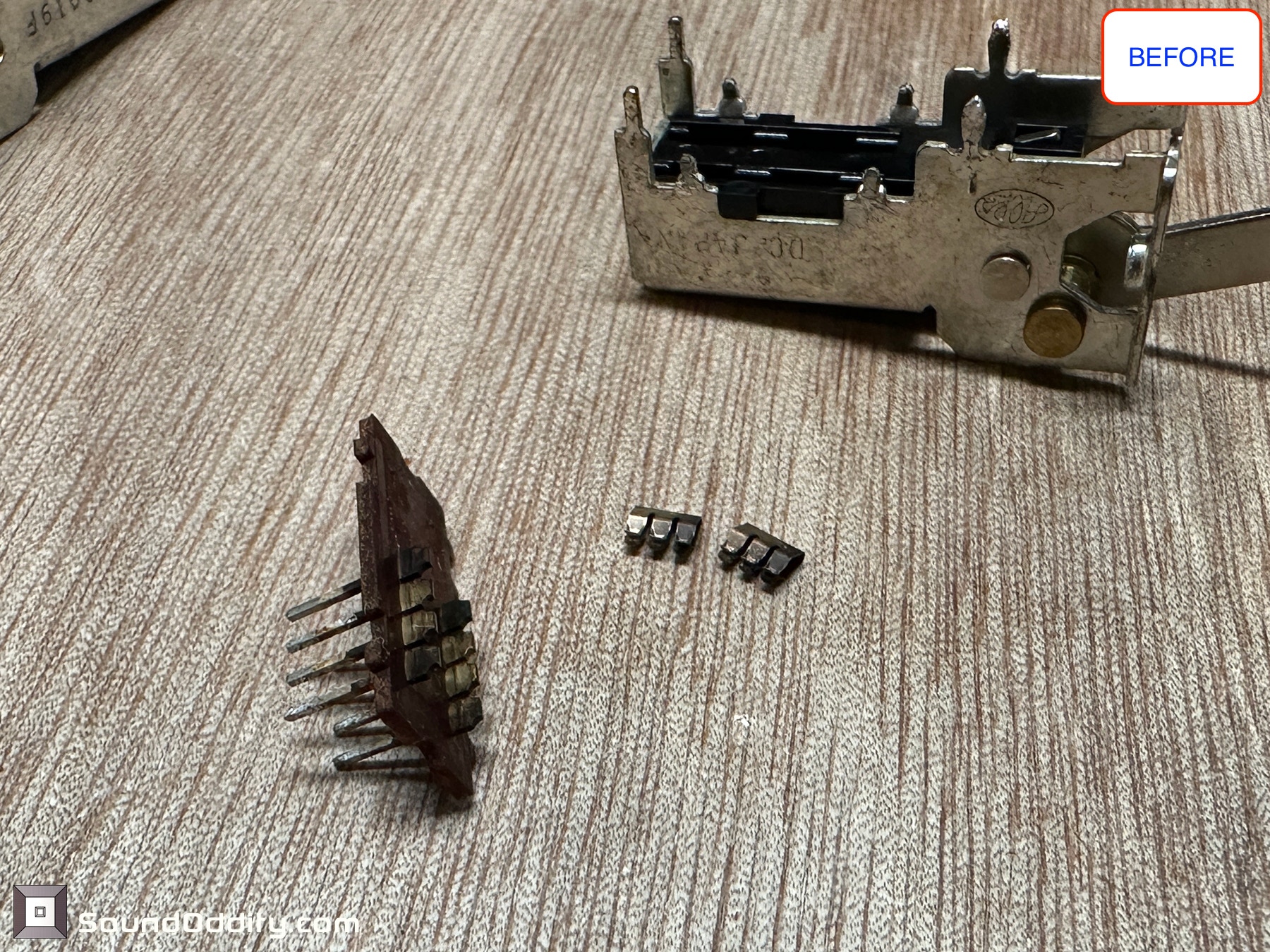

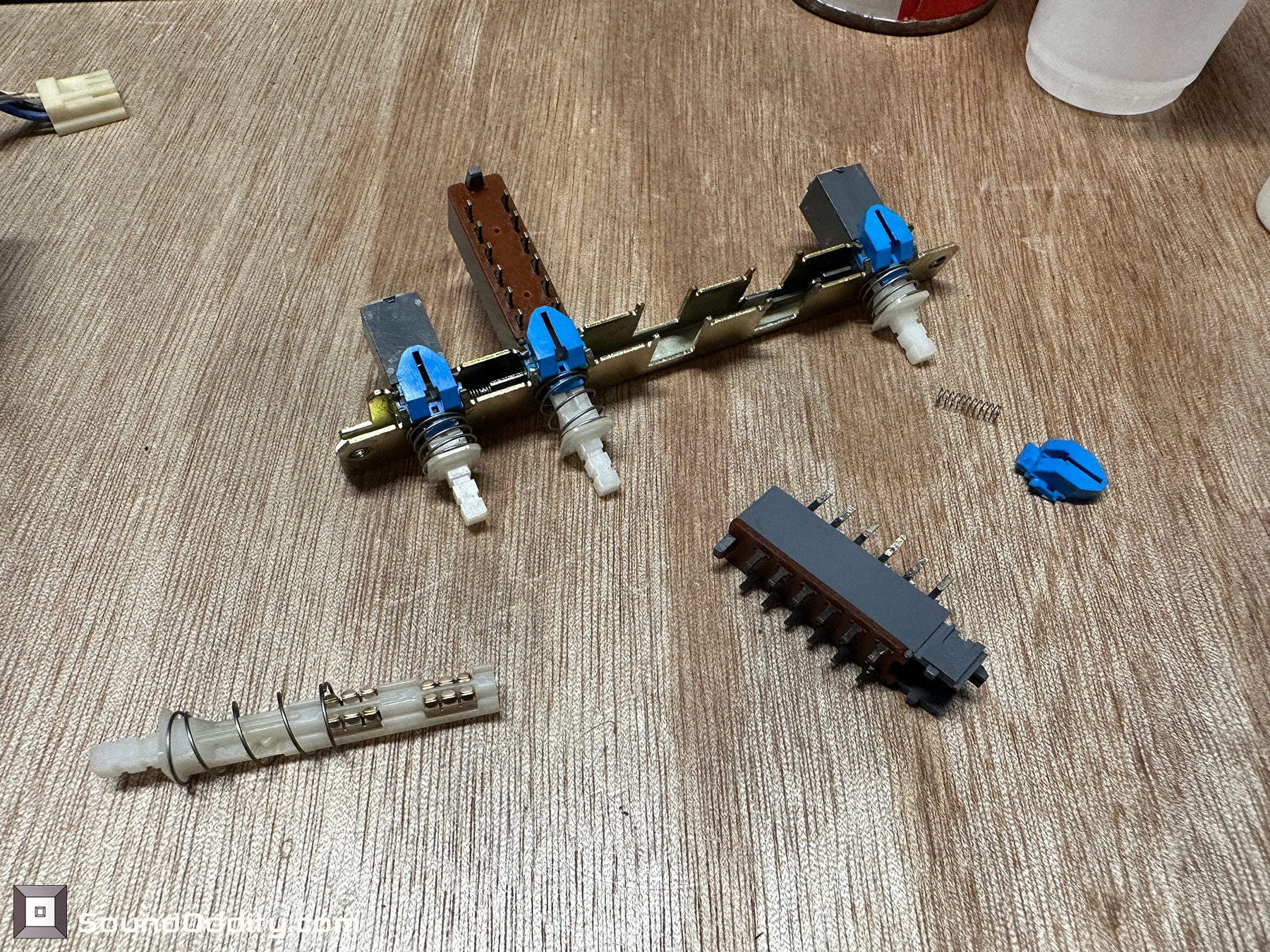

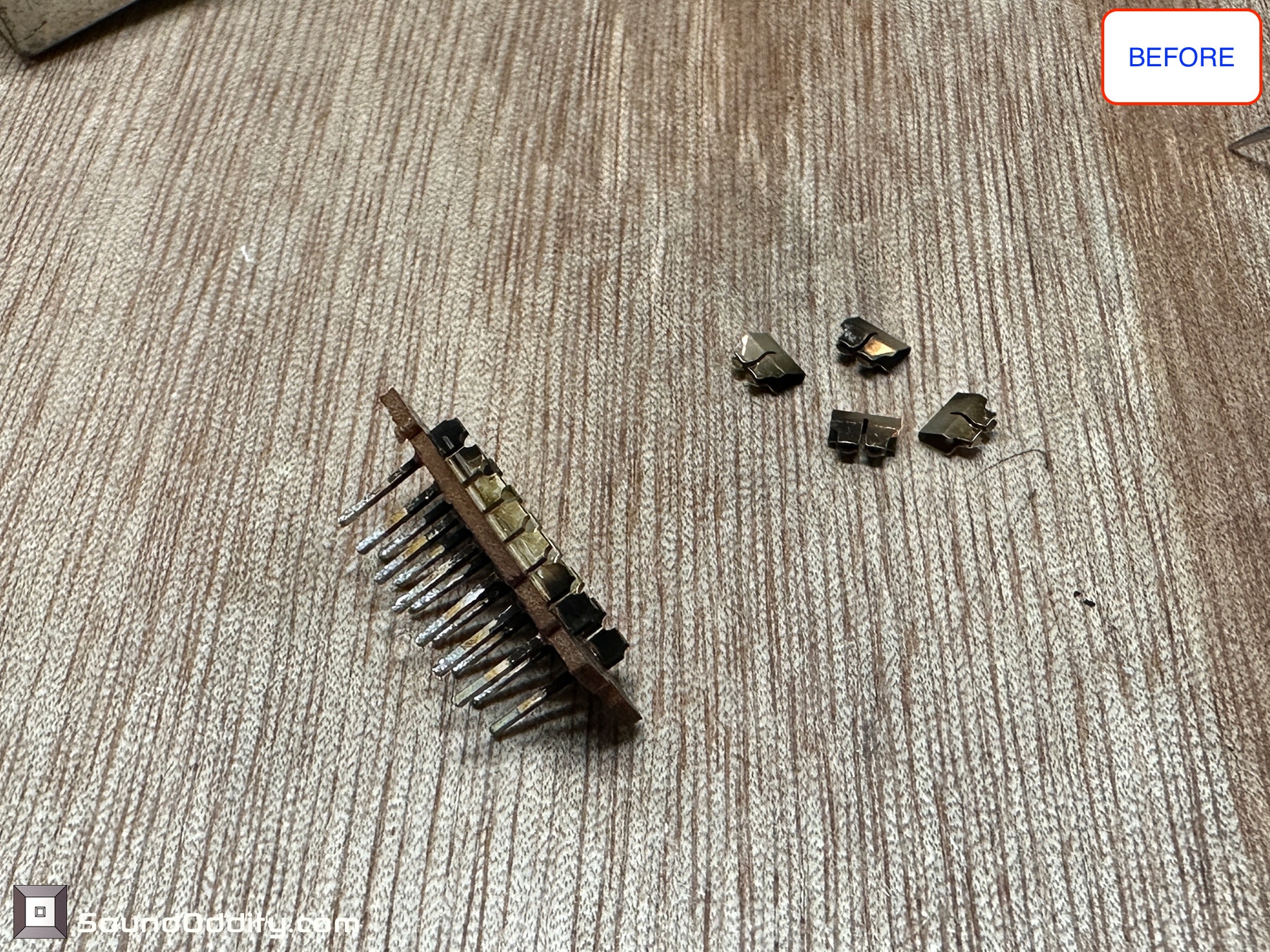

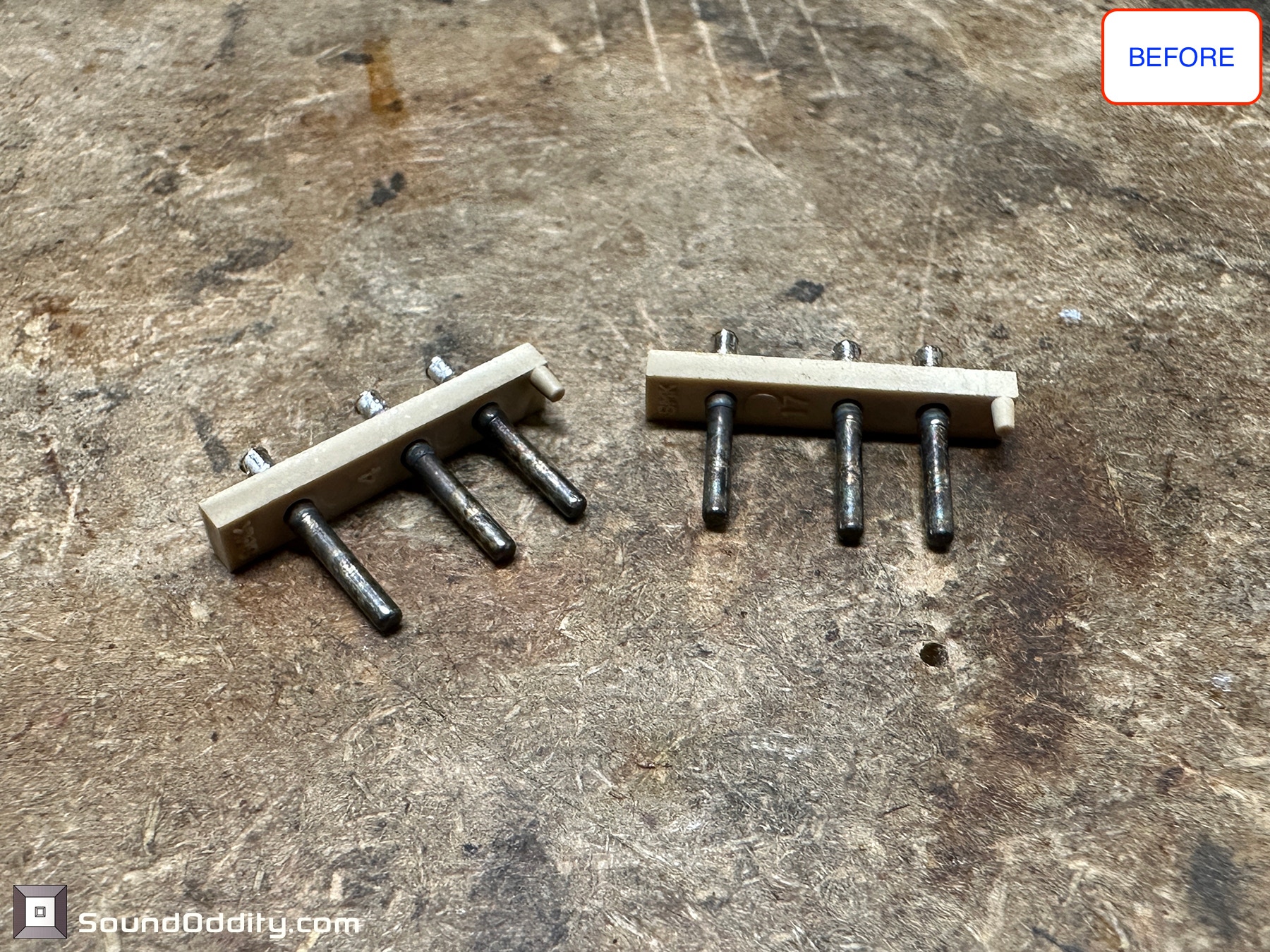

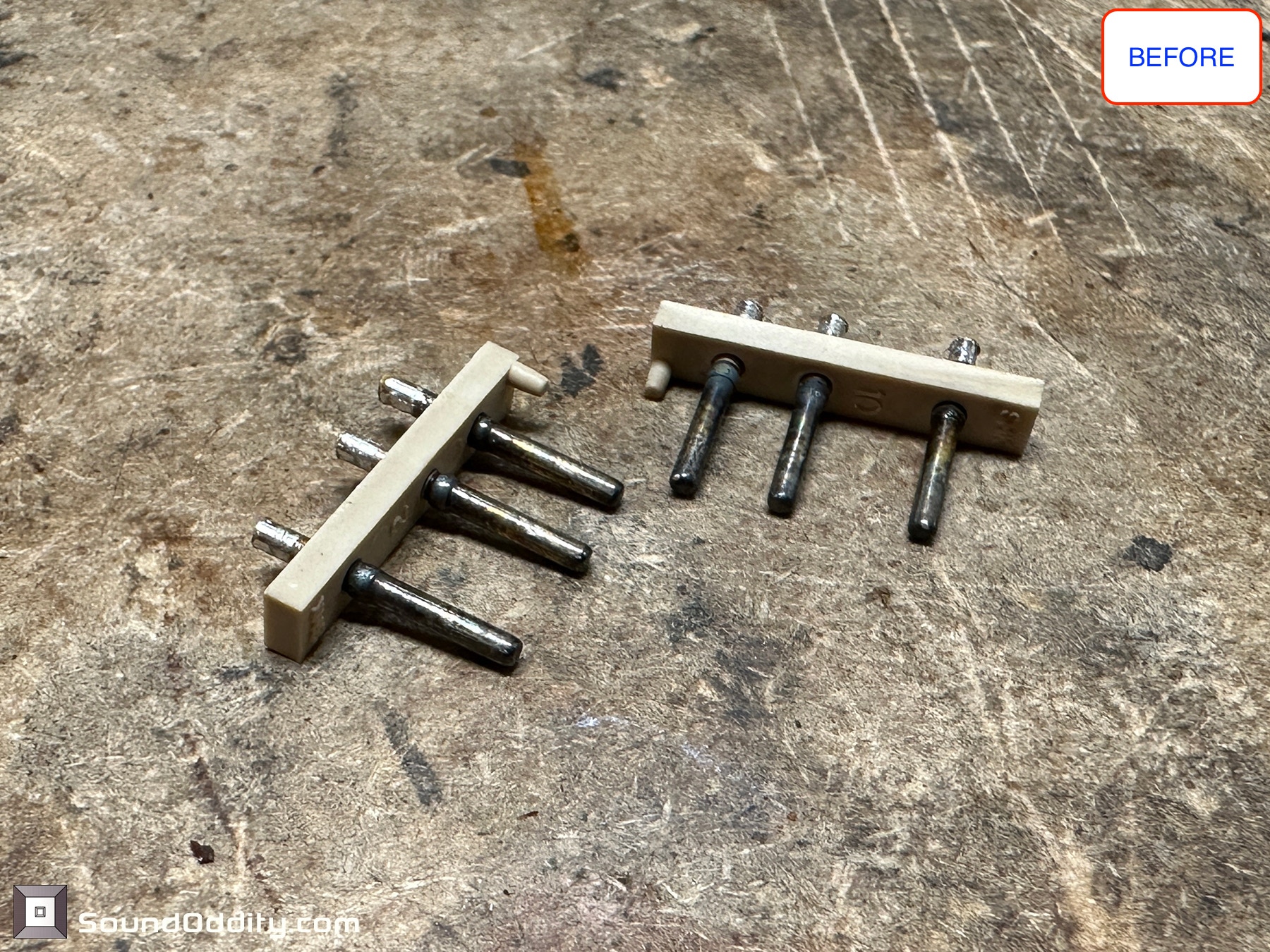

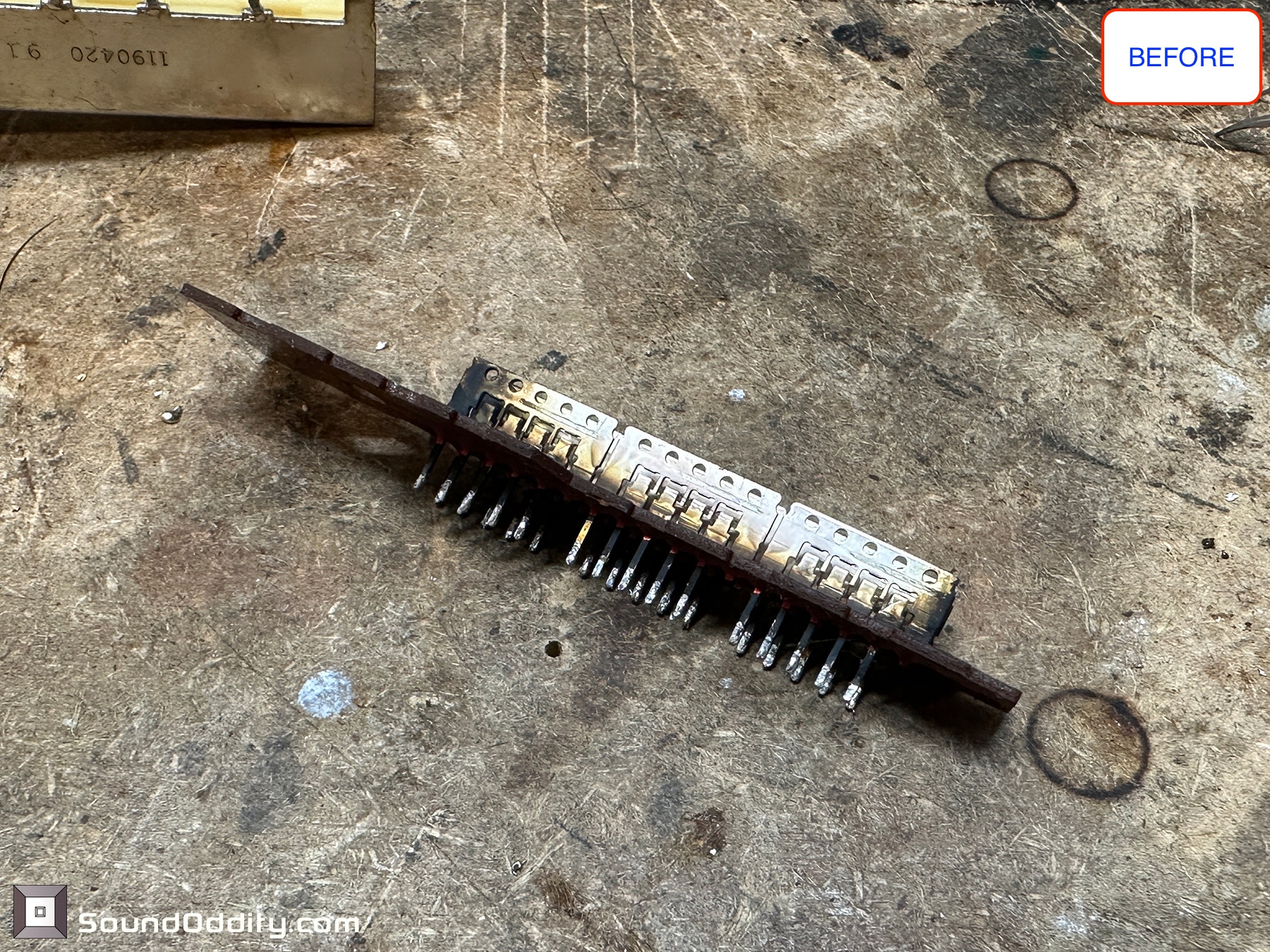

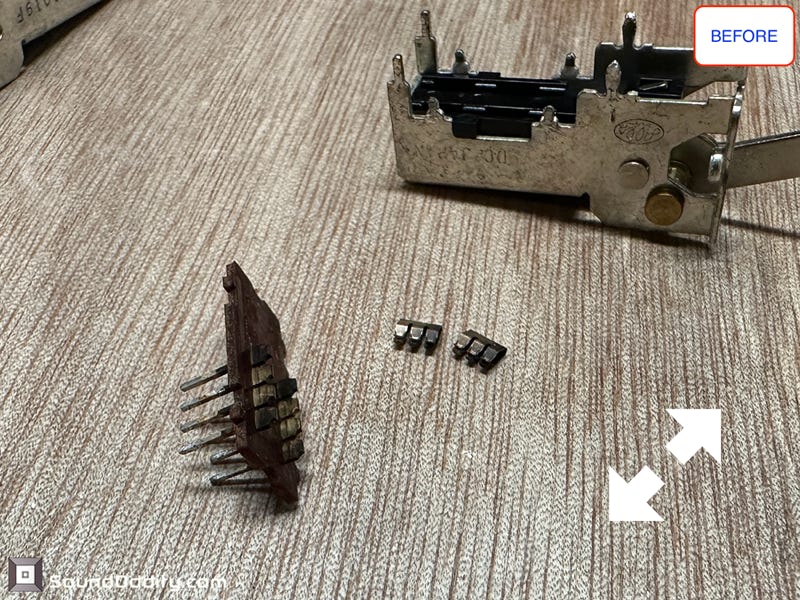

Sélecteur et fourches Avant nettoyage et traitement

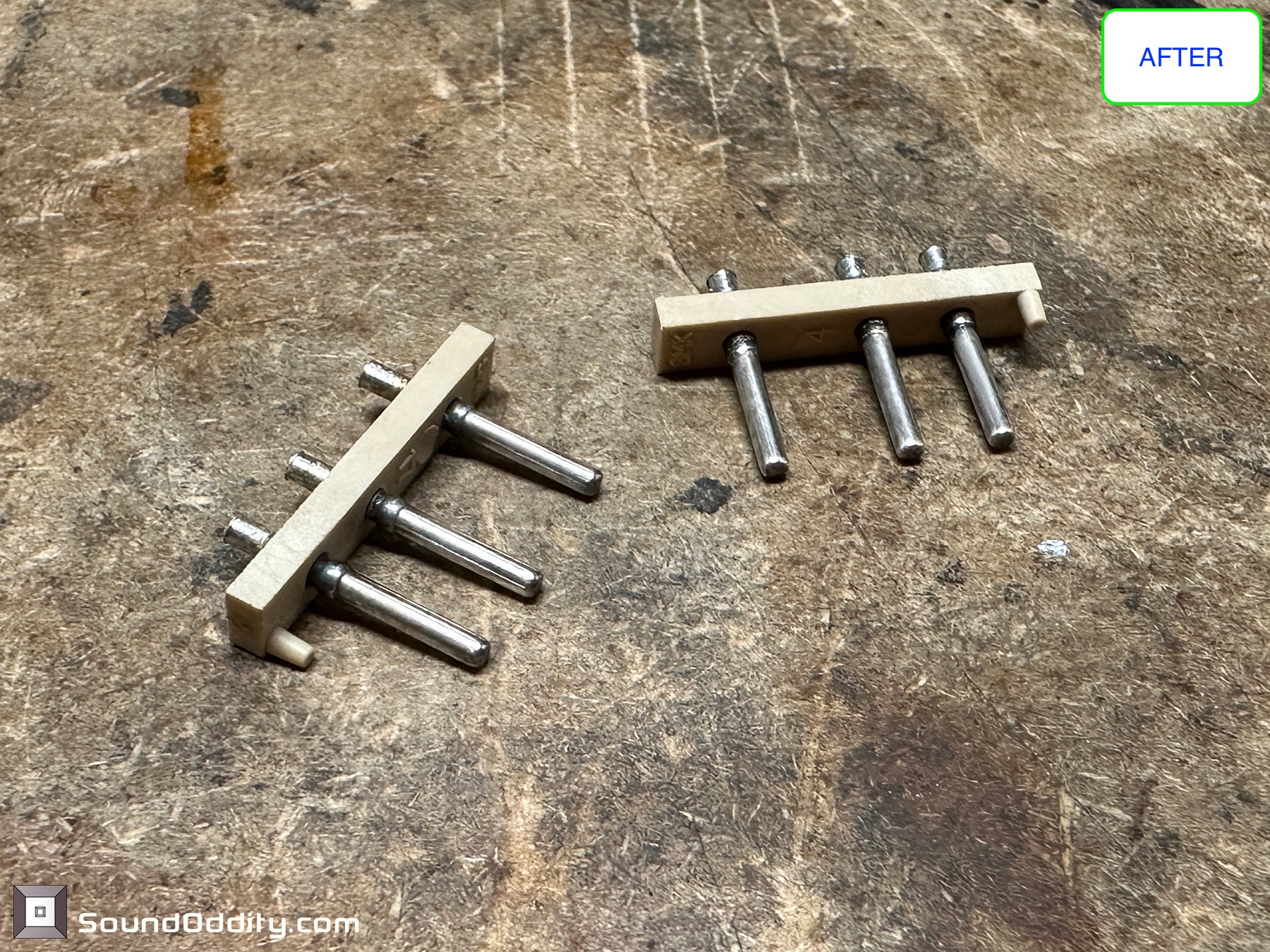

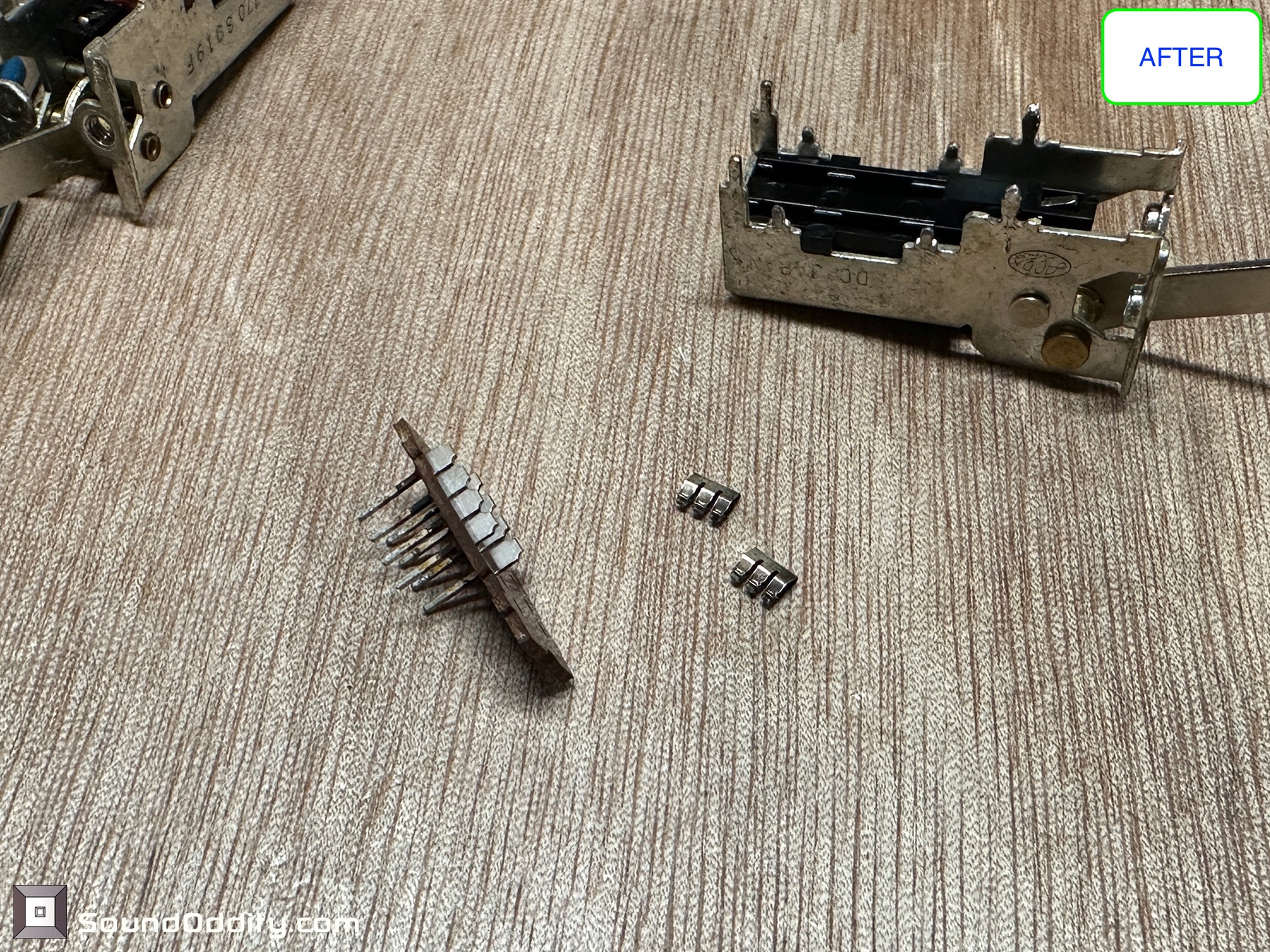

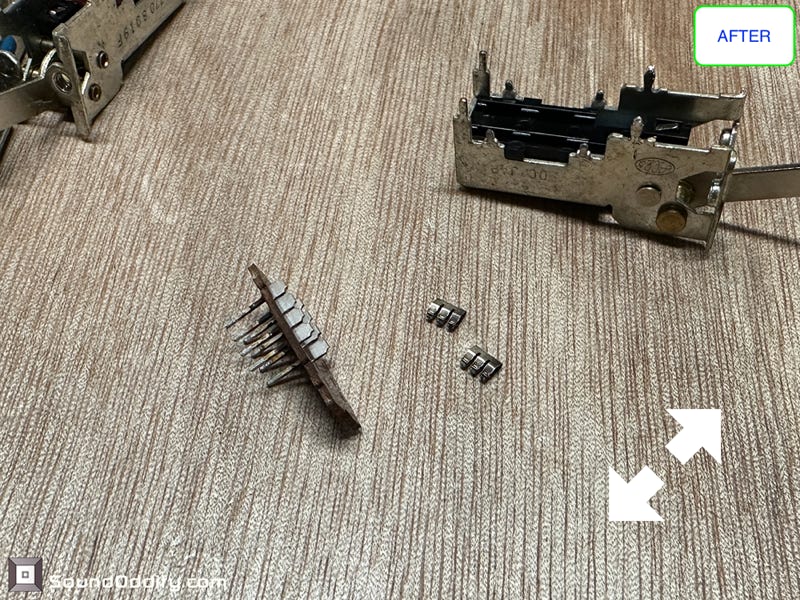

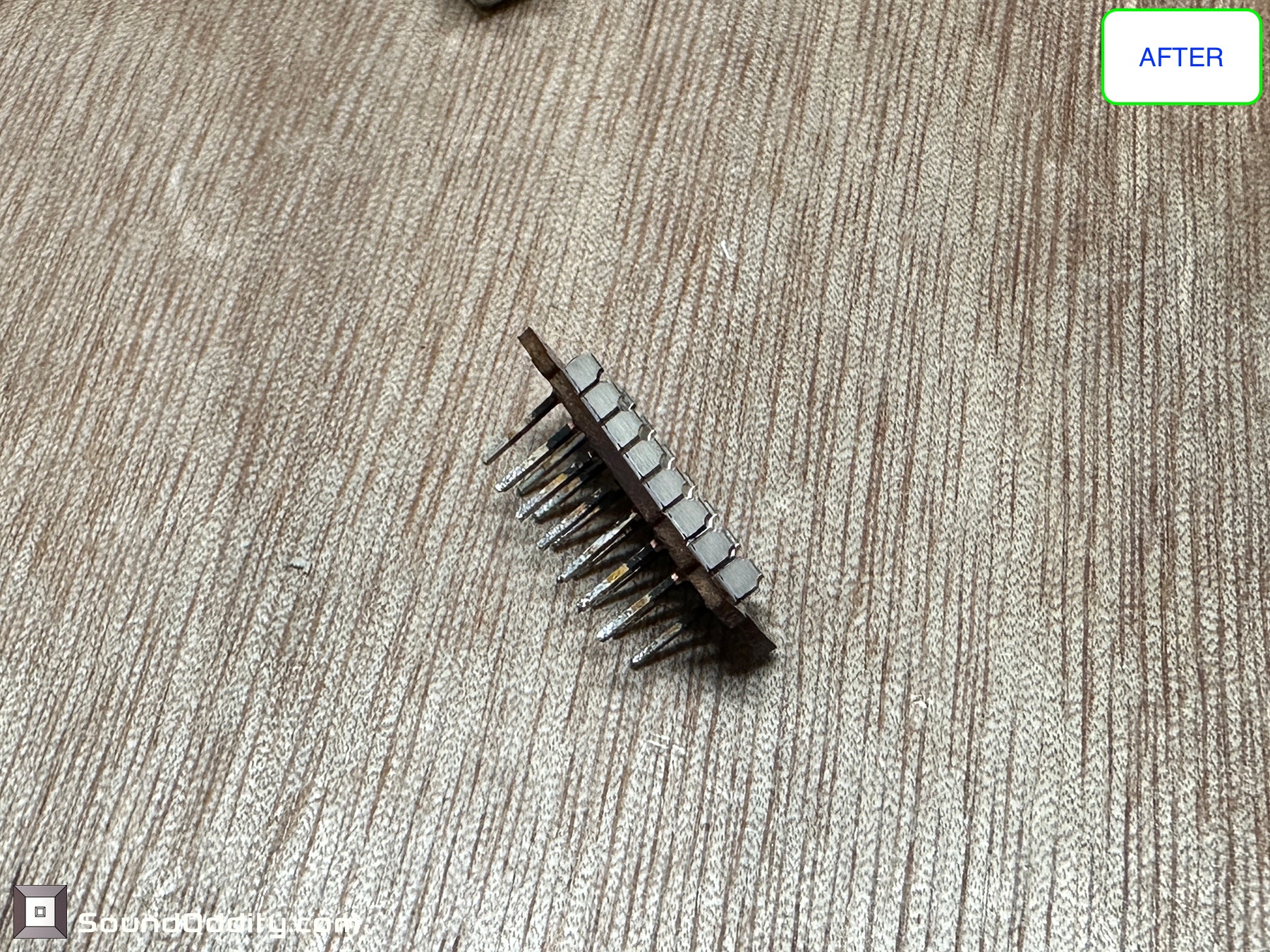

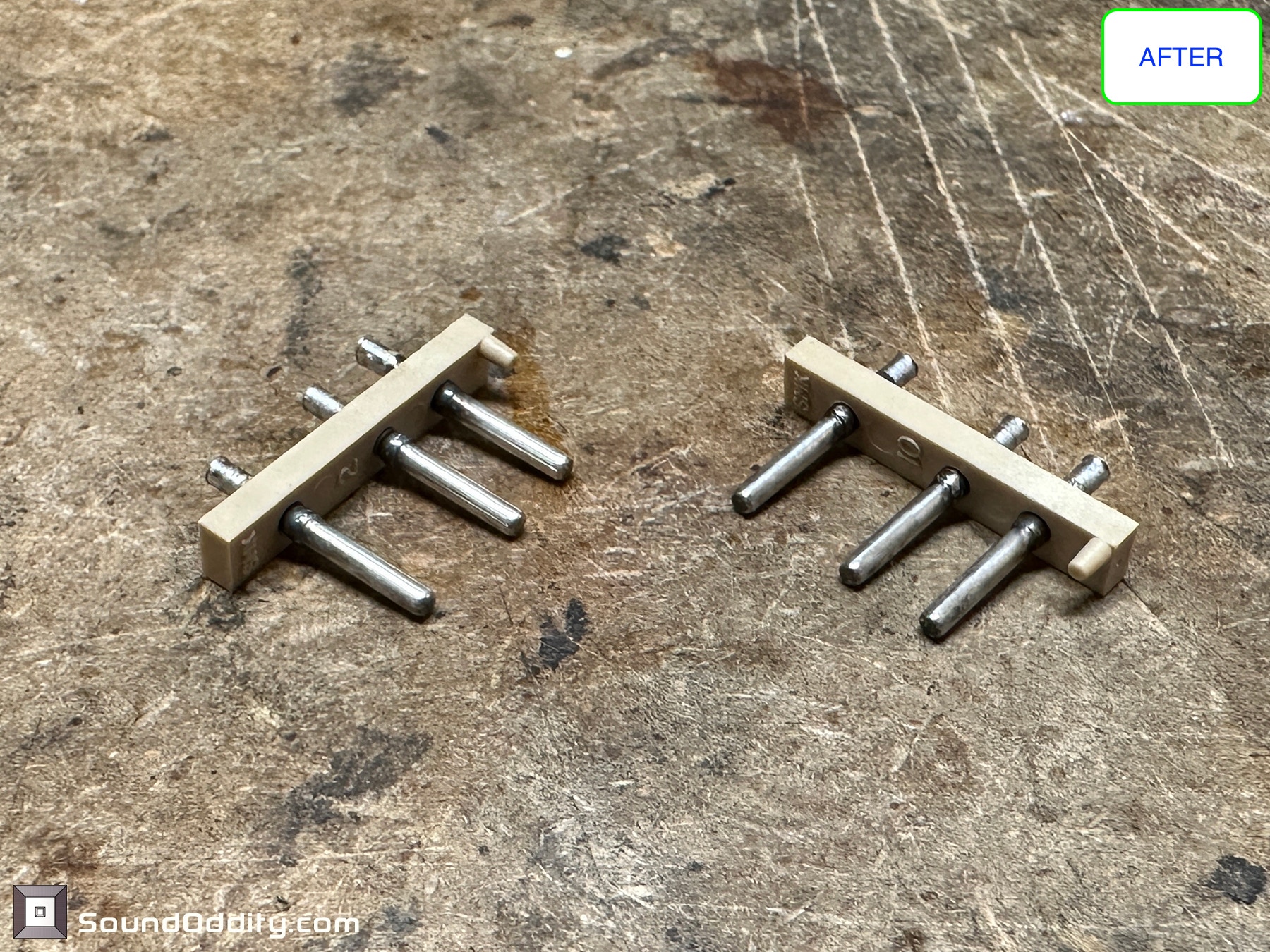

Après nettoyage, polissage, traitement contact et protection bouclier, les broches subissent le même traitement

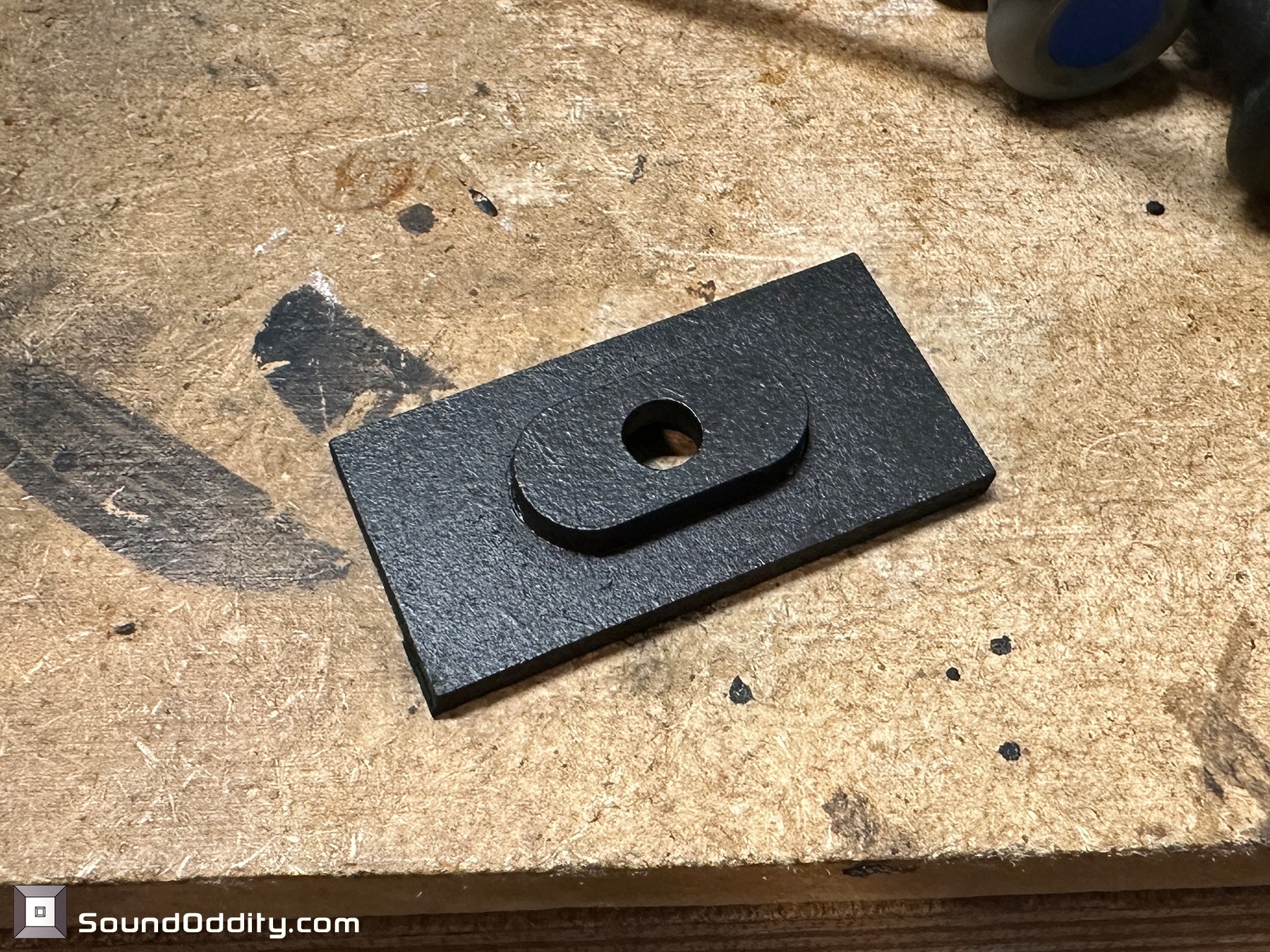

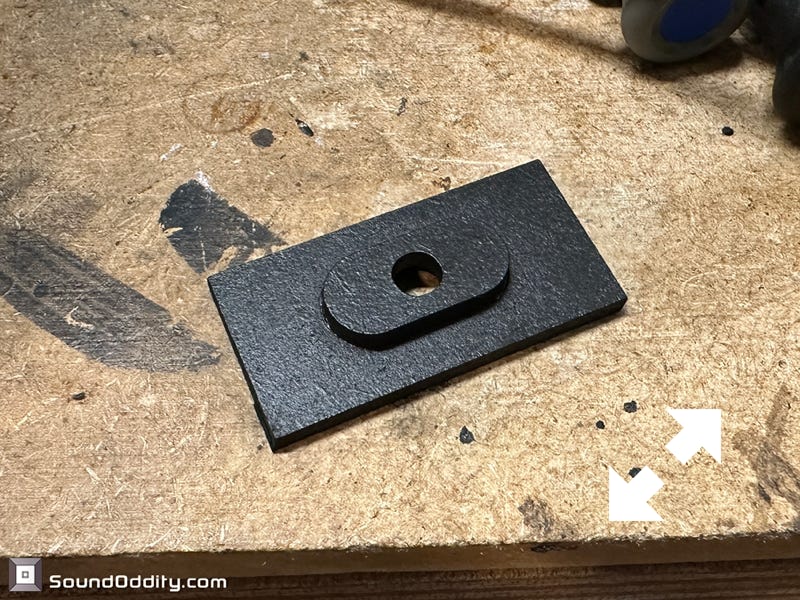

Gros plan sur l’adaptateur pour le récepteur de télécommande
