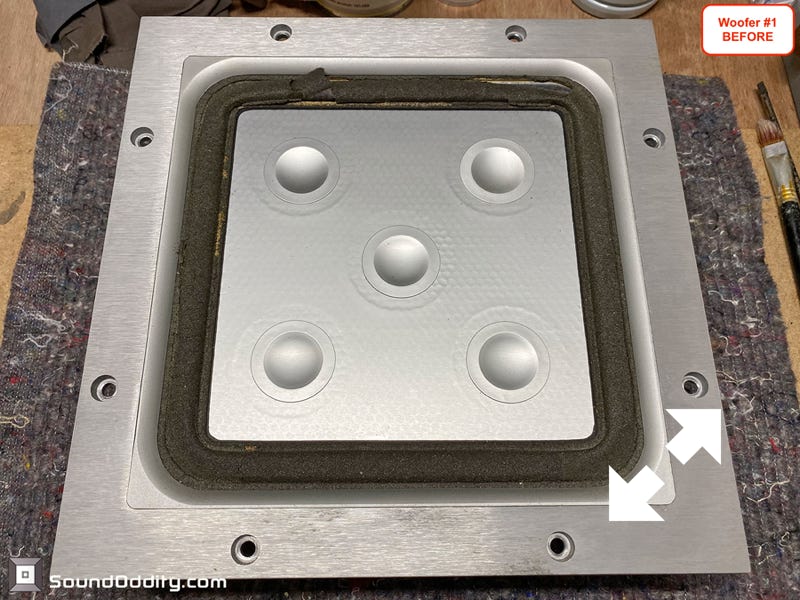

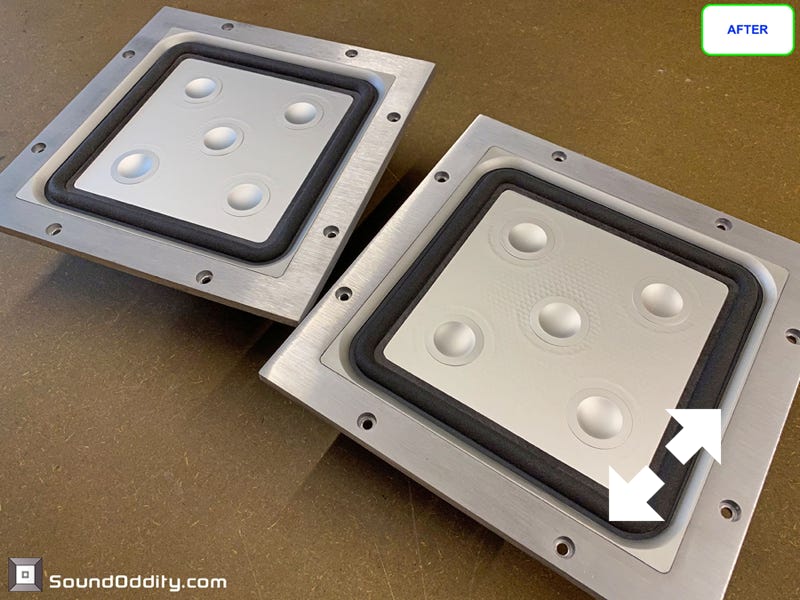

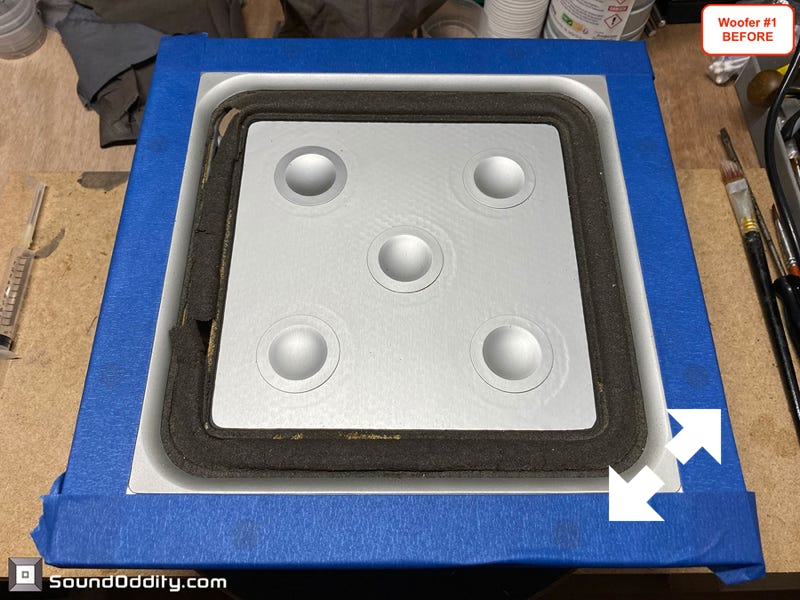

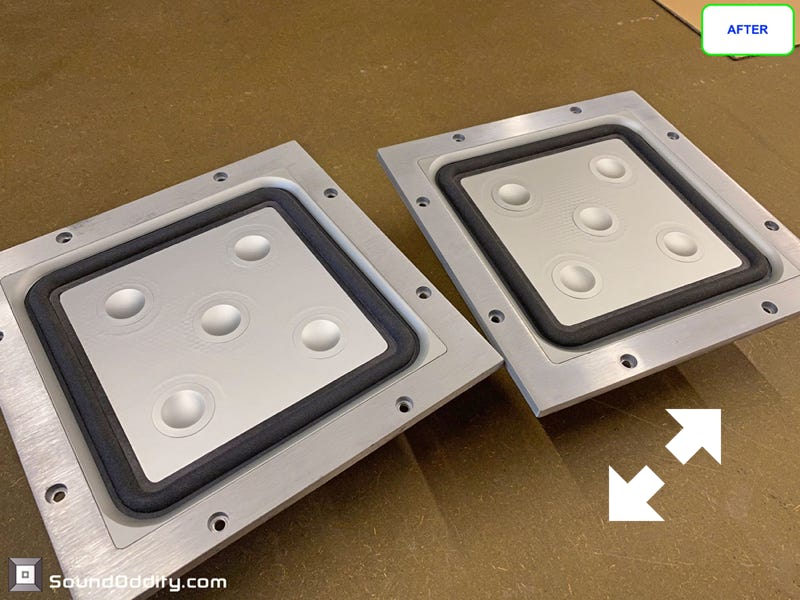

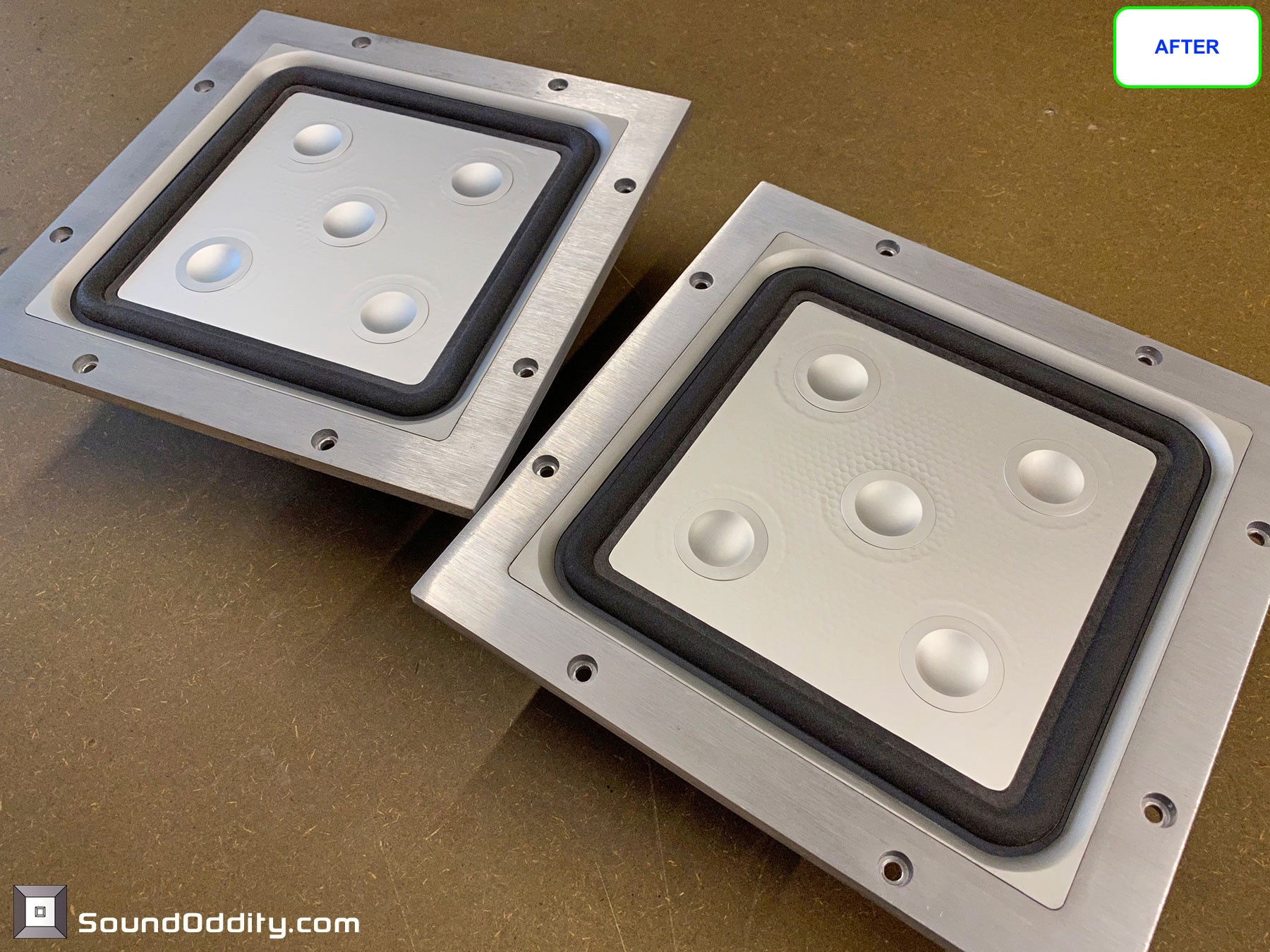

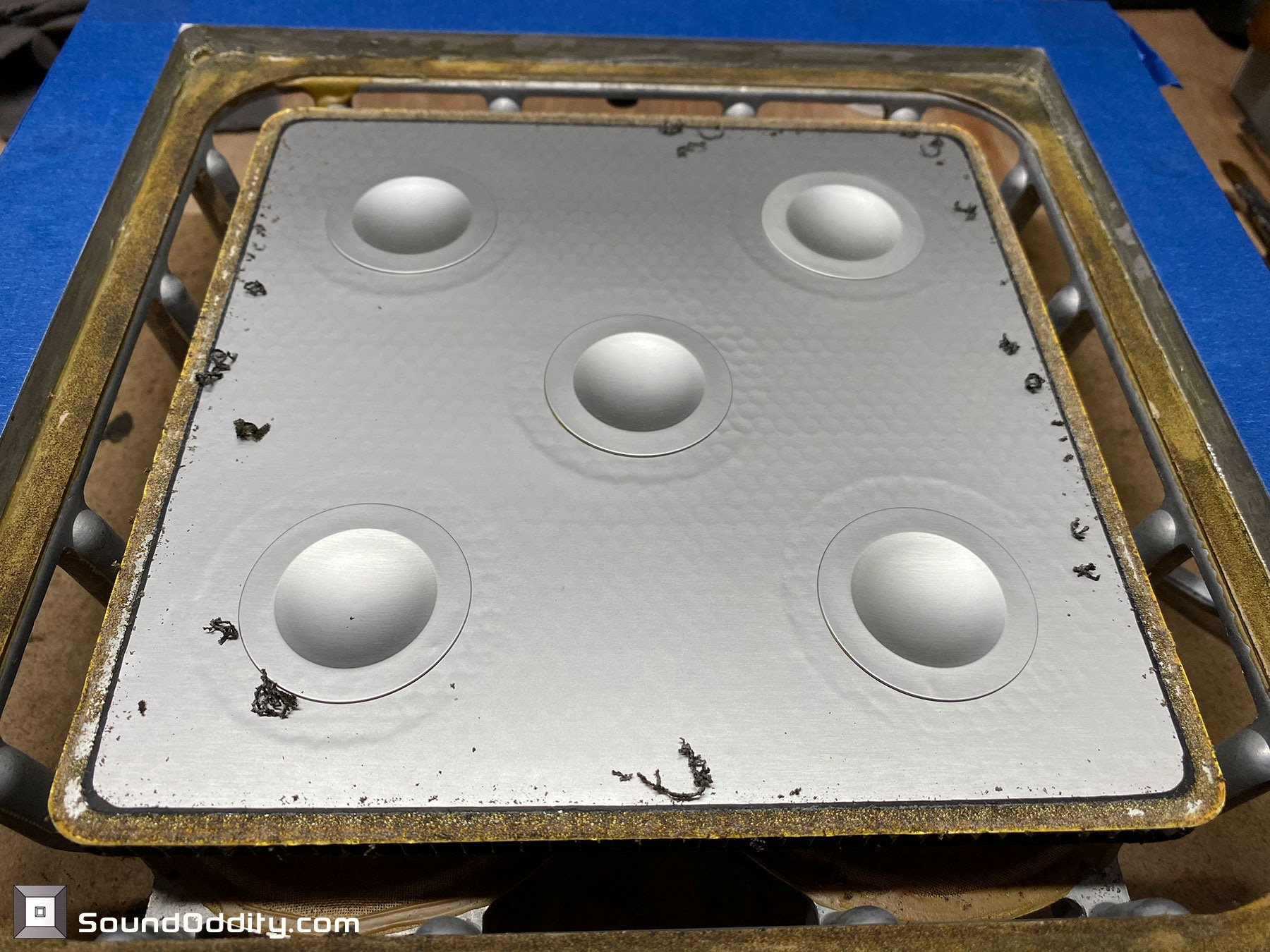

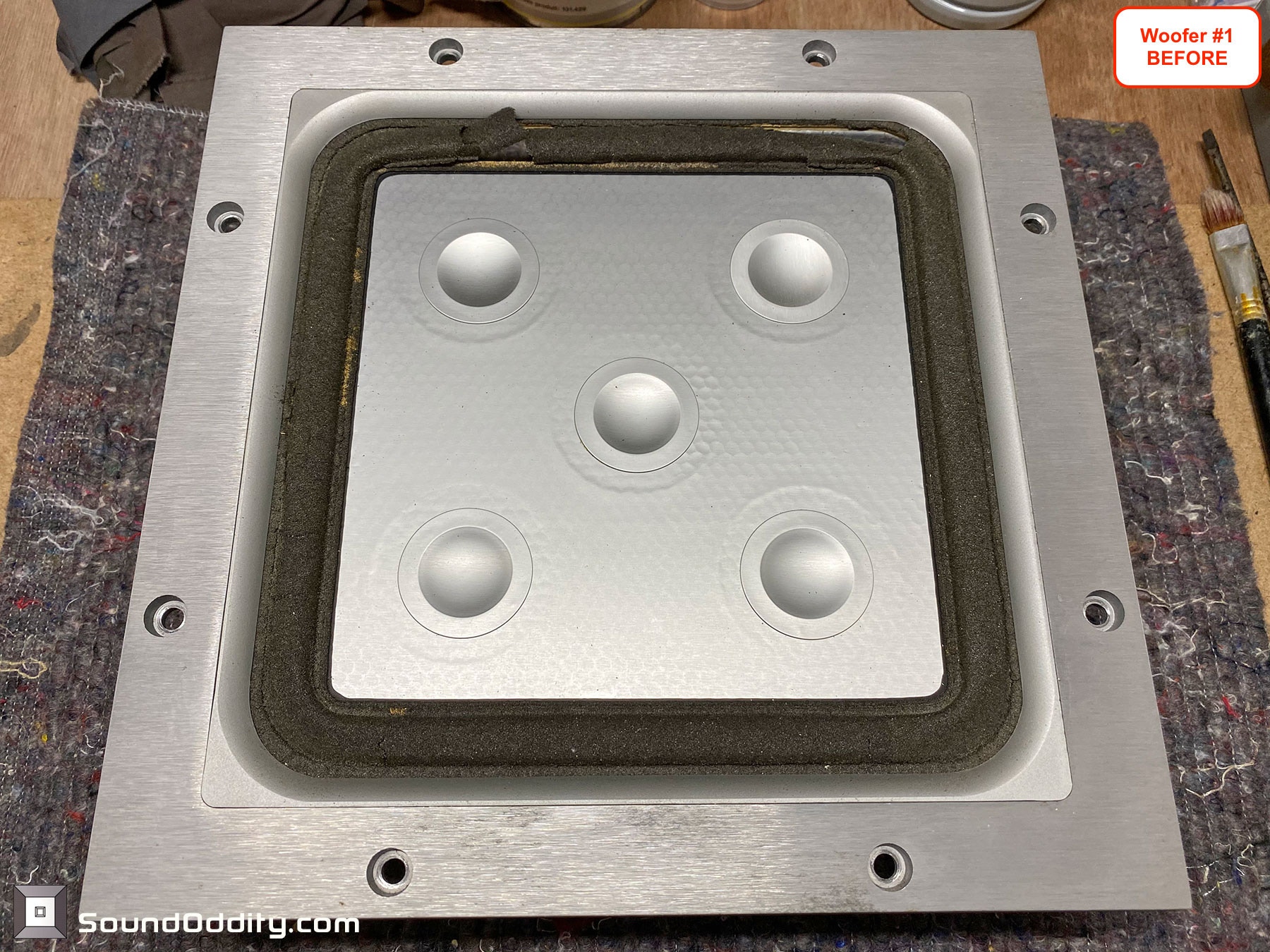

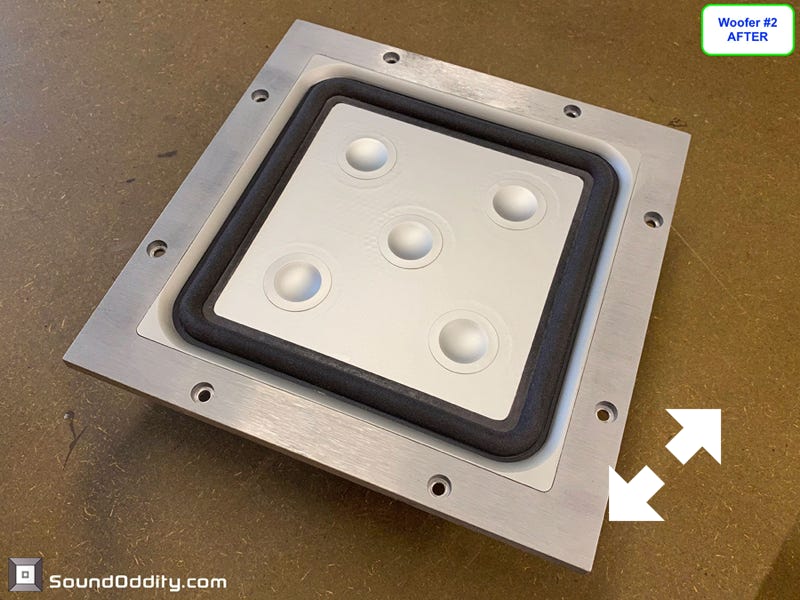

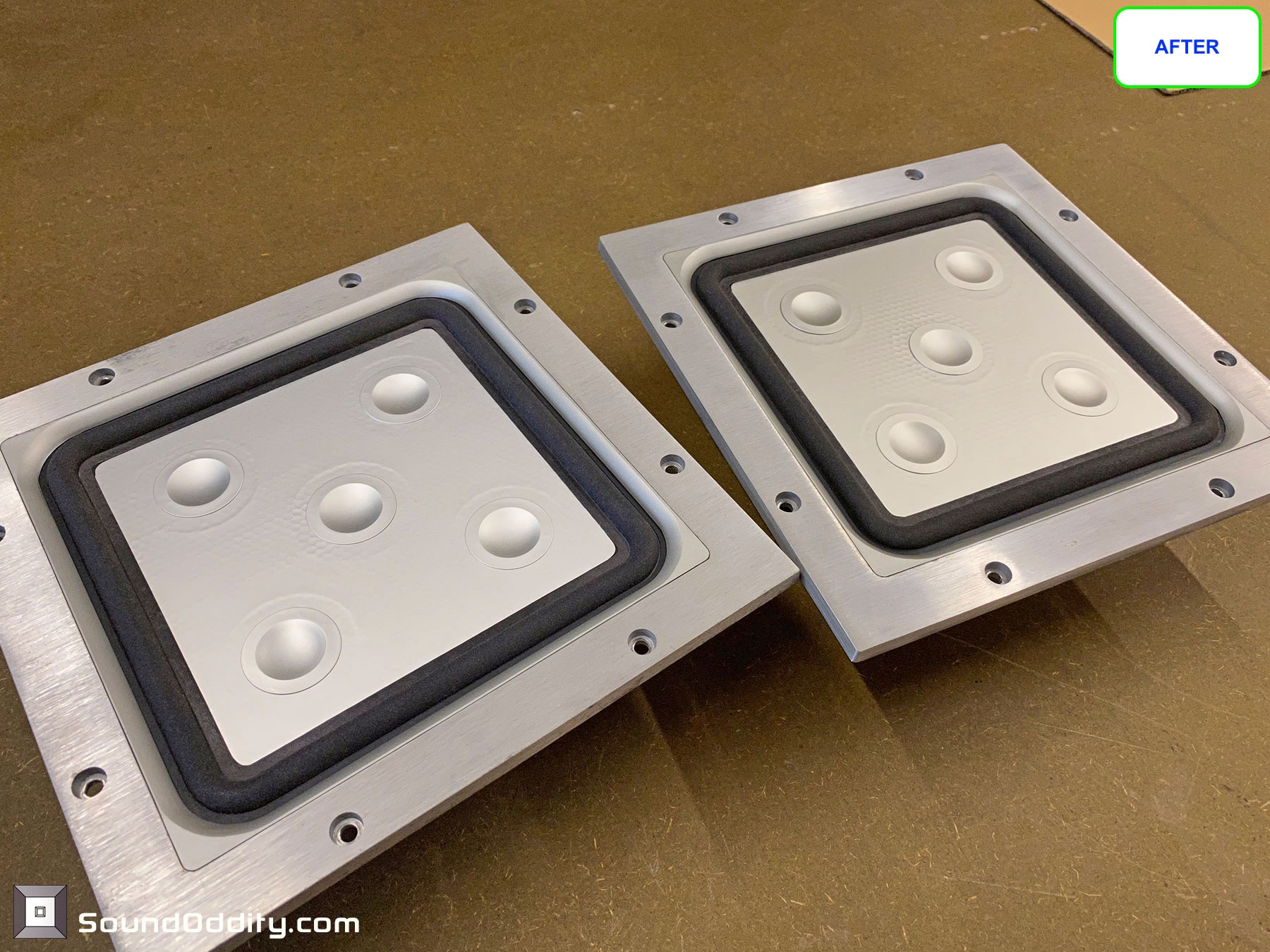

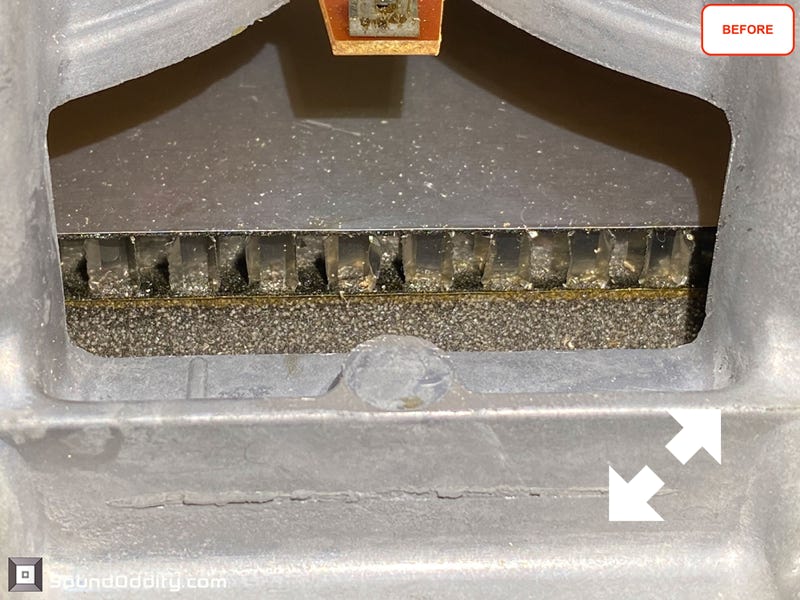

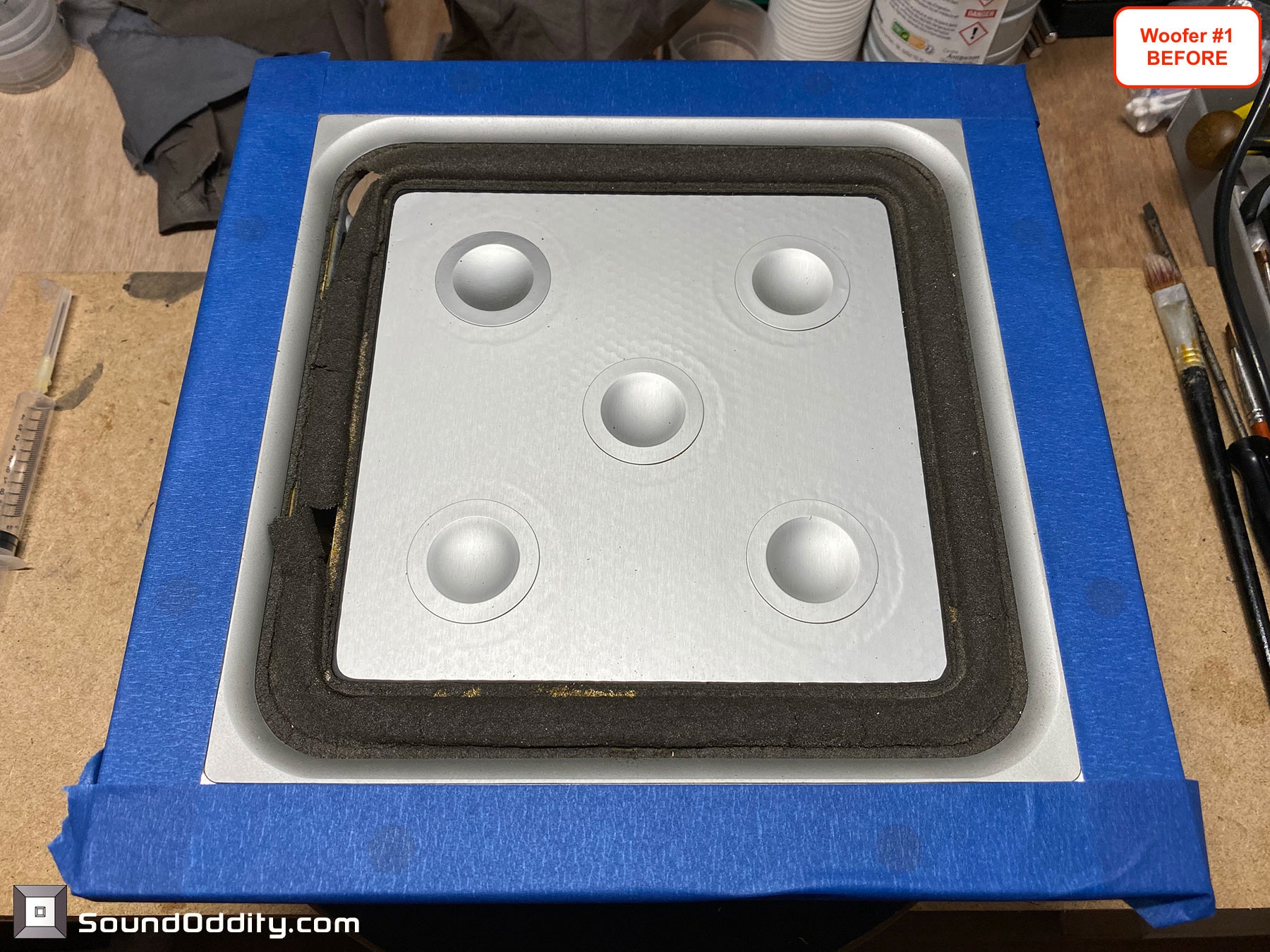

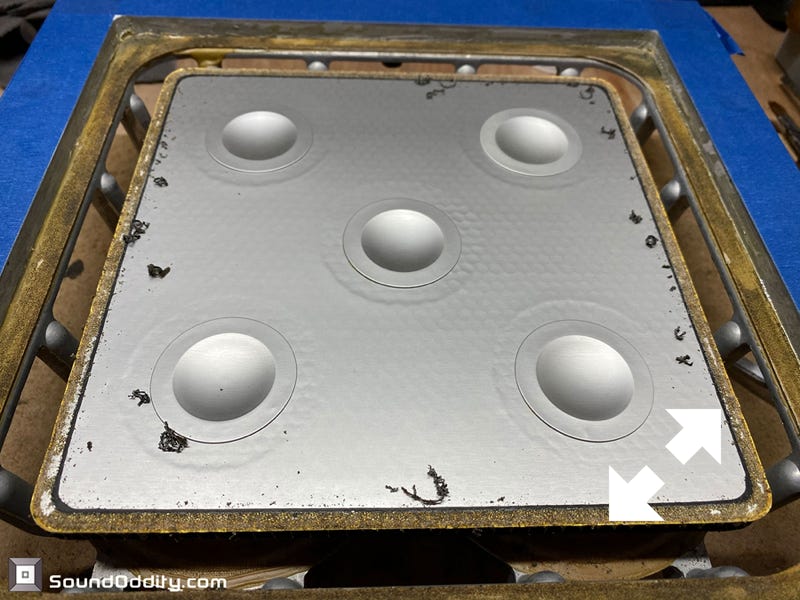

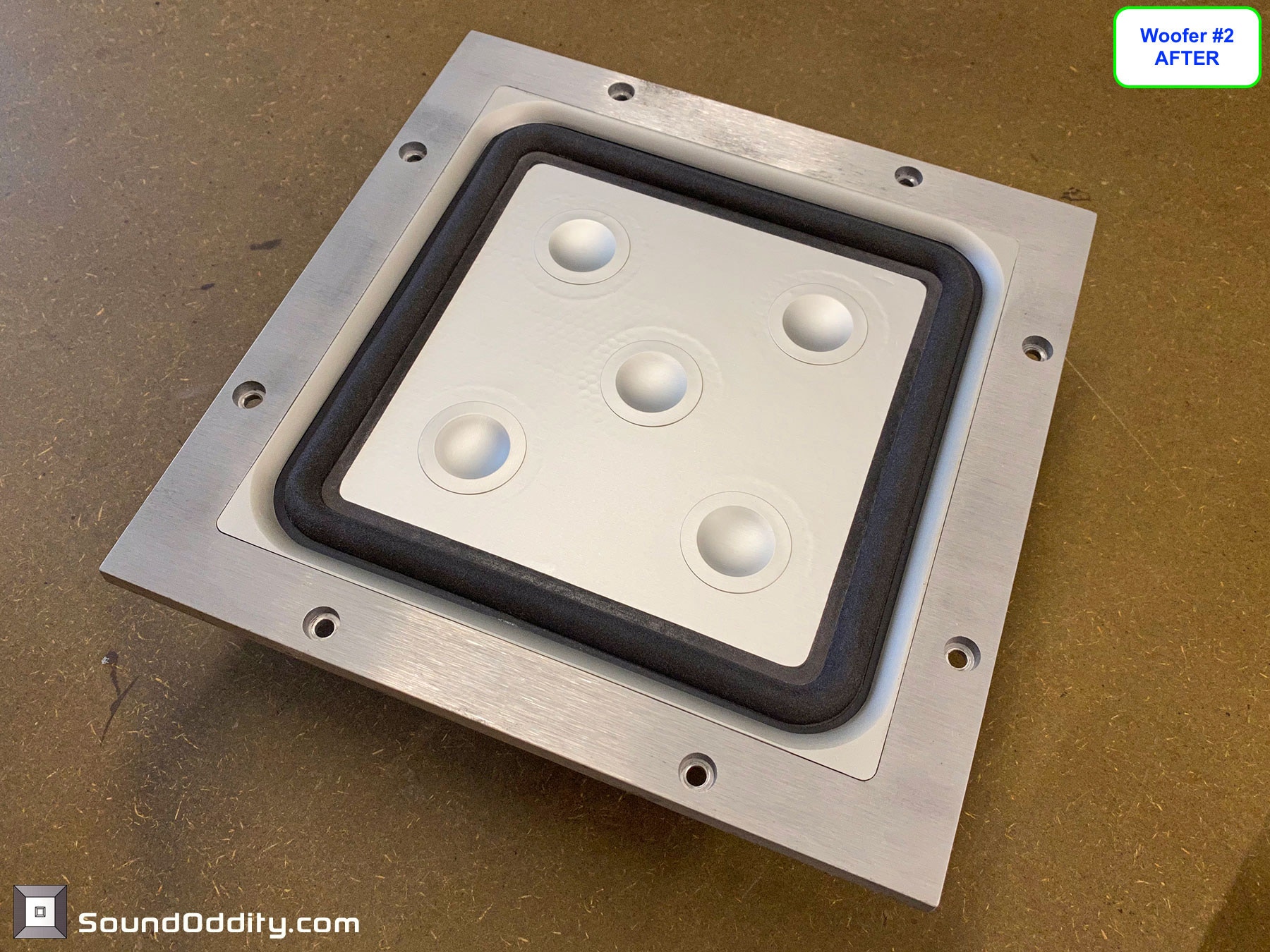

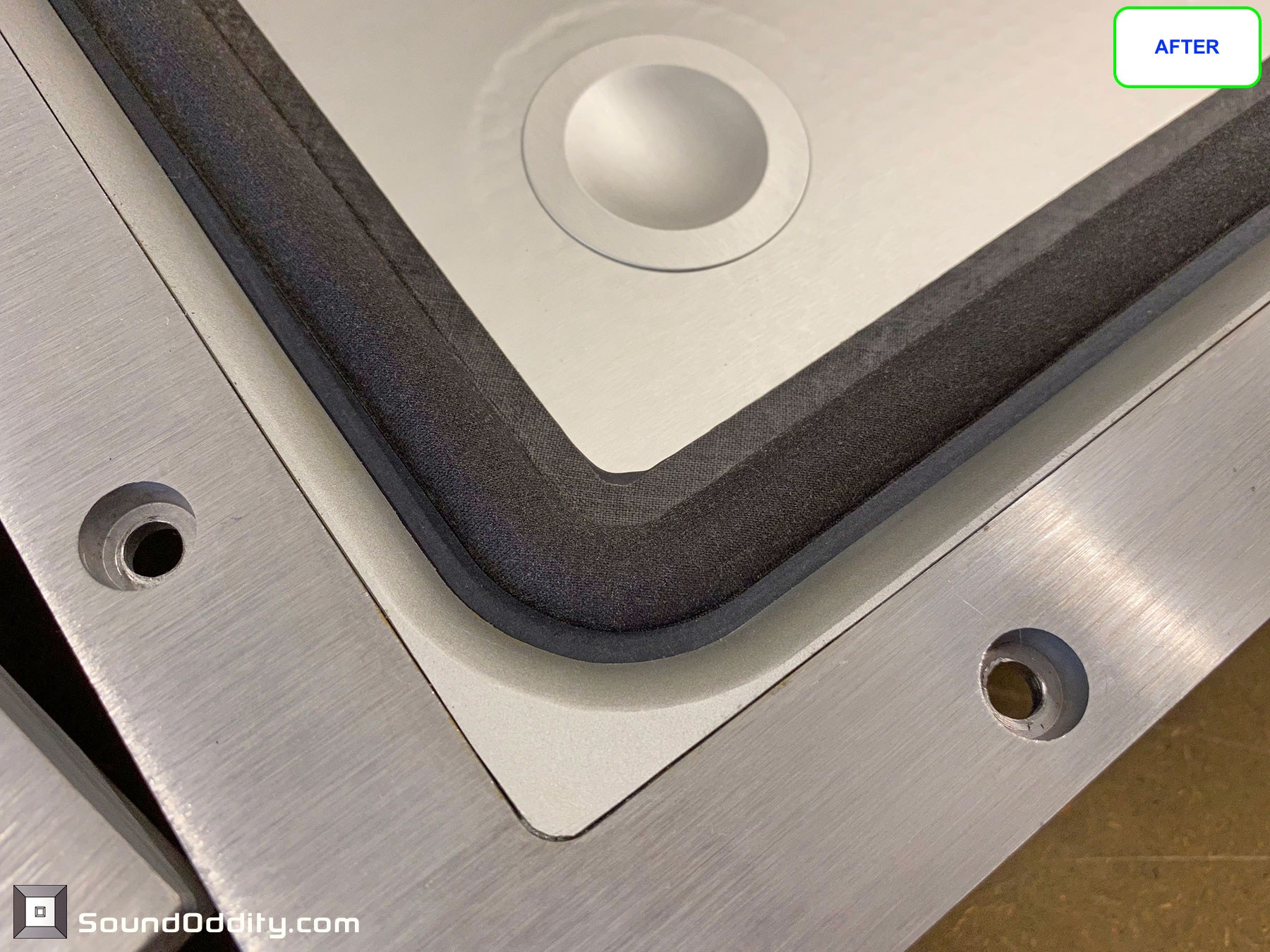

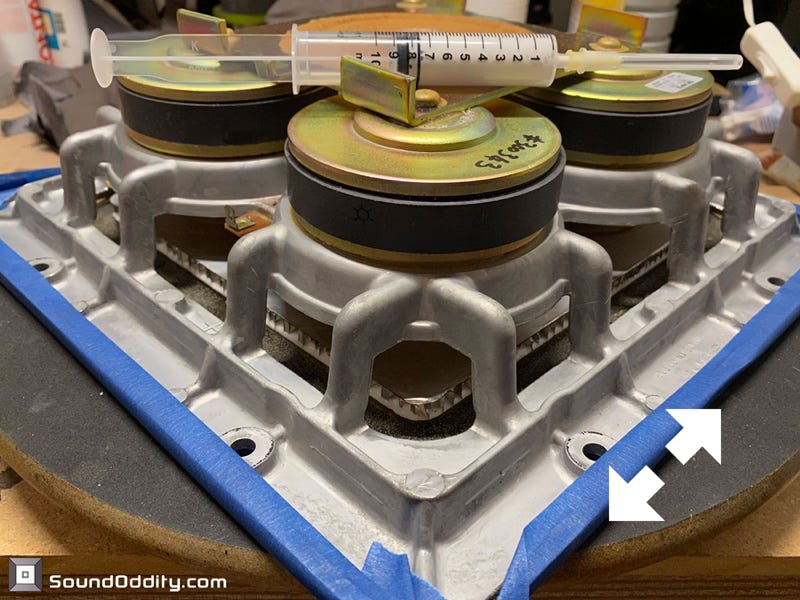

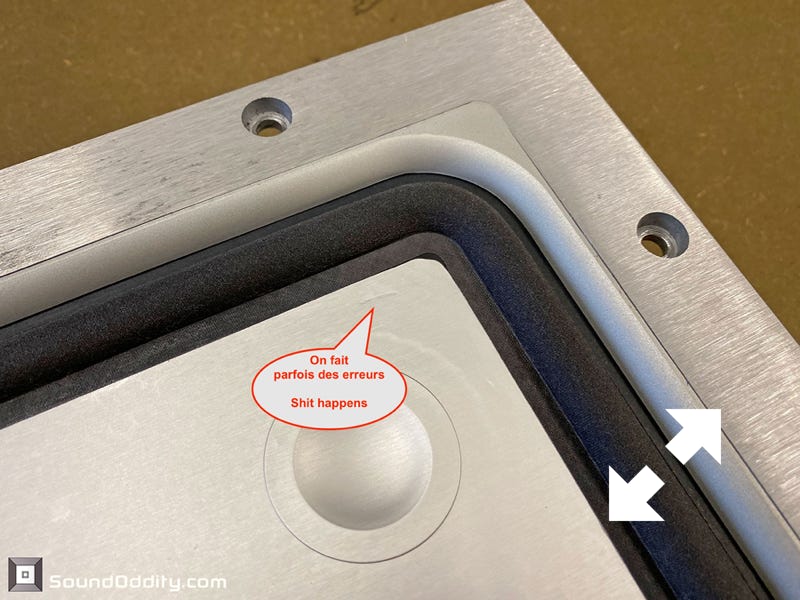

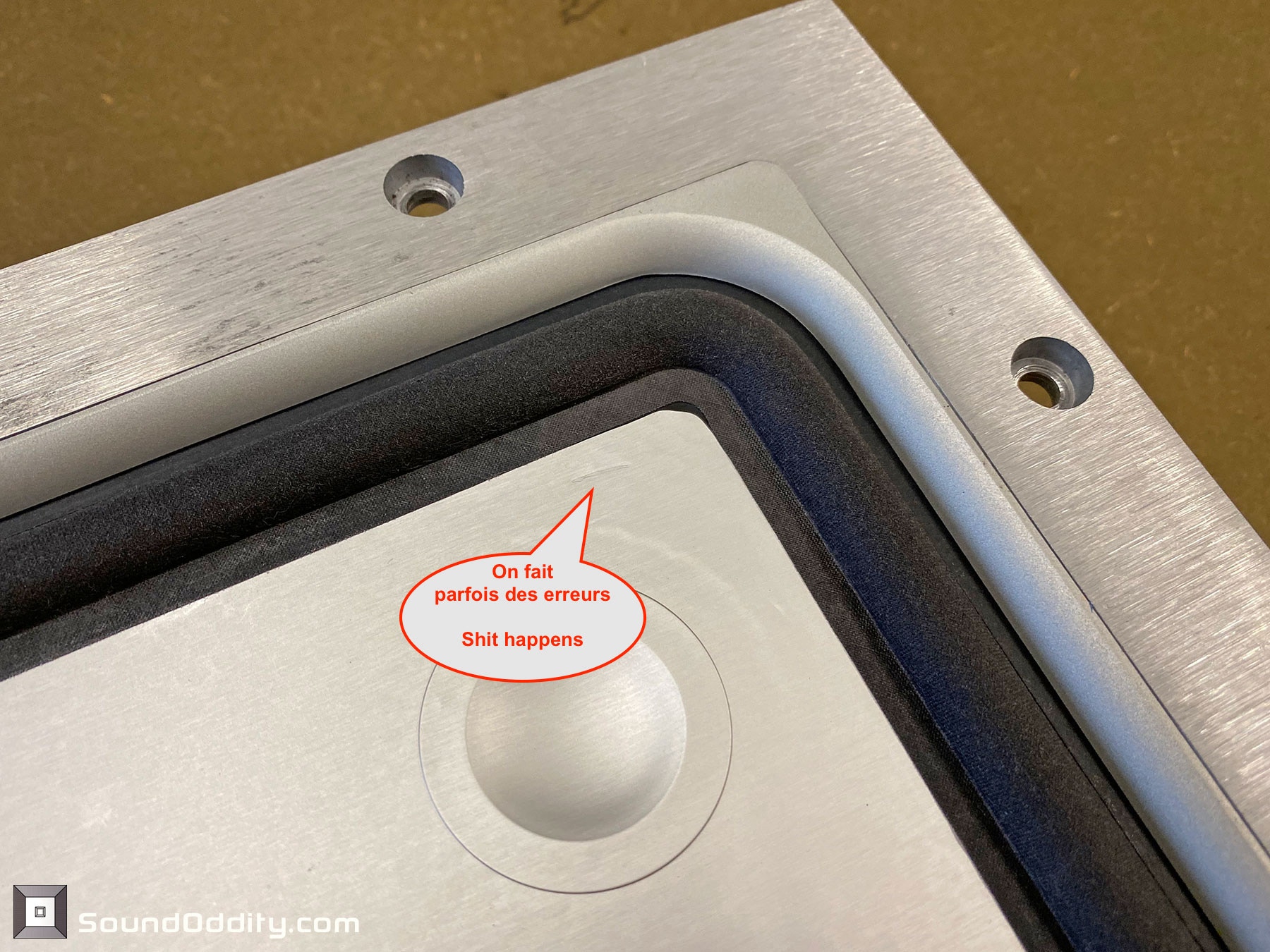

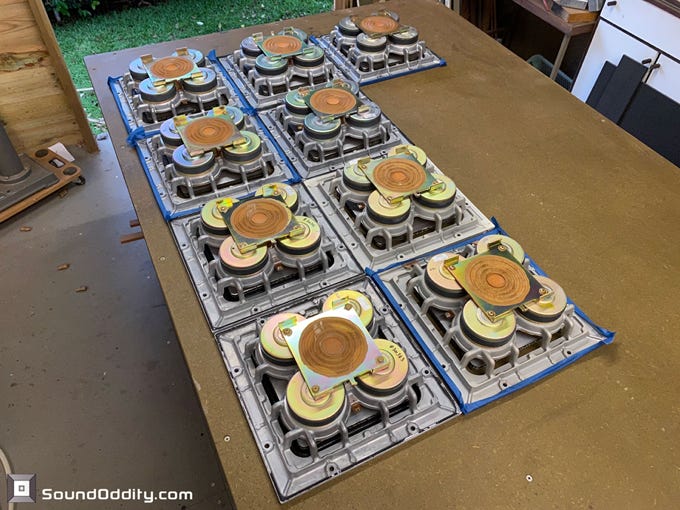

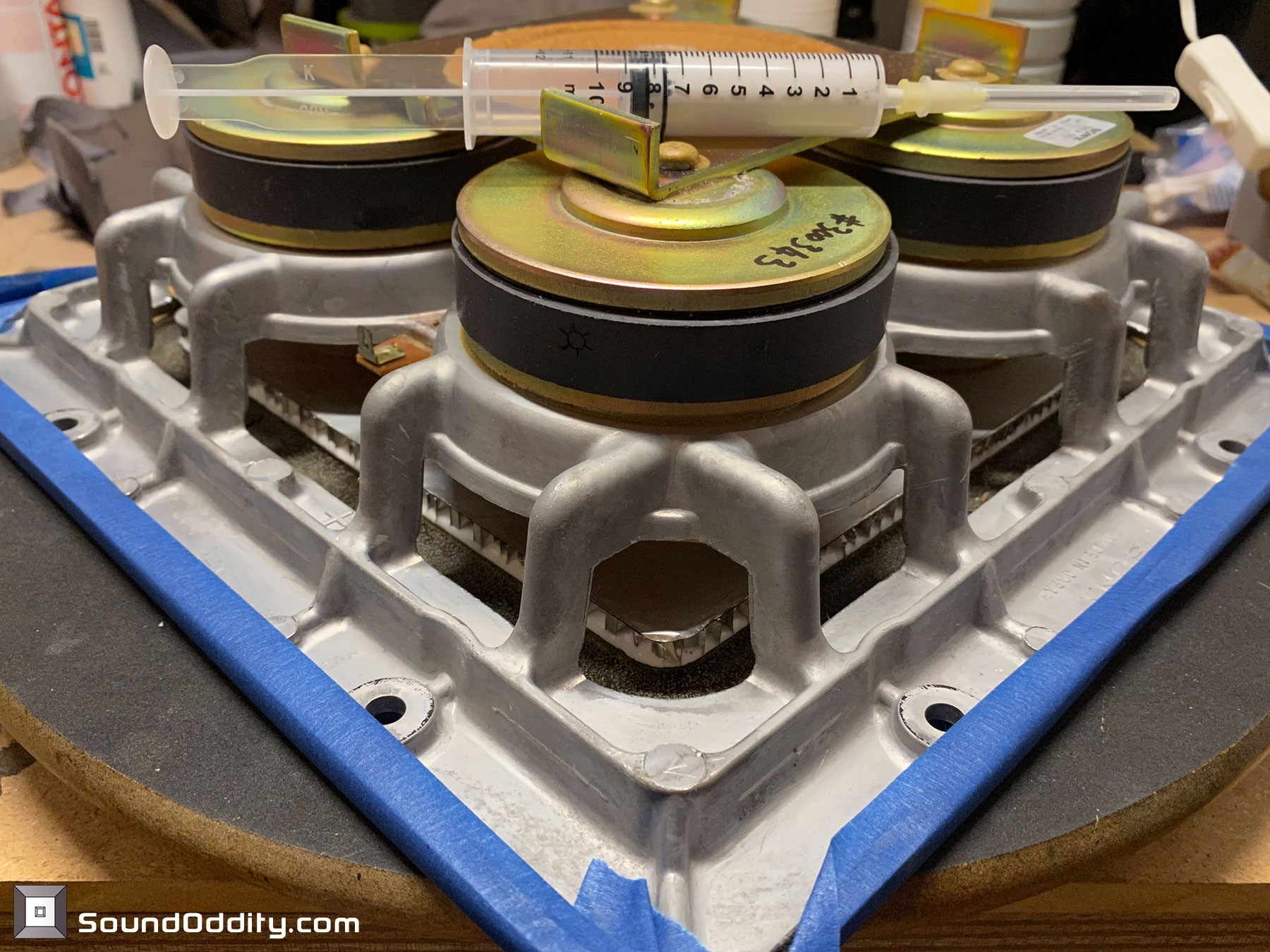

Ci dessous un exemple de restauration de boomers Sony APM-77W qui montre le travail effectué sur les haut-parleurs que vous m’envoyez. Cet exemple fait également office de tutoriel pour les personnes qui ont acheté mon kit de suspensions APM-77W et APM-4 et qui désirent monter leurs suspensions par elles mêmes. Si vous achetez un kit de suspensions, d’autres informations vous seront transmises et vous aurez également mon total support par email, téléphone, skype…

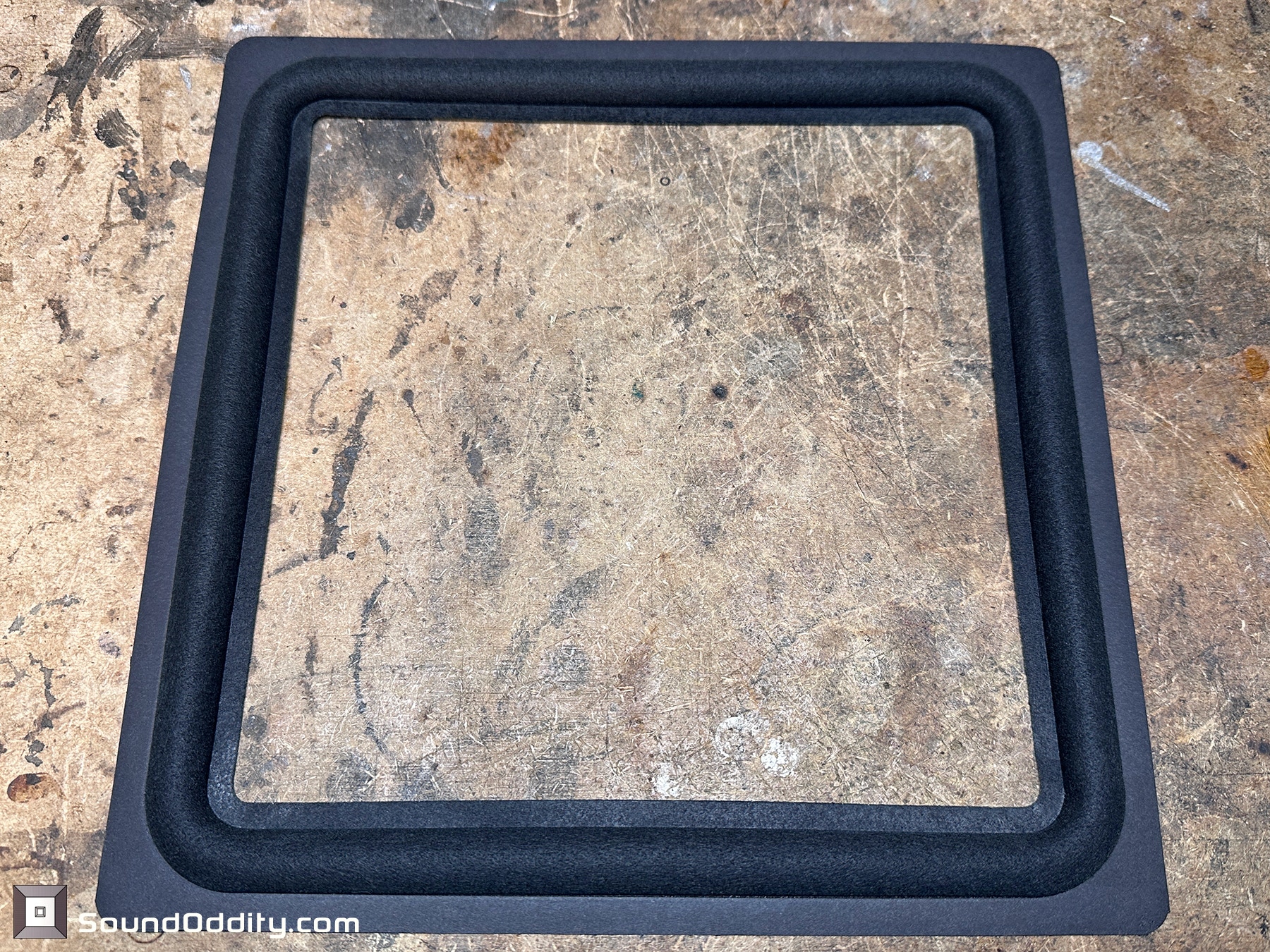

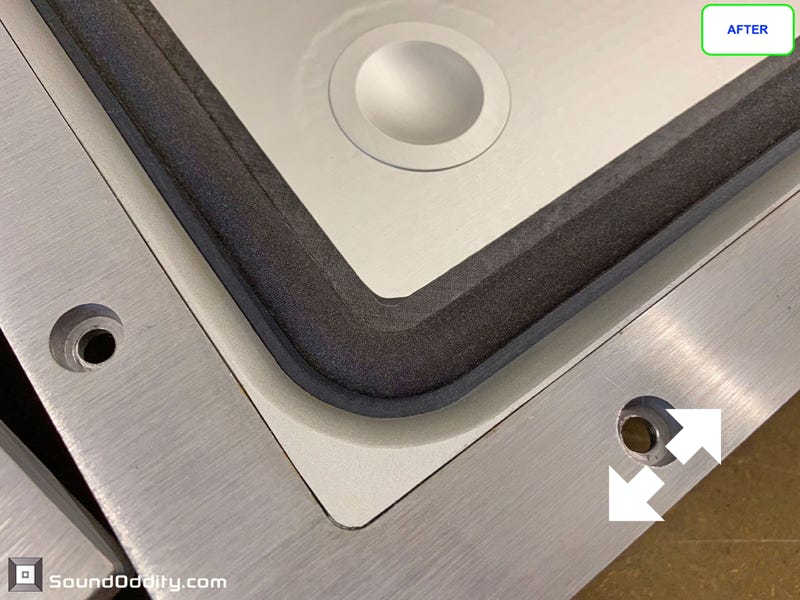

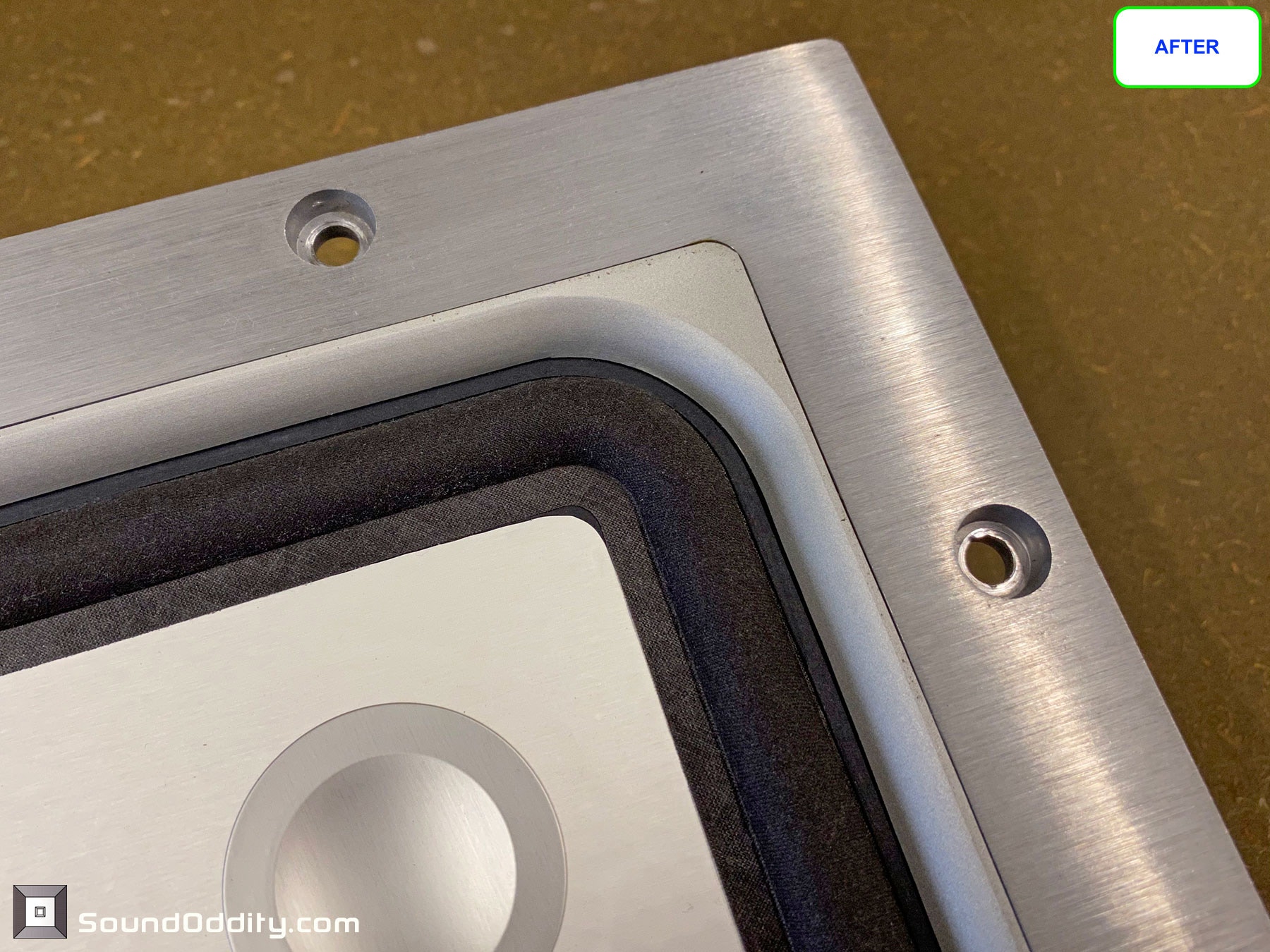

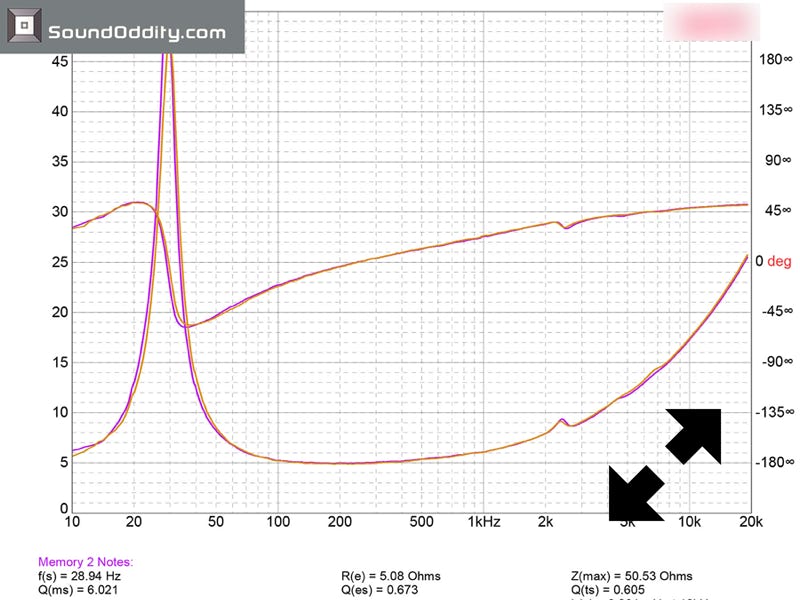

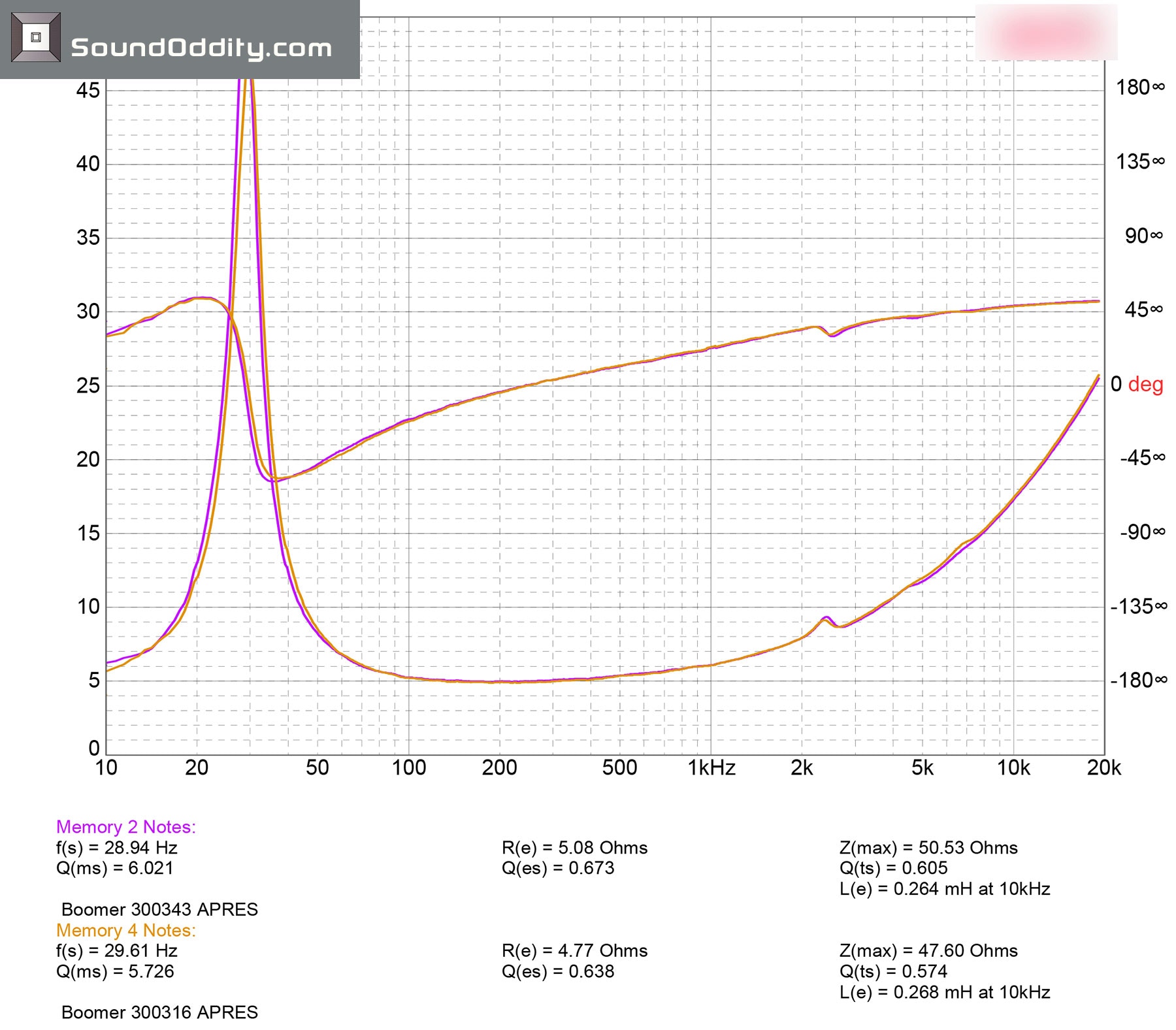

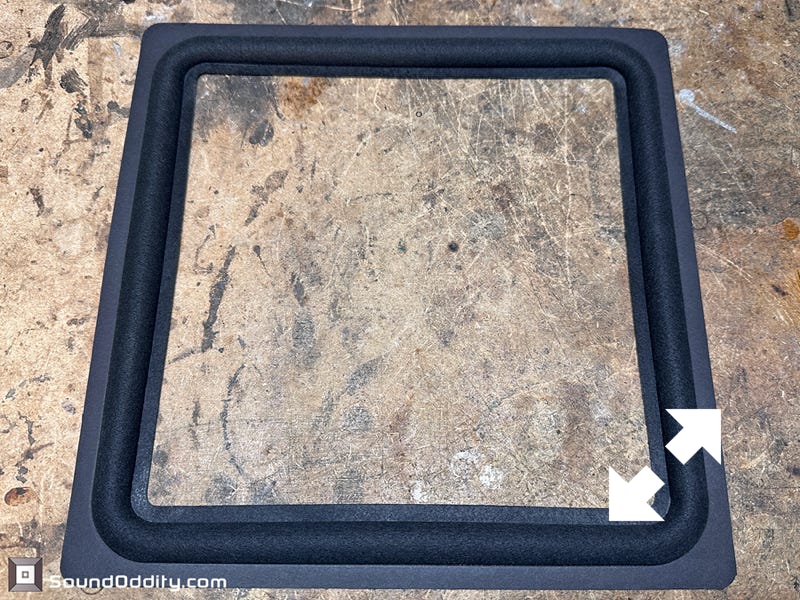

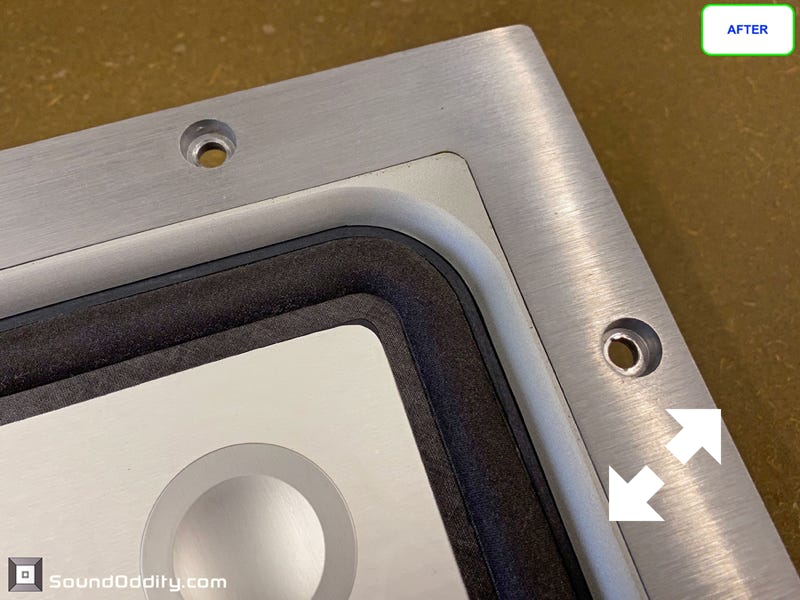

Toutes les nouvelles suspensions Sound Oddity sont fabriquées dans mon atelier à base de cuir synthétique Made in Japan pressé dans un moule en aluminium usiné puis traité avec une solution imperméabilisante viscoélastique. La couleur est «charbon», c’est un gris foncé qui tirera très légèrement vers le bleue pétrole suivant la lumière. La fréquence de résonance se situe à environ 29Hz ce qui correspond aux suspensions d’origine. Autour des 1KHz, ces suspensions se comportent mieux que toutes les autres suspensions y compris celles d’origine : elles sont inertes, sans aucune résonances. Cette caractéristique contribue en grande partie à la qualité sonore même pour une trois voix. Très grande durée de vie. (Auparavant les suspensions Sound Oddity étaient fabriquées en tissu imprégné pressé puis traité. Elles ont depuis été surpassées en qualité et impact sonore par les suspensions en cuir synthétique qui sont le nouveau standard Sound Oddity).

Particularité des boomers de Sony APM-77W, APM-4 :

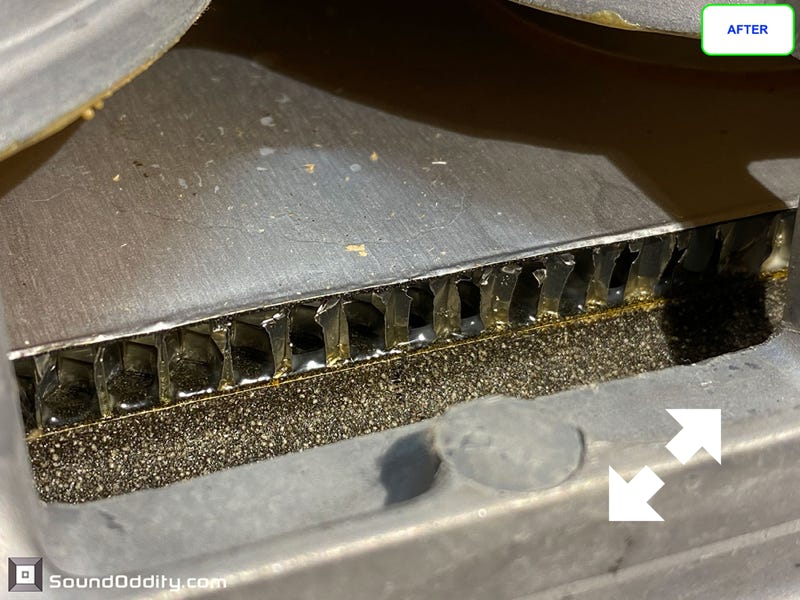

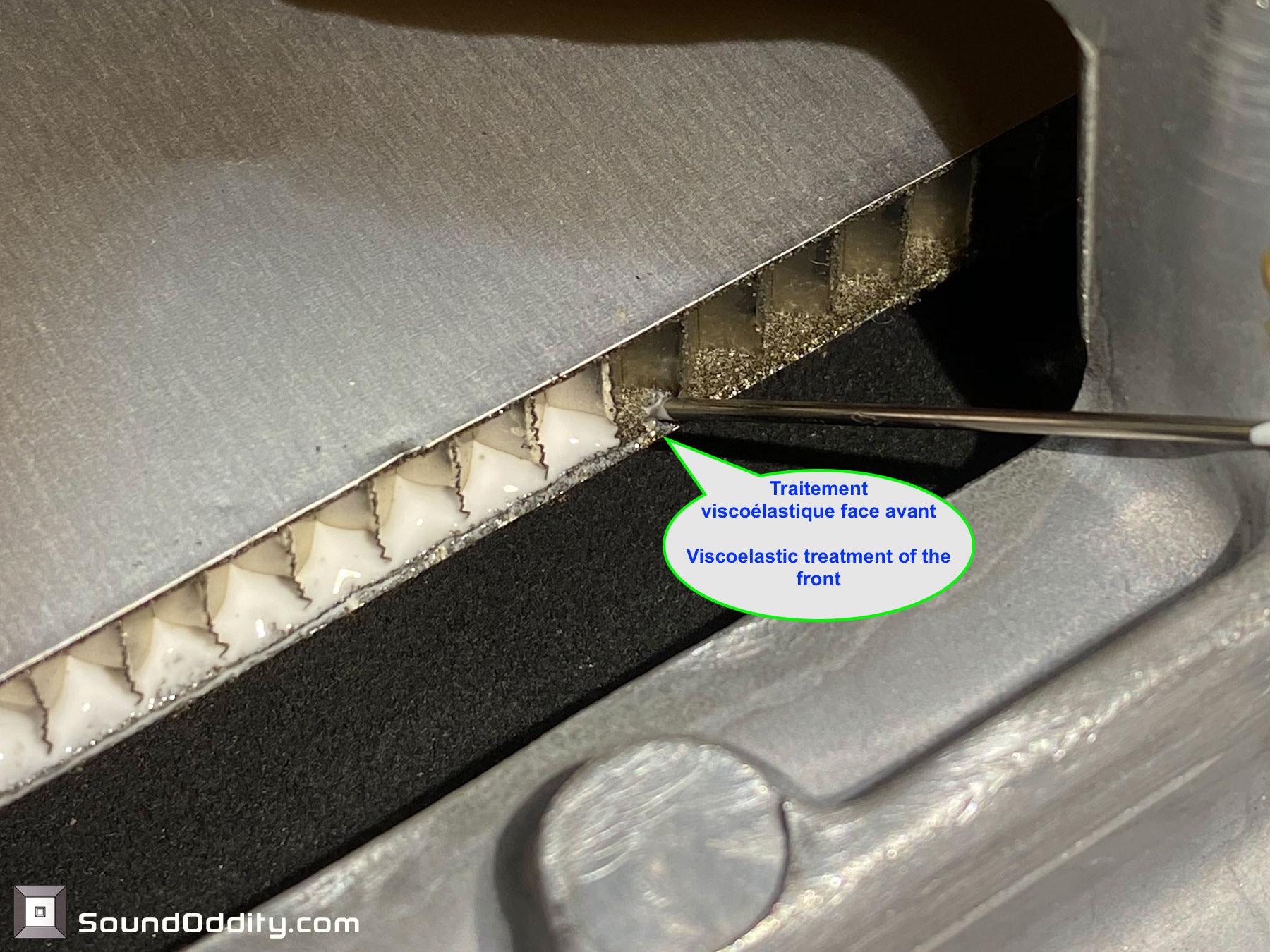

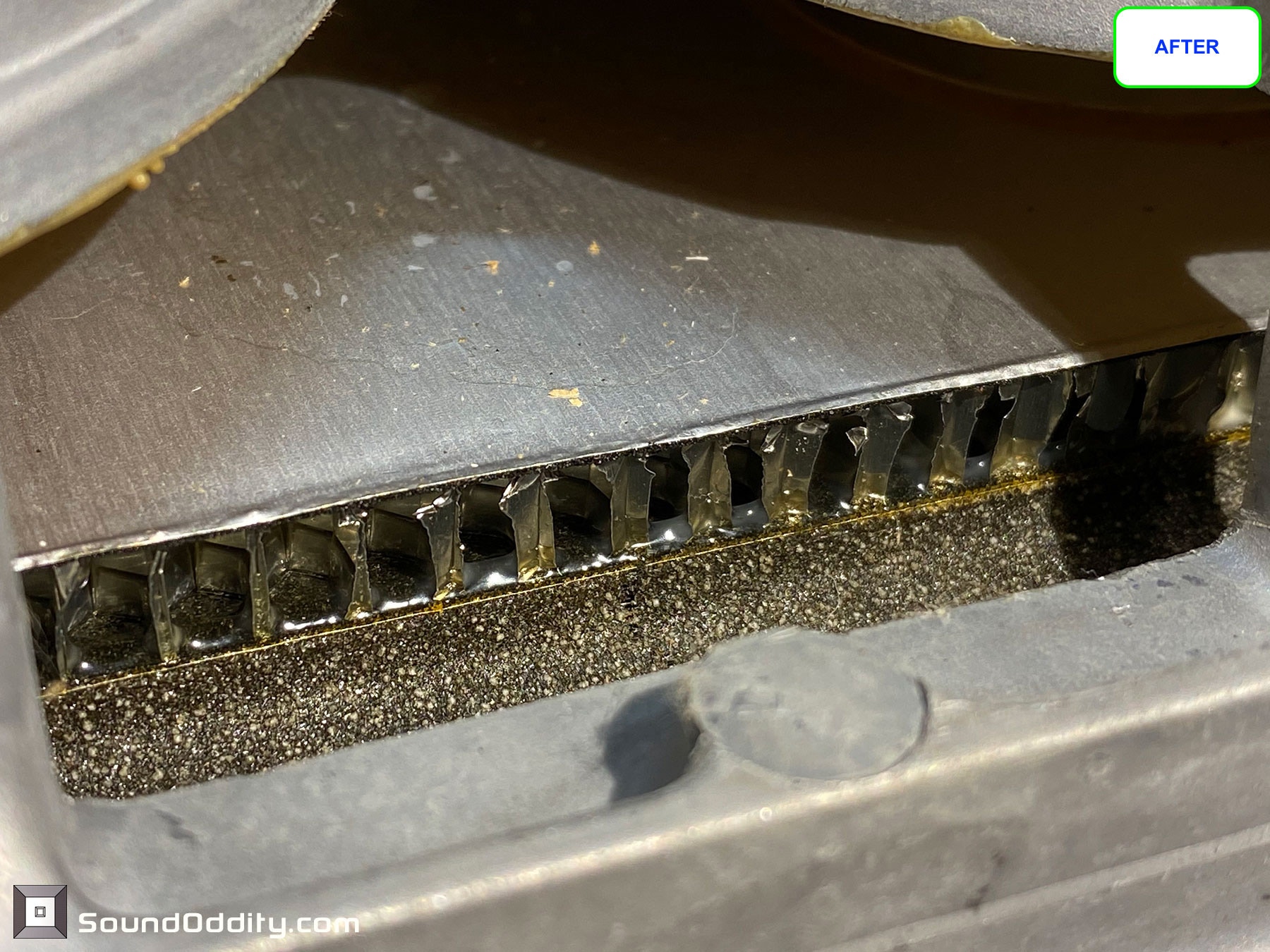

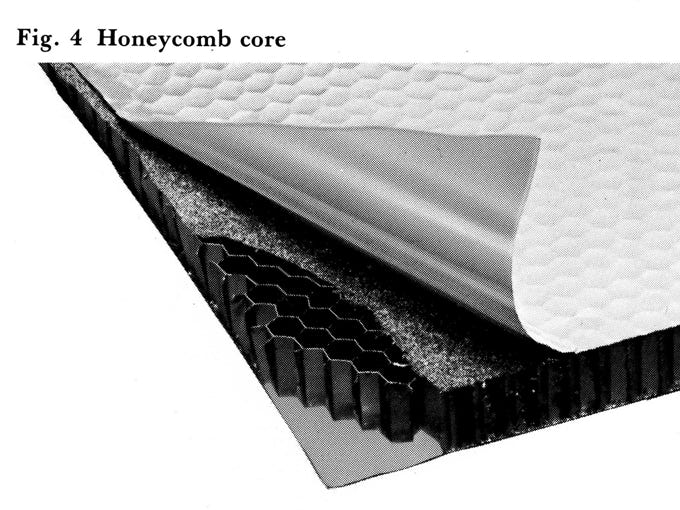

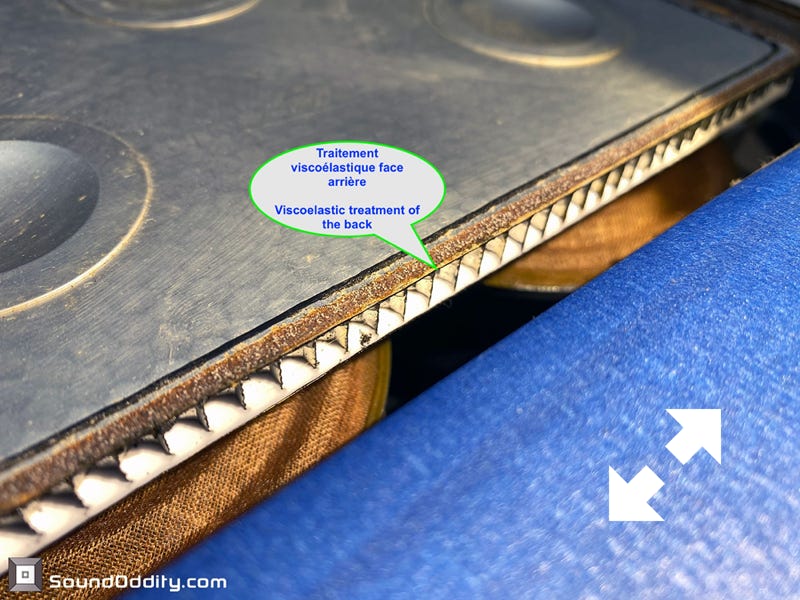

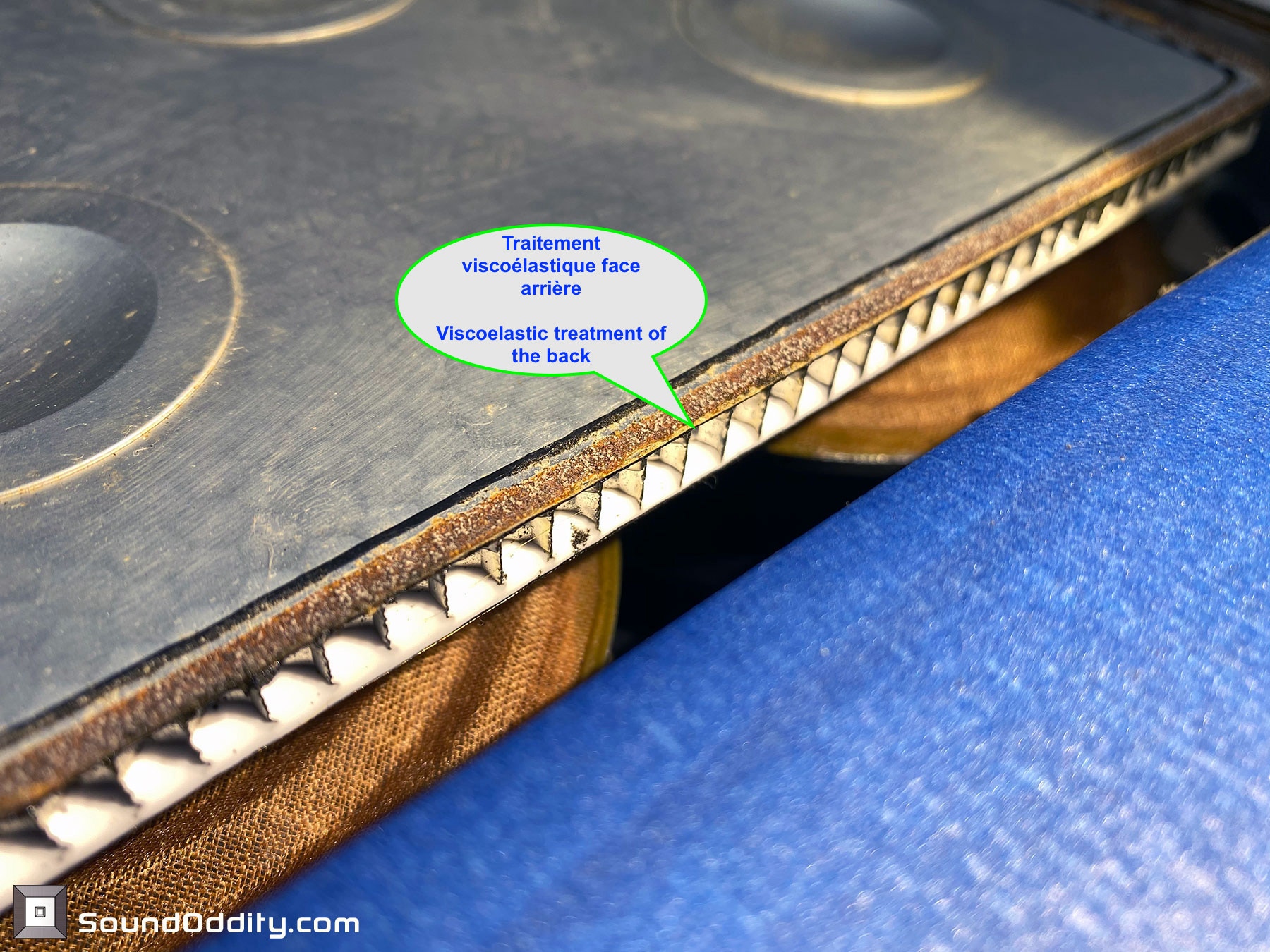

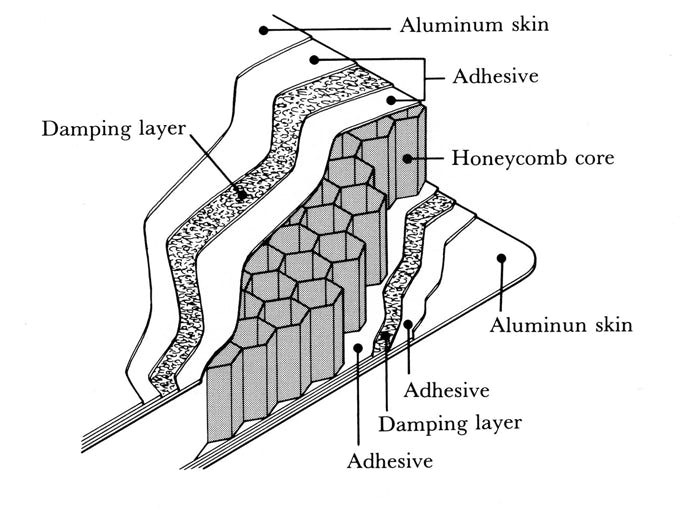

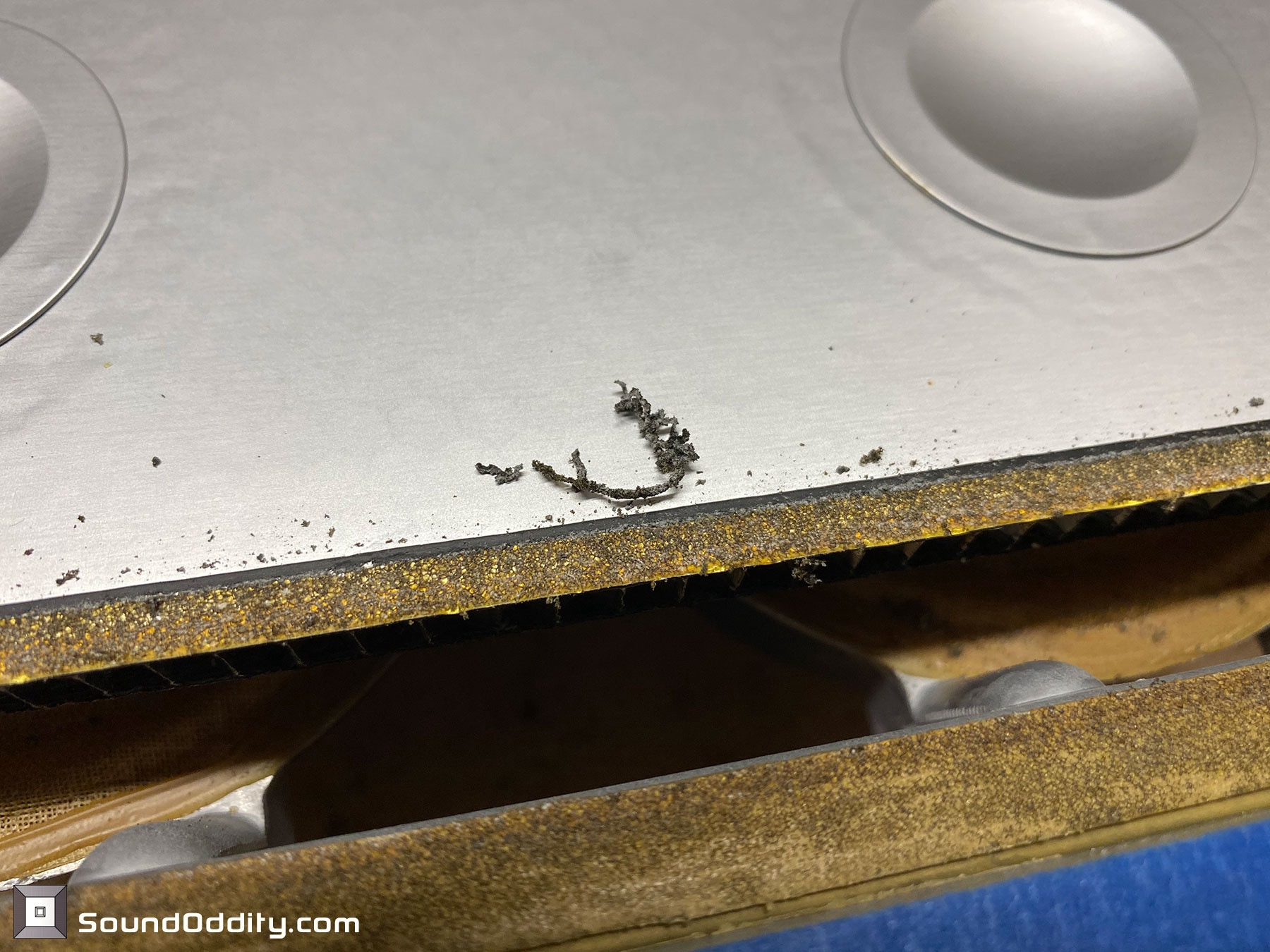

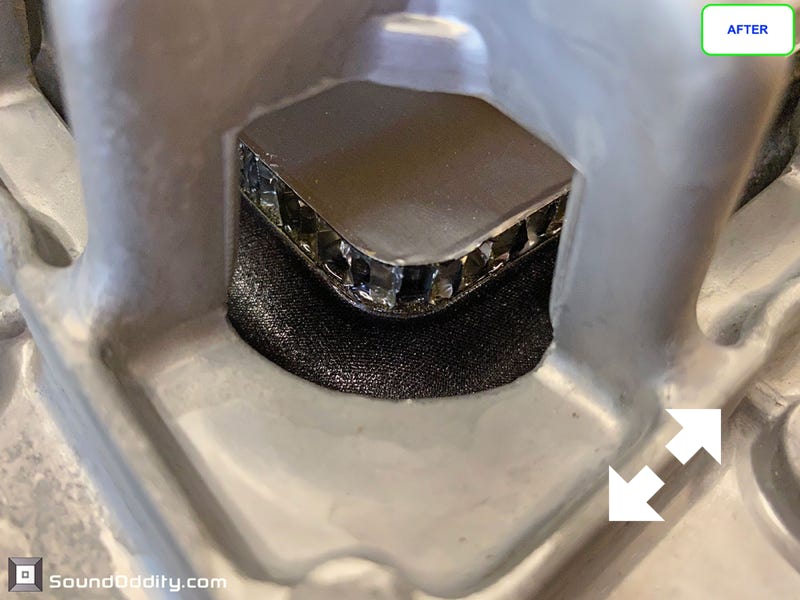

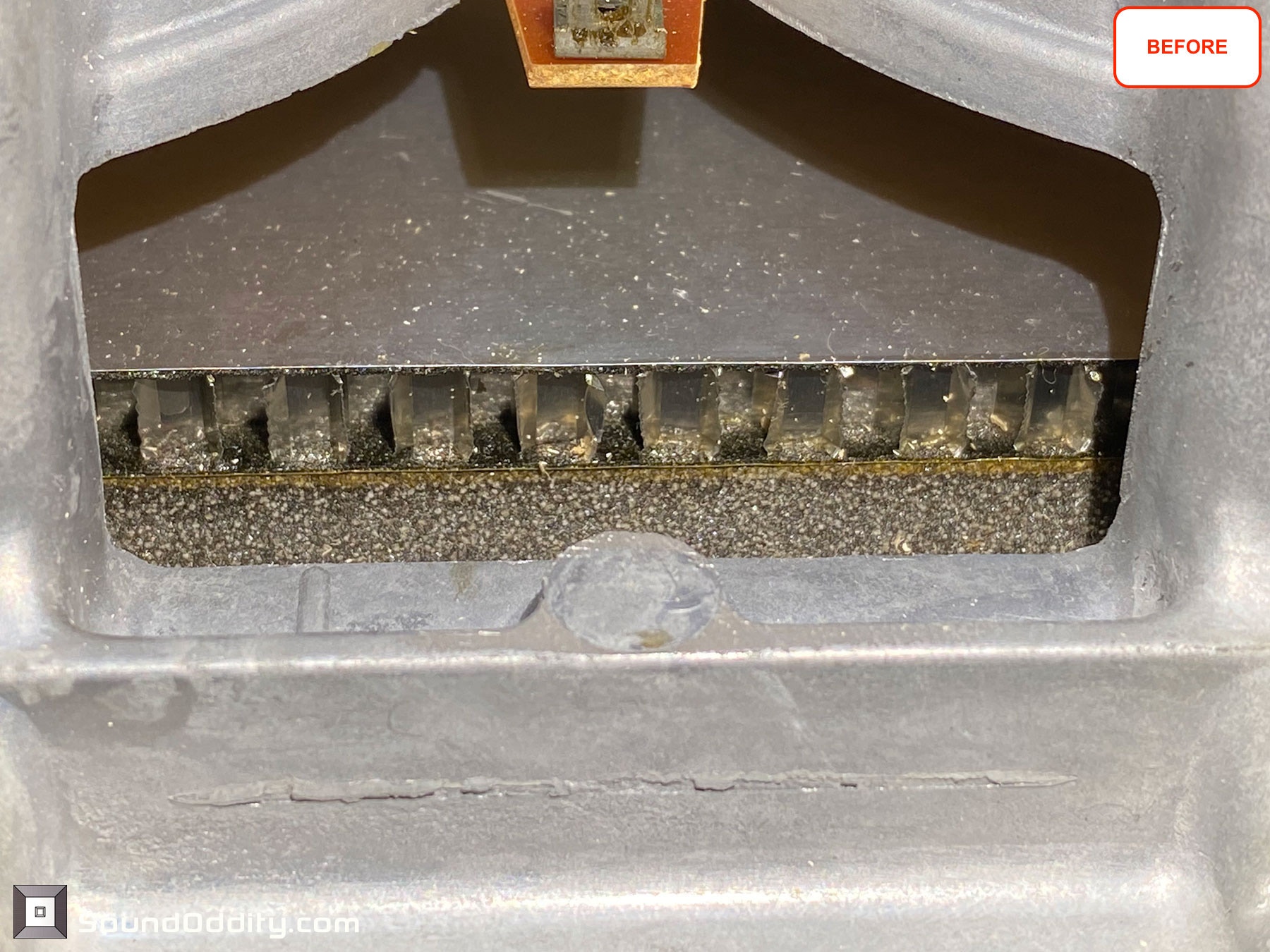

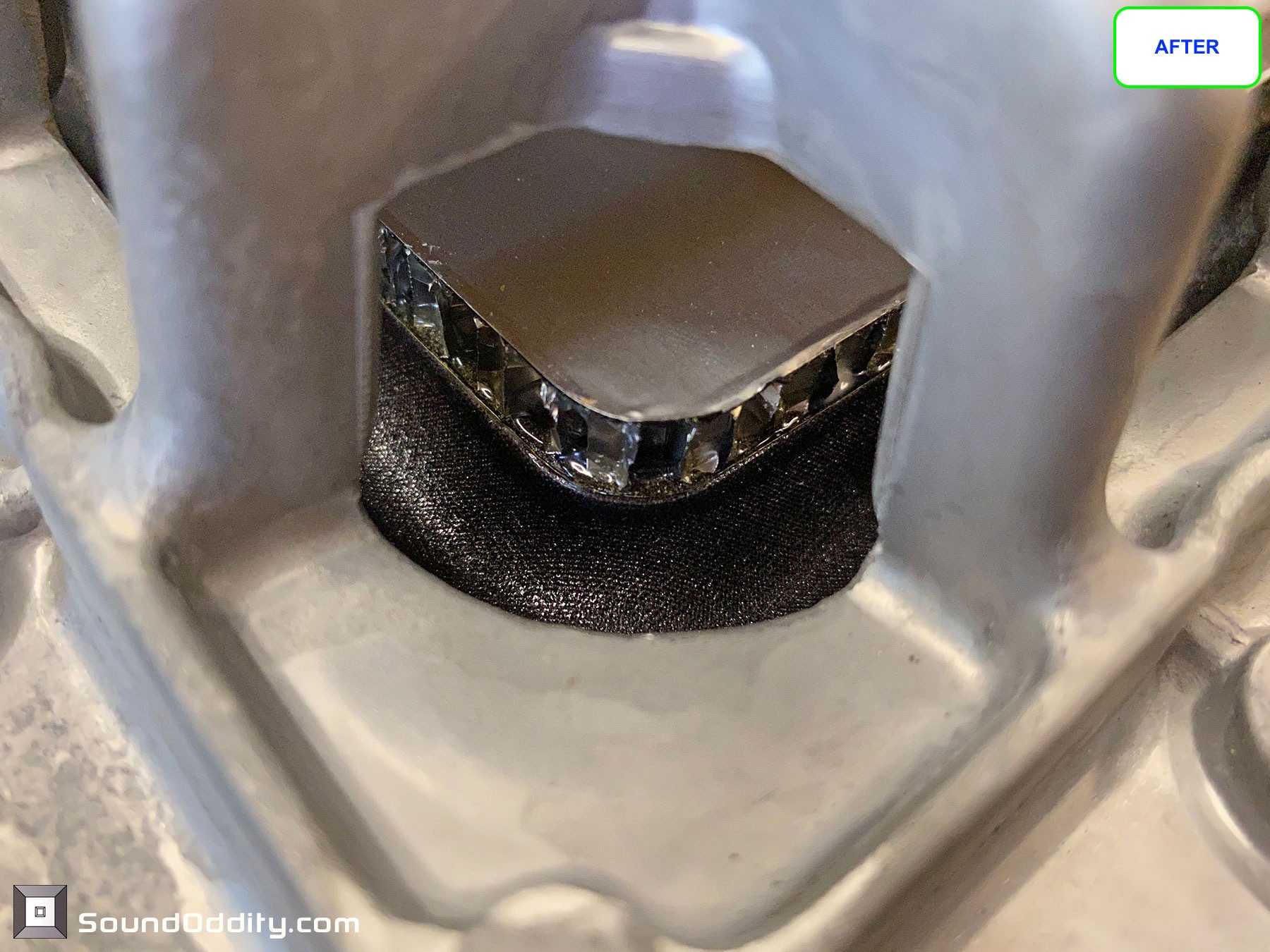

Les membranes des boomers de Sony APM-33W, APM-55W et APM-66ES sont construites en sandwich de trois matériaux : Une feuille d’aluminium, un nid d’abeille d’aluminium puis une autre feuille d’aluminium. Entre les feuilles d’aluminium et le nid d’abeille, de la colle et c’est tout. Pour les boomers de Sony APM-77W et APM-4, c’est différent car entre les feuilles d’aluminium et le nid d’abeille, il y a un matériau supplémentaire : une fine feuille de mousse polyuréthane (damping layer sur la photo de droite). Cette mousse permet d’amortir la résonance de la membrane, c’est à dire le Q à la fréquence de résonance liée au fractionnement de la membrane. Si par exemple pour un boomer d’APM-33W on a un pic de fractionnement d’amplitude supérieure de 15 dB à la réponse utile du boomer, pour un boomer d’APM-77W, cette amplitude est presque réduite au tiers. L’impact est alors très important sur la distortion finale de l’enceinte si aucun notch filter n’est utilisé comme c’est le cas sur les APM-77W et APM-4. Malheureusement la mousse employée est exactement la même que celle employée pour les suspensions d’origine, et elle vieillit de la même façon ! On assiste alors sur près de la moitié des boomers APM-77W et APM-4 encore existants aujourd’hui à une délamination des peaux en aluminium, c’est à dire qu’elles se décollent irrémédiablement du nid d’abeille. Ce qui fait qu’il y a encore des boomers d’APM-77W ou APM-4 utilisables aujourd’hui, c’est que comme cette mousse est prise en sandwich entre le nid d’abeille et les peaux en aluminium, elle est protégée des conditions extérieures au contraire de la suspension. De ce fait elle se dégrade moins vite et en commençant par les zones les plus exposées en périphérie. Ainsi pour les boomers d’APM-77W et APM-4 qui n’ont pas encore montrés de signe de délamination, on peut traiter la mousse exposée sur le pourtour de la membrane avec un liquide viscoélastique de façon à imperméabiliser la membrane et à fortifier le collage périphérique entre les peaux et le nid d’abeille. Vous trouverez ci-dessous les étapes de ce traitement.

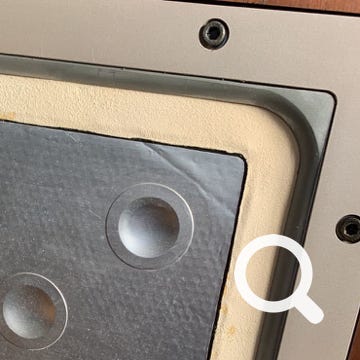

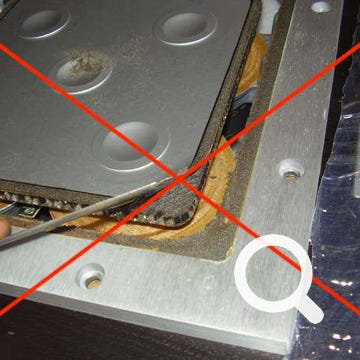

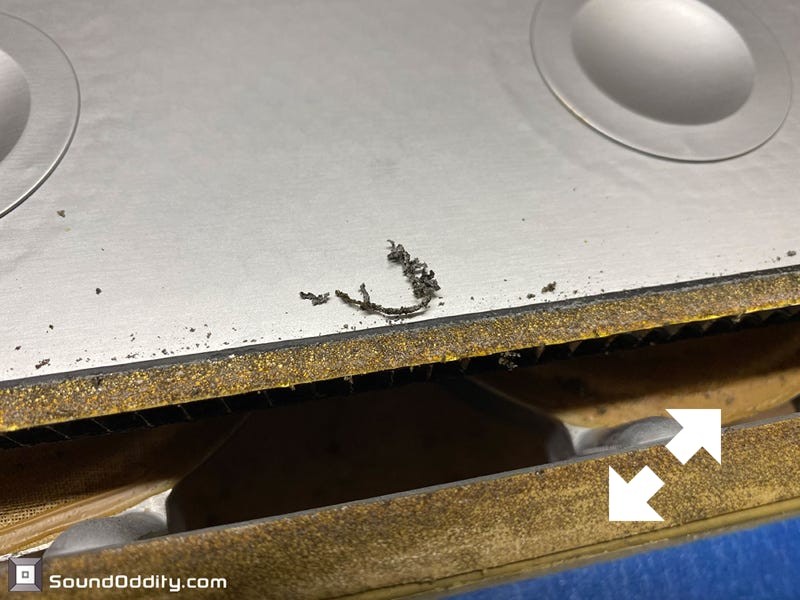

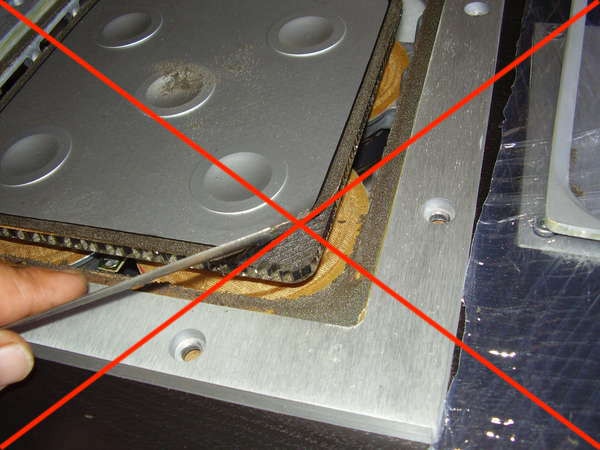

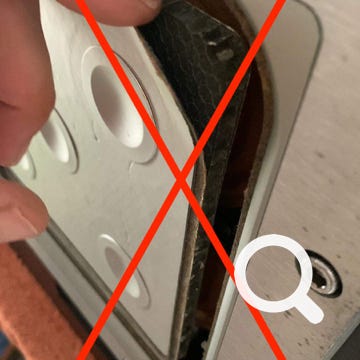

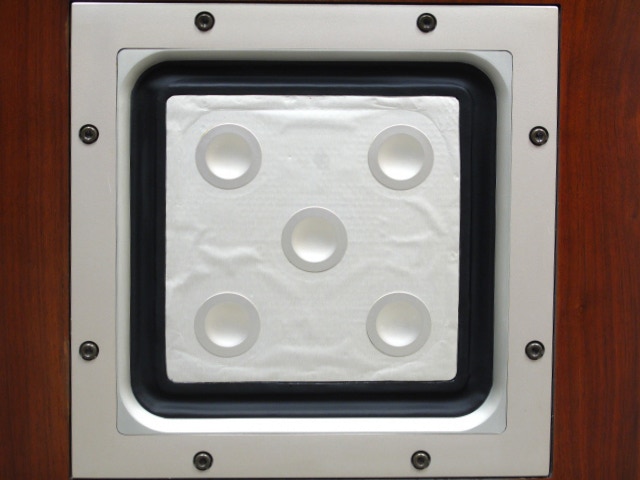

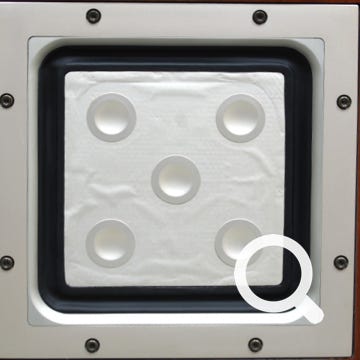

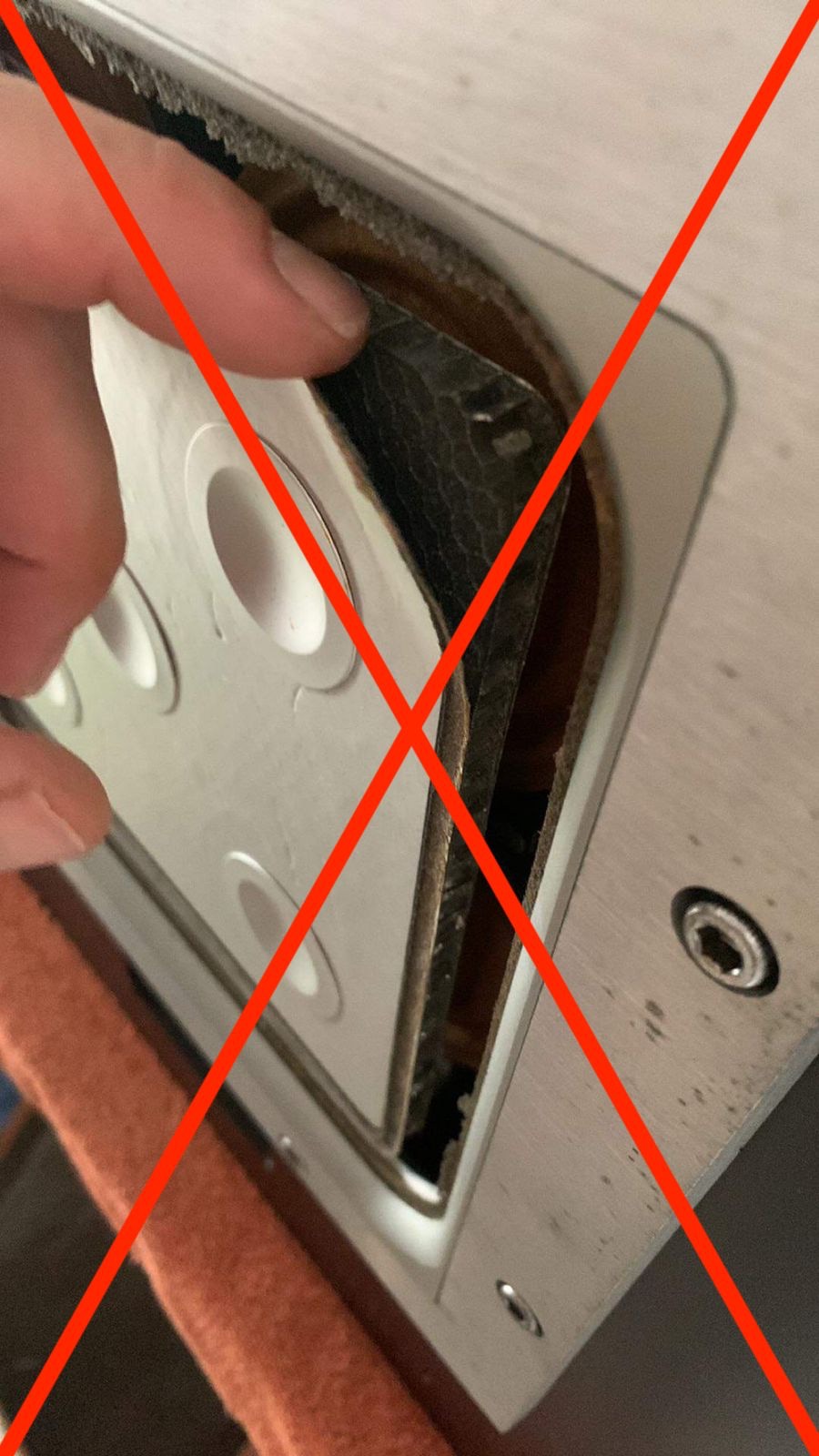

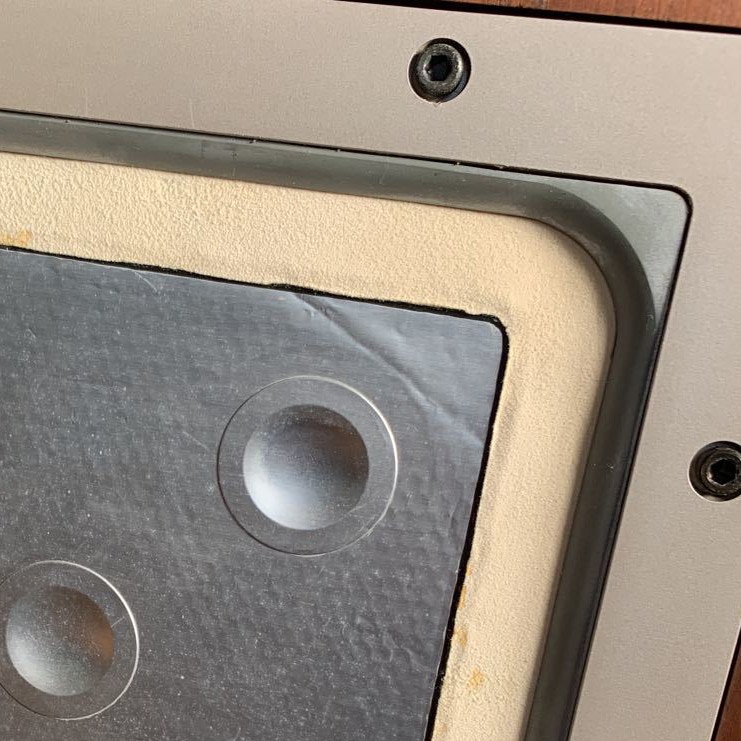

Ci dessous quelques images de délaminiation, ces boomers sont inutilisables :

Pannes fréquentes sur ces boomers :

• Délamination des peaux en aluminium comme expliqué ci-dessus : Cette panne est critique et irréparable.
• Connexion à une bobine défaillante : Il est fortement conseillé de vérifier visuellement toutes les connexions à la bobine et de vérifier la résistance DC du boomer avec un ohmmètre comme expliqué dans le service manual.
• Spider décollé de sa bobine. Une inspection rigoureuse de tous les spiders est nécessaire.
• Tube papier central froissé. Cette panne est critique et irréparable.

Points de vigilance à toute personne intervenant sur ces haut-parleurs :

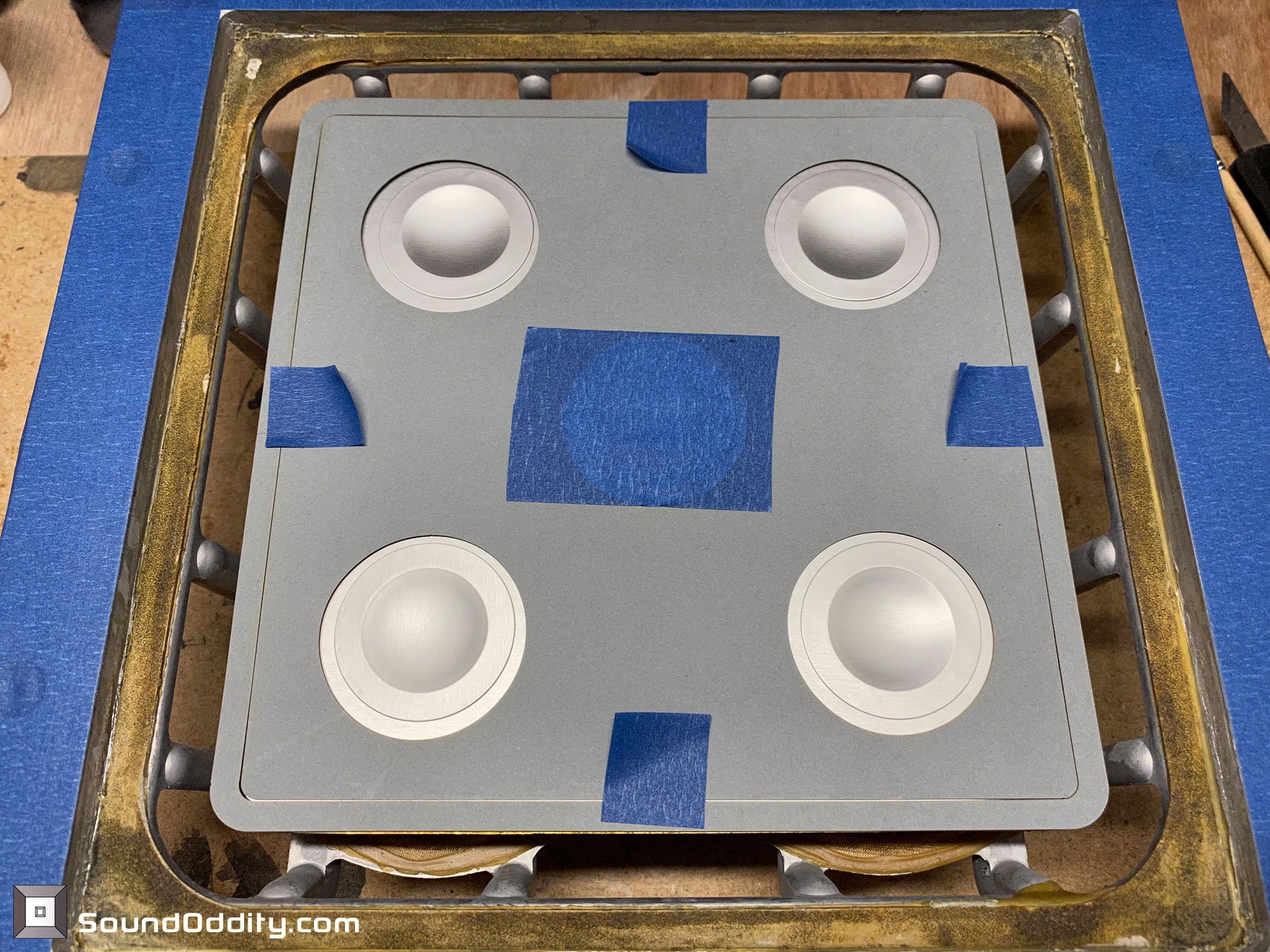

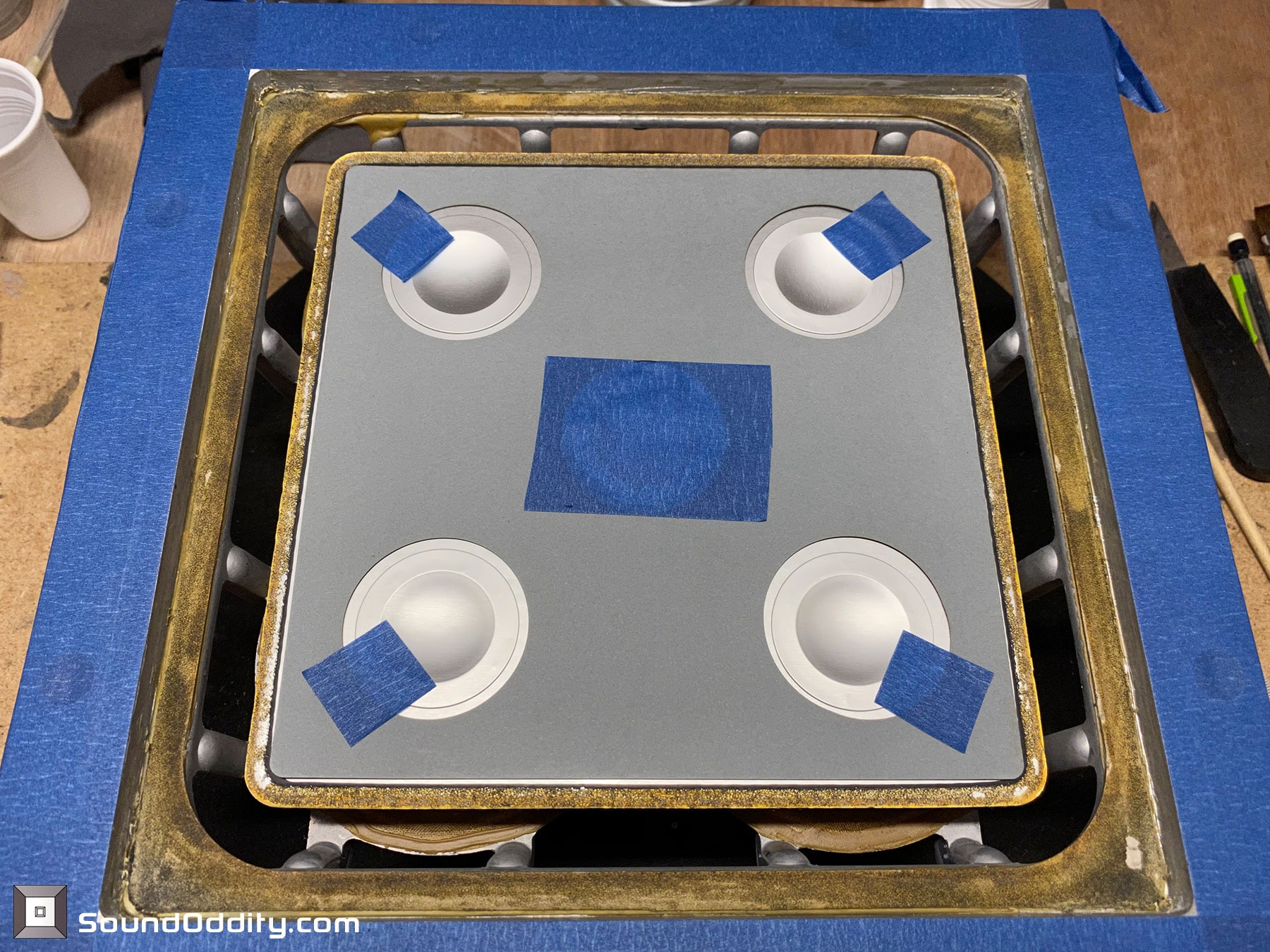

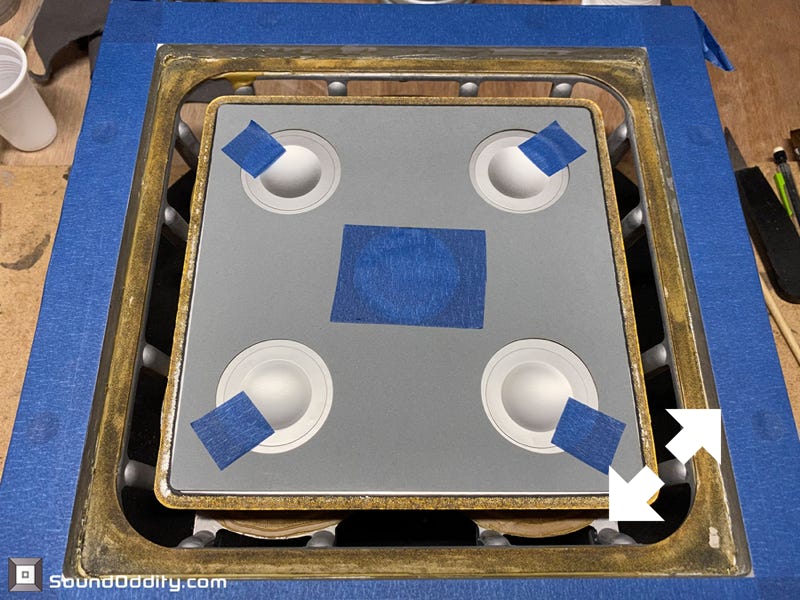

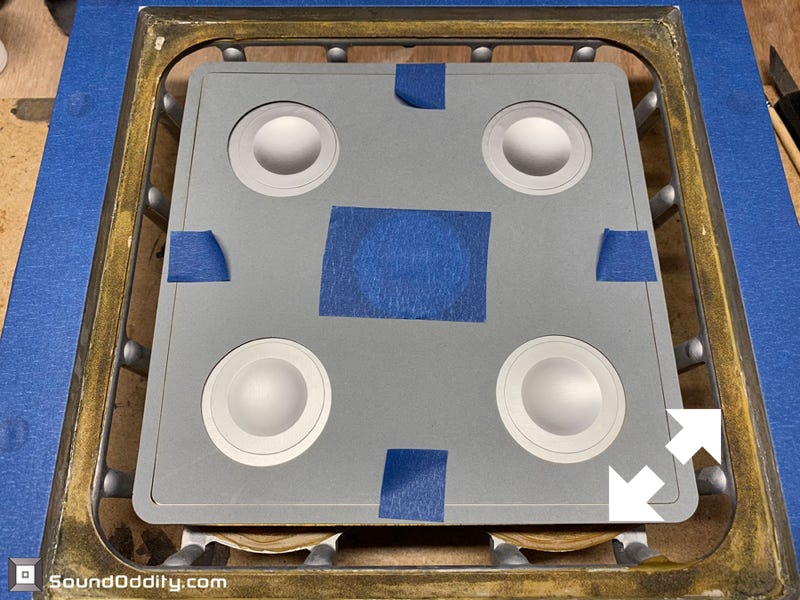

• La membrane des boomers APM-77W et APM-4 étant très sensible à la délamination comme expliqué ci dessus, NE JAMAIS jouer à toucher la périphérie de la membrane avant les étapes de sécurisation présentées ci-dessous.
• La membrane est recouverte d’une très fine couche de vernis très sensible aux solvents. Utiliser un solvent non approprié détruit cette couche de vernis. Vous vous retrouvez alors avec une membrane brillante et très peu esthétique. Tout solvent doit d’abord être testé en petites touches sur l’arrière de la membrane pour valider son utilisation éventuelle sur l’avant de la membrane.

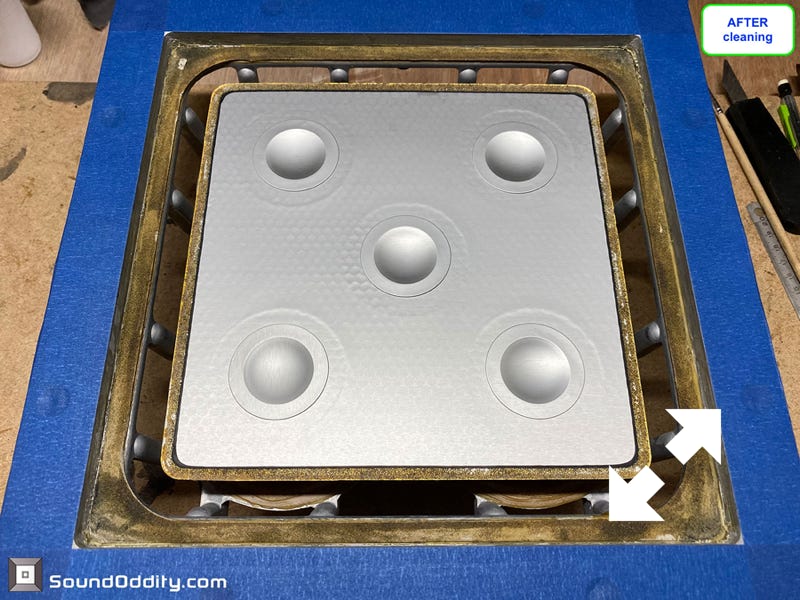

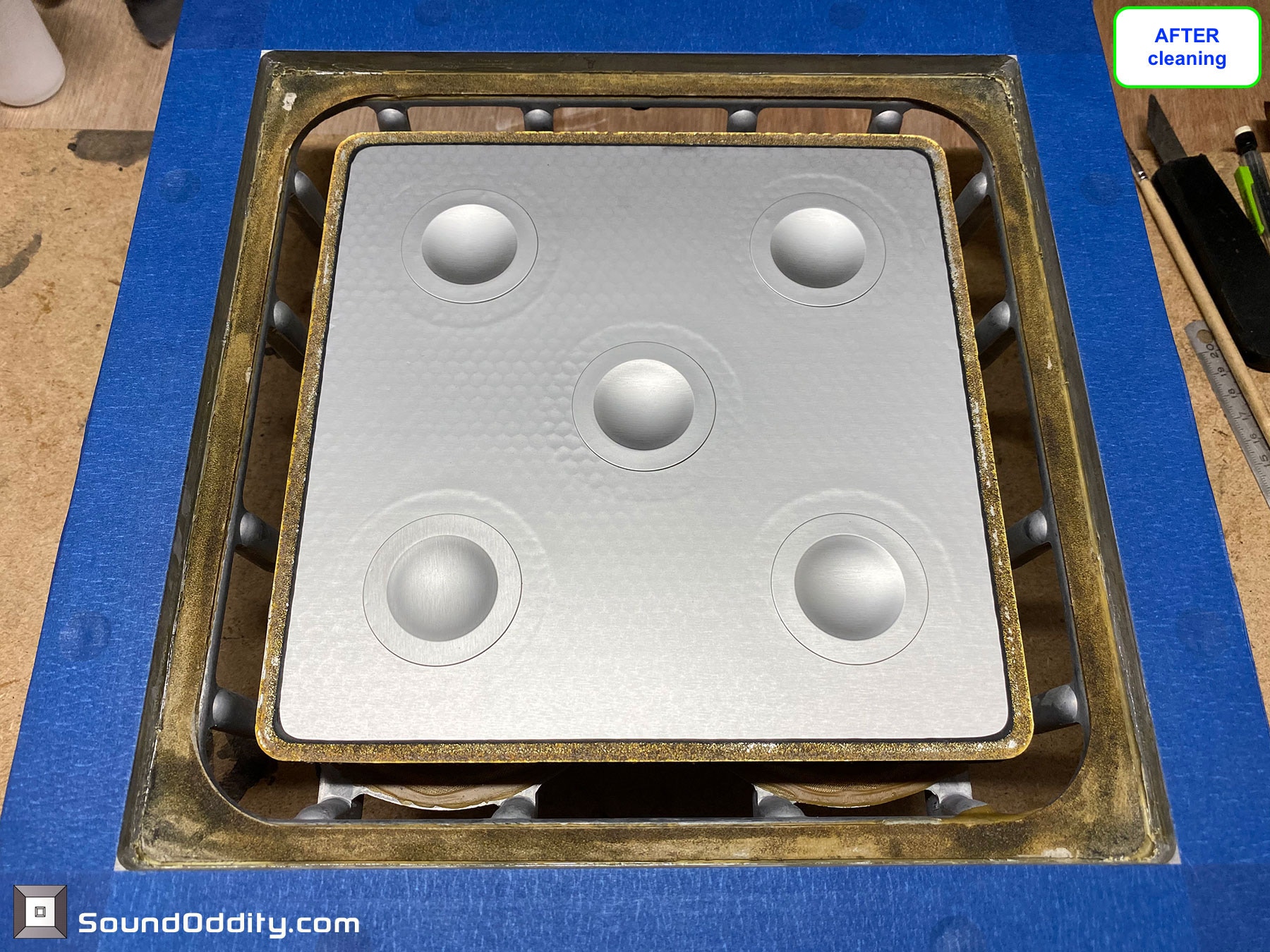

• La peinture de l’enjoliveur en caoutchouc se craquèle dès que cette pièce souple est sollicitée en déformation. Il est donc très important pour l’esthétique finale de votre réparation de procéder avec le plus grand soin pour de décollement de cet enjoliveur et son nettoyage. Faire également très attention avec les solvents.
