Tweeters de Pioneer S-F1 avec membranes en béryllium endommagées.
(fréquence d’utilisation 2,5KHz à 8KHz)
Un démontage en force par un précédent intervenant a entrainé de petites ruptures du béryllium sur le pourtour intérieur de la membrane. La suspension intérieure n’a pas été découpée avant de tirer sur le tweeter. Elle s’est donc déchirée en retenant des morceaux de béryllium.
Une sorte de colle ensuite a été appliquée au remontage pour faire office de joint. Bien que fonctionnelle, cette réparation ne m’a pas parue très aboutie et j’ai donc décidé de la refaire.
Après des jours de recherche, je suis arrivé à la réalisation de pièces ultra rigides et légères en carbone pour reconstituer le périmètre intérieur de la membrane. J’y ai alors ajouté une suspension maison à base de caoutchouc de butyl.

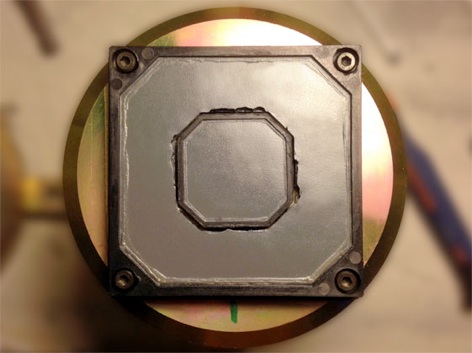

Tweeter après nettoyage de la membrane. On peut voir les parties de béryllium manquantes.

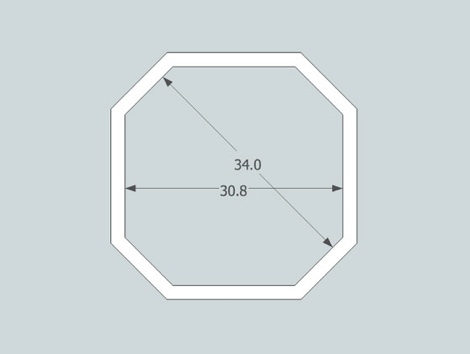

Cahier des charges pour les supports de suspension en carbone de moins de 2mm de largeur et d’une épaisseur comparable à celle d’une feuille de papier.

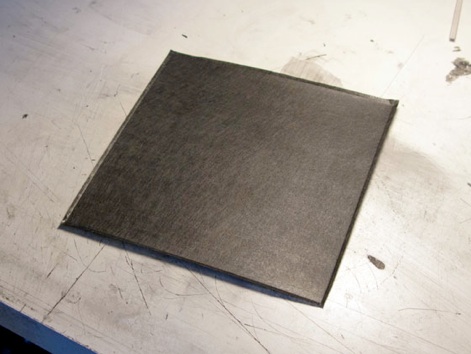

De nombreux essais de pressage avec différents carbones et différentes résines m’ont permis de trouver satisfaction dans le rapport poids rigidité avec une densité de 75g/m2 !
Essai rapide pour valider la faisabilité de découpage et de positionnement avant de réaliser les pièces finales.

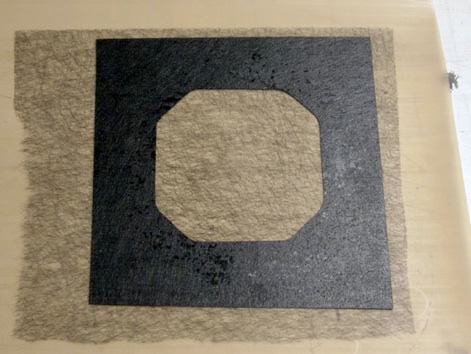

Pièce finale en cours de fabrication. La suspension étant réalisée après découpage intérieur mais avant découpage extérieur.

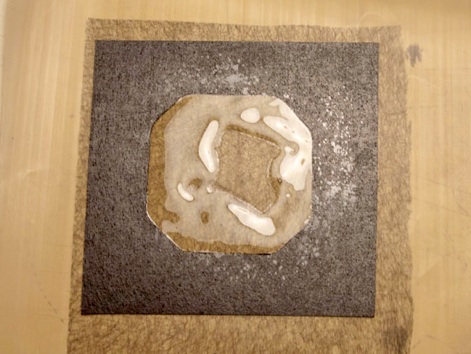

Enduction de l’intérieur au caoutchouc de butyl liquide.

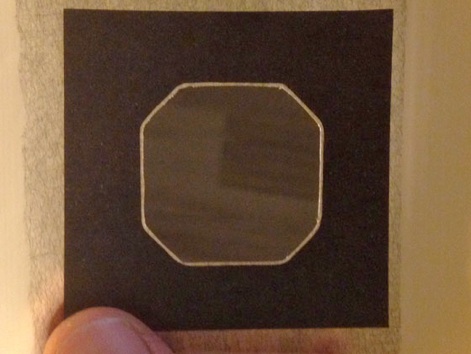

Résultat après découpe de l’intérieur.

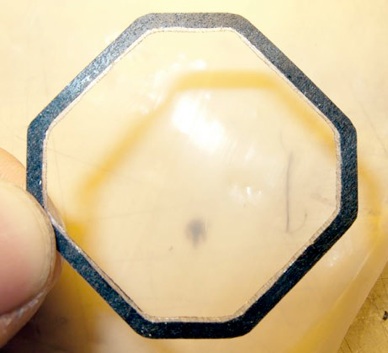

Résultat après découpe de l’extérieur.

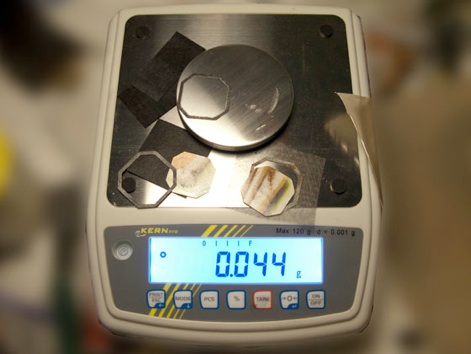

0,044 grammes !

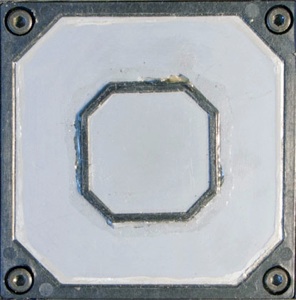

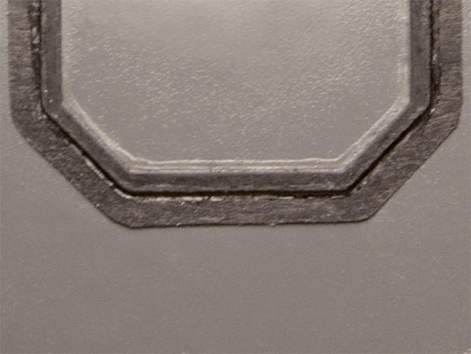

Après collage sur la membrane.

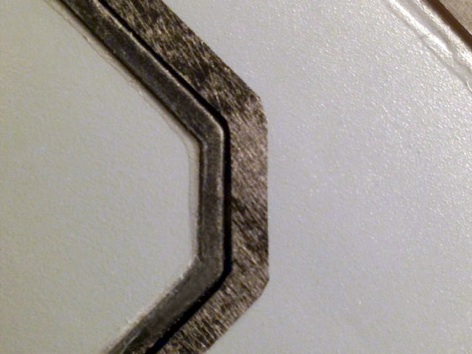

Zoom sur la micro suspension.

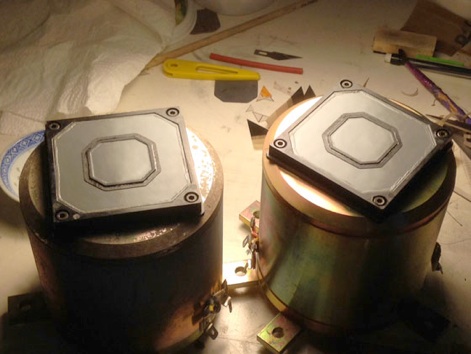

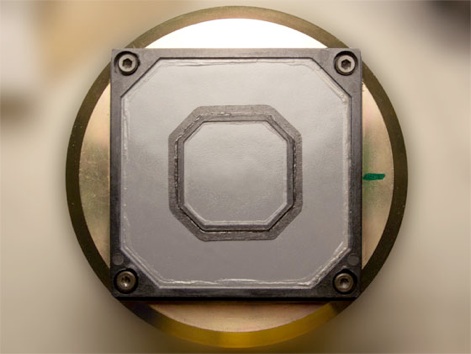

Travail terminé.

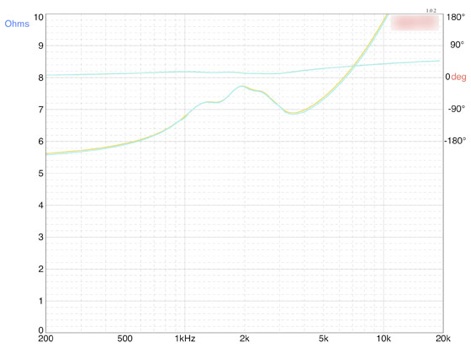

Tweeter 1 avant/après restauration. 2 courbes identiques.
Réparation des tweeters
Pioneer S-F1
Projets ≫ Projet S-F1 custom ≫ Réparation tweeters

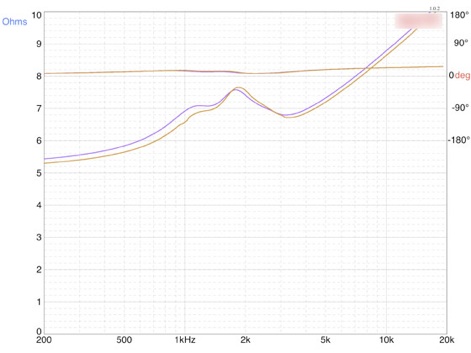

Tweeter 2 avant/après restauration. Quasiment pas de différence.
