Boomer et médium de Pioneer S-F1 avec membranes en graphite endommagées.

(fréquence d’utilisation du boomer de 20Hz à 500Hz et du médium de 500Hz à 2,5KHz)


Ces membranes ont fait l’objet de bricolages par un précédent intervenant. Des manipulations sur une paillasse d’atelier salle ont entrainé poks, trous et rayures. Mais le plus grave est que des mousses ont été collées sur les membranes en polymère-graphite avec une colle à l’acétone. Acétone et polymères ne faisant pas bon ménage, la colle a grignoté les pourtours des membranes, catastrophe !


J’ai d’abord chirurgicalement ôté les mousses et résidus de colle, puis après de nombreuses recherches, j’ai réalisé des pièces ultra rigides et légères en carbone pour reconstituer le périmètre de la membrane du médium. Pour les trous et rayures, j’ai fabriqué un filler ultra chargé au graphite que j’ai appliqué localement avant de recharger les membranes au graphite en bombe. Après des heures de travail intensif le résultat est convenable.

Projet_Pioneer_S-F1_Tweeters.html
repairs

Mousses de 5mm d’épaisseur collées à la colle solvantée à l’acétone ou dérivés. Réparation à peine fonctionnelle ! Mais quelle idée !

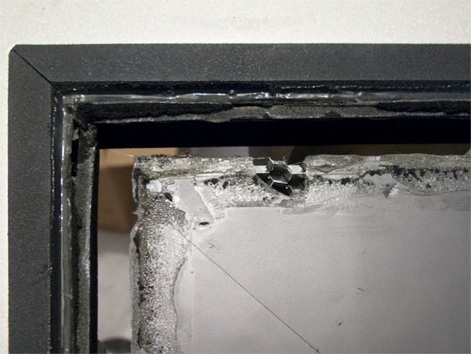

Après retrait des mousses, on peut voir la peau du périmètre des  membranes endommagée par la colle. Ici la membrane du boomer.

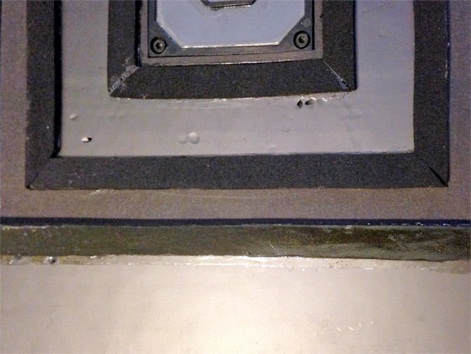

Des heures de chirurgie ont été nécessaires pour le nettoyage de la colle. Les pourtours sont néanmoins très endommagés. Les traces claires sont le fait d’un très léger ponçage au P600. Il faut maintenant réparer trous et poks avant de s’attaquer aux pourtours.

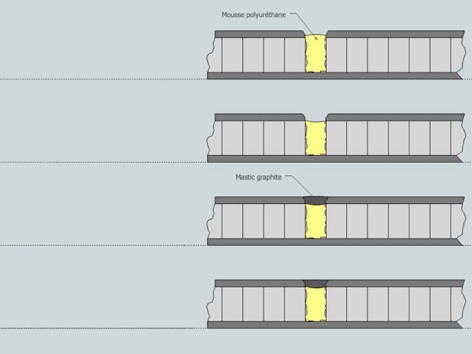

Principe de réparation des trous avec mousse expansive dure PU 50Kg/m3 et mastic graphite. Après un ponçage très léger la membrane est rechargée à la bombe aérosol 100% graphite.

Remplissage avec de la mousse dure expansive PU

1

Tassement de la mousse avec une petite pointe

2

Pose du mastic graphite avec un léger débordement

3

Très léger ponçage du mastic graphite au P600

4

Membrane après recharge au mastic graphite, léger ponçage et recharge à la bombe graphite. Léger brossage. Elle sera ensuite polie et vernie mat par un voile aérosol comme à l’origine.

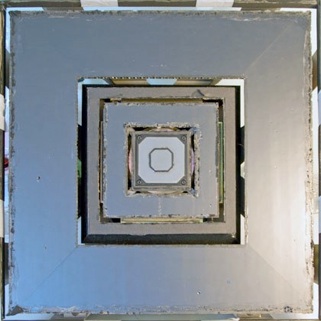

Membrane avant restauration.

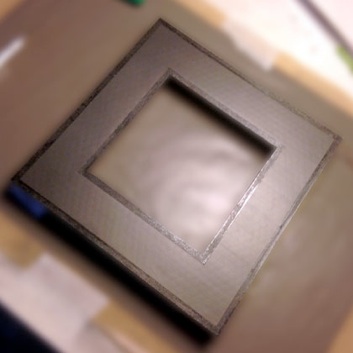

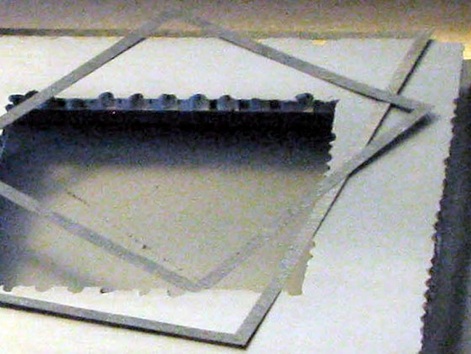

Après de longues recherches : Pièces en carbone de densité 75g/m2 !

Un rapport poids/rigidité très intéressant.

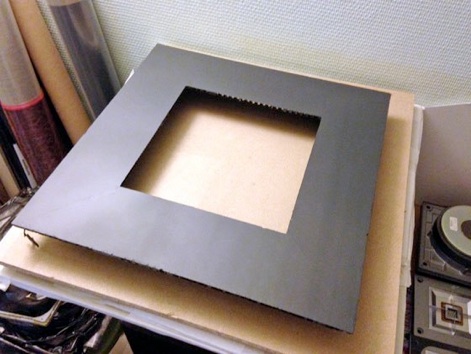

Membrane du boomer après même principe de restauration mais sans cadres en carbone pas nécessaire ici.

Pour référence, membrane médium du second haut-parleur après nettoyage pour collage des suspensions. Le boomer associé ne posera pas plus de difficultés....Les choses sont tellement plus simples quand personne n’est passé par là avant...

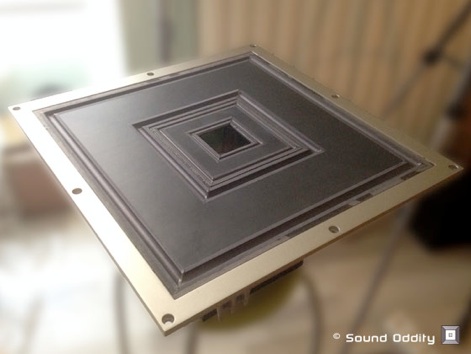

Rendu des membranes restaurées après remontage et collage des suspensions...

Médium 1

Boomer 1

Boomer

Médium 1

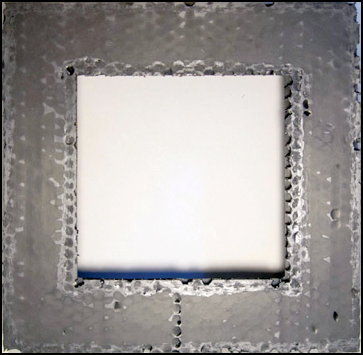

Après retrait des mousses, on peut voir la peau en graphite des pourtours intérieur et extérieur des membranes endommagée par la colle. Ici la membrane du médium.

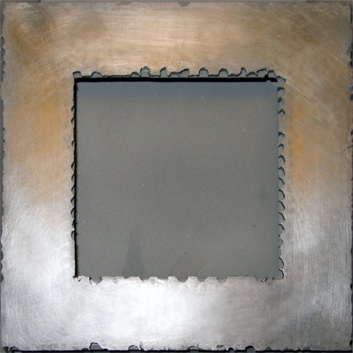

Membrane démontée/nettoyée.

Médium 1

Boomer 1

Mousse

Mousse

Mousse

Membrane après les étapes précédentes plus polissage du graphite plus une couche très légère de vernis mat comme à l’origine, puis collage des pièces carbone.

Médium 2

Médium 1

Médium 1

Médium 1

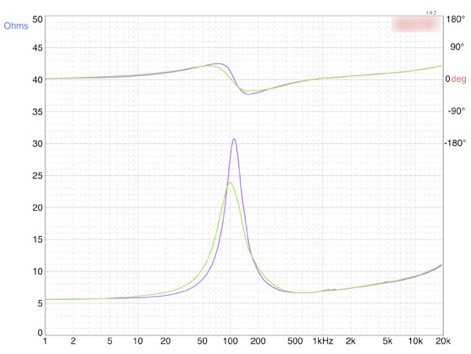

Comparaison des deux médiums une fois la restauration terminée.

Parfaite similitude à partir de 500Hz. 10Hz d’écart sur la Fs.

La mesure des deux boomers montre encore moins de différence. Voir section suspensions.

Membranes boomer et médium

Pioneer S-F1
