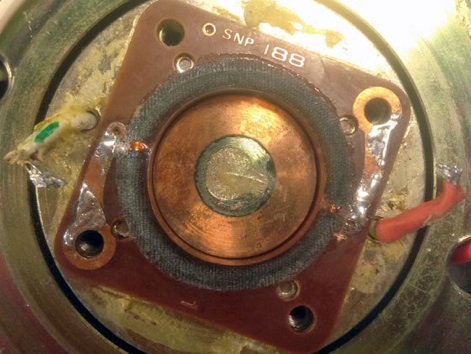

Super-tweeter 1 tel que je l’ai trouvé. FS = 2700Hz, Re = 4Ohm.

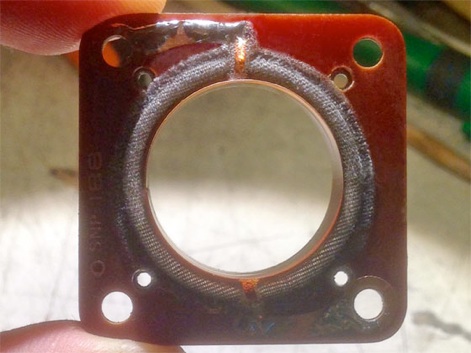

Super-tweeter 2 en bon état. FS = 2400Hz, Re = 4,6Ohm

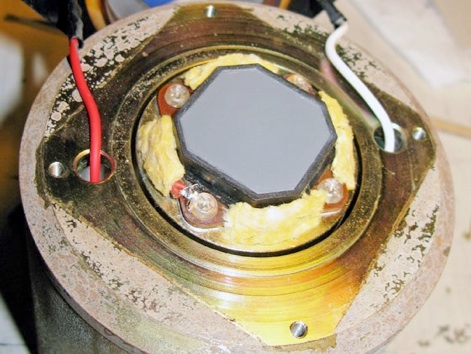

Super-tweeter de Pioneer S-F1 avec mauvaise soudure sur la bobine. (fréquence d’utilisation 8KHz à 20KHz)

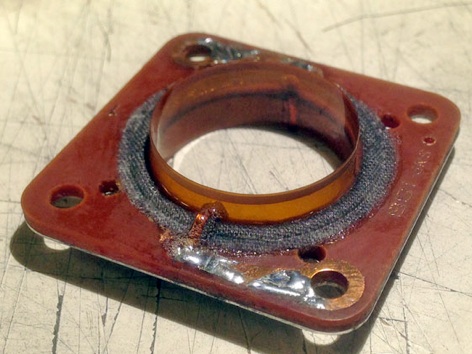

Cette mauvaise soudure réalisée par un précédent intervenant était à l’origine de plusieurs défauts :
Résistance série décalée par rapport au nominal (la soudure s’étant faite sur plusieurs tours de fil), bobine déformée, décalage de la partie alimentée de la bobine par rapport au champ uniforme de l’entrefer (perte de rendement).
Il fallait réaliser un cahier des charges pour une nouvelle bobine sur mesure au plus proche de l’originale, démonter la bobine existante en garantissant l’intégrité du béryllium et en préservant au maximum le spider, monter une bobine neuve.
Au final j’ai du réaliser un nouveau spider mais la membrane en béryllium a été préservée à 100% et la nouvelle bobine avec nouveau spider a été parfaitement montée. La mesure montre d’excellents résultats en comparaison avec l’autre tweeter avec bobine d’origine.
Comparaison des 2 super-tweeters.

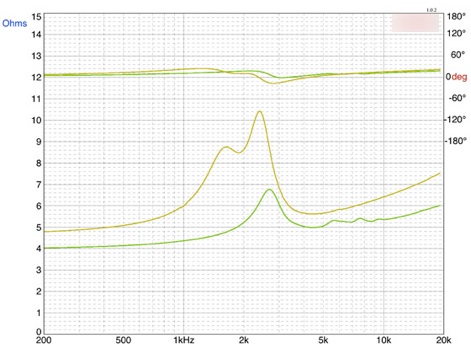

A gauche, comparaison des deux super-tweeters.
La courbe verte représente le super-tweeter avec soudure.
La courbe jaune représente le super-tweeter en bon état.
On voit bien le décalage de résistance série.
Je ne m’explique pas bien la bosse à 1600Hz sur le super-tweeter en bon état, une idée ? En tout cas pas d’impact notable sur le son.
Je pense expliquer les petites bosses entre 5 et 10KHz sur la courbe du super-tweeter réparé : vibration des spires de la bobine suite déformation et possible décohésion.
Il n’en reste pas moins qu’il faut une nouvelle bobine pour le super-tweeter 1 et il faudra peut être l’envisager après écoute pour le super-tweeter 2.
Cahier des charges pour nouvelle bobine après analyse rigoureuse de la bobine du super-tweeter en bon état.

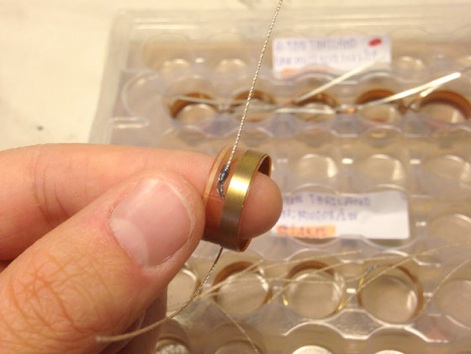

Nouvelle bobine de haute qualité. 4 modèles différents ont été commandés pour se rapprocher le plus possible de l’original.

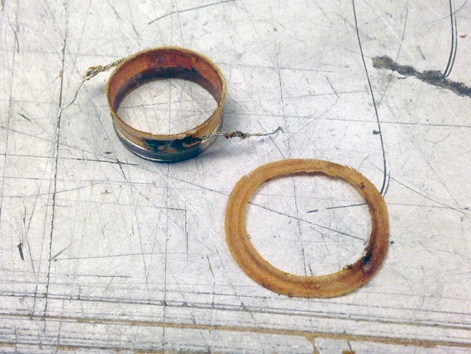

Bobine et spider après démontage. Je n’ai pas réussi à garder suffisamment l’intégrité du spider. Il faut en refaire un !

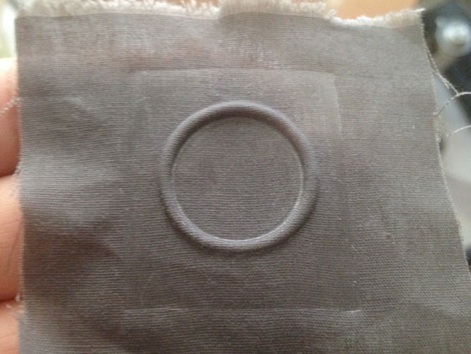

Réalisation d’un nouveau spider (avec un moule fait sur mesure).

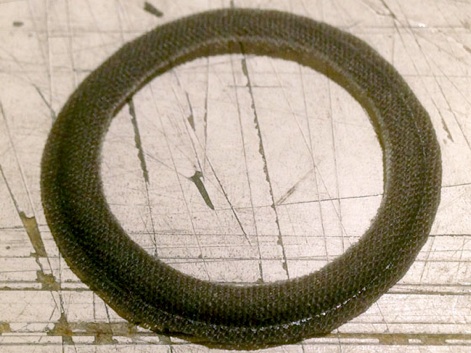

Nouveau spider.

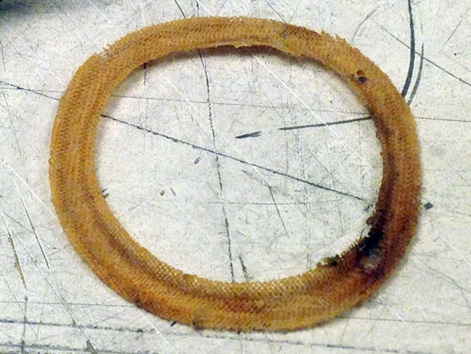

Ancien spider.

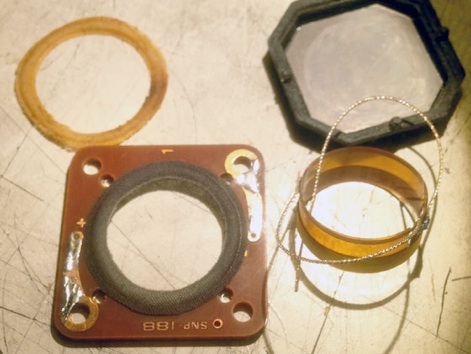

Ensemble avant assemblage. Noter le parfait état de la membrane en béryllium.
Le tout assemblé.
Le tout assemblé.

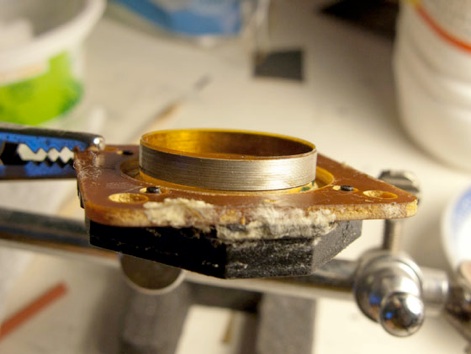

Centrage convenable.
Projets ≫ Projet S-F1 custom ≫ Réparation super-tweeter
Réparation d’un super-tweeter
Pioneer S-F1
Super tweeter remonté.

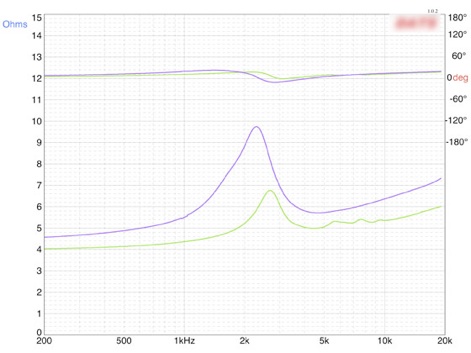

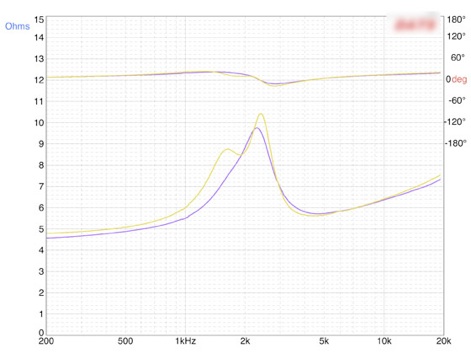

Comparaison avant (en vert) et après restauration (en mauve).
FSavant = 2700Hz, FSaprès = 2300Hz
Reavant = 4Ohm, Reaprès = 4,4Ohm
Leavant = 0,060mH, Leaprès = 0,075mH
Super-tweeter restauré VS super-tweeter d’origine.
FSrestauré = 2300Hz, FSoriginal = 2400Hz soit 4% de différence
Rerestauré = 4,4Ohm, Reoriginal = 4,6Ohm soit 4% de différence
Lerestauré = 0,075mH, Leoriginal = 0,072mH soit 4% de différence
Noter la très bonne similitude à partir de 5KHz
Super-tweeter bobine soudée VS super-tweeter d’origine.
FSsoudé = 2700Hz, FSoriginal = 2400Hz soit 21% de différence
Resoudé = 4Ohm, Reoriginal = 4,6Ohm soit 13% de différence
Lesoudé = 0,060mH, Leoriginal = 0,072mH soit 17% de différence
