Réparation d’une paire de tweeters de Sony SS-G7 qui m’a été envoyée des Pays Bas.
En raison d’un problème avec mon Clio à l’époque où j’ai fais cette réparation, je n'ai pas pu fenêtrer mes mesures SPL, d'où les creux et les bosses sur la courbe de réponse en raison des interférences de la pièce. Néanmoins, on peut valider la conformité de la réparation…
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

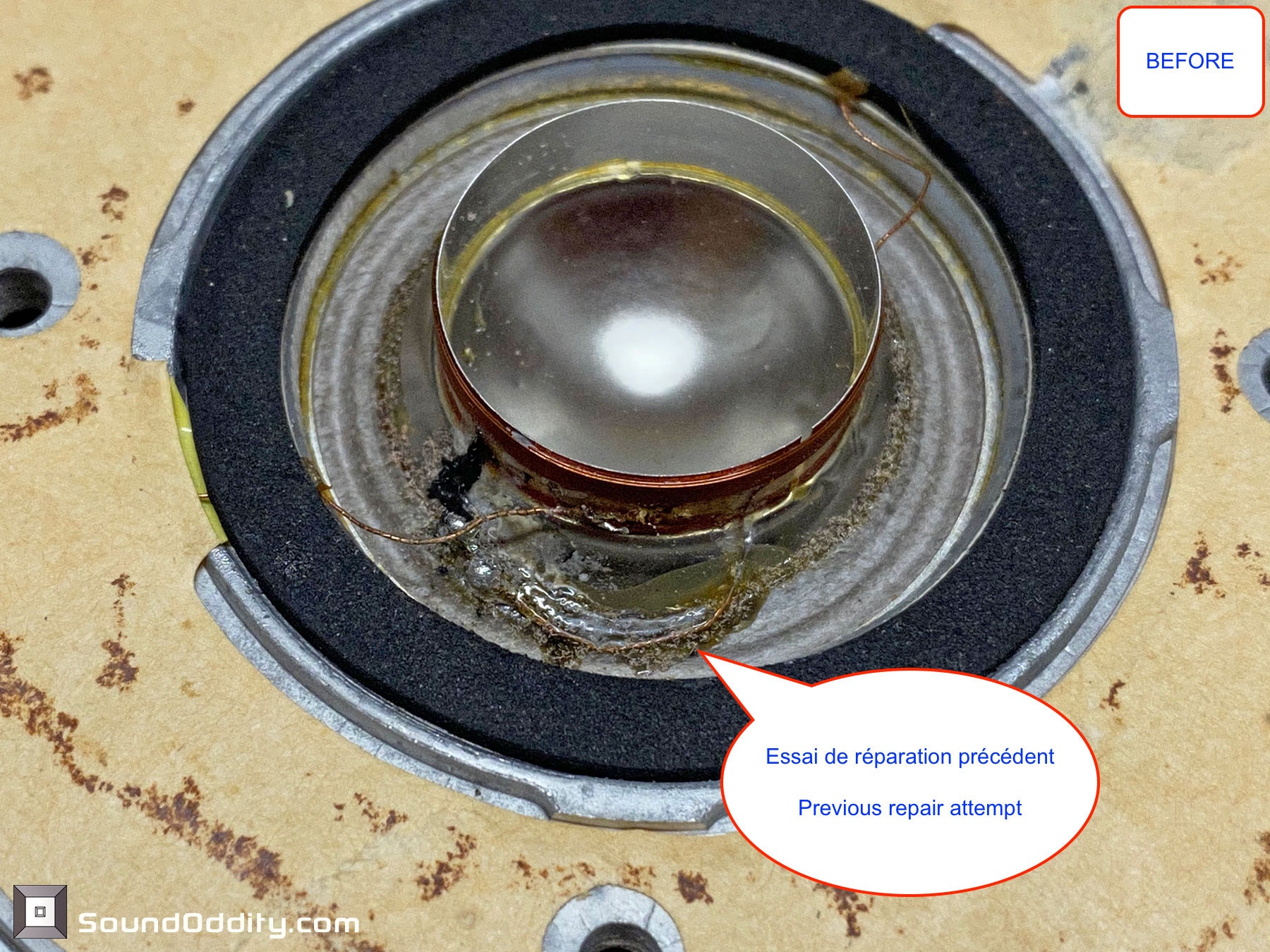

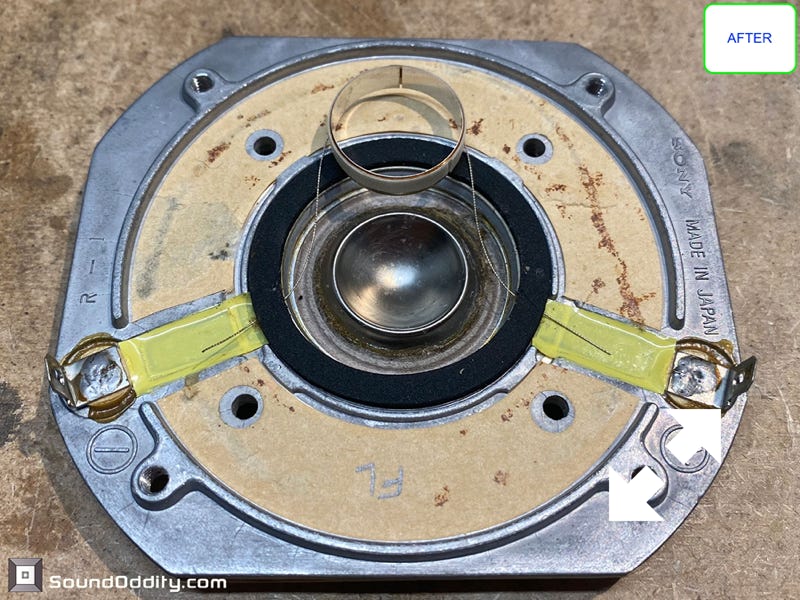

Tweeter #1 Avant restauration. Cette réparation d’un précédent intervenant mérite sa place au musée des horreurs…
Tweeter #1 membrane nettoyée prêt à recevoir sa nouvelle bobine

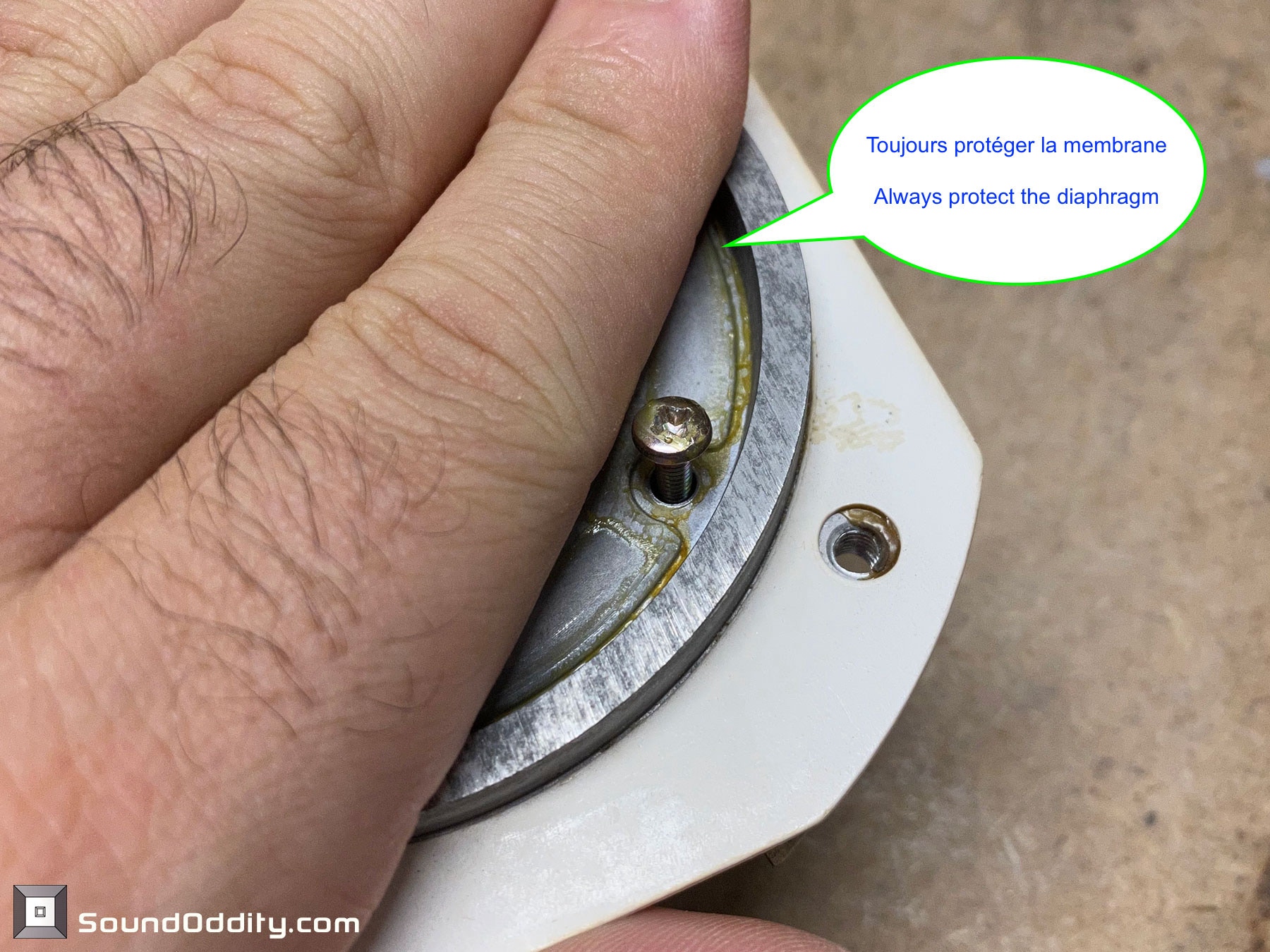

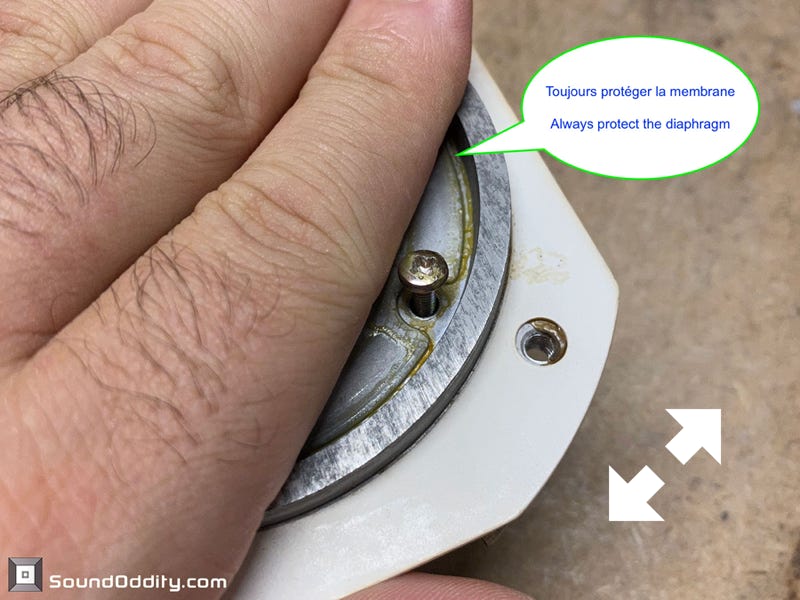

Toujours protéger le dome lorsqu’on manipule des vis et tournes vis à proximité immédiate

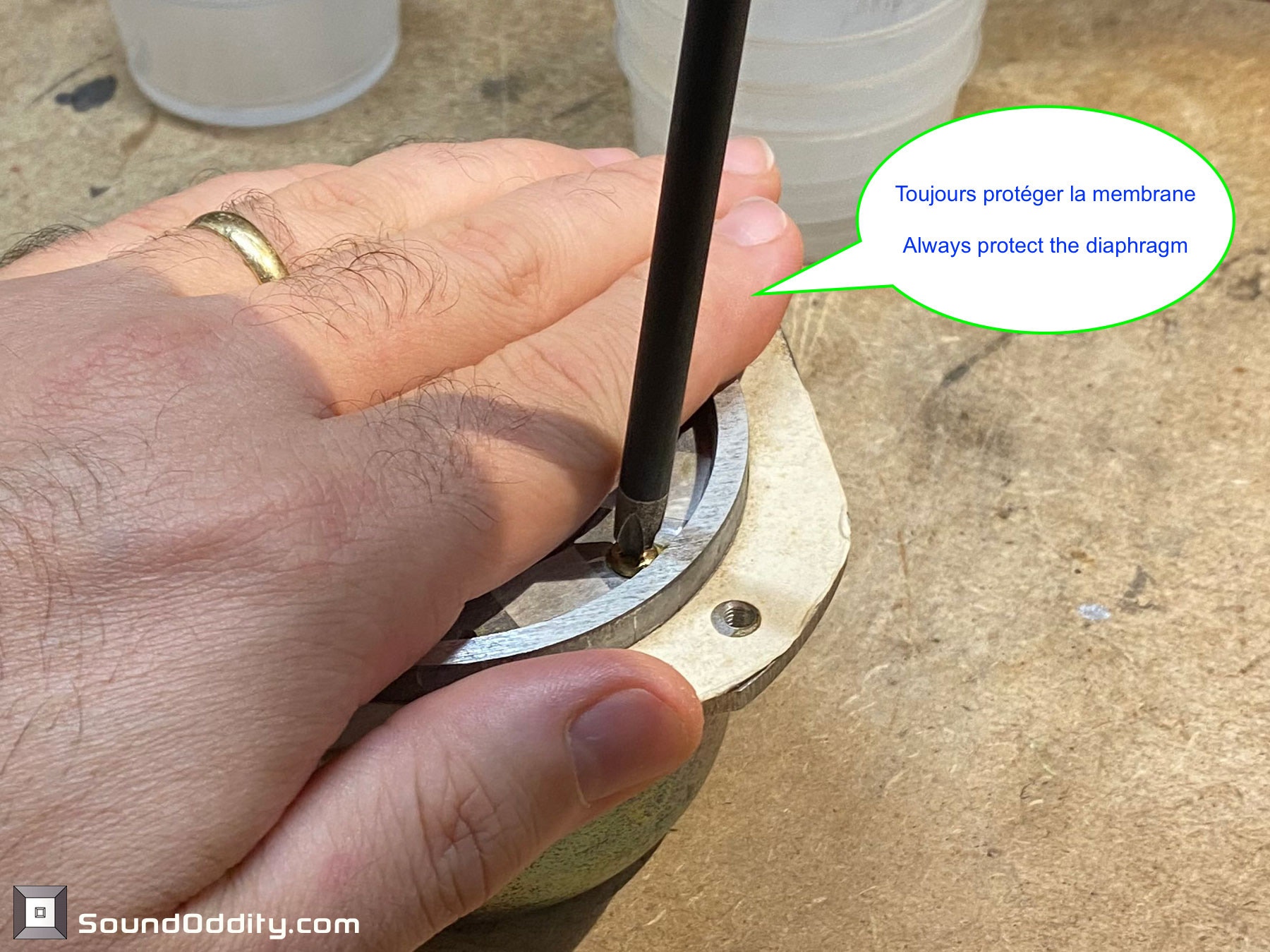

Toujours protéger le dome lorsqu’on manipule des vis et tournes vis à proximité immédiate

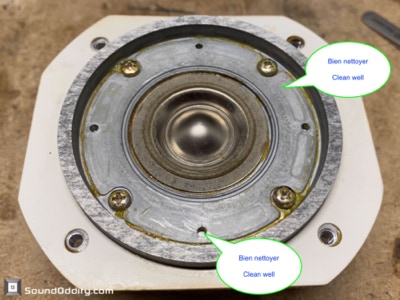

Tweeter #1 Après restauration, nouvelle bobine Sound Oddity en place, chassis nettoyé des résidus de colle

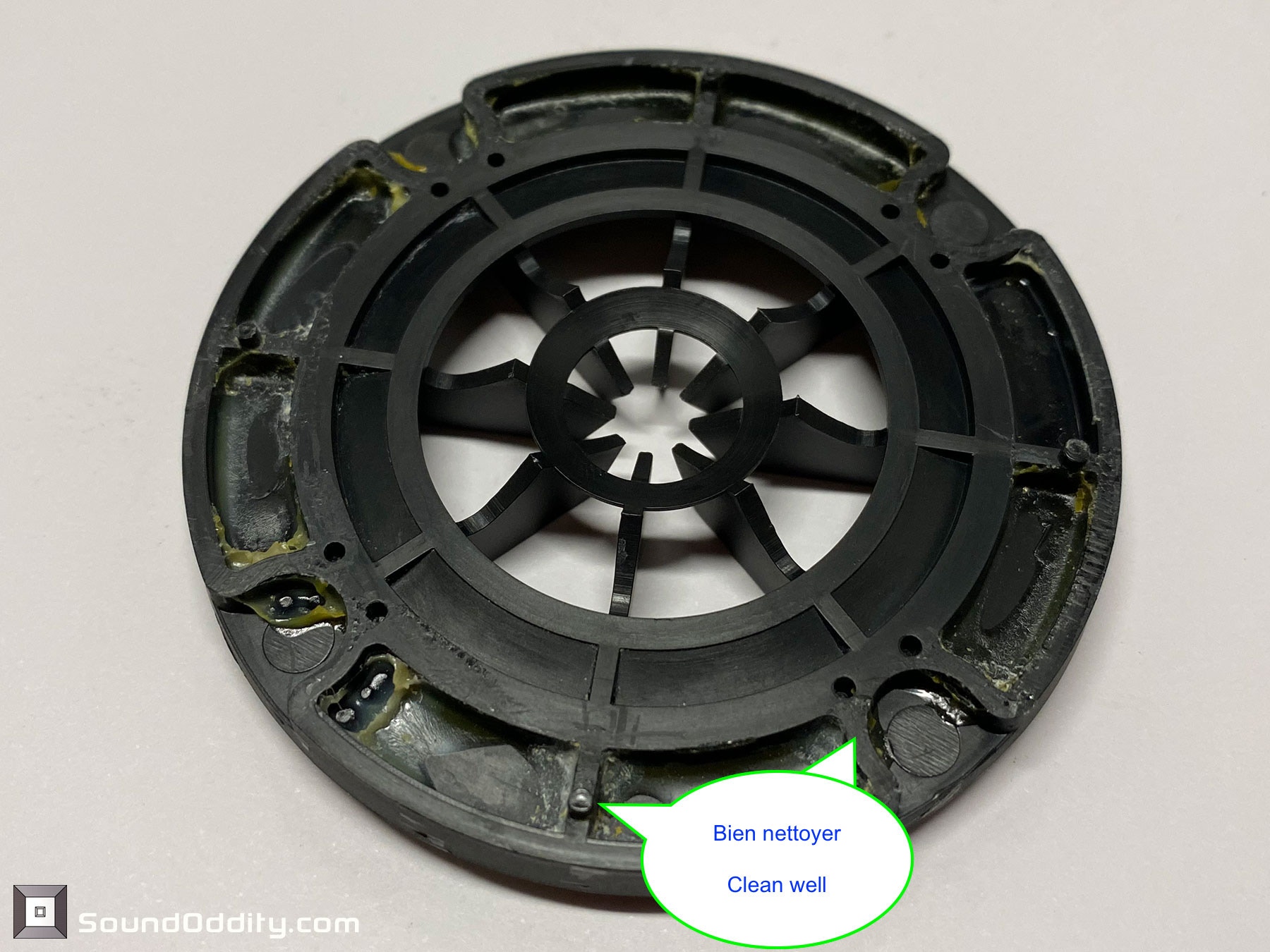

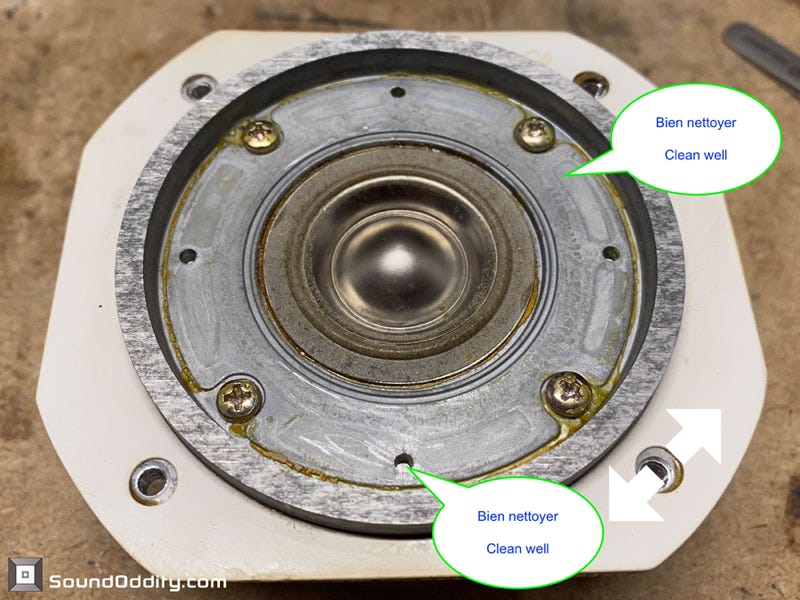

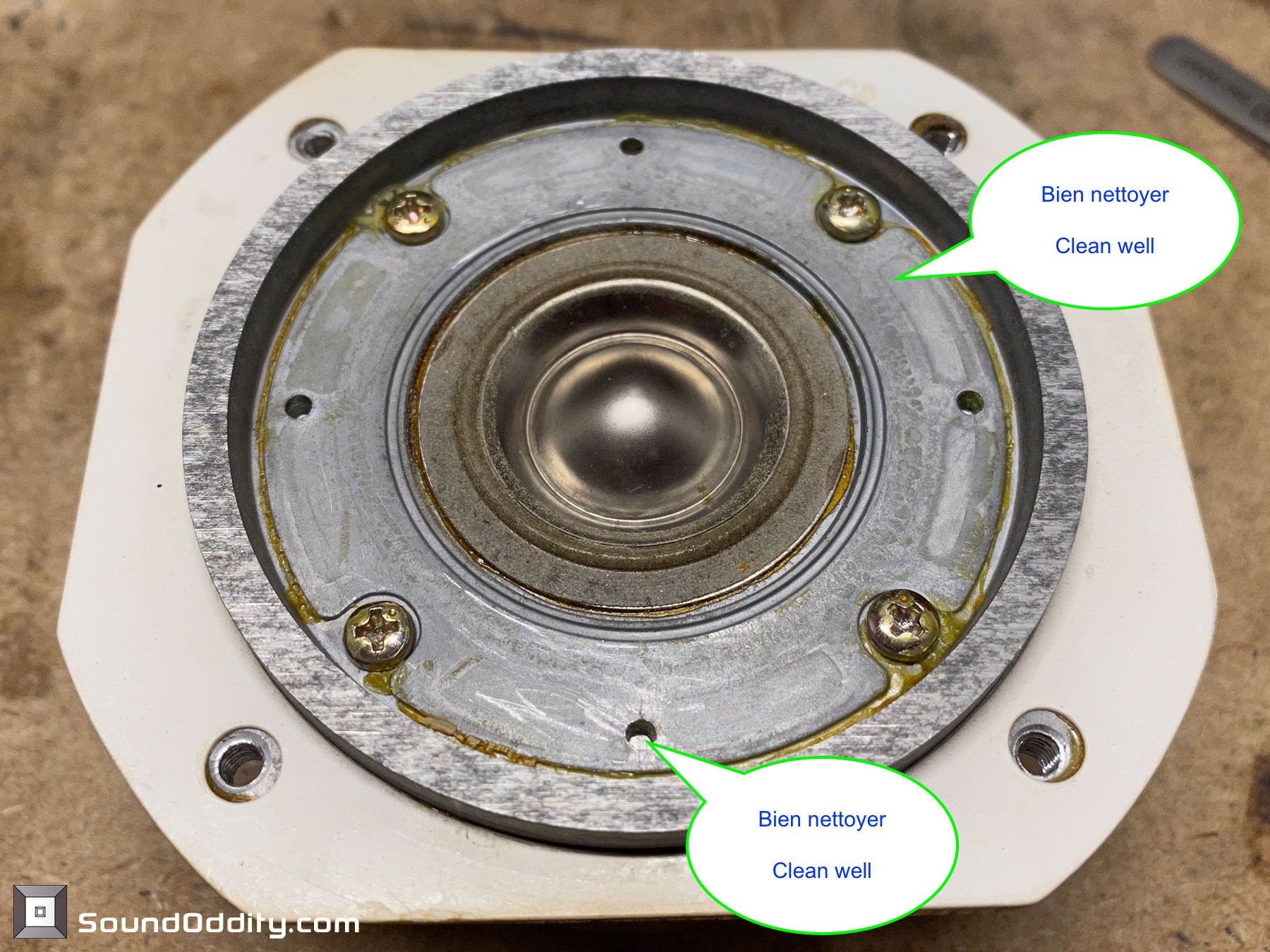

Déflecteur, la surface de collage doit être nettoyée des résidus de colle

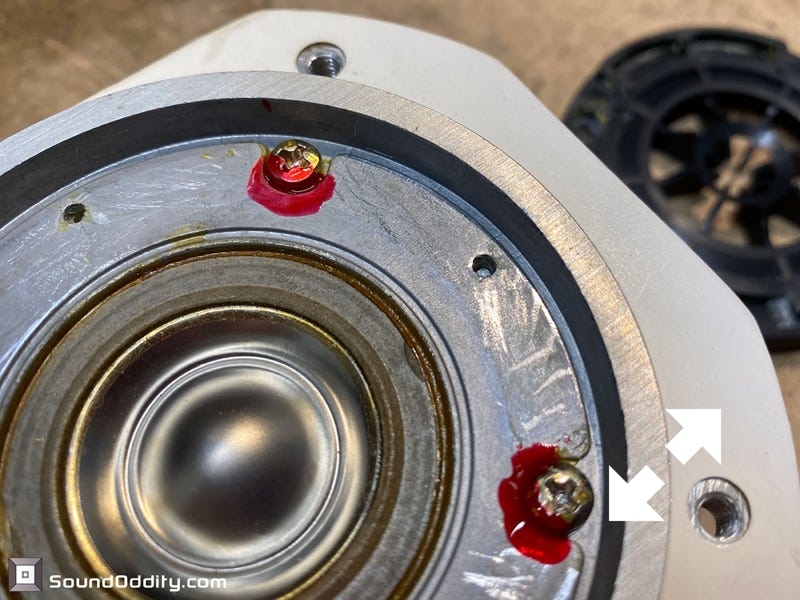

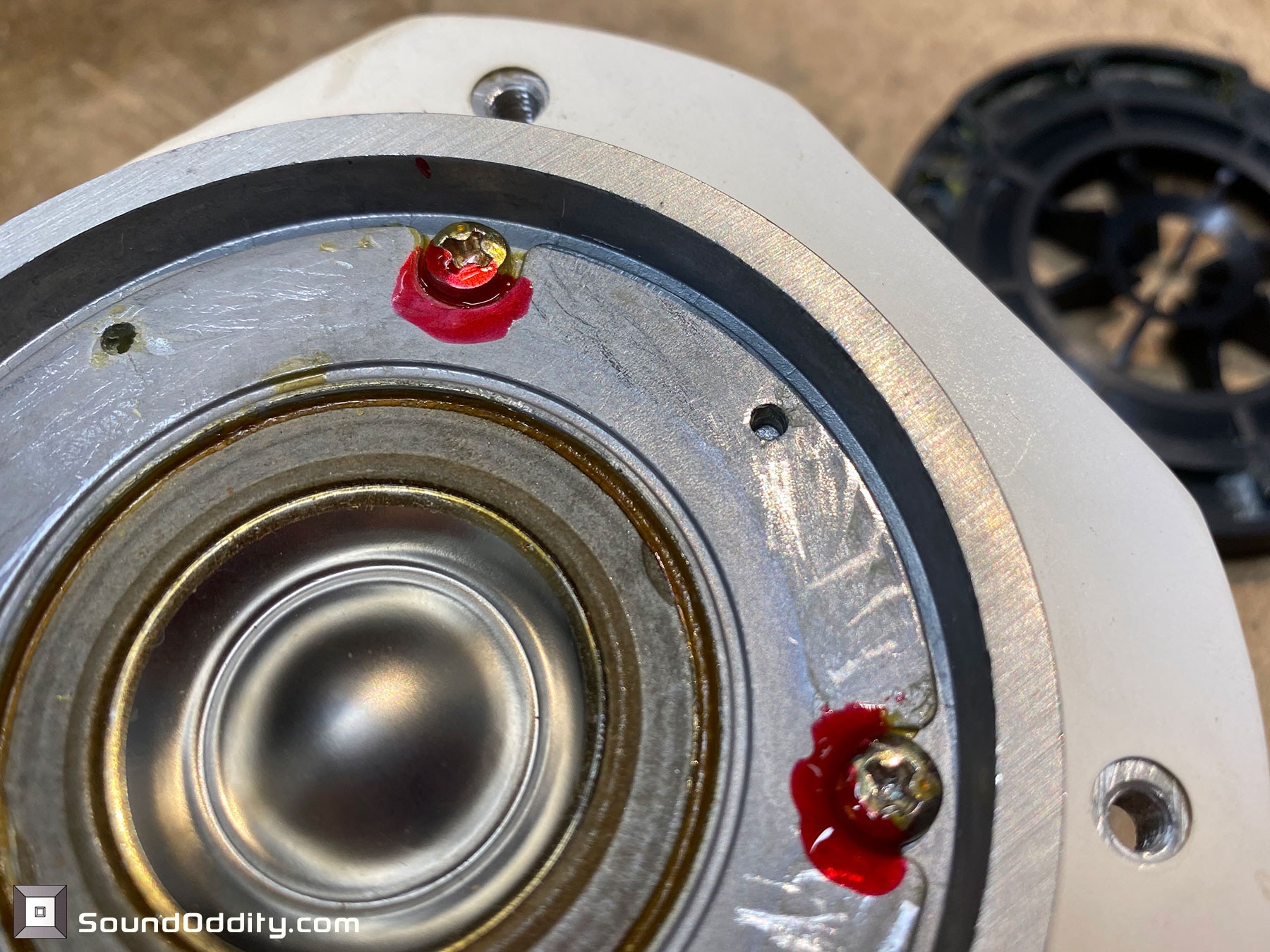

Tweeter #1 Après restauration, vis bloquées avec vernis

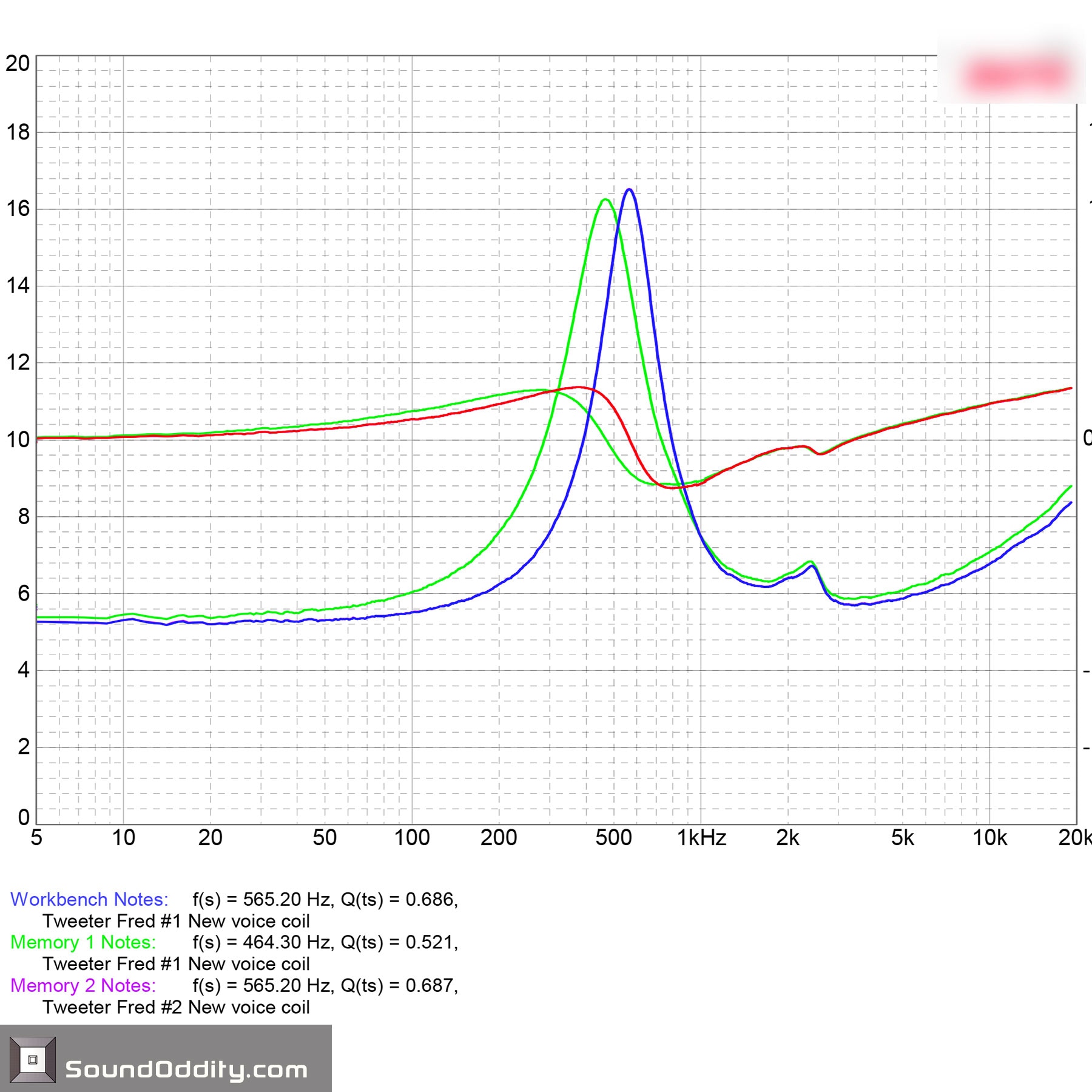

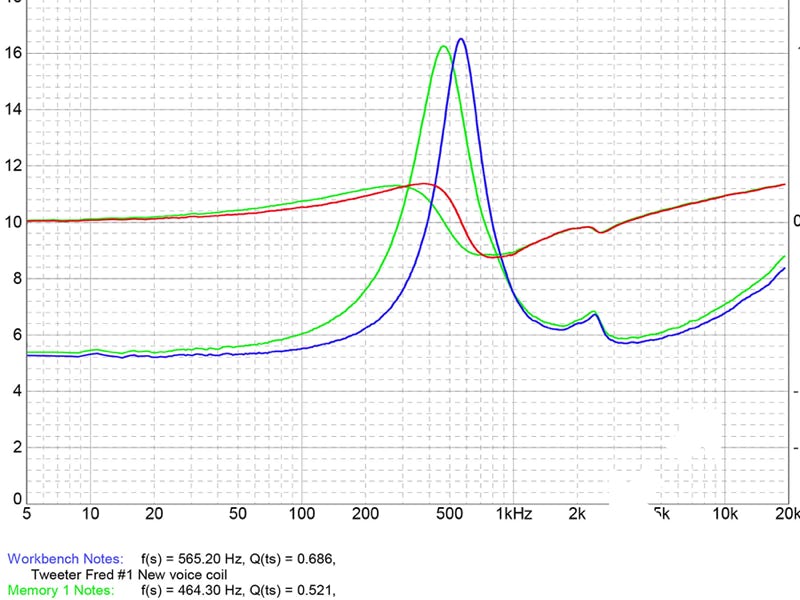

Impédance des tweeters Après restauration

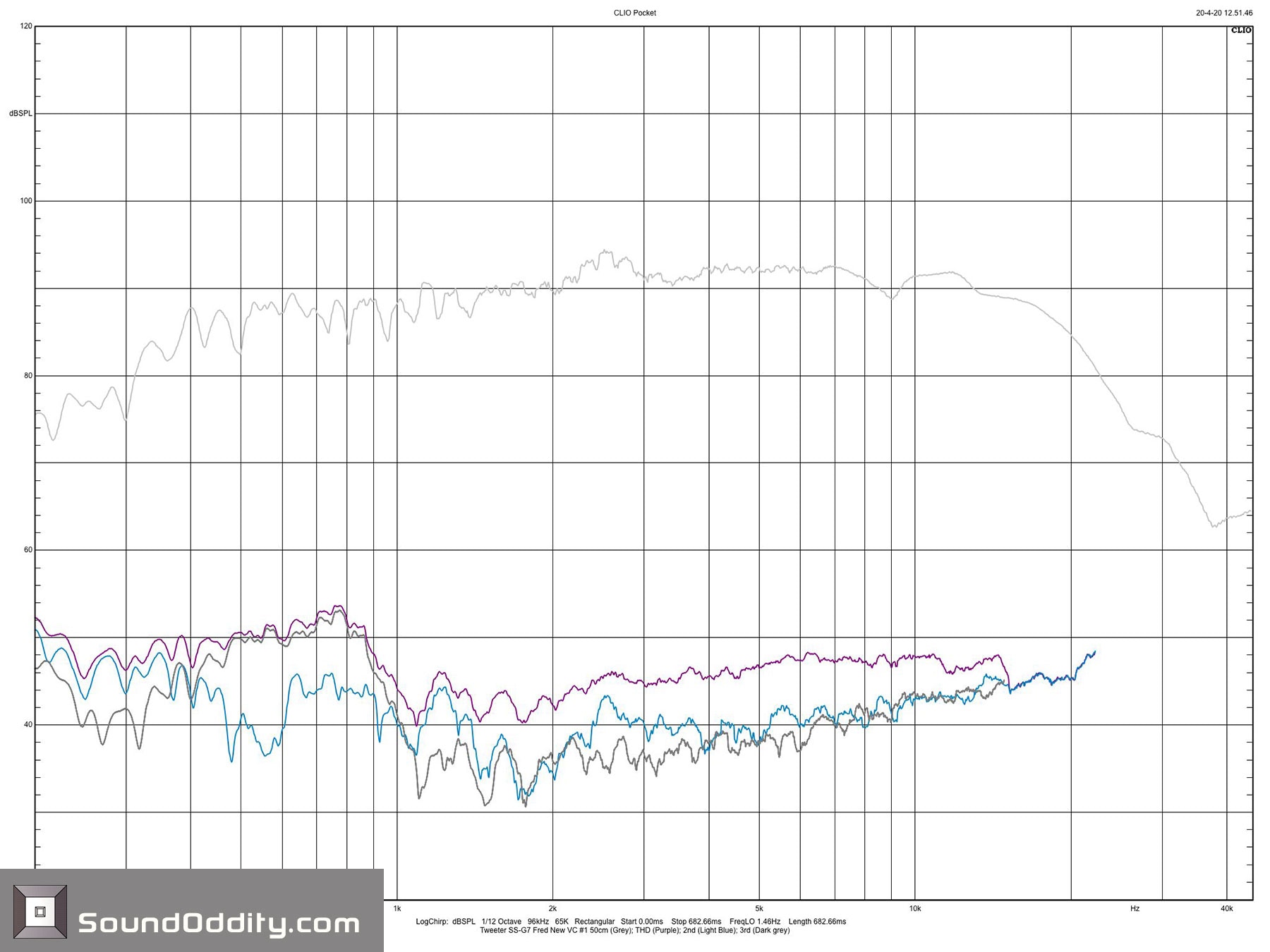

Tweeter #1 Après restauration, réponse acoustique dans l’axe
Tweeter #2 Après restauration, réponse acoustique dans l’axe

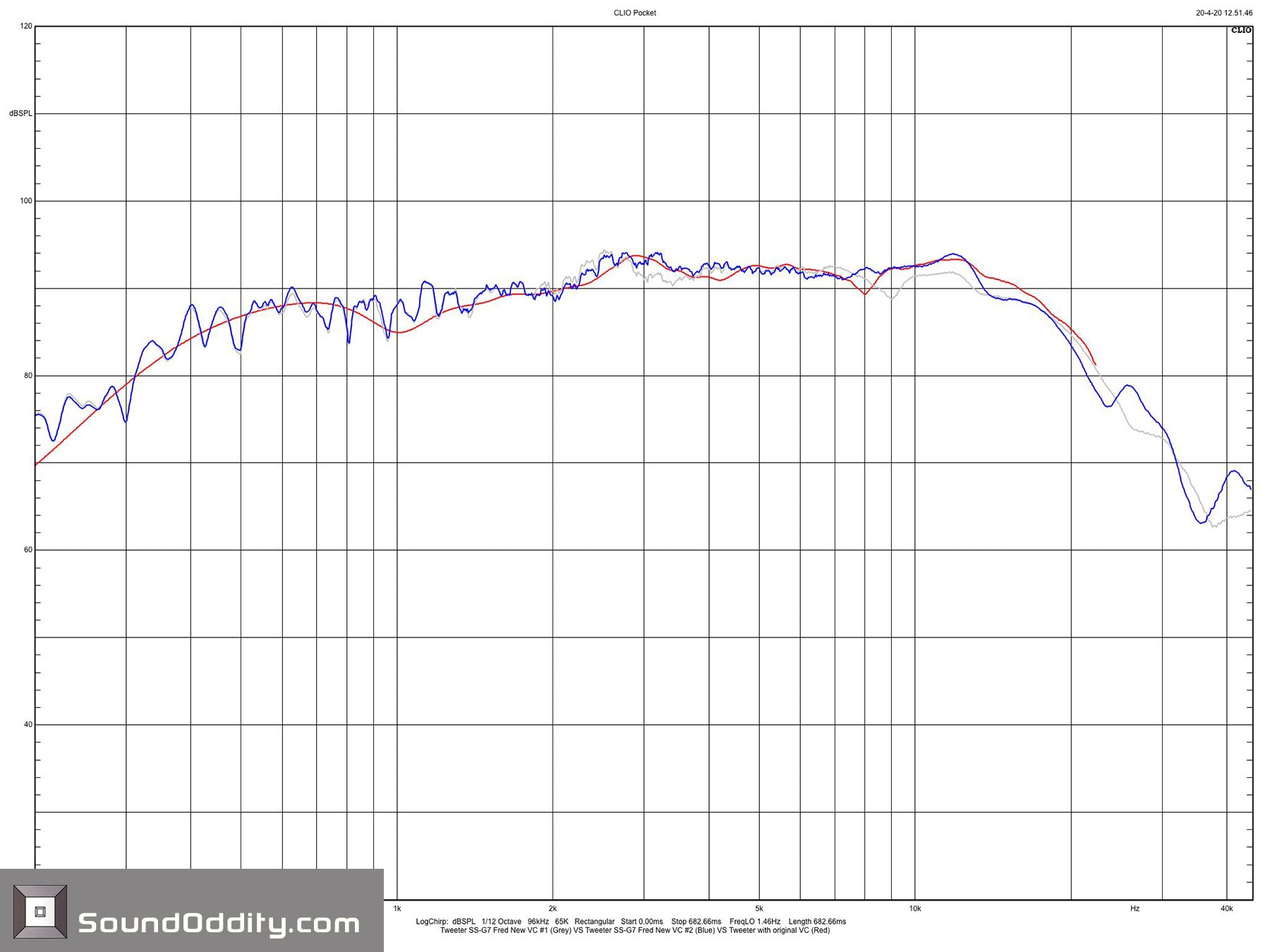

Comparaison des deux tweeters réparés avec un tweeter d’origine (courbe rouge)
