Réparation d’une paire de tweeters de Sony SS-G7 qui m’a été envoyée des USA.
En raison d’un problème avec mon Clio à l’époque où j’ai fais cette réparation, je n'ai pas pu fenêtrer mes mesures SPL, d'où les creux et les bosses sur la courbe de réponse en raison des interférences de la pièce.
Néanmoins, on peut valider la conformité de la réparation…
En travaillant bien sur le positionnement du déflecteur, on peut minimiser le creux à 8/9KHz. Je soupçonne des tolérances un peu trop grandes lors de la production des déflecteurs…
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

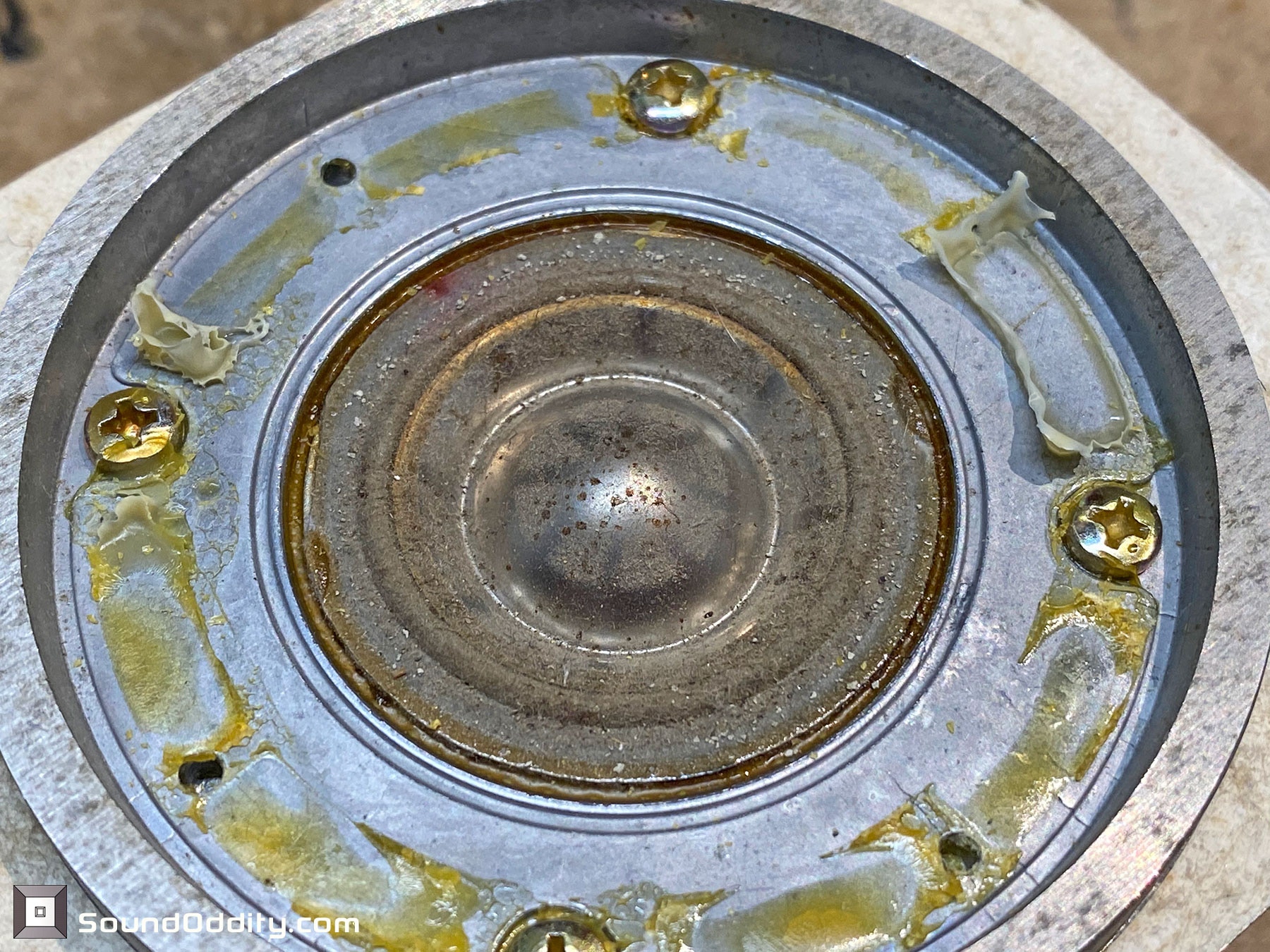

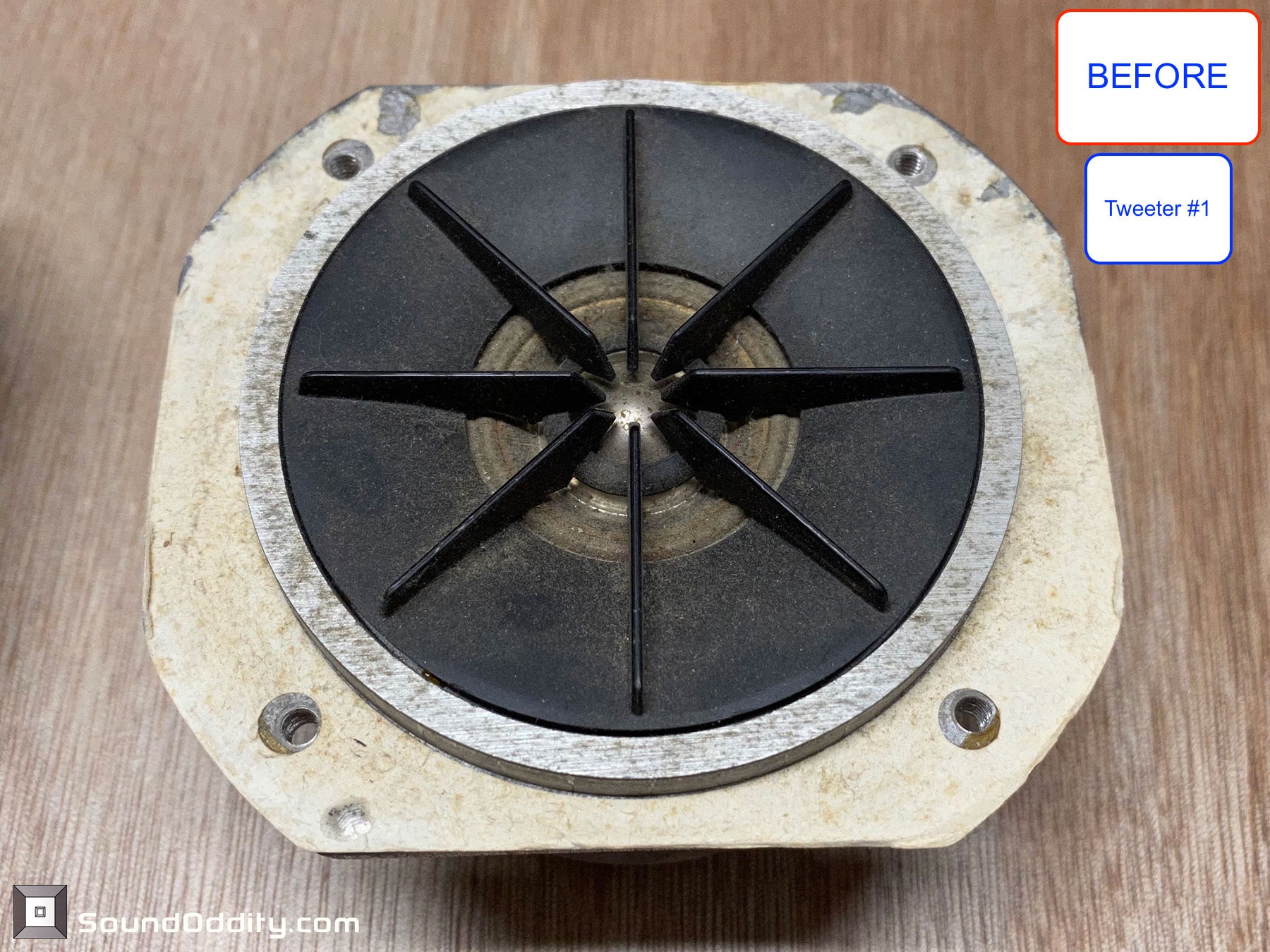

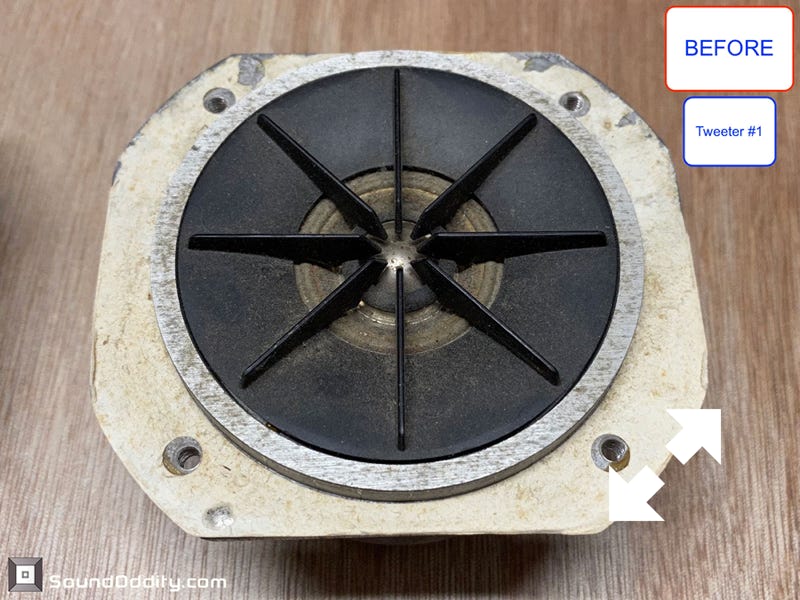

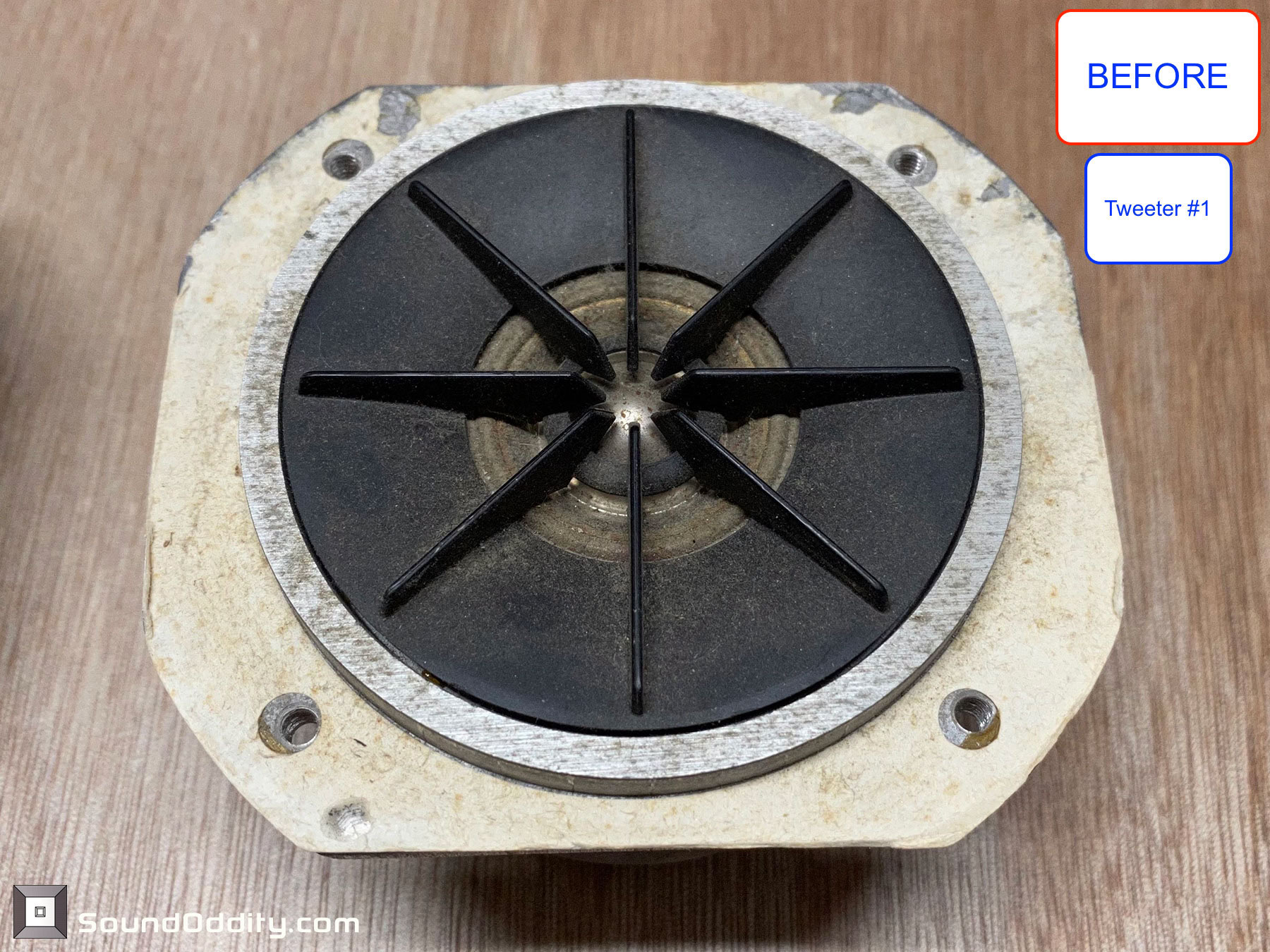

Tweeter #1 Avant restauration

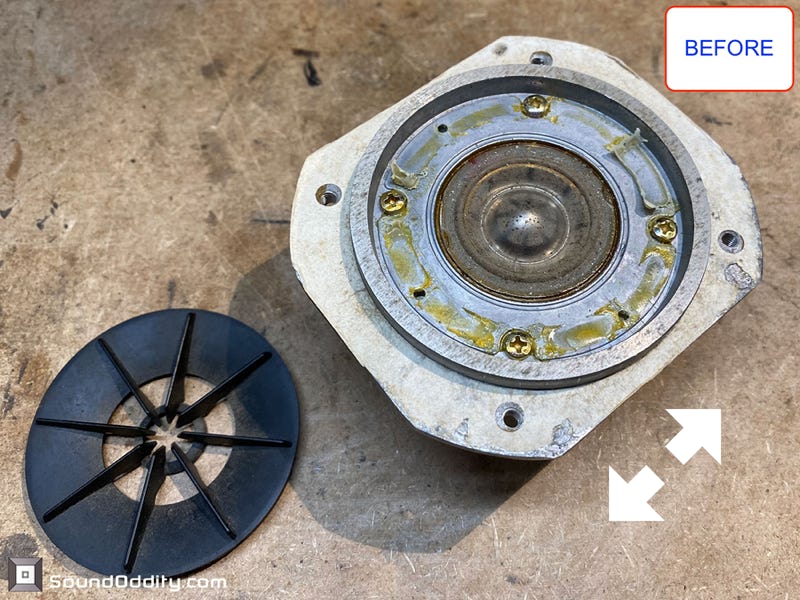

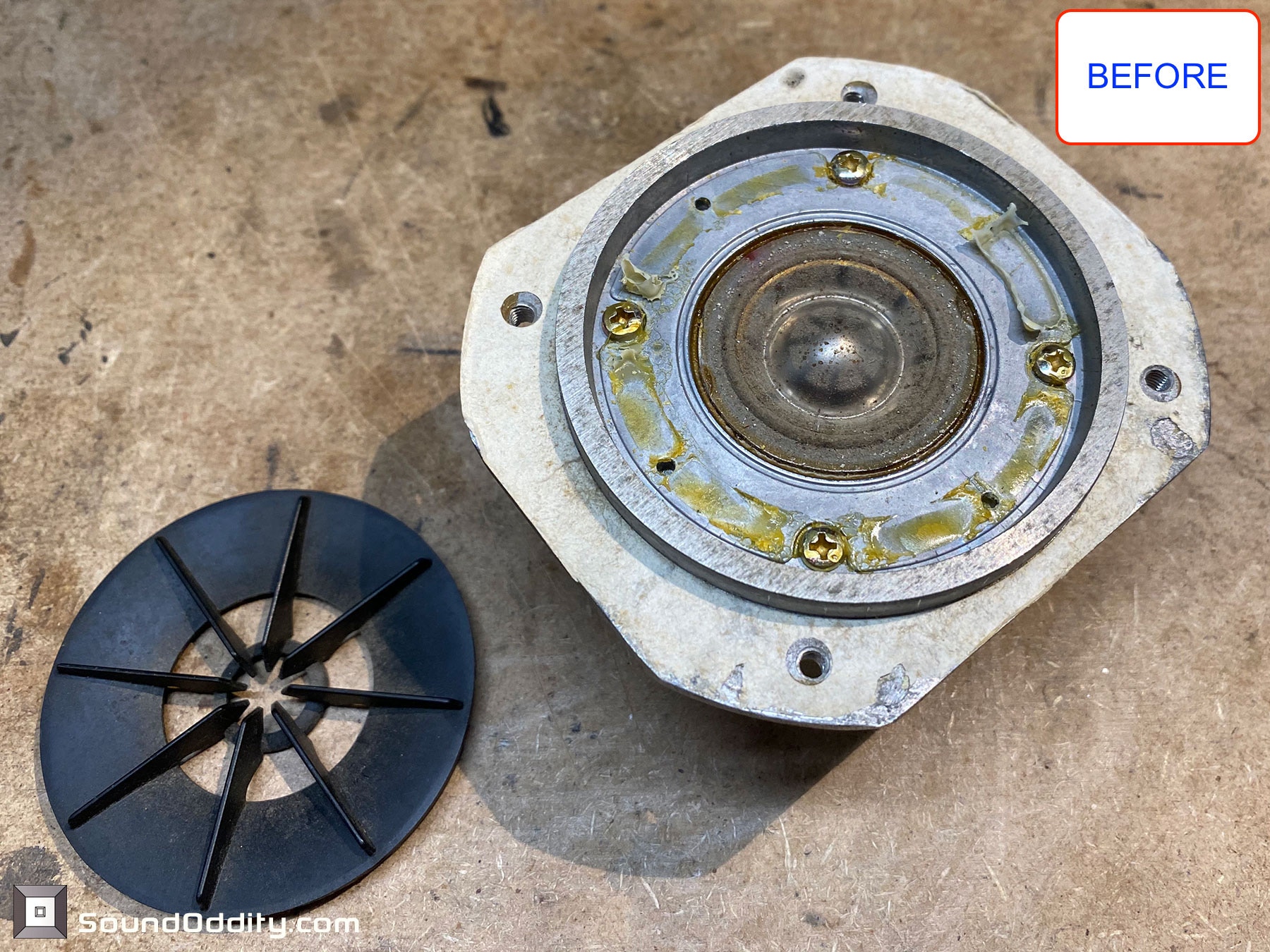

Dépose propre du déflecteur. Cette opération n’est pas toujours évidente…

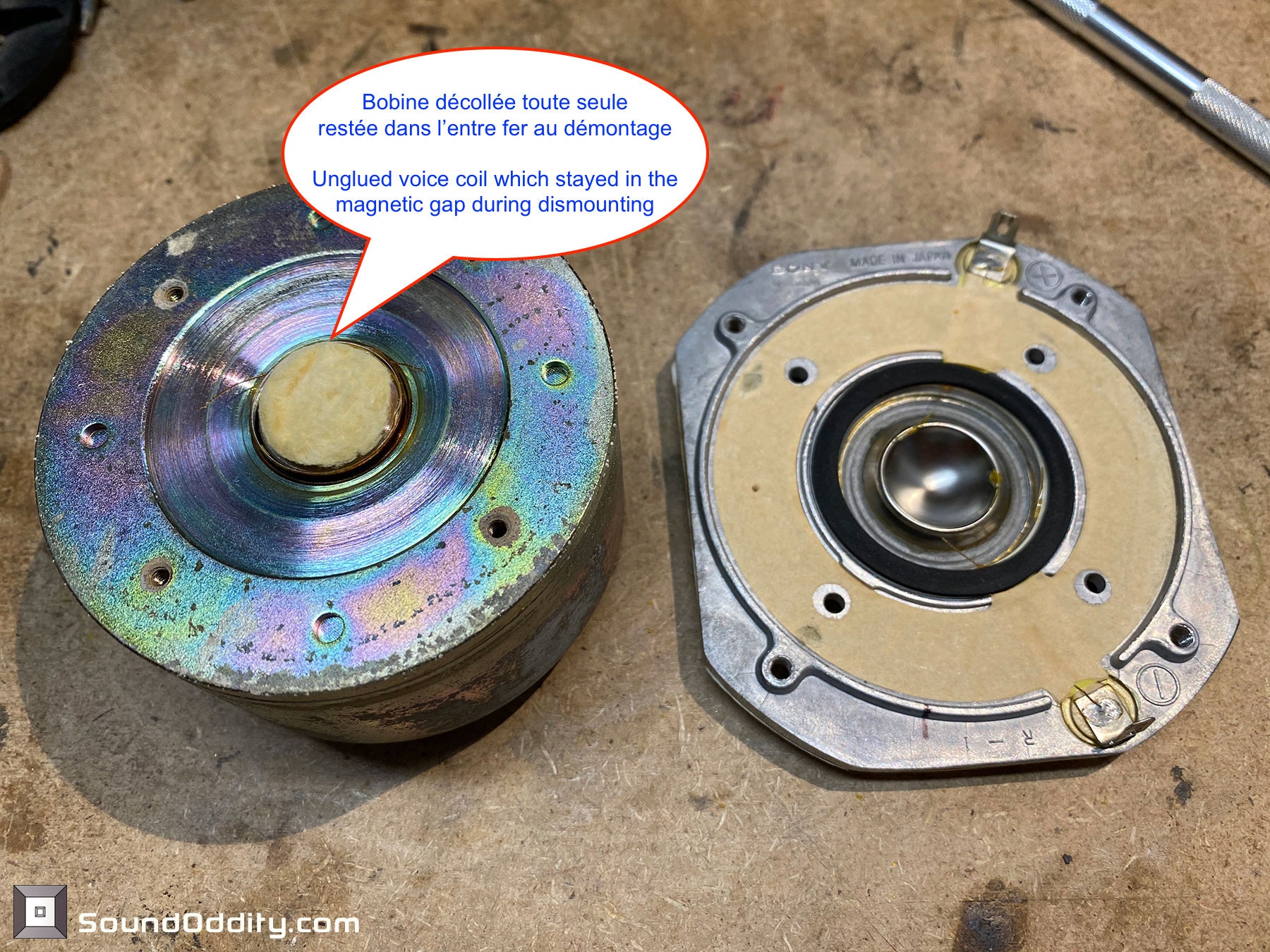

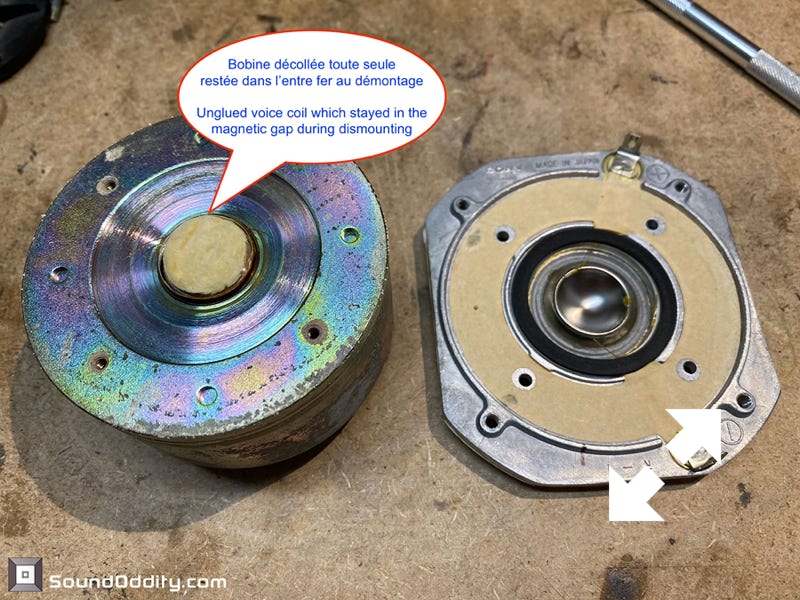

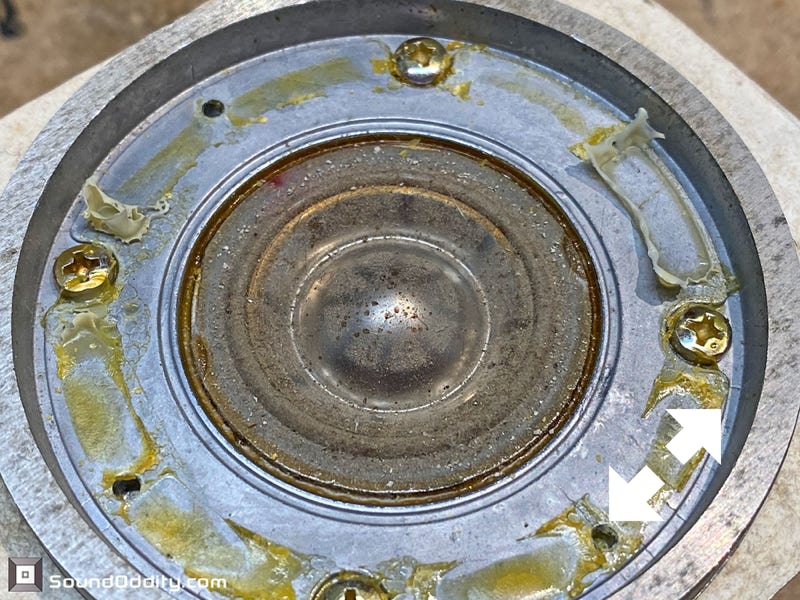

Tweeter #1 Avant restauration, ce qu’il se passe lorsque qu’un haut-parleur reste des années chez un réparateur peu soucieux…

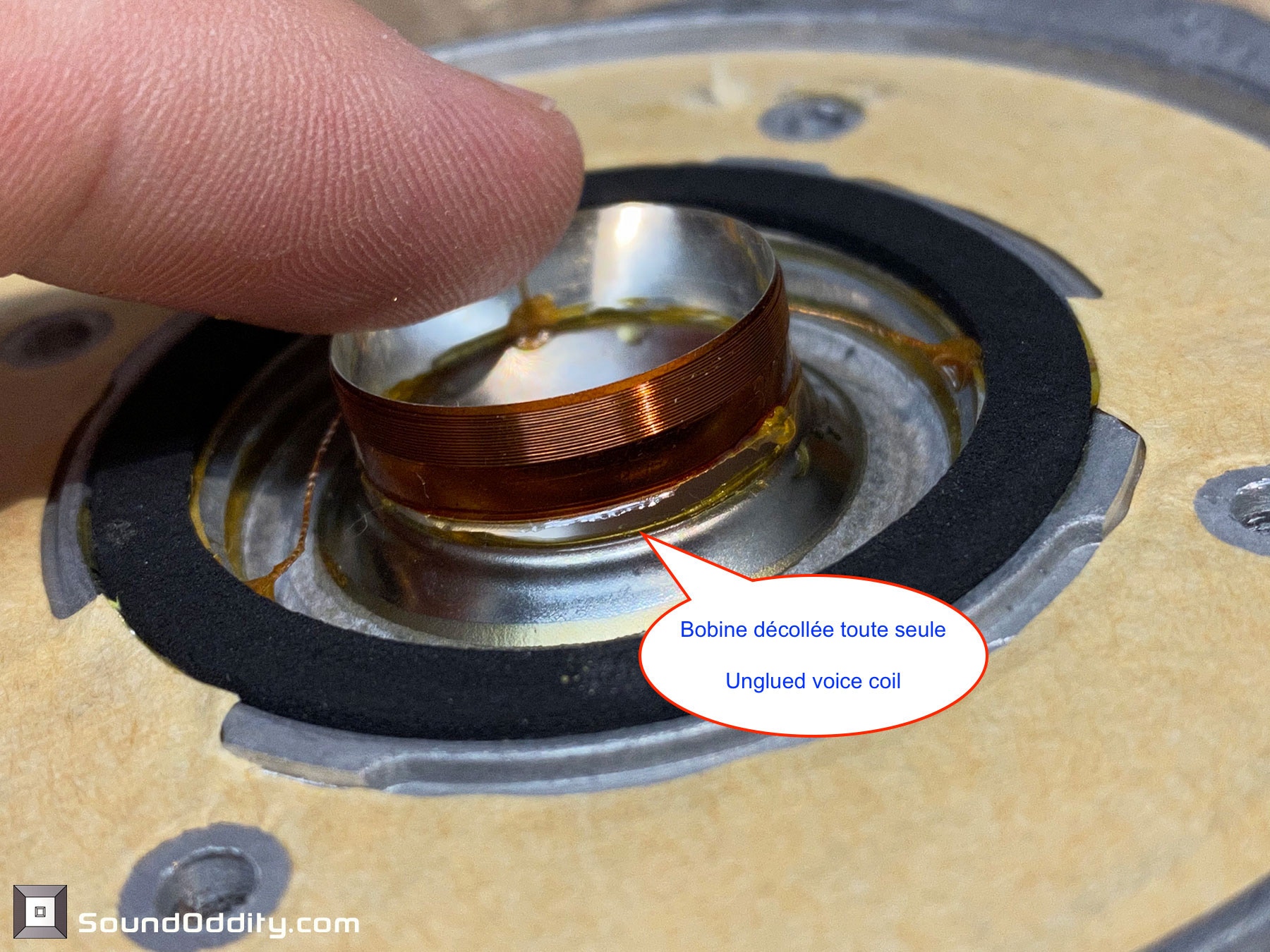

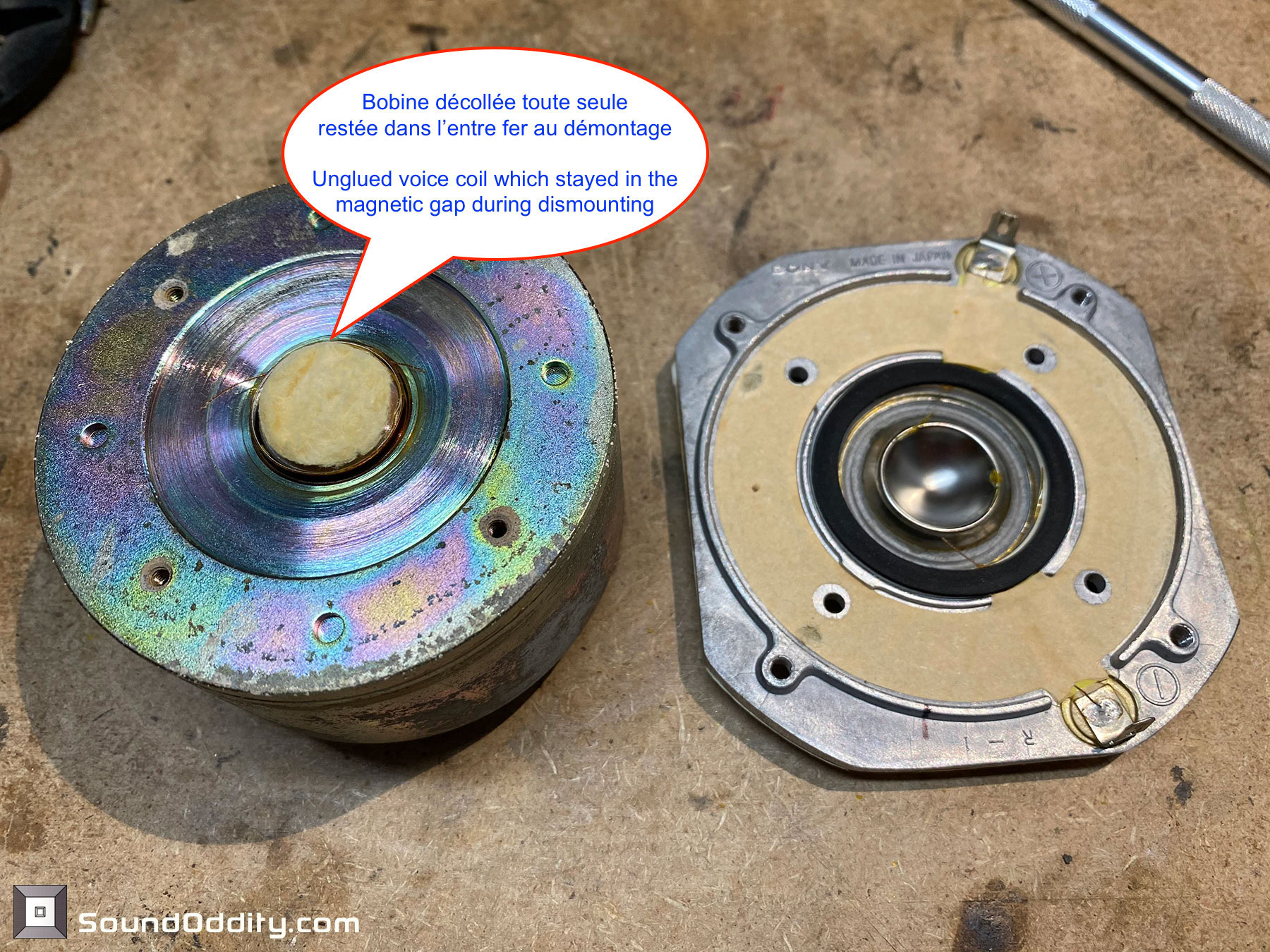

La bobine est décollée et bloquée dans l’entre fer

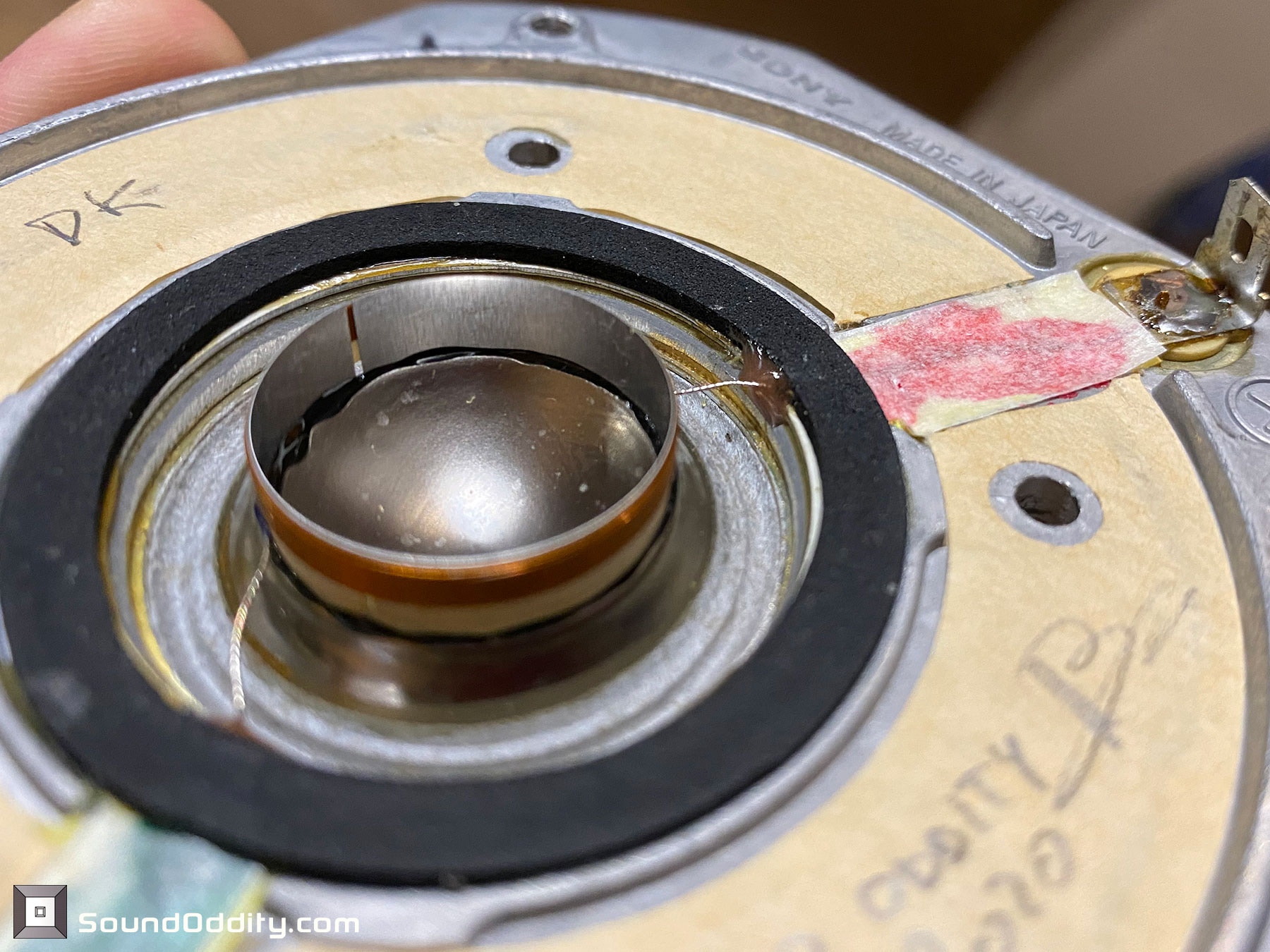

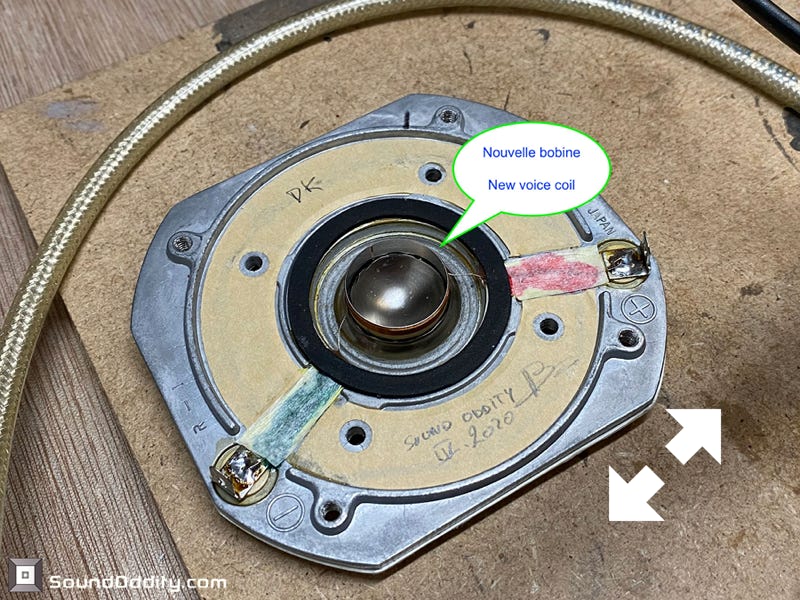

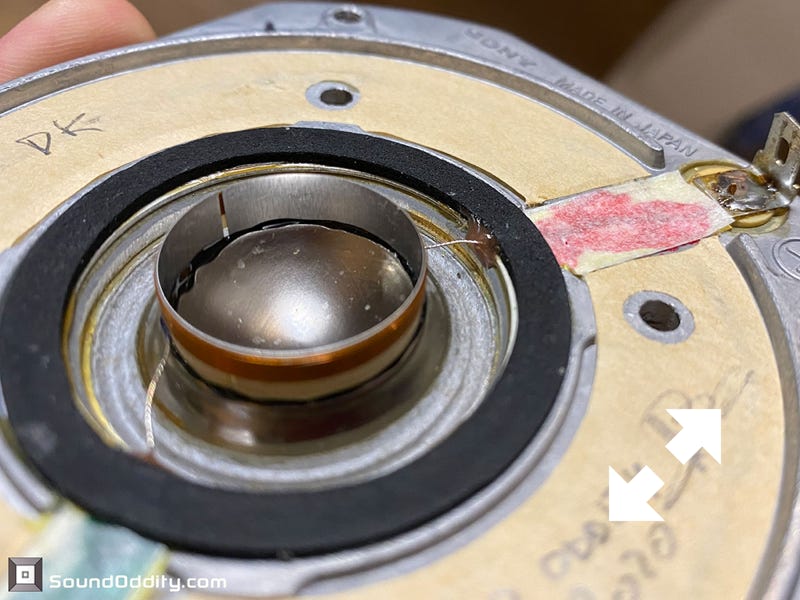

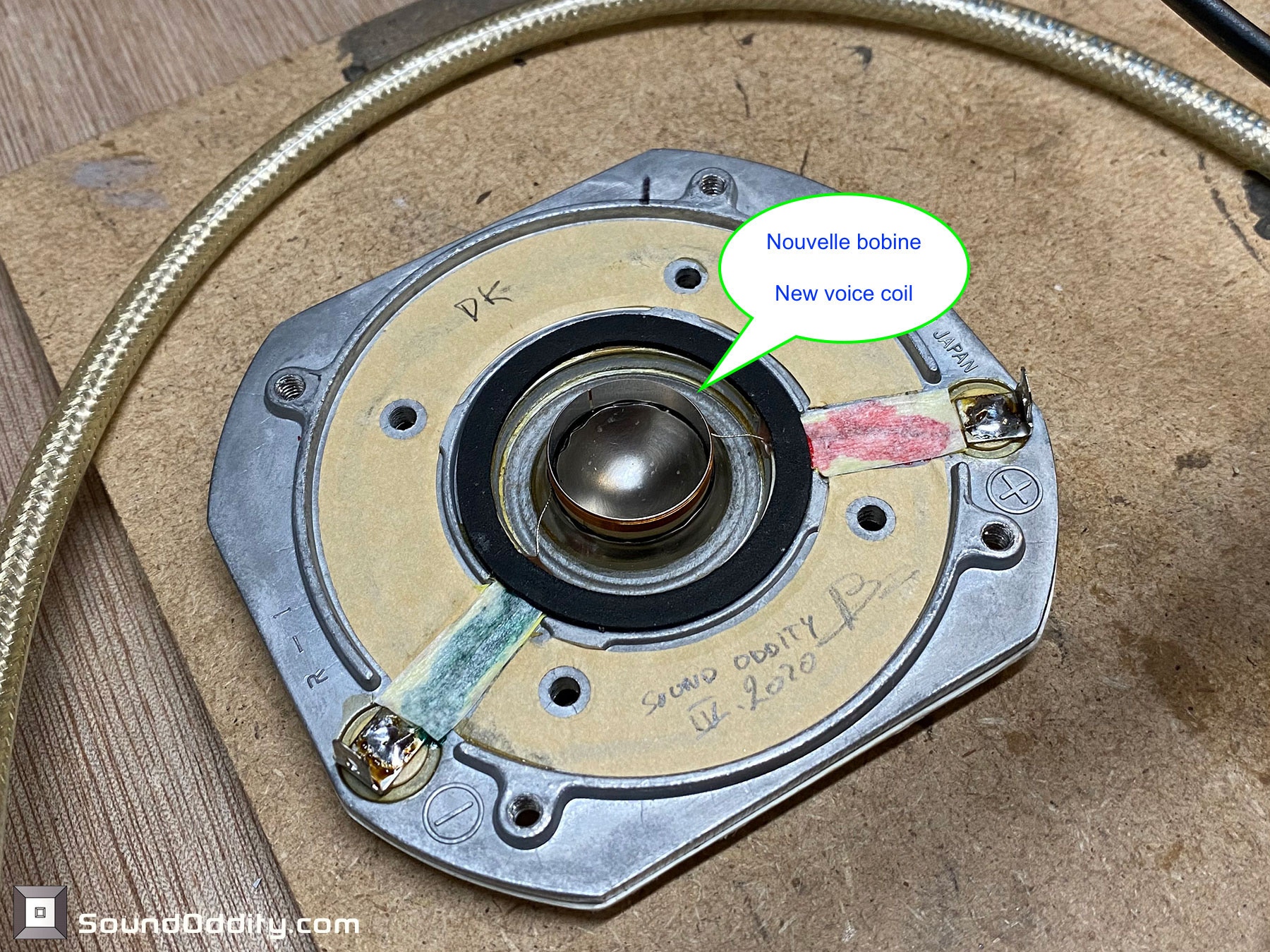

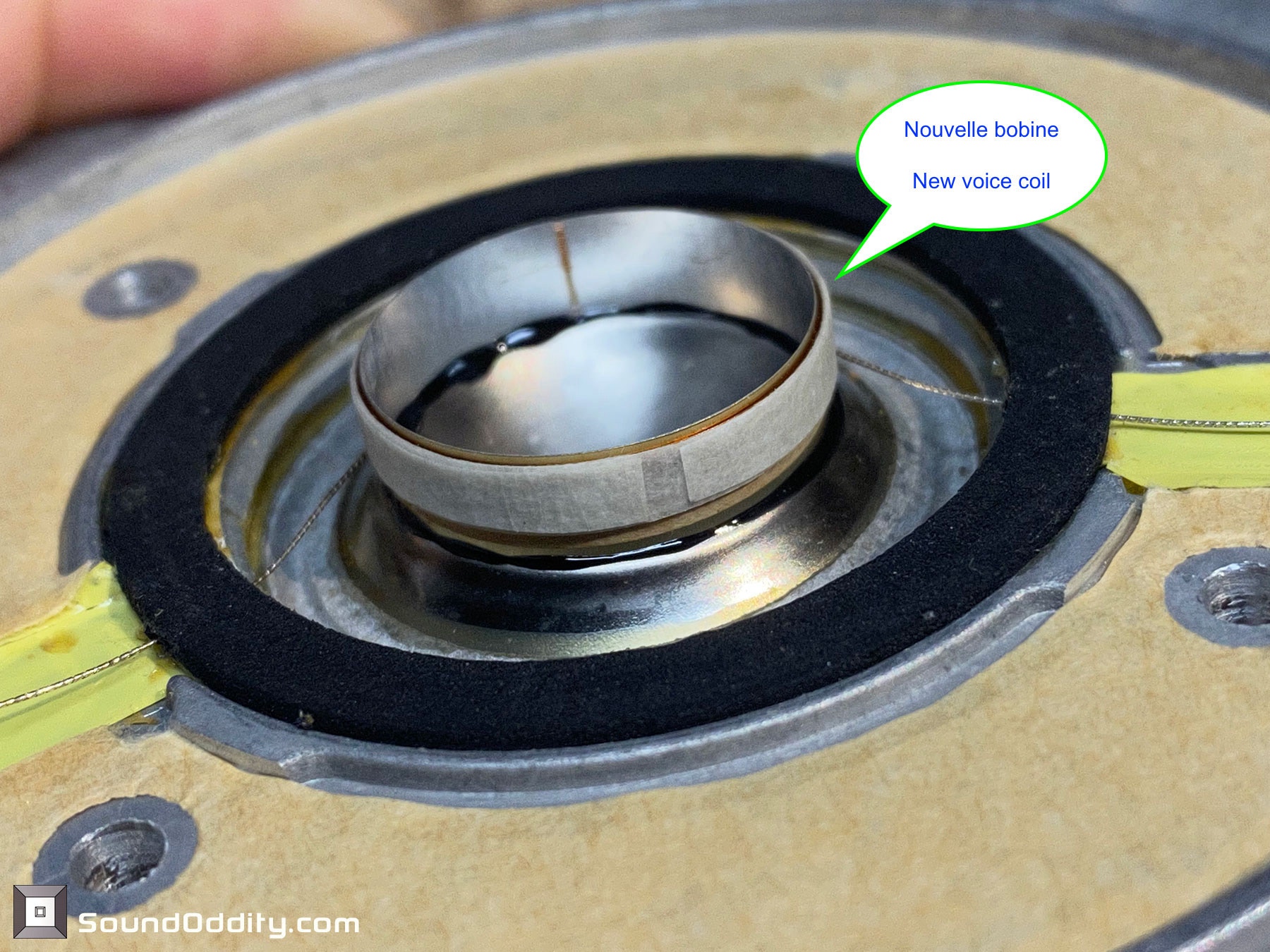

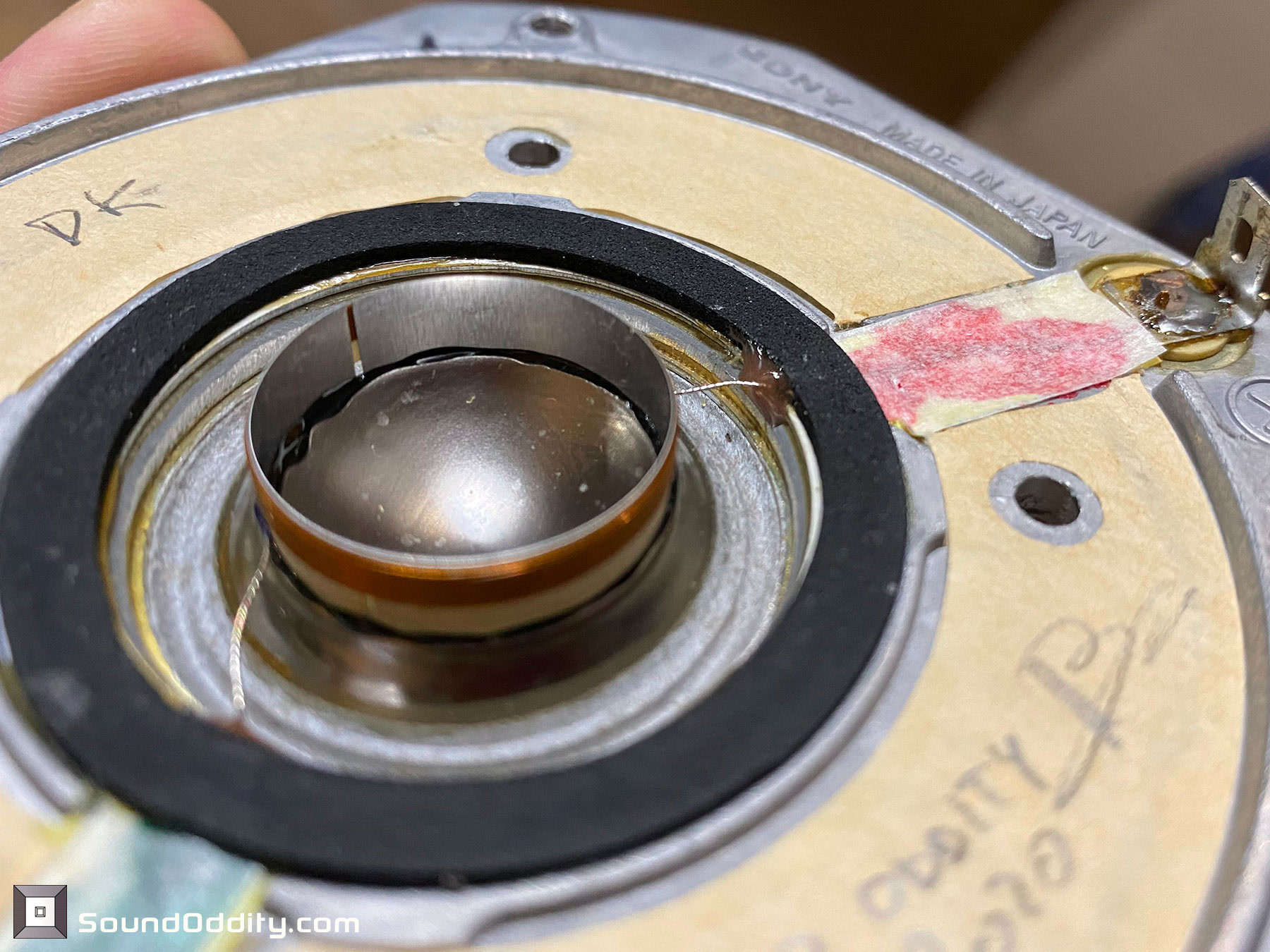

Tweeter #1 Après restauration, nouvelle bobine Sound Oddity en place

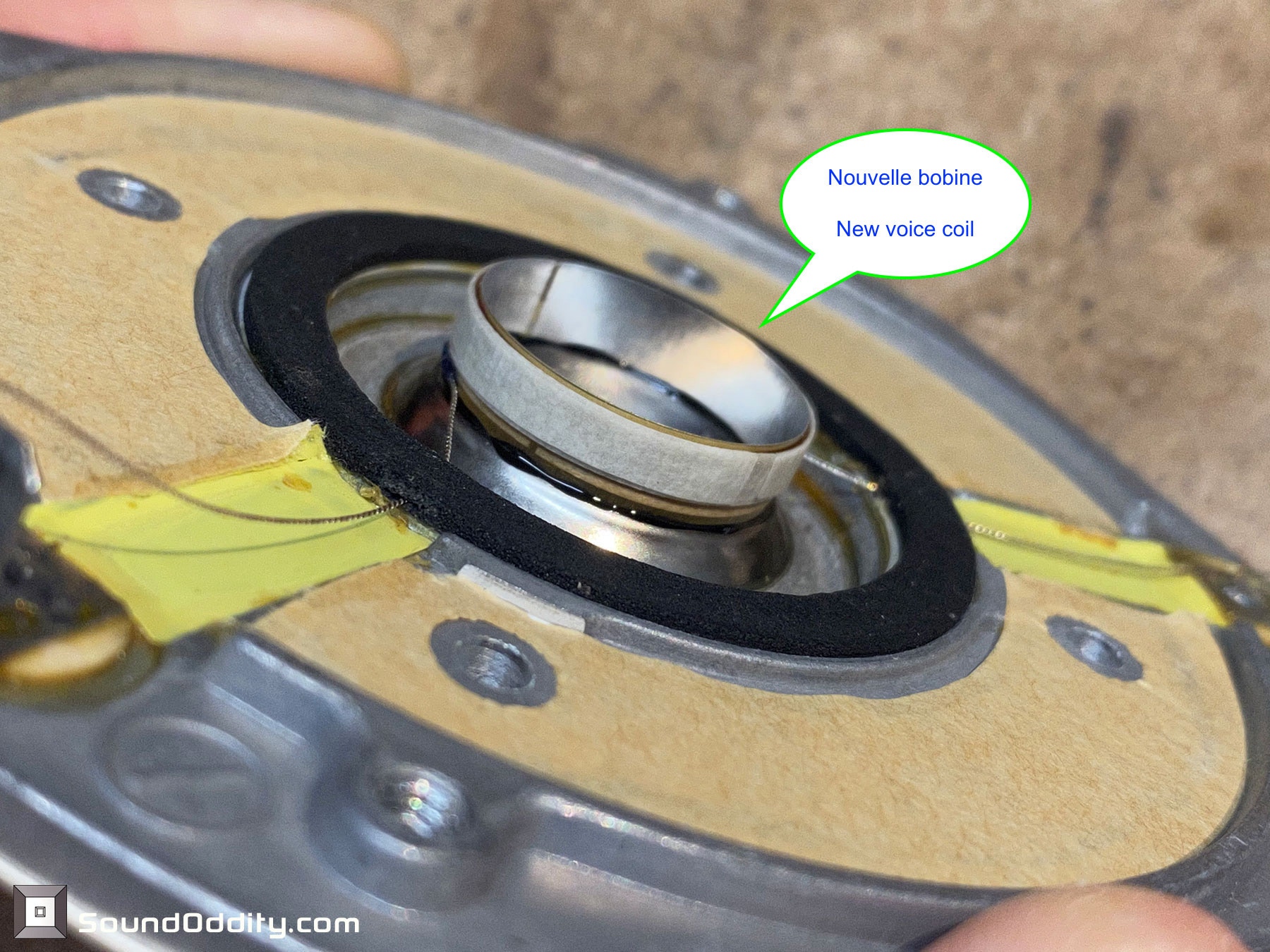

Tweeter #1 Après restauration, nouvelle bobine Sound Oddity en place

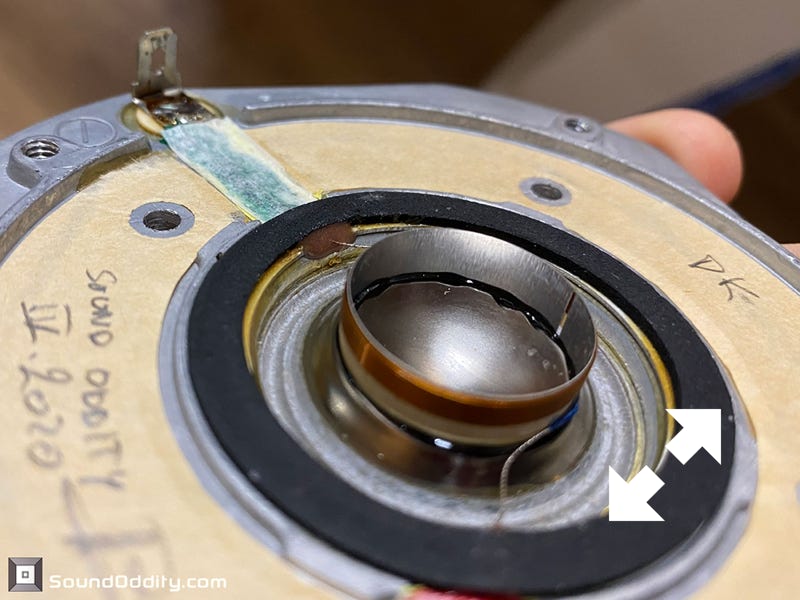

Tweeter #1 Après restauration, nouvelle bobine Sound Oddity en place
Tweeter #1 Après restauration, nouvelle bobine Sound Oddity en place

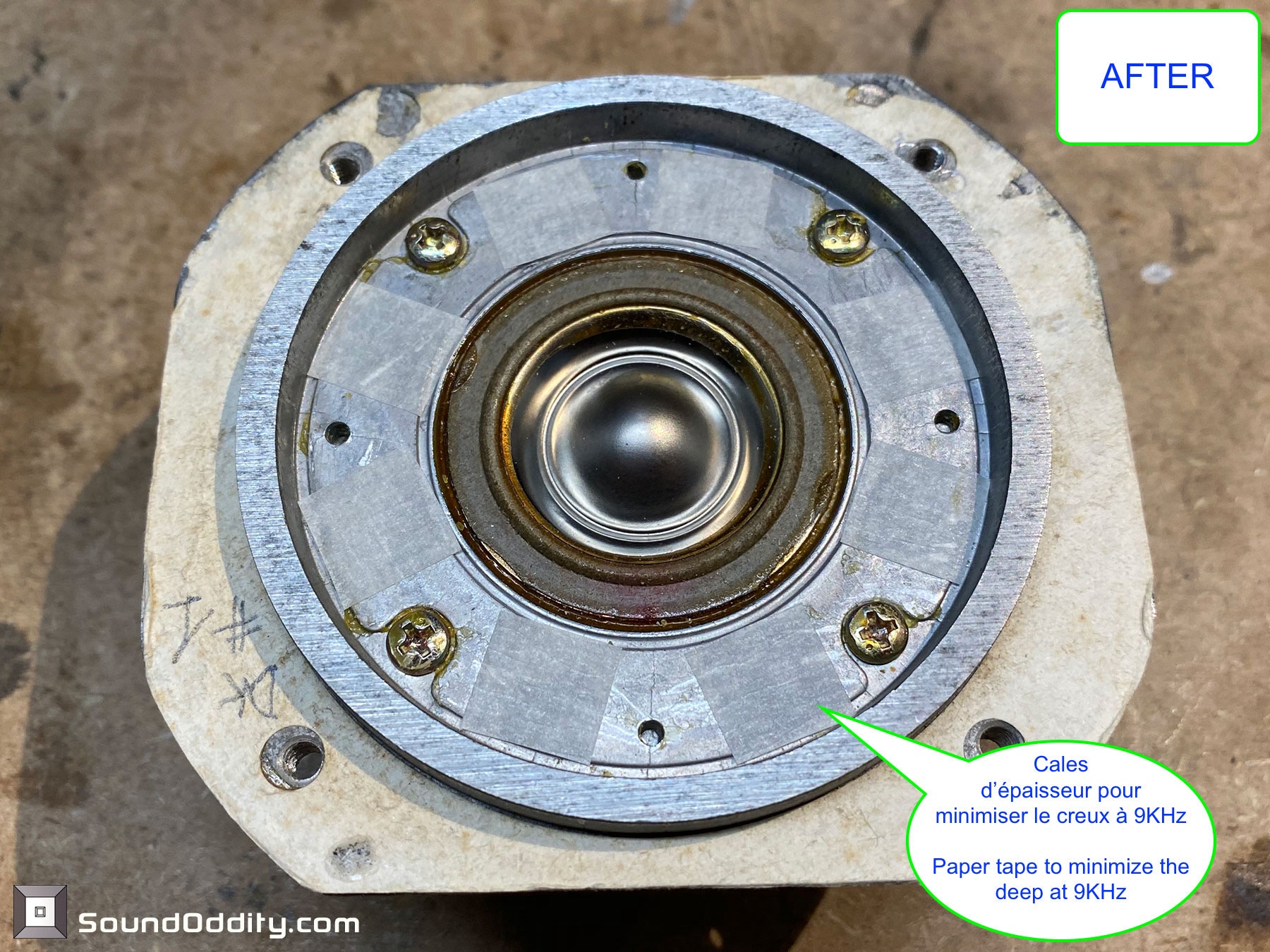

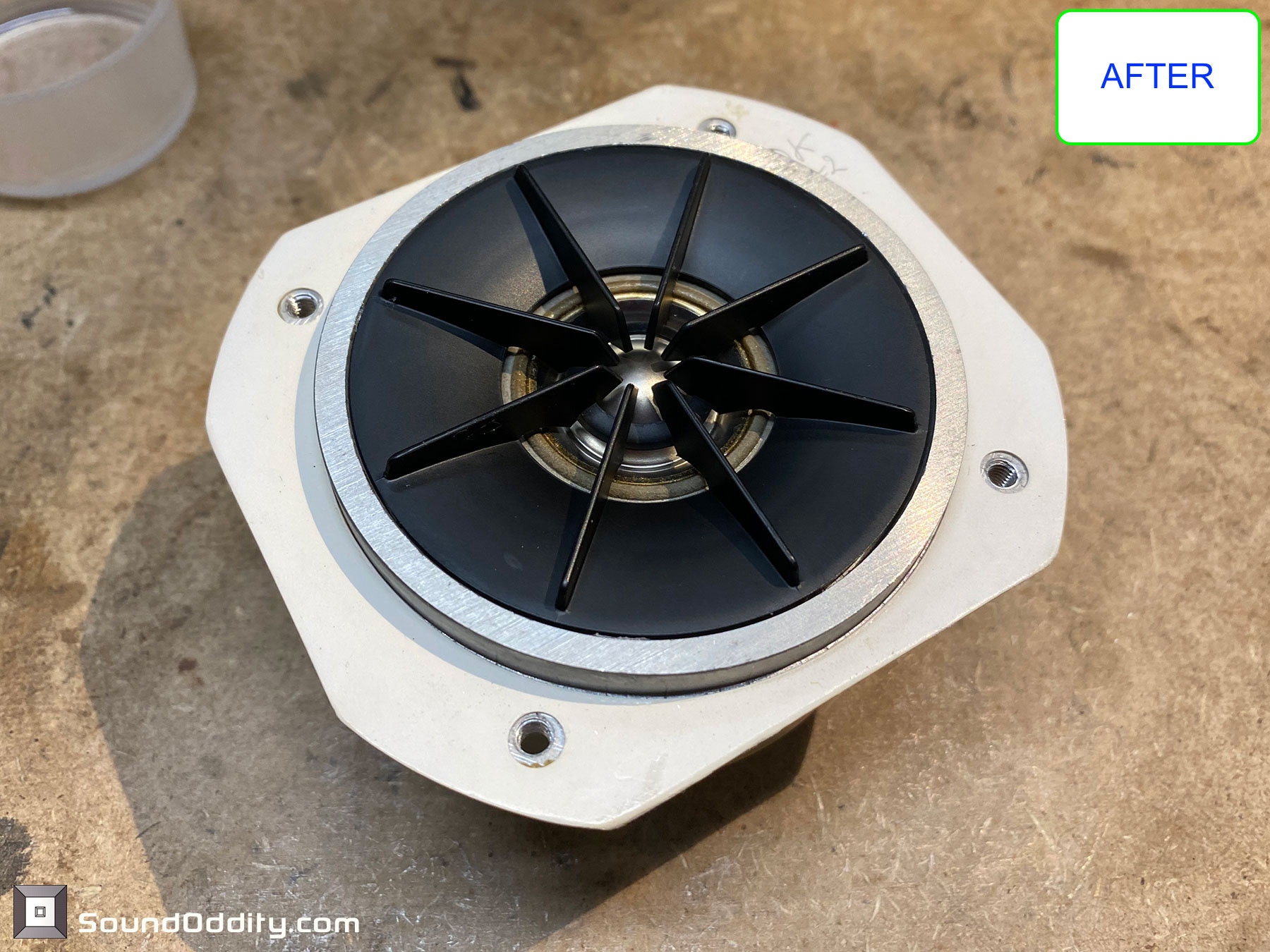

Tweeter #1 Après restauration. Des cales sont utilisées sous le déflecteur pour améliorer la réponse dans l’axe

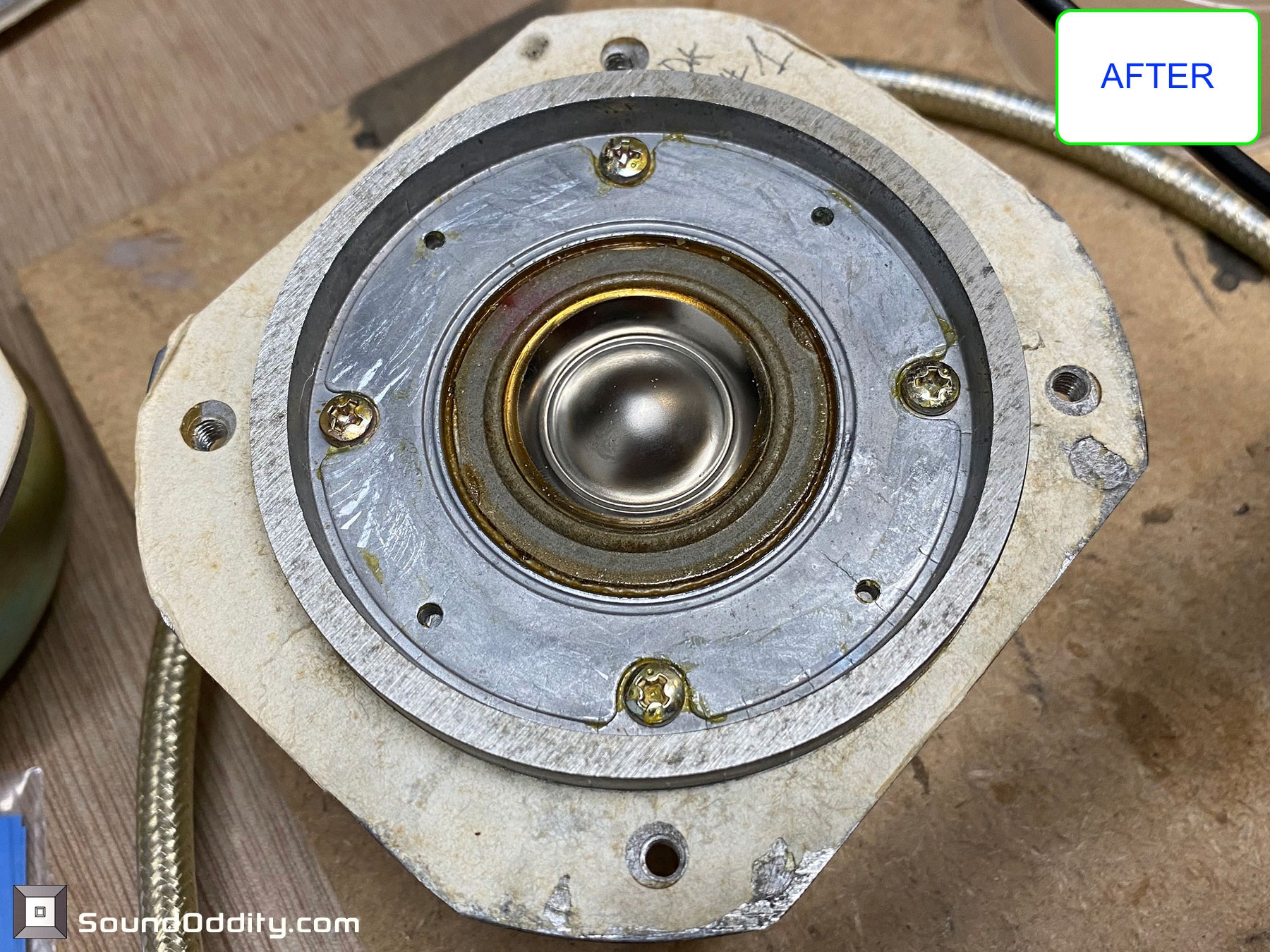

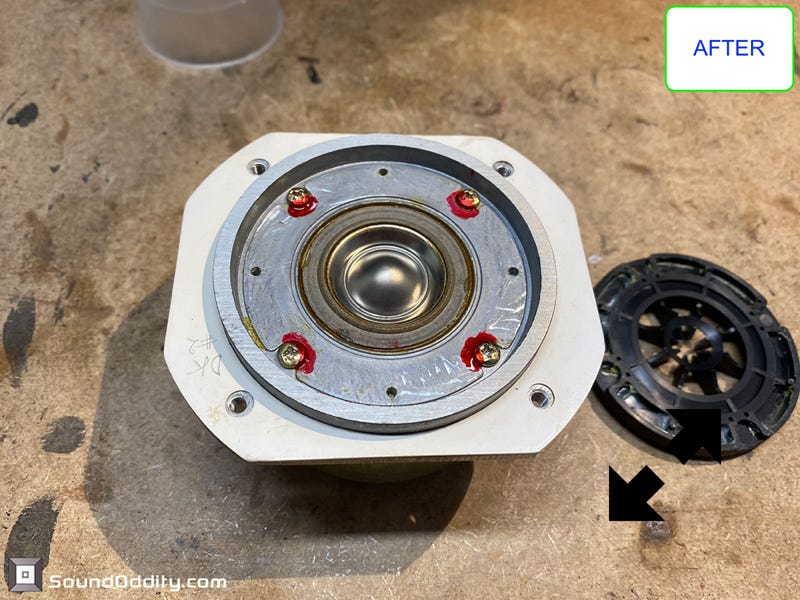

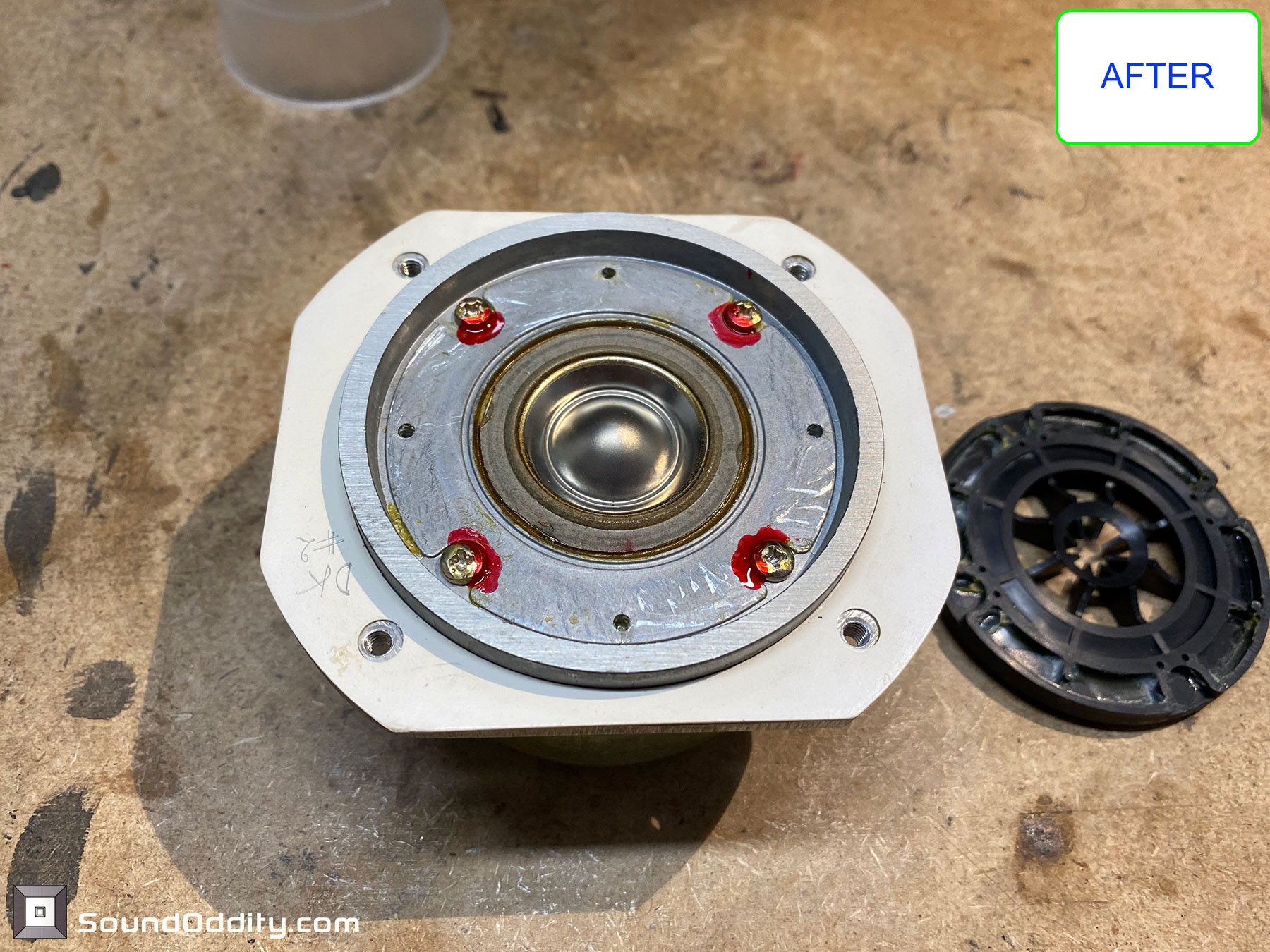

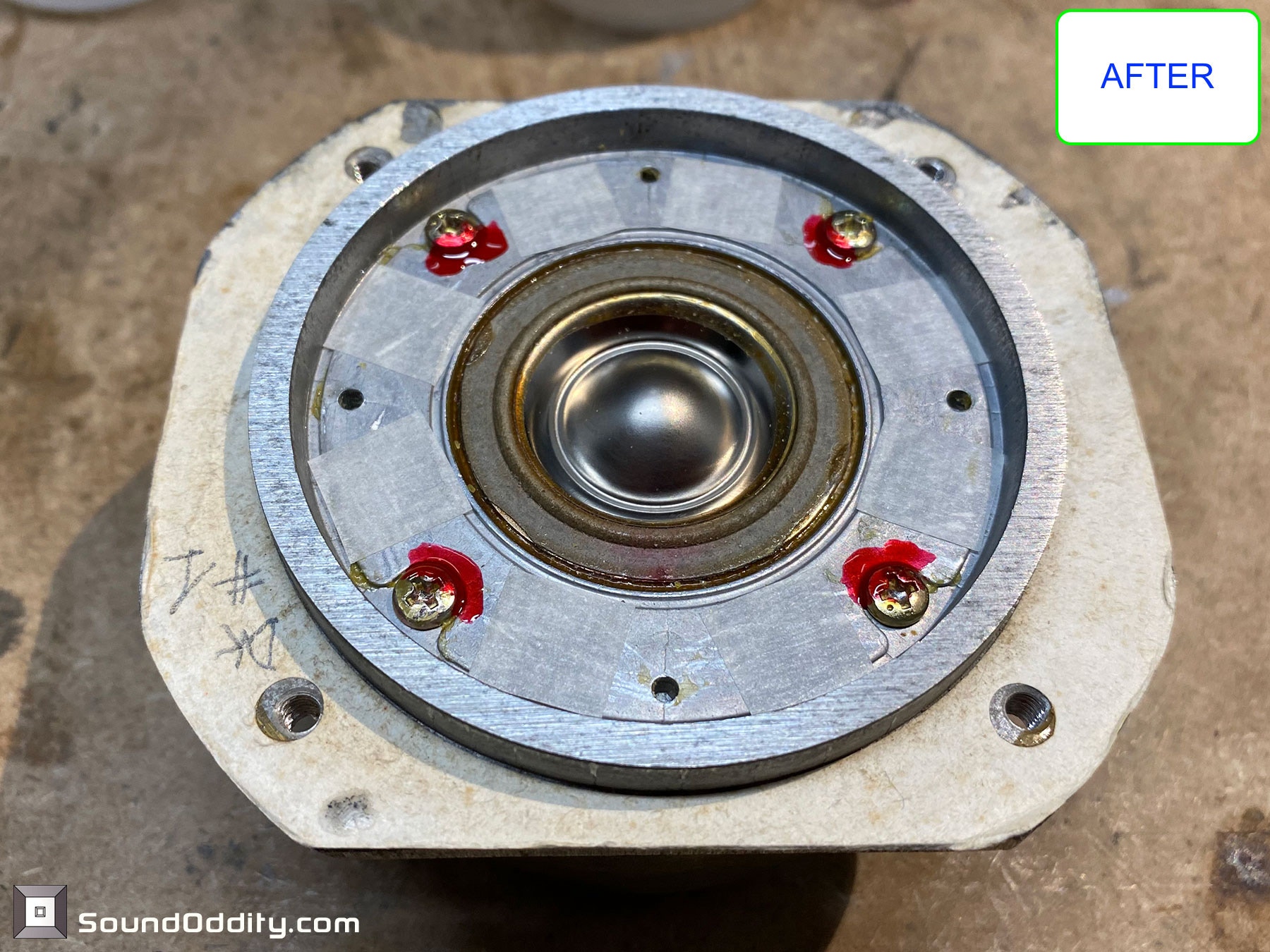

Tweeter #1 Après restauration. Vernis de blocage sur les vis

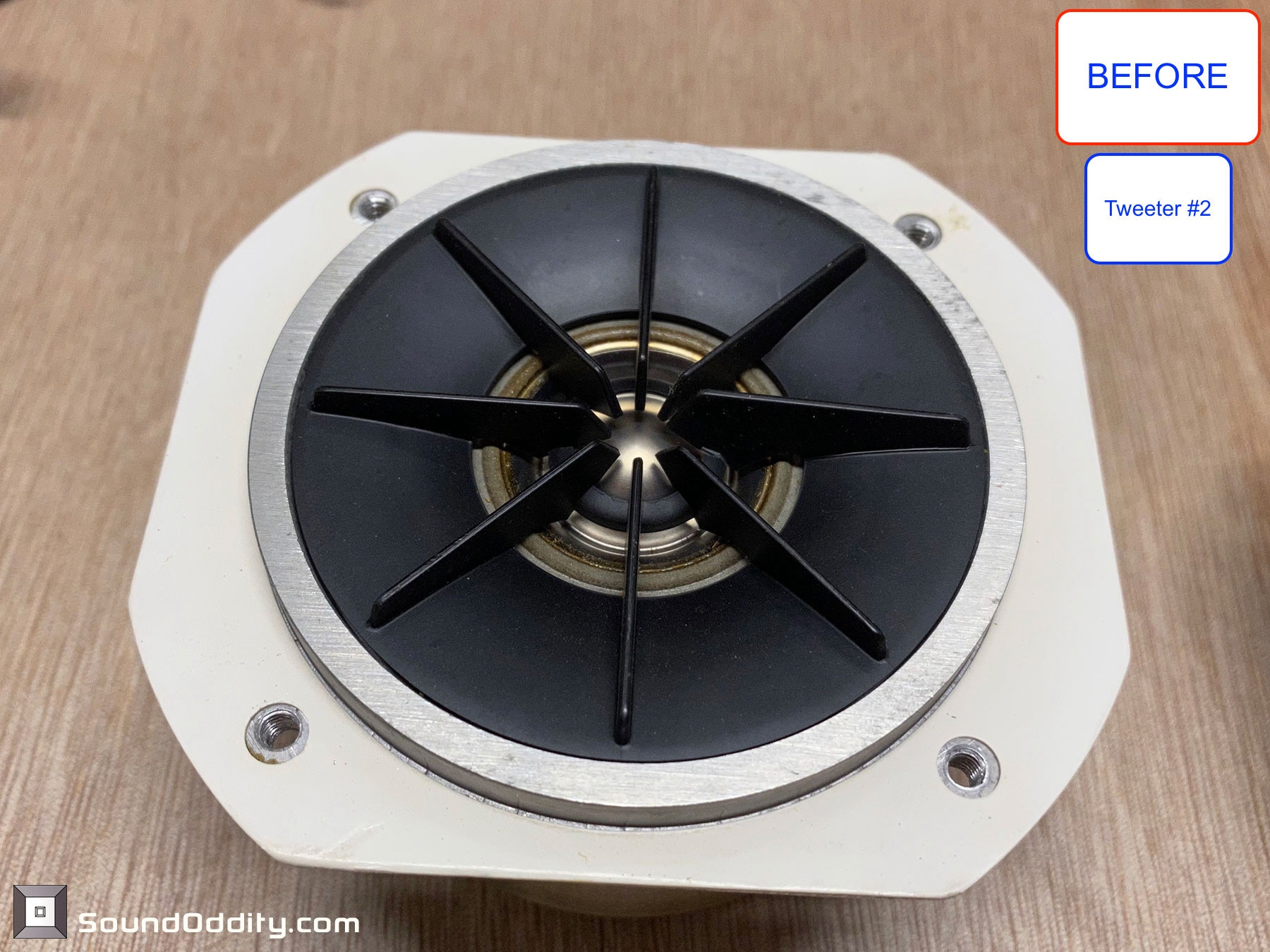

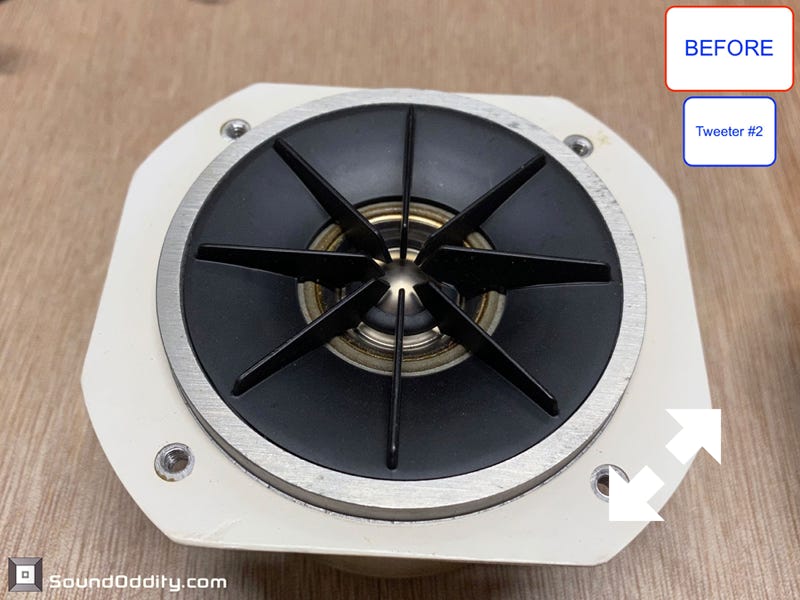

Tweeter #2 Avant restauration
Tweeter #1 Avant restauration, bobine également décollée

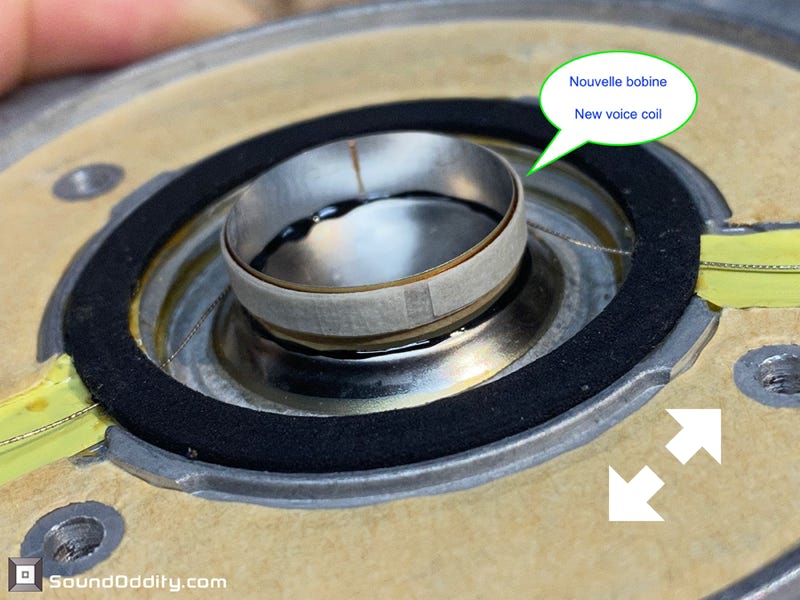

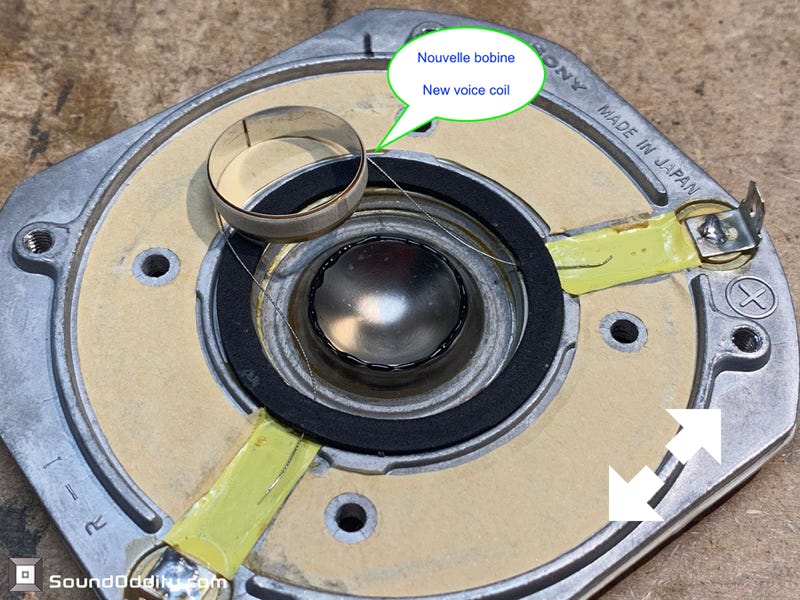

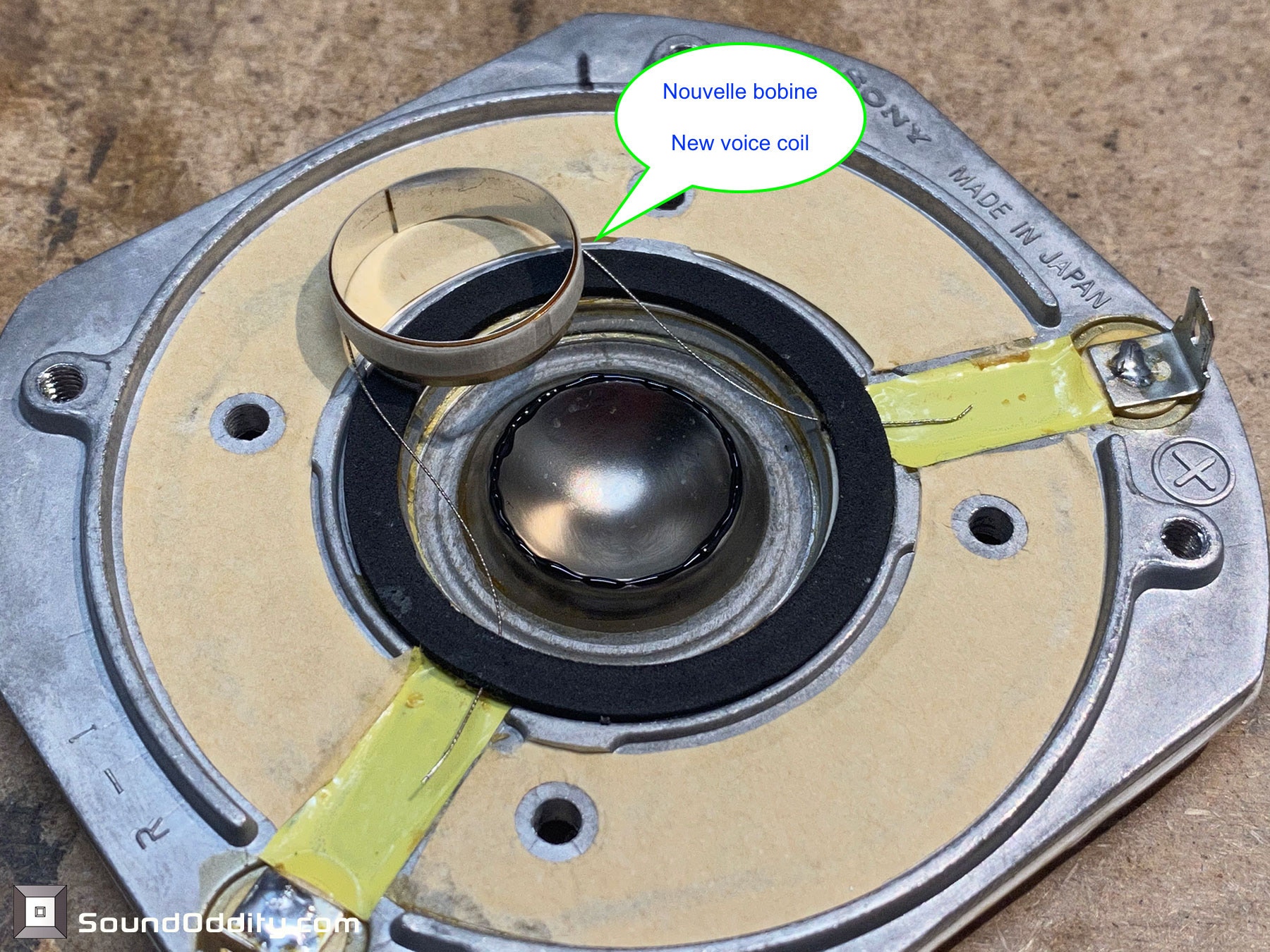

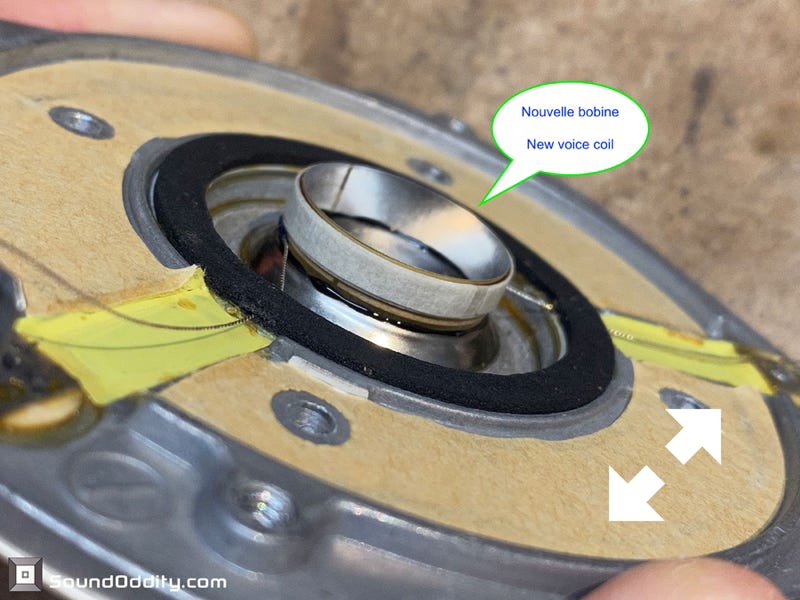

Tweeter #2, une nouvelle bobine est en cours de montage

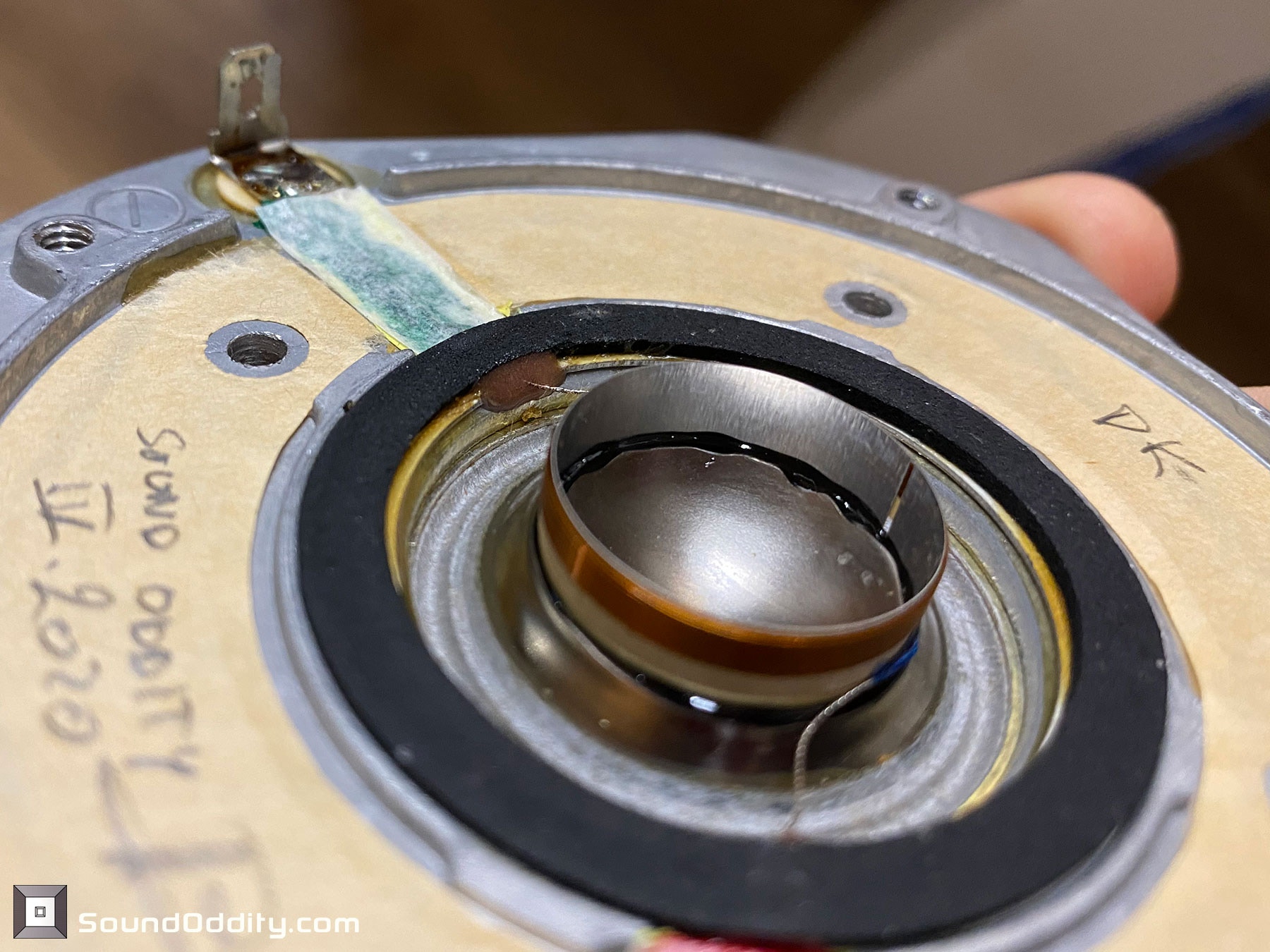

Tweeter #2, nouvelle bobine collée centrée
Tweeter #2, nouvelle bobine collée centrée

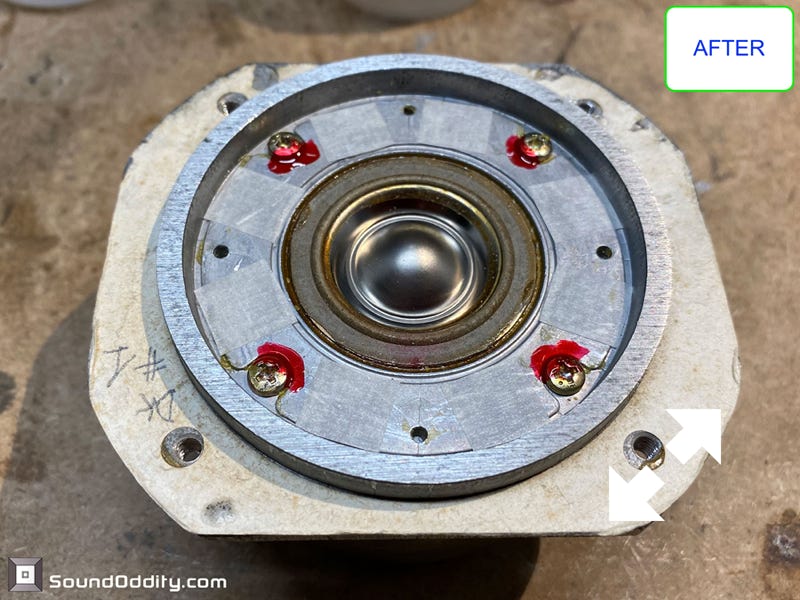

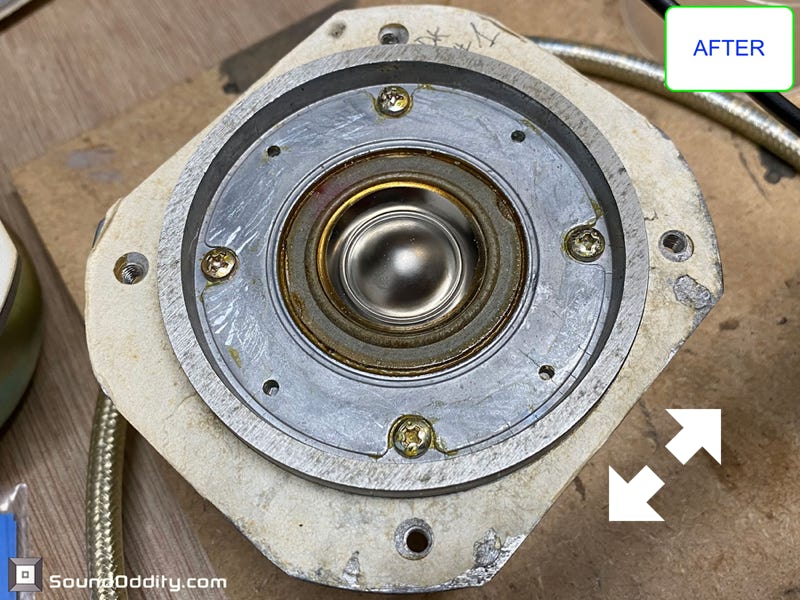

Tweeter #2 Après restauration, vis bloquées par vernis

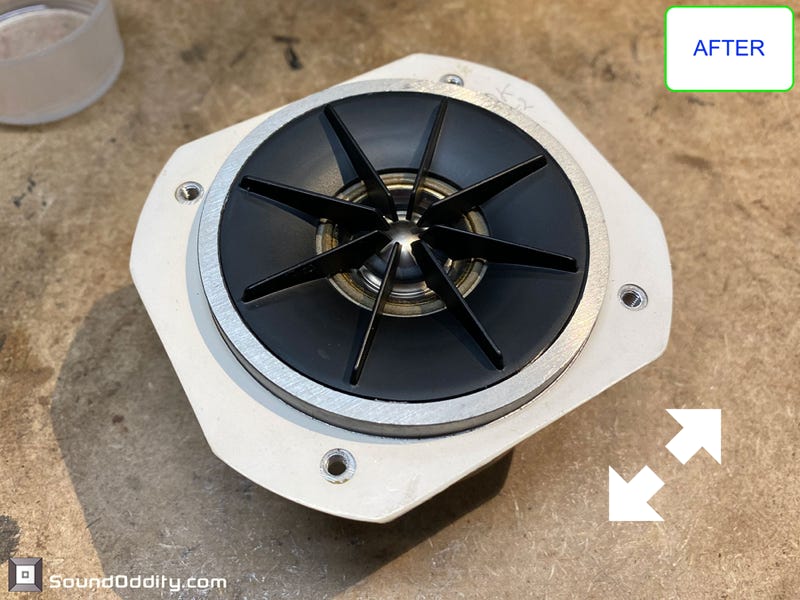

Tweeter #2 Après restauration

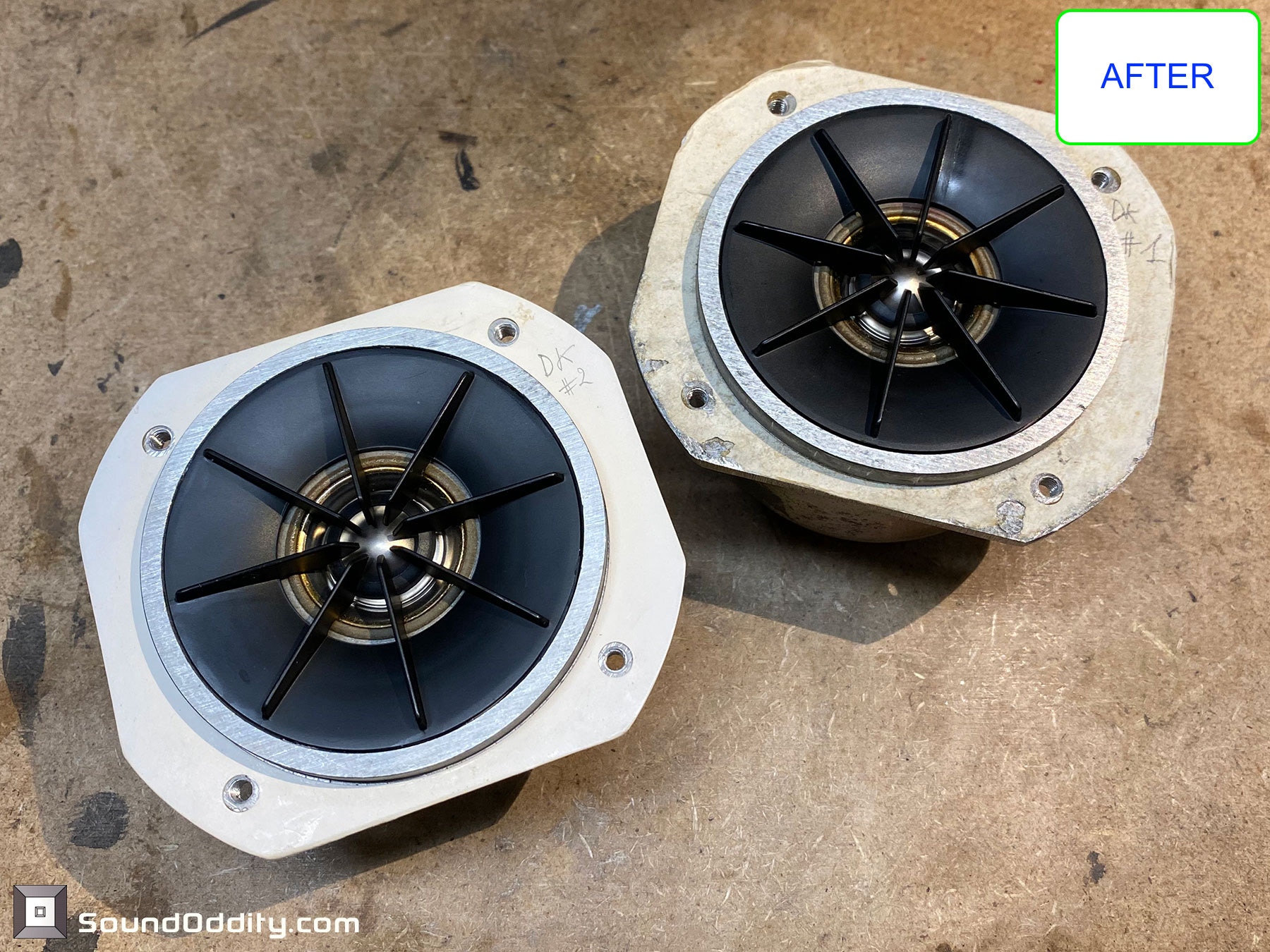

Paire de tweeters de Sony SS-G7 Après restauration

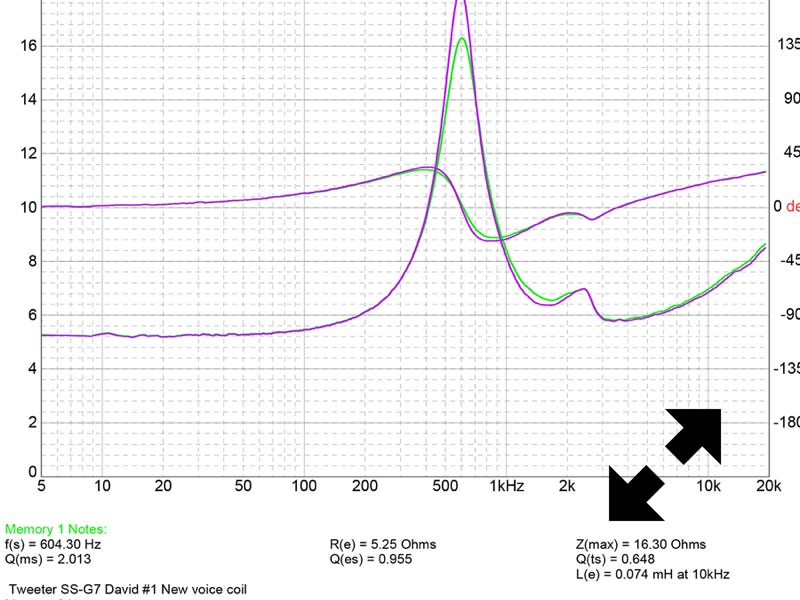

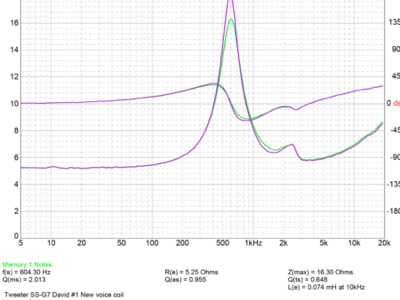

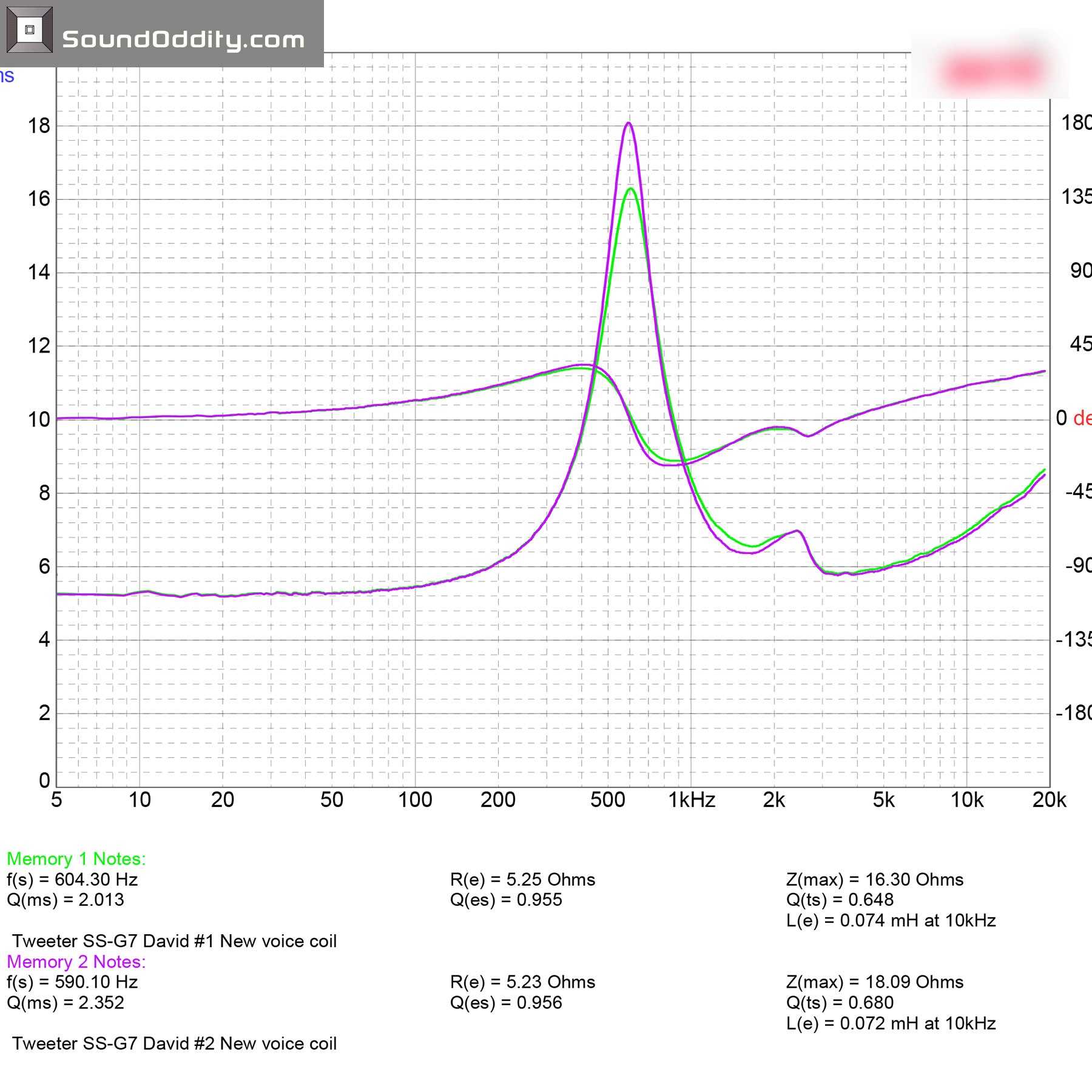

Impédance des deux tweeters Après restauration

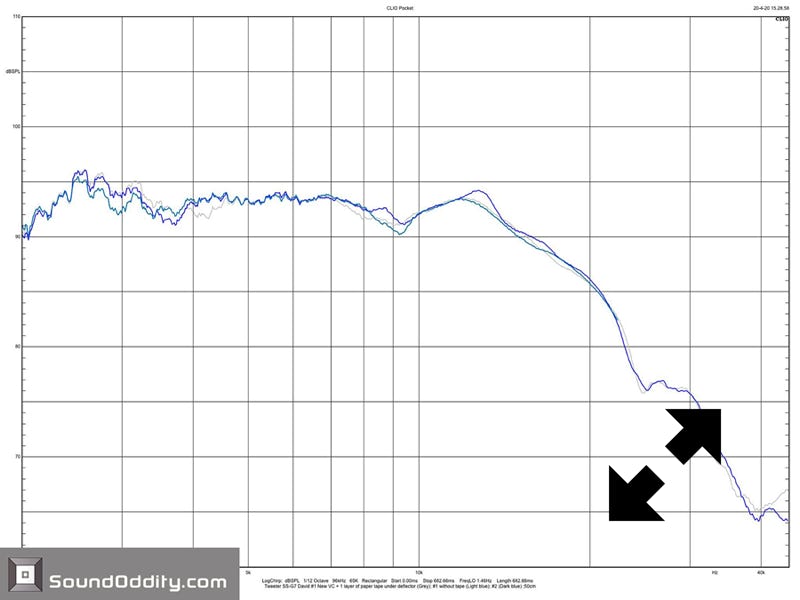

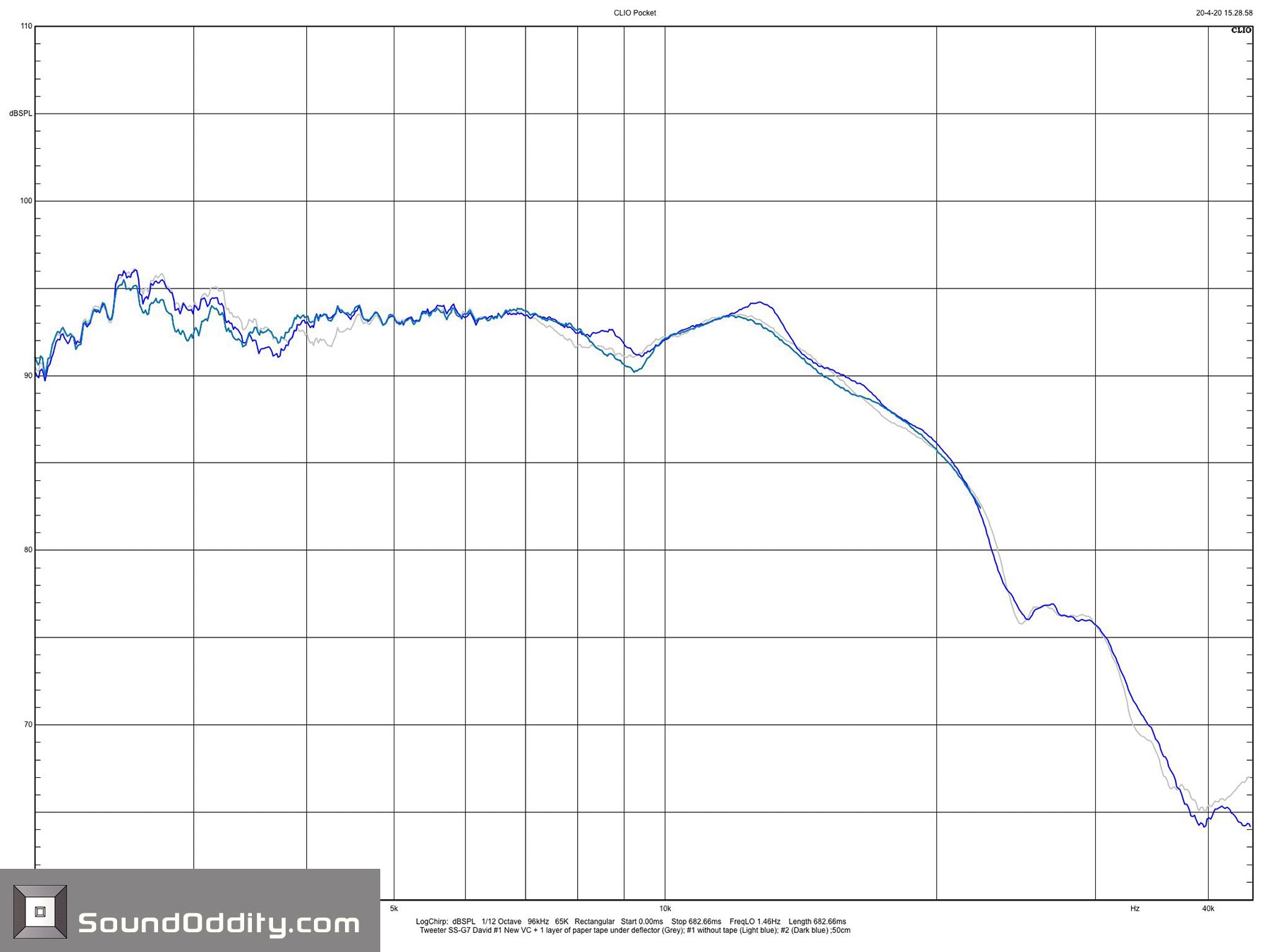

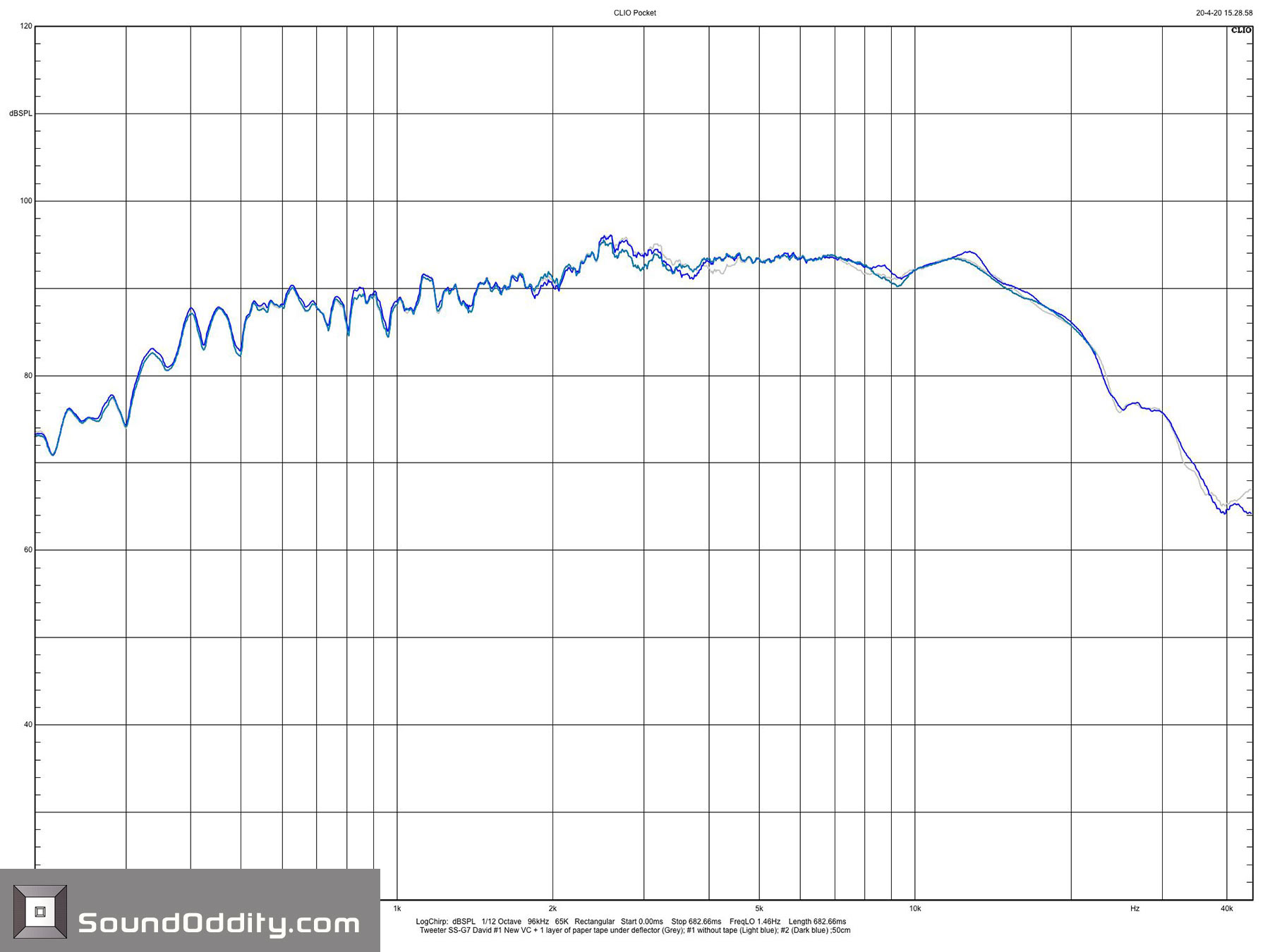

Mesure dans l’axe des tweeters, 1W 1m, notez la différence sur le creux à 9KHz en fonction de la position du déflecteur…

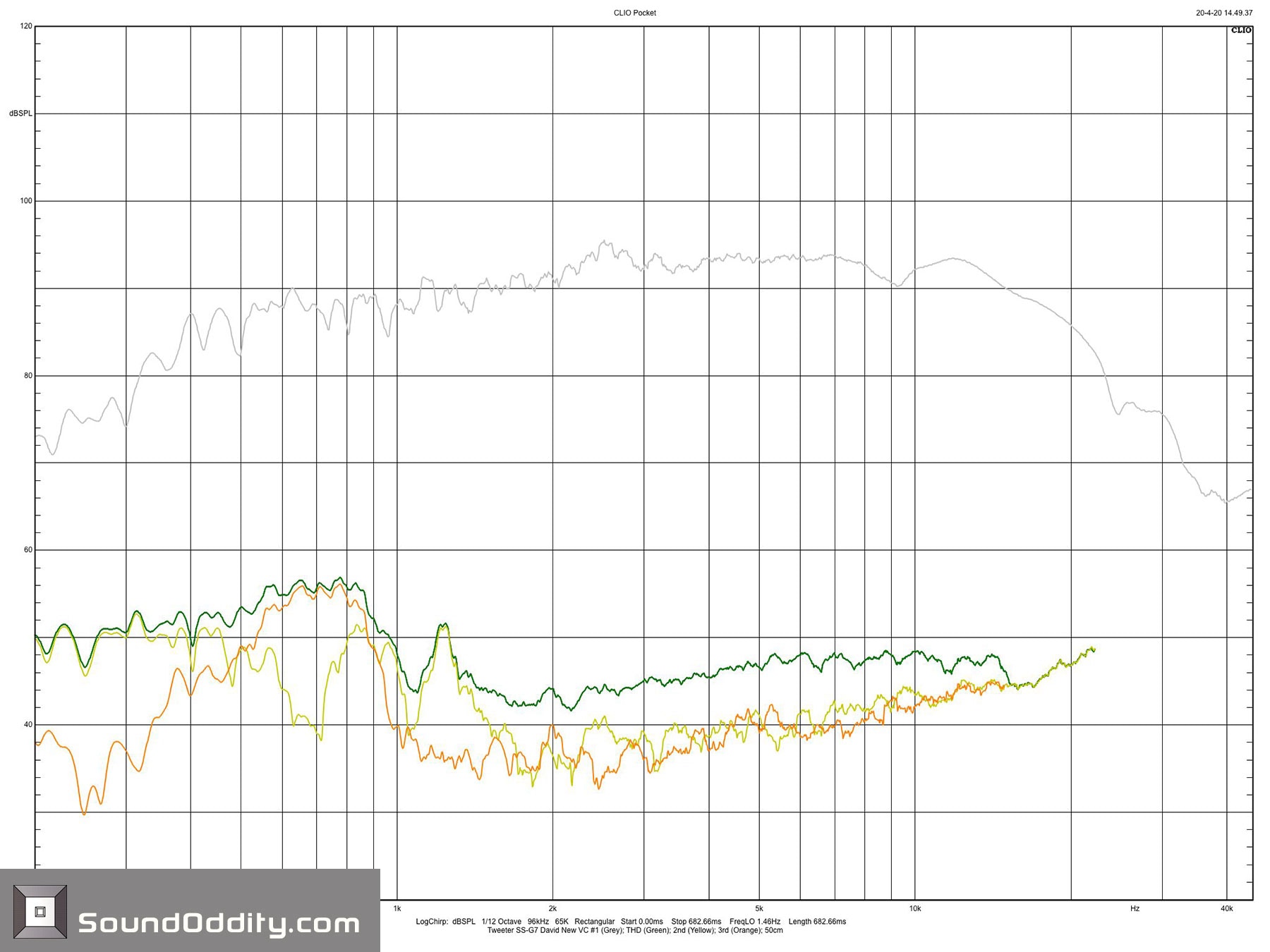

Réponse dans l’axe du tweeter #1 sans cales sous le déflecteur

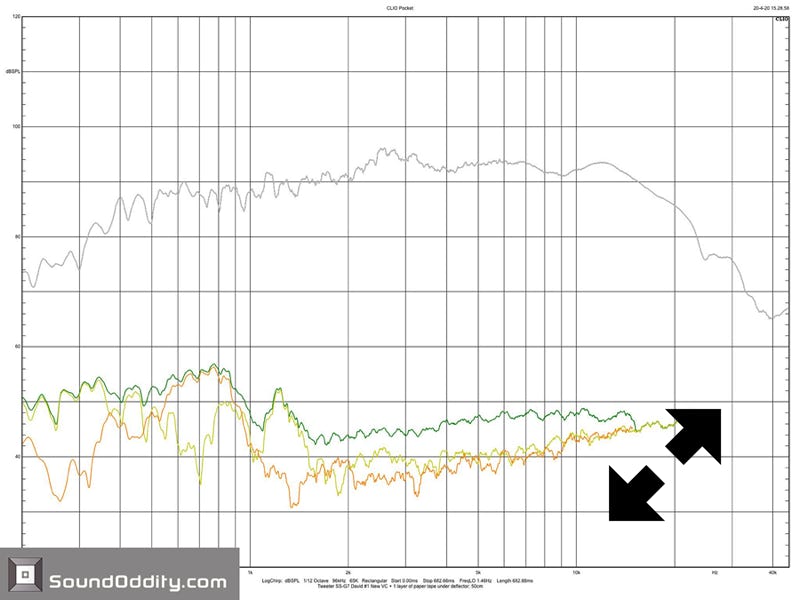

Réponse dans l’axe du tweeter #1 avec cales sous le déflecteur
