Restauration #1 - Restauration #2
- Diagnostic : Suspensions et mousses acoustiques désagrégées, membranes abîmées, corrosion des vis, chassis abîmé…
- Travaux réalisés : Restauration des membranes, remplacement des suspensions et des mousses acoustiques, nettoyage des entre fers, restauration des chassis, remplacement des vis, mesures d’impédance
- Faits notables : Les problèmes rencontrés ici seront plus ou moins systématiques pour cette référence de haut-parleur. Ces suspensions ont été achetées sur internet mais depuis Sound Oddity utilise ses propre suspensions en cuir synthétique traité. Contrairement aux autres tweeters Focal, ceux ci utilisent directement les fils de bobine pour la connexion externe et ils fonctionnent toujours !
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

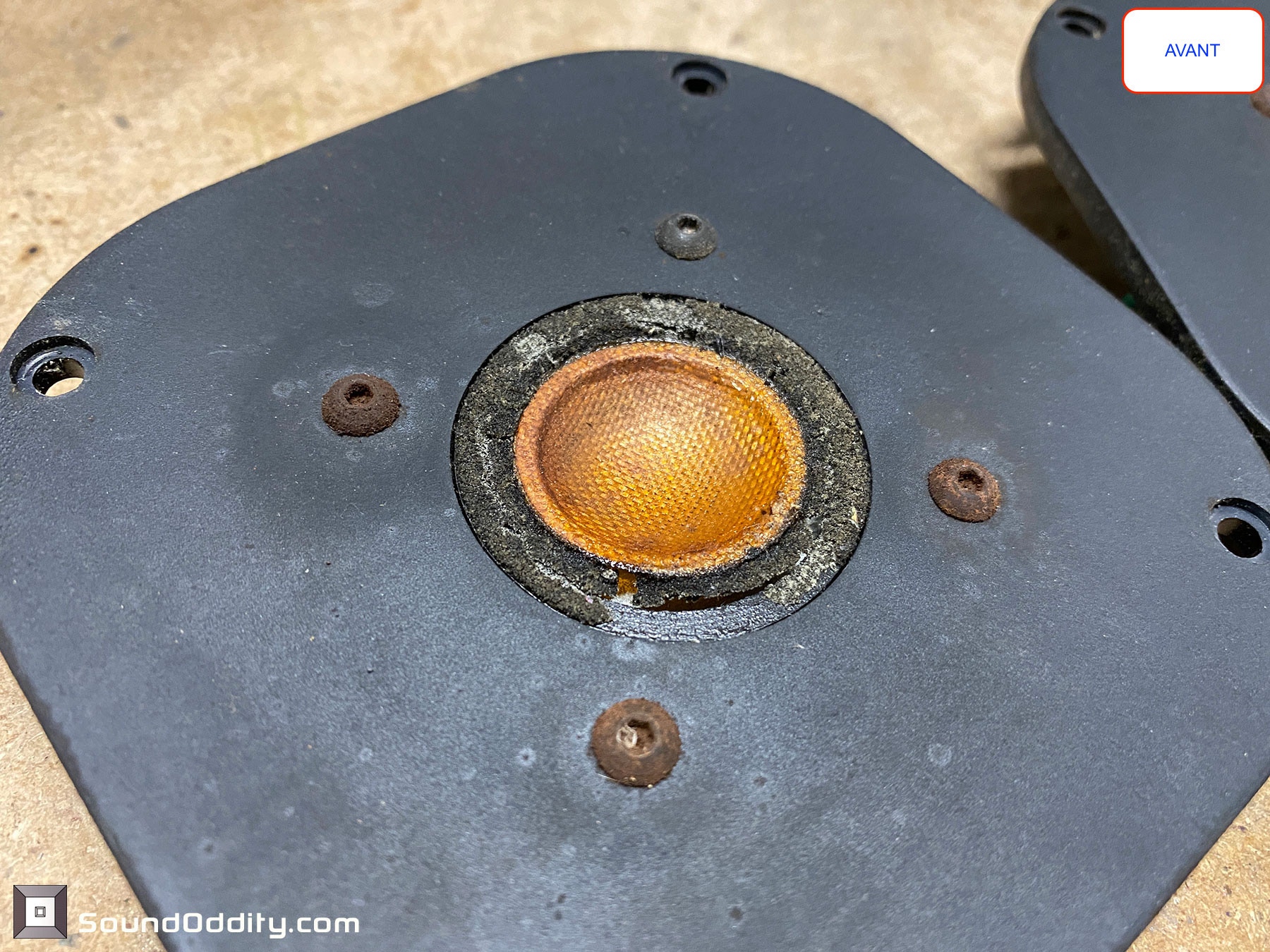

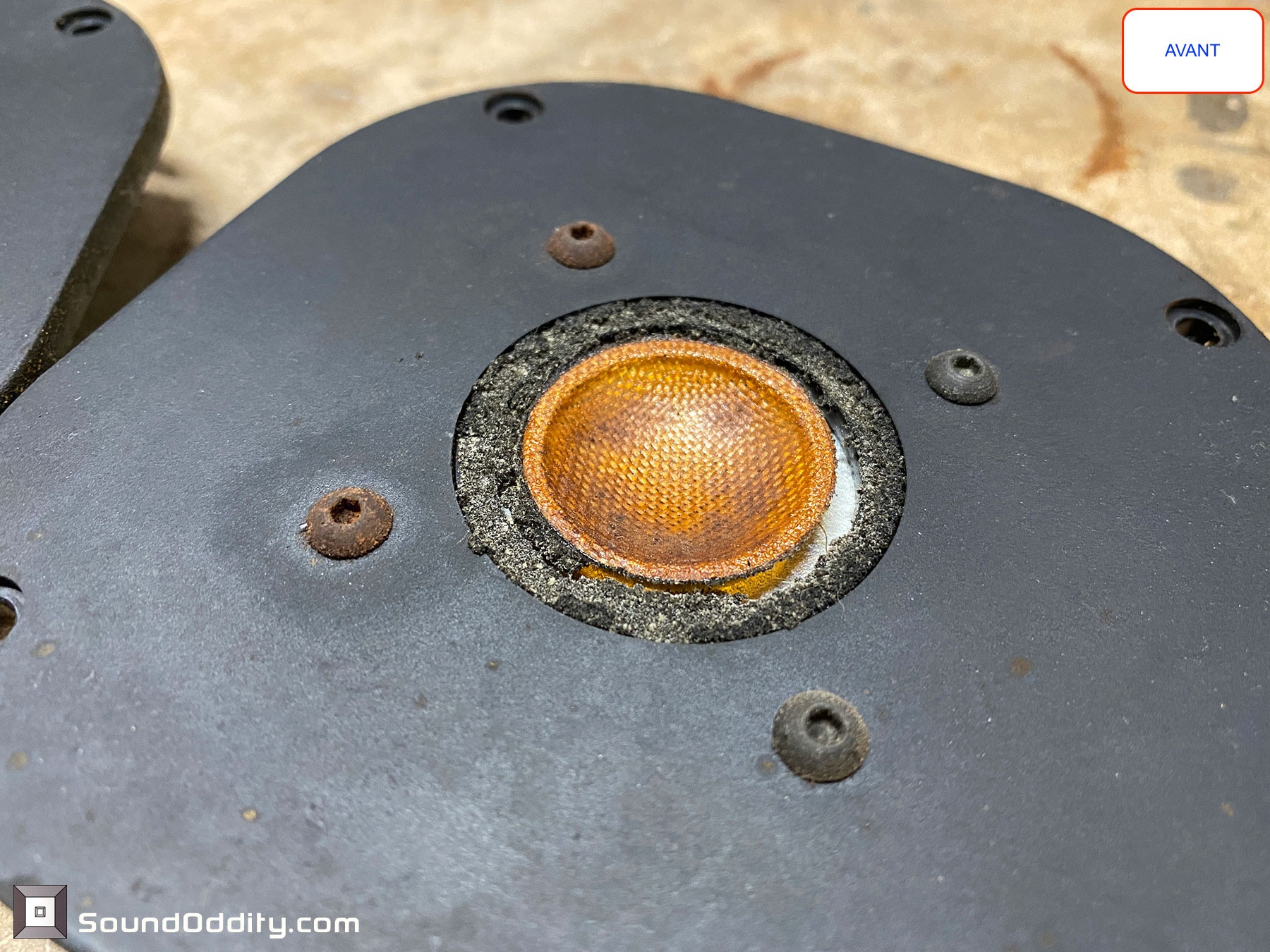

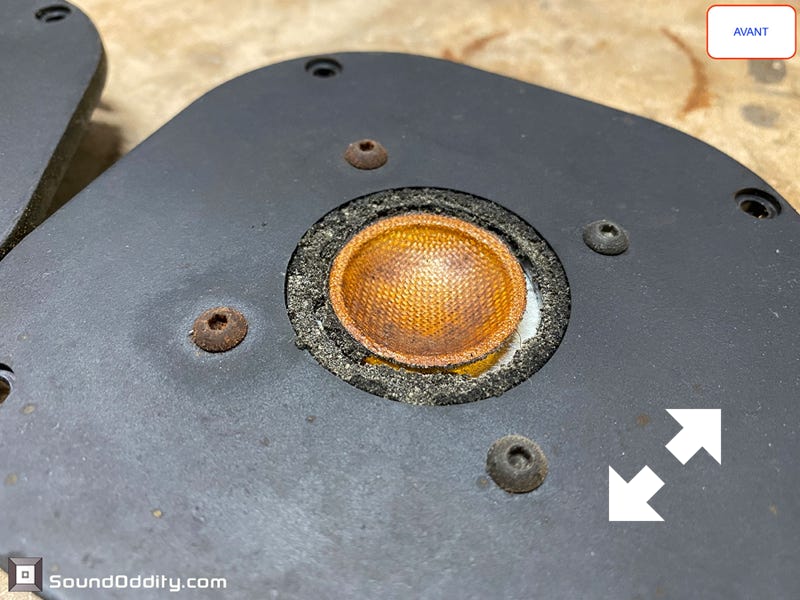

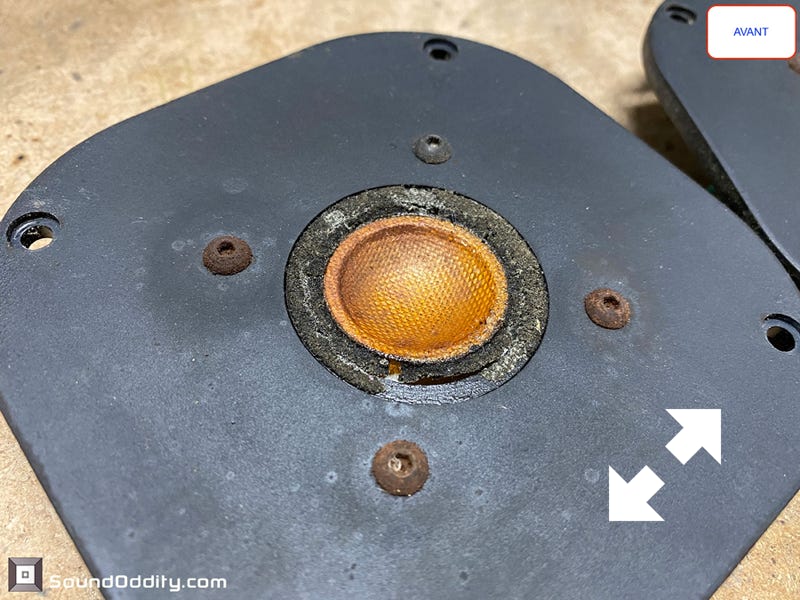

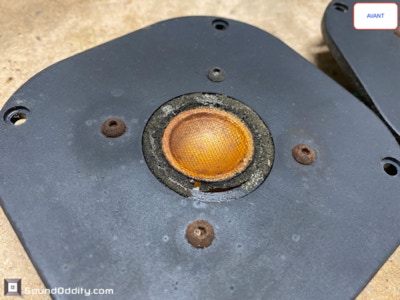

Tweeter #1 Avant restauration

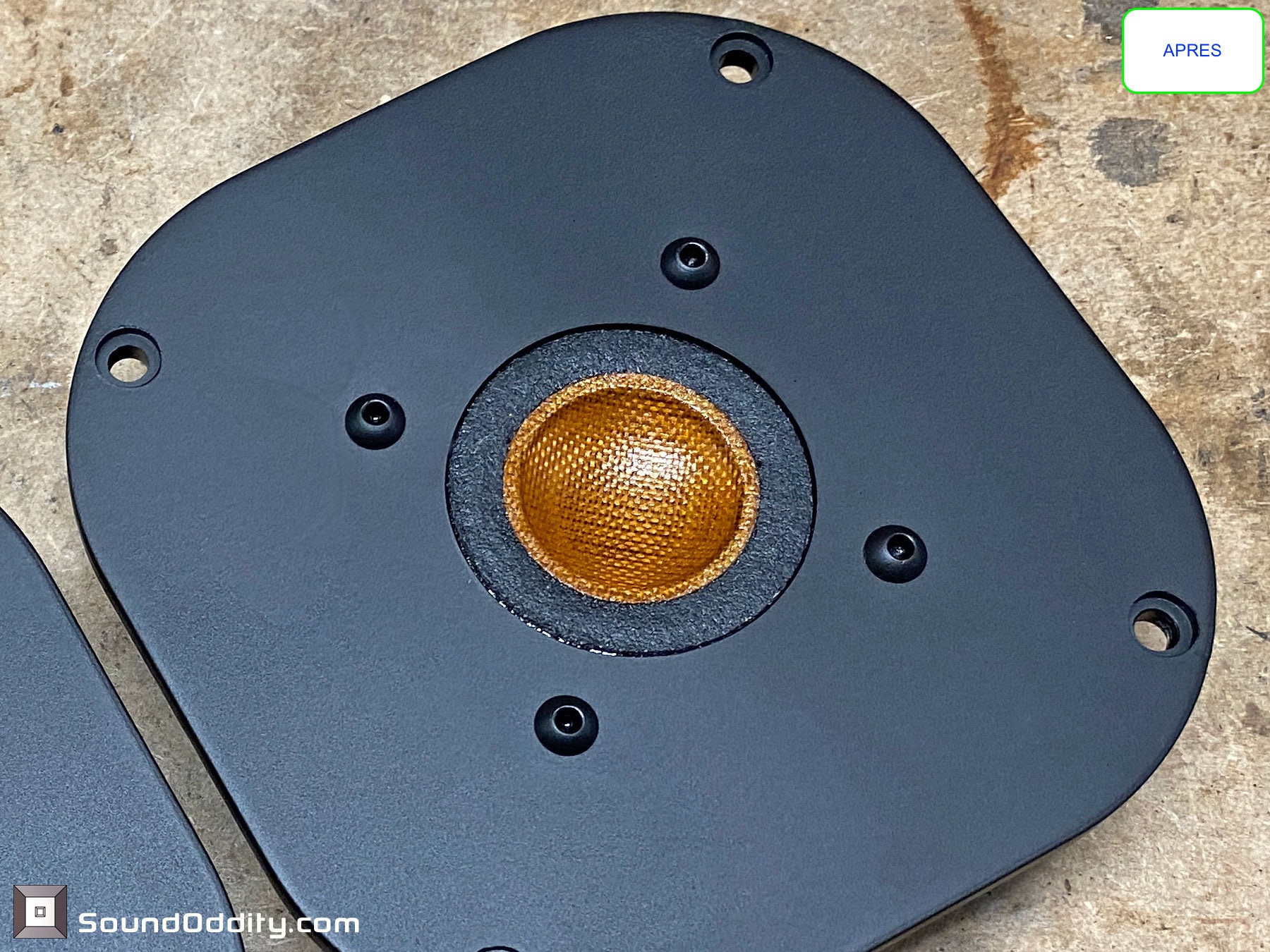

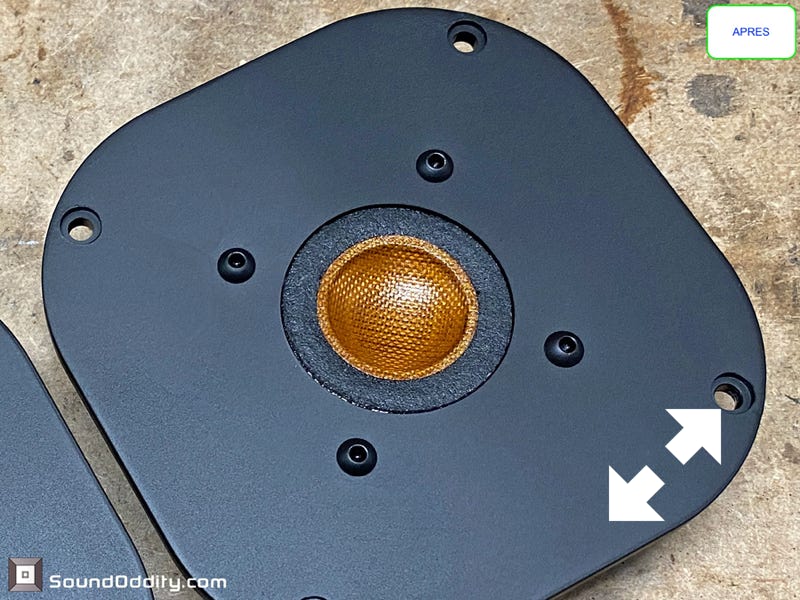

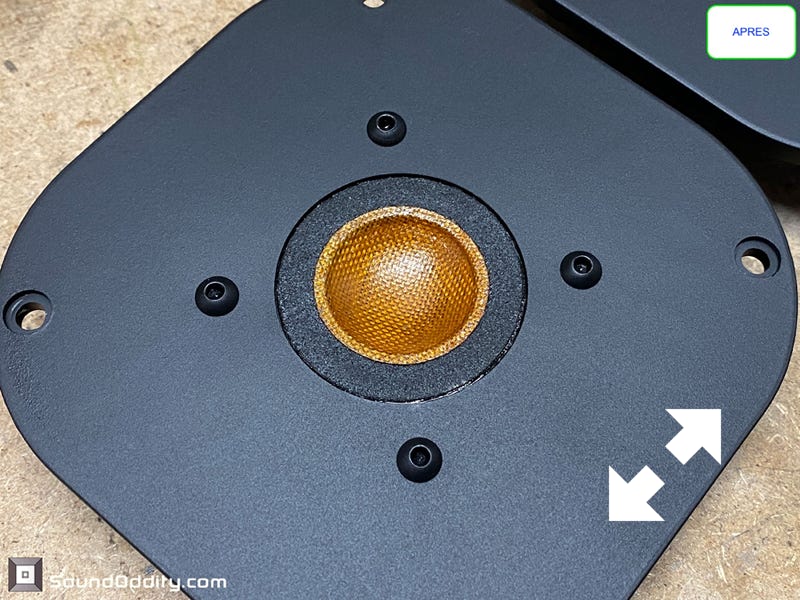

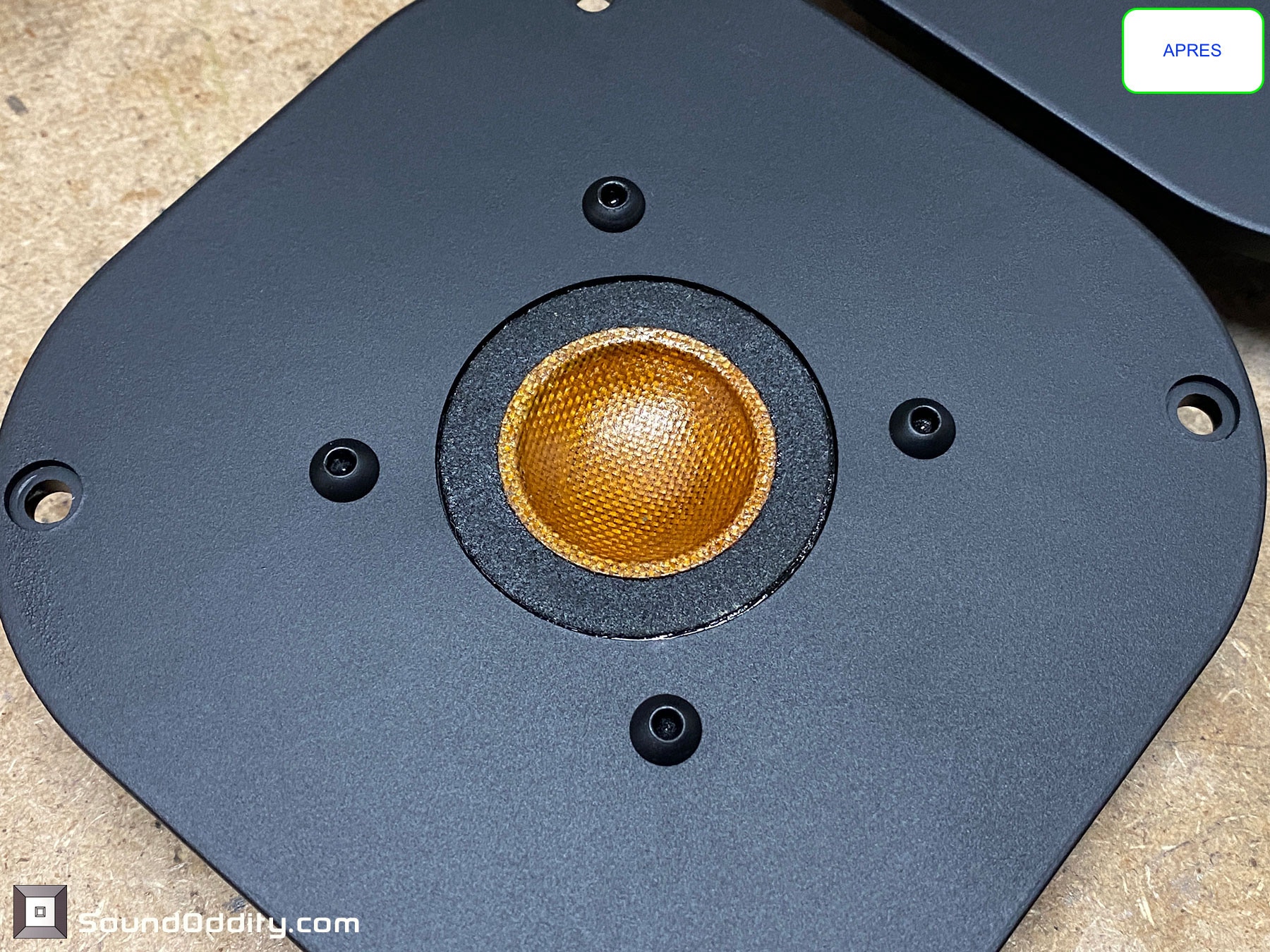

Tweeter #1 Après restauration, les vis ont été remplacées

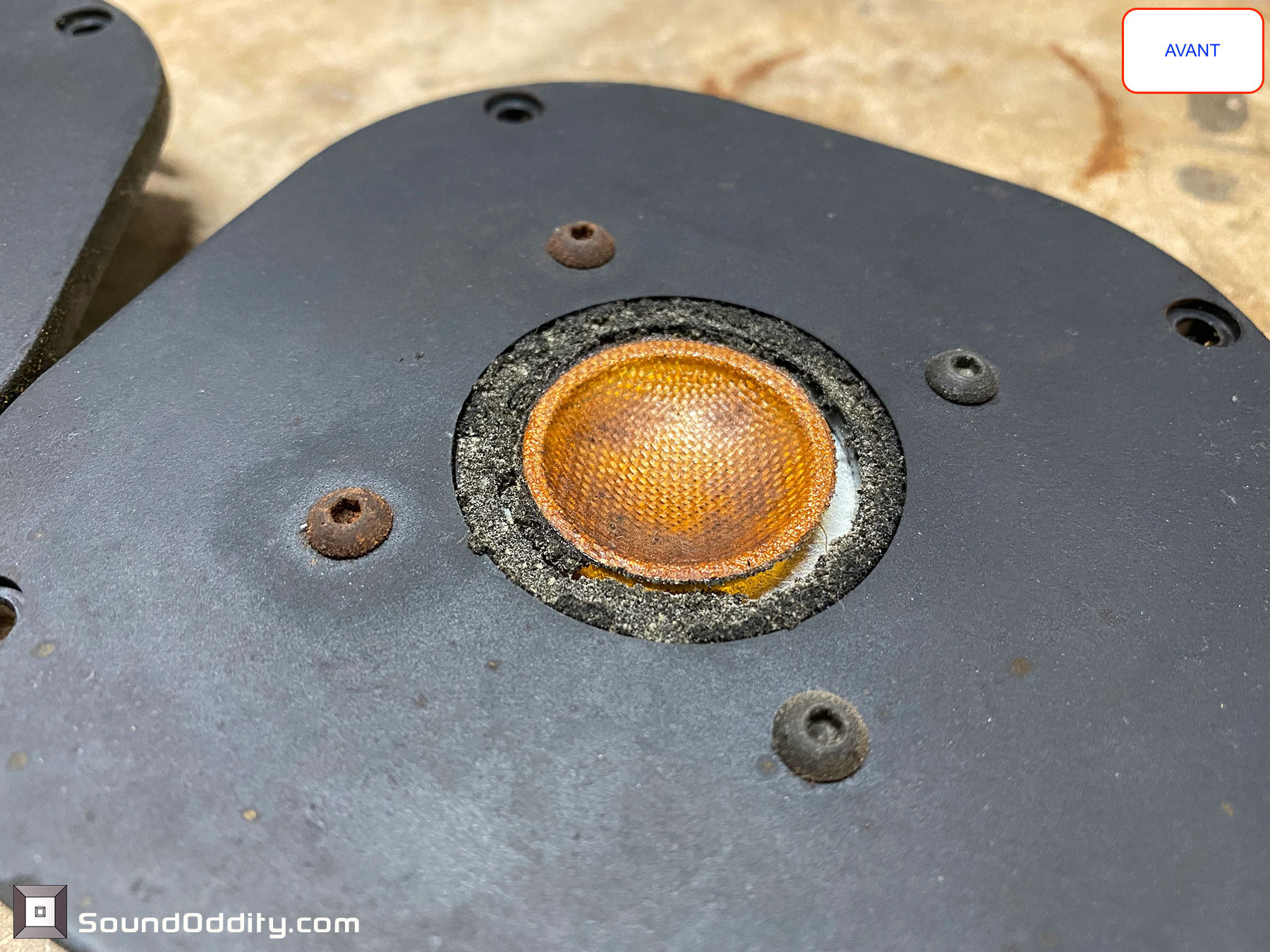

Tweeter #2 Avant restauration
Tweeter #1 Après restauration, les vis ont été remplacées

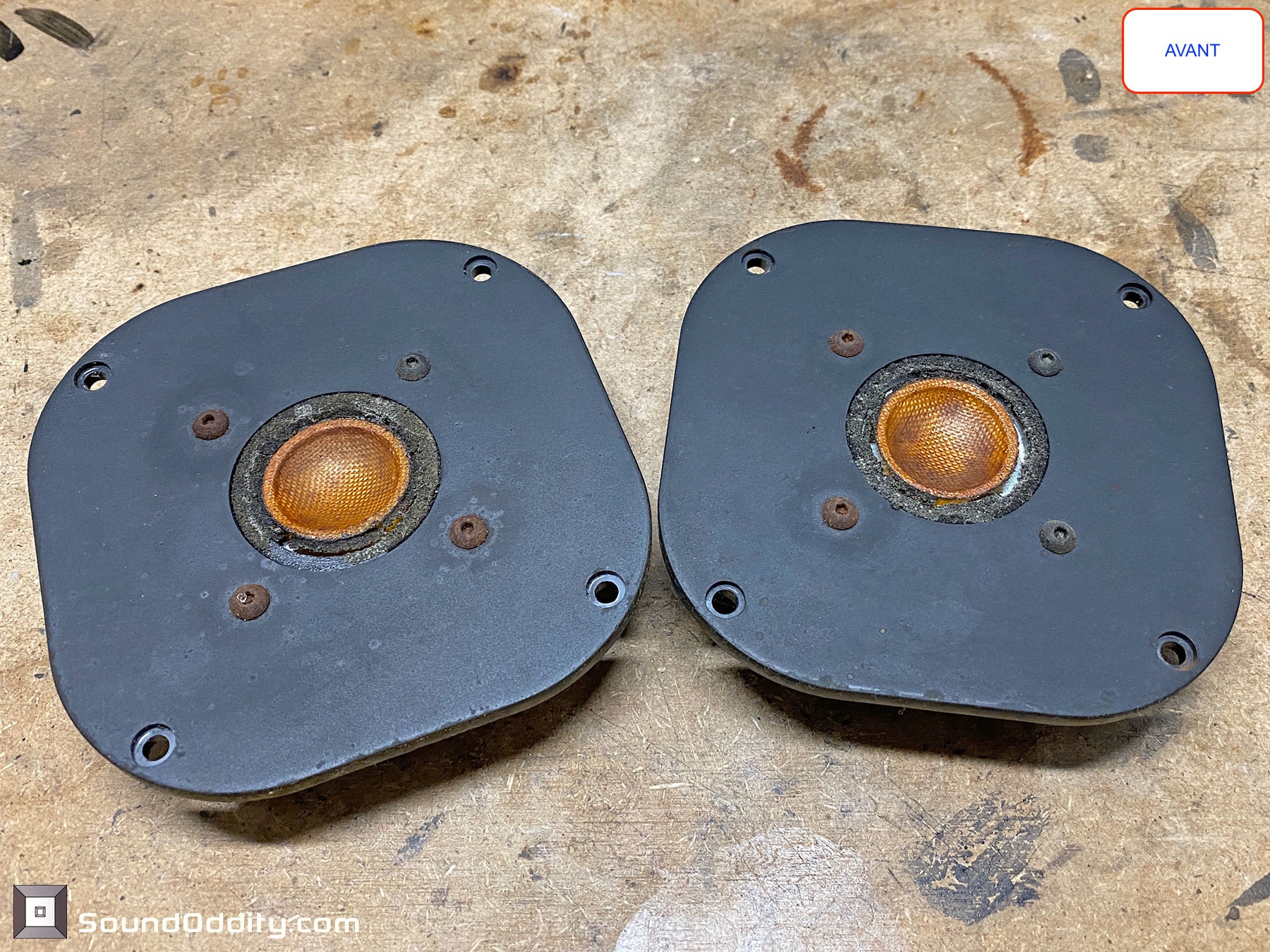

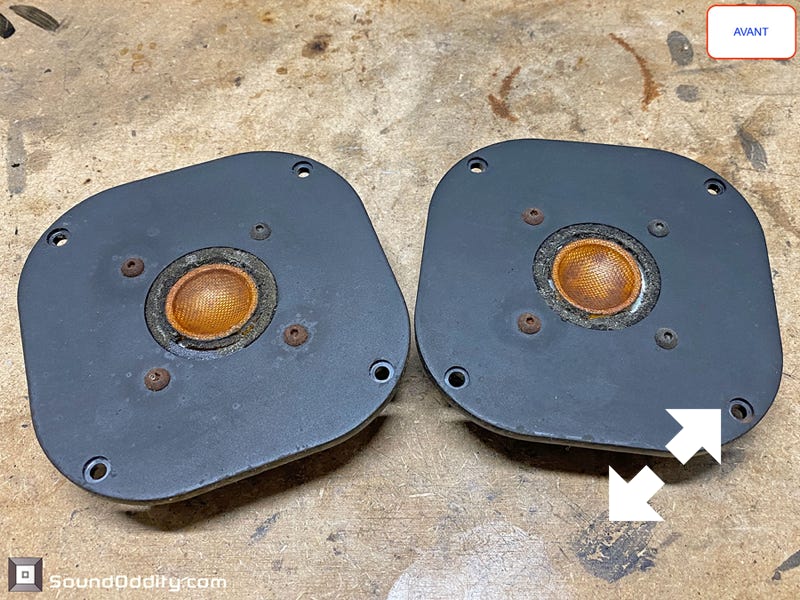

Les deux tweeters Avant restauration

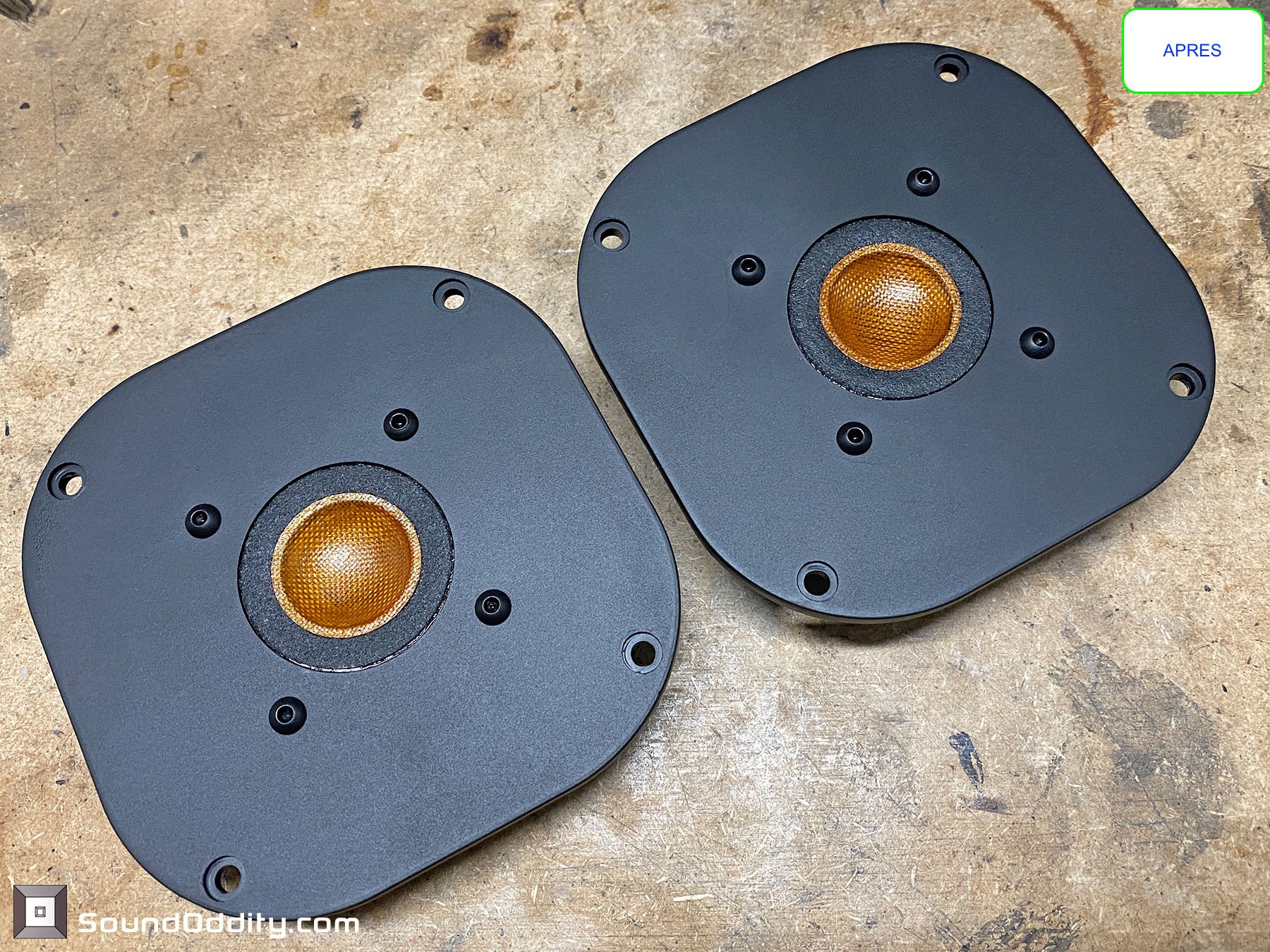

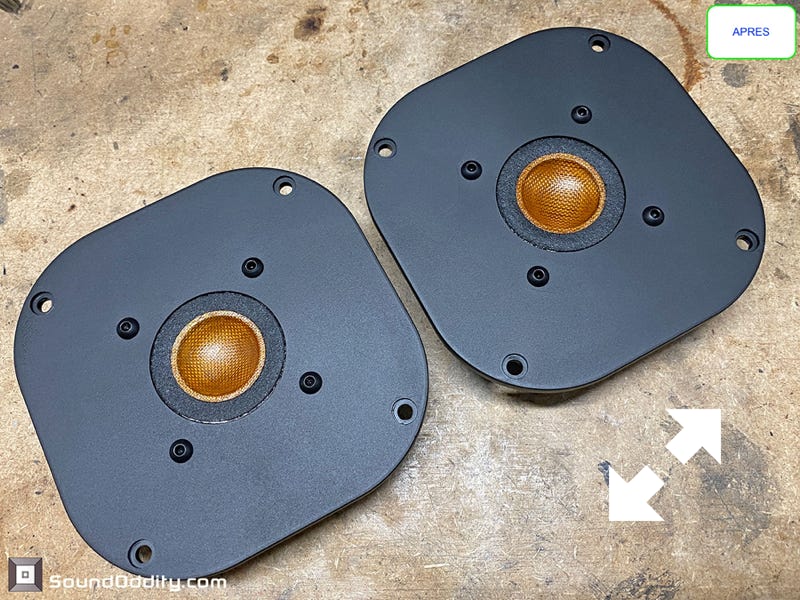

Les deux tweeters Après restauration

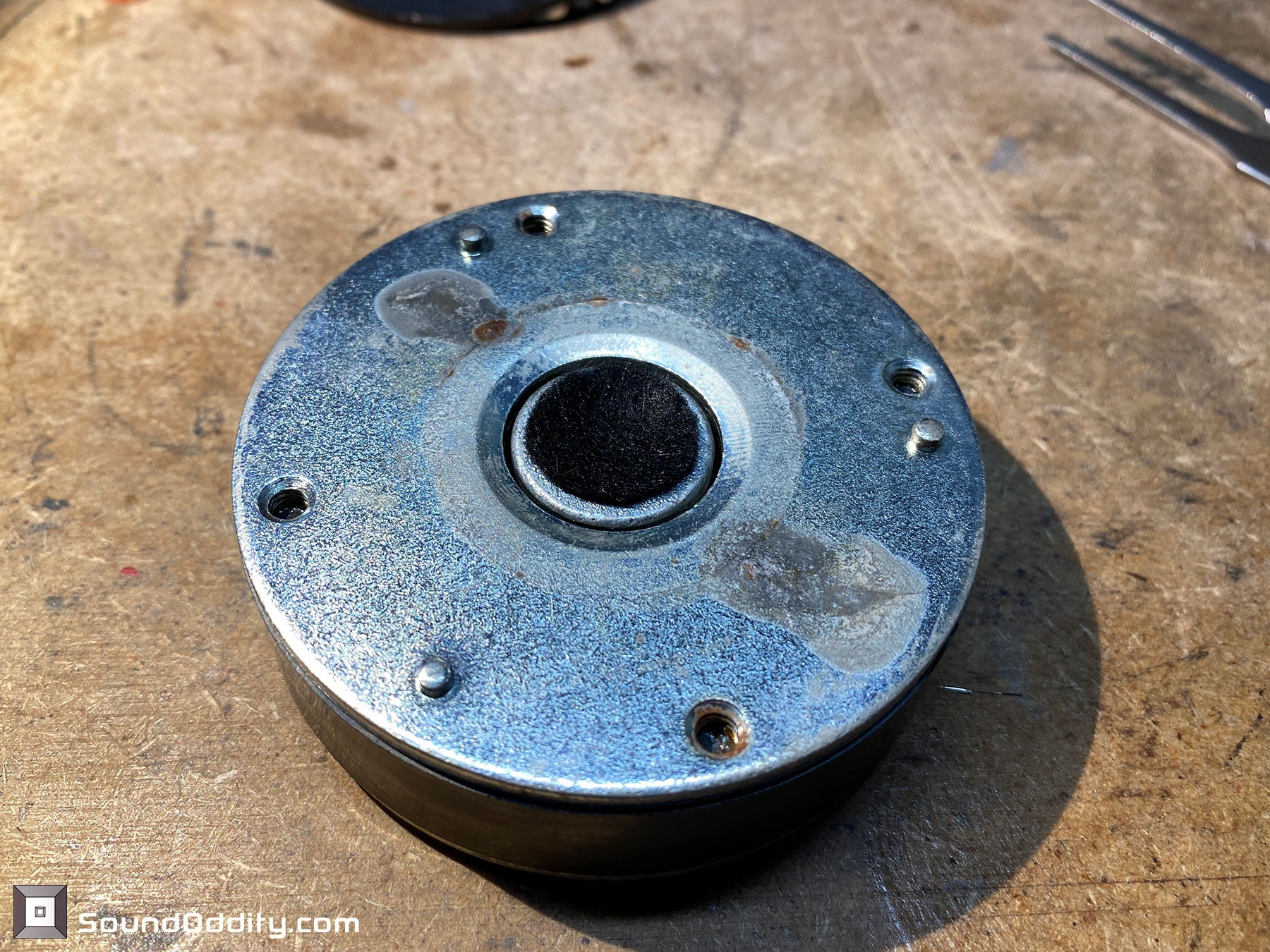

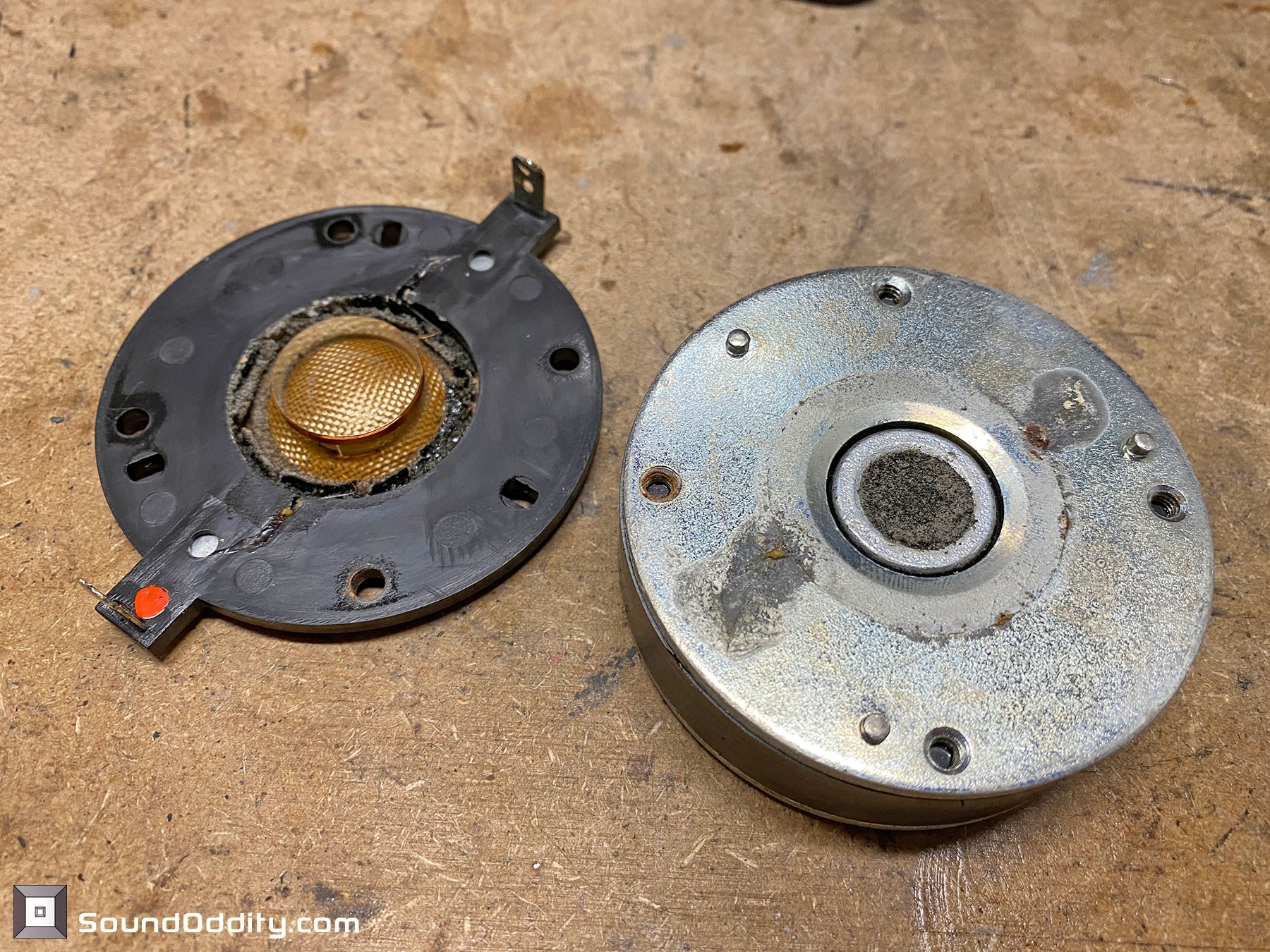

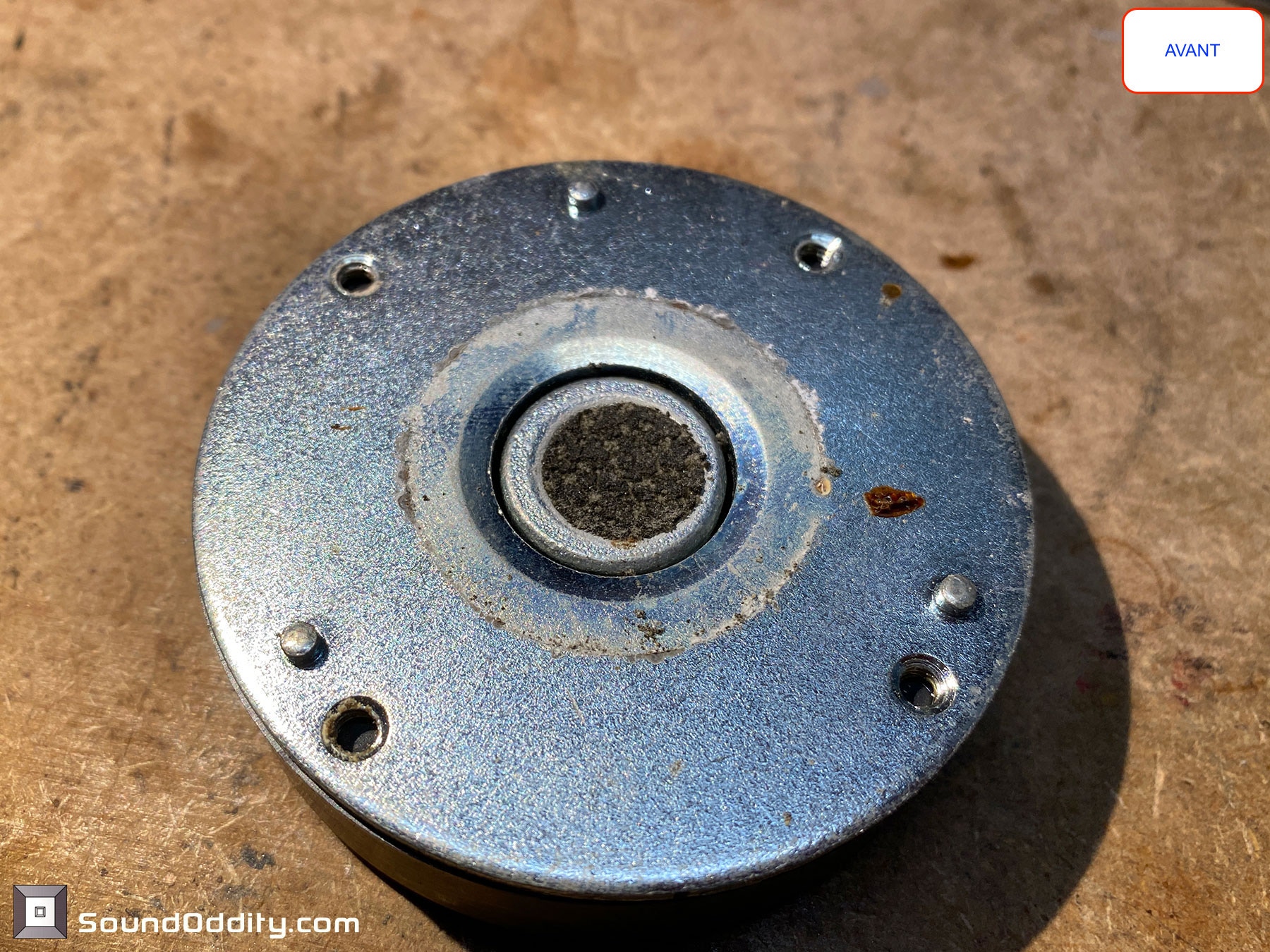

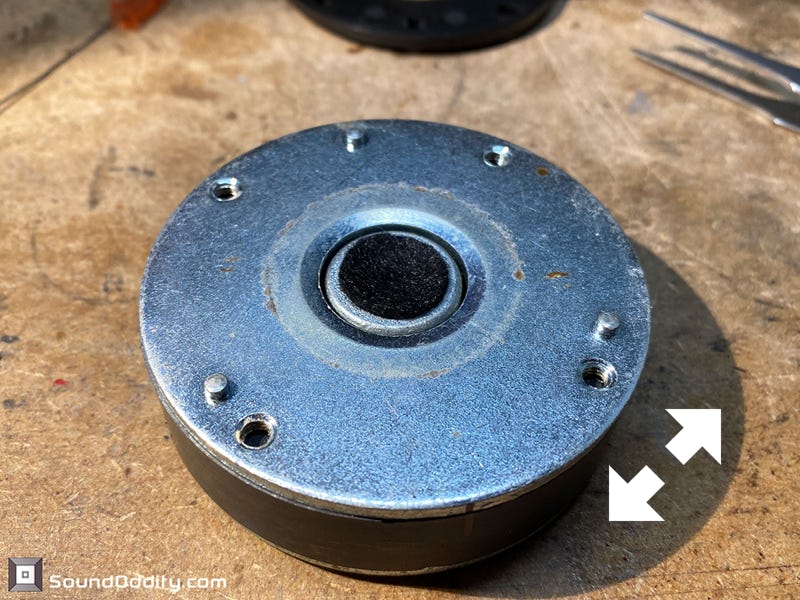

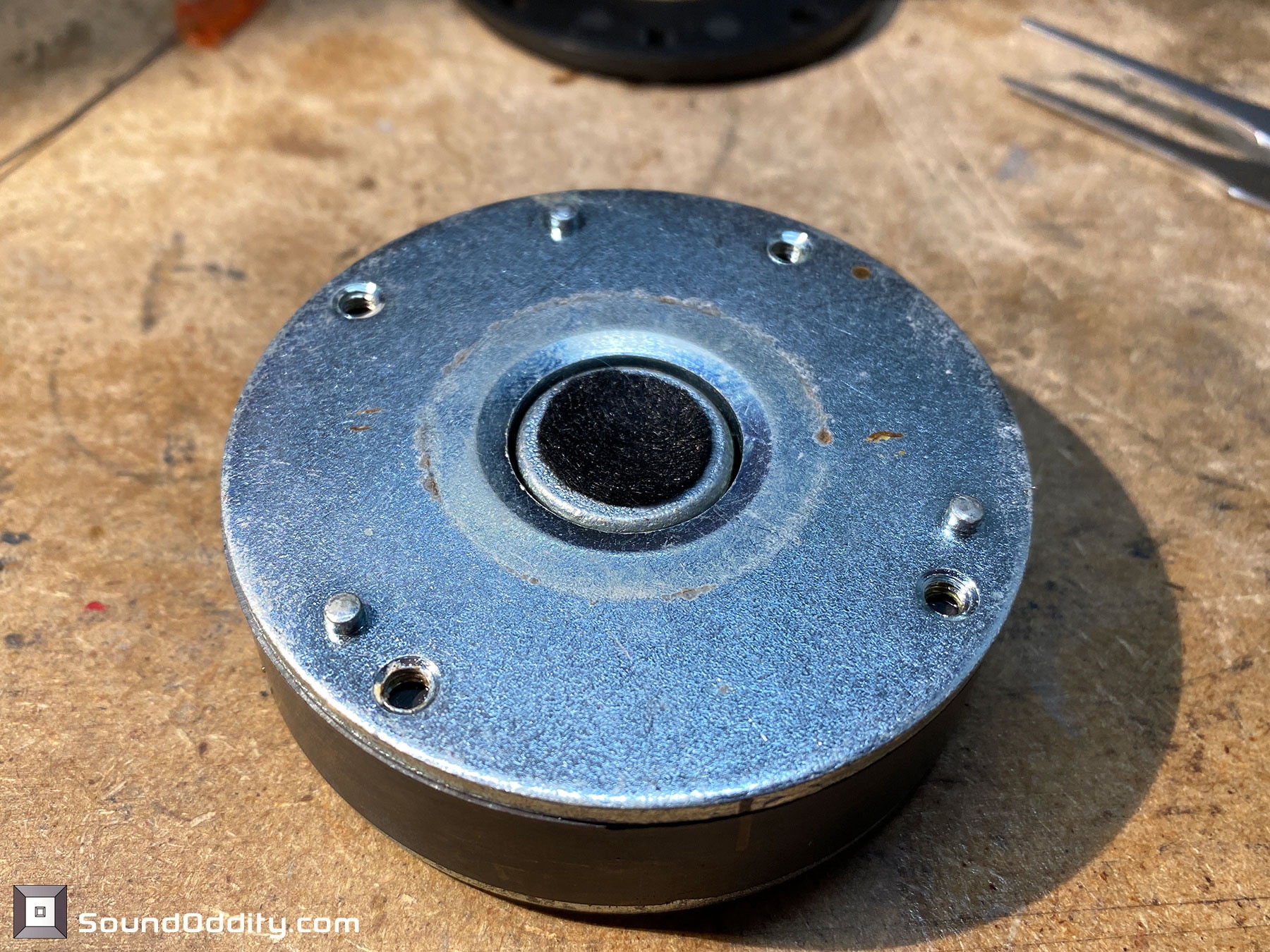

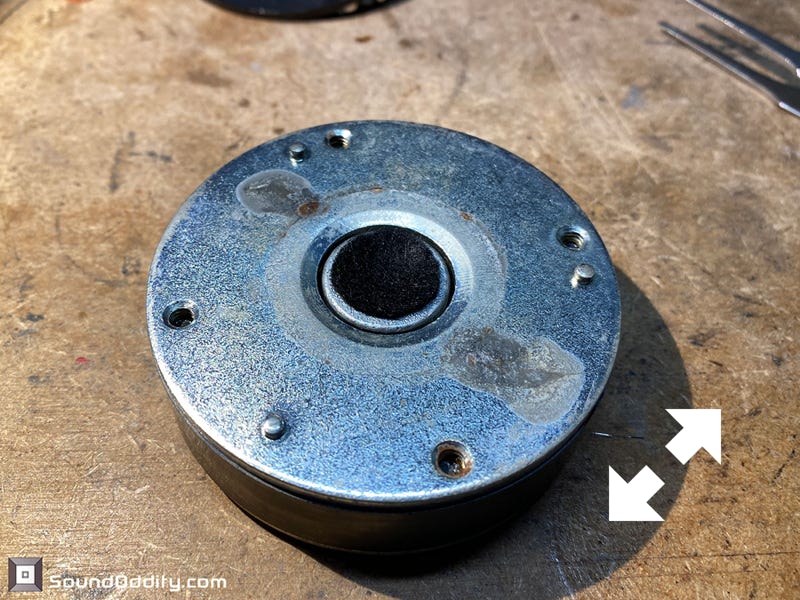

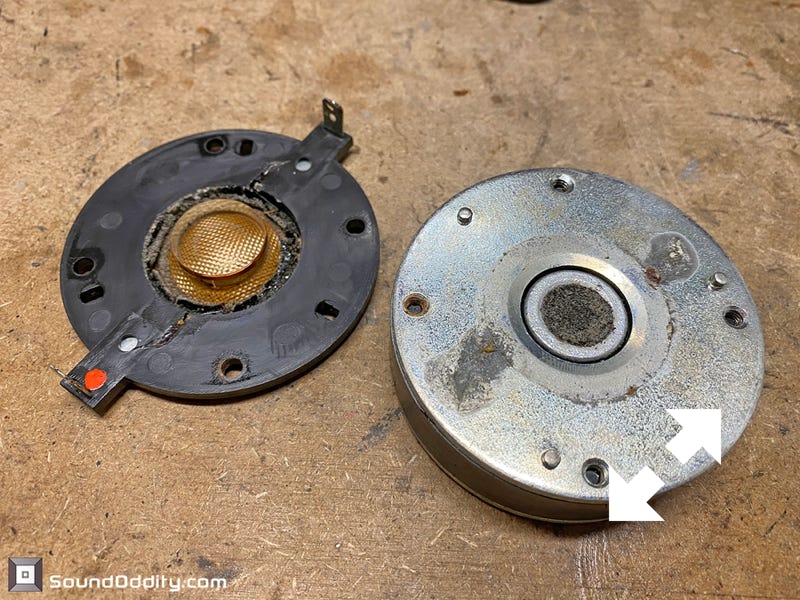

Inspection des moteurs et des bobines

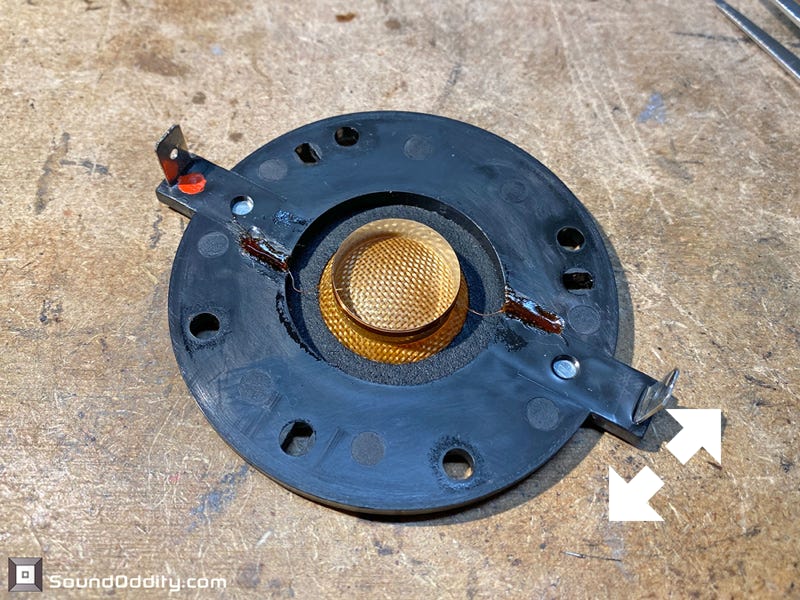

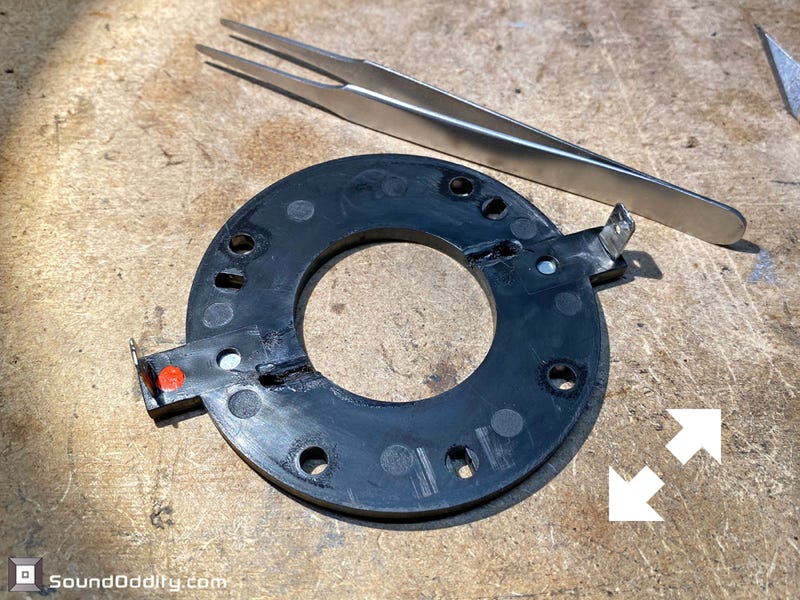

Les fils de bobine sont d’origine utilisés pour être connectés aux cosses externes, cette méthode semble la mieux resister au temps

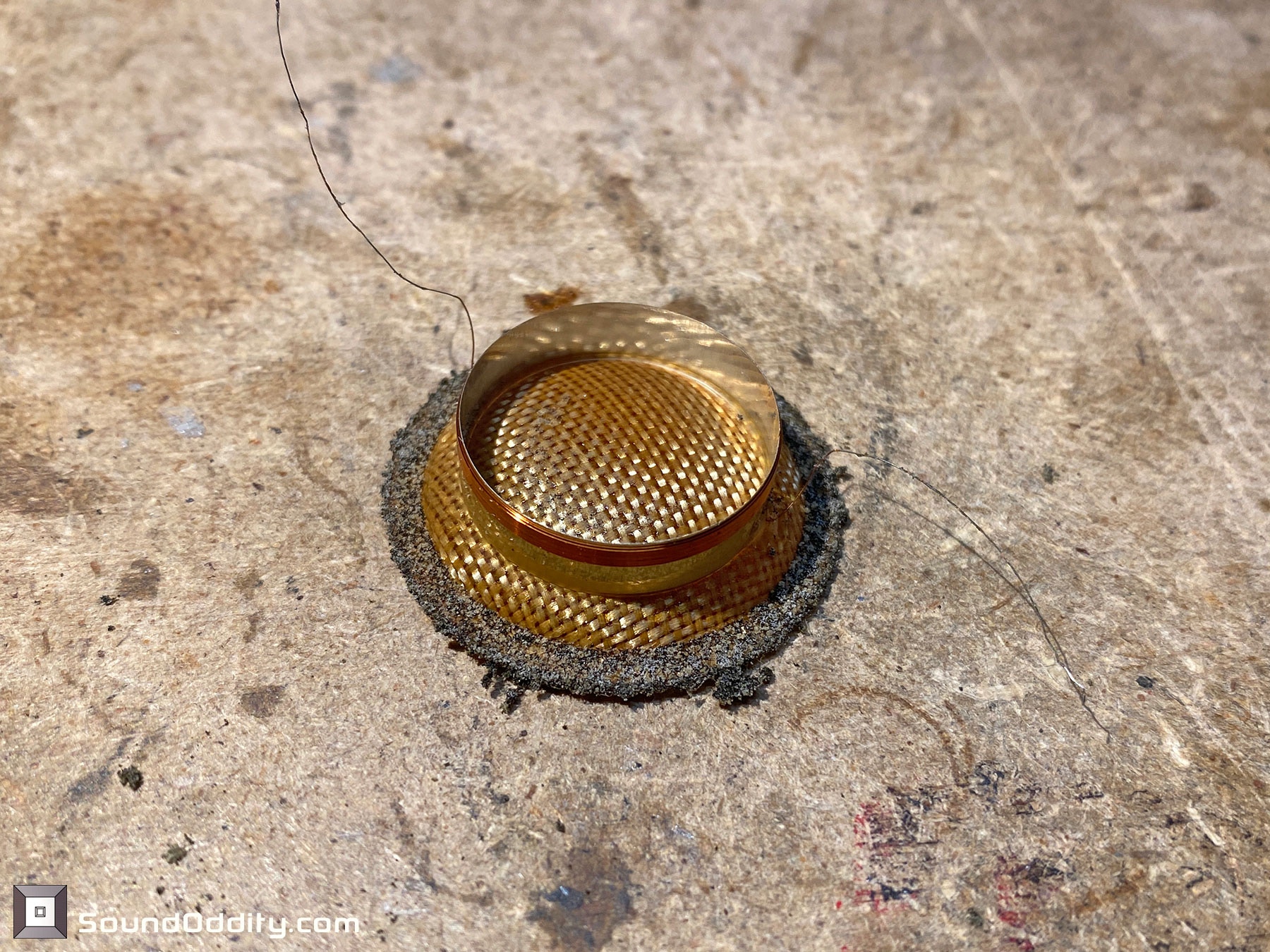

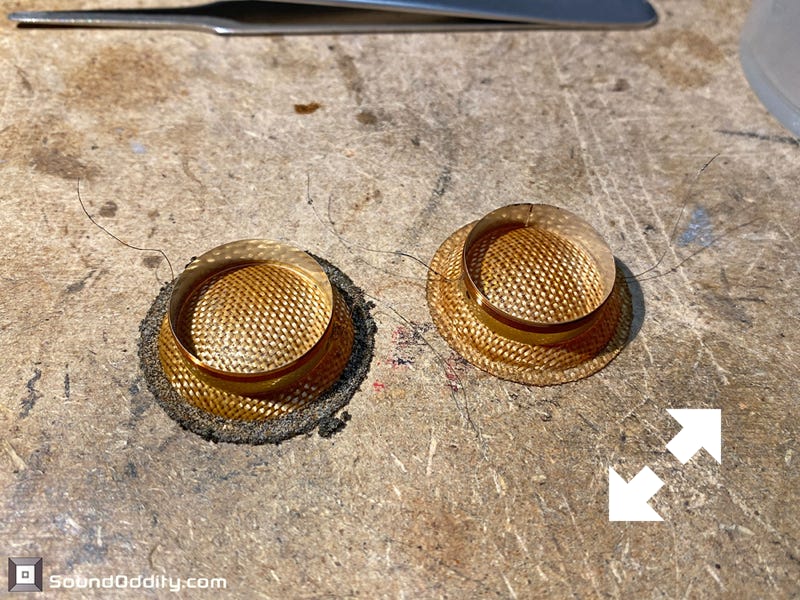

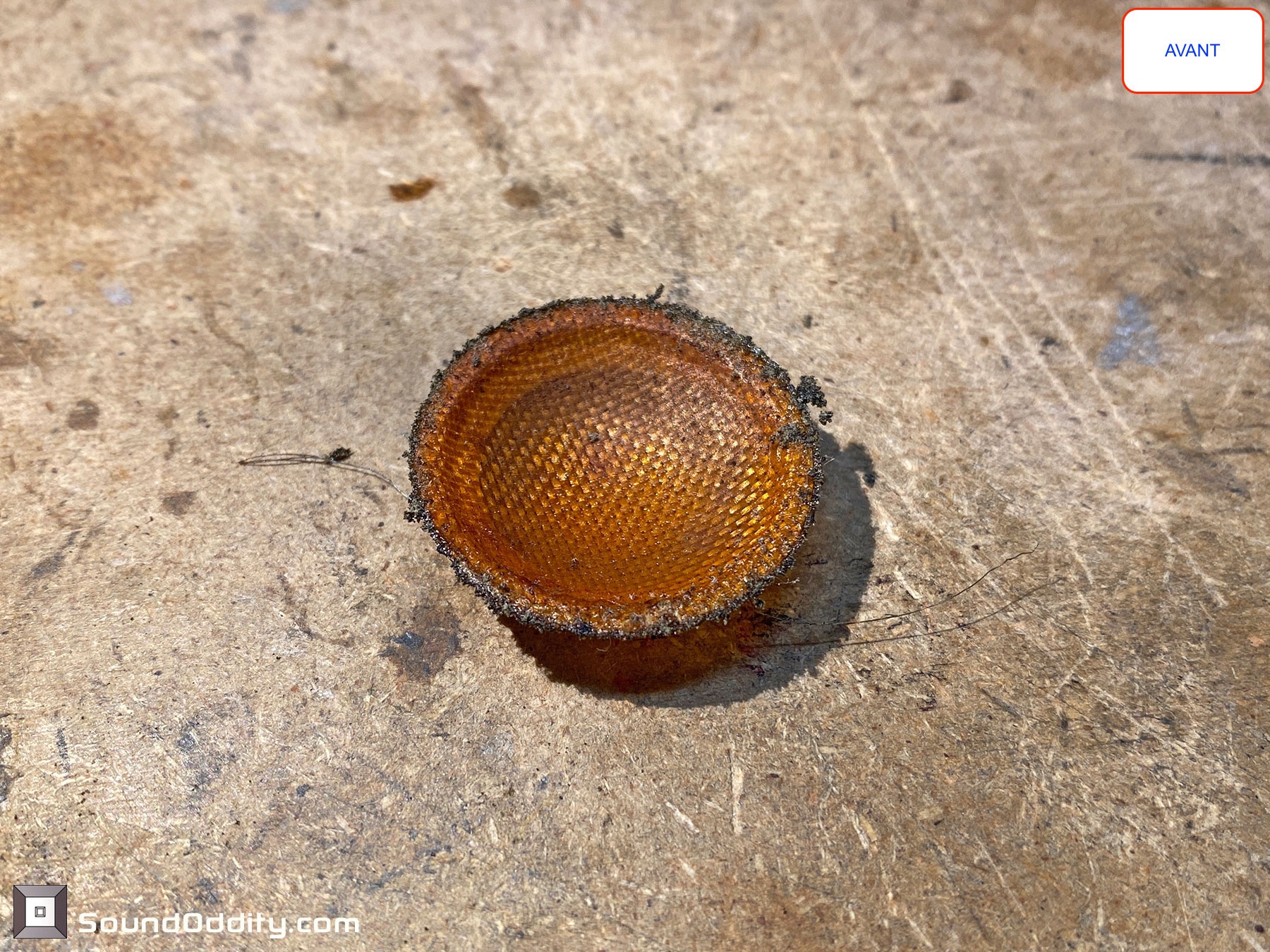

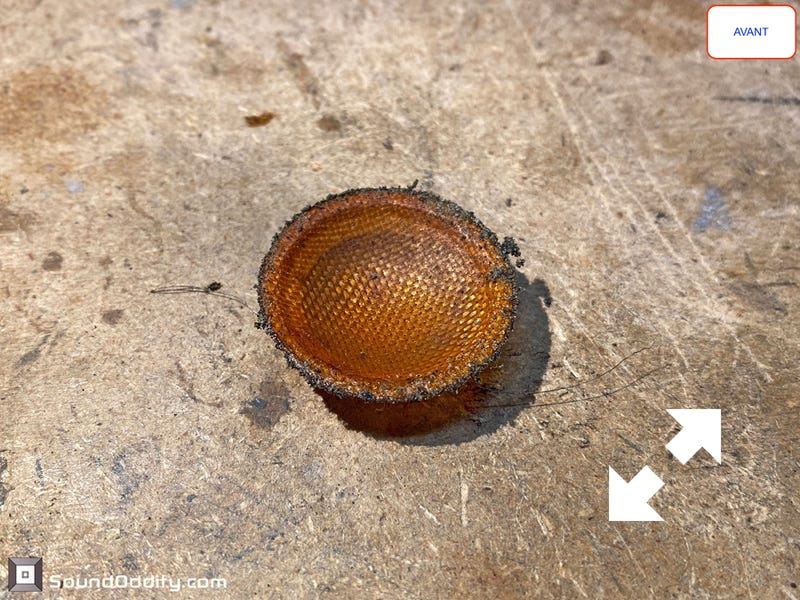

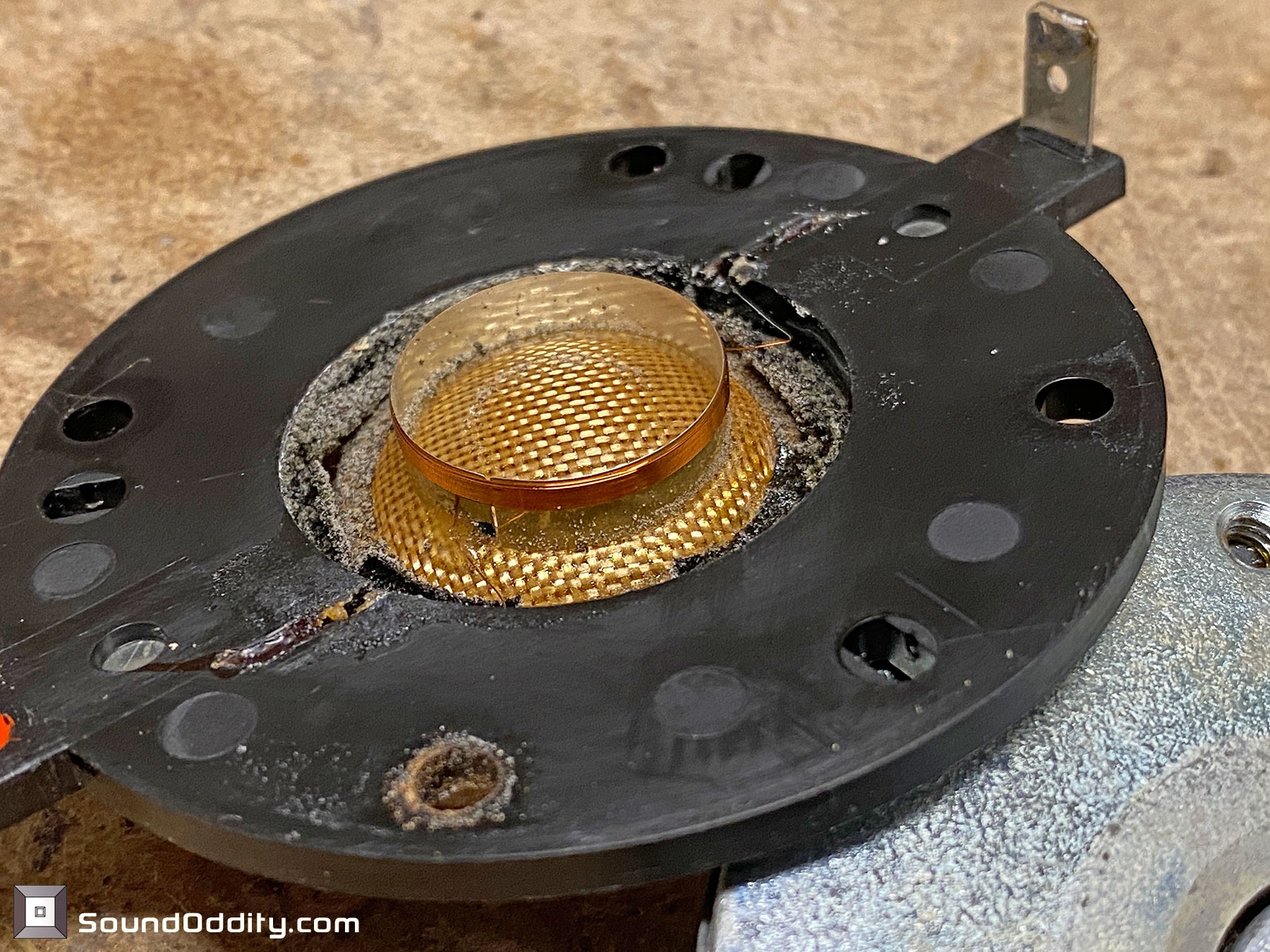

Arrière de l’équipage mobile avant nettoyage

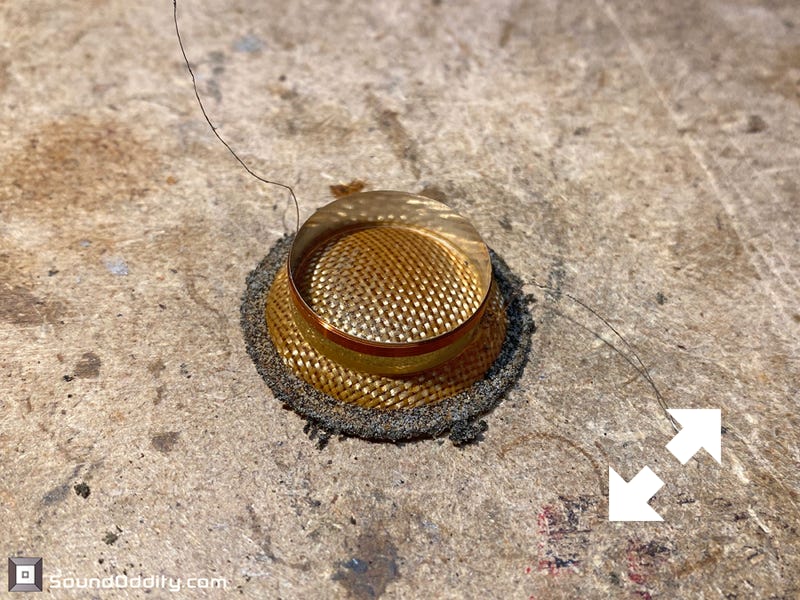

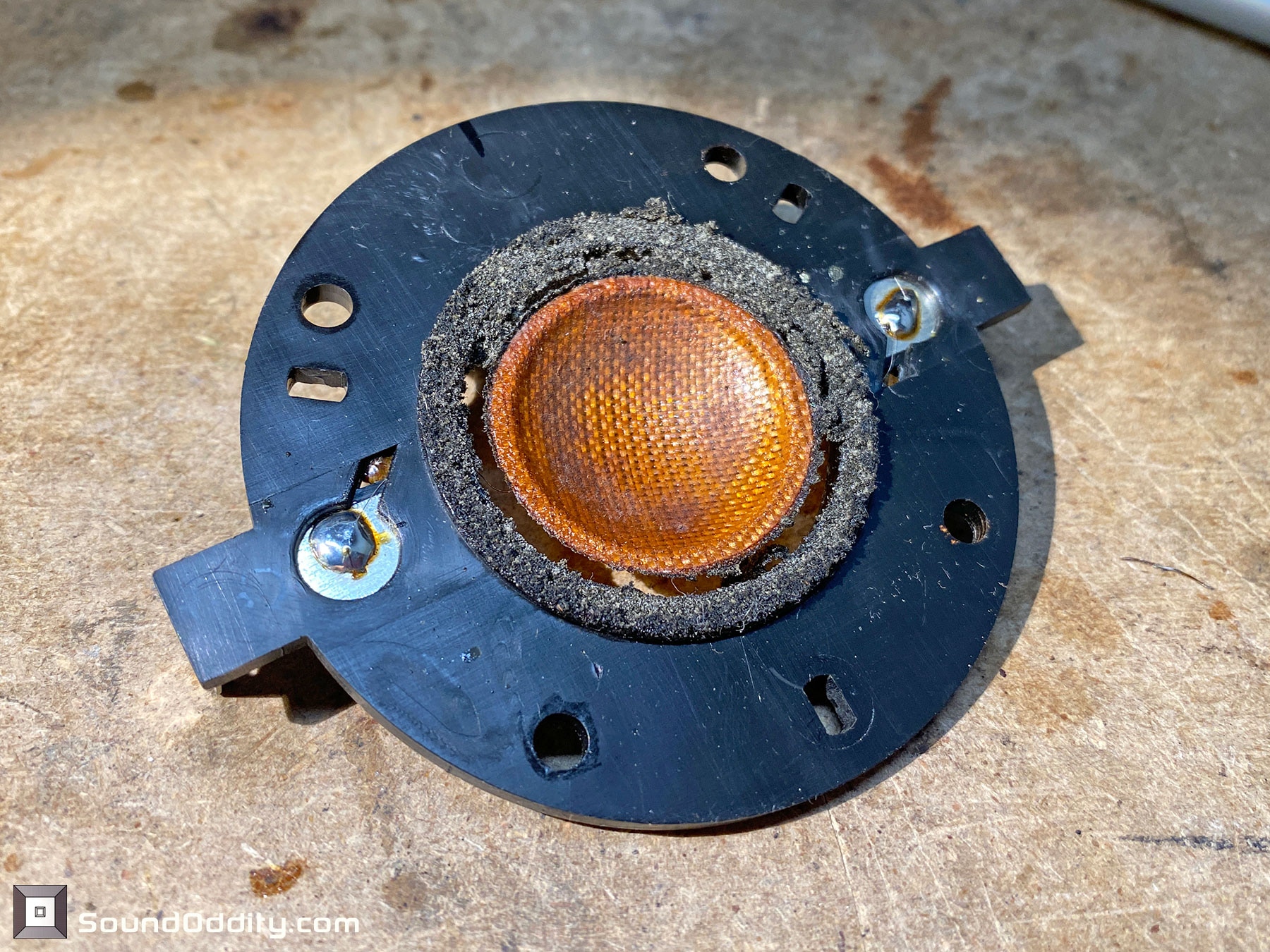

Avant de l’équipage mobile avant nettoyage

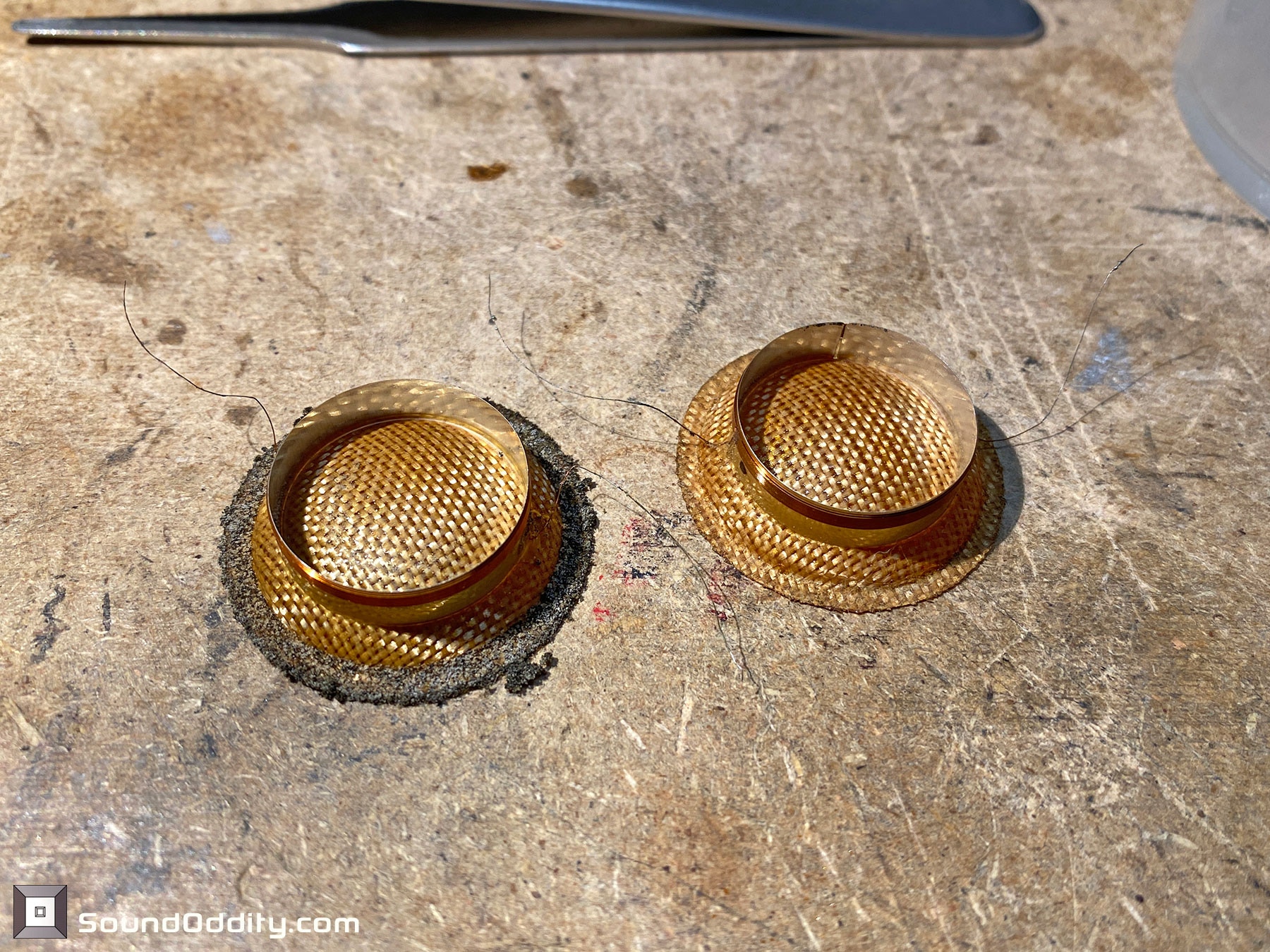

L’équipage mobile de droite est nettoyé

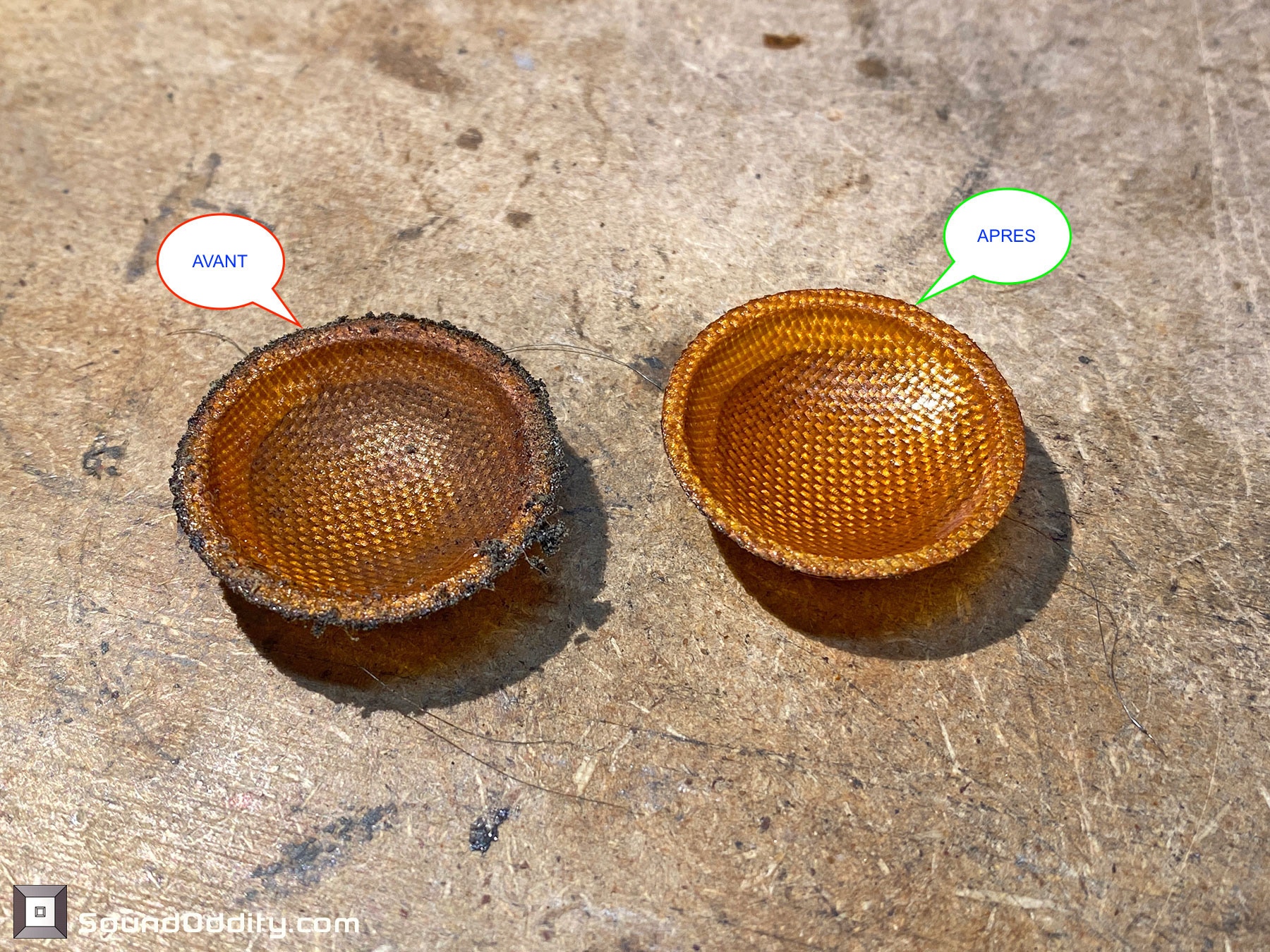

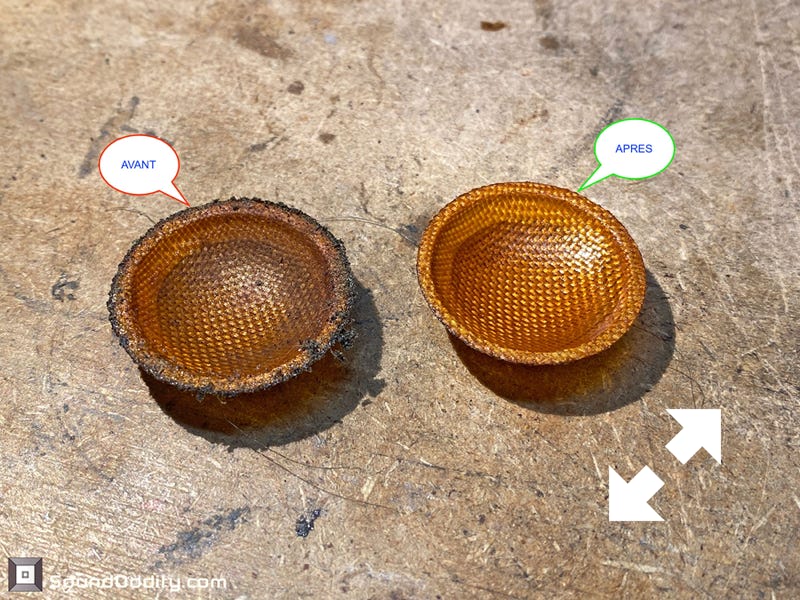

L’équipage mobile de droite est nettoyé, membrane restaurée

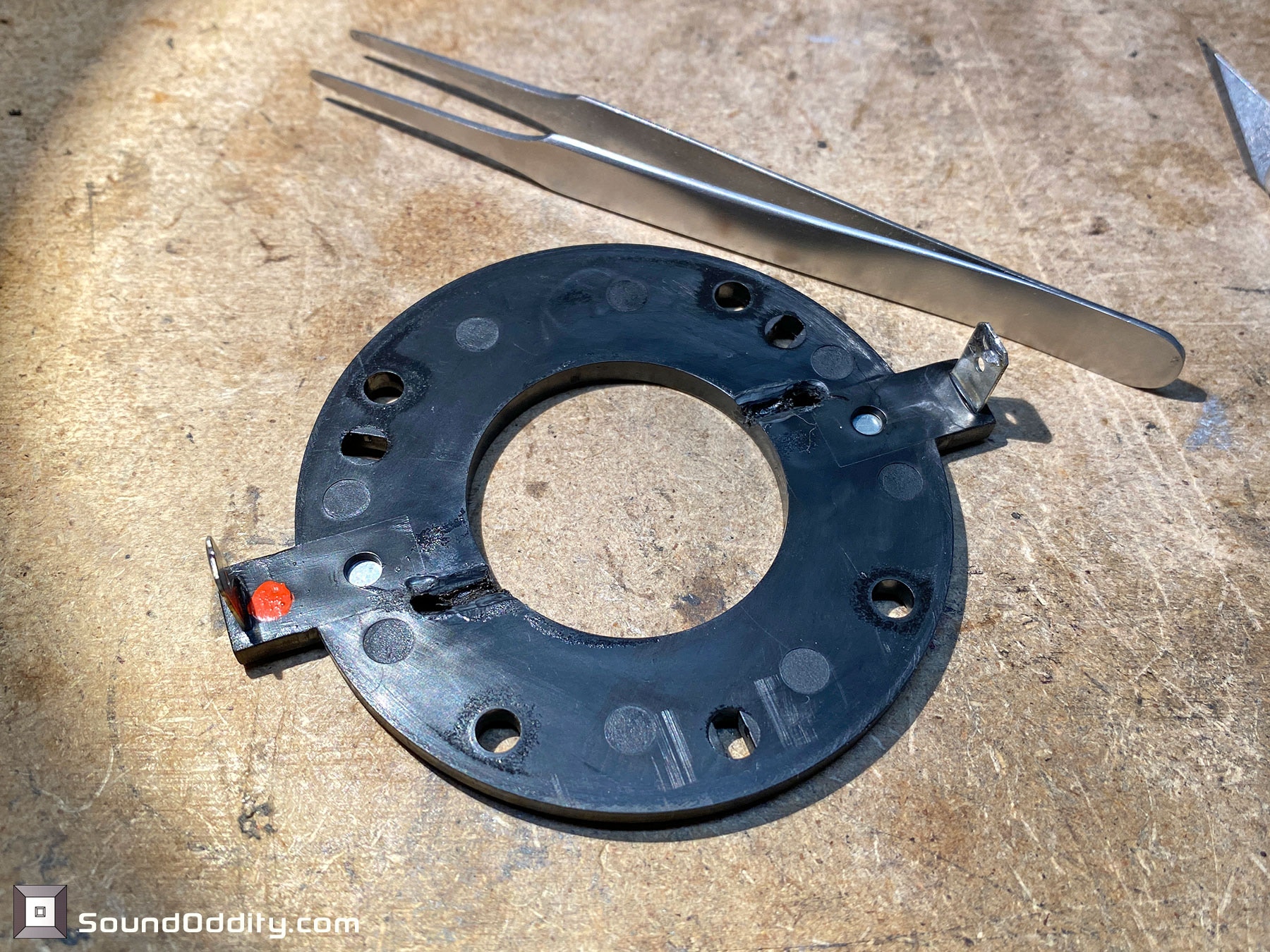

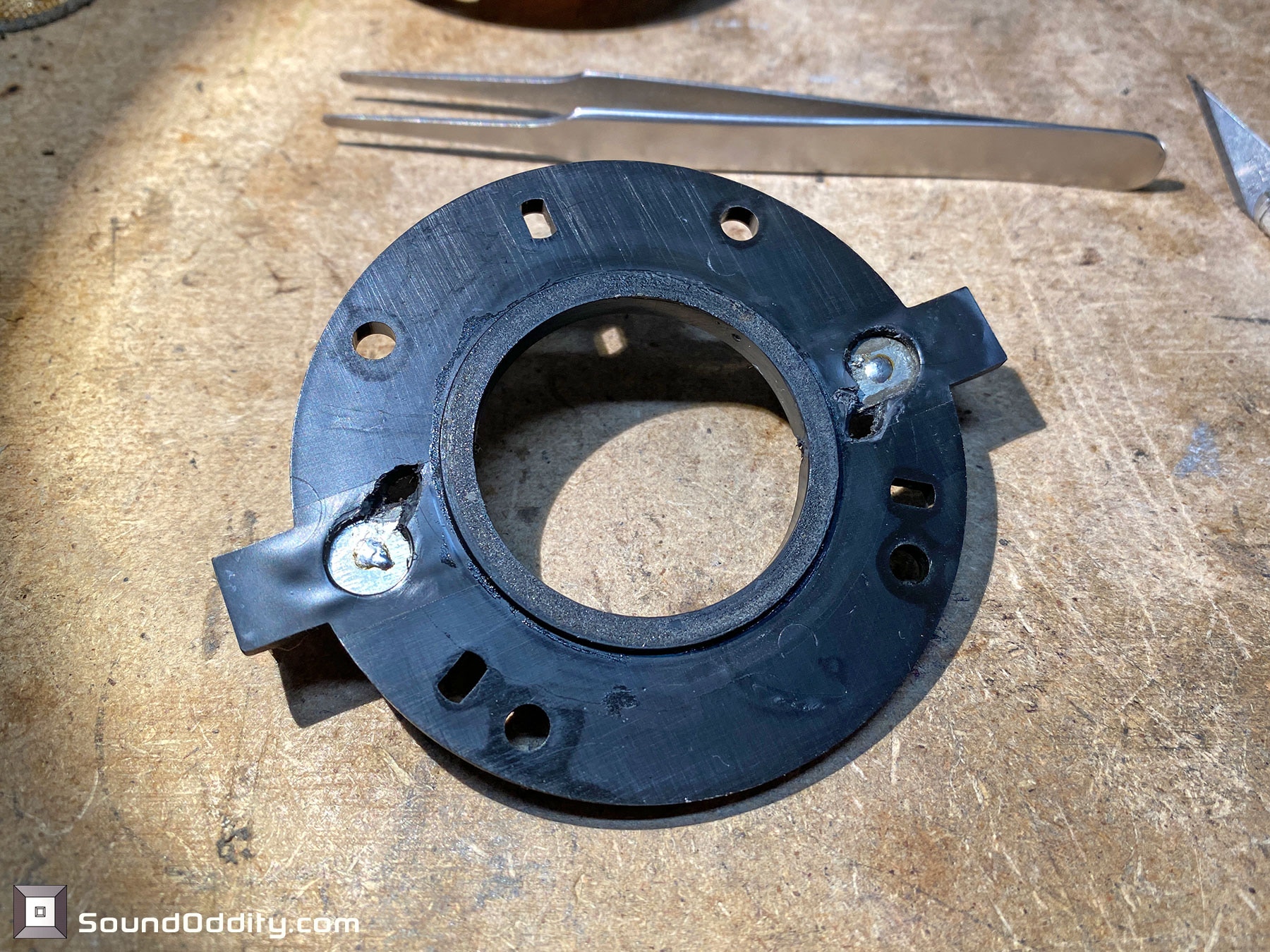

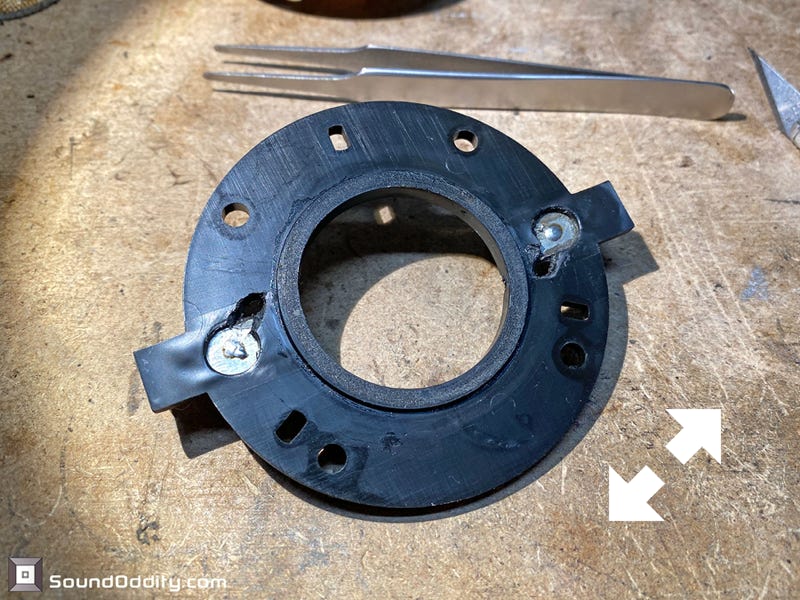

Nettoyage et preparation des chassis, la surface d’appuie sur le moteur doit être parfaitement plane !

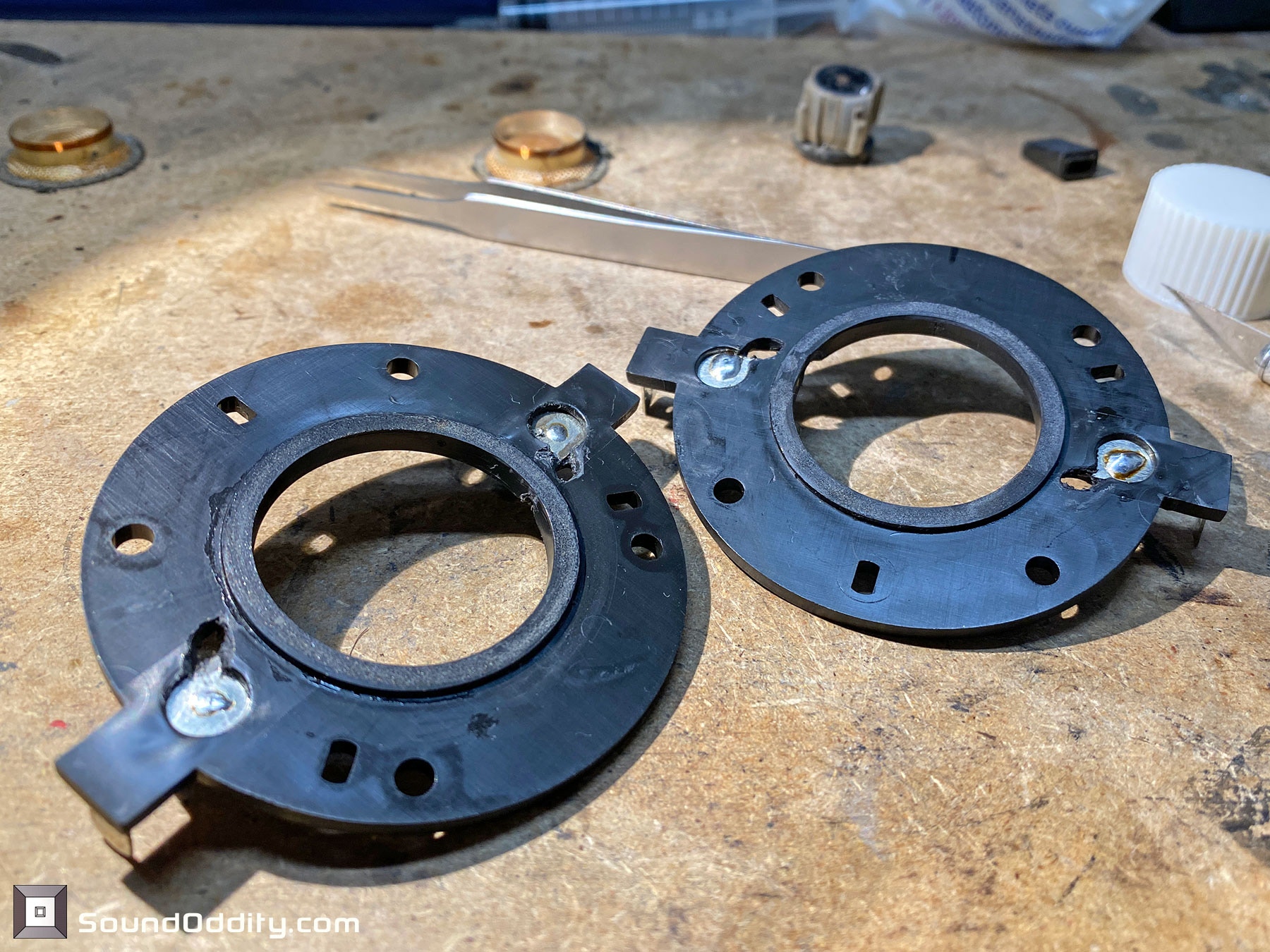

Nettoyage et preparation des chassis

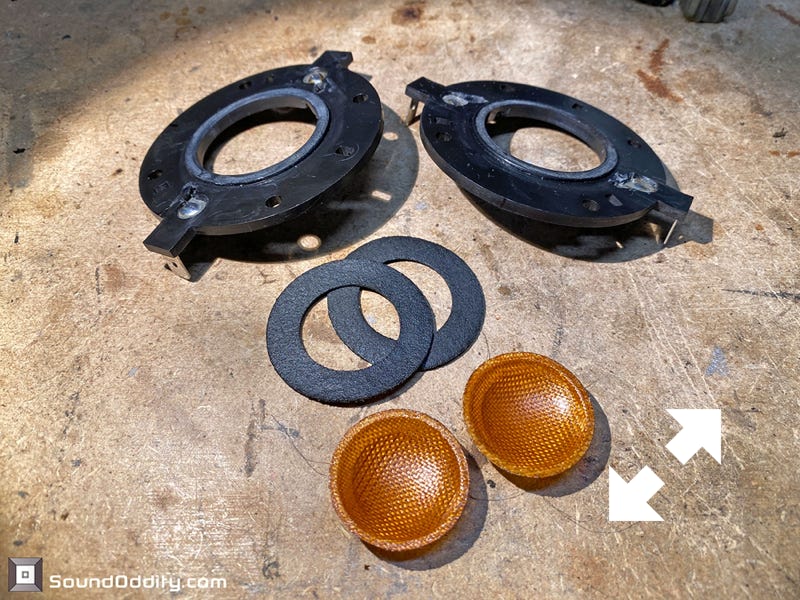

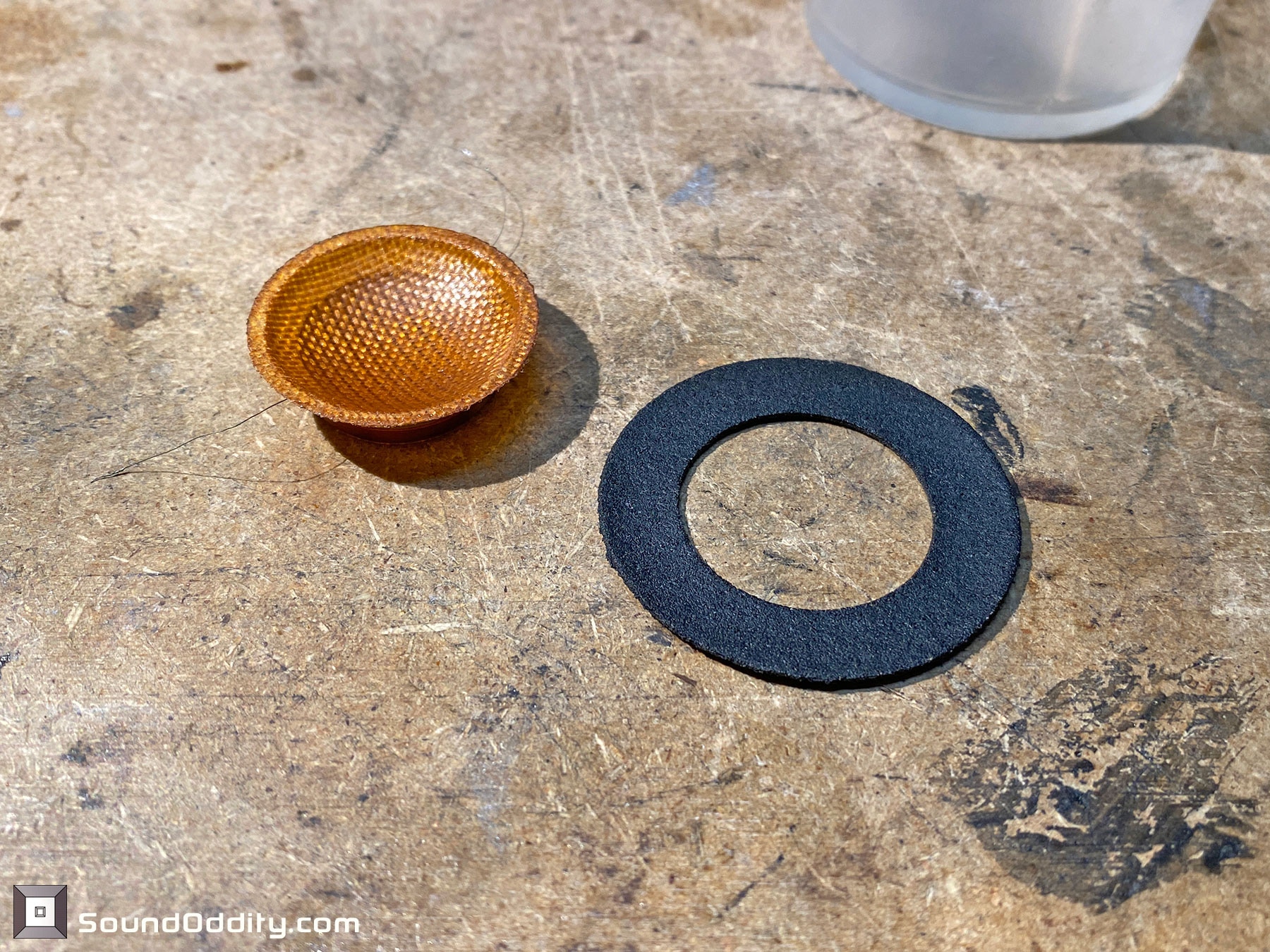

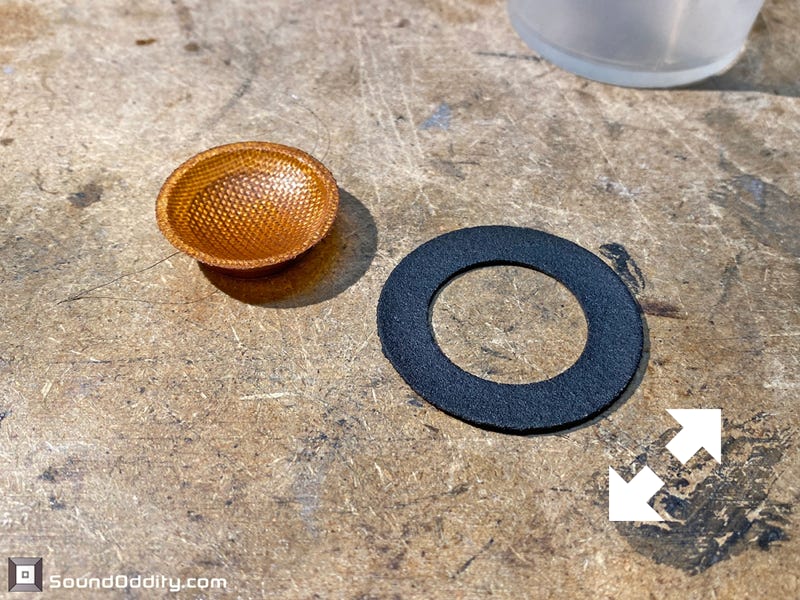

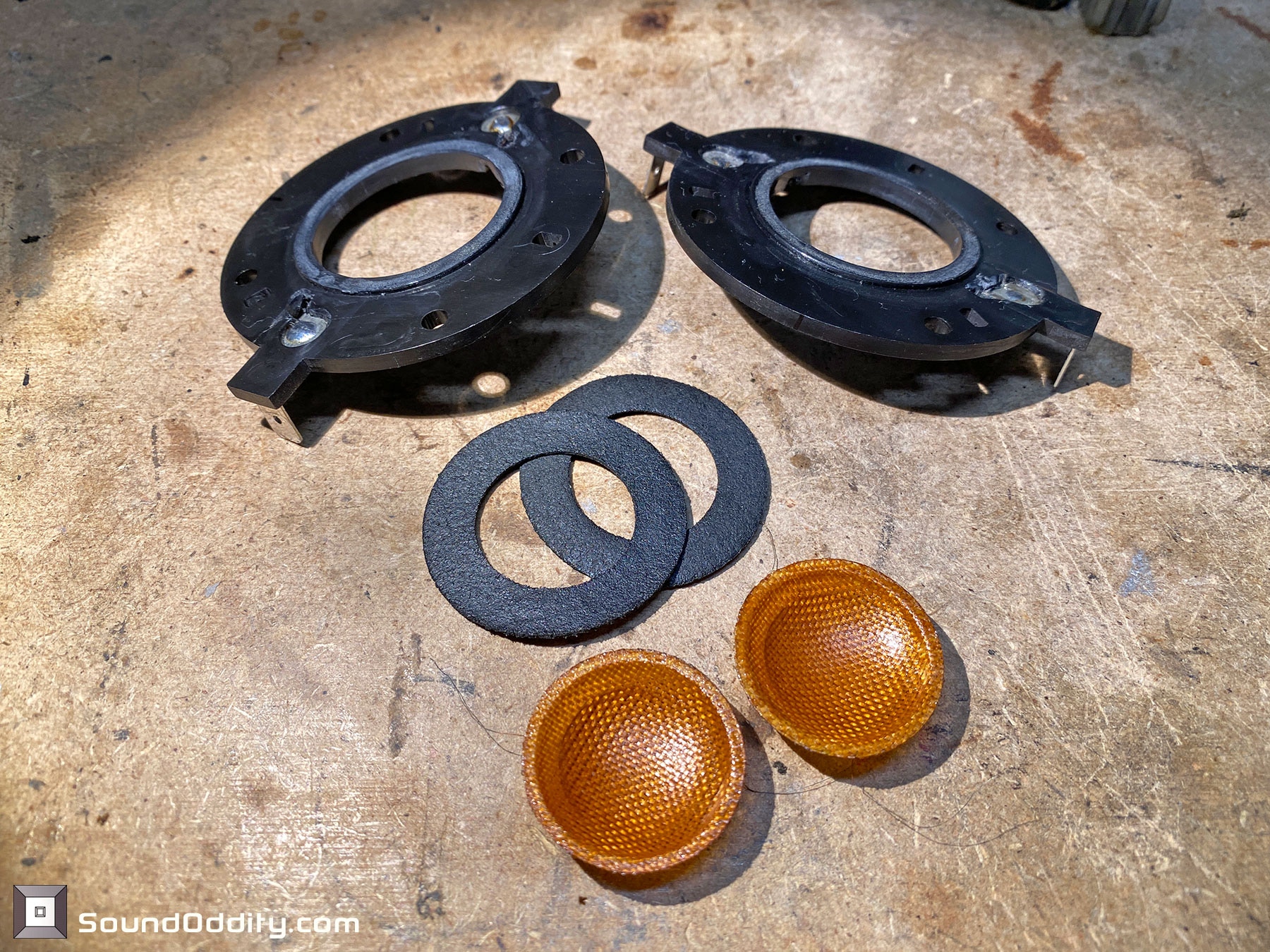

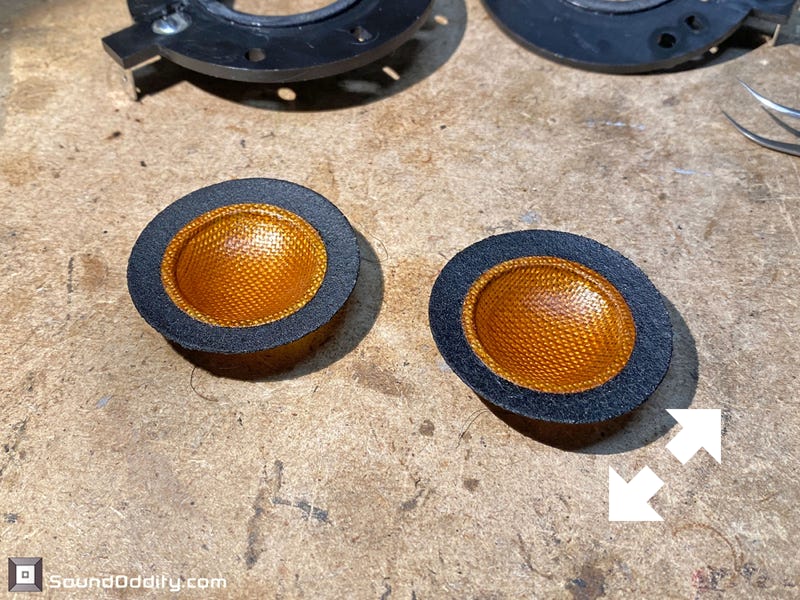

Tout est prêt pour le ré-assemblage, les deux membranes sont nettoyées et traitées

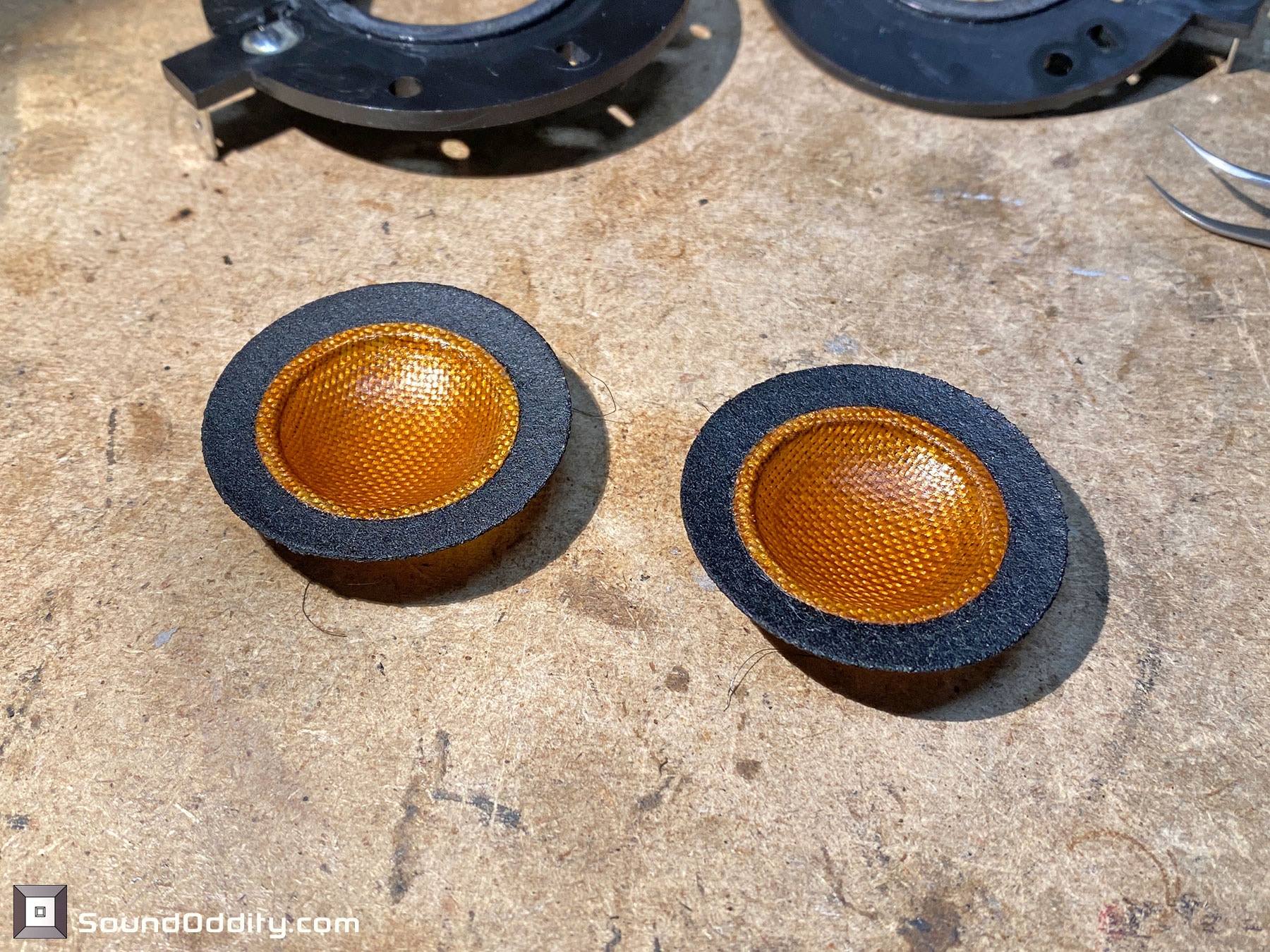

Tout est prêt pour le ré-assemblage
Collage des suspensions sur les membranes

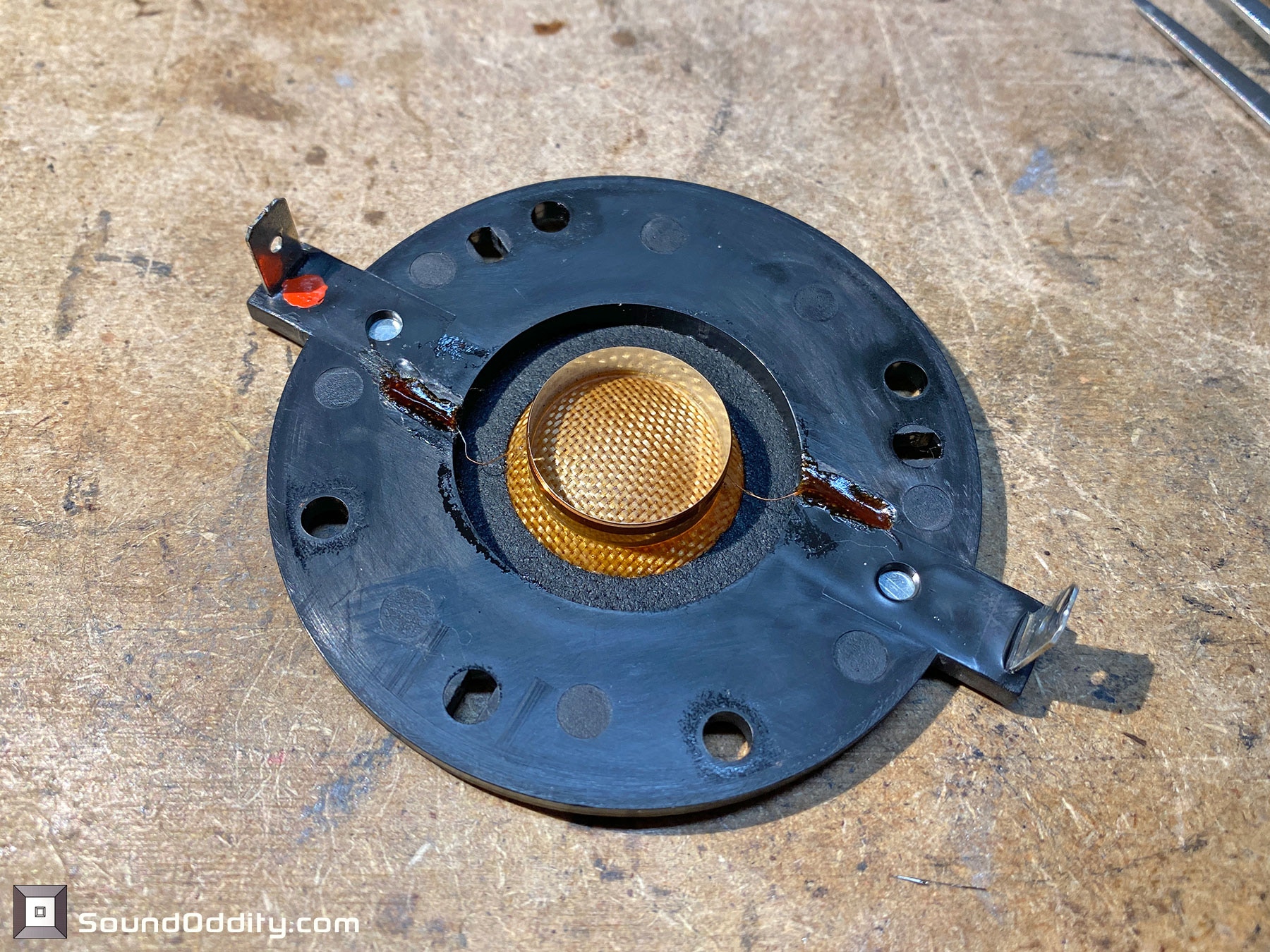

L’équipage mobile est remonté, sécurisation des fils de connexion

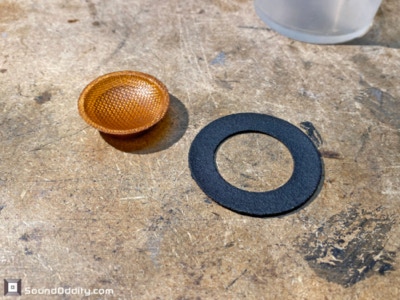

Nouveau feutre acoustique
Nouveau feutre acoustique
