Voici un tweeter particulier et extrêmement rare pour lequel il n’y a aucun droit à l’erreur ! Enorme moteur alnico, pièce polaire centrale en Permendur, support de bobine en mica ondulé, bobine en fil d’aluminium. Mesure acoustique de rêve… La soudure sur fil plat d’aluminium étant un réel challenge, j’ai mené une phase de tests…
- Diagnostic : Un tweeters muets, l’autre à contrôler
- Travaux réalisés : Vérification au microscope des 4 connexions à la bobine. Réfection d’une connexion à la bobine, mesure d’impédance et tests au générateur de fréquences. Mesure acoustique.
- Faits notables : Ce défaut n’est pas rare sur les APM-8.
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

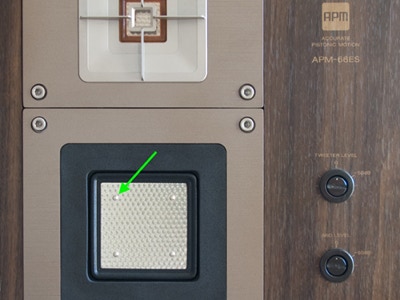

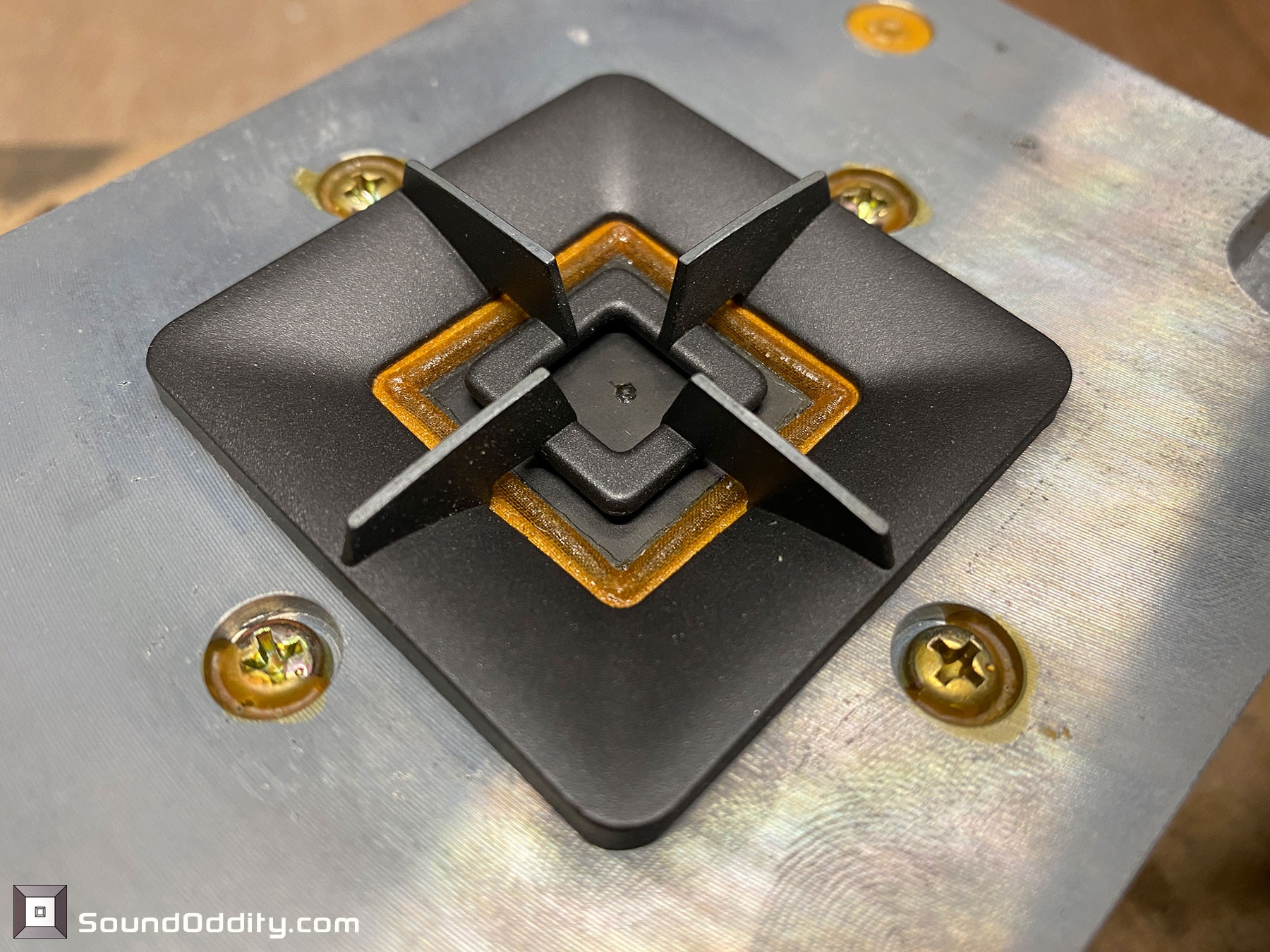

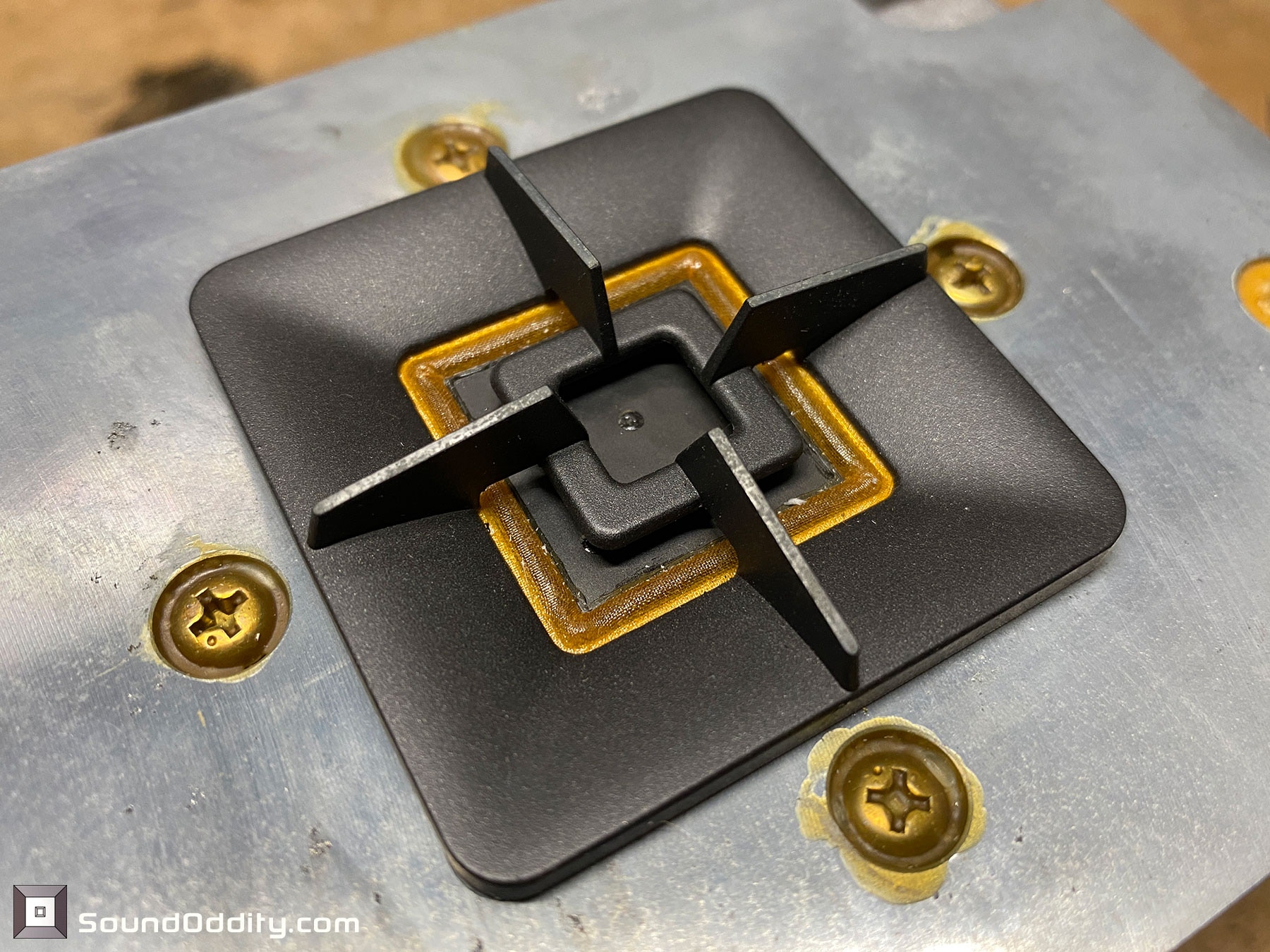

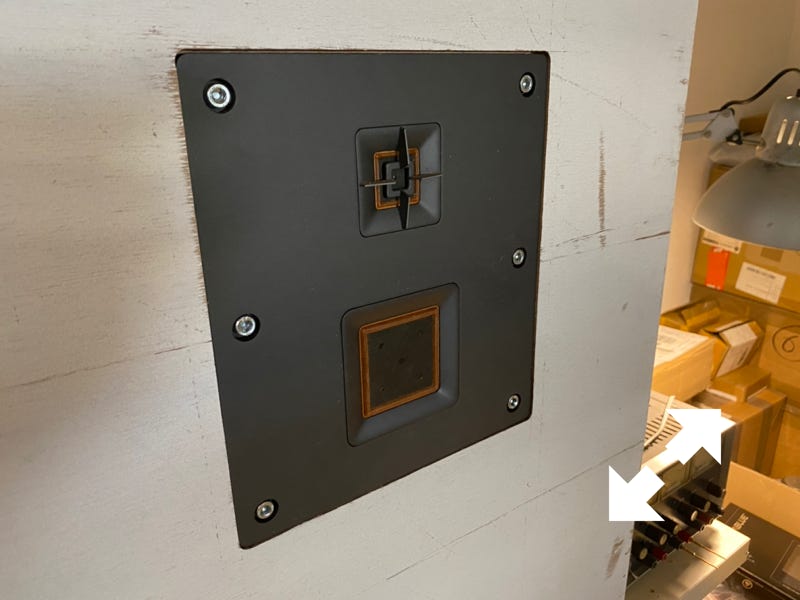

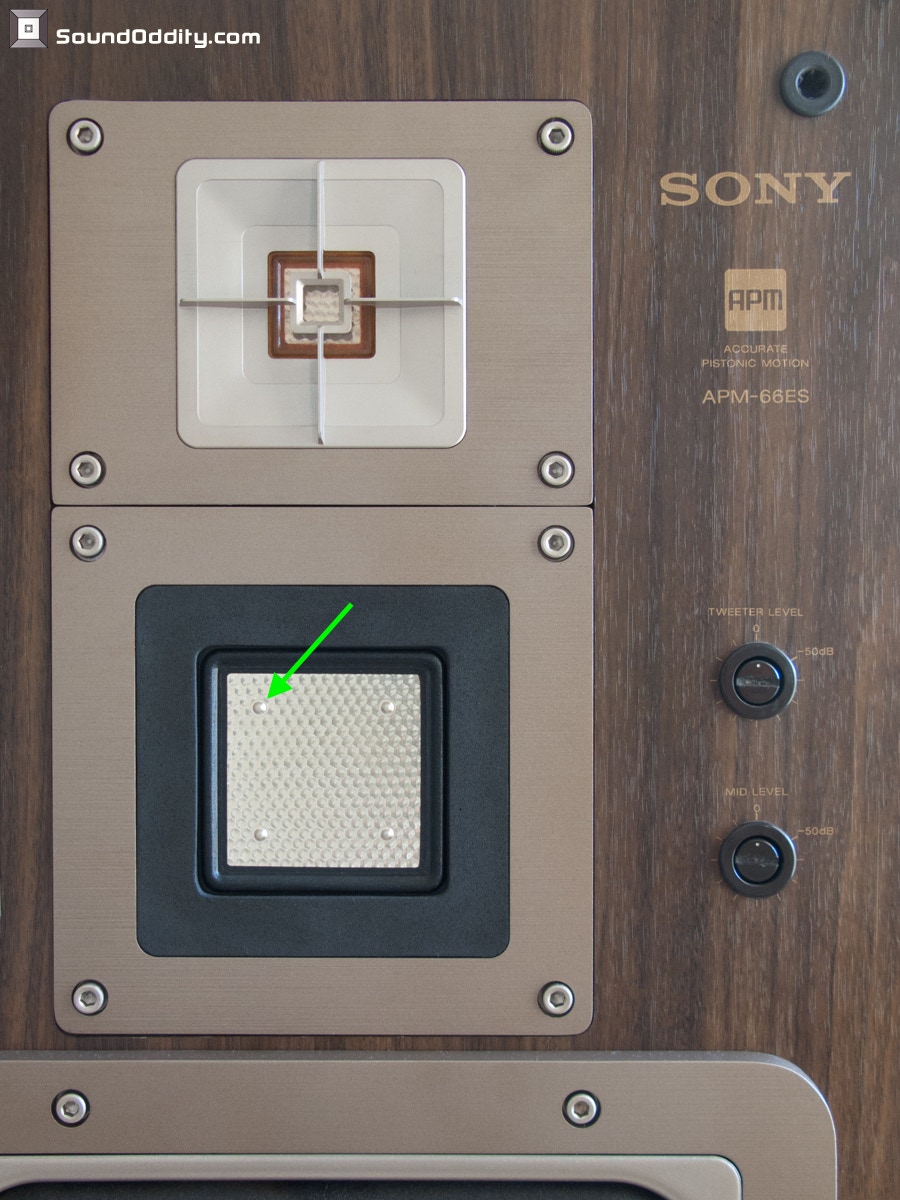

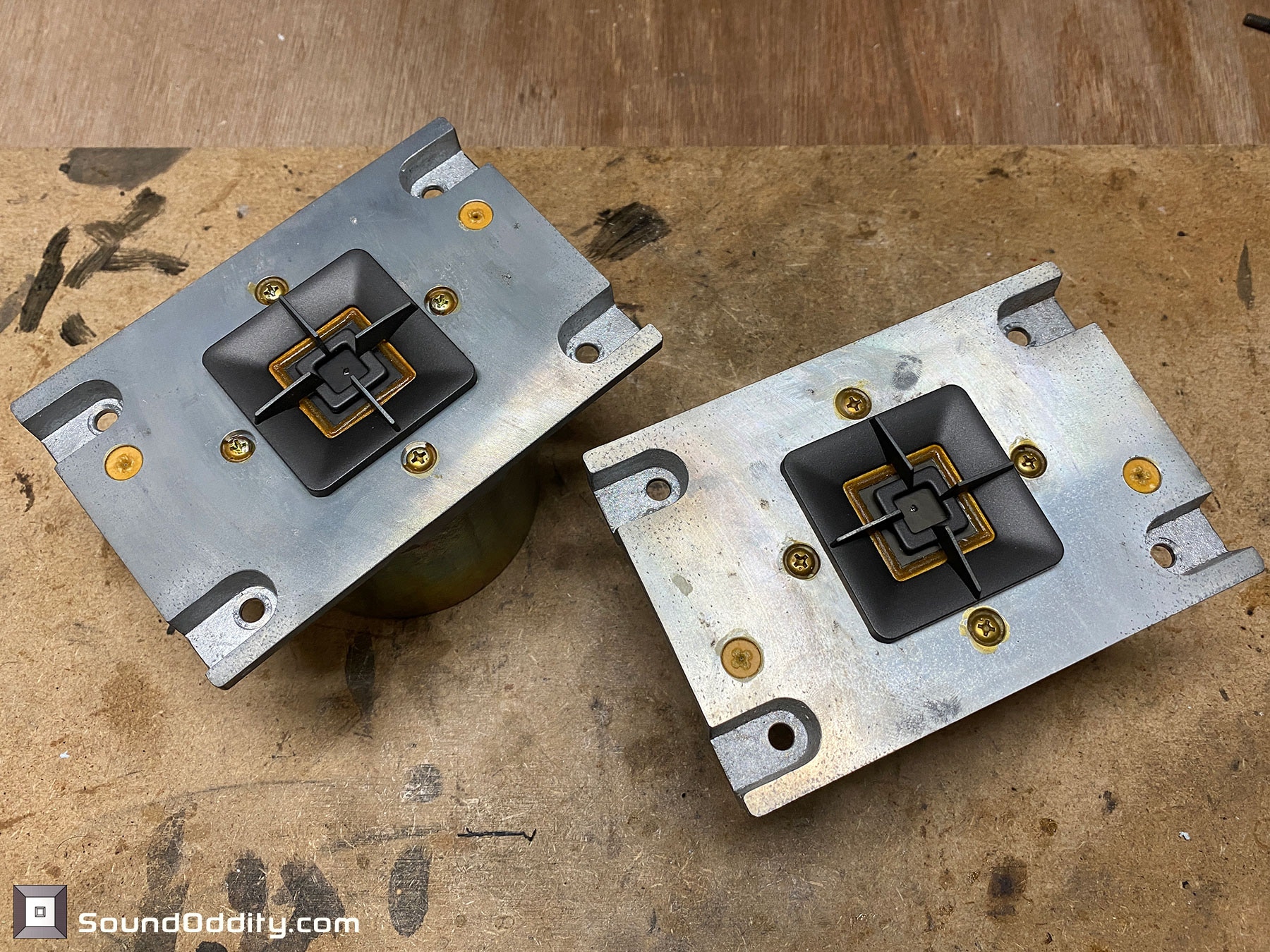

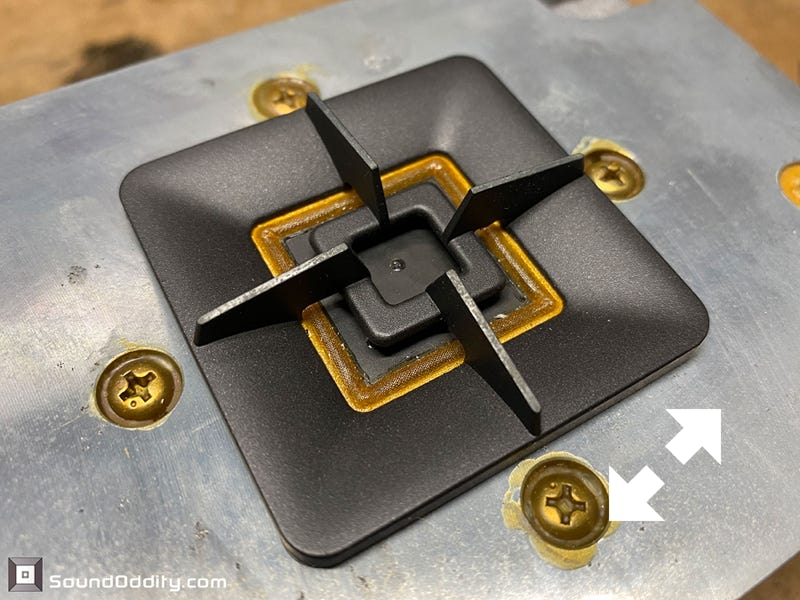

Magnifique tweeter Sony APM-8

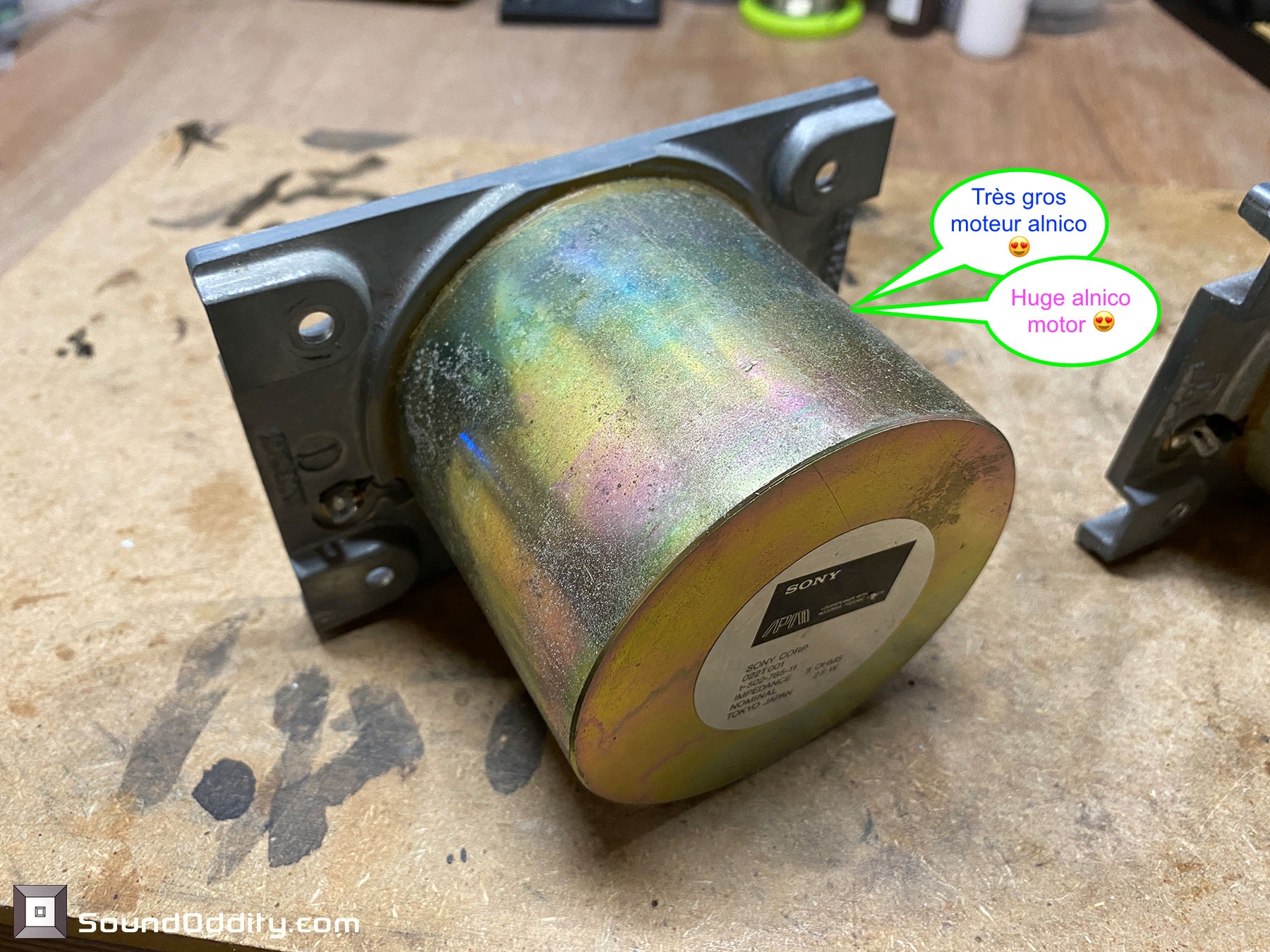

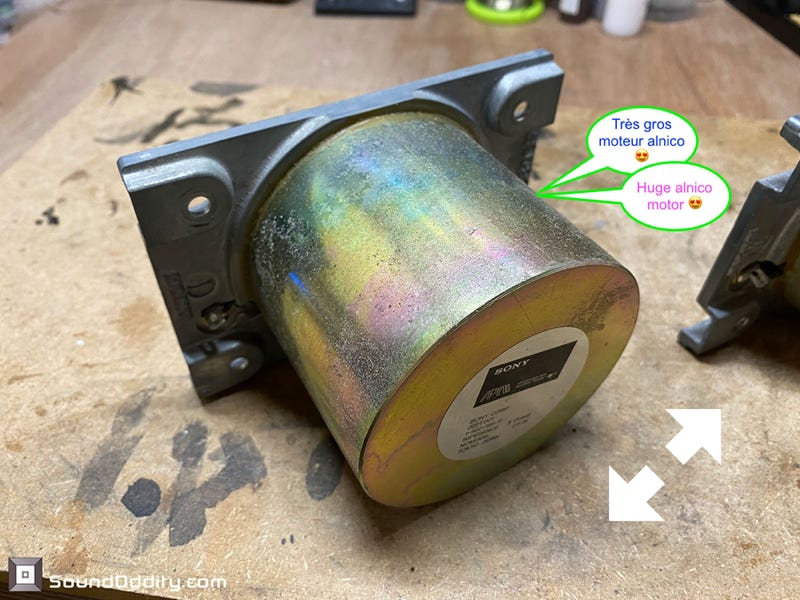

Enorme moteur alnico

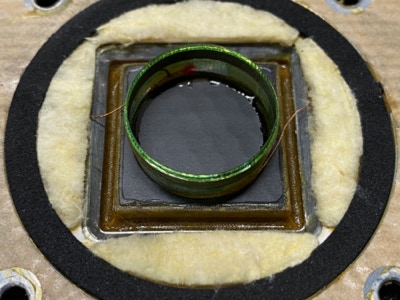

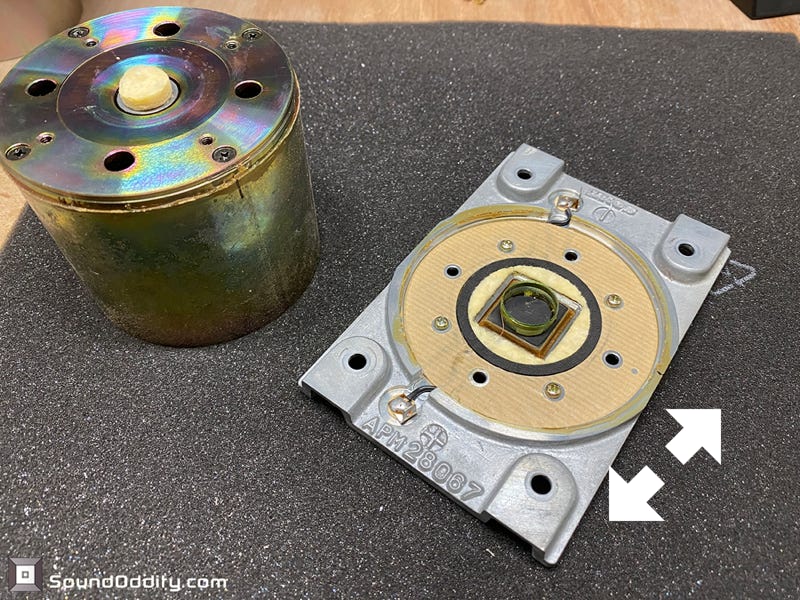

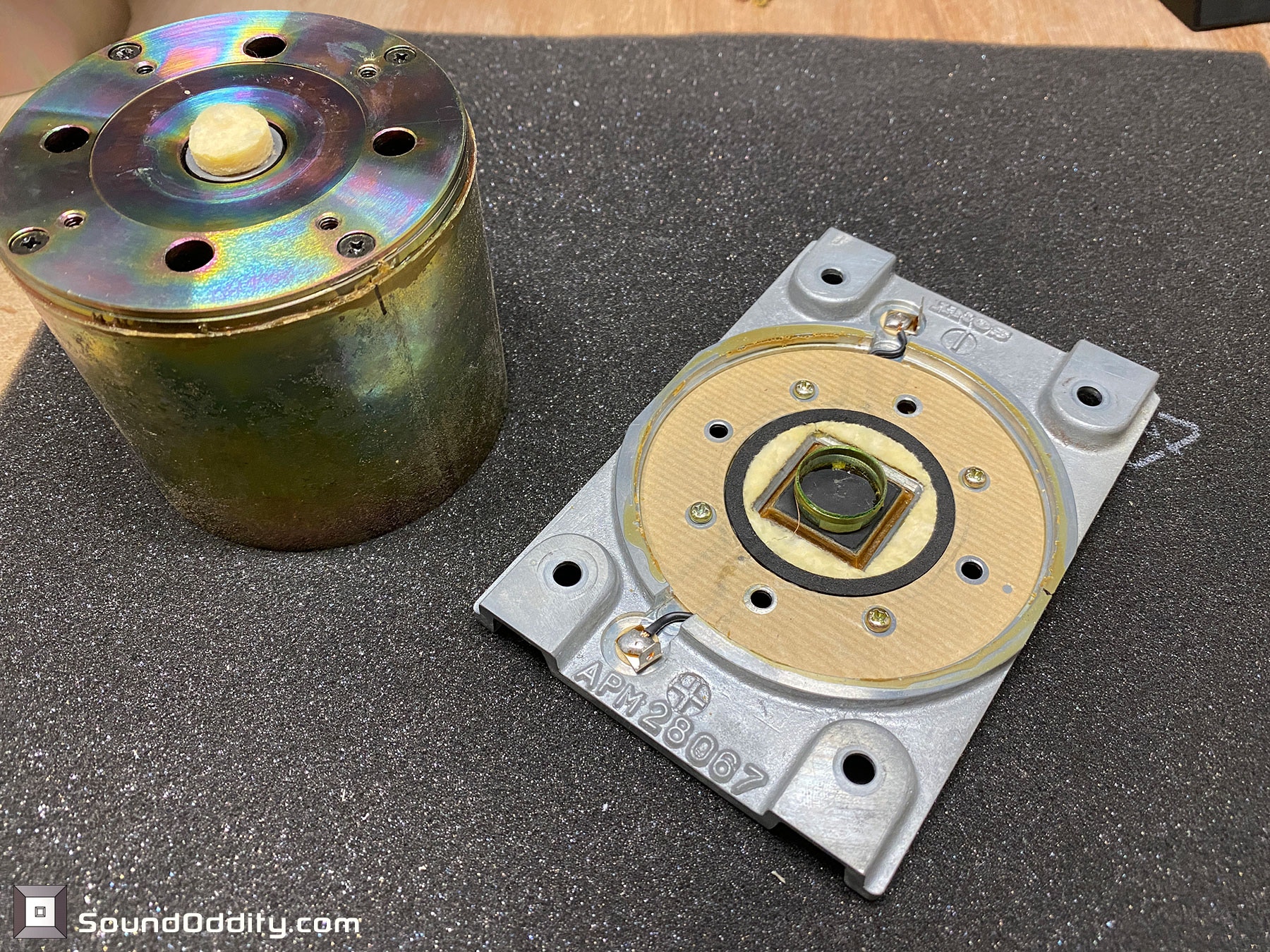

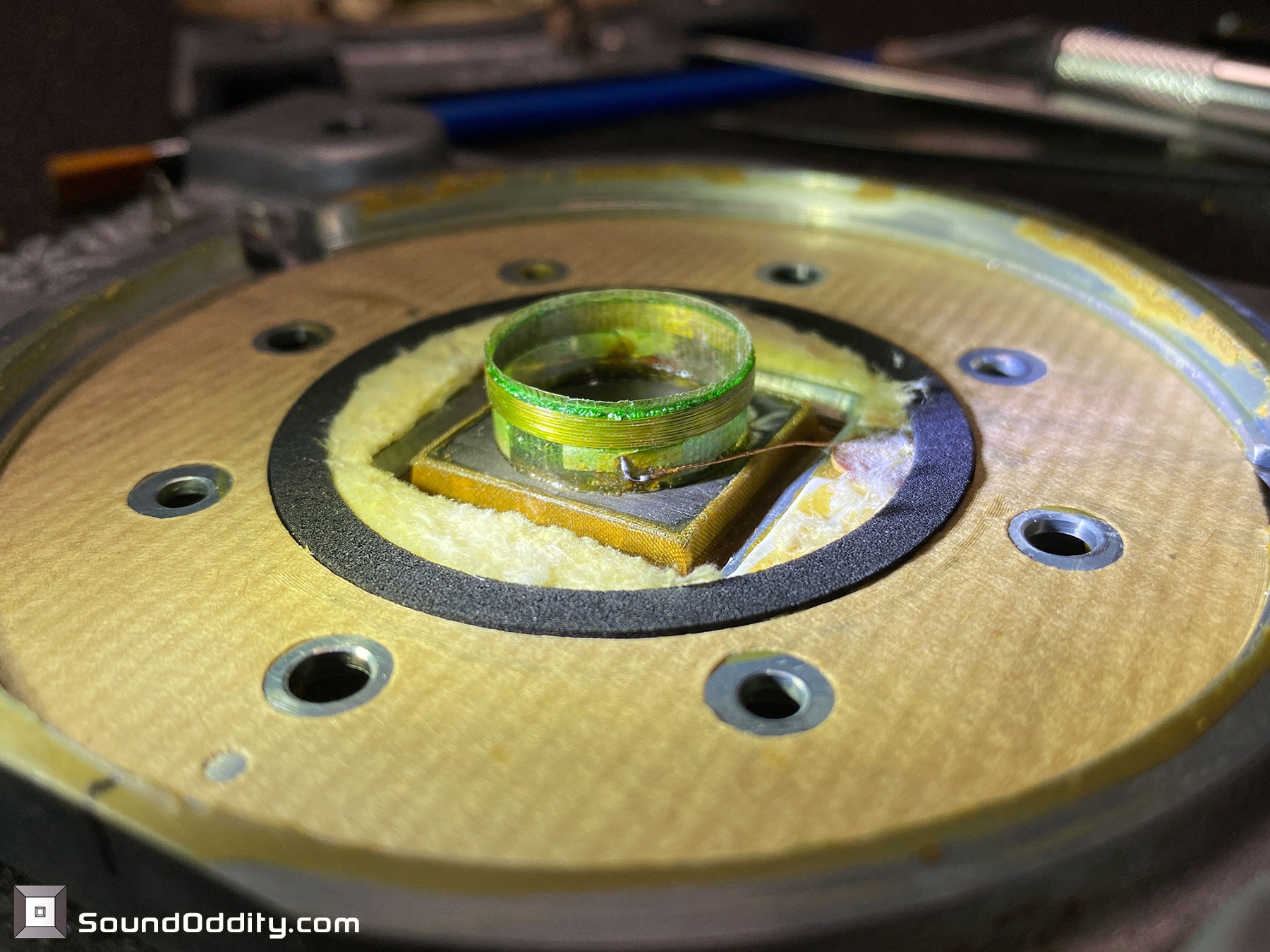

Ouverture du tweeter

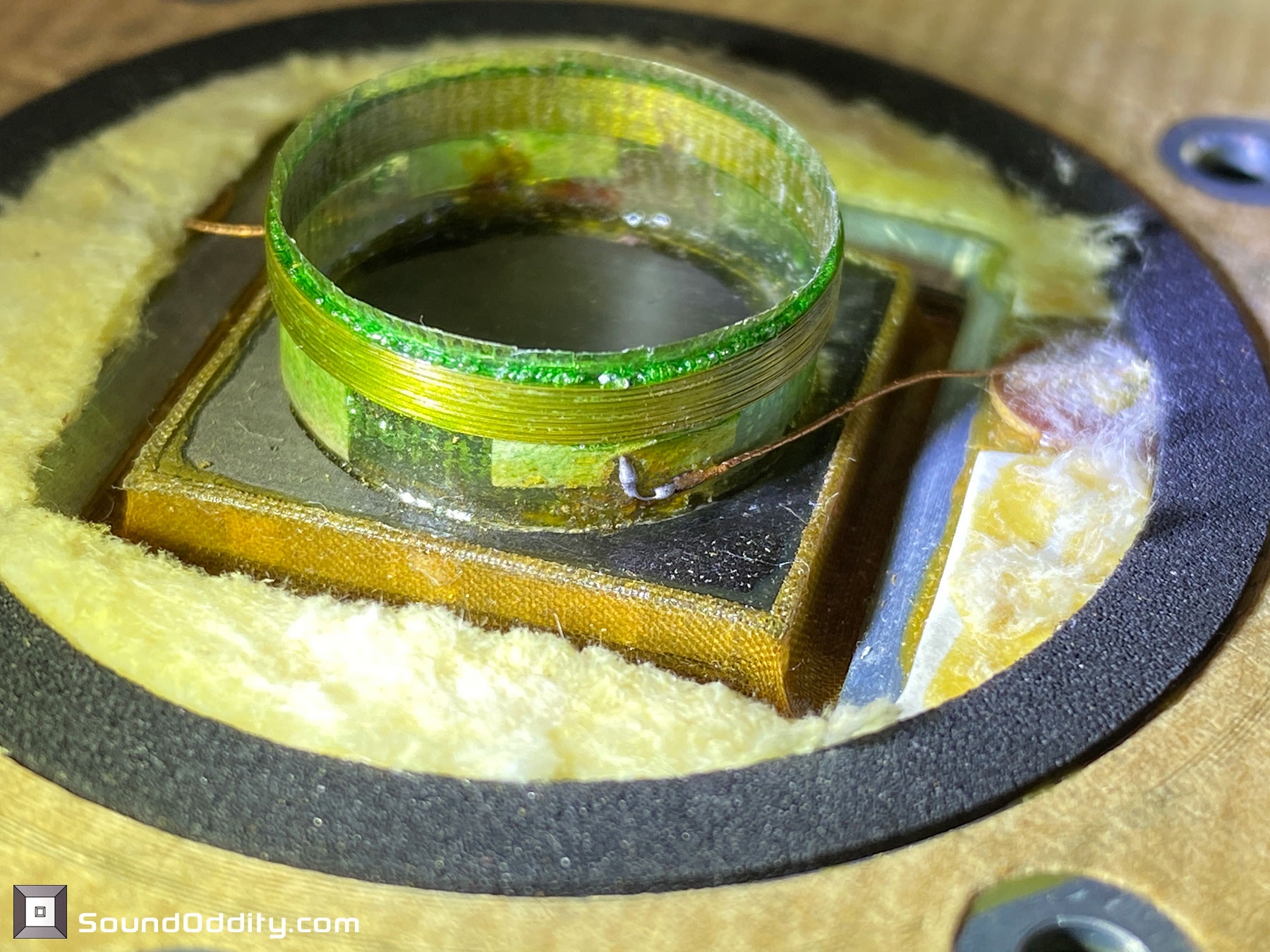

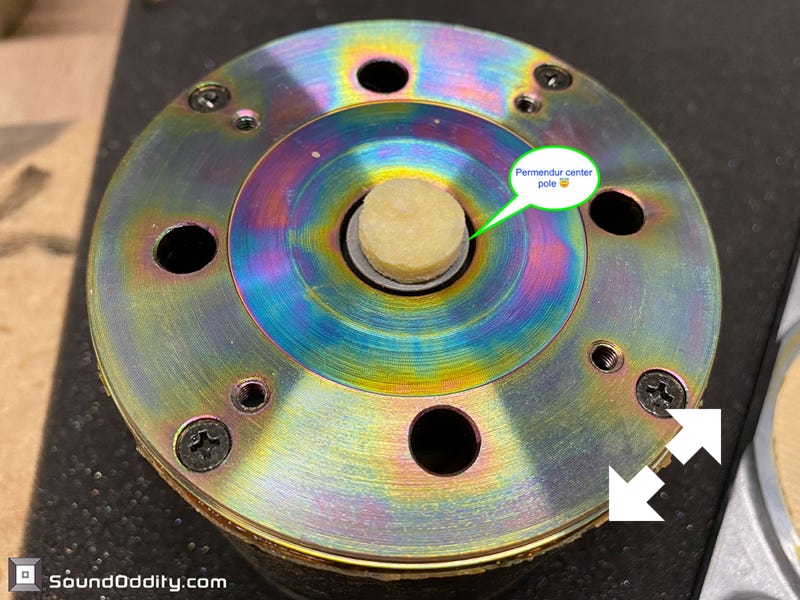

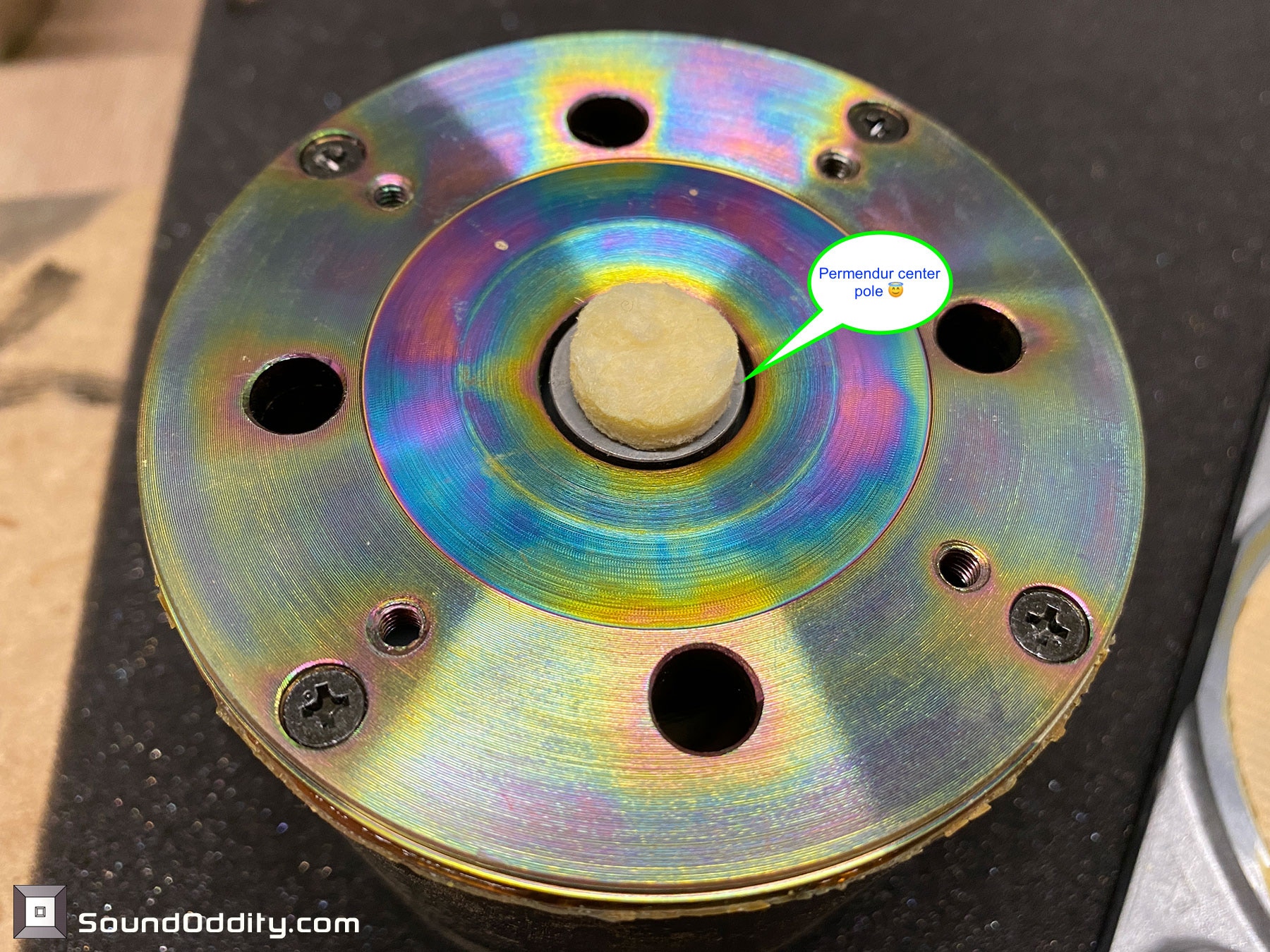

Pièce polaire centrale en Permendur, qu’est ce que c’est beau !

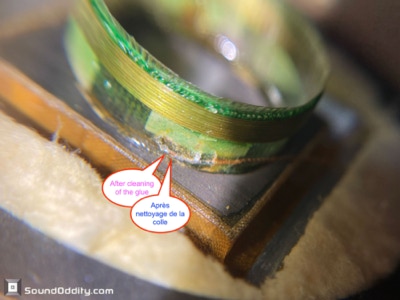

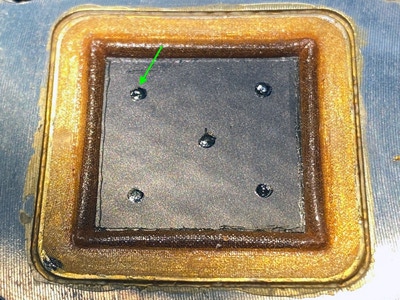

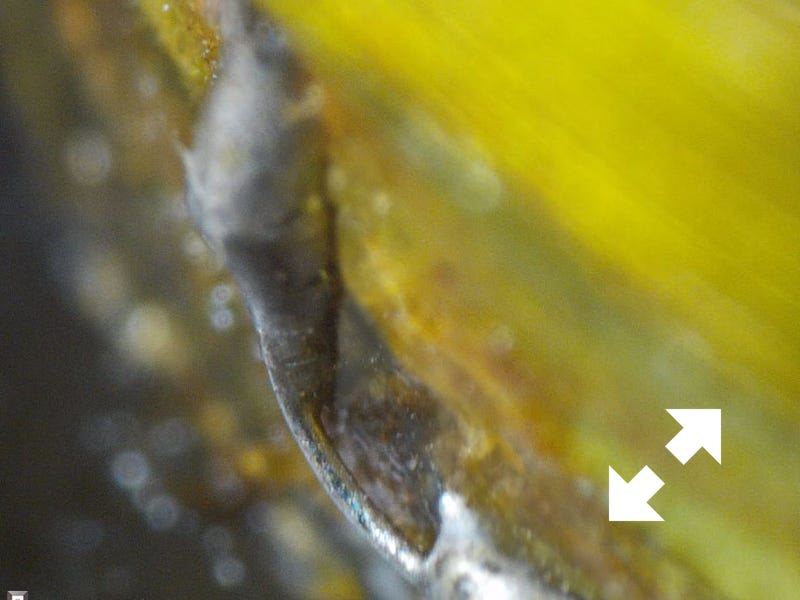

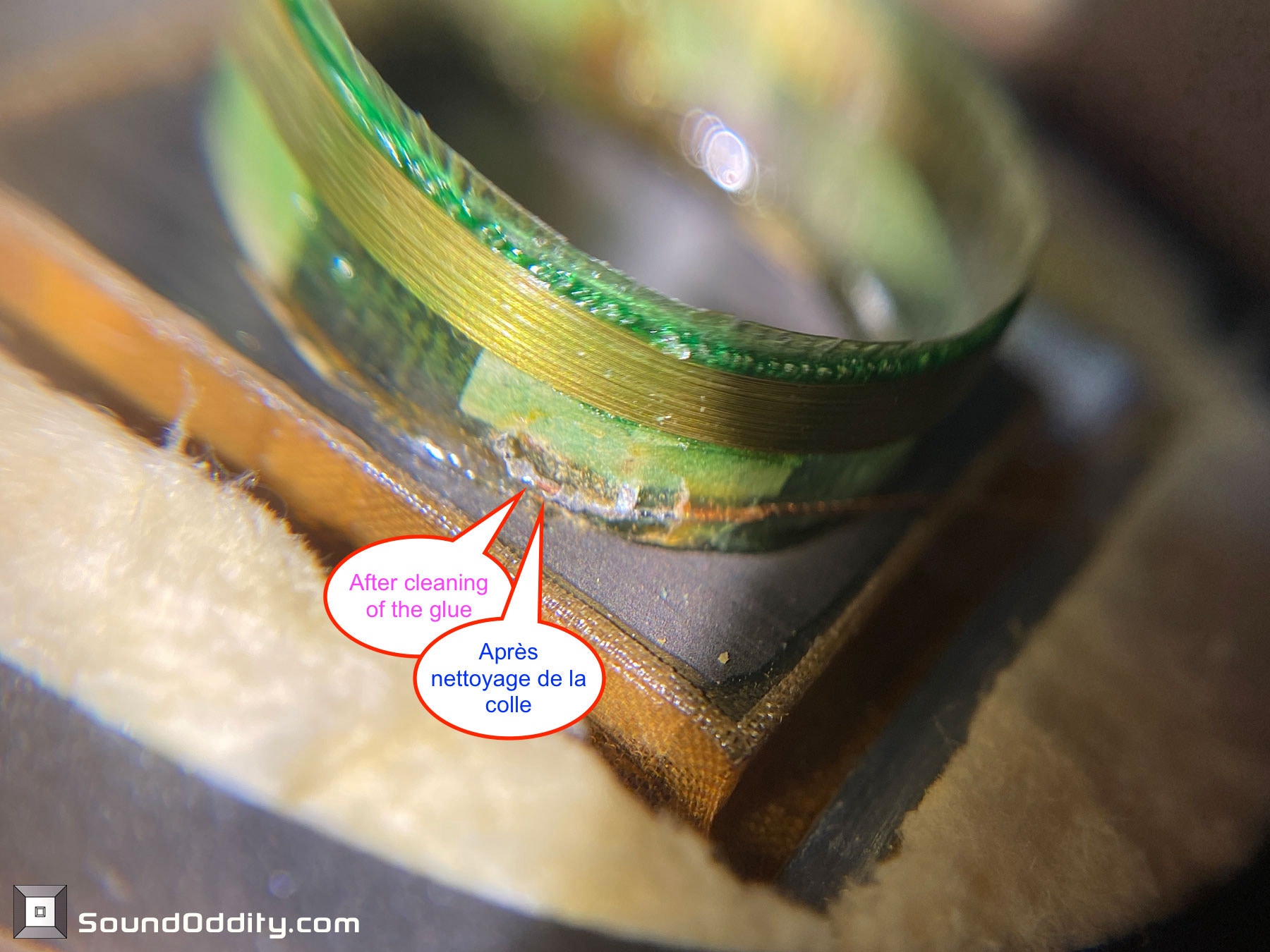

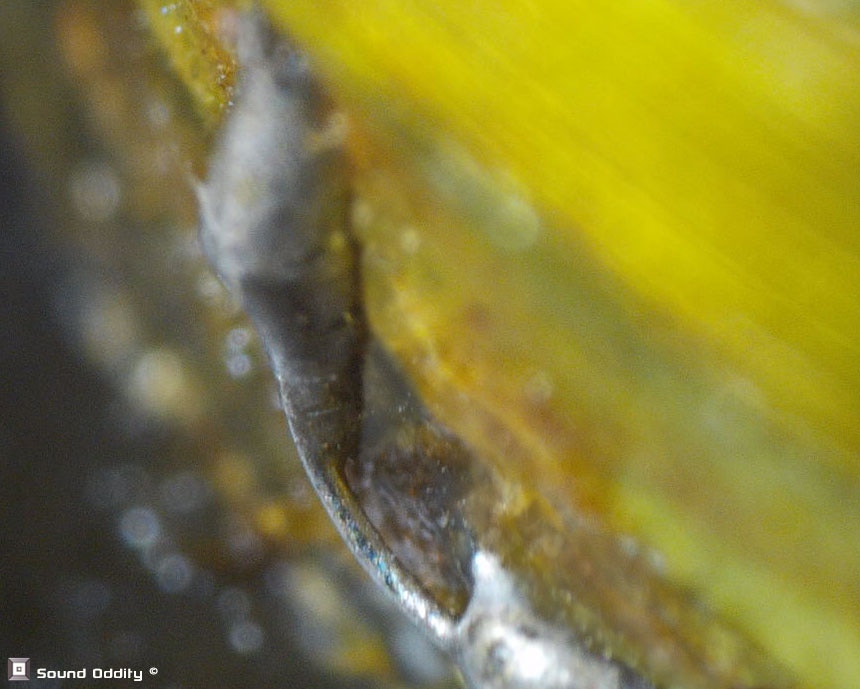

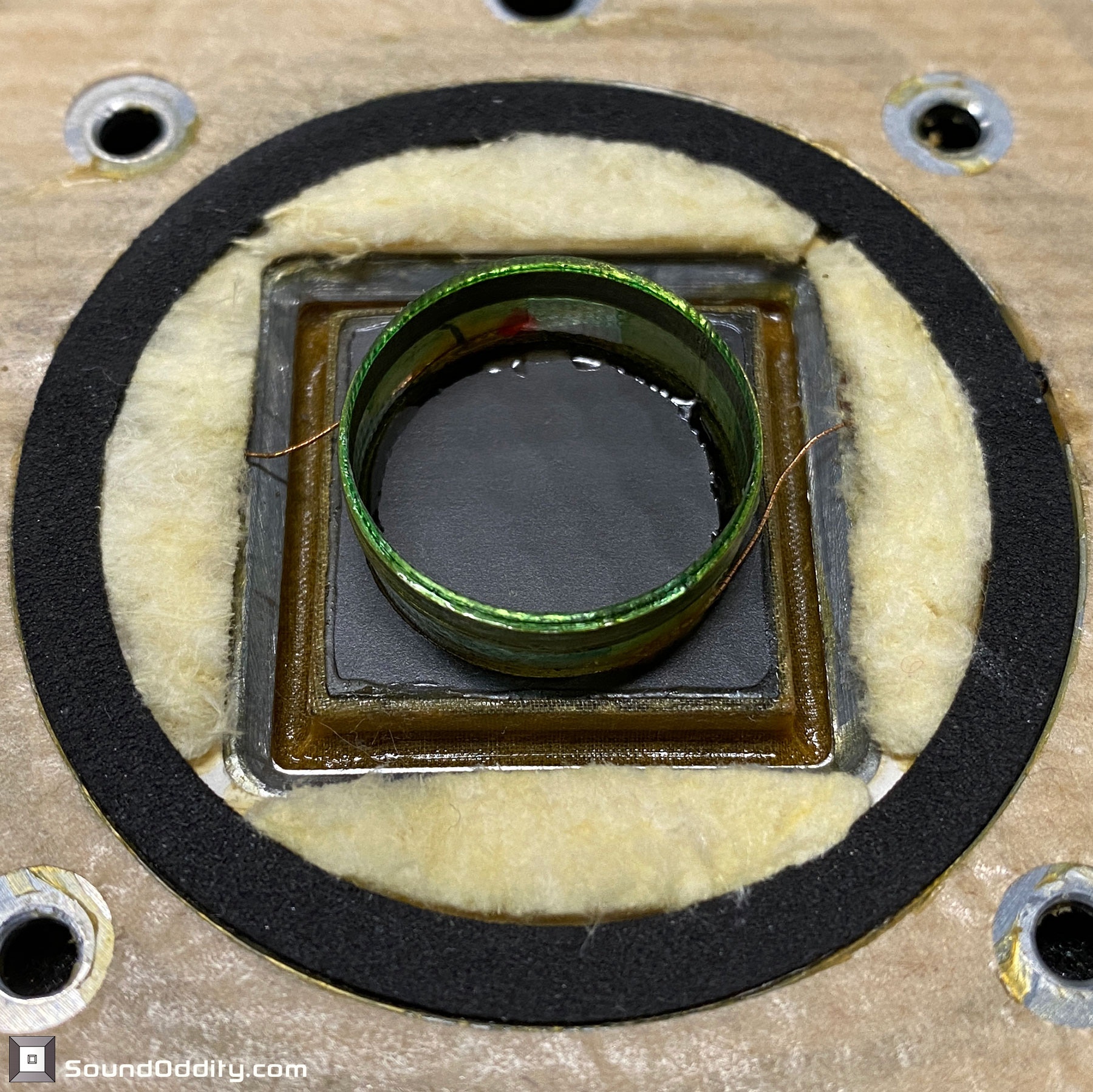

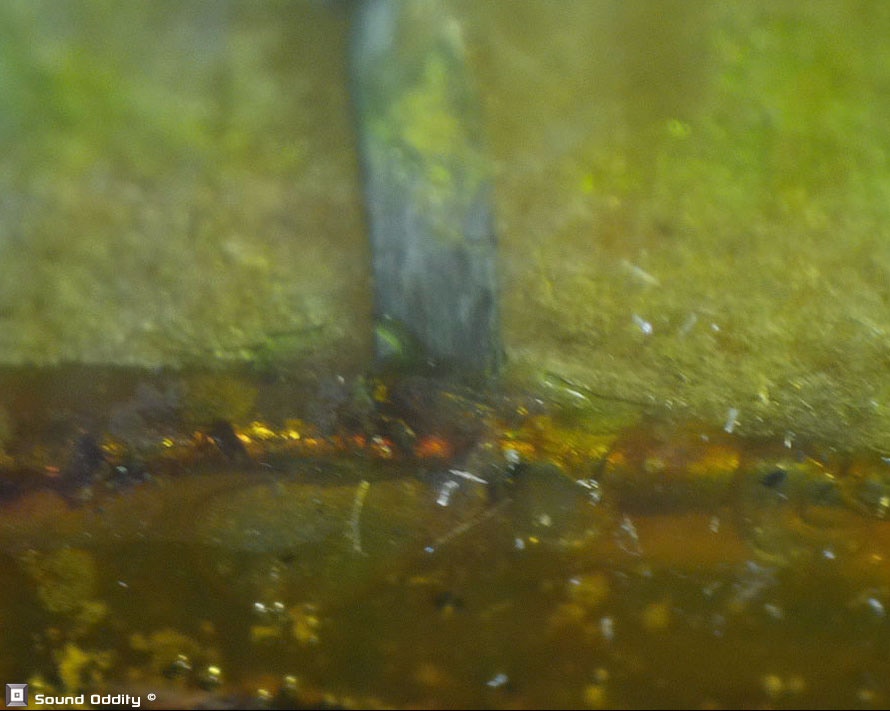

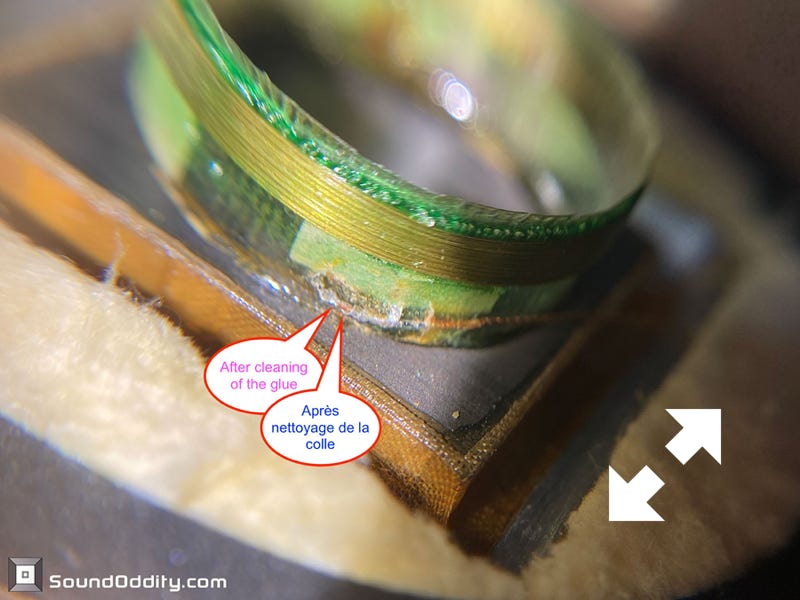

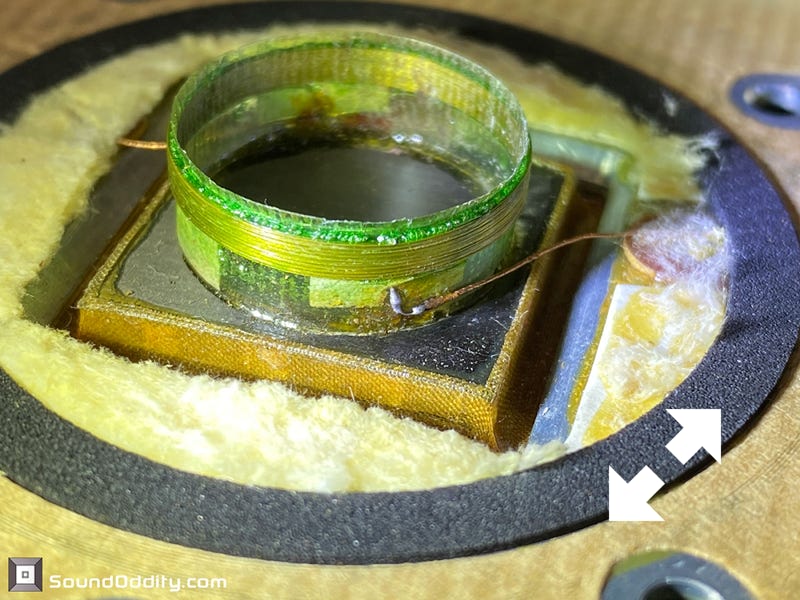

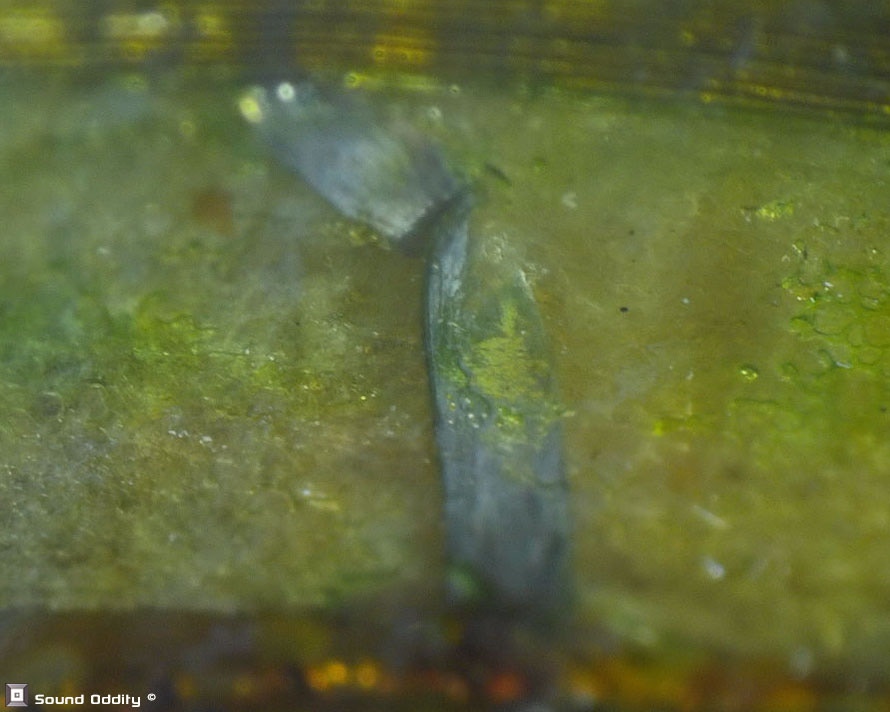

La connexion en défaut est trouvée

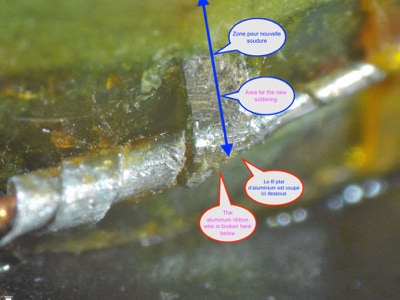

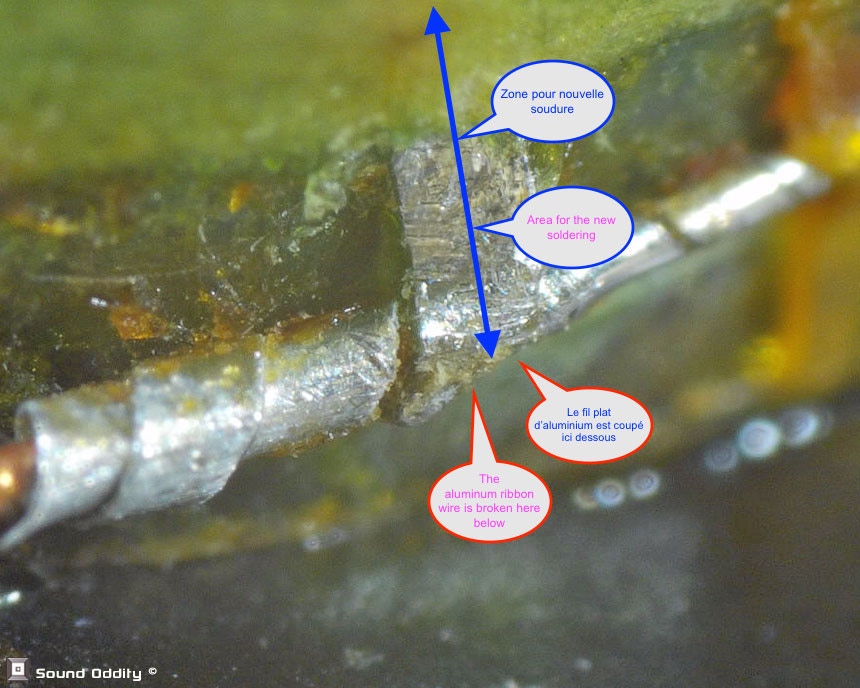

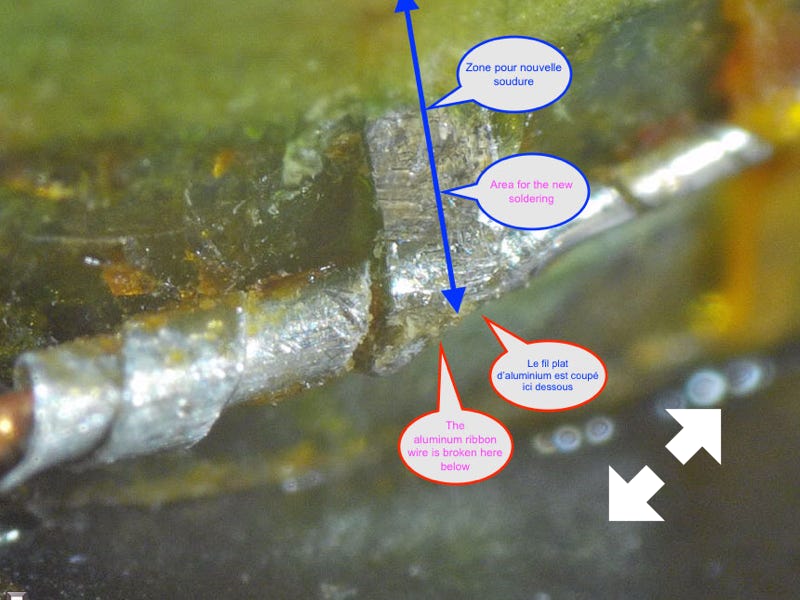

Analyse de la situation, la réparation sera très délicate. Reprendre la soudure directement sur l’existant est quasiment voué à l’échec. Il faut nettoyer tout ça correctement et faire une nouvelle connexion.

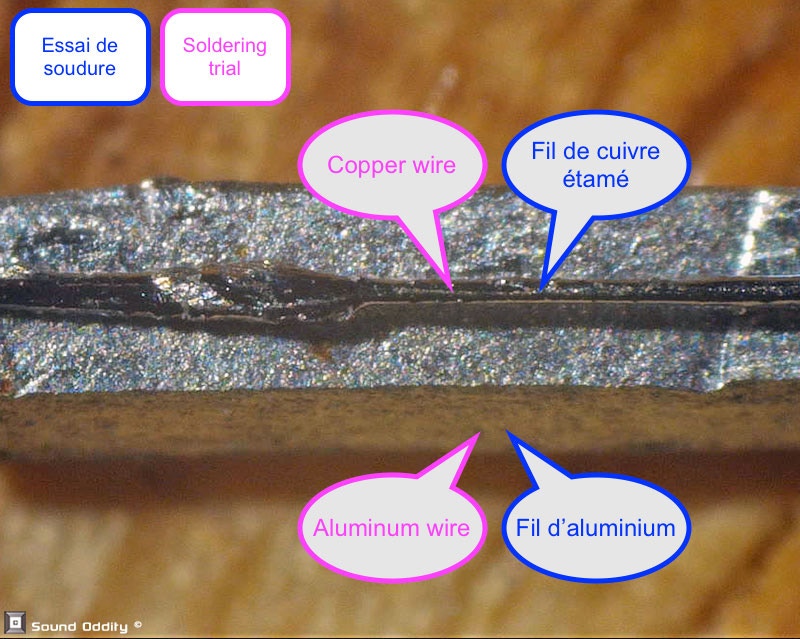

Ceci est un minuscule morceau de fil plat d’aluminium récupéré de la connexion en défaut

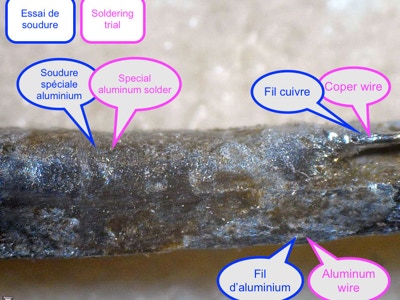

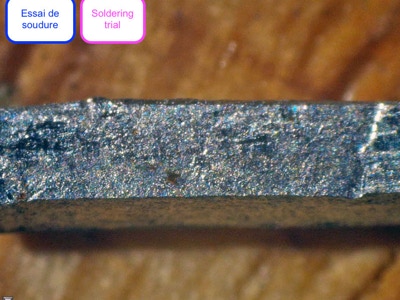

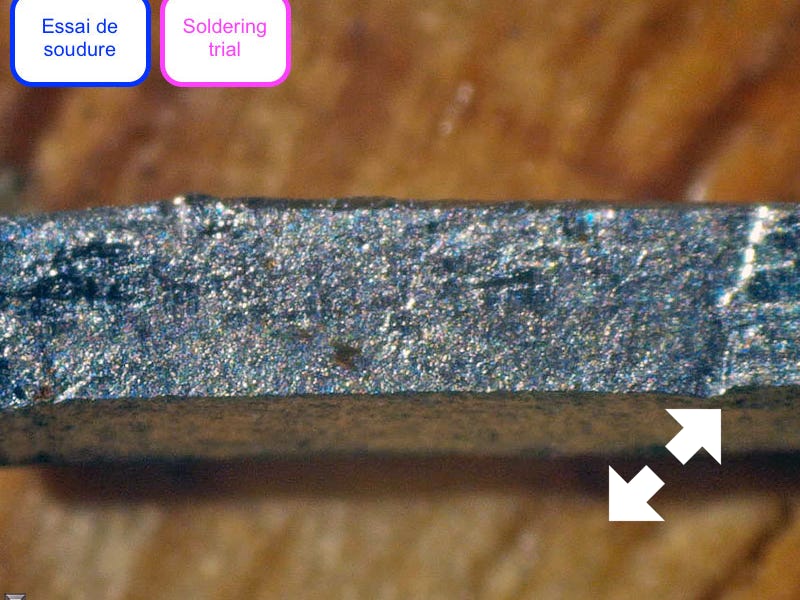

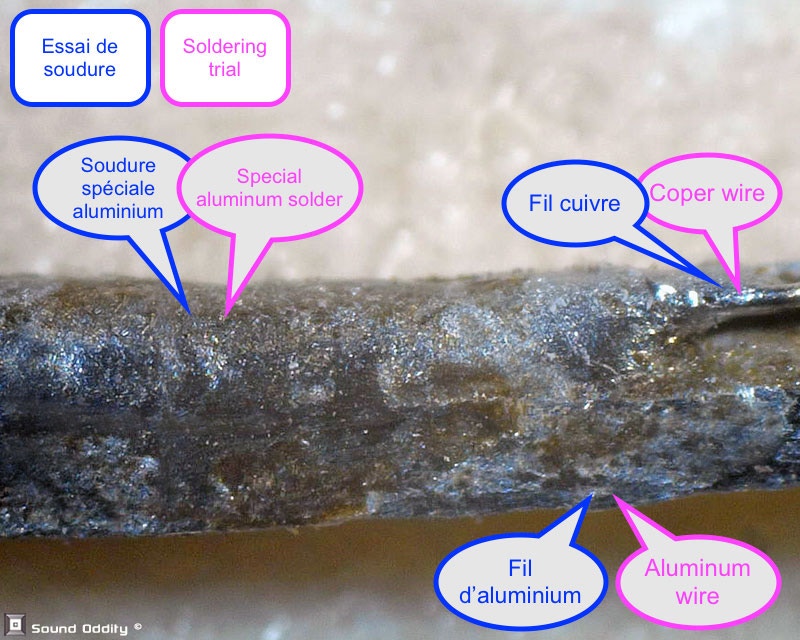

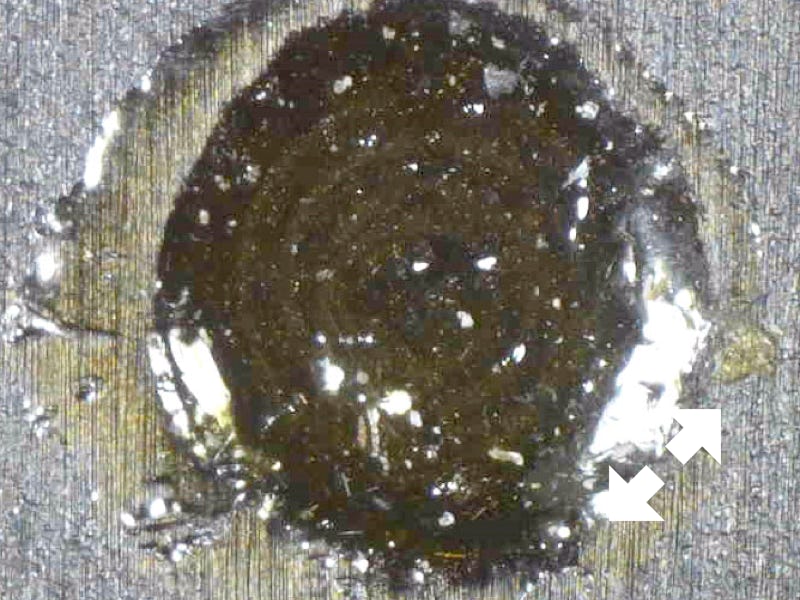

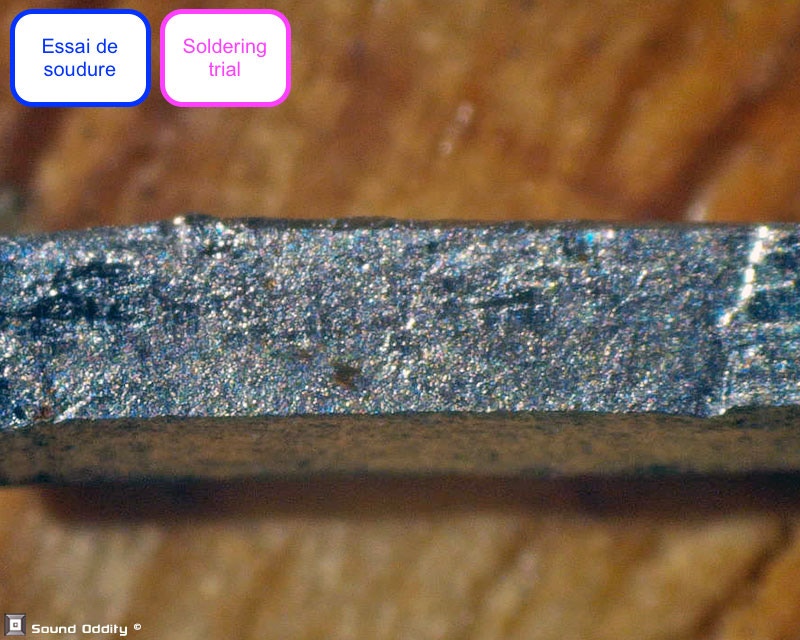

On va essayer de souder proprement un fil de cuivre sur ce fil d’aluminium

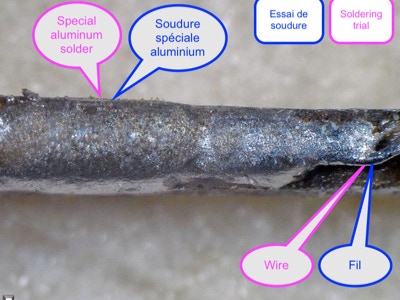

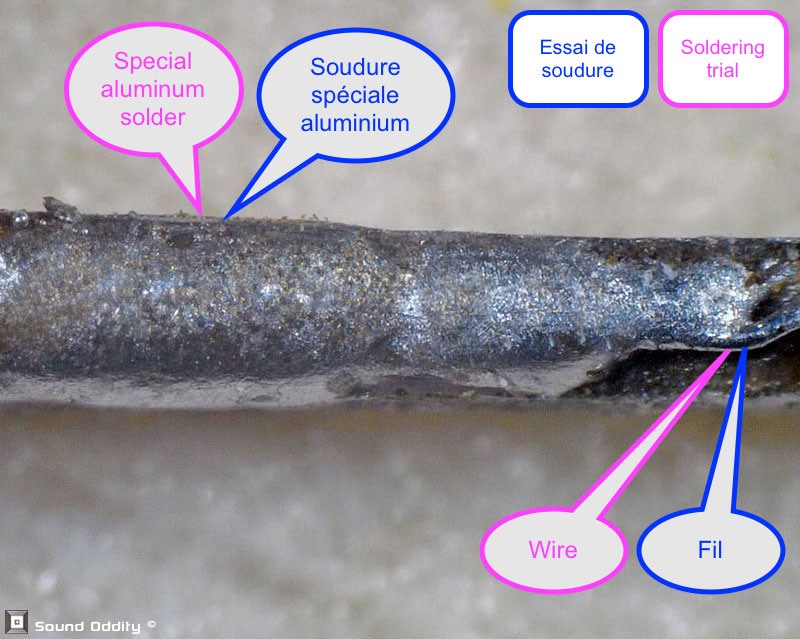

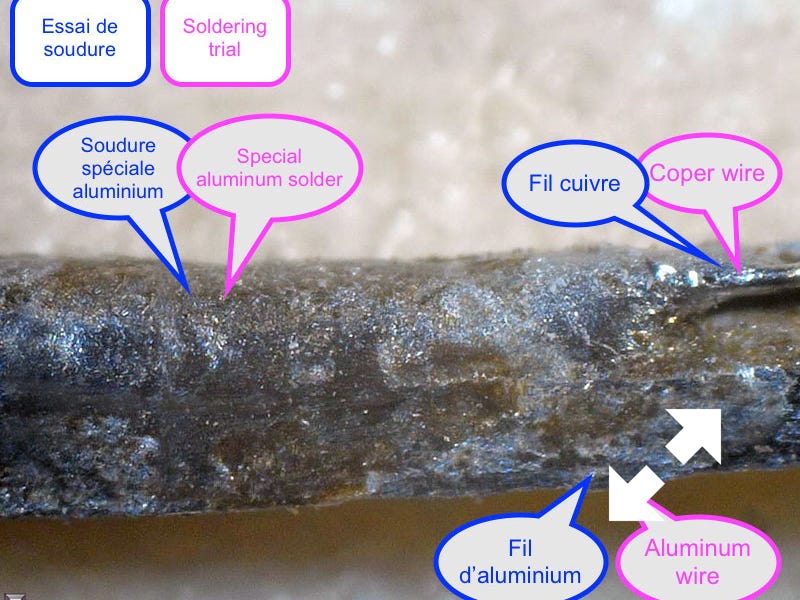

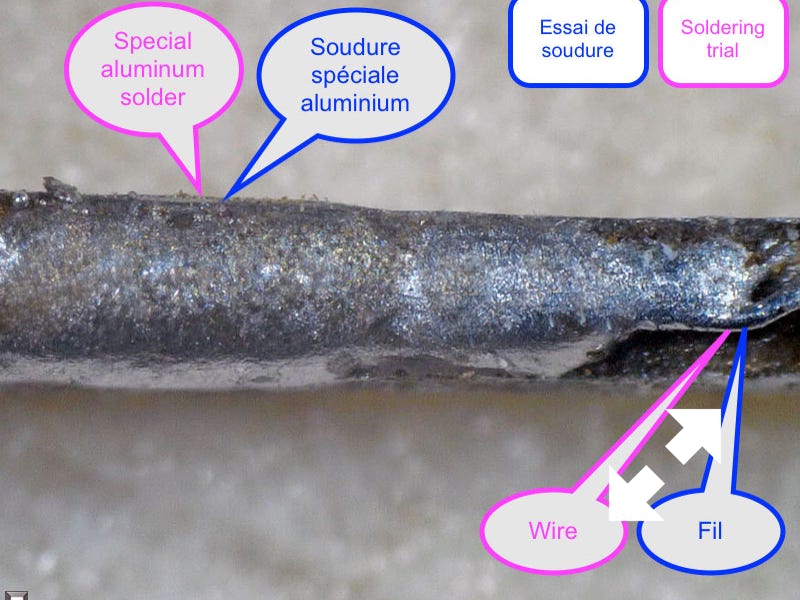

Utilisation d’une soudure spéciale pour l’aluminium

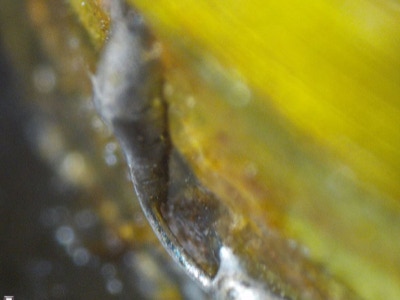

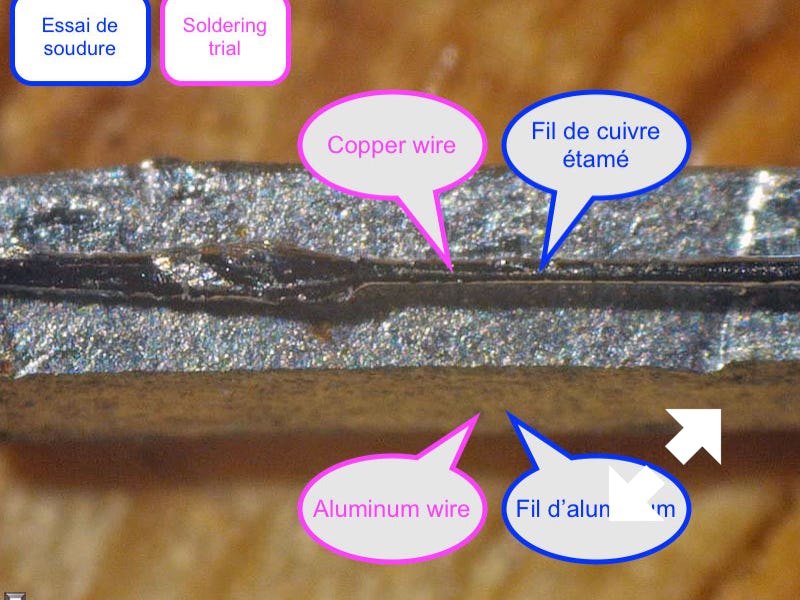

Je pense que c’est réussi

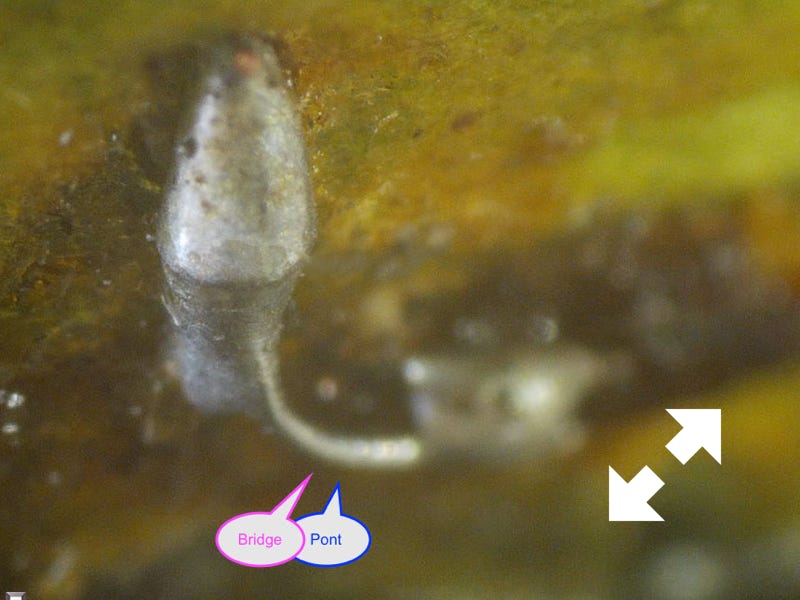

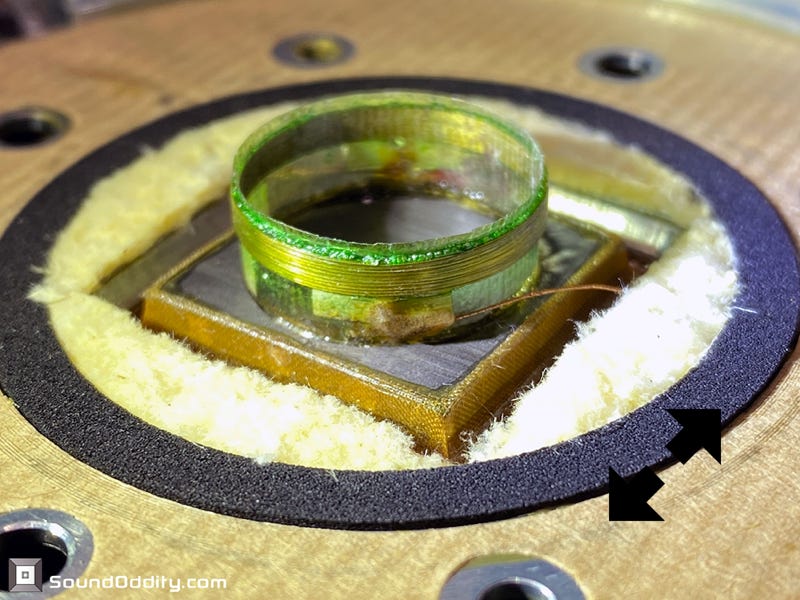

Nouvelle connexion à la bobine avec un pont par fil de cuivre

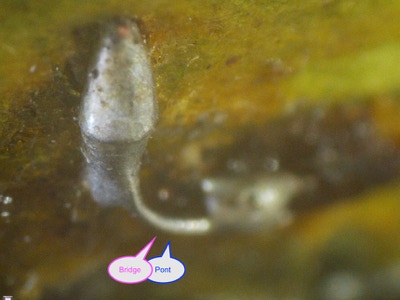

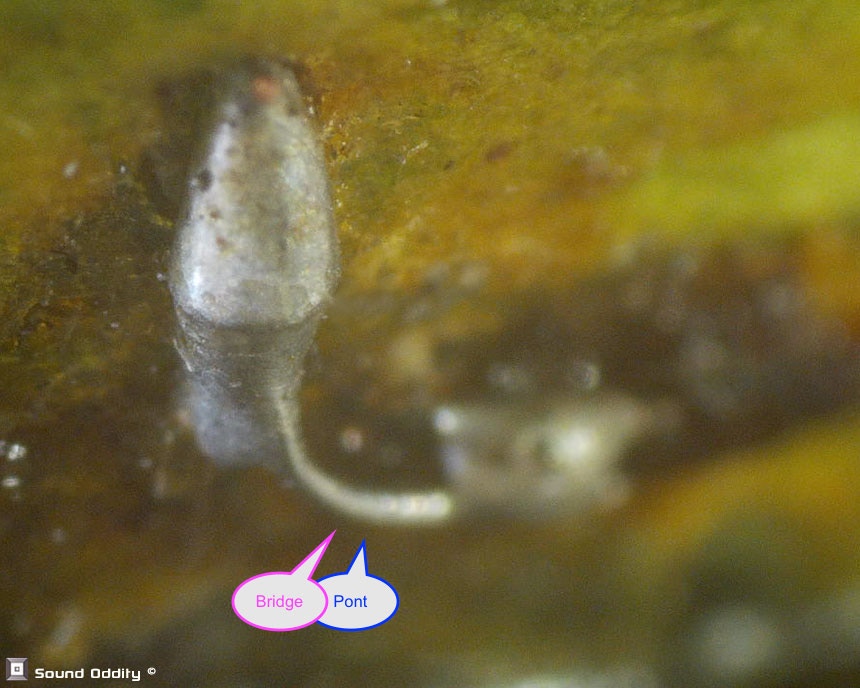

Vue sur le pont de connexion

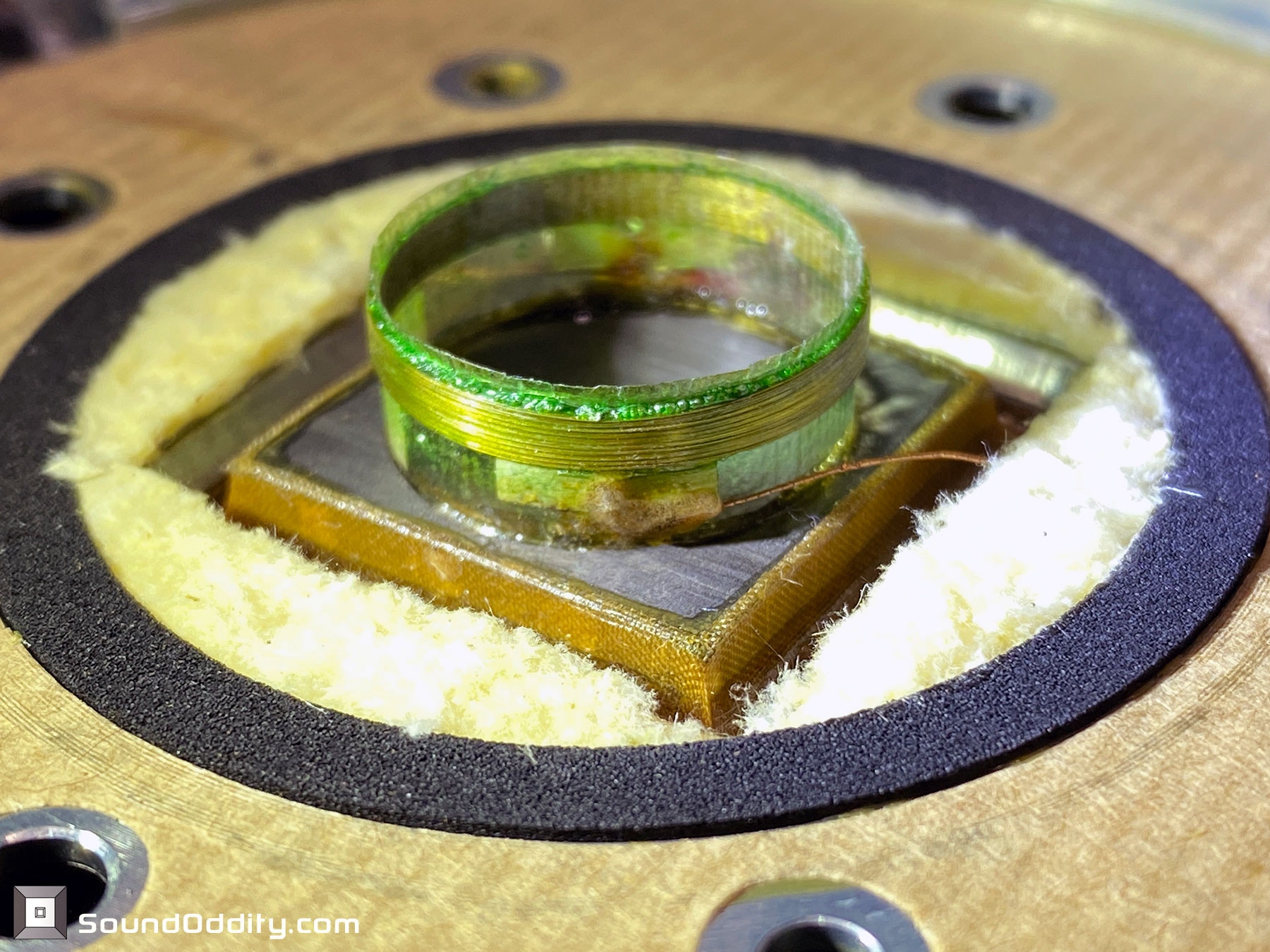

Une autre vue sur le pont de connexion
Protection et sécurisation de la soudure

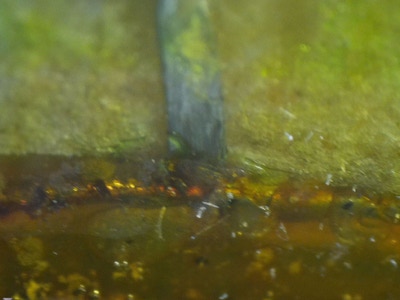

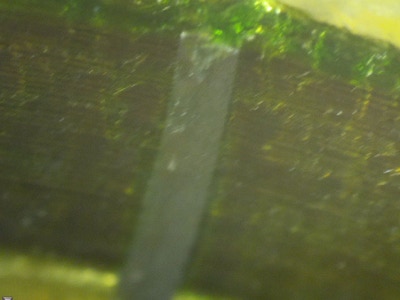

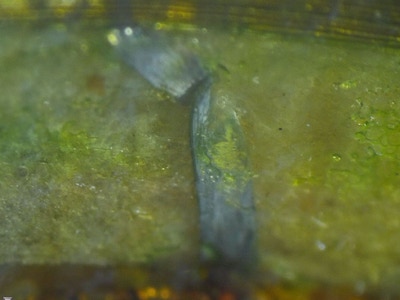

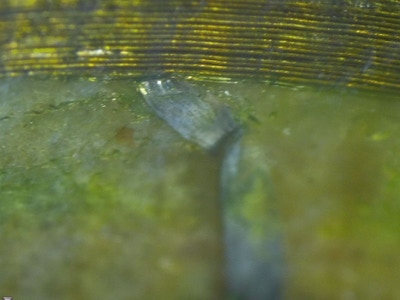

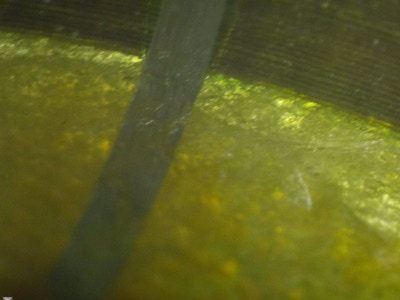

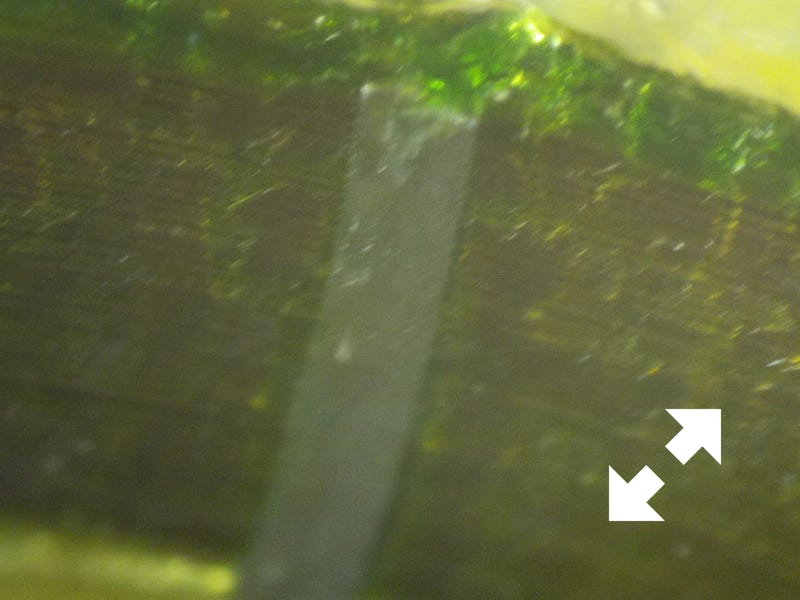

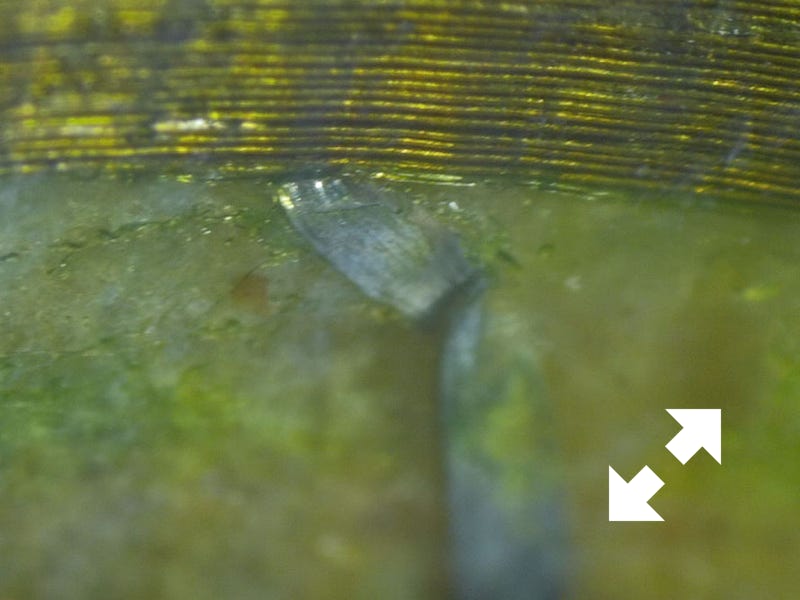

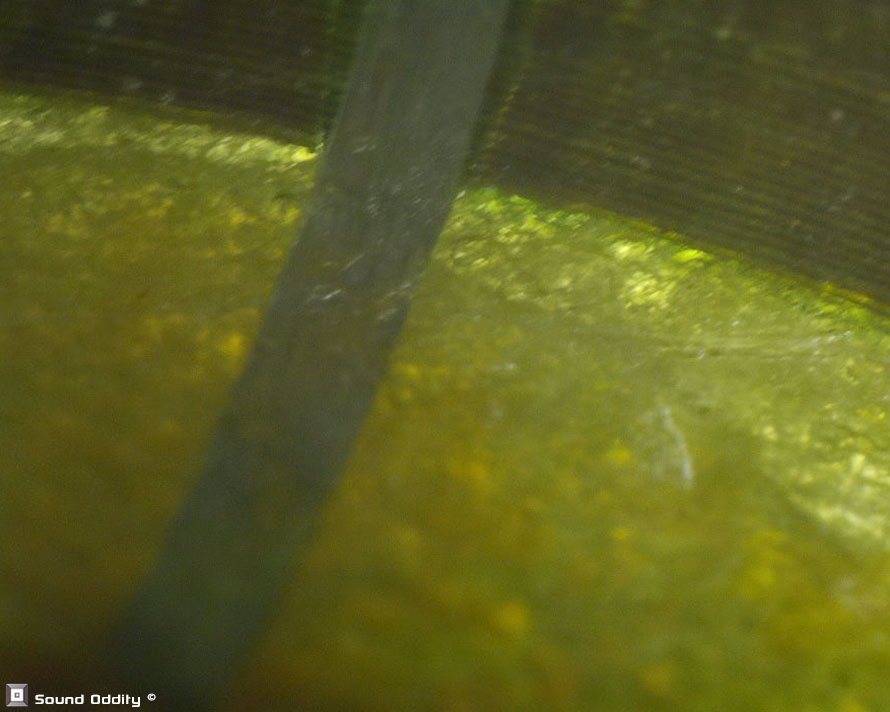

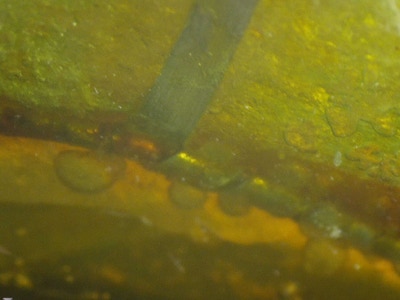

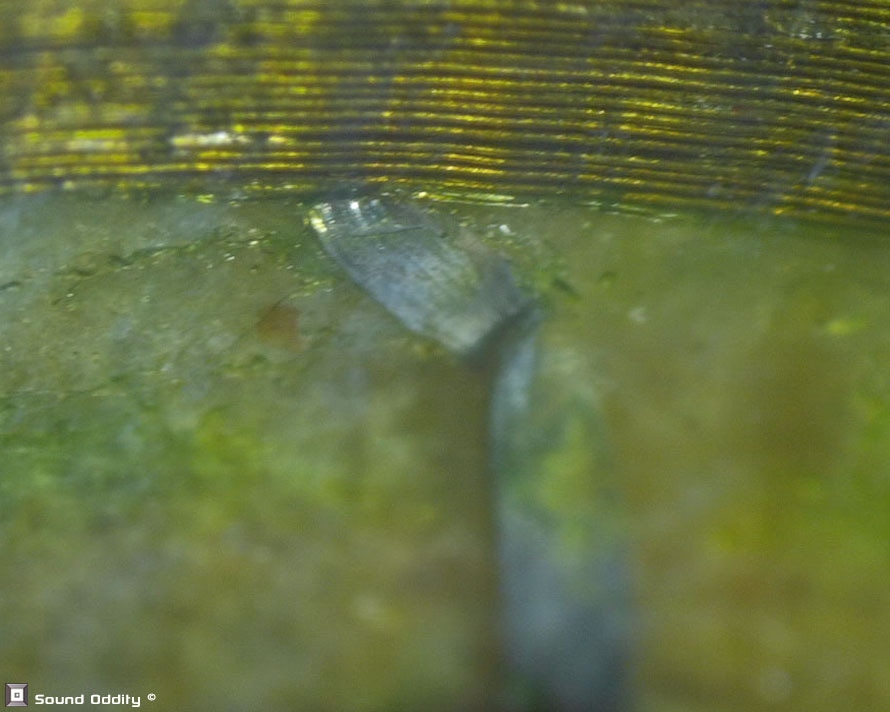

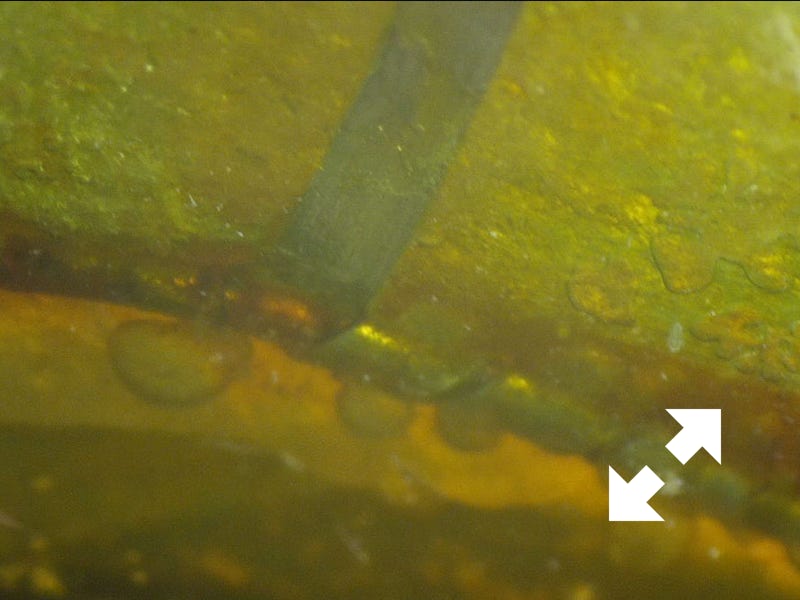

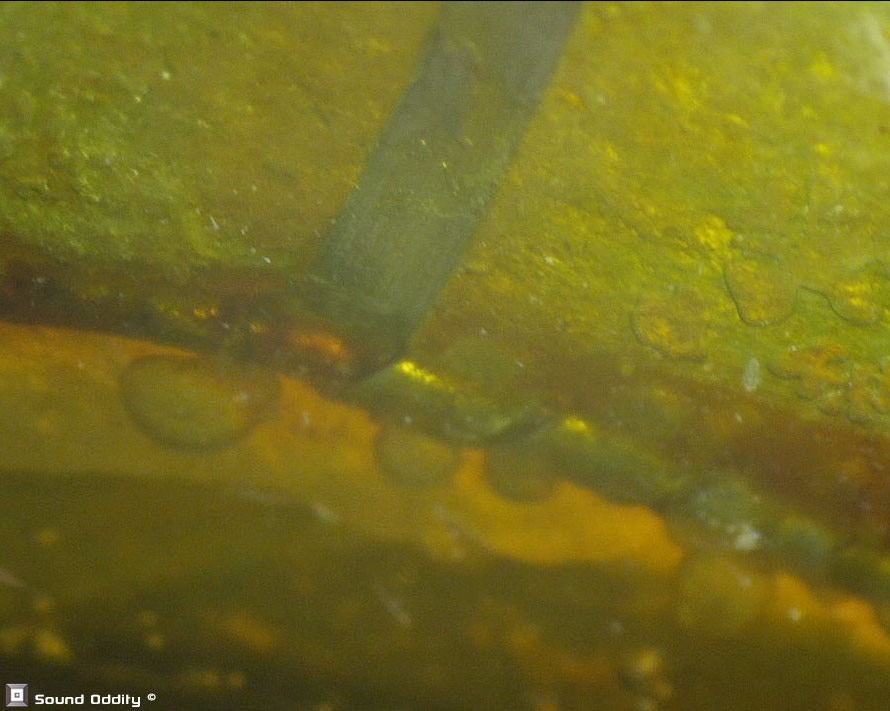

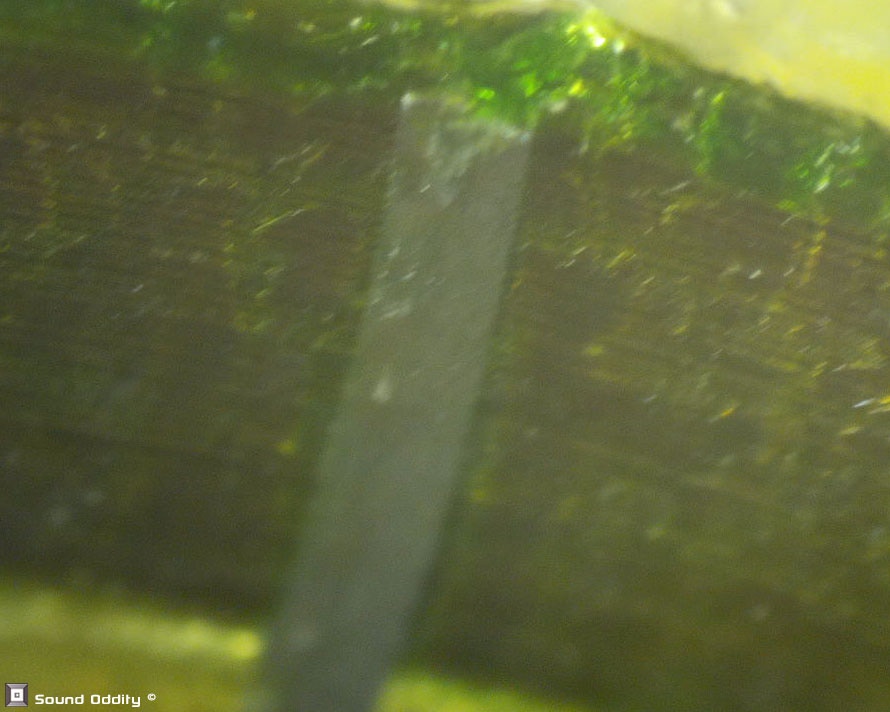

Vérification au microscope des connexions à la bobine du second tweeter
Vérification au microscope des connexions à la bobine du second tweeter

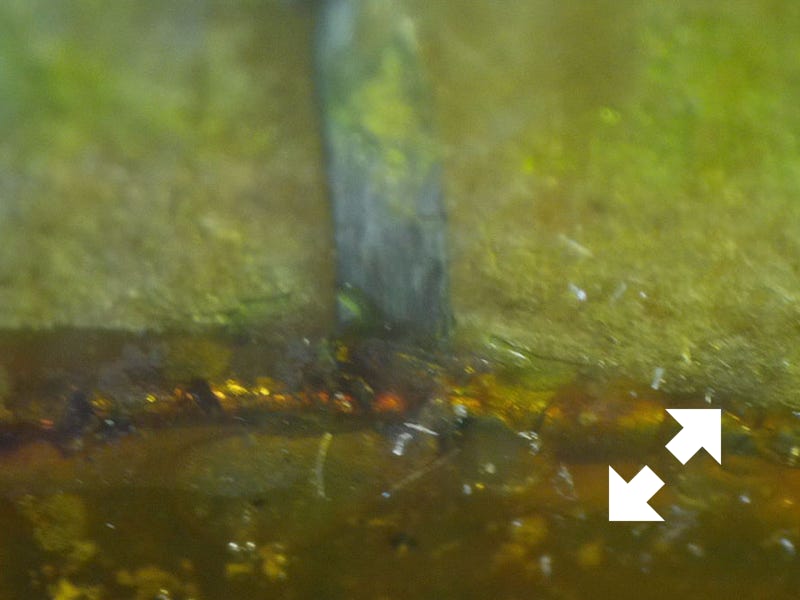

Vérification au microscope des connexions à la bobine du second tweeter
Vérification au microscope des connexions à la bobine du second tweeter

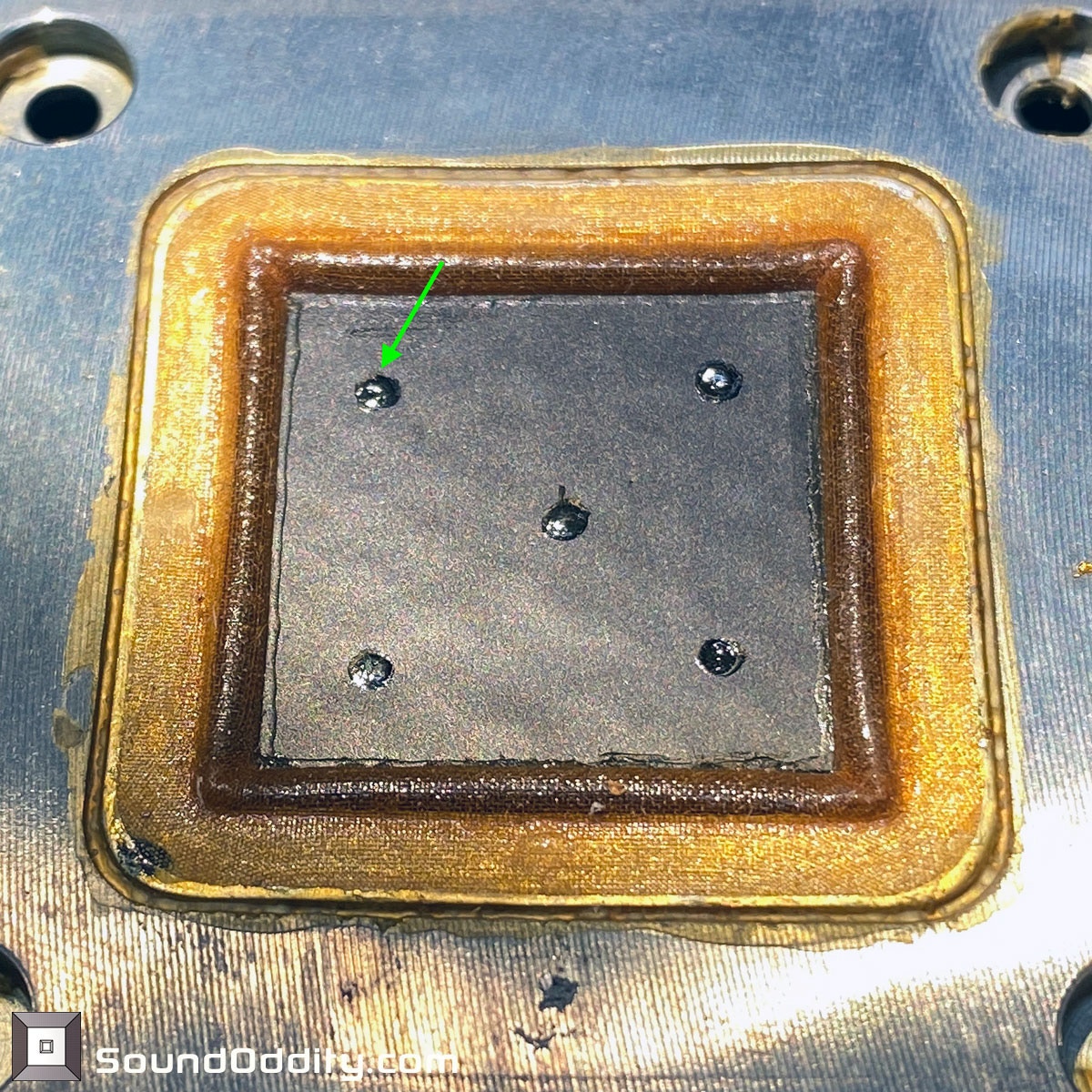

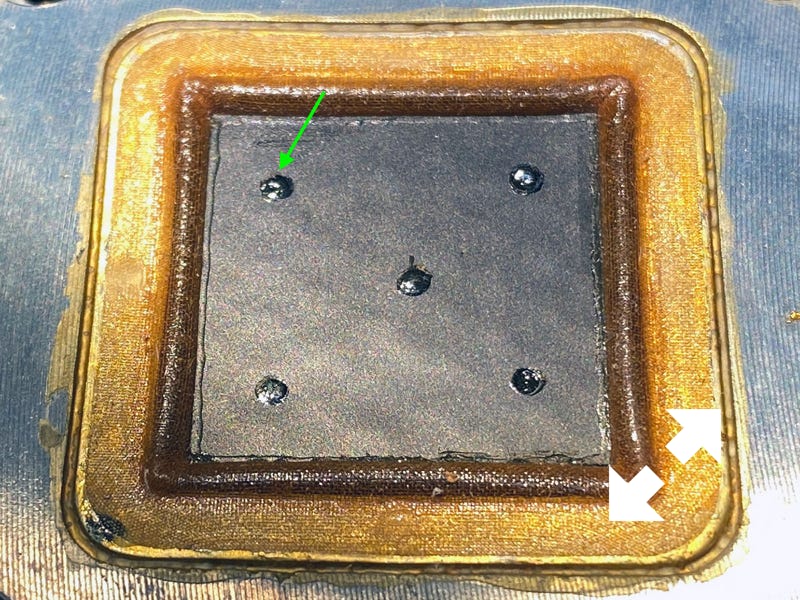

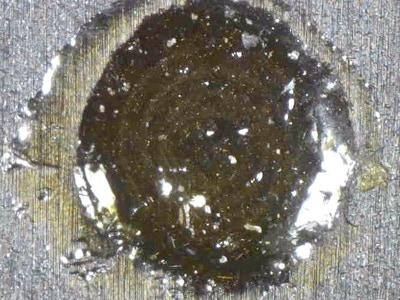

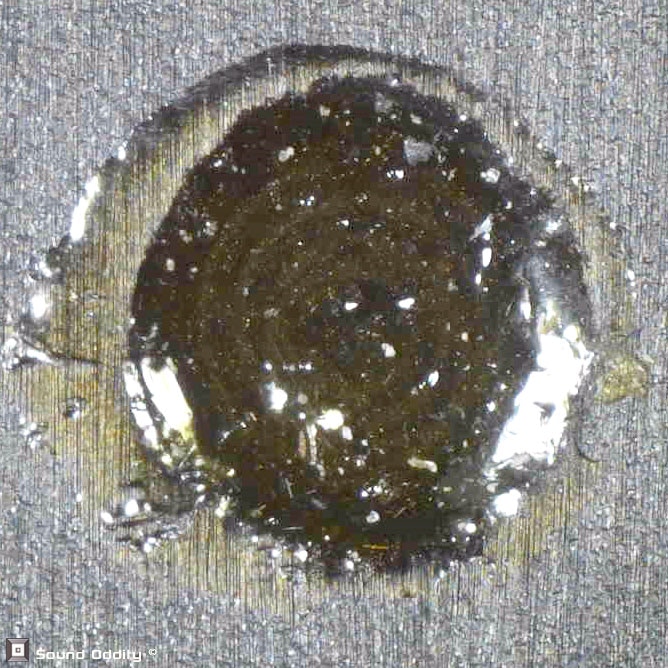

Au passage, que ce passe-t-il dans ce noeud de fractionnement du principe APM ?
Il y a une sorte de matériau d’amortissement probablement pour diminuer le pic de résonance un peu avant 30KHz…

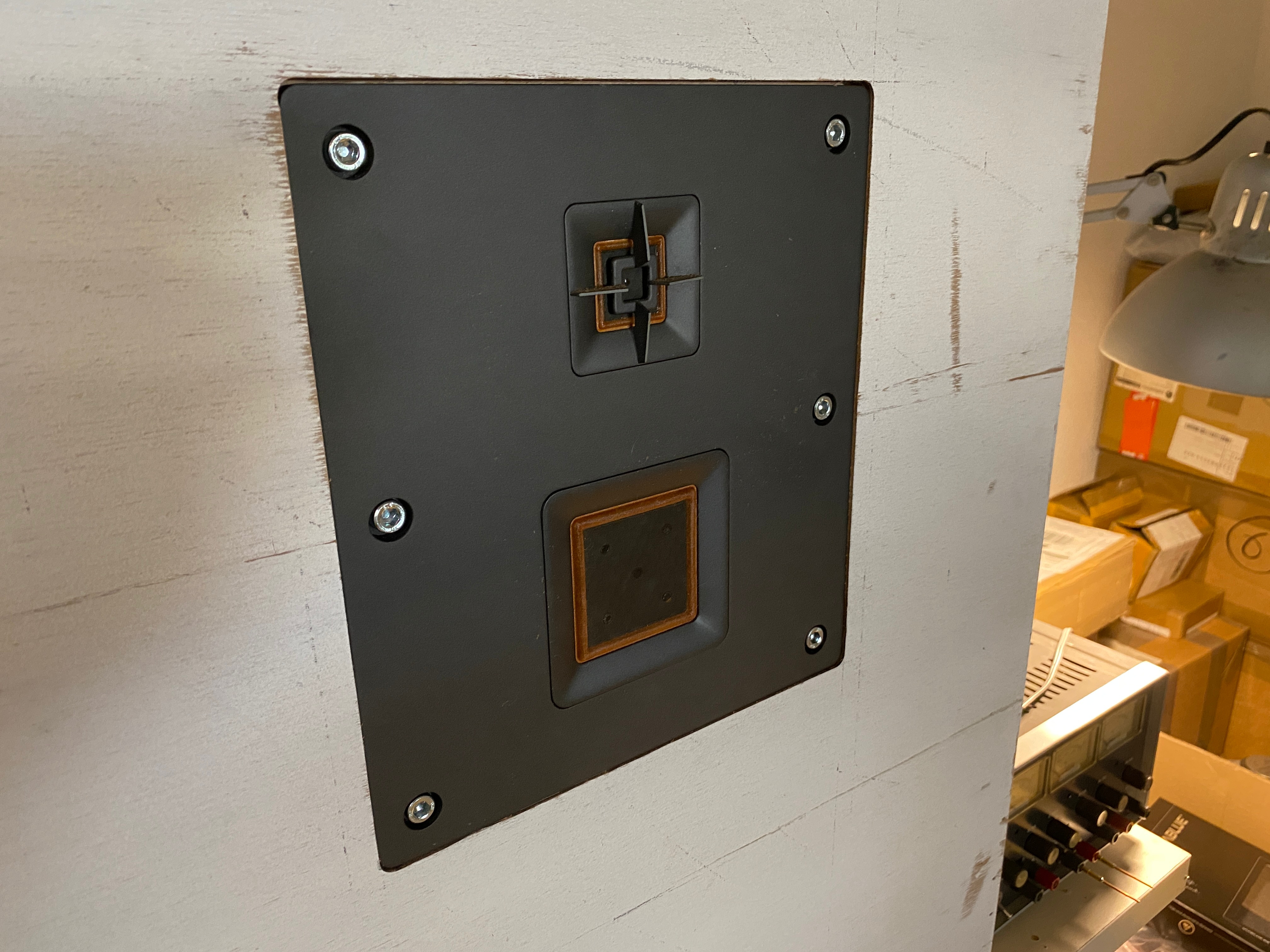

Montage sur panneau pour mesure acoustique

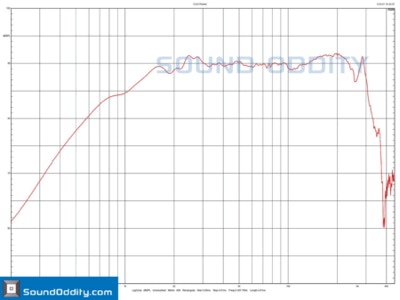

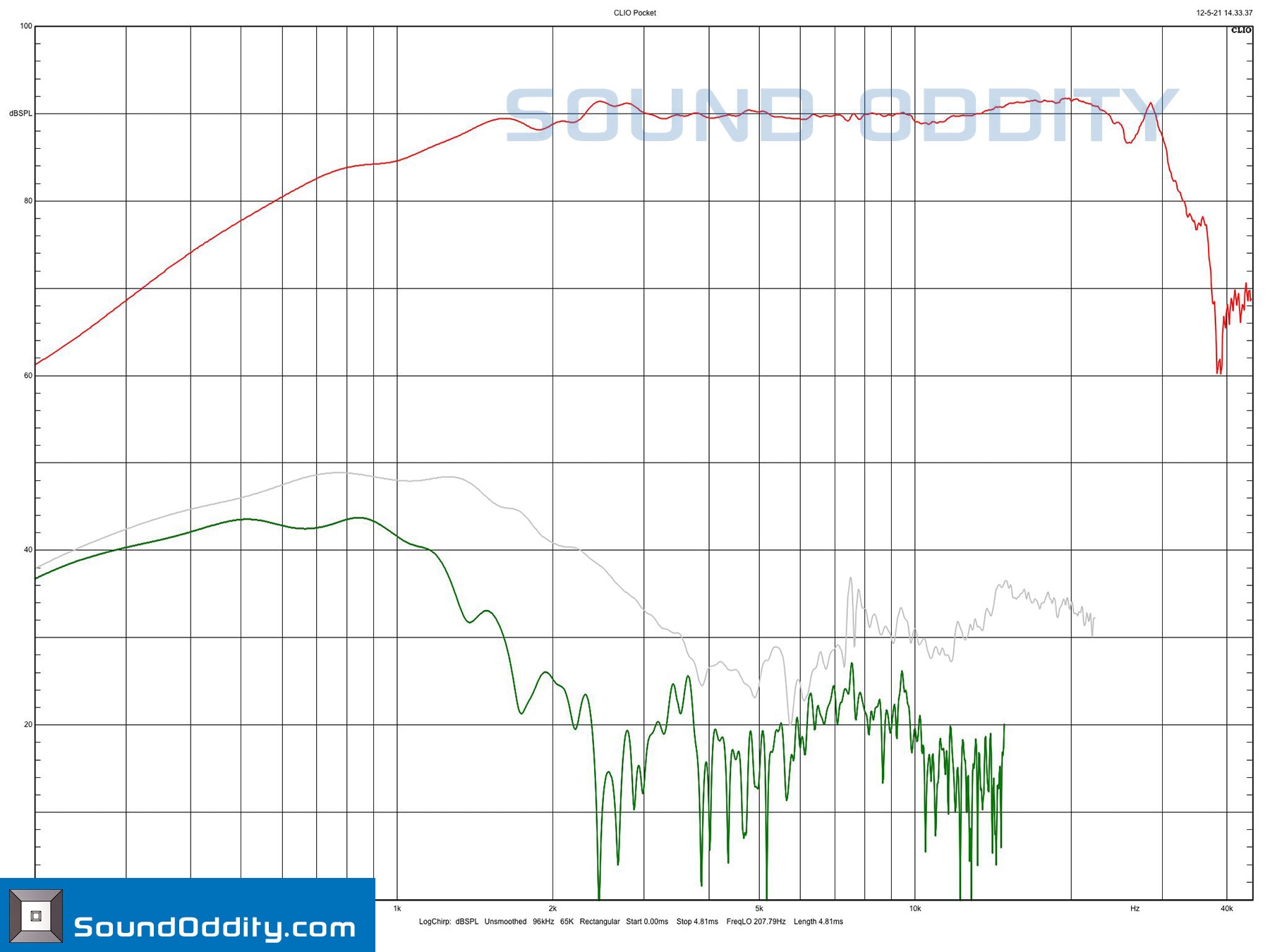

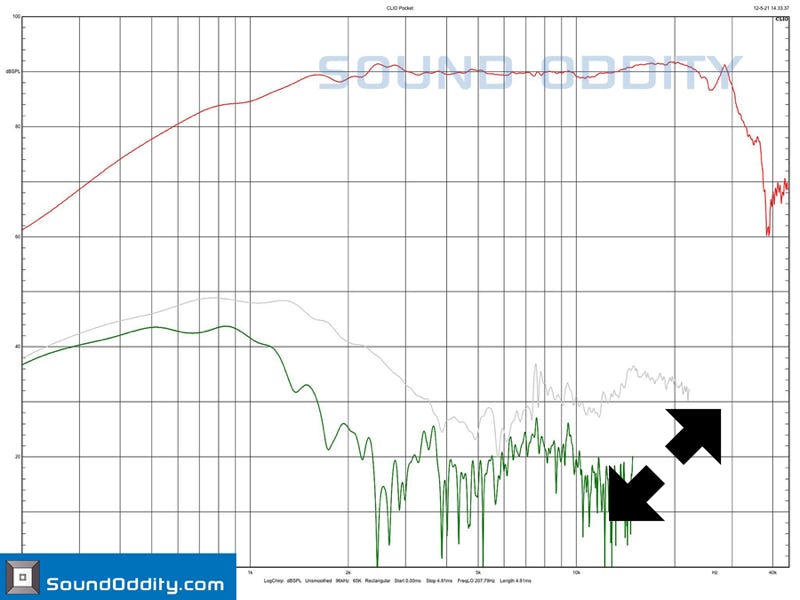

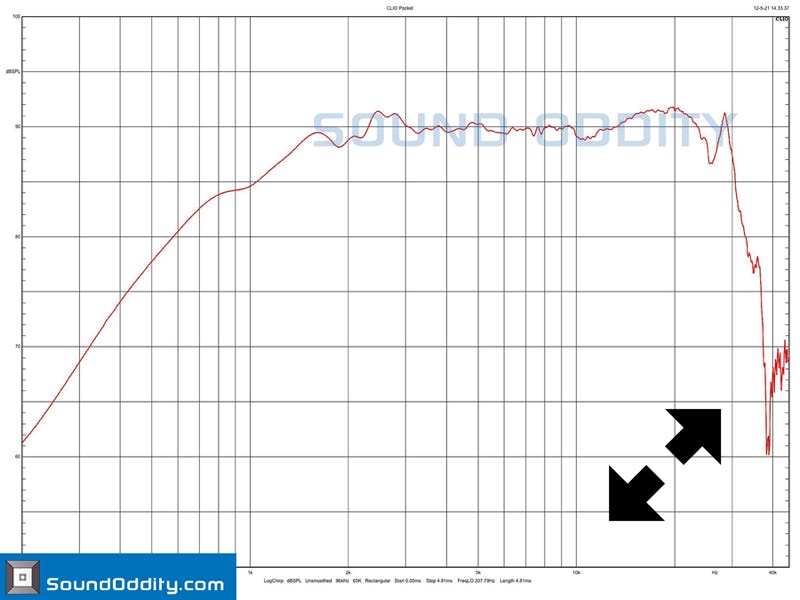

Mesure acoustique + distortion dans l’axe 1W 1m

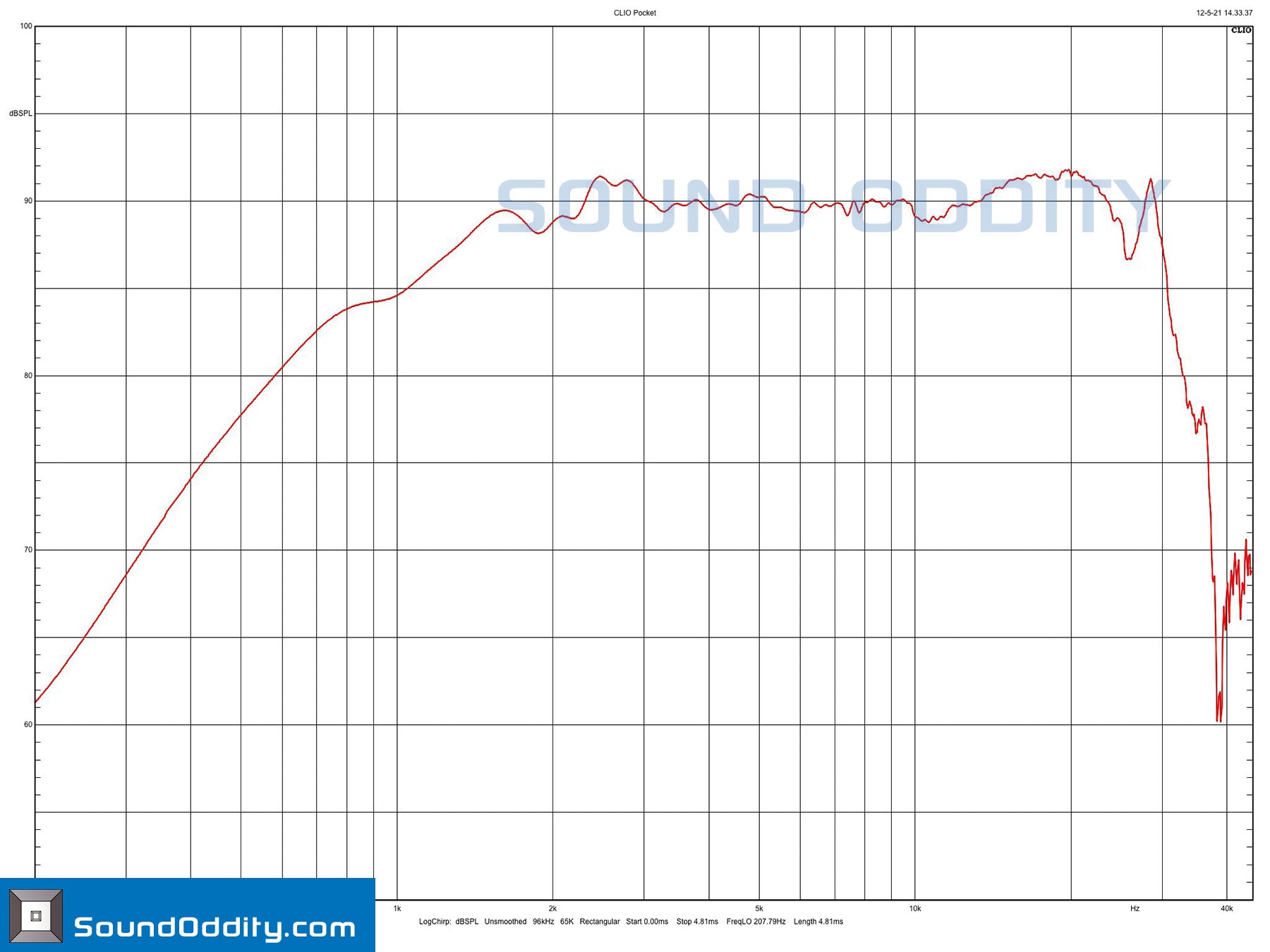

Mesure acoustique + distortion dans l’axe 1W 1m. Absolument magnifique

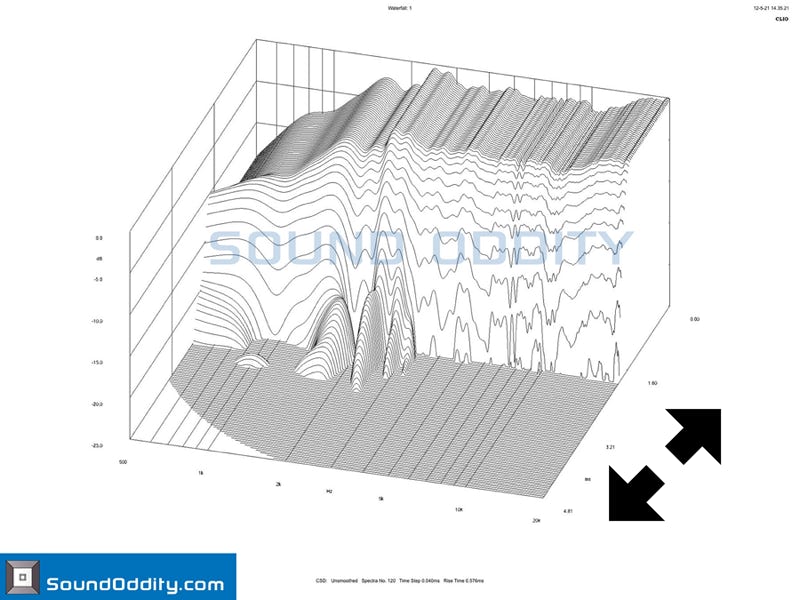

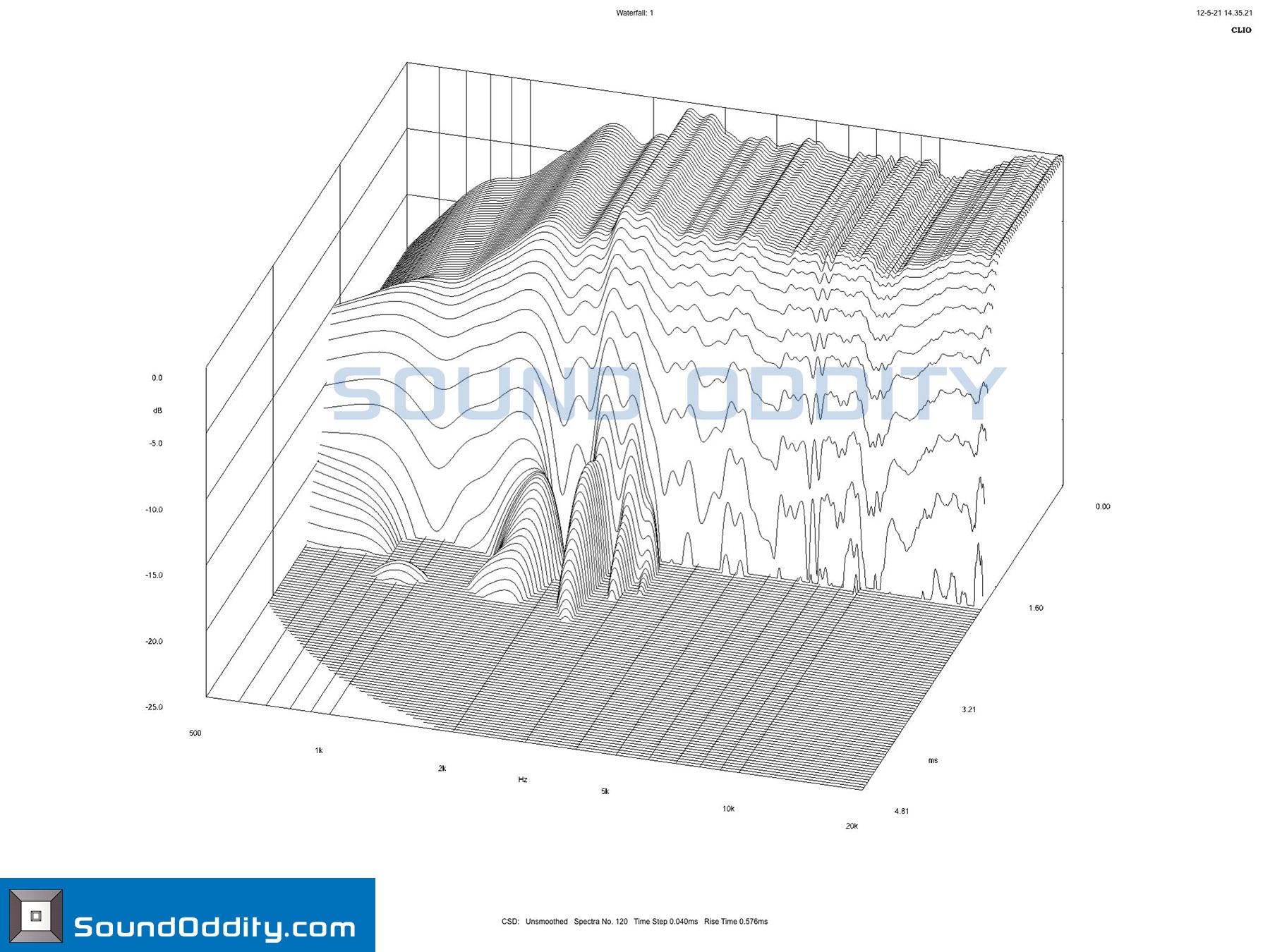

Le waterfall est également magnifique !
