- Diagnostic : Un tweeter est muet, bobine ouverte.

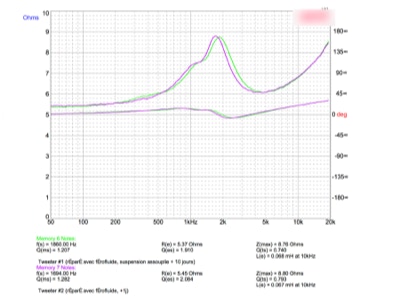

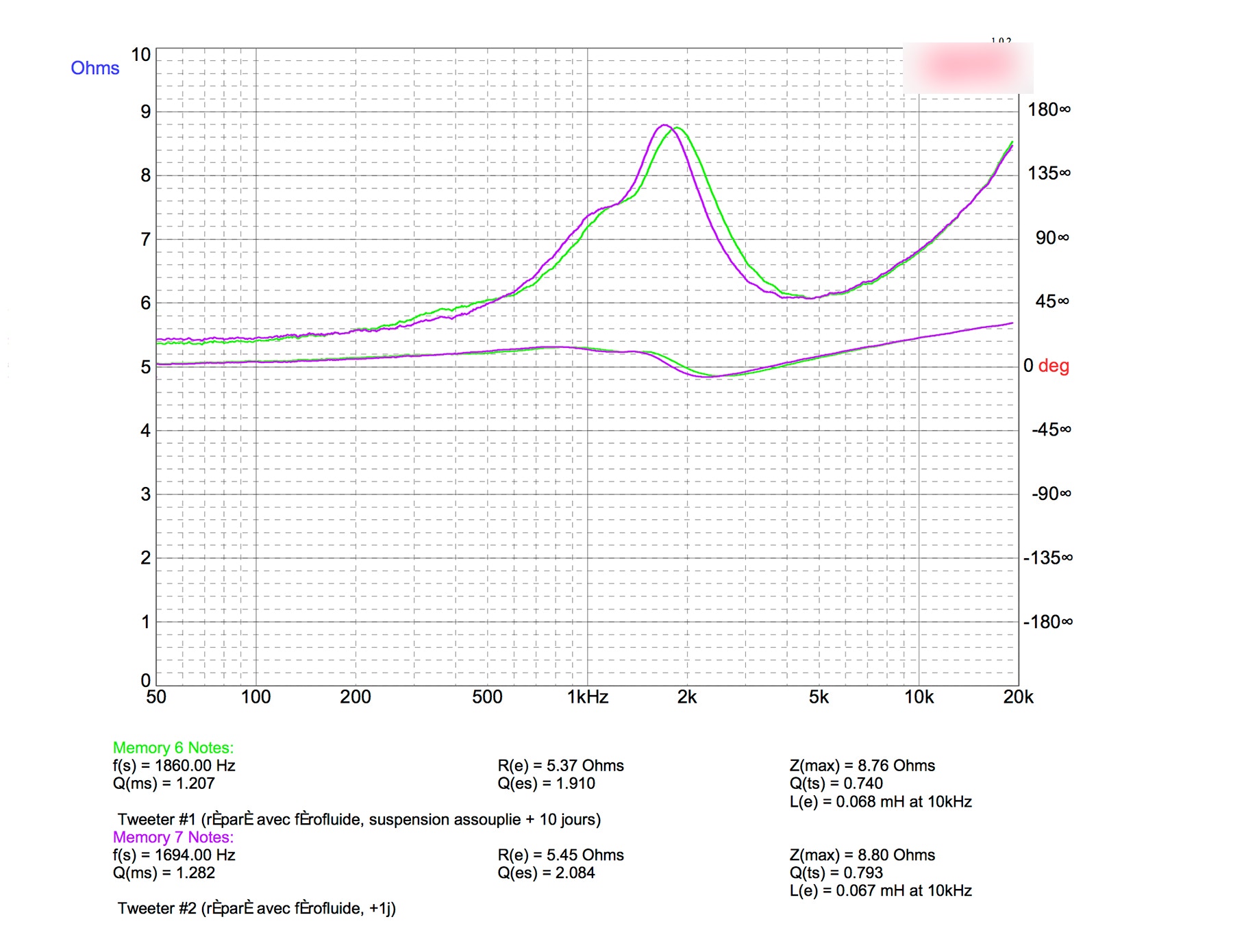

- Travaux réalisés : Remplacement des deux bobines par des bobines Sound Oddity : Dépose des bobines d’origine, nettoyage des résidus de colle, montage des nouvelles bobines, nettoyage des entre fers avec retrait du ferrofluide d’origine, dépose d’un ferrofluide neuf, remontage, mesure d’impédance.
- Faits notables : Les bobines Sound Oddity pour tweeters APM-66ES sont disponibles sur la boutique en ligne. Cette page fait aussi office de tutoriel. Des instructions supplémentaires seront envoyées aux acheteurs avec une assistance par mail, téléphone, Skype…
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

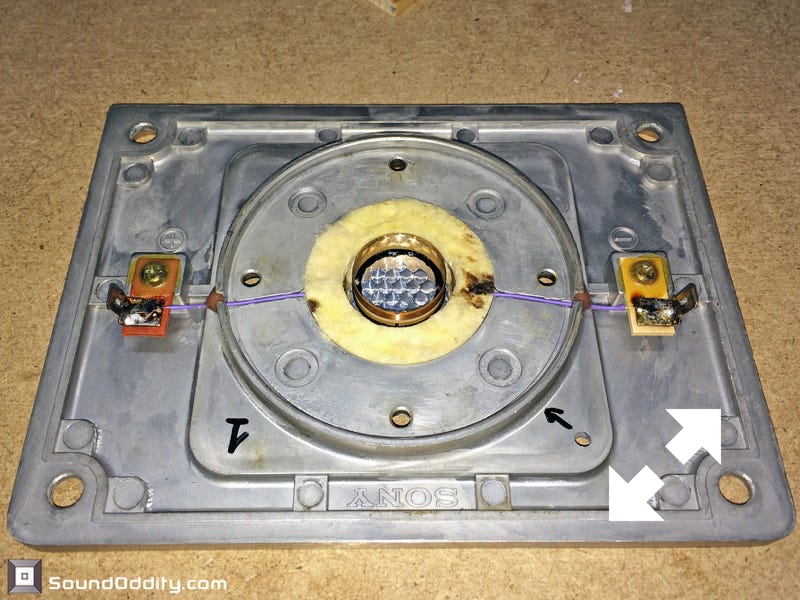

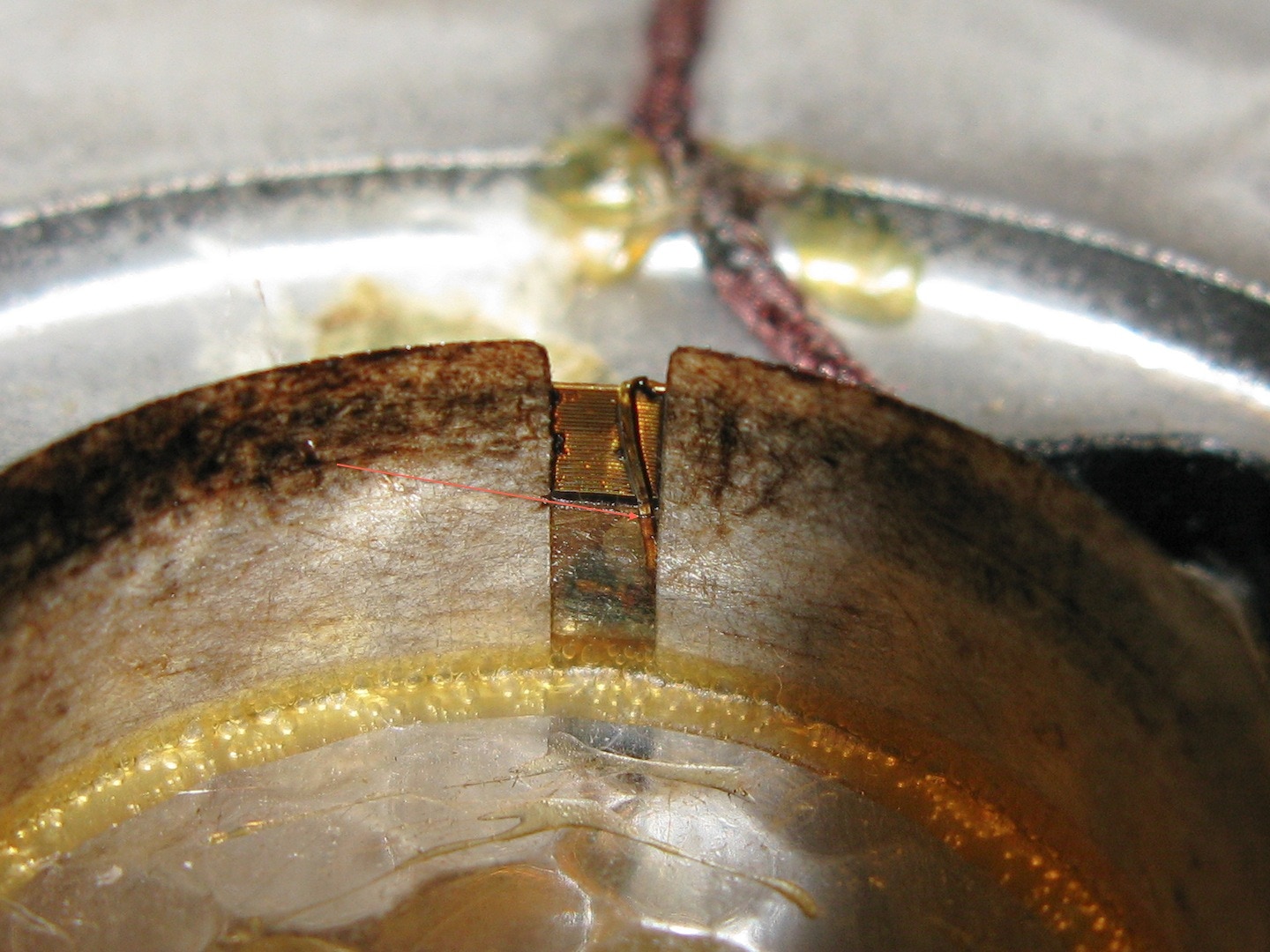

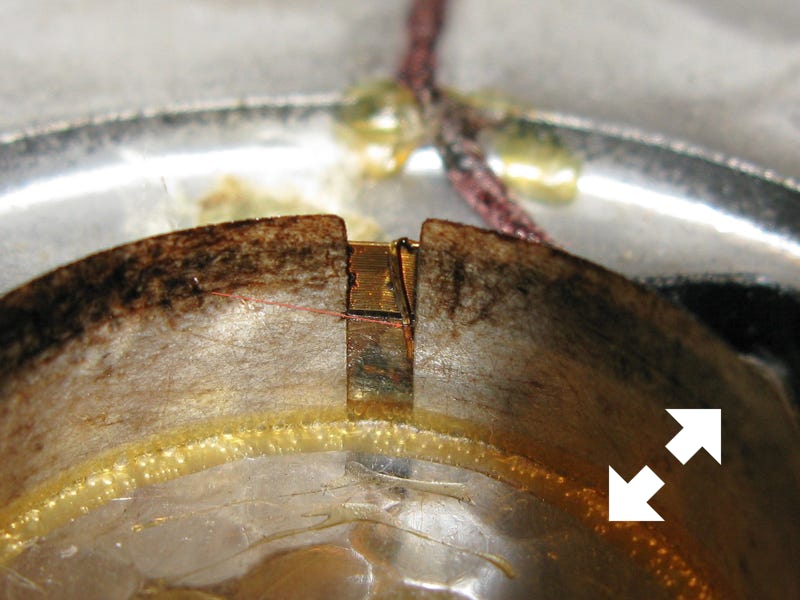

Bobine d’origine coupée
Bobine d’origine coupée

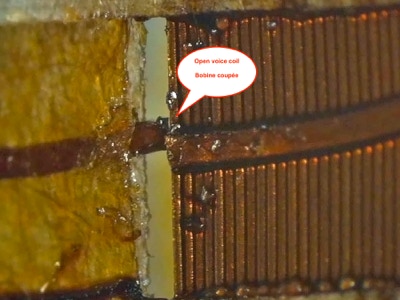

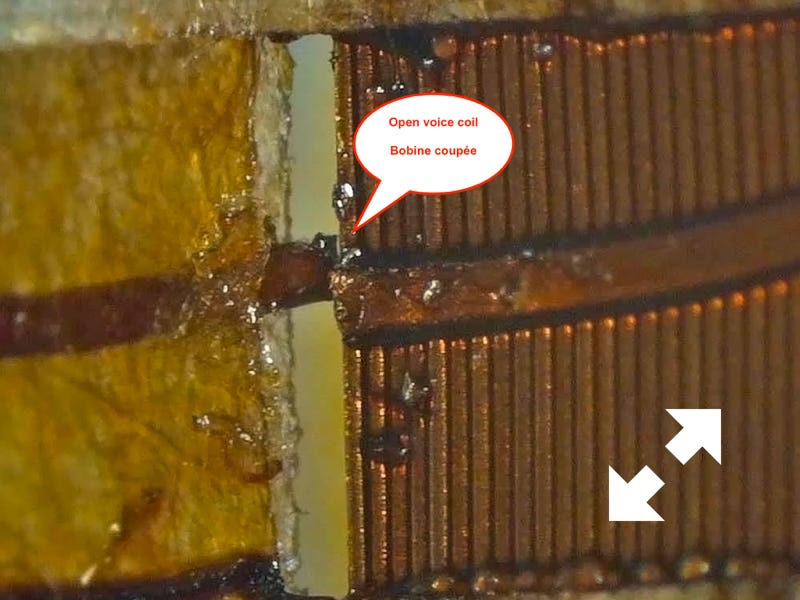

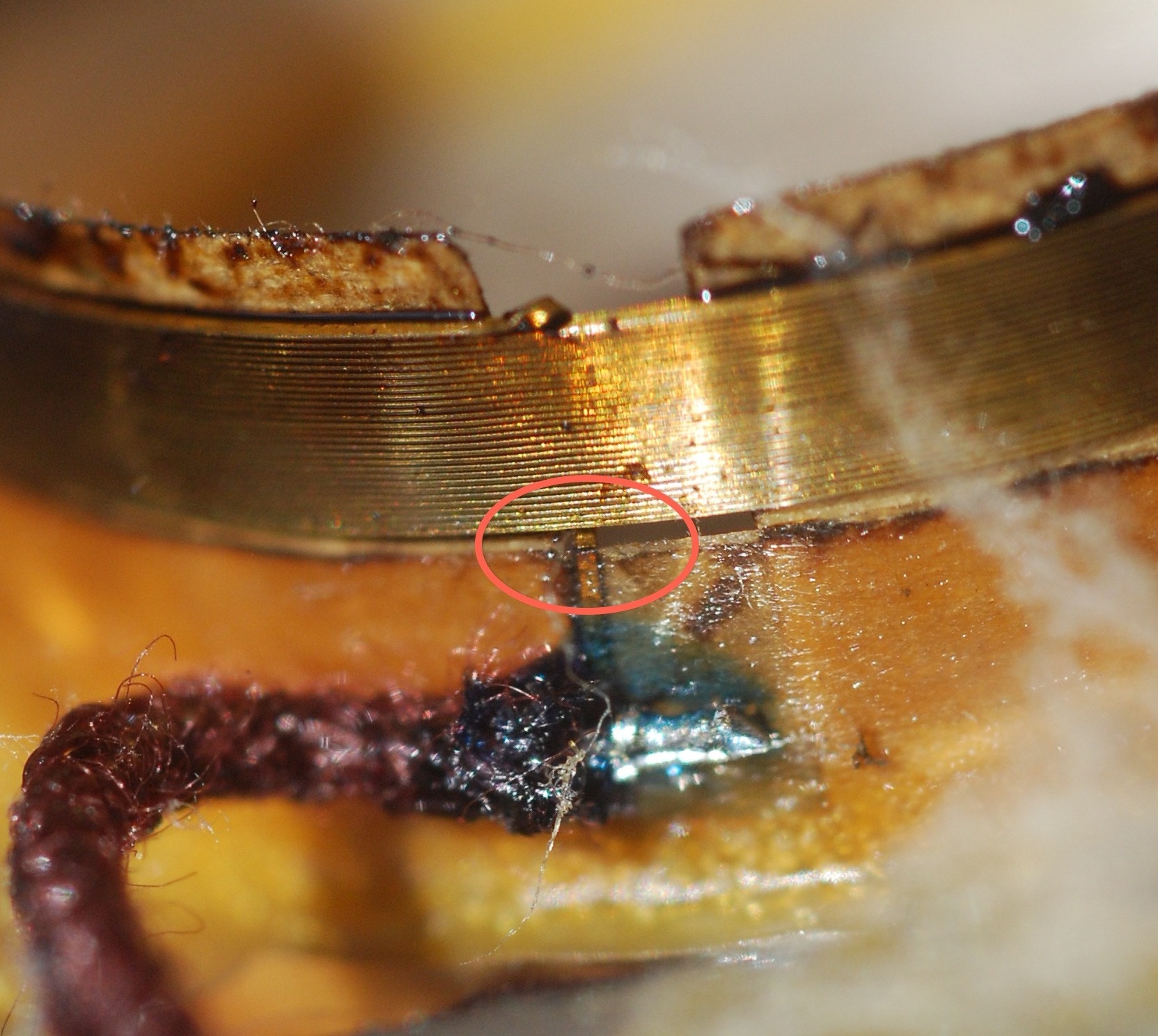

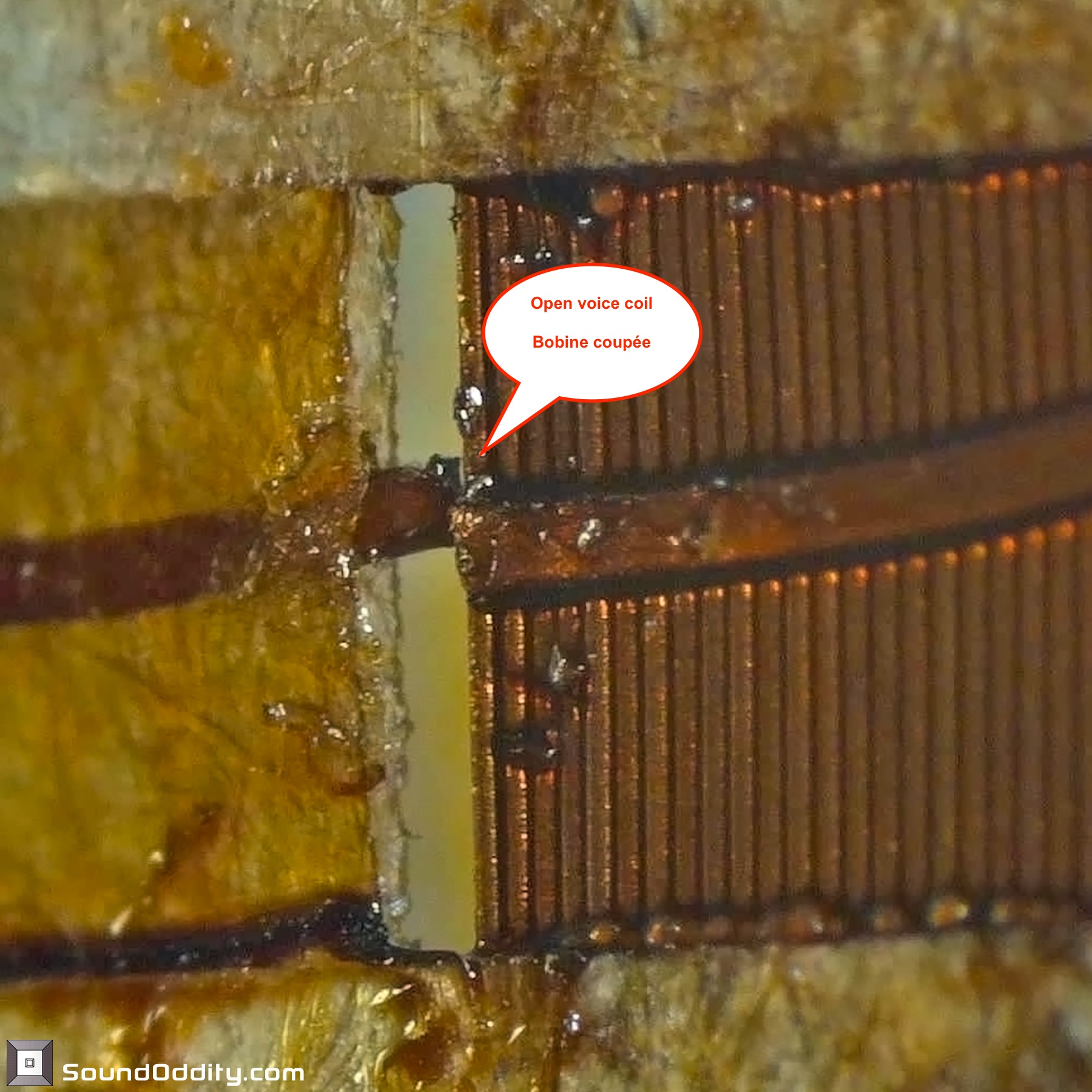

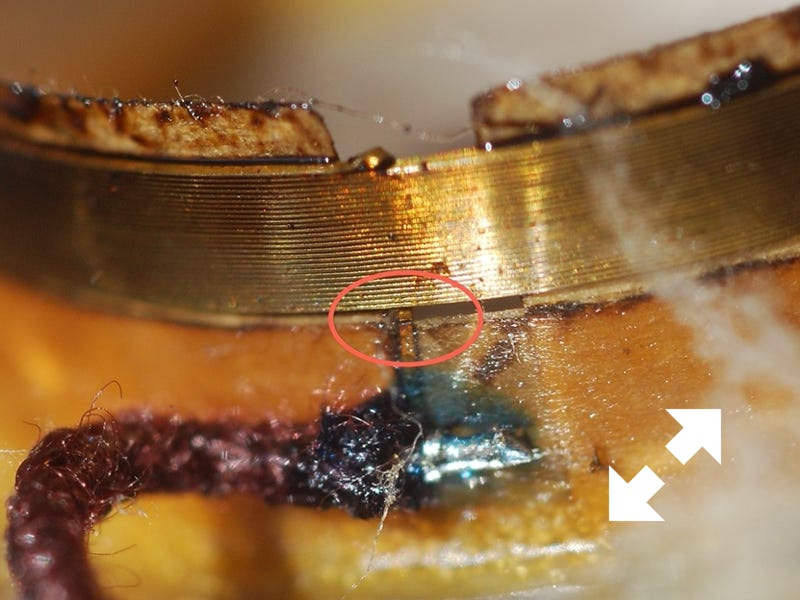

Zoom au microscope sur la bobine d’origine coupée

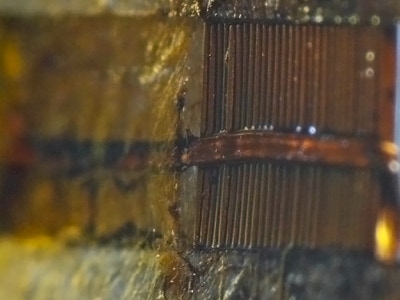

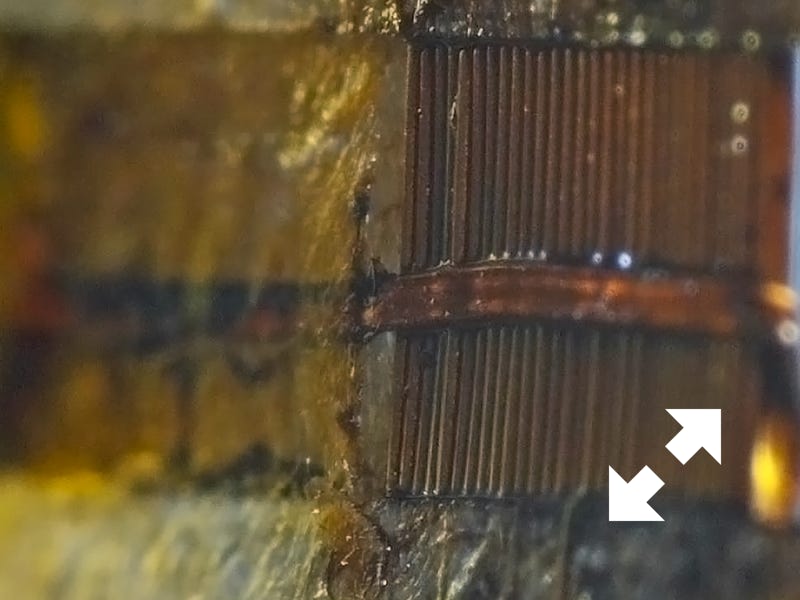

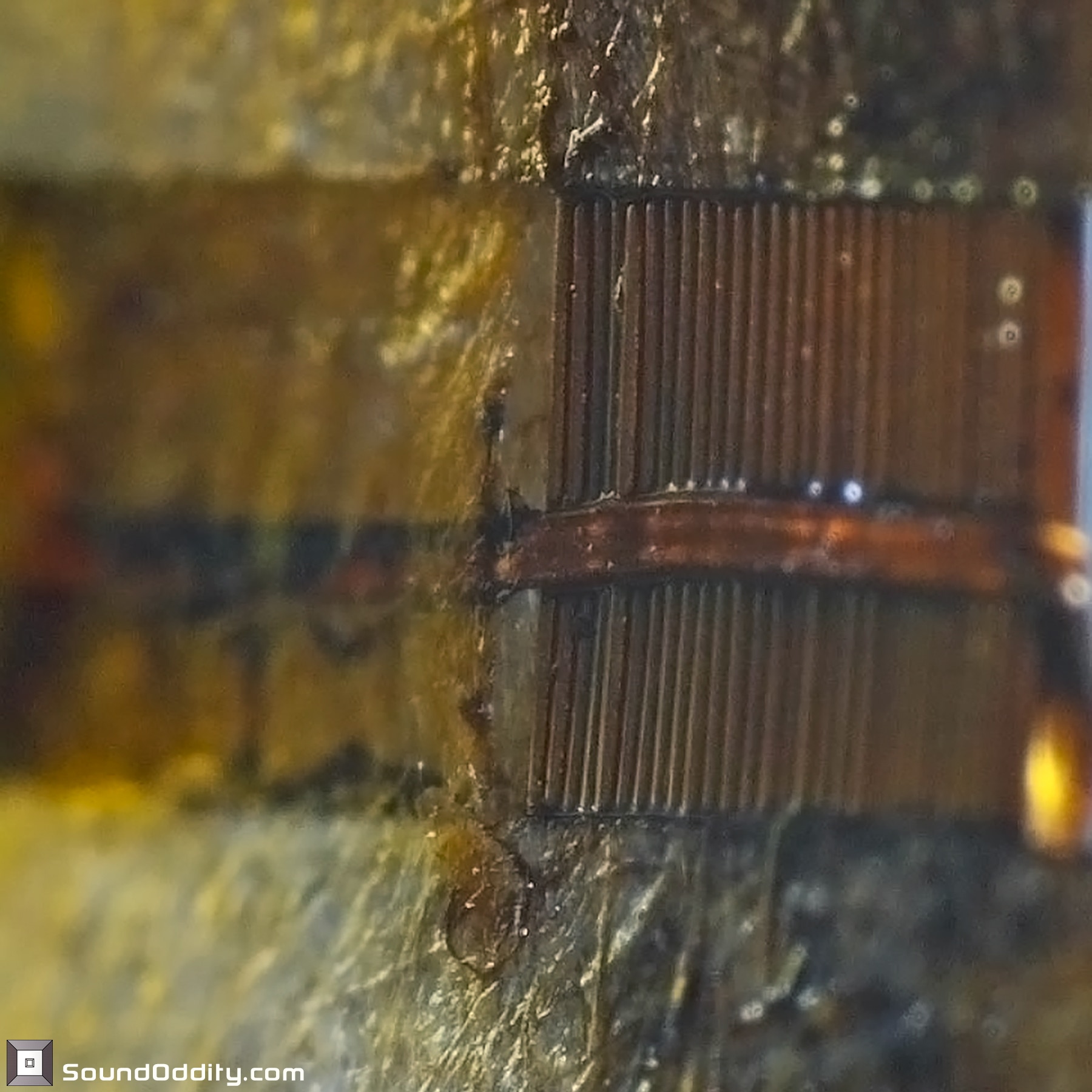

Zoom au microscope sur une bobine d’origine OK

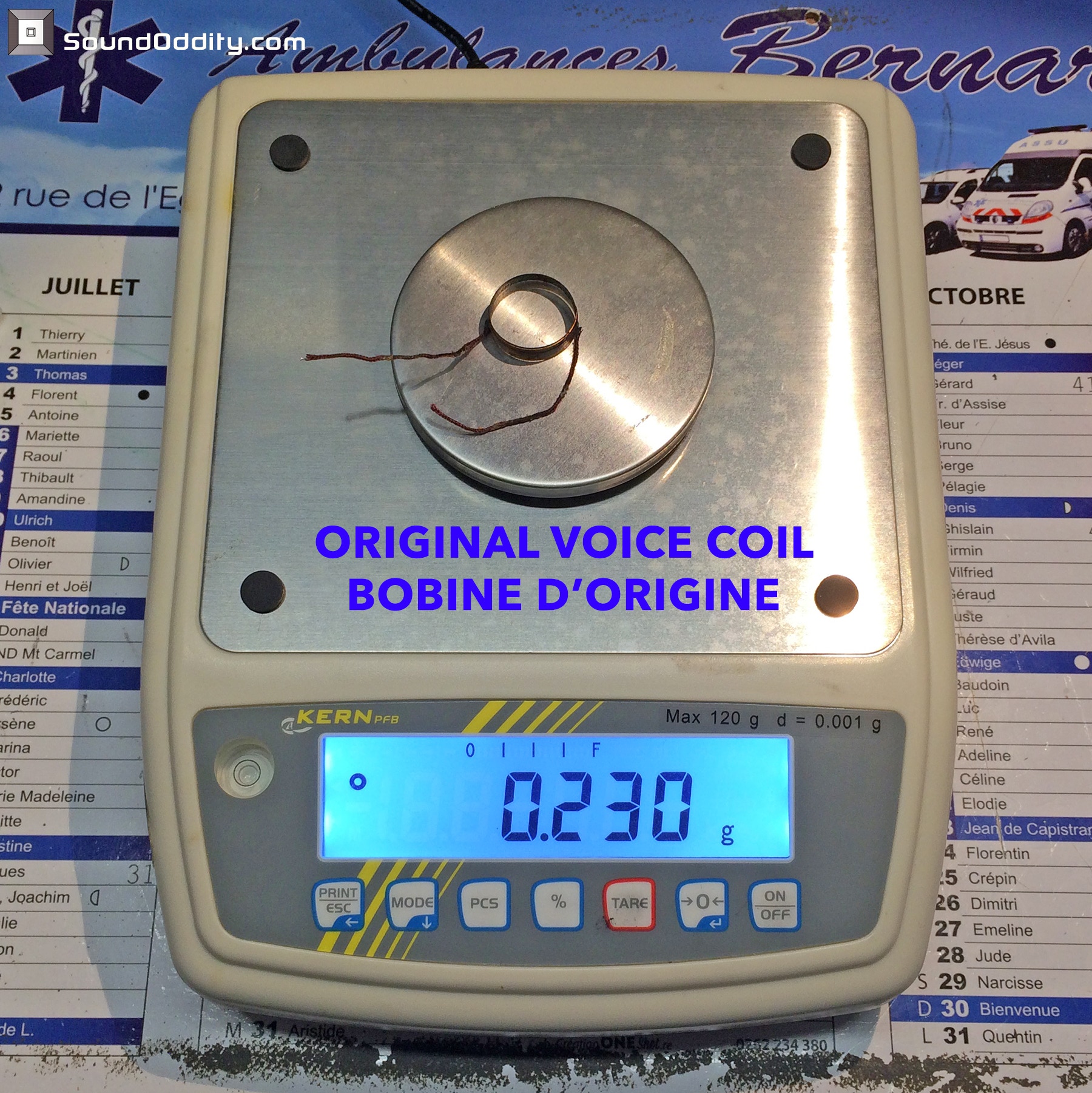

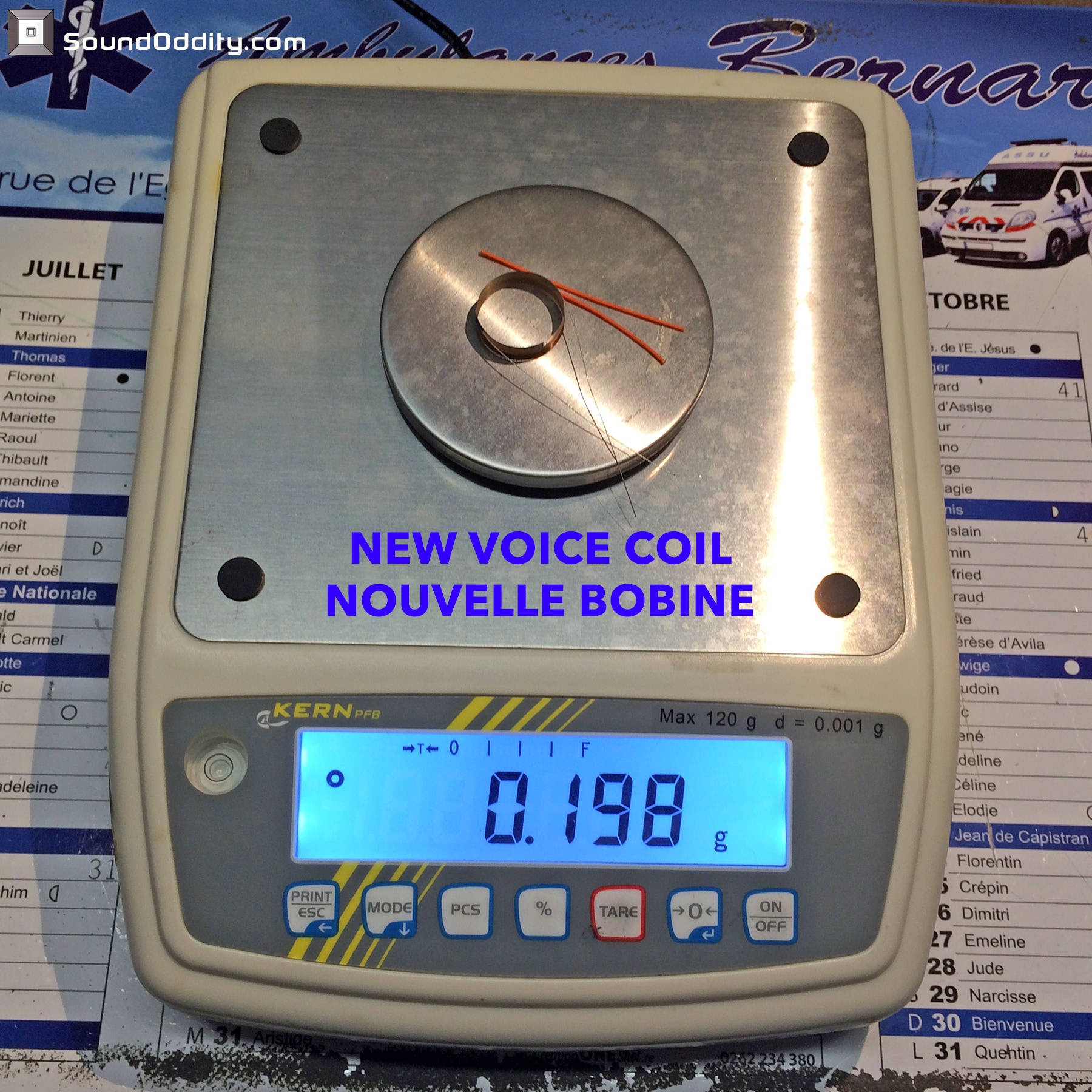

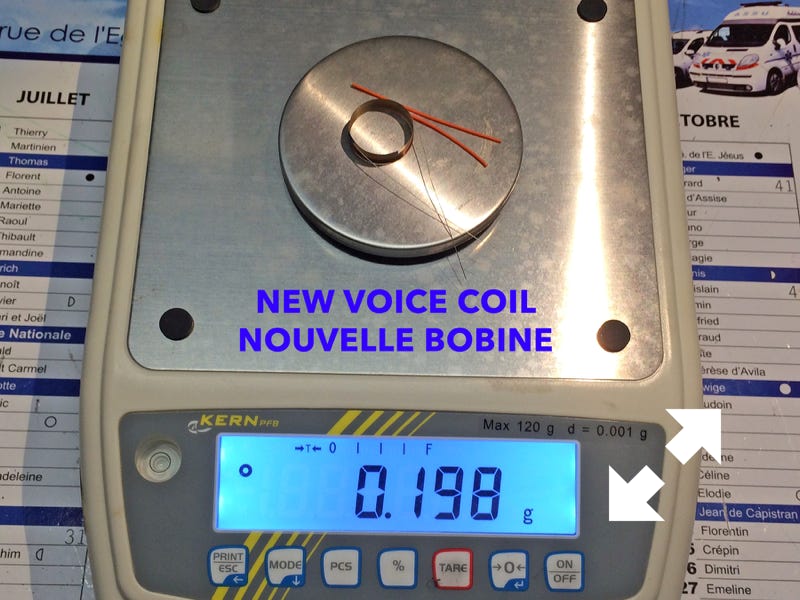

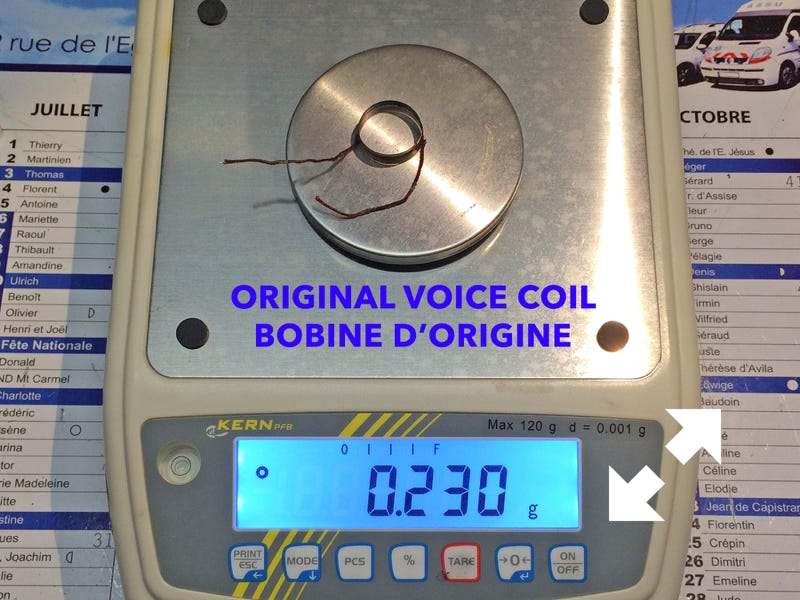

Les bobines d’origine et les nouvelles bobines font à peu près le même poids
Les bobines d’origine et les nouvelles bobines font à peu près le même poids

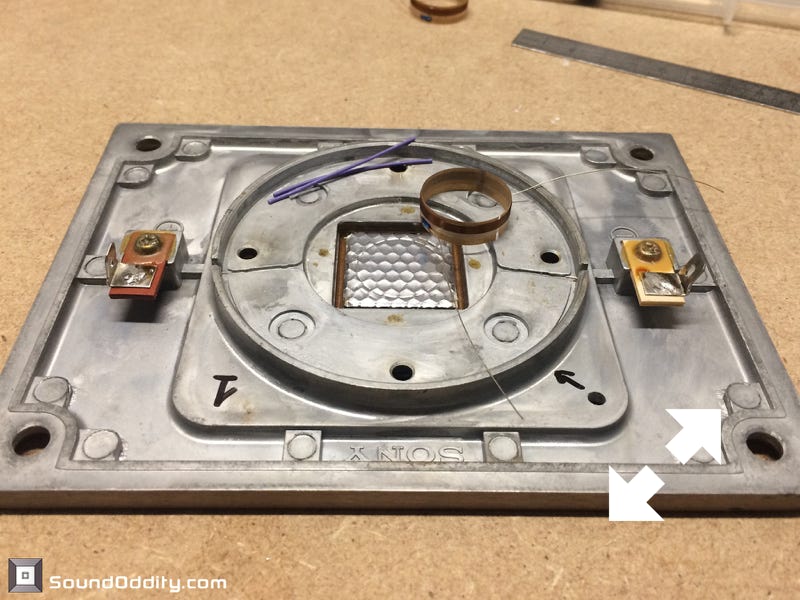

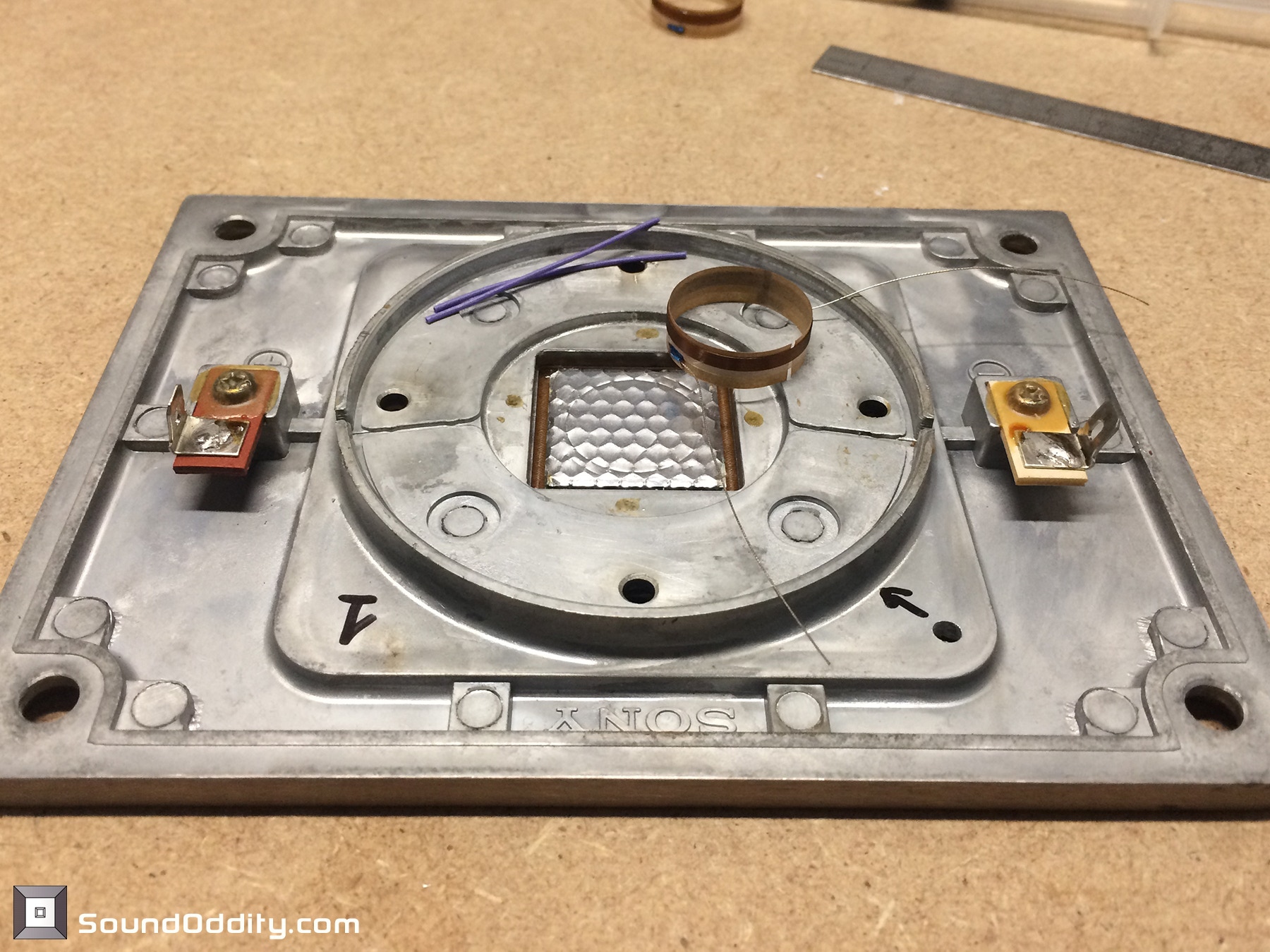

Dépose de la bobine d’origine, nettoyage des résidus de colle, préparation de la nouvelle bobine

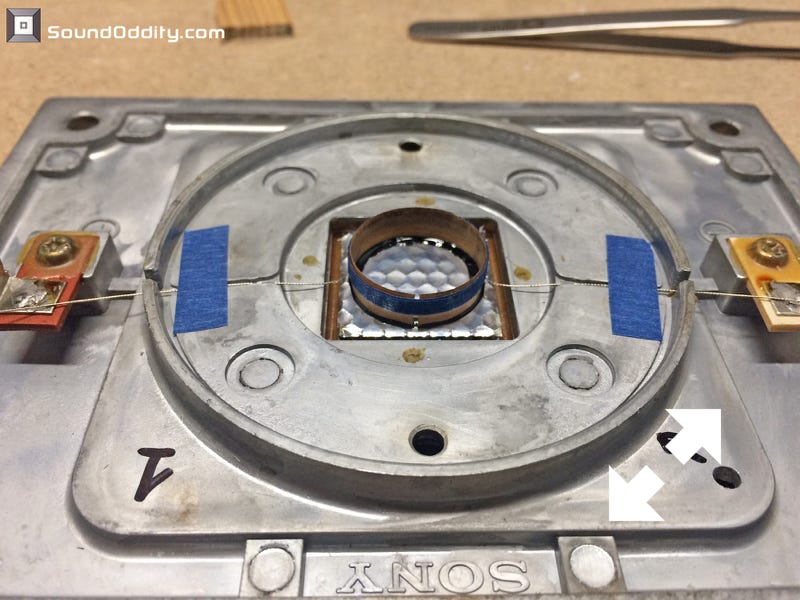

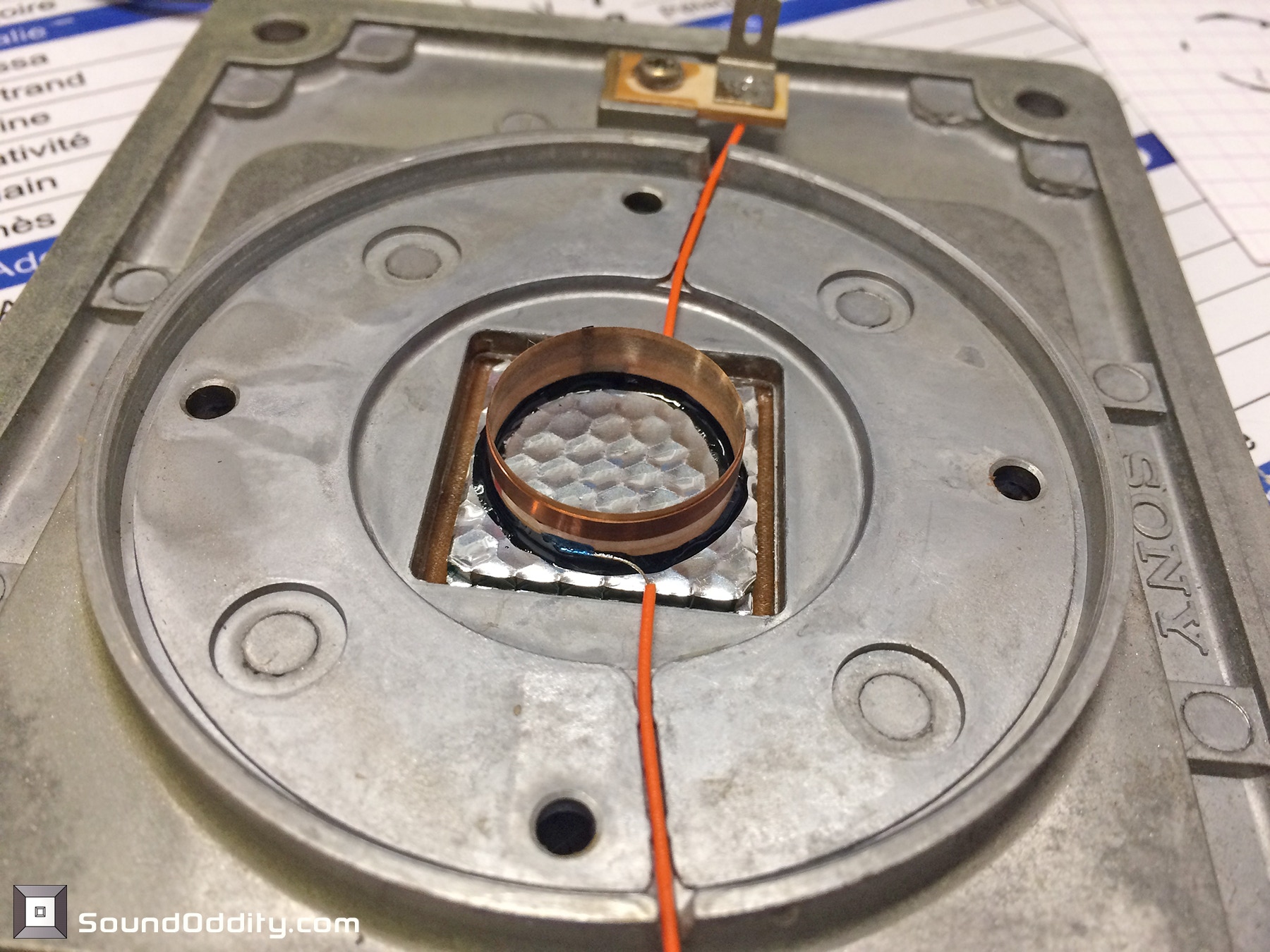

La nouvelle bobine est collée

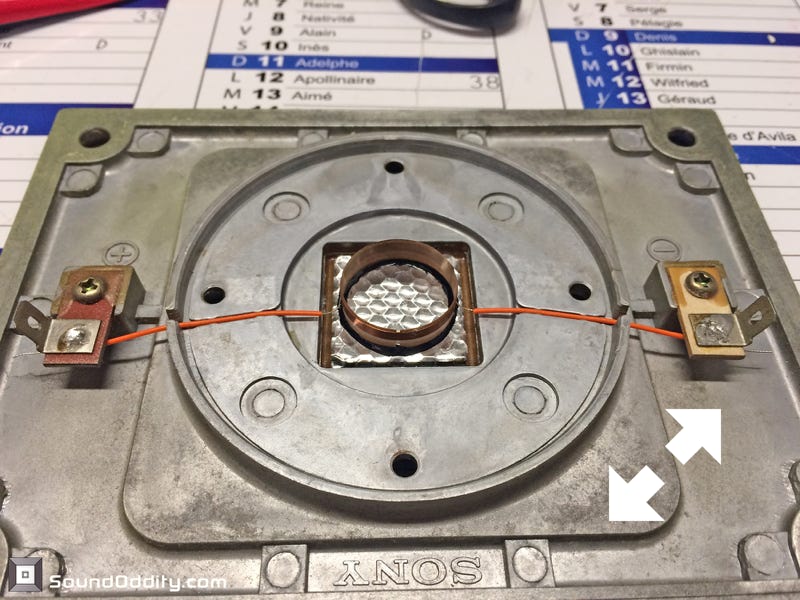

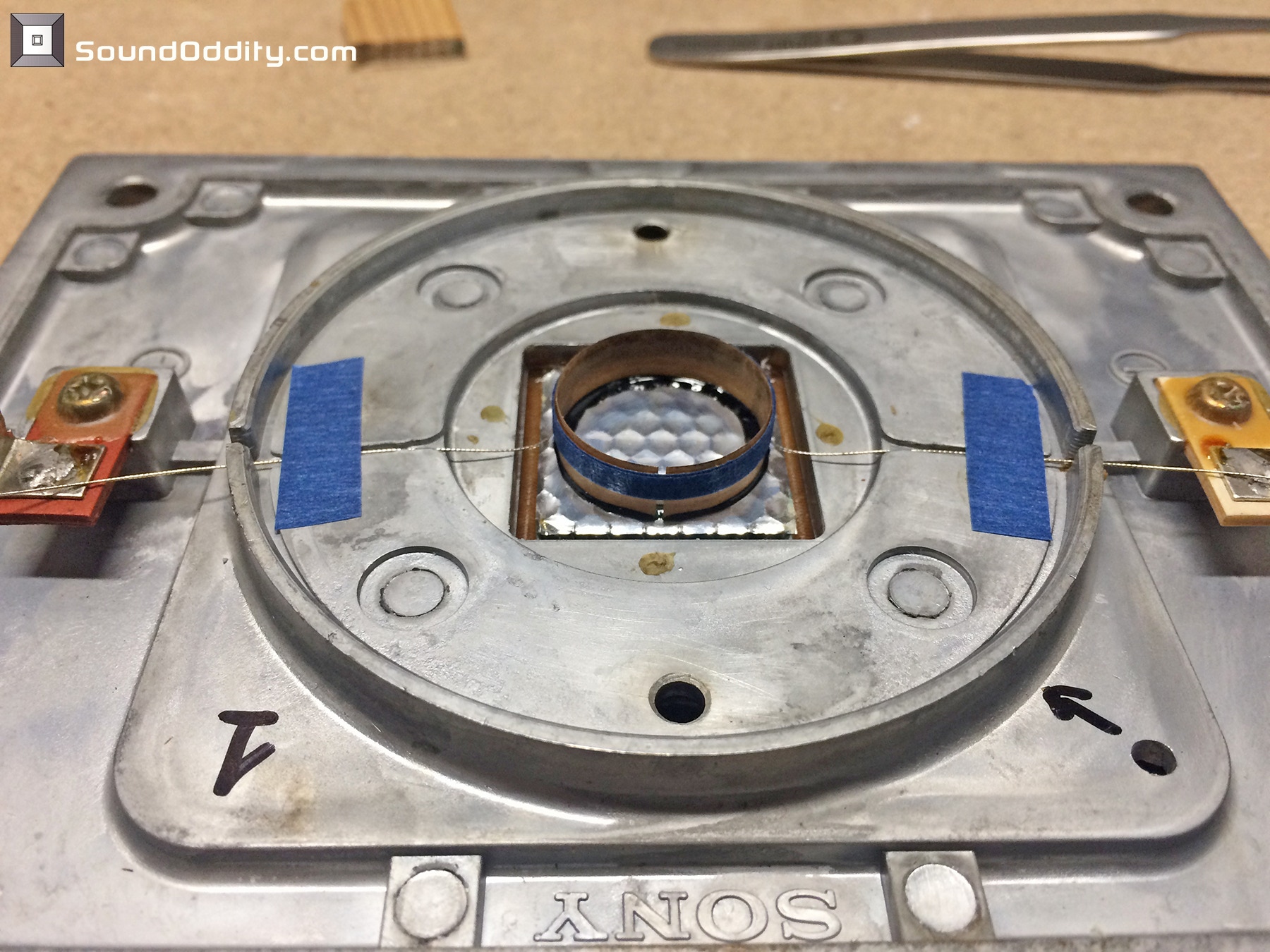

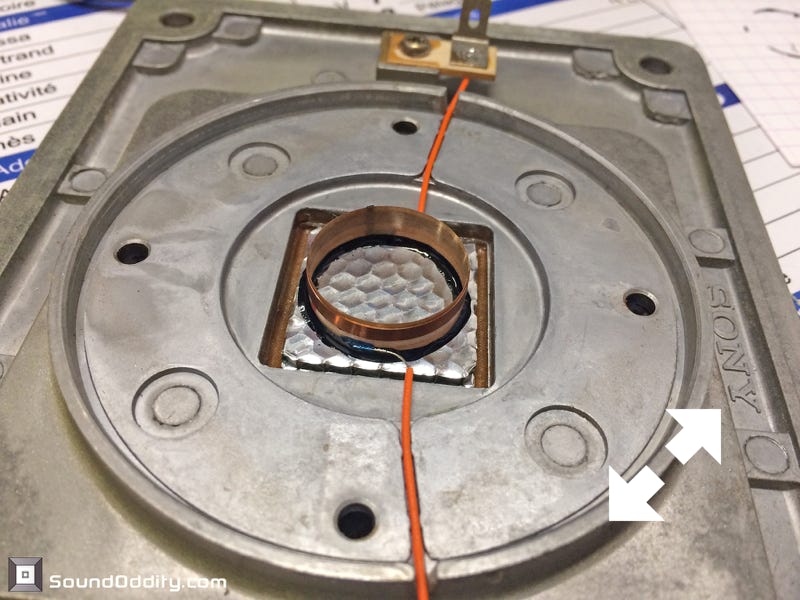

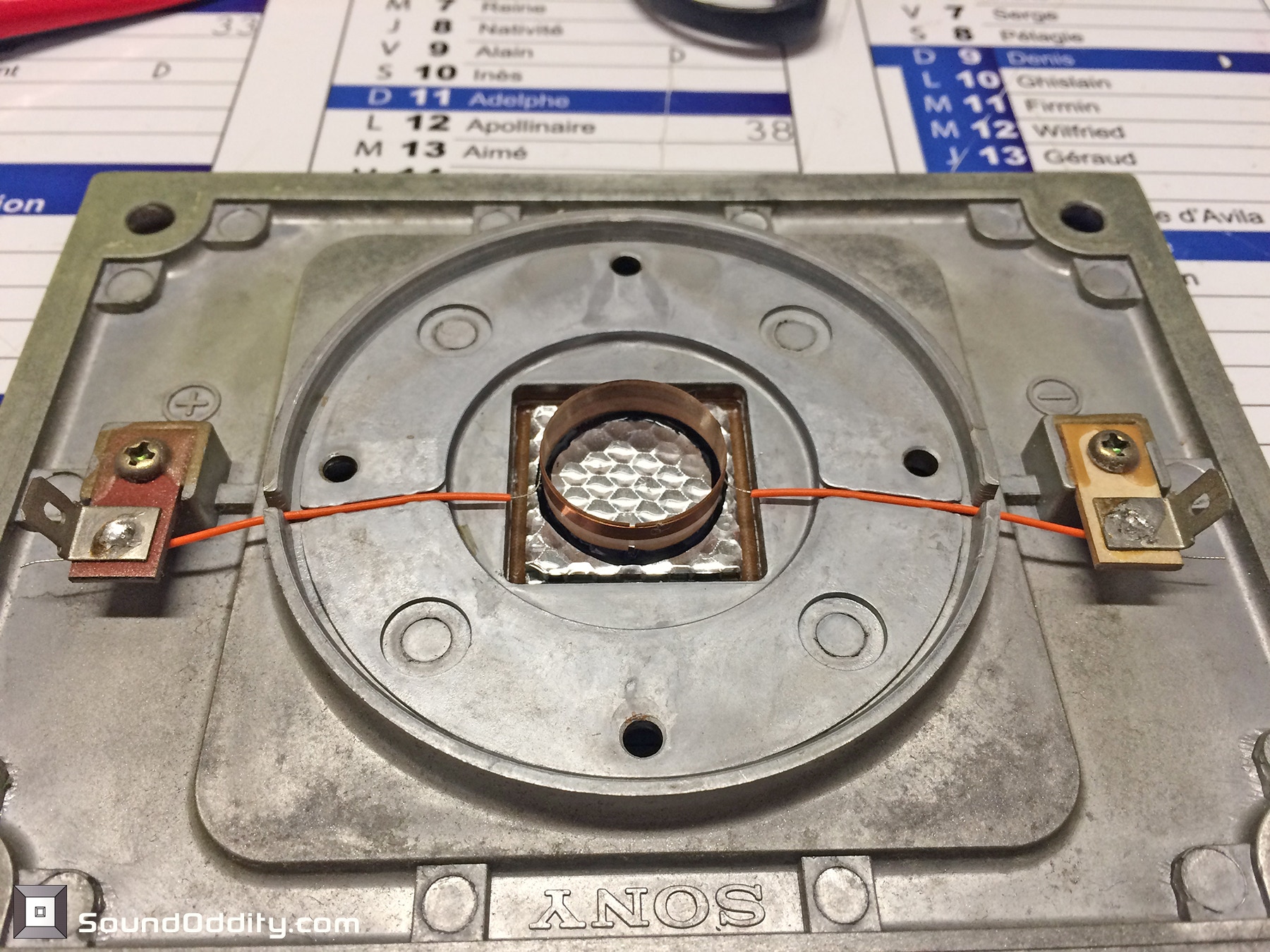

Des petits tubes souples livrés avec les bobines sont installés sur les fils de liaison
Des petits tubes souples livrés avec les bobines sont installés sur les fils de liaison

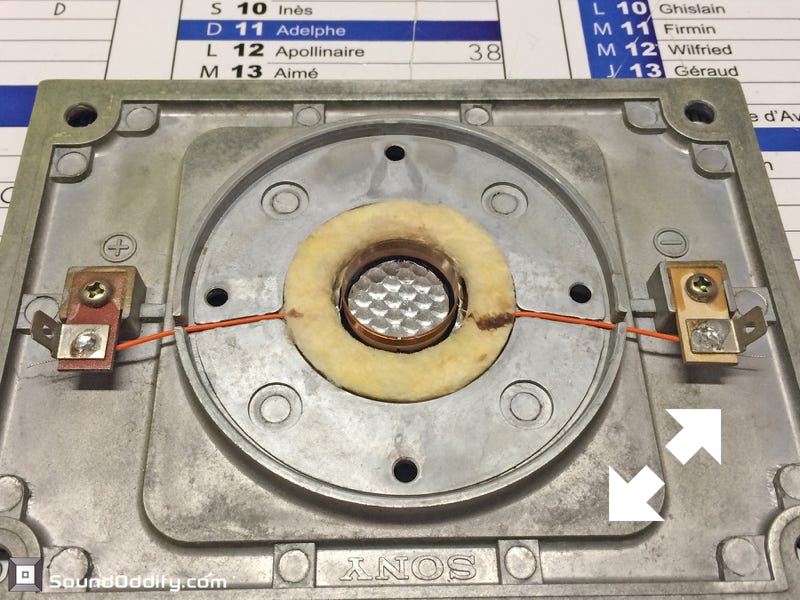

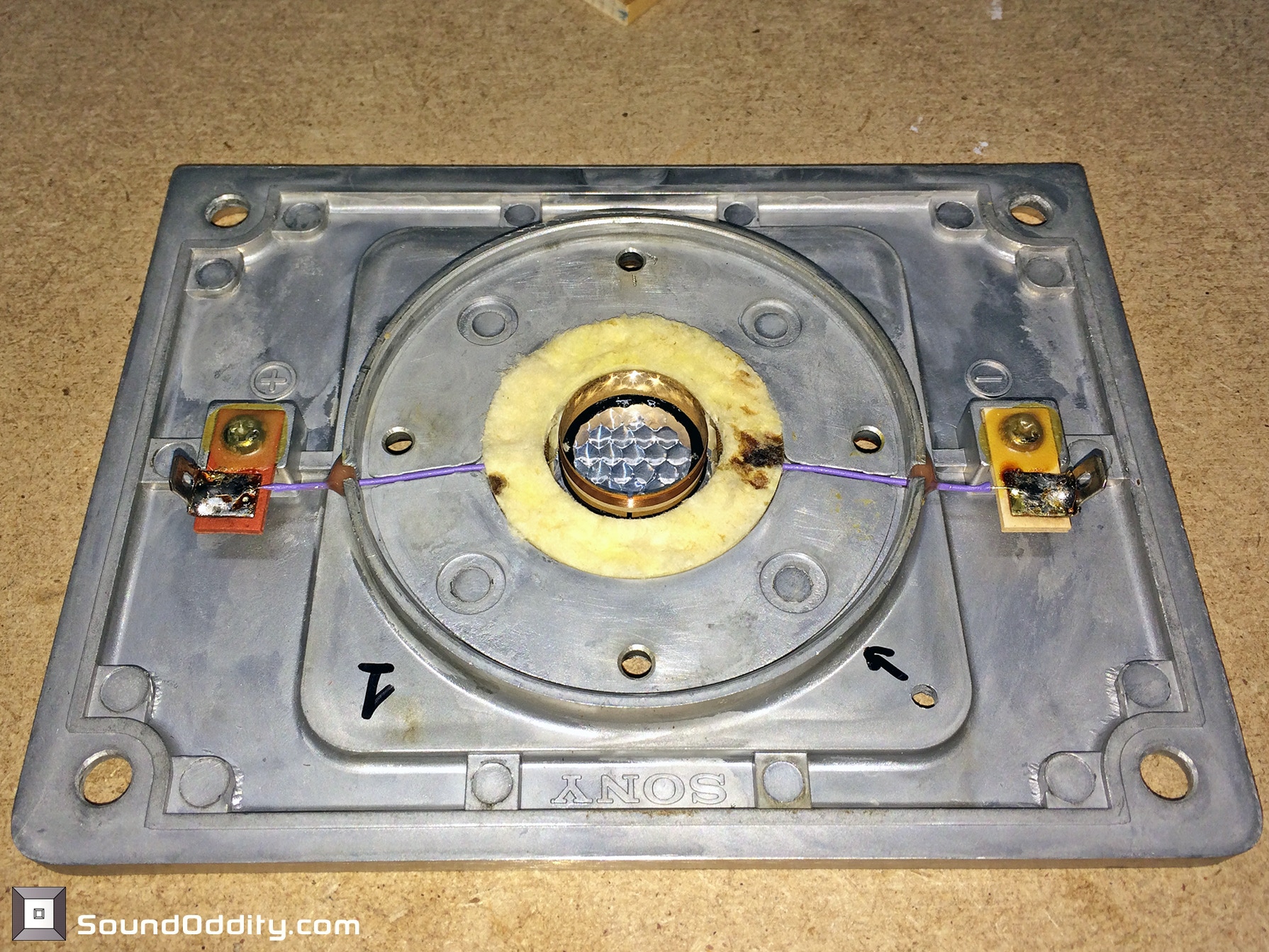

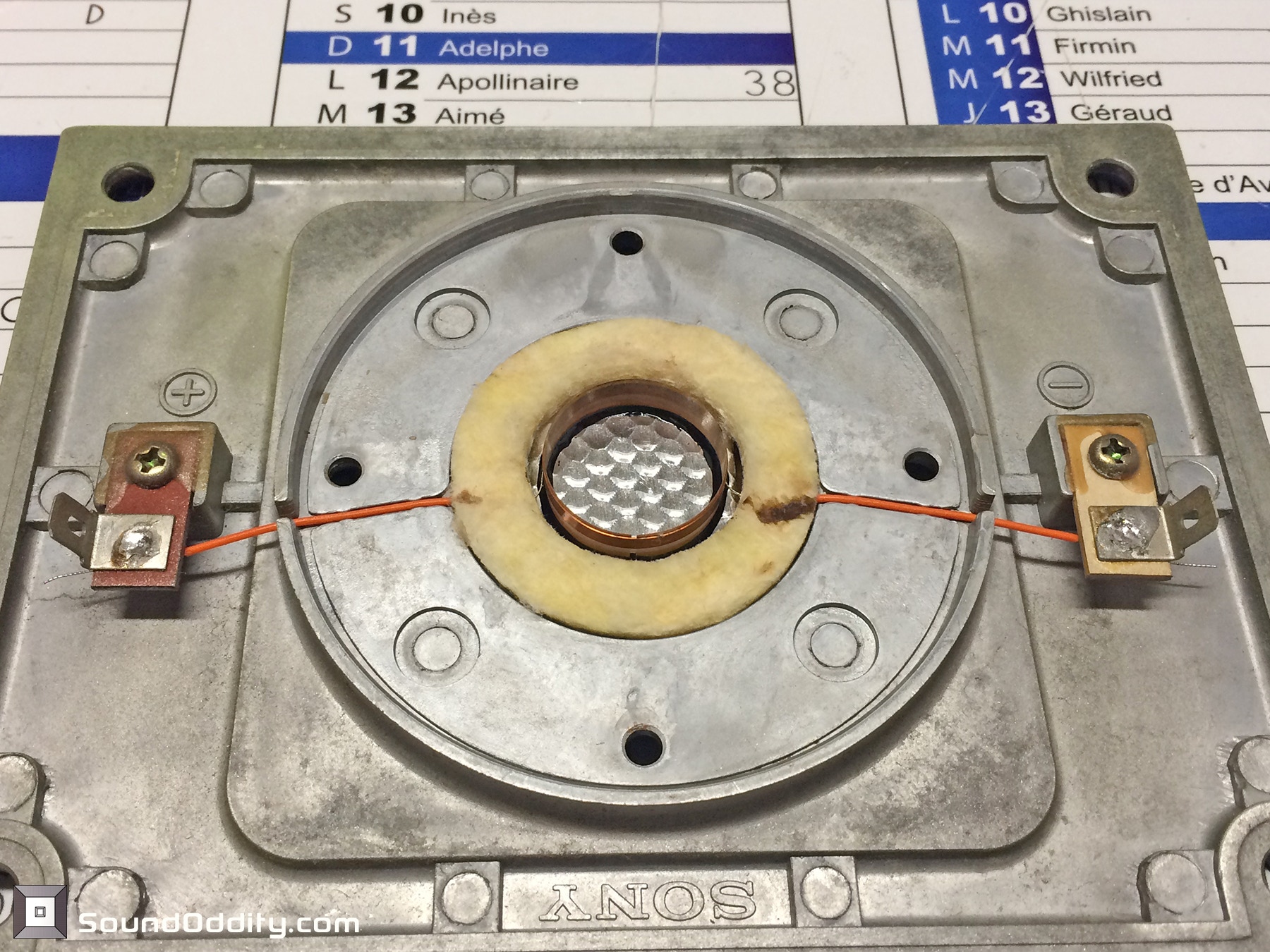

Le pad de laine de verre est délicatement remis en place
Le pad de laine de verre est délicatement remis en place

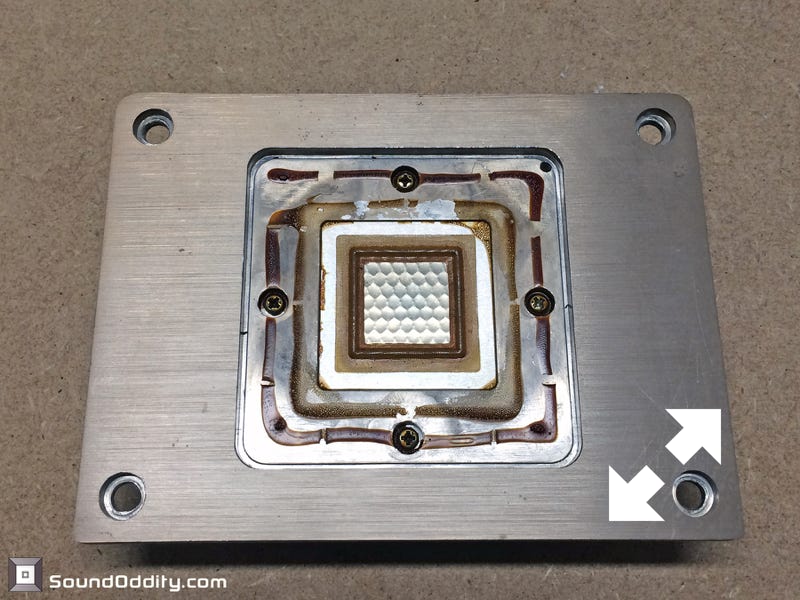

Les résidus de colle présents sour le déflecteur doivent être nettoyés pour avoir une surface de collage bien plane

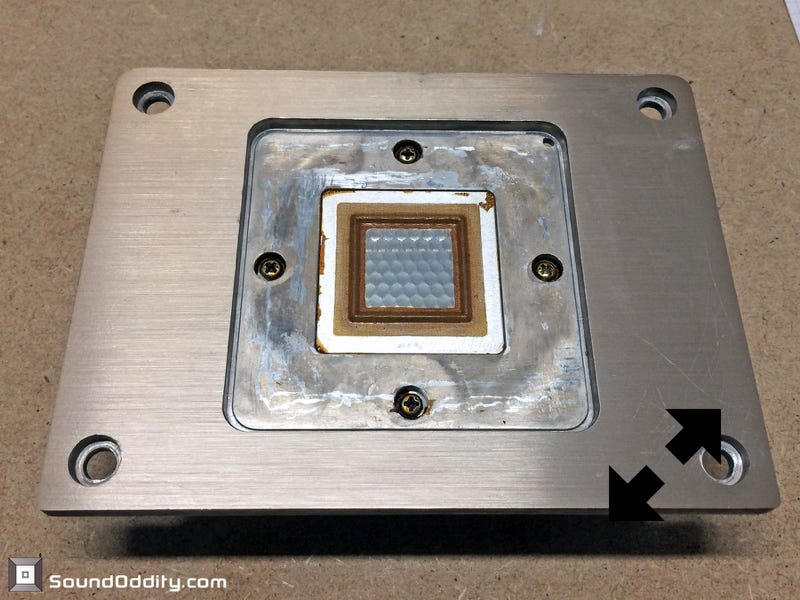

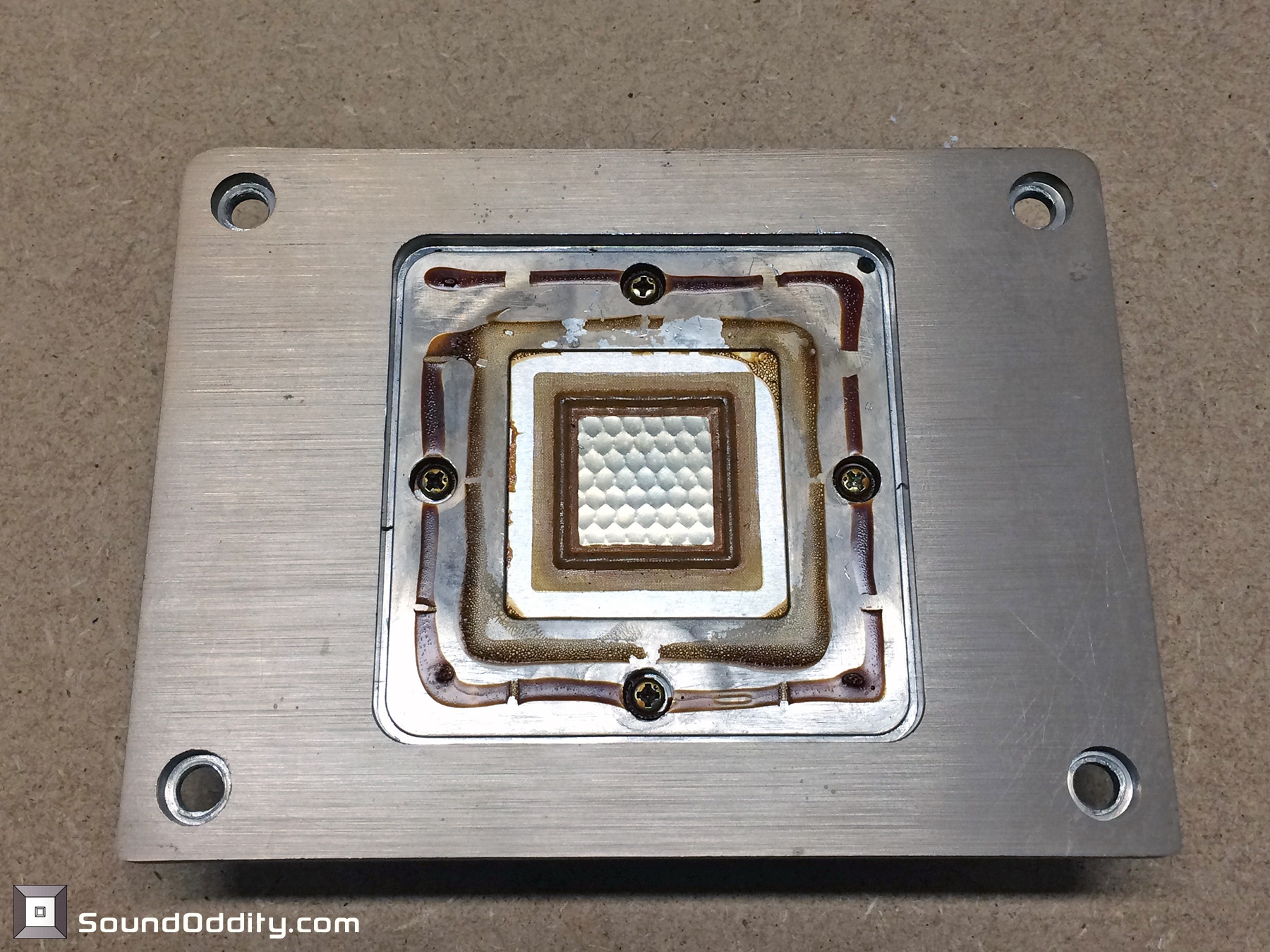

Les résidus de colle ont été nettoyés

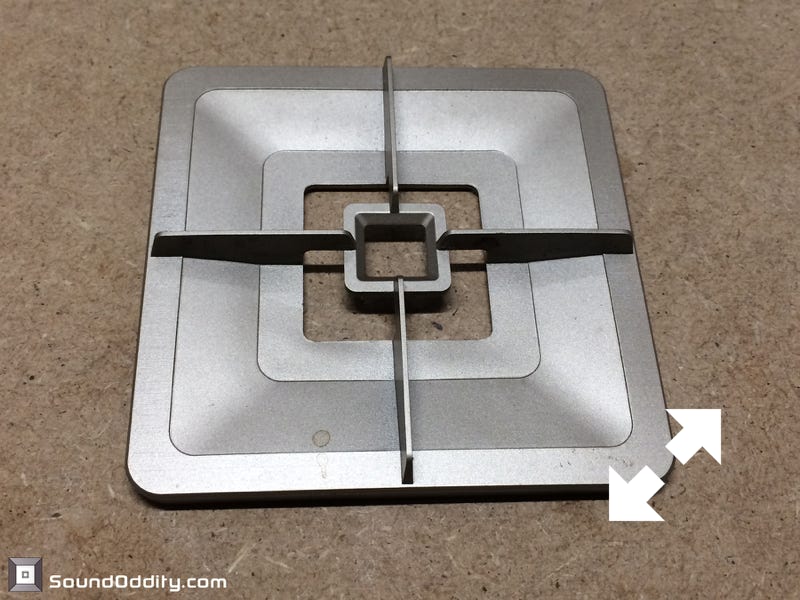

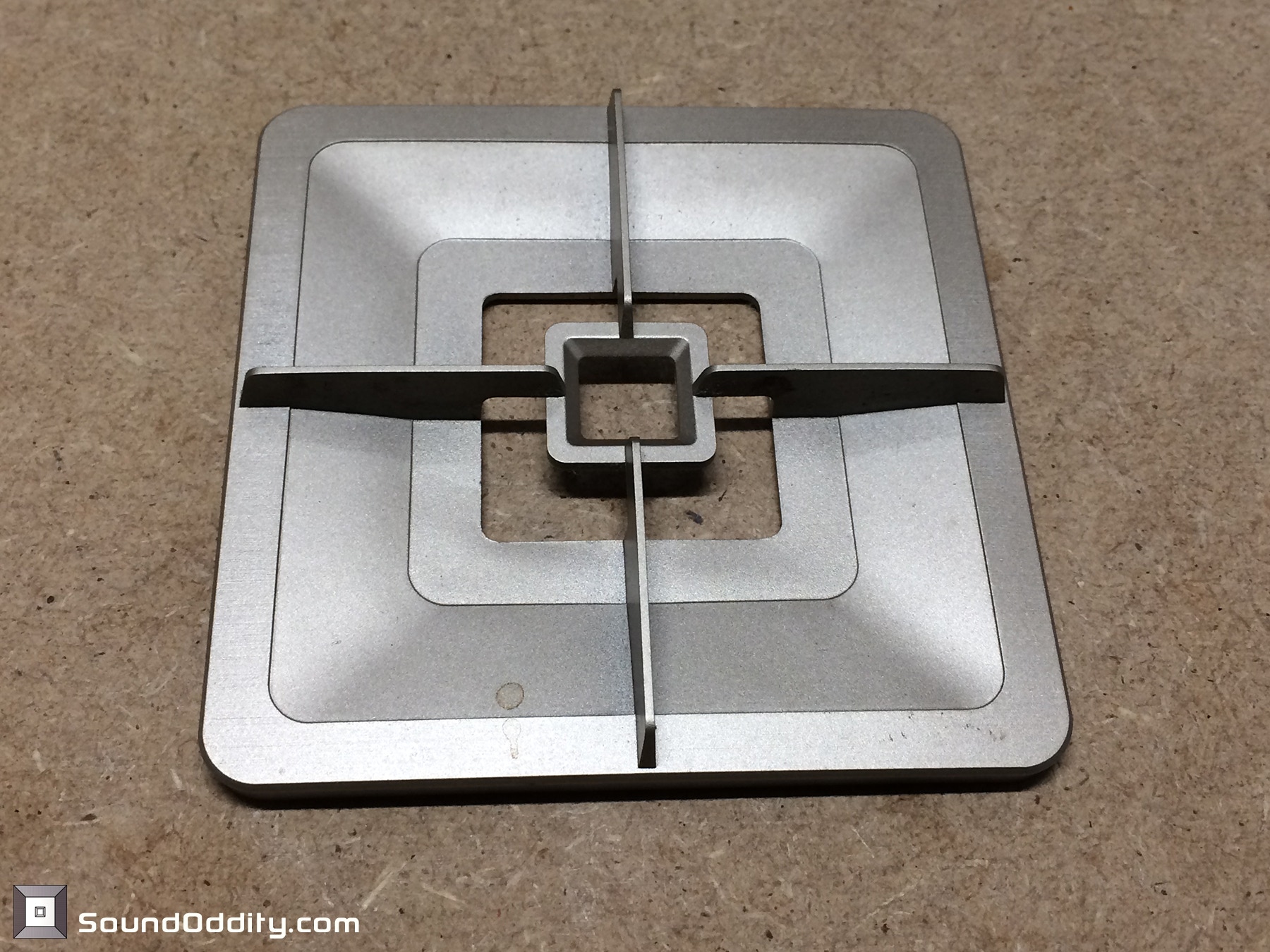

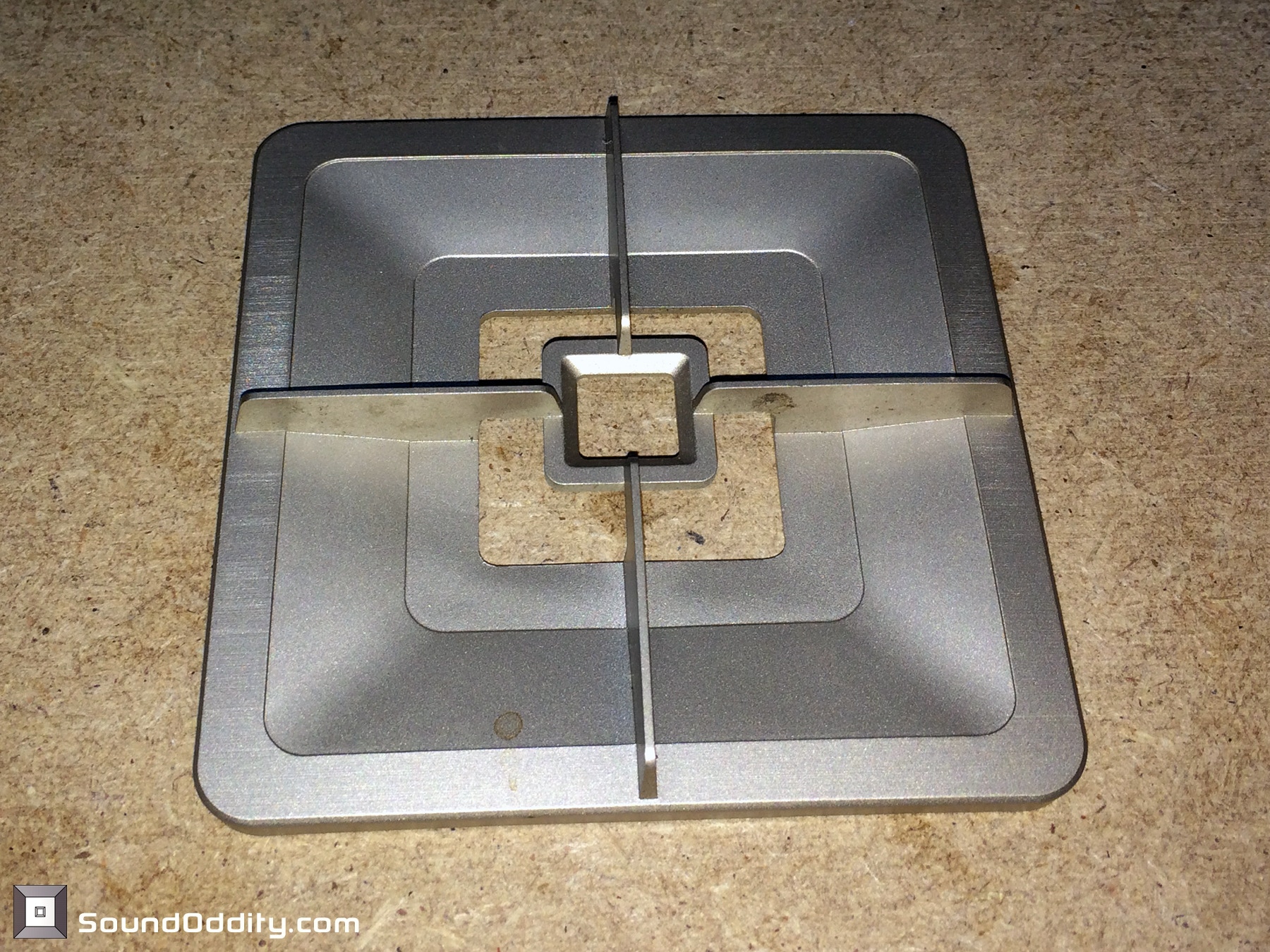

Déflecteur Avant nettoyage

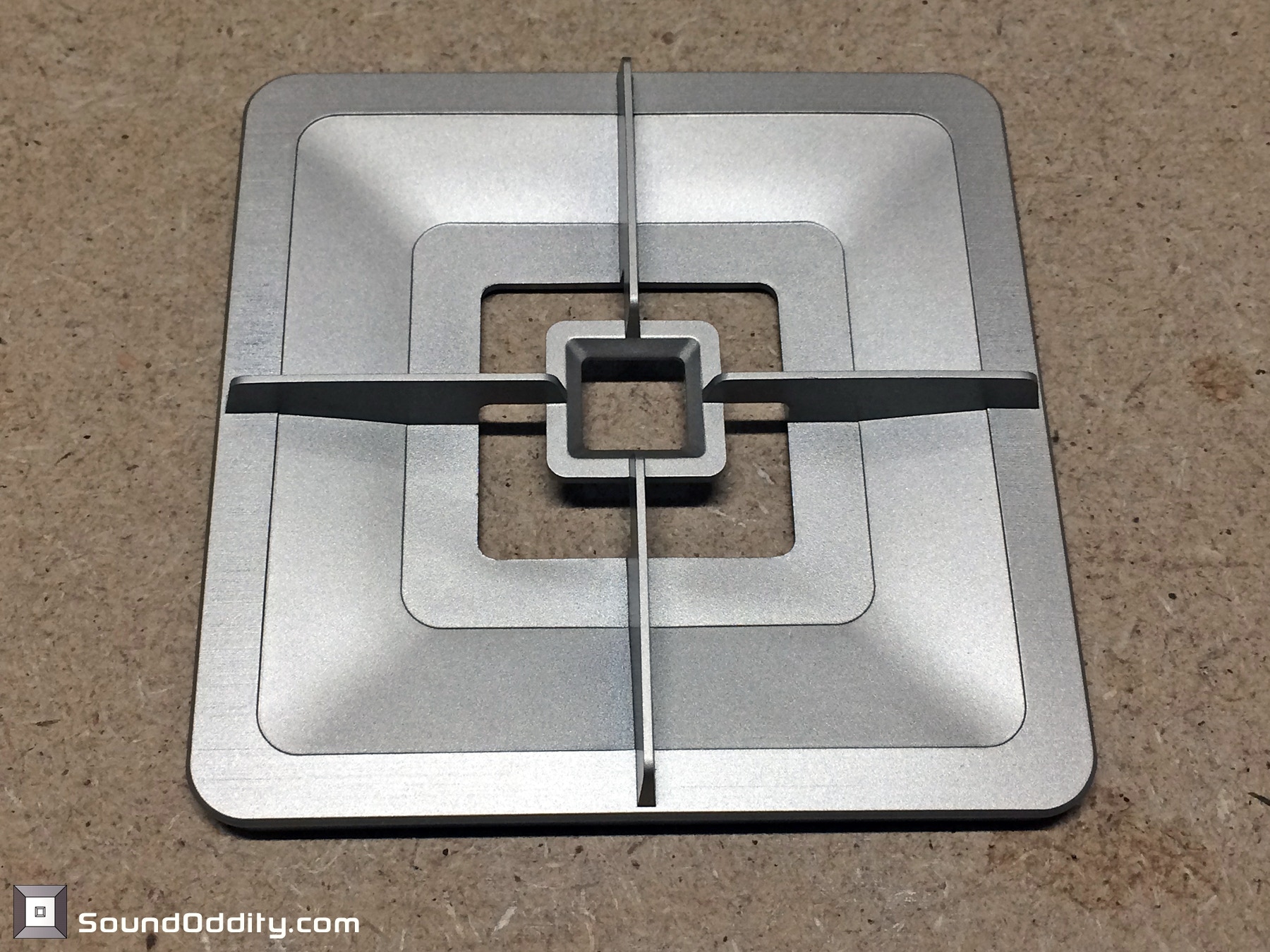

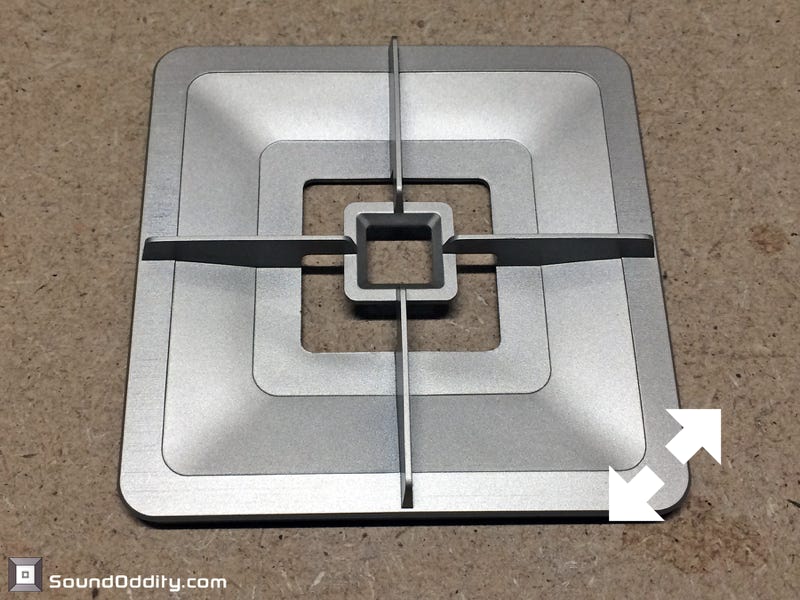

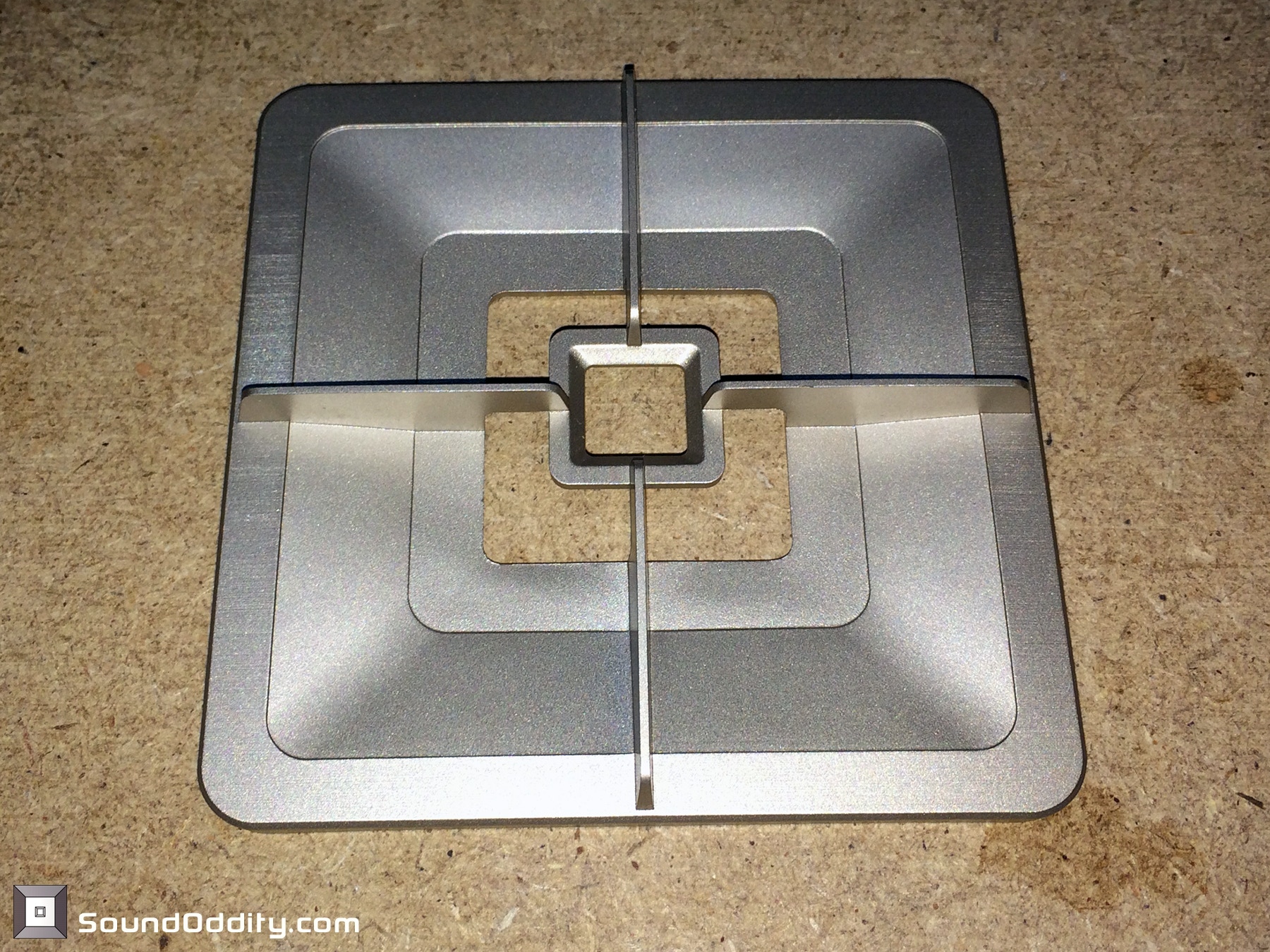

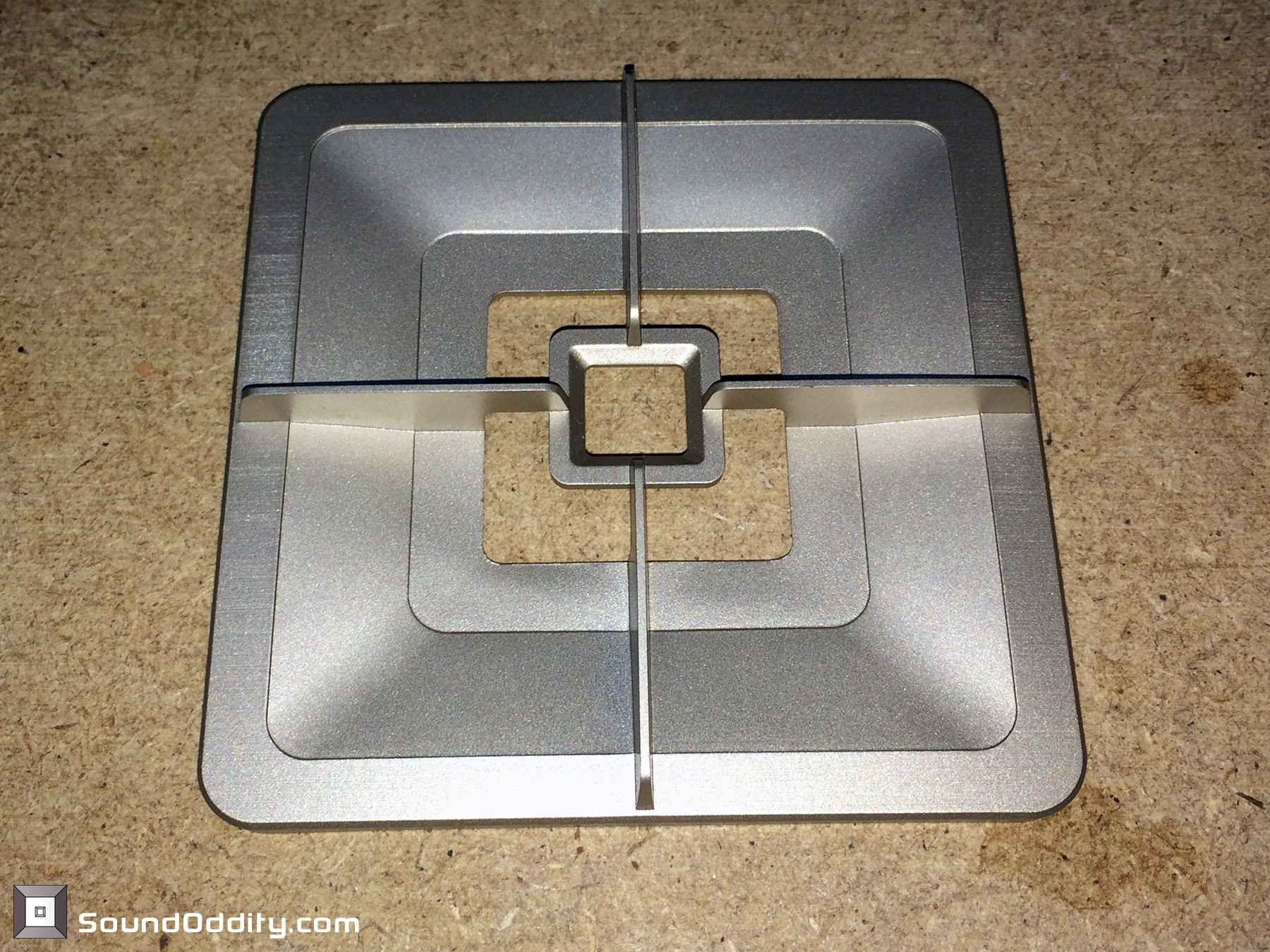

Déflecteur Après nettoyage

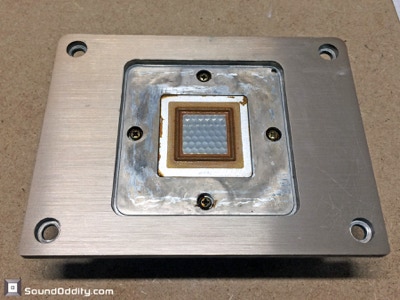

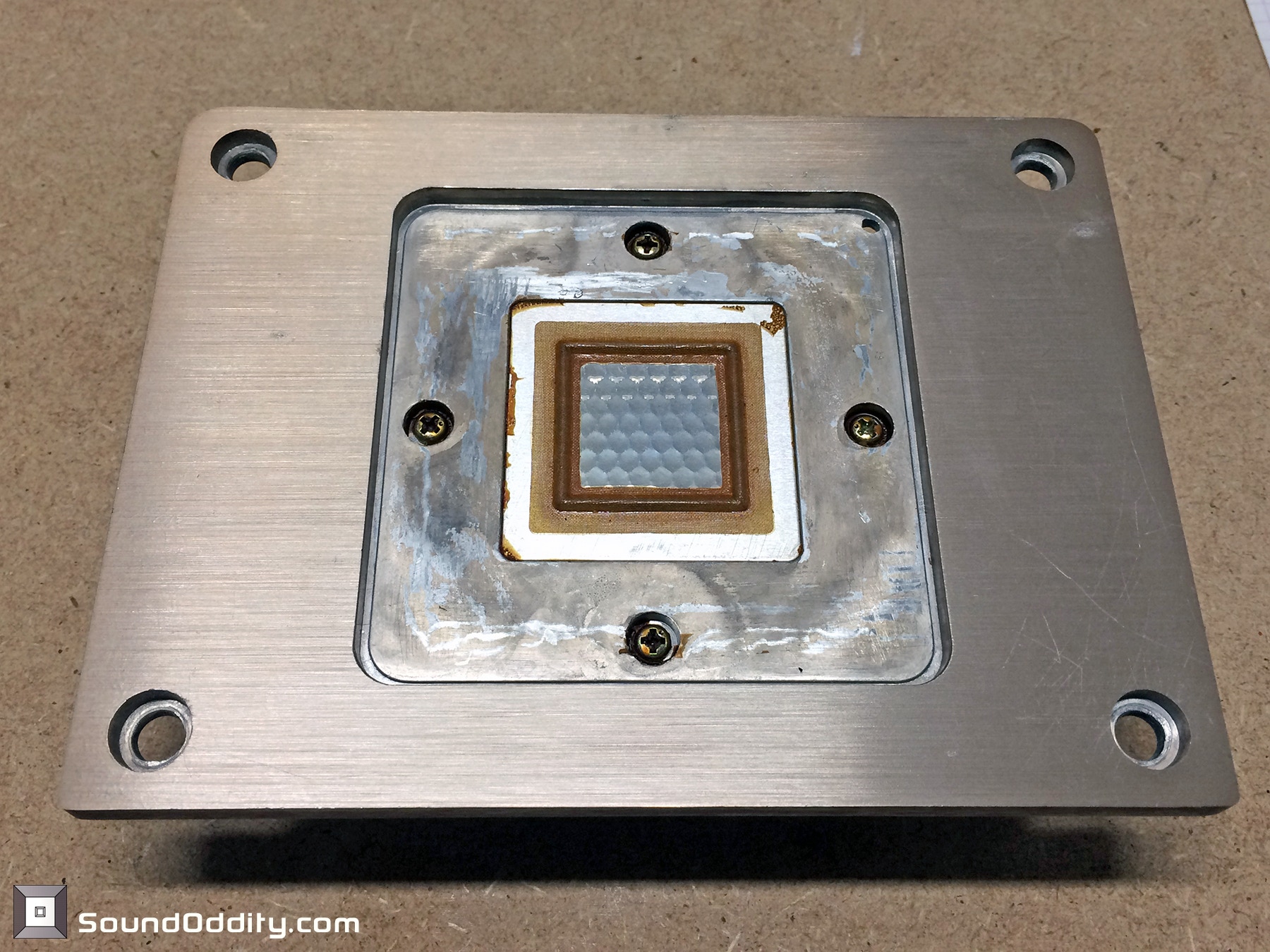

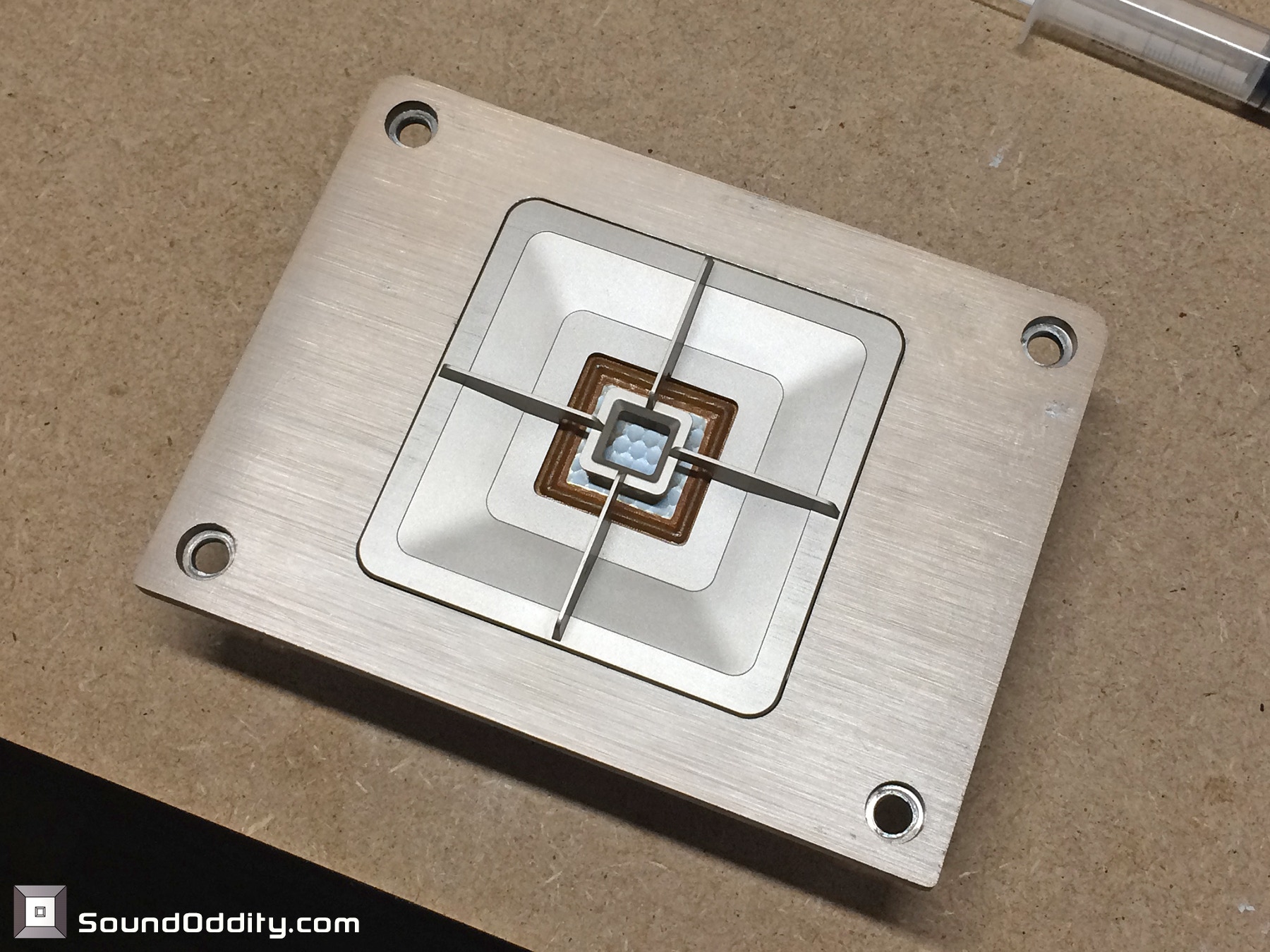

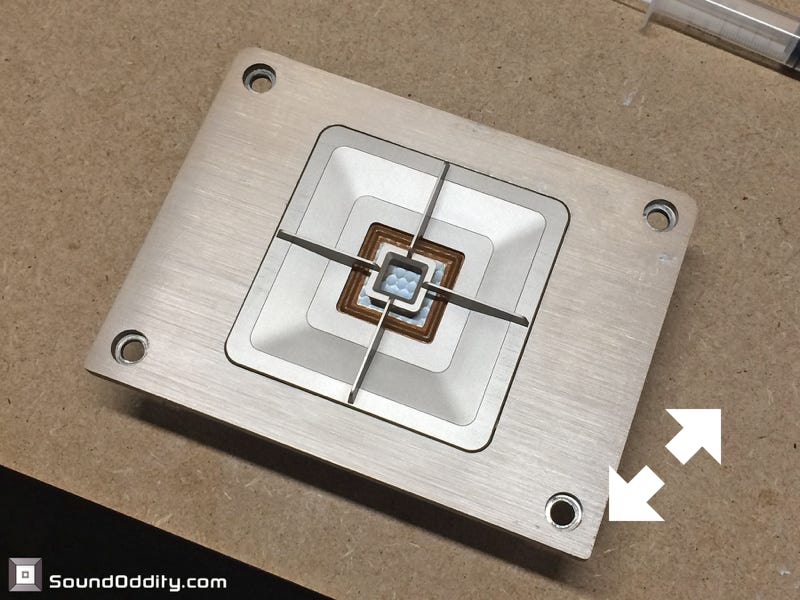

Tweeter terminé

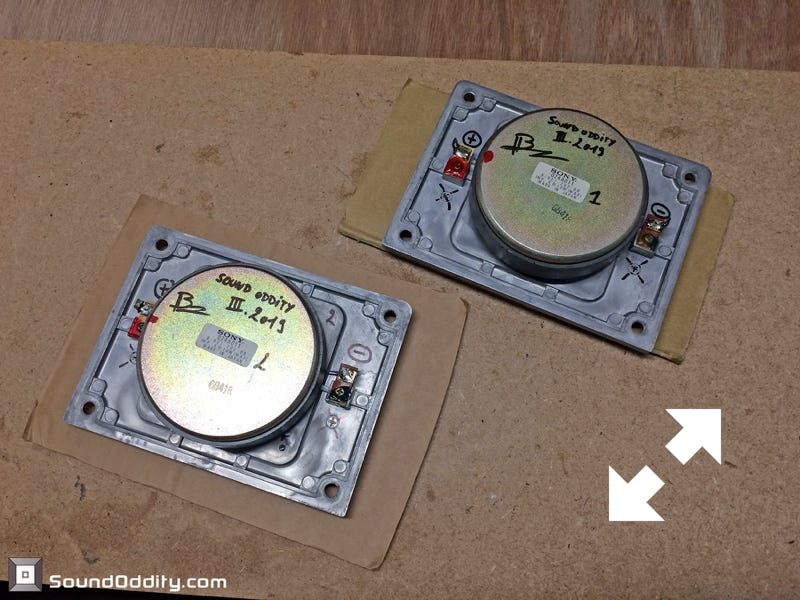

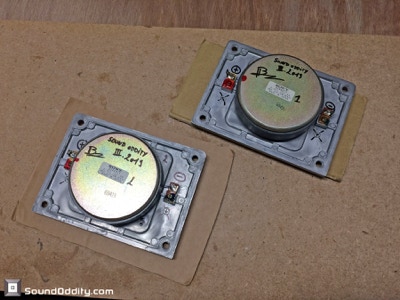

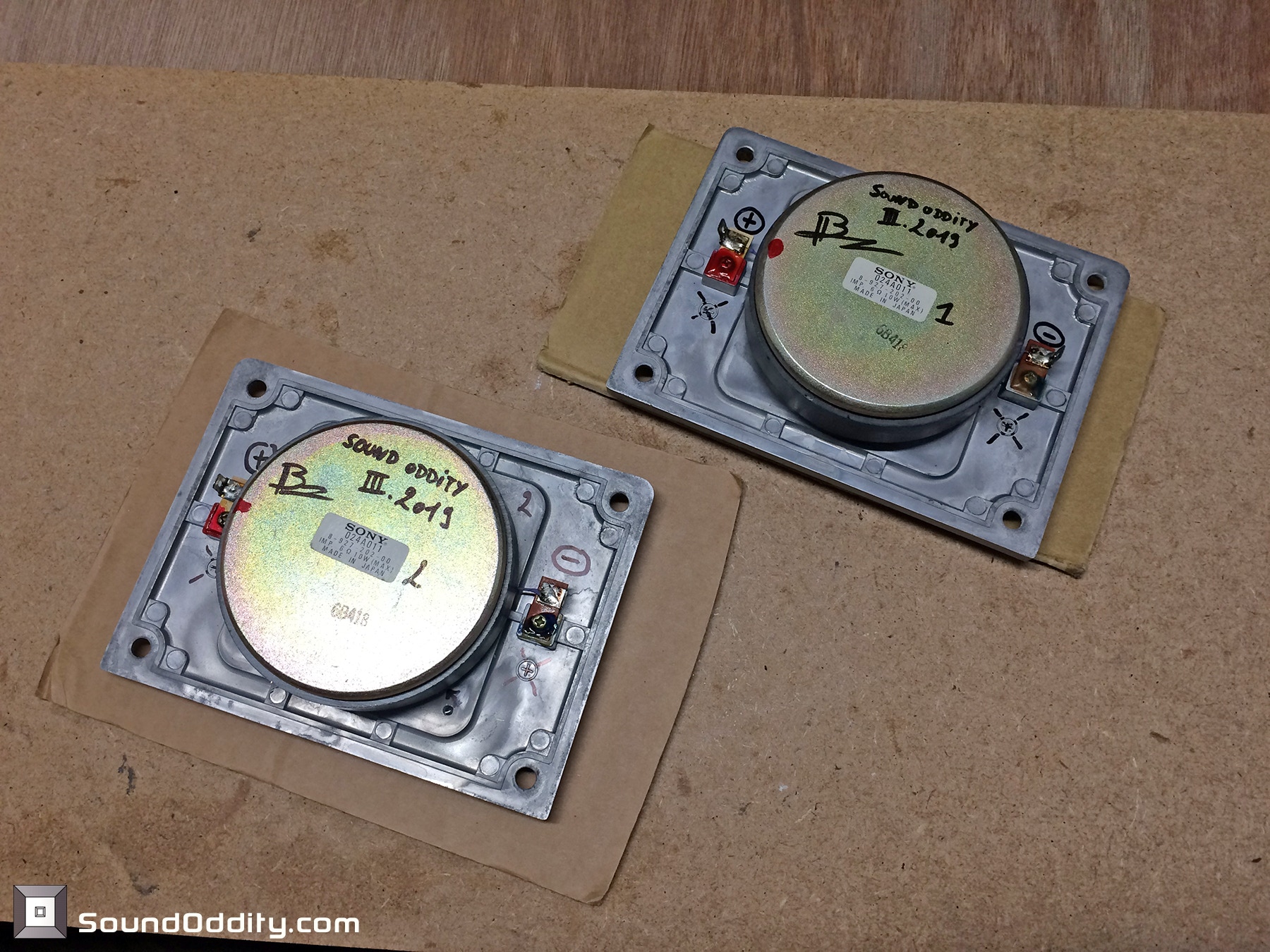

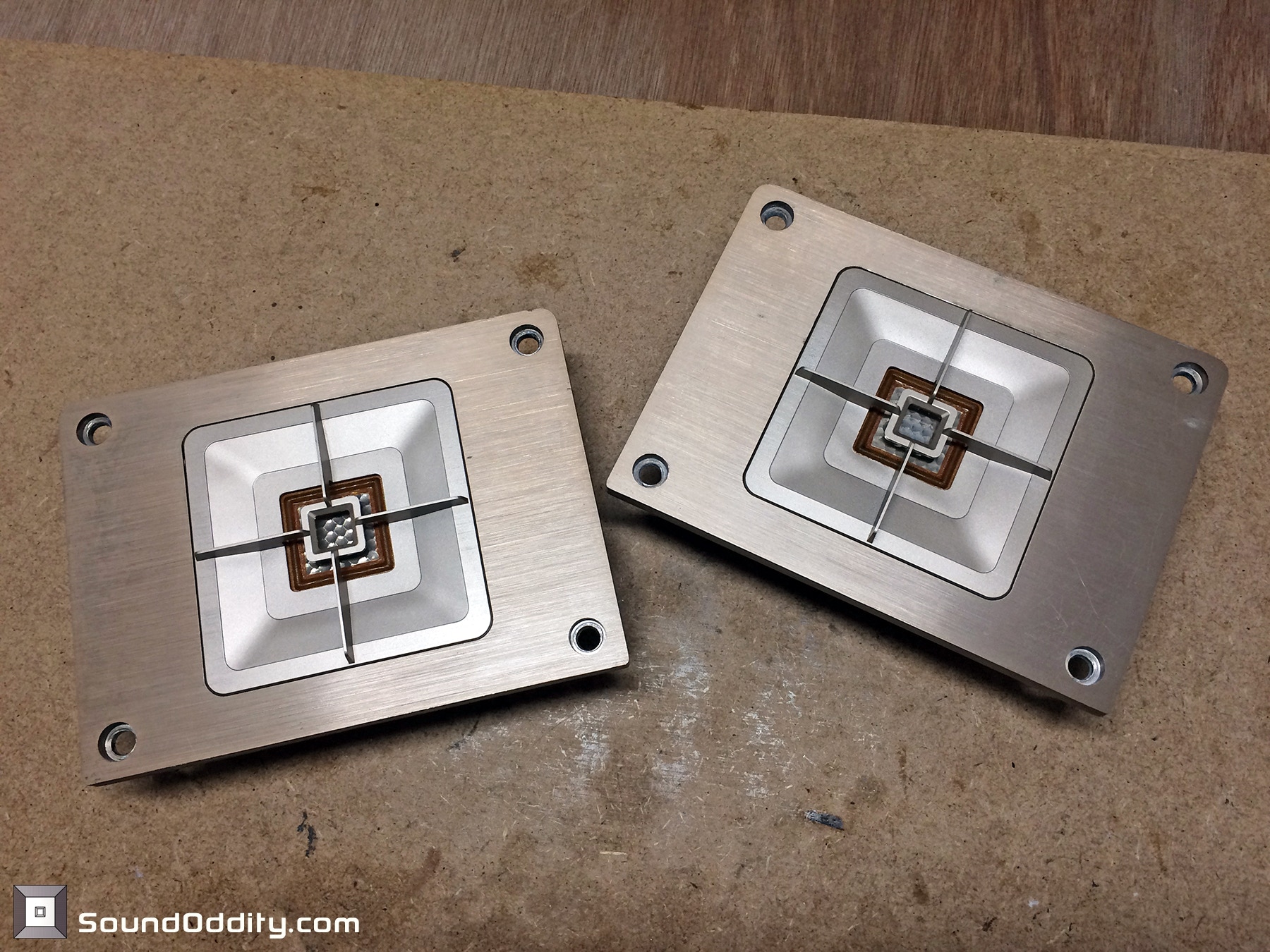

Tweeters terminés, la position du + et du - est modifiée car les sortie des nouvelles bobines sont positionnées en sens inverse
