- Diagnostic : Suspensions en fin de vie, une des bobines frotte
- Travaux réalisés : Dépose de l’équipage mobile du boomer qui frotte, inspection du spider et de la bobine, nettoyage de l’entre fer, remontage de l’équipage mobile, nettoyage des membranes, montage de nouvelles suspensions en tissu Sound Oddity, mesures d’impédances et tests au générateur de fréquences.
- Faits notables : Des suspensions en tissu Sound Oddity ont été utilisée pour cette réparation qui date de 2019. Depuis j’utilise des suspensions en cuir synthétique, l’aboutissement des recherches sur les suspensions Sound Oddity.
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

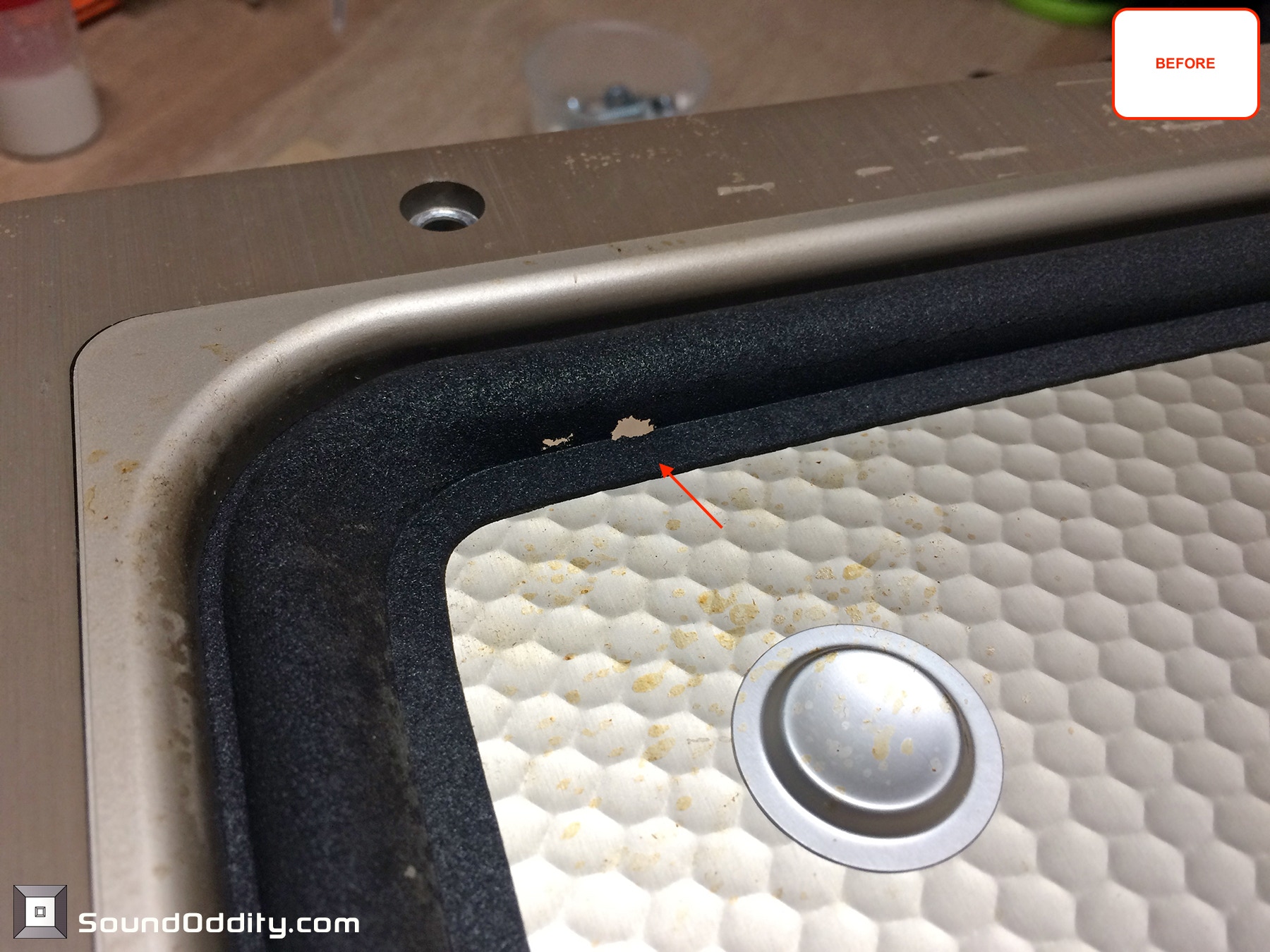

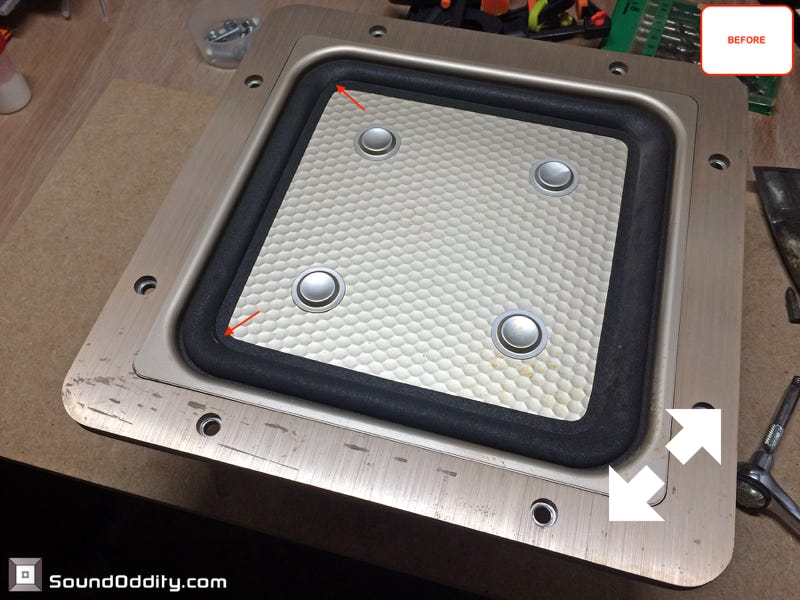

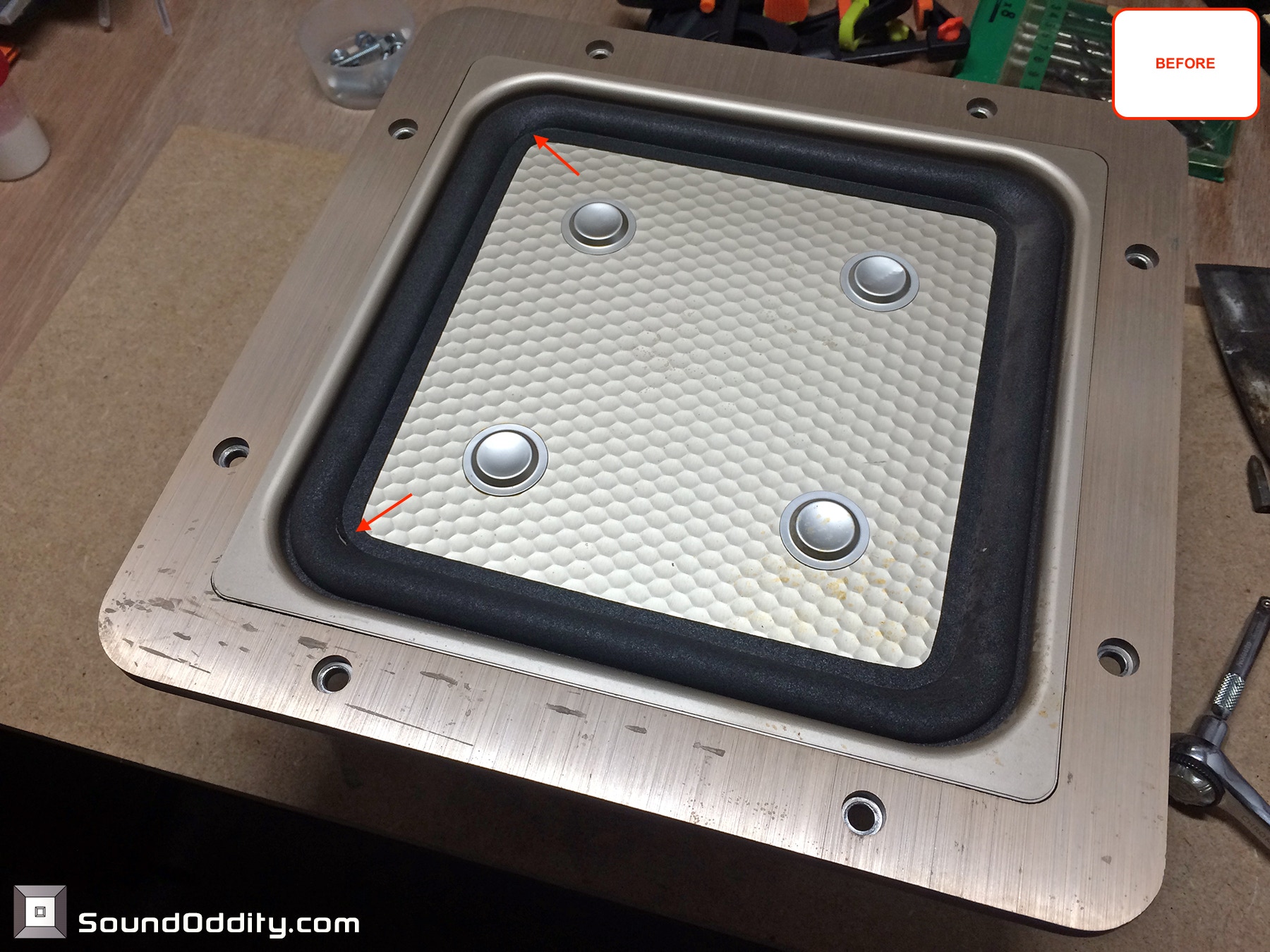

Boomer #1 Avant restauration. Des trous et des craquelures peuvent être observés dans la suspensions d’origine. Il faut éviter d’utiliser vos boomers dans ces conditions.

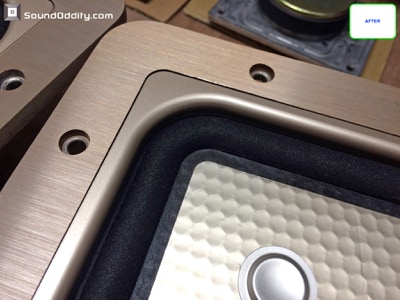

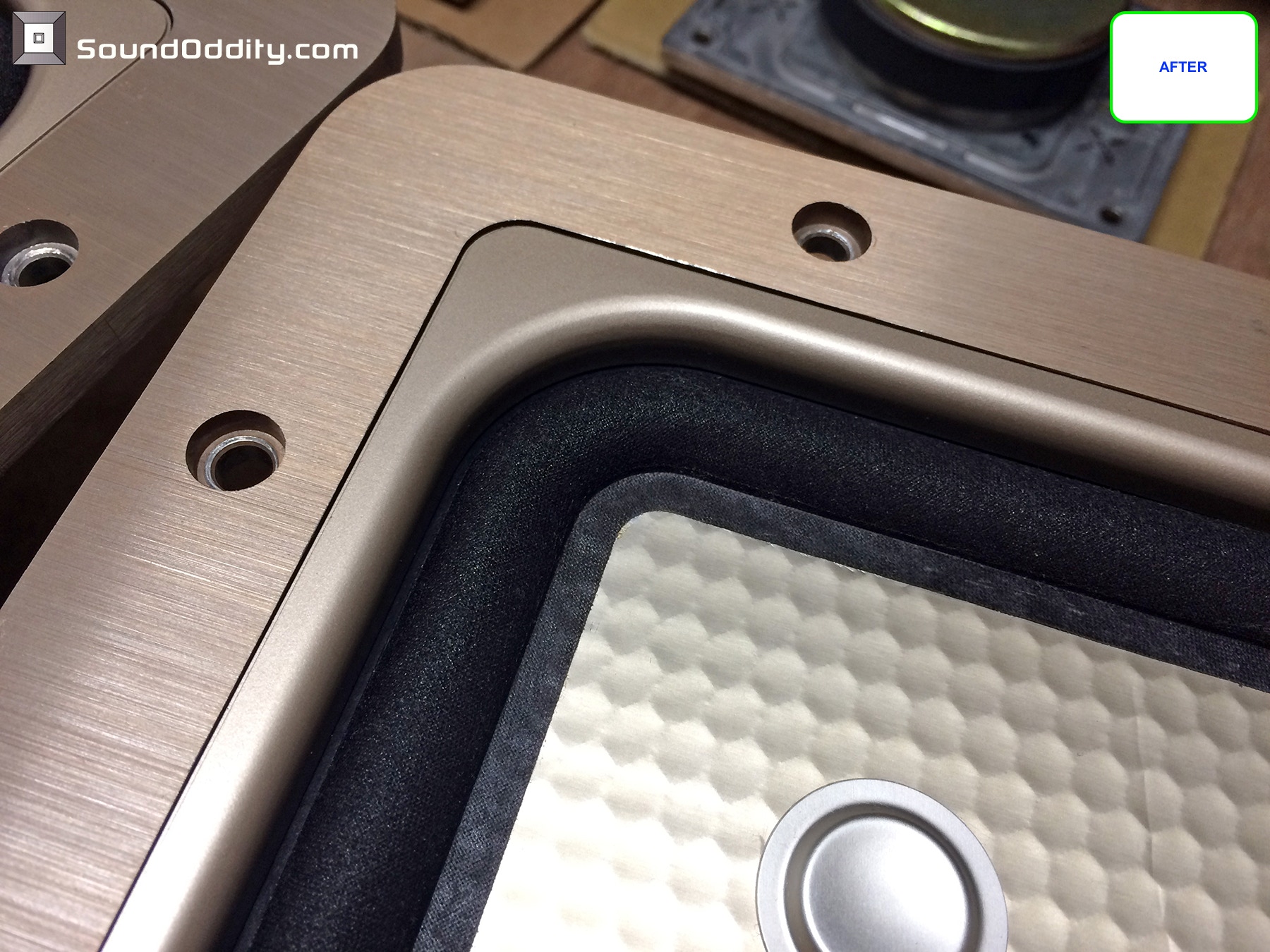

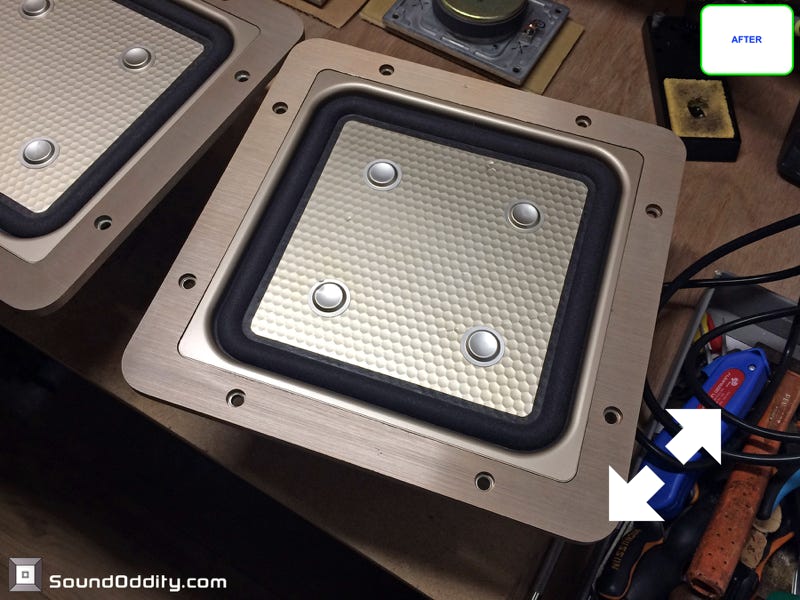

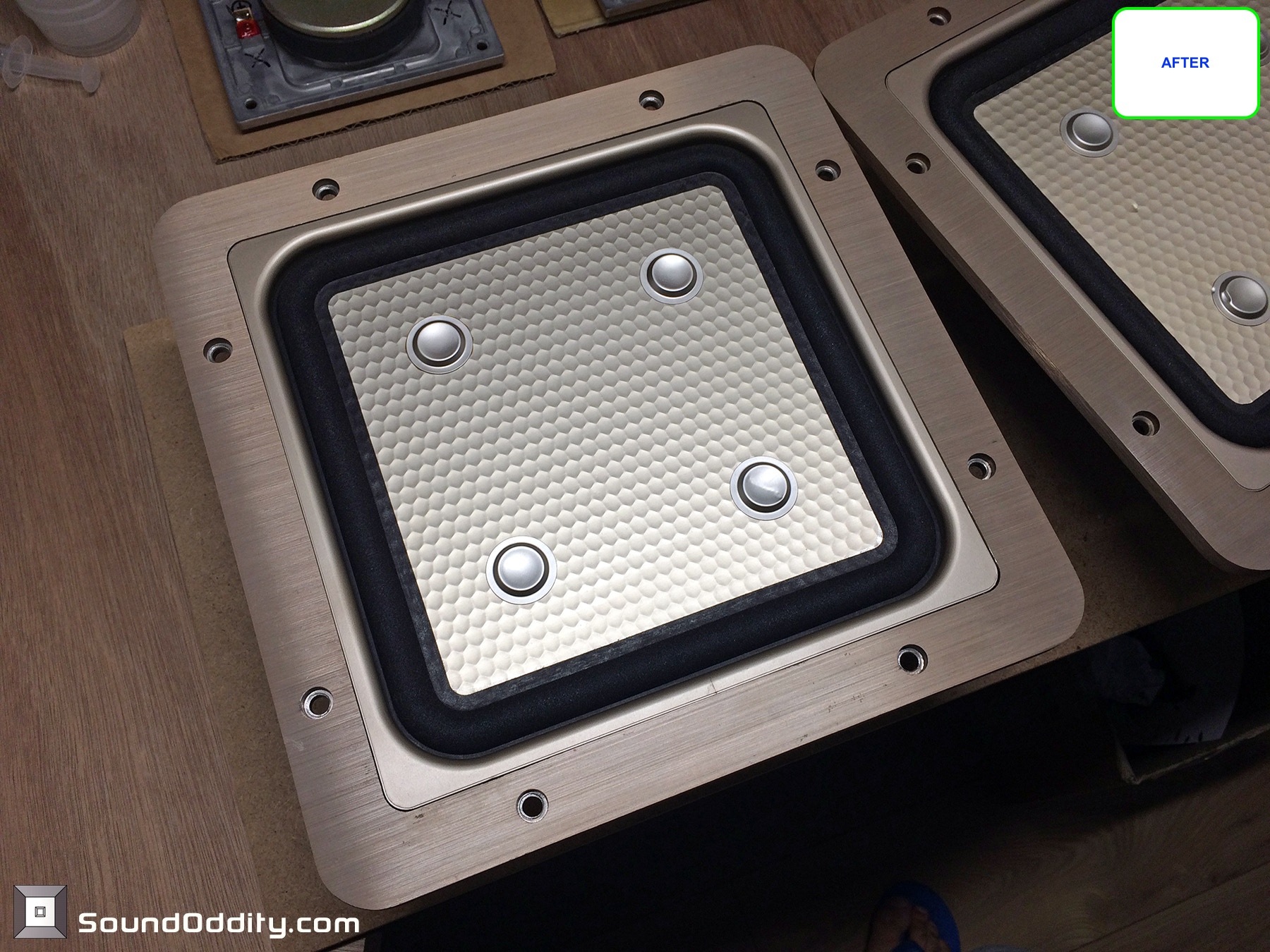

Boomer #1 Après restauration. Une suspension Sound Oddity en tissu imprégné a été montée. Les suspensions en tissu ont depuis été remplacées par des suspensions en cuir synthétique.

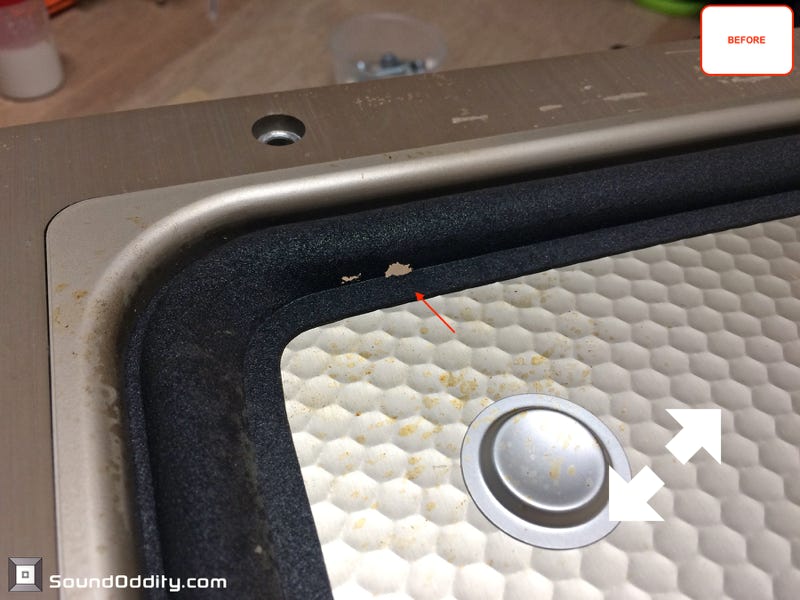

Boomer #1 Avant restauration. Des trous et des craquelures peuvent être observés dans la suspensions d’origine. Il faut éviter d’utiliser vos boomers dans ces conditions.

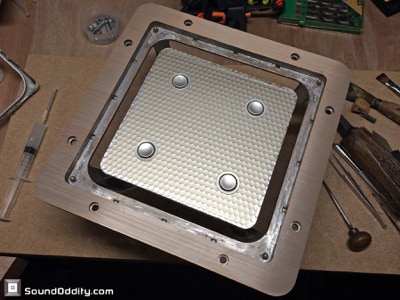

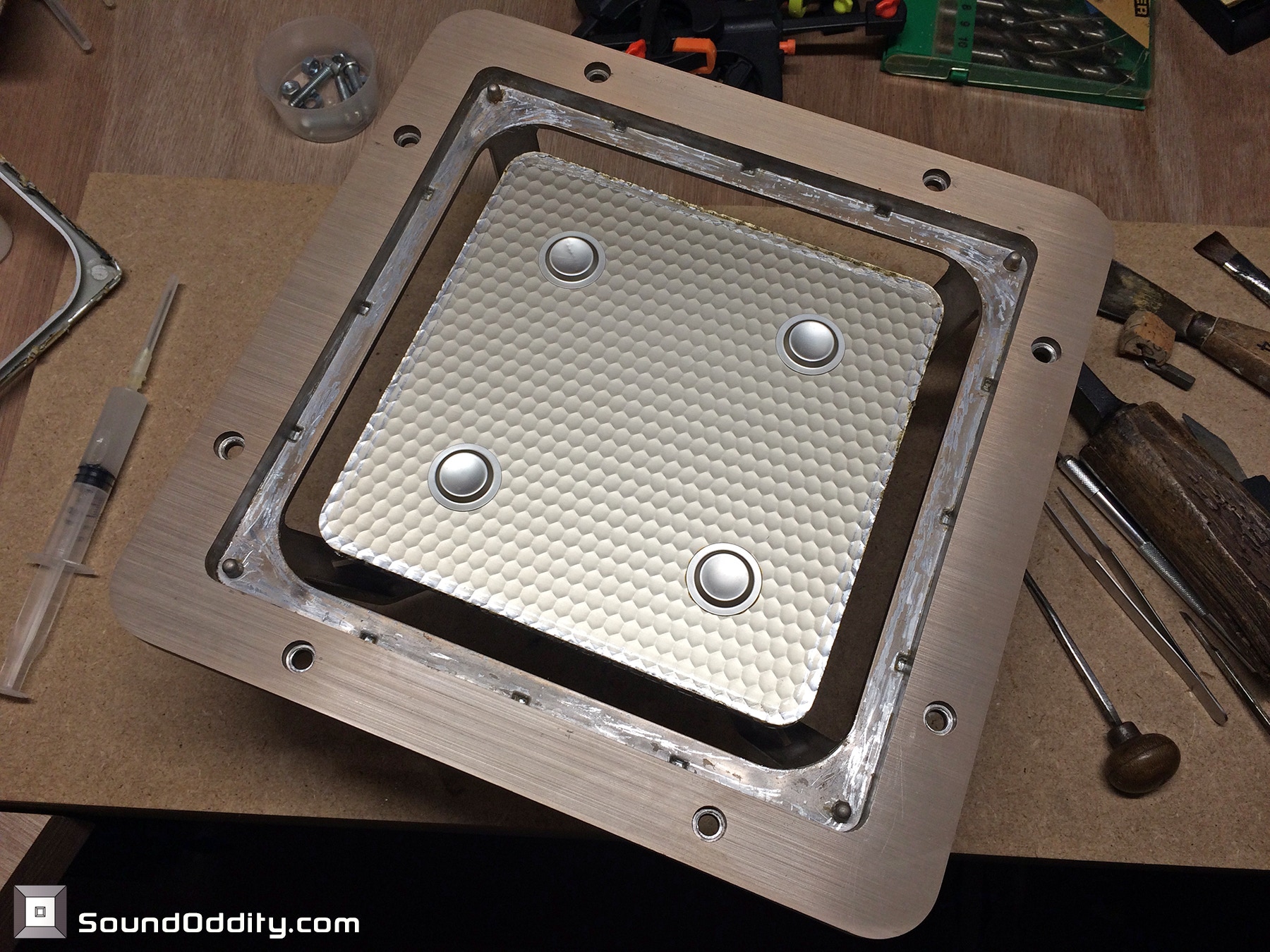

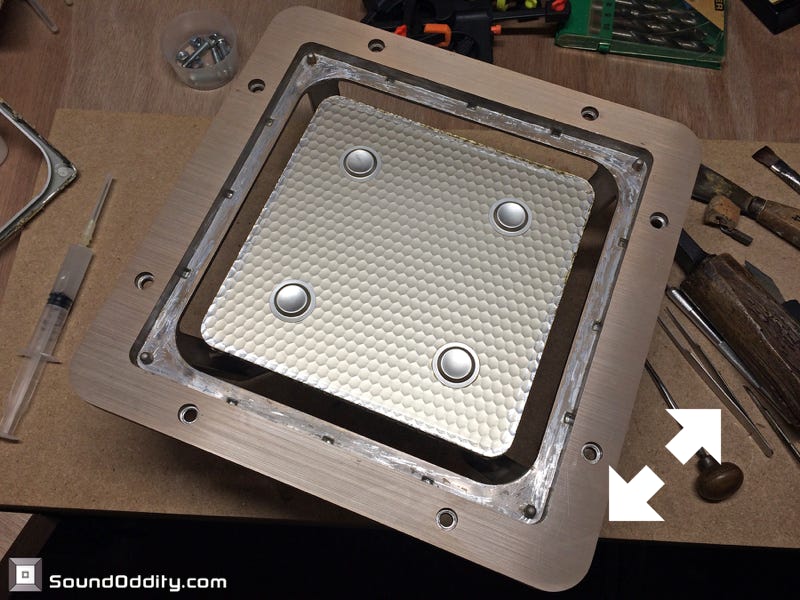

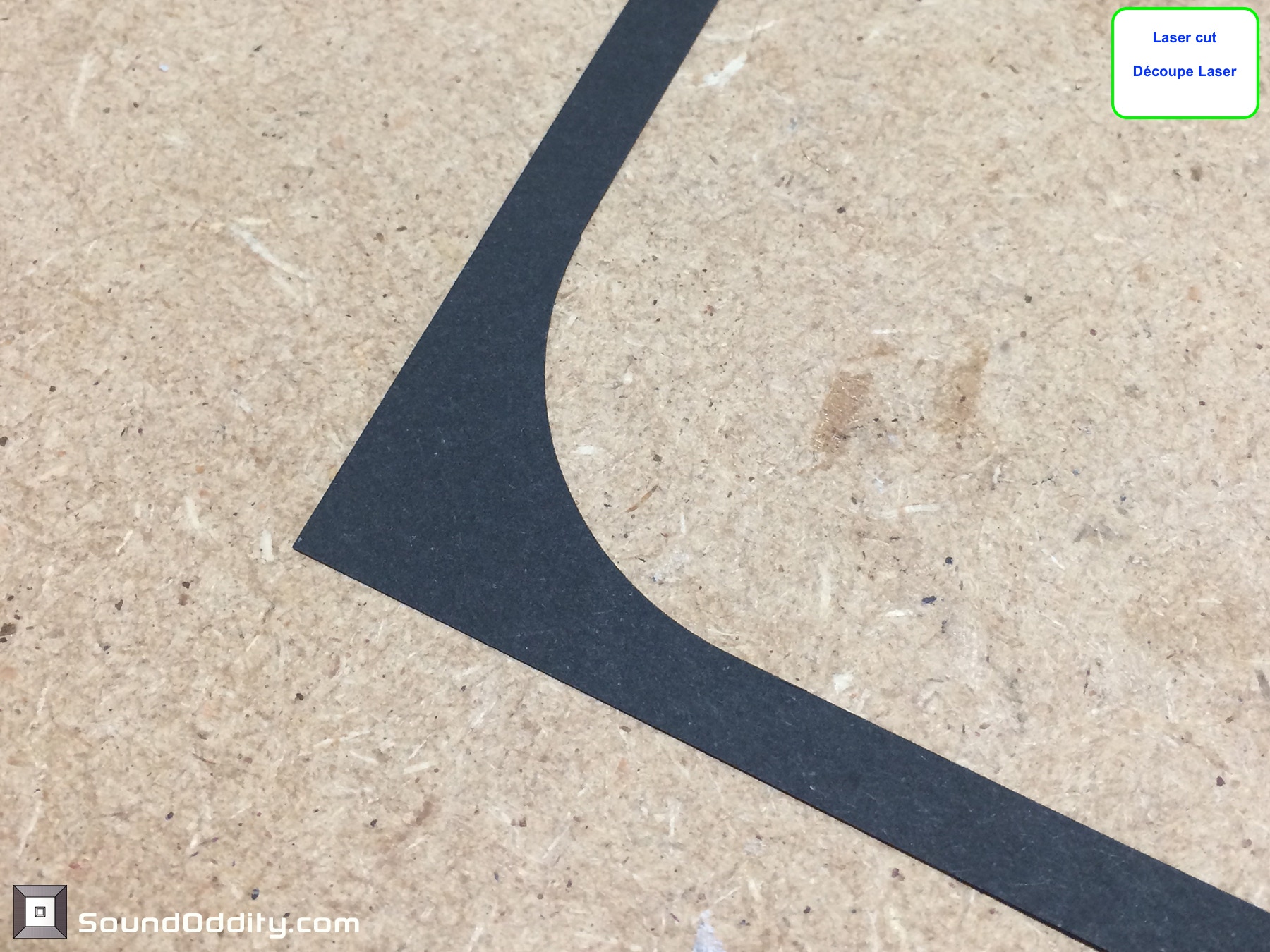

Dépose de la suspension et nettoyage des résidus de colle. Ici le support en papier d’origine n’a pas pu être préservé, il sera remplacé.

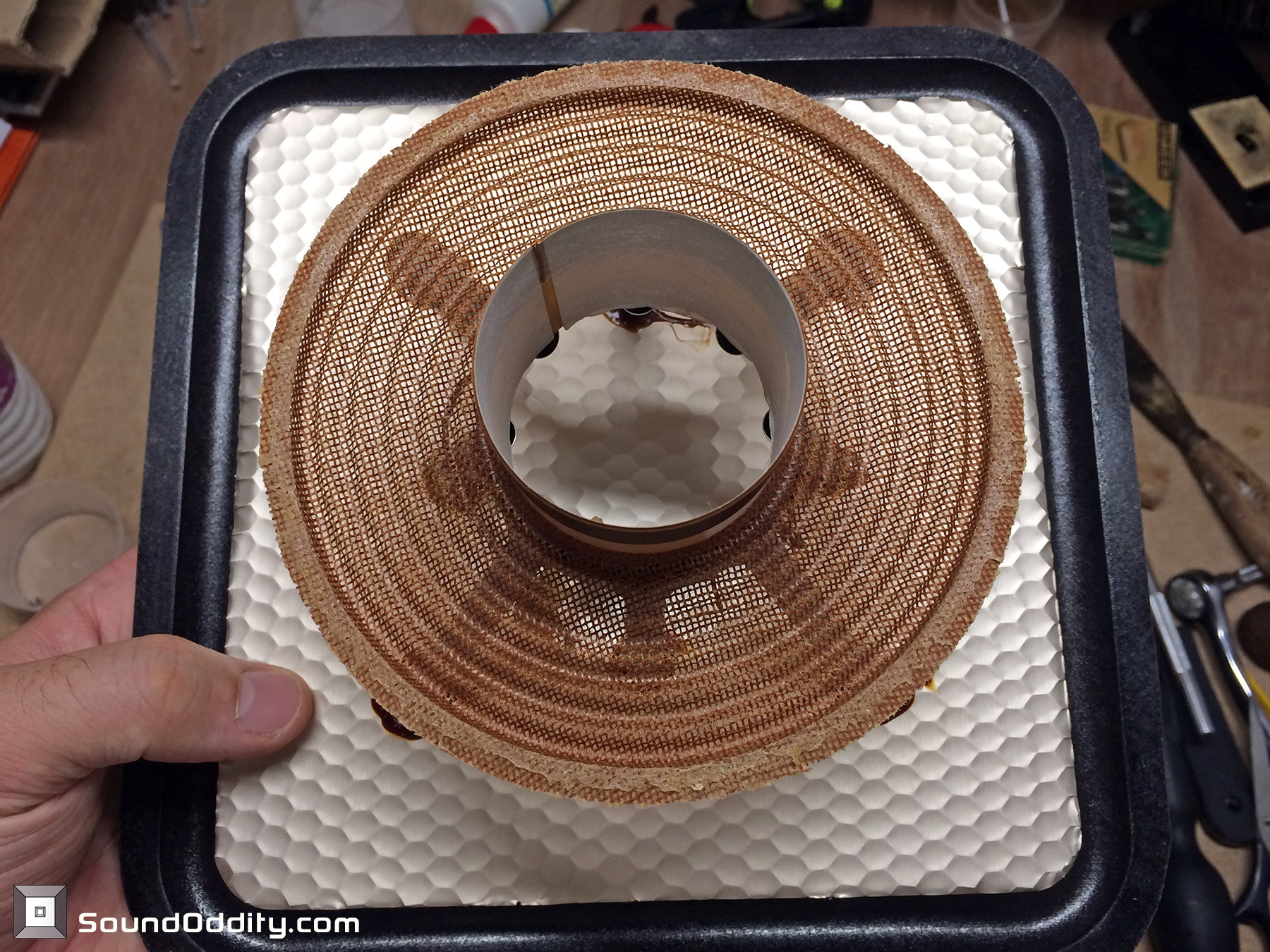

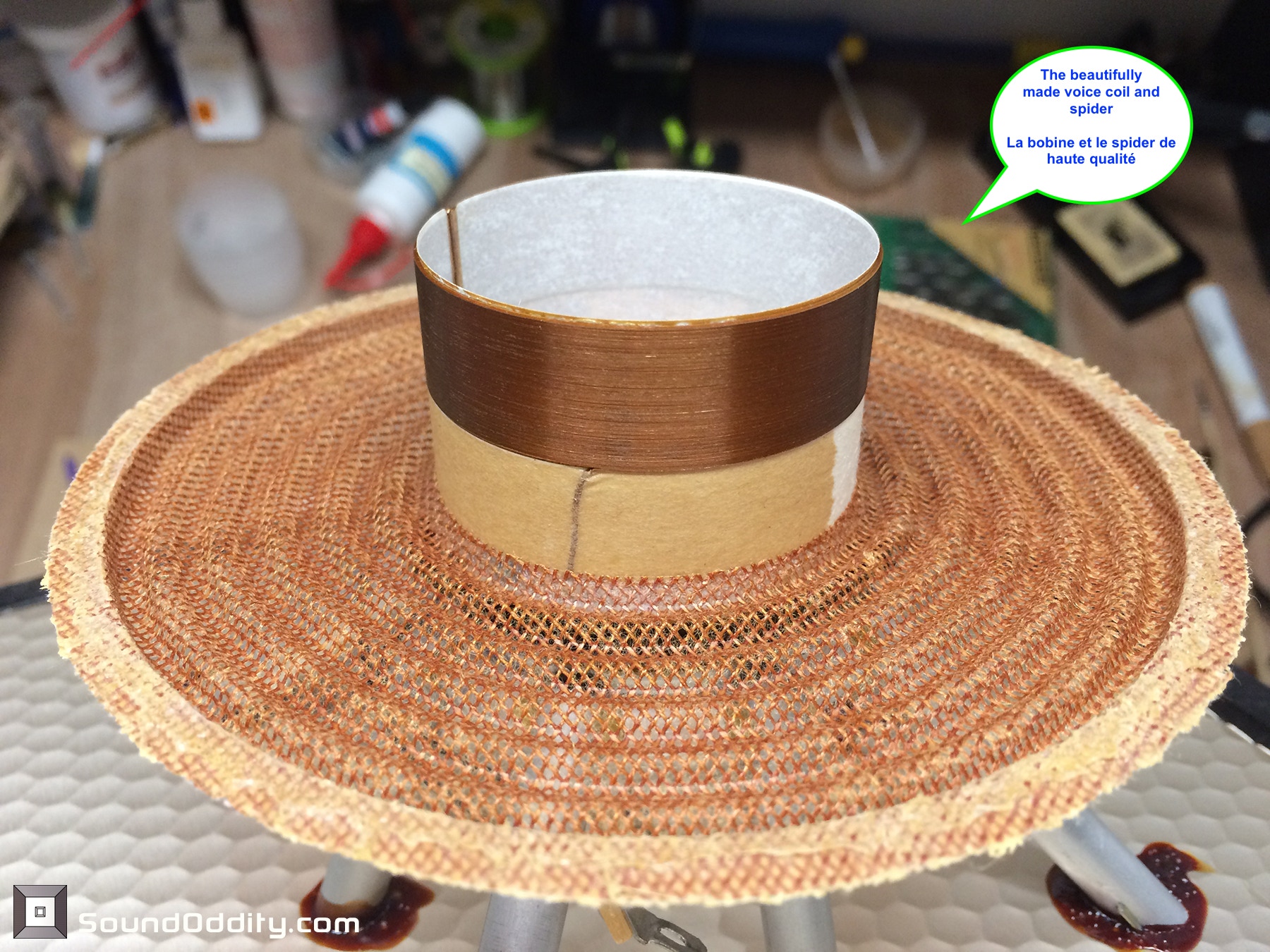

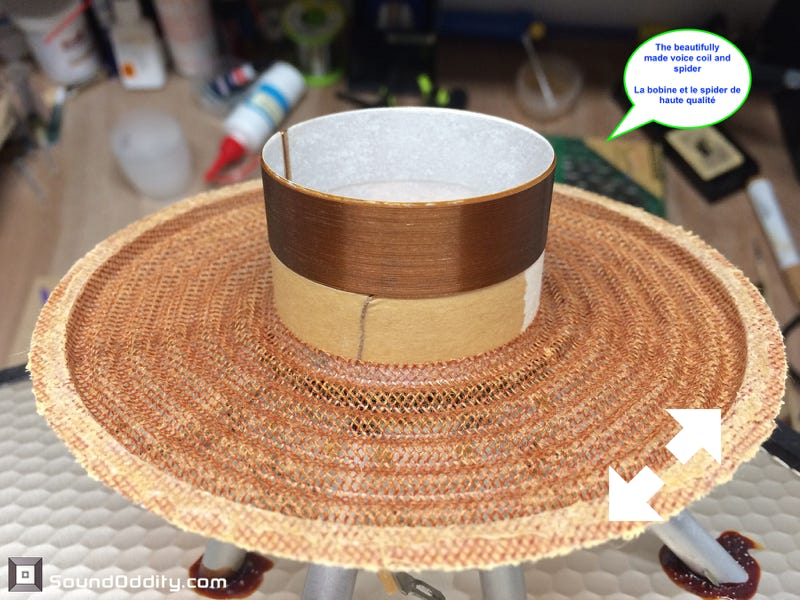

Dépose de l’équipage mobile qui frotte. Magnifique bobine en fil plat en parfait état. Spider hors du commun…

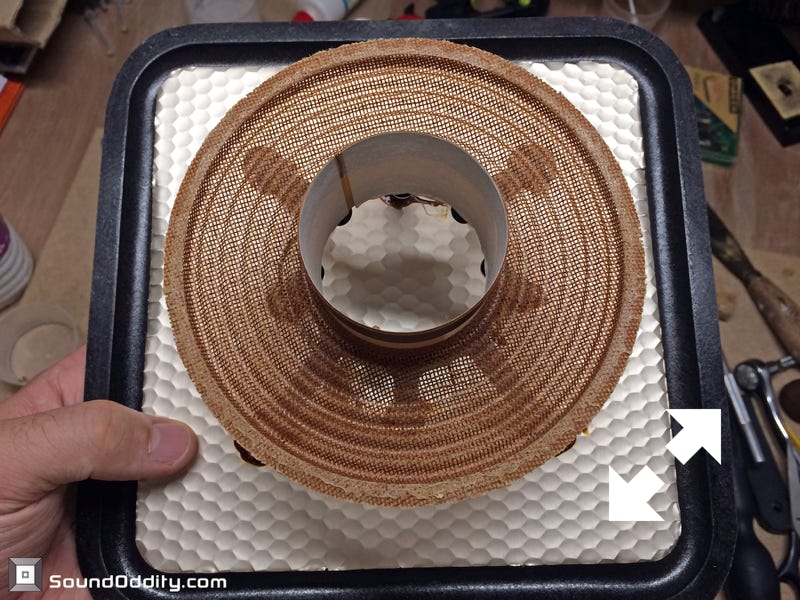

Vue sur cet exceptionnel spider. Il est très ajouré mais assure un parfait maintien, le rêve de tout constructeur de haut-parleur…

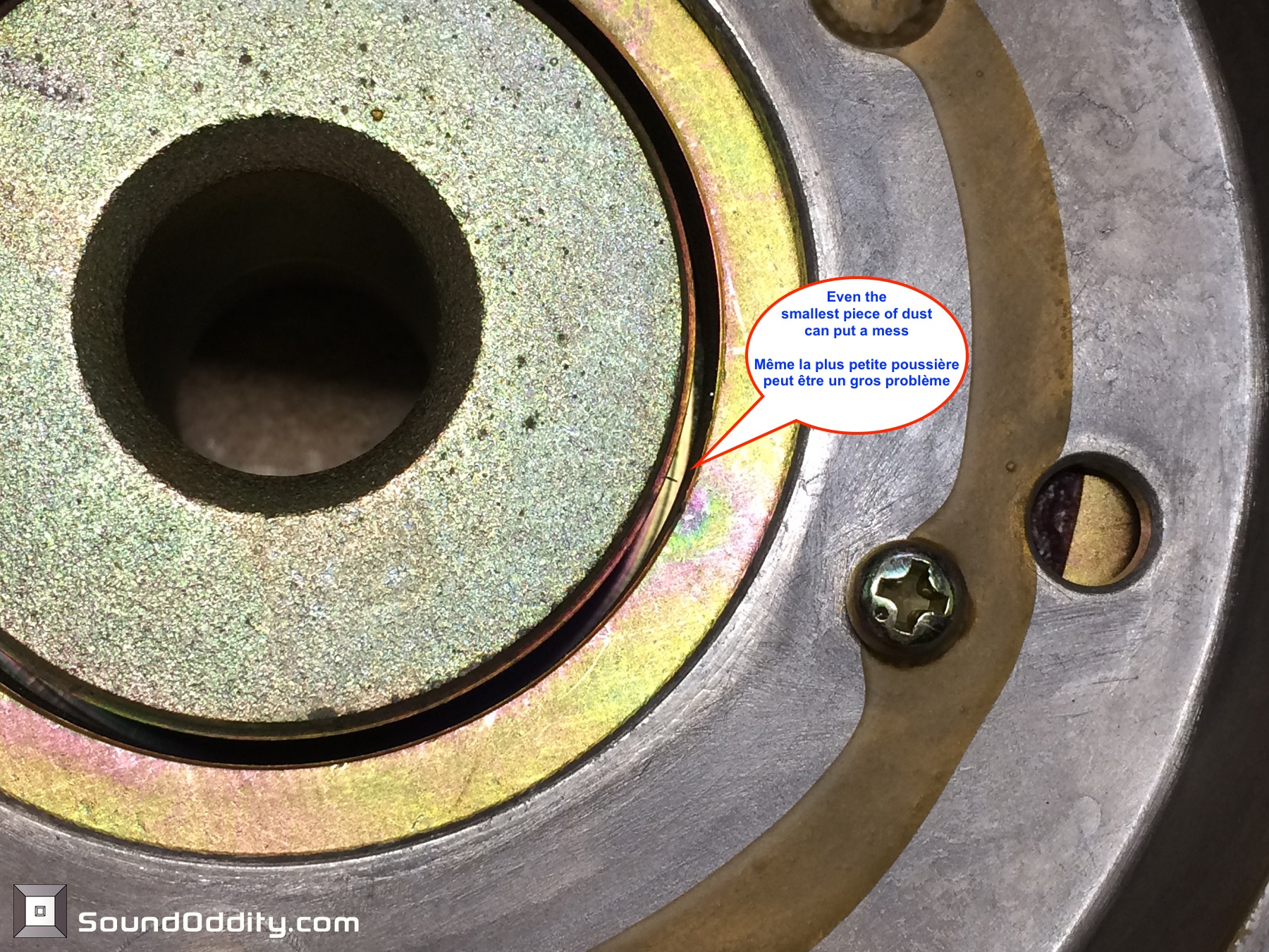

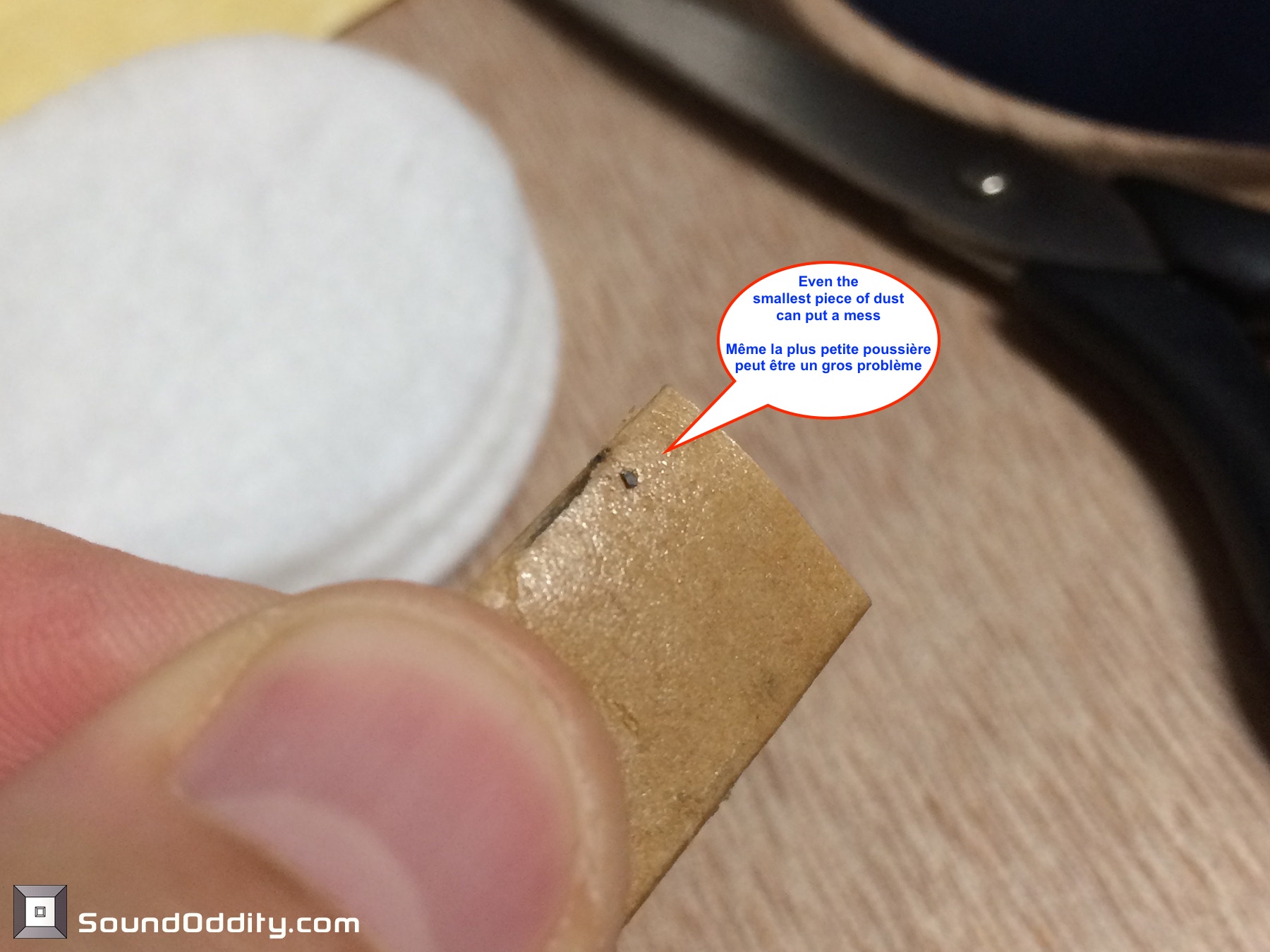

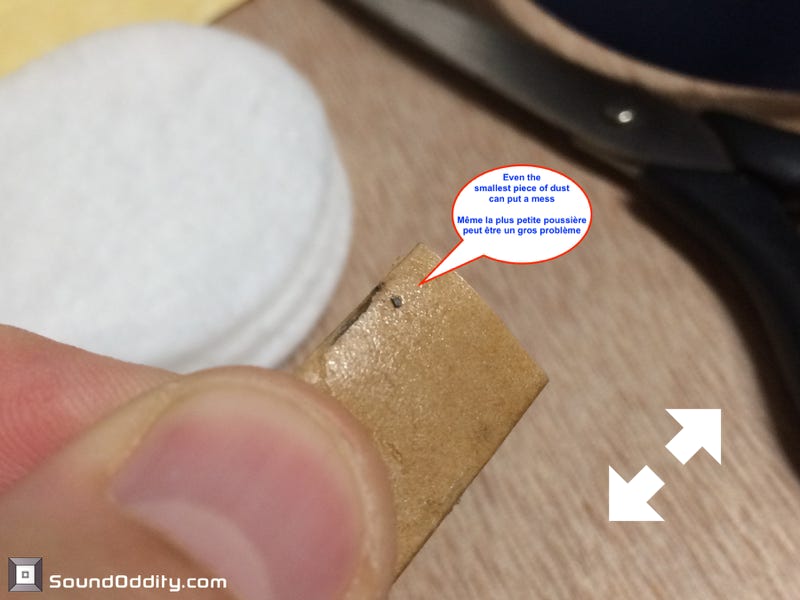

Voici le coupable du frottement de la bobine dans l’entre fer
Voici le coupable du frottement de la bobine dans l’entre fer

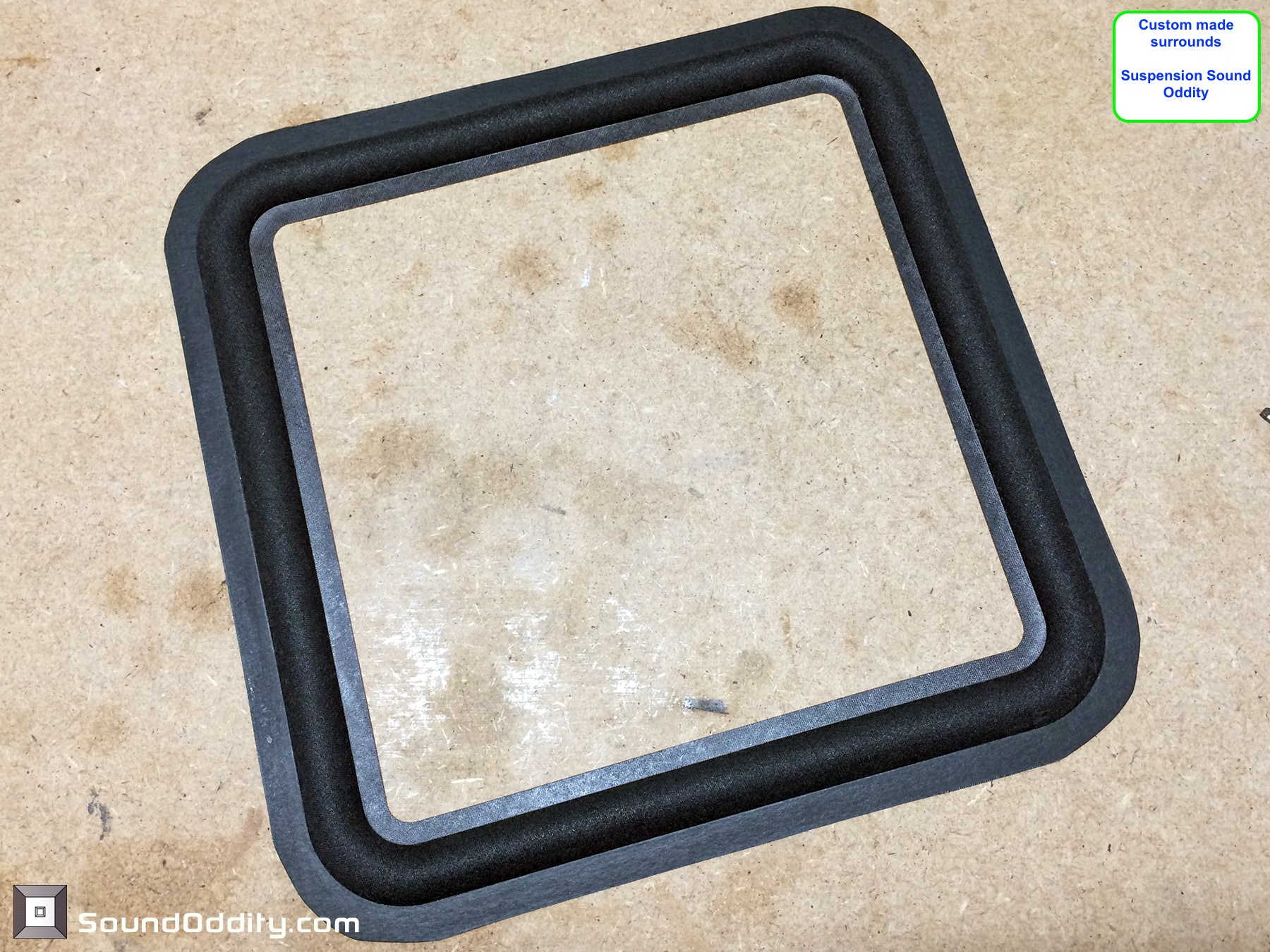

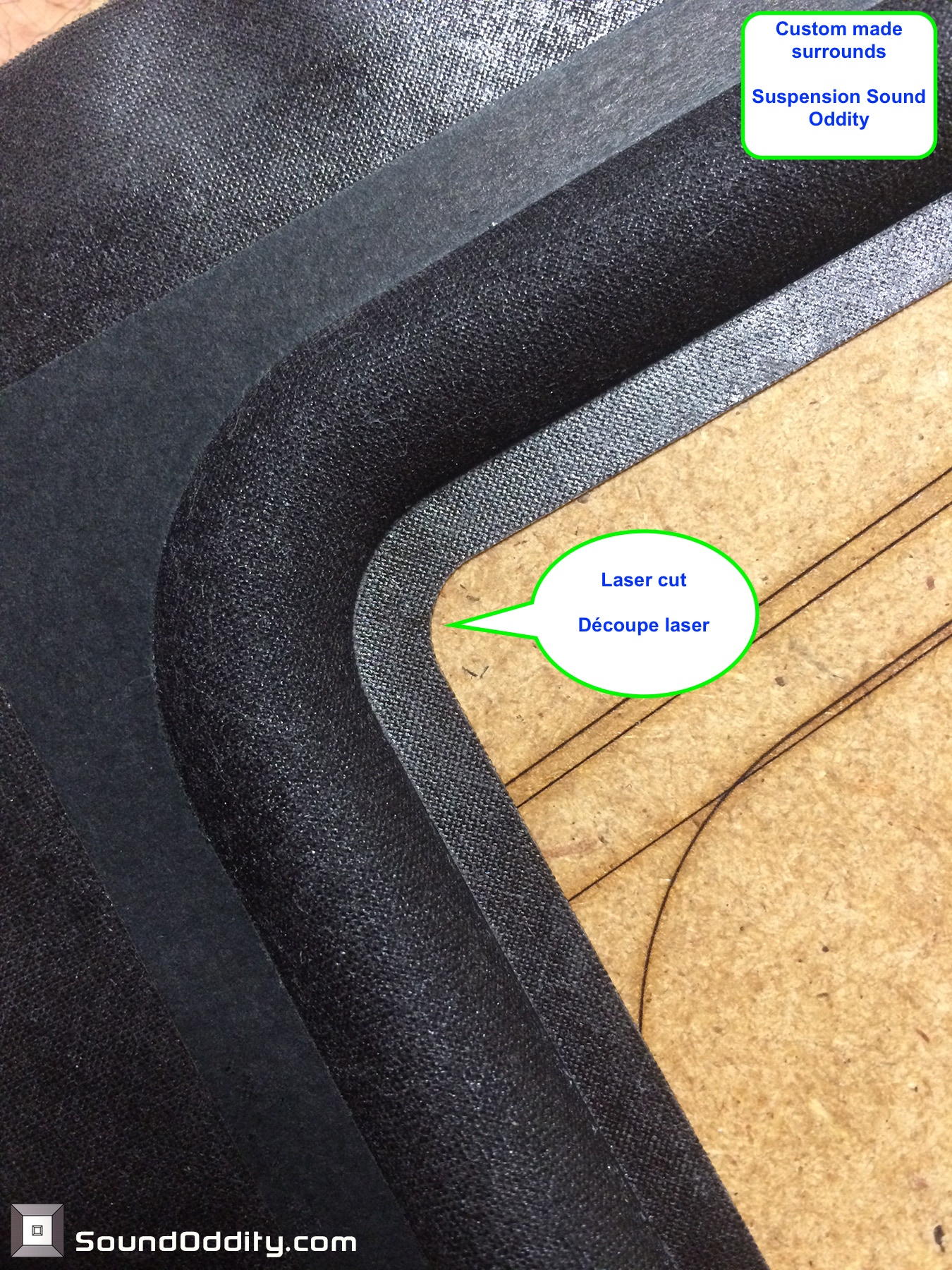

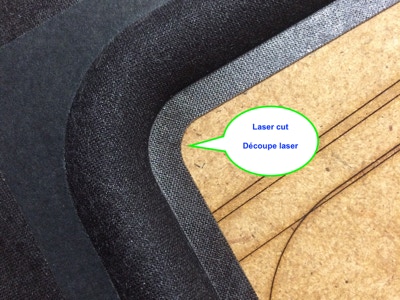

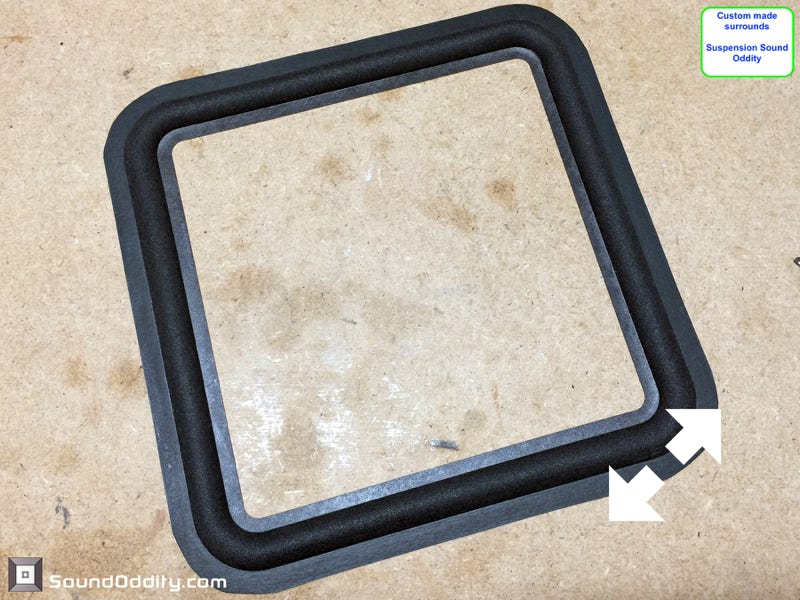

Nouvelle suspension en tissu Sound Oddity

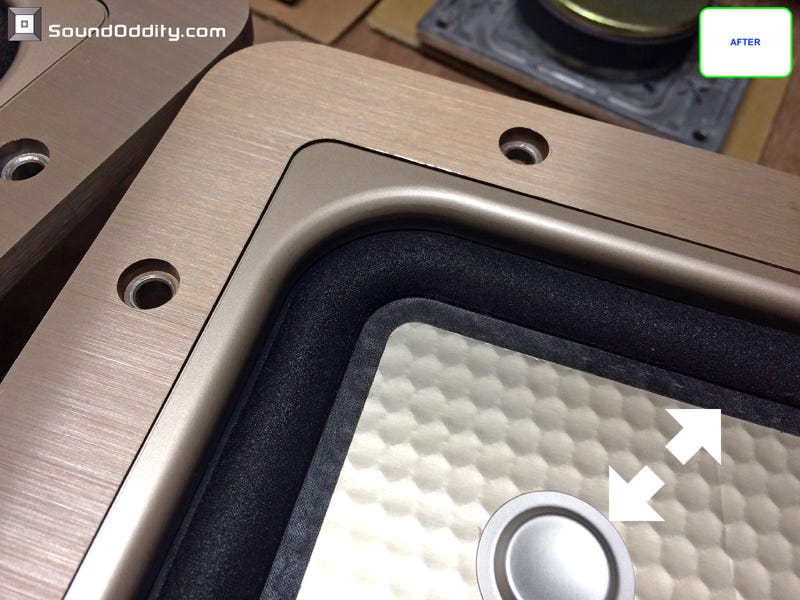

Nouvelle suspensions en tissu Sound Oddity montée, haut-parleur terminé
Boomer #2 terminé

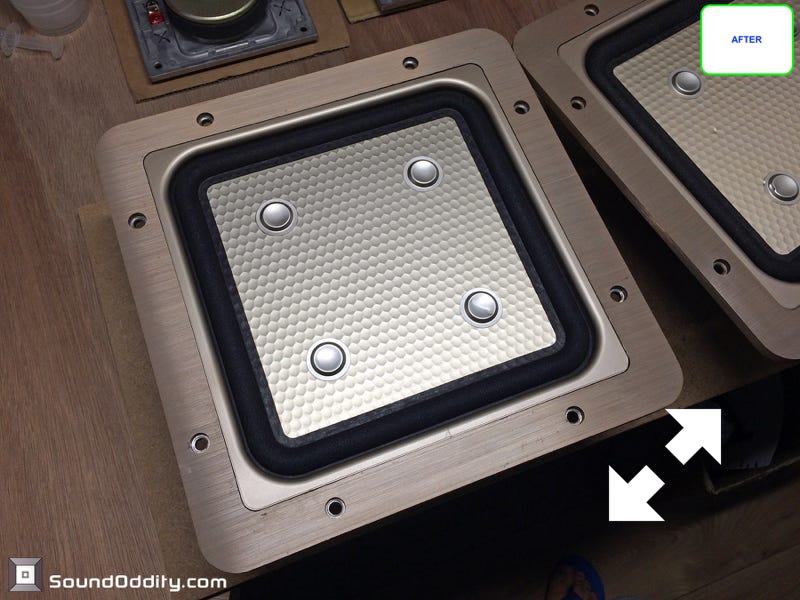

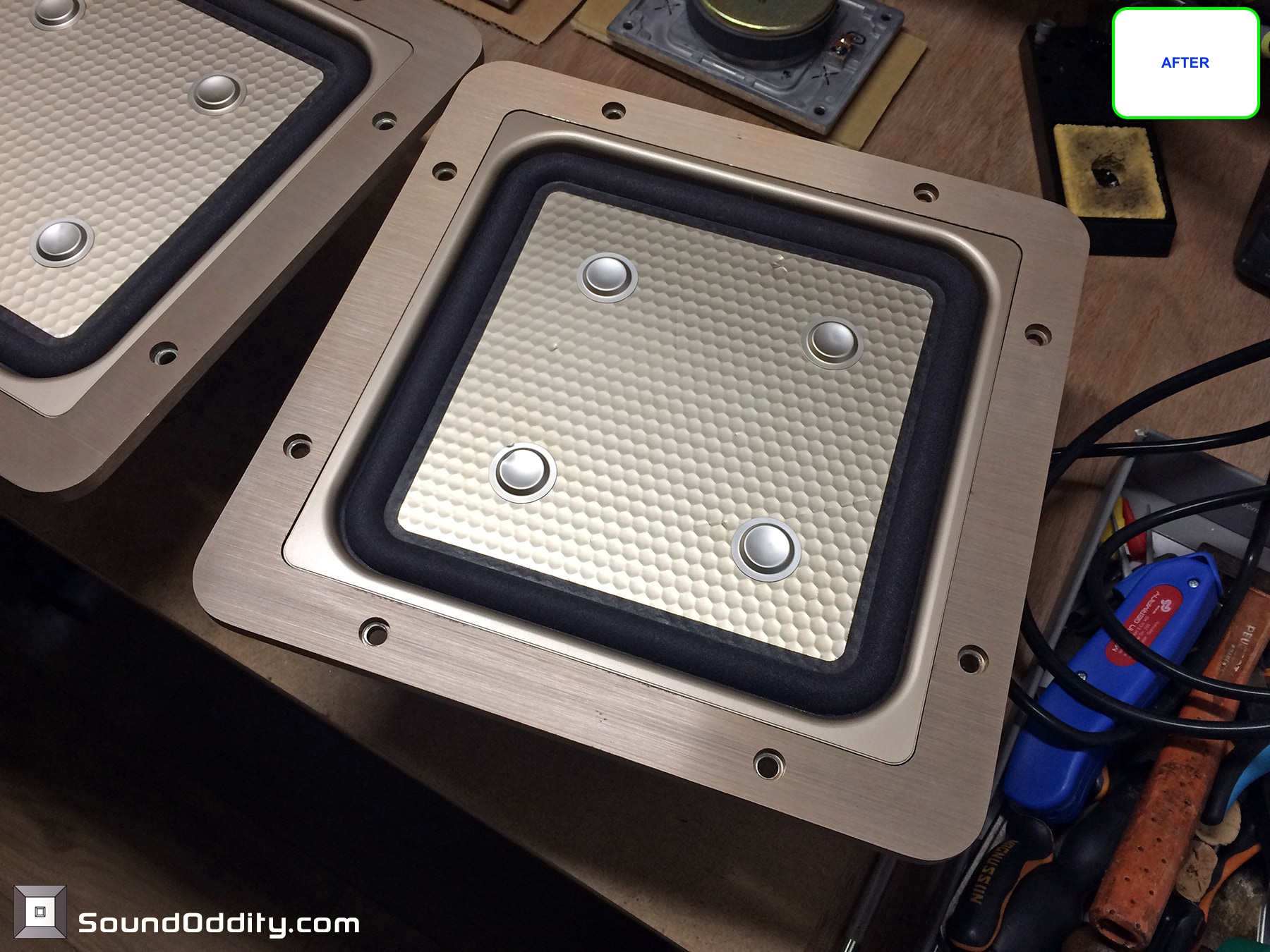

Boomer #1 terminé

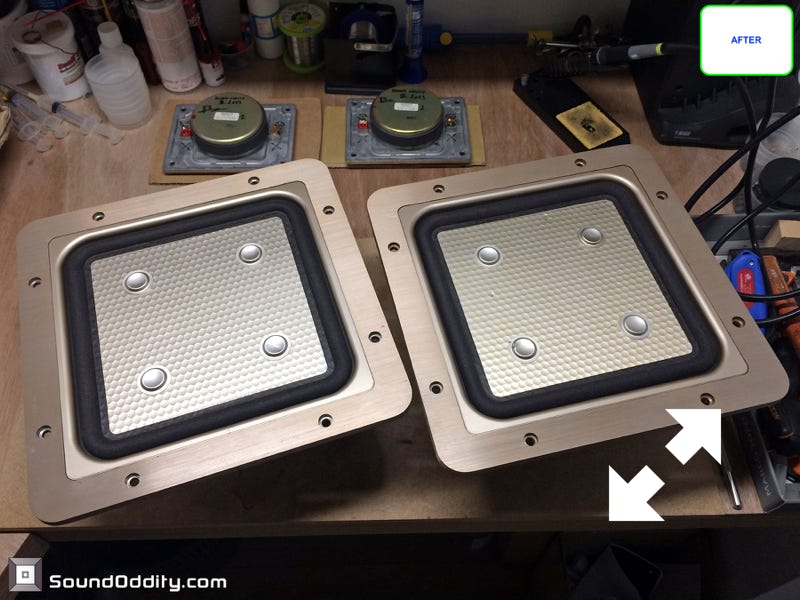

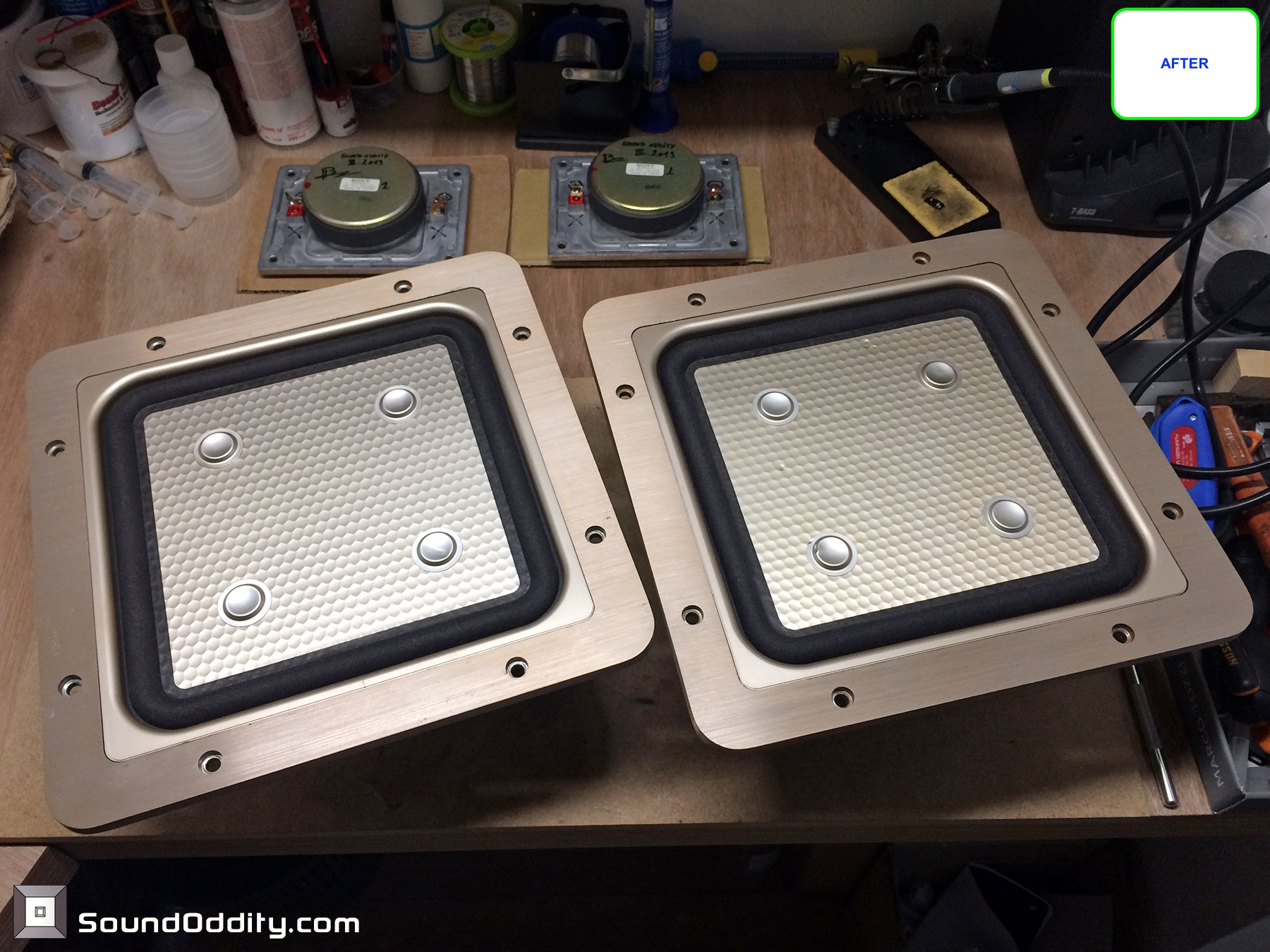

Paire de boomers terminée

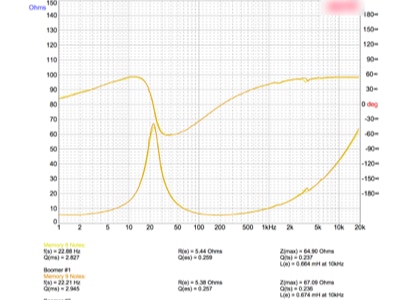

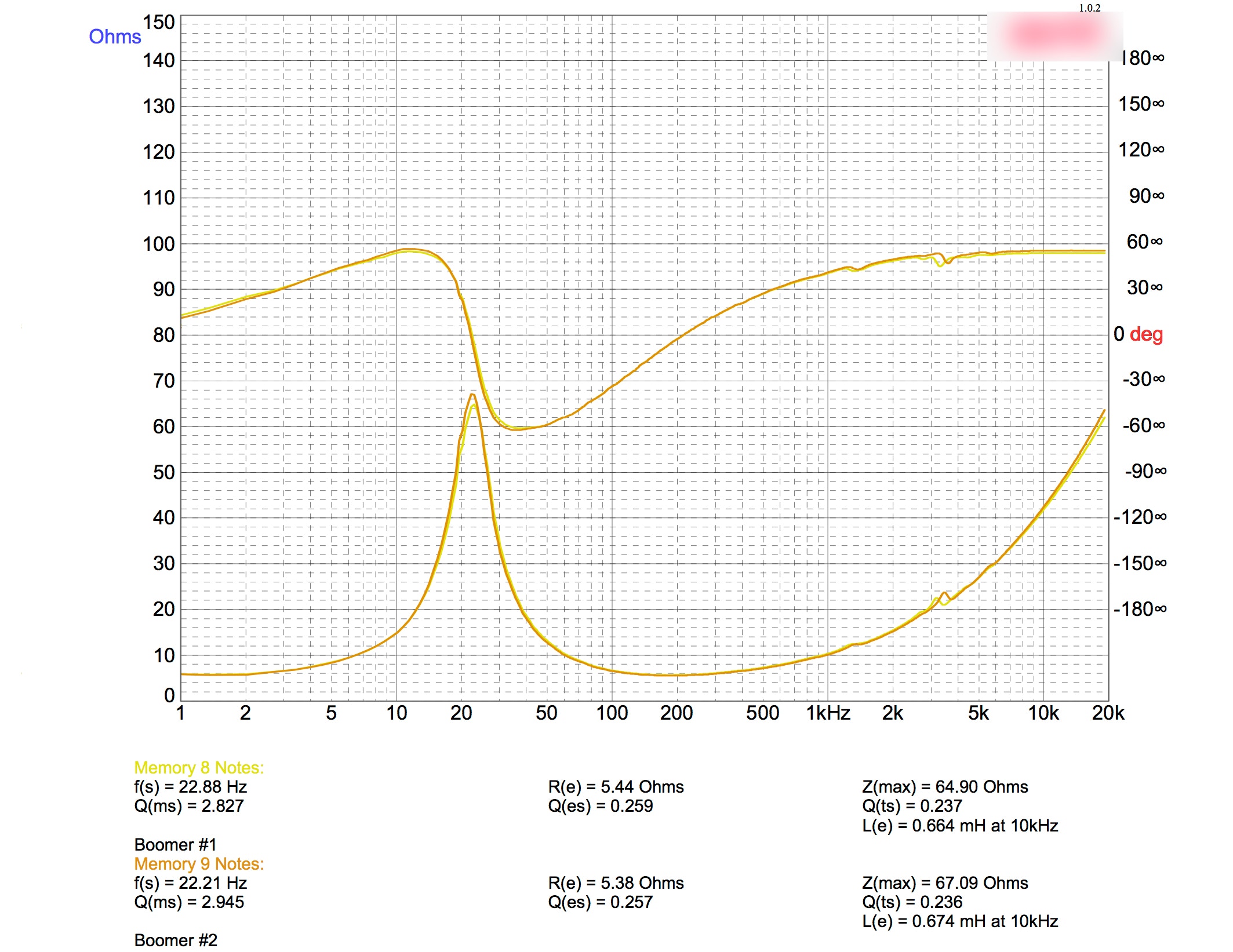

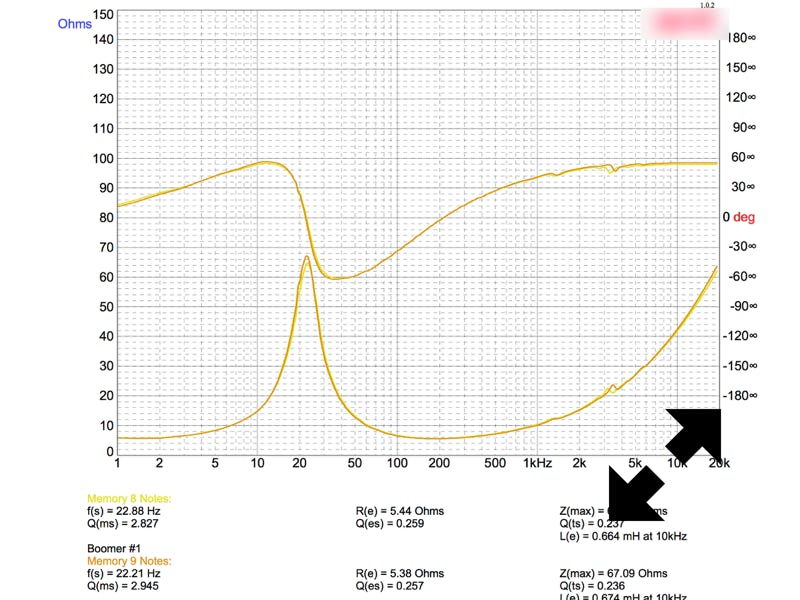

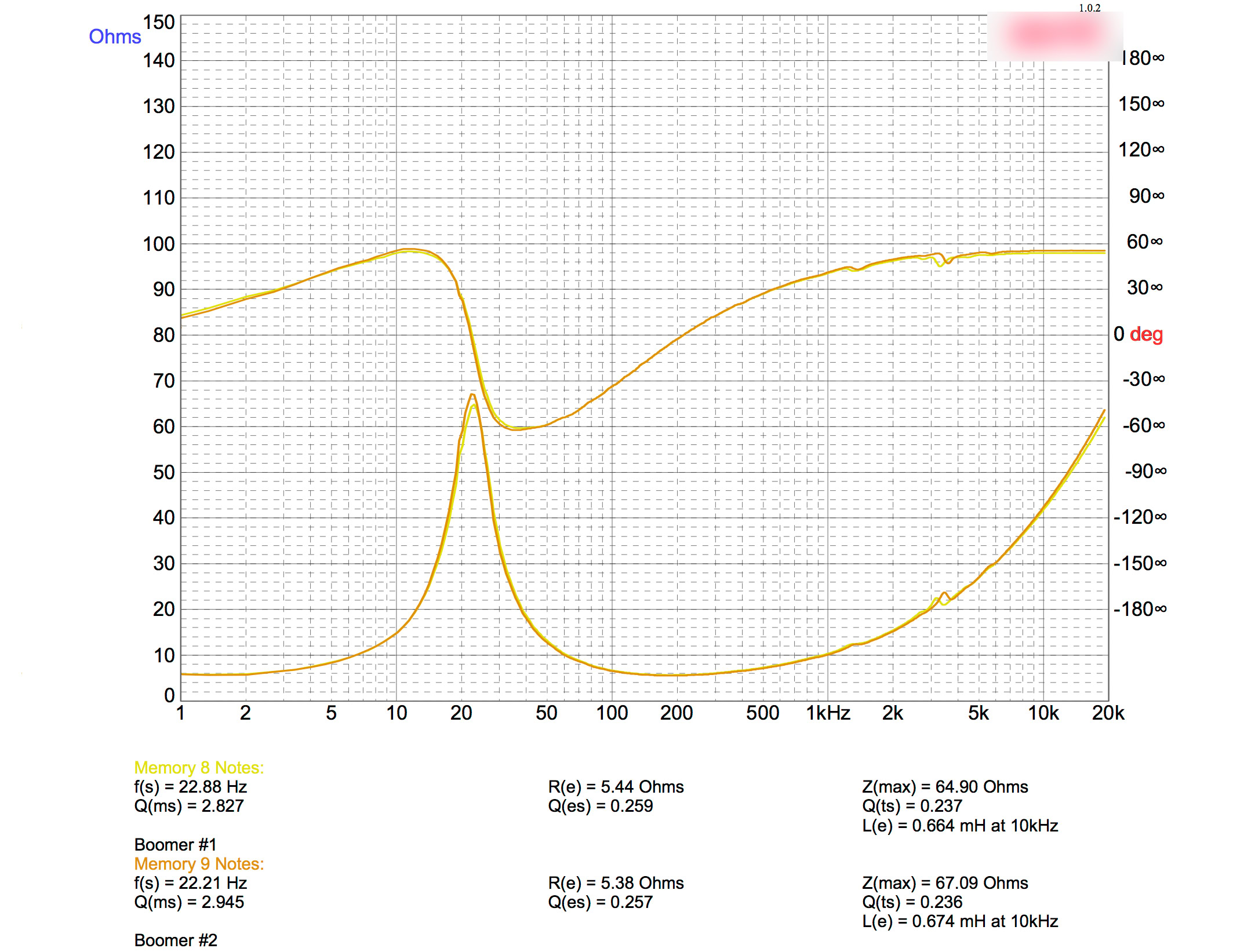

Impédance des deux boomers restaurés
