- Diagnostic : Tweeters muets, résistance infinie, bobines ouvertes…
- Travaux réalisés : Dépose des déflecteurs, ouverture, démontage des spiders pour accès aux connexions aux bobines, réfection de toutes les connexions aux bobines, celles ouvertes comme celles encore fonctionnelles, nettoyage des entre fers, remontage des spiders, mesures d’impédance et tests au générateur de fréquences. Nettoyages des chassis et déflecteurs.
- Faits notables : Ce défaut n’est pas rare sur les APM-33W, la difficulté est de démonter correctement les spiders pour accéder aux connexions à la bobine. Cette réparation standard est proposée à 130€/unité ou 250€/paire. Me contacter.
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

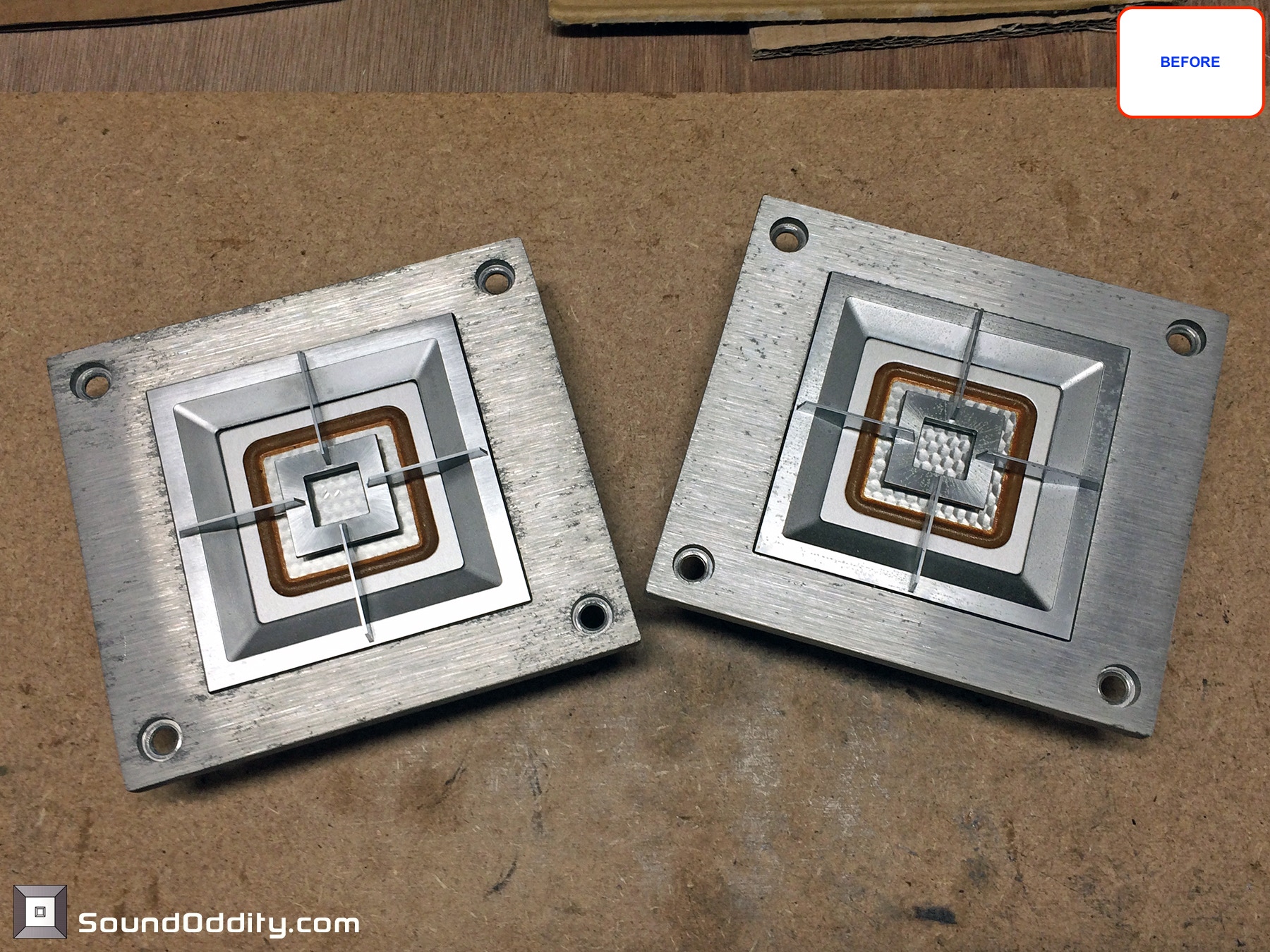

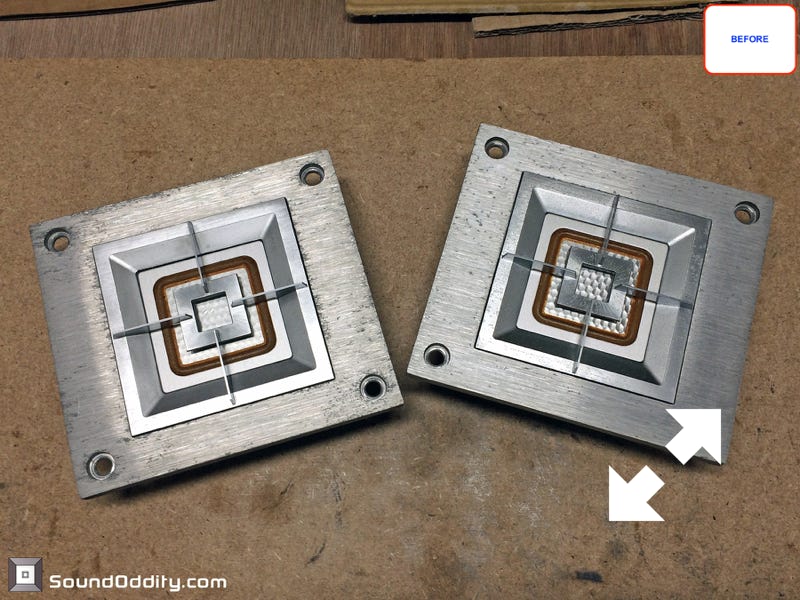

Paire de tweeters Avant restauration

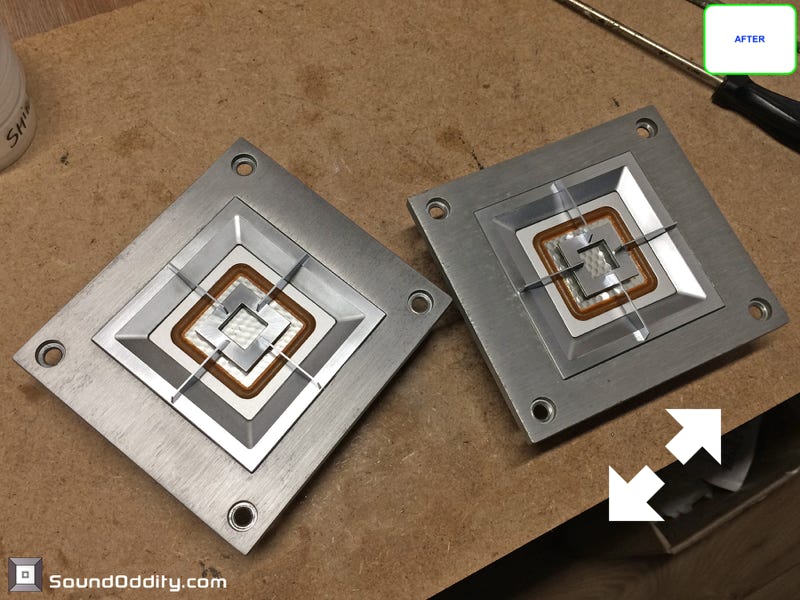

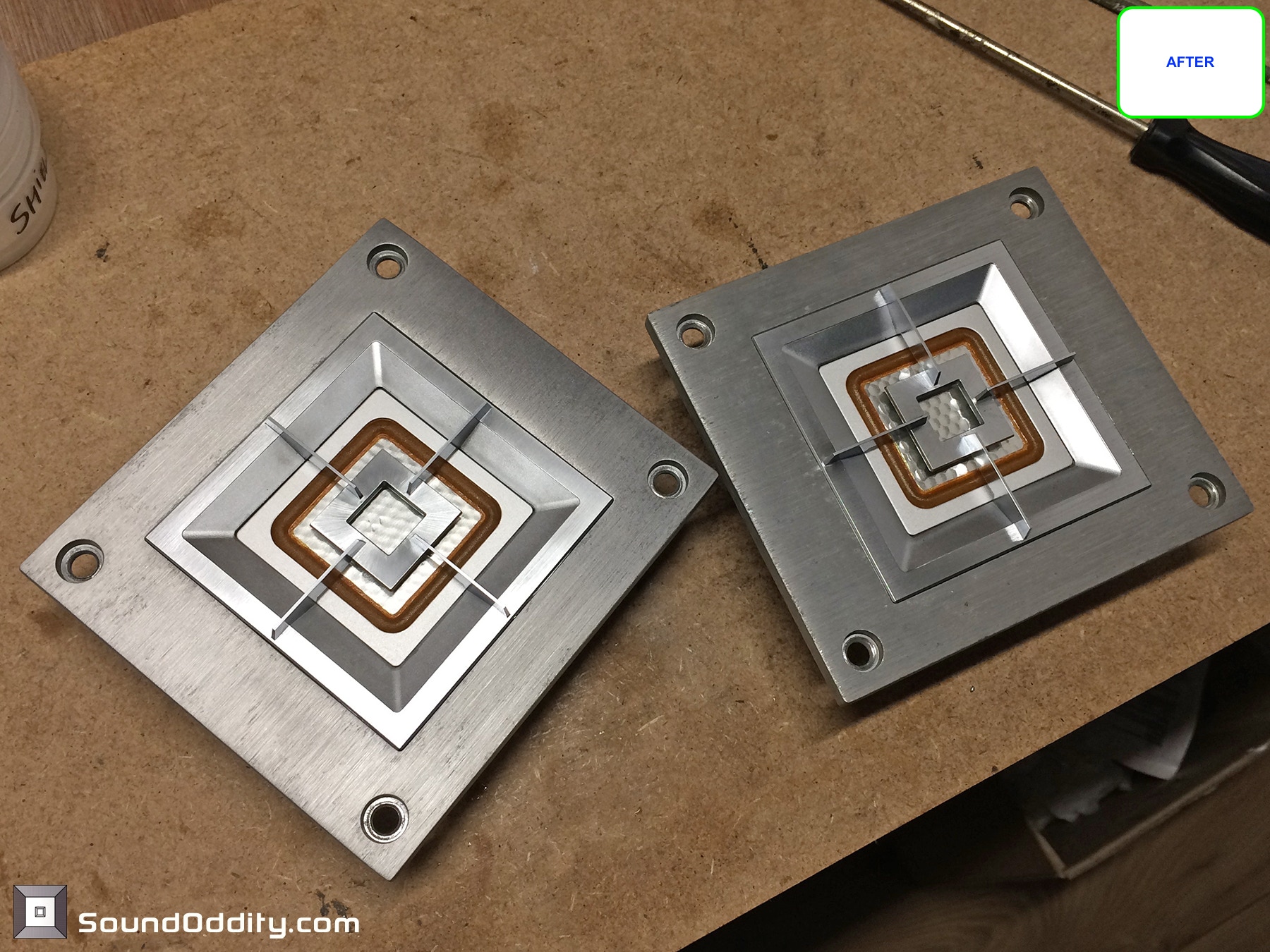

Paire de tweeters Après restauration

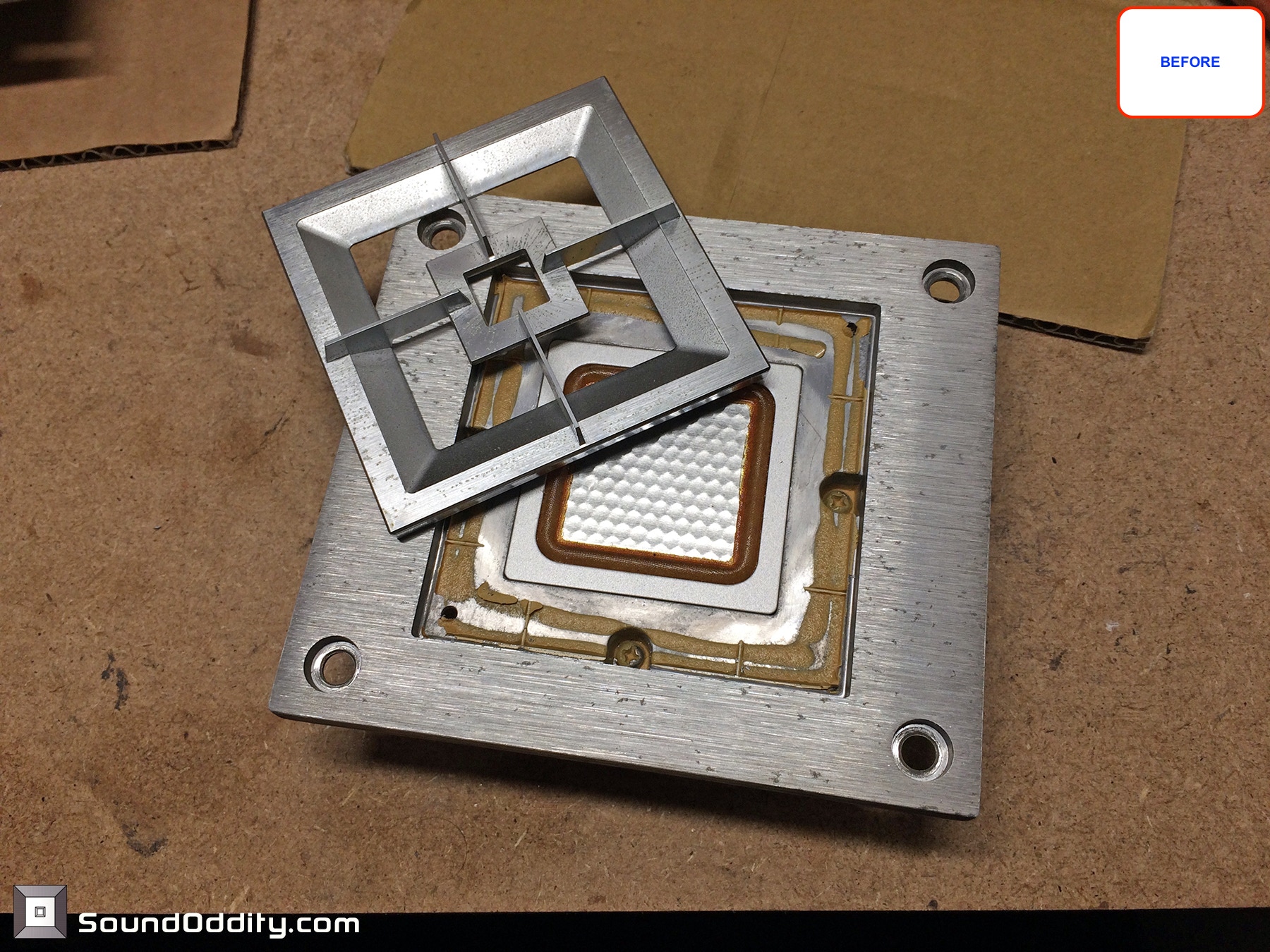

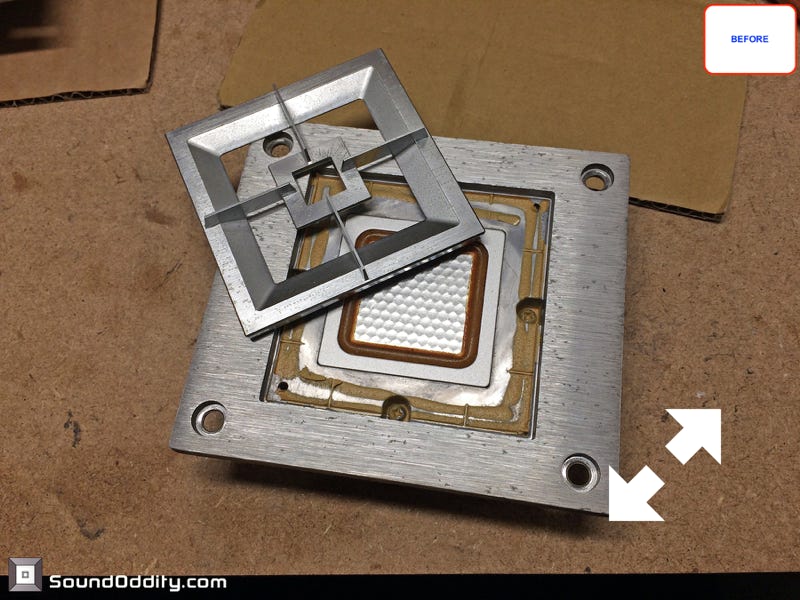

Dépose des déflecteurs

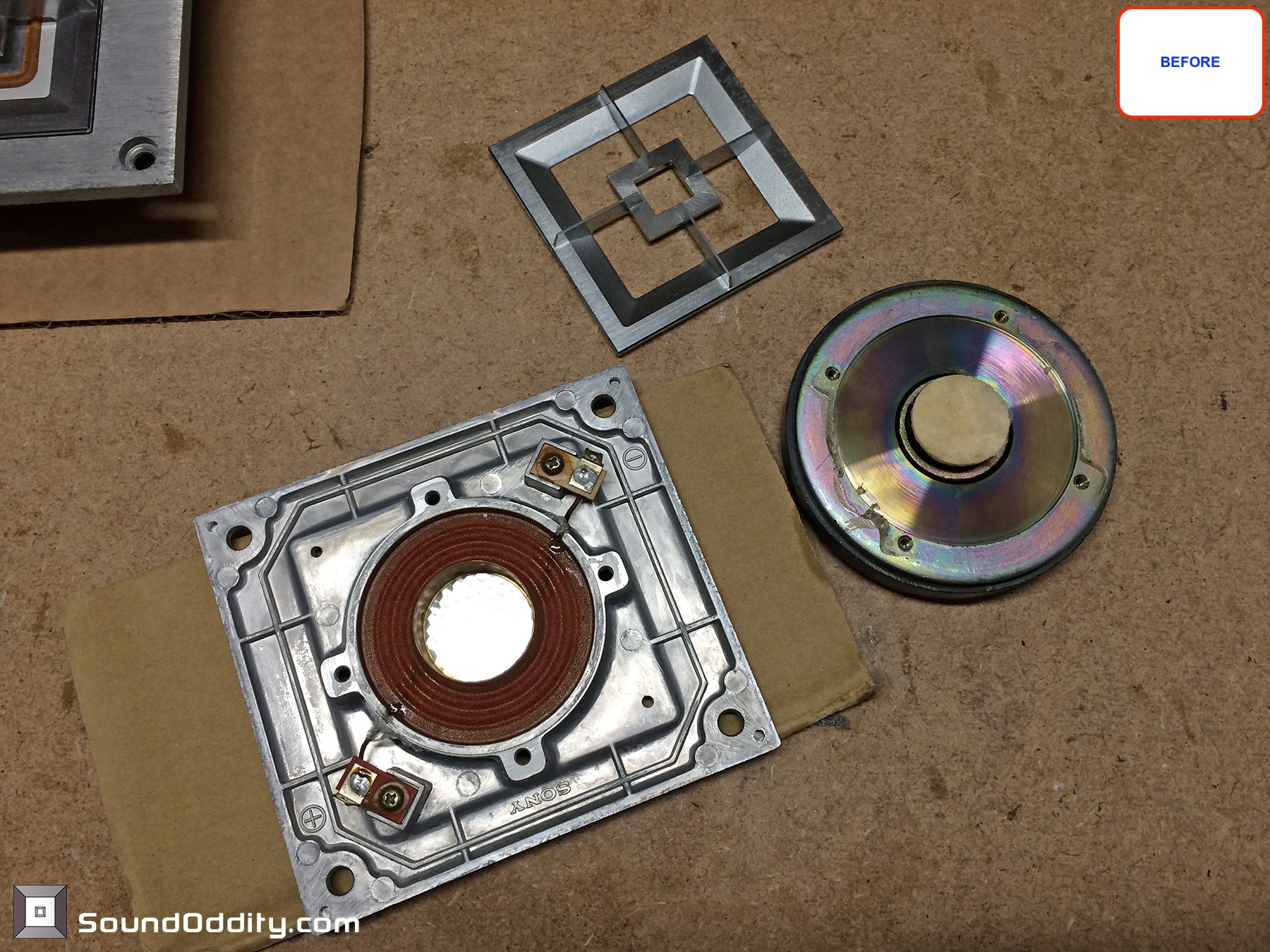

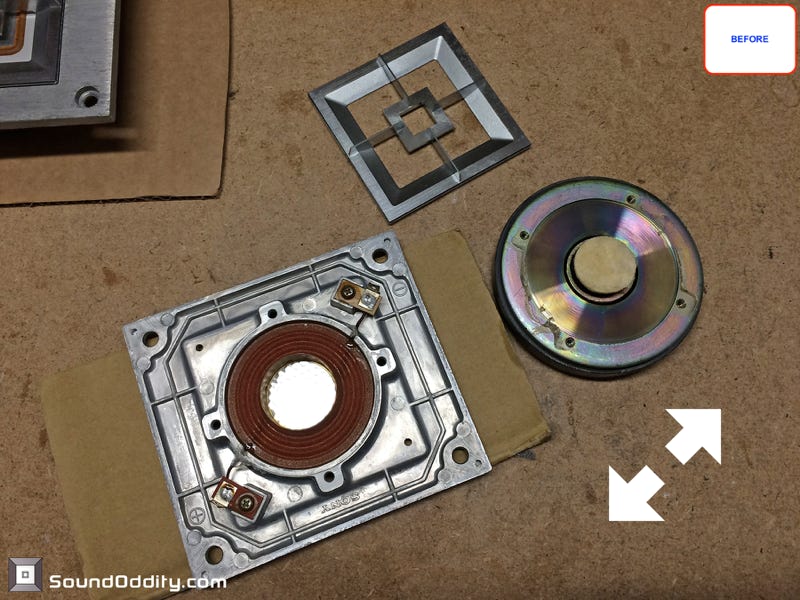

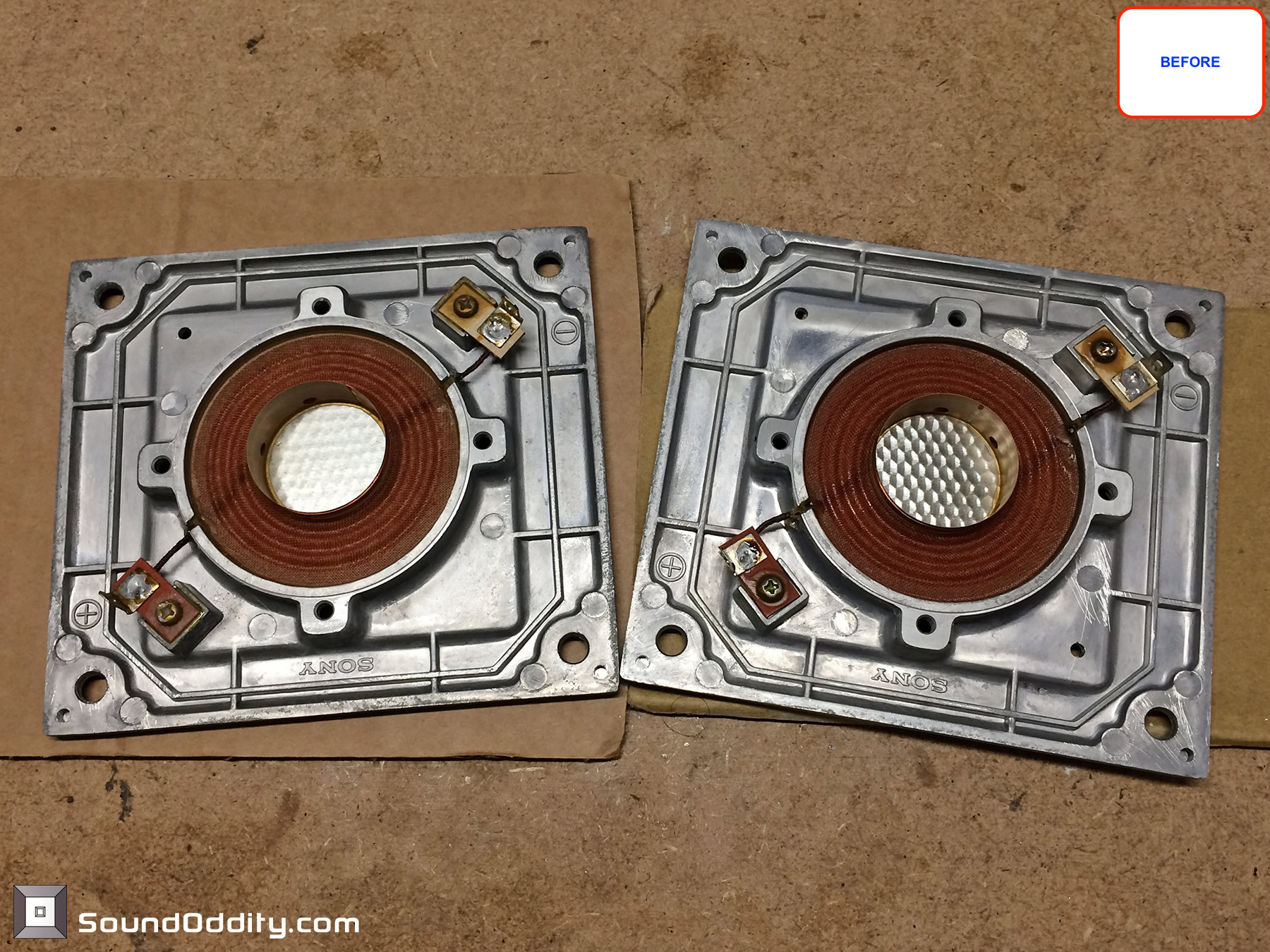

Ouverture

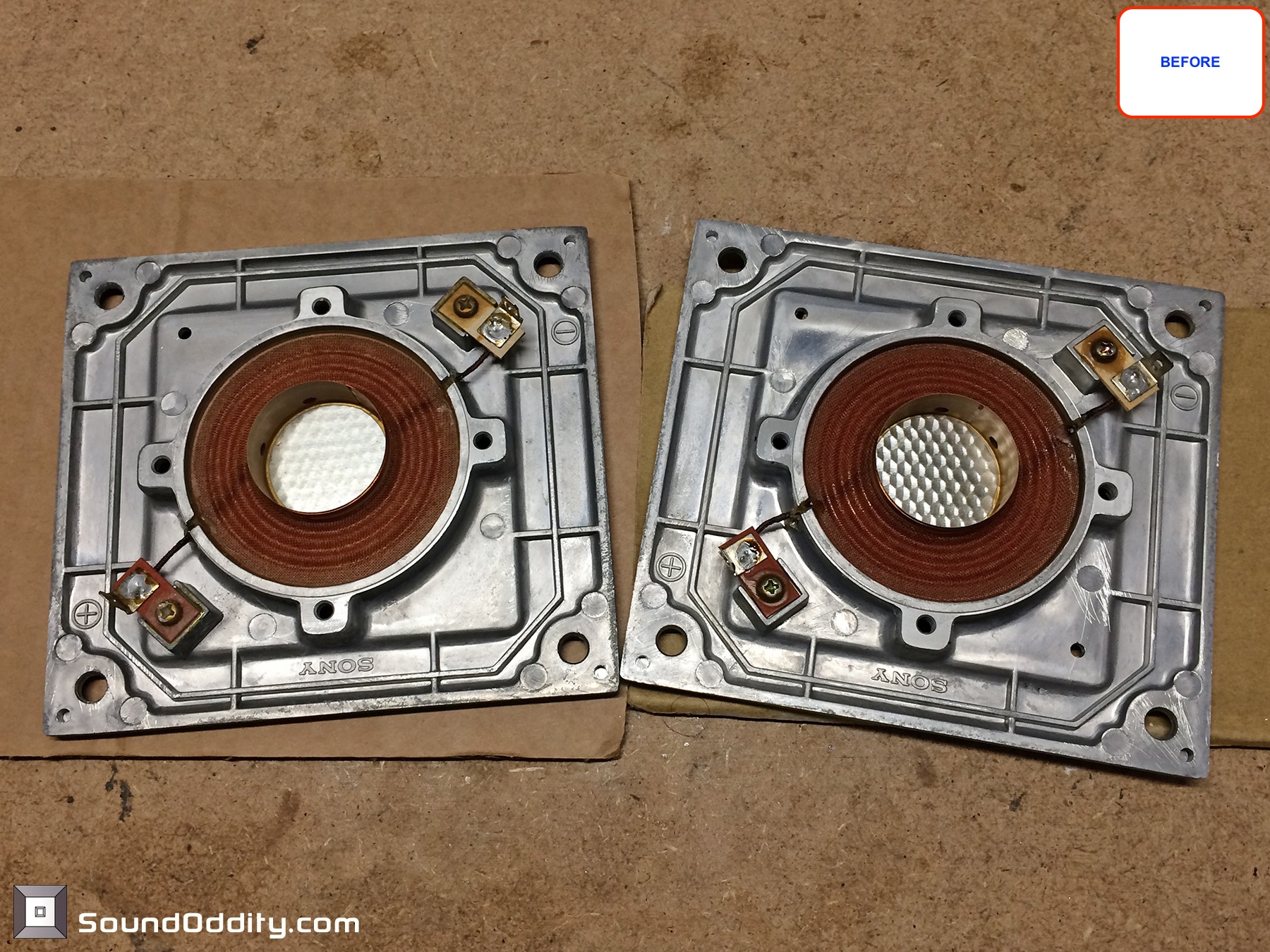

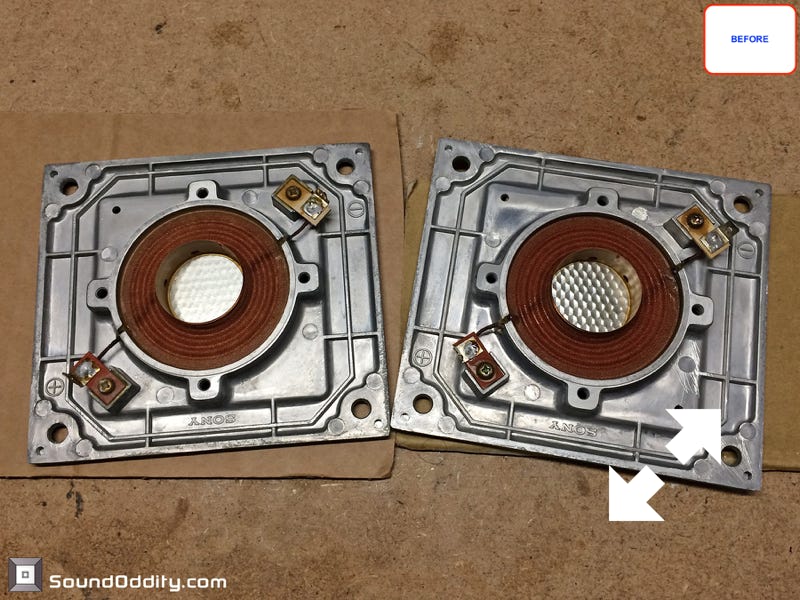

Il faut déposer les spiders pour accéder aux connexions à la bobines sans abîmer les supports de bobine et les spiders !!!

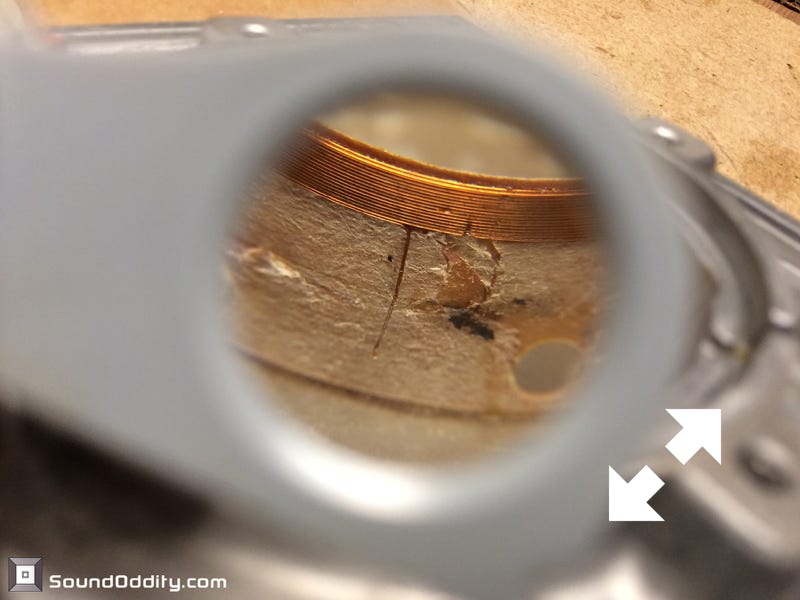

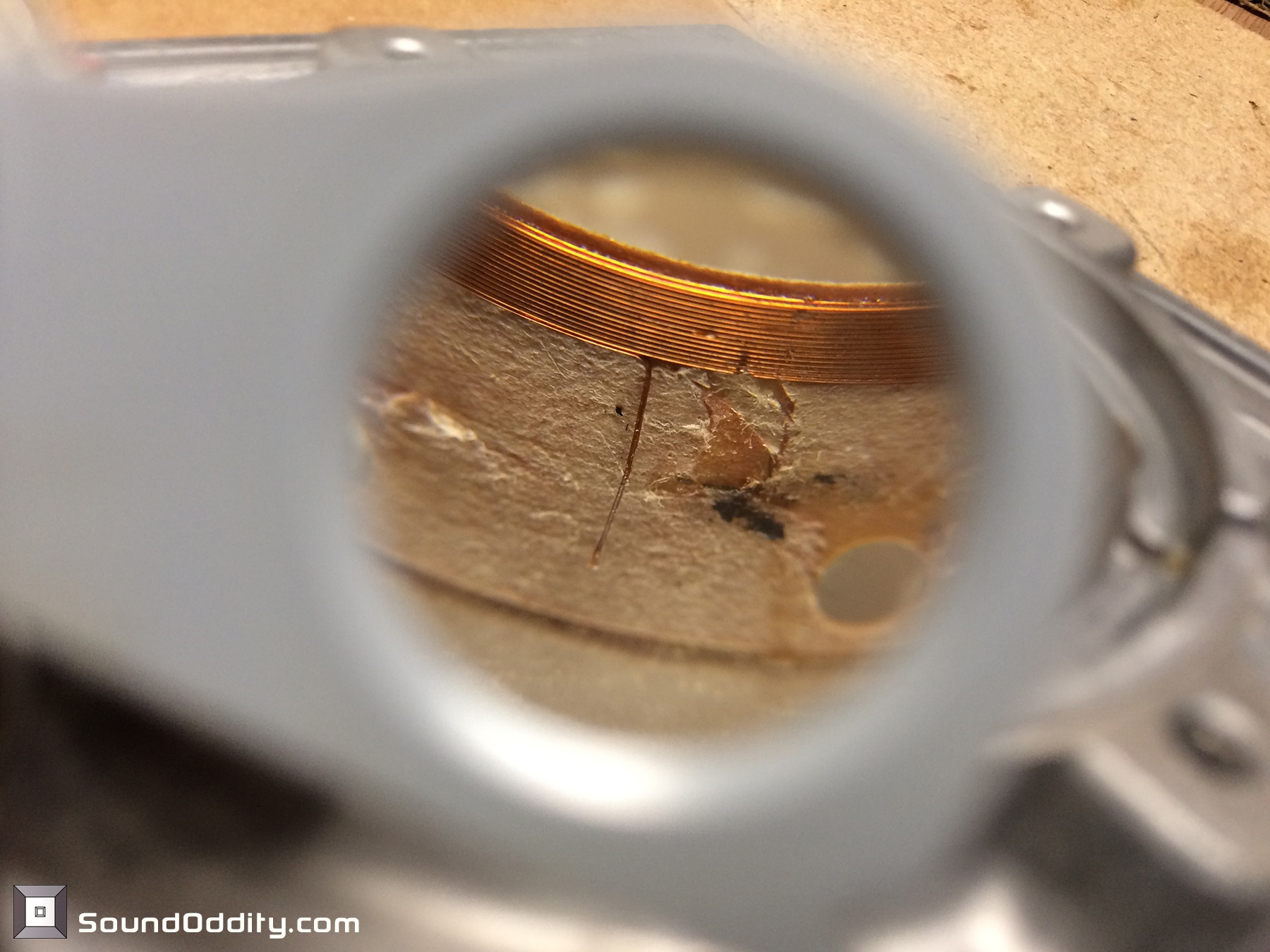

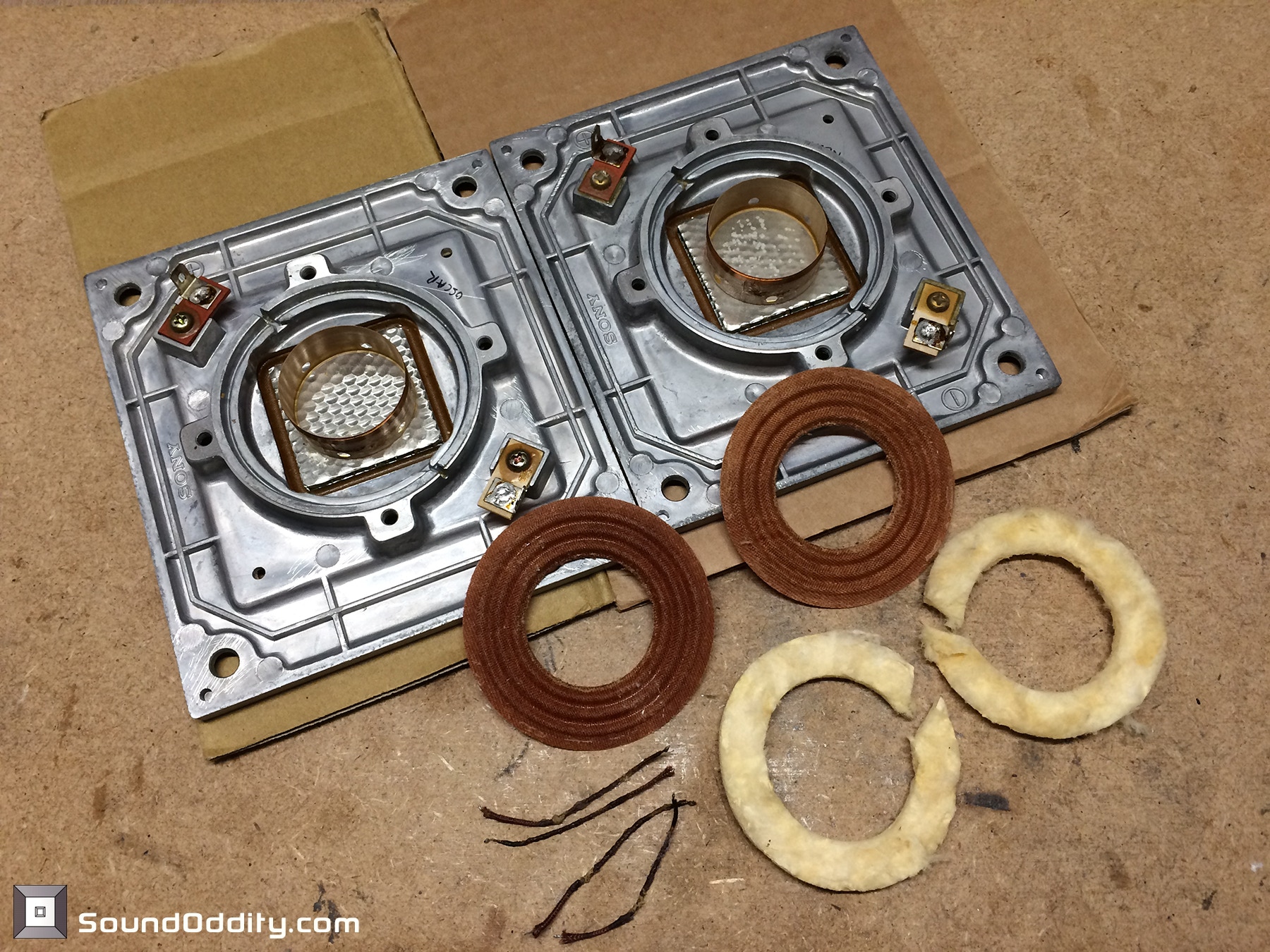

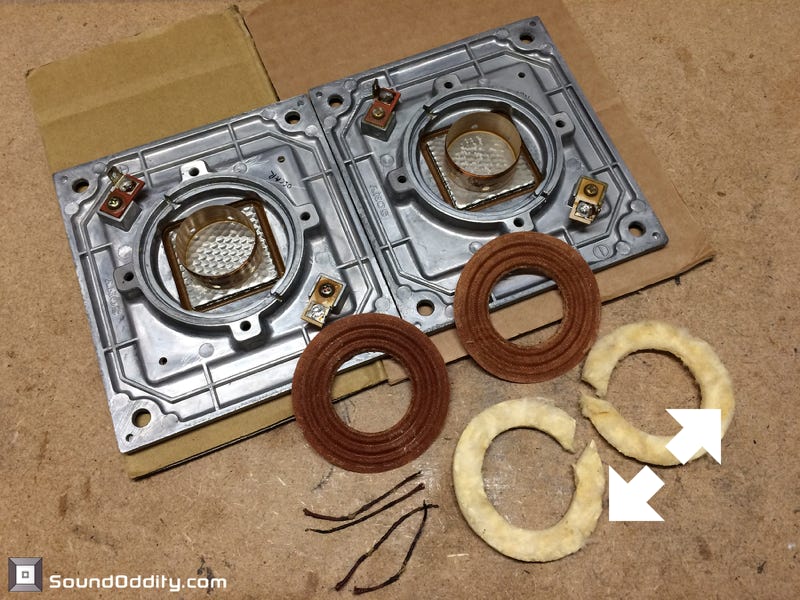

Dépose des spiders et des tresses de connexion à la bobine. Les supports de bobine ne sont que très superficiellement altérés et les spiders sont intactes !

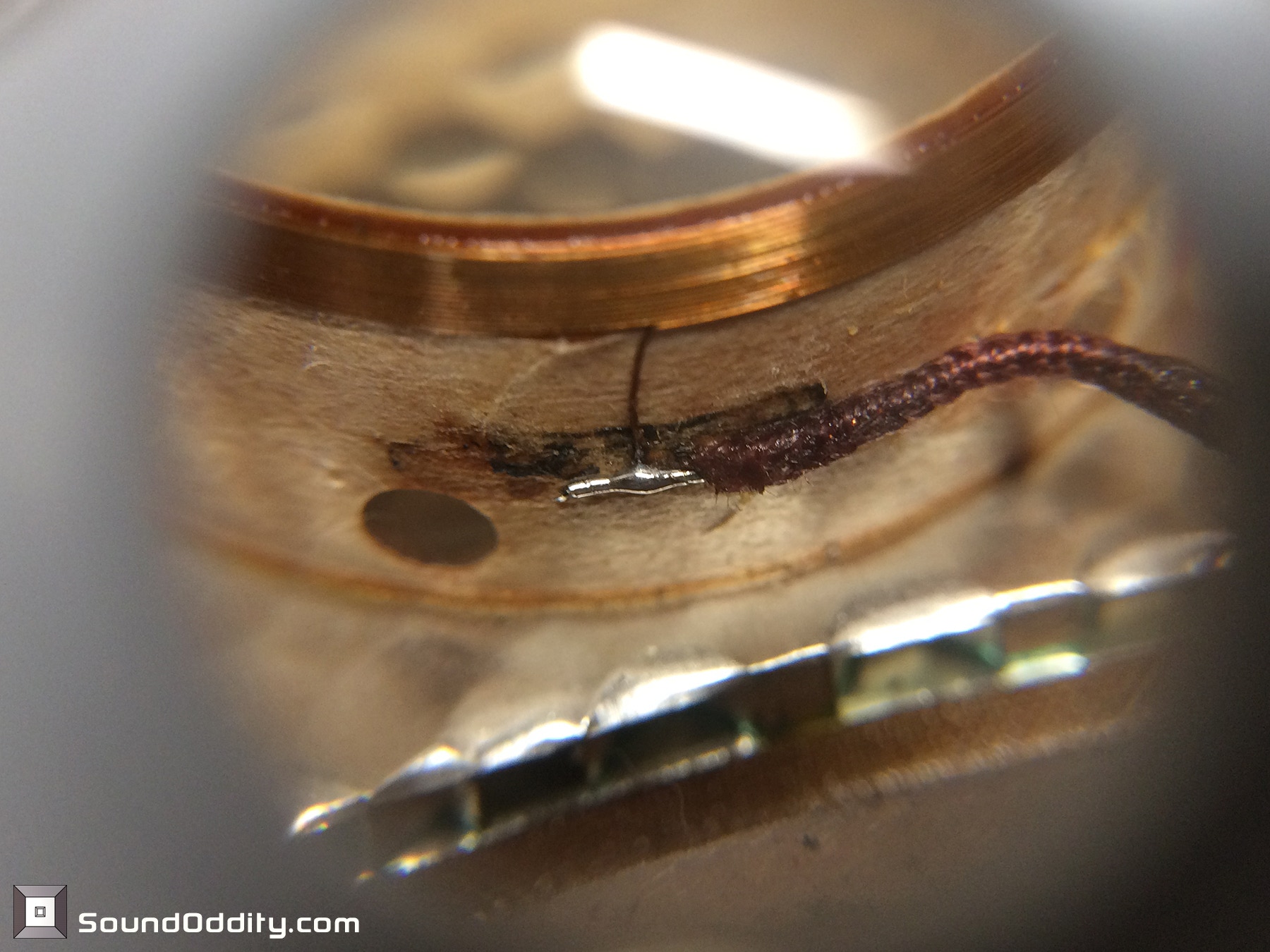

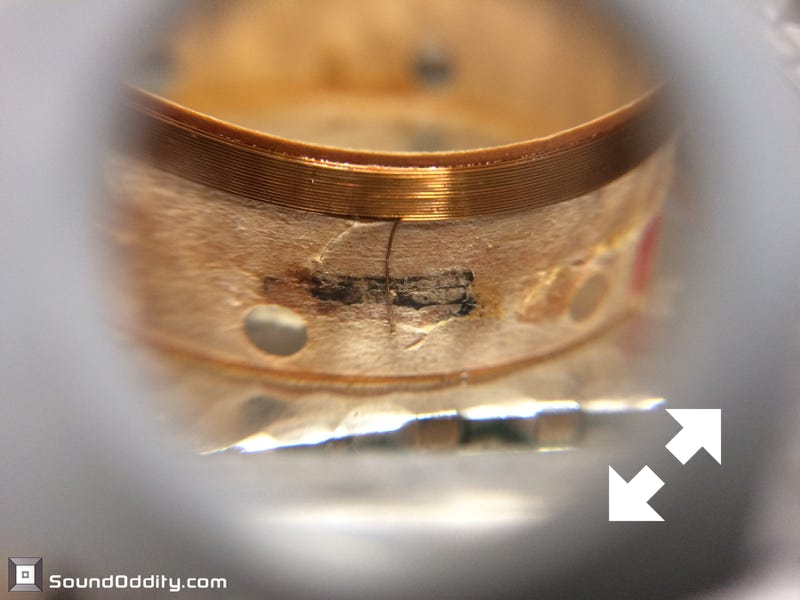

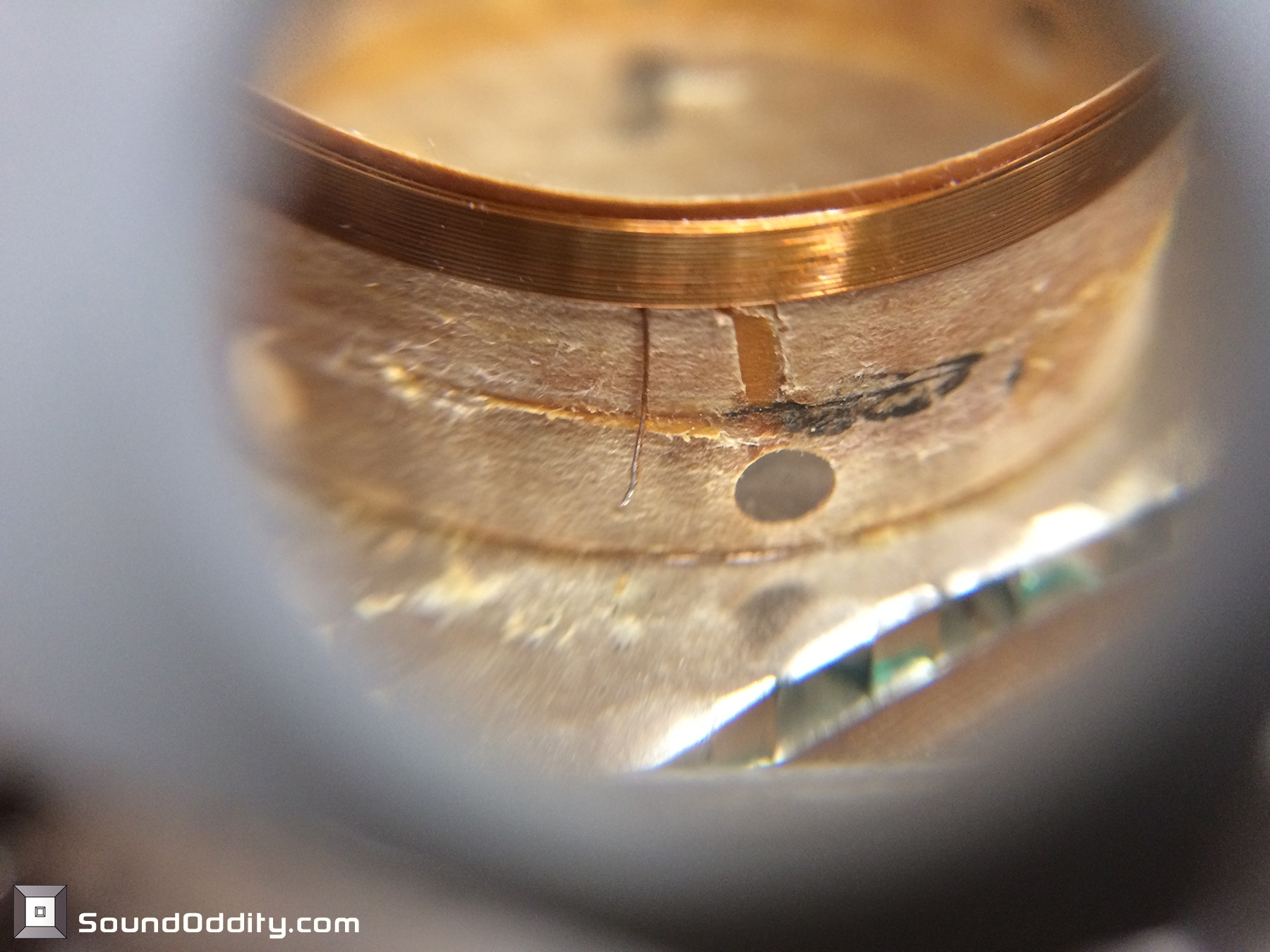

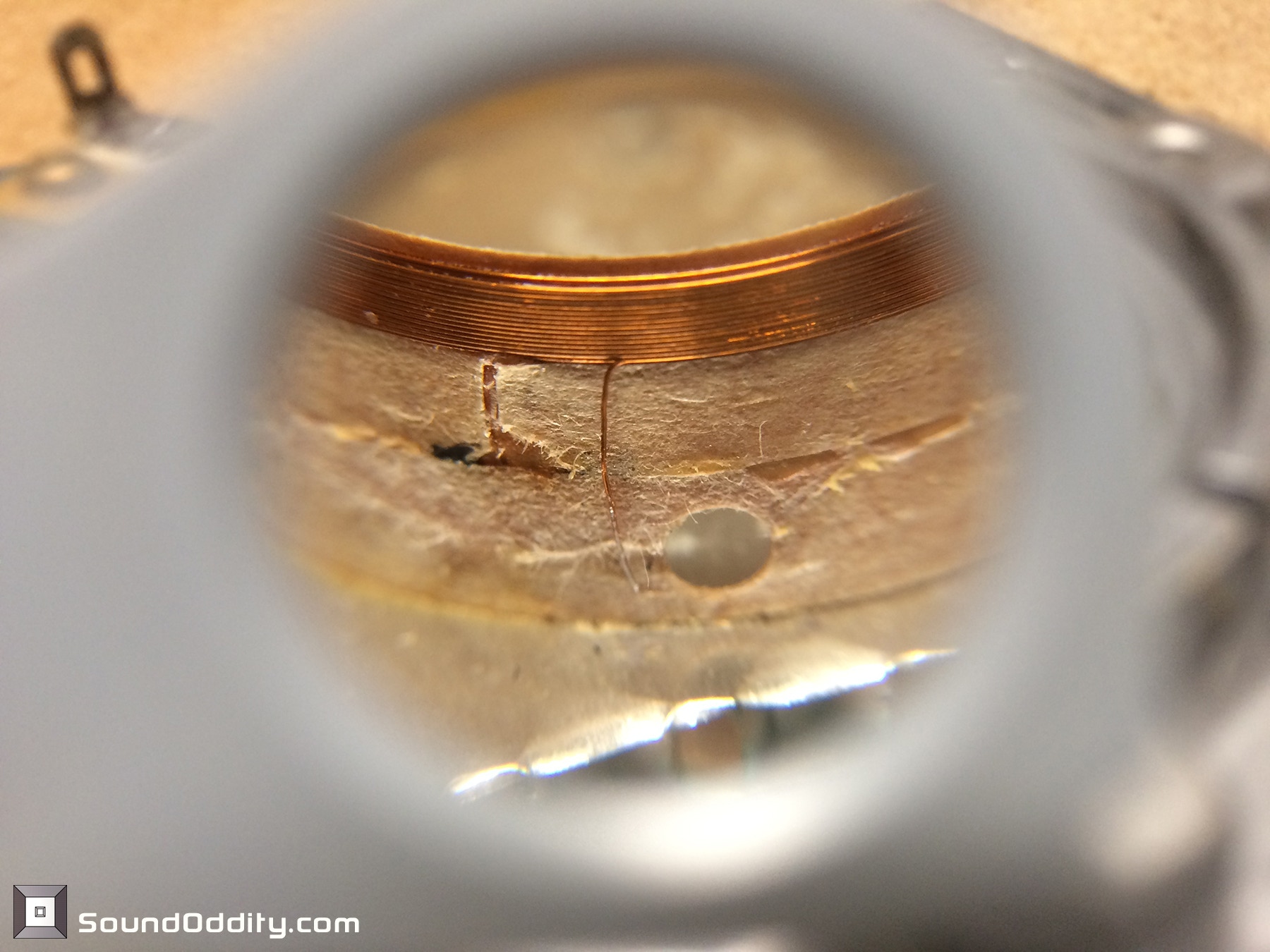

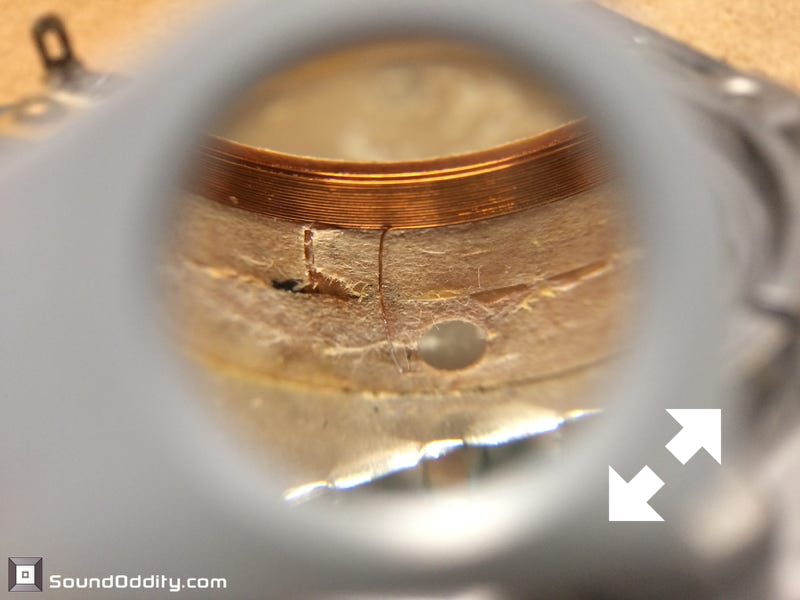

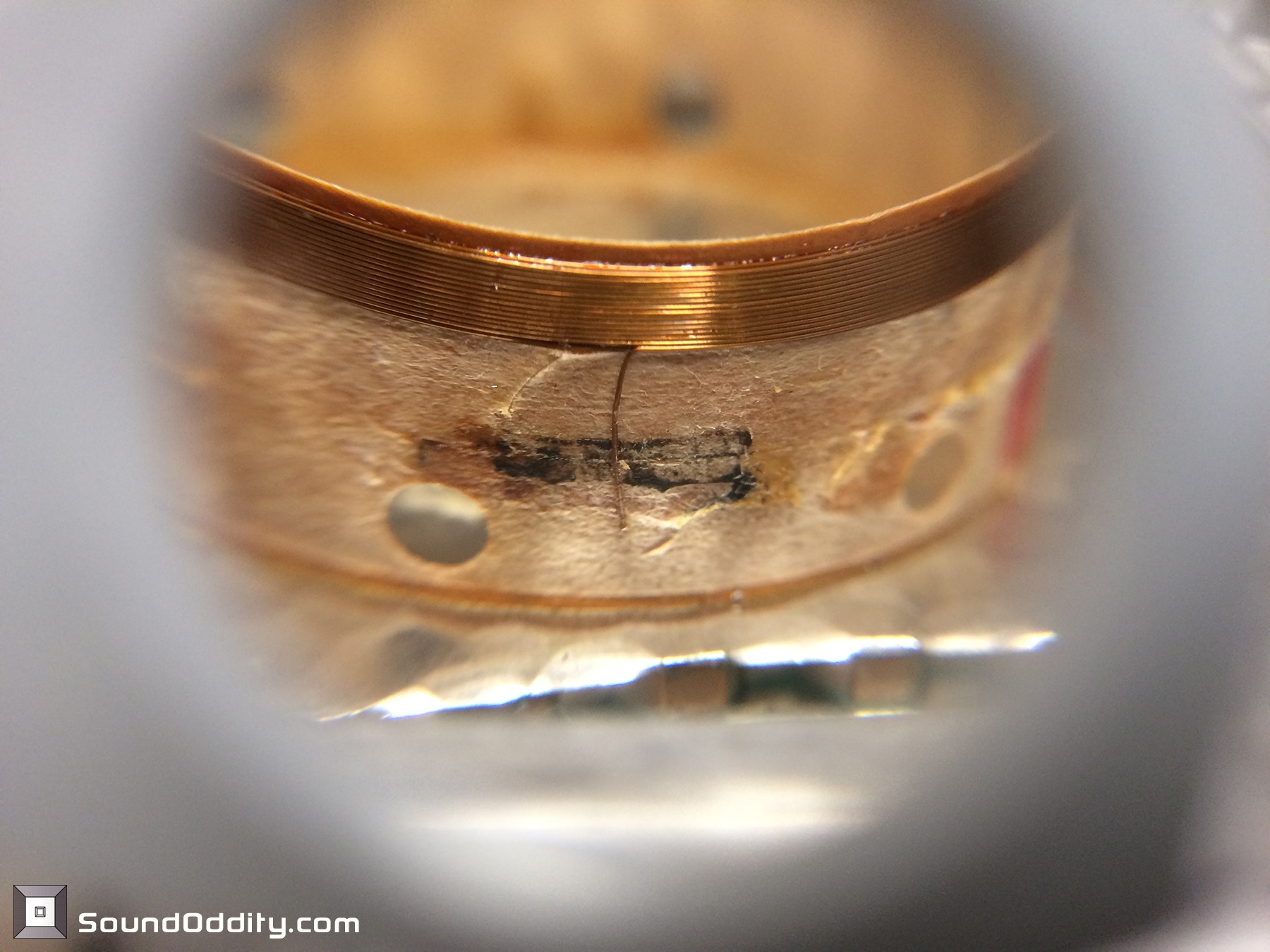

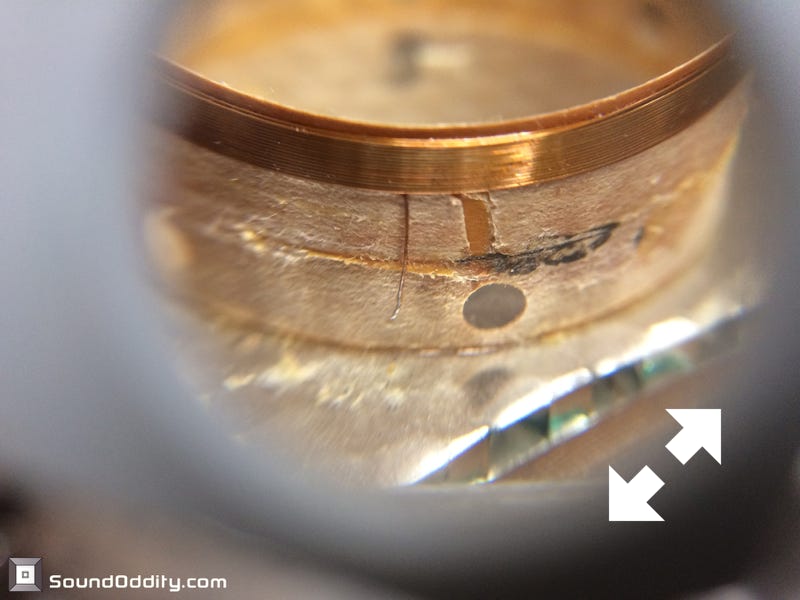

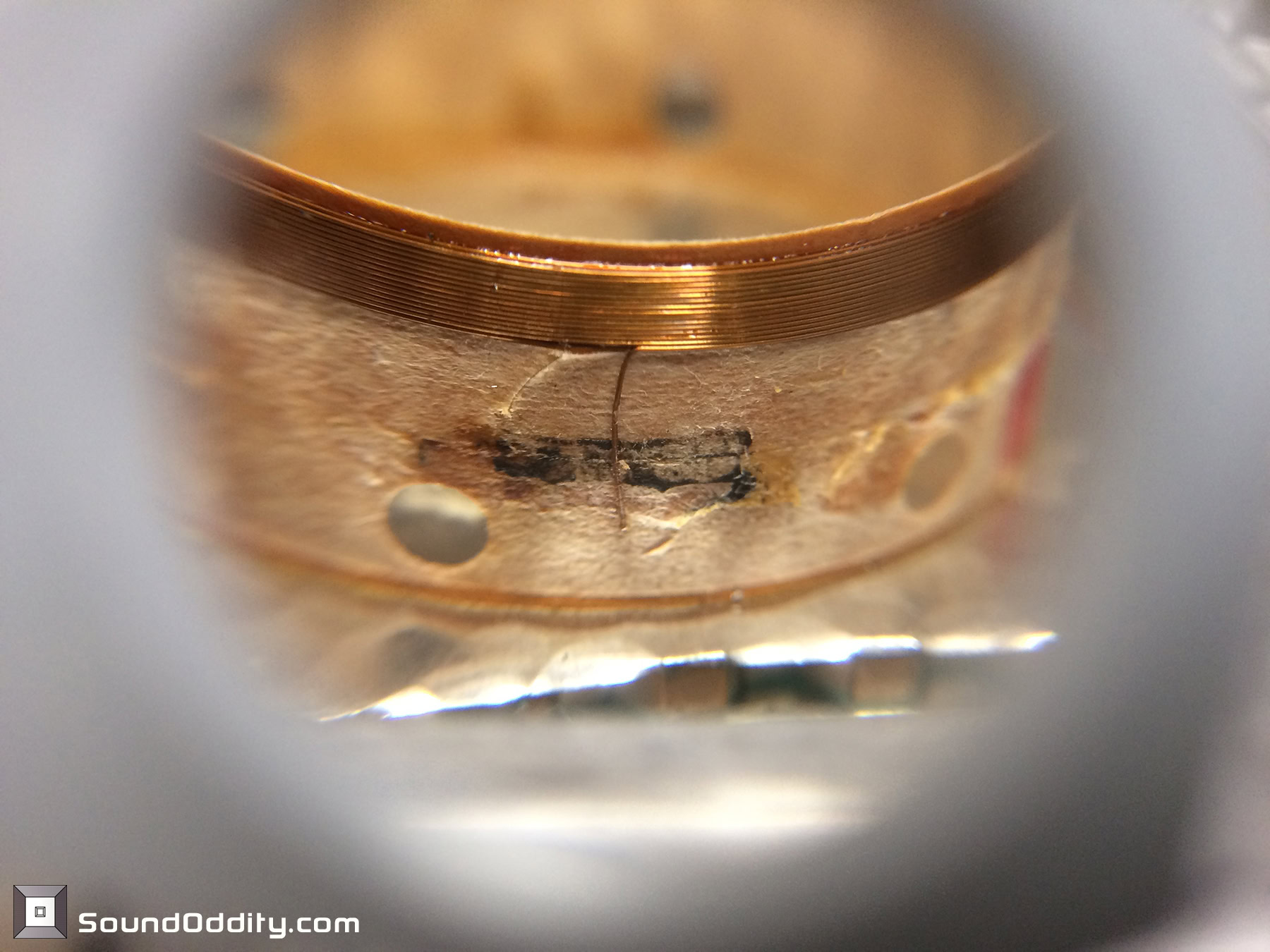

Préparation de la bobine pour une nouvelle soudure. A peine 5mm d’enroulement sont retirés.
Préparation de la bobine pour une nouvelle soudure. A peine 5mm d’enroulement sont retirés.
Préparation de la bobine pour une nouvelle soudure. A peine 5mm d’enroulement sont retirés.
Préparation de la bobine pour une nouvelle soudure. A peine 5mm d’enroulement sont retirés.

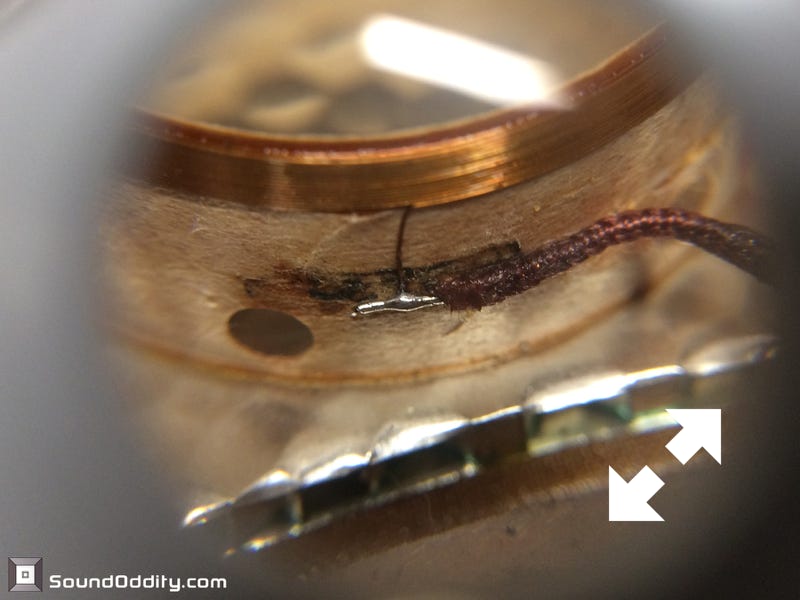

Nouvelle soudure

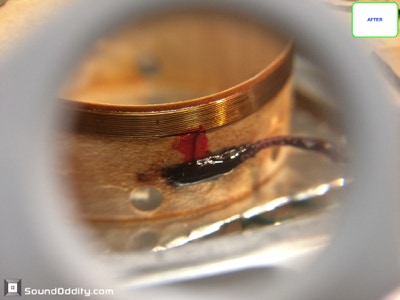

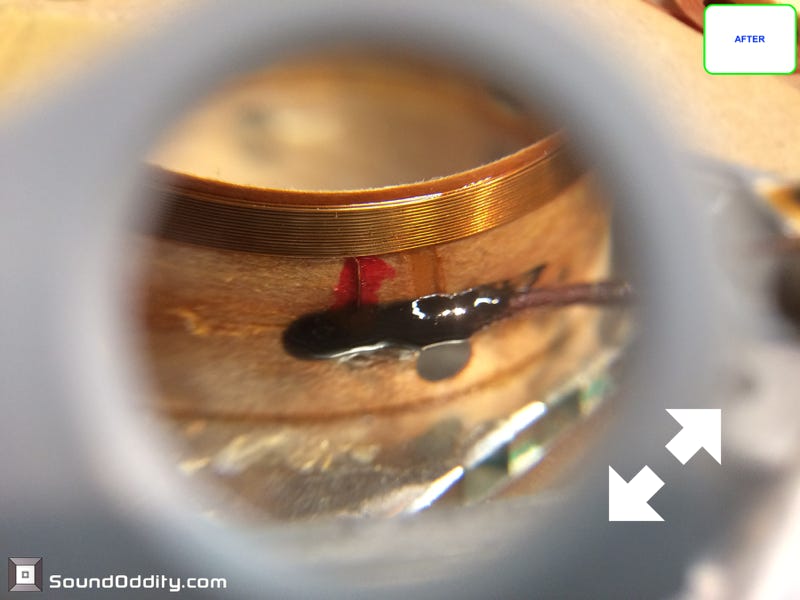

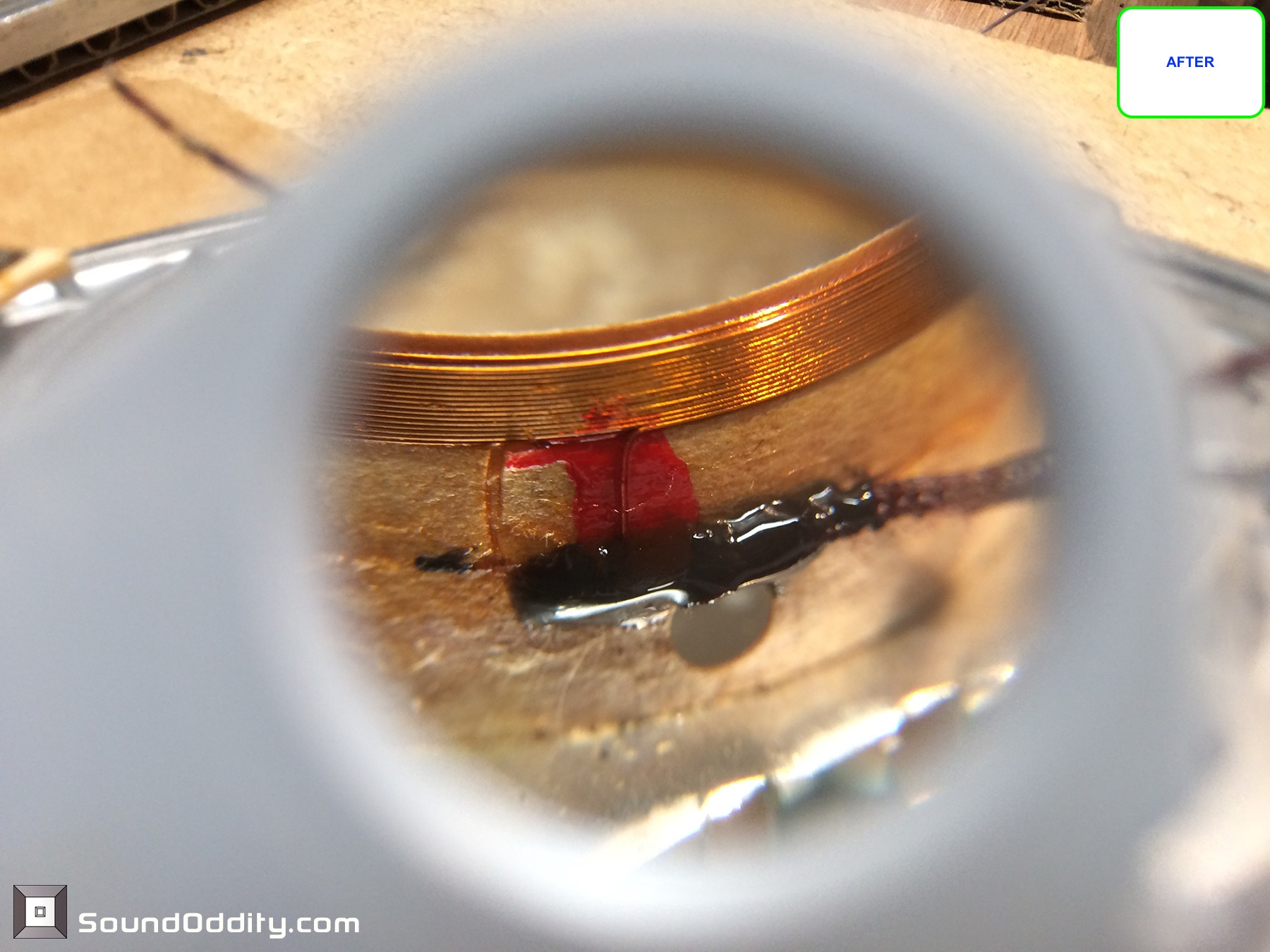

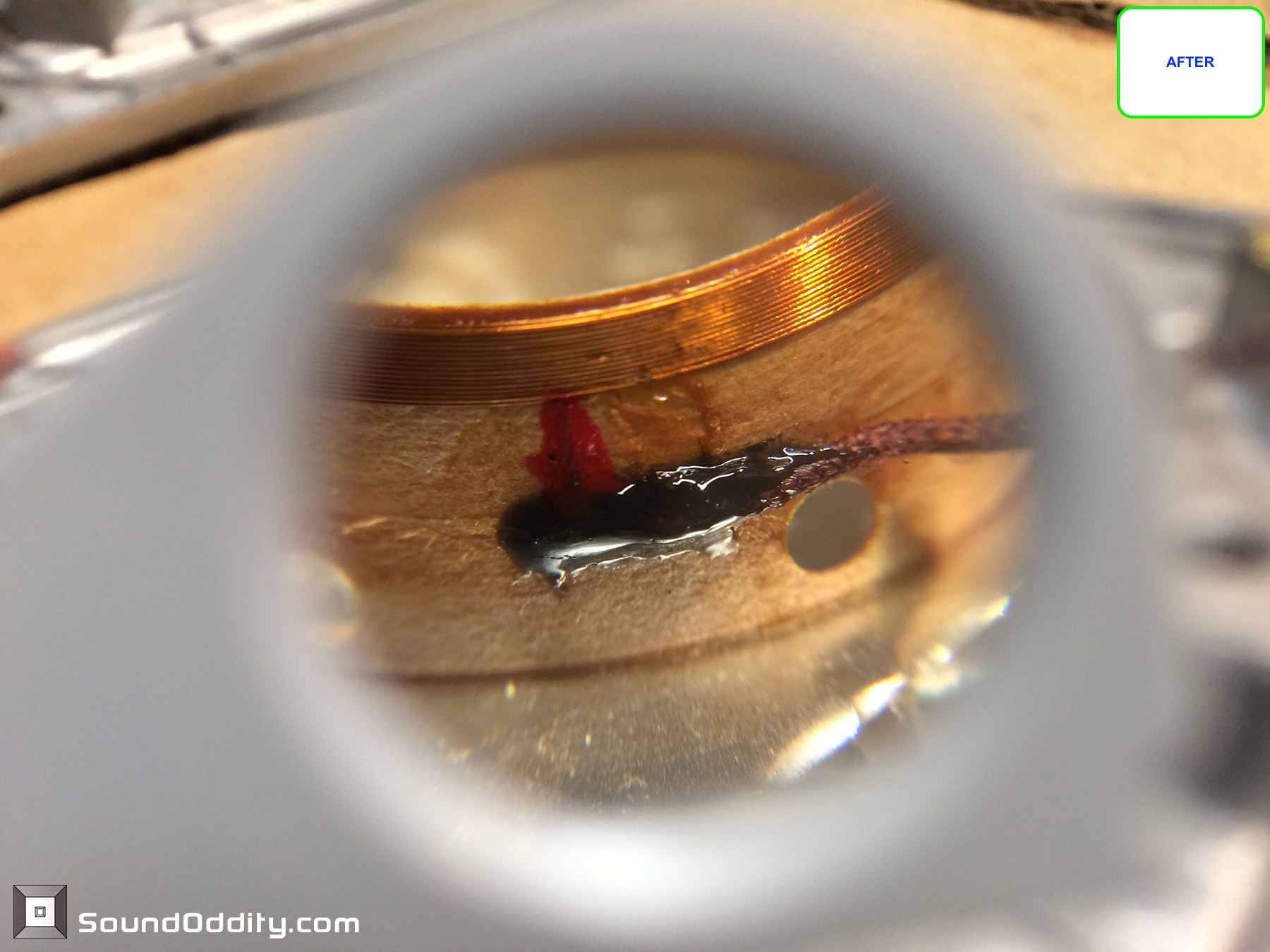

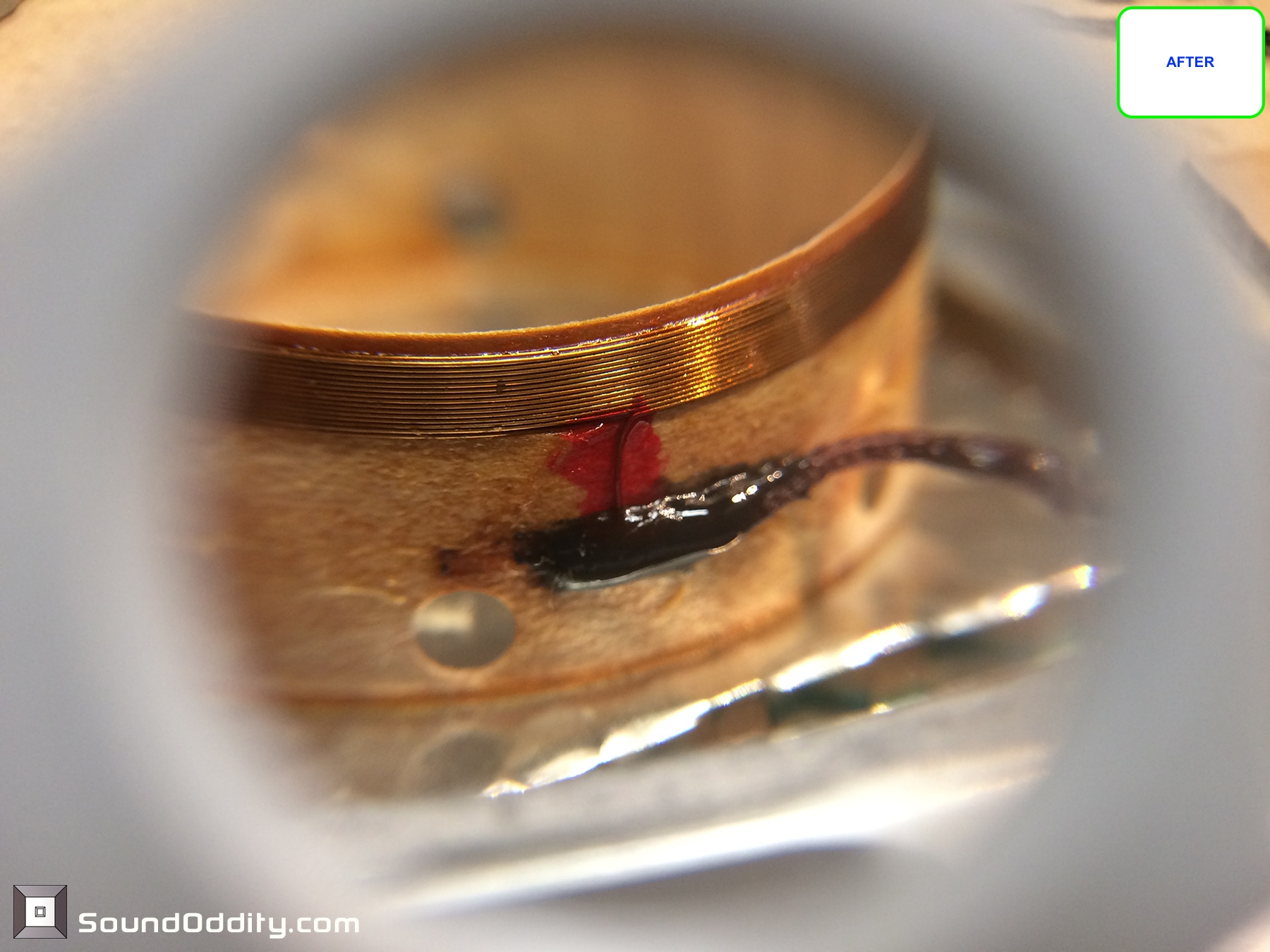

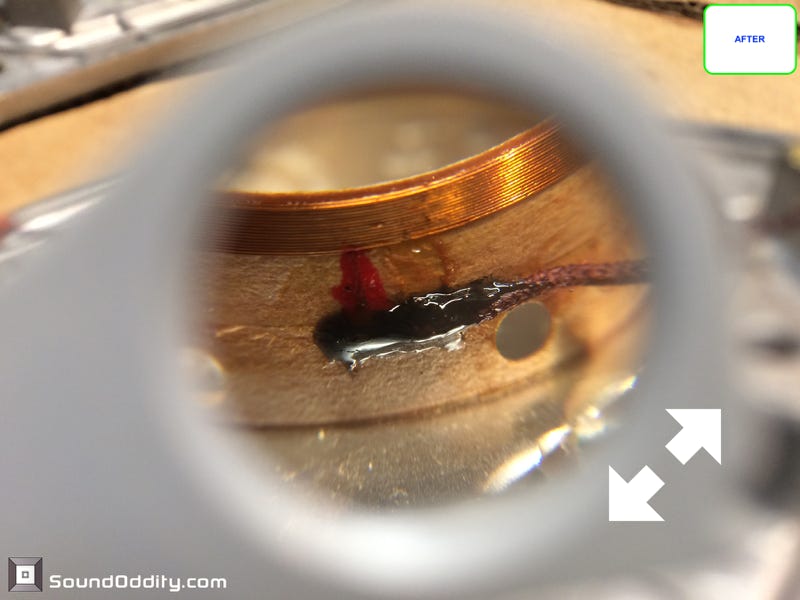

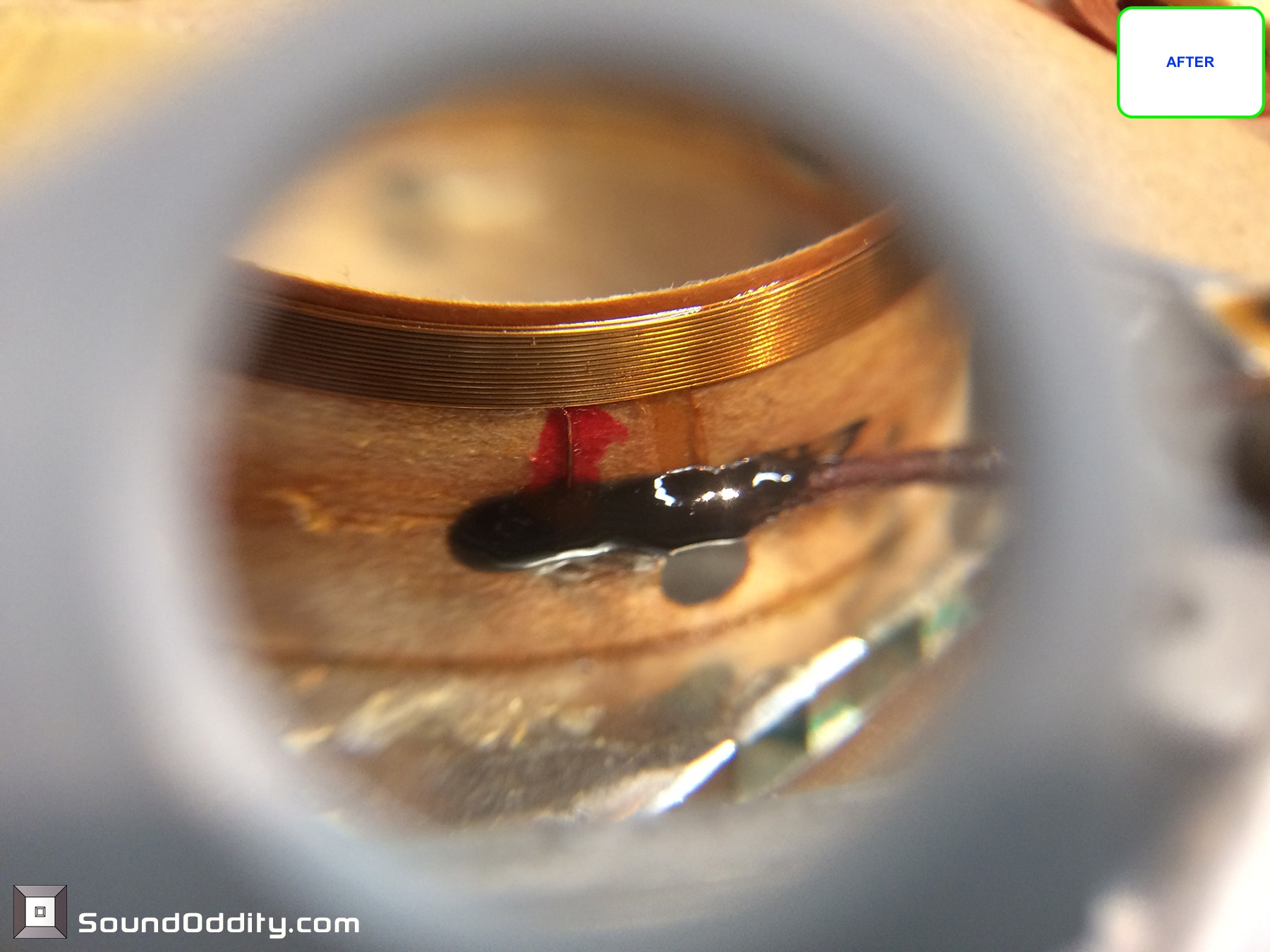

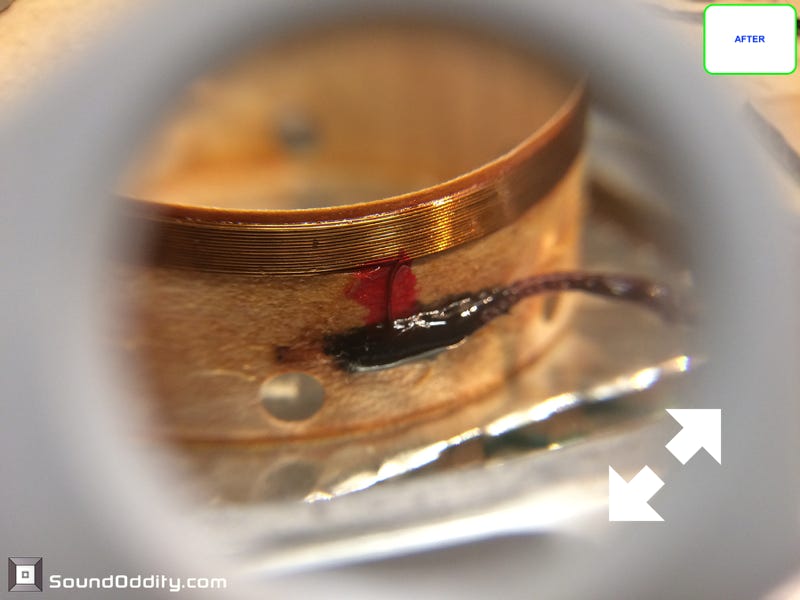

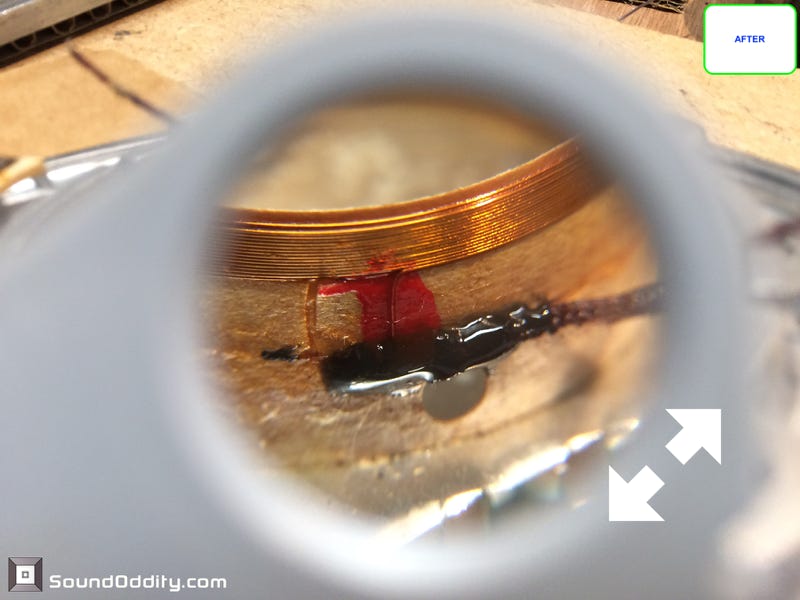

Protection et sécurisation de la soudure
Protection et sécurisation de la soudure
Protection et sécurisation de la soudure
Protection et sécurisation de la soudure

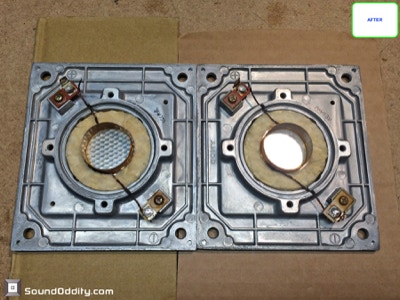

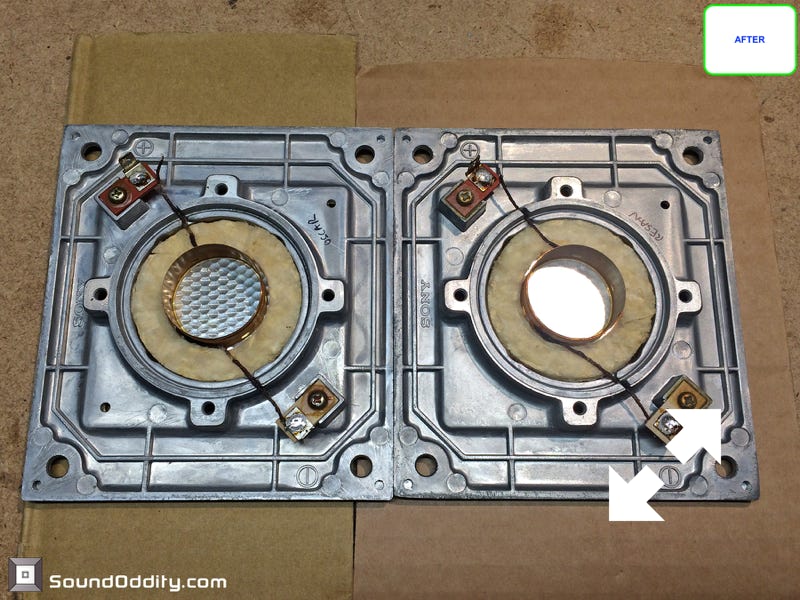

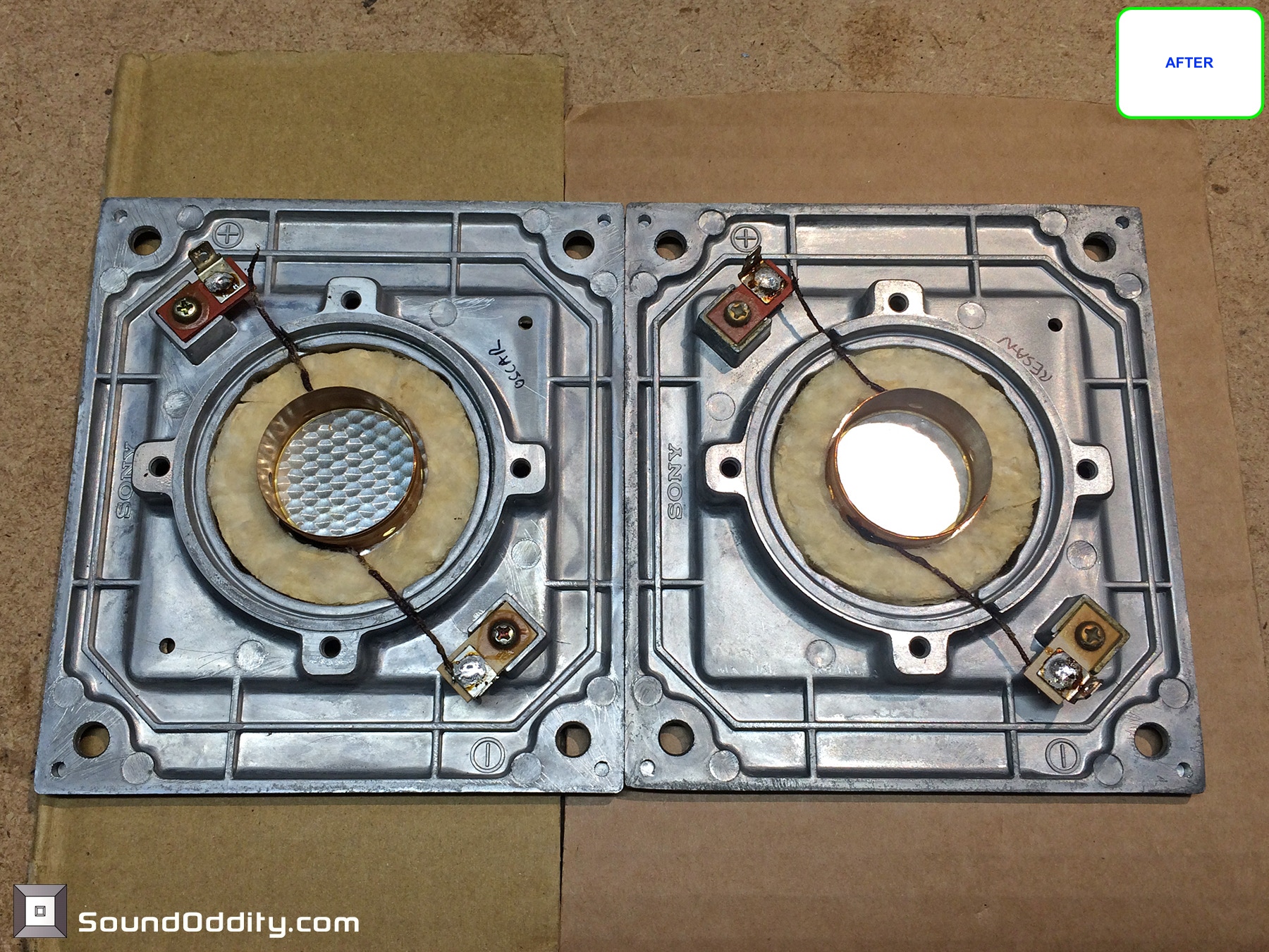

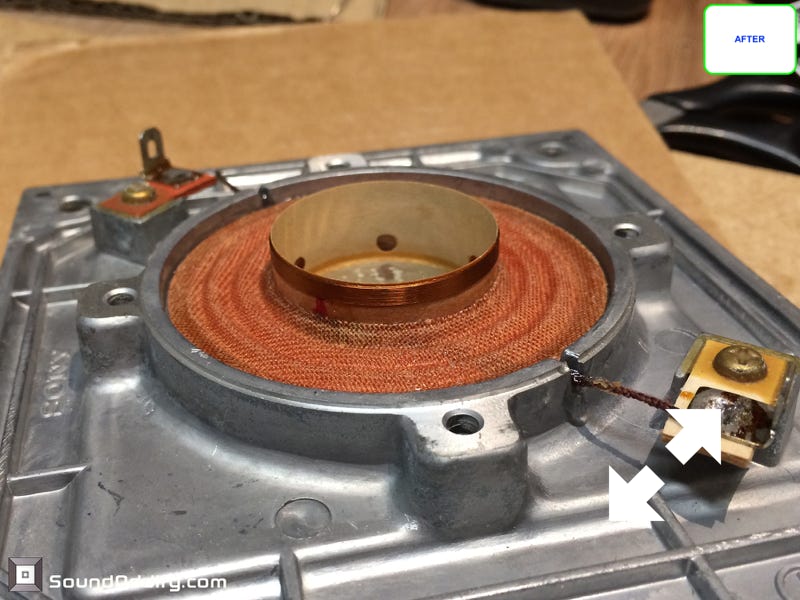

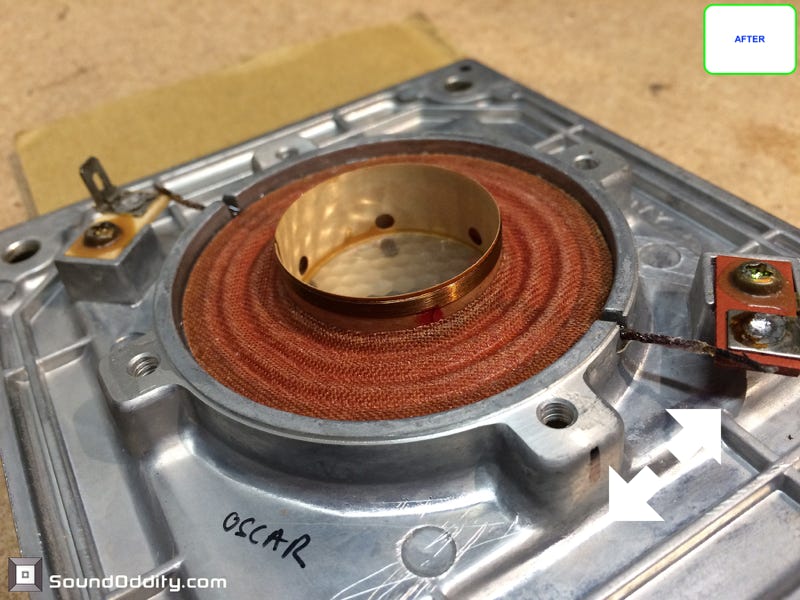

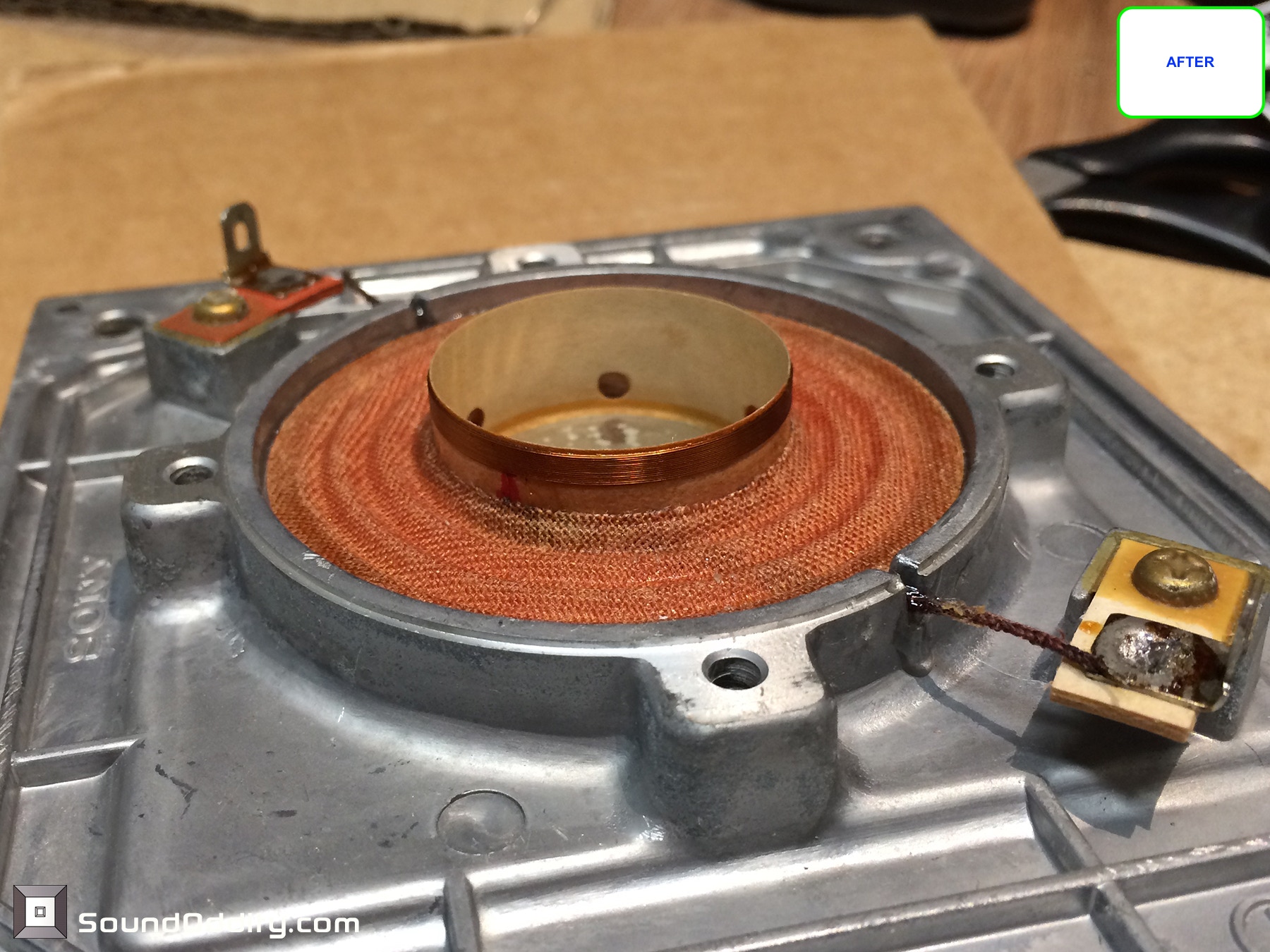

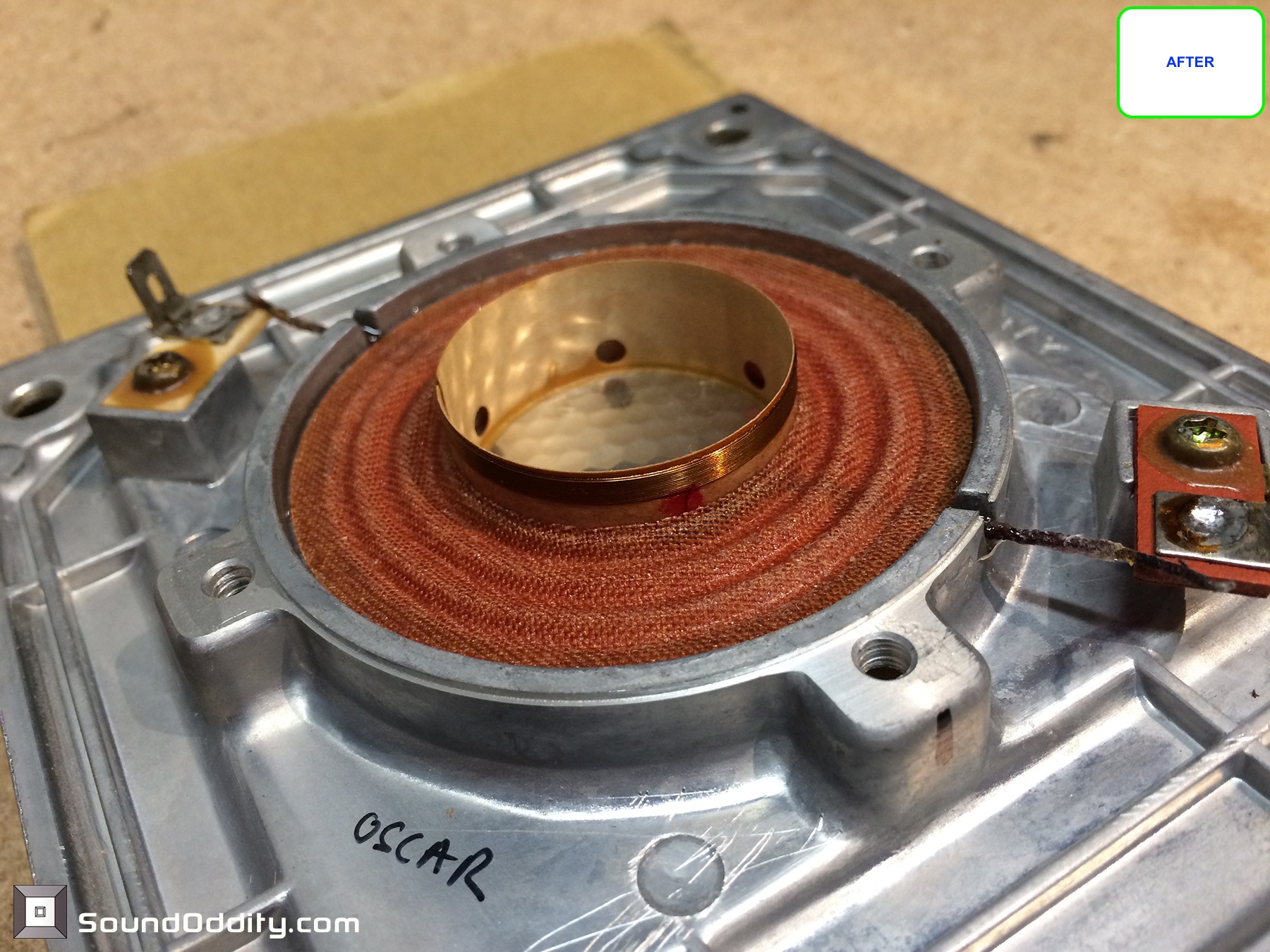

Toutes connexions aux bobines refaites, il reste à remonter les spiders

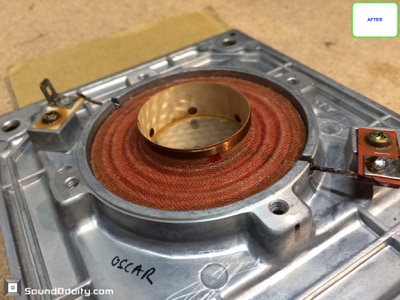

Tweeter #1 terminé après remontage du spider
Tweeter #2 terminé après remontage du spider

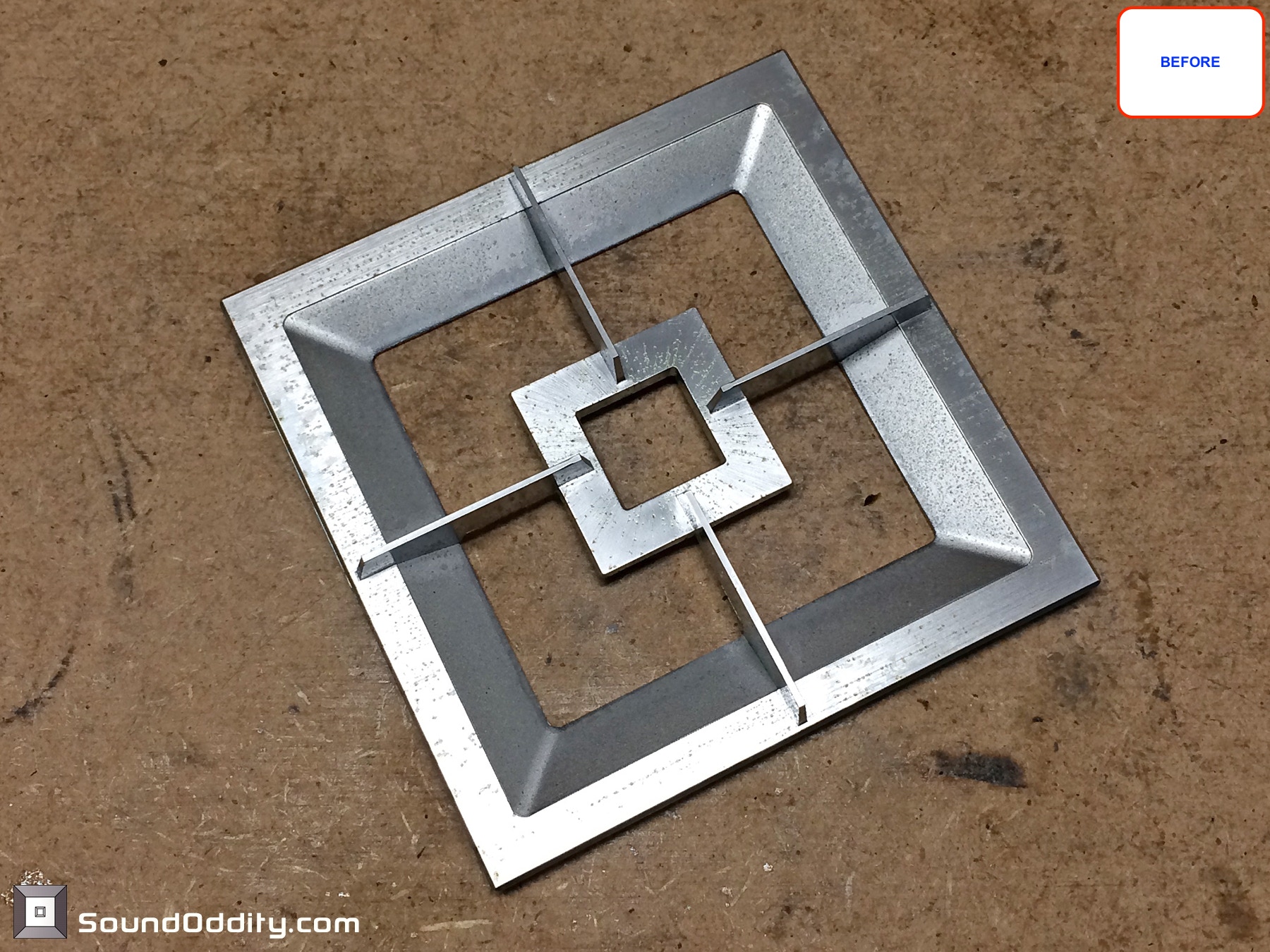

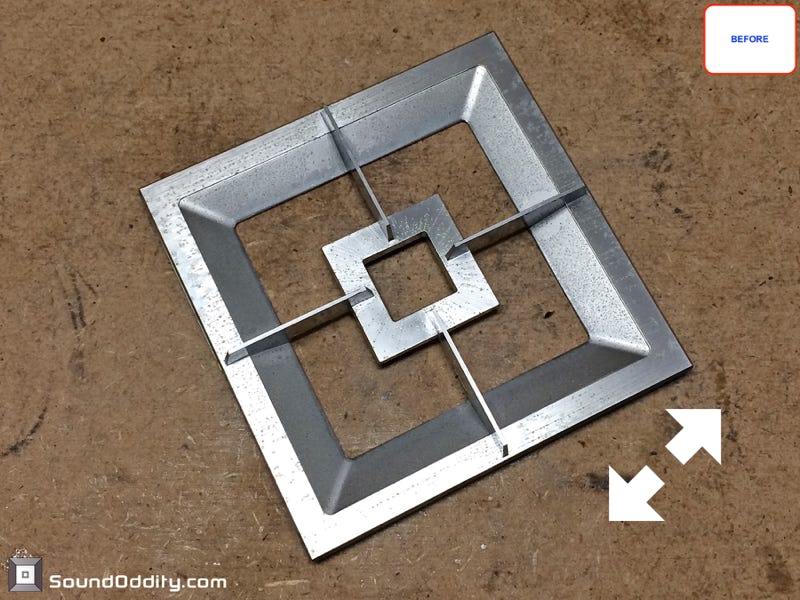

Déflecteur Avant restauration

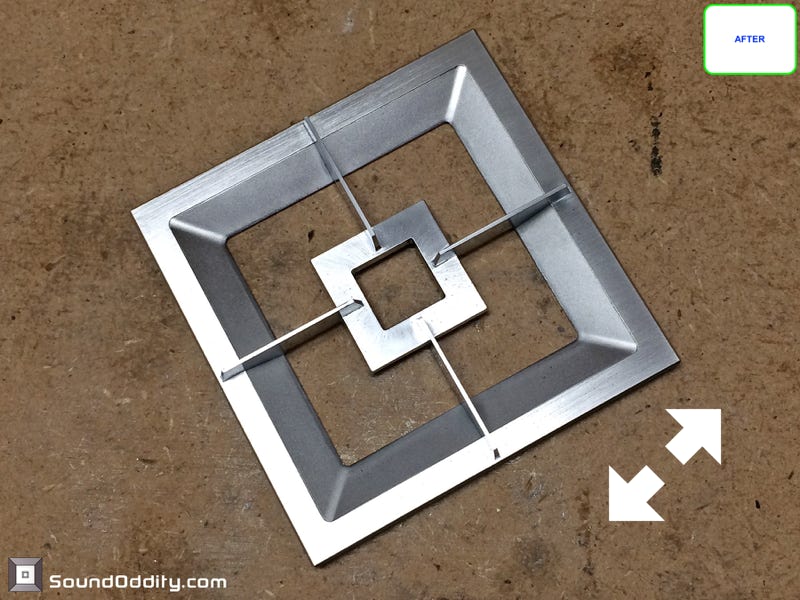

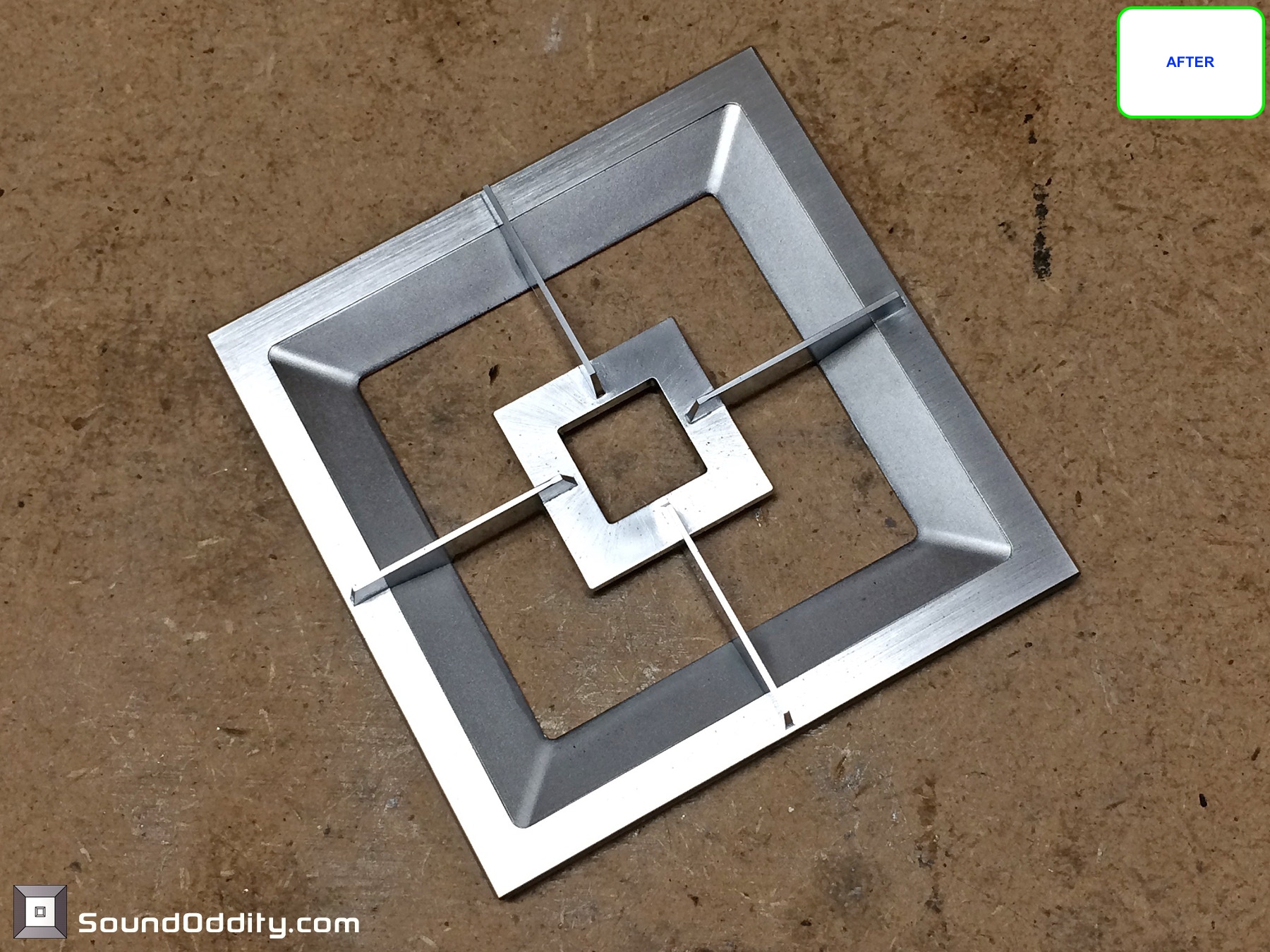

Déflecteur Après restauration
