- Diagnostic : Haut-parleurs mal emballés ayant conduit à la déformation du spider. Bobines très abîmées à remplacer.
- Travaux réalisés : Dépose des équipages mobiles, inspection des spiders et des bobines, dépose des bobines, nettoyage des membranes, montage de nouvelles bobines Sound Oddity et de nouveaux spiders Kurt Mueller, remontage des équipages mobiles et montage de nouvelles suspensions en cuir synthétique Sound Oddity.
- Faits notables : Ne pas utiliser vos boomers APM sans suspensions !
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

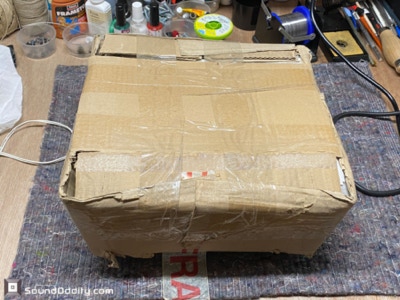

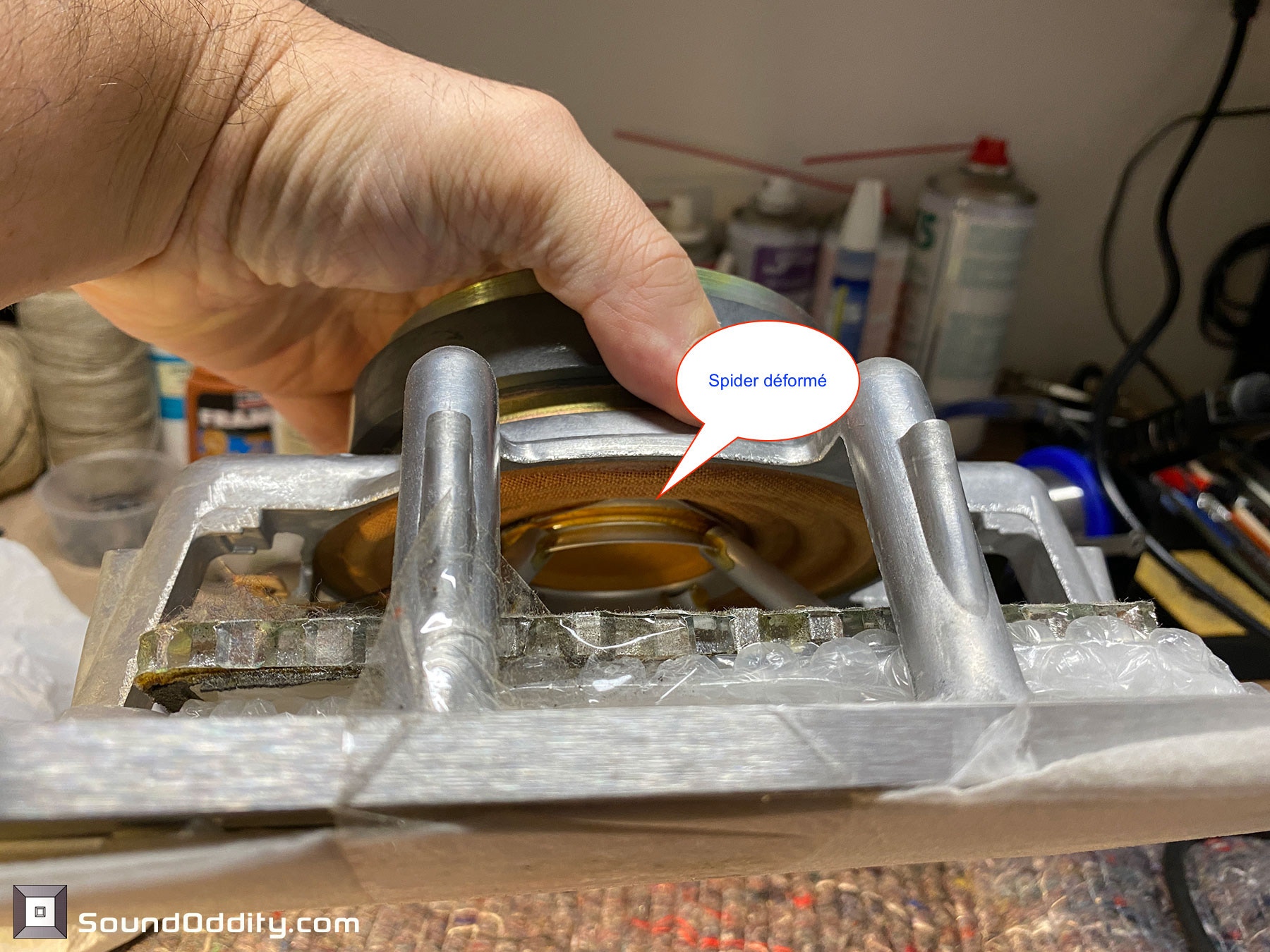

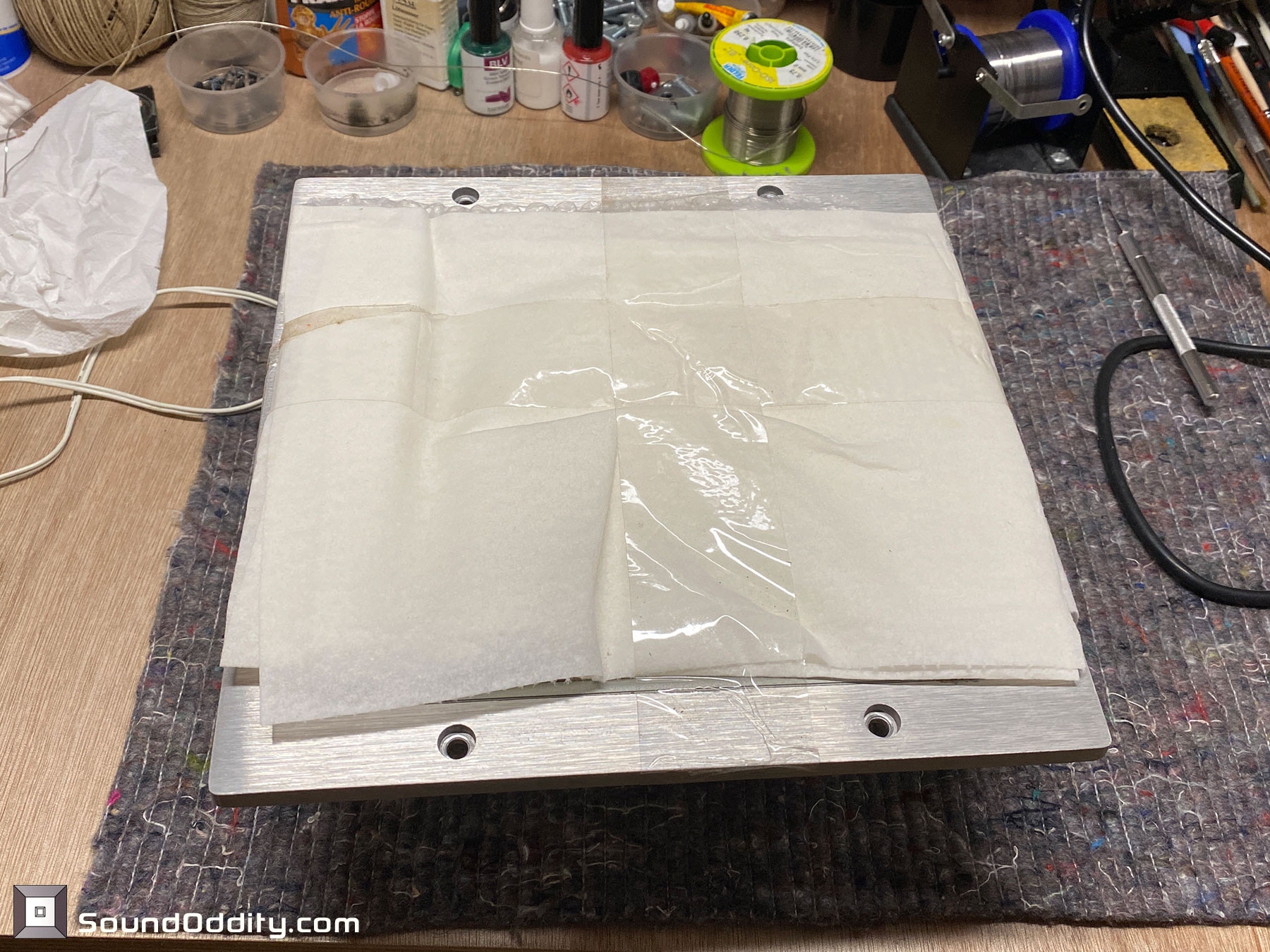

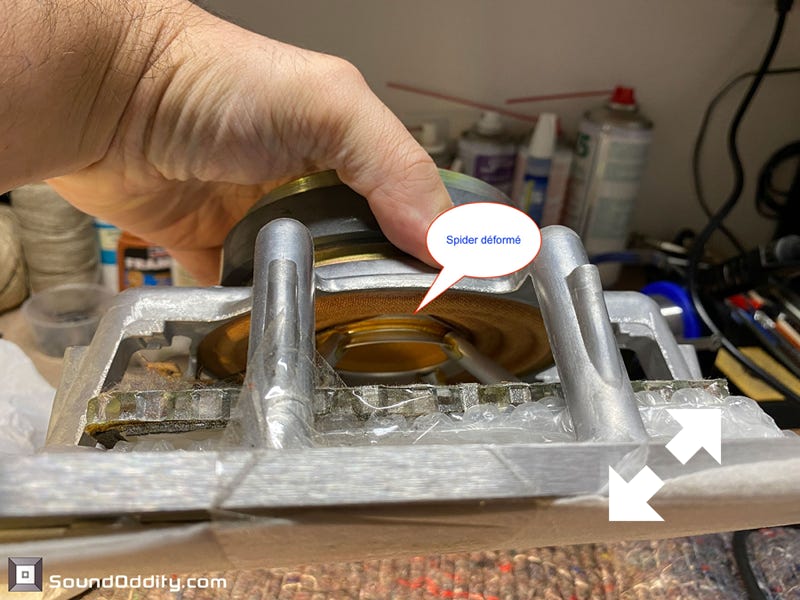

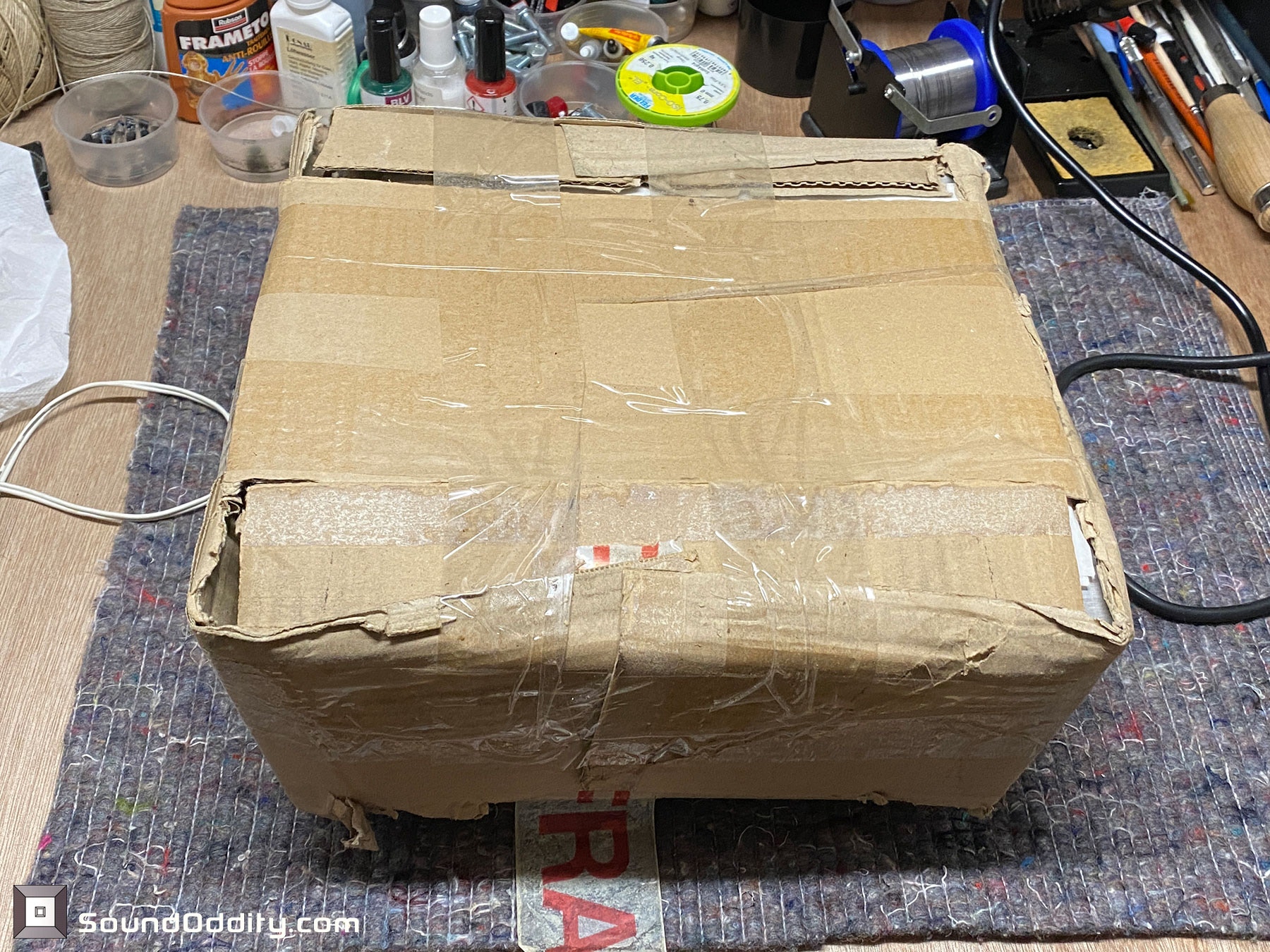

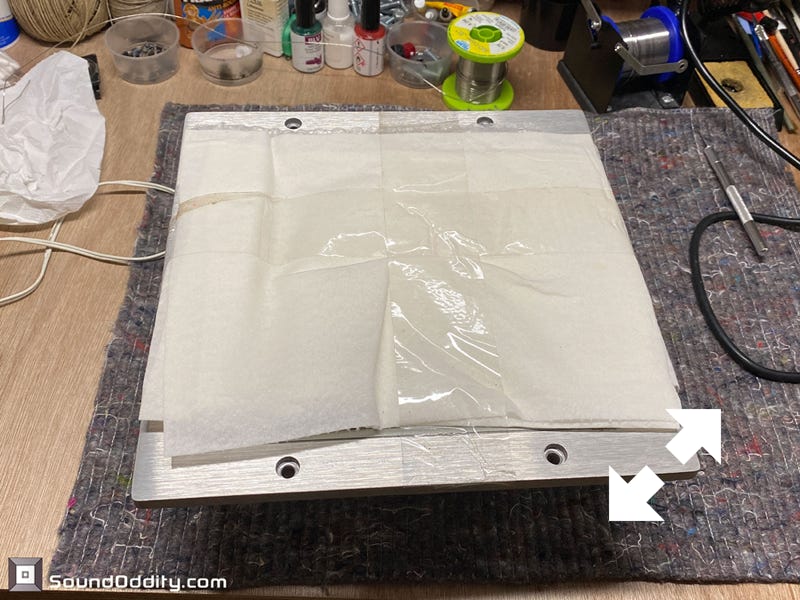

Très mauvais emballage qui pousse la membrane vers le bas. Immobilisé dans cette position le spider se déforme irrémédiablement
Très mauvais emballage qui pousse la membrane vers le bas. Immobilisé dans cette position le spider se déforme irrémédiablement

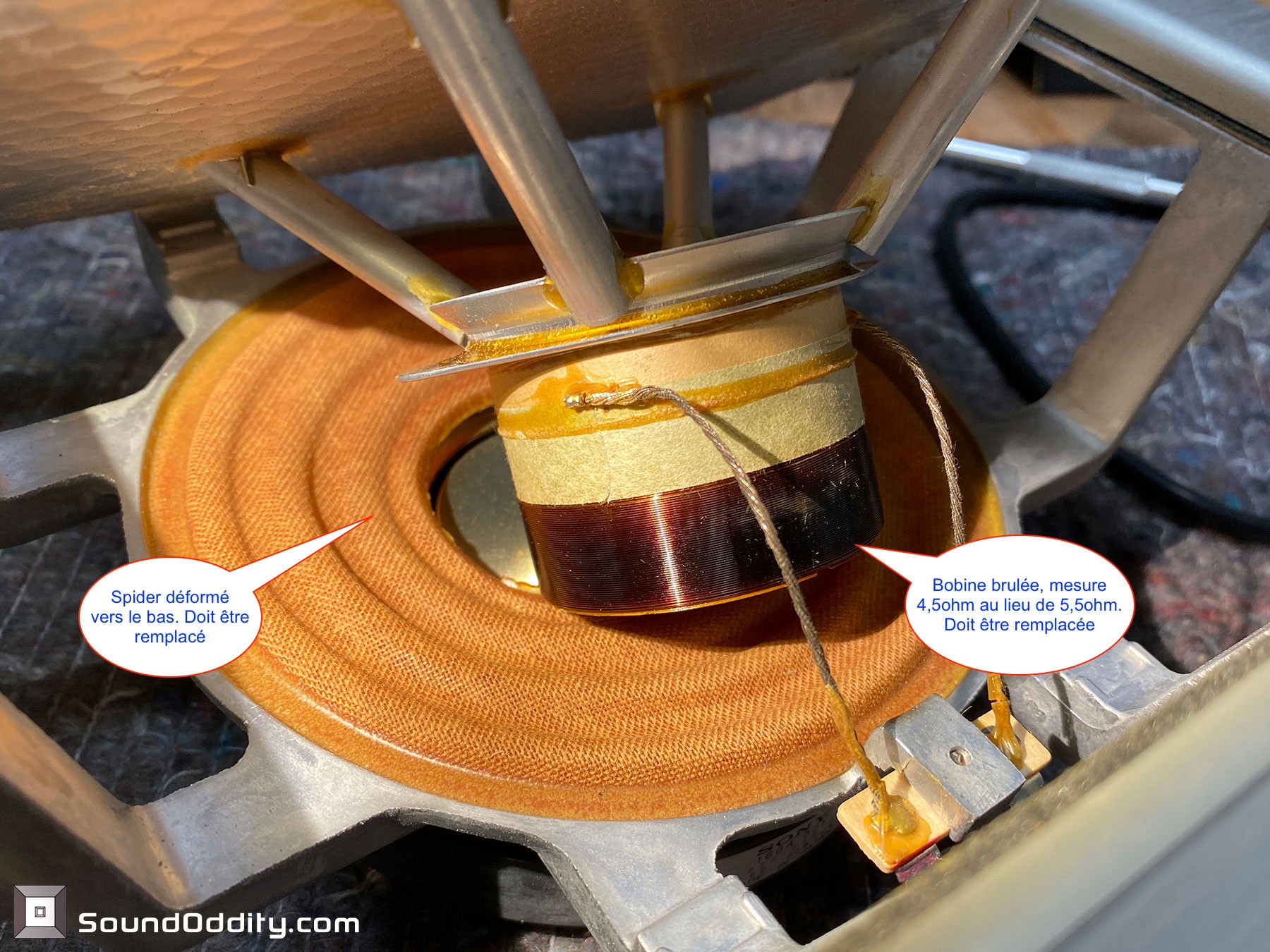

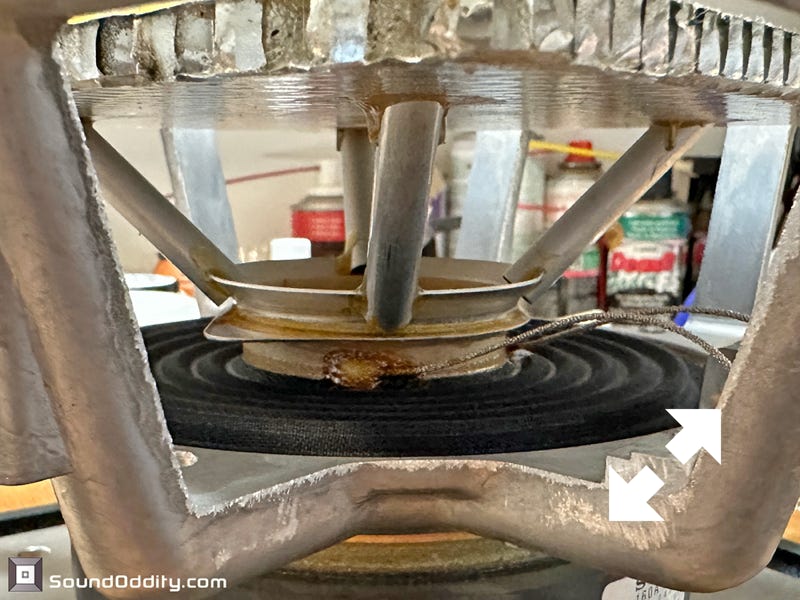

En plus de s’être décollé de la bobine, le spider est en effet déformé, on constate que la bobine a chauffé et mesure hors spécifications

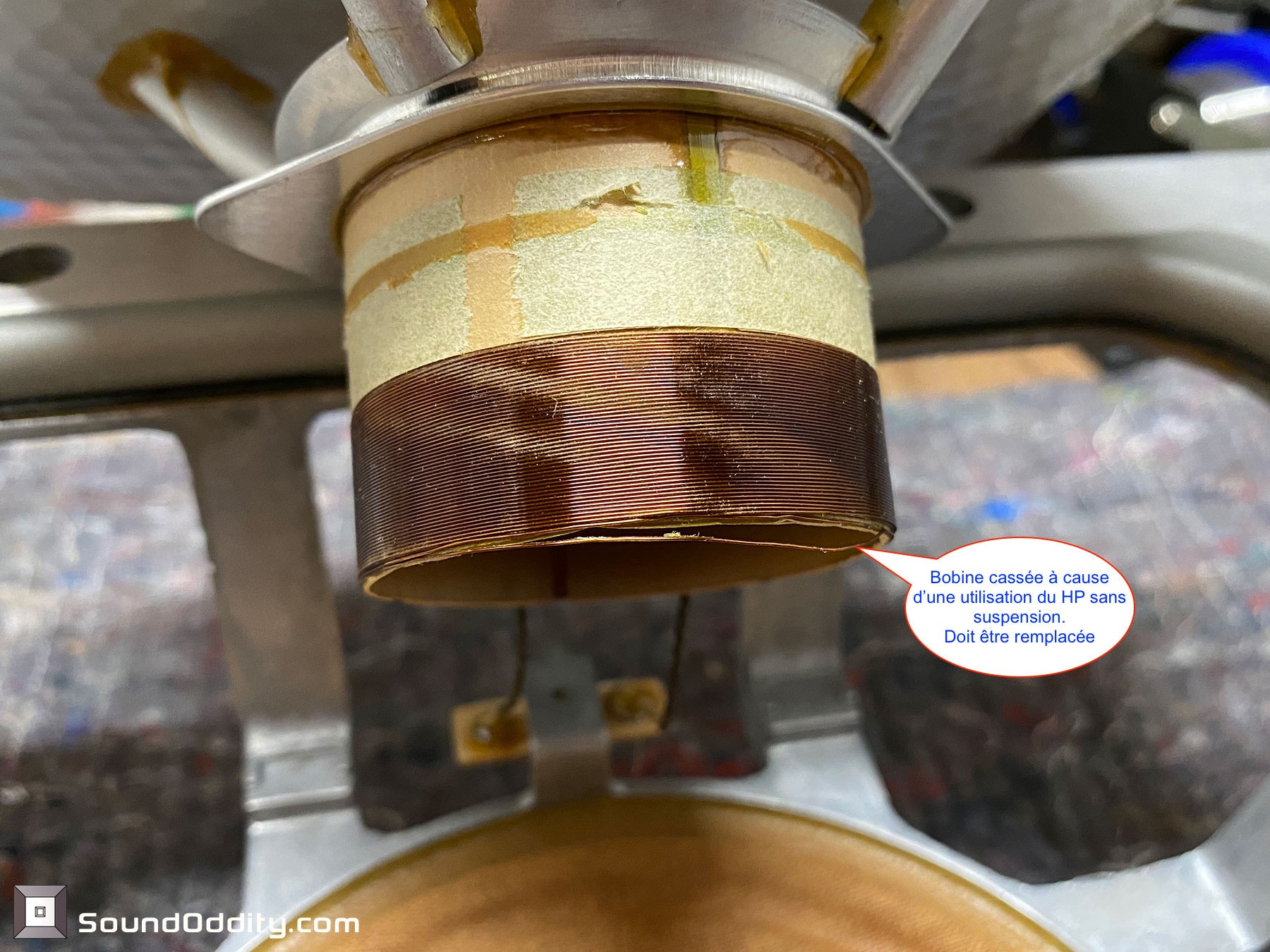

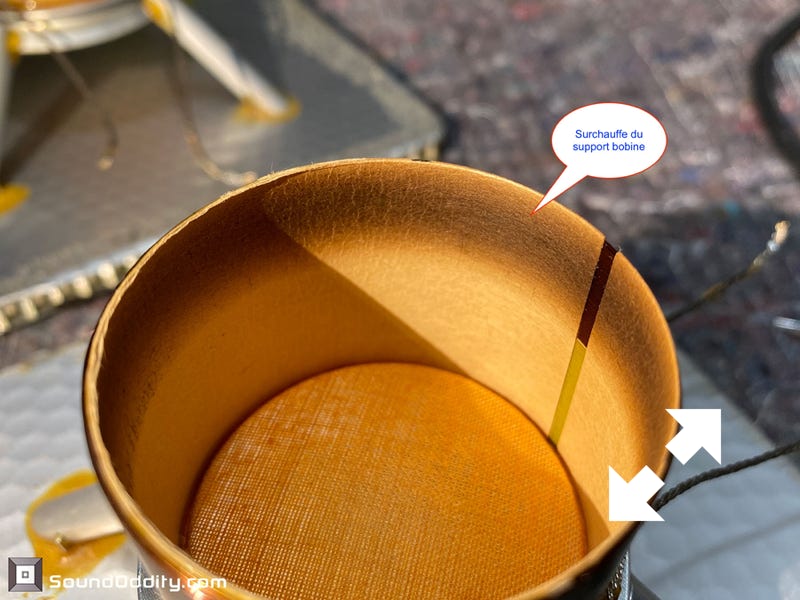

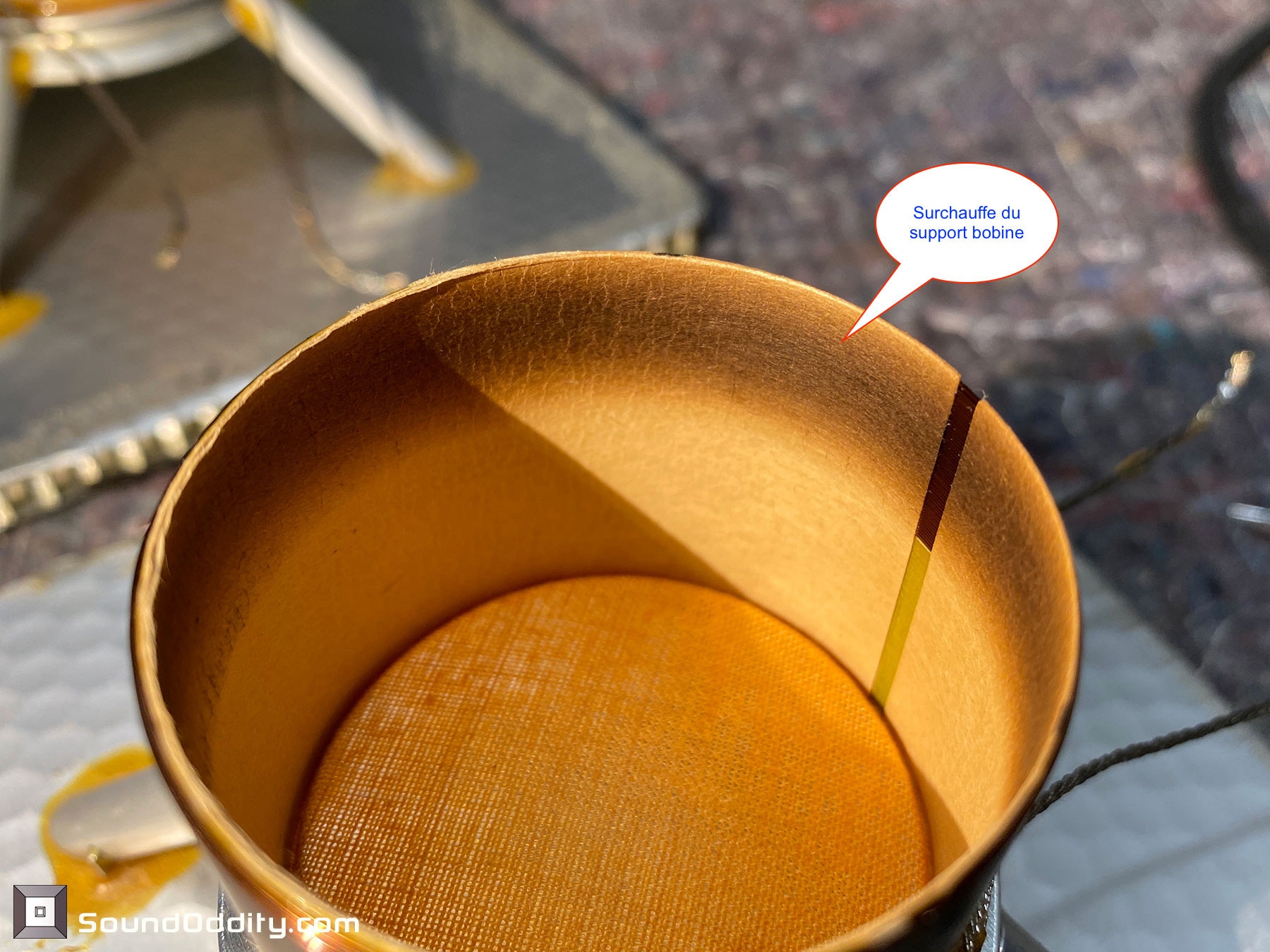

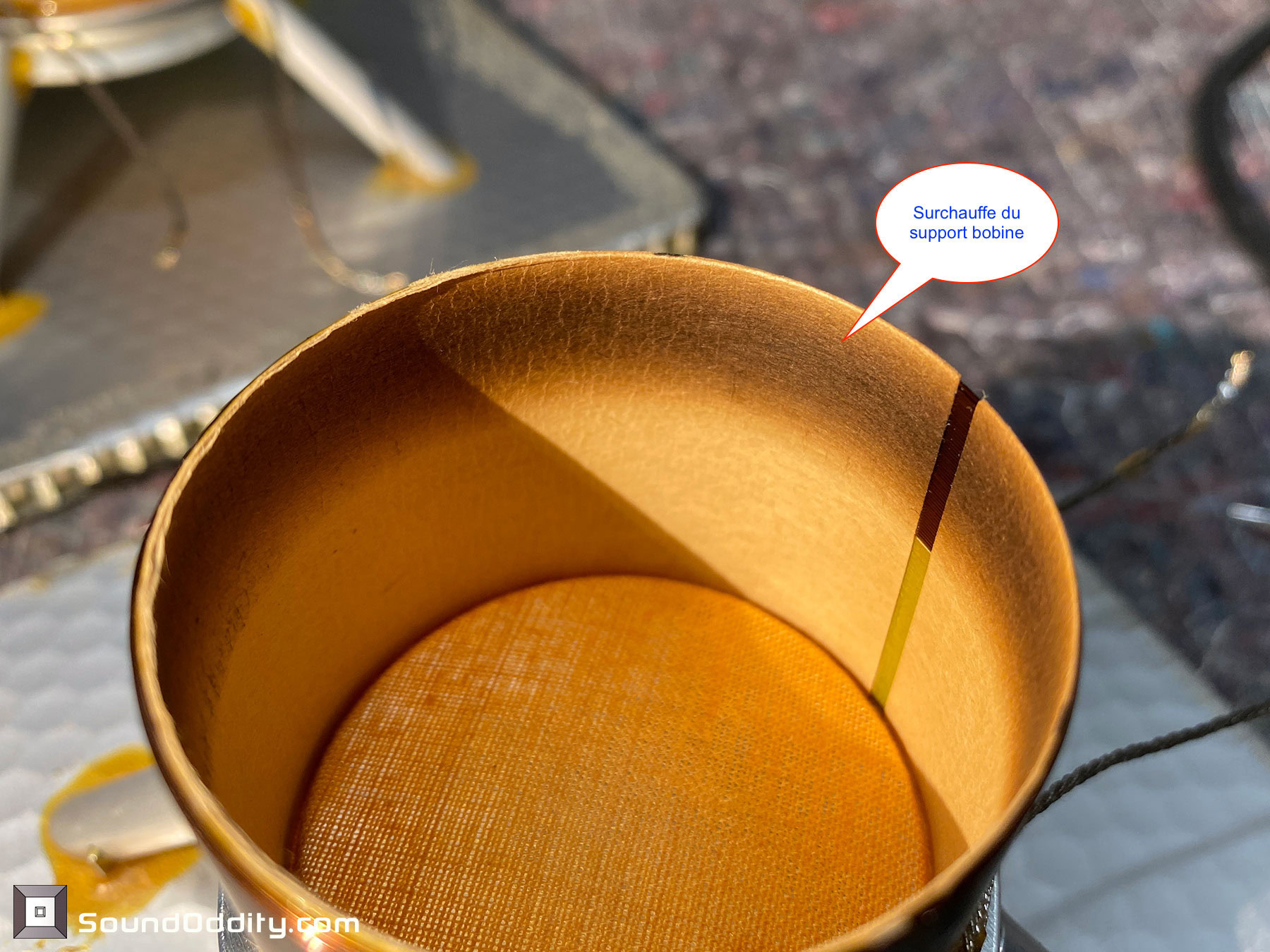

On remarque également que le boomer a été utilisé sans suspension, le support de bobine est abîmé sur la gauche de la photo. Il a également beaucoup chauffé.

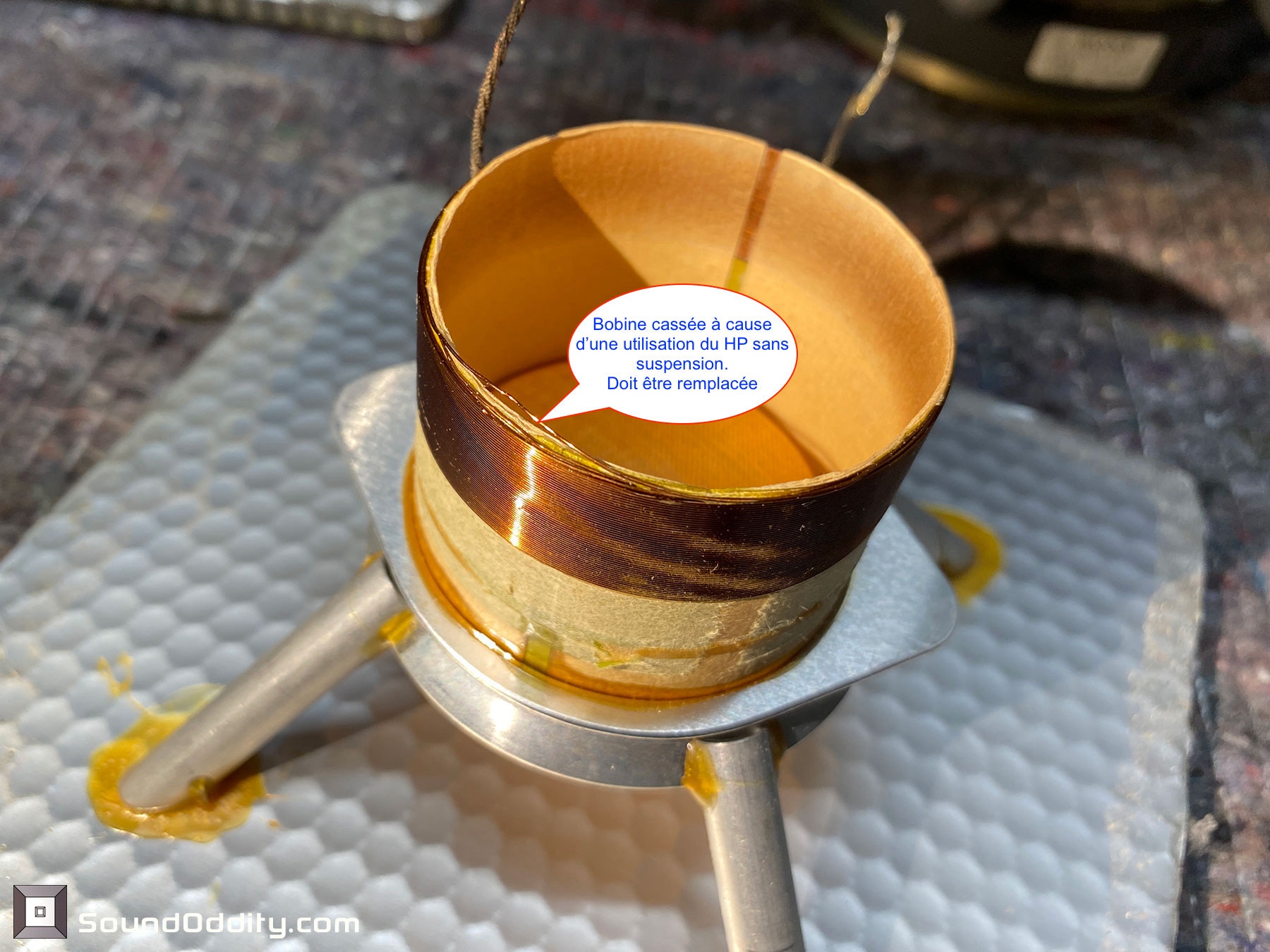

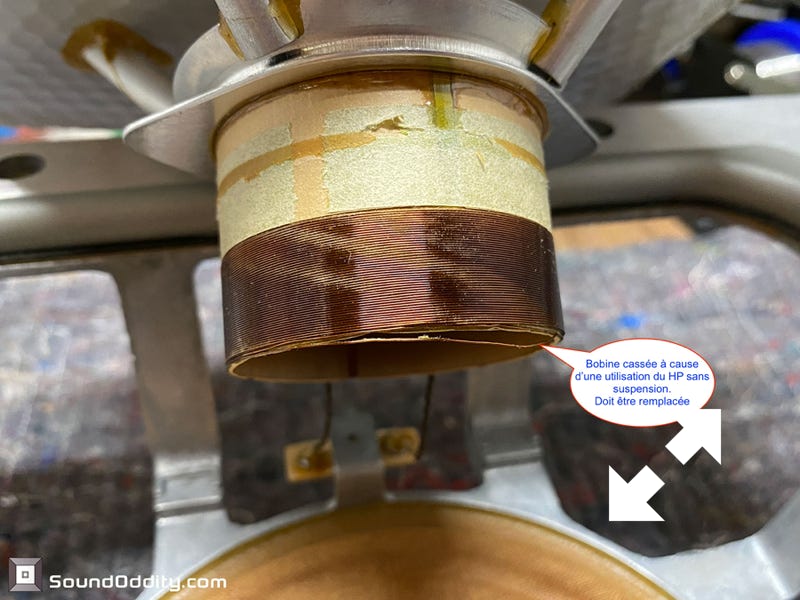

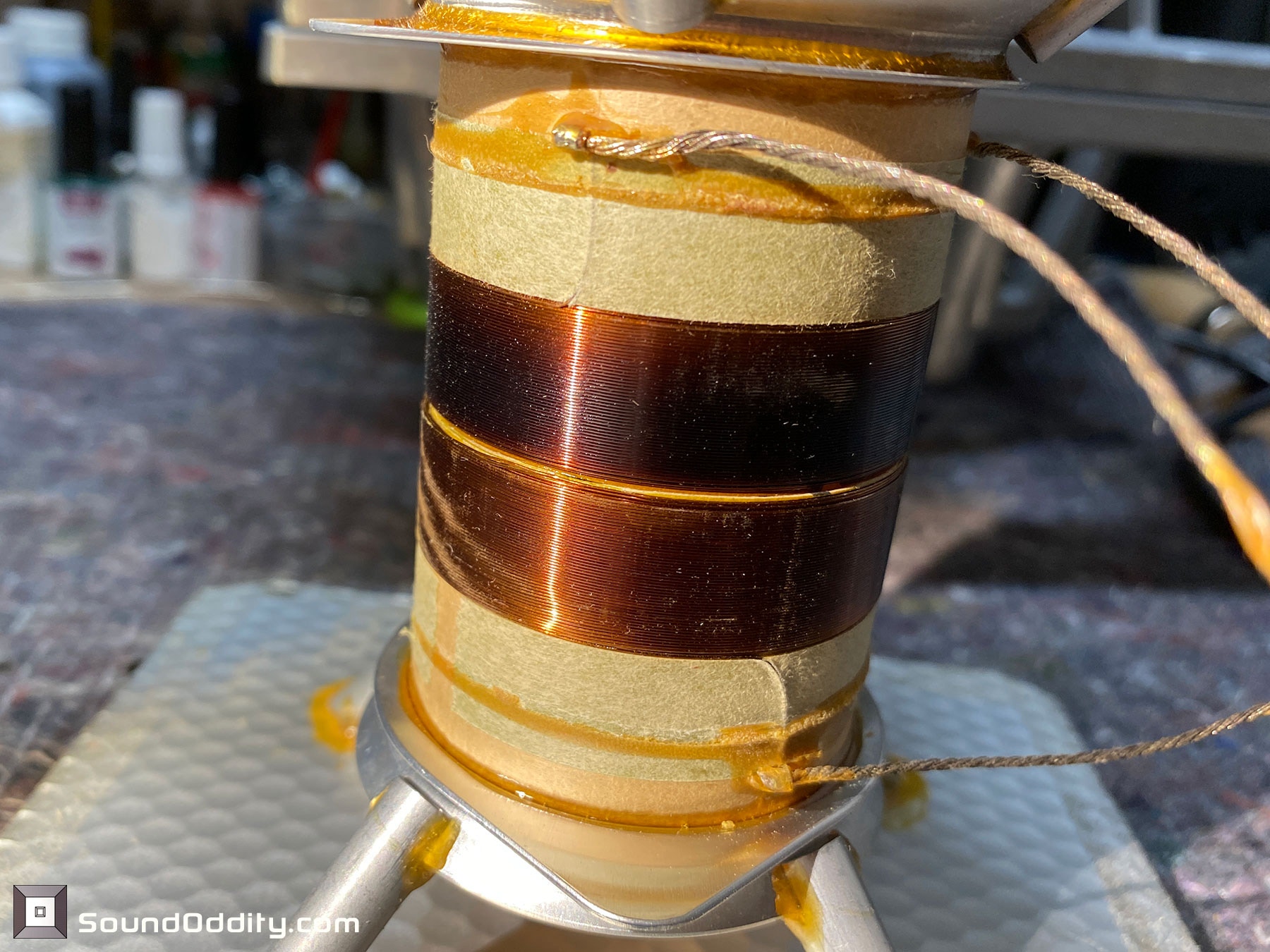

La seconde bobine a moins chauffée, mais le haut-parleur ayant été utilisé sans suspension, elle est très abîmée
Bobine abîmée irréparable

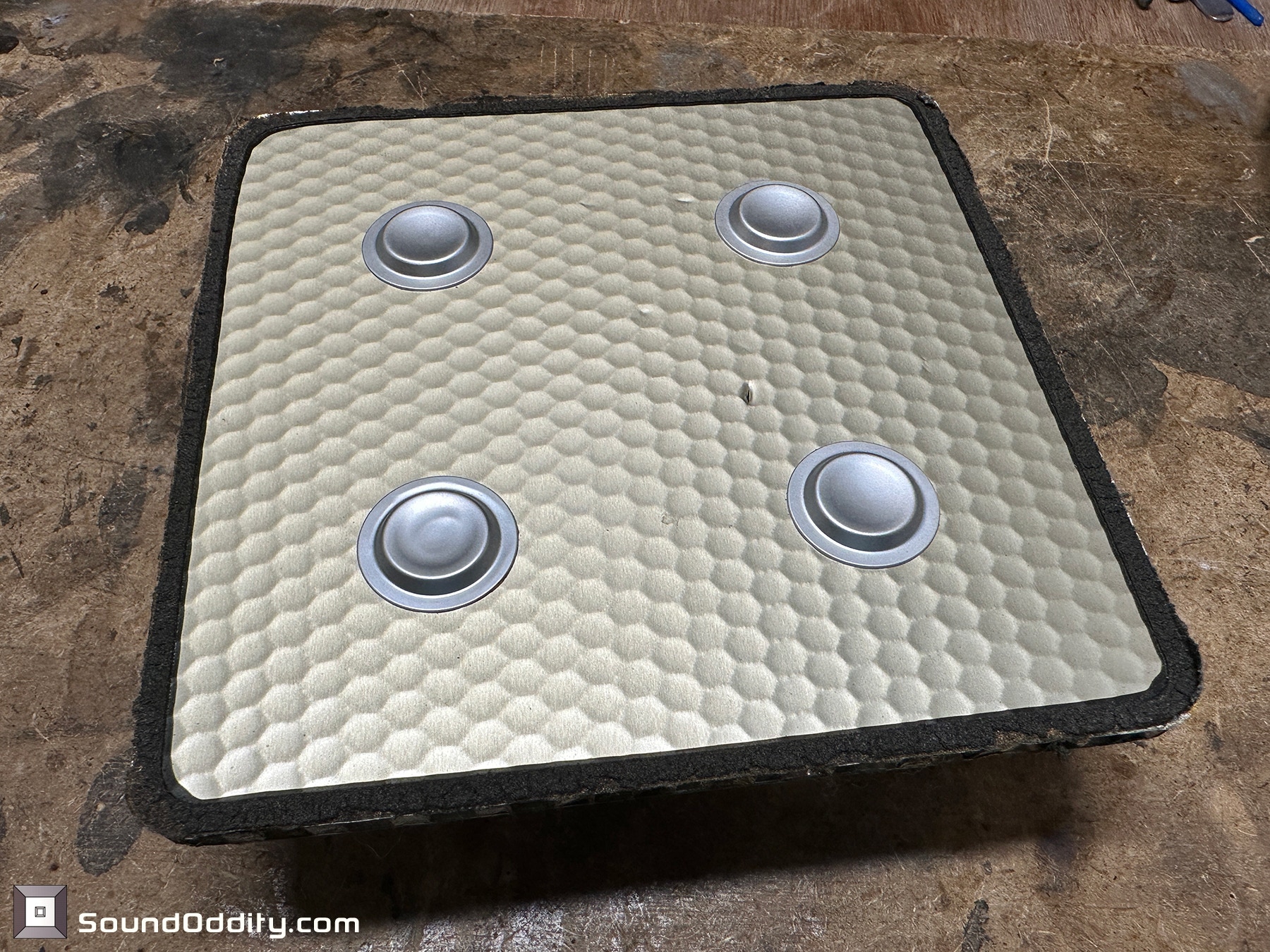

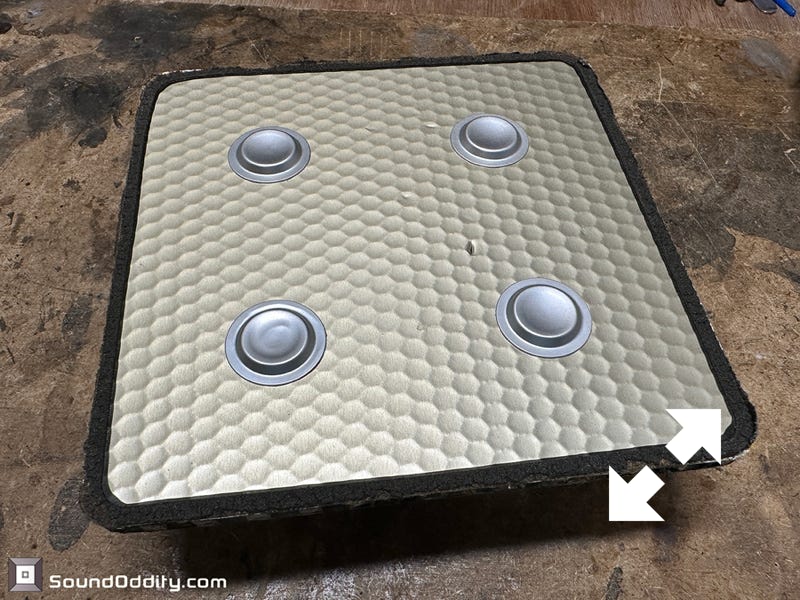

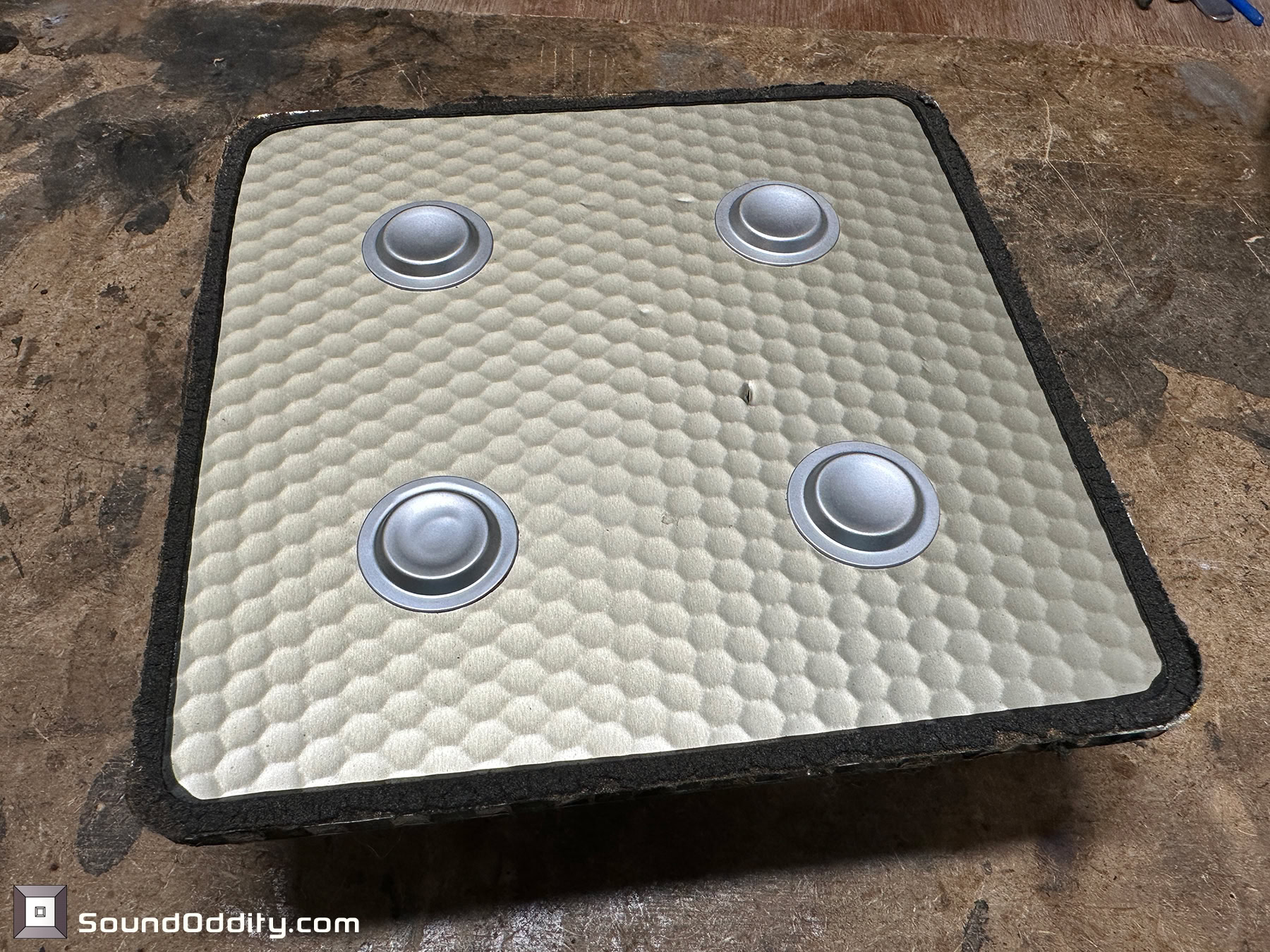

Une membrane avant nettoyage des résidus de colle et de suspension

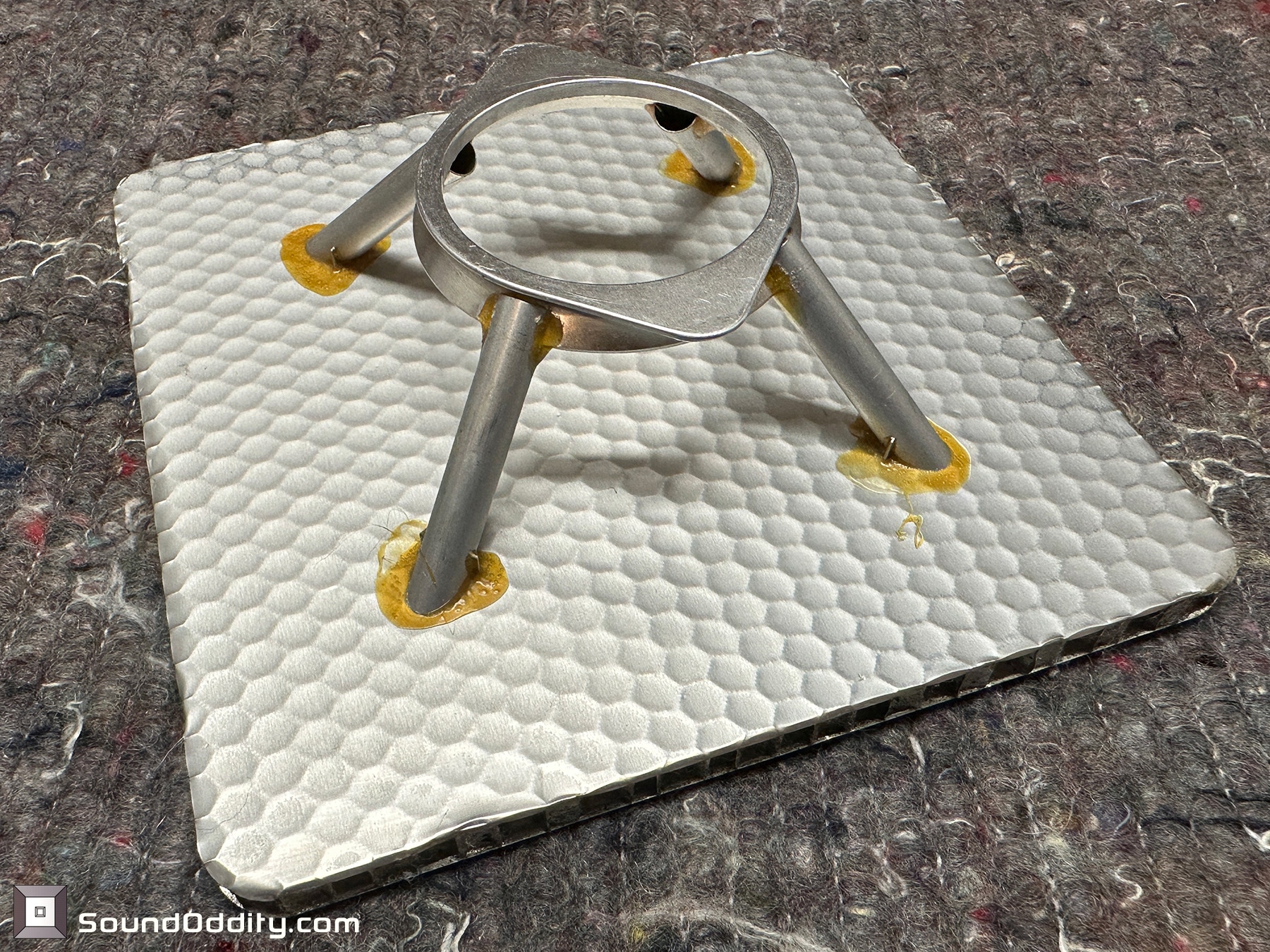

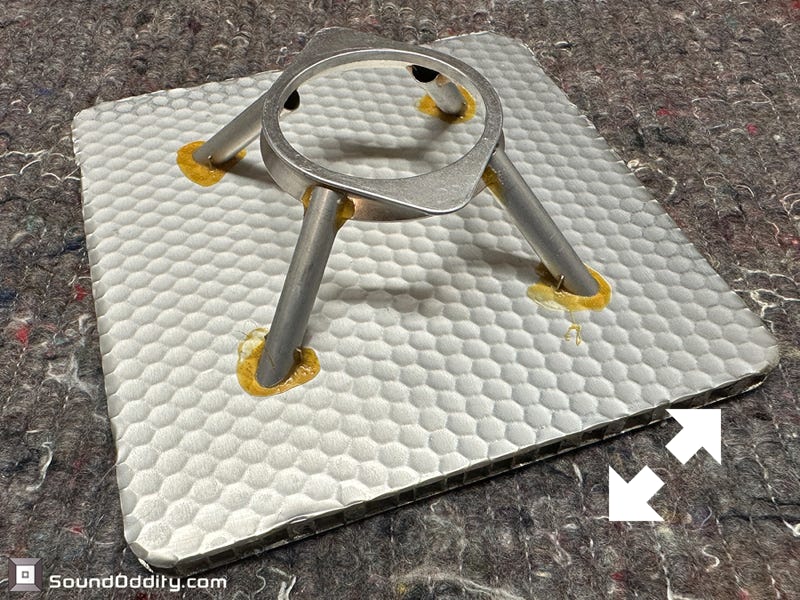

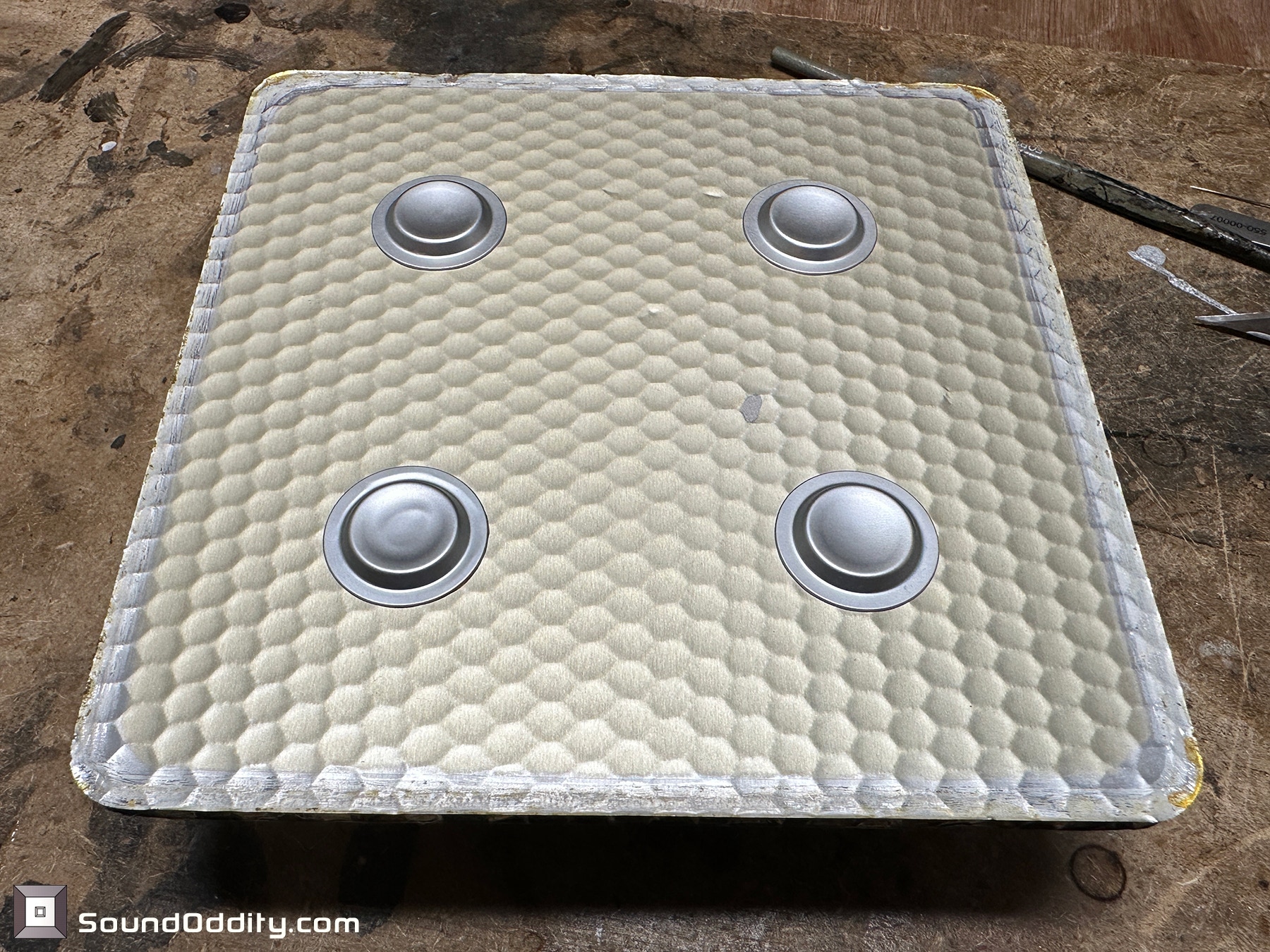

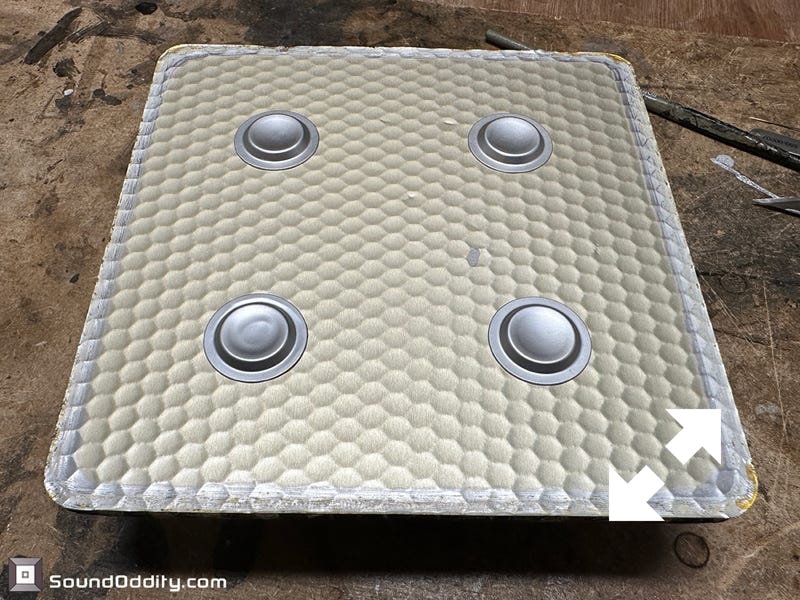

Après nettoyage des résidus de colle et de suspension. Petite réparation du trou présent sur la photo de gauche.
Nettoyage de la surface de collage de la nouvelle bobine

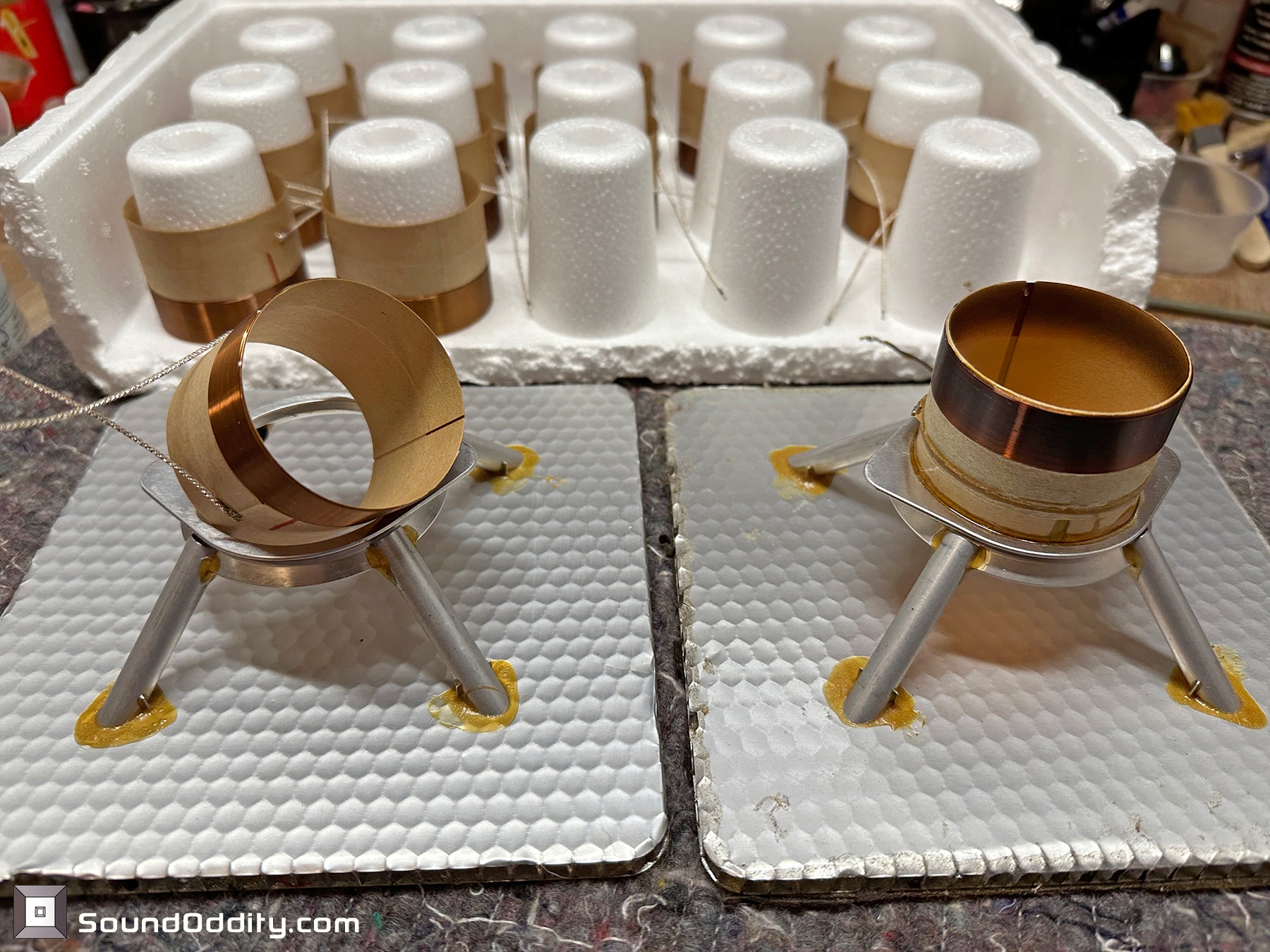

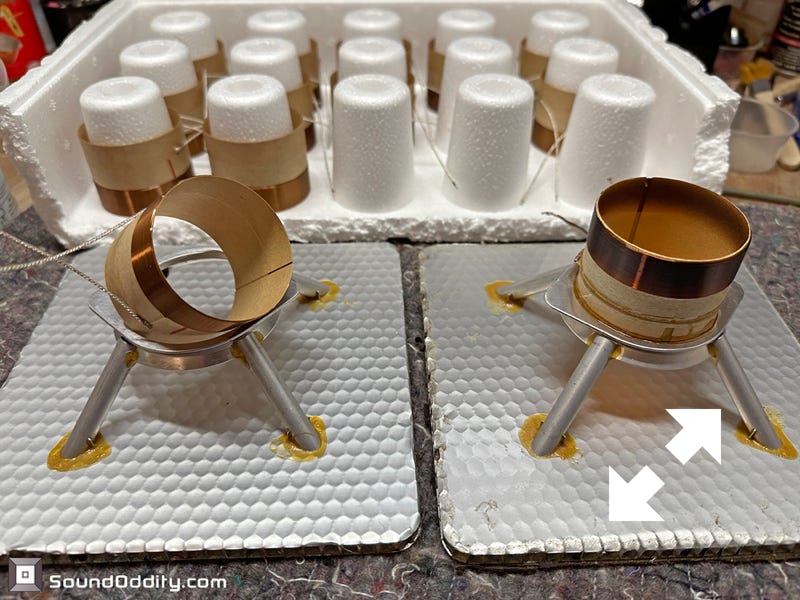

Lot de bobines réalisées sur mesure par un fournisseur de rang 1 pour Sound Oddity et les boomers d’APM-33W

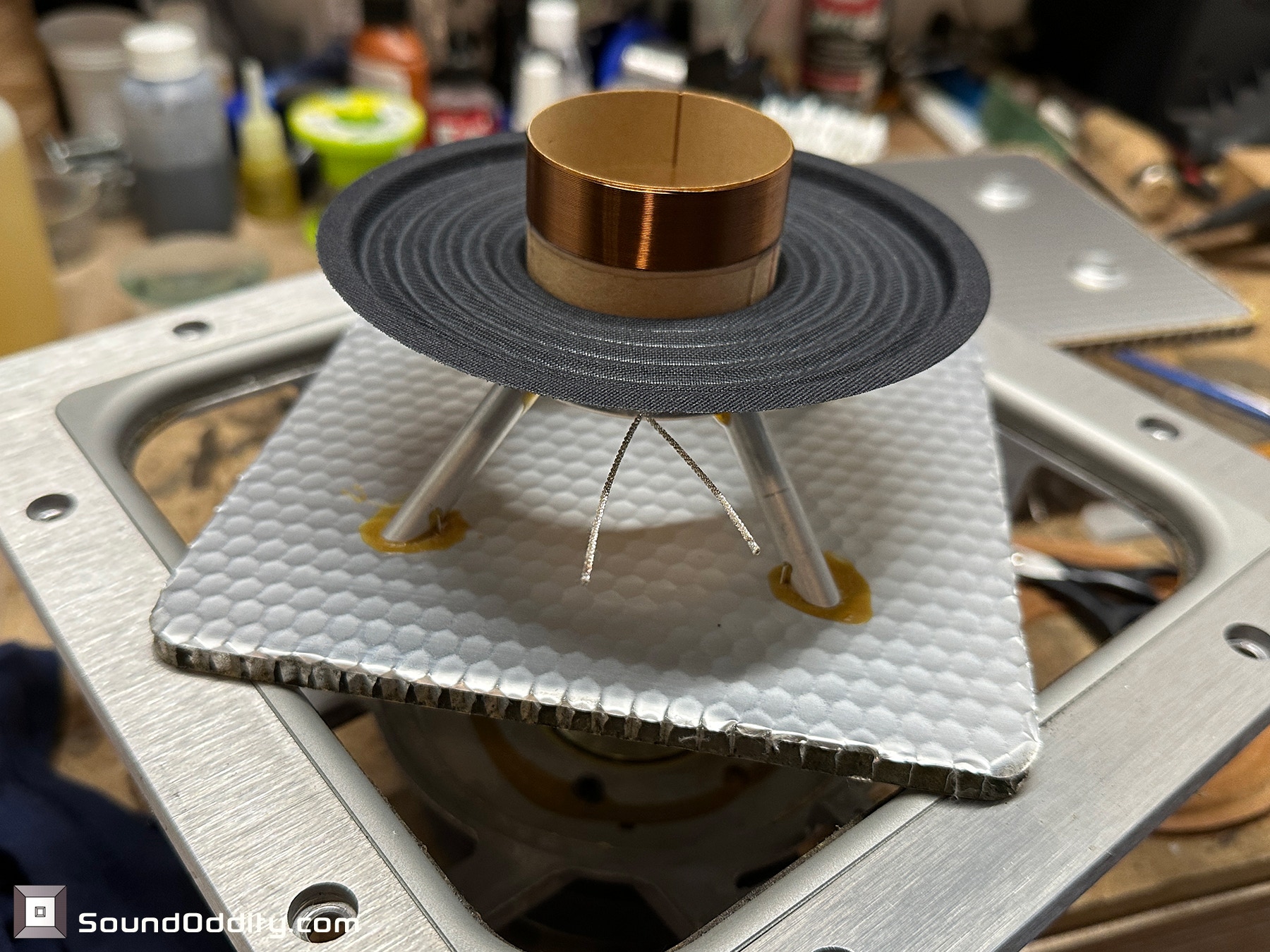

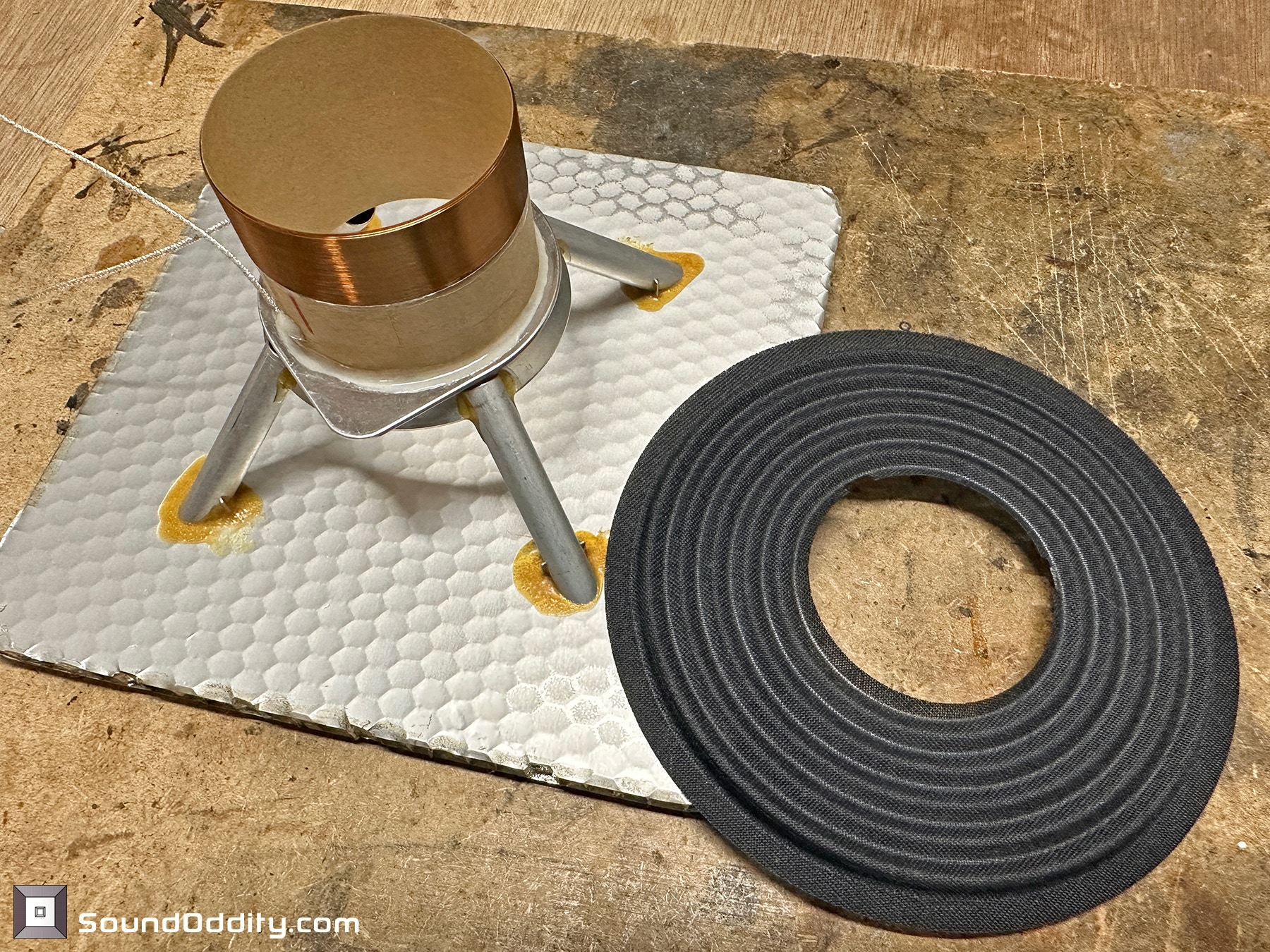

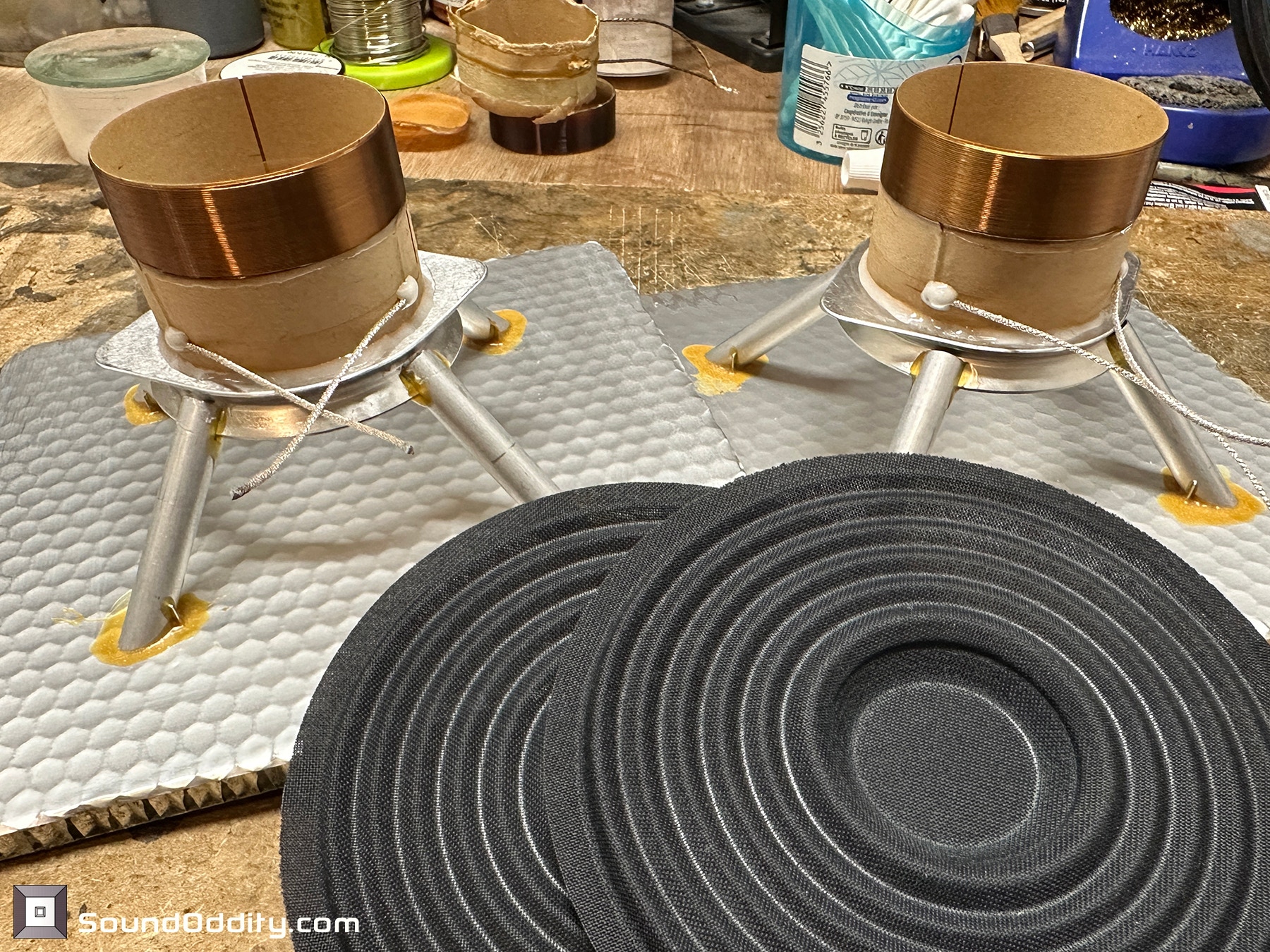

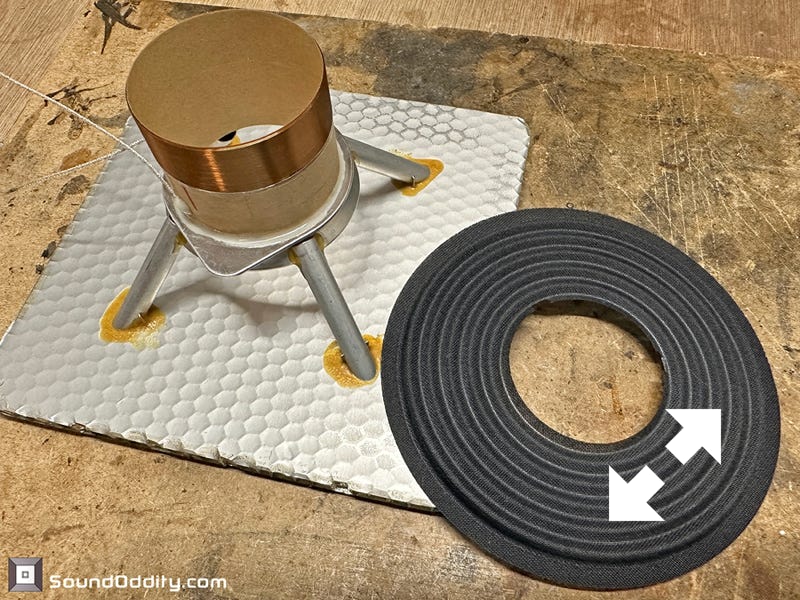

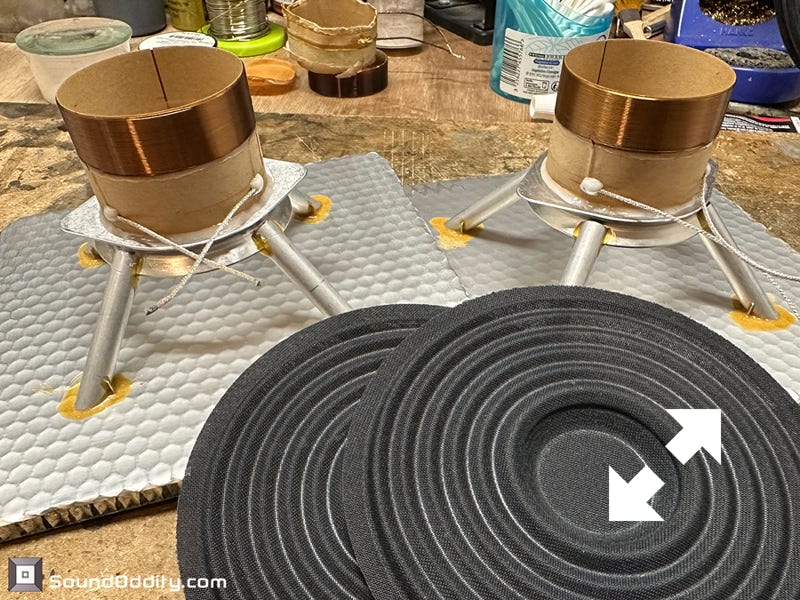

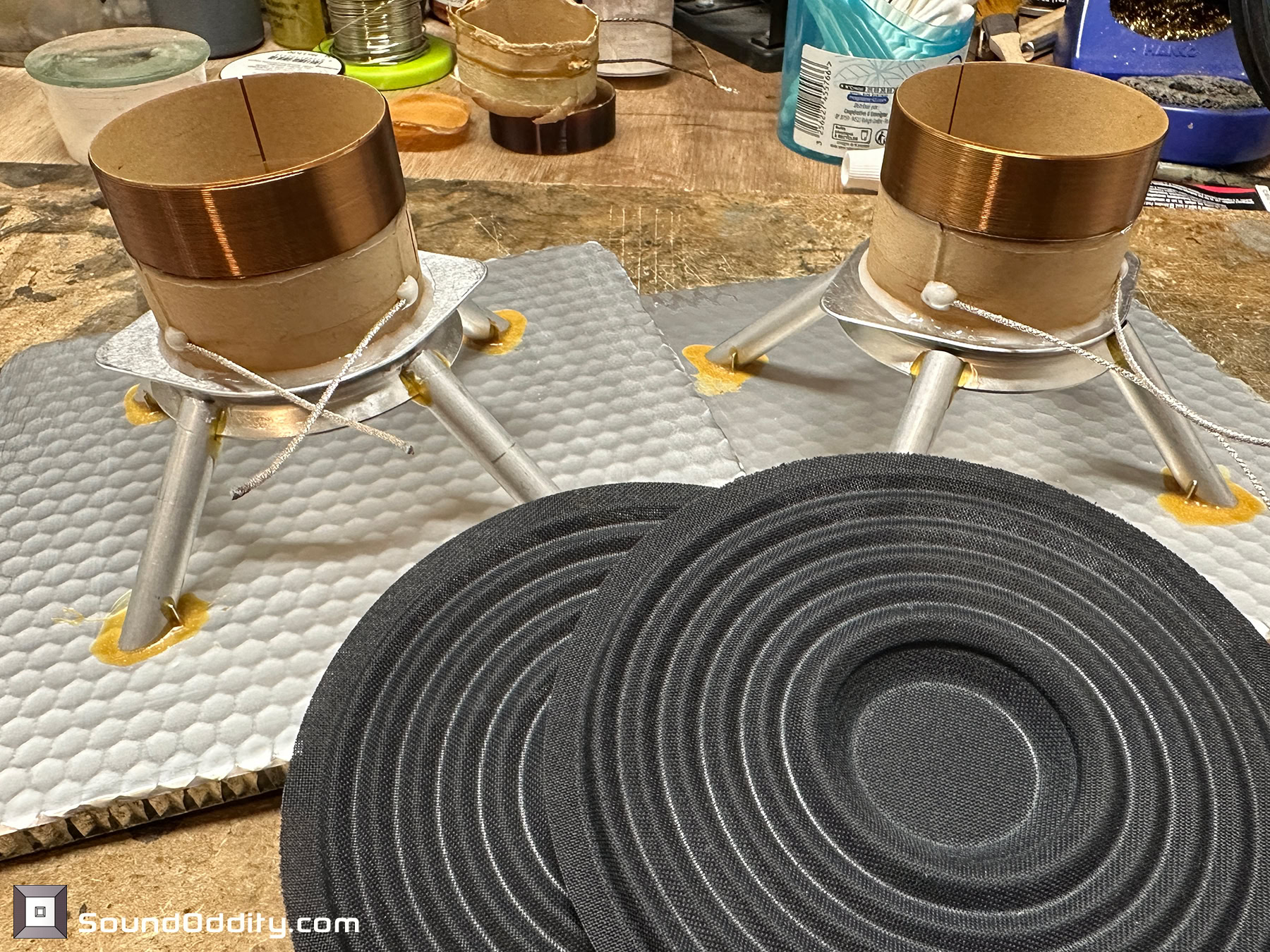

Spiders neufs Kurt Mueller, nouvelles bobines collées
Découpe laser Sound Oddity des nouveau spiders

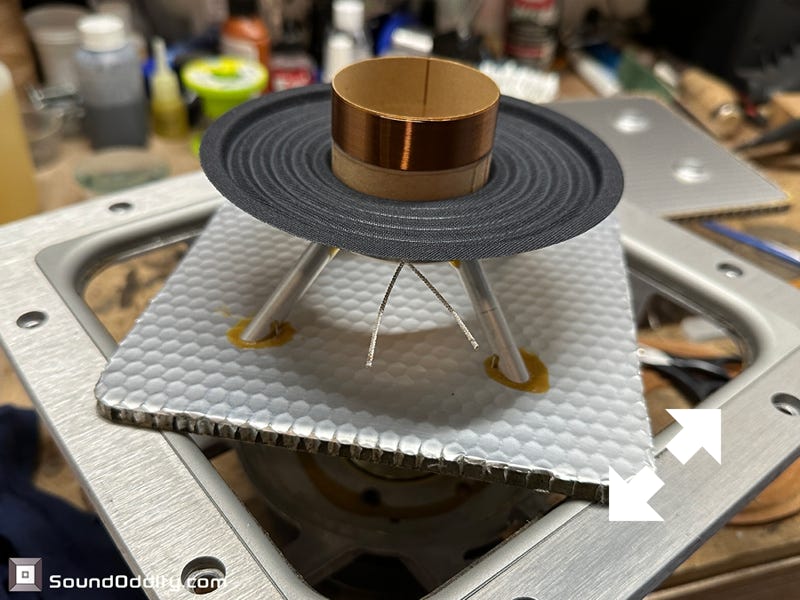

Collage des nouveaux spiders

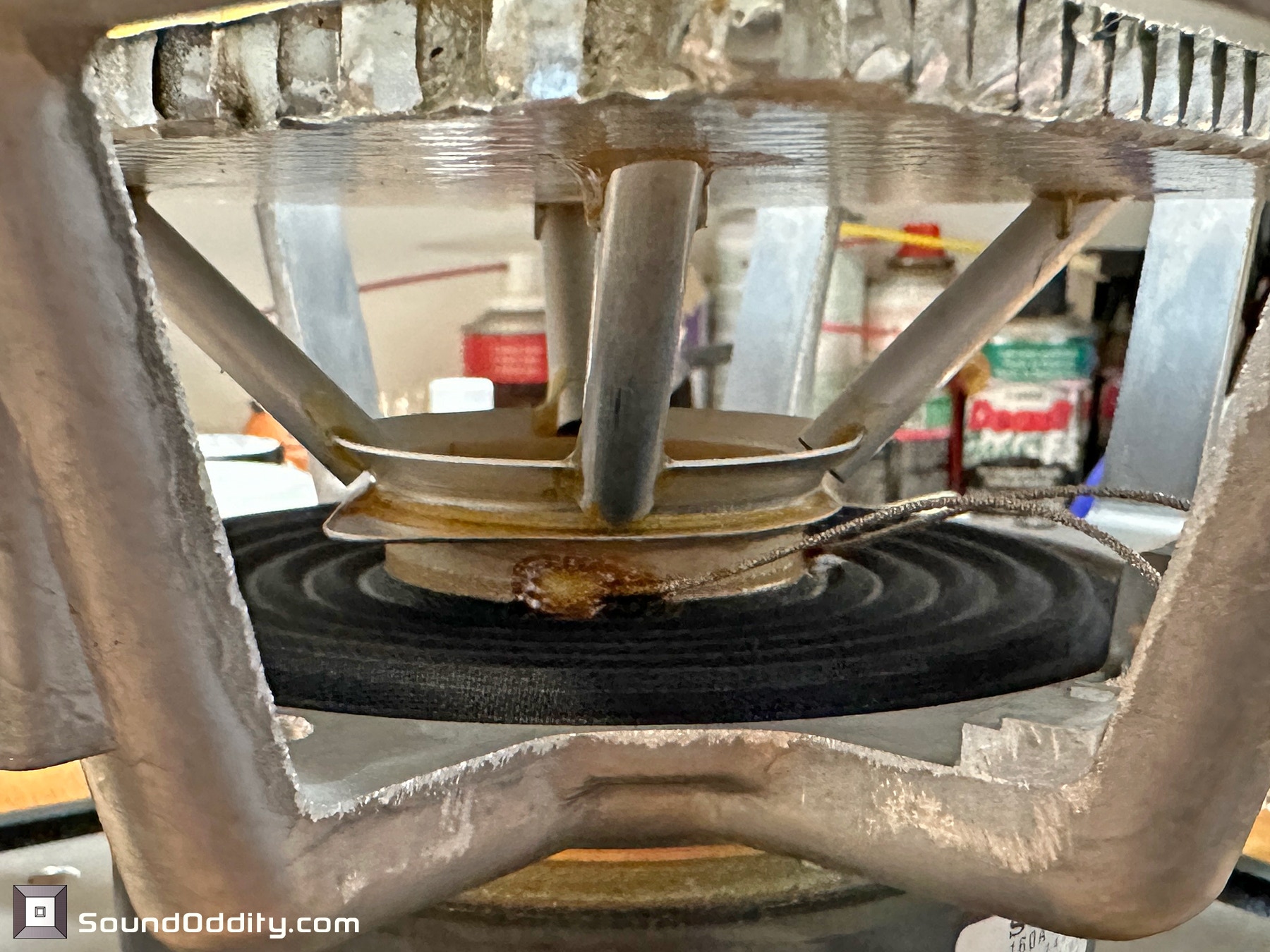

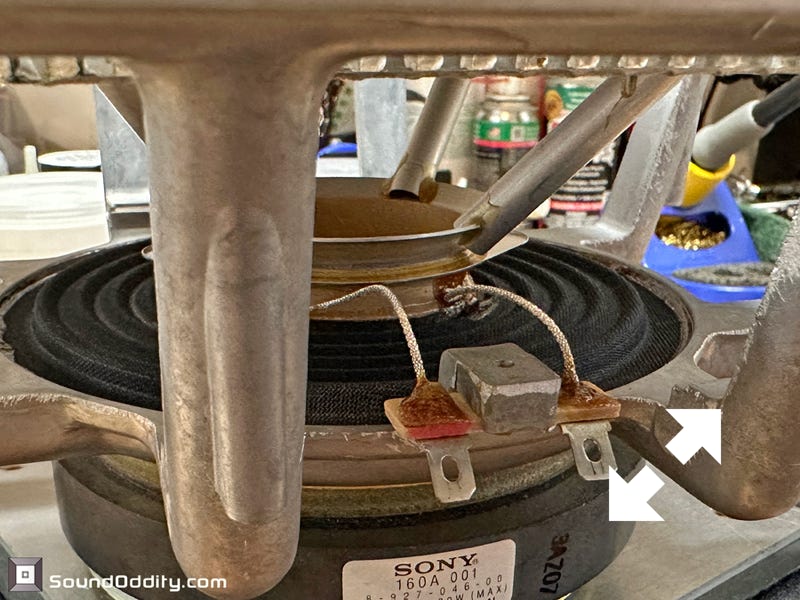

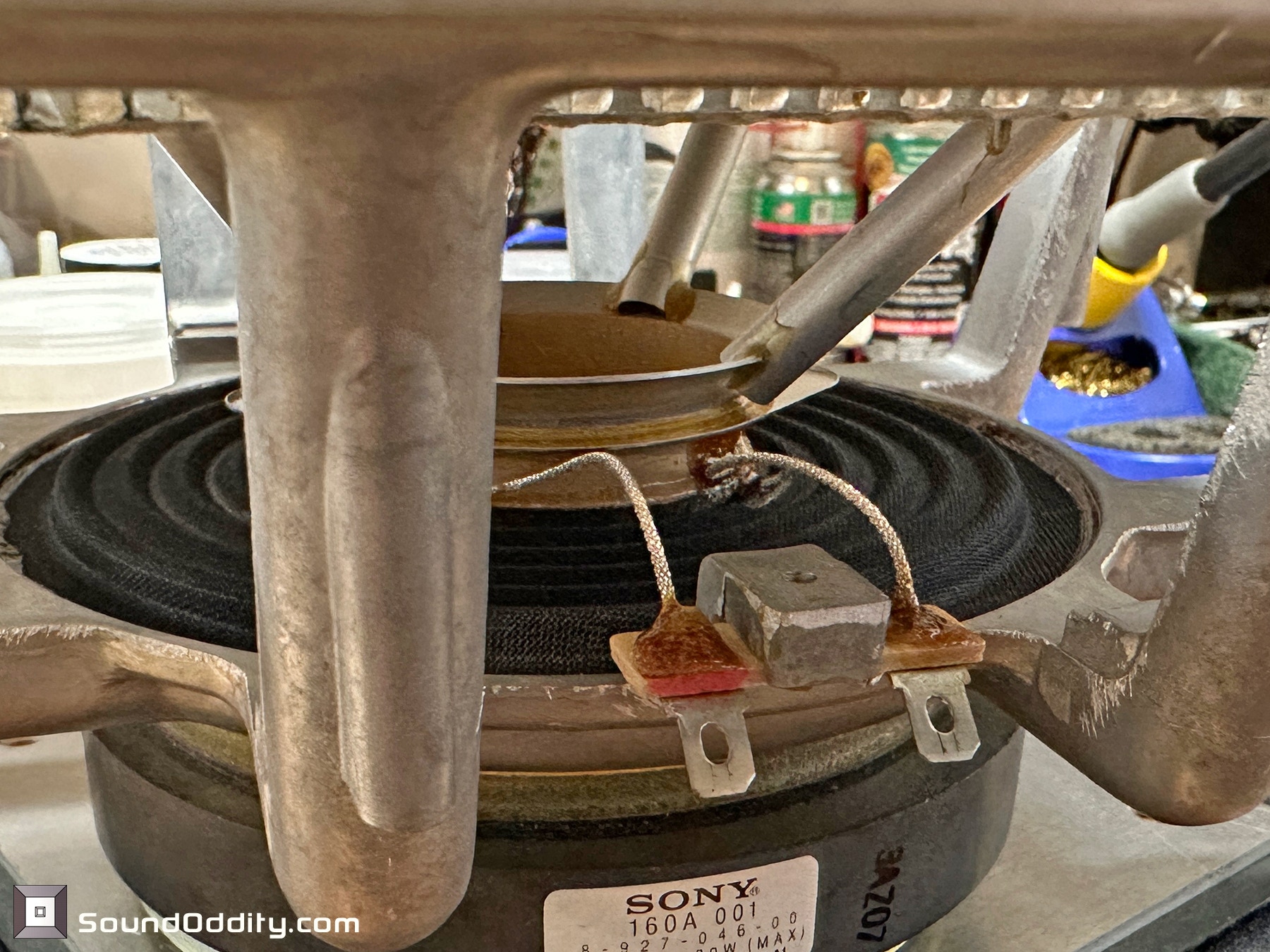

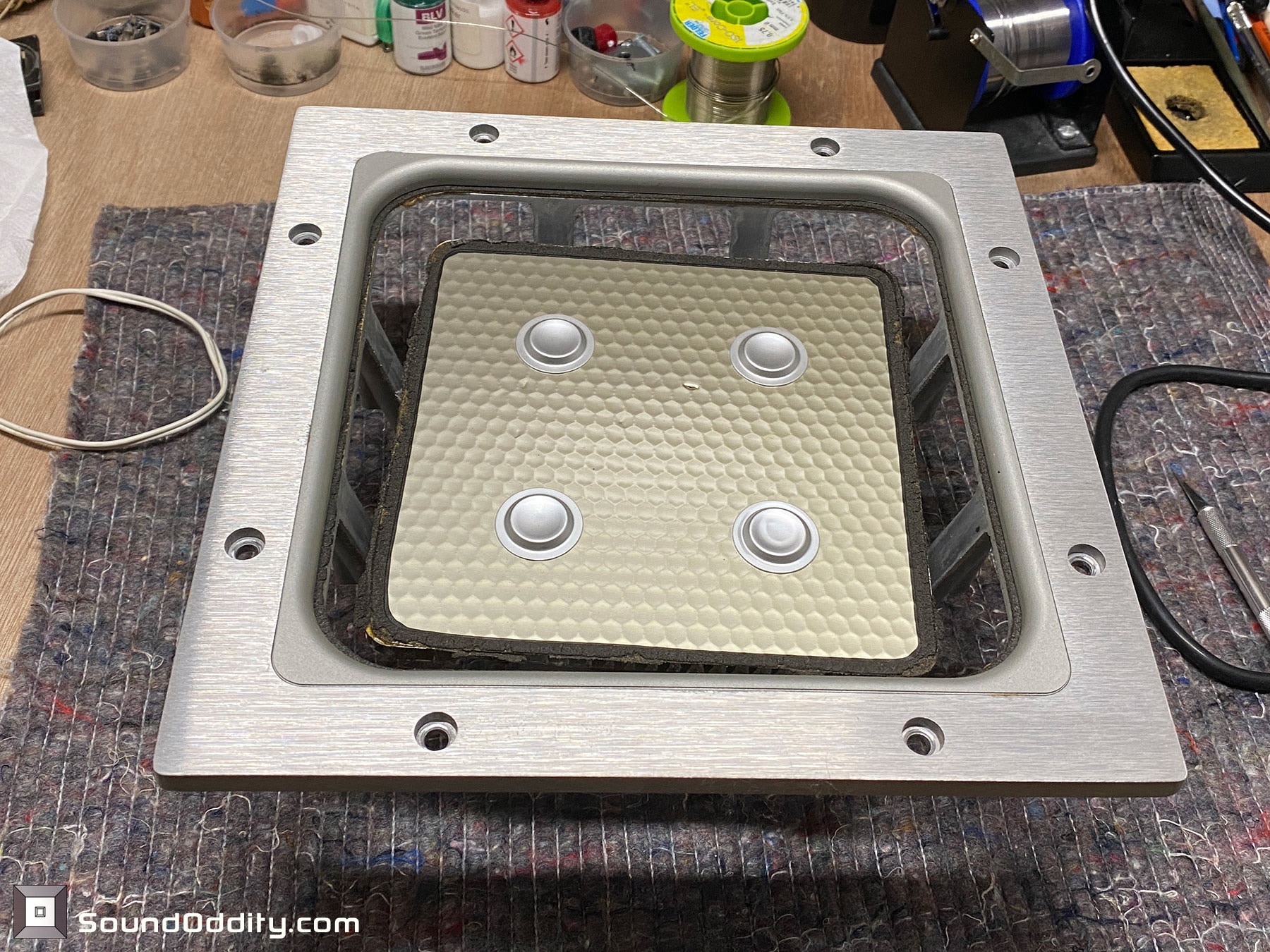

Remontage des équipages mobiles
Remontage des équipages mobiles

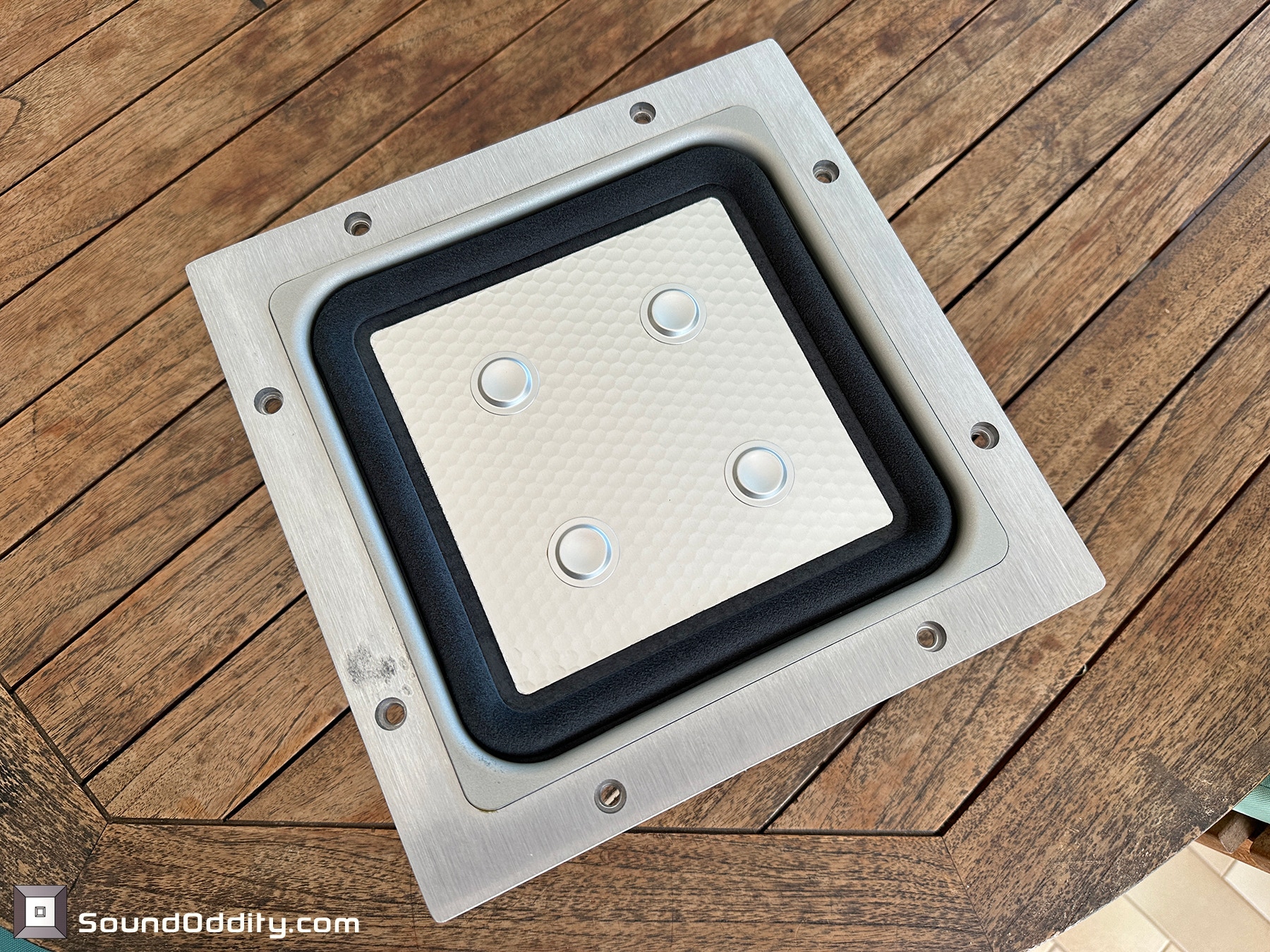

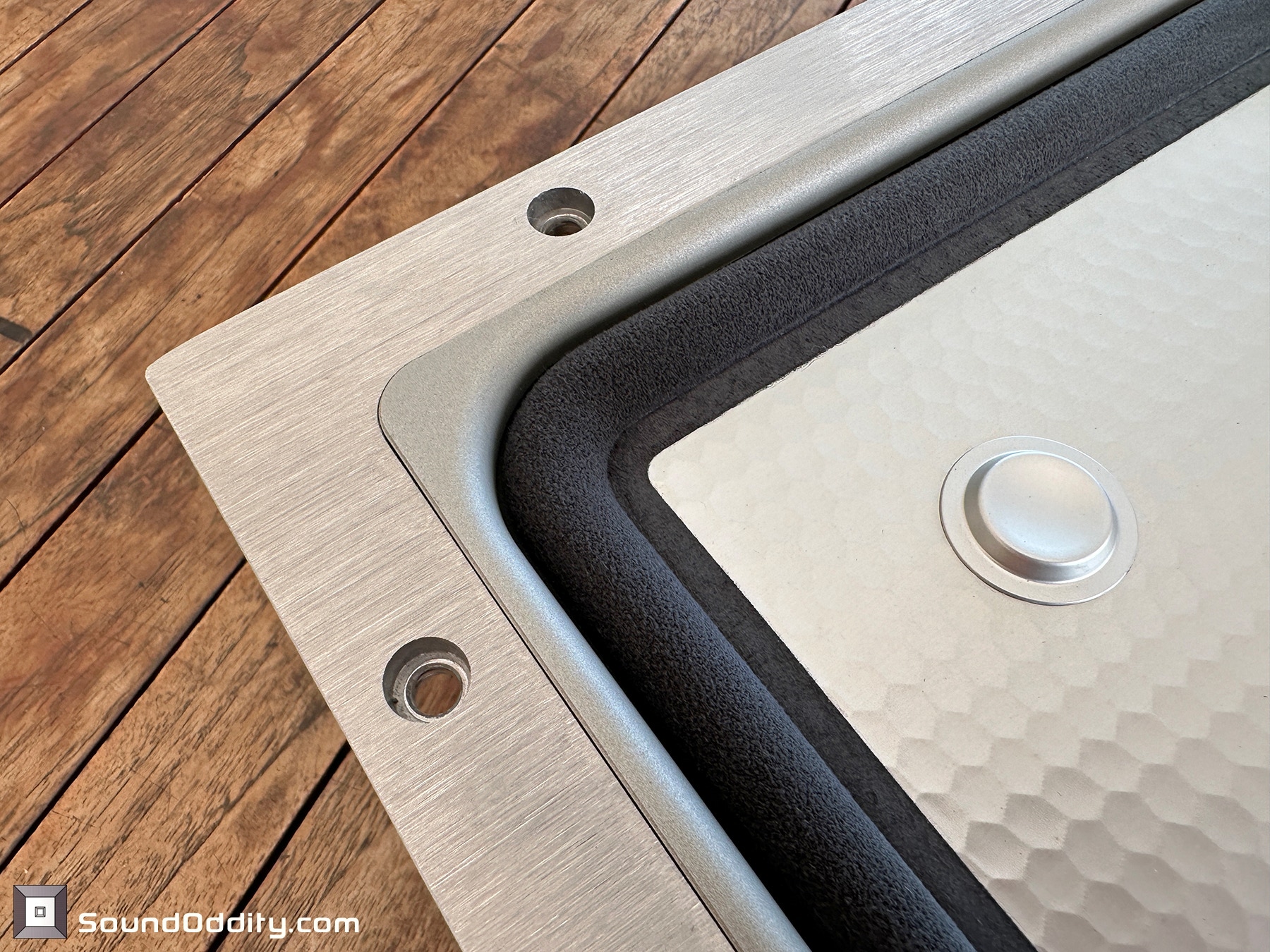

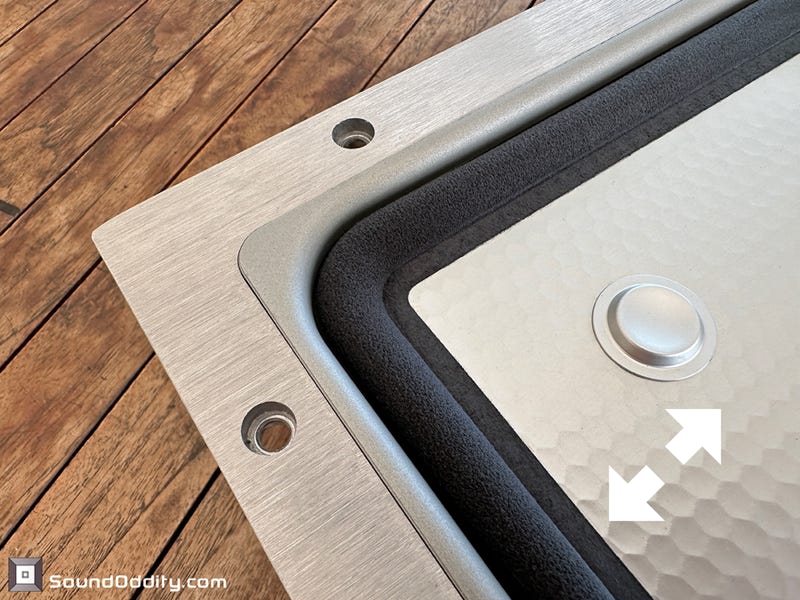

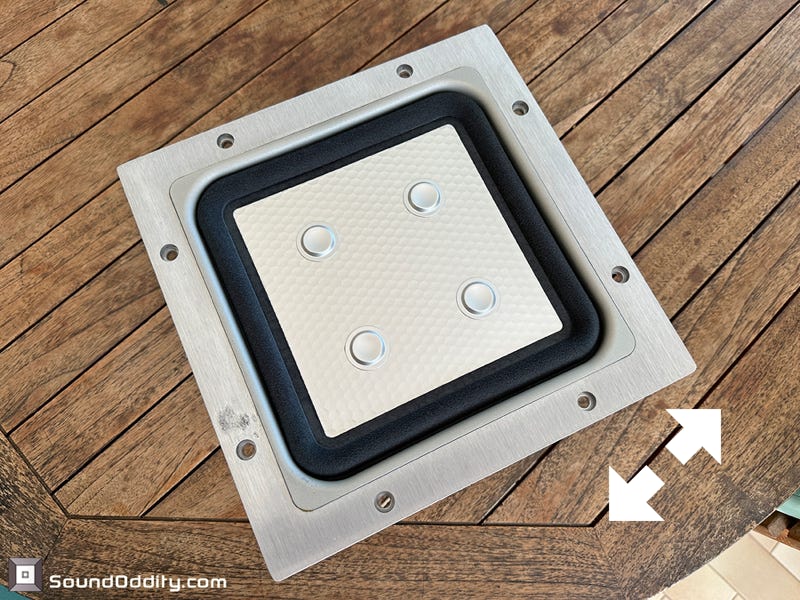

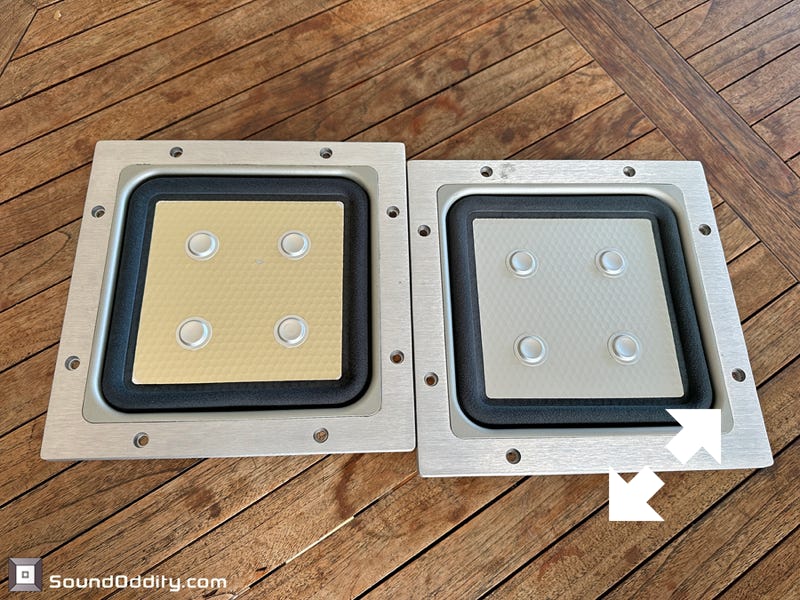

Nouvelle suspension en cuir synthétique Sound Oddity
Nouvelle suspension en cuir synthétique Sound Oddity

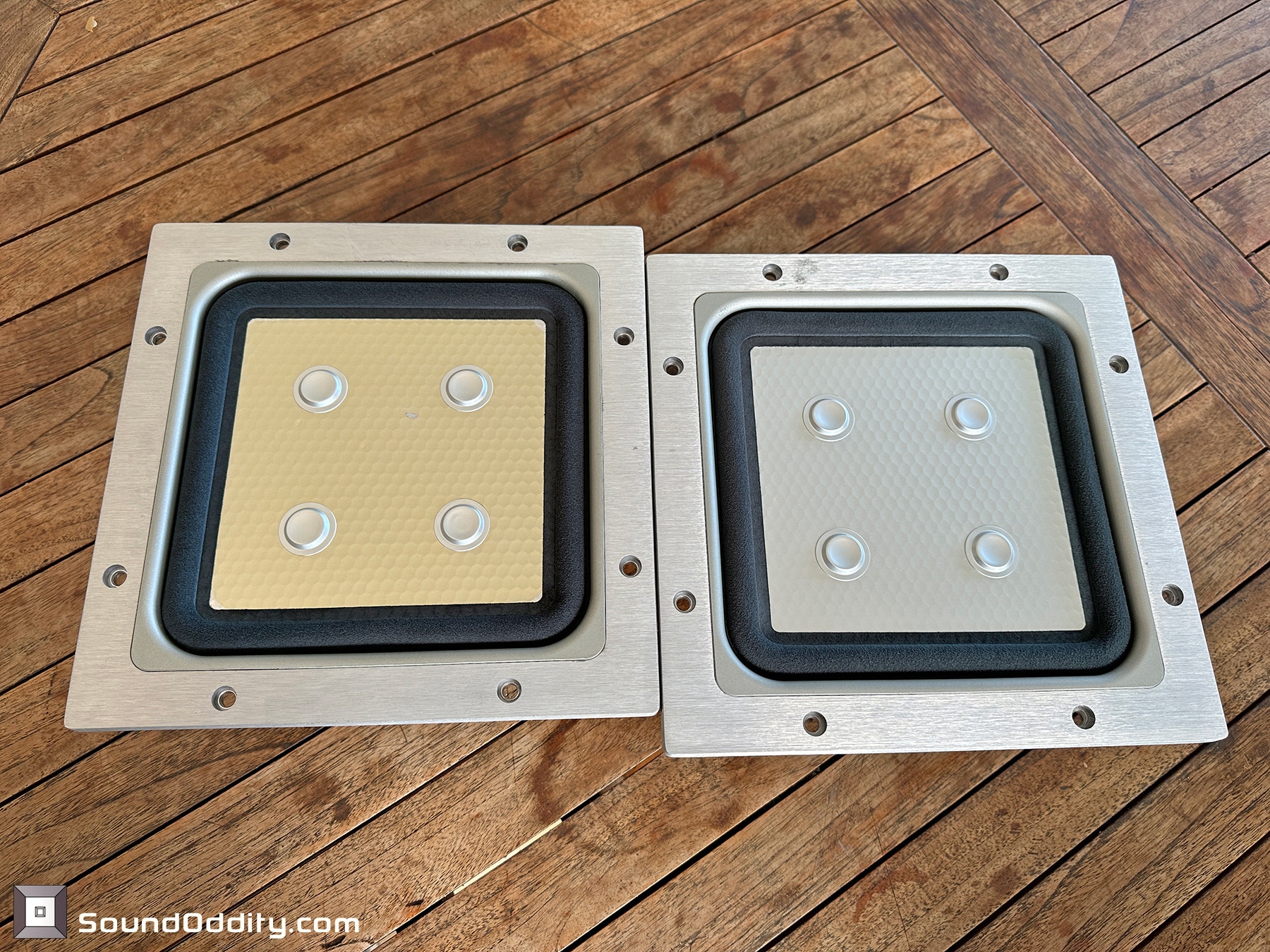

Nouvelles suspensions en cuir synthétique Sound Oddity
