Un des ces JBL 136A qui paraissait sain avait en fait une bobine abîmée. Ce défaut détecté après dépose de l’équipage mobile pour contrôle est très probablement la conséquence de l’utilisation du haut-parleur sans suspensions. Les vis de fixation du chassis sur le moteur étaient à peine serrées, sans frein filet.
- Dépose des équipages mobiles, réfection de l'avant des chassis, nettoyage des moteurs, réparation d'une bobine, nettoyage et traitement des membranes, récupération des caches noyaux d'origine, remontage des membranes, montage de suspensions neuves traitées à l’avant et à l’arrière pour une meilleure tenue dans le temps, montage de nouveaux gaskets haut de gamme en liège, mesure d'impédance et tests au générateur de fréquences.
Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

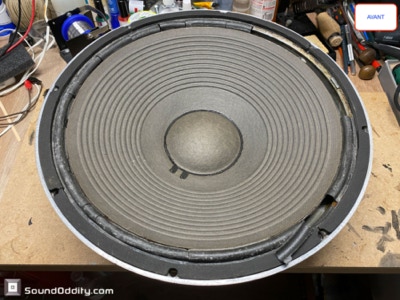

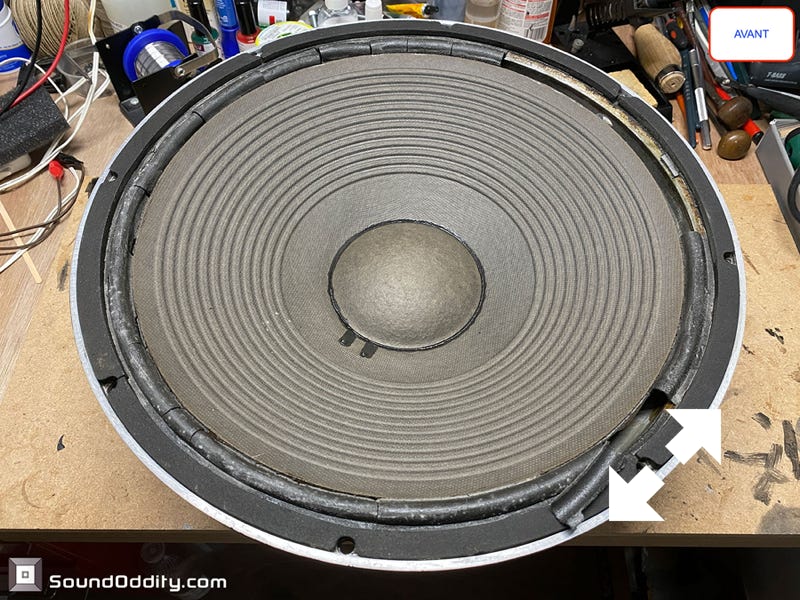

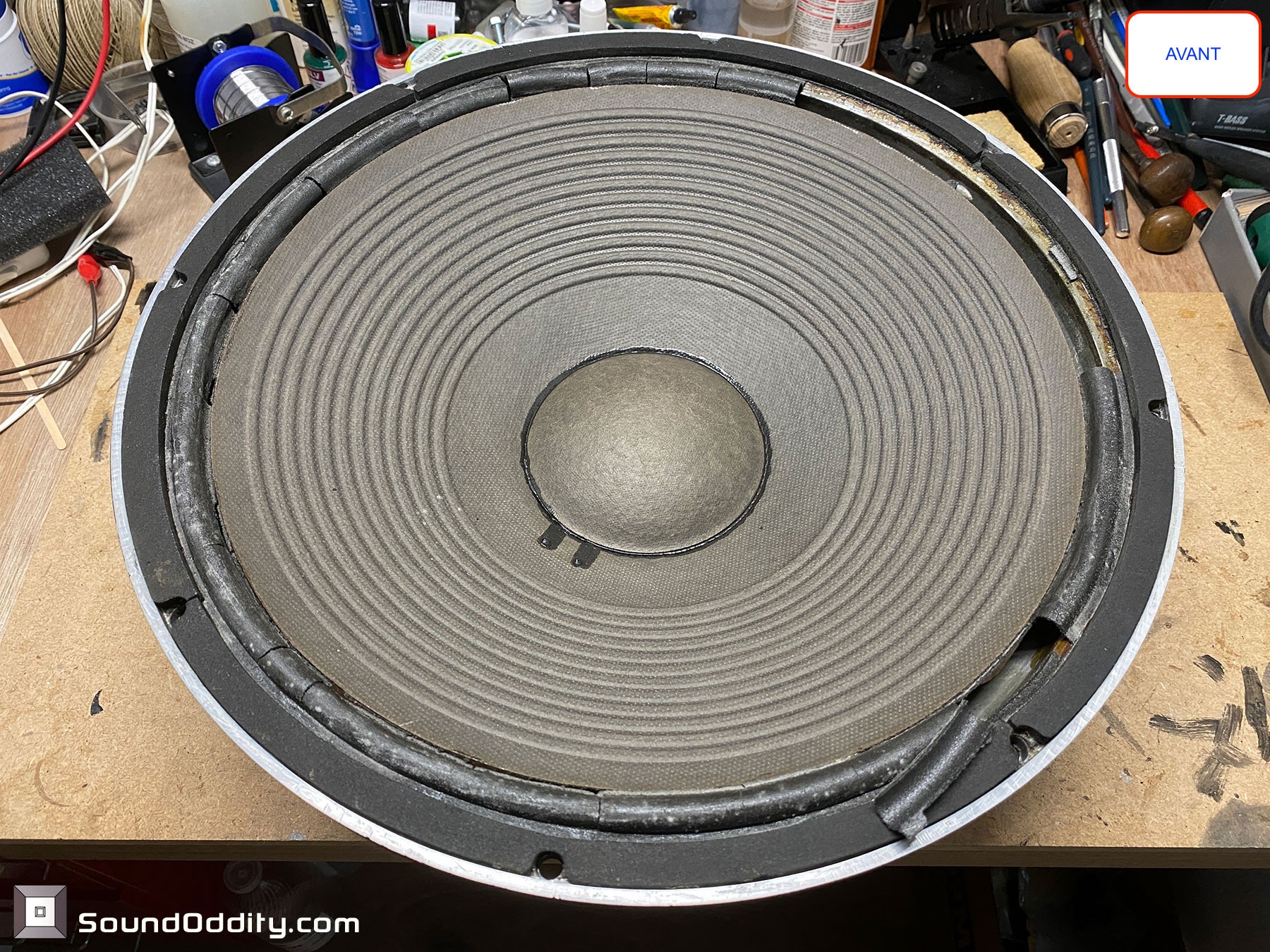

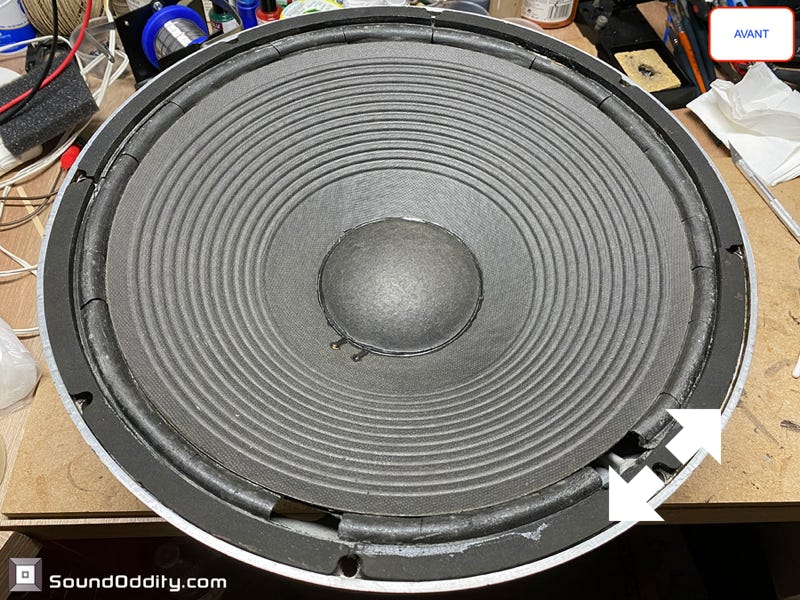

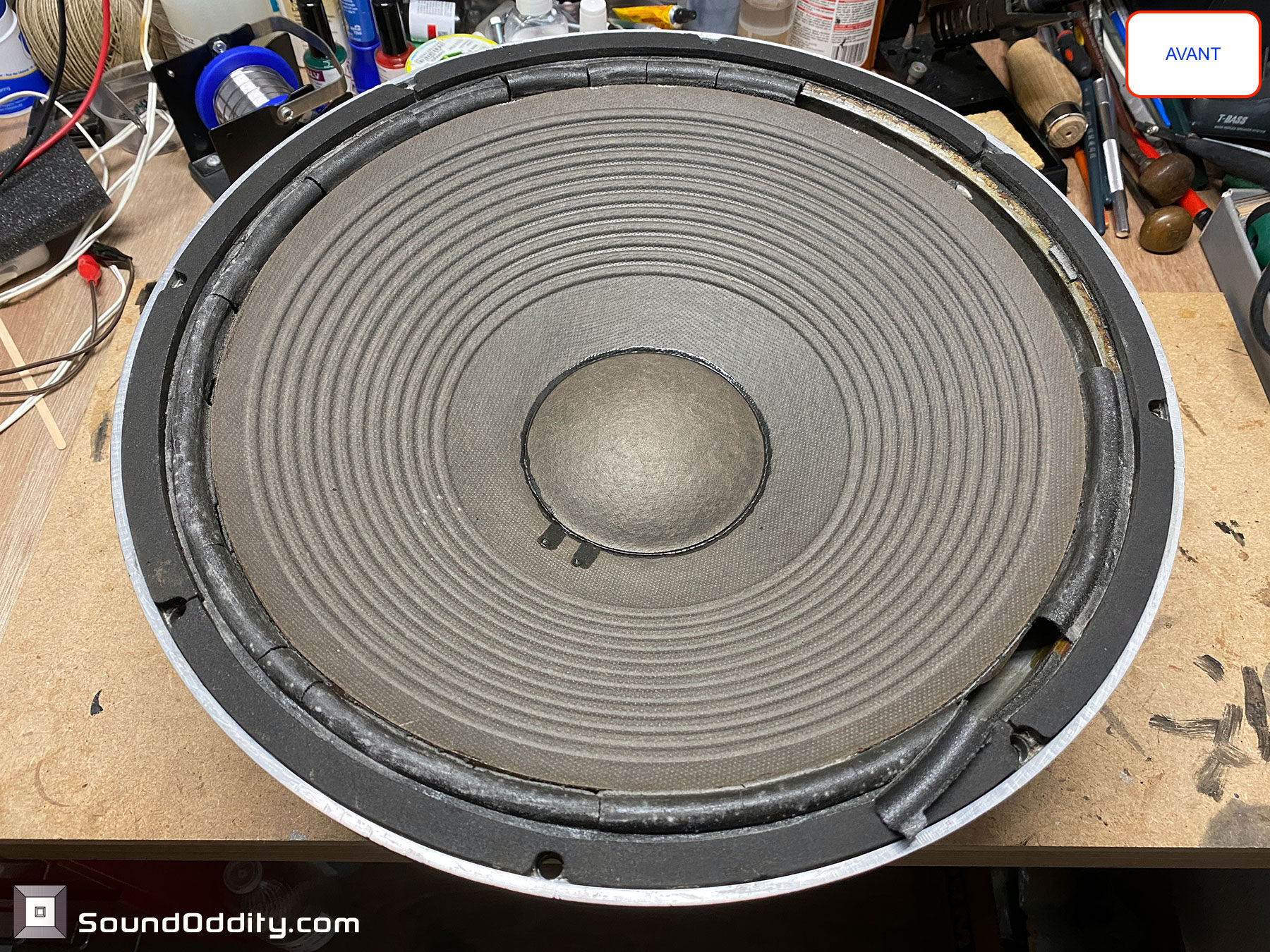

Boomer #1 Avant restauration

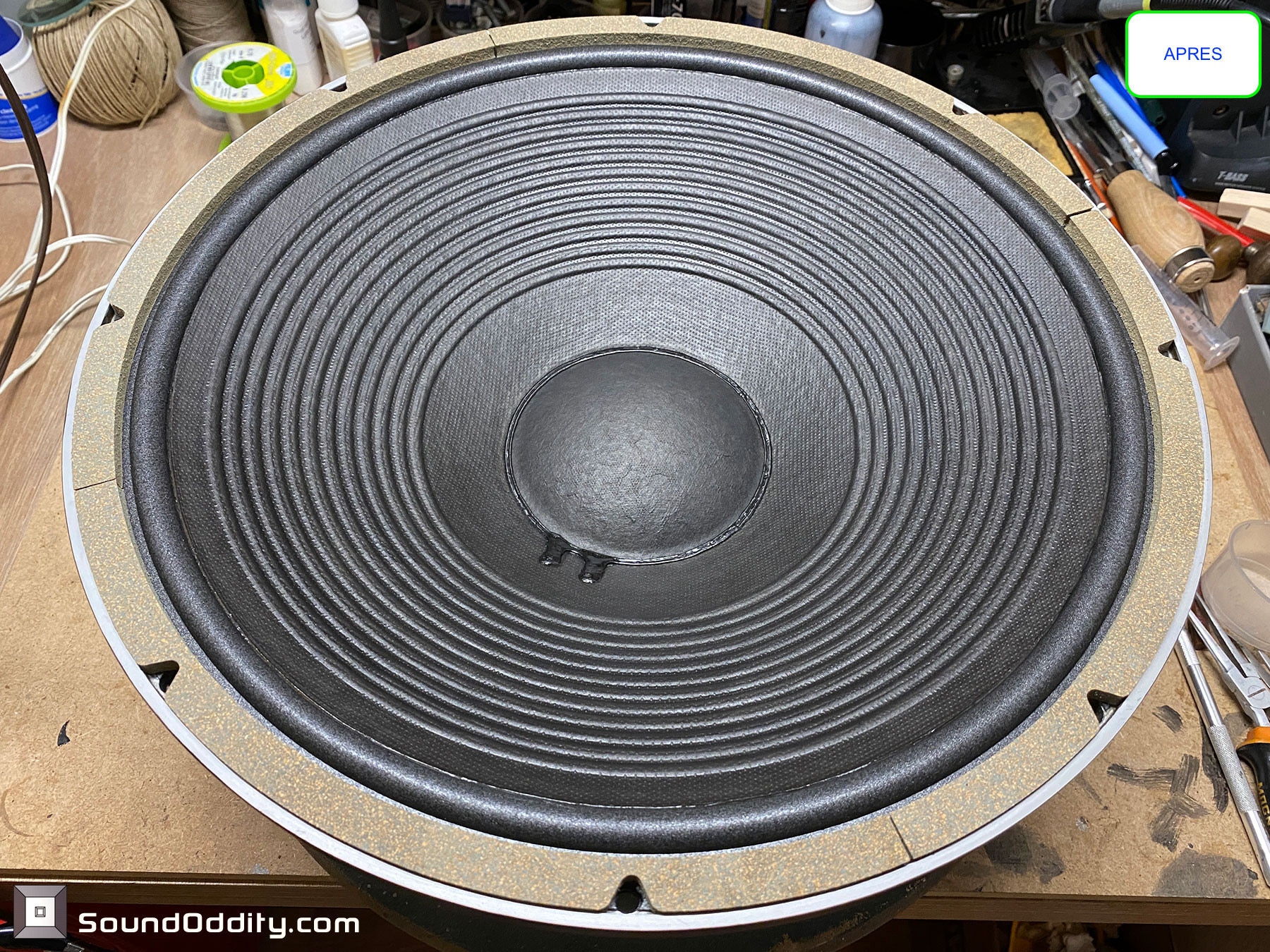

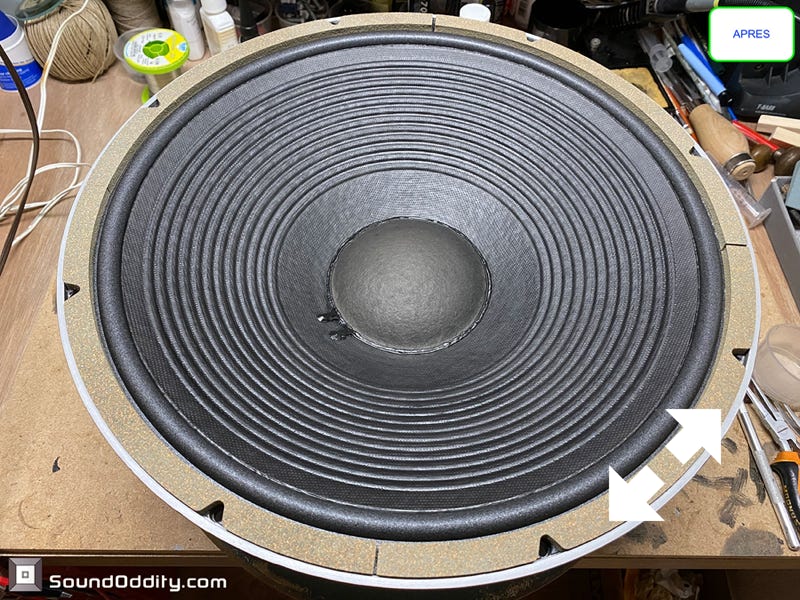

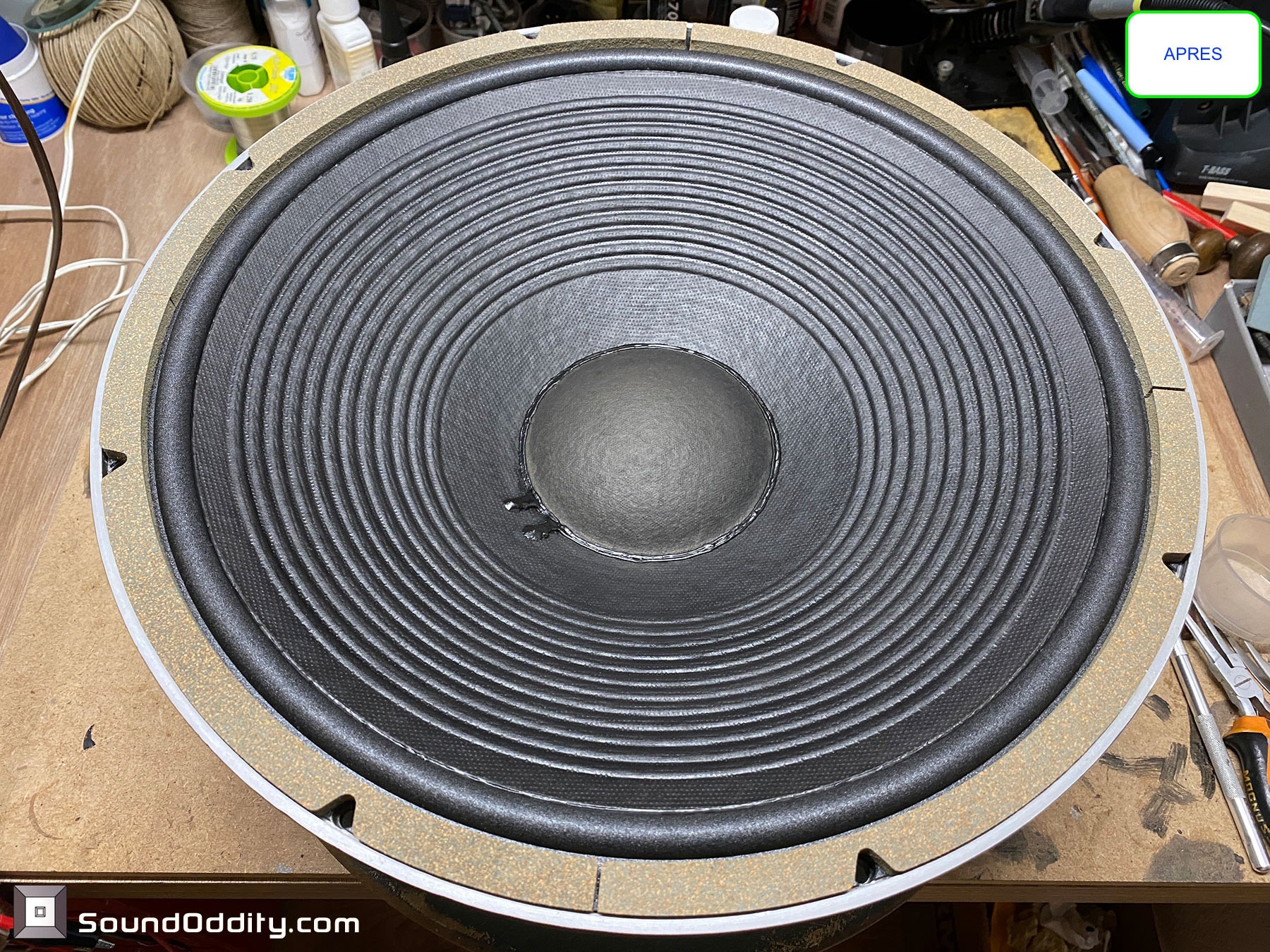

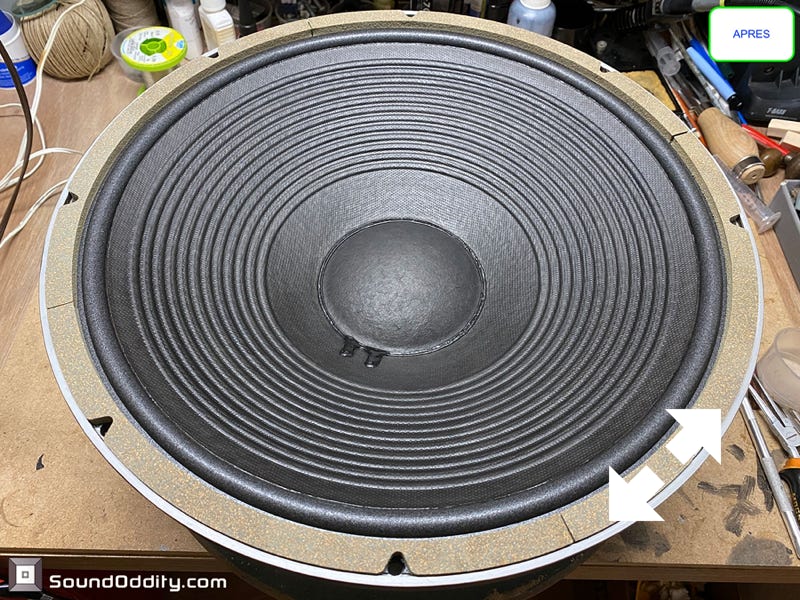

Boomer #1 Après restauration

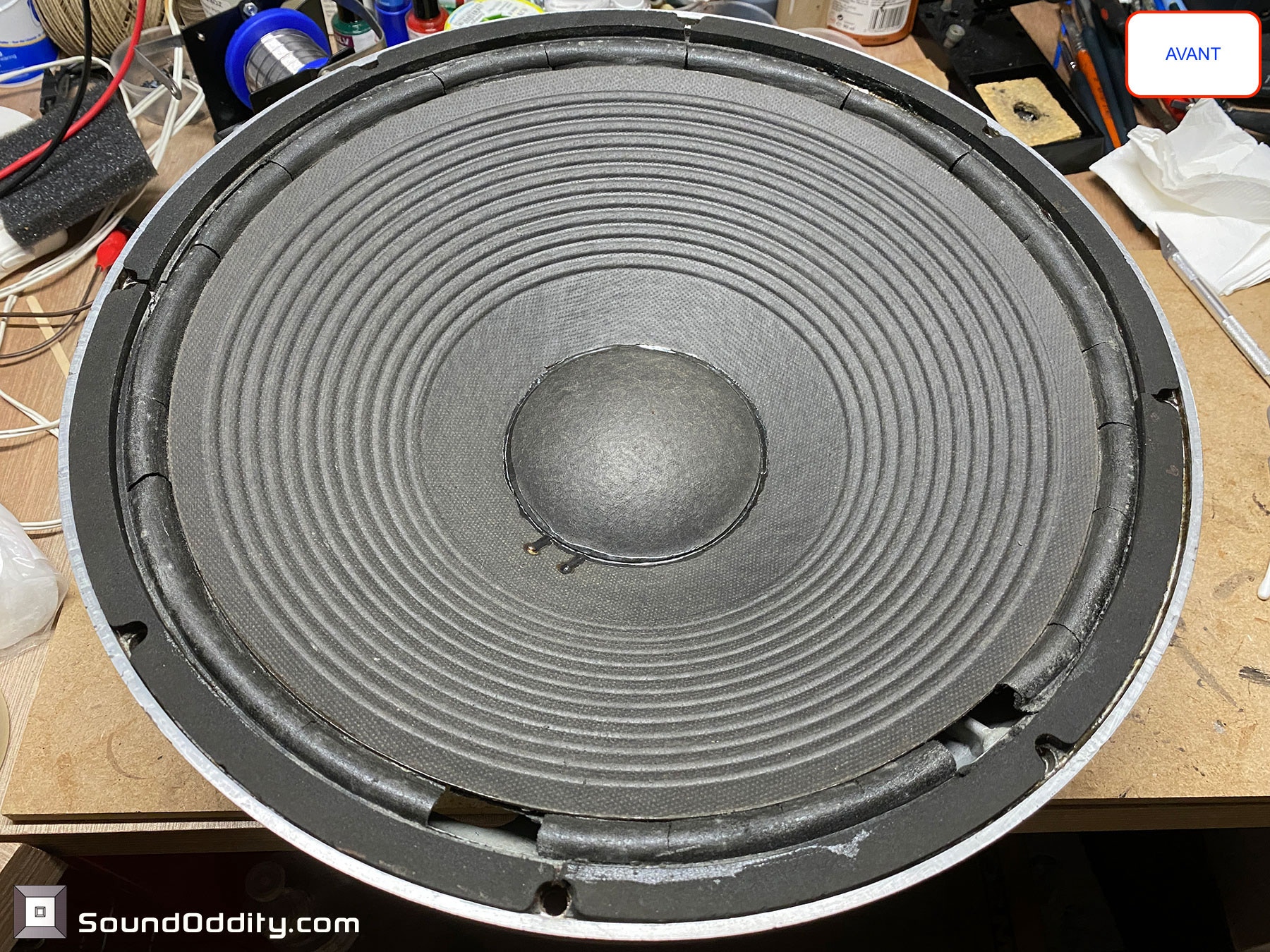

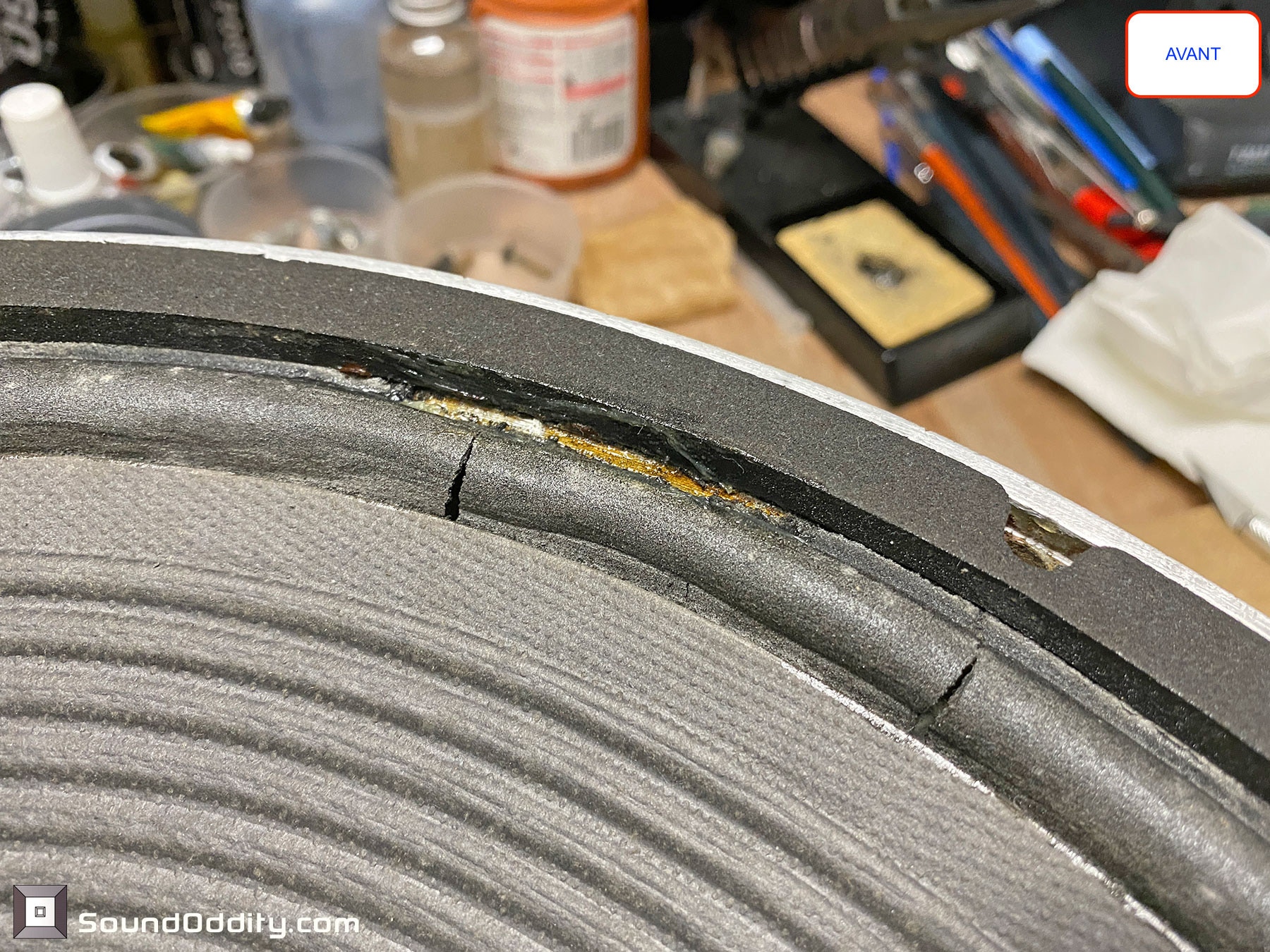

Boomer #2 Avant restauration
Boomer #2 Après restauration

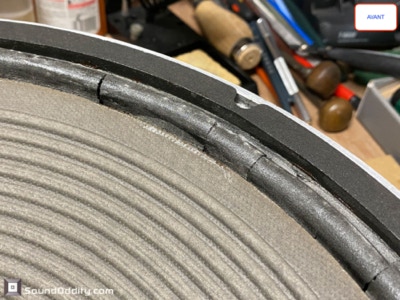

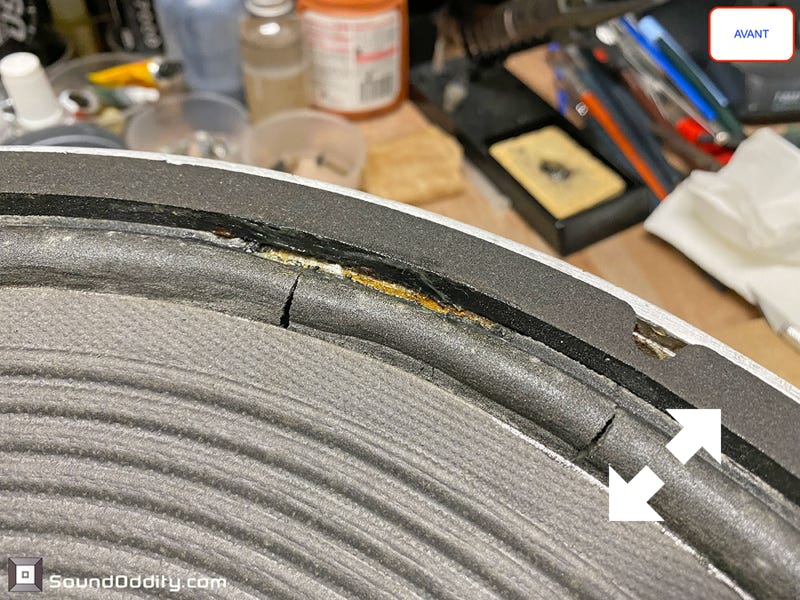

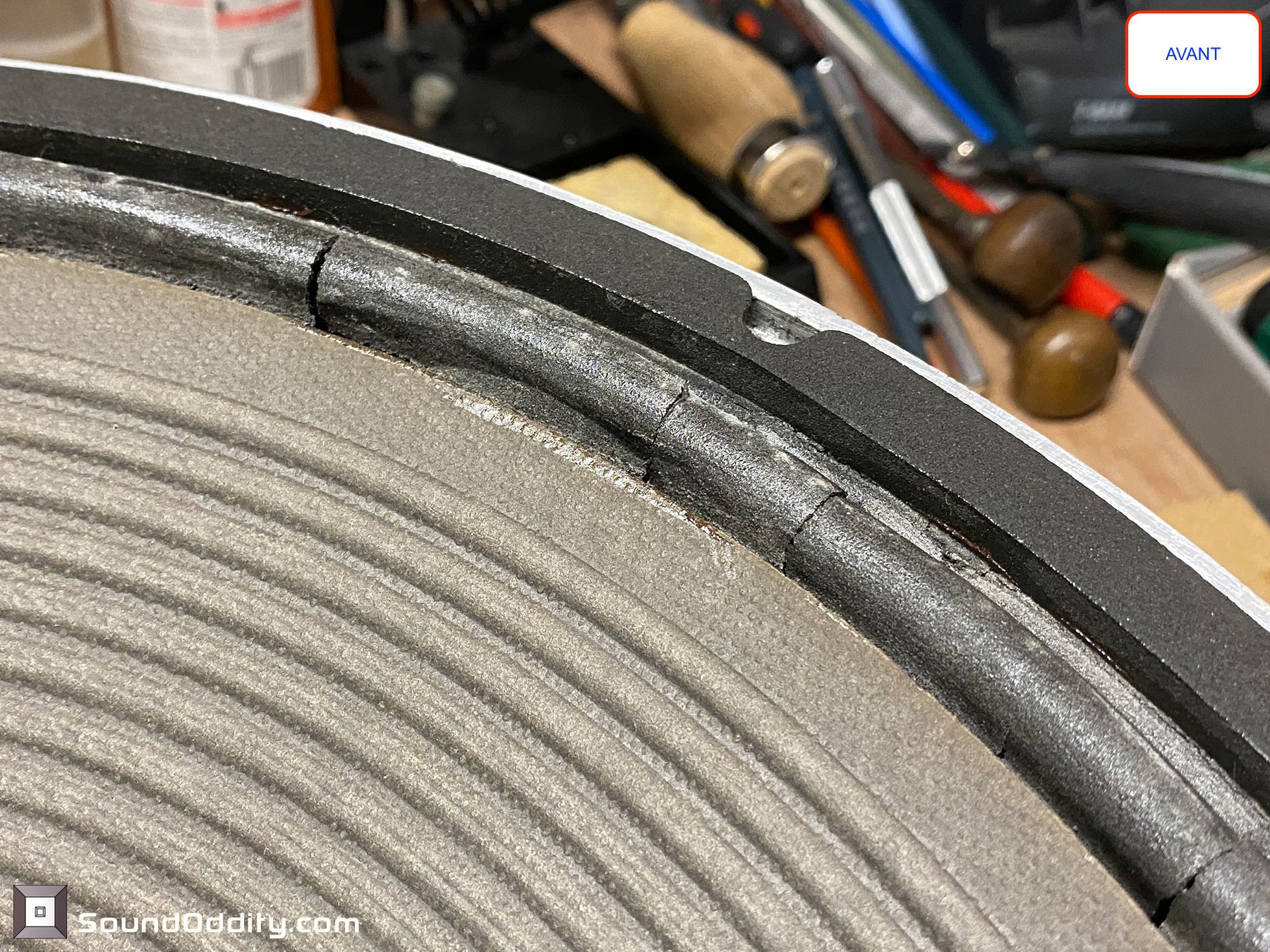

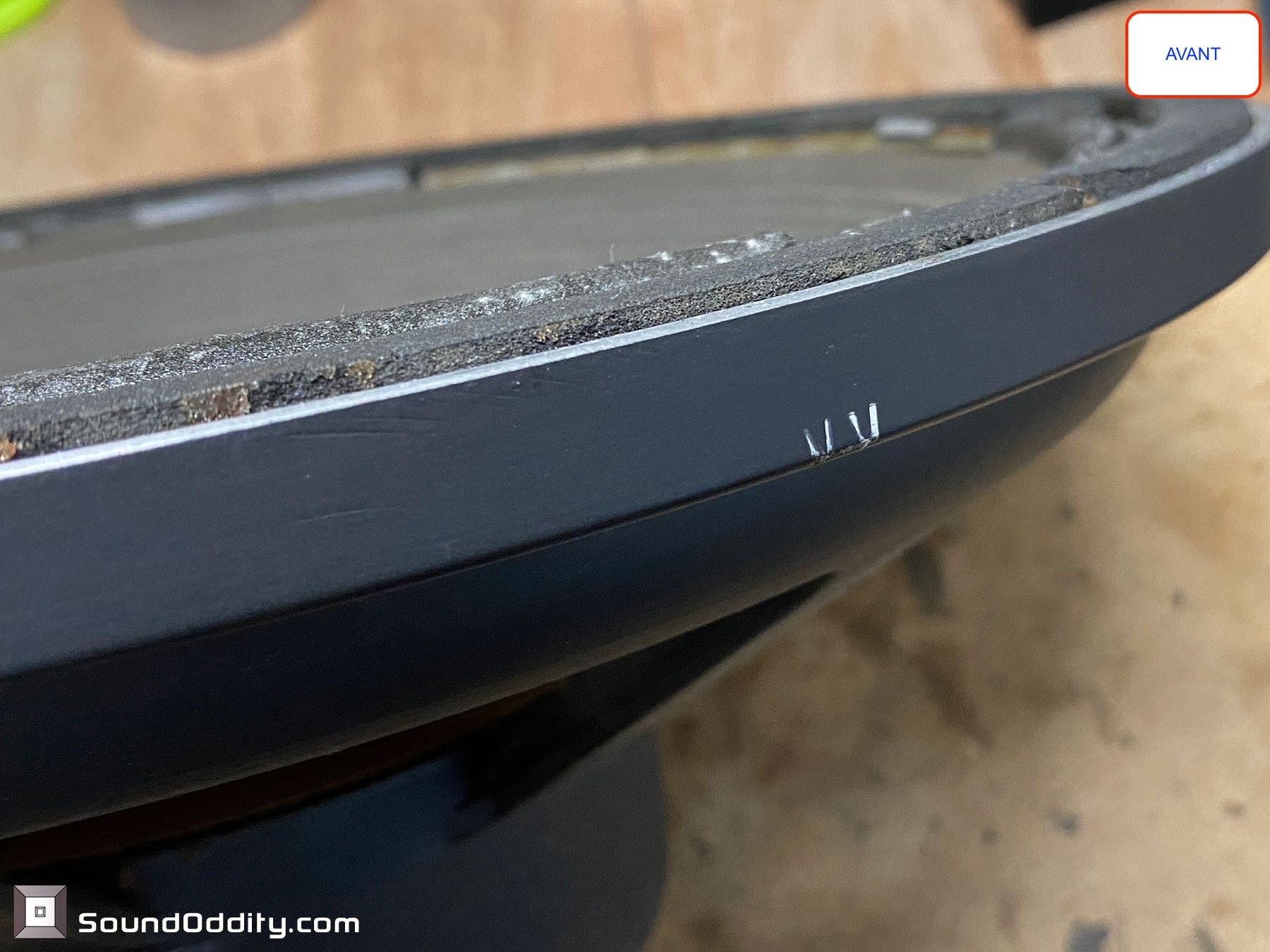

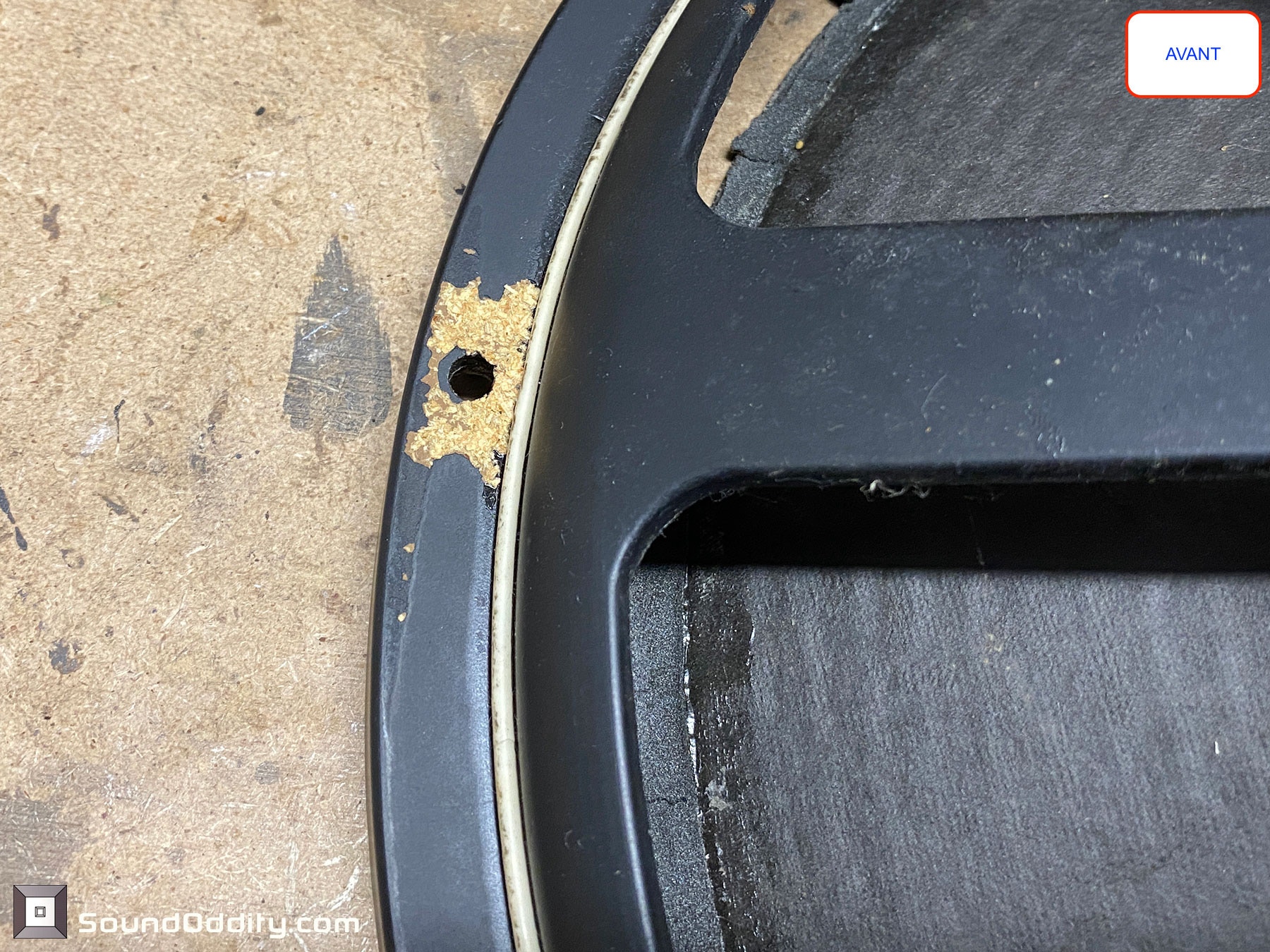

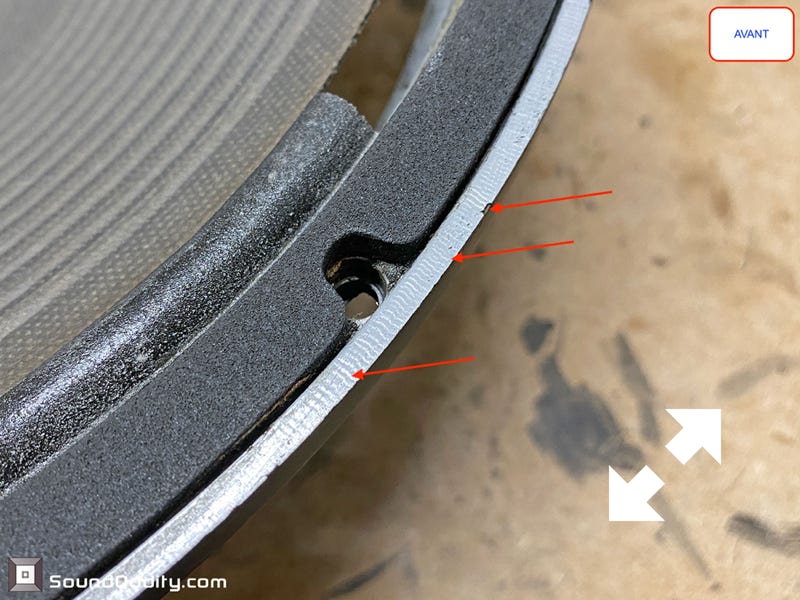

Avant restauration

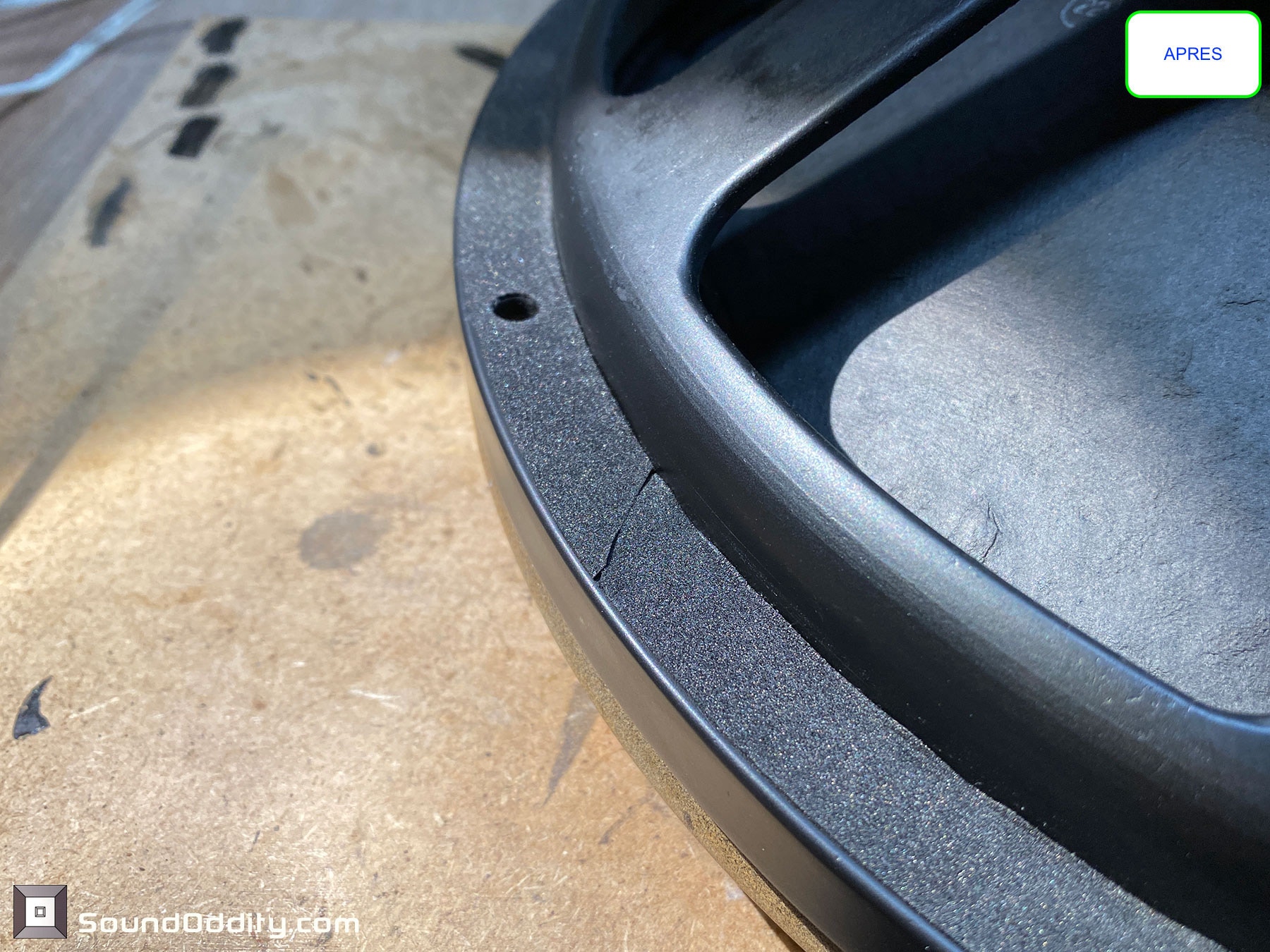

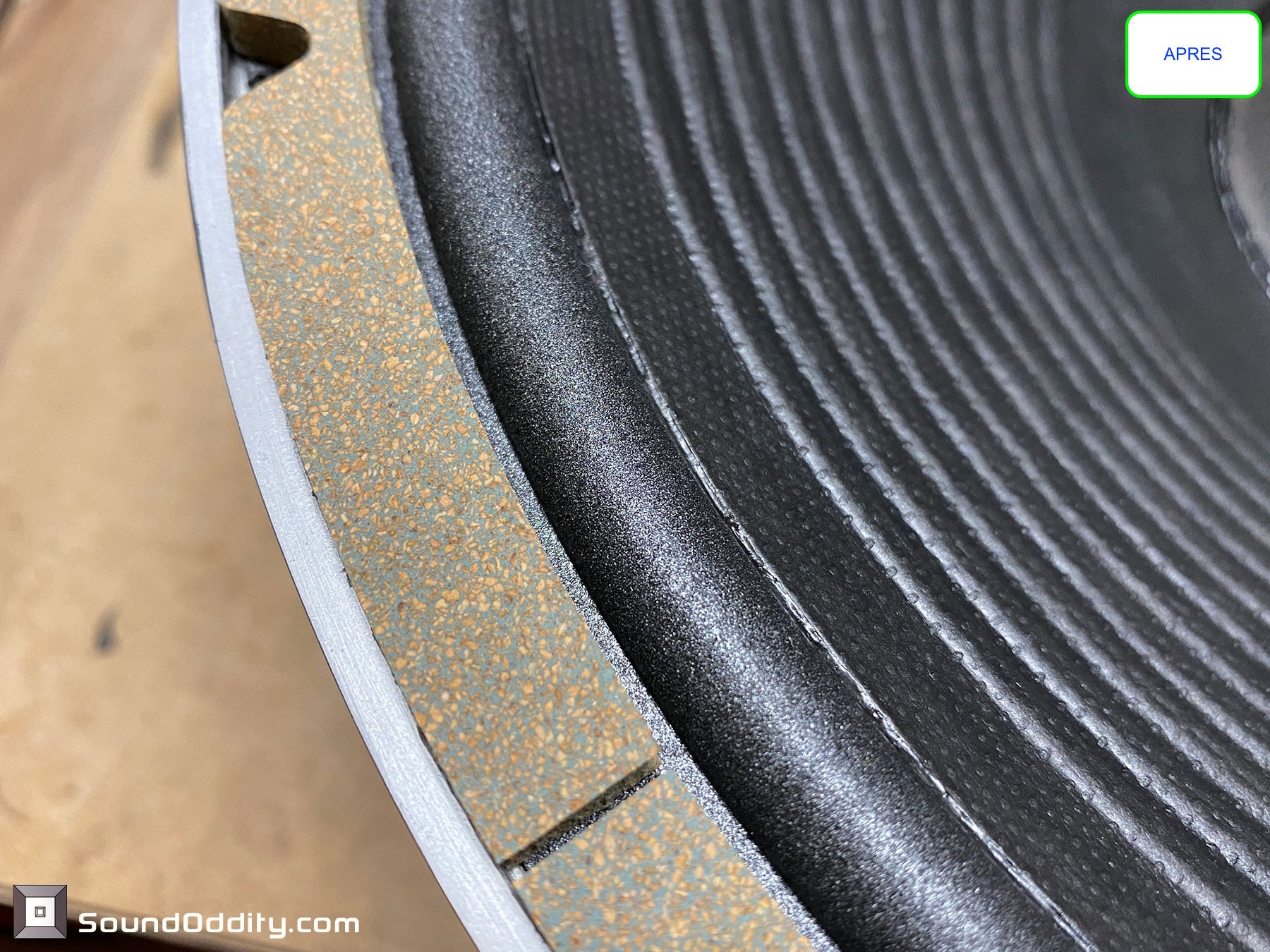

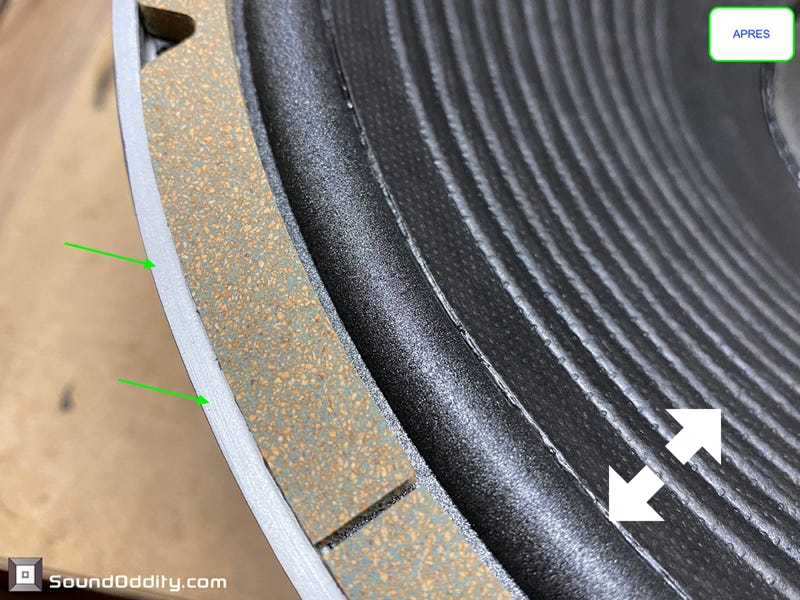

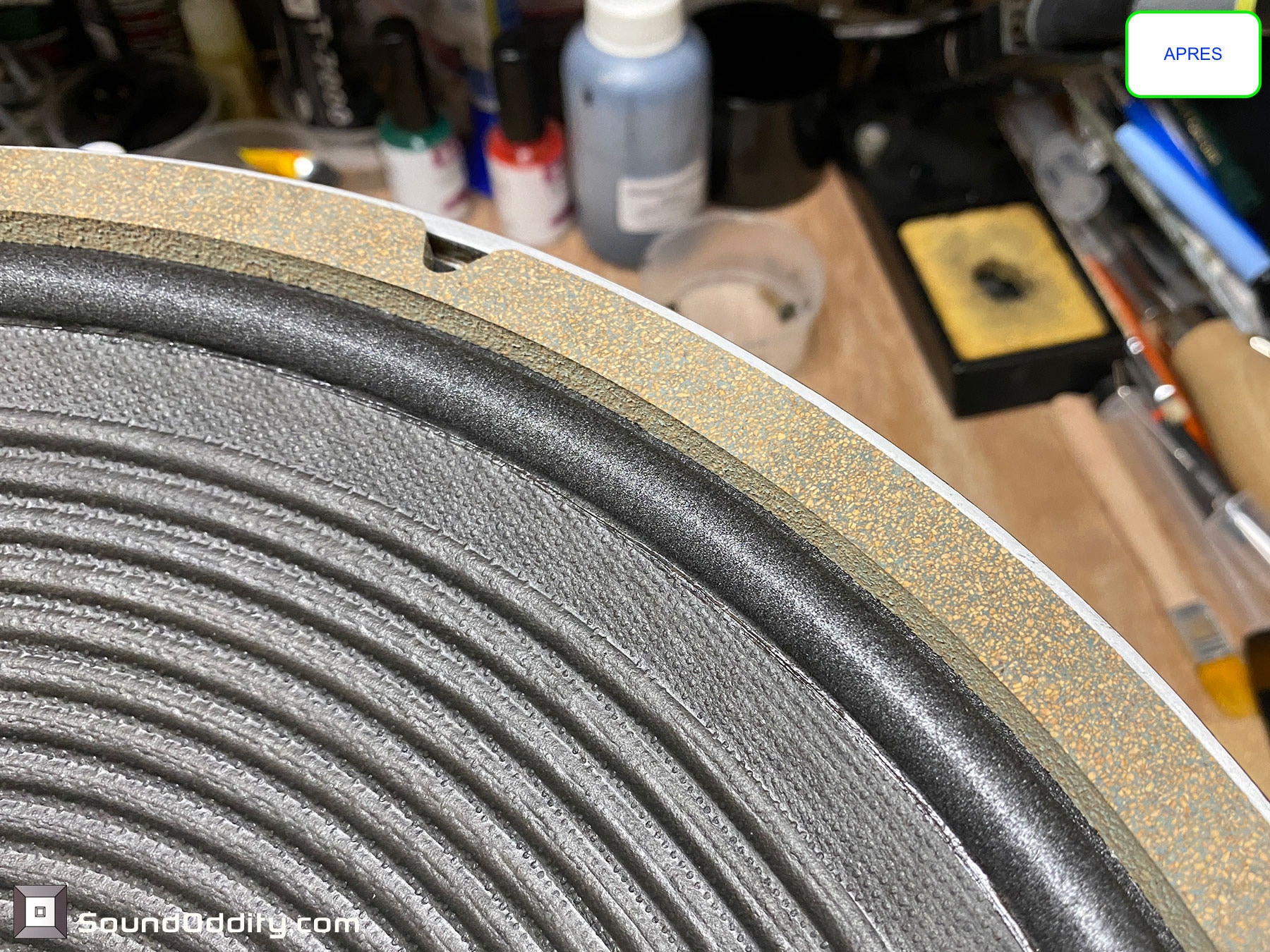

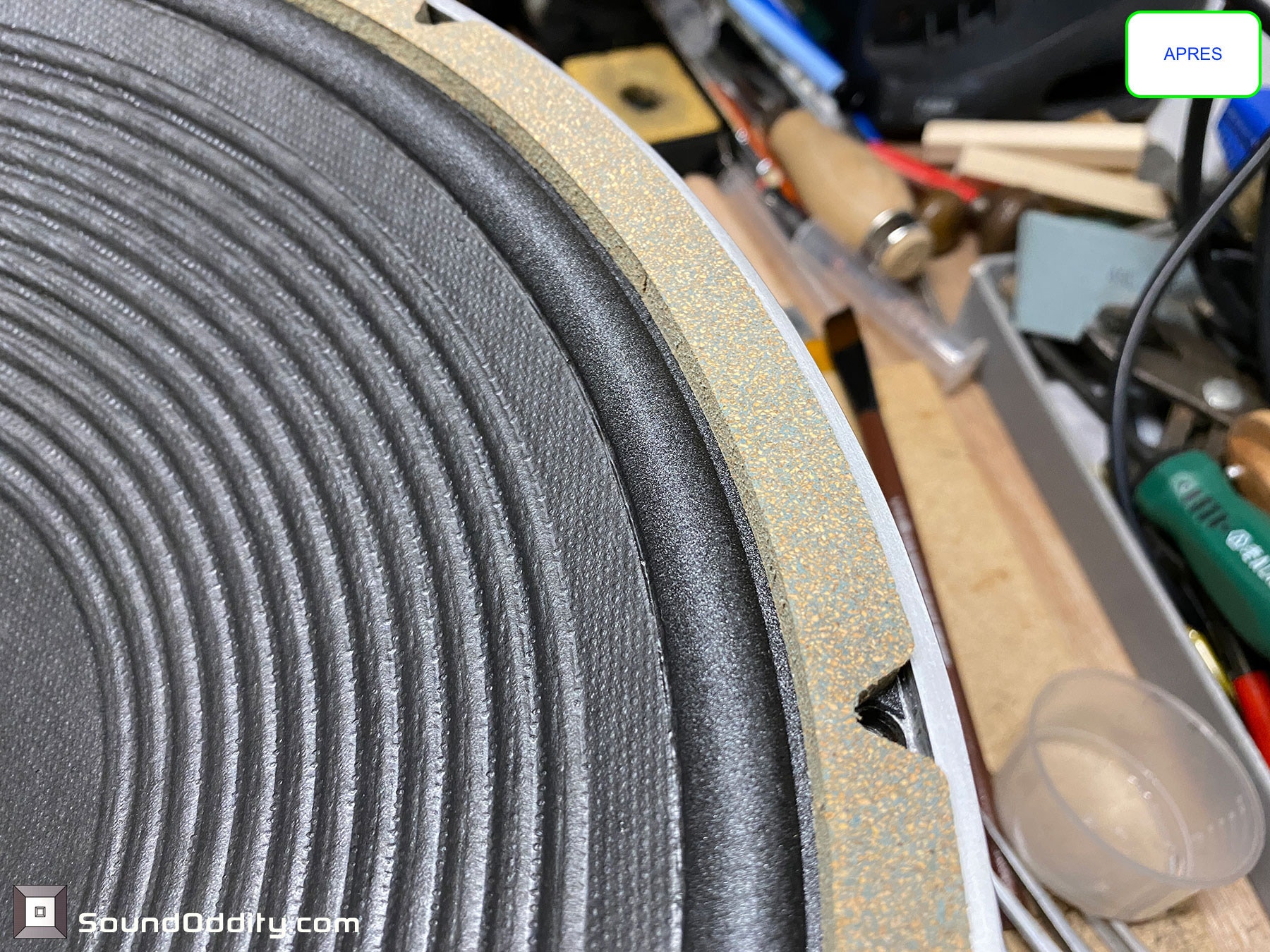

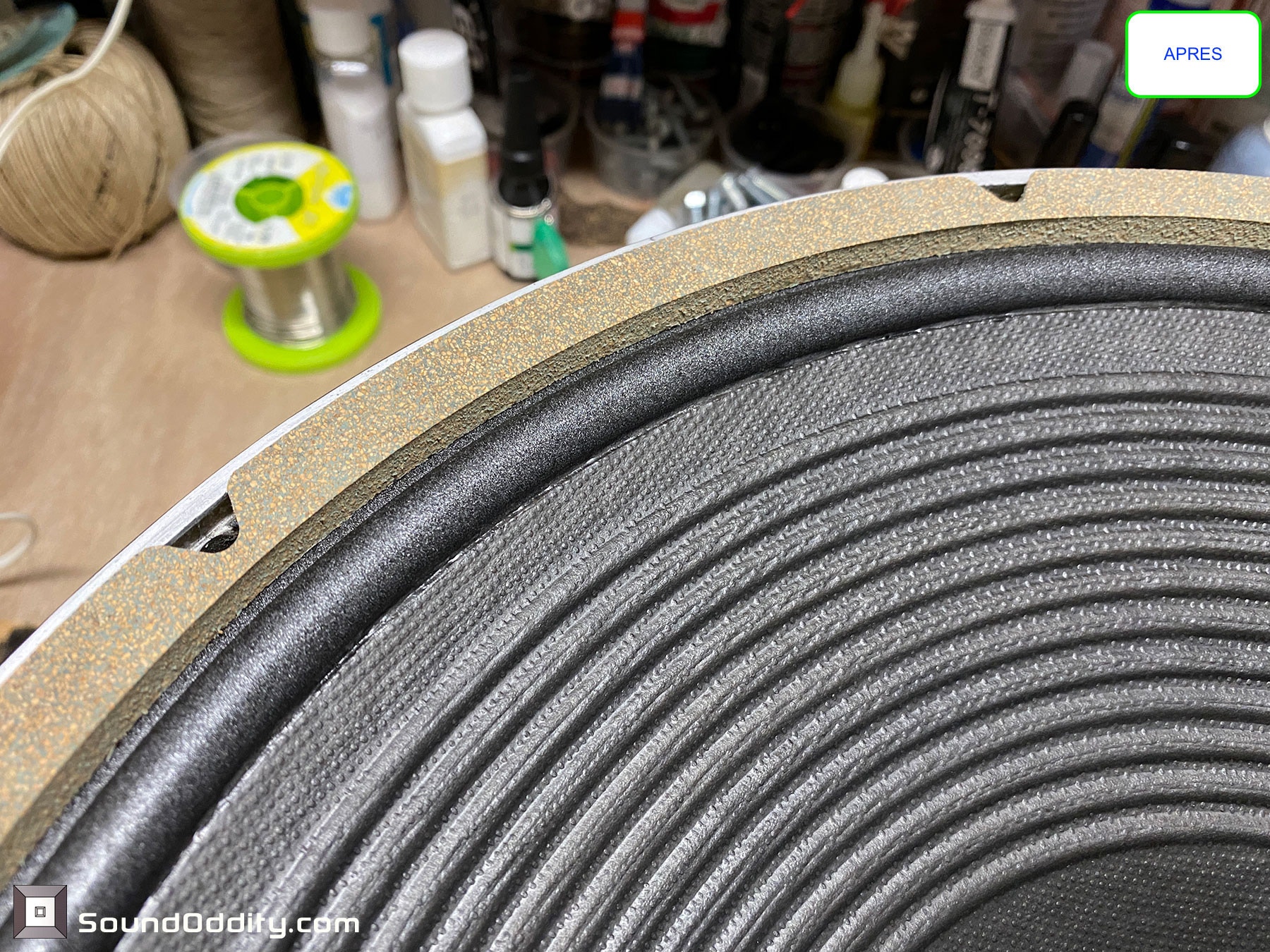

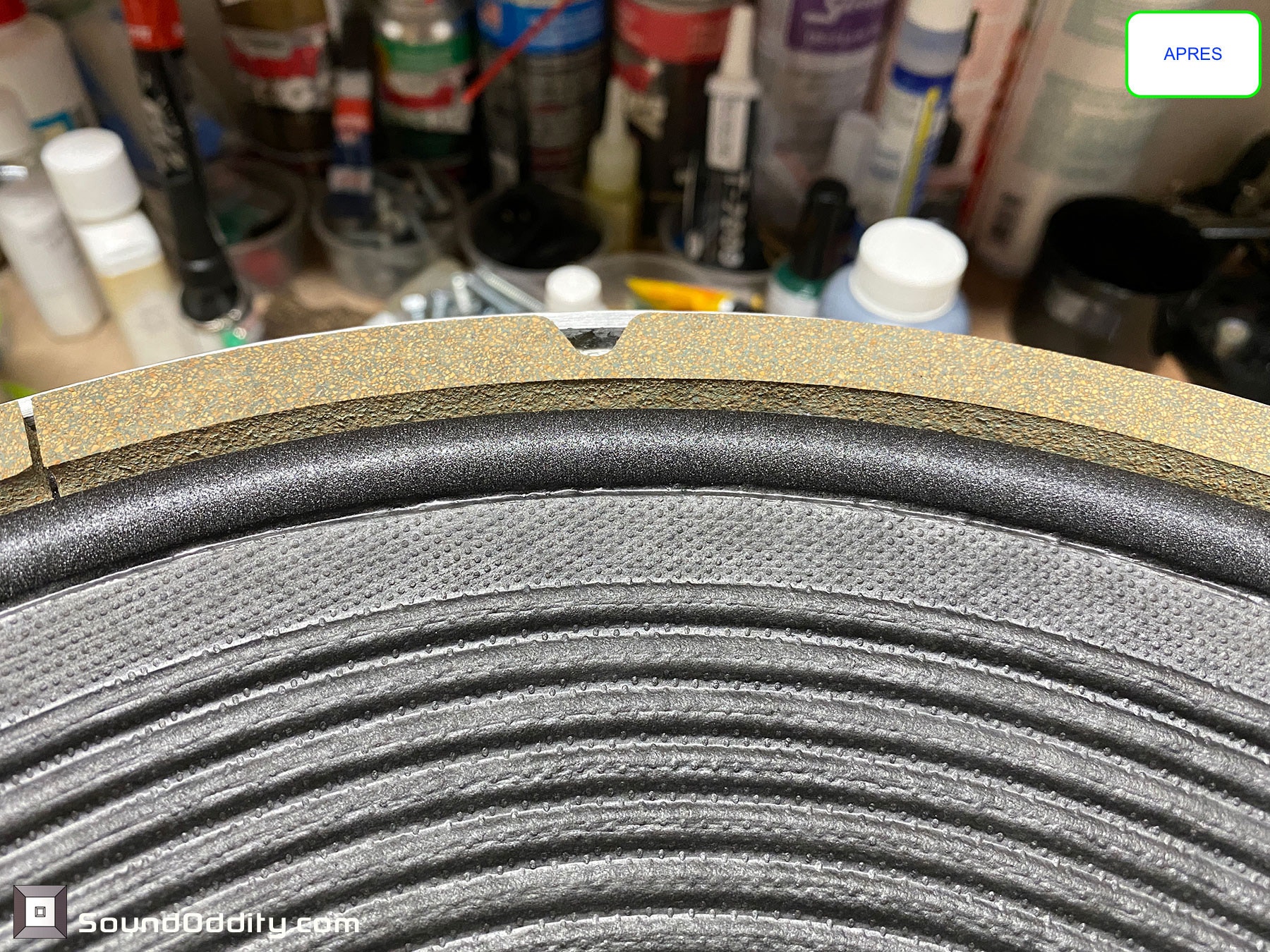

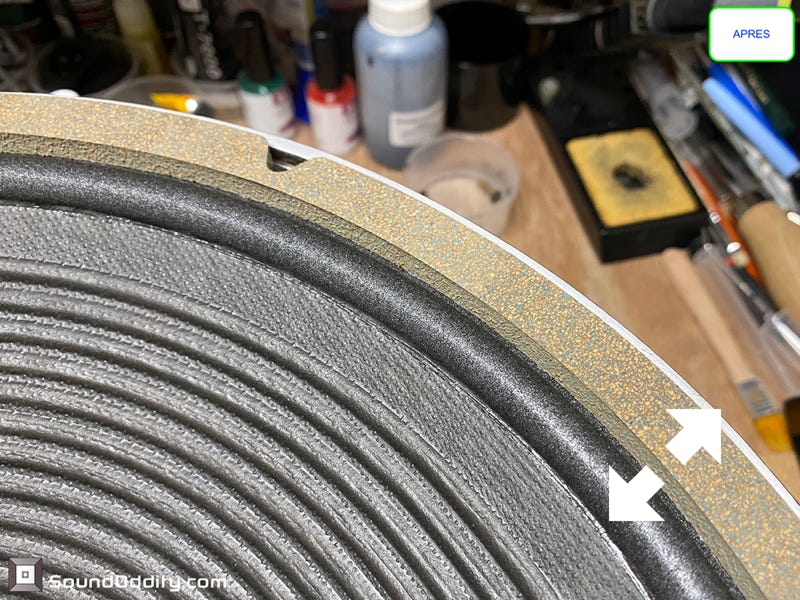

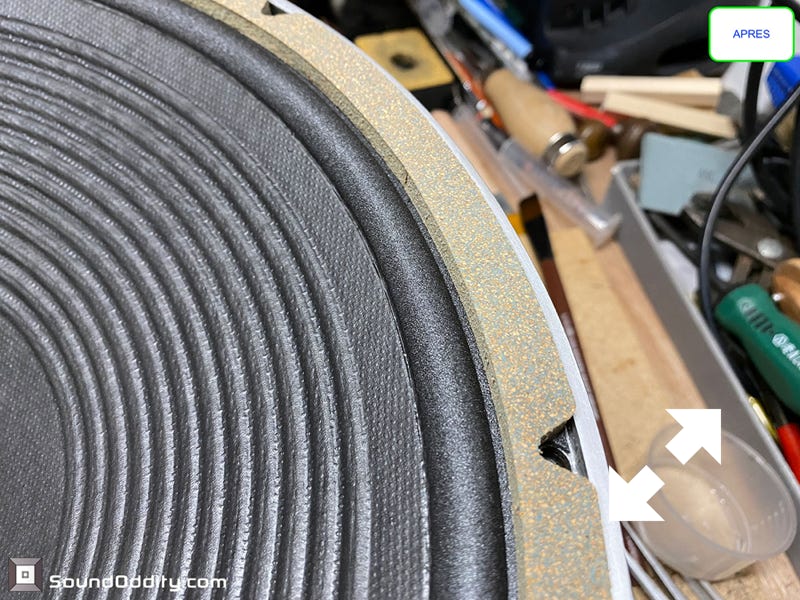

Après restauration : Gaskets haut de gamme en liège, ça sent bon !

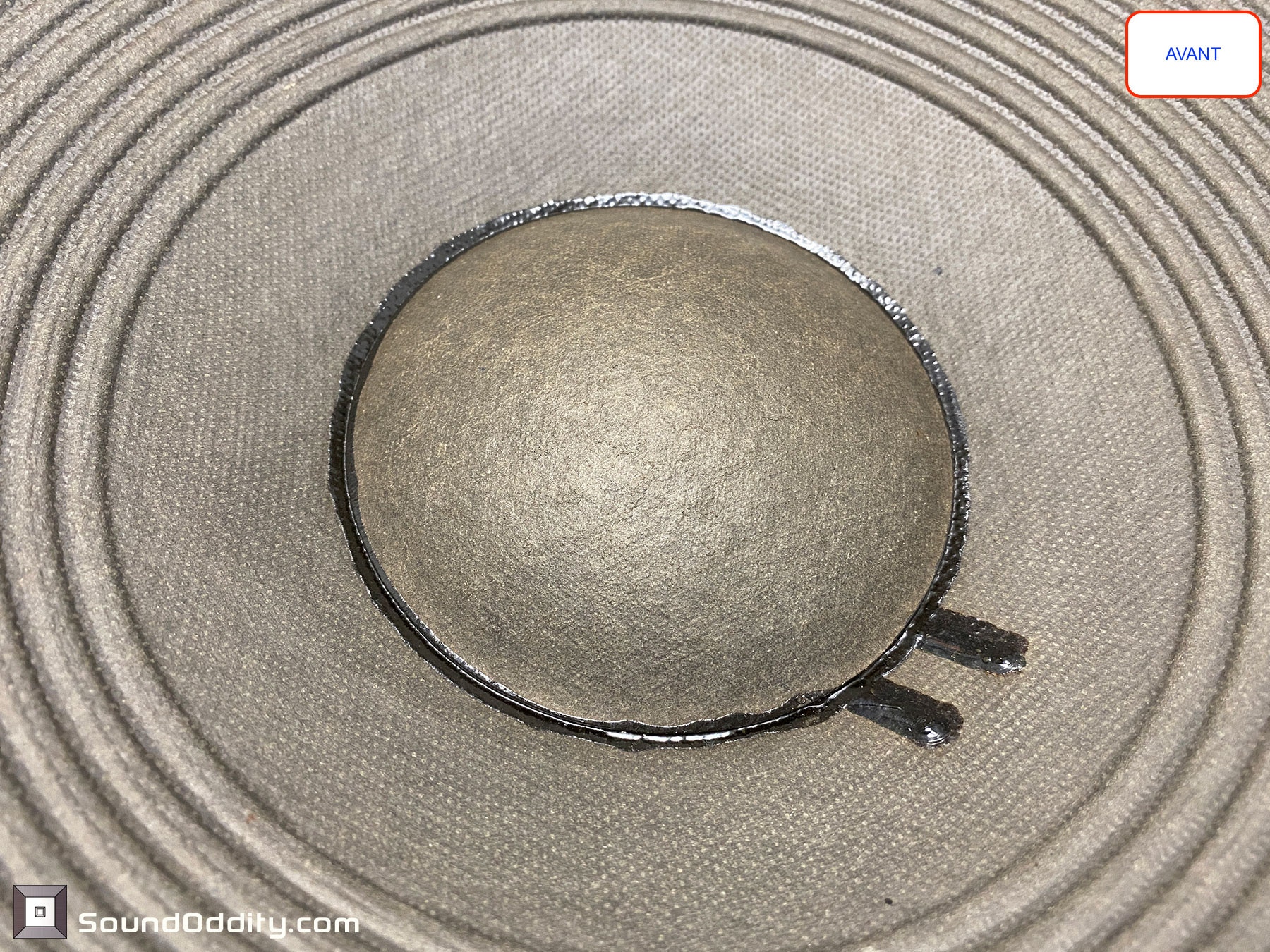

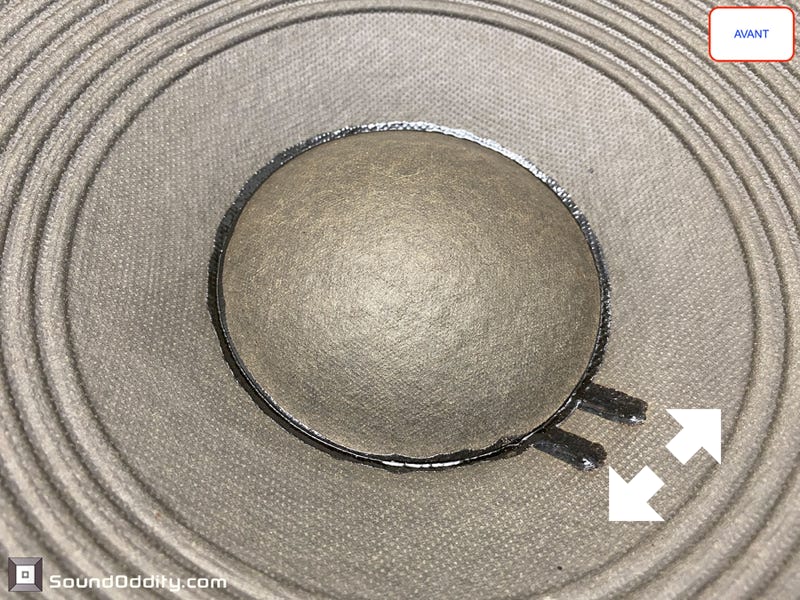

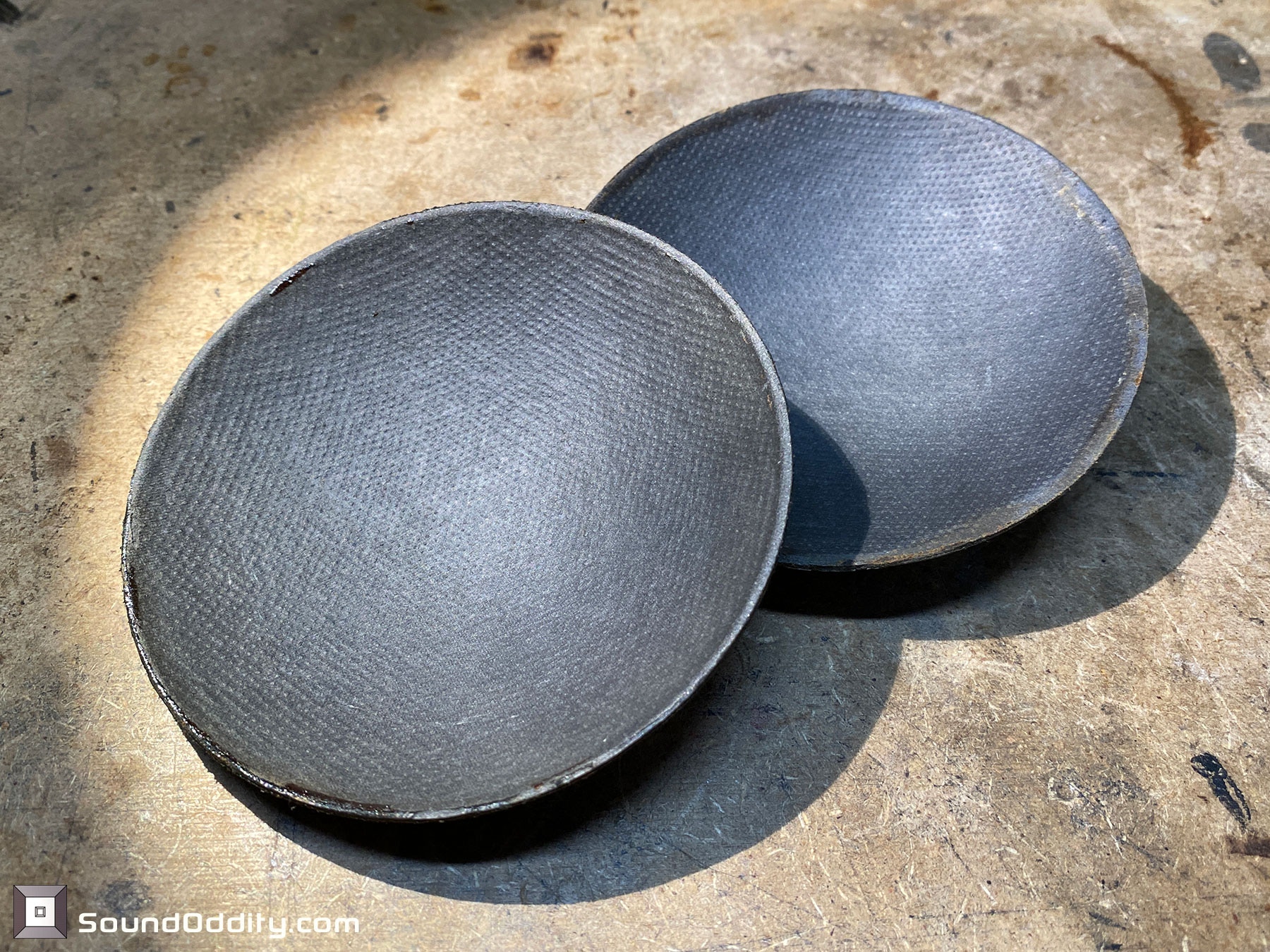

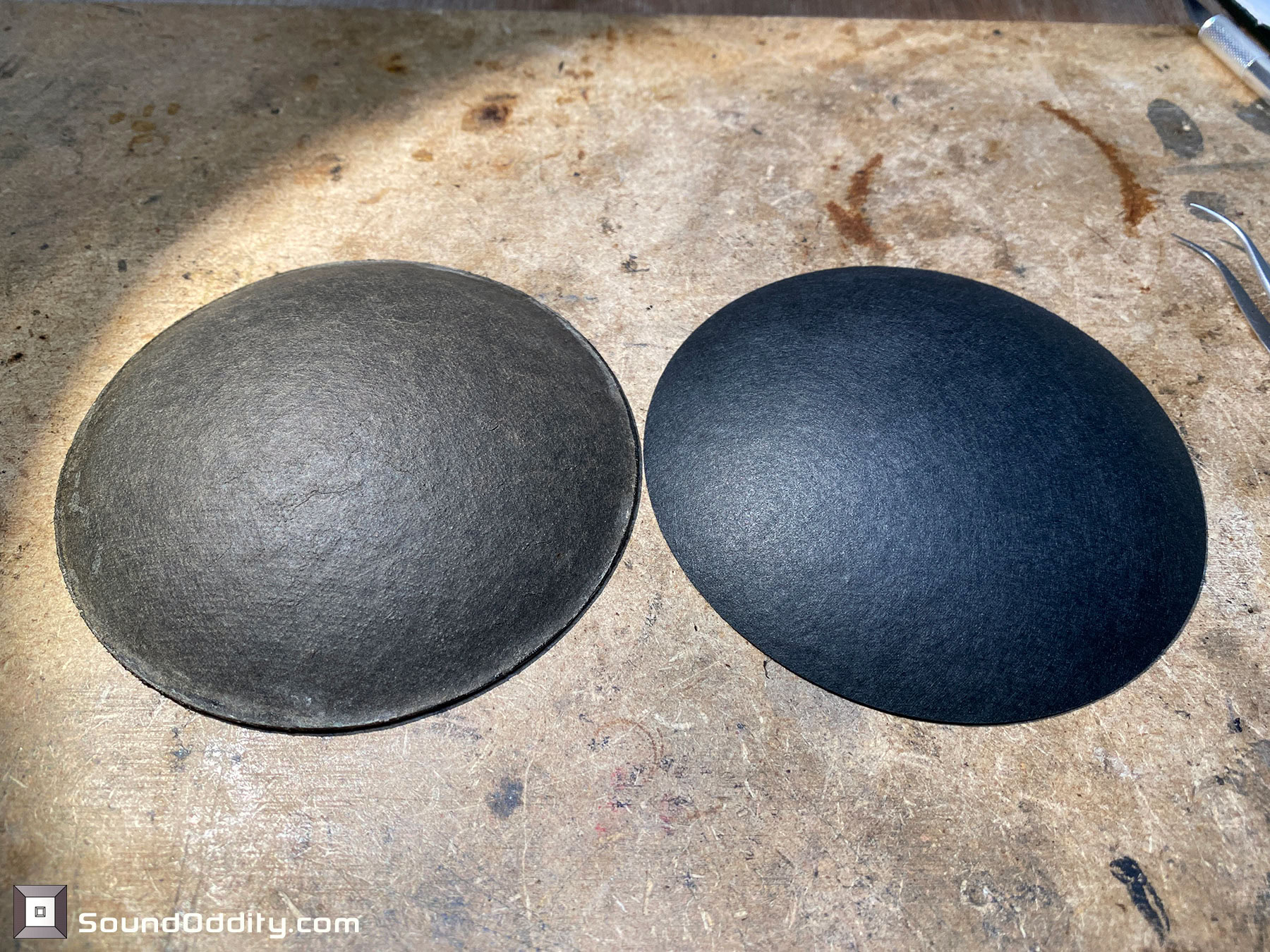

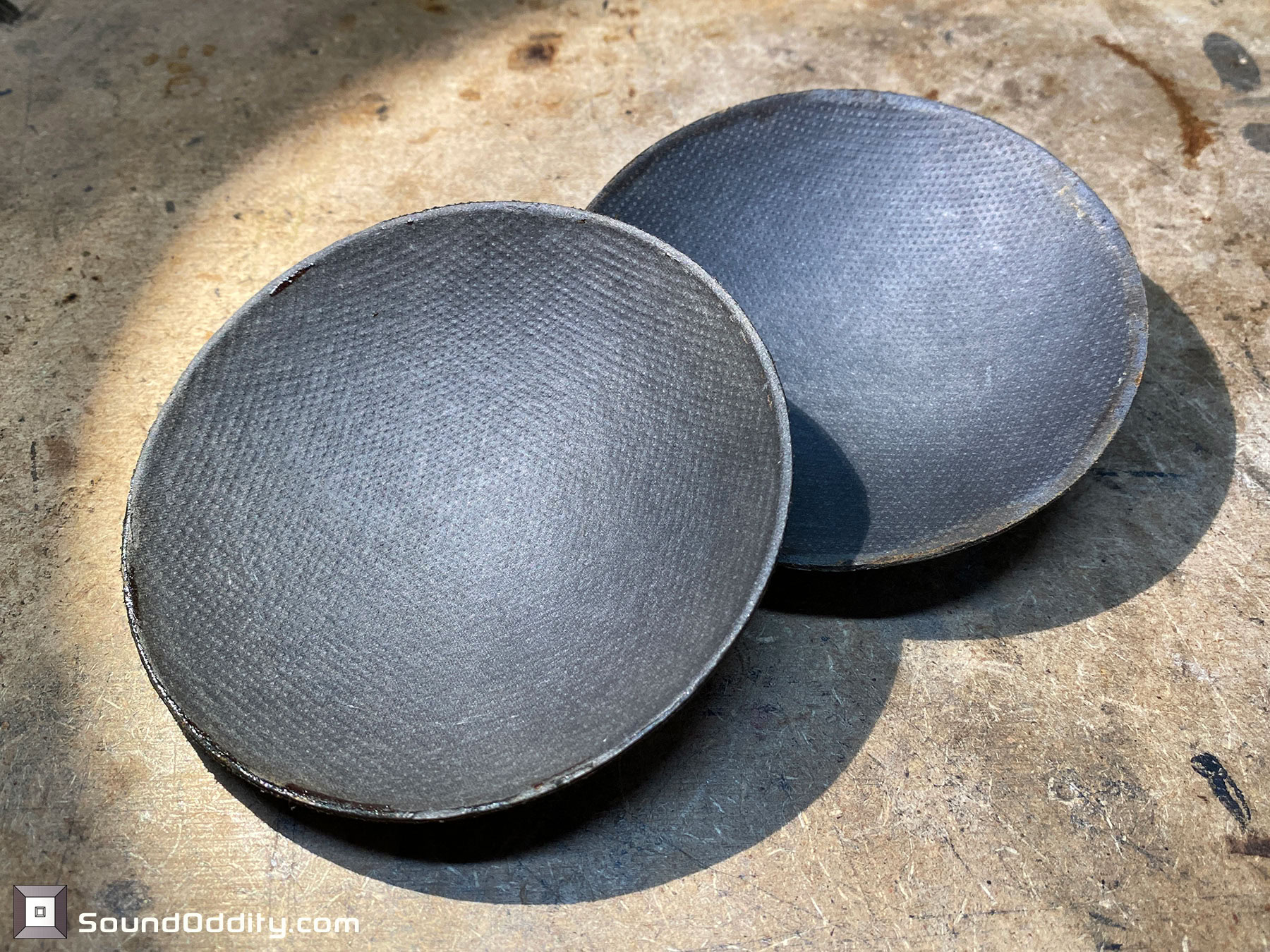

Avant restauration : Collage d’origine du dome

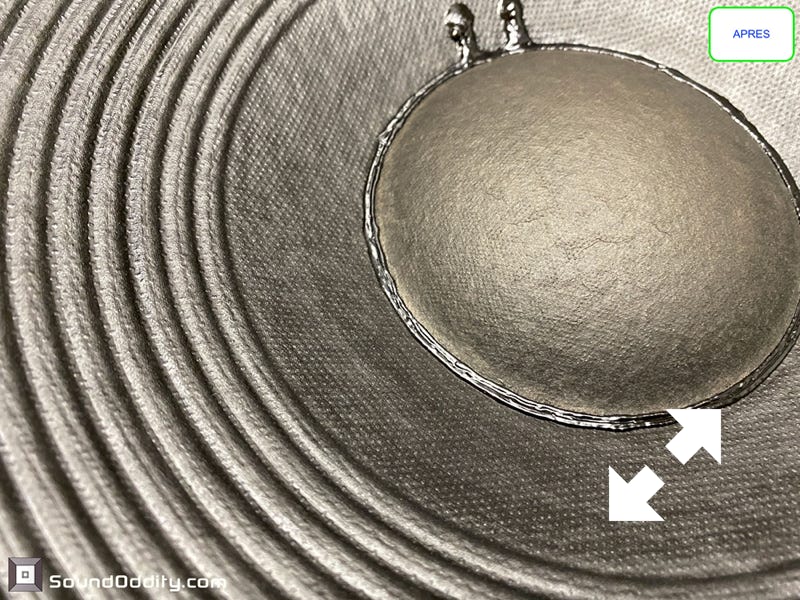

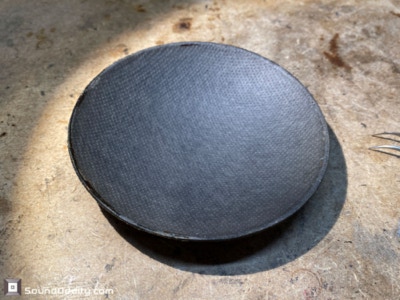

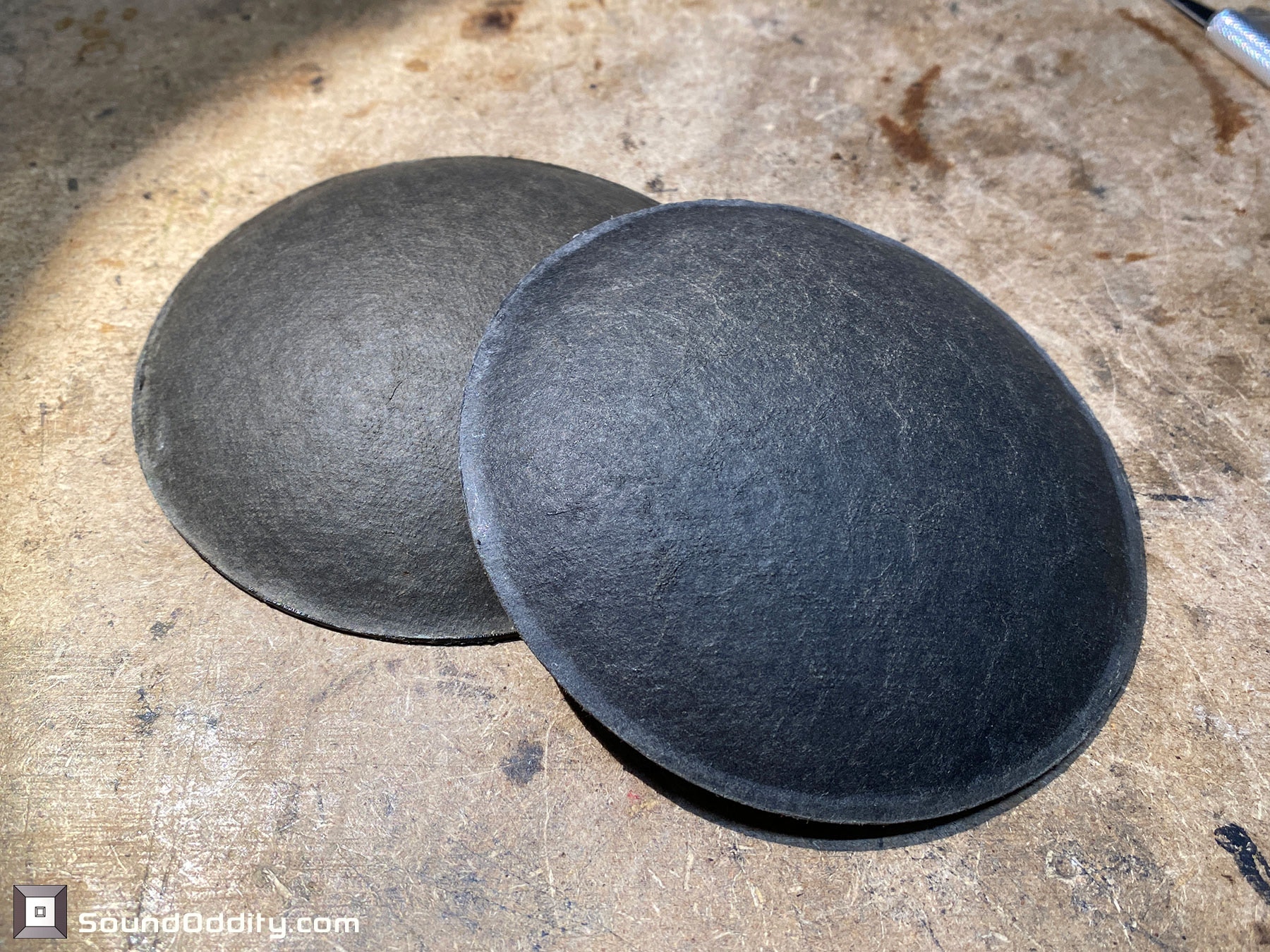

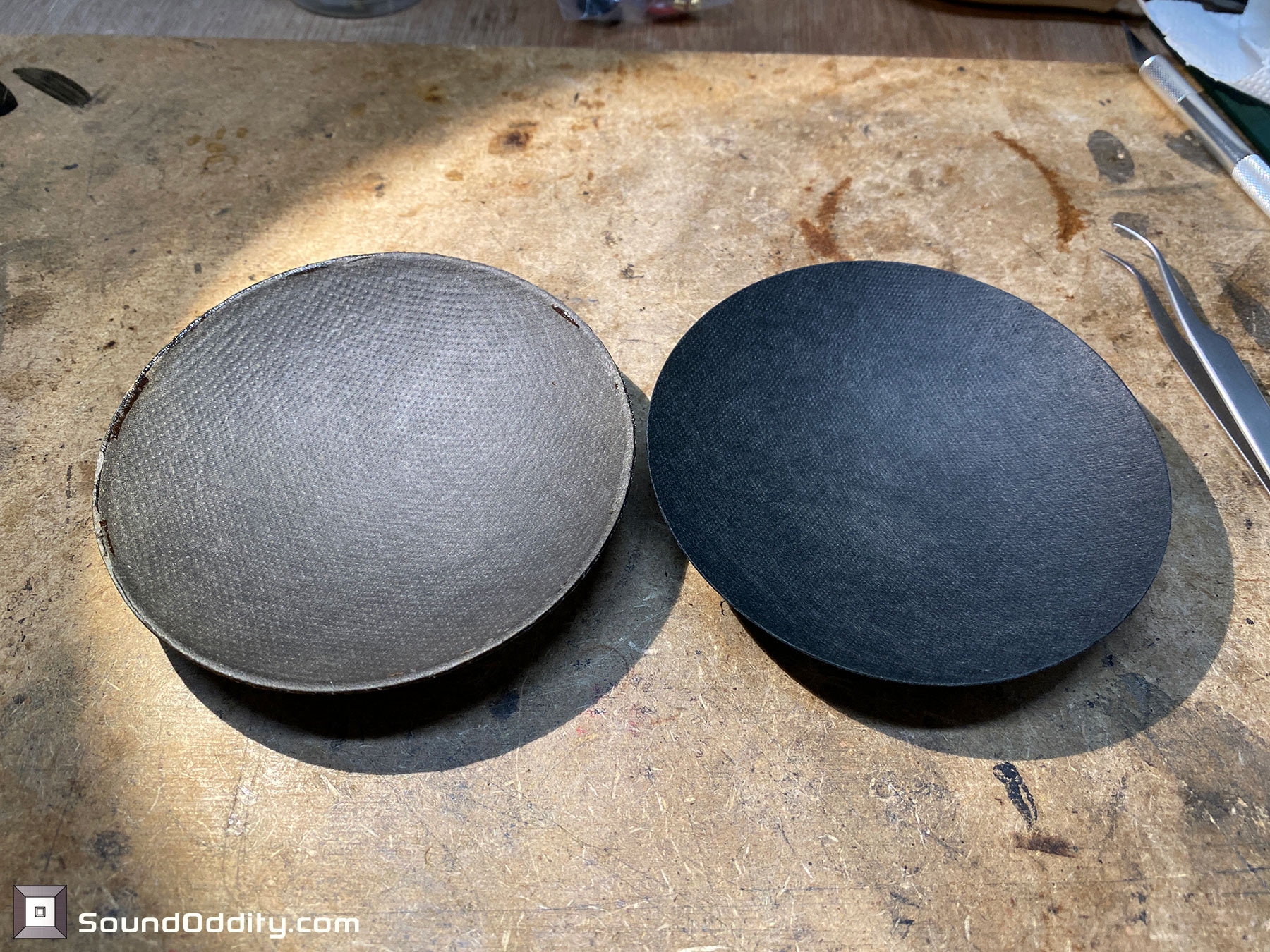

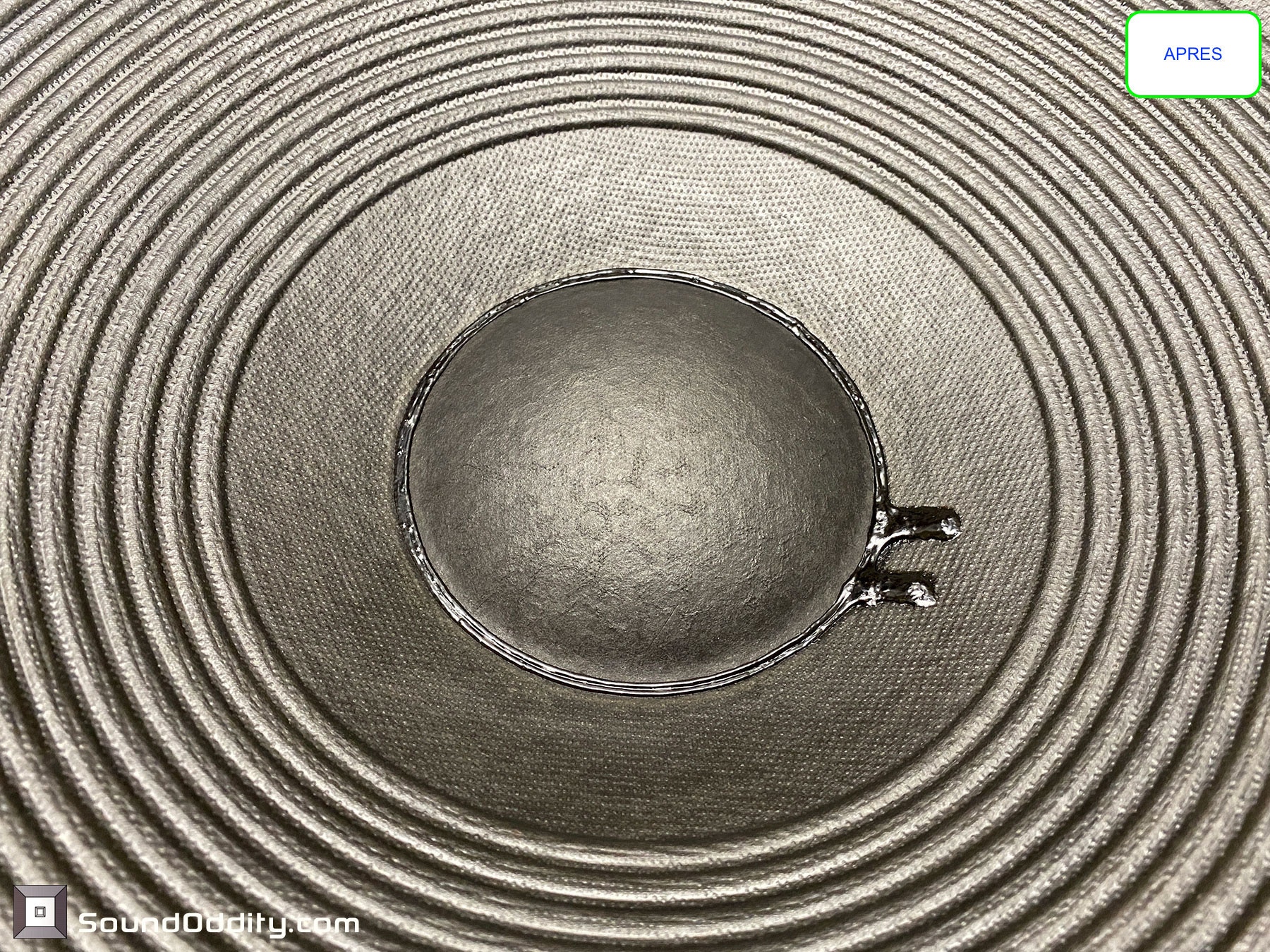

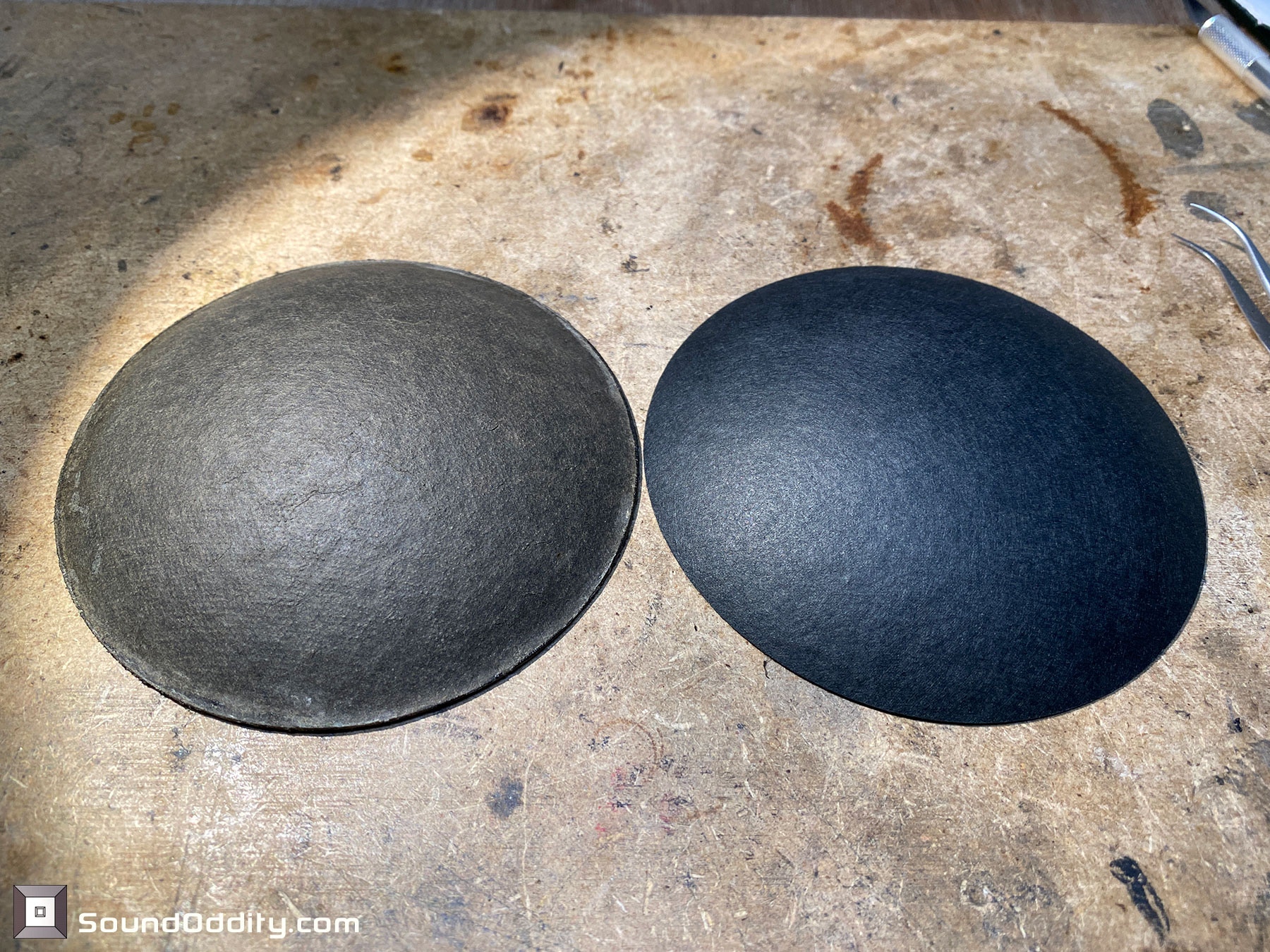

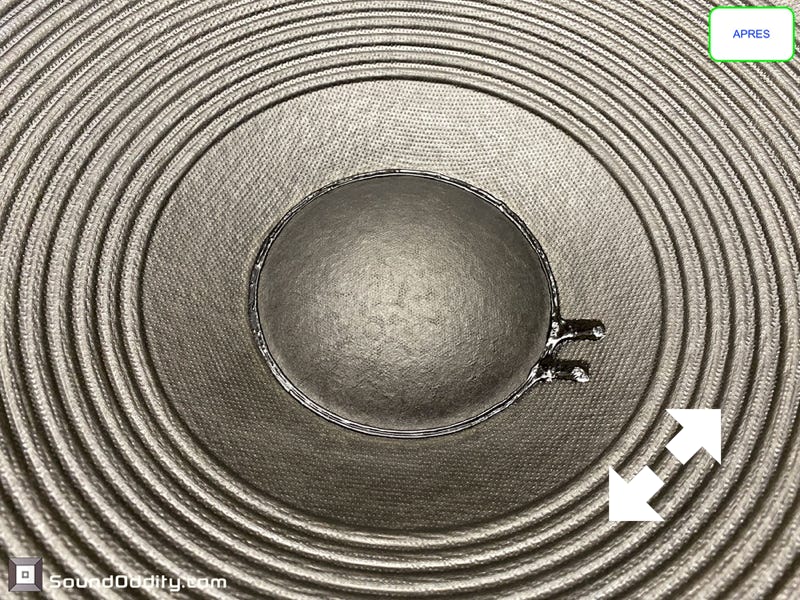

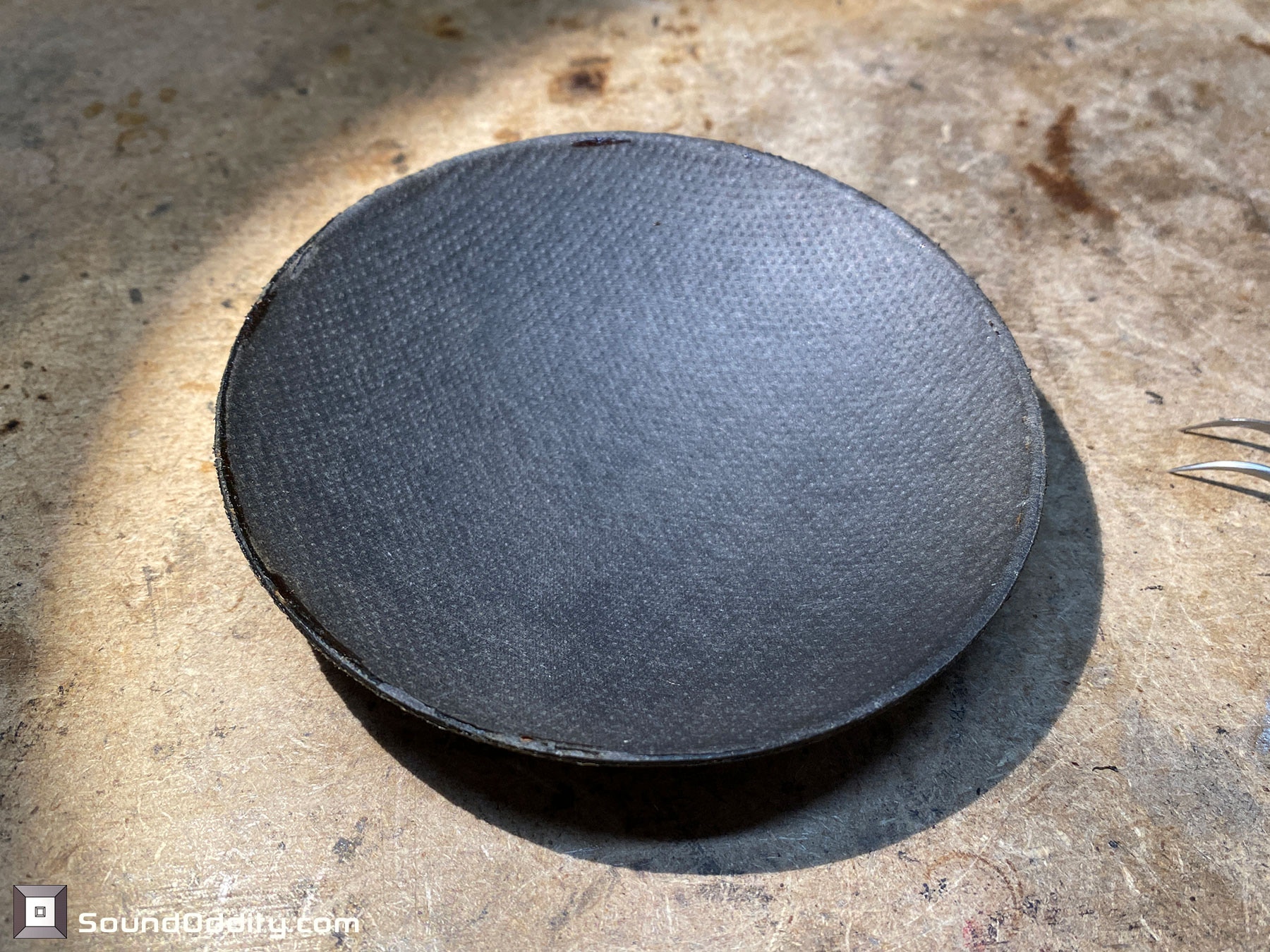

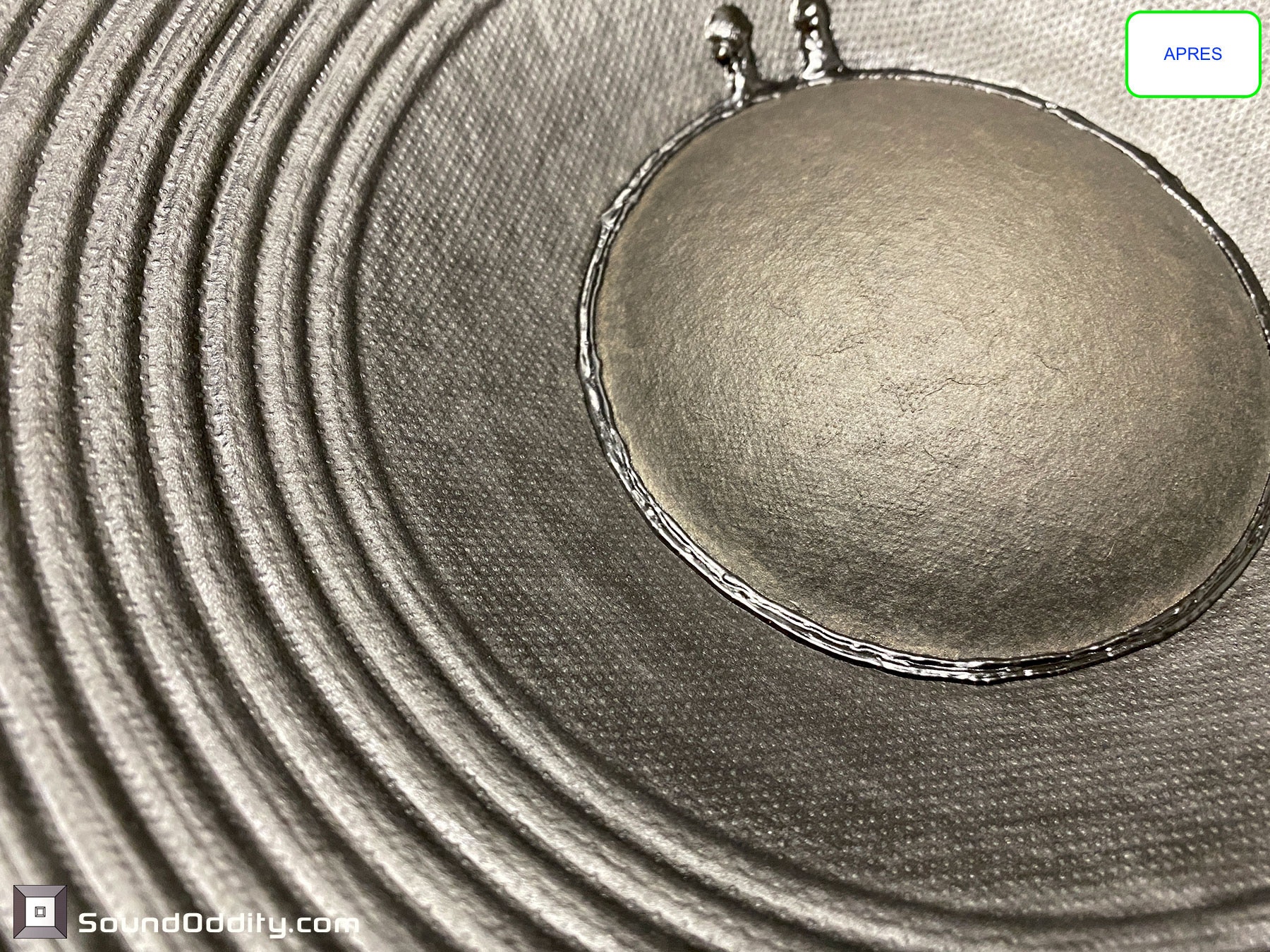

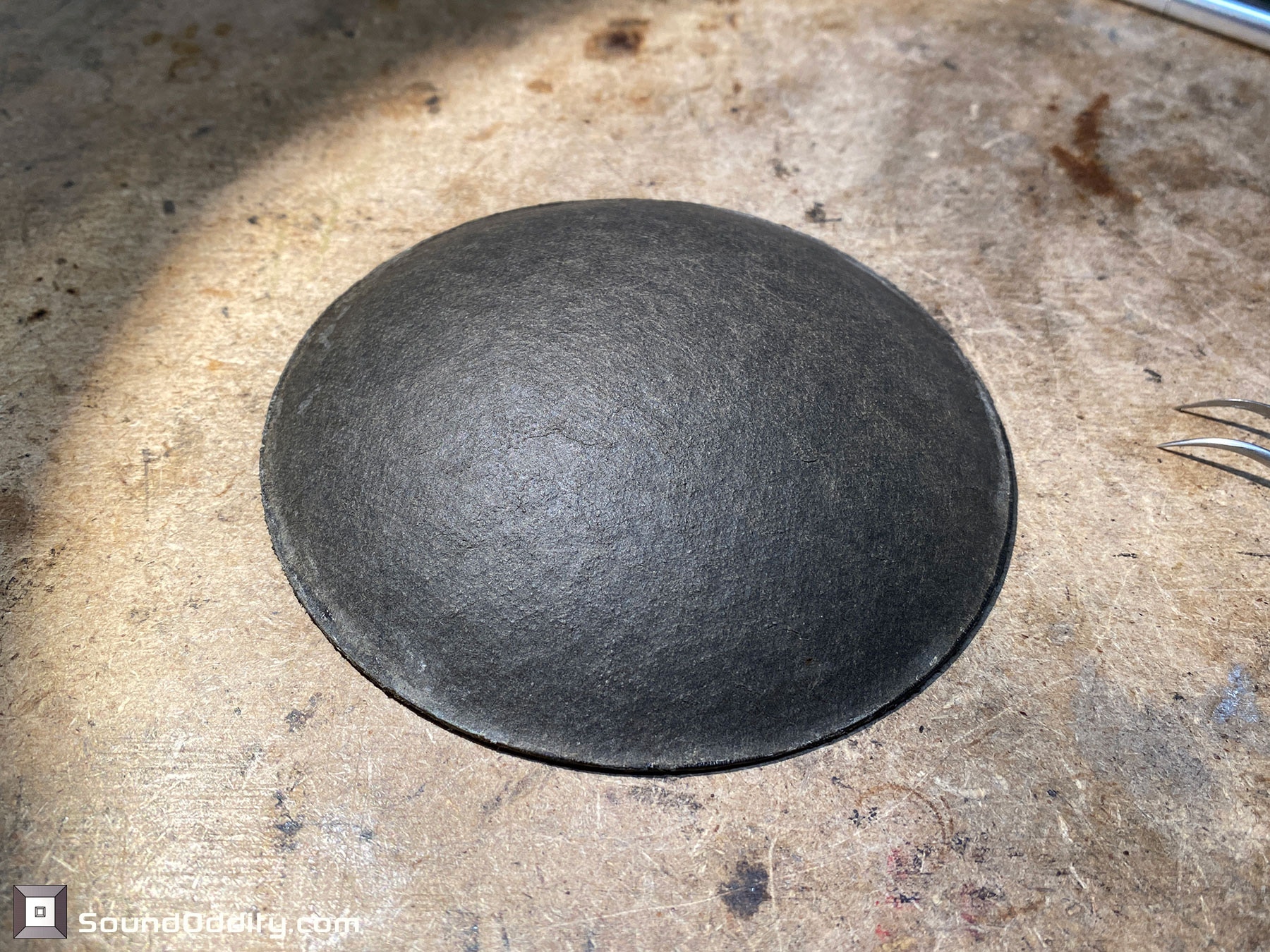

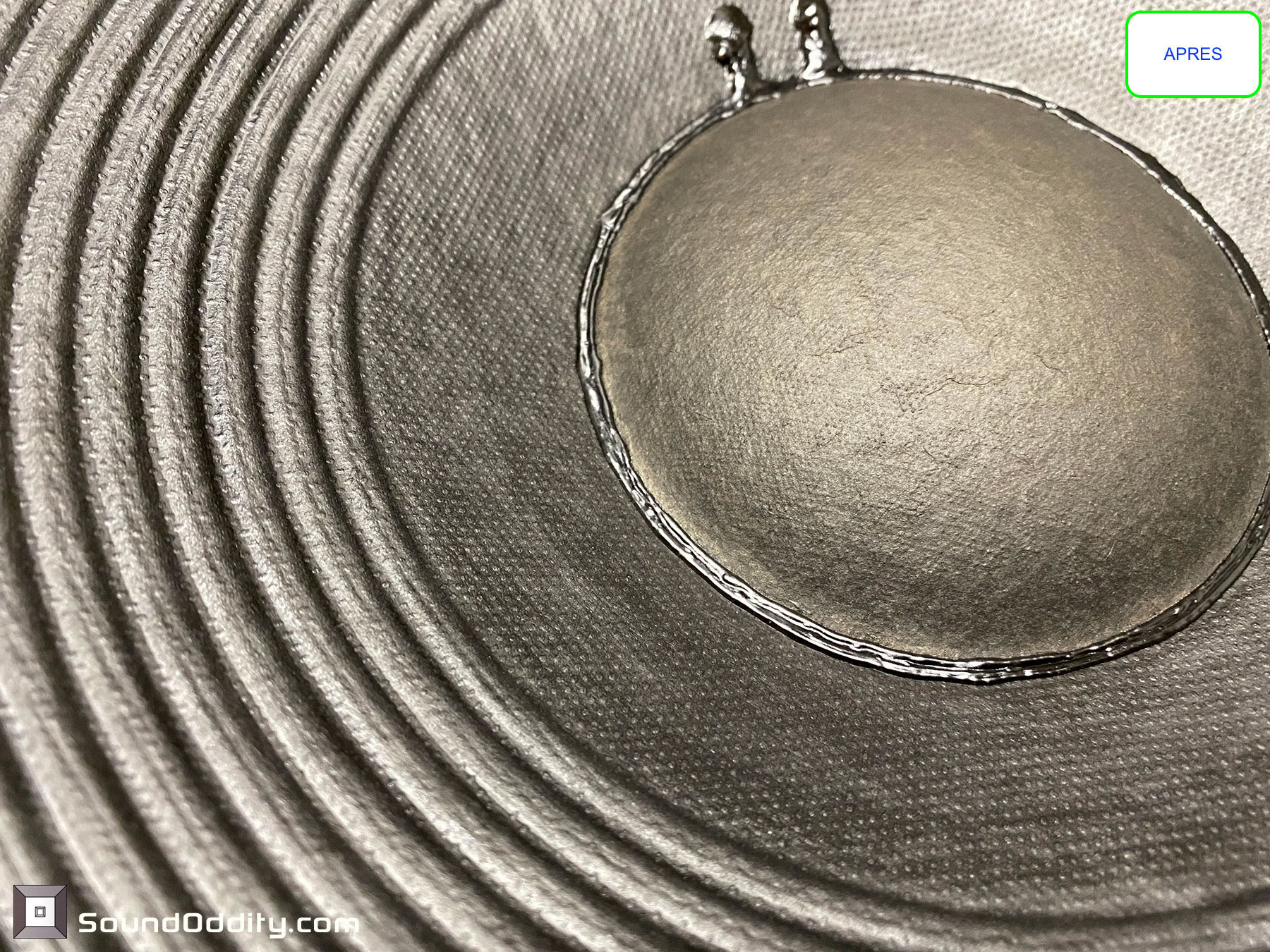

Après restauration : Recollage du dome d’origine Sound Oddity

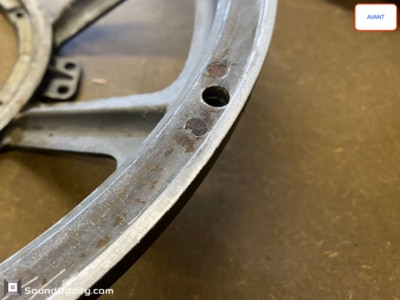

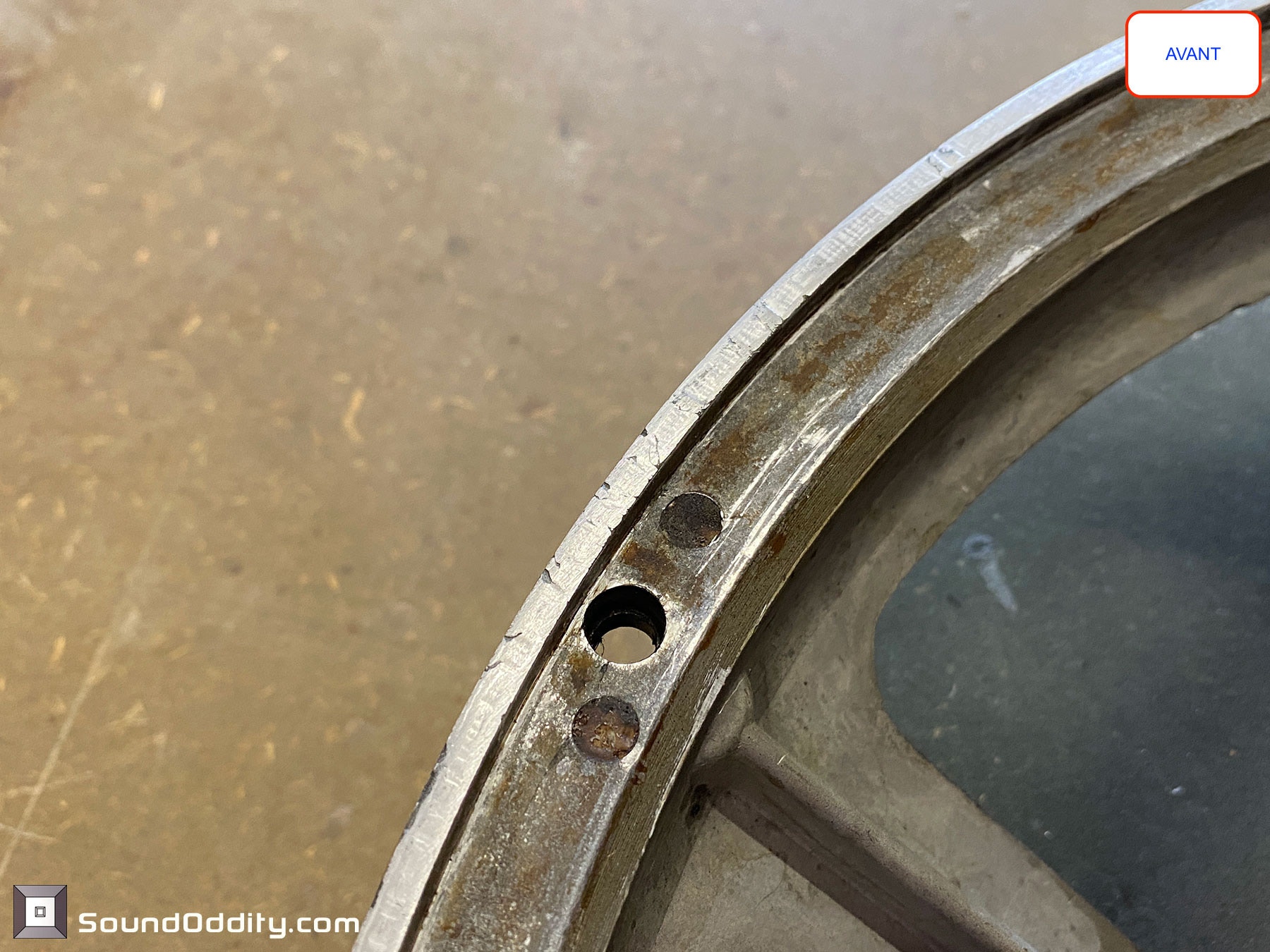

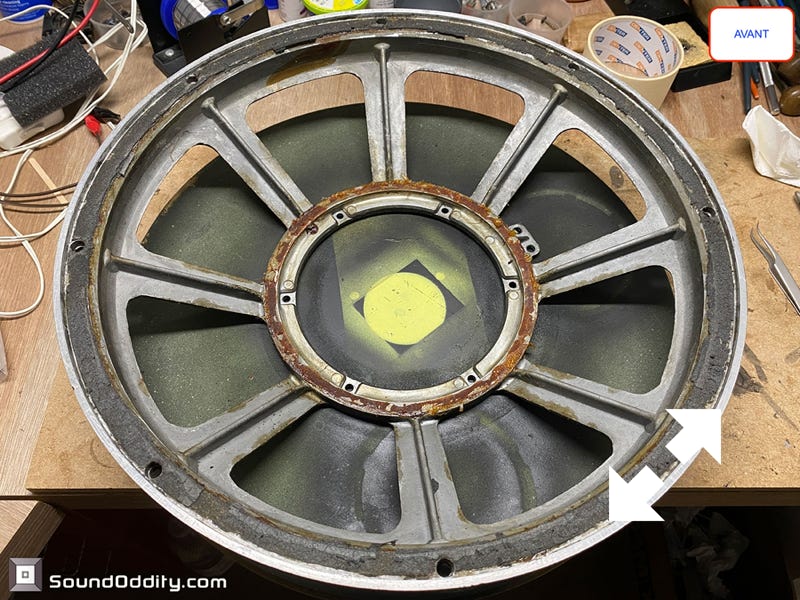

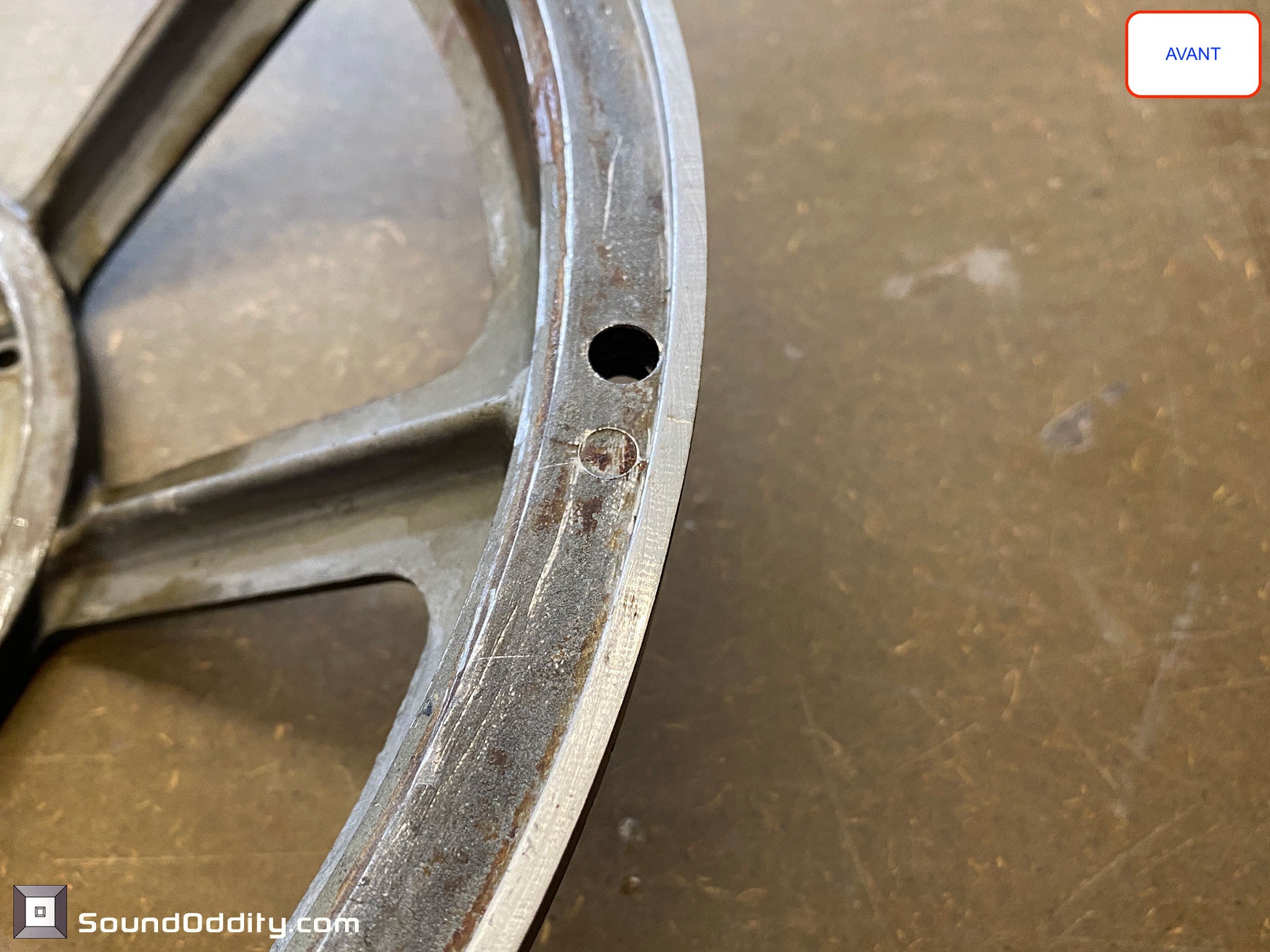

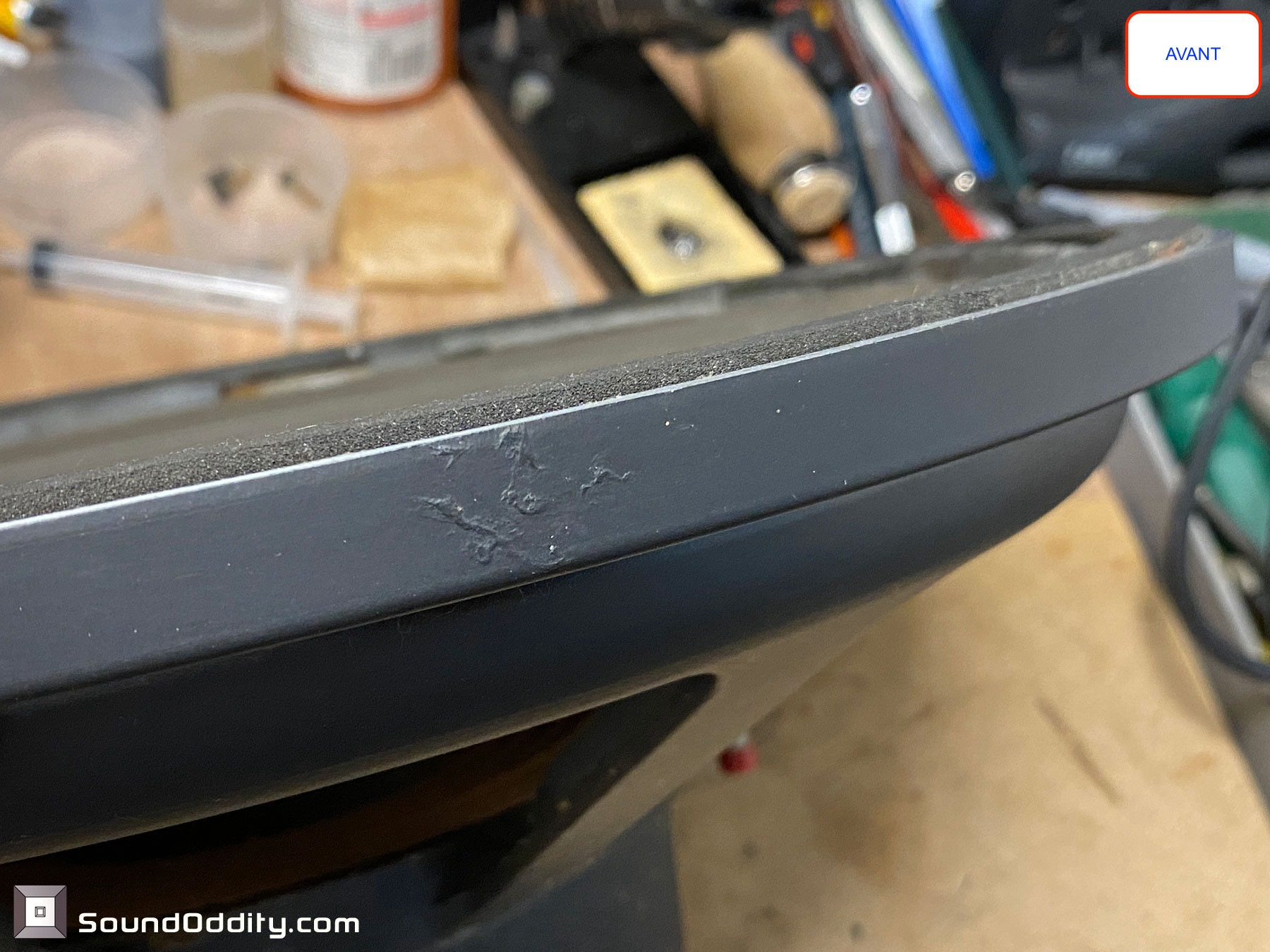

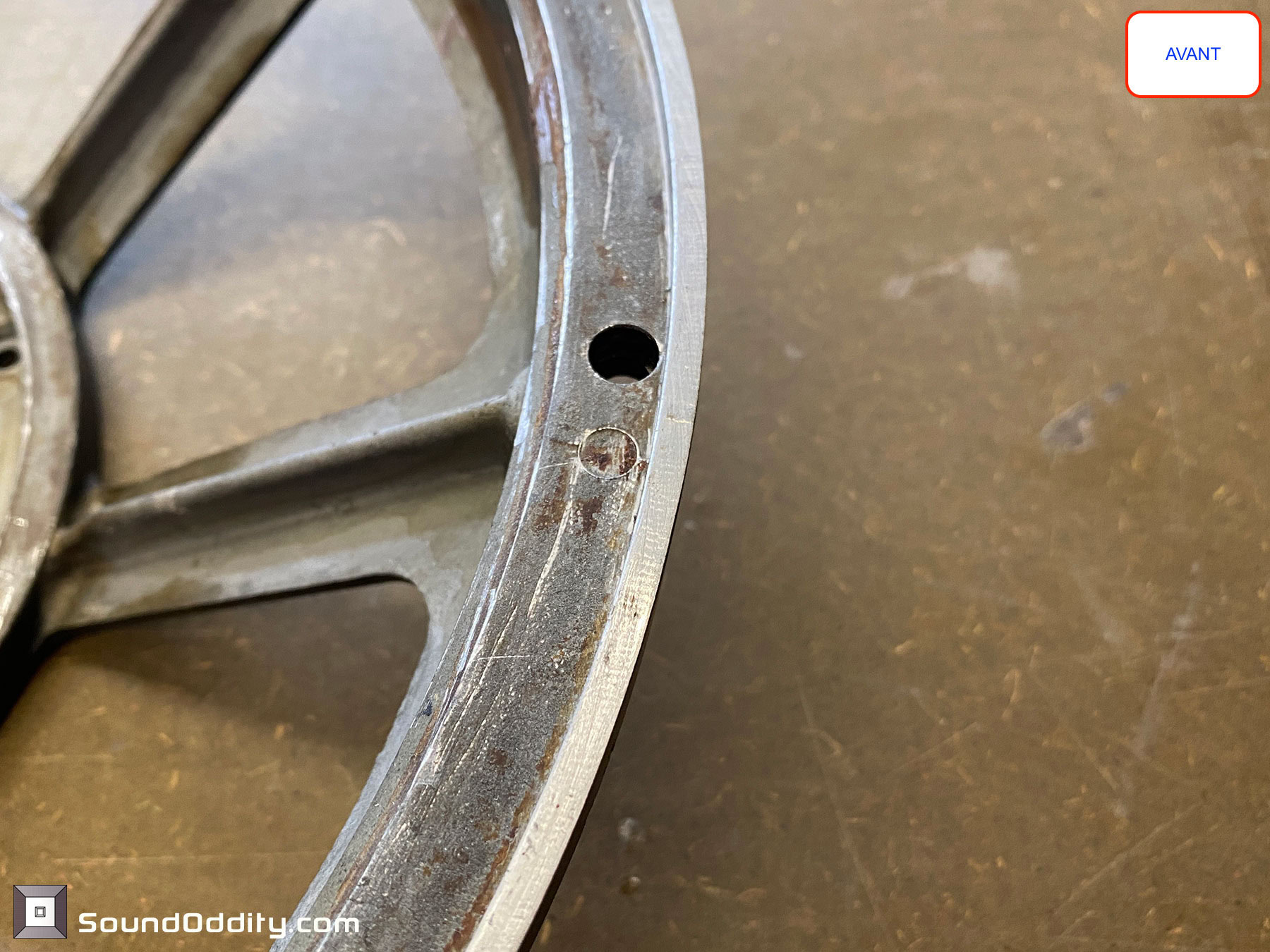

Chassis Avant restauration

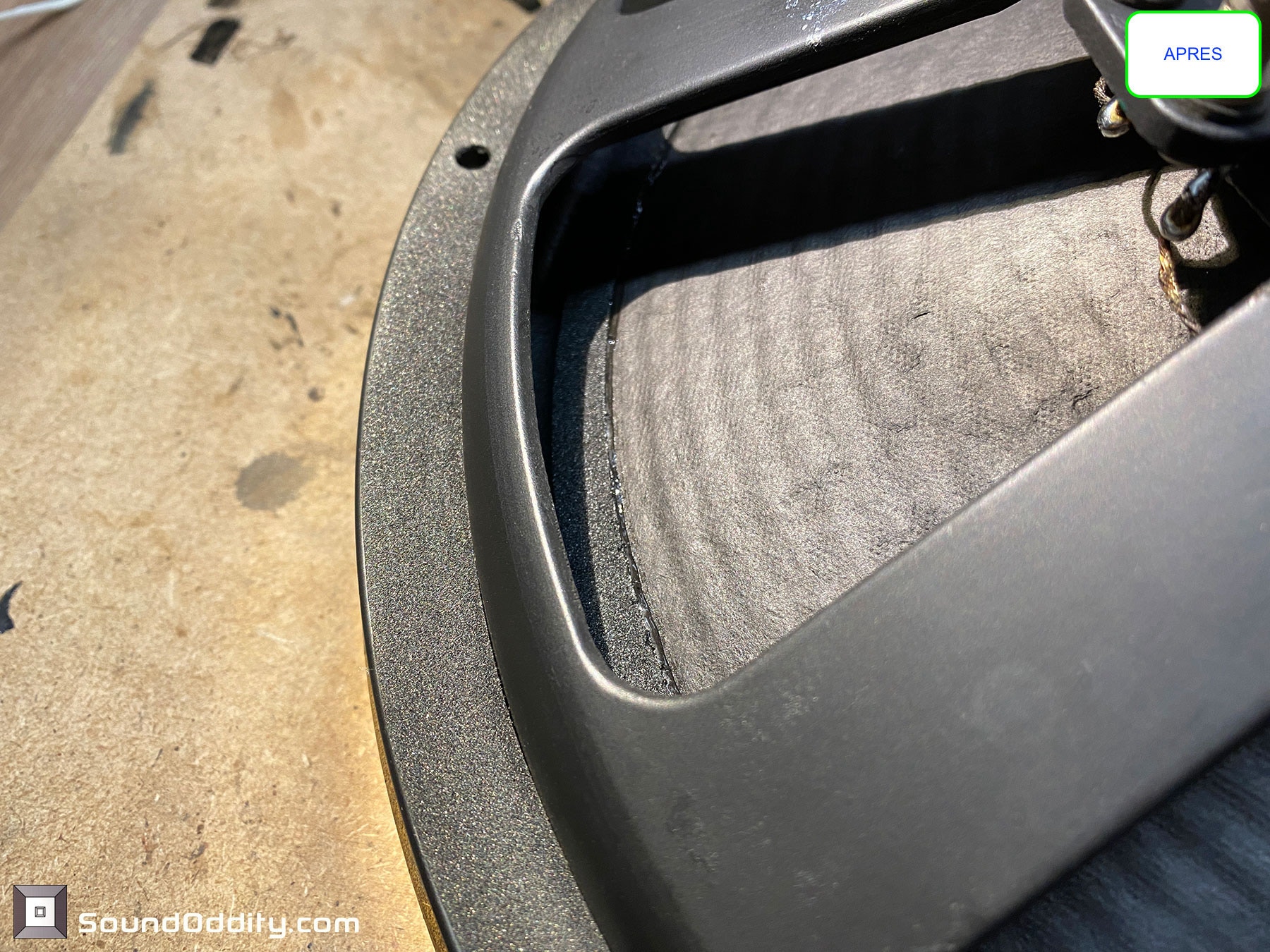

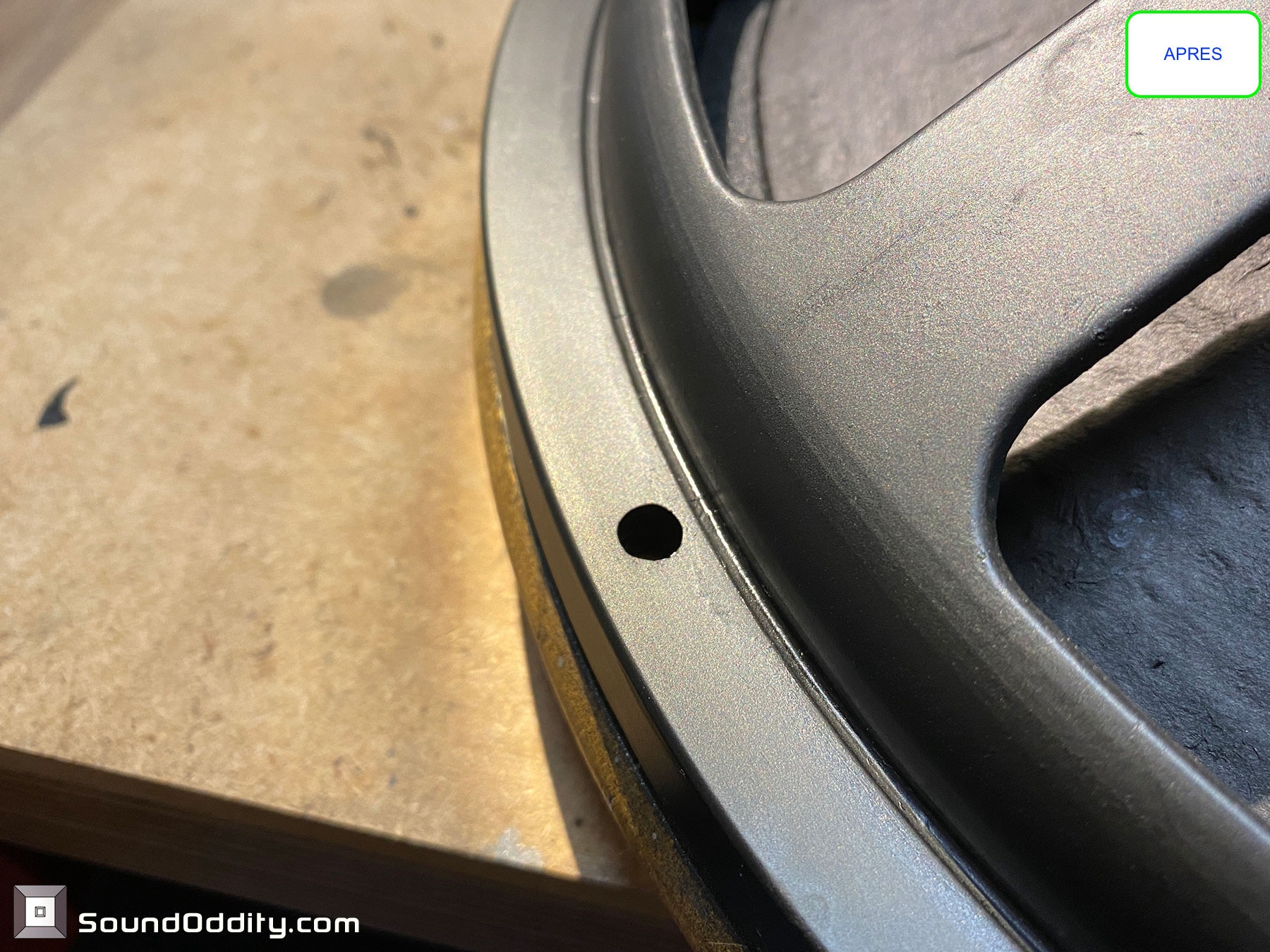

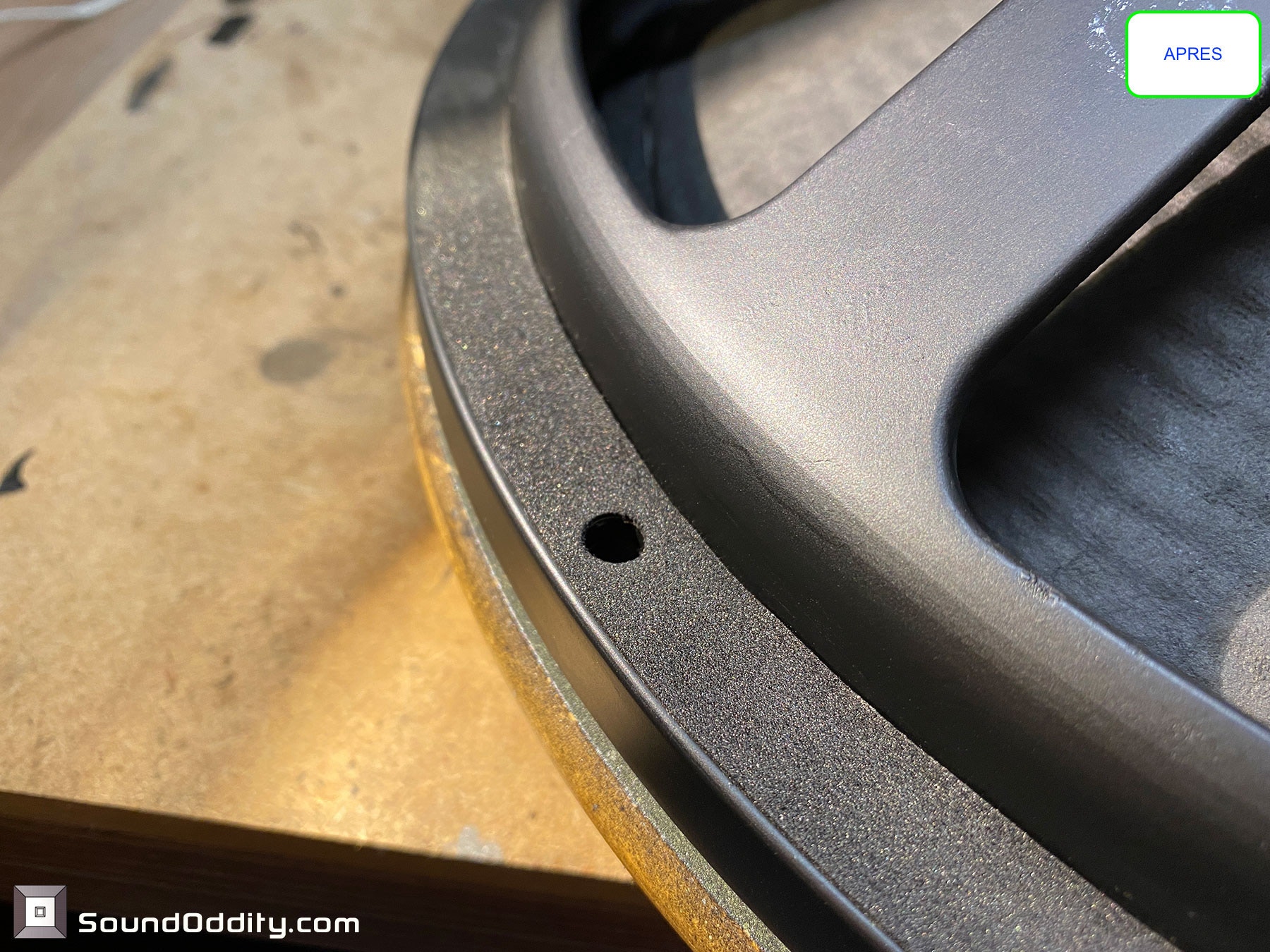

Chassis Après restauration

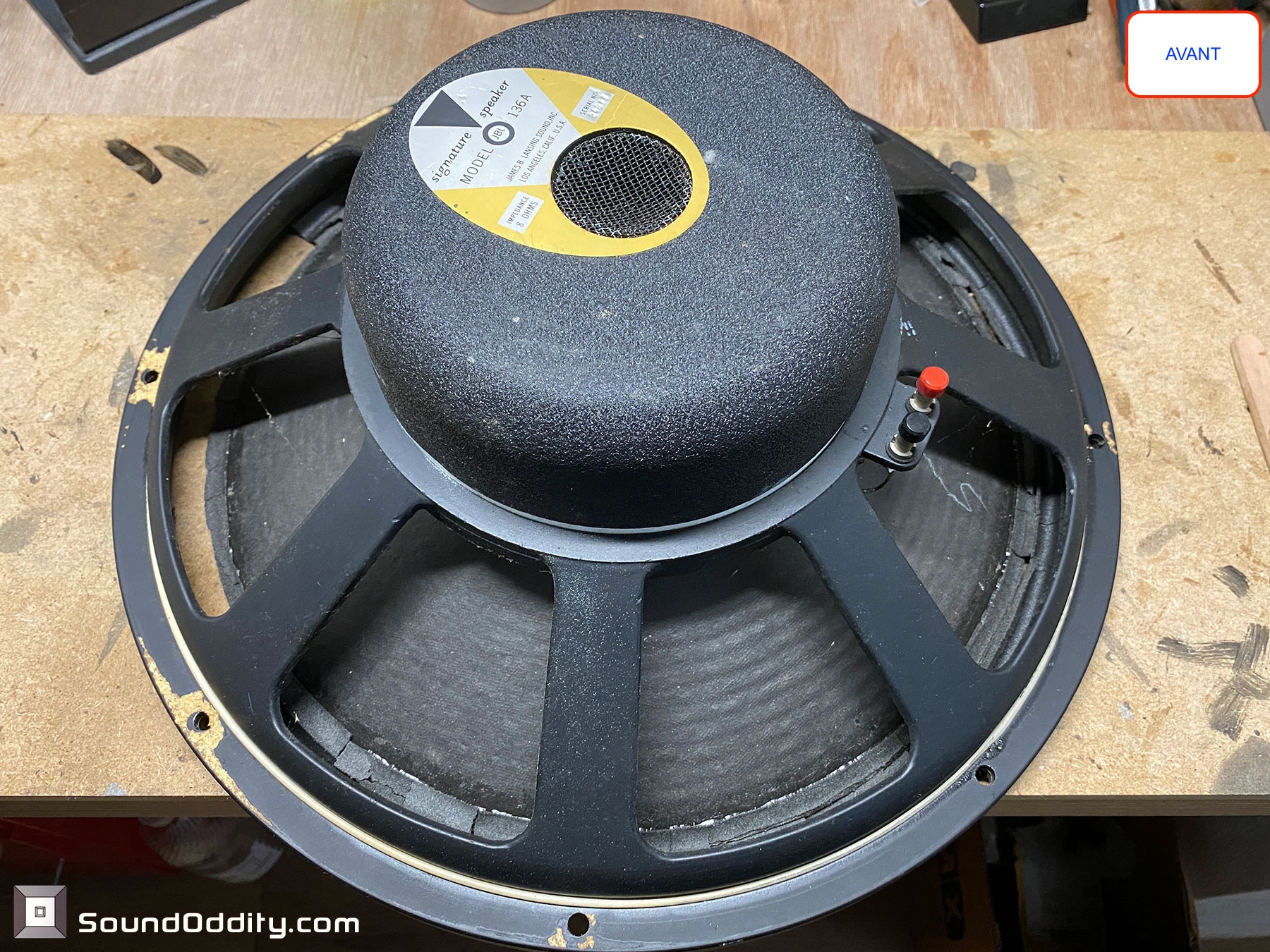

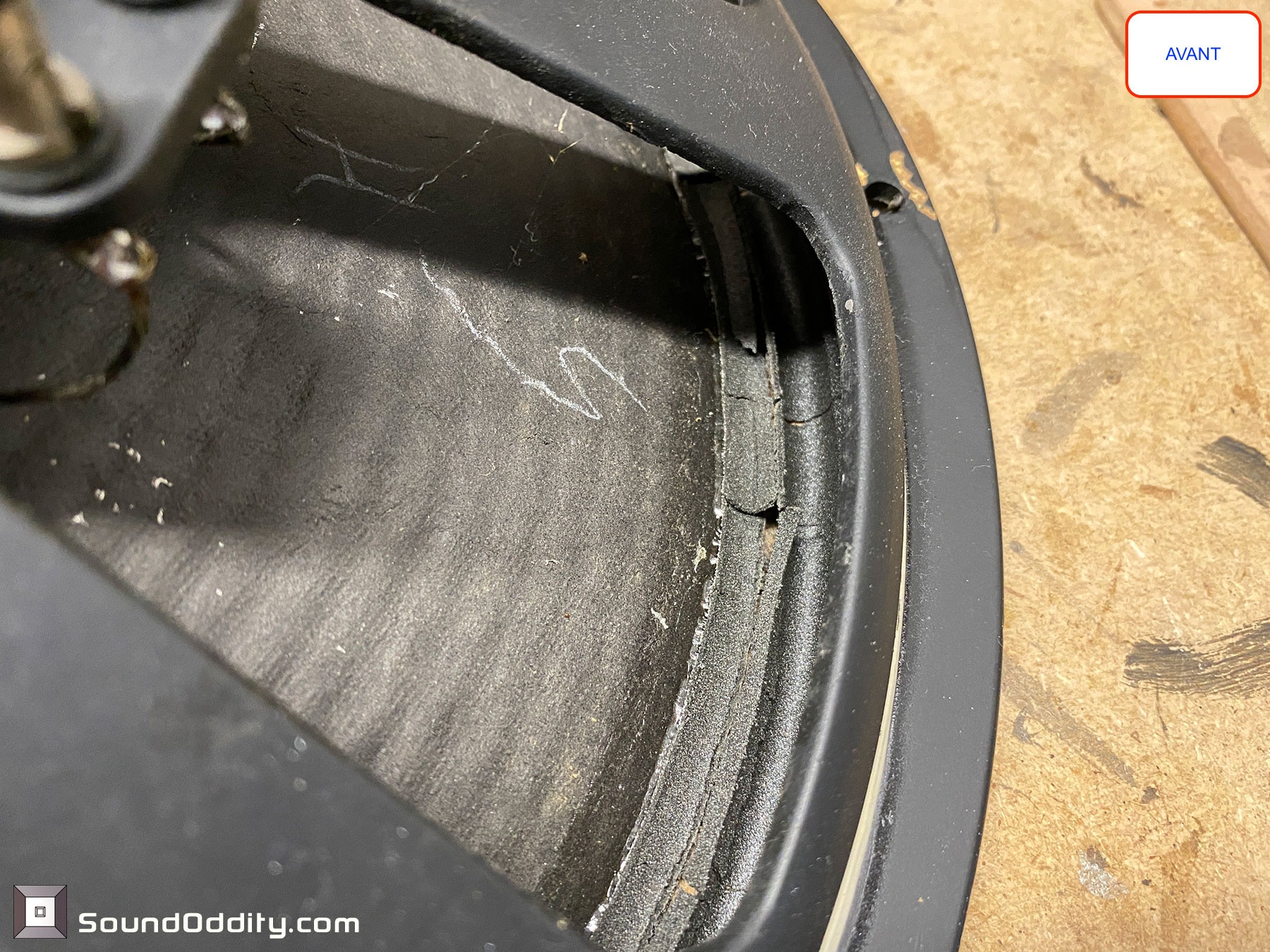

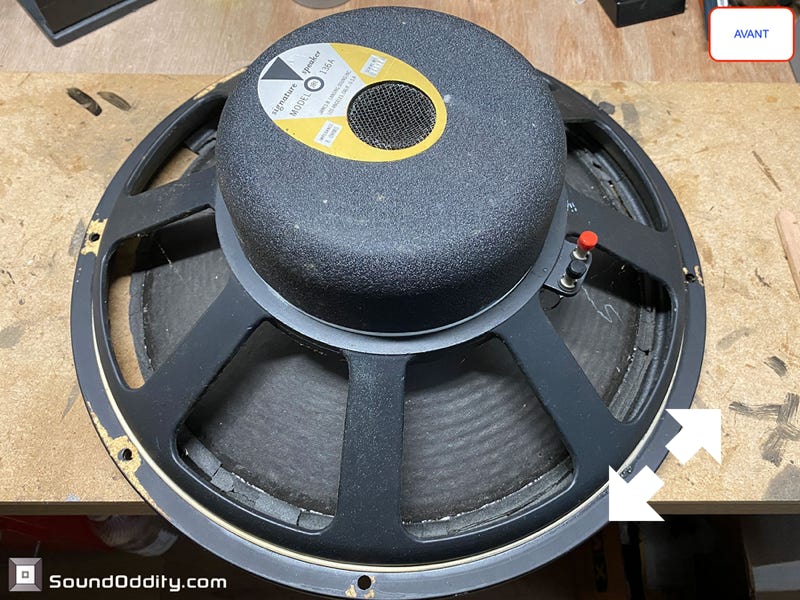

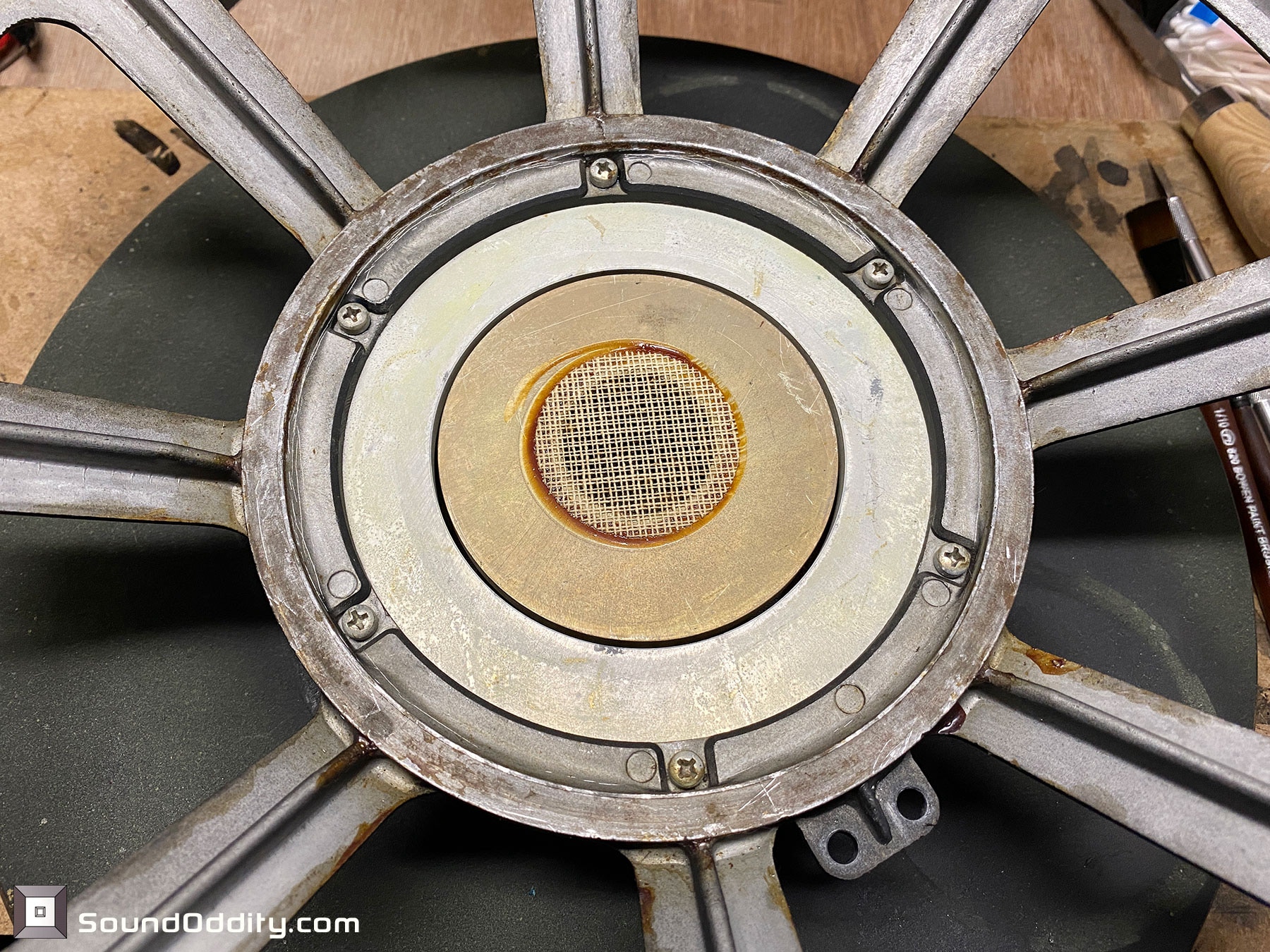

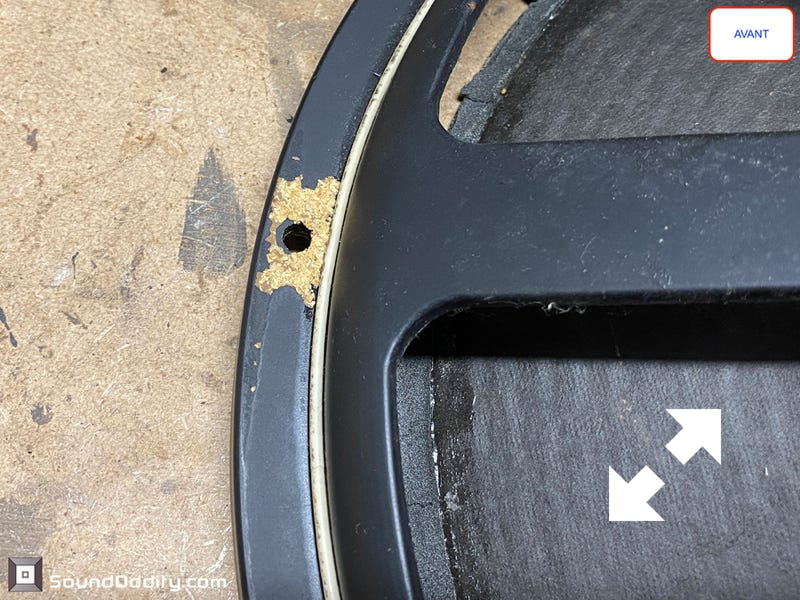

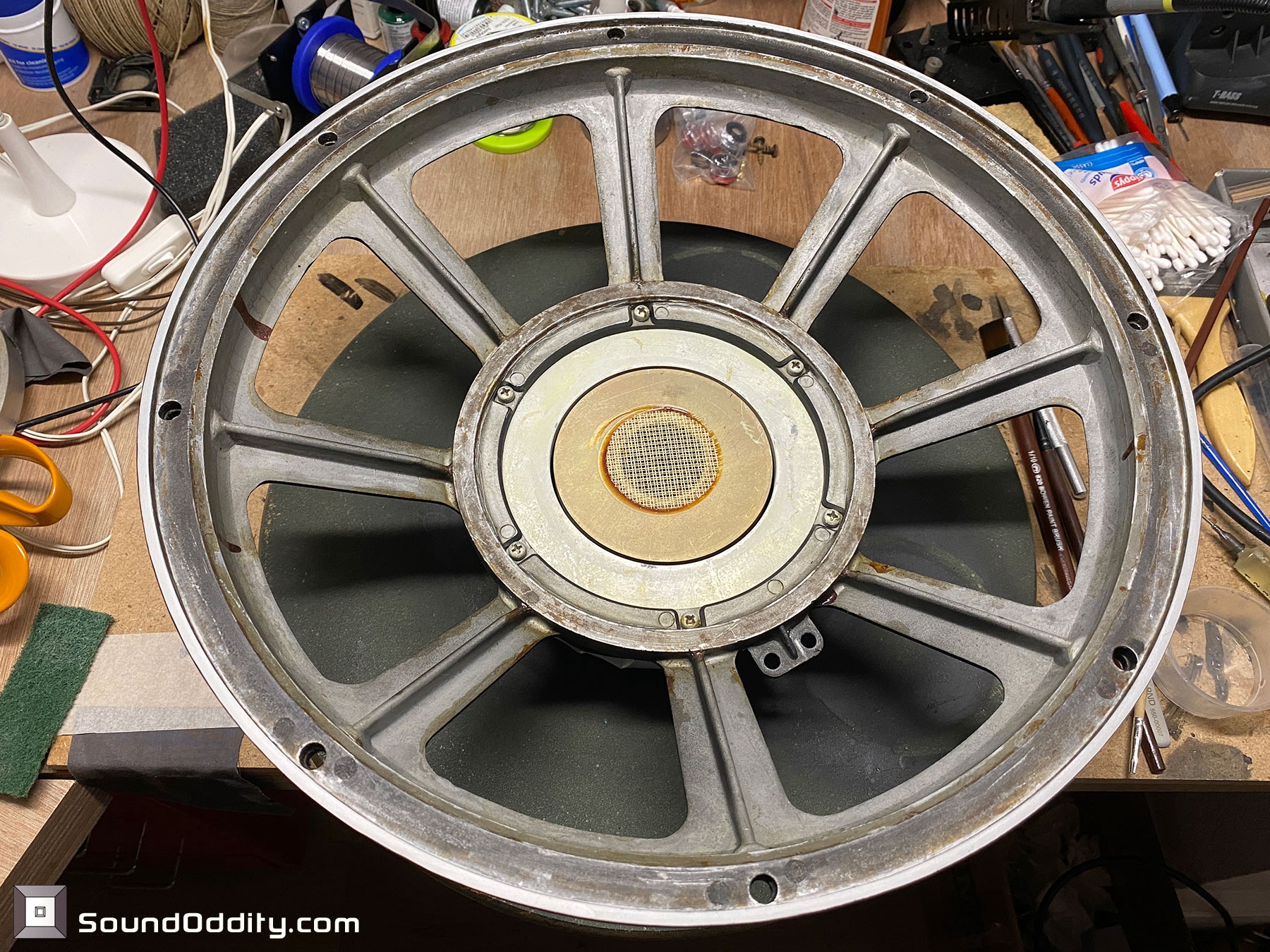

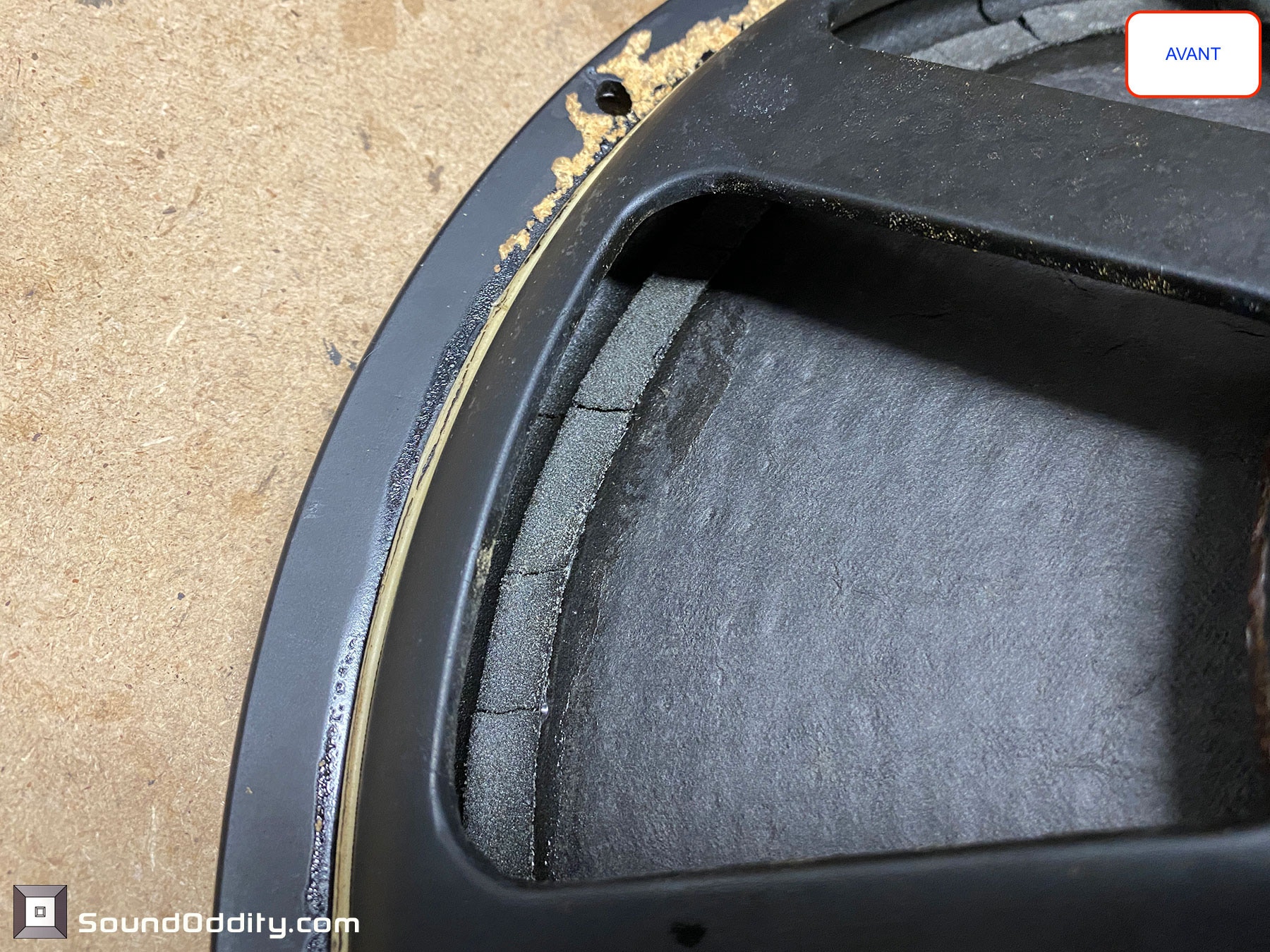

Arrière d’un boomer Avant restauration

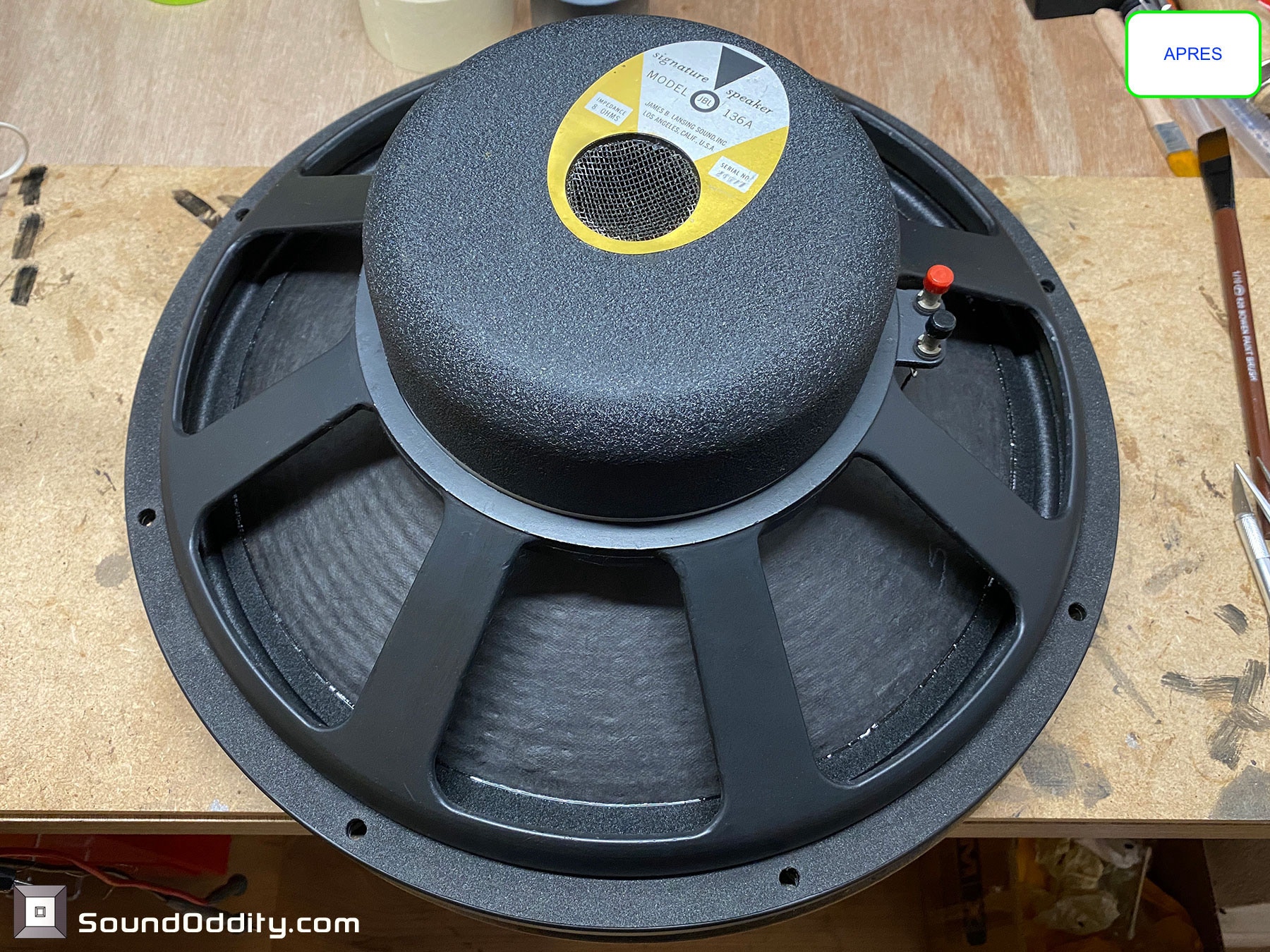

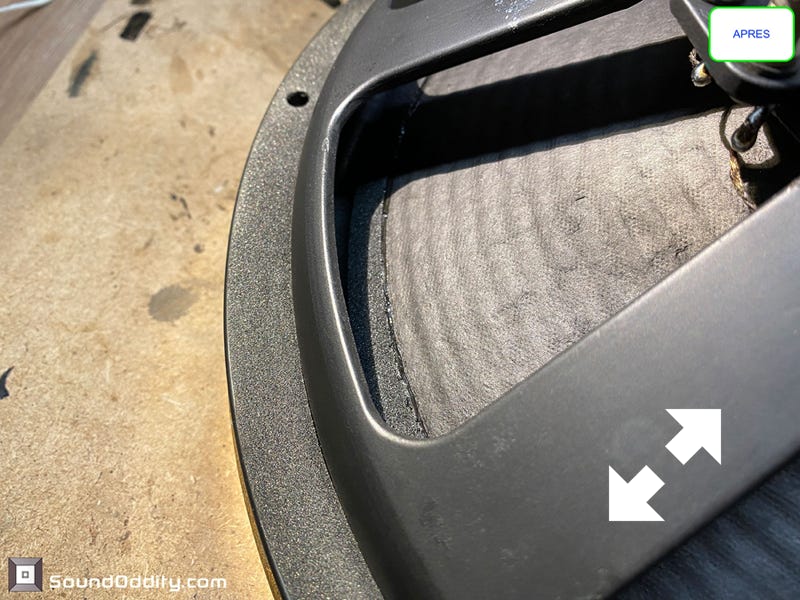

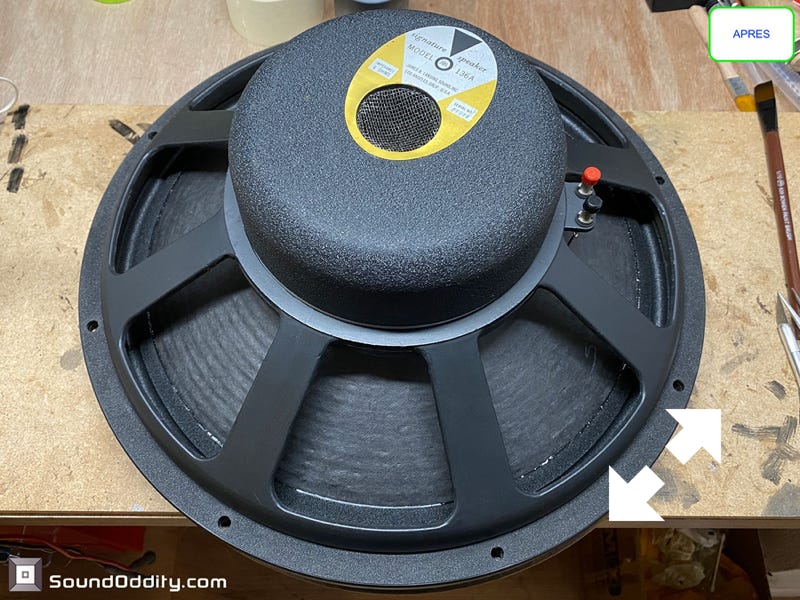

Arrière Après restauration

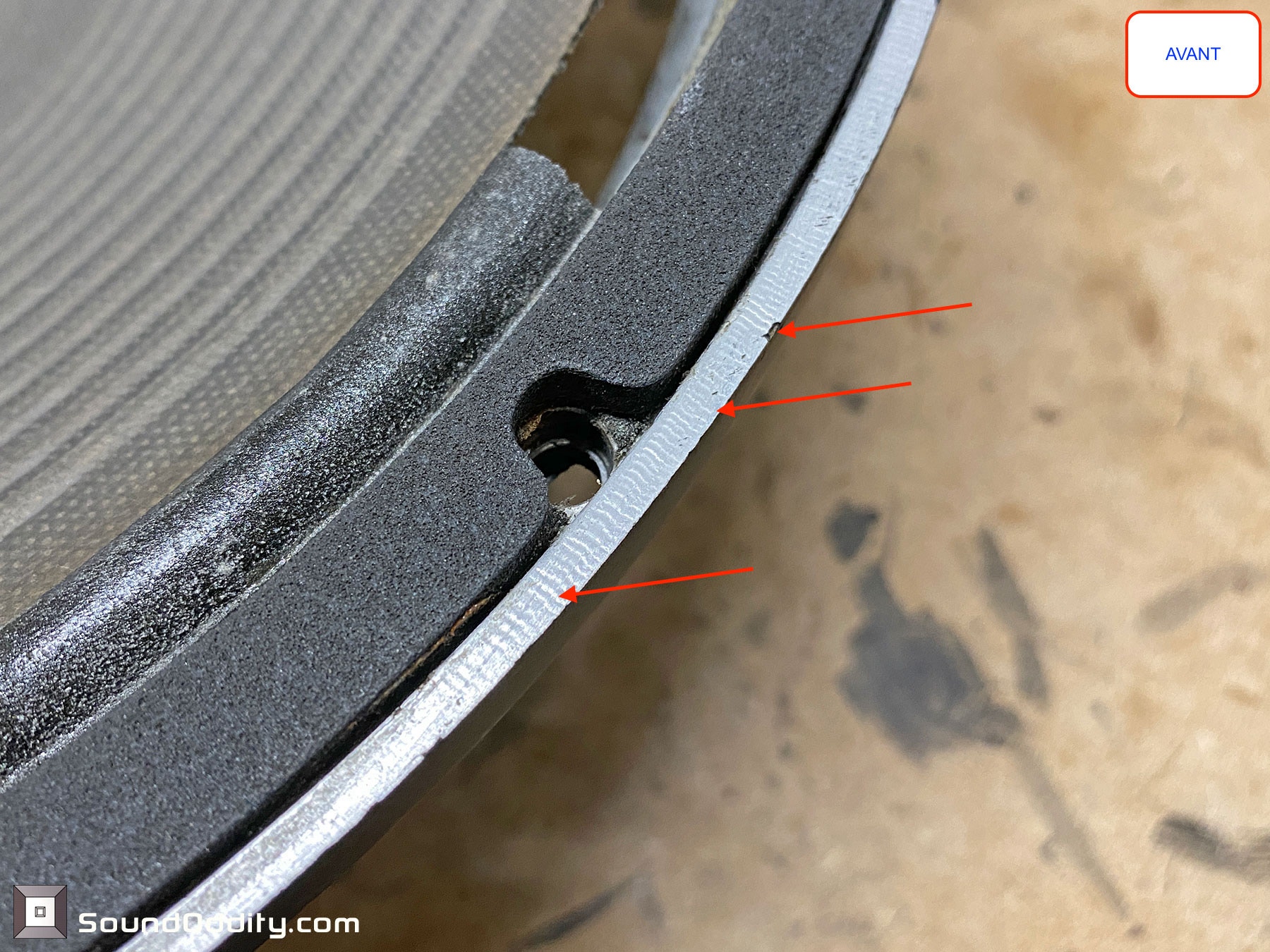

Avant restauration
Après restauration

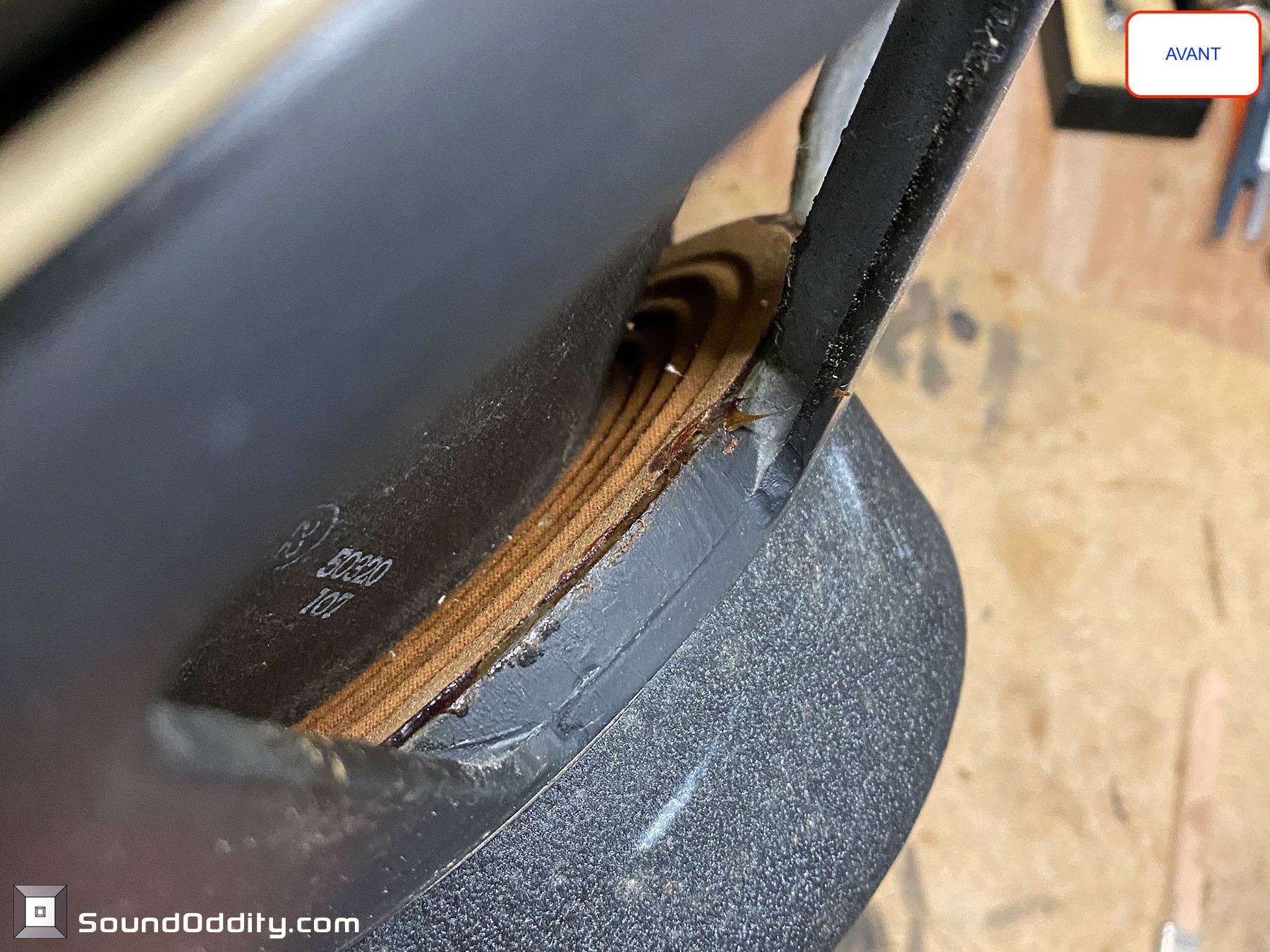

Collage d’un spider Avant restauration

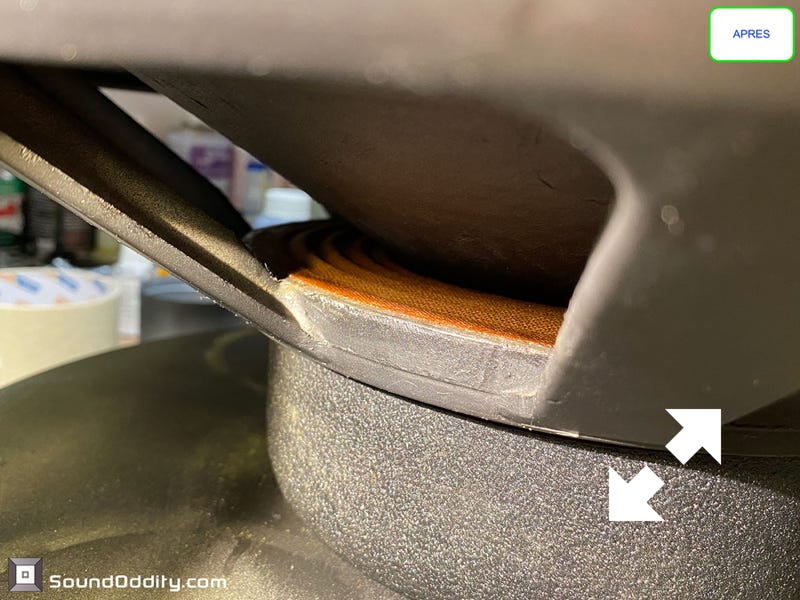

Collage d’un spider Après restauration

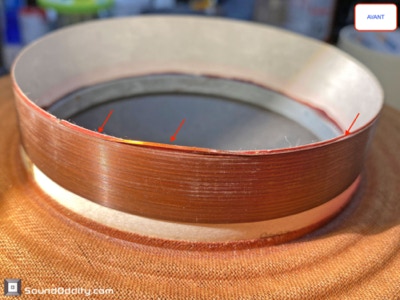

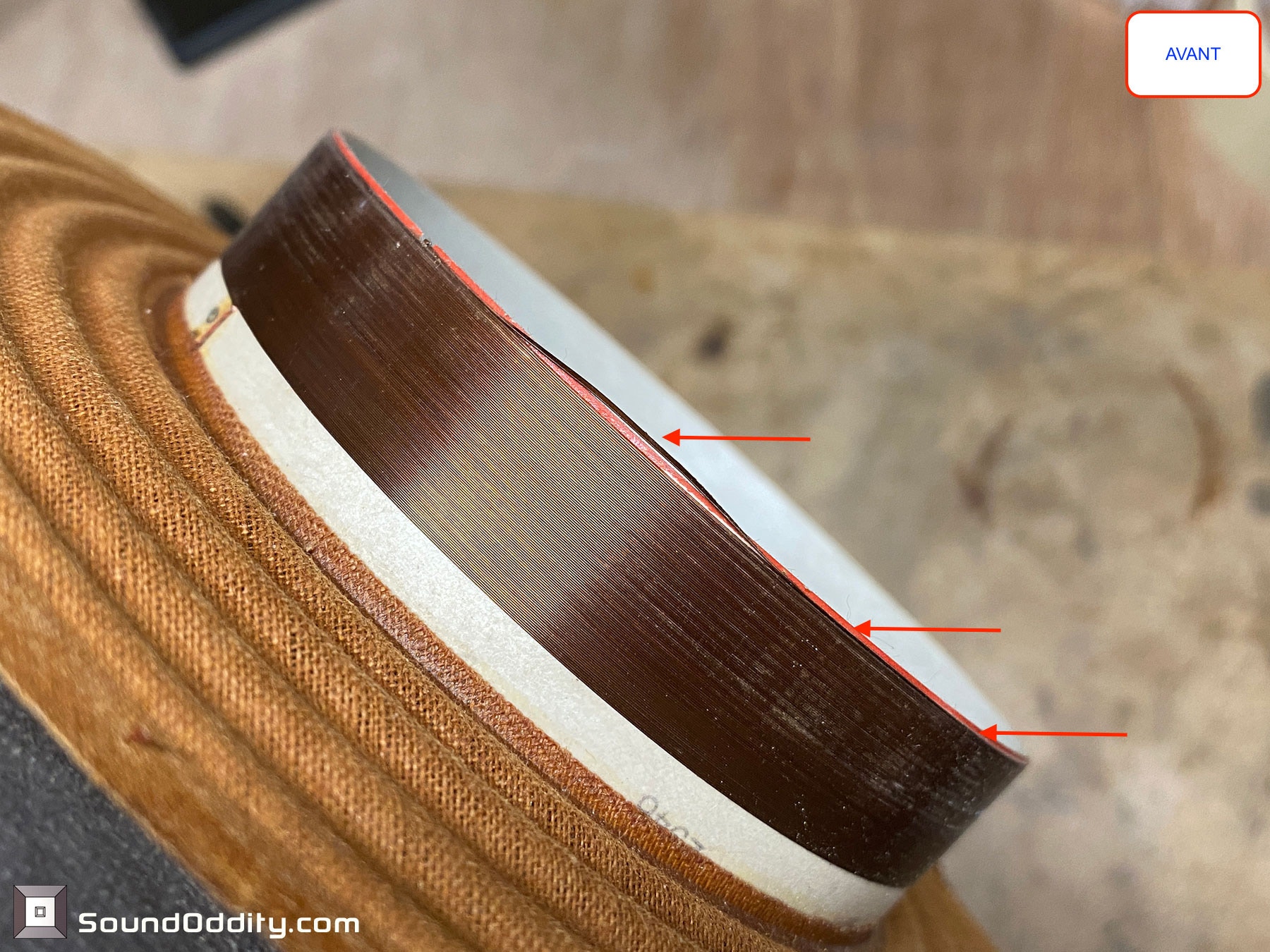

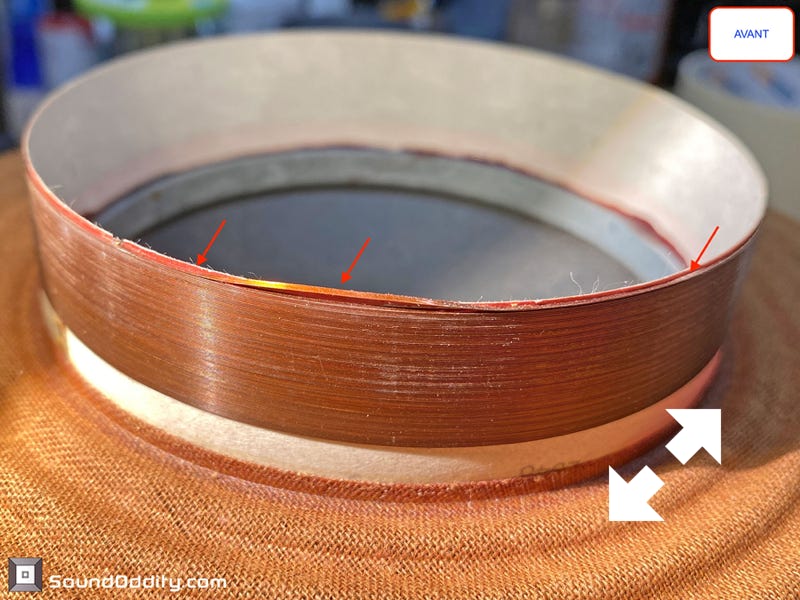

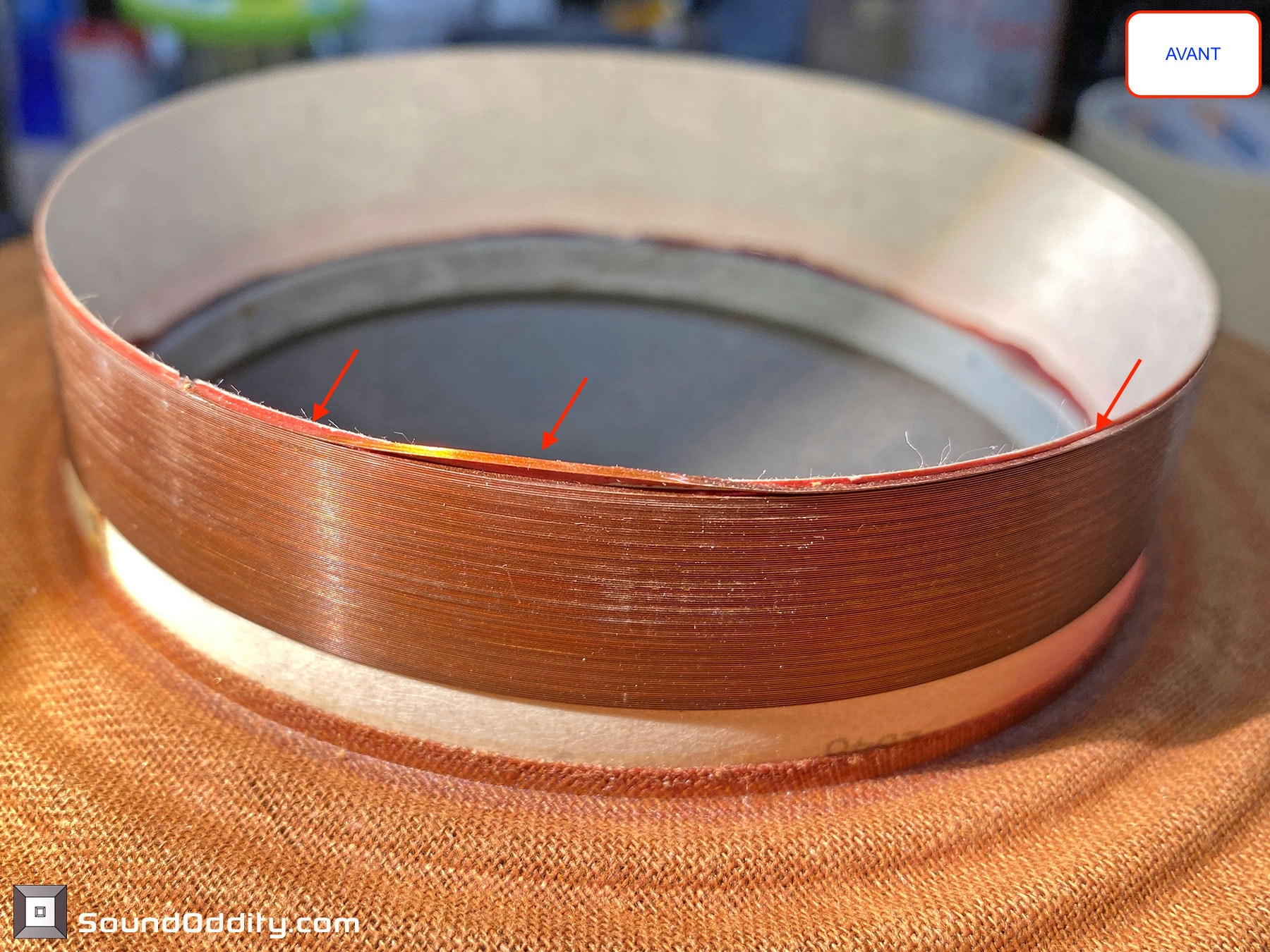

Bobine endommagée Avant réparation

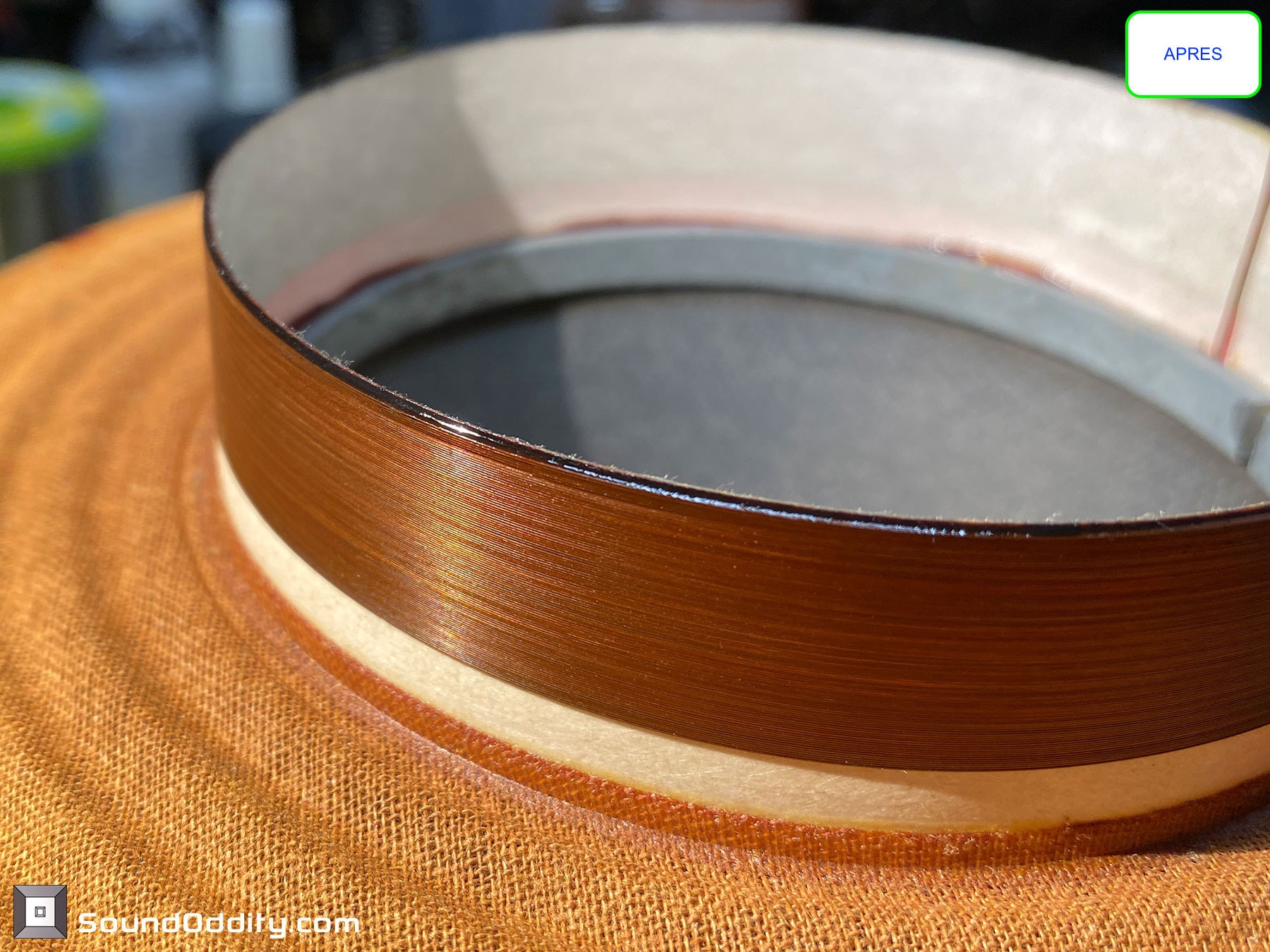

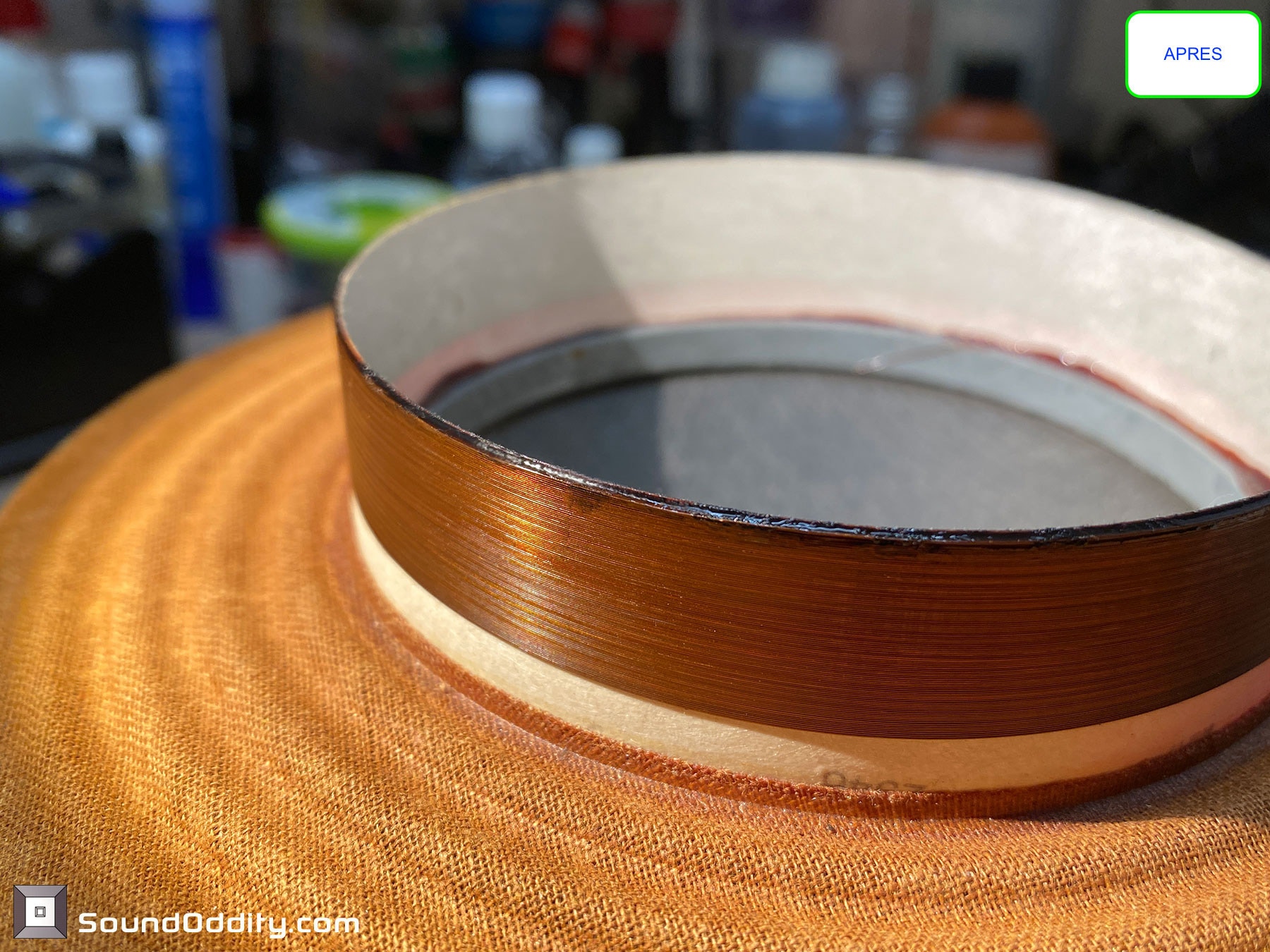

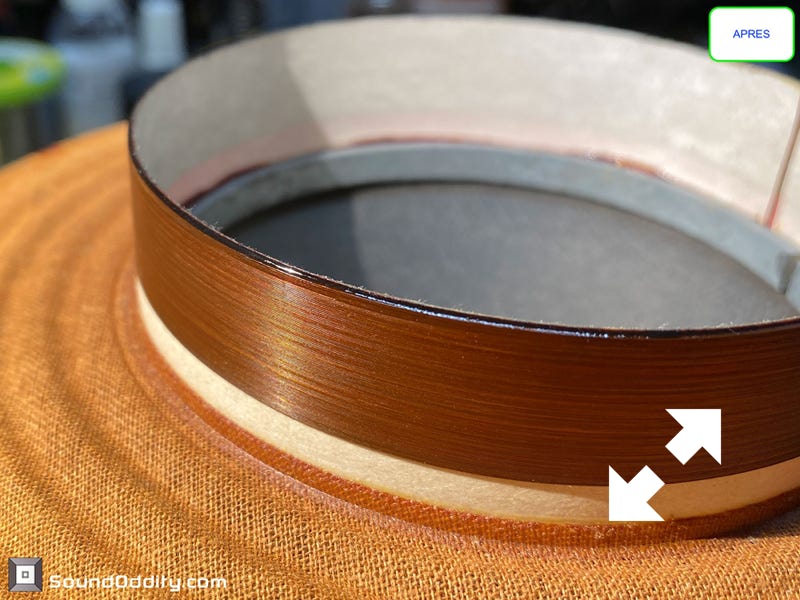

Bobine Après réparation. Résine chargée à prise lente.

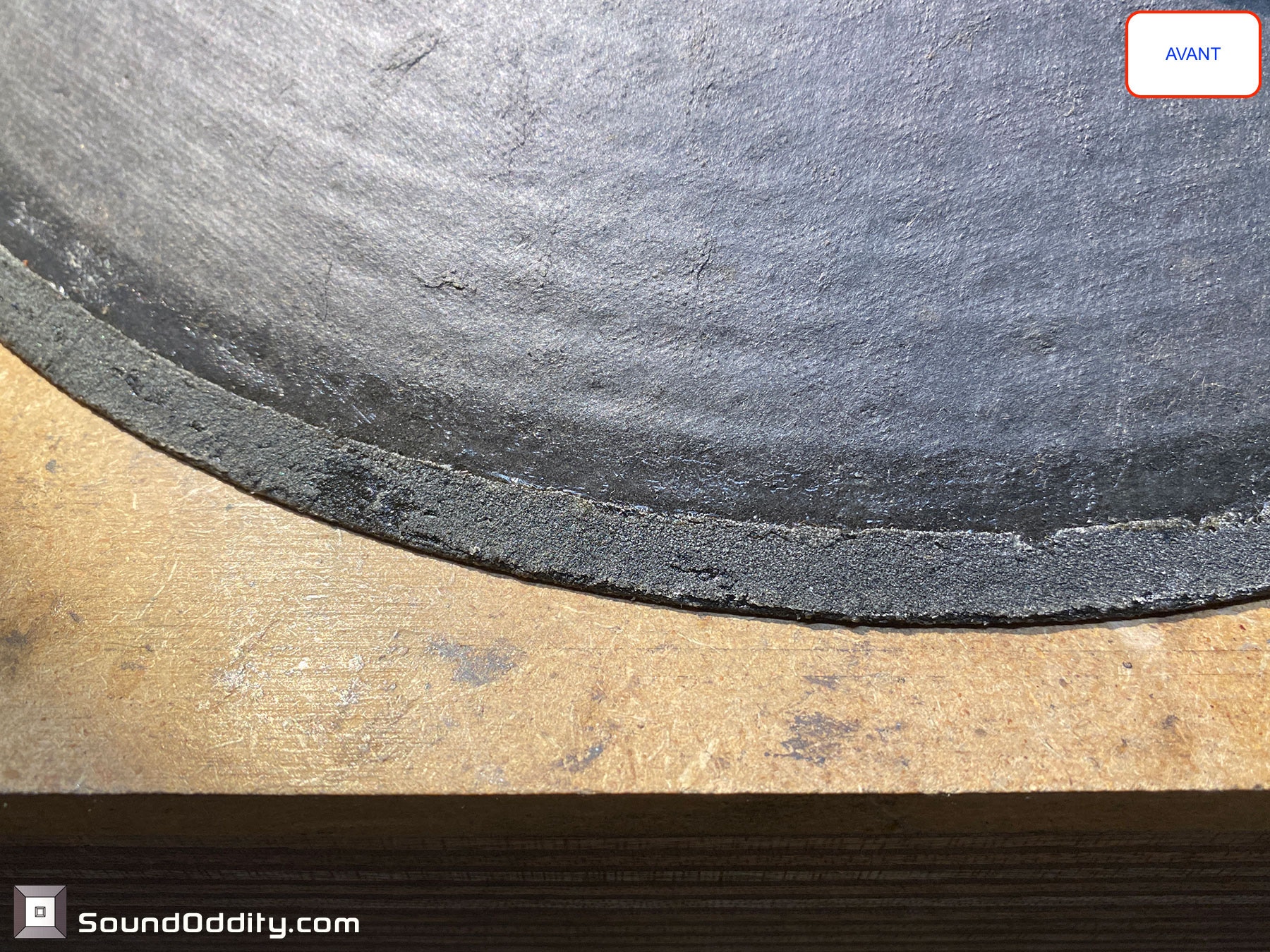

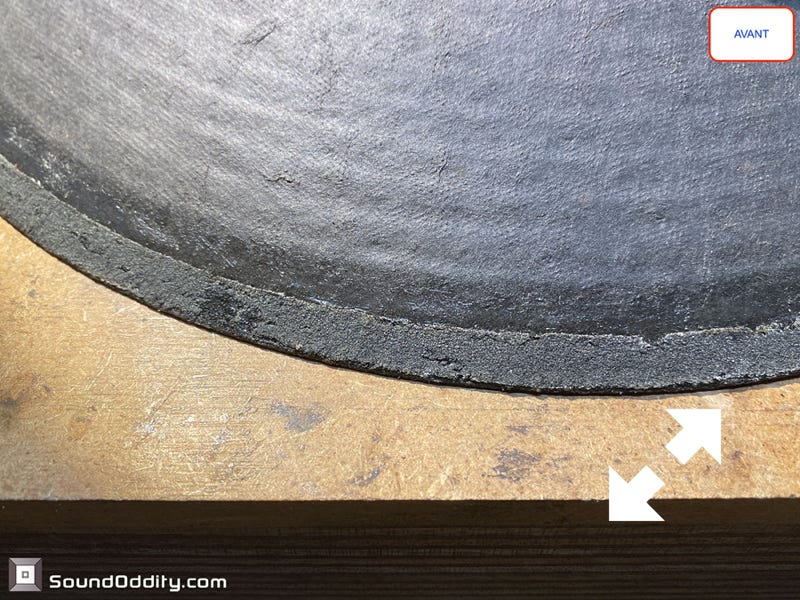

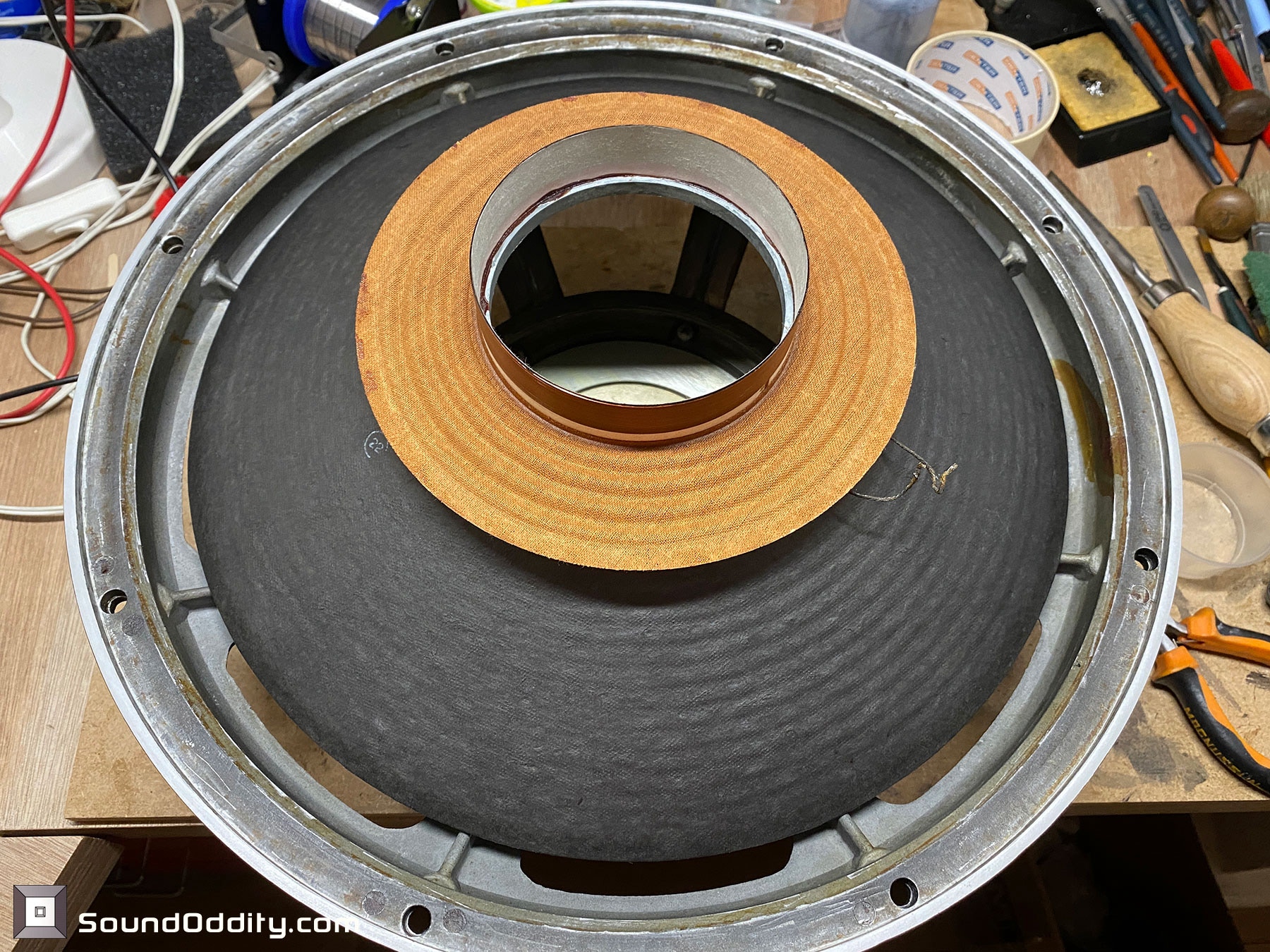

Arrière d’une membrane Avant nettoyage des résidus de suspension et de colle

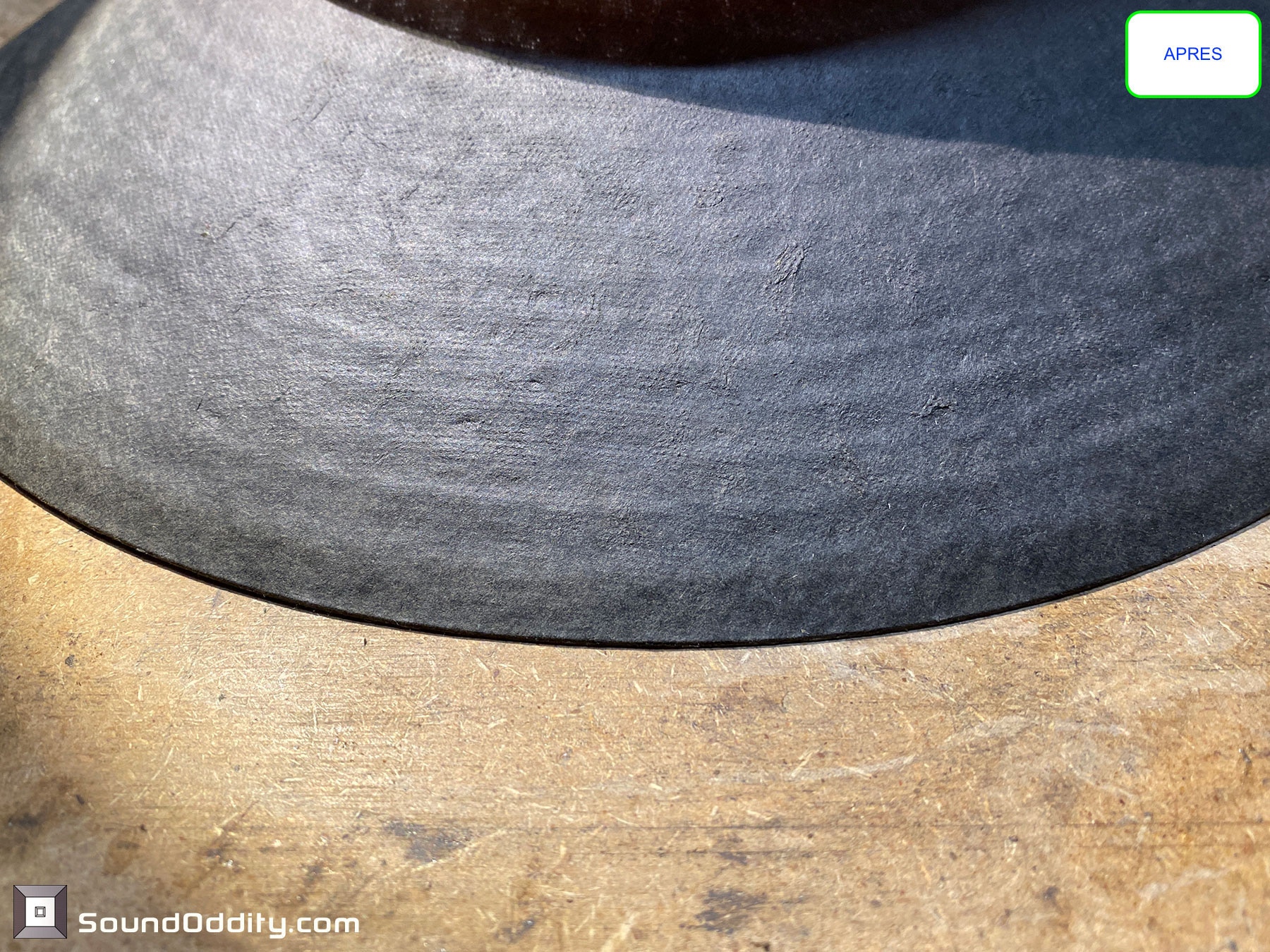

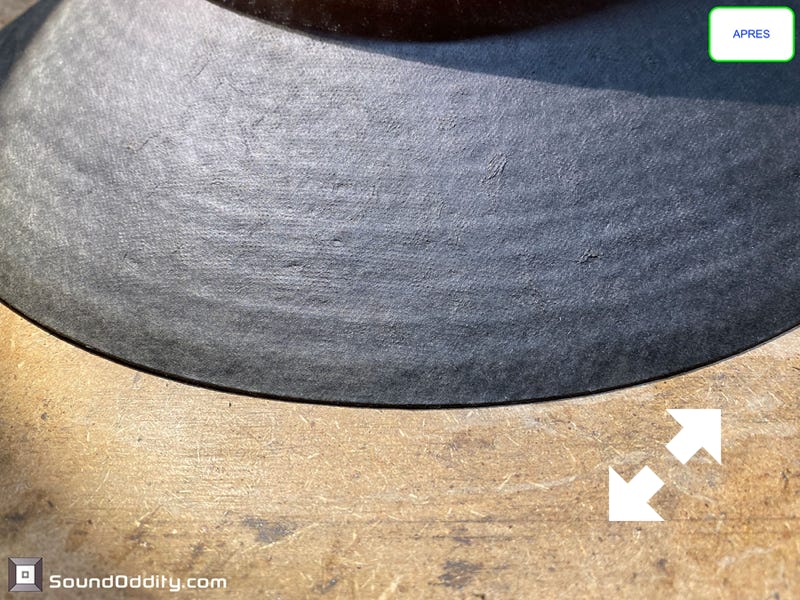

Arrière d’une membrane Après nettoyage des résidus de suspension et de colle

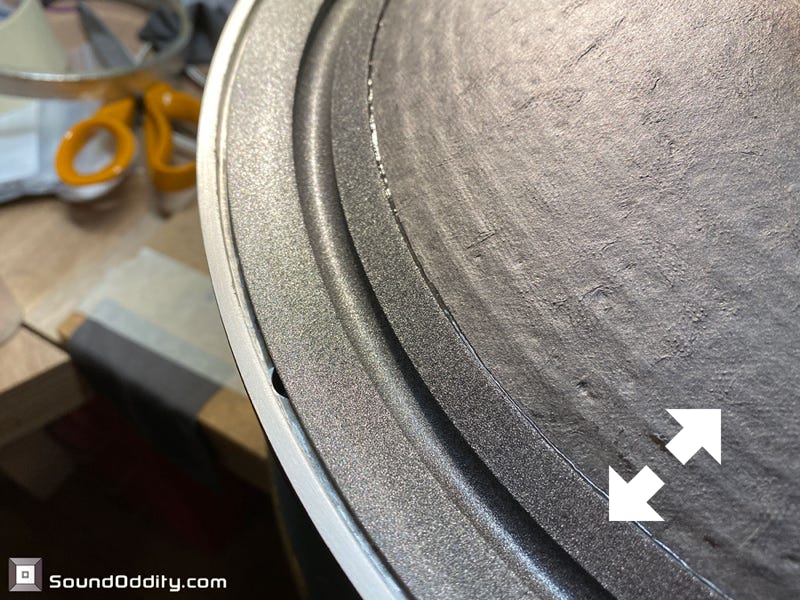

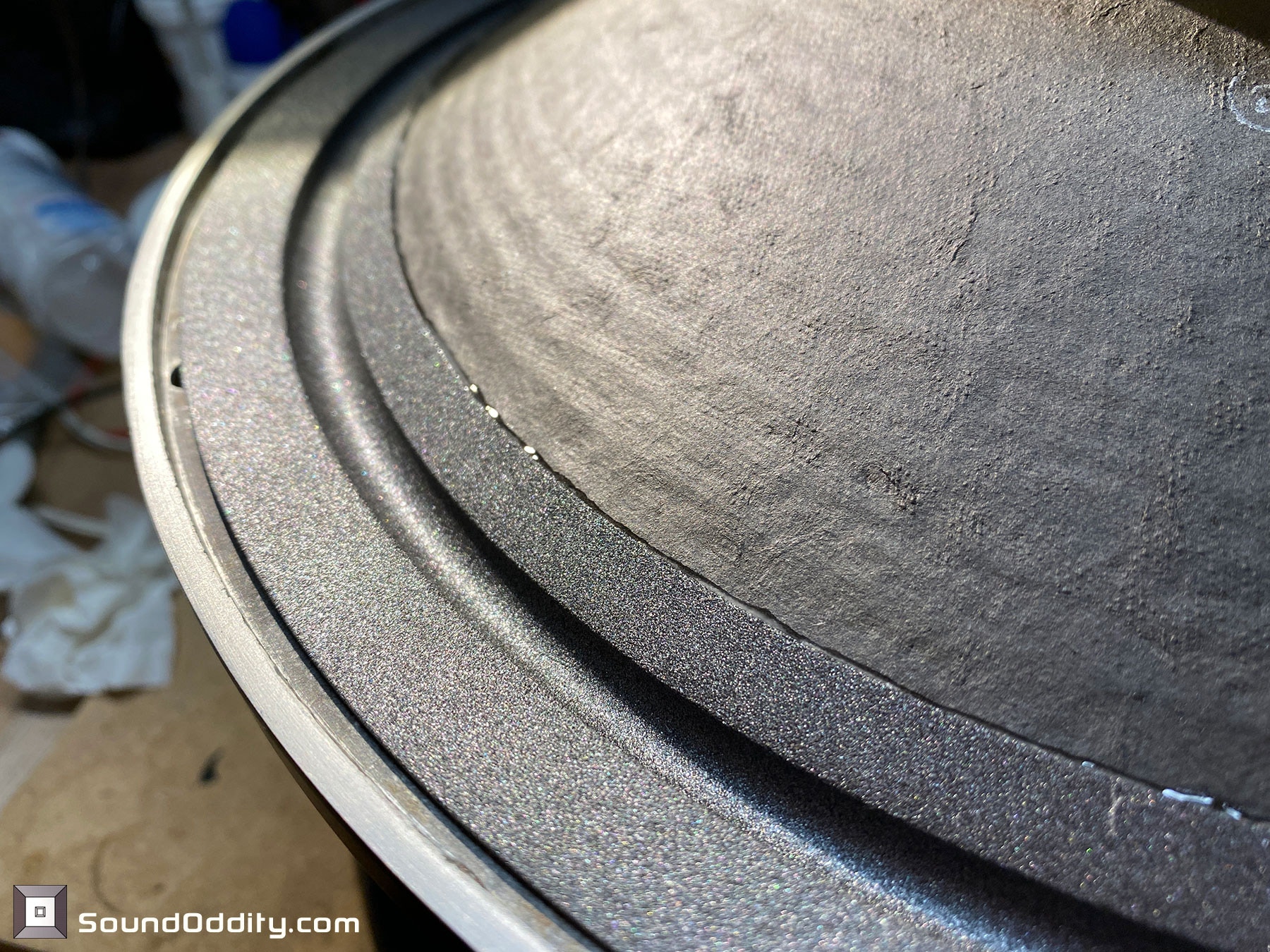

Suspension en cours de collage

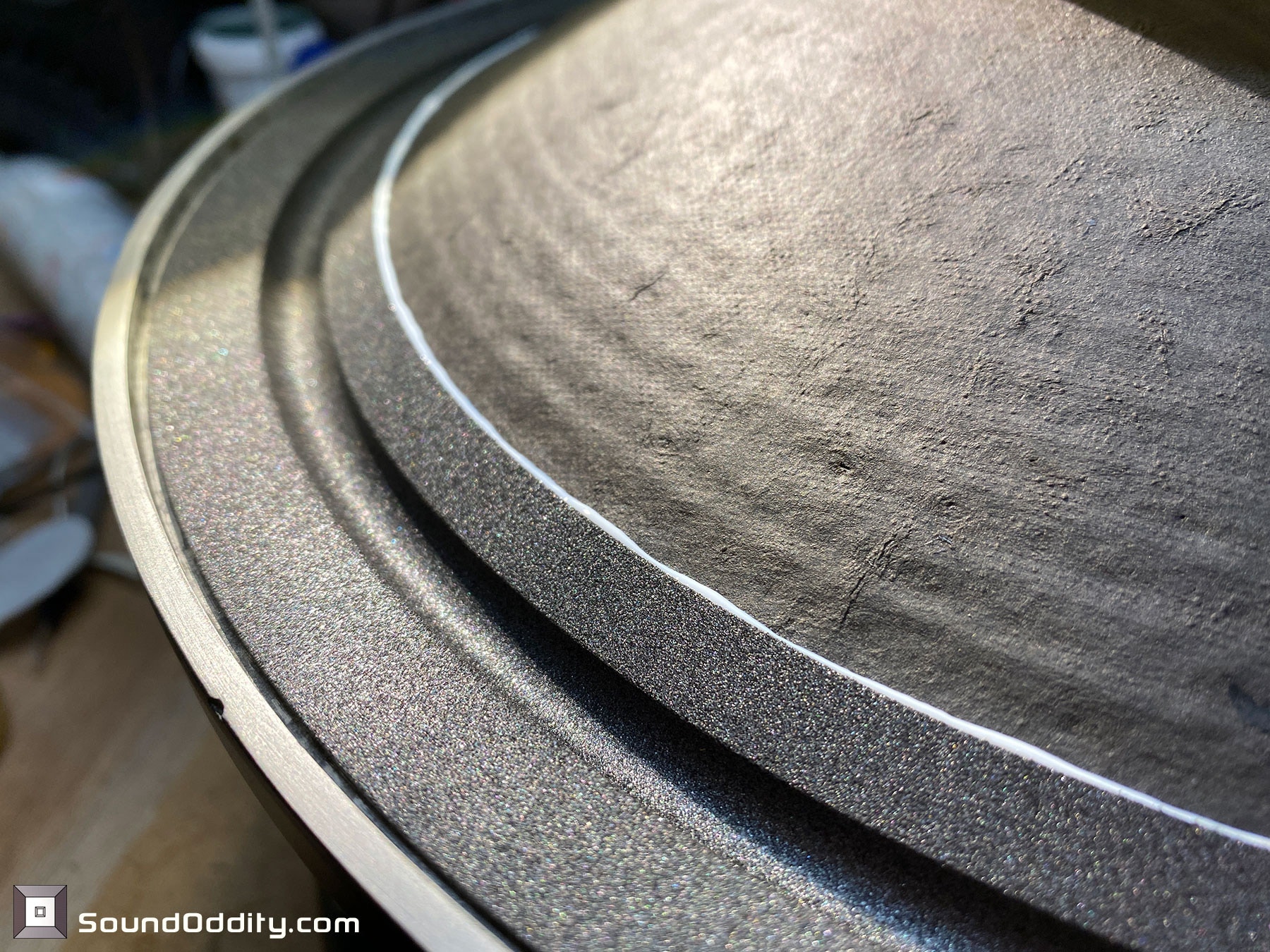

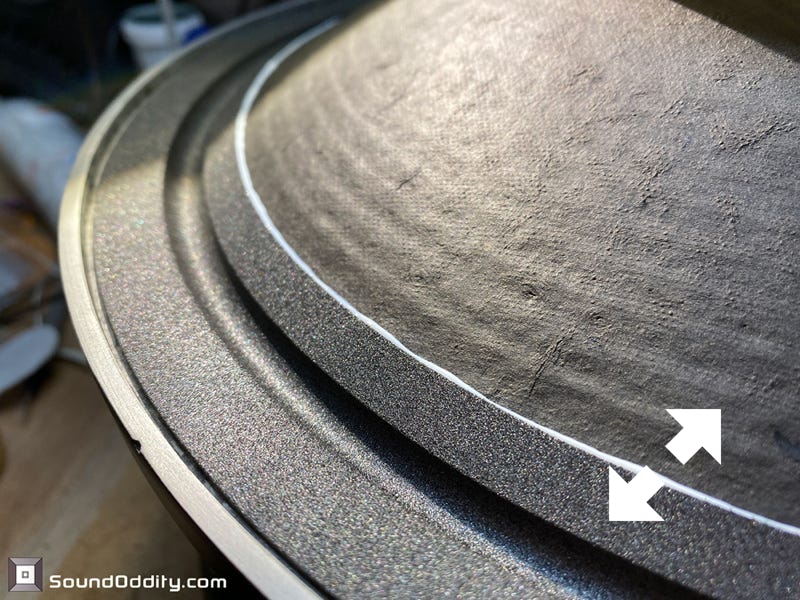

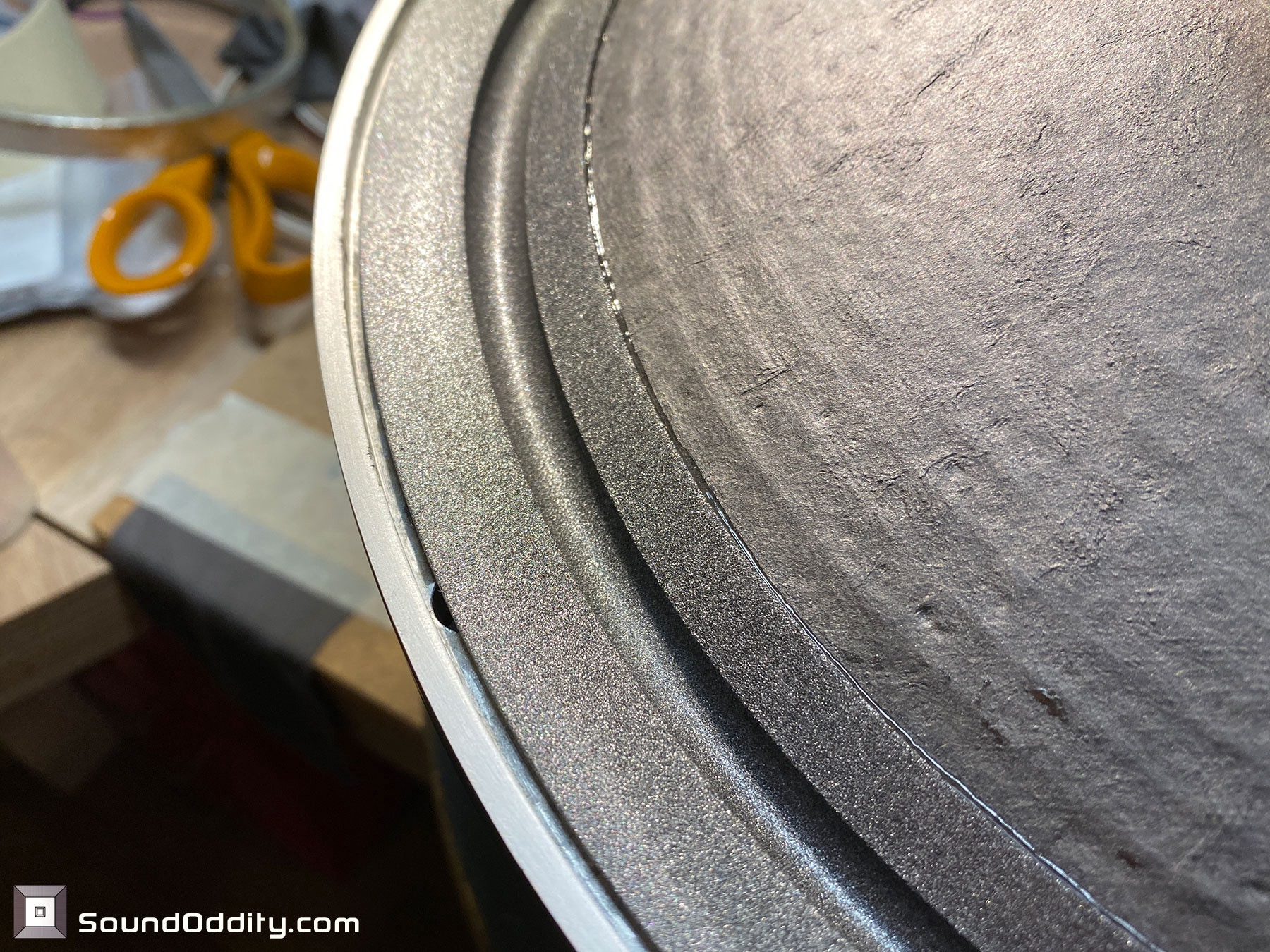

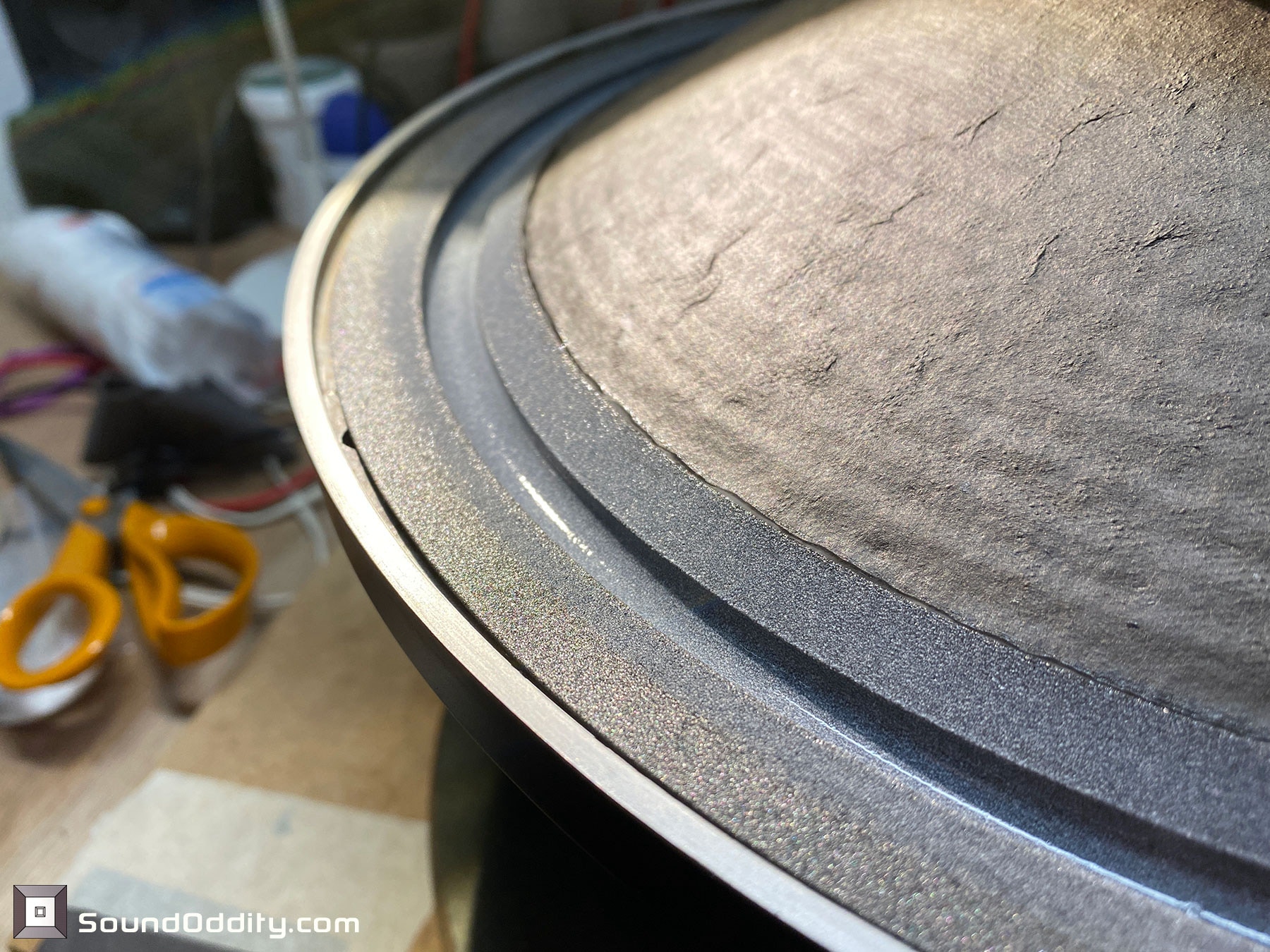

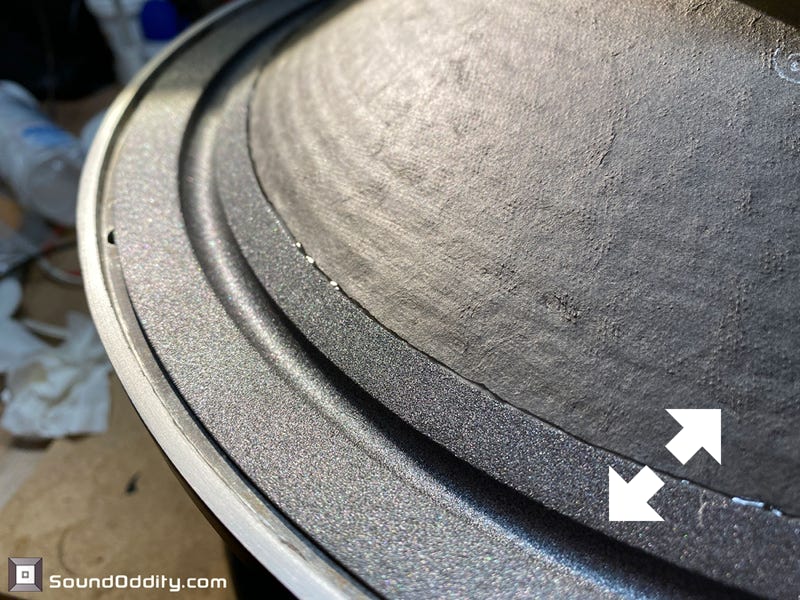

Collage terminé

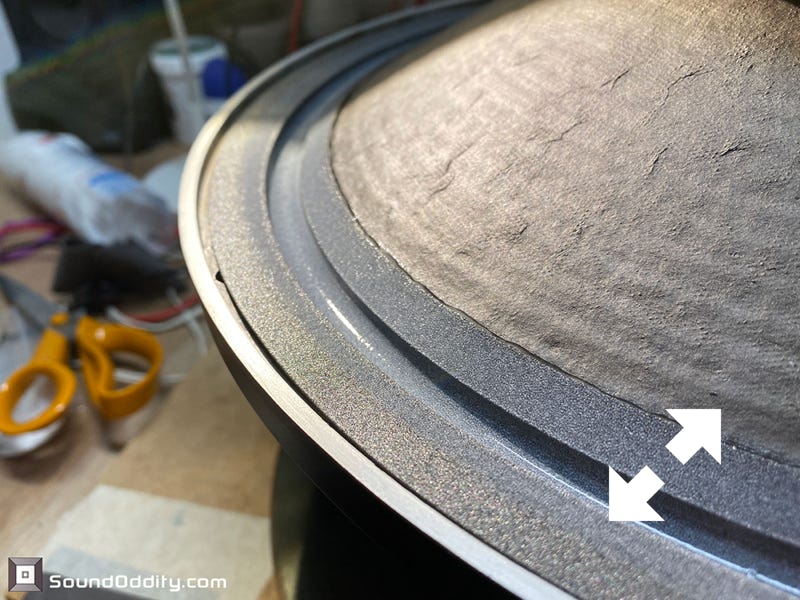

Suspension en cours de traitement
Traitement arrière de la suspension terminé

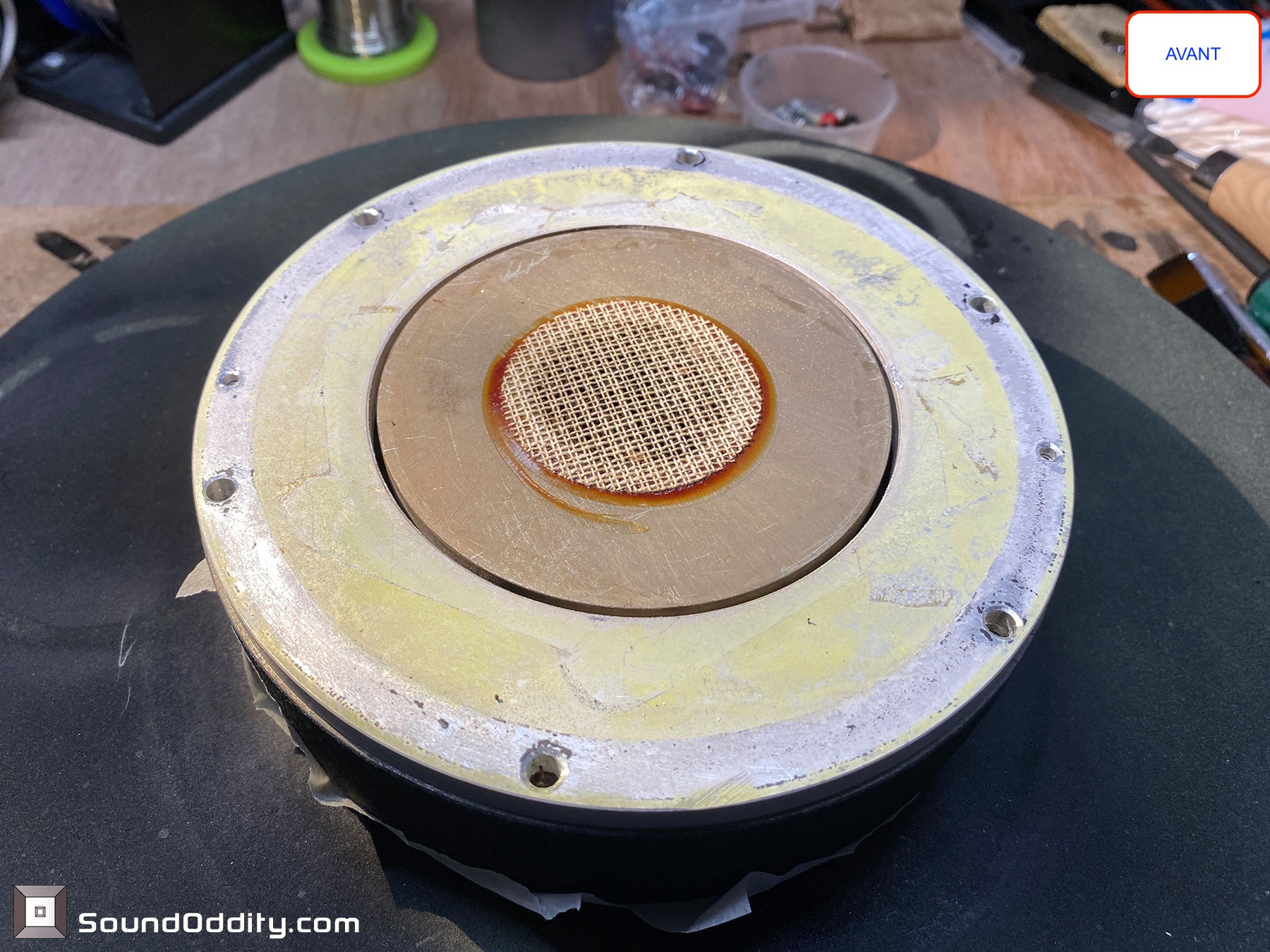

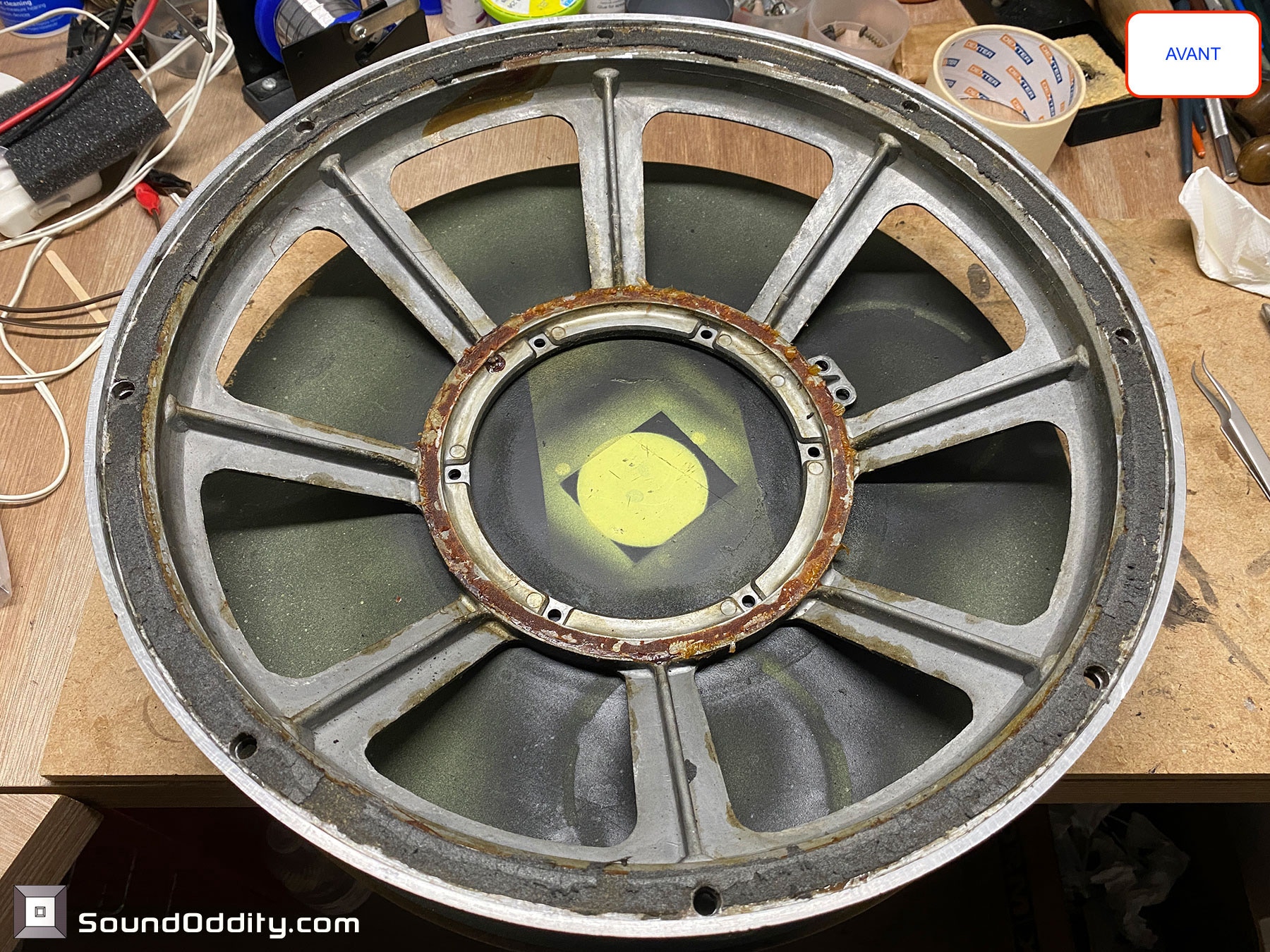

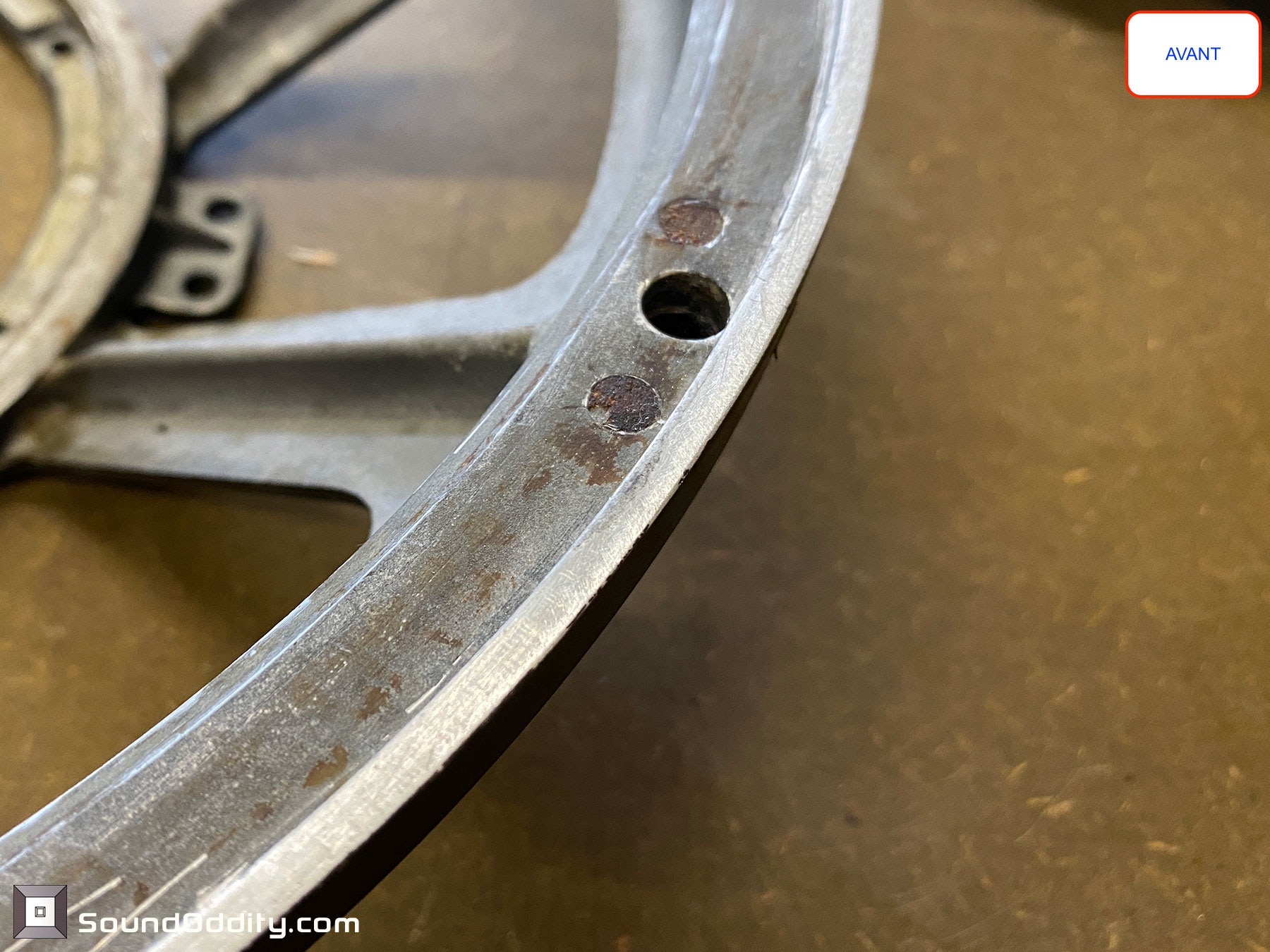

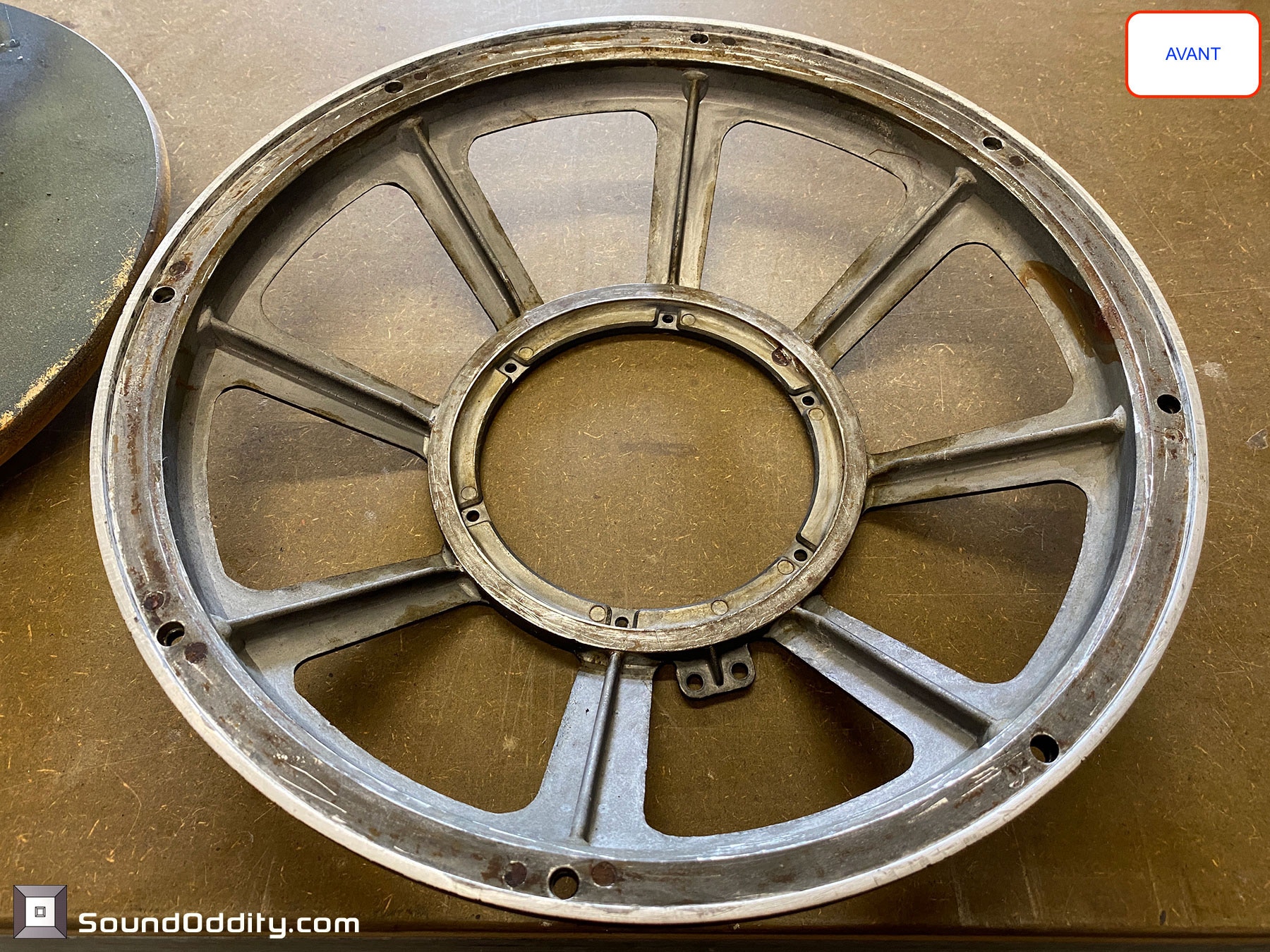

Chassis Avant nettoyage et restauration

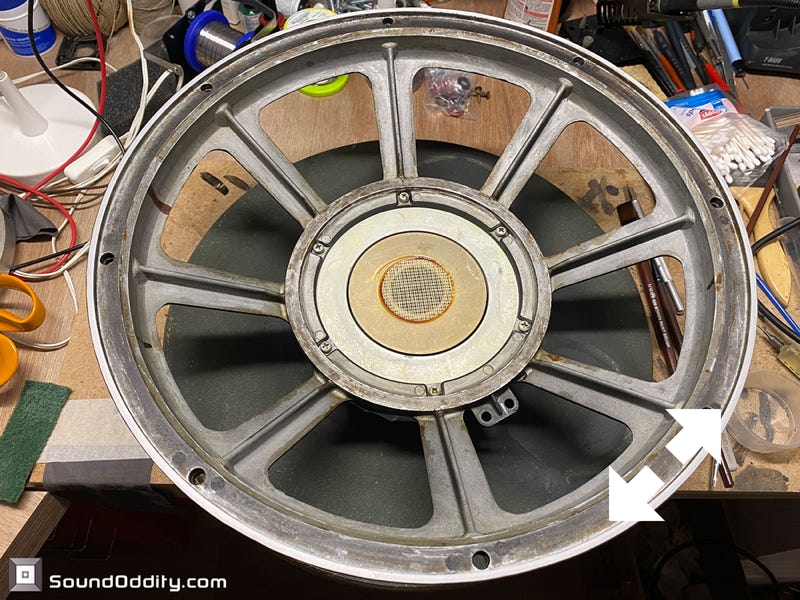

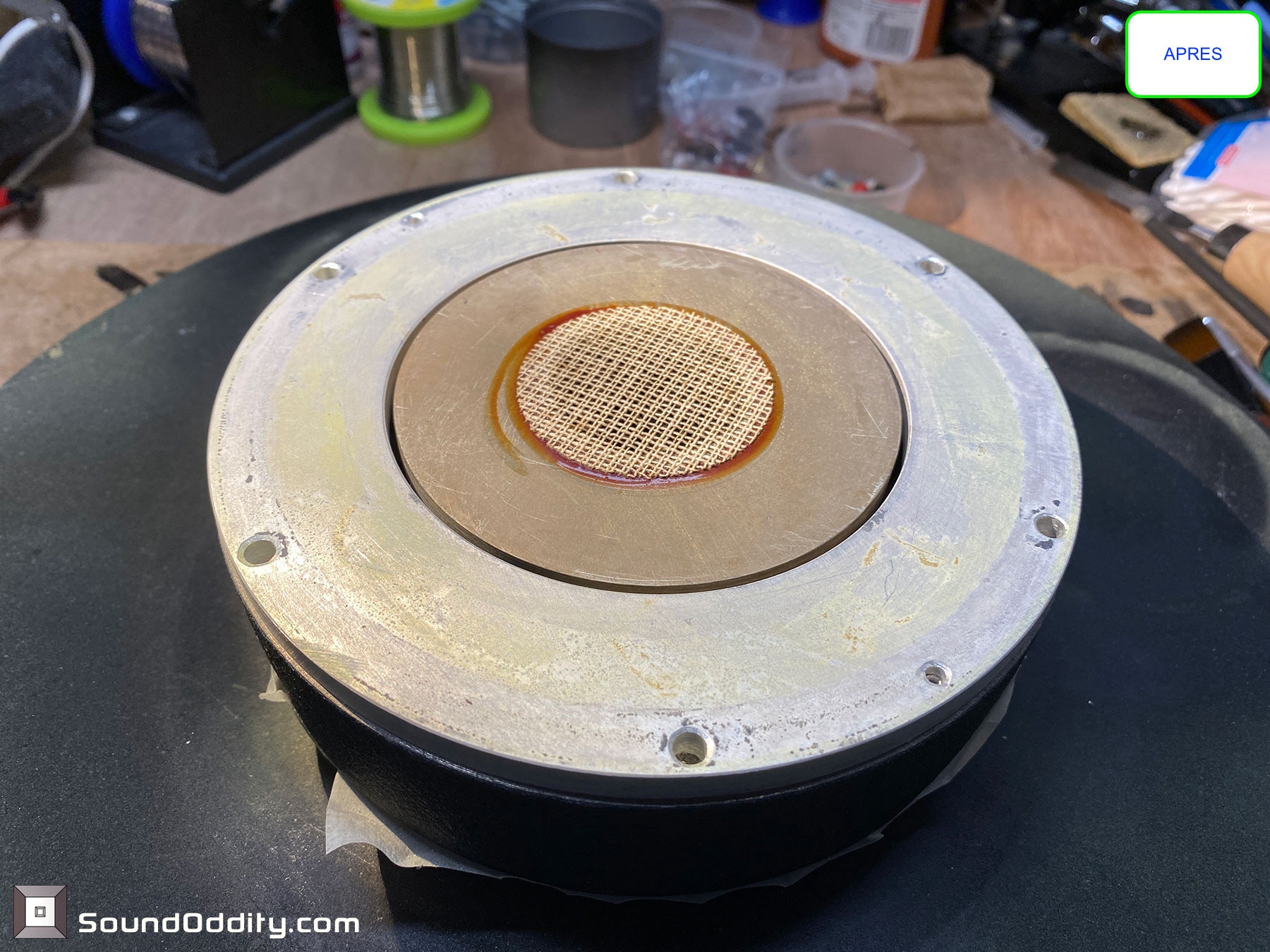

Chassis Après nettoyage et restauration

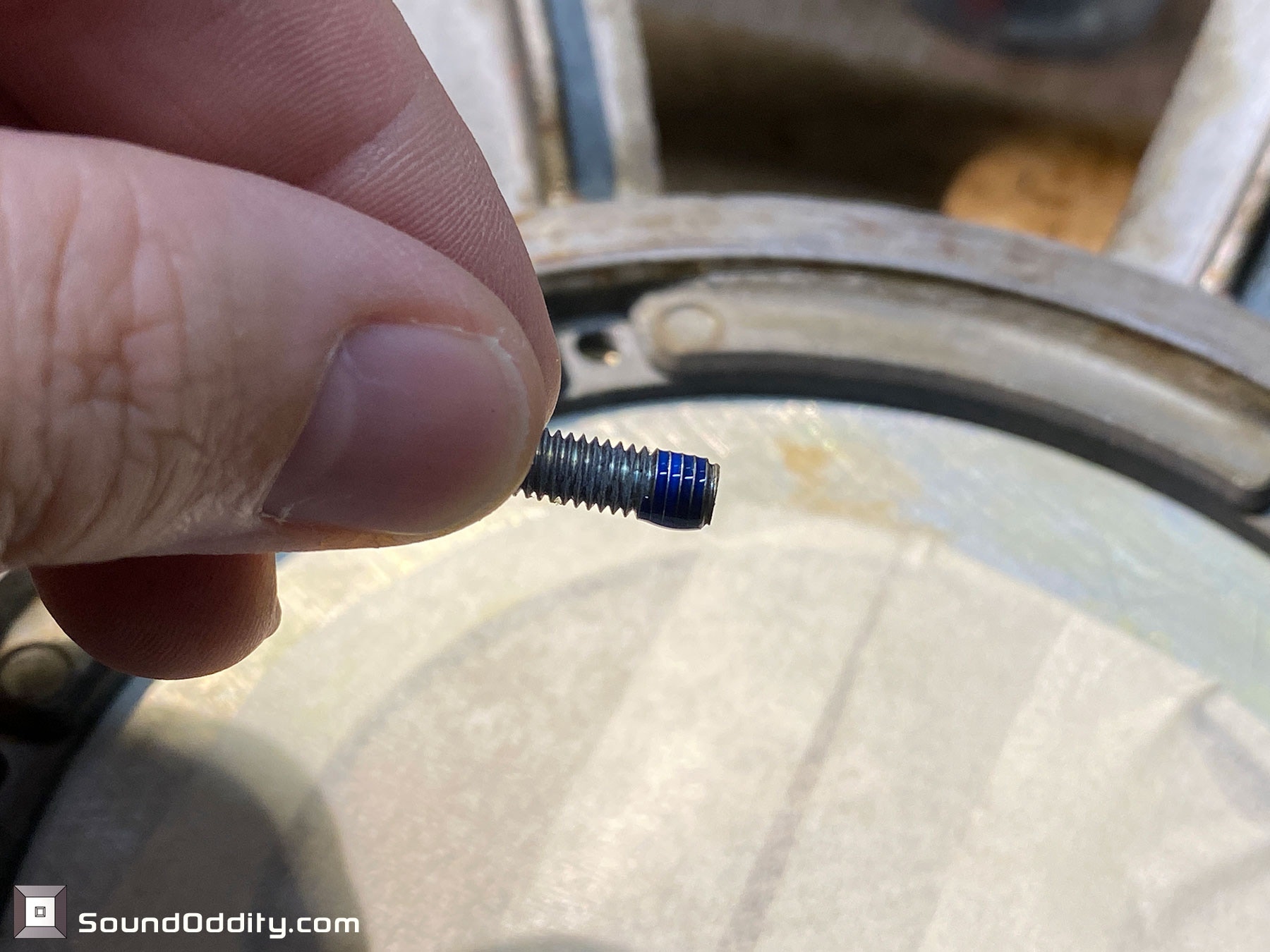

Ré-assemblage des moteur/chassis avec du frein fillet

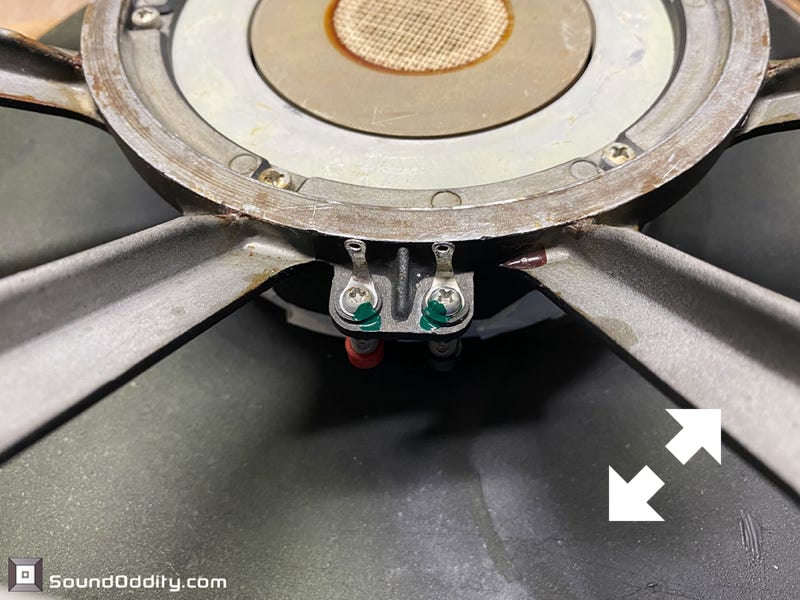

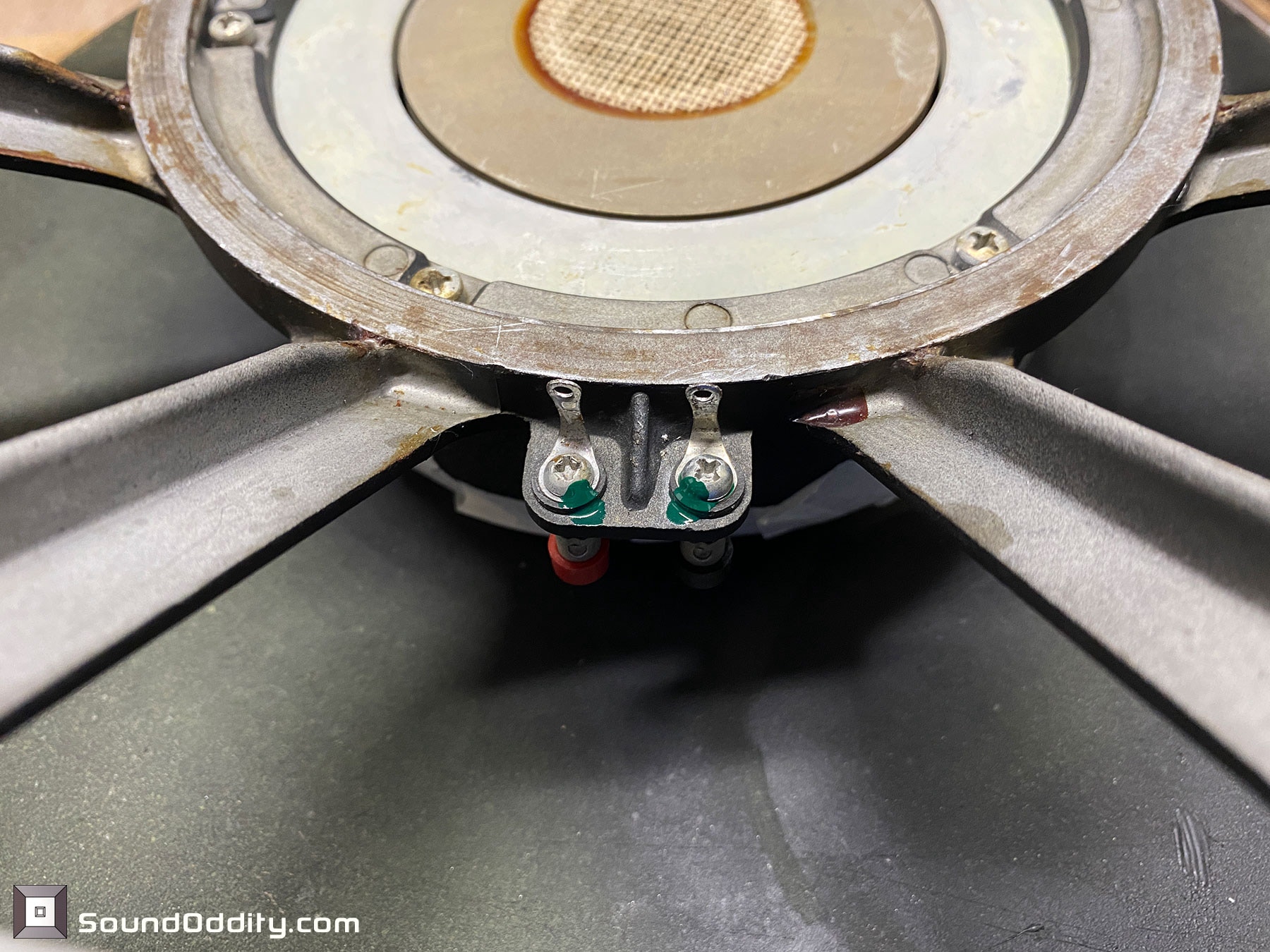

Connexions à la bobine

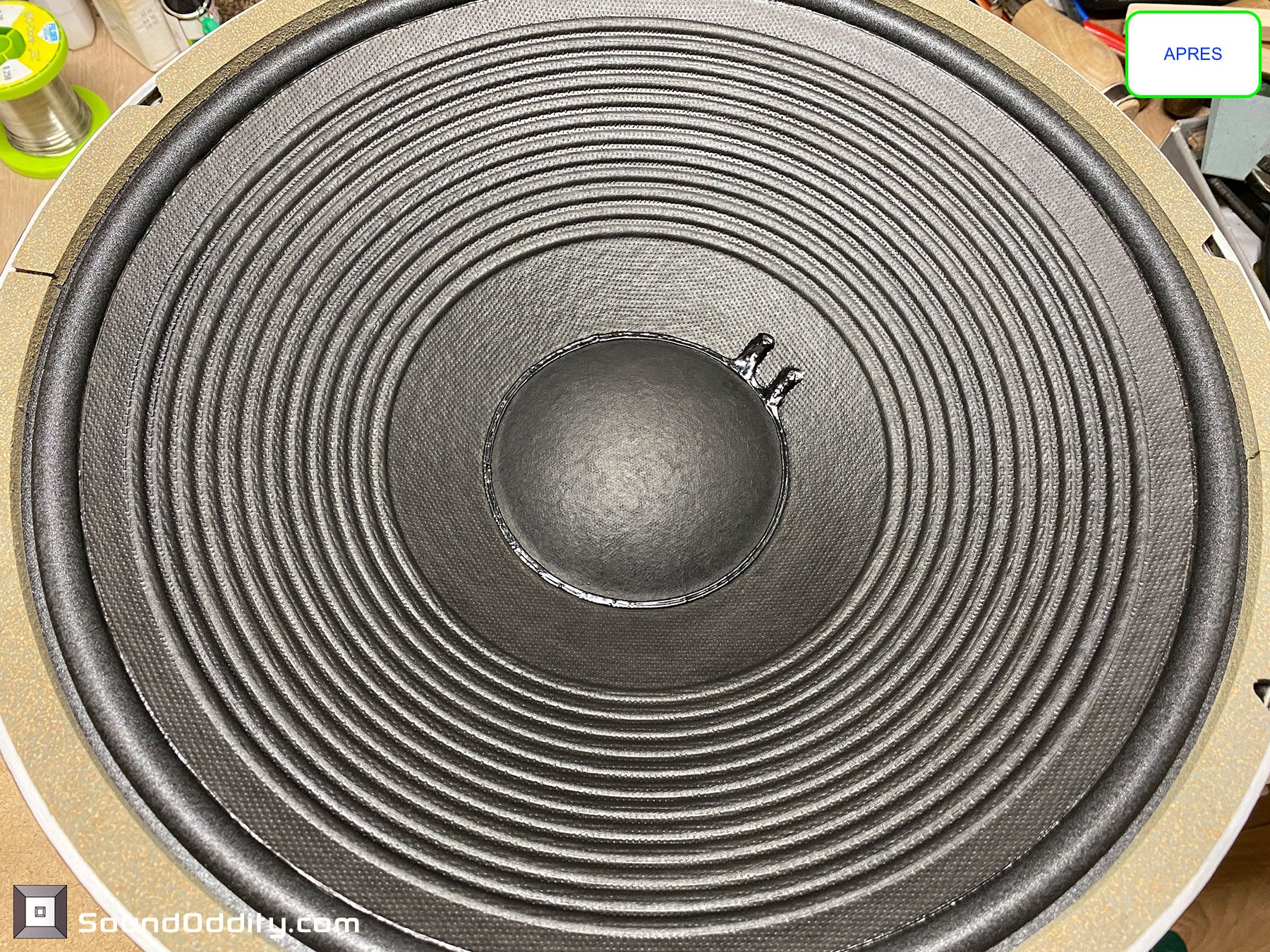

Après restauration
Après restauration
Après restauration

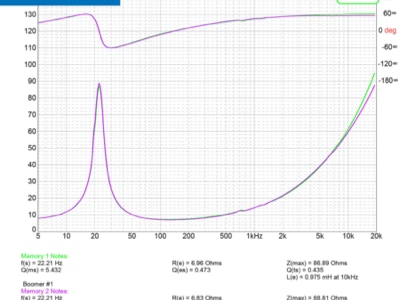

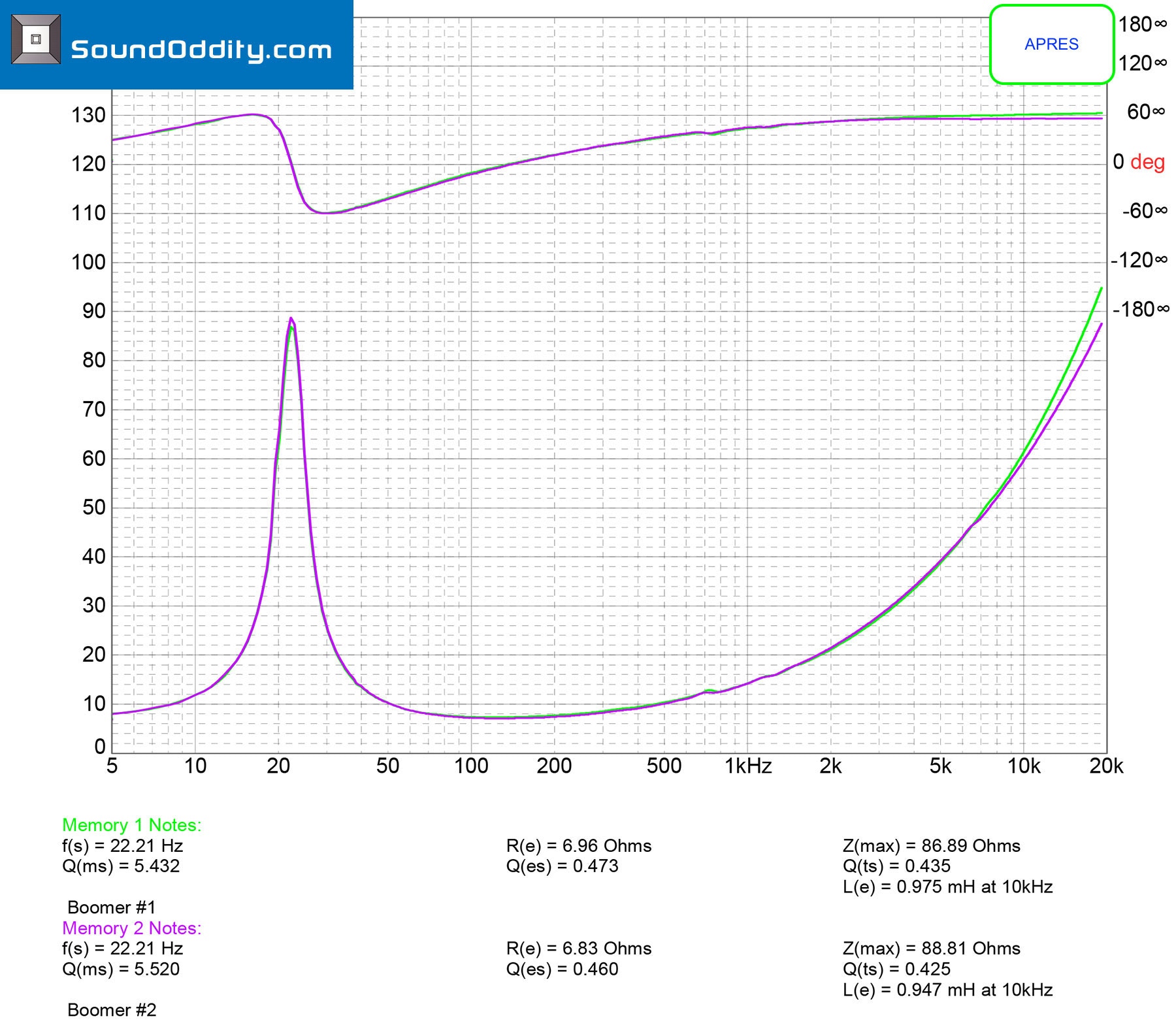

Impédances des deux boomers Après restauration
