- Diagnostic : Avec une distortion audible importante, j'ai d'abord cru à un problème de corrosion du moteur qui s'est effectivement avéré au démontage, mais une fois ce problème résolu, il y avait toujours la même distortion, en fait une connexion à la bobine était sur le point d'être coupée et à une fréquence particulière (environ 700Hz), la connexion en défaut entrait en vibration entrainant une distorsion par contact, un peu comme quand on tient les cables de l'ampli directement sur les bornes du HP, on entend toujours un fameux shrrr shrrr.
- Travaux réalisés : Nettoyage, traitement et mise en peinture du moteur. Réparation d’une des connexions à la bobine.

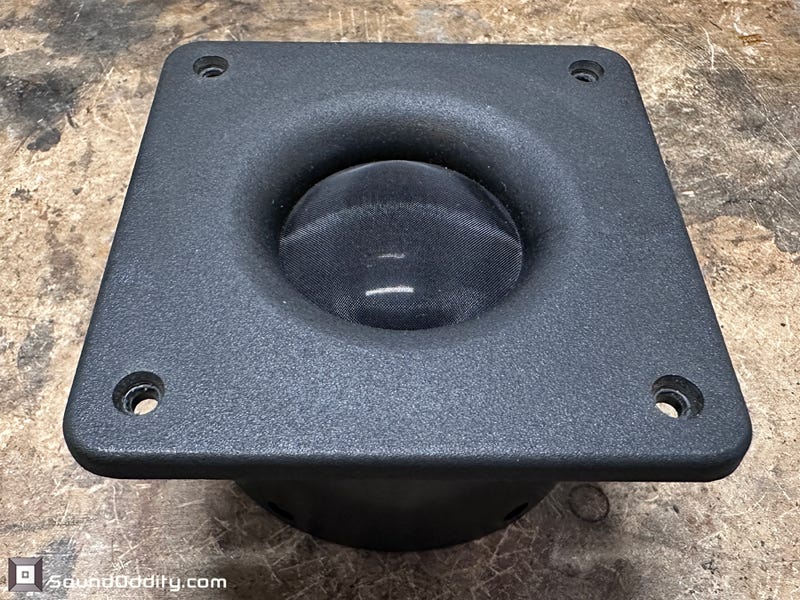

- Faits notables : Une conception originale pour ce médium avec une bobine reliée à un cône qui pousse un dôme…

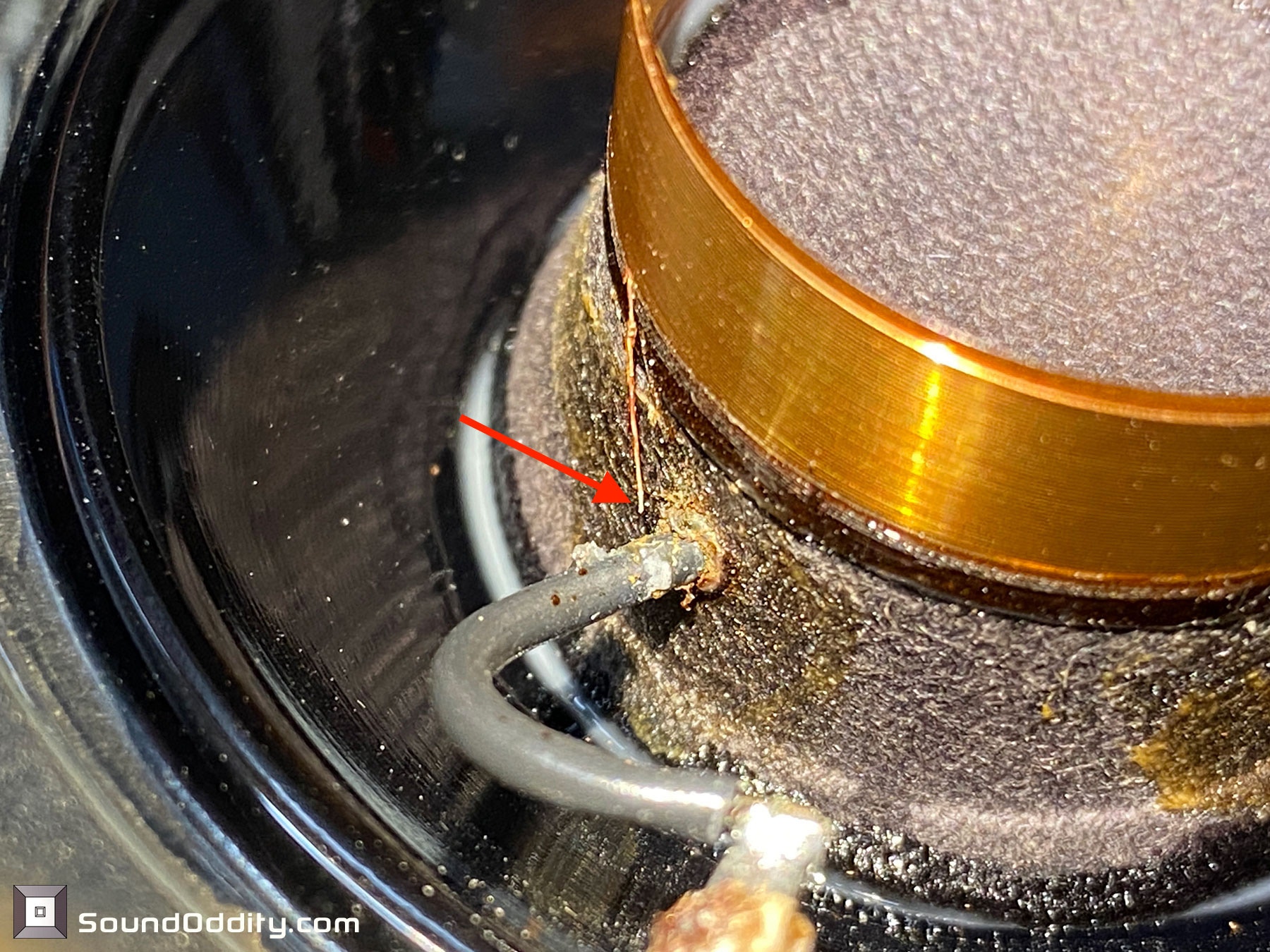

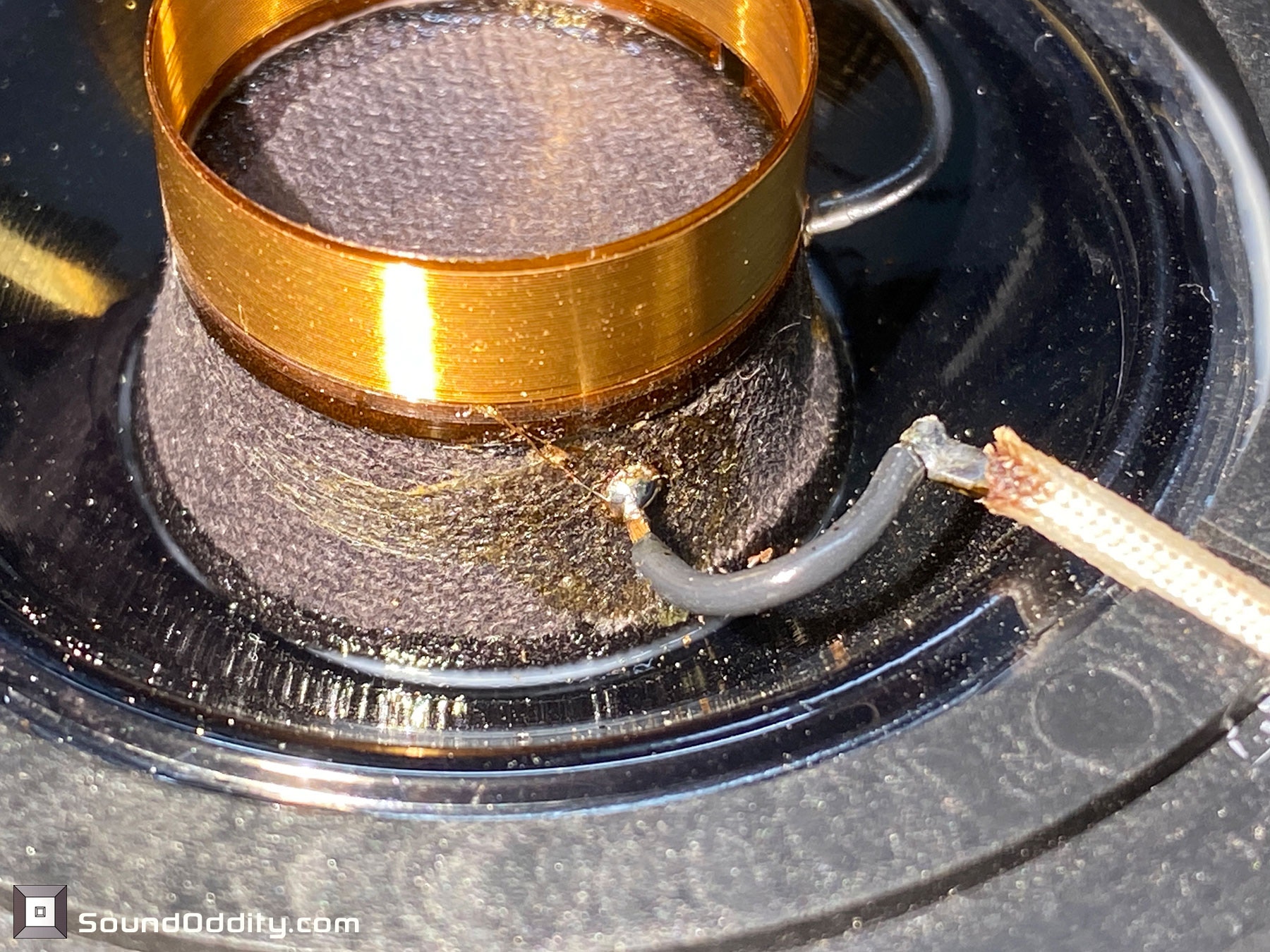

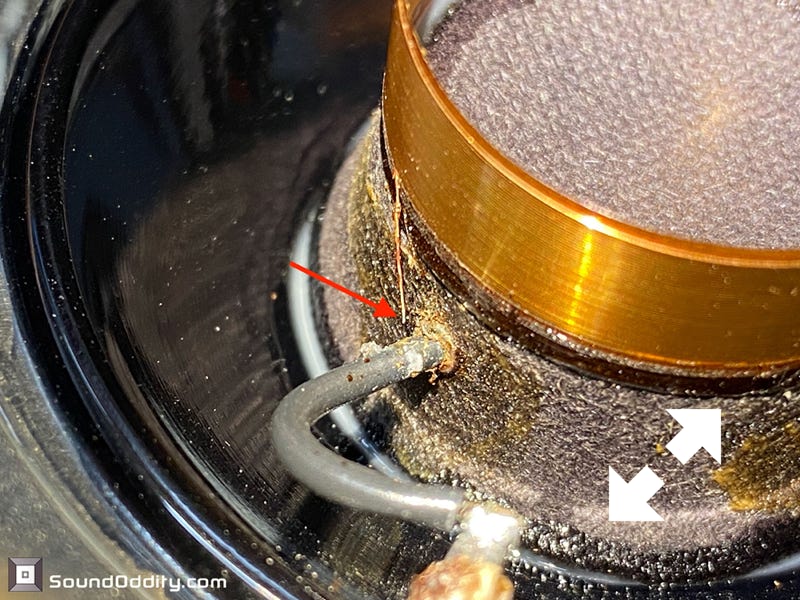

Fil de connexion à la bobine cassé

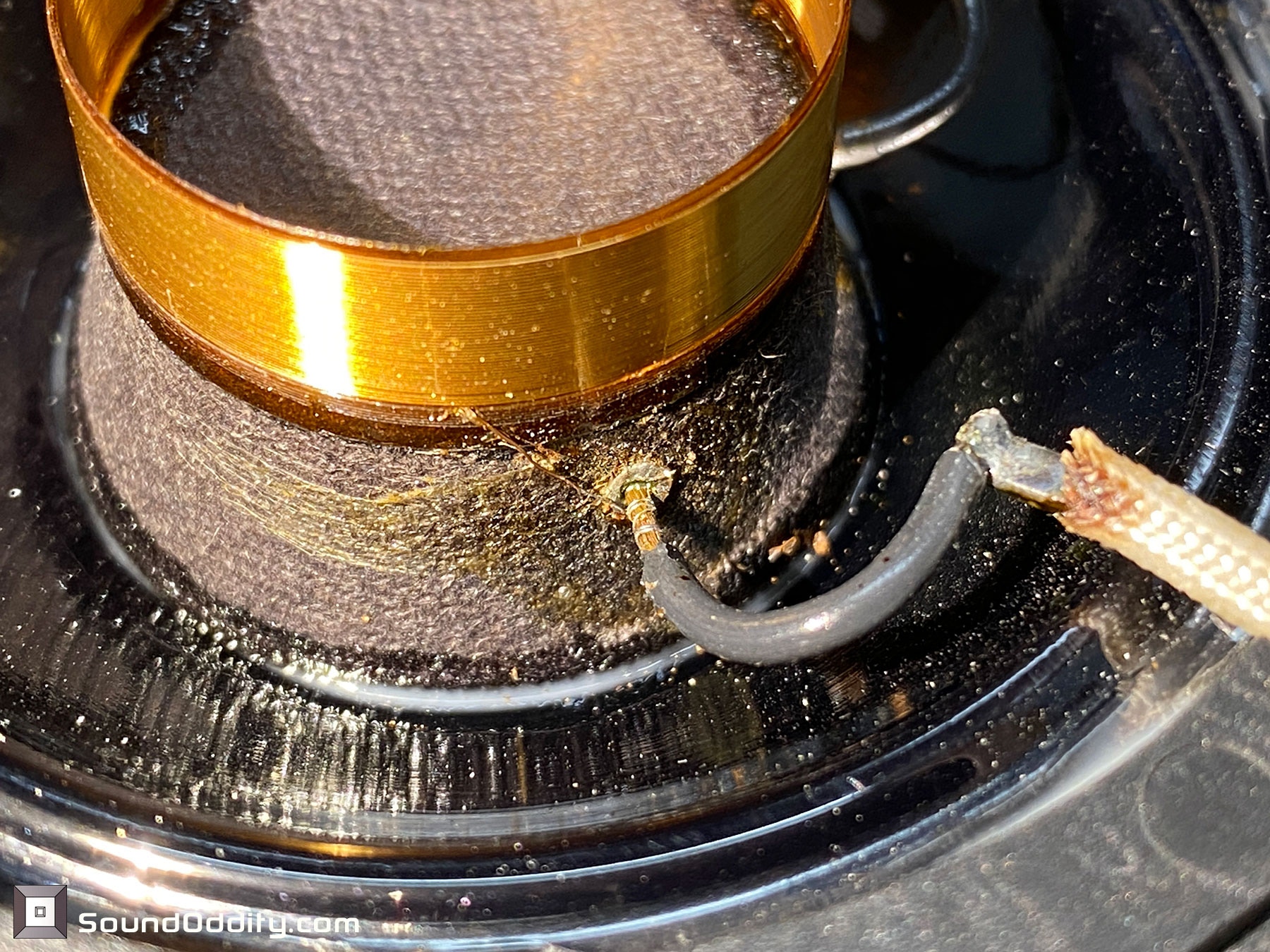

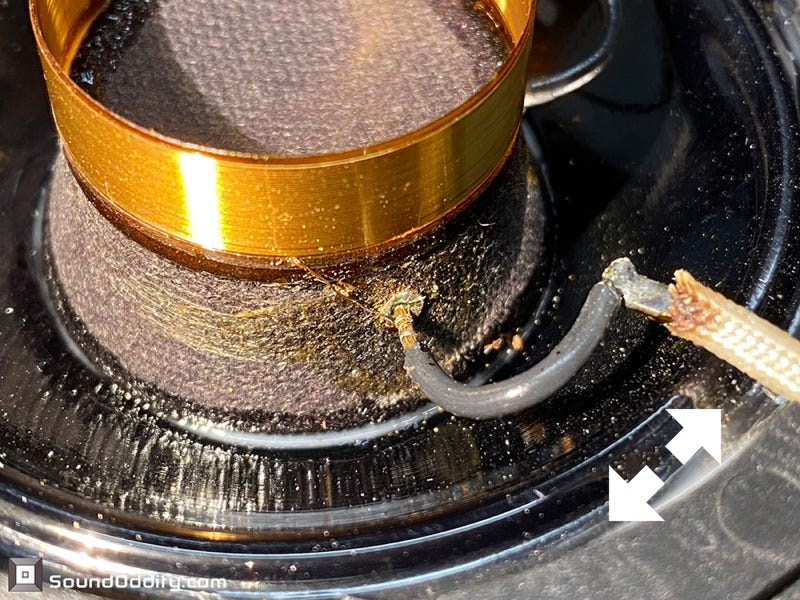

Nettoyage des connexion et positionnement du fil pour une nouvelle soudure

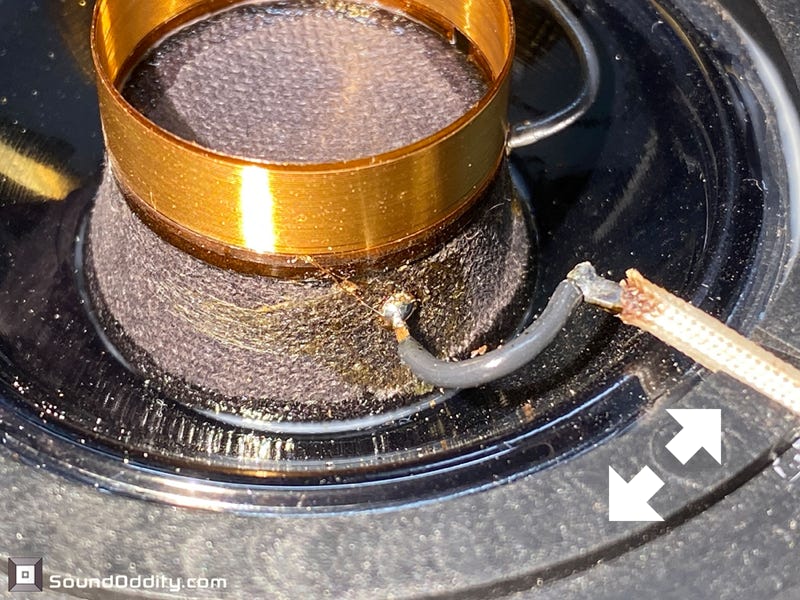

Soudure réalisée

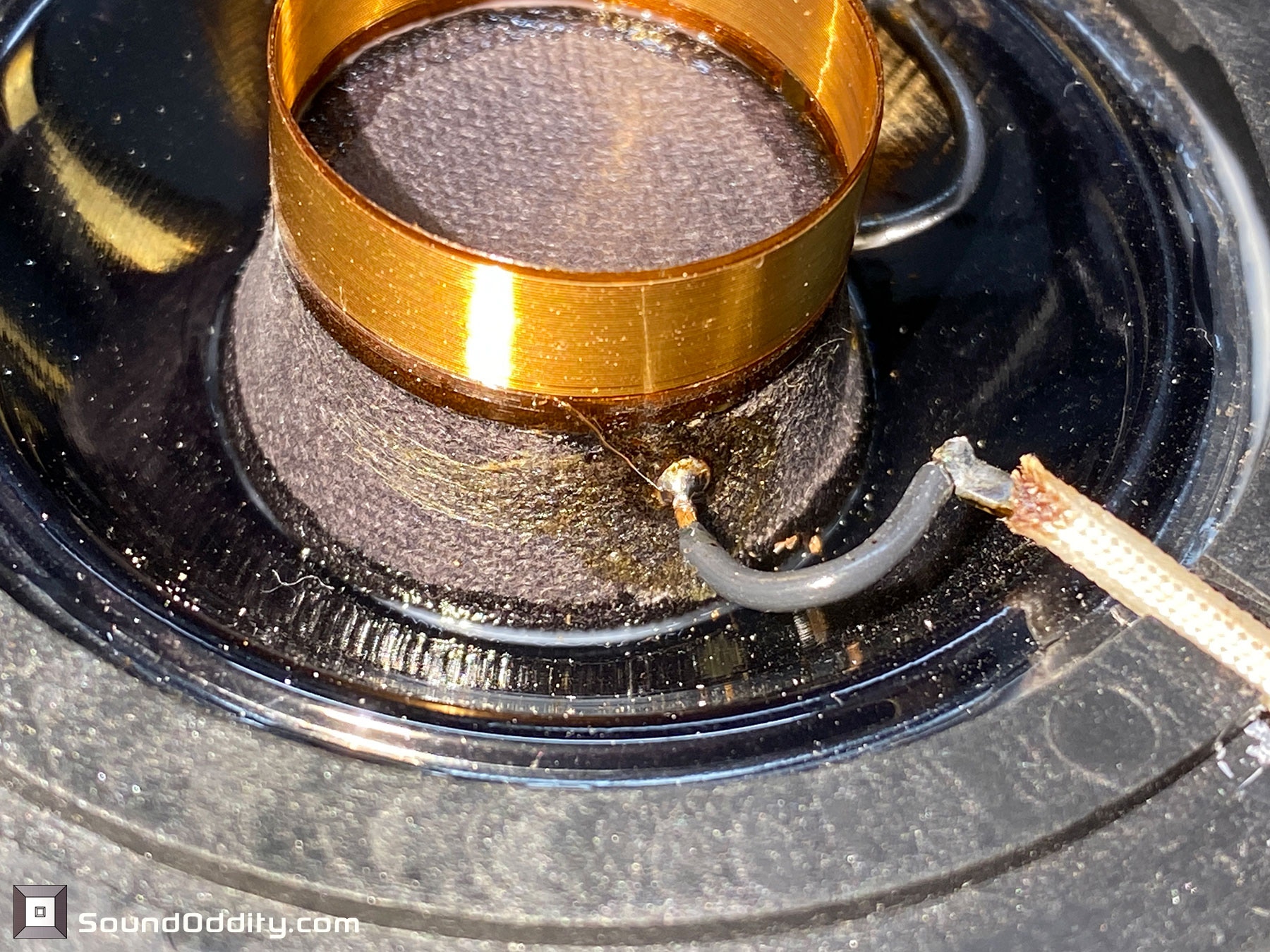

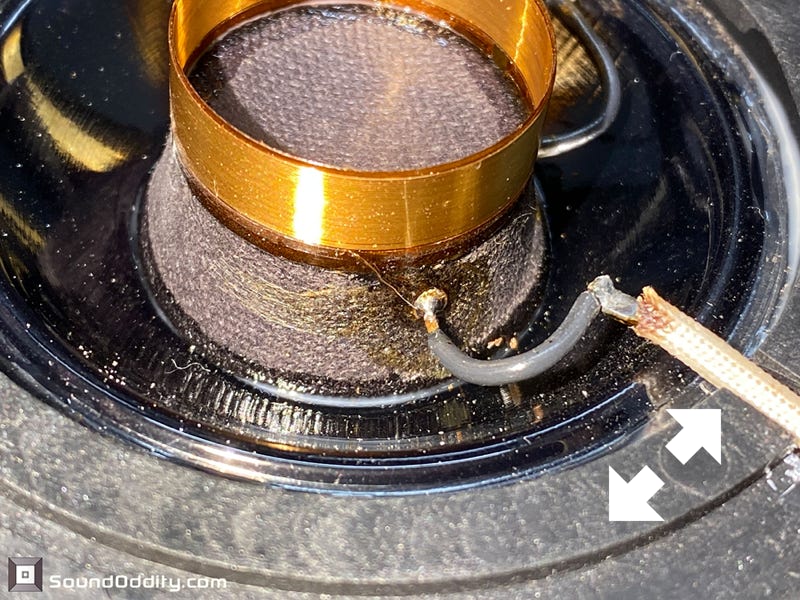

Soudure et fil protégés

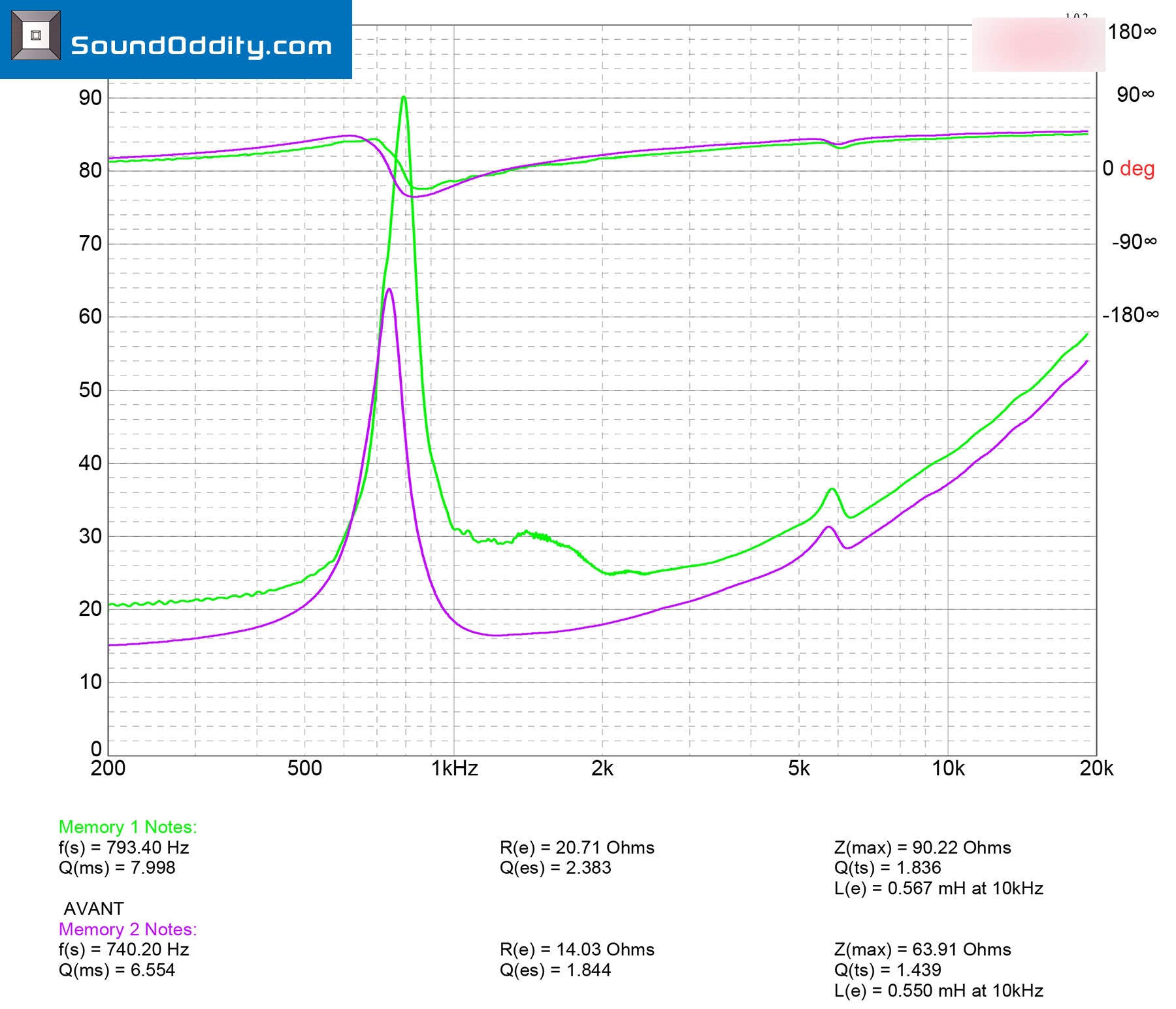

Impédance Avant et Après
