• Diagnostic : Bobines brulées à la suite d’une panne d’amplificateur sans protection de sortie.
  • Travaux réalisés : Commande de nouveaux équipages mobiles chez Cabasse. Dépose des équipages mobiles d’origine. Nettoyage des moteurs. Assemblage et remontage des nouveaux équipages mobiles. Mesure d’impédance après intervention, contrôles au générateur de fréquences.
  • Faits notables : Merci au SAV Cabasse pour la fourniture de ces nouveaux équipages mobiles, même si non assemblés…


Cliquez sur la photo de droite pour le diaporama et retrouvez ci-dessous une sélection de photos commentées

Cabasse 17M18LB1
Cabasse 17M18LB1
Cabasse 17M18LB1
Cabasse 17M18LB1
Cabasse 17M18LB1

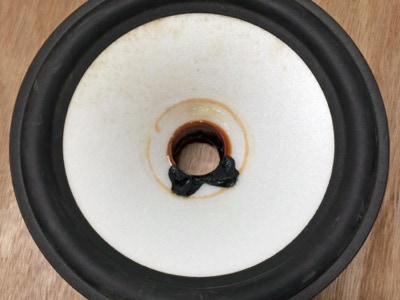

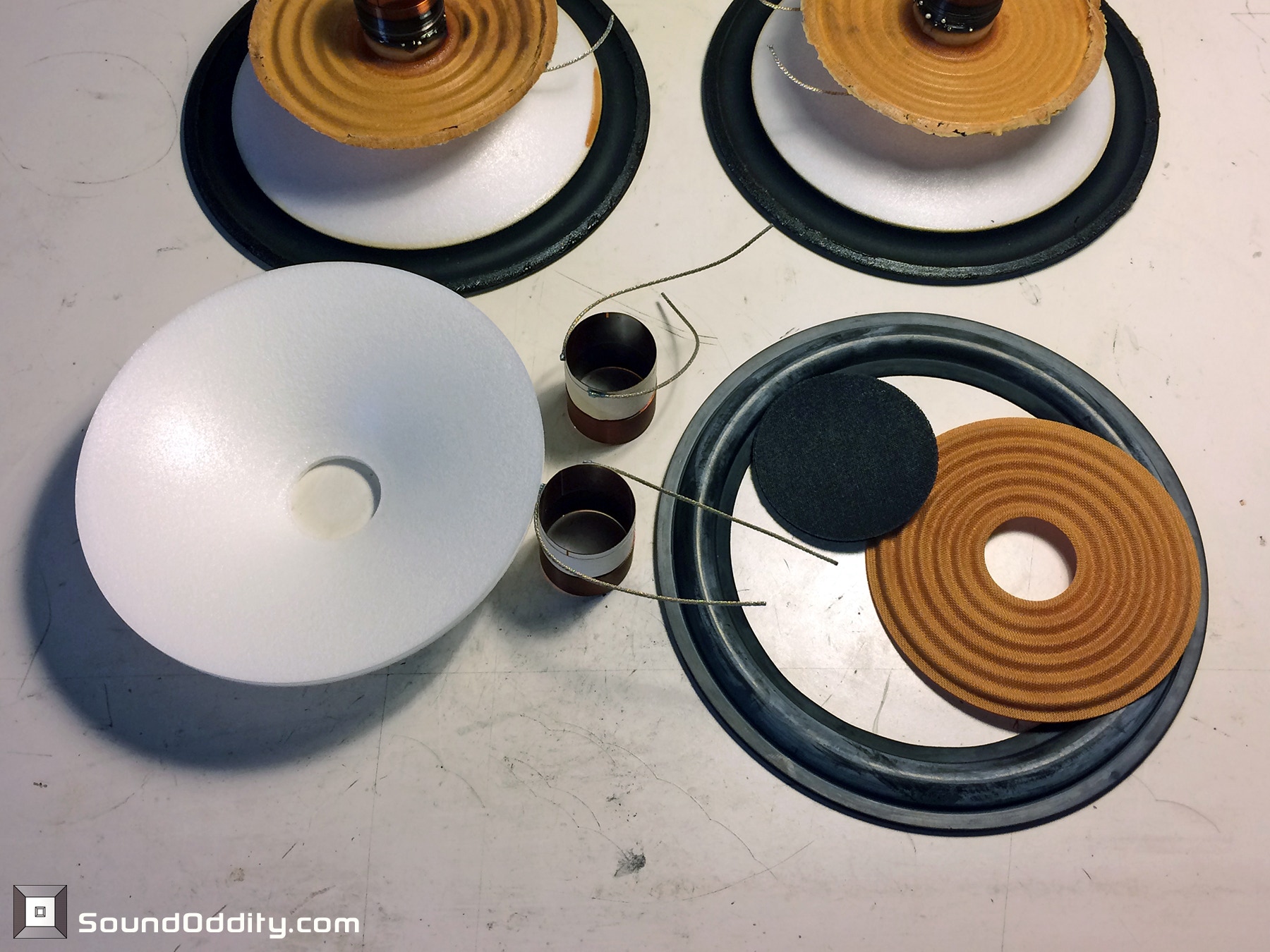

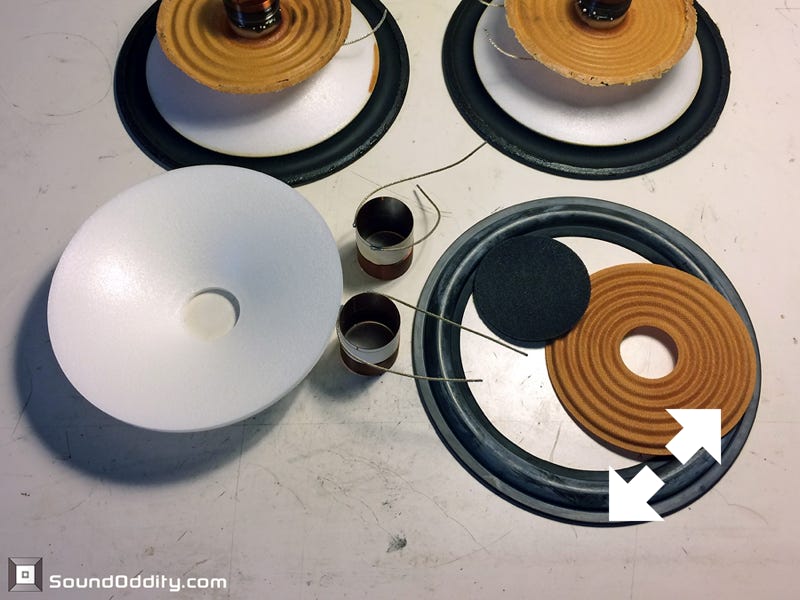

Anciens équipages mobiles avec bobines brulées et nouveaux équipages mobiles livrés par Cabasse à assembler

Cabasse 17M18LB1

Pré-assemblage pour détermination du positionnement correct de chaque élément

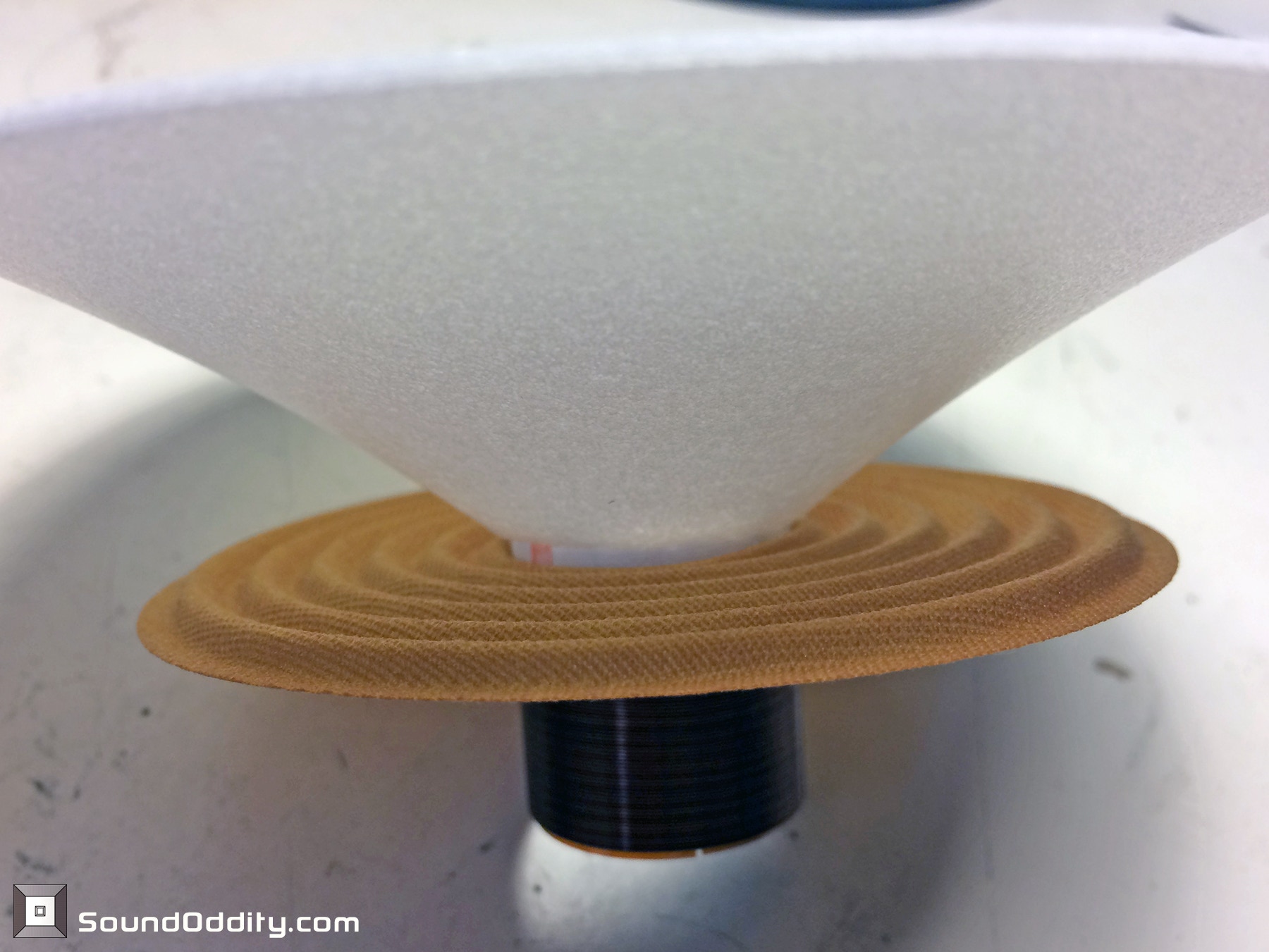

Pré-assemblage

Pré-assemblage pour le repérage d’un parfait positionnement de la bobine dans l’entre fer et du cone par rapport au chassis

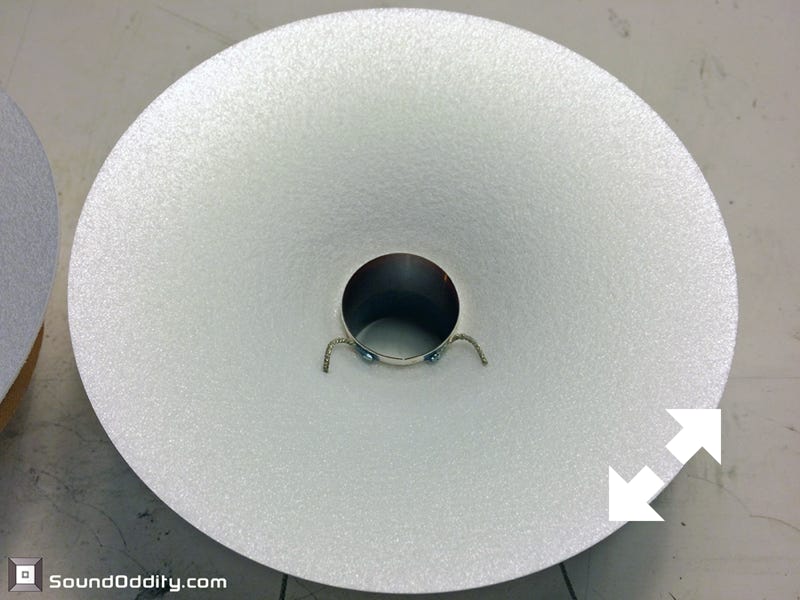

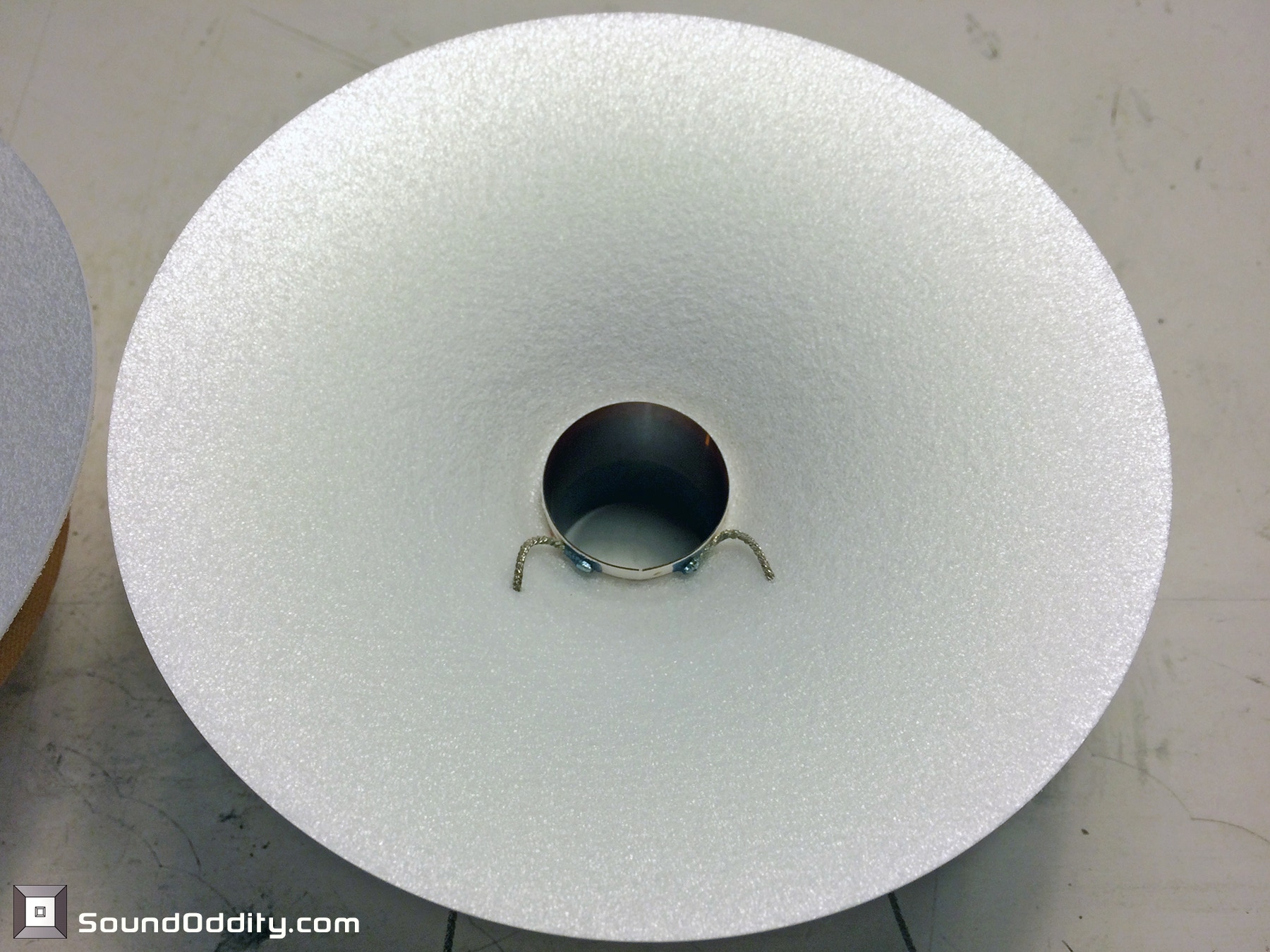

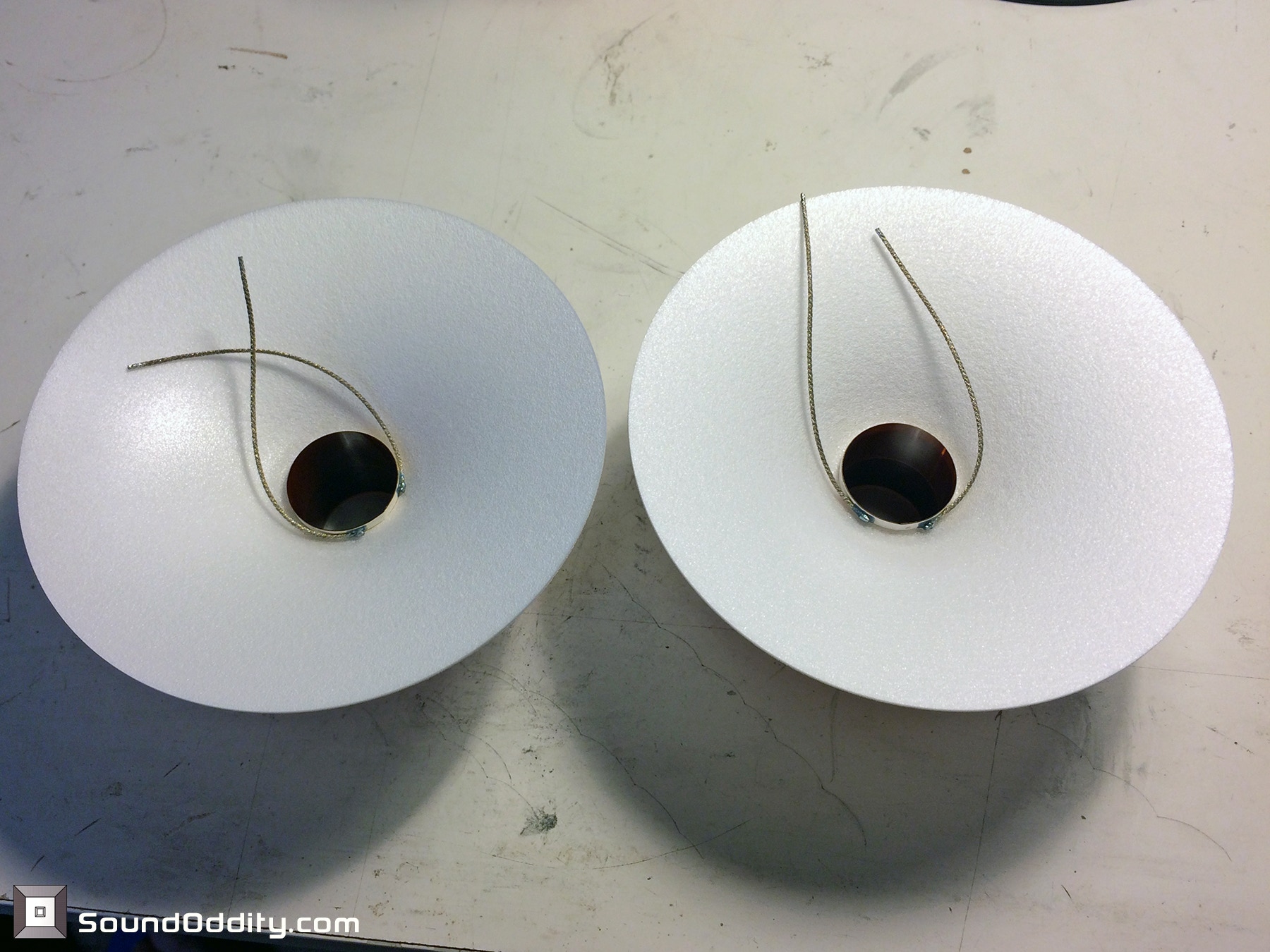

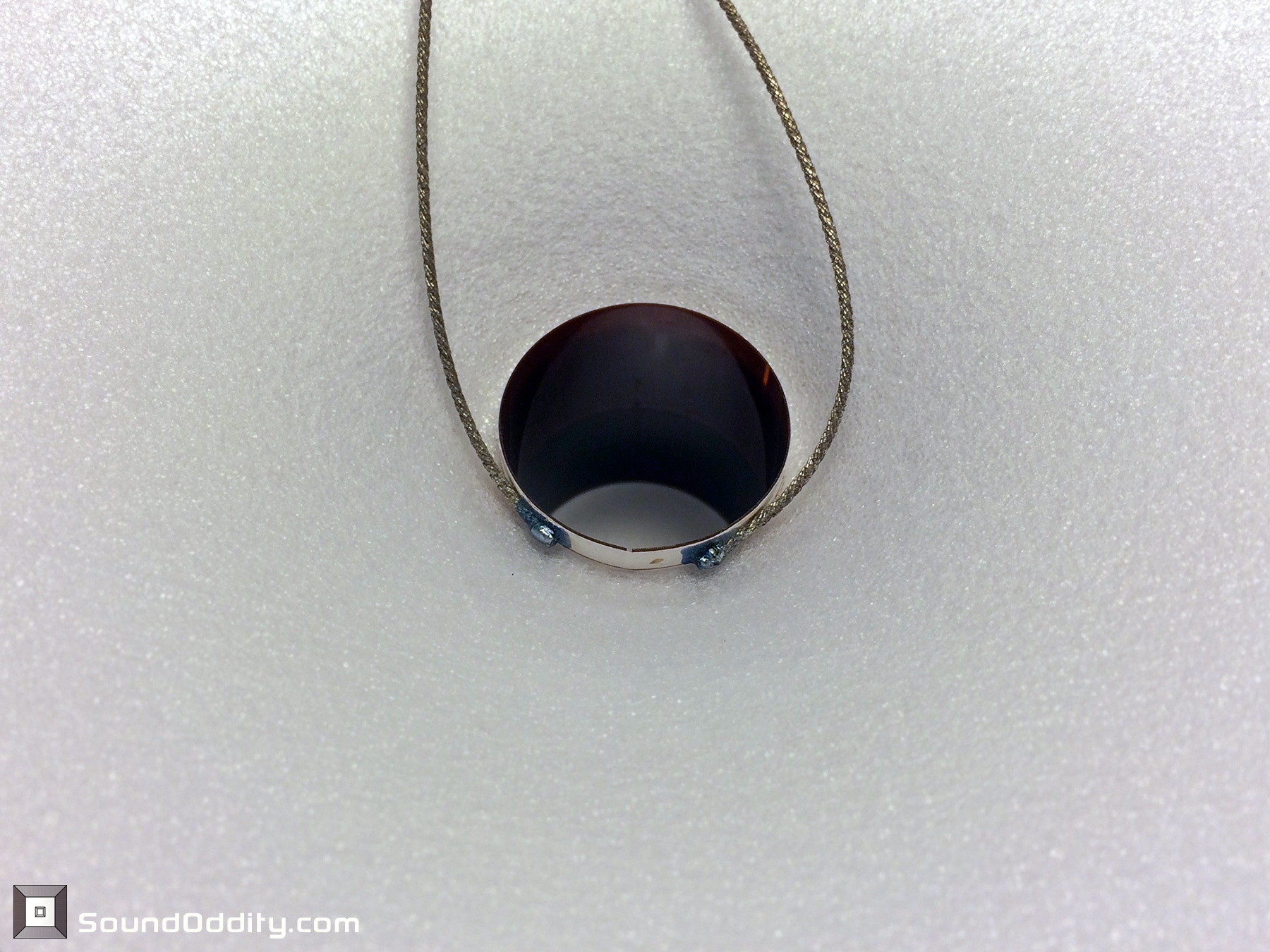

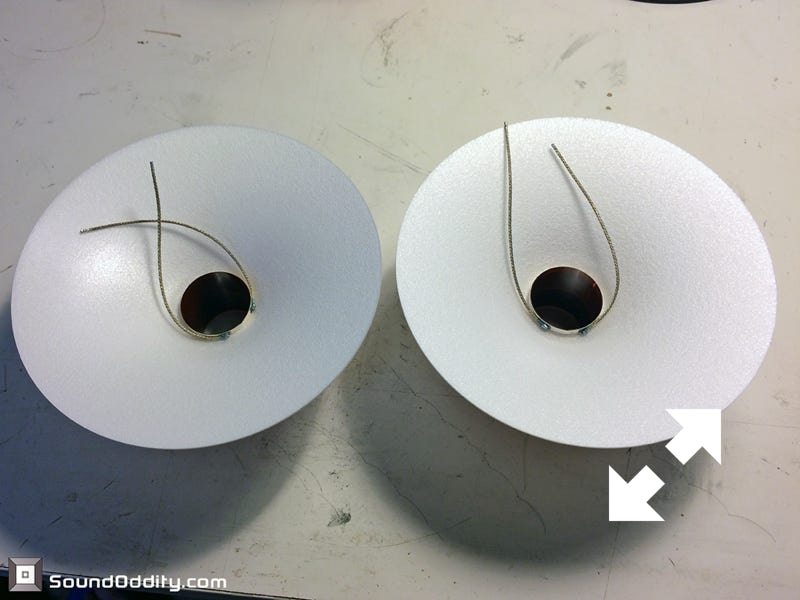

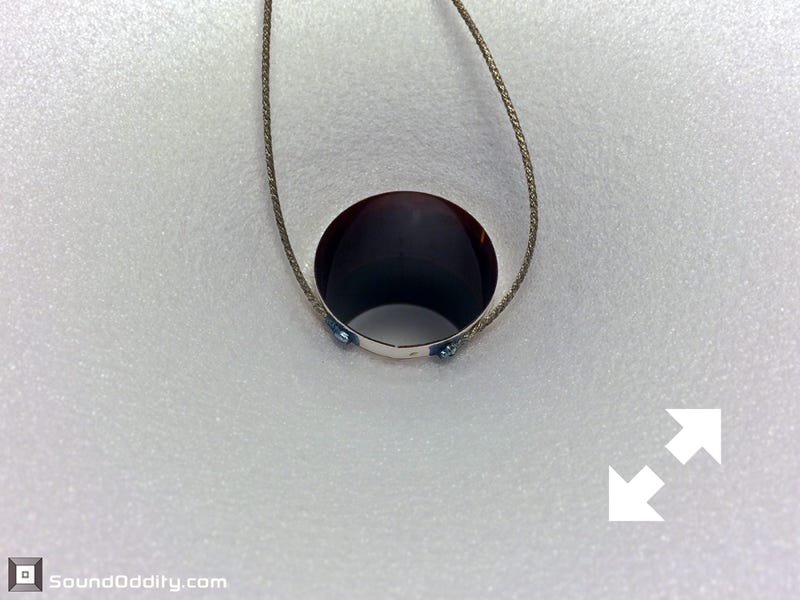

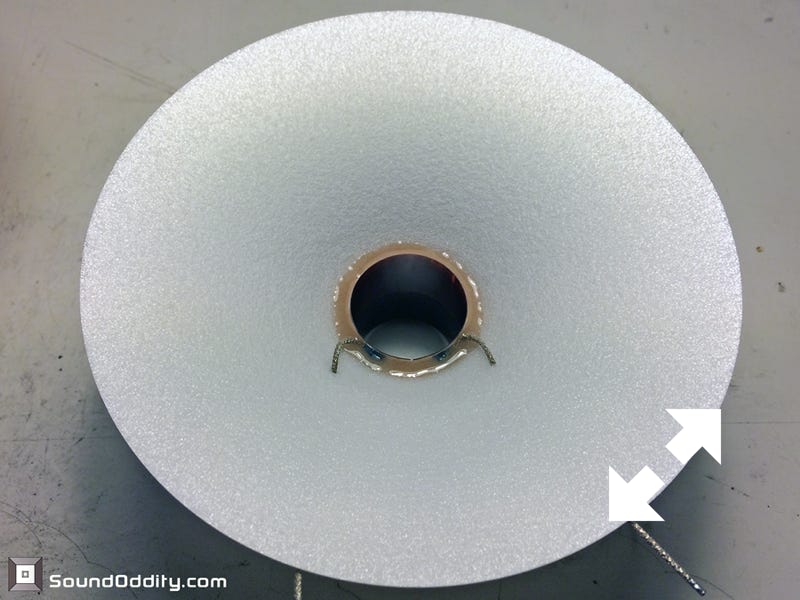

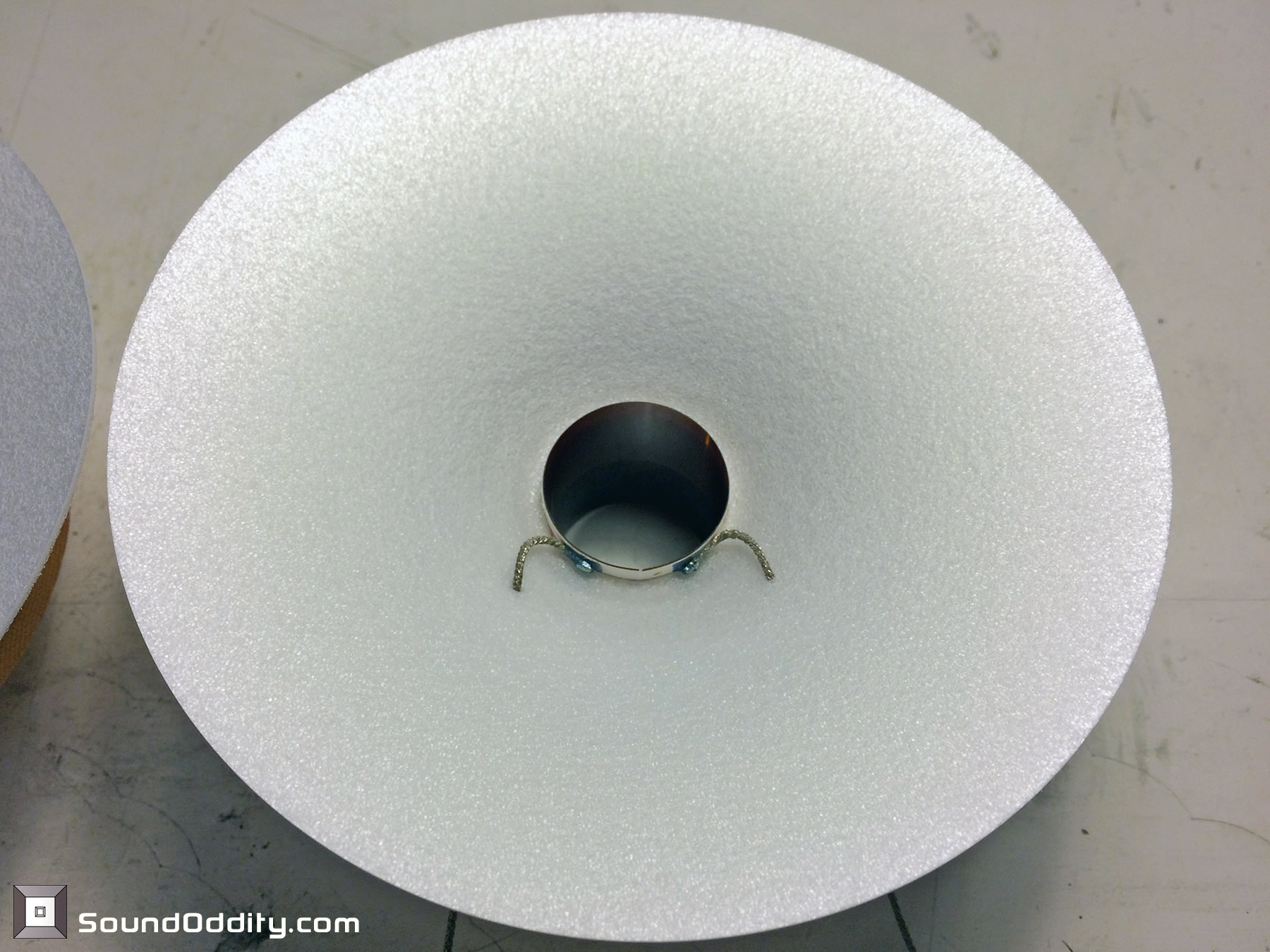

Passage des fils de liaison à la bobine au travers du cône

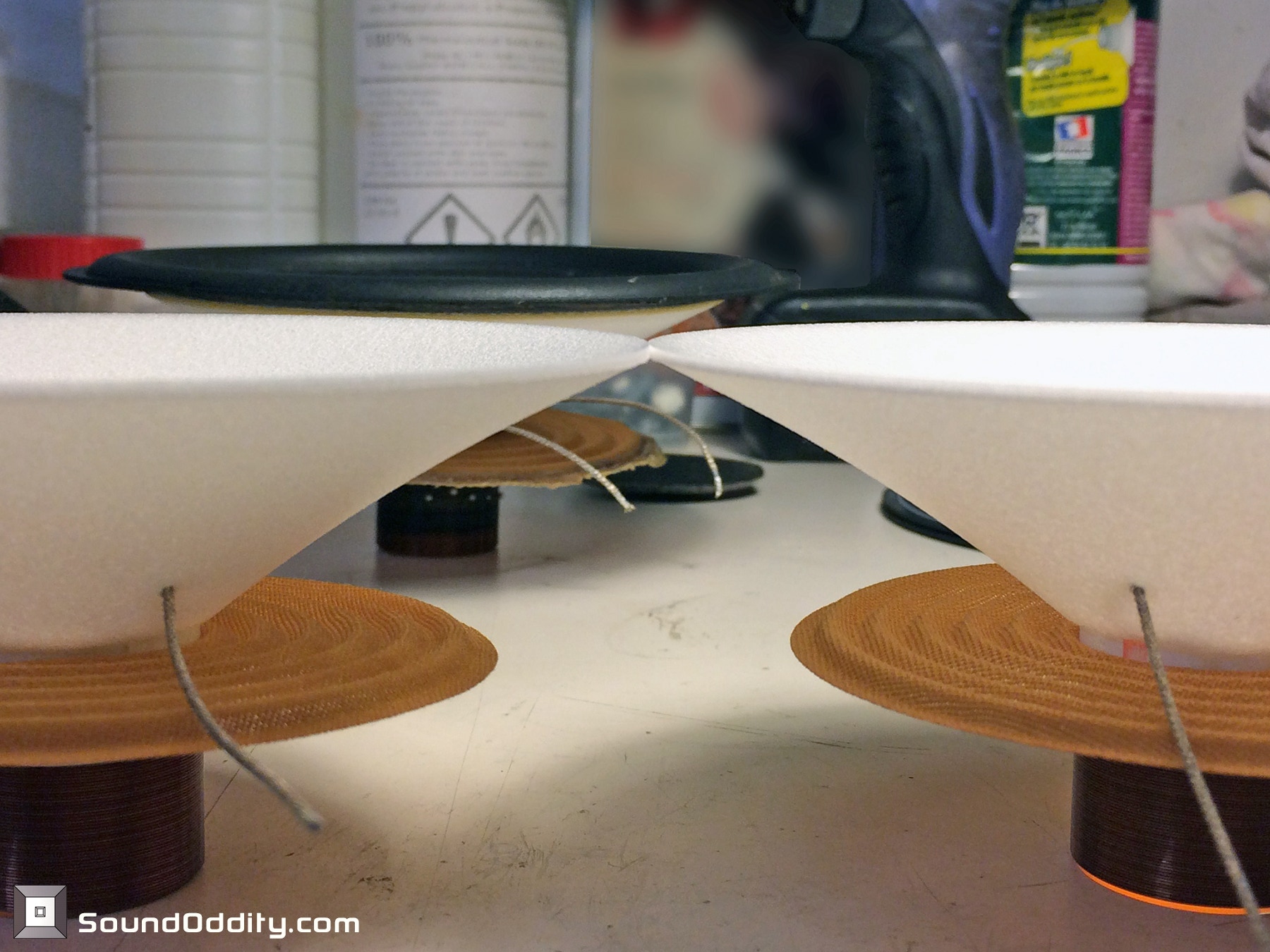

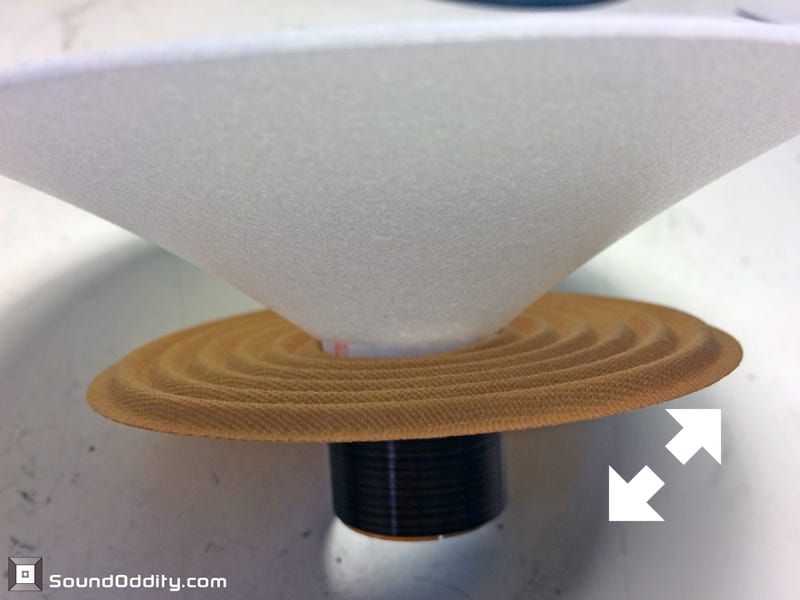

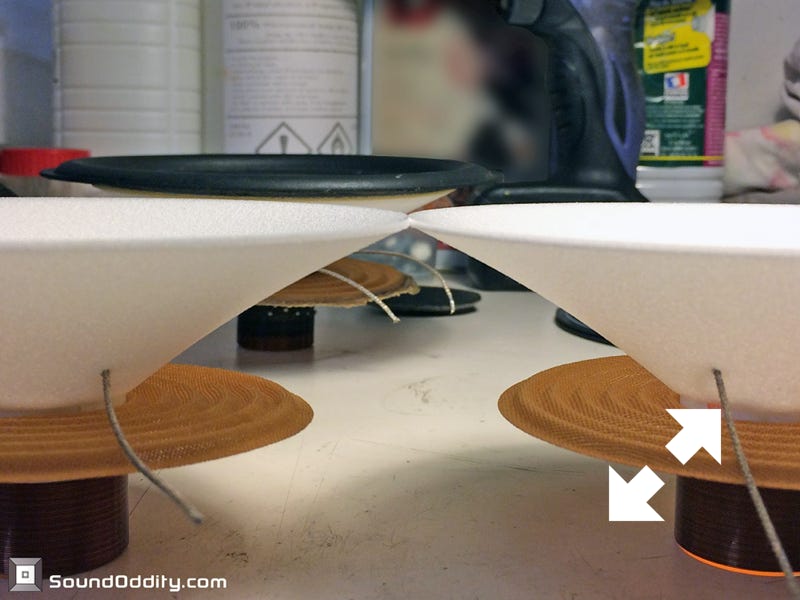

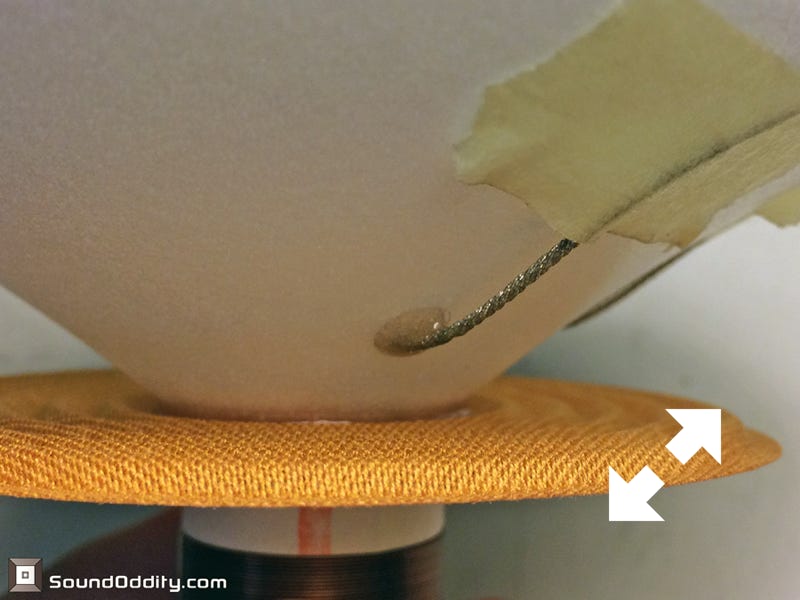

Les deux membranes sont à la bonne hauteur ainsi que les spiders

Collage des membranes

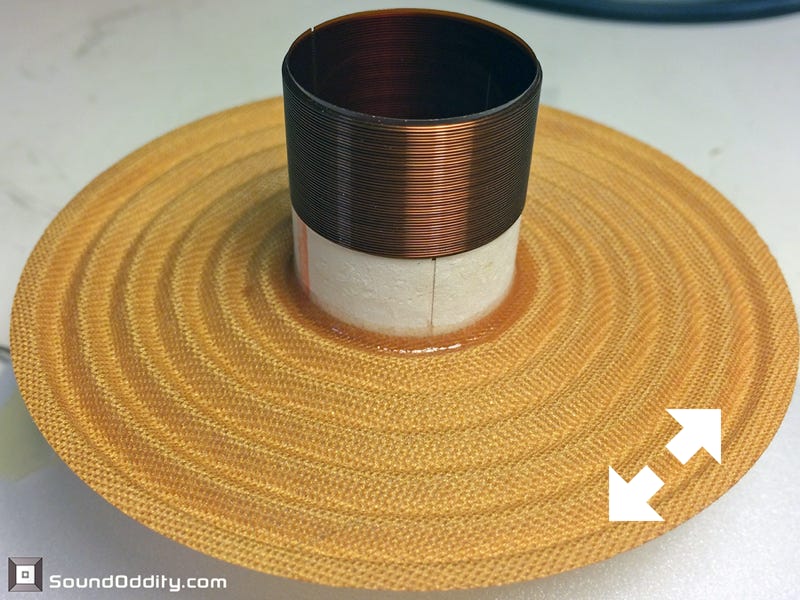

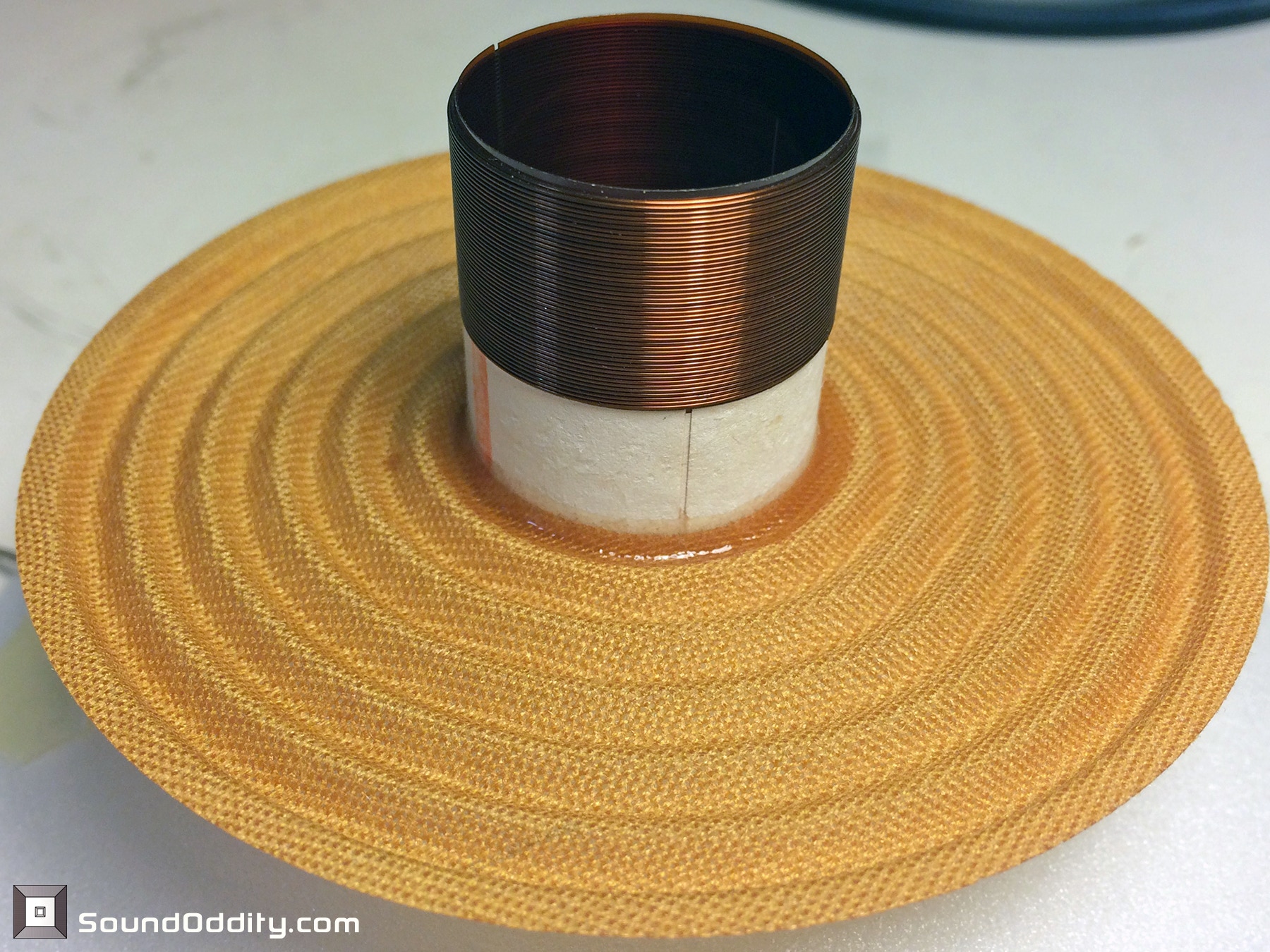

Collage des spiders

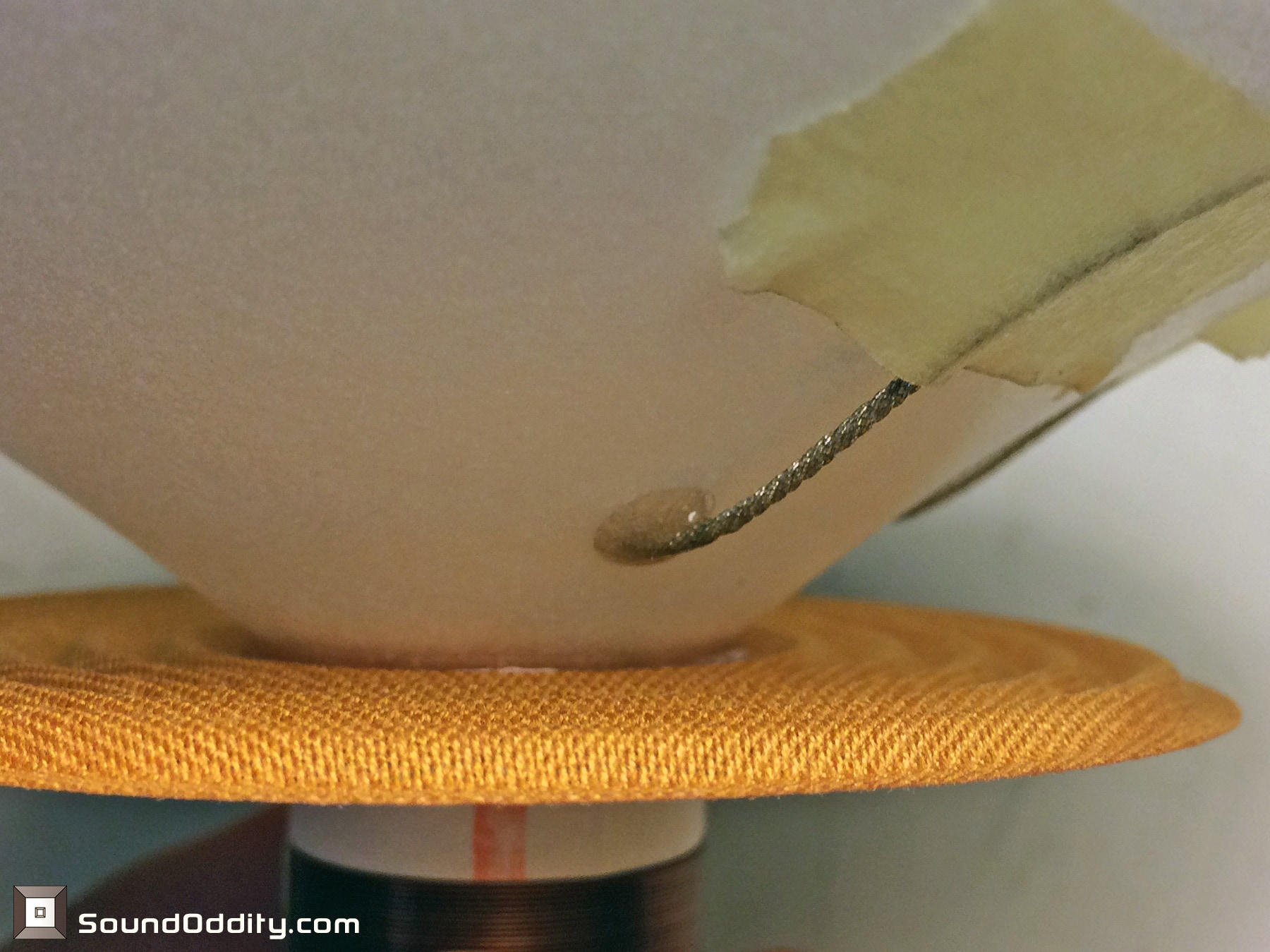

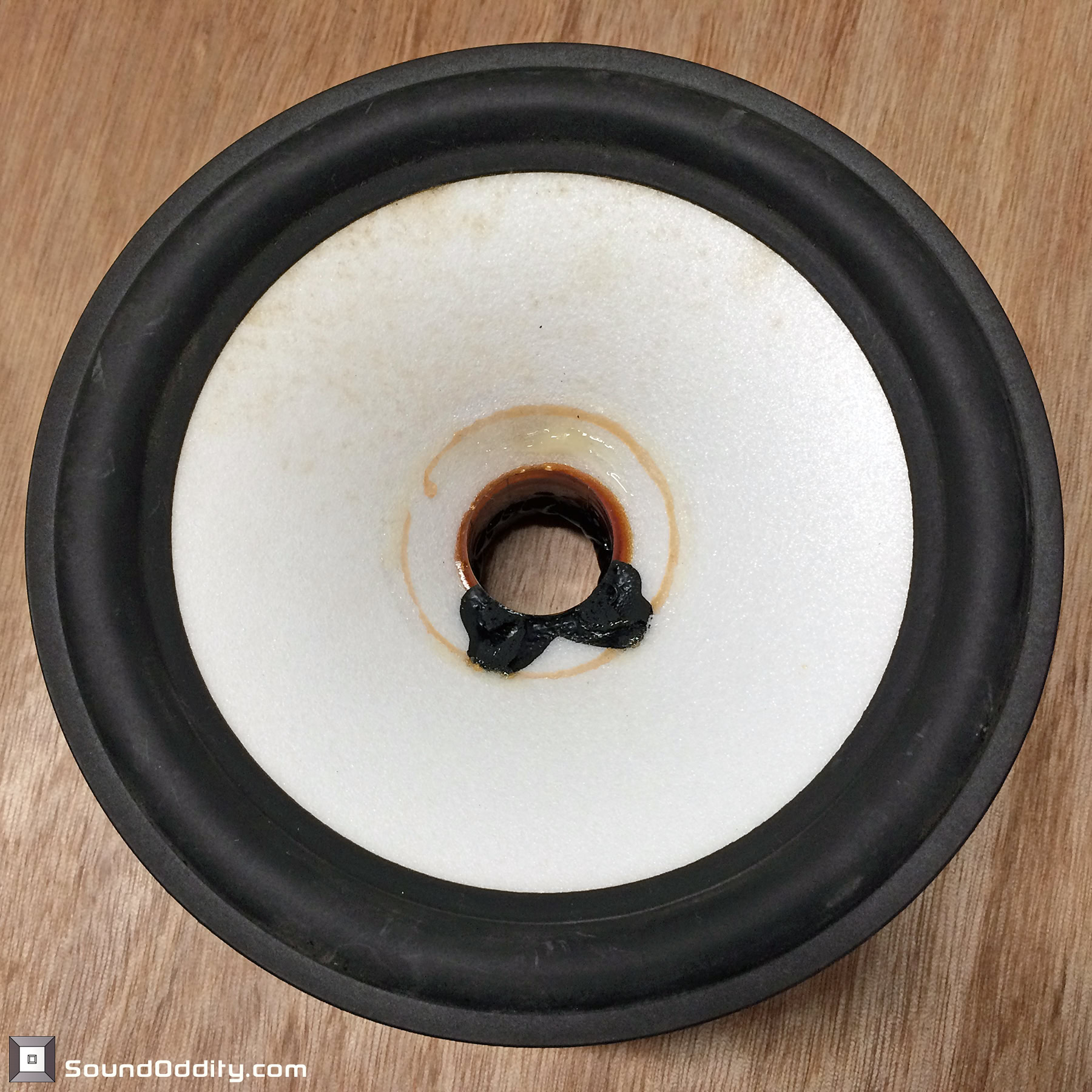

Collage entre membrane et spider et collage des fils de liaison à la bobine

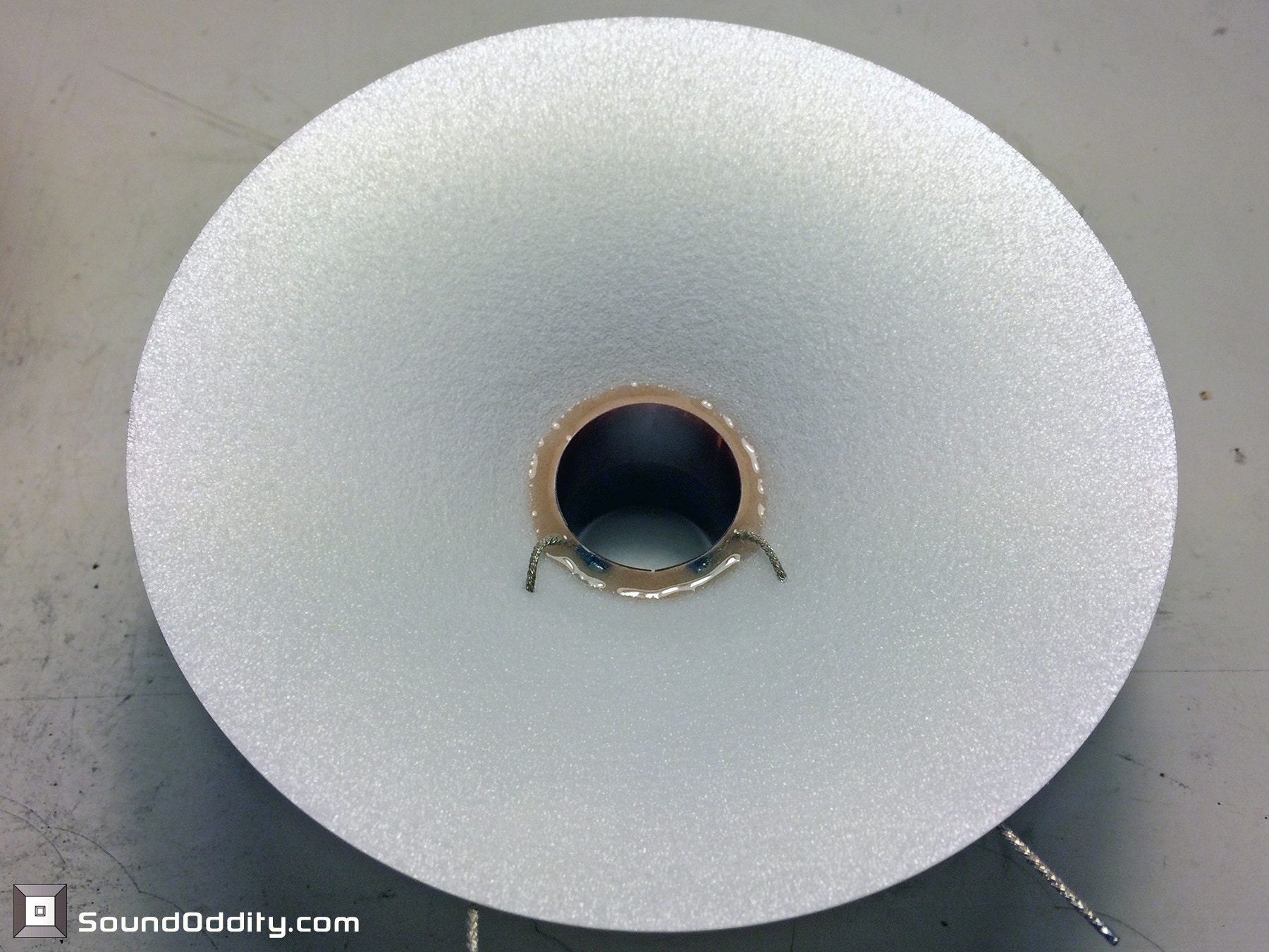

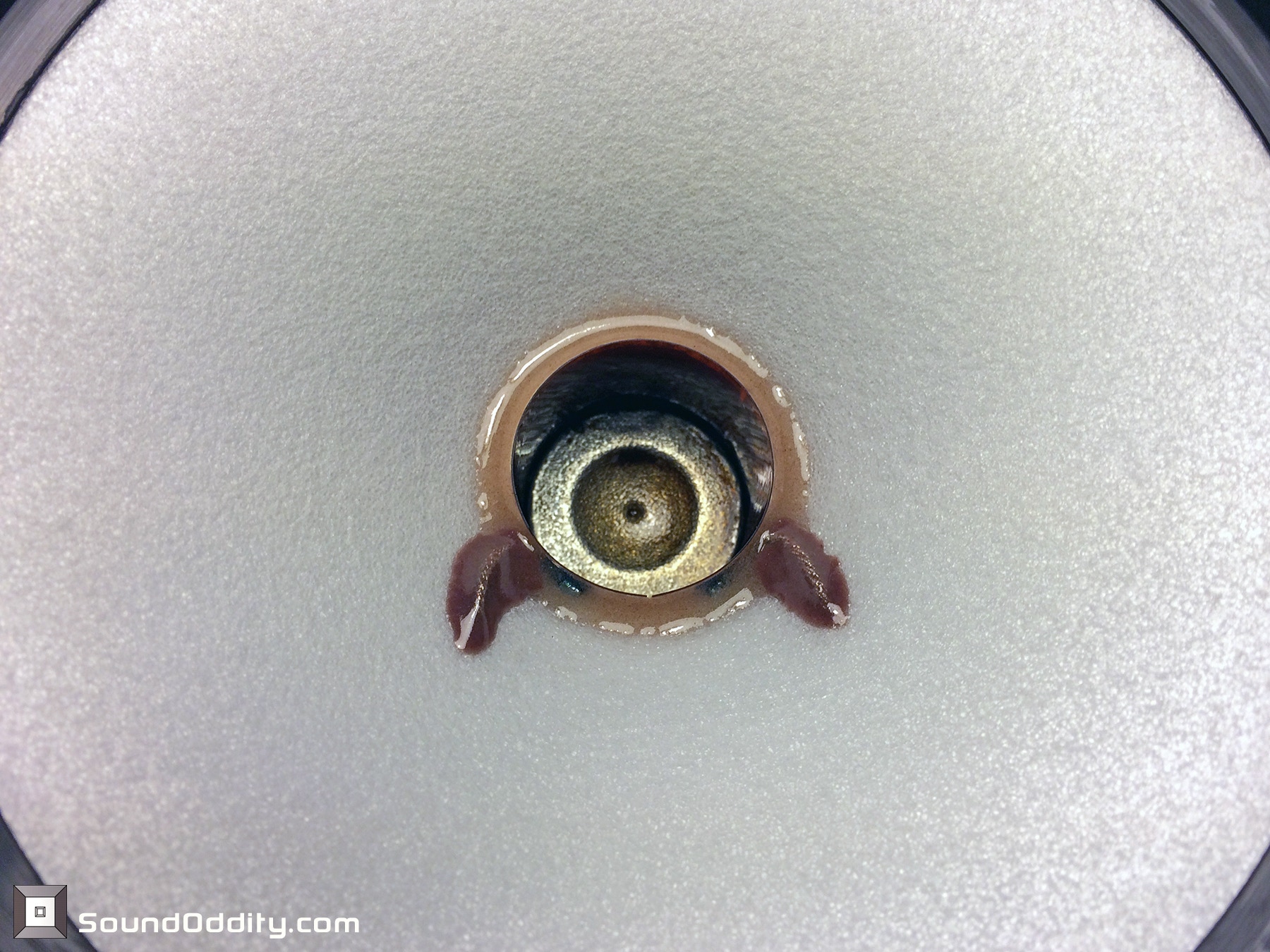

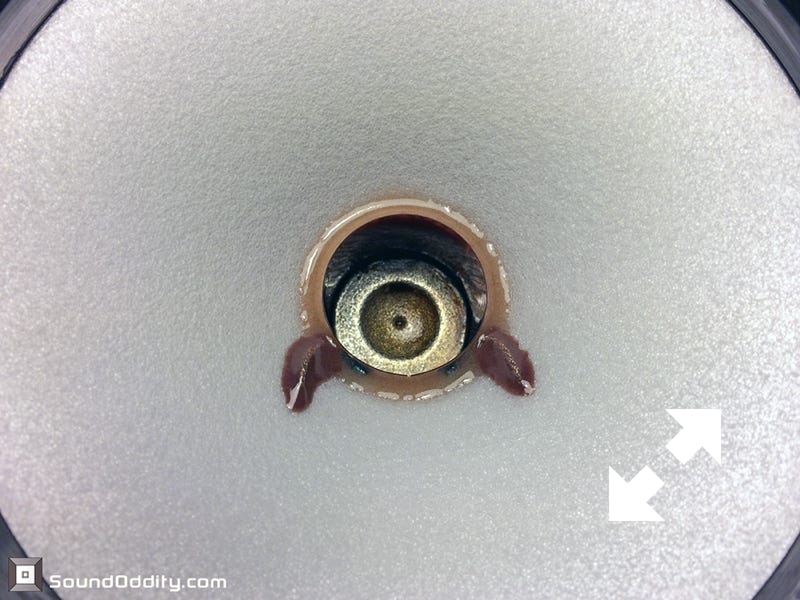

Collage des fils de liaison à la bobine

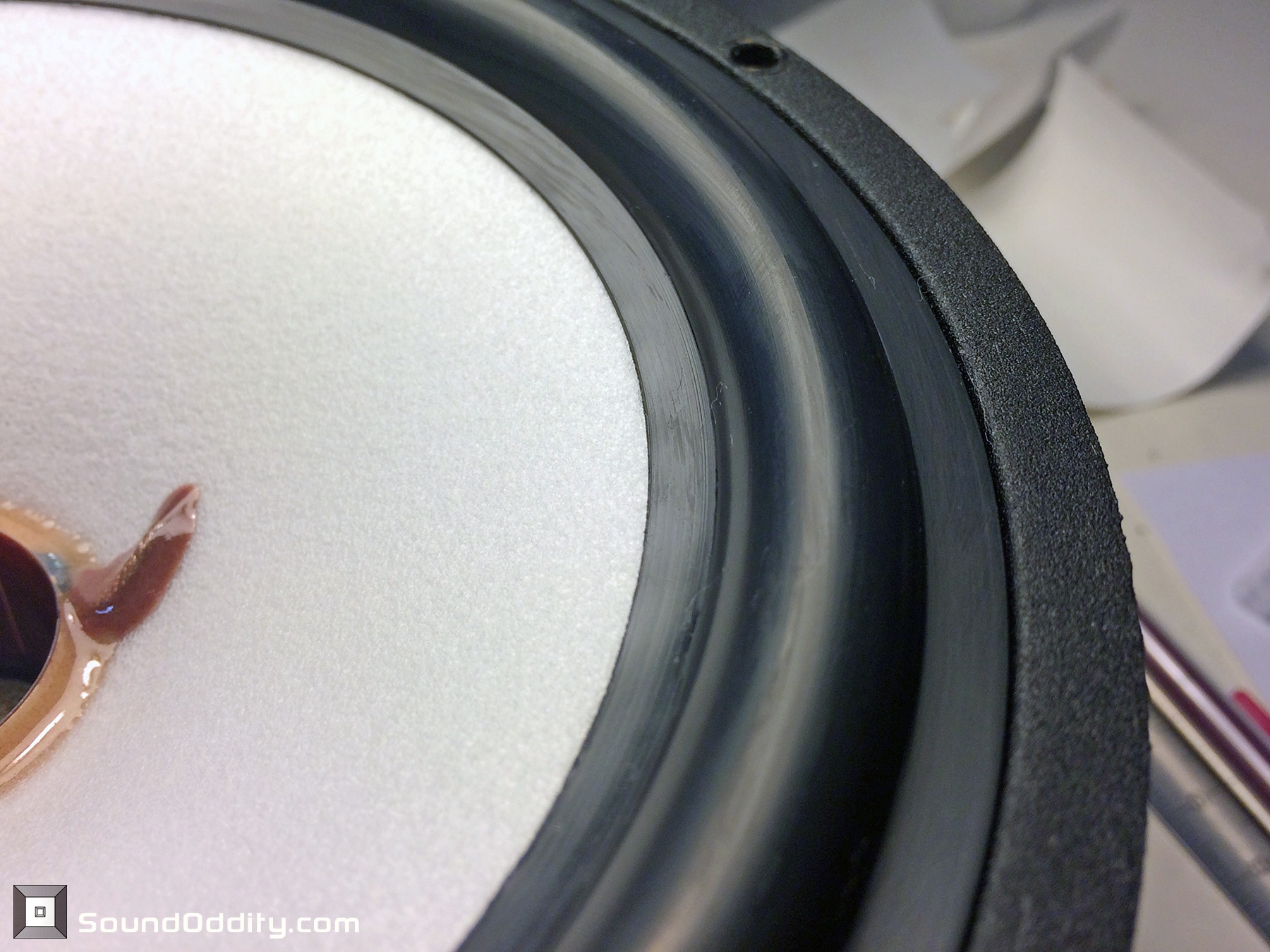

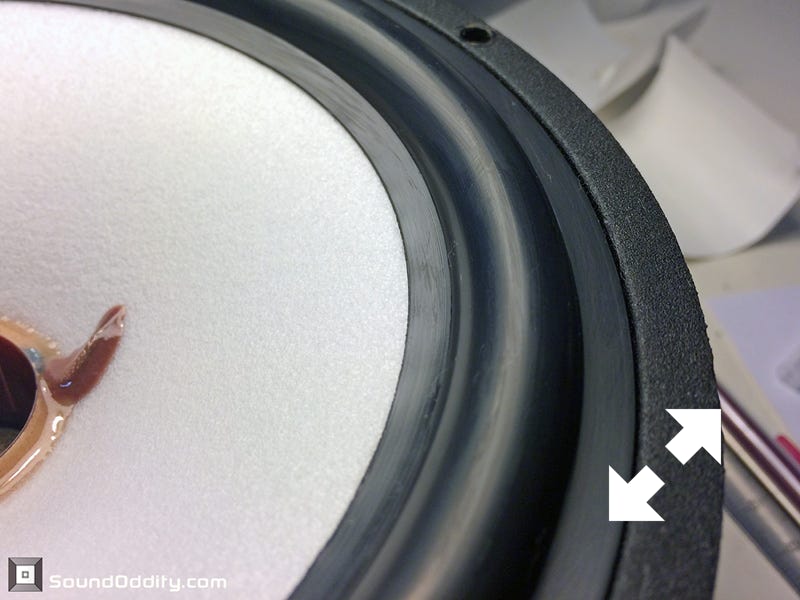

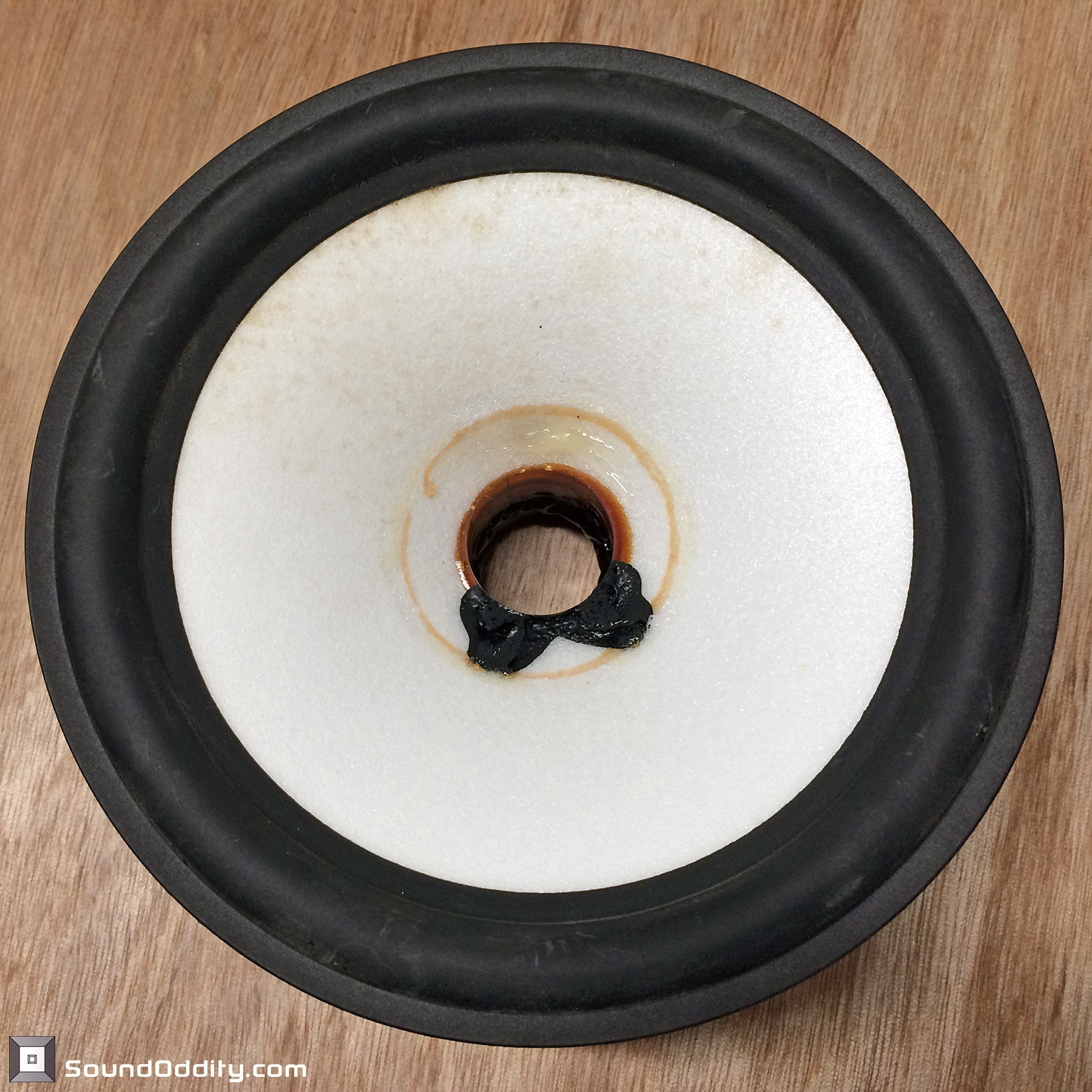

Gros plan sur le collage de la suspension

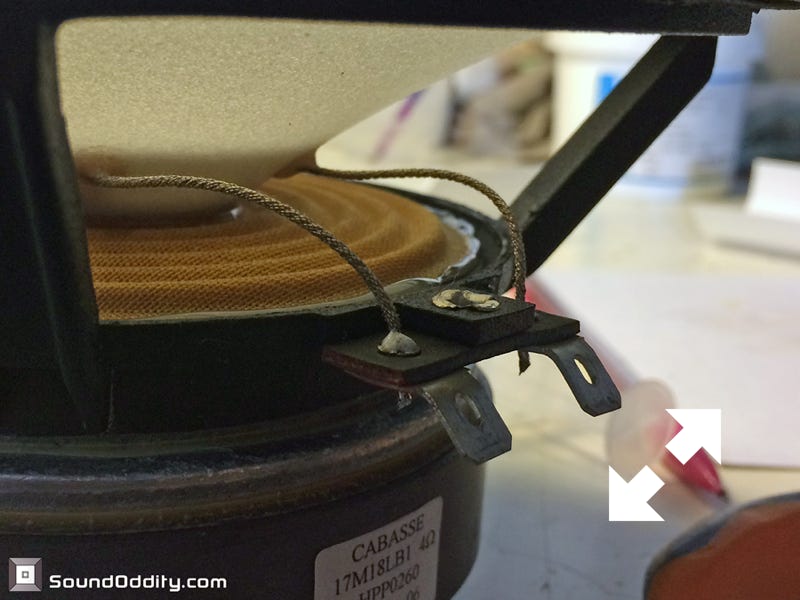

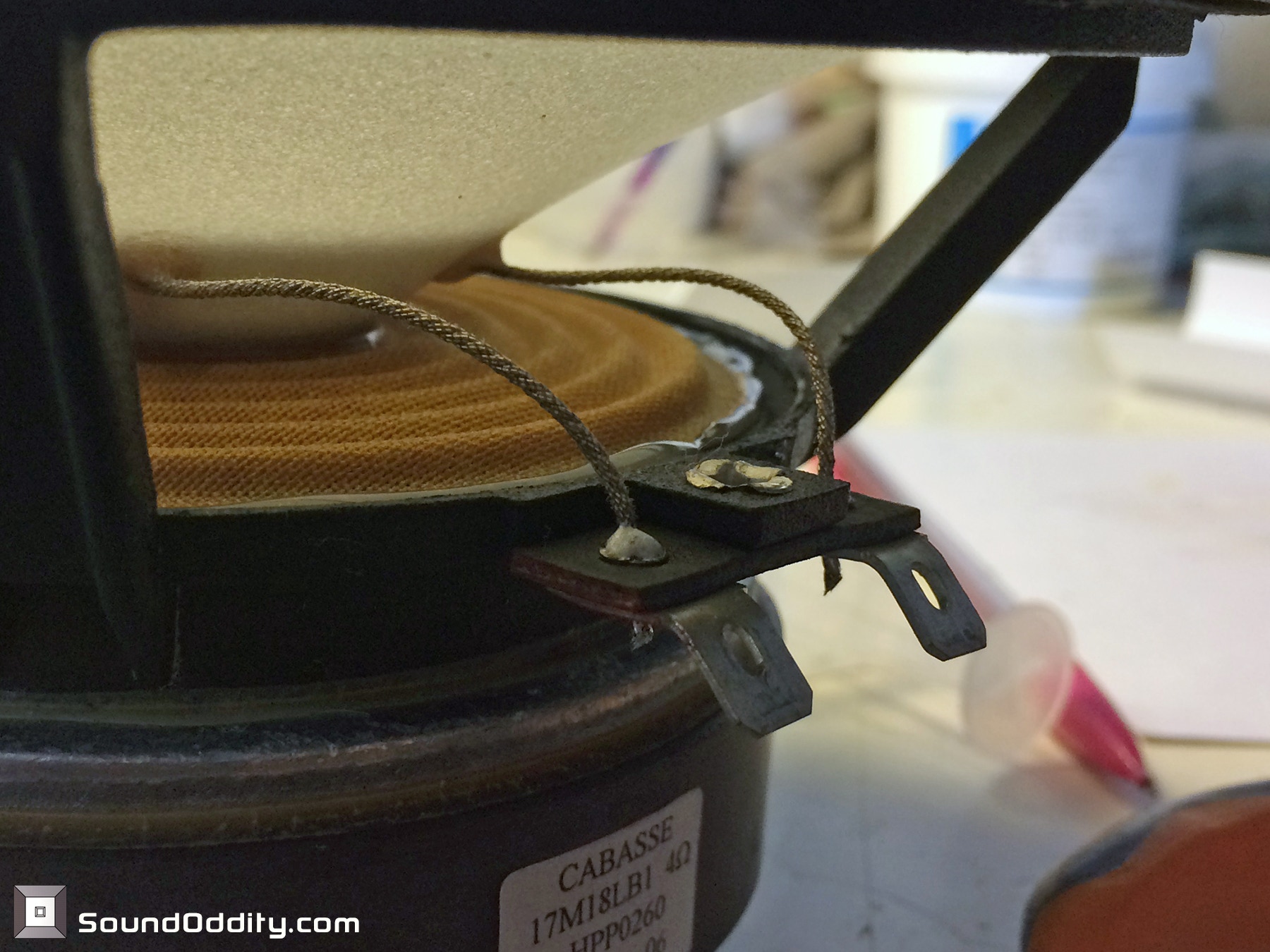

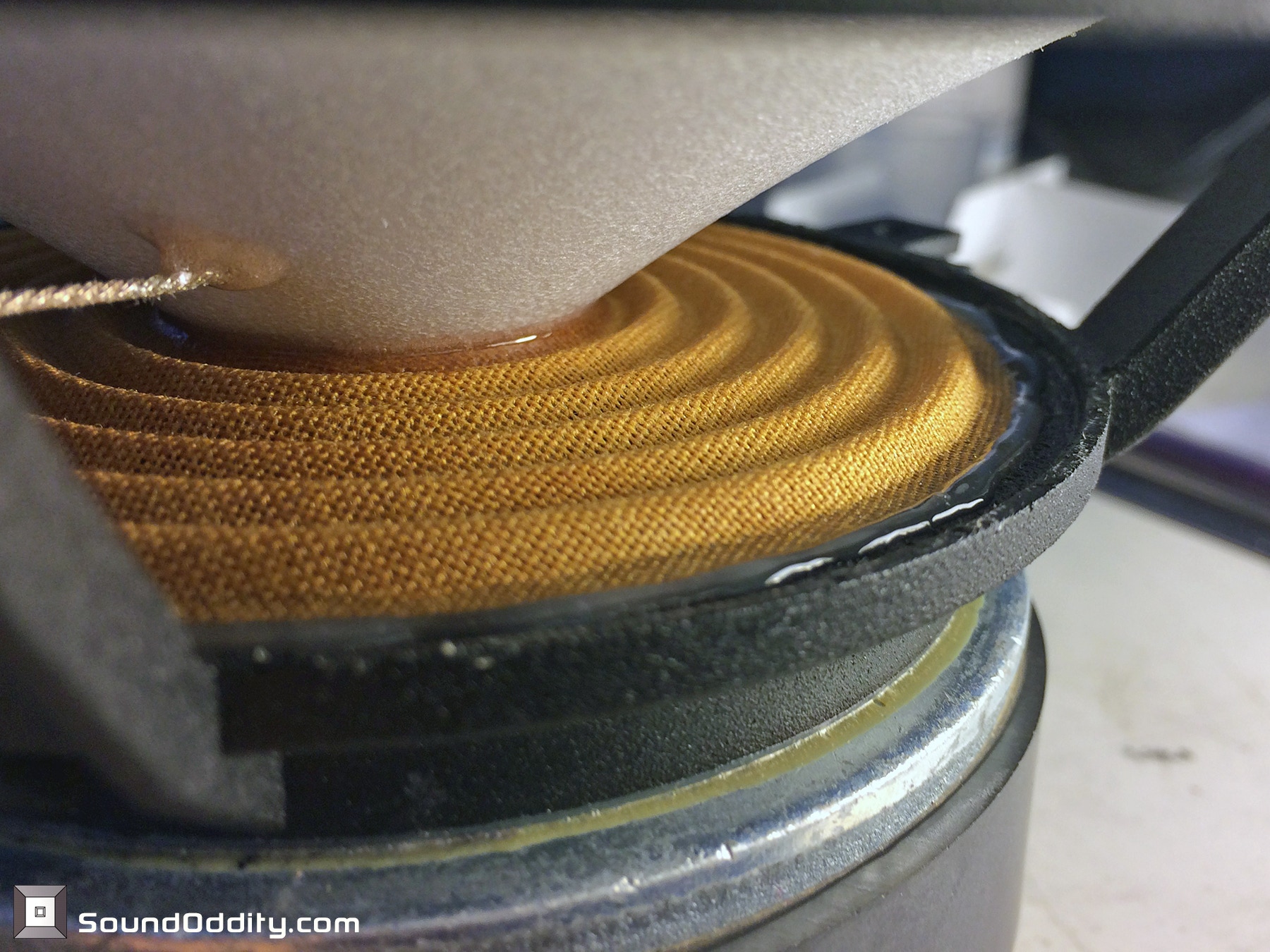

Collage du spider sur le chassis et soudure des fils de liaison à la bobine

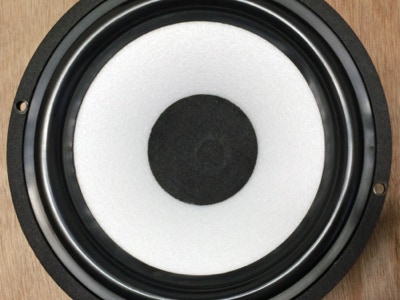

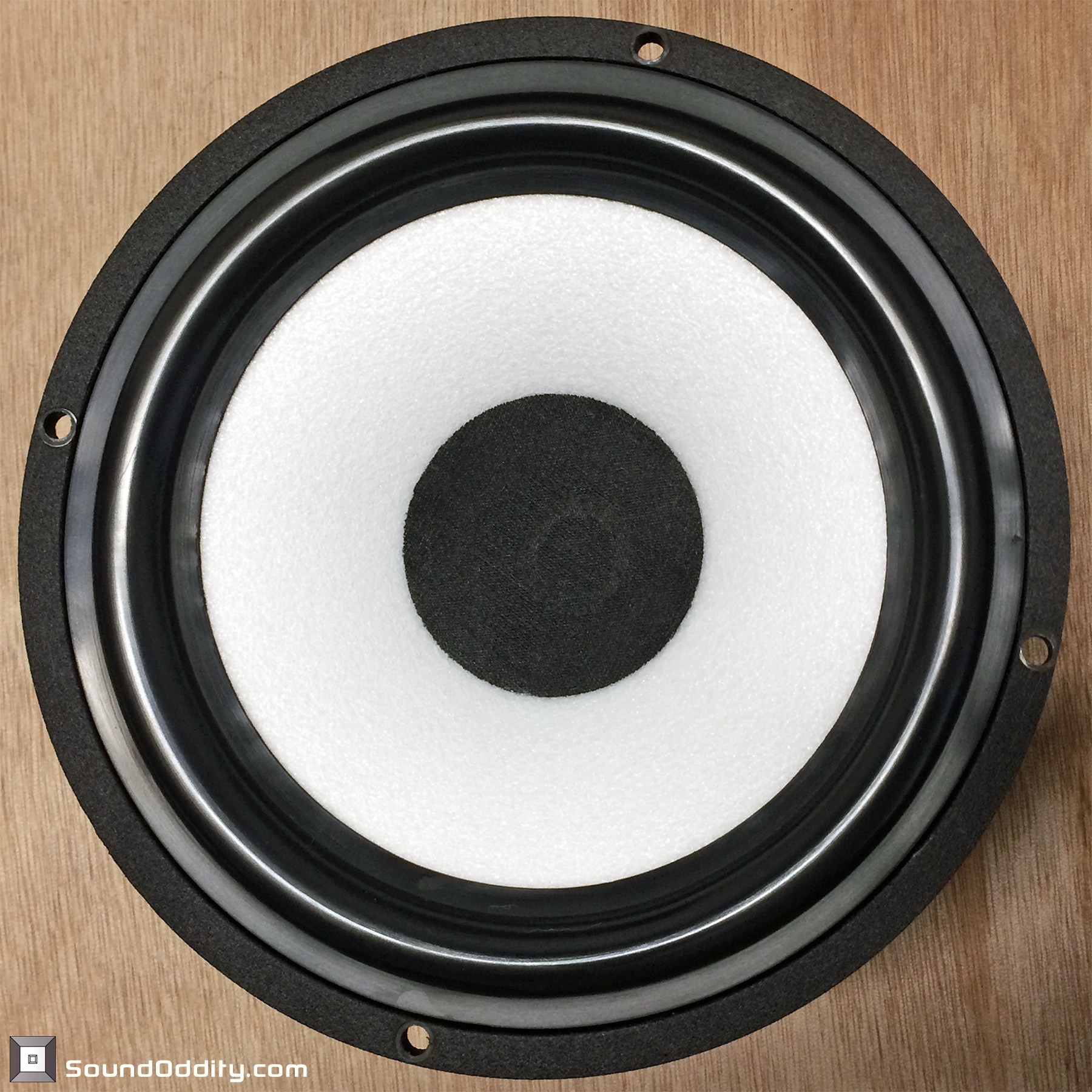

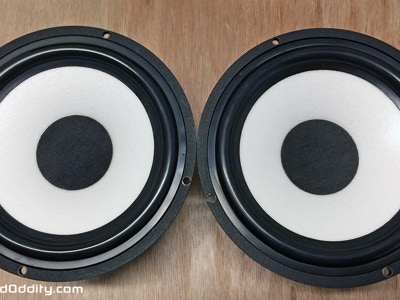

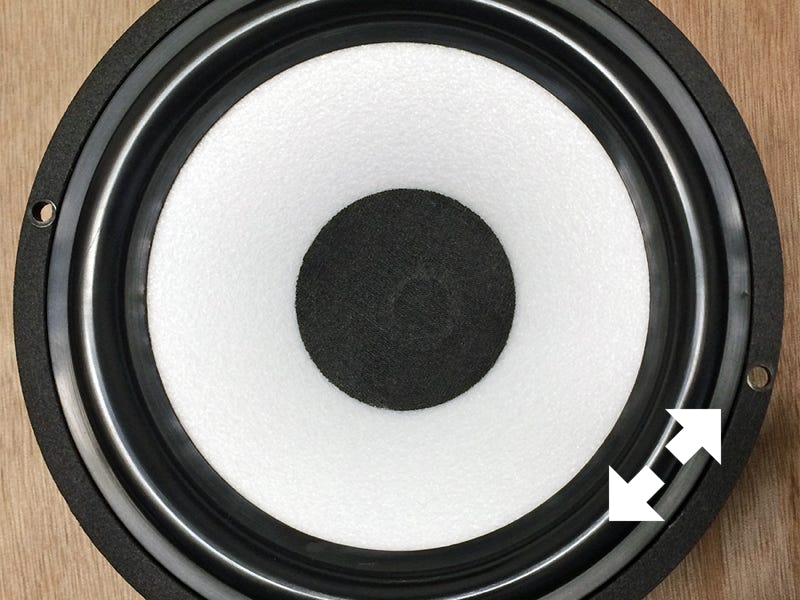

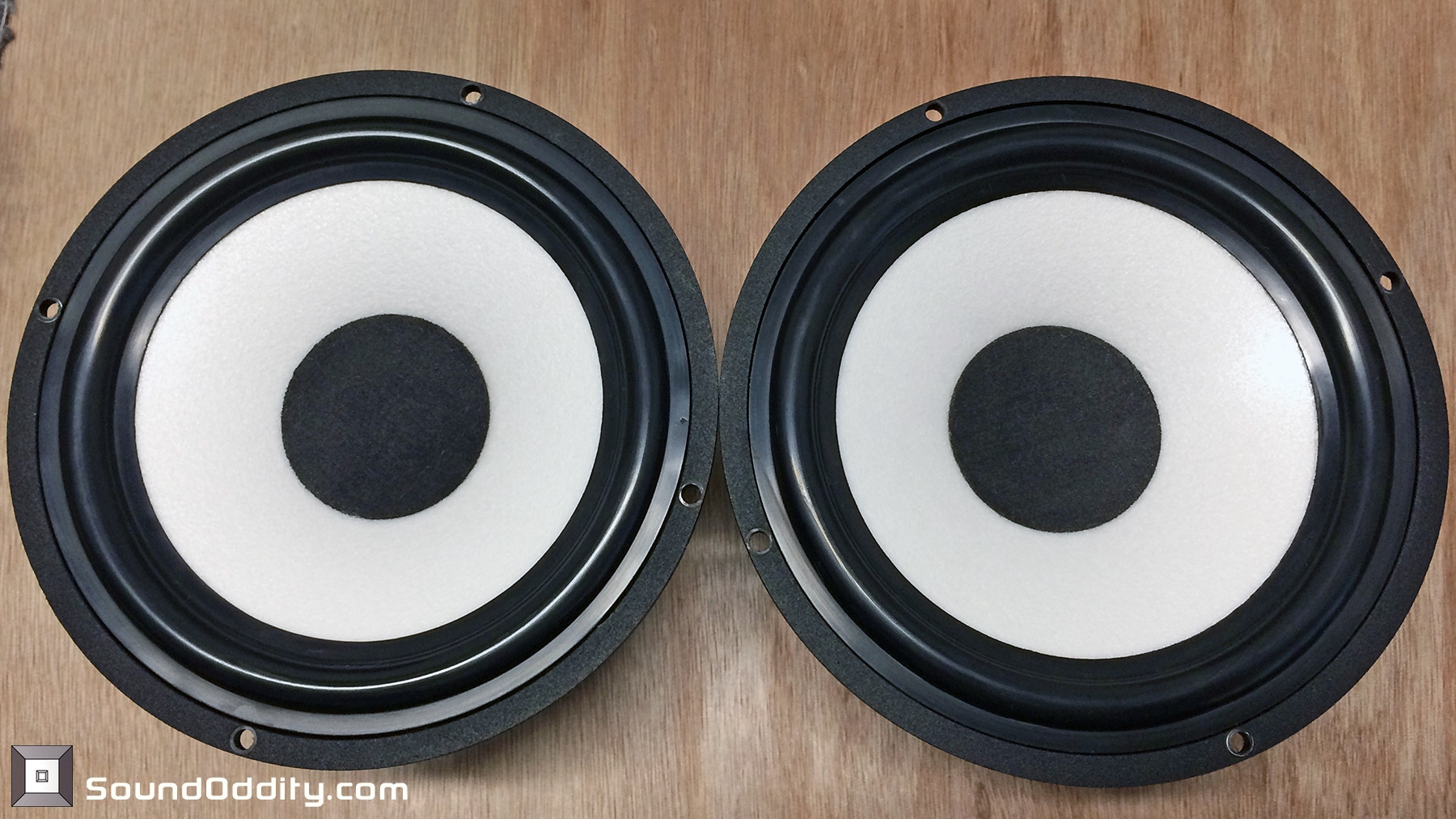

Haut-parleur terminé

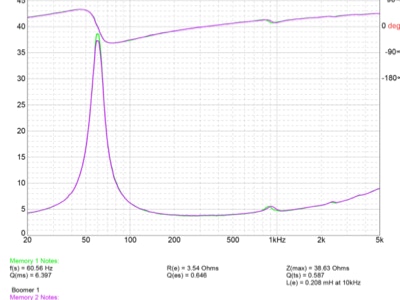

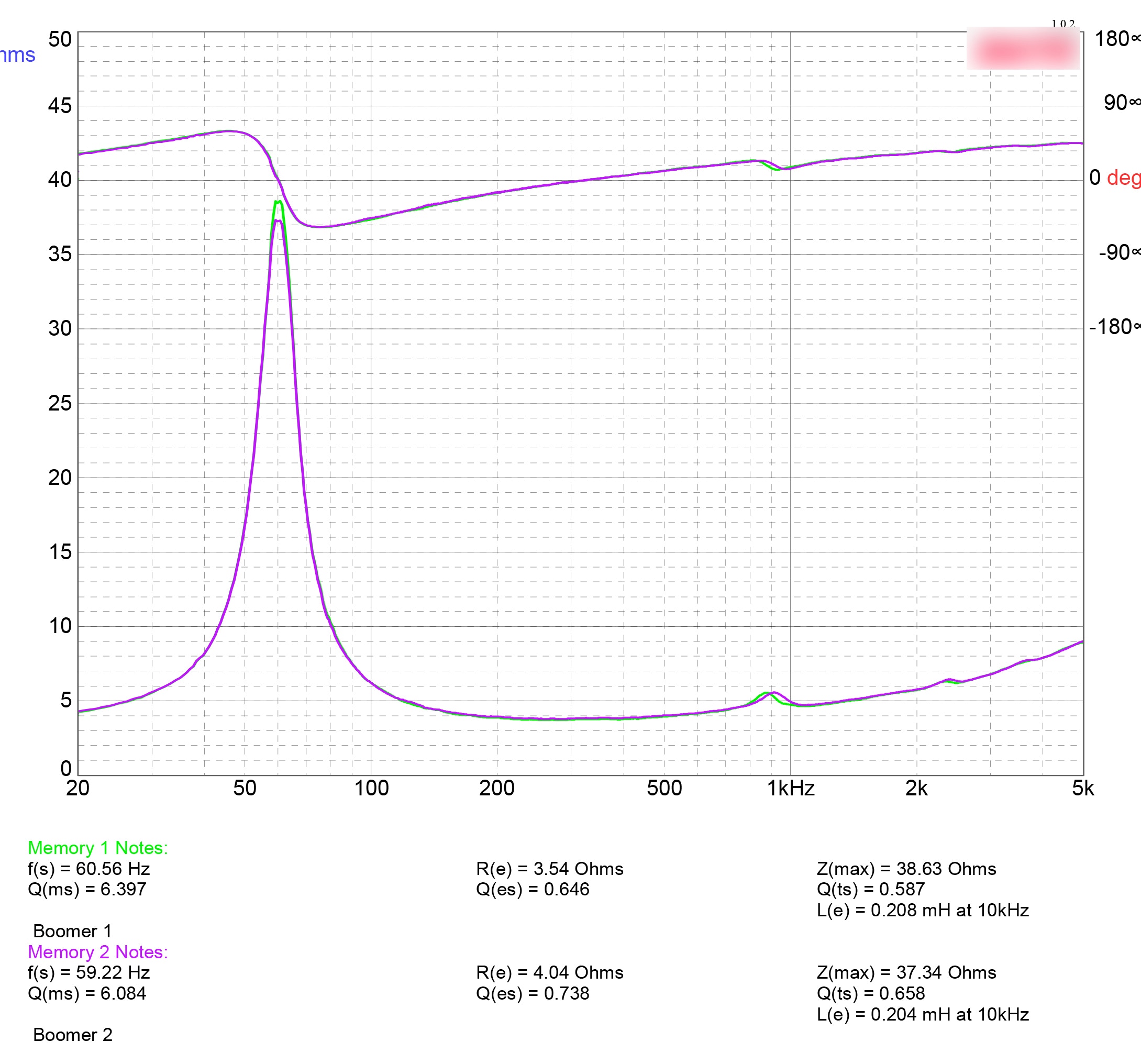

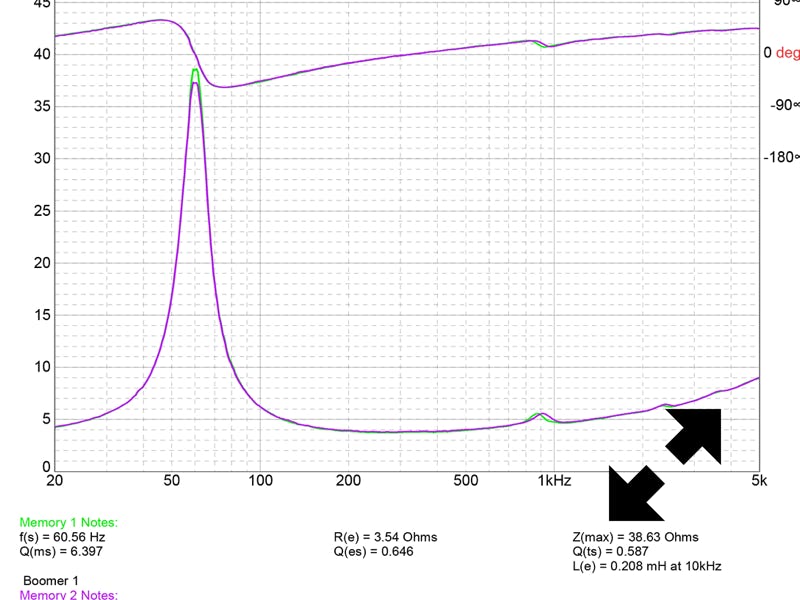

Courbes d’impédance des boomers médiums restaurés, notez la magnifique consistence des résultats

Remembranage de deux boomers médiums de Cabasse 17M18LB1 venants de Samoa 420
