Une référence dans les amplificateurs intégrés musicaux vintage. Cet appareil dispose de qualités musicales extraordinaires dans son ordre de prix. Il offre un son très détaillé, très charnel avec un grave rapide et bien timbré, une image stéréophonique 3D de grande qualité, des voix sublimes avec du grain. Lorsqu’on écoute avec ce AU-222 Sound Oddity Ultimate on se demande ce dont on a besoin de plus, peut être juste d’un peu plus de puissance ? Car dans de rares cas d’écoute, c’est bien sa seule limite avec ses 20 watts à tout casser.
Ce qui fait ses qualités c’est sans nul doute son schéma simple et astucieux, avec étage de sortie non complémentaire à couplage par condensateur. Qui dit simple dit aussi très dépendant de la qualité et des spécifications des composants utilisés. Suivant la restauration qui est faite on peut aussi bien se retrouver avec une merveille sonore qu’avec un ampli tout à fait banal qui restera agréable à utiliser mais sans plus.
Le choix des composants et les astuces utilisées pour sa remise à neuf et optimisation sont le fruit d’un long et coûteux travail de recherche ainsi que de nombreuses itérations pour arriver à ce résultat qui surpasse la version d’origine. La symétrisation de l’étage de puissance par l’ajout maitrisé d’une diode Baxandall et la modification de l’étage de gestion du bias réalisés par Sound Oddity en standard sur cet appareil apportent plus de finesse et d’ouverture, on monte clairement d’un cran dans une sonorité plus haut de gamme. Tous les petits transistors sont remplacés et appairés et parfois les transistors de sortie suivant l’état des originaux. Cette sélection de composants est gardée secrete (références de certains composants effacées) et nul part ailleurs vous n’entendrez un Sansui AU-222 sonner de cette façon. Si vous avez un AU-555, AU-555a, AU-222, BA-60 non restauré ou pas correctement restauré, Sound Oddity est l’atelier qu’il vous faut ! Je fais la remise à neuf et optimisation de ces appareils en standard et propose différentes versions suivant votre budget. Visitez la rubrique Livraison et contactez moi pour plus d’informations.
Cet appareil est souvent proposé à la vente sur la boutique en ligne Sound Oddity entièrement remis à neuf et optimisé dans une version que je considère du meilleur rapport qualité prix. Il est aussi disponible sur commande en différentes version selon votre budget : différentes options de connectiques, de condensateurs de couplage, etc. Me contacter pour plus d’informations.
L’optimisation s’améliore au fil des années et des «rétrofittages» peuvent être proposés au clients qui souhaitent bénéficier des dernières avancées Sound Oddity.
Cliquez sur la photo pour lancer le diaporama et retrouvez ci-dessous une sélection de photos commentées

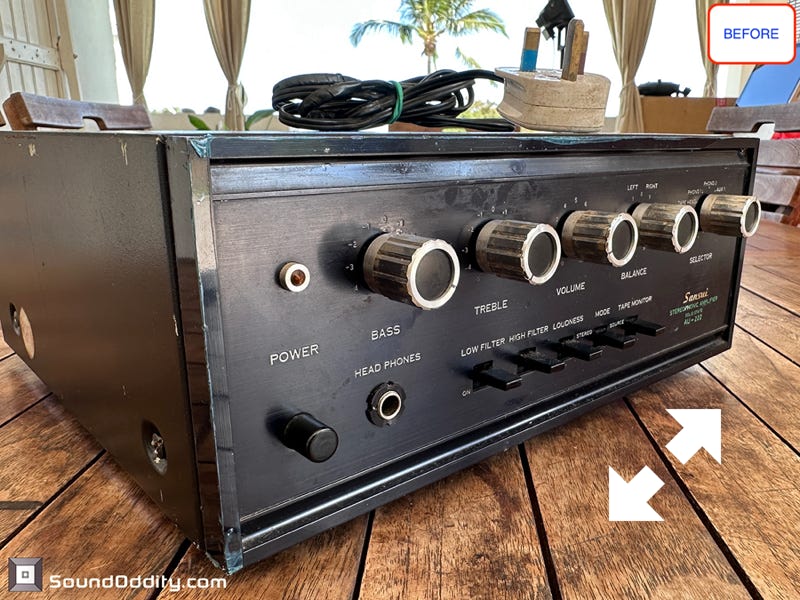

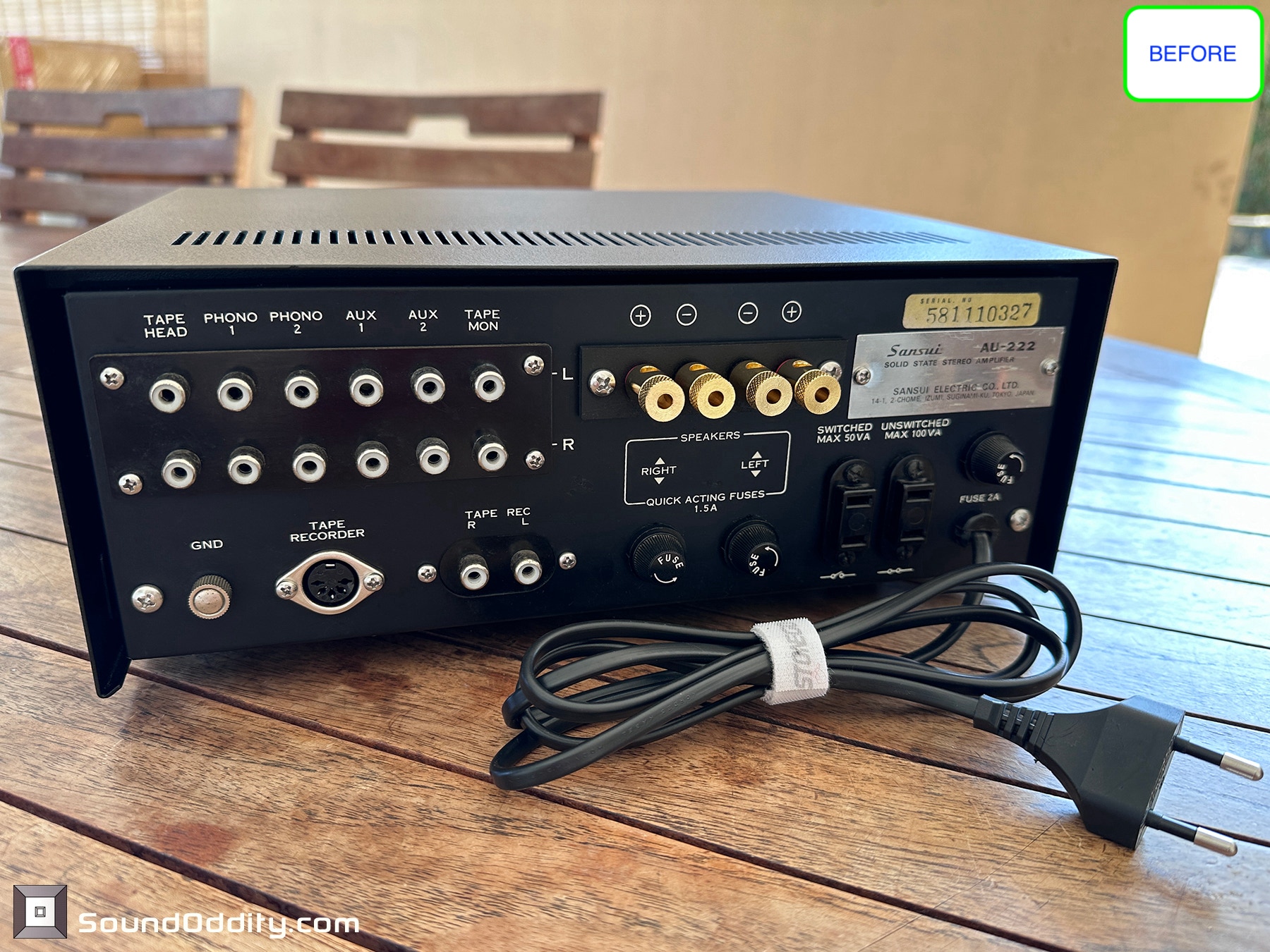

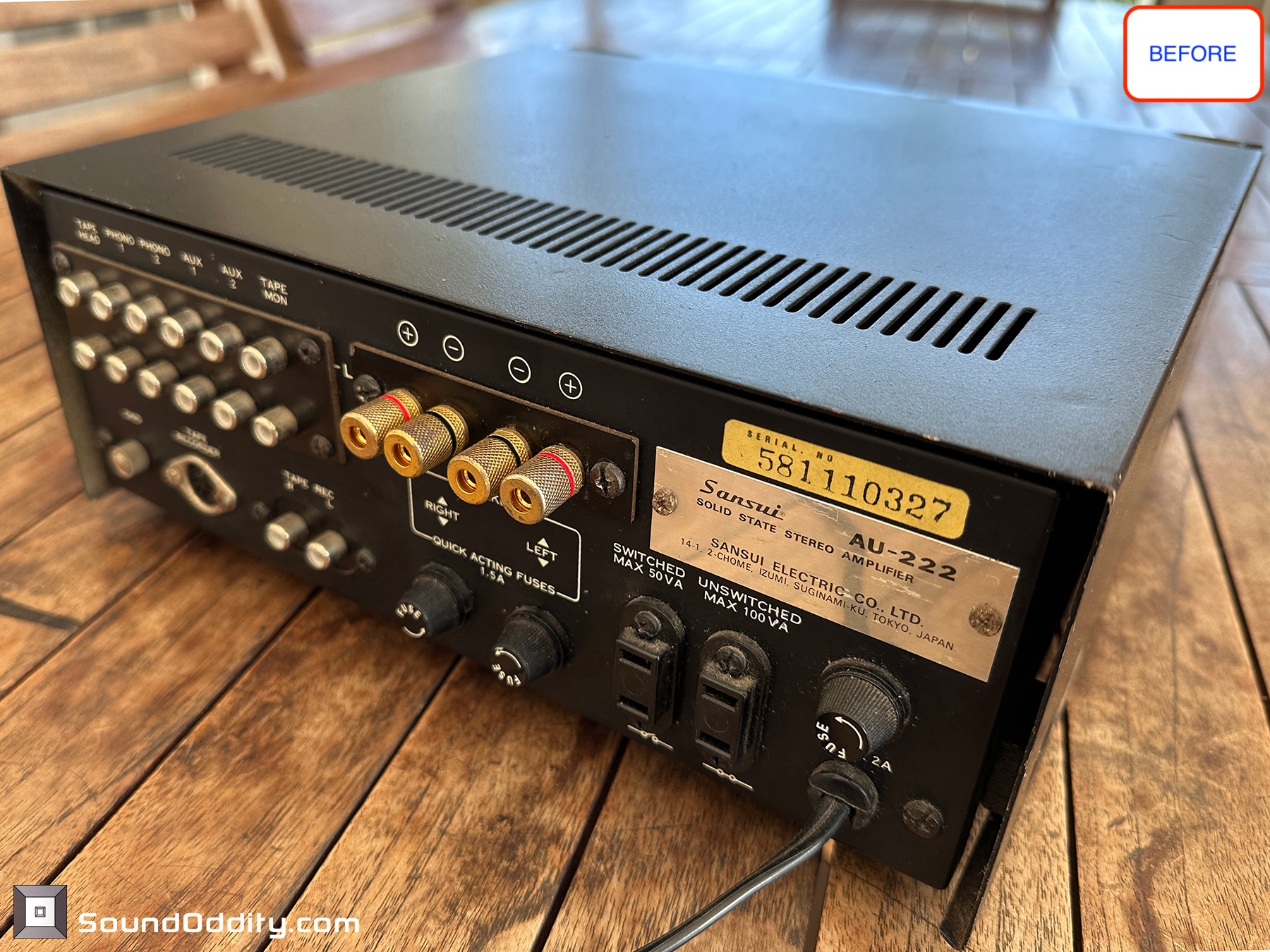

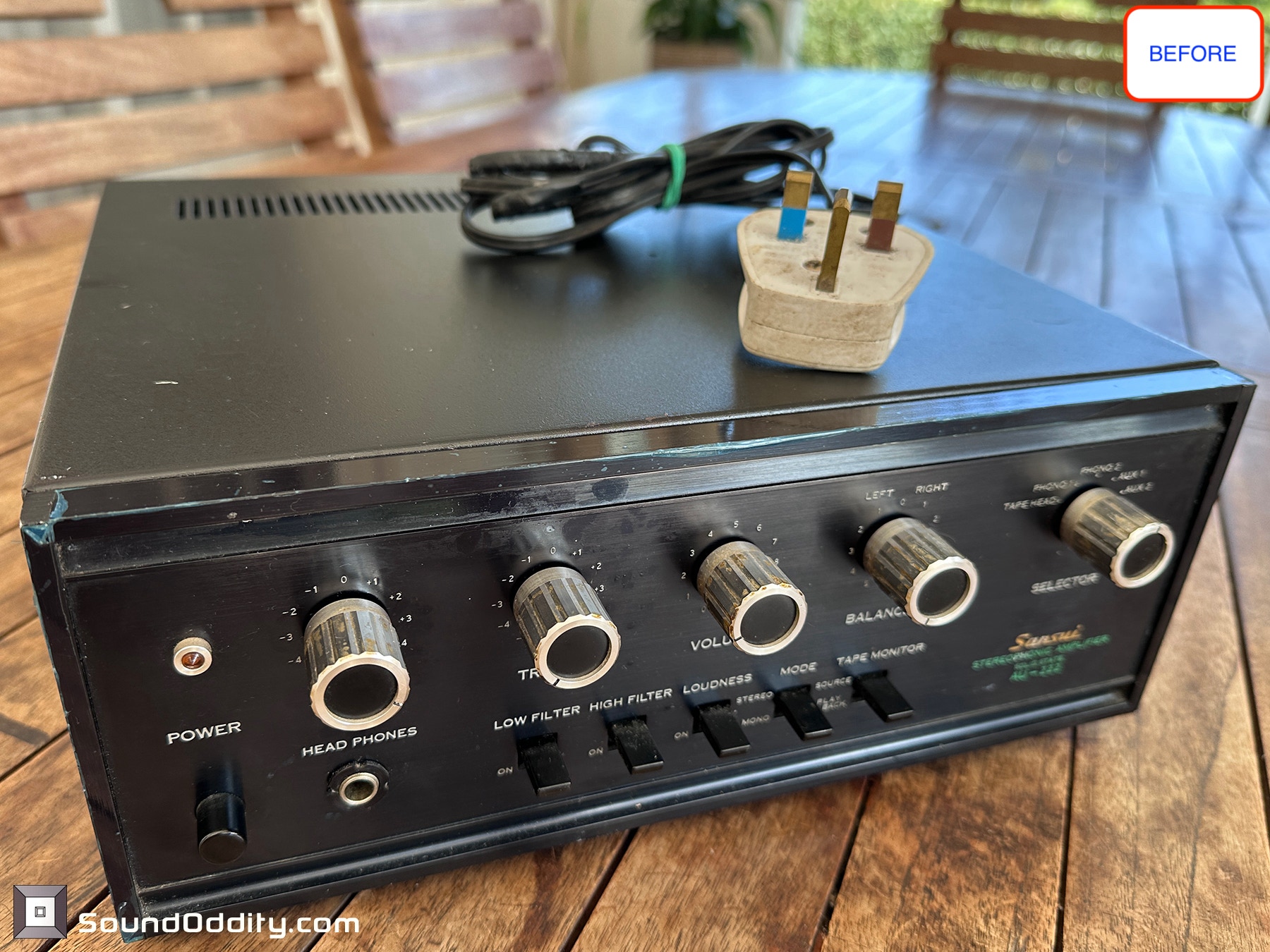

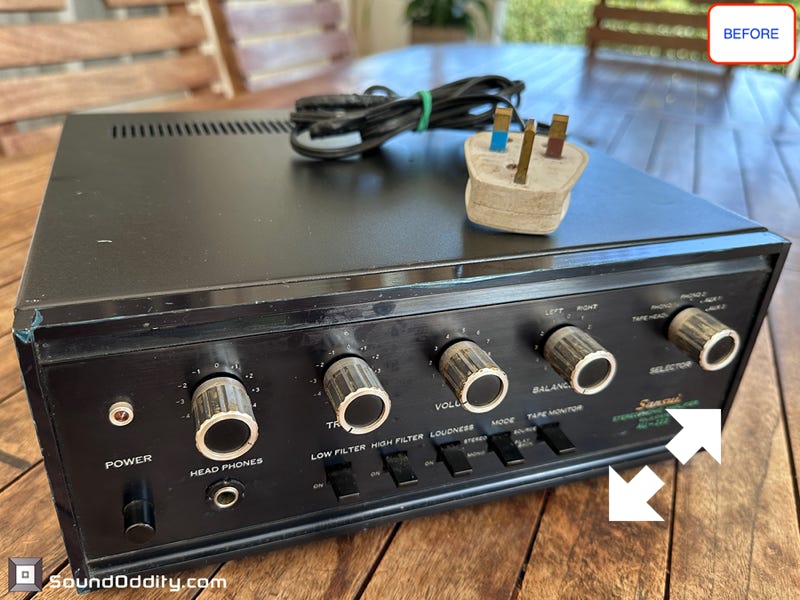

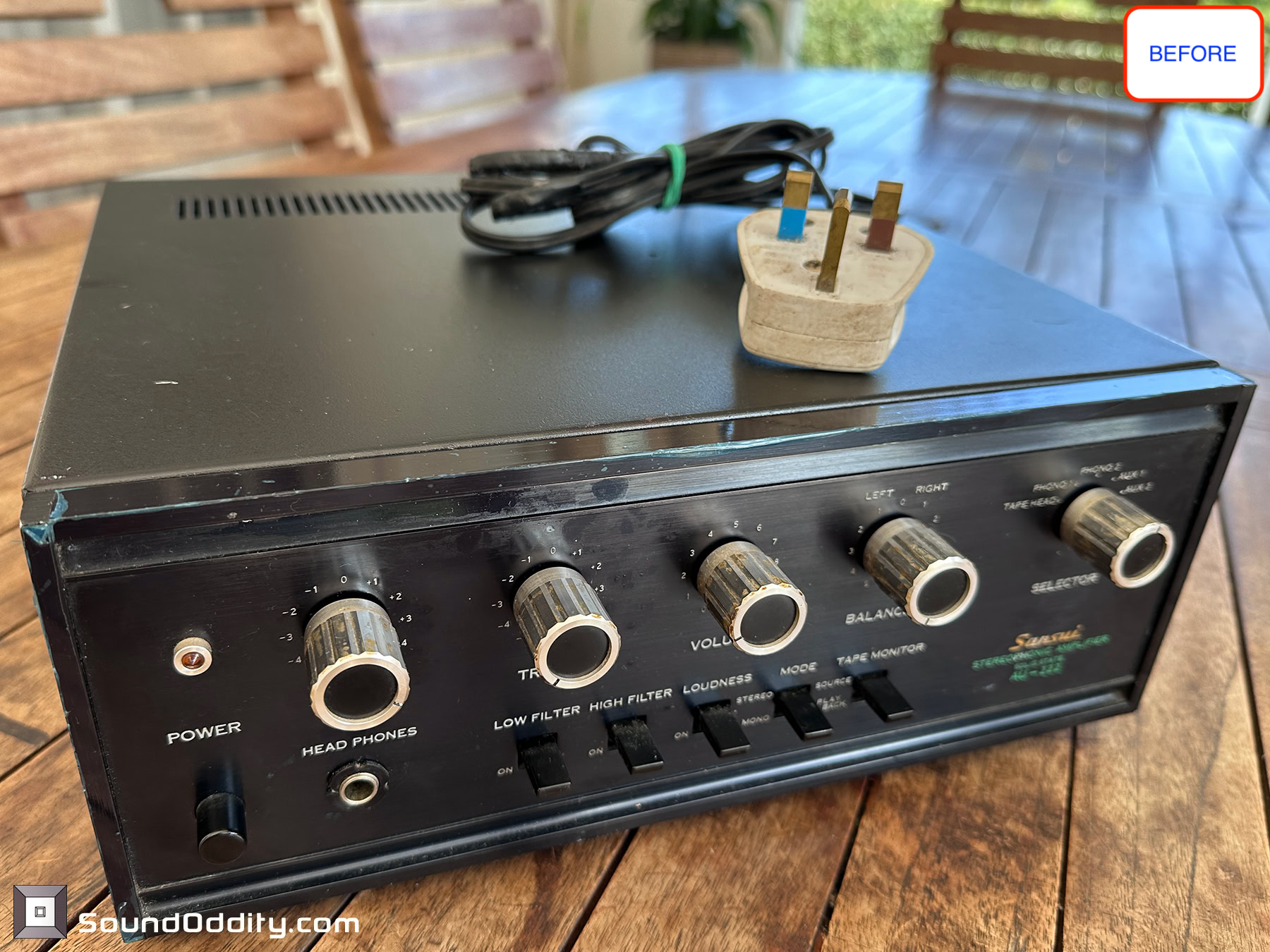

Sansui AU-222 Avant restauration. Capot noir d’origine ! Avec les autocollants d’origines sur les côtés…

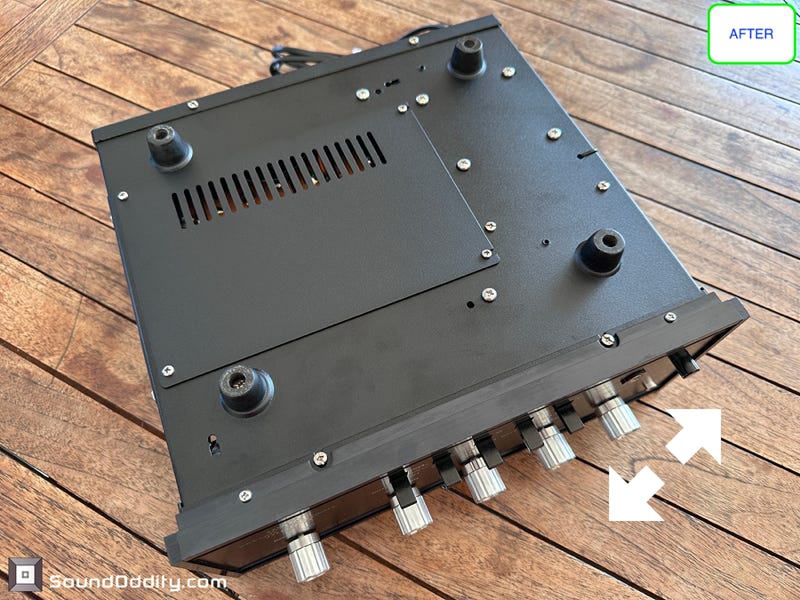

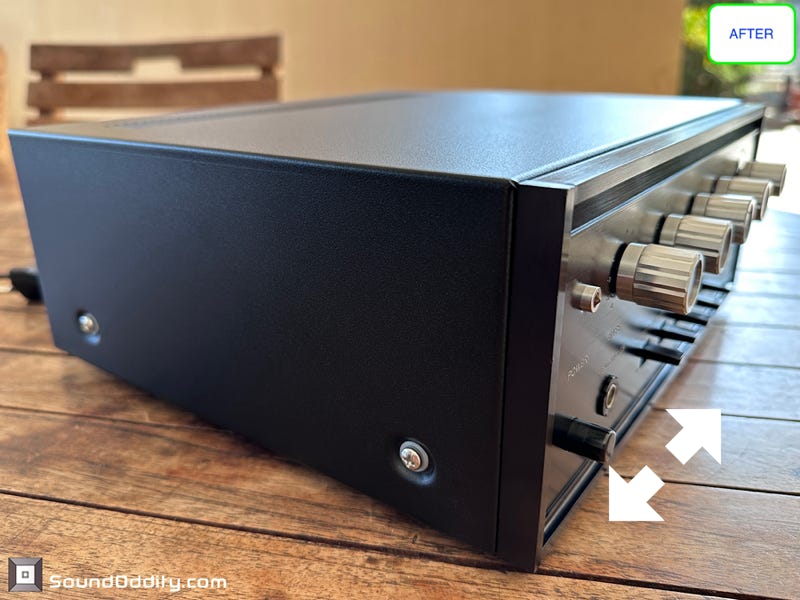

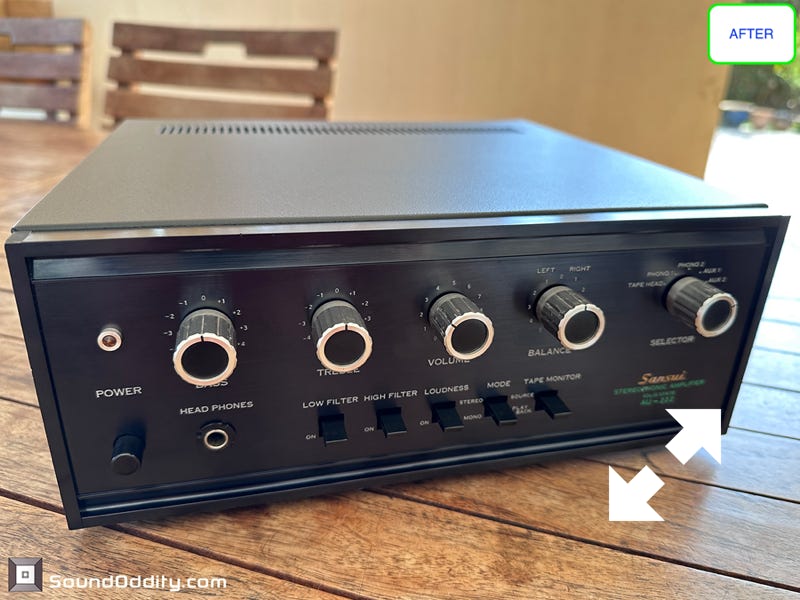

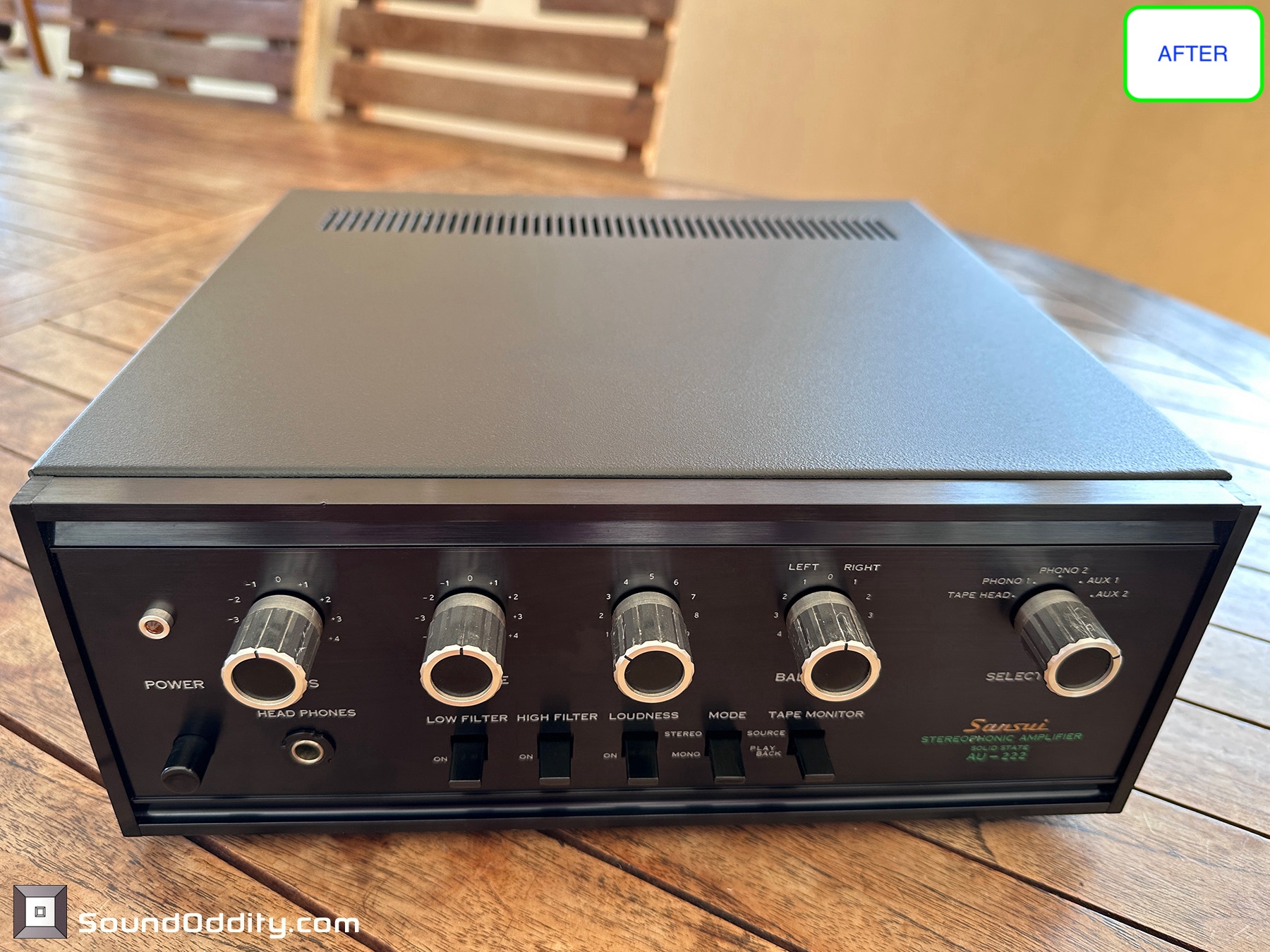

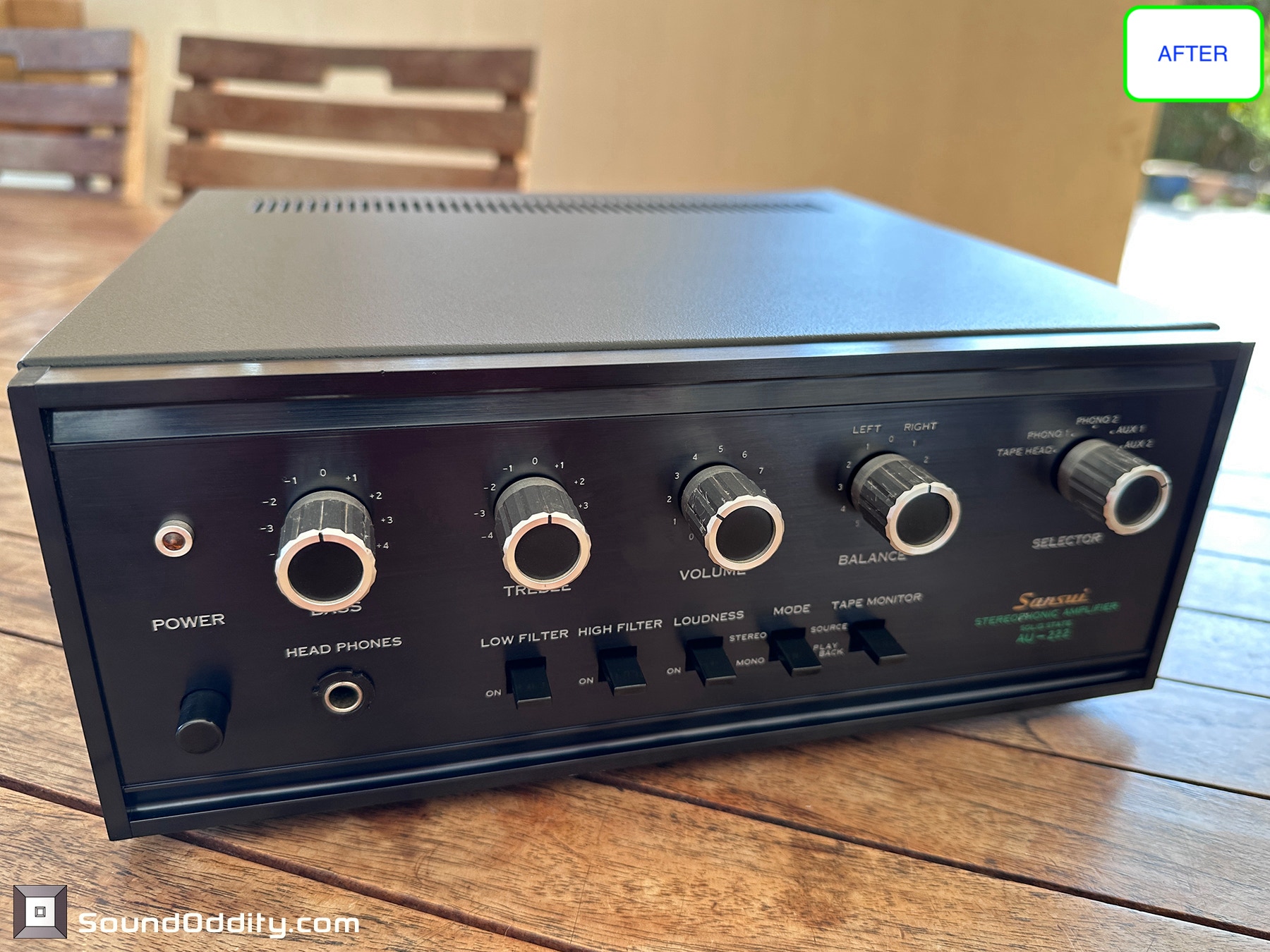

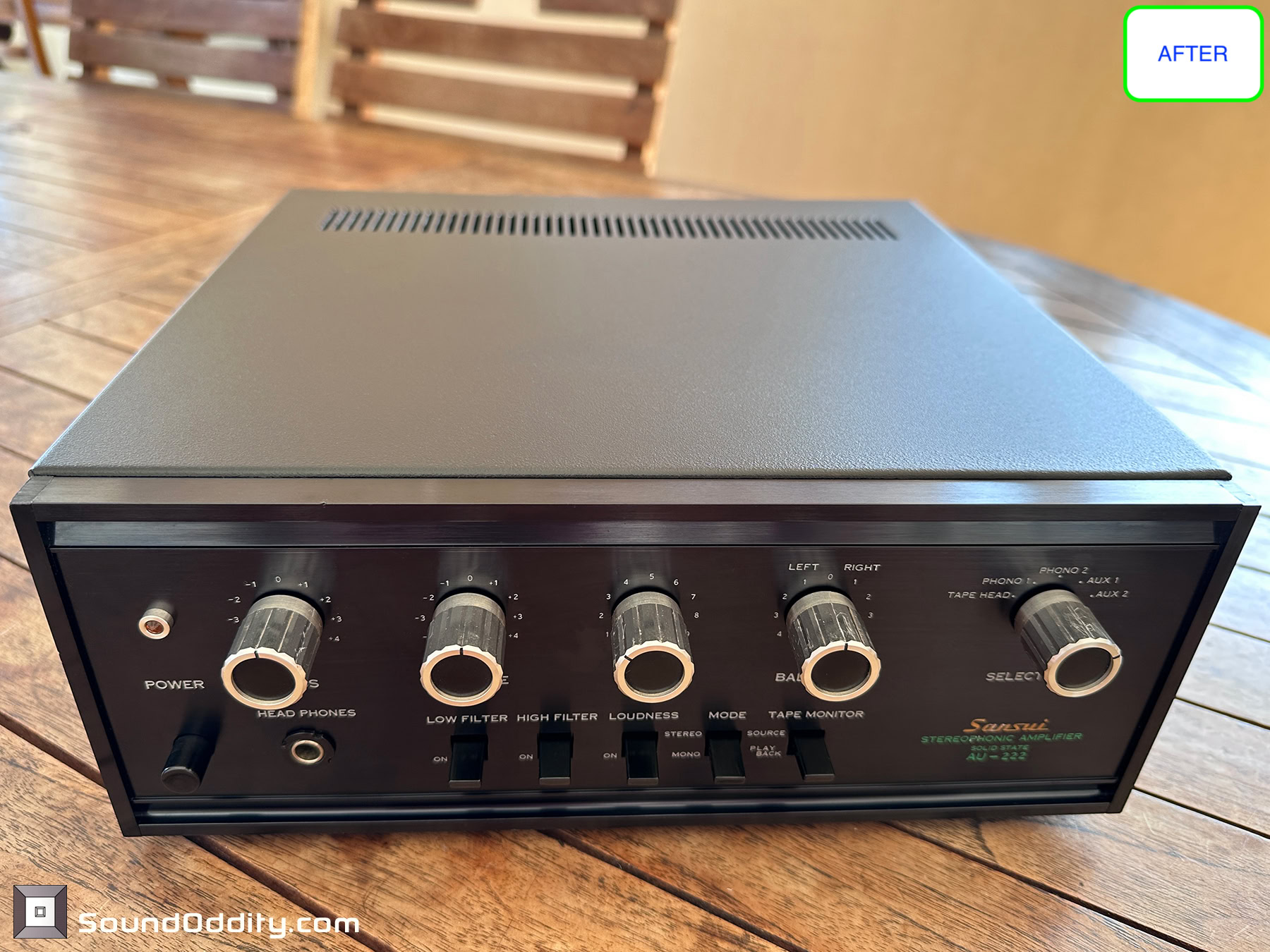

Sansui AU-222 Après restauration. Capot sablé, traité anti corrosion, thermo laqué
Sansui AU-222 Avant restauration. Capot noir d’origine ! Avec les autocollants d’origines sur les côtés…

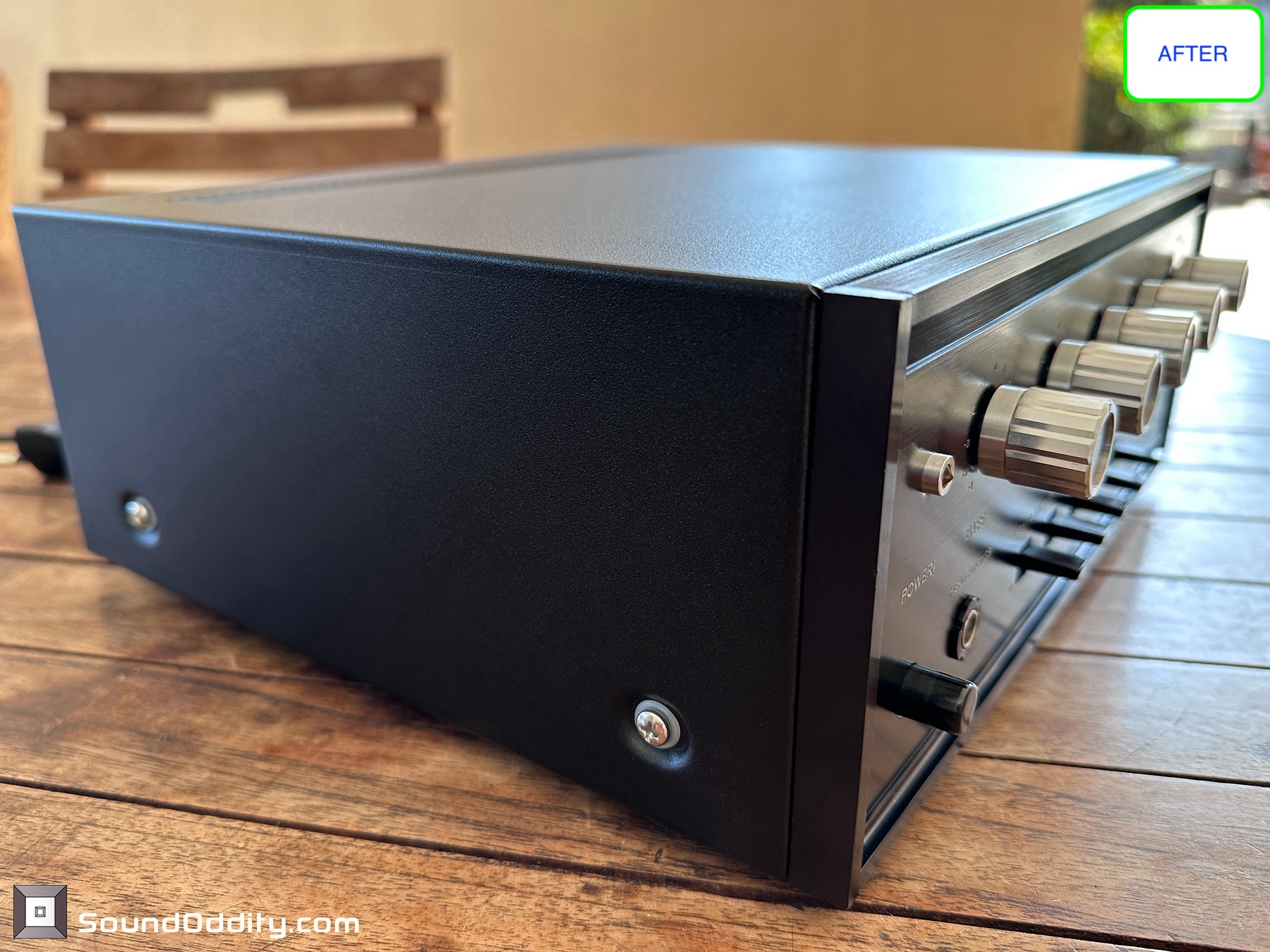

Sansui AU-222 Après restauration. Capot sablé, traité anti corrosion, thermo laqué. Nouvelles vis inox.

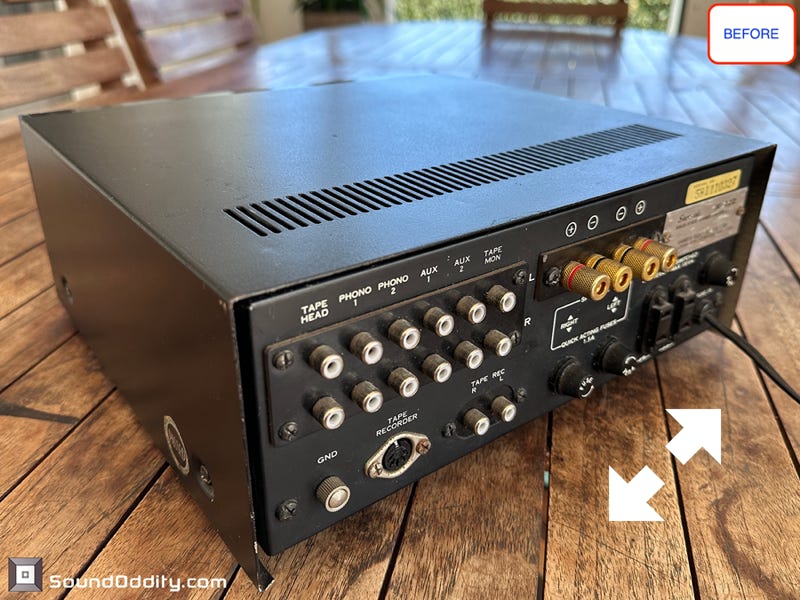

Sansui AU-222 Avant restauration. Capot noir d’origine ! Avec les autocollants d’origines sur les côtés…

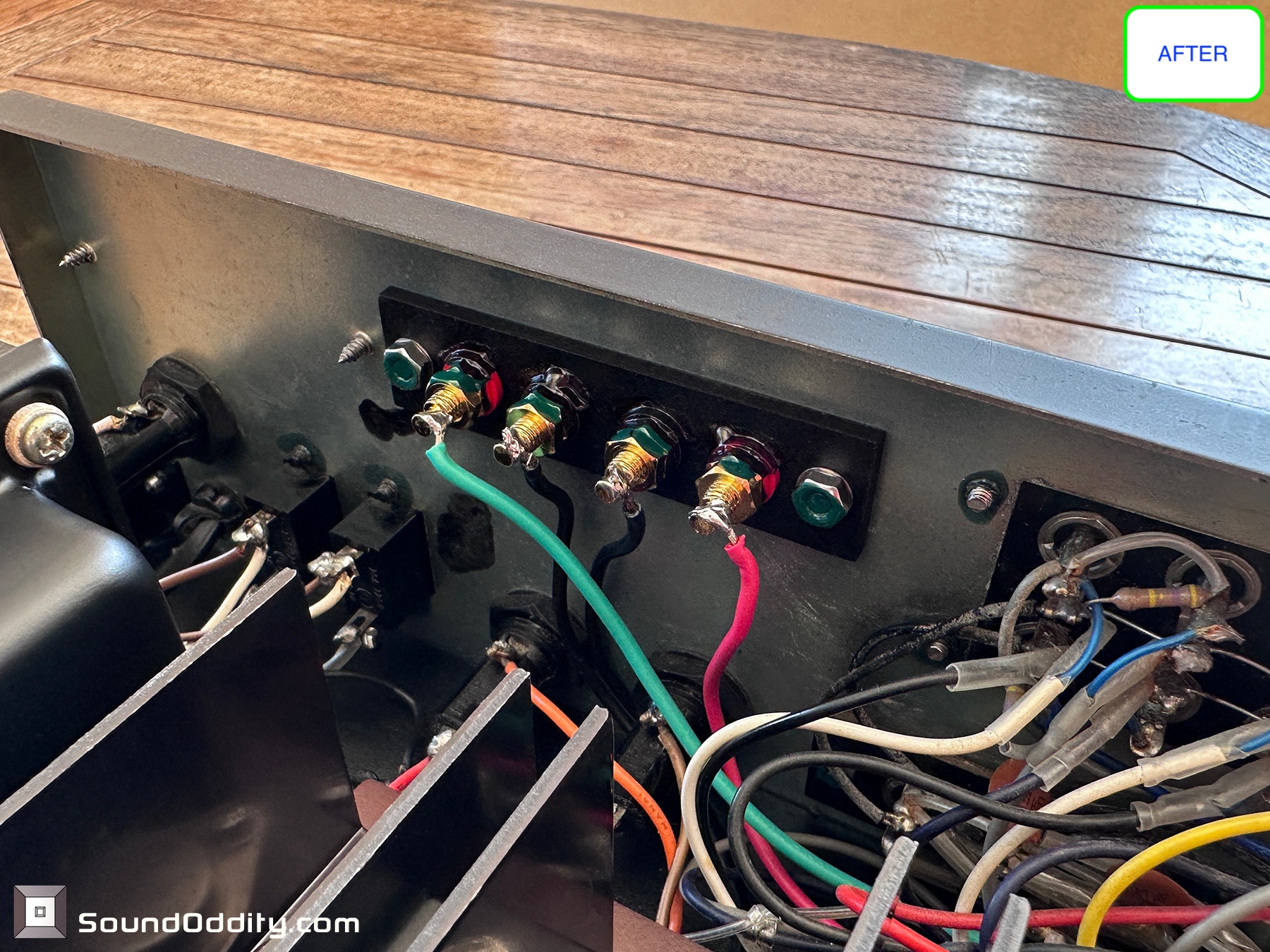

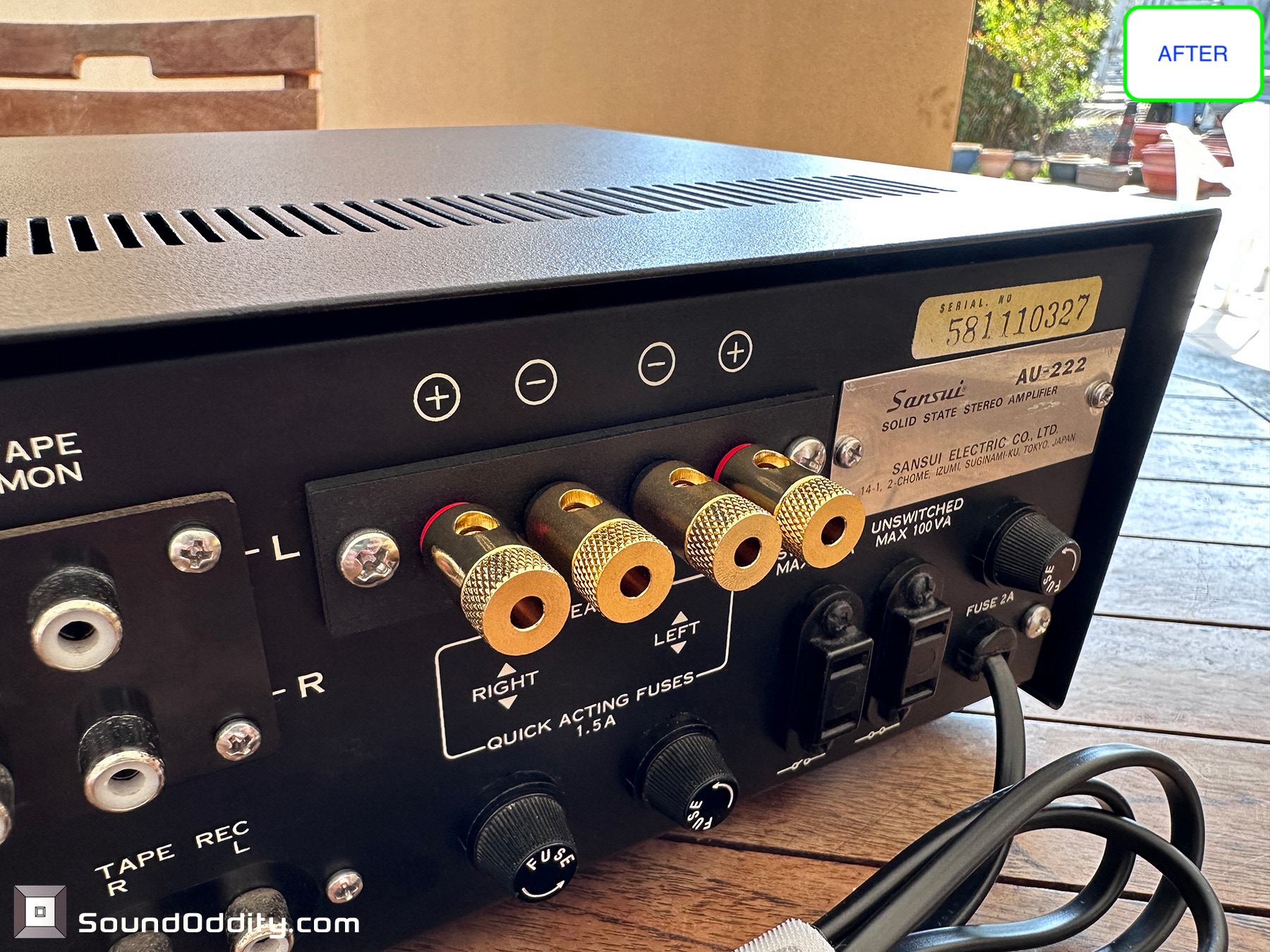

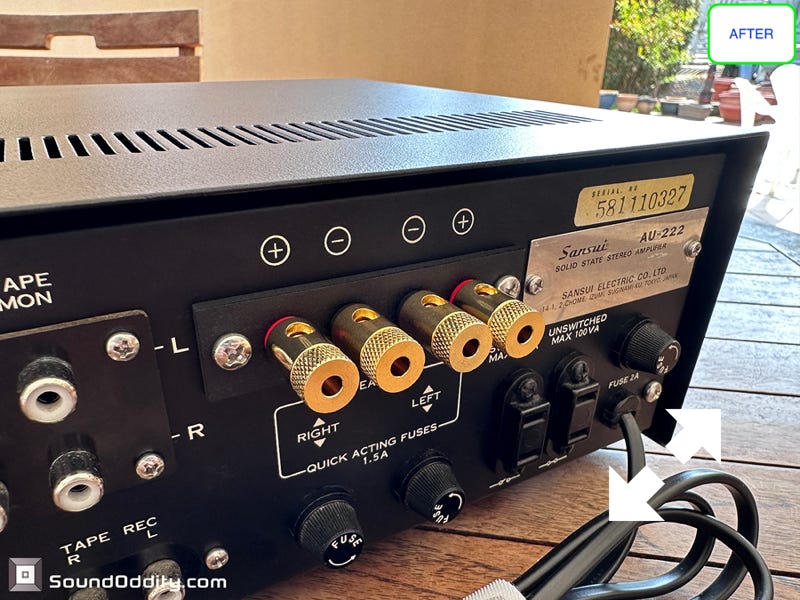

Sansui AU-222 Après restauration. Borniers haut-parleur en laiton plaqué OR non magnétique, nouvelles vis inoxydables

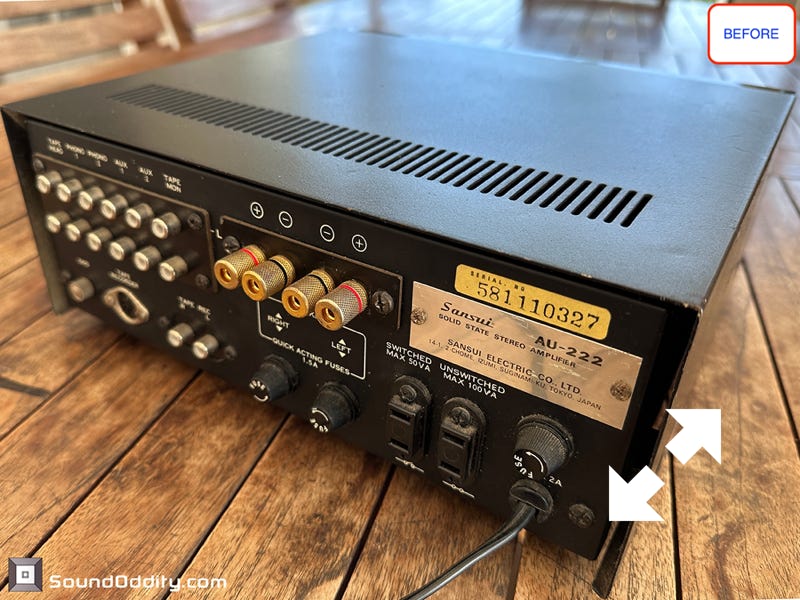

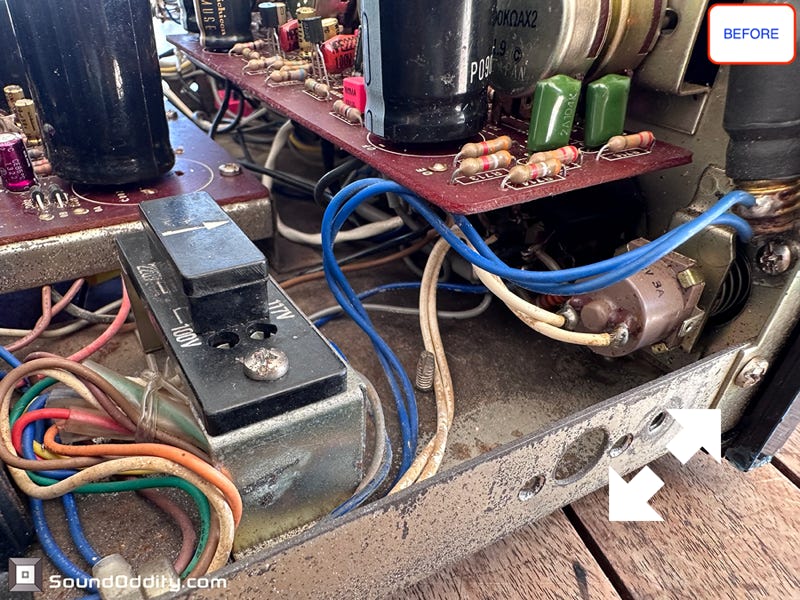

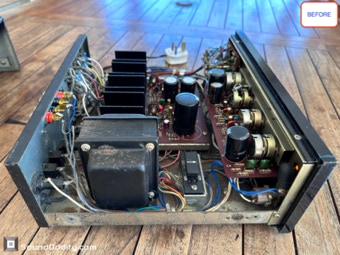

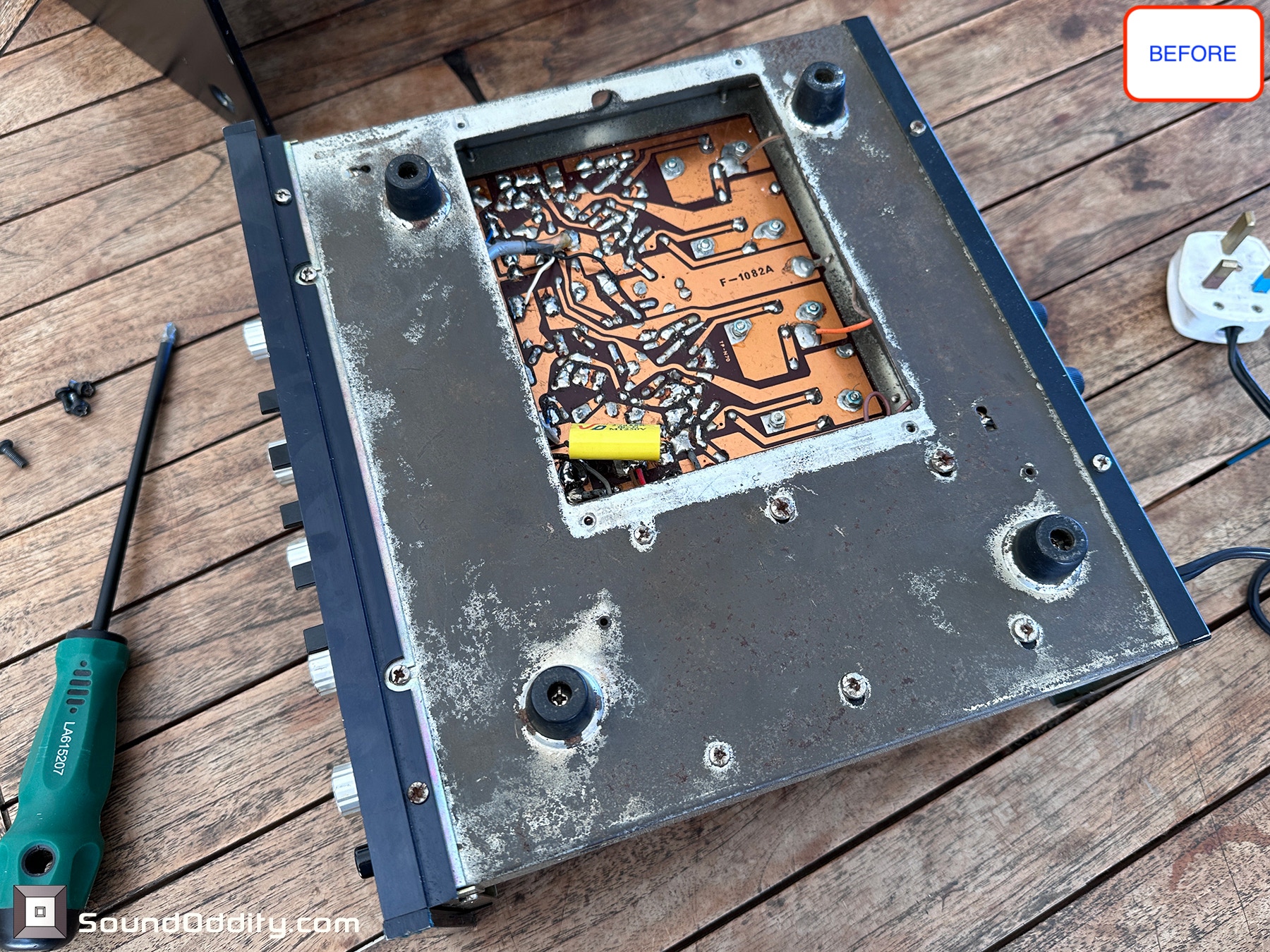

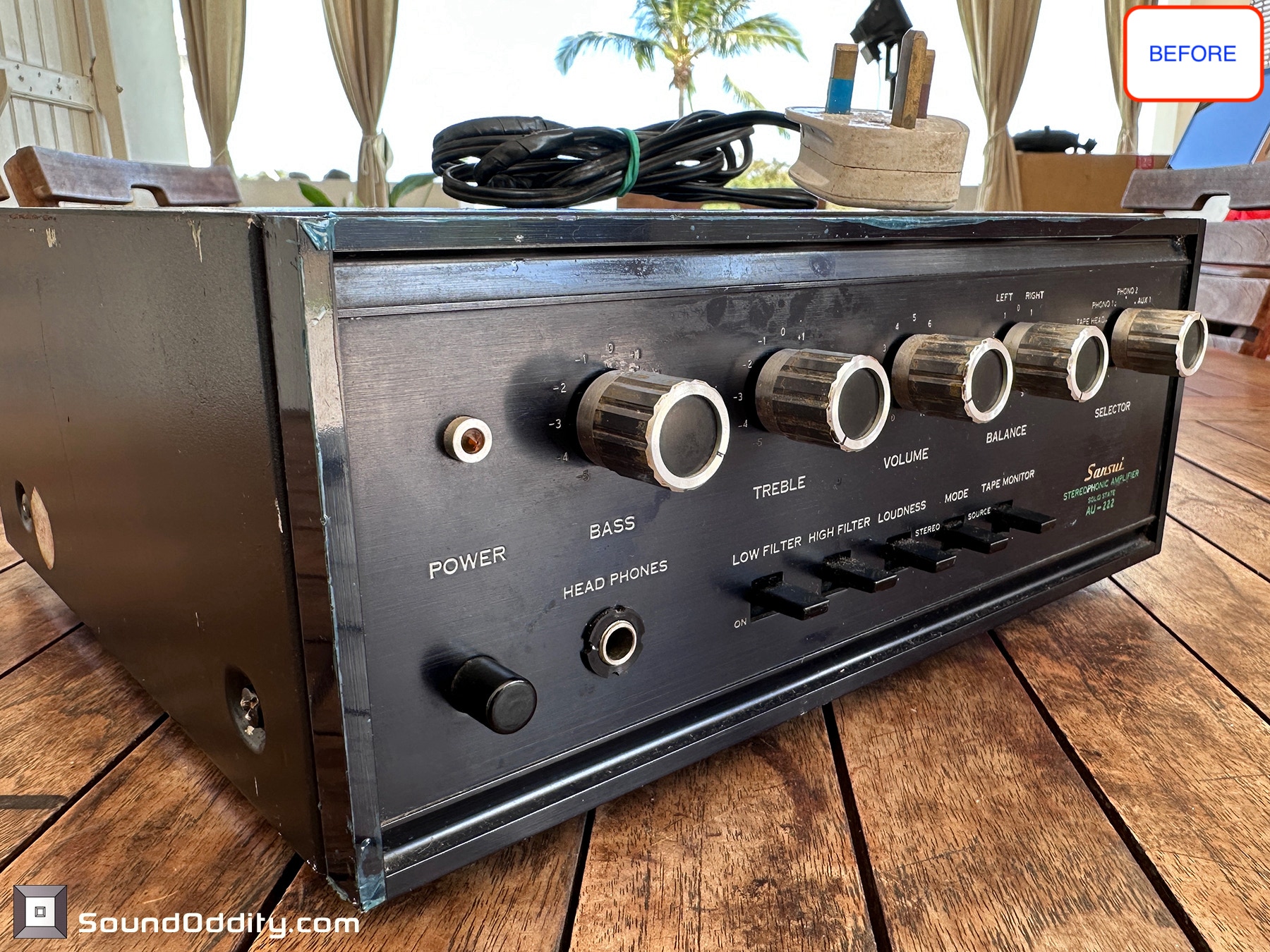

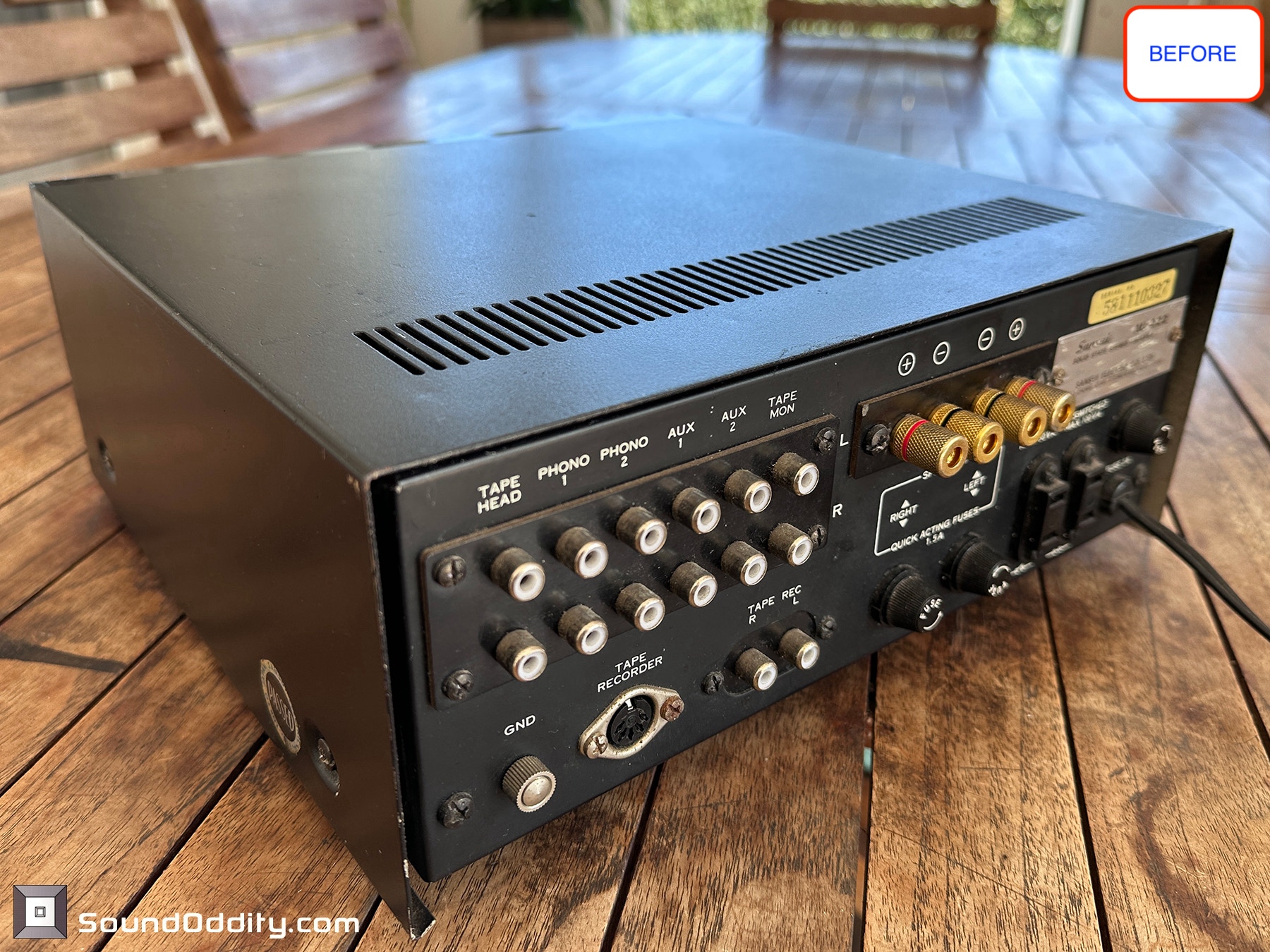

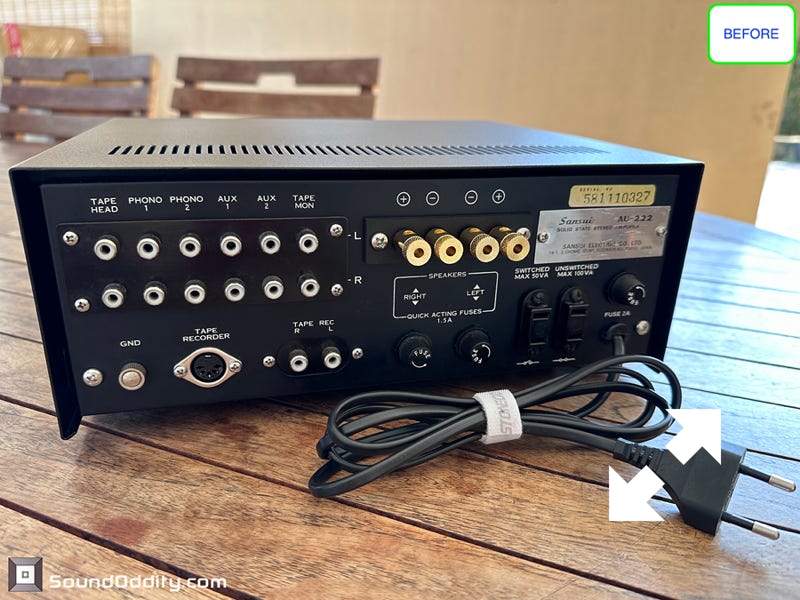

Sansui AU-222 Avant restauration.
Sansui AU-222 Après restauration. Borniers haut-parleur en laiton plaqué OR non magnétique, nouvelles vis inoxydables

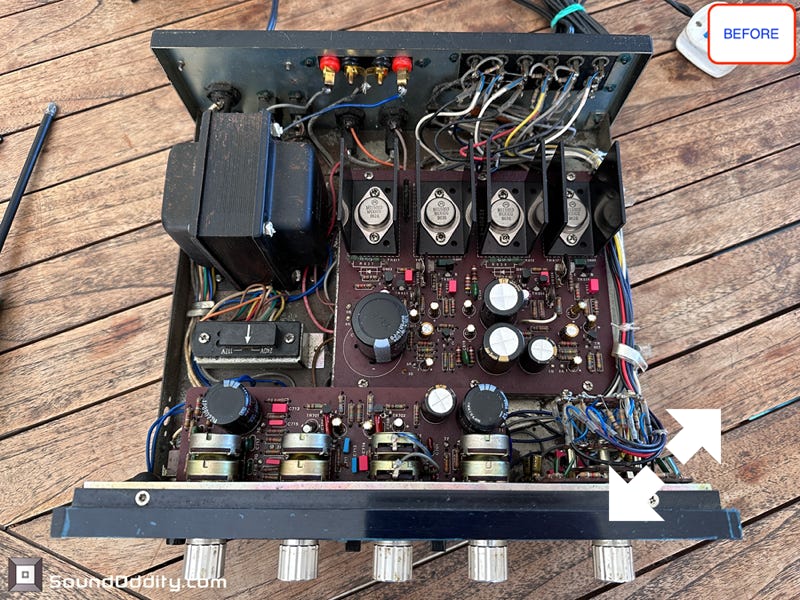

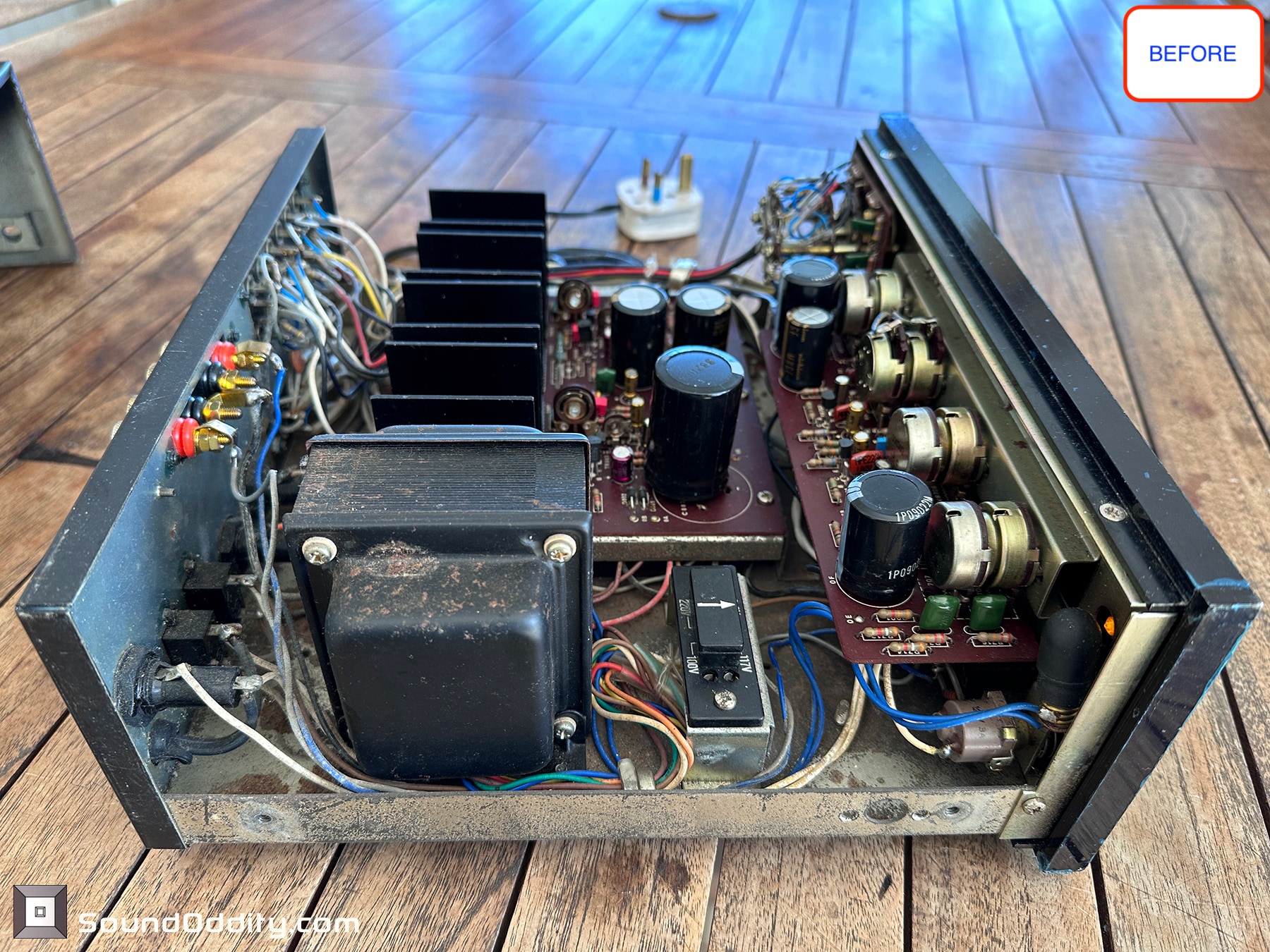

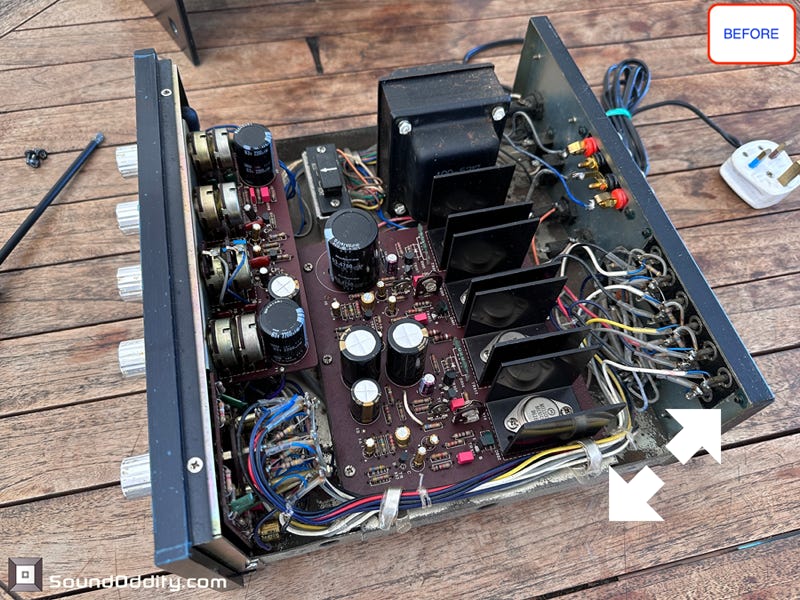

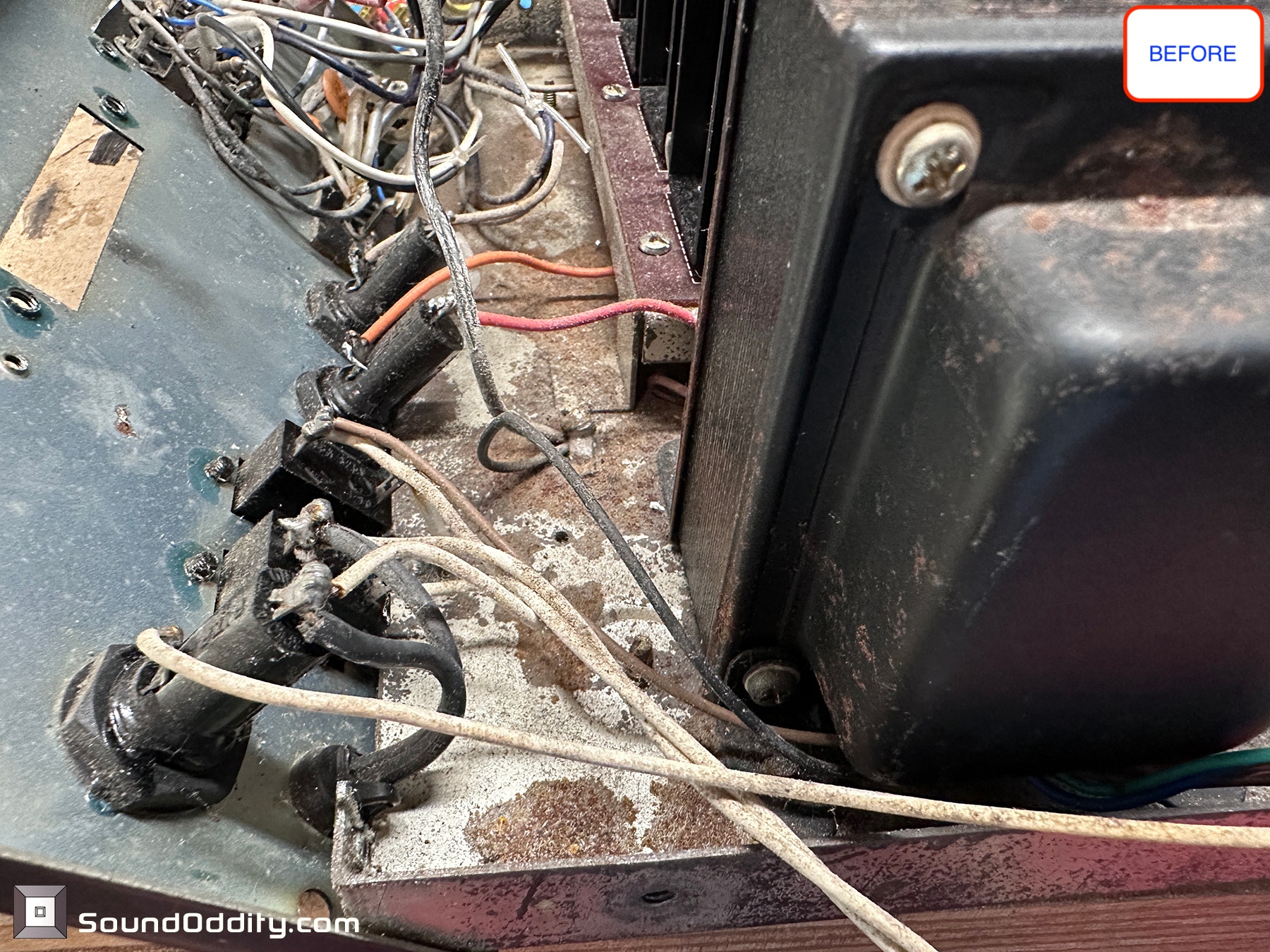

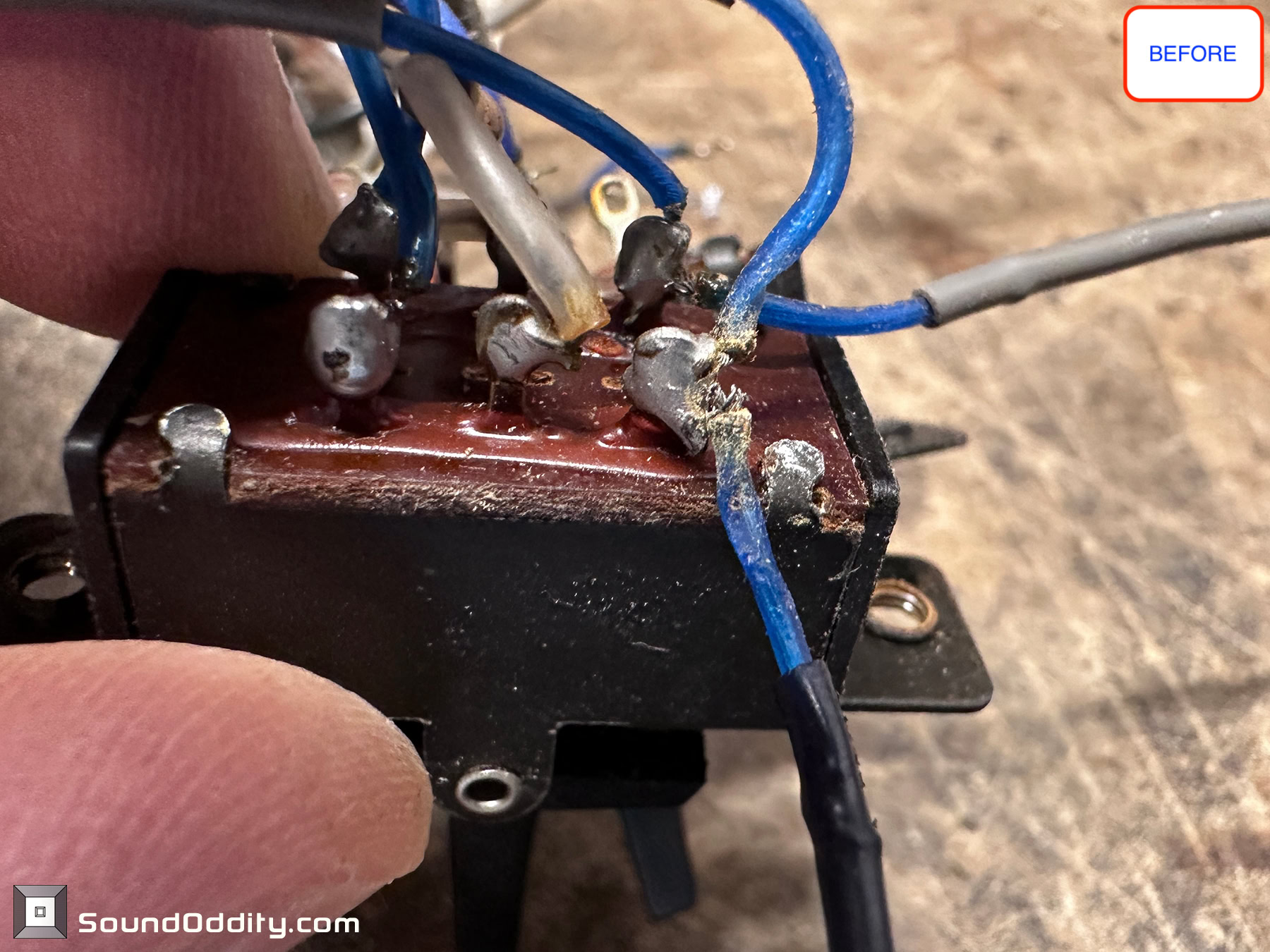

Avant restauration

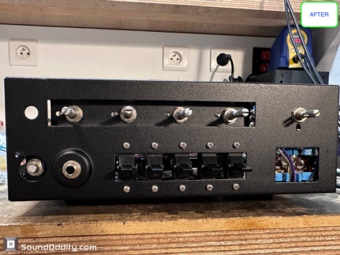

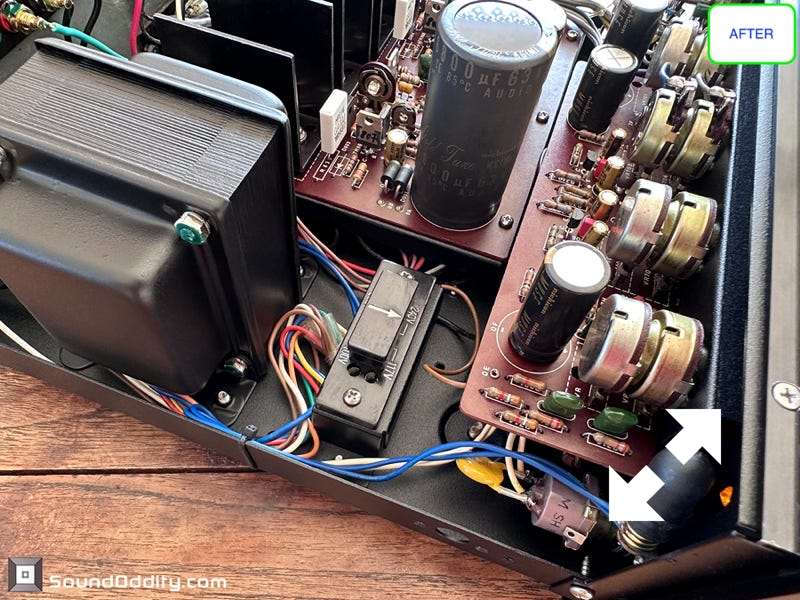

Après restauration
Avant restauration
Après restauration
Avant restauration
Après restauration
Avant restauration
Après restauration
Avant restauration
Après restauration
Avant restauration
Après restauration

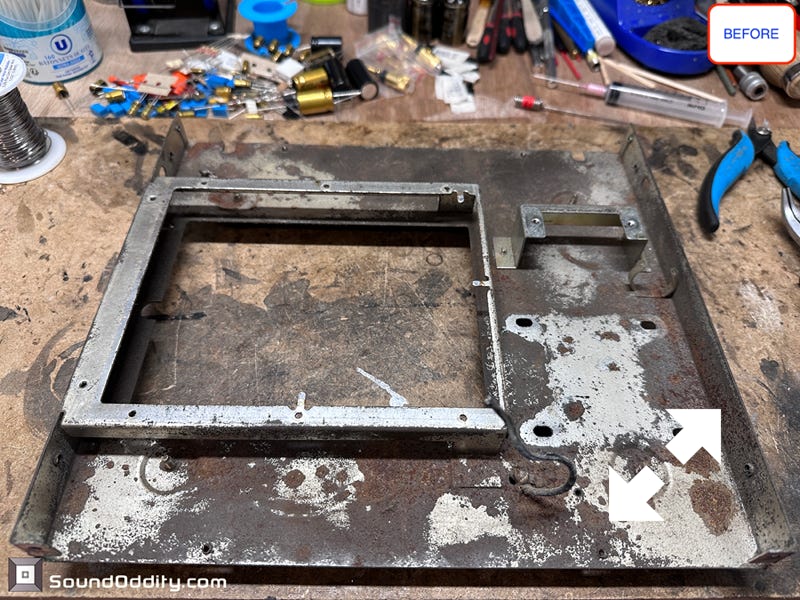

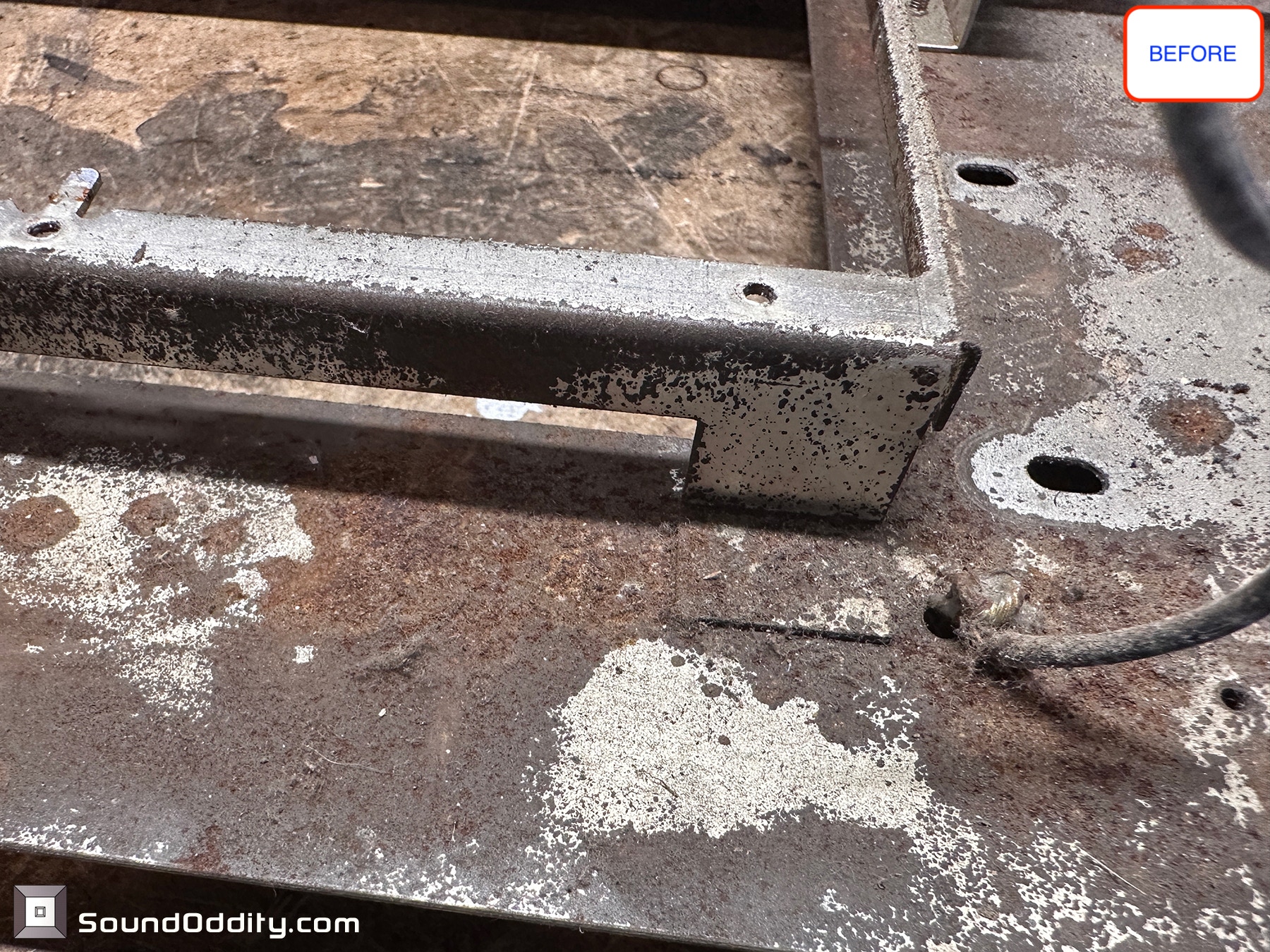

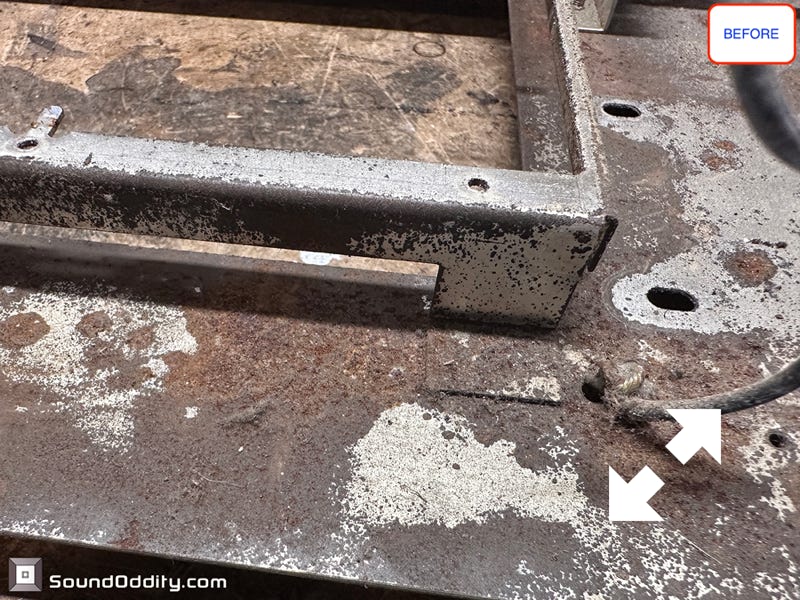

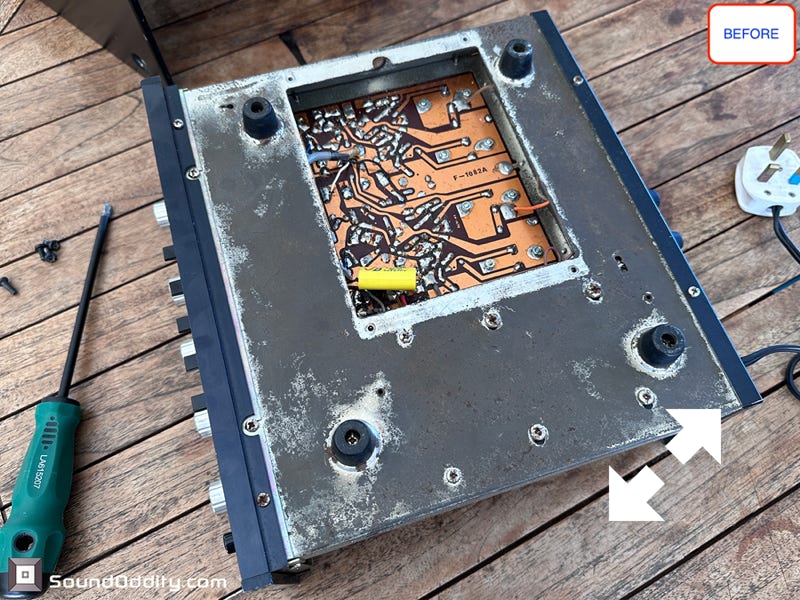

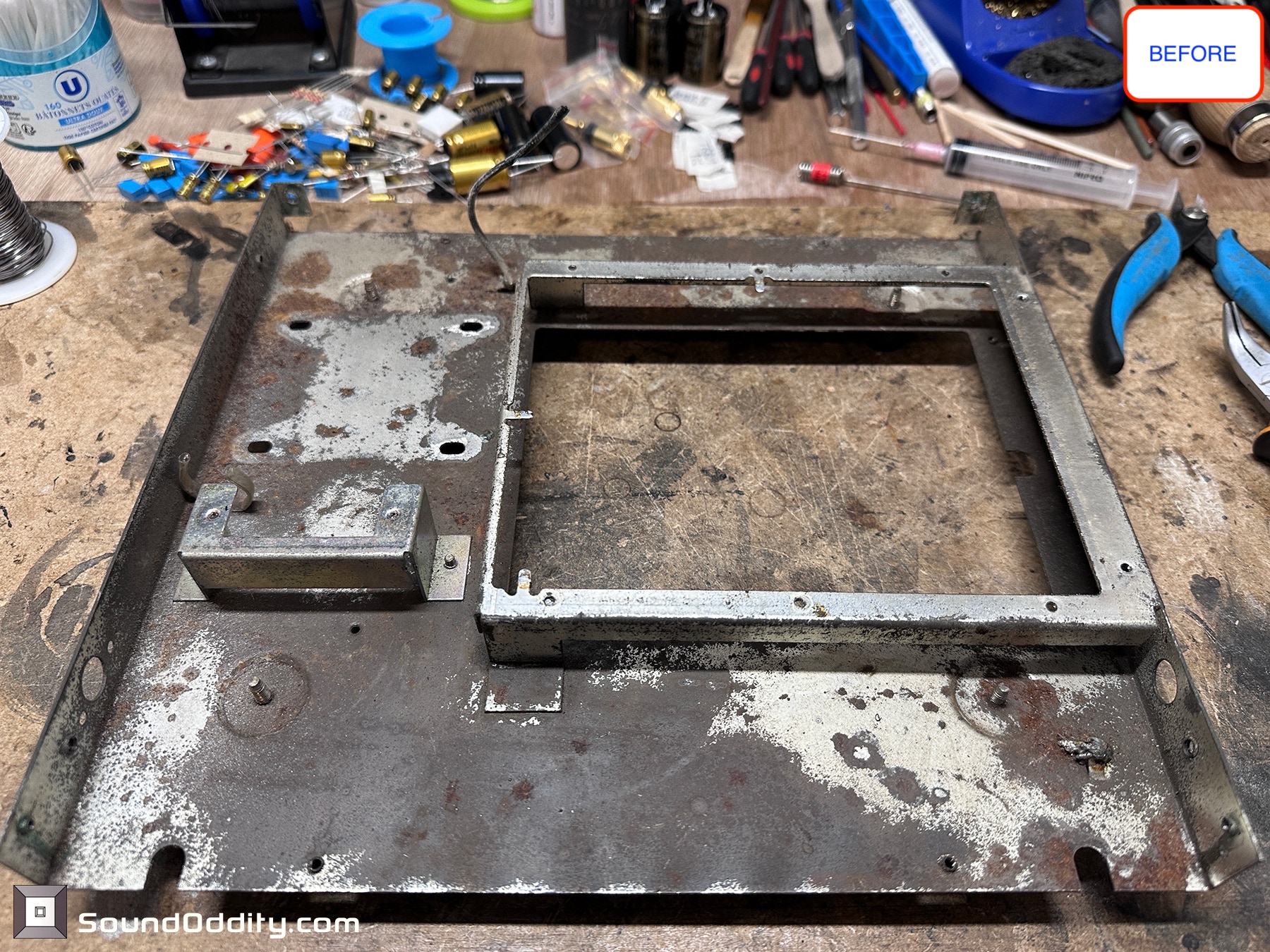

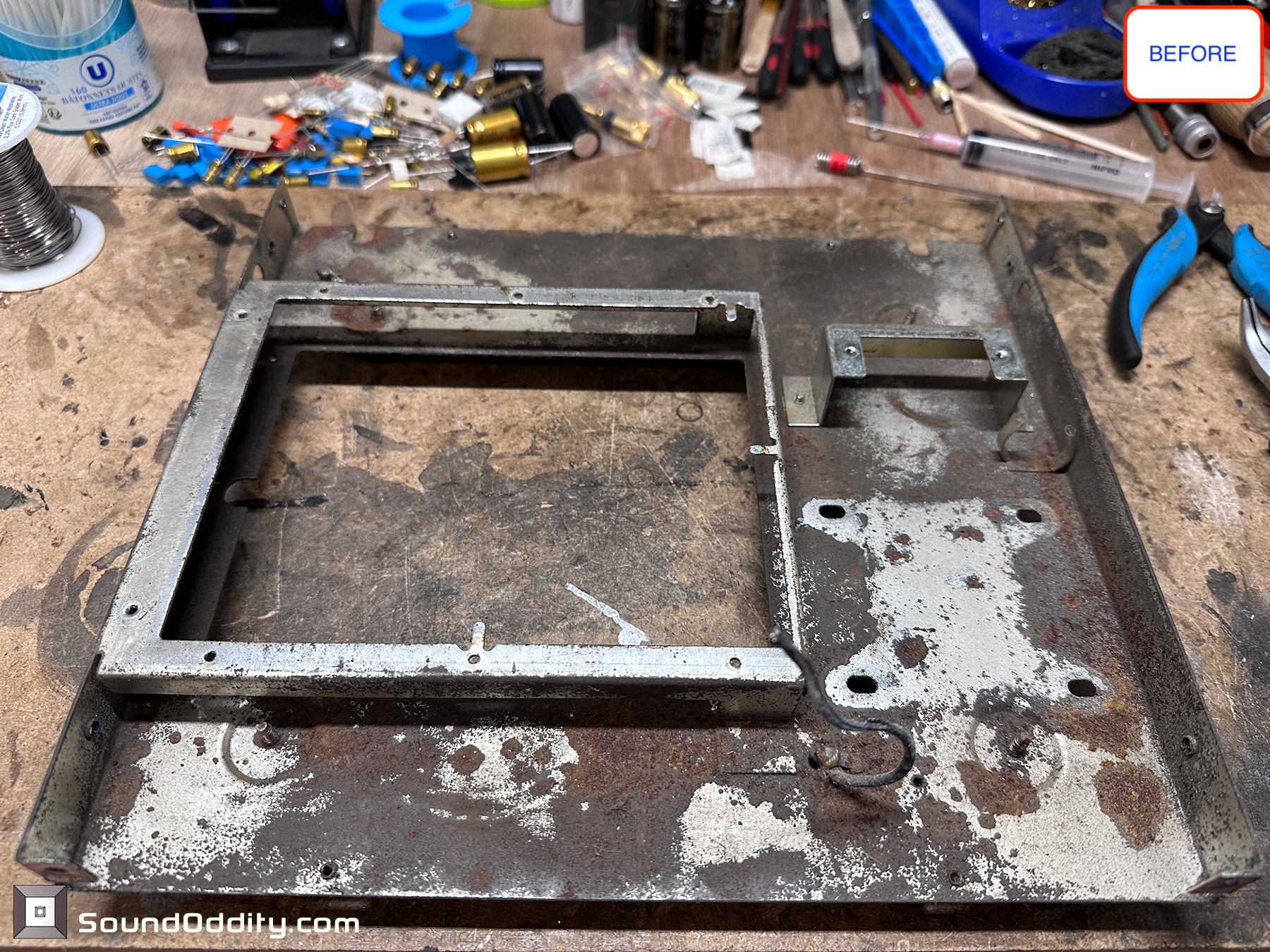

Chassis avant sablage
Chassis avant sablage

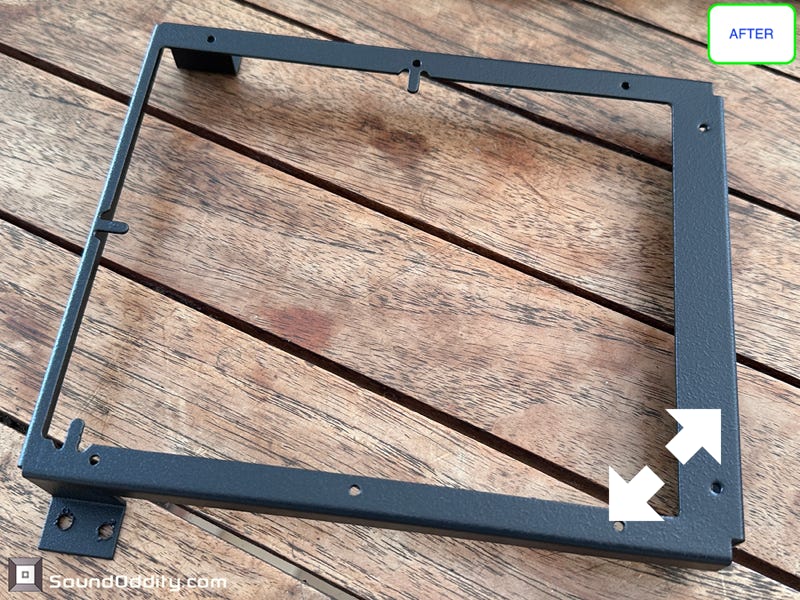

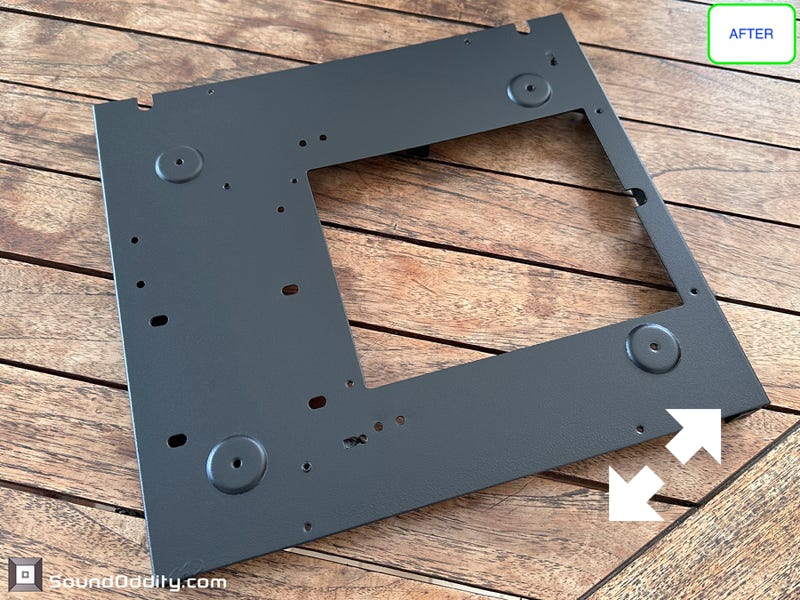

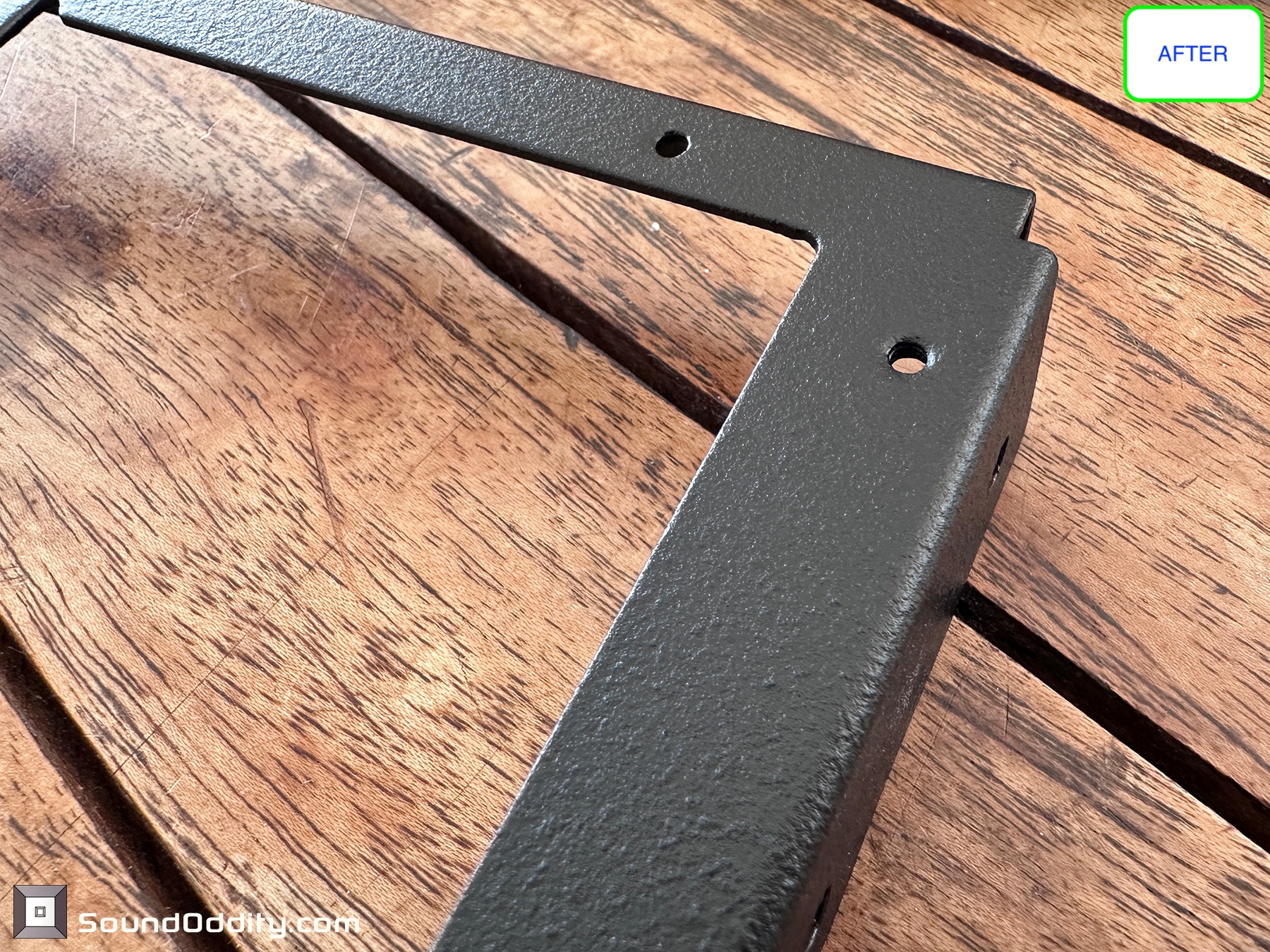

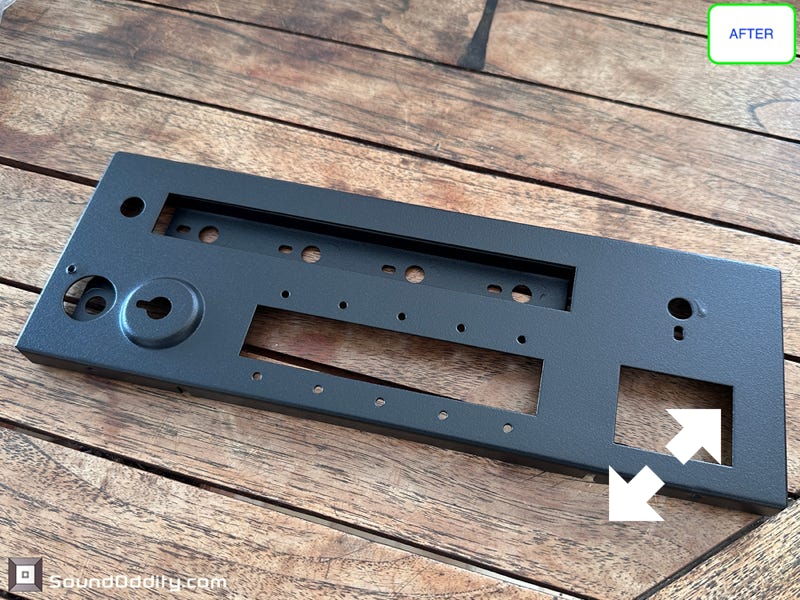

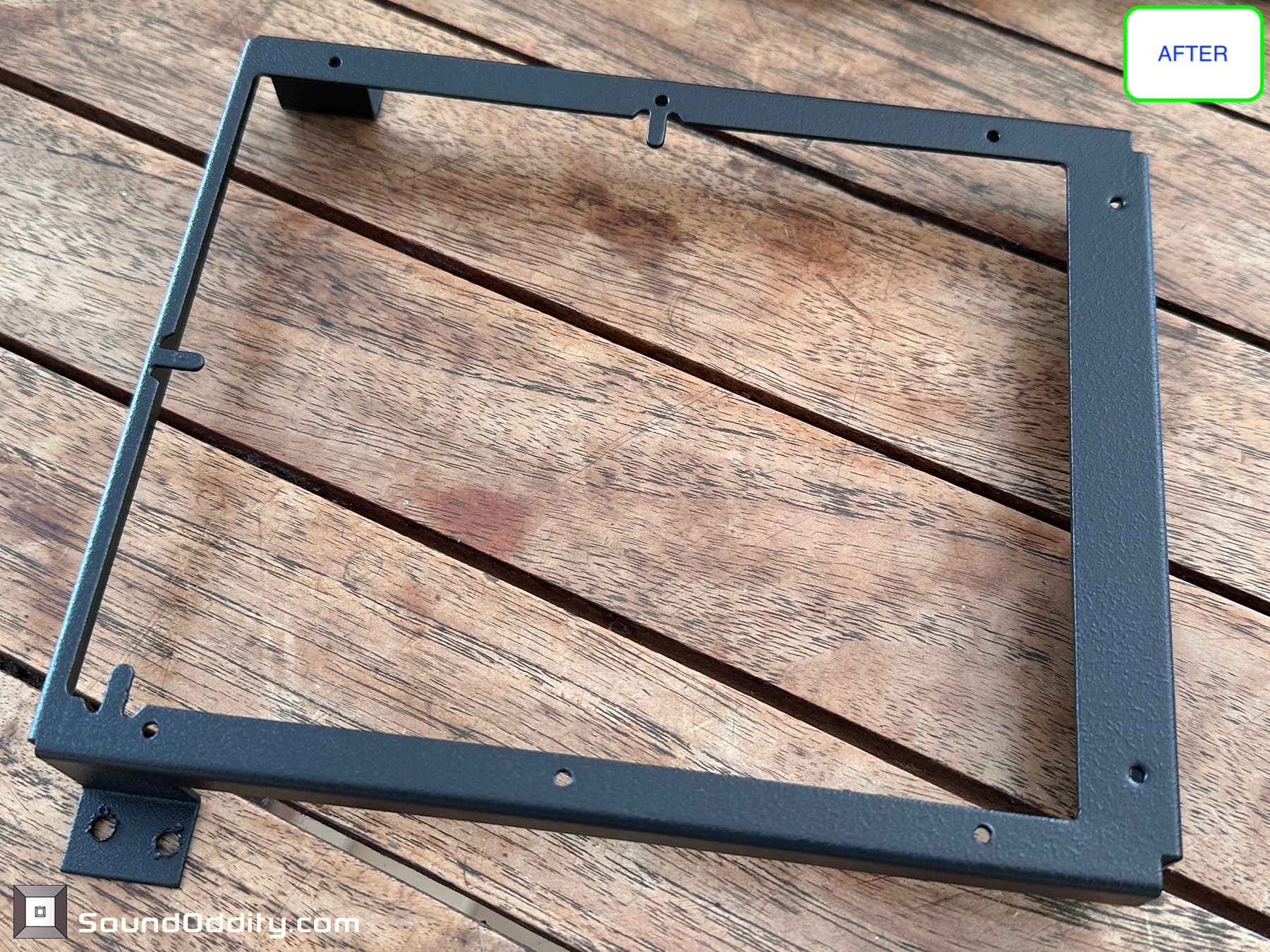

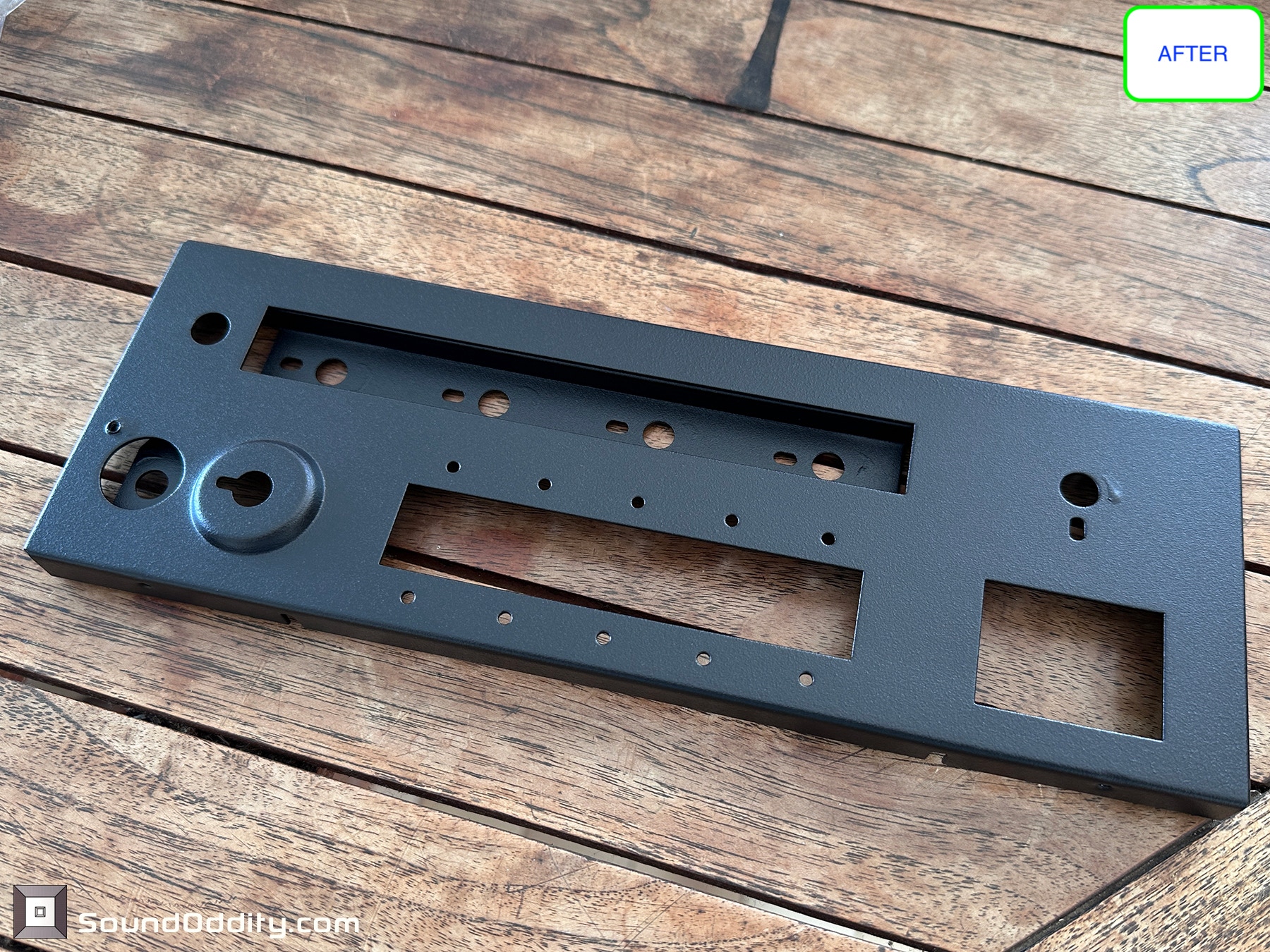

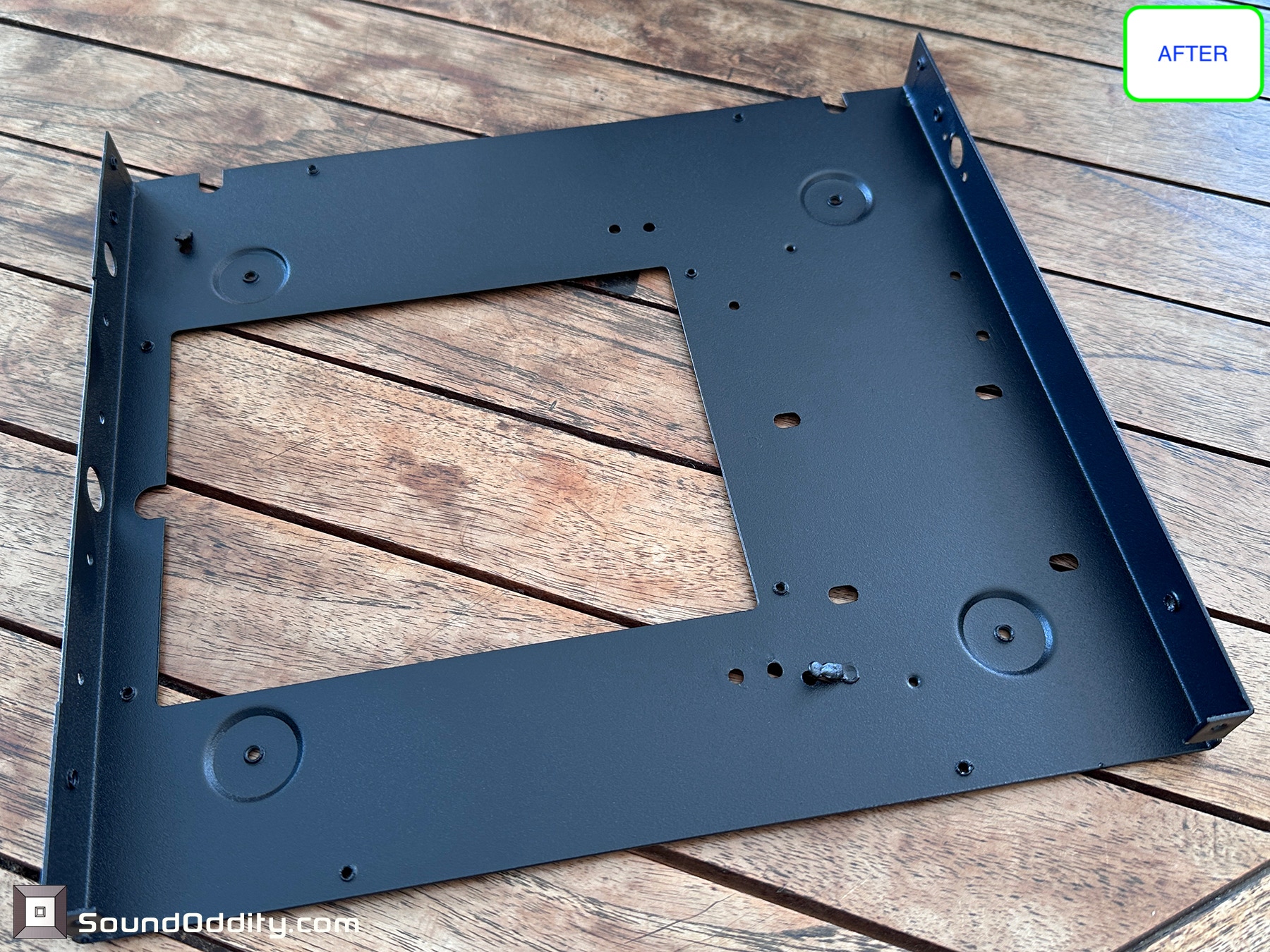

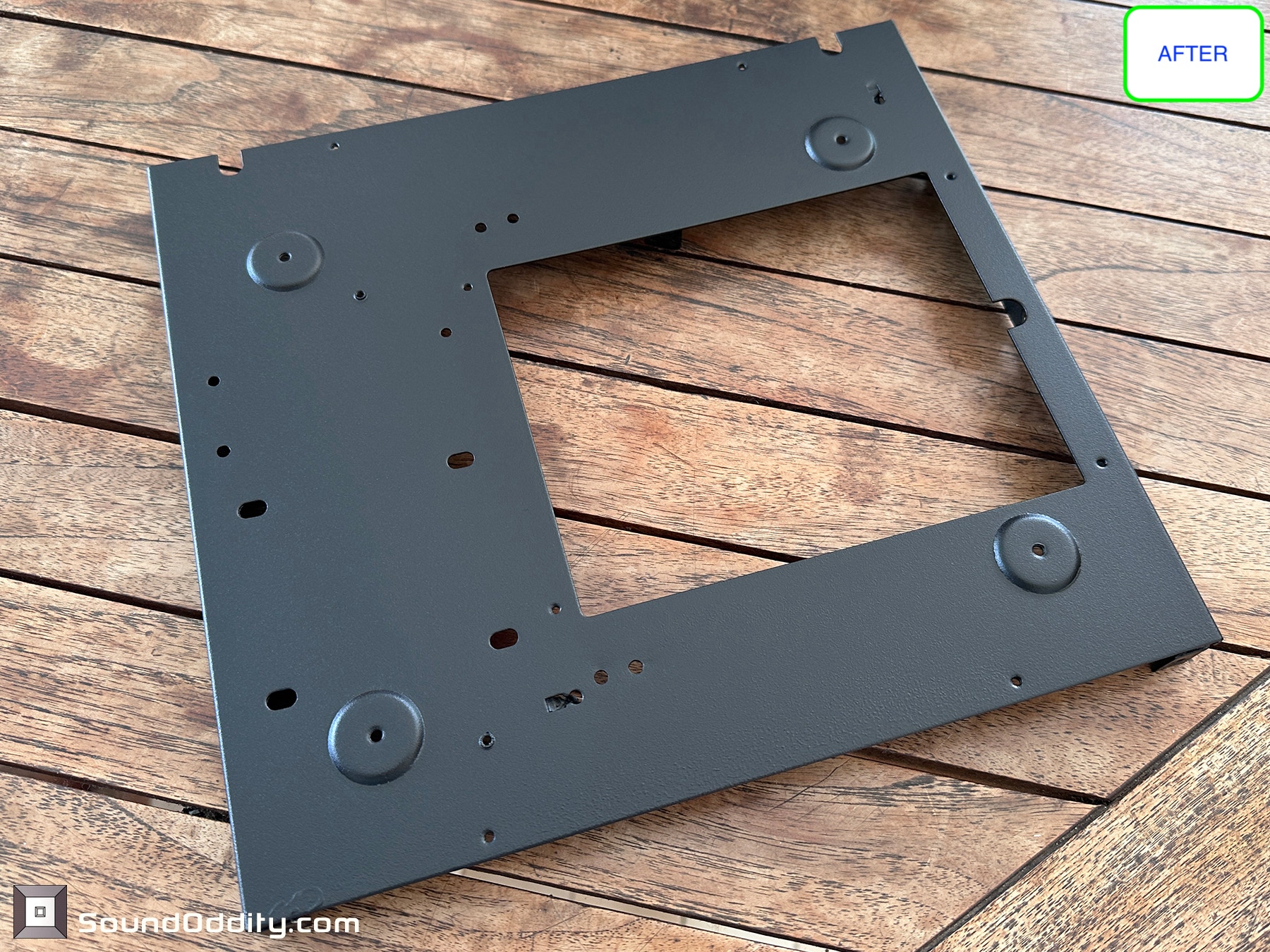

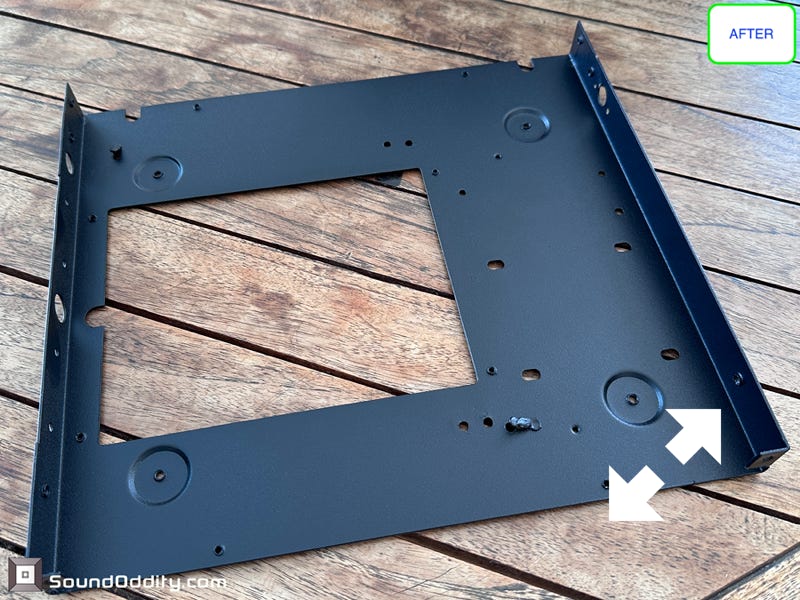

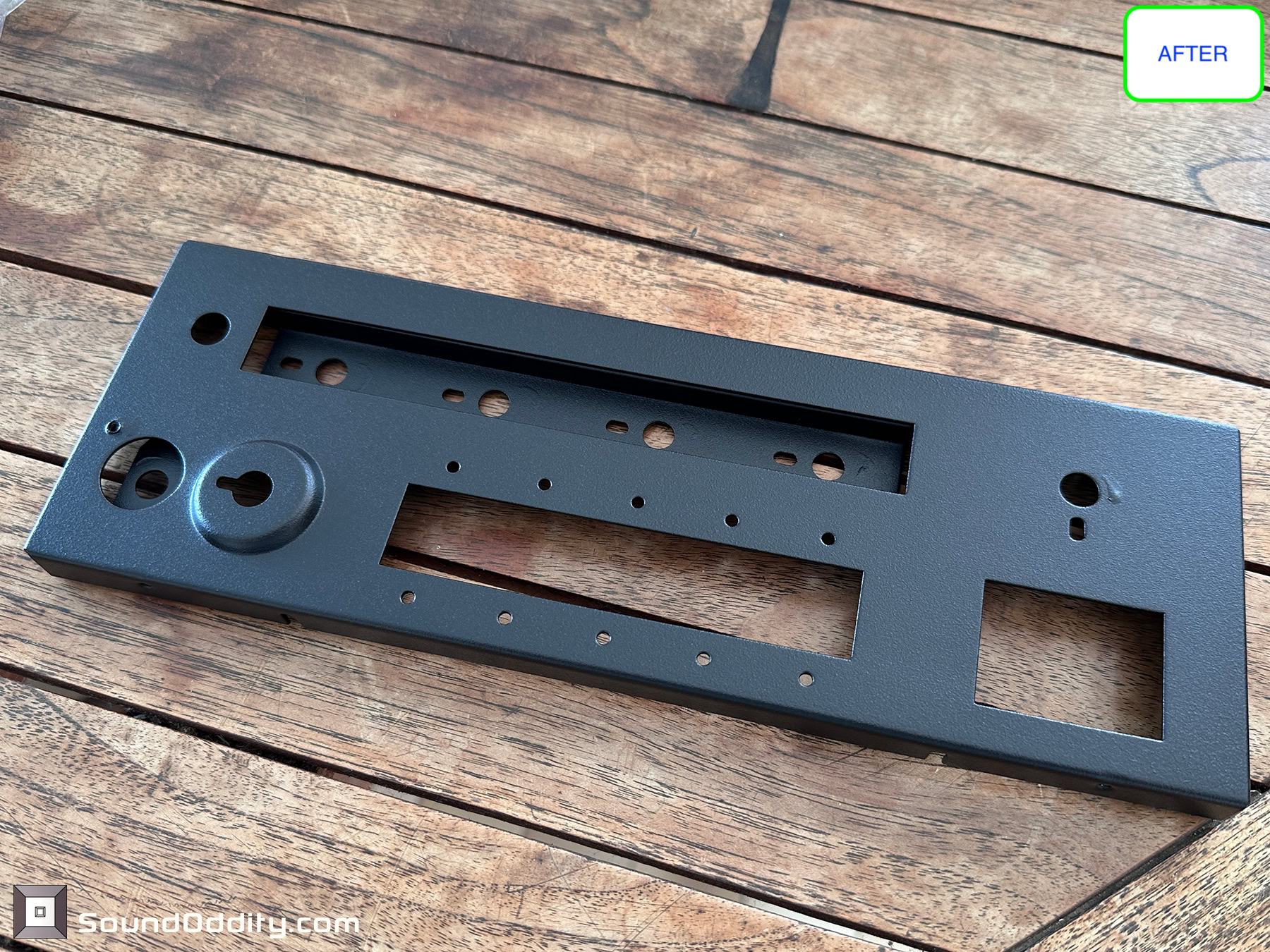

Chassis après sablage, apprêt anti corrosion, thermo laquage
Chassis après sablage, apprêt anti corrosion, thermo laquage
Chassis après sablage, apprêt anti corrosion, thermo laquage
Chassis avant après sablage, apprêt anti corrosion, thermo laquage

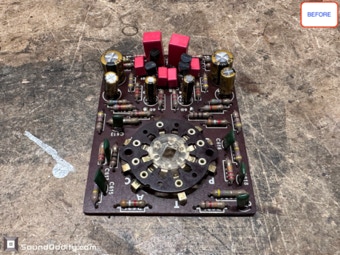

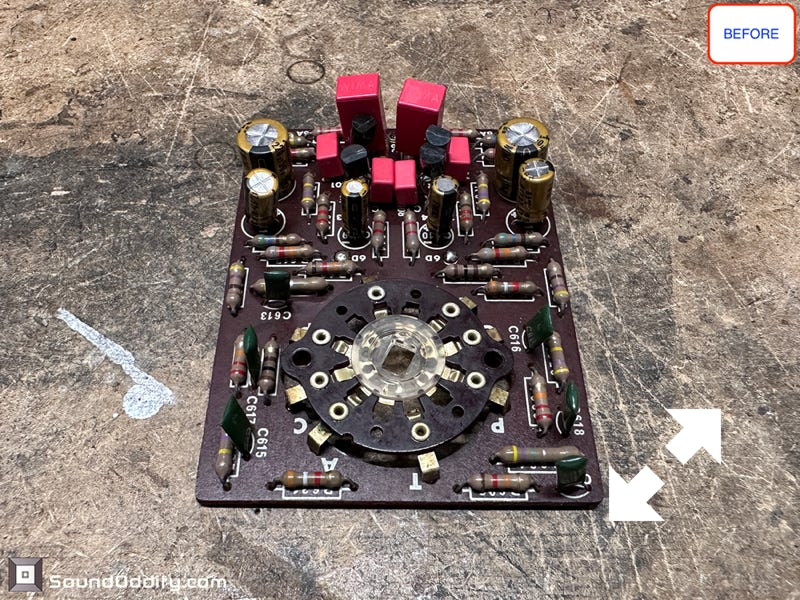

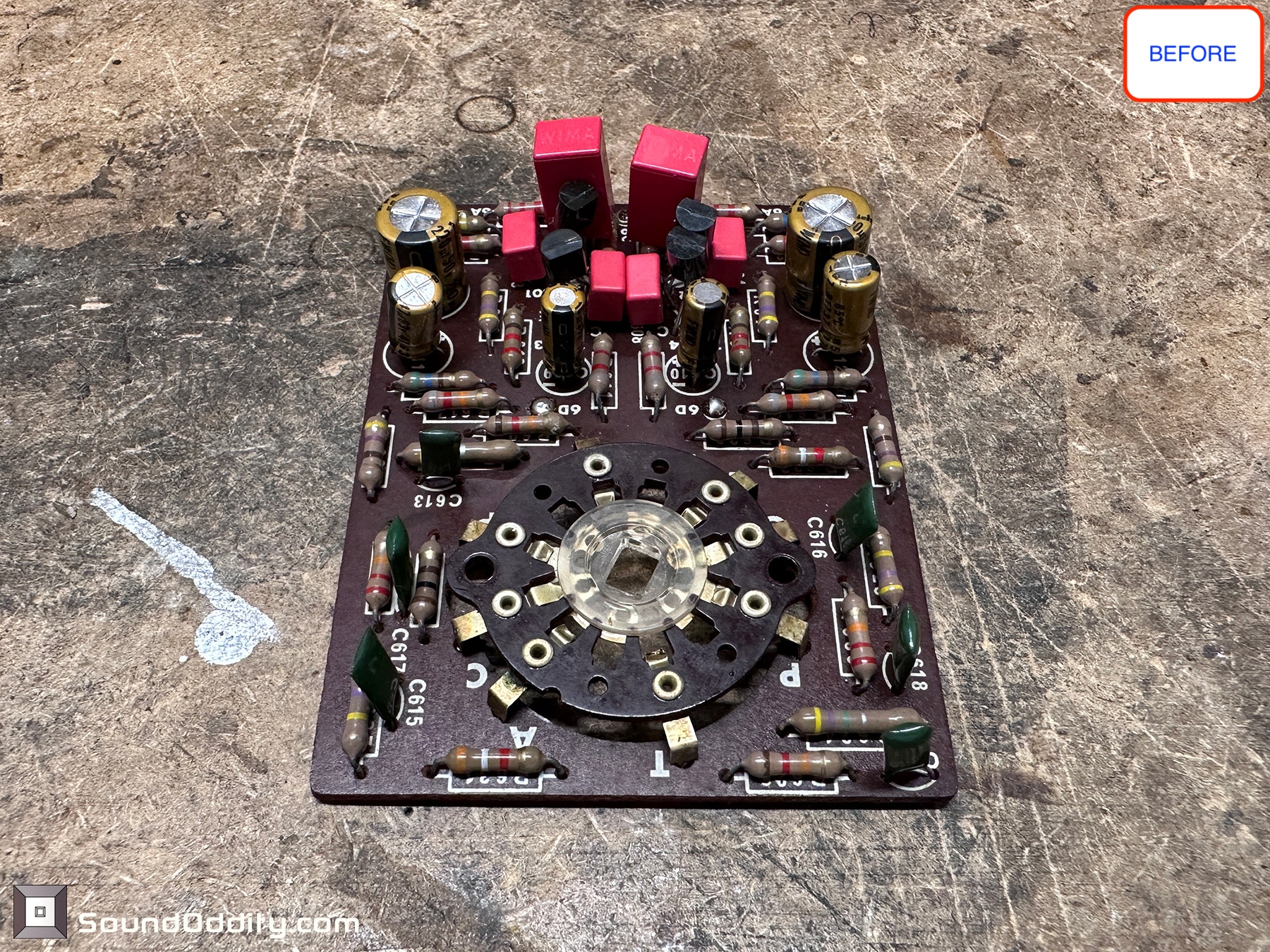

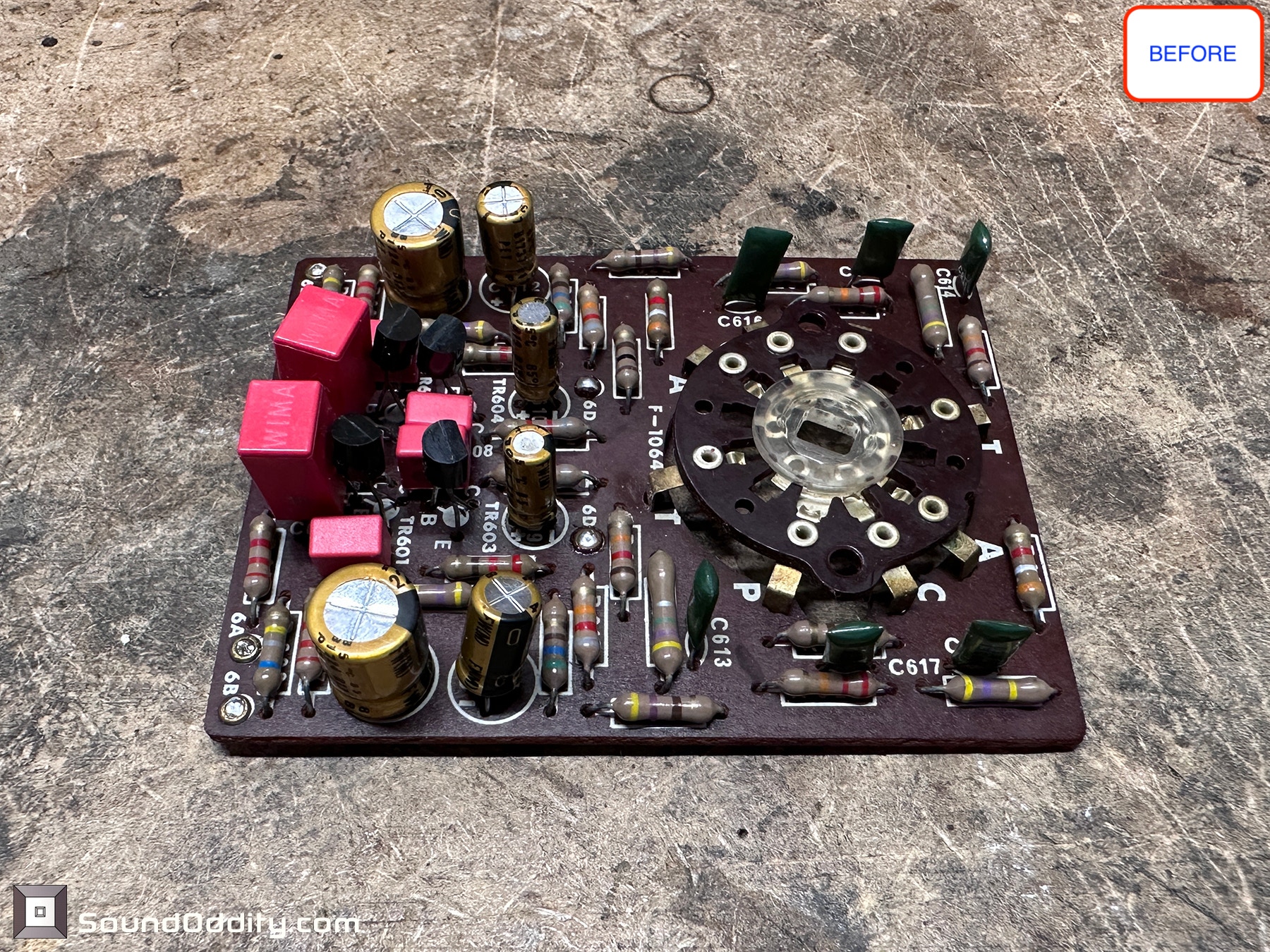

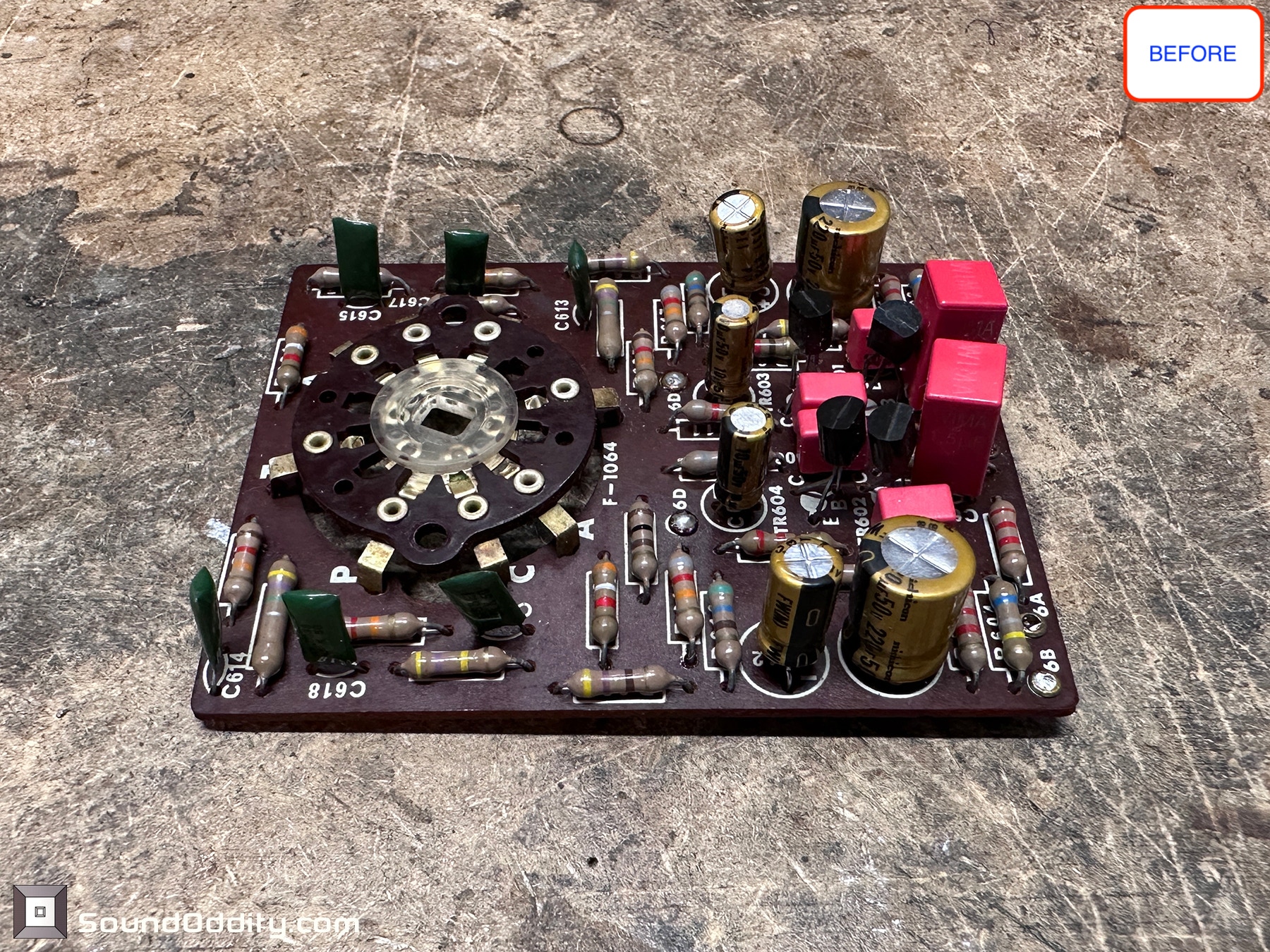

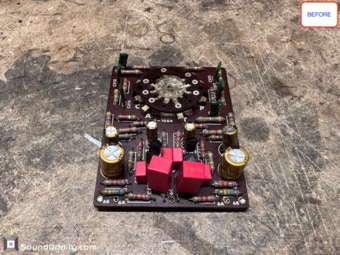

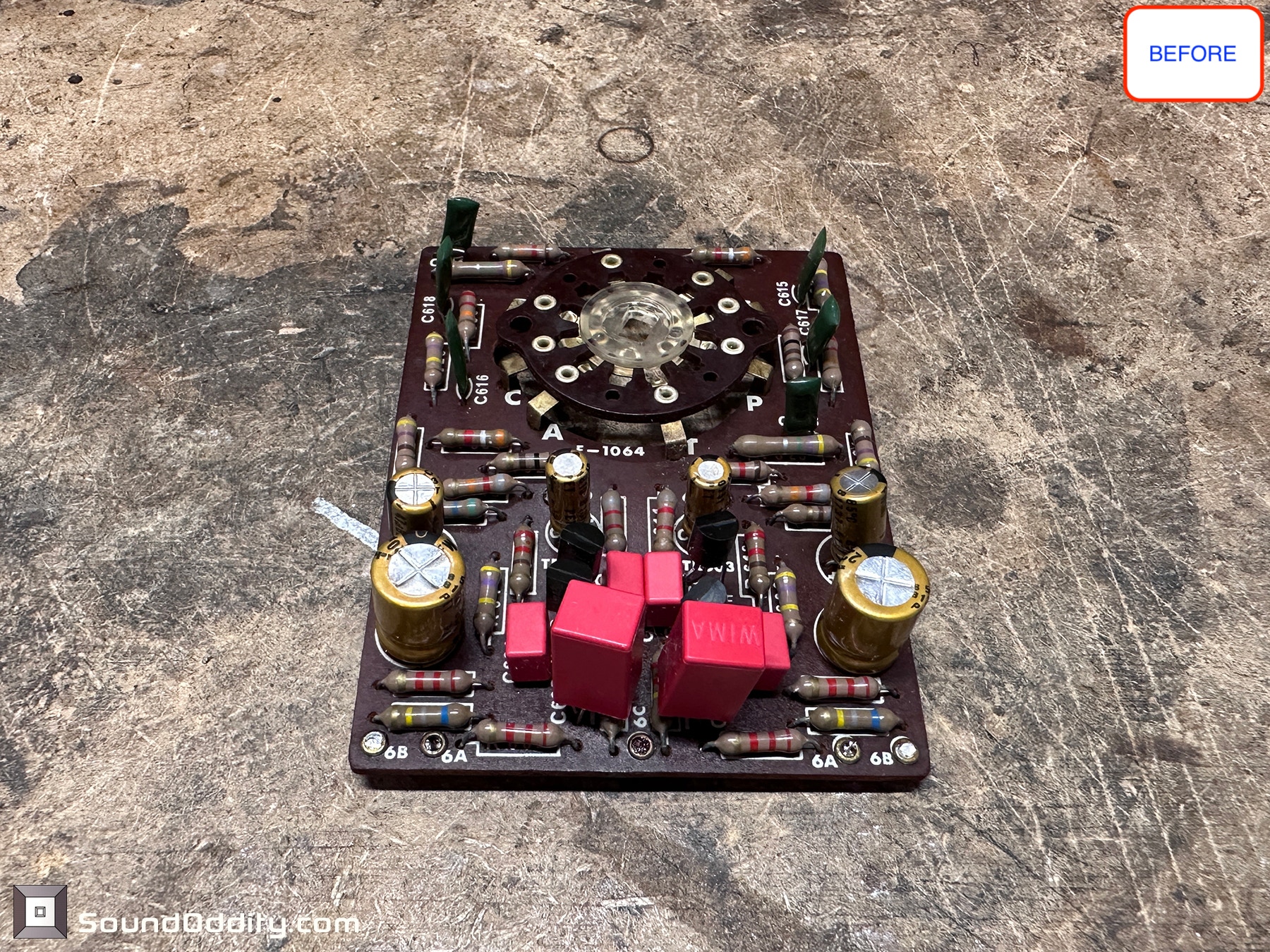

Carte d’entrée Avant restauration. Attention, les condensateurs ne sont pas des Nichicon Fine Gold, mais des FW magnétiques…

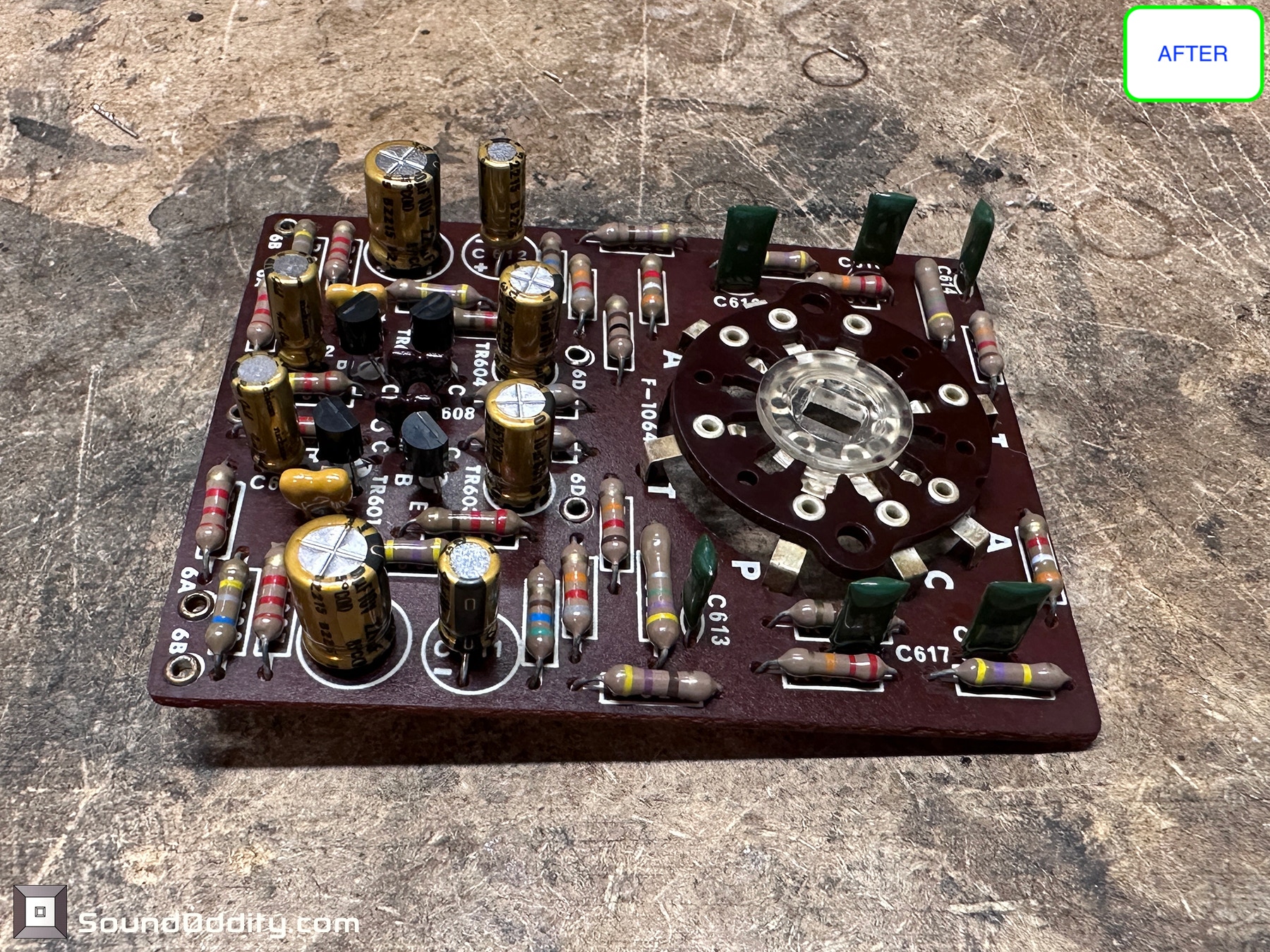

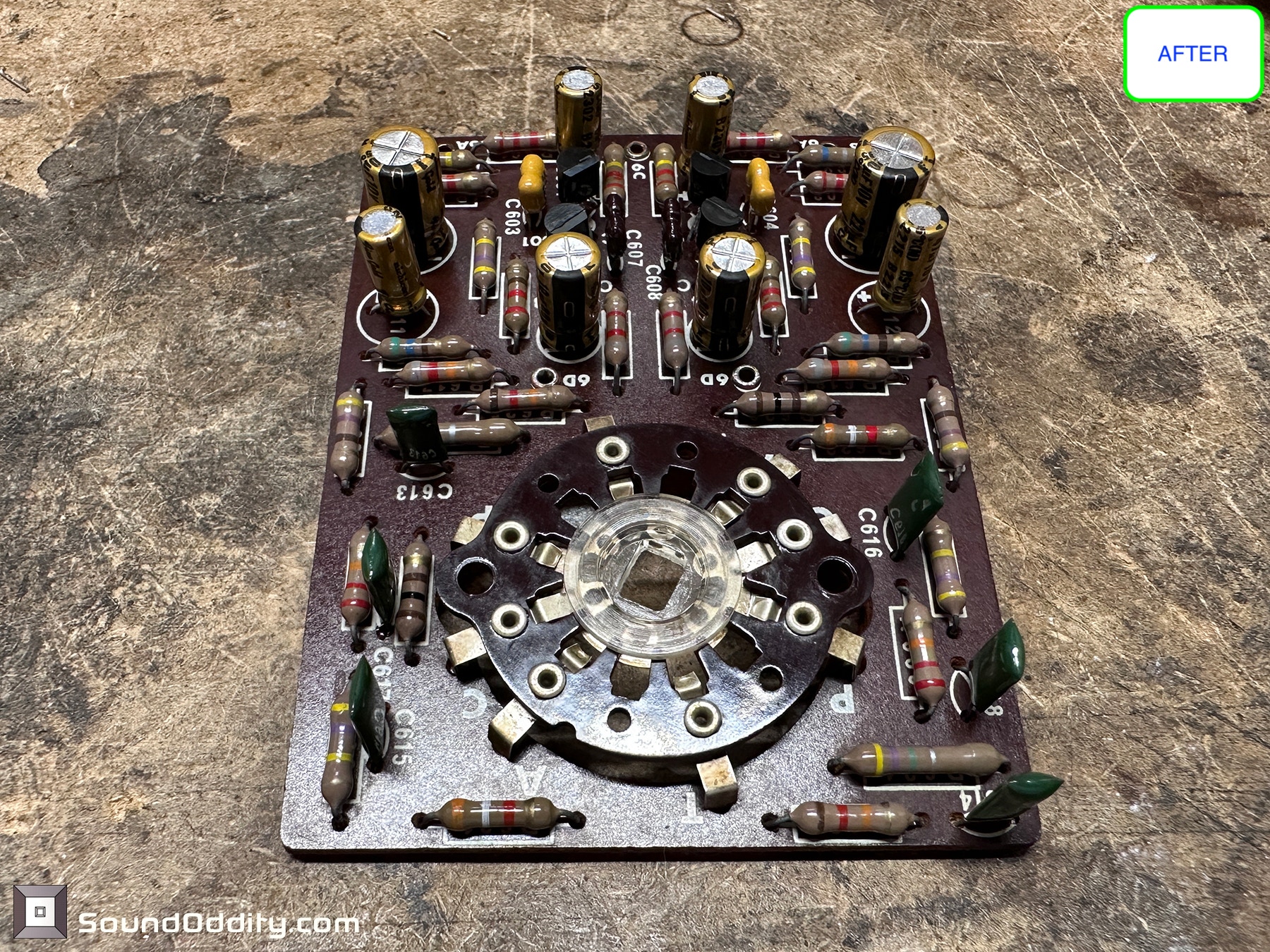

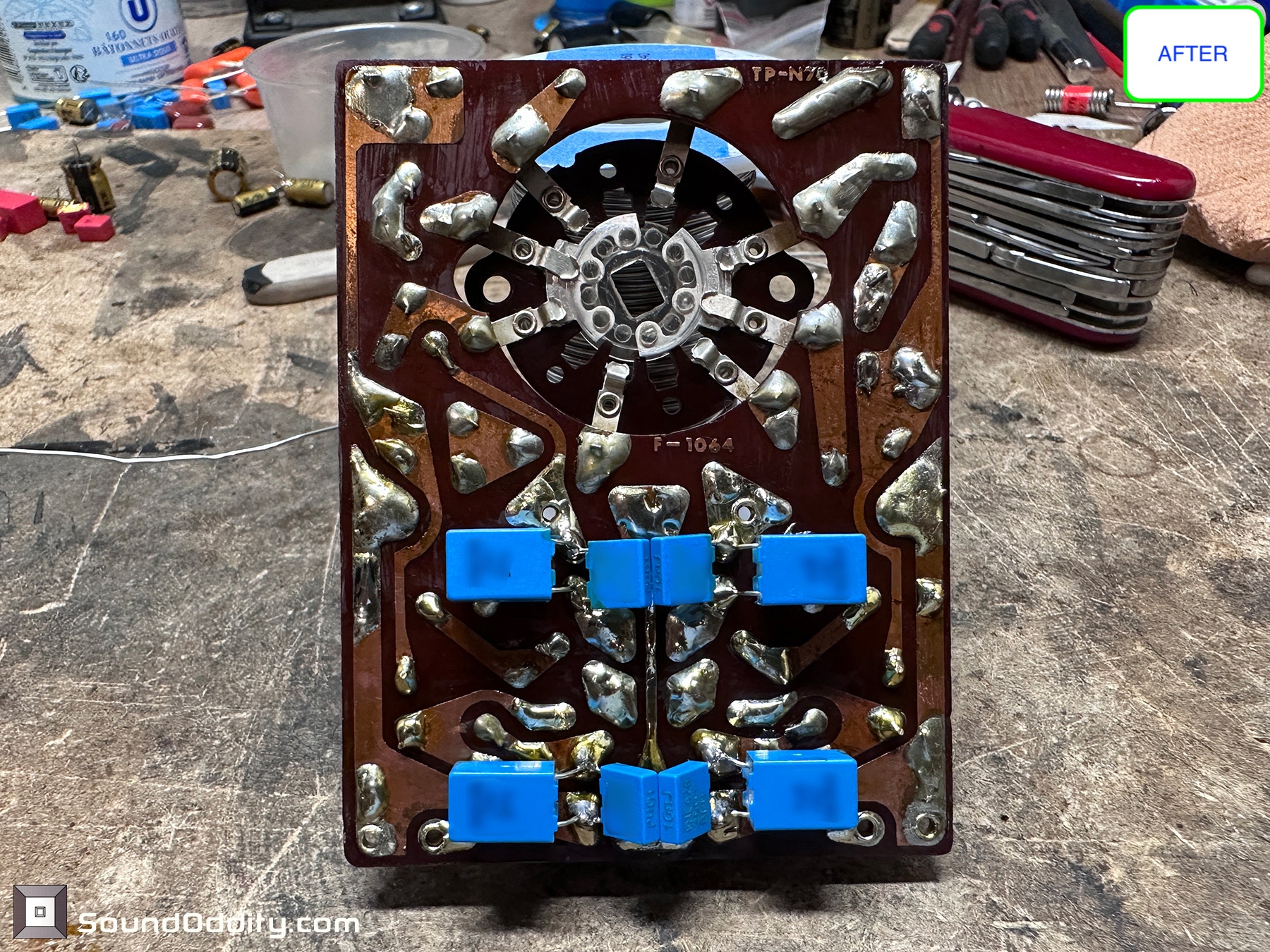

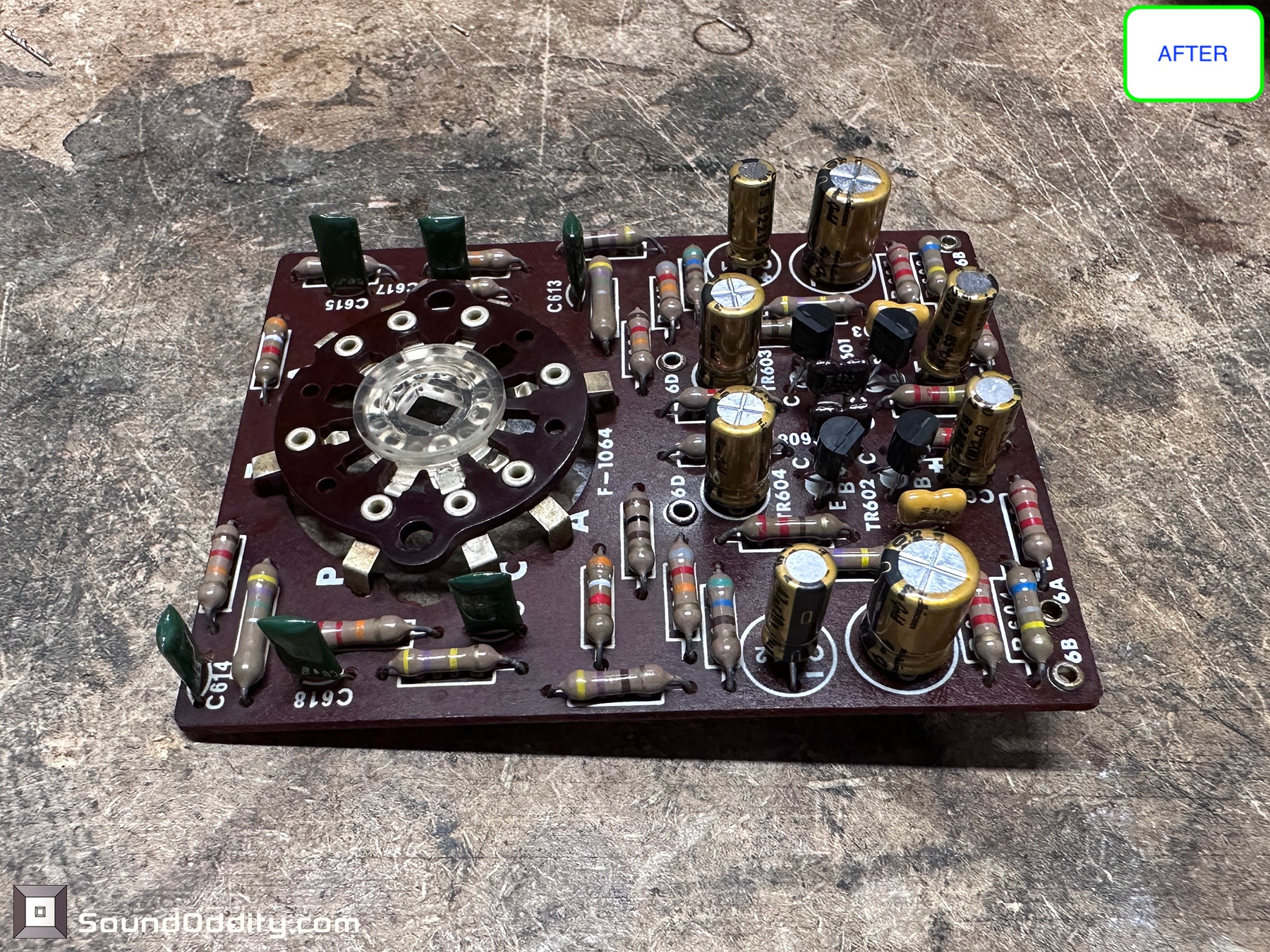

Carte d’entrée Après restauration. Sélecteur nettoyé, polis, traité contact, protégé par un bouclier

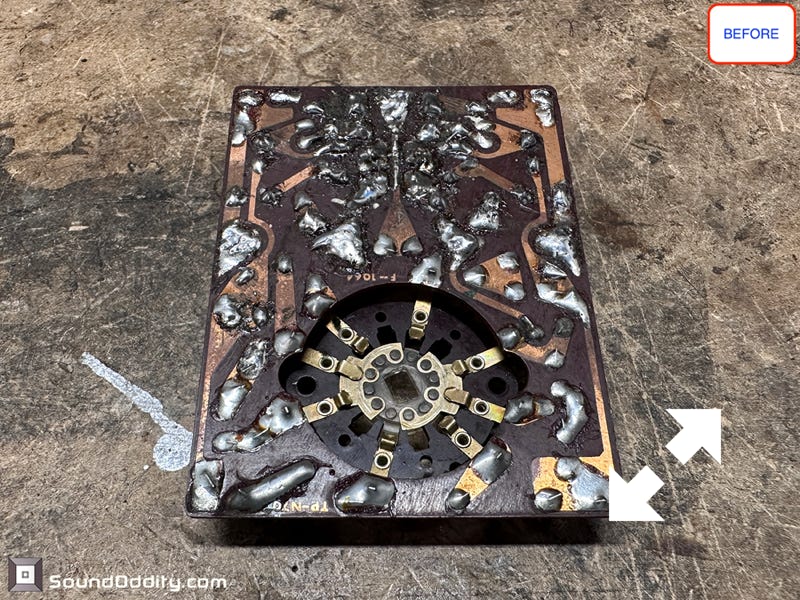

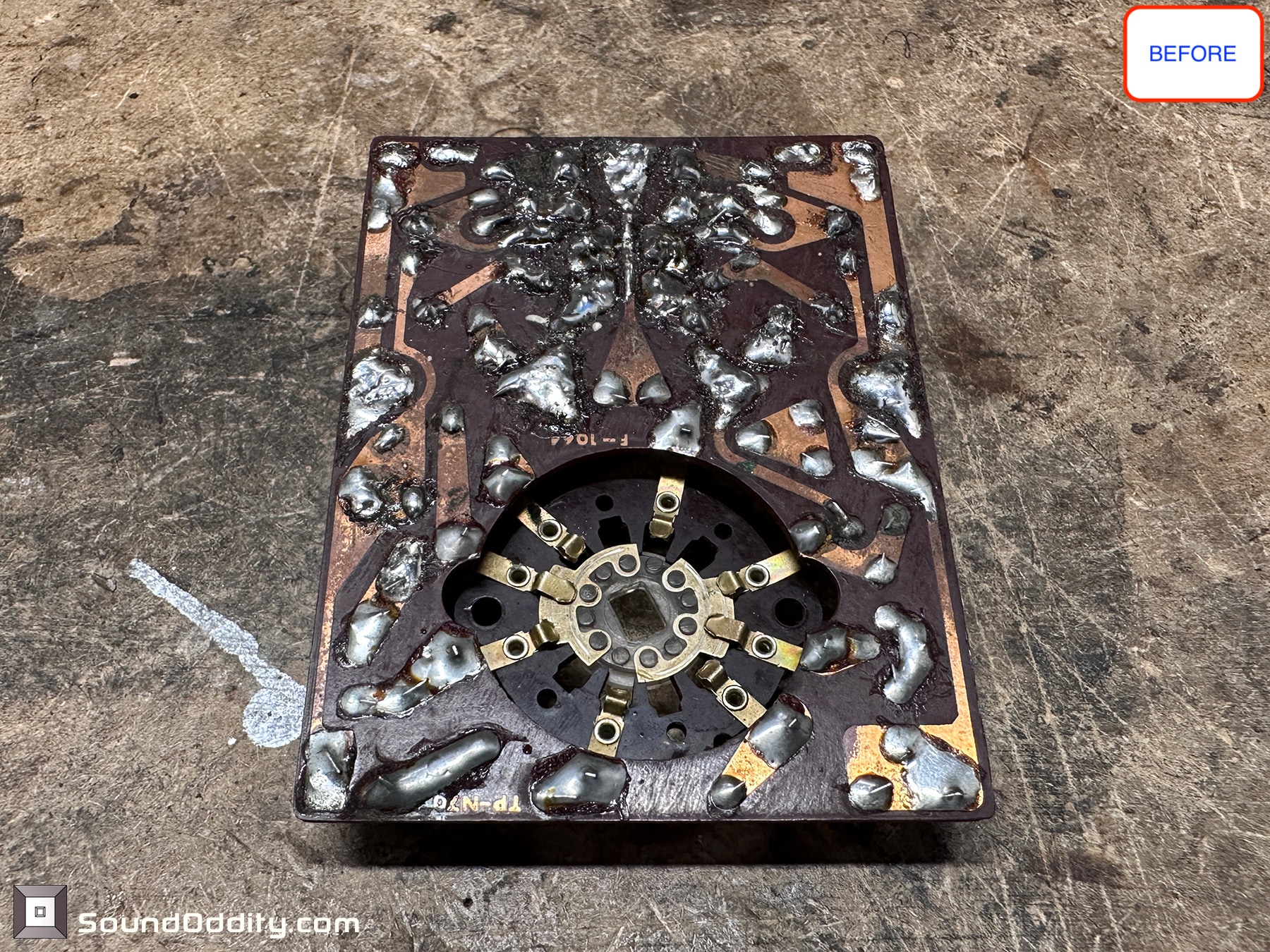

Carte d’entrée Avant restauration.

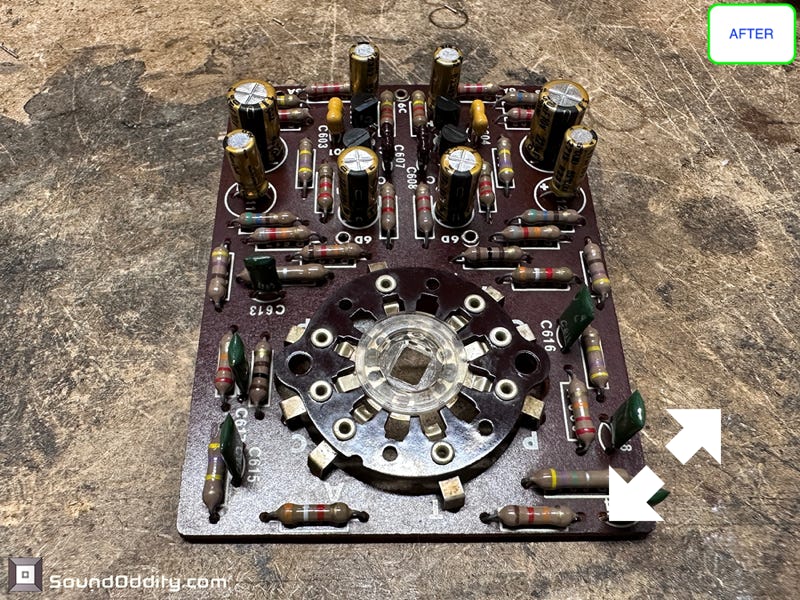

Carte d’entrée Après restauration.

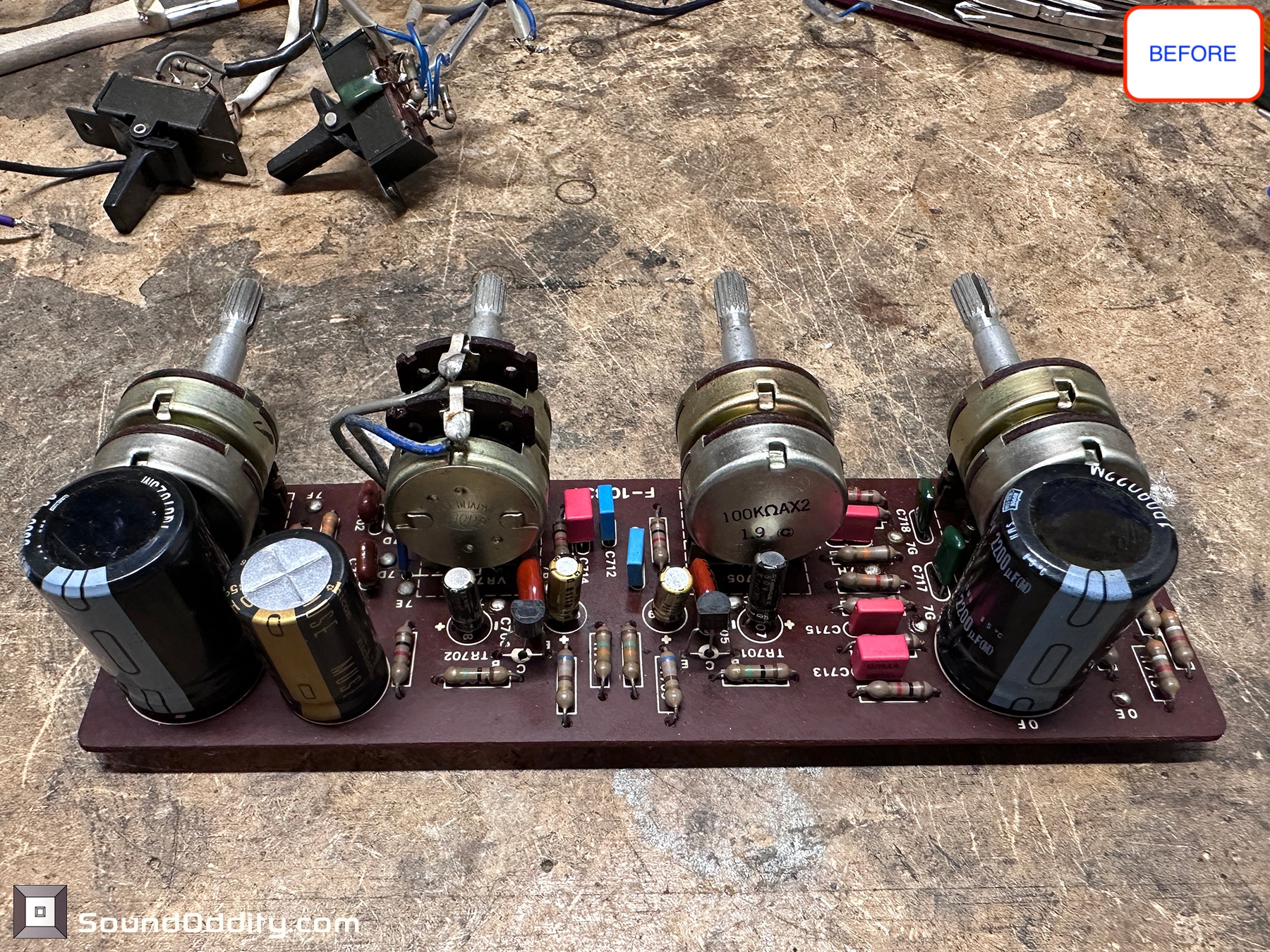

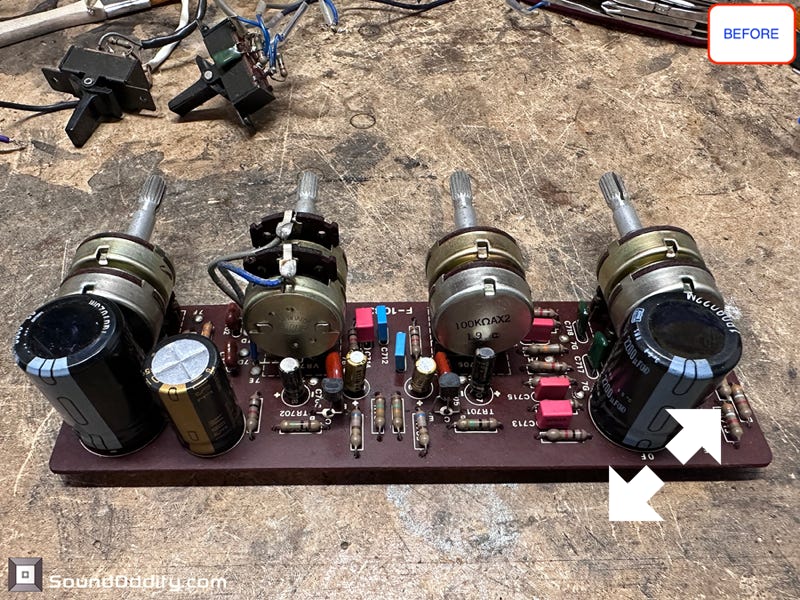

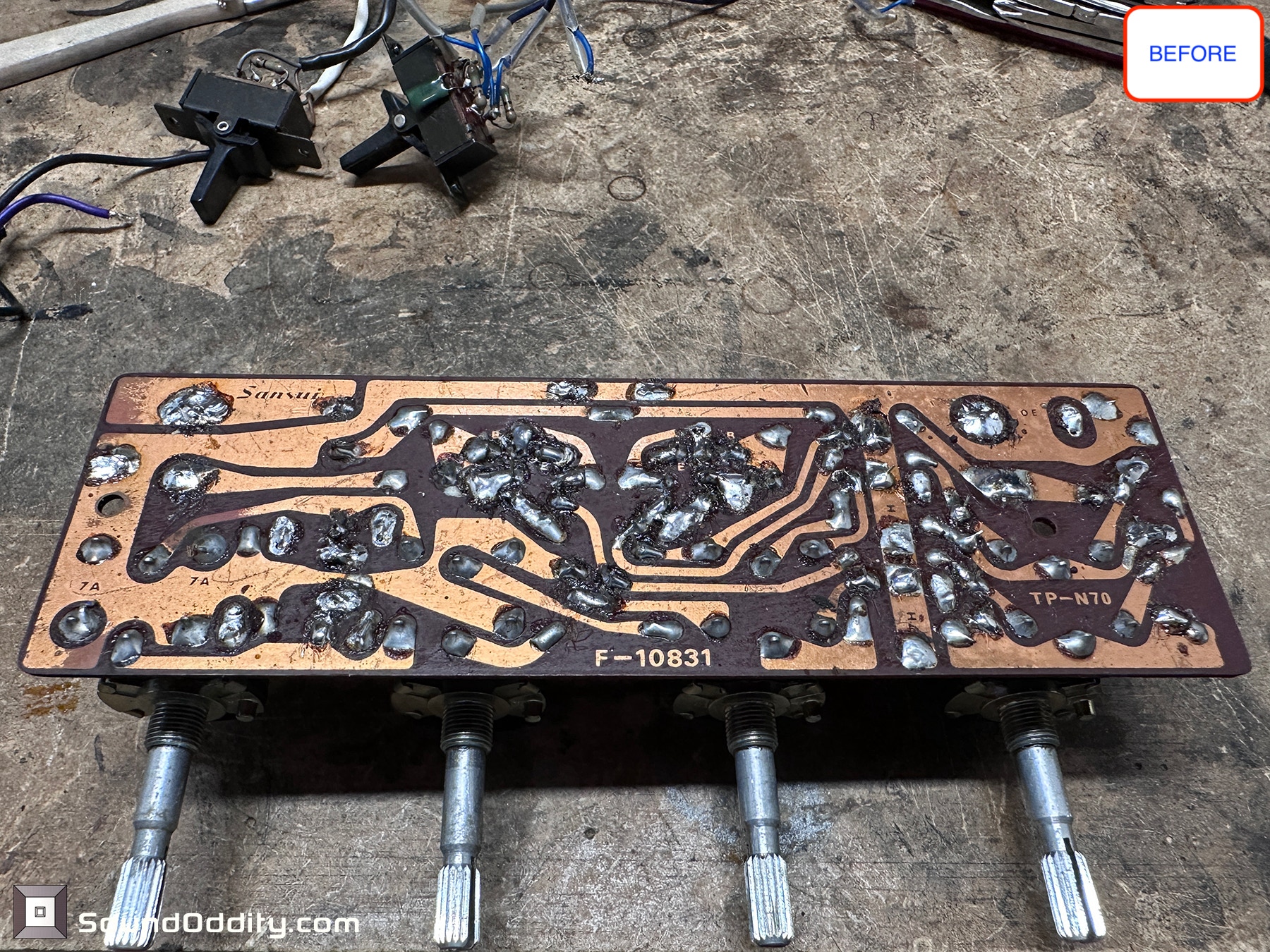

Carte de contrôle Avant restauration

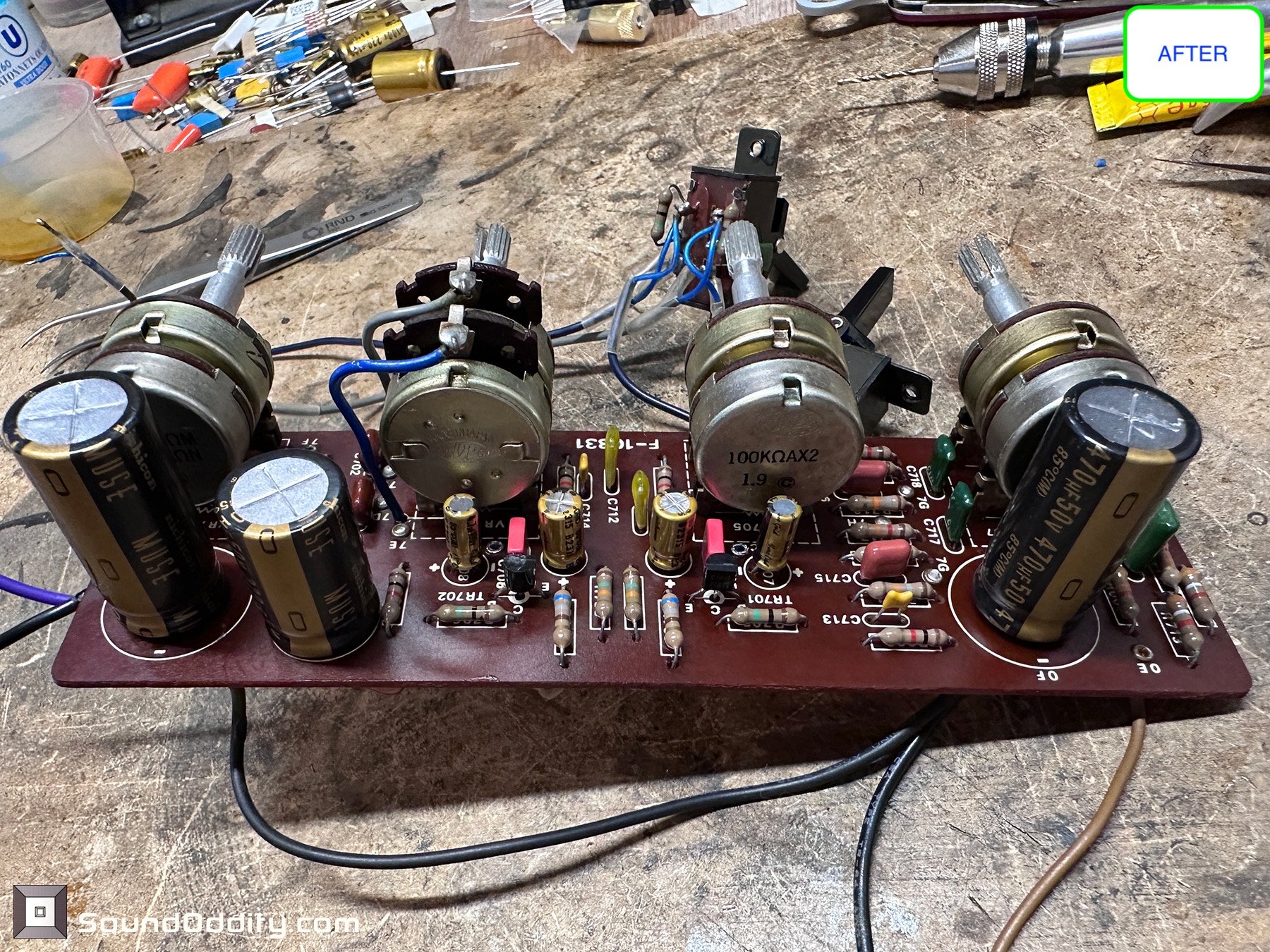

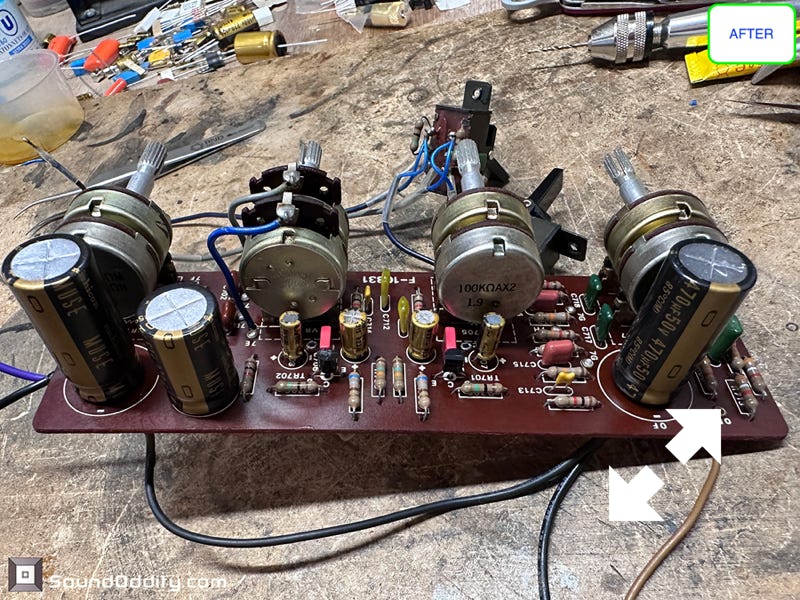

Carte de contrôle Après restauration. Les potentiomètres ont été nettoyés et traités au deposit fader lube…

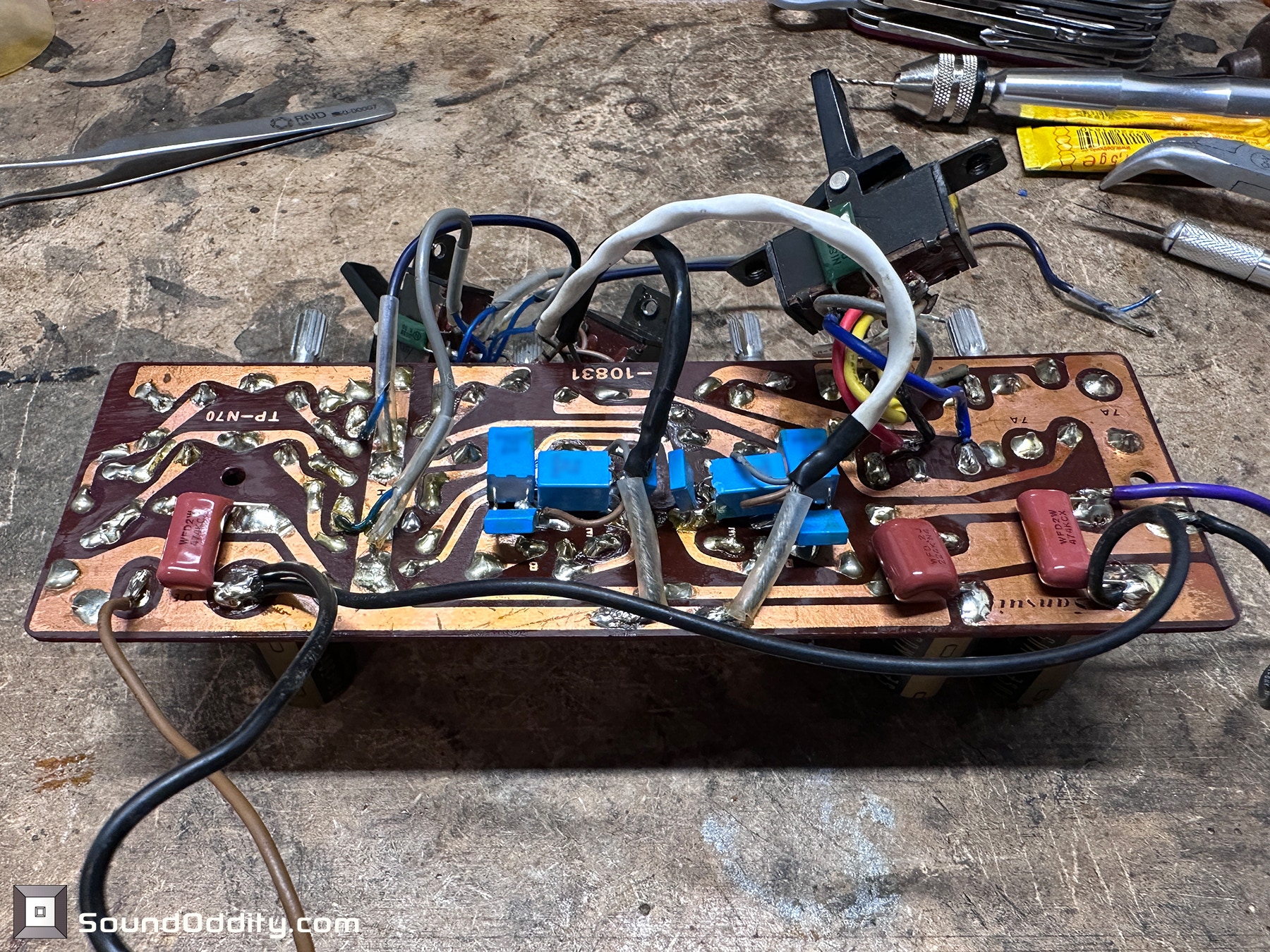

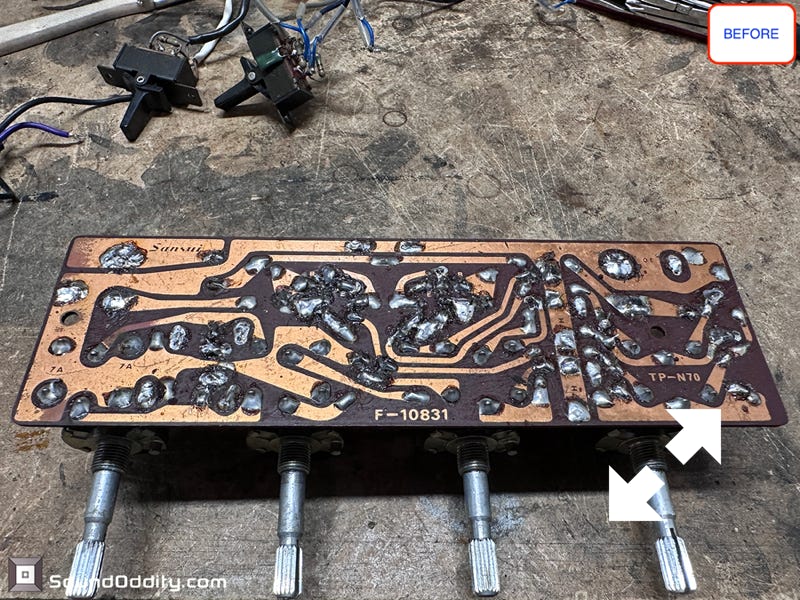

Carte de contrôle Avant restauration
Carte de contrôle Après restauration.

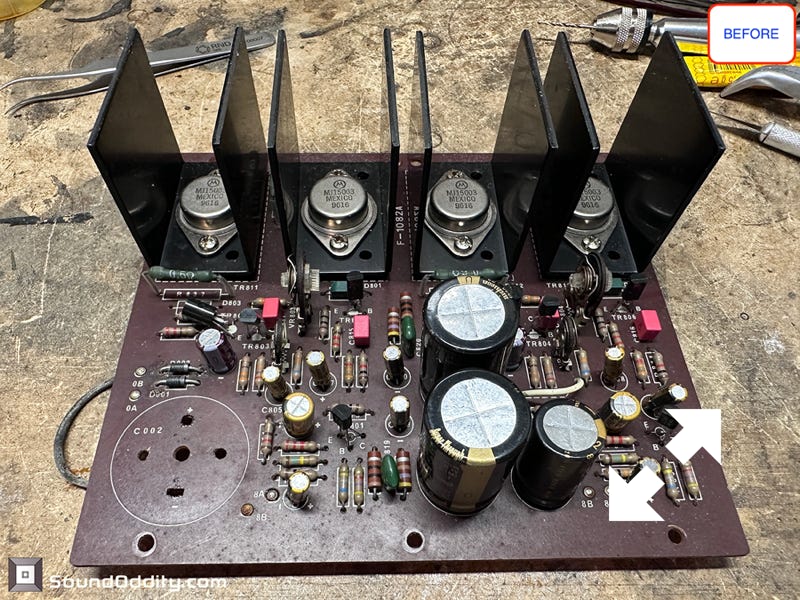

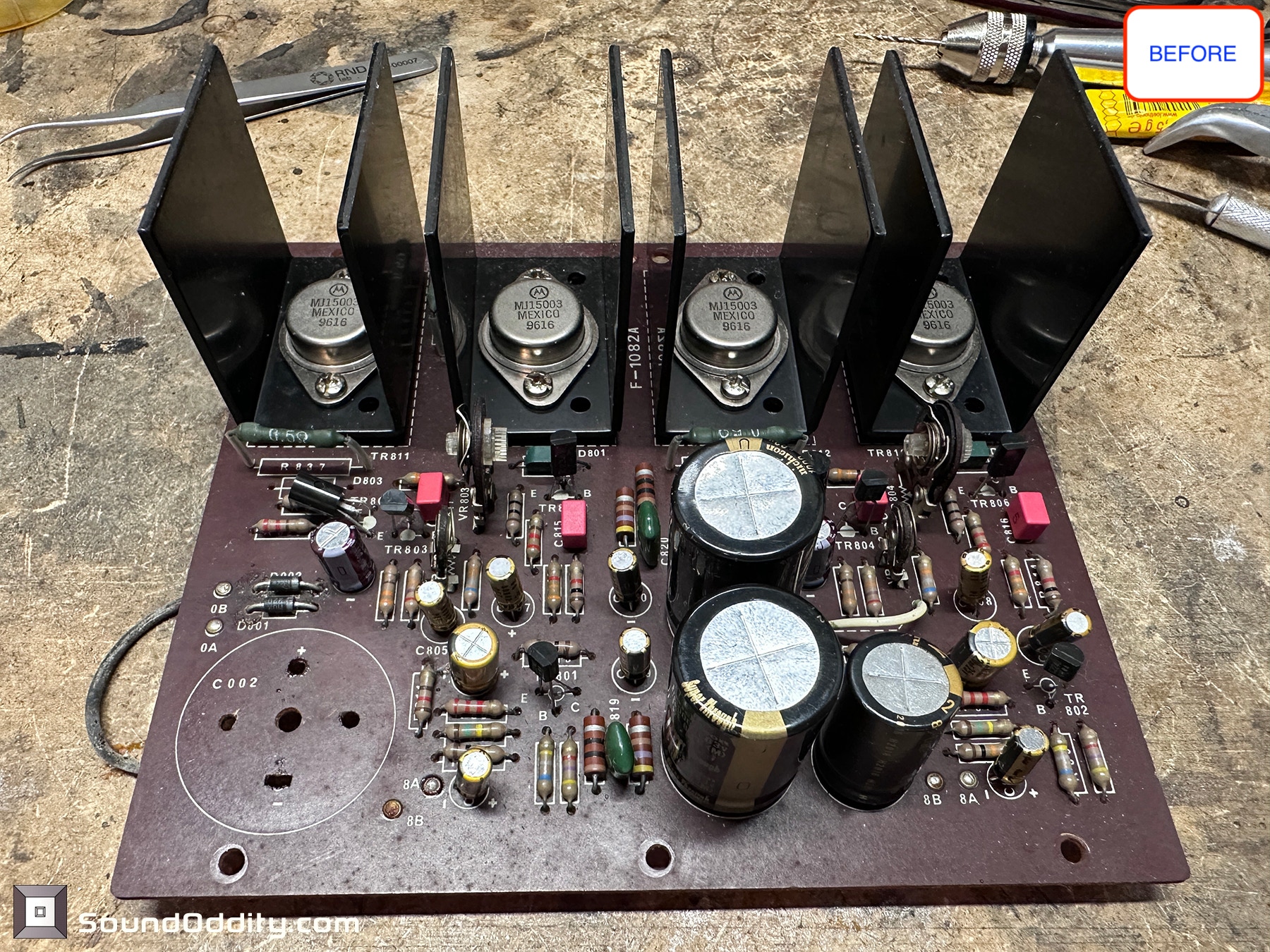

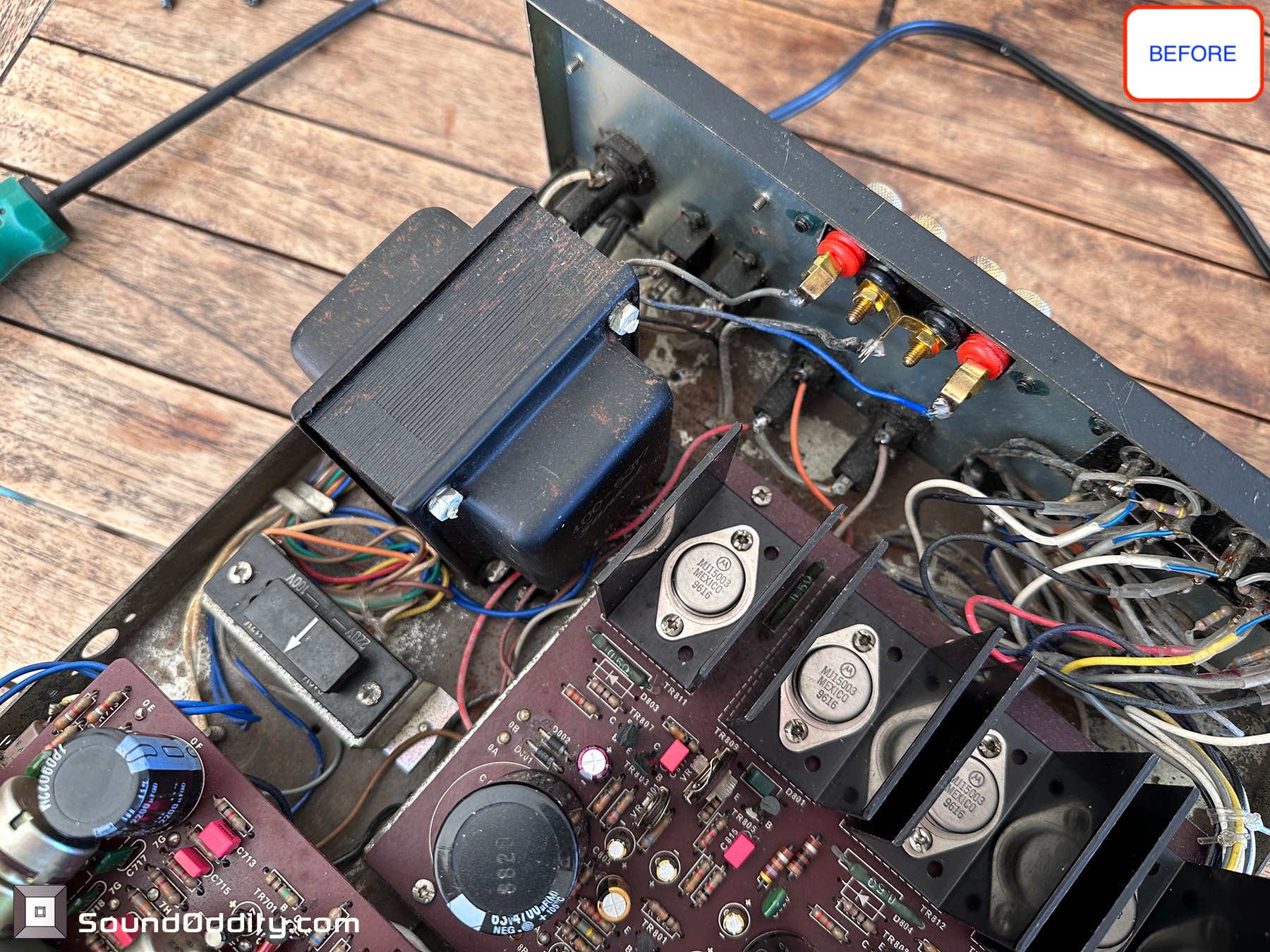

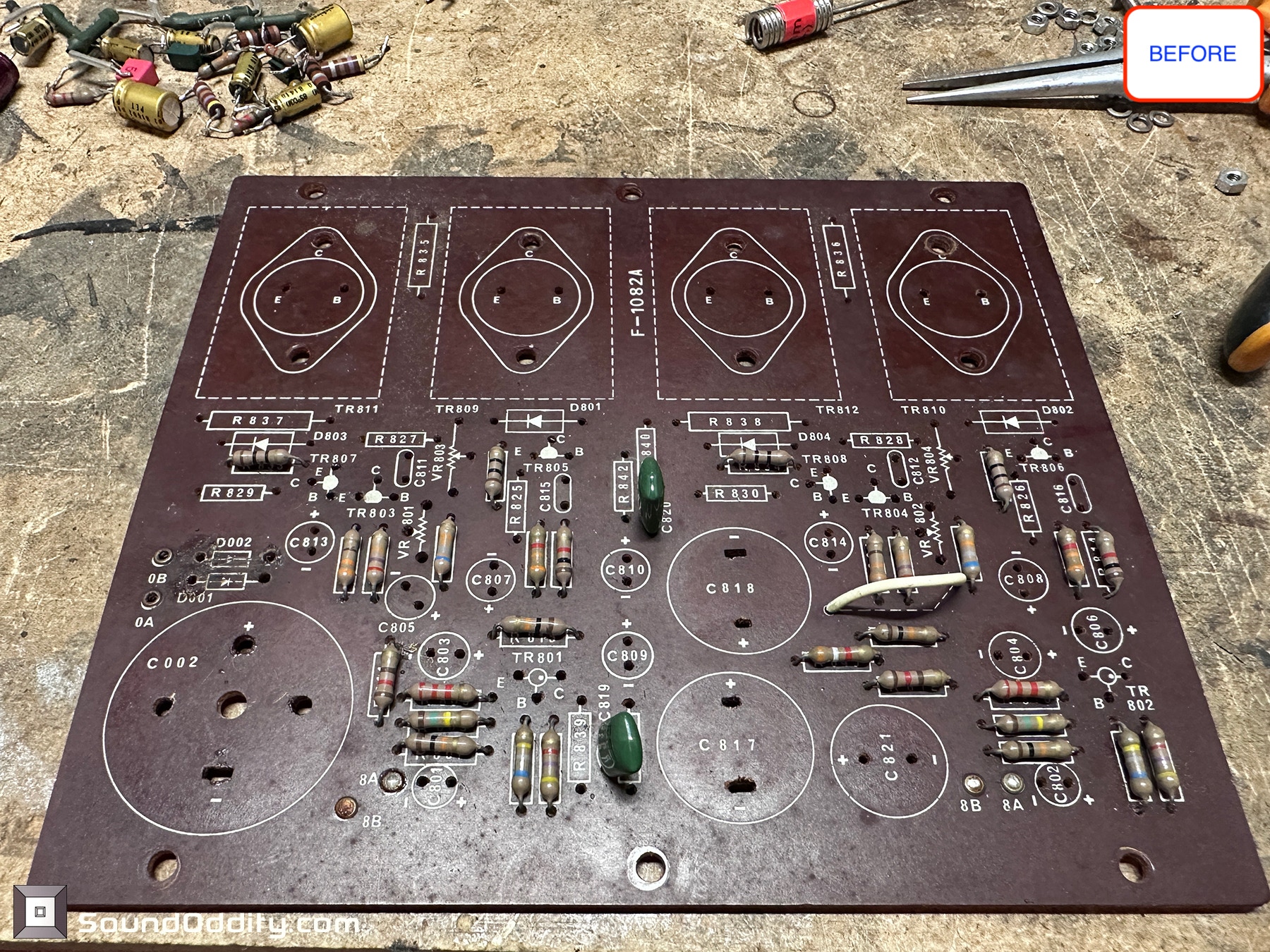

Carte de puissance Avant restauration. Les condensateurs dorés ne sont pas des Fine Gold mais des FW magnétiques…

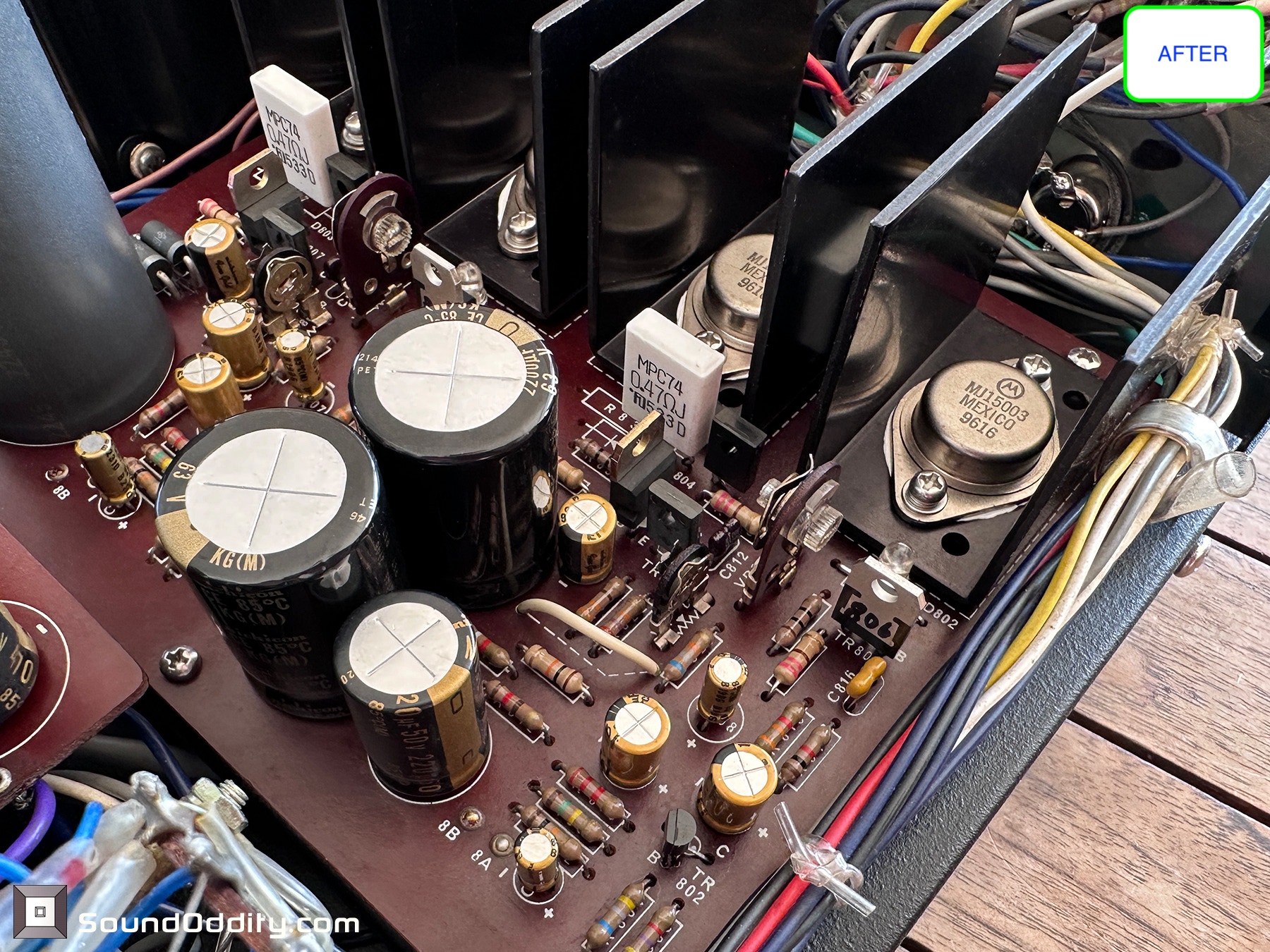

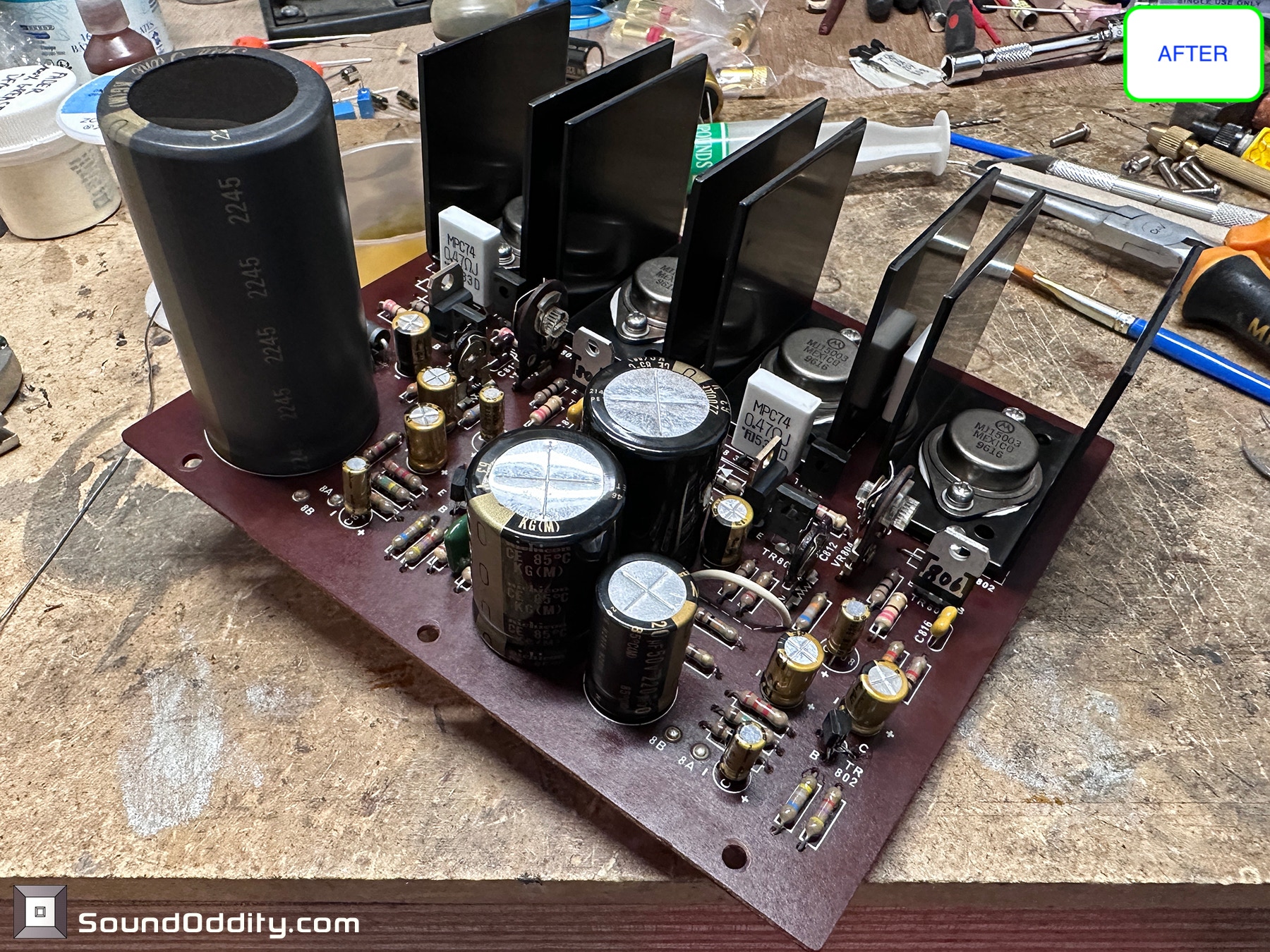

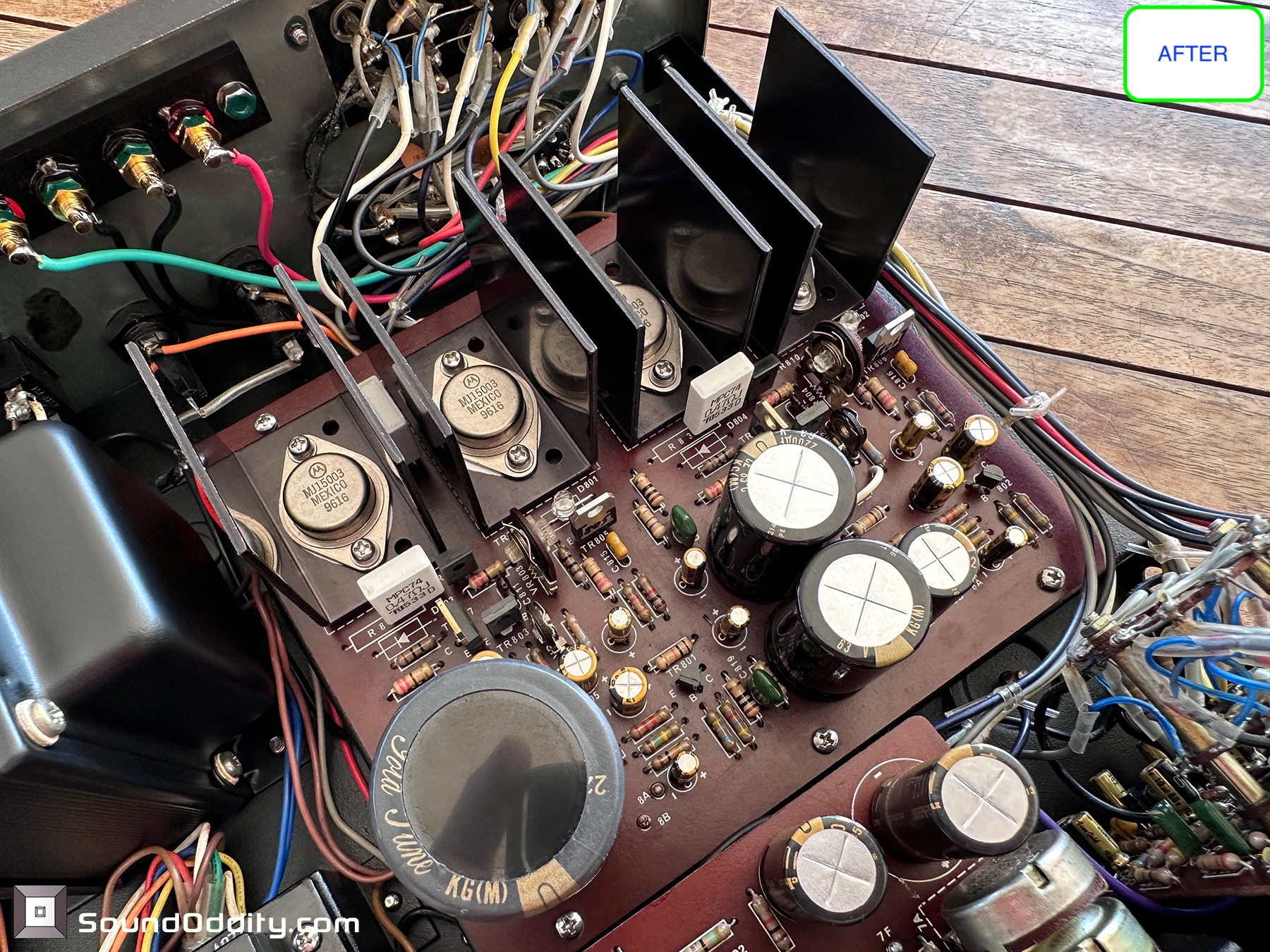

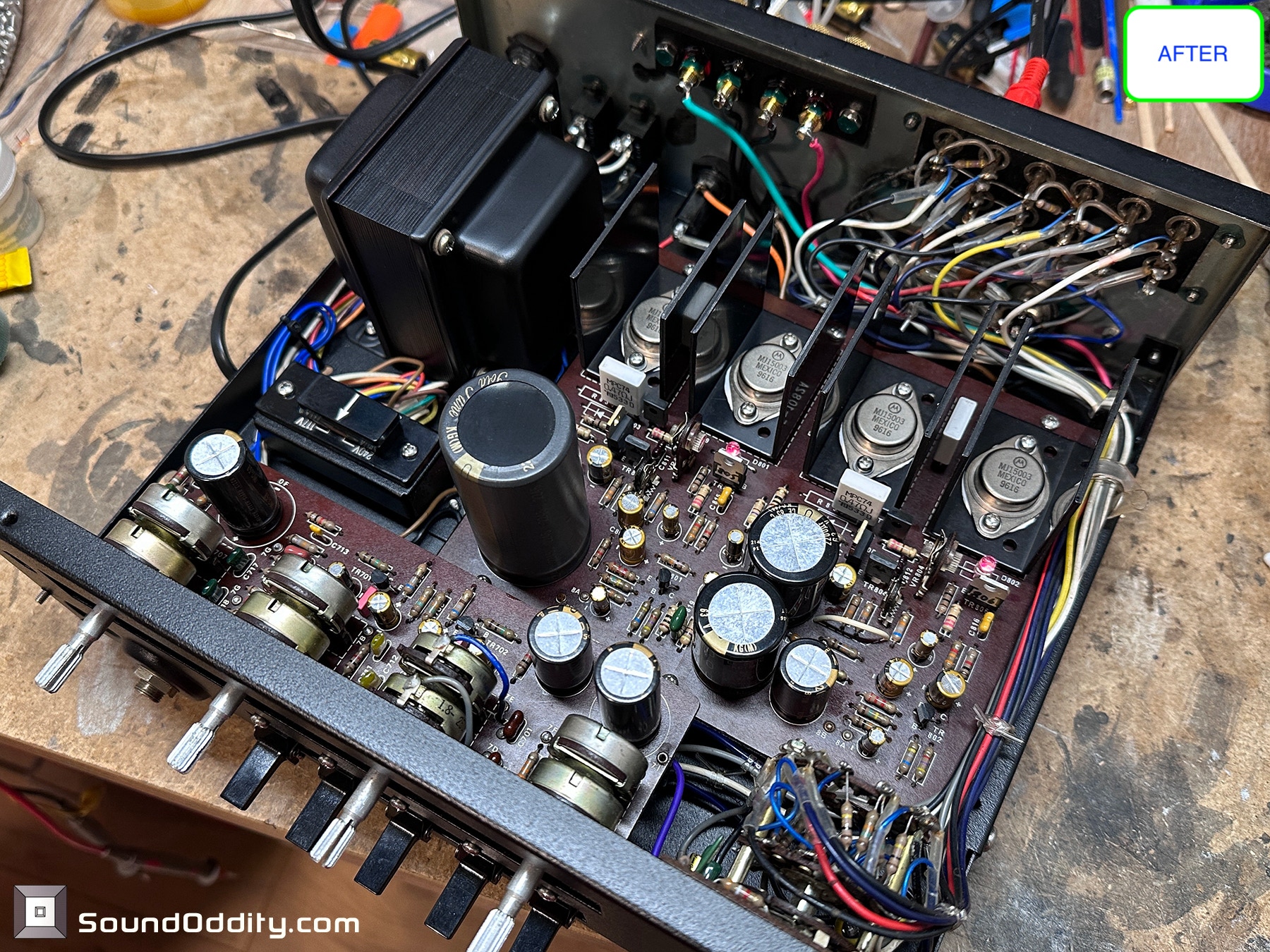

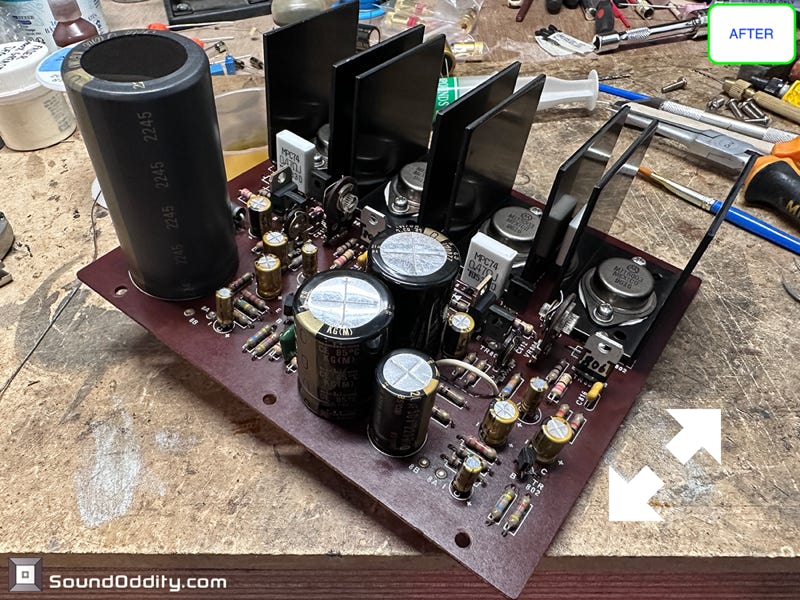

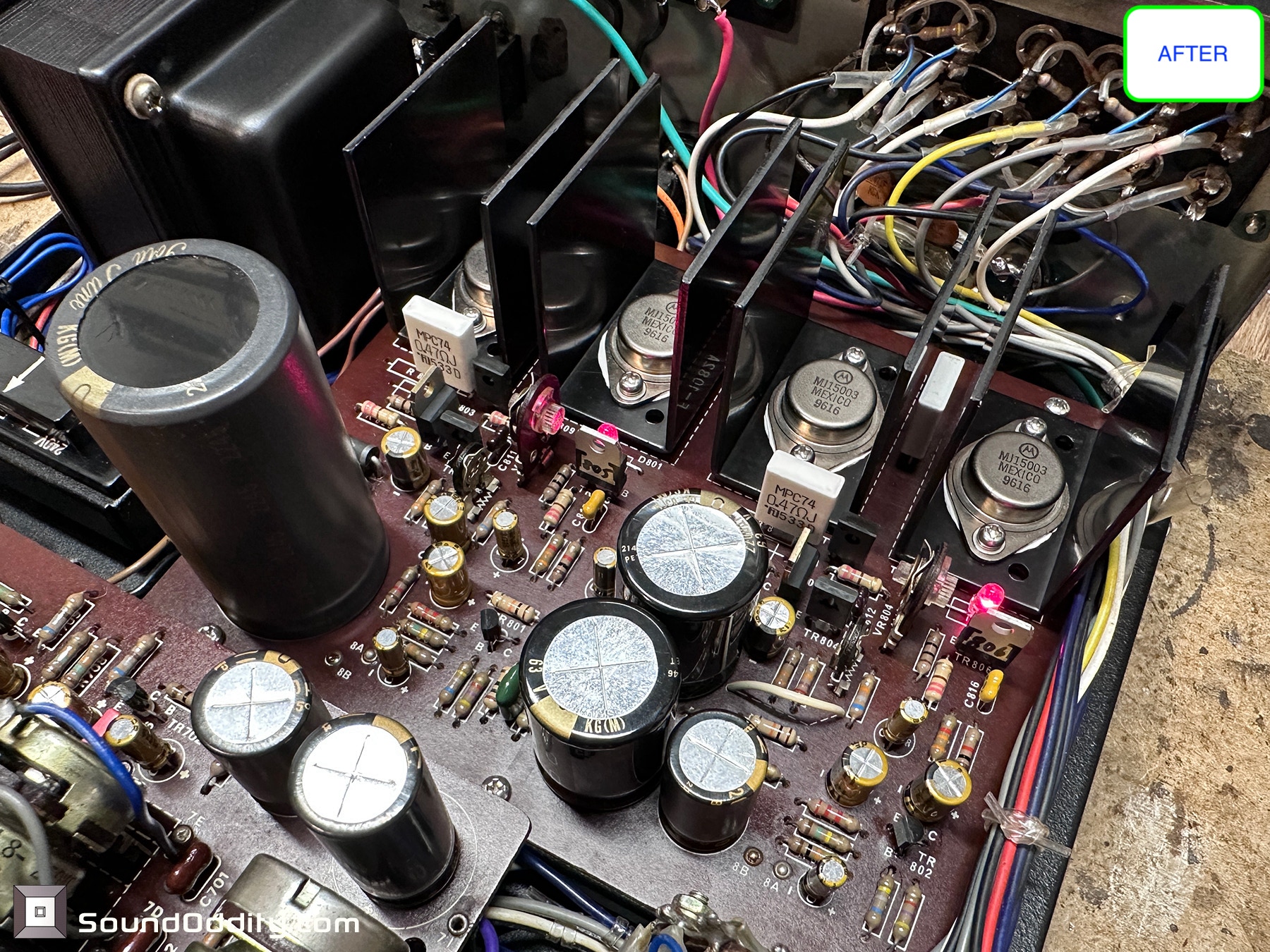

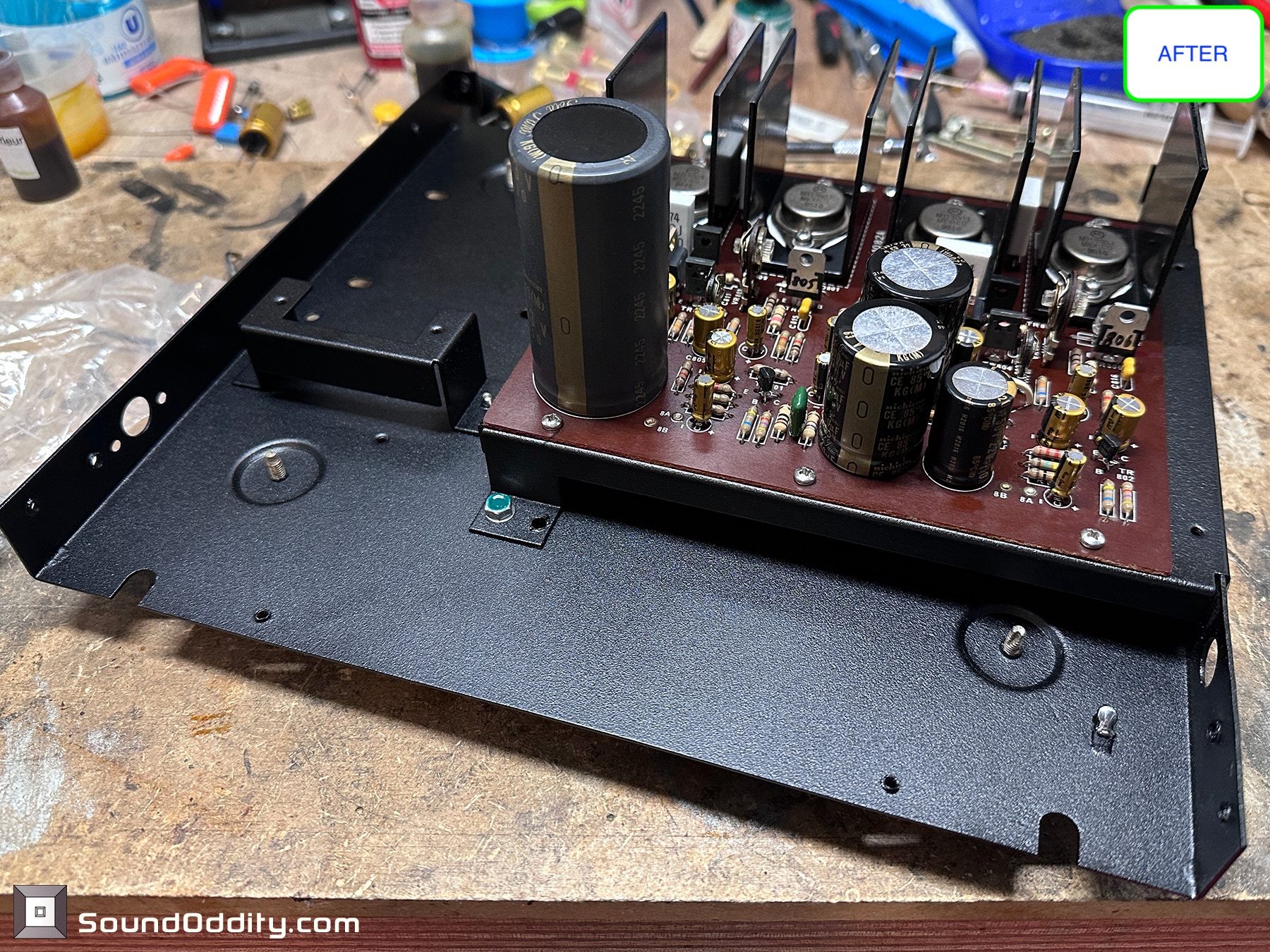

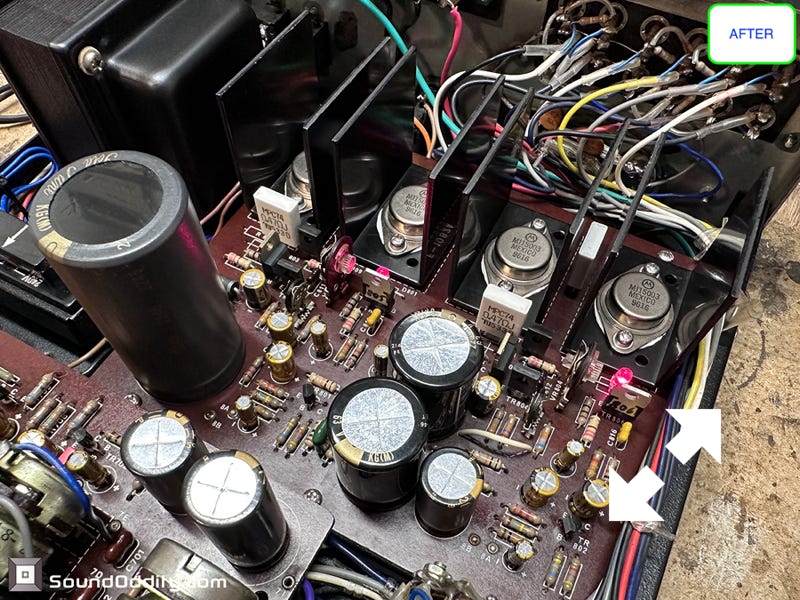

Après restauration : Nichicon Fine Gold, KZ, KG Gold Tune Type 2 6800uF sur l’alimentation et KG Gold Tune Type 2 2200uF en sortie, diodes Baxandall, résistances d’émetteur MPC Futaba non inductives, super drivers Sound Oddity…

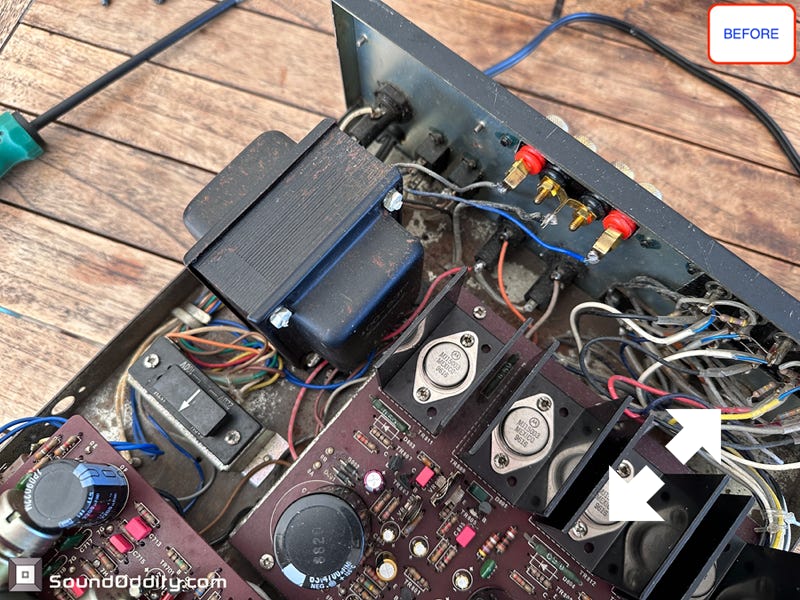

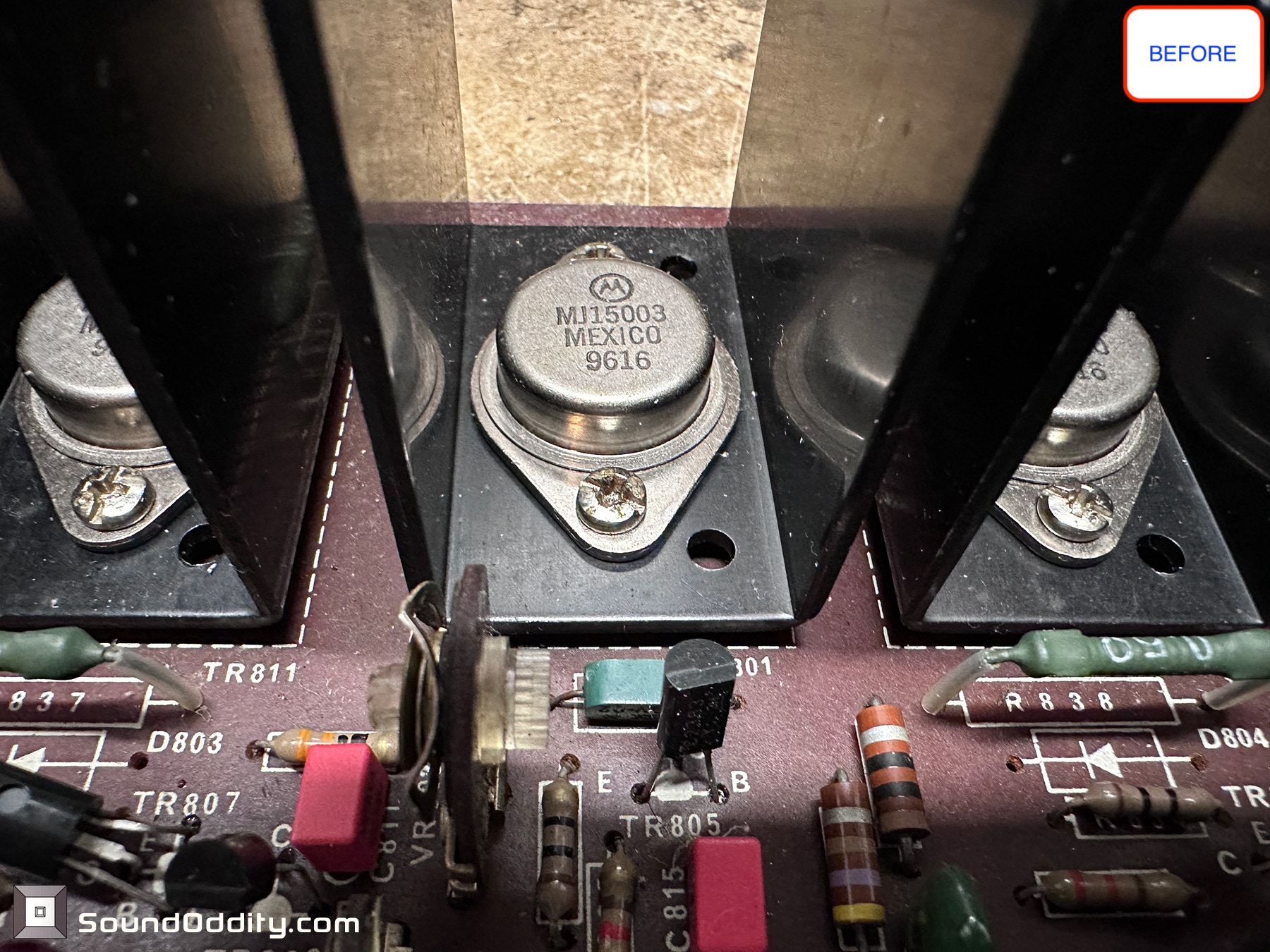

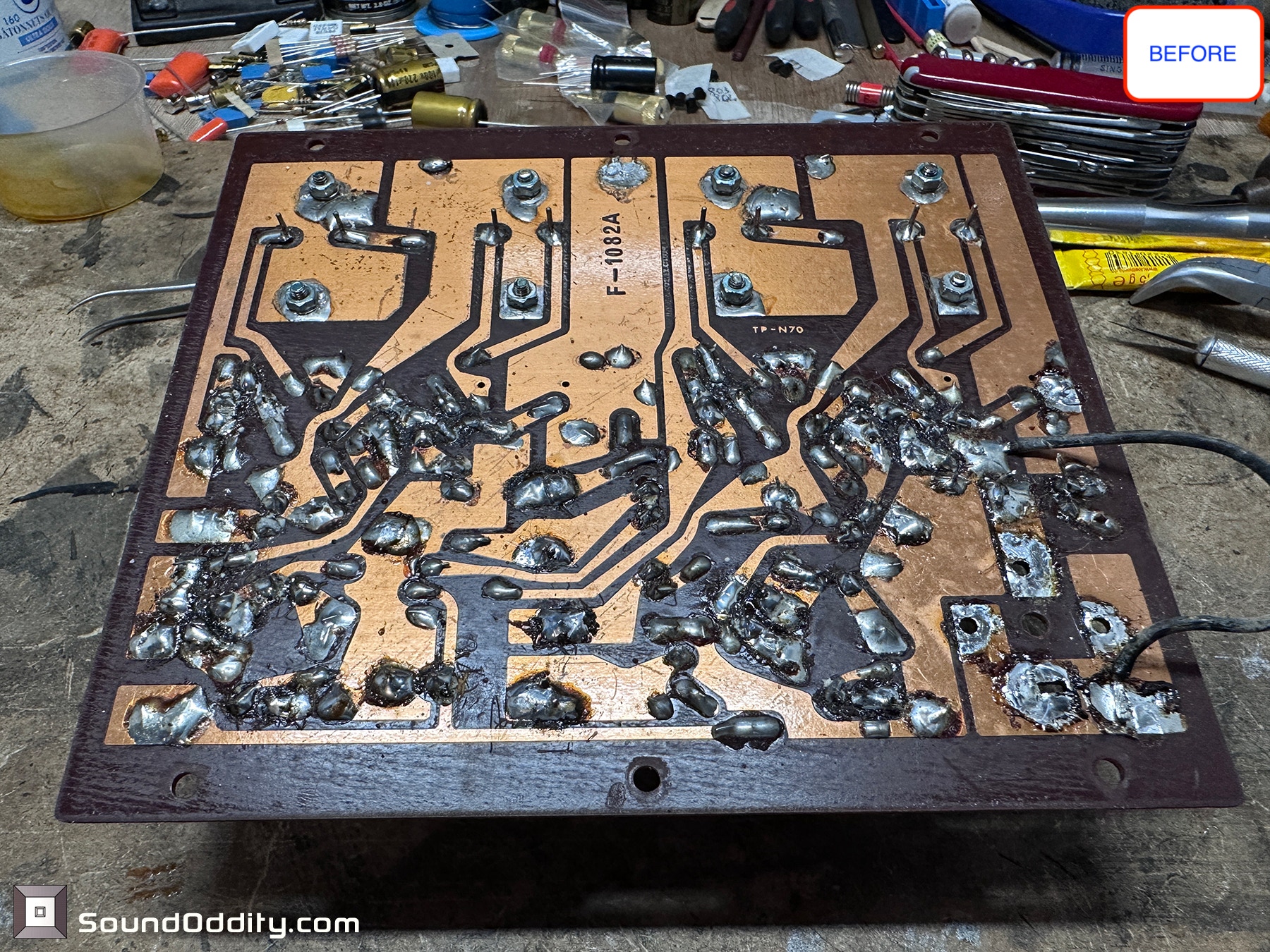

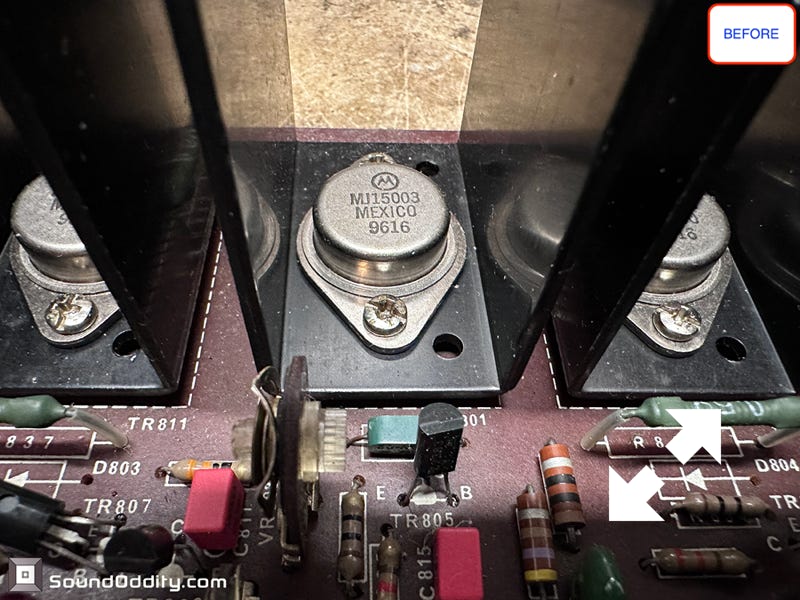

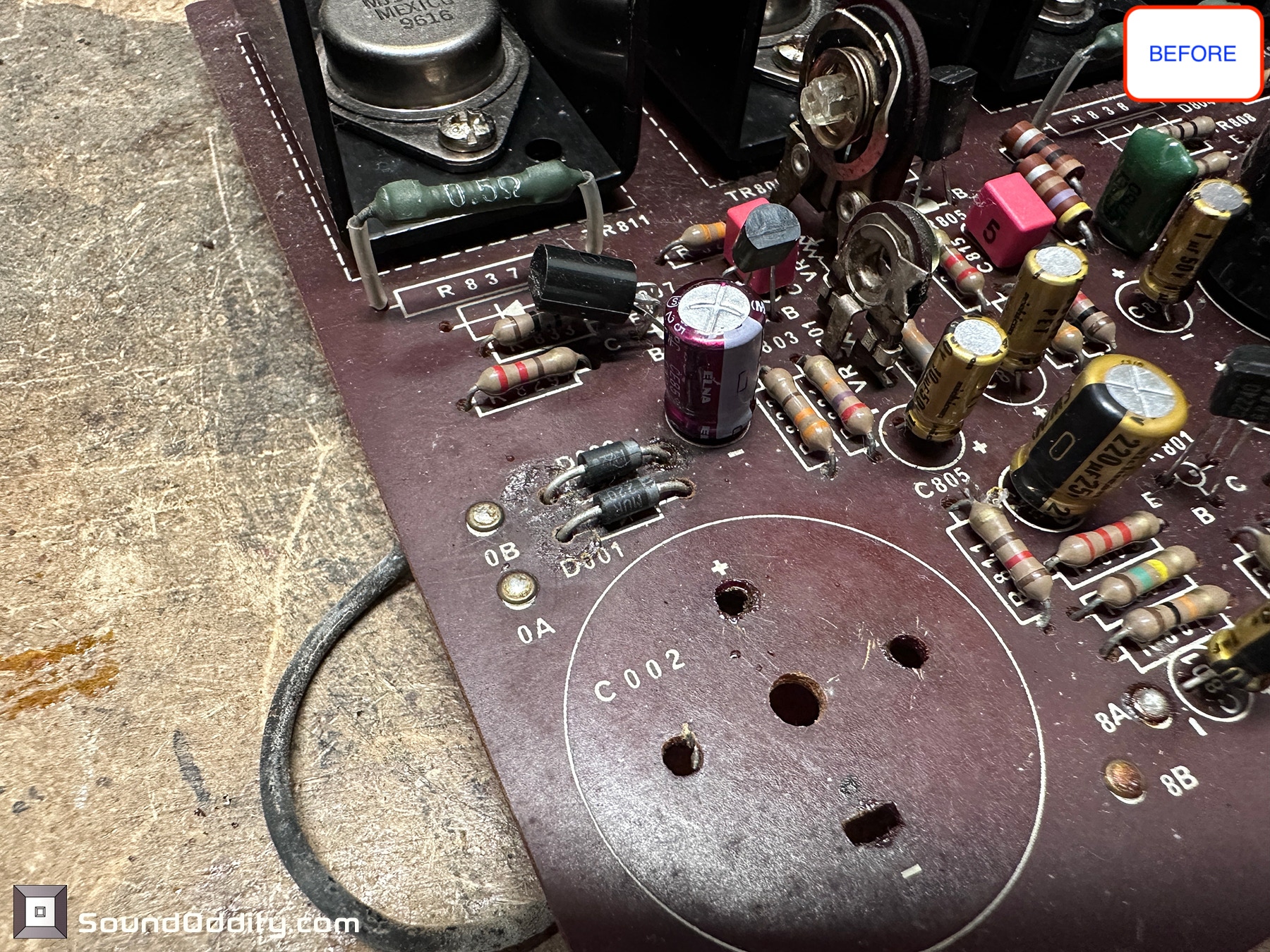

Un bourrin est passé par là… Mais les transistors de puissance de bonne qualité seront gardés après mesure.

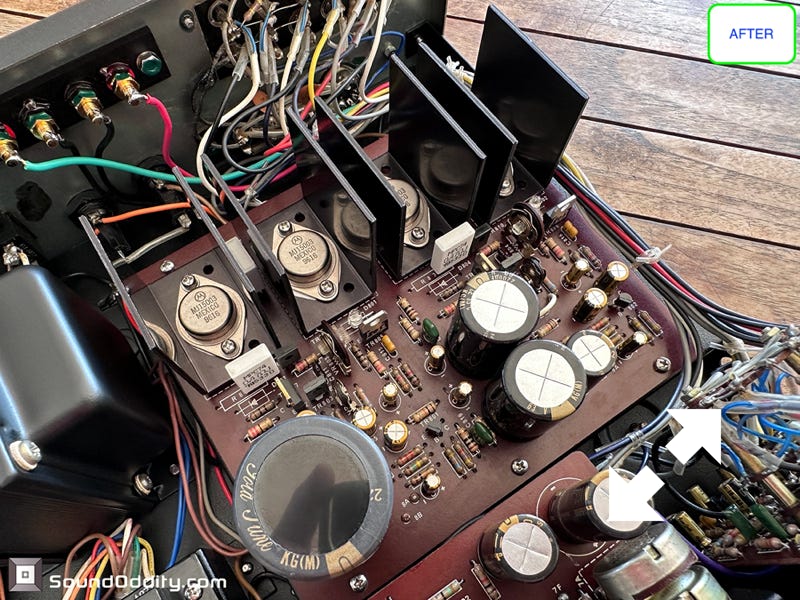

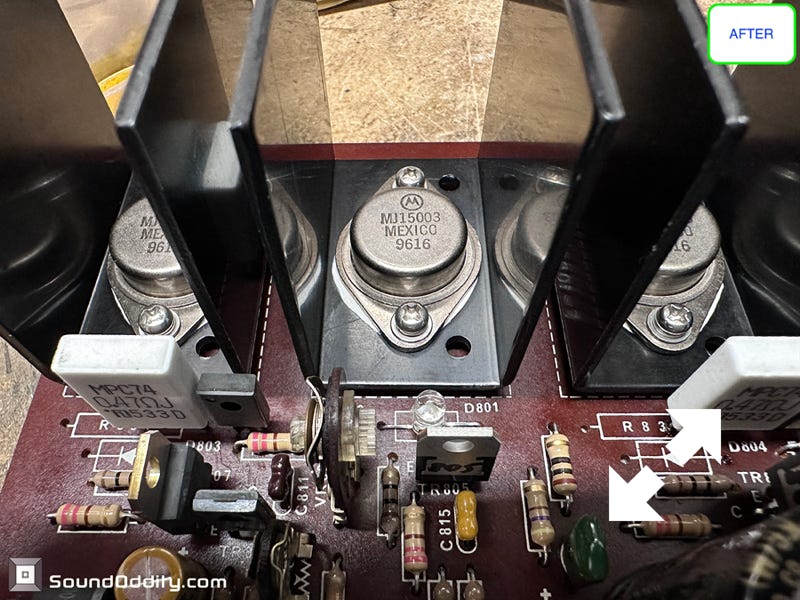

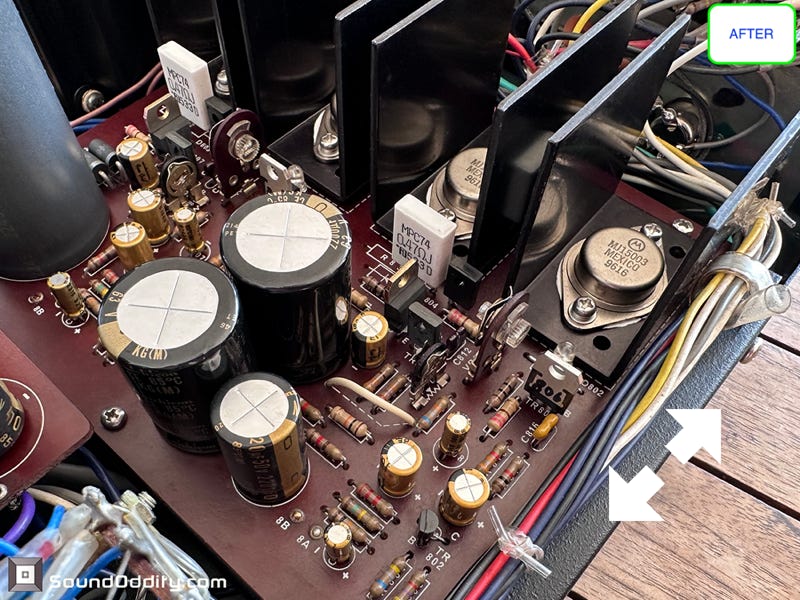

Nouvelles vis inoxydables, résistances MPC Futaba non inductives, super drivers Sound Oddity…

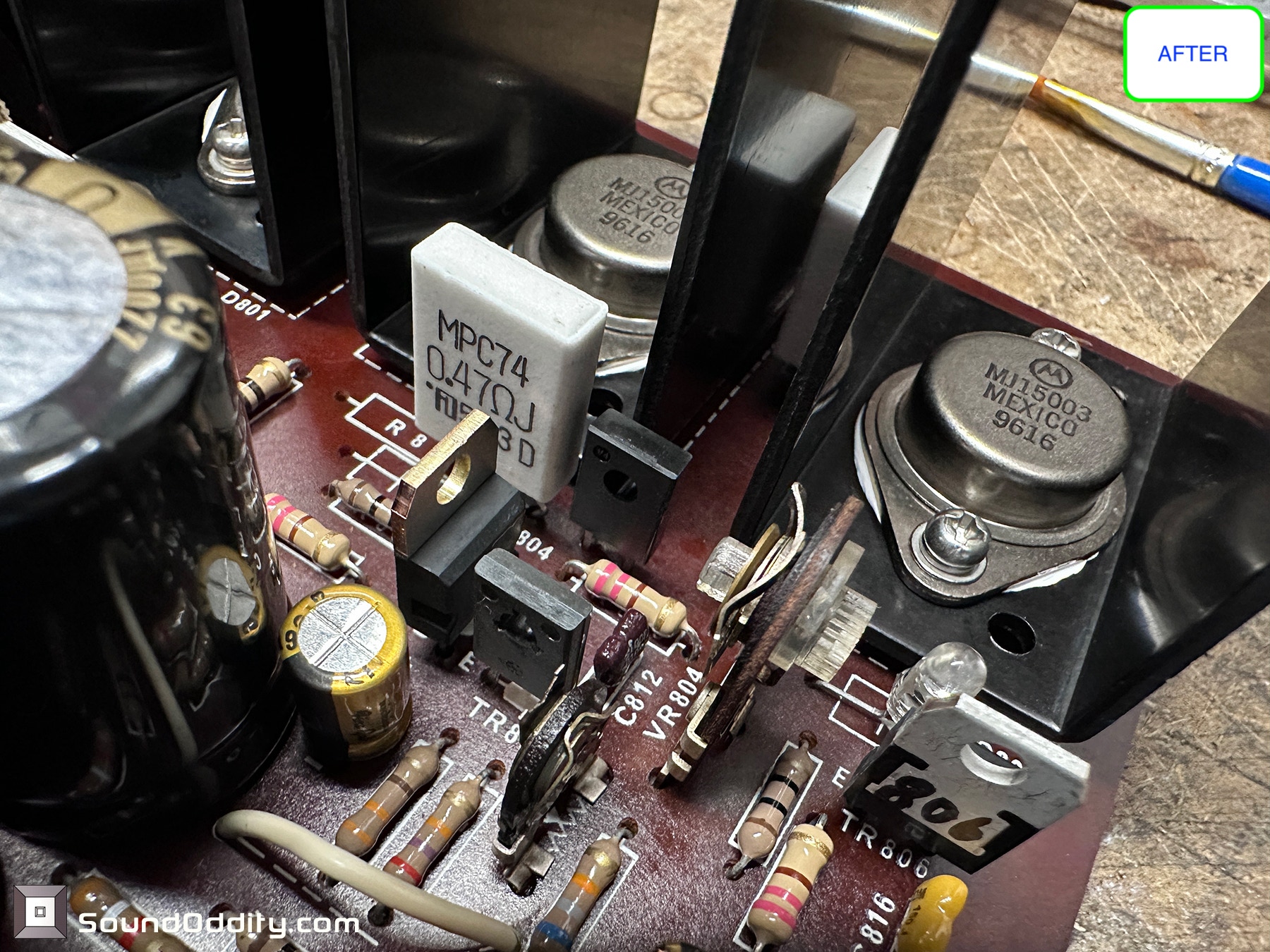

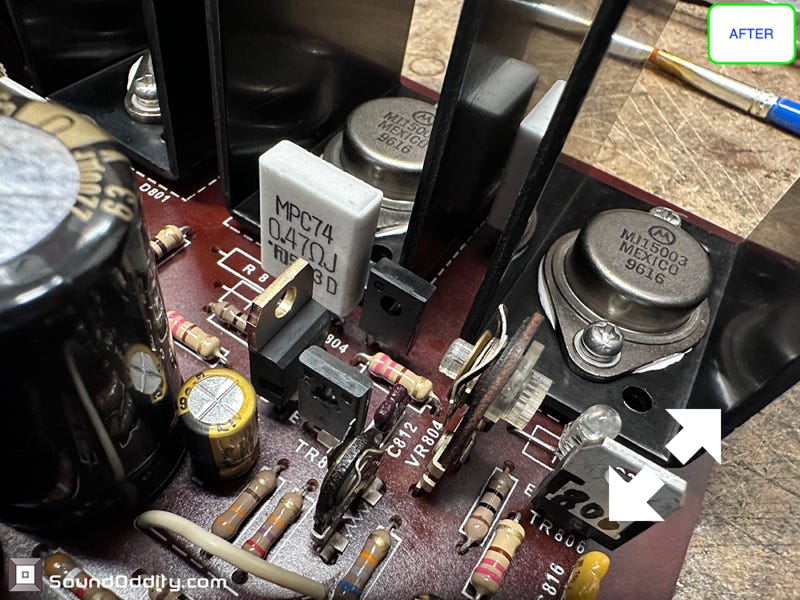

Résistances MPC Futaba non inductives, non magnétiques, super drivers Sound Oddity…

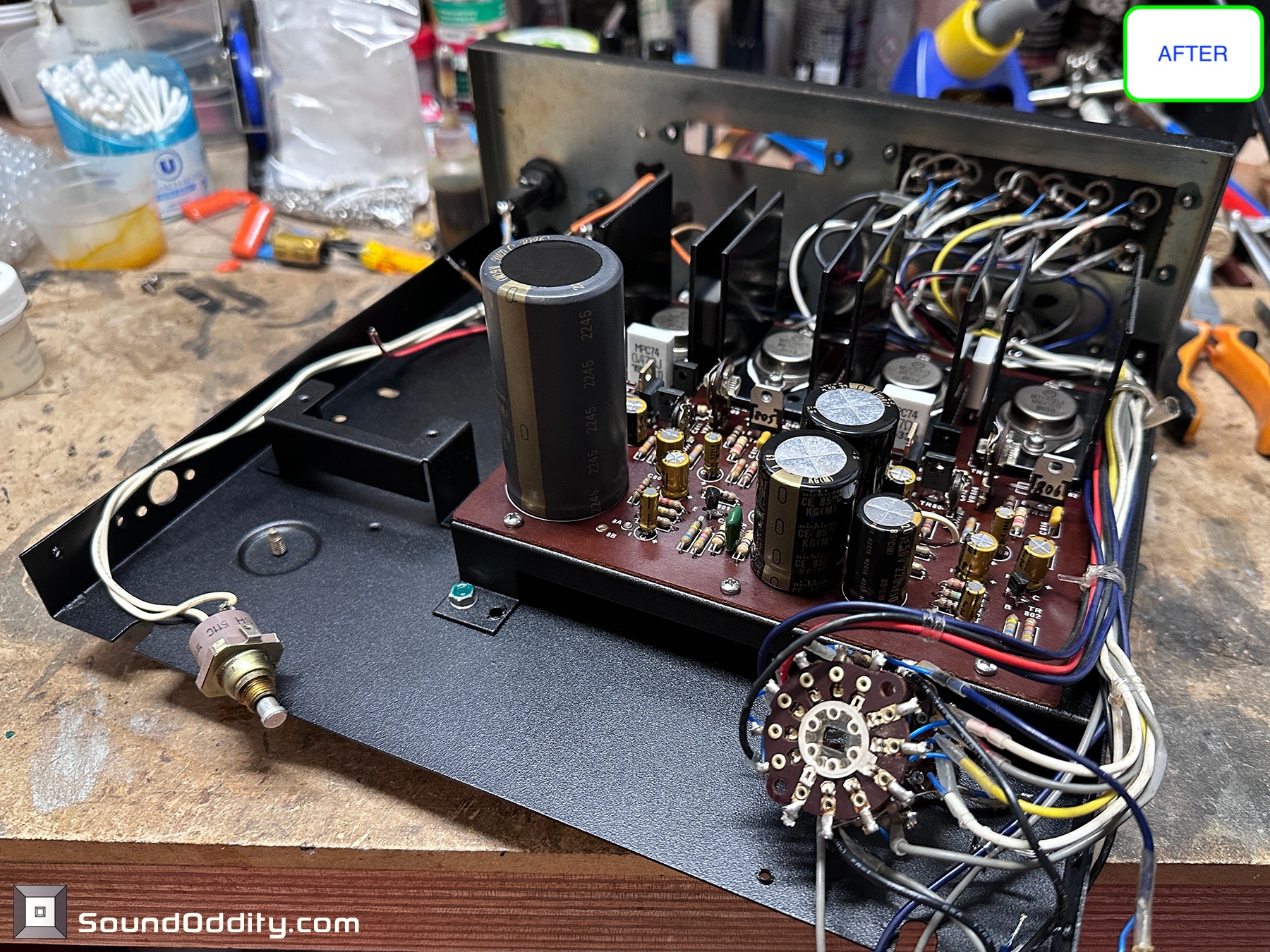

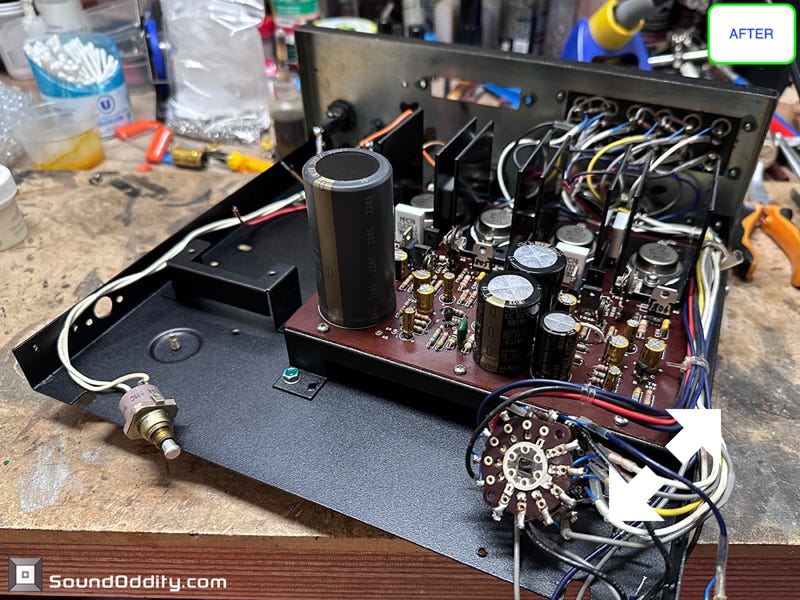

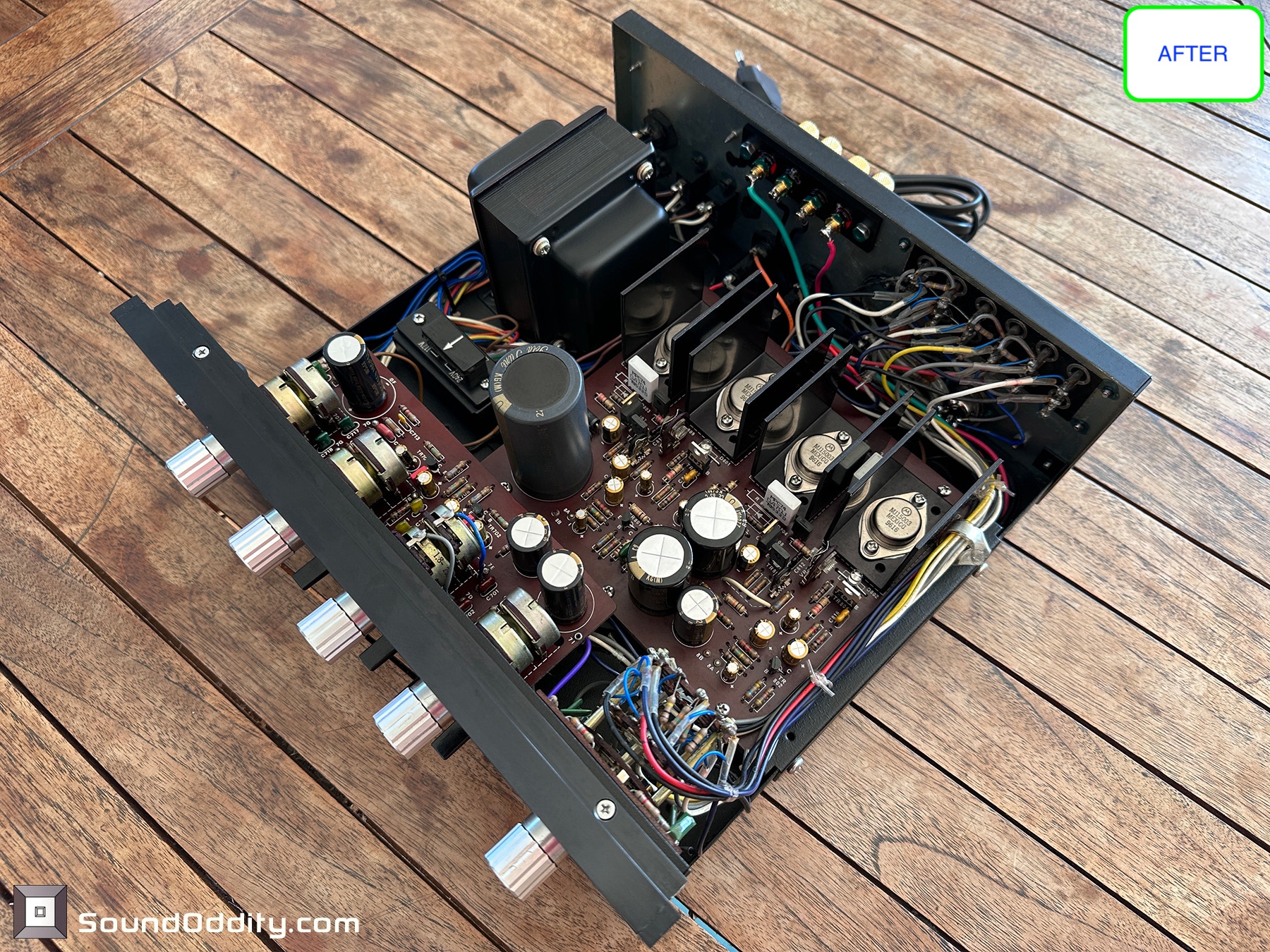

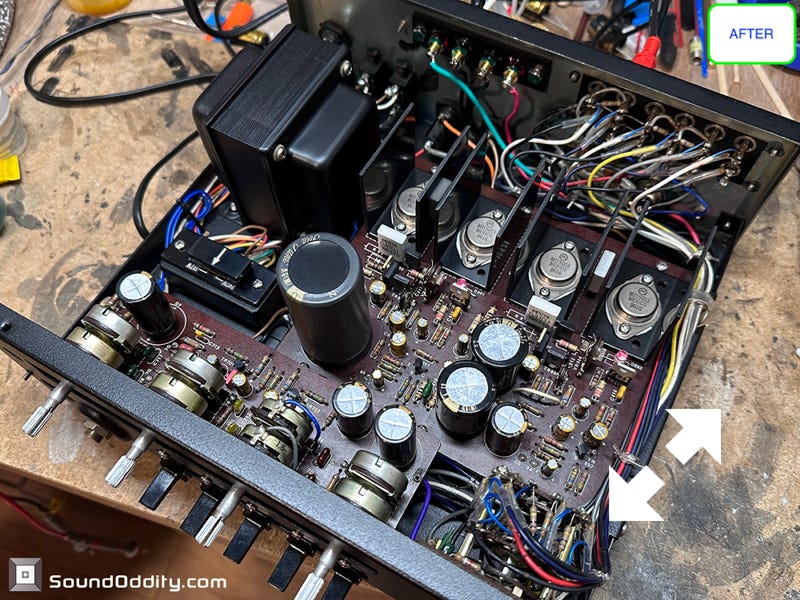

En cours de remontage…

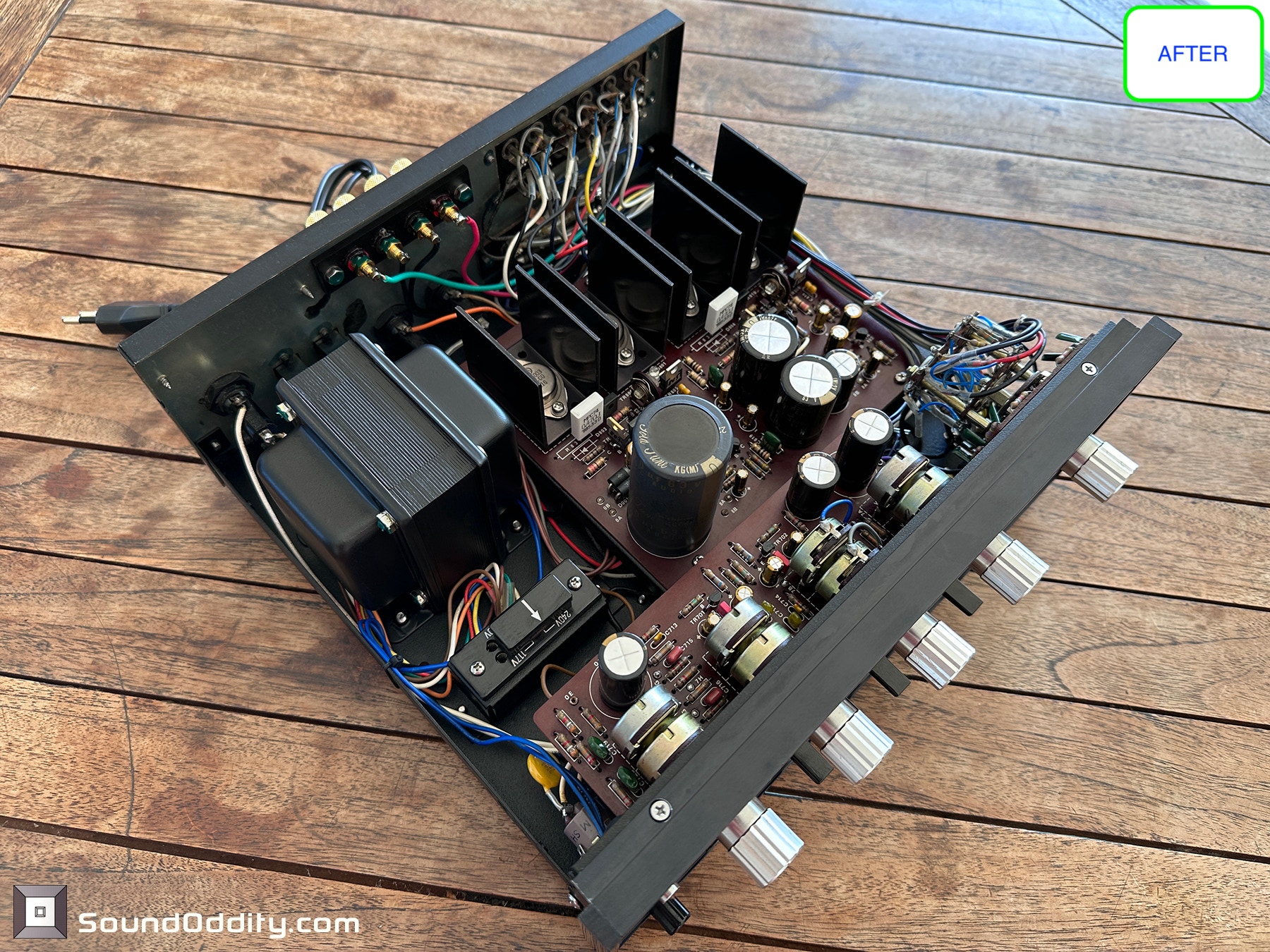

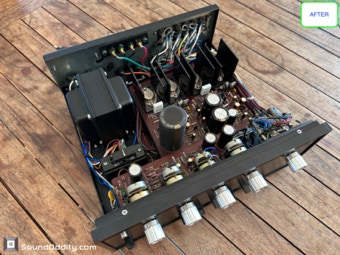

Presque terminé…

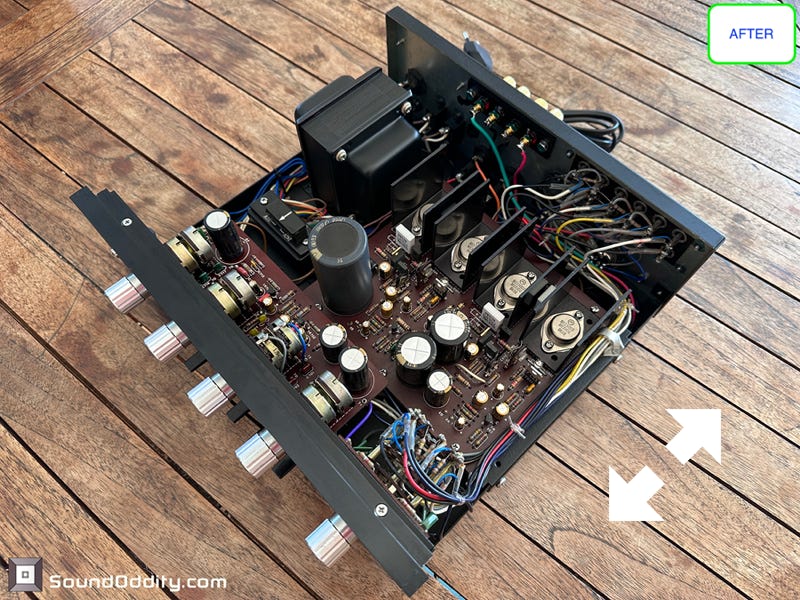

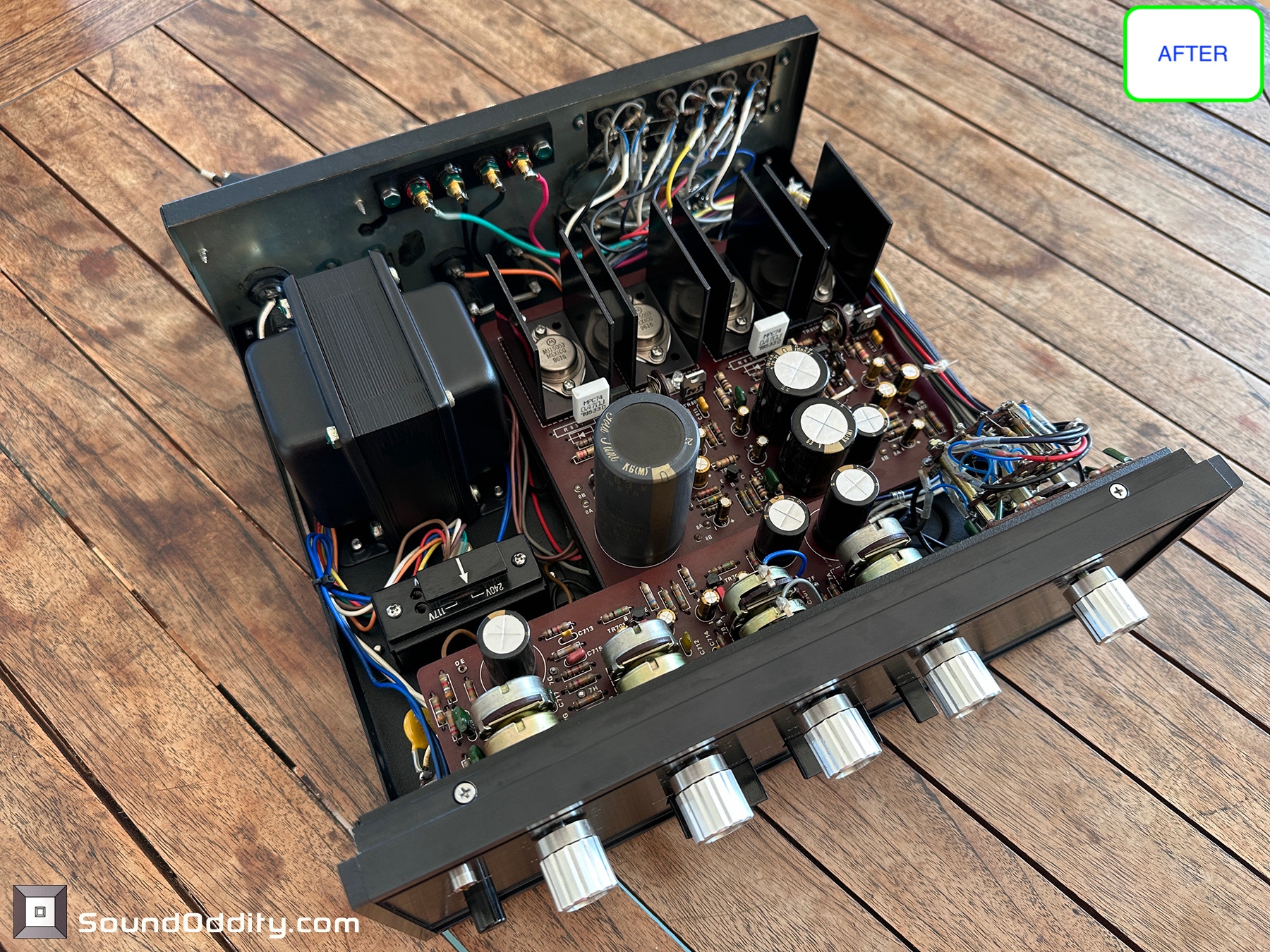

Quelle beauté !
Quelle beauté !

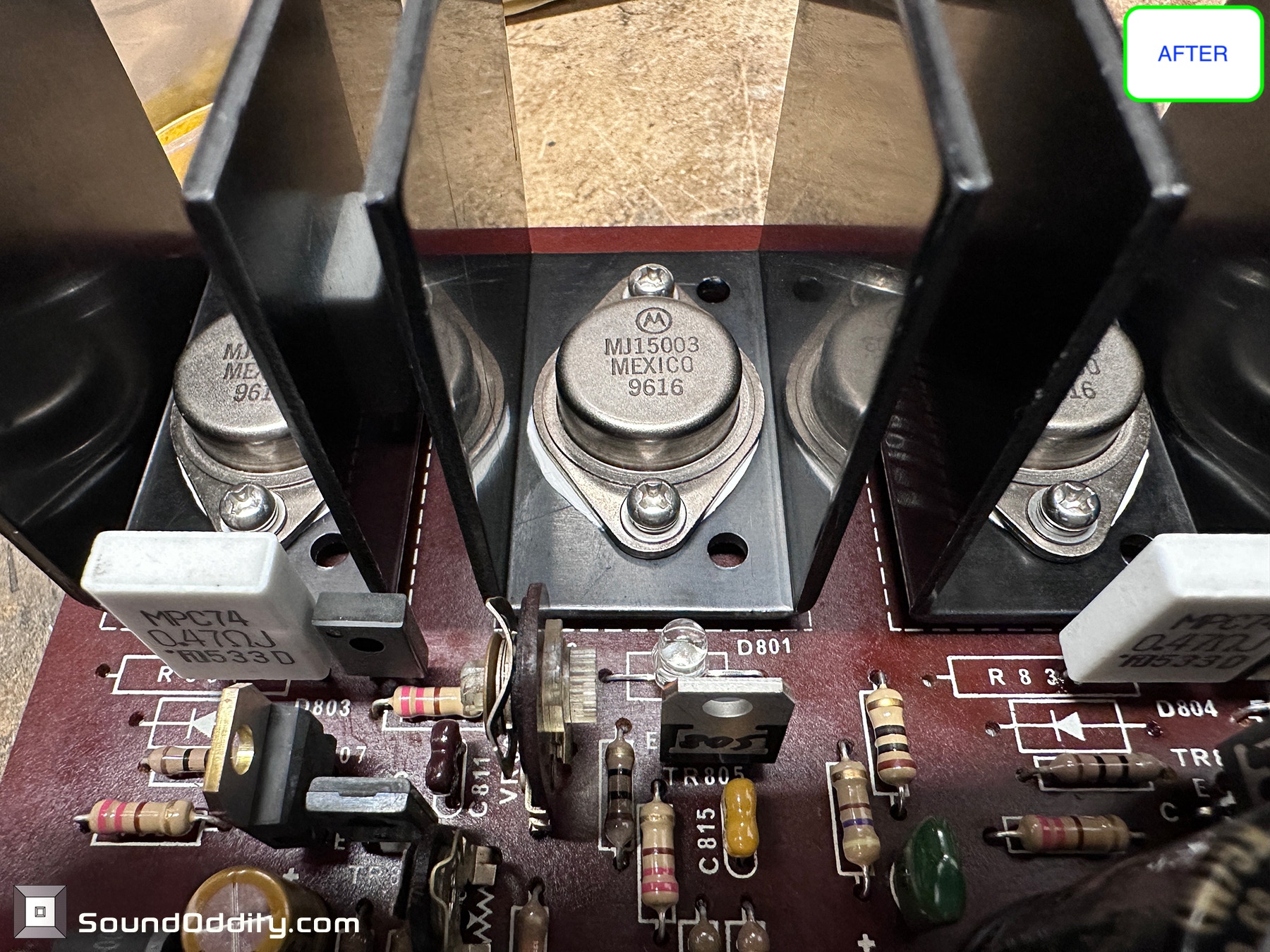

En fonctionnement : petite particularité des nouvelles diodes de bias qui éclairent, pratique pour « voir » le bias :-)
Traitement spécifique Sound Oddity accordé aux condensateurs de Signal. Nota Novembre 2024 : J’ai fais le choix de ne plus montrer mon travail sur les condensateurs de liaison. Seul le propriétaire ou l’acheteur pourrons apprécier ce qui a été fait ici.

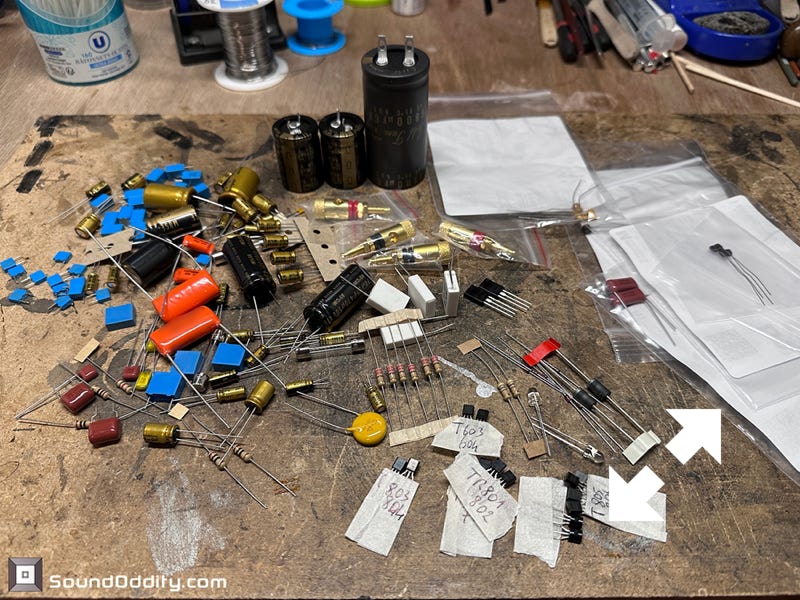

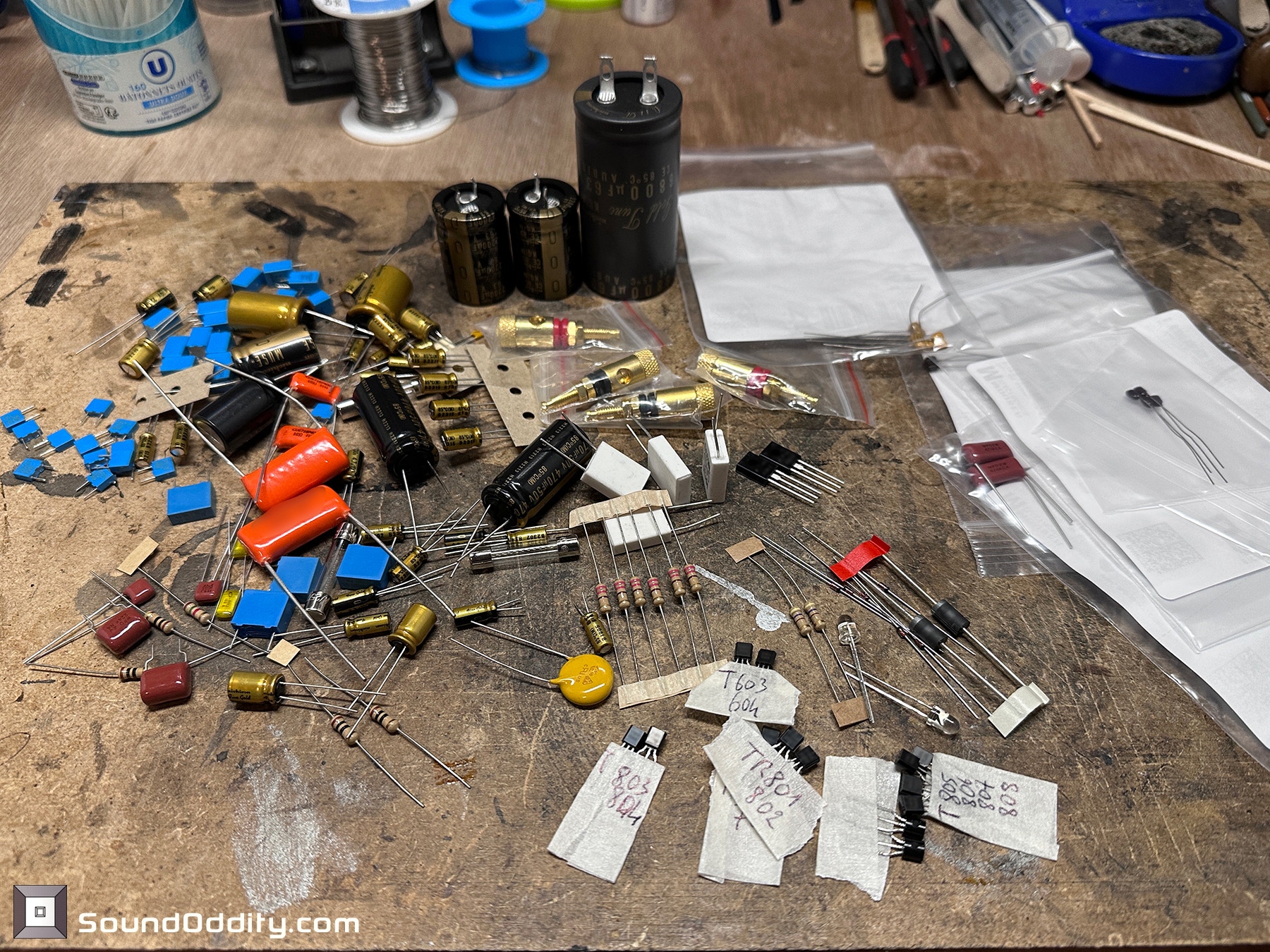

L’ensemble des composants nécessaires à cette restauration. Tous les transistors sont appairés aux ordres de grandeur du circuit. Des condensateurs de Speep Up selection Sound Oddity sont utilisés partout sur le signal.
