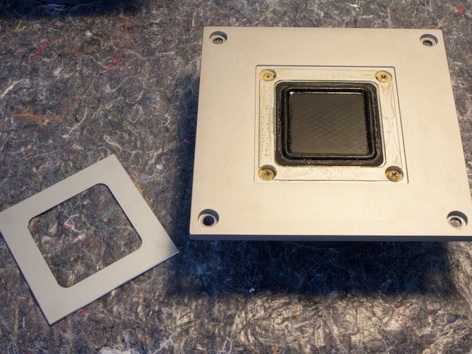

Démontage du cadre.

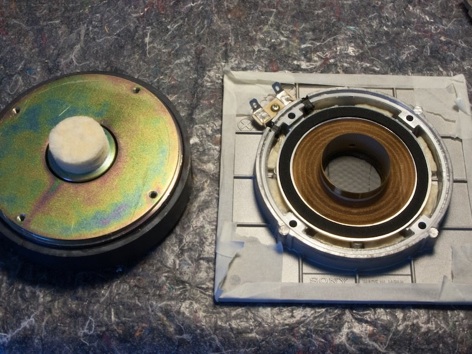

Démontage du moteur.

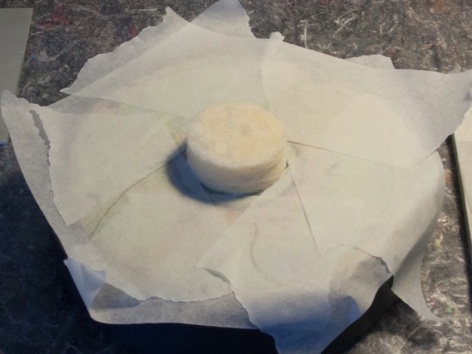

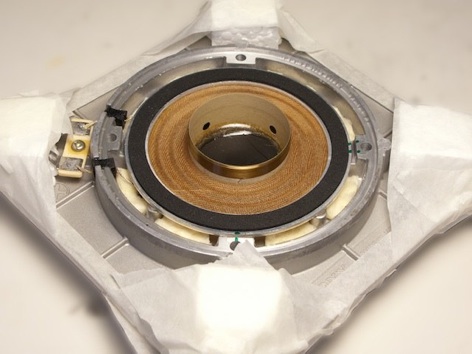

Protection du moteur, pas de place pour la poussière !

Protection pour éliminer tout risque d’abîmer la bobine.

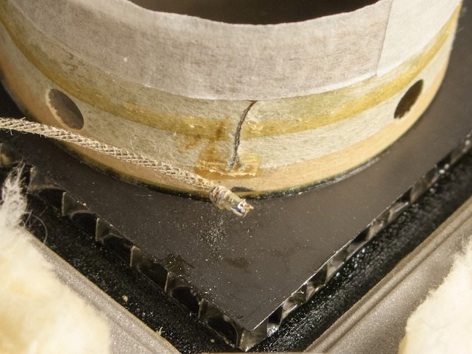

La bobine est en parfait état. Une connexion est coupée.

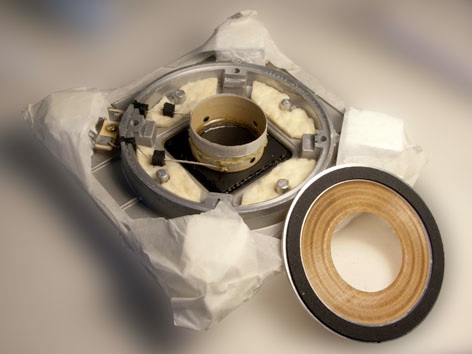

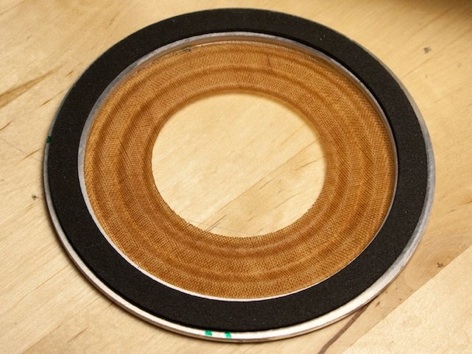

Démontage du spider.

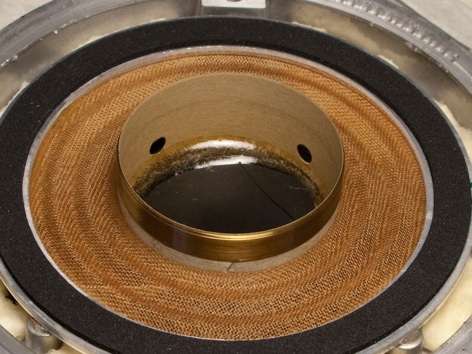

Il reste en parfait état...

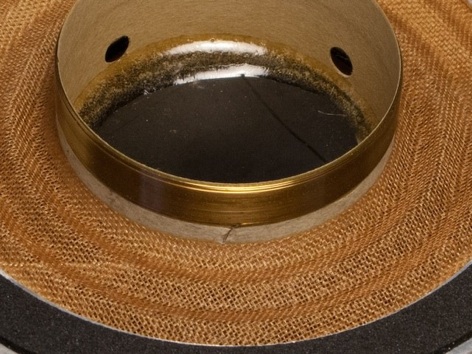

La bobine est intacte.

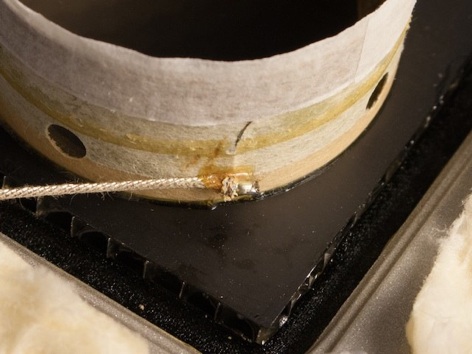

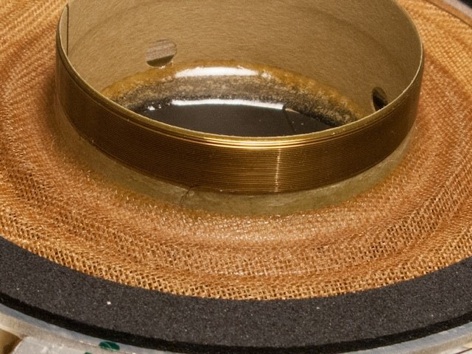

La bobine reste elle aussi intacte. On peut maintenant voir la connexion défectueuse.

La colle part en poussière de même que le fil qui a fait fusible.

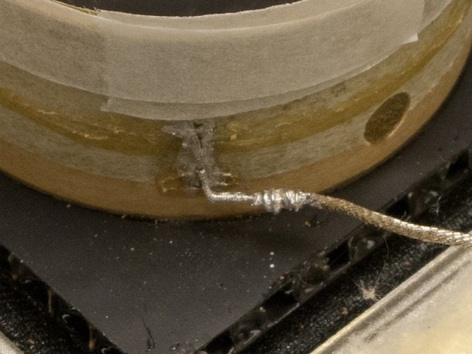

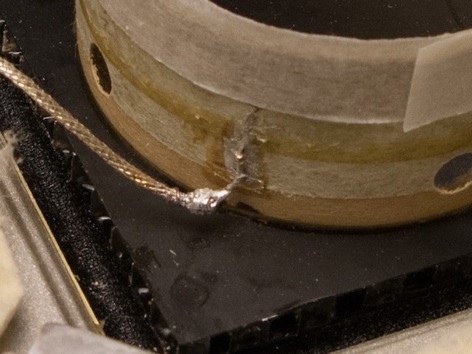

Après soudure et retrait du surplus. La connexion sera ensuite enrobée de résine.

Même chose de l’autre côté. Après analyse, j’ai constaté que bien qu'opérationnelle, l’autre connexion était sur le point de céder. Pas de place au doute...

Médium de Sony APM-4 dont les connexions à la bobine sont coupées.


La difficulté de cette réparation réside dans un premier temps dans un démontage sans qu’aucun élément ne soit endommagé.

Dans un second temps, il s’agit de la réalisation de soudures les plus légères et robustes possibles tout en préservant l’intégrité de la bobine.

Dans un troisième temps, il s’agit du remontage avec un centrage parfait.


Pour des éléments d’une si grande rareté, rien n’est laissé au hasard. Une analyse de risque est même menée avant de commencer.

Il est important d’avoir les bons outils, une grande dextérité et beaucoup d’expérience pour une intervention dans le respect total du produit !

Projets.html
repairs

ProjetsSony APM-4 Réparation médium

Réparation d’un médium de

Sony APM-4

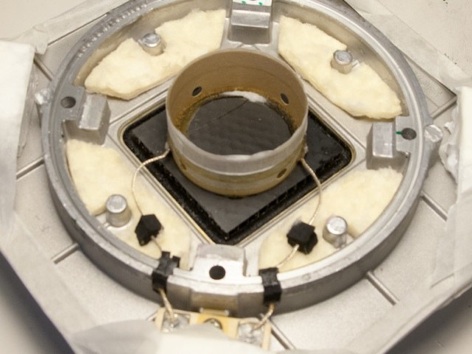

Remise en connexion terminée, les connexions sont enrobées et durables sans aucun contact possible avec les autres parties.

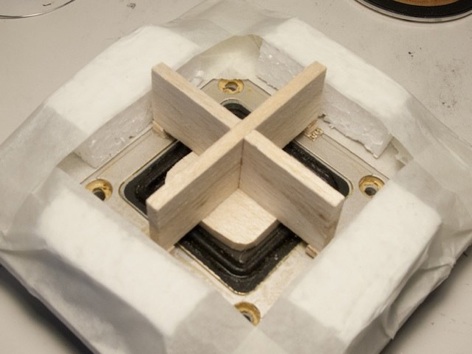

Butée membrane pour alignement du spider.

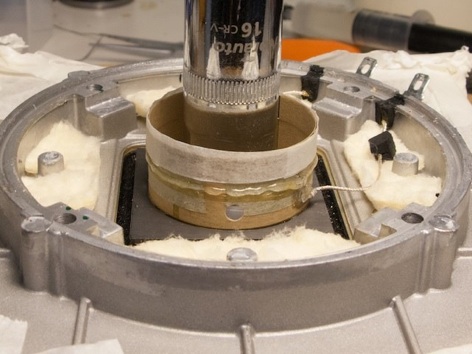

Colle pour le spider. Lorsqu’il va descendre, le spider va «racler» la colle. Il en sera alors parfaitement imprégné. On retournera ensuite le haut-parleur pour que la colle se répartisse uniformément avec la gravité.

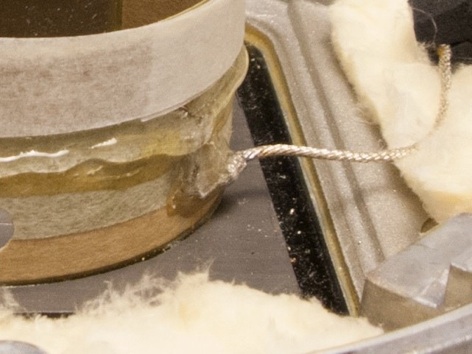

Au passage, un gros plan sur la connexion enrobée.

Avant démontage

Après remontage : Parfait ! (comme si on n’avait rien fait...)

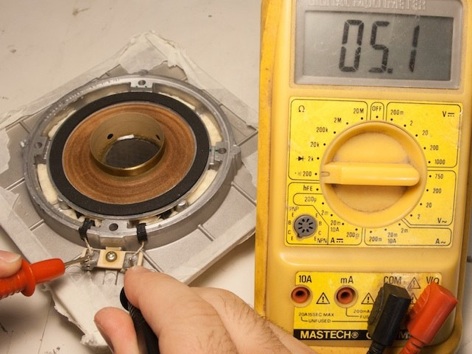

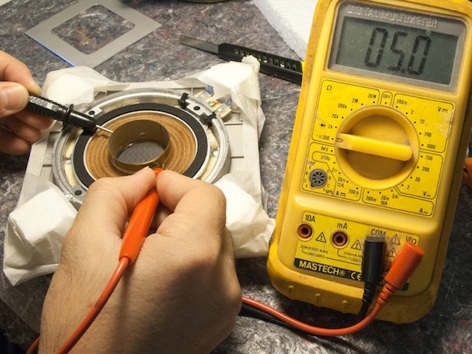

Résistance série après intervention.

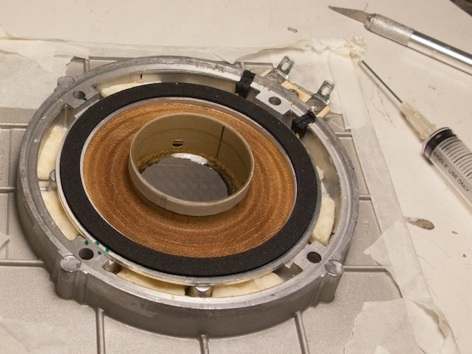

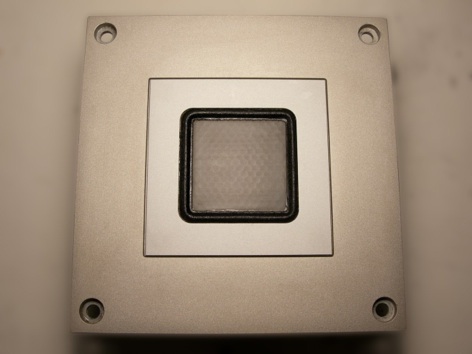

Terminé. Il s’agit bien de la photo après intervention.

Sur-épaisseur sur la bobine pour centrage et collage du support spider.

AVANT
APRES
