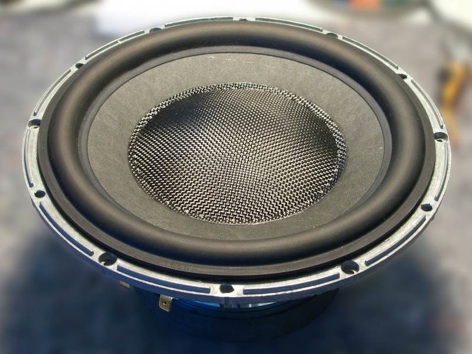

Voici un boomer B&W de la série 802.


Il m’a été apporté non fonctionnel avec une résistance infinie à ses bornes.


Après démontage j’ai pu constater la panne : Une des tresses d’alimentation coupée. La faute à une longueur trop courte à l’assemblage générant une tension et un cisaillement.


La réparation s’est faite en deux temps :

  1. -Remise en état de la connexion

  2. -Augmentation de la longueur de la tresse sollicitée par les mouvements de l’équipage mobile.

Réparation d’un boomer de B&W 802

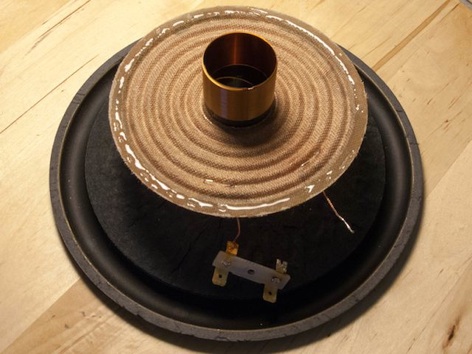

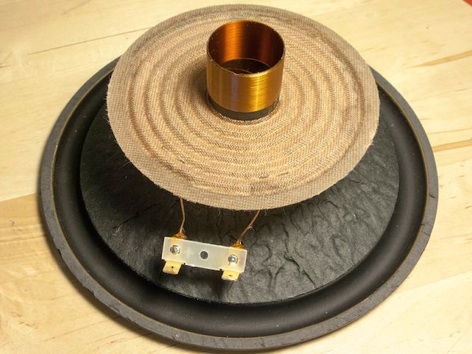

La membrane démontée. L’ensemble est en bon état. Le poids total est de 55,4 grammes.

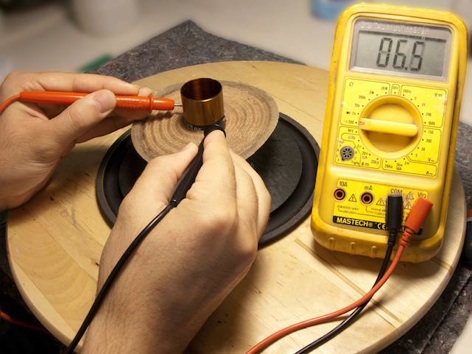

La bobine est en bon état avec une résistance de 6,5 Ω. Je diagnostique rapidement une tresse à resistance infinie.

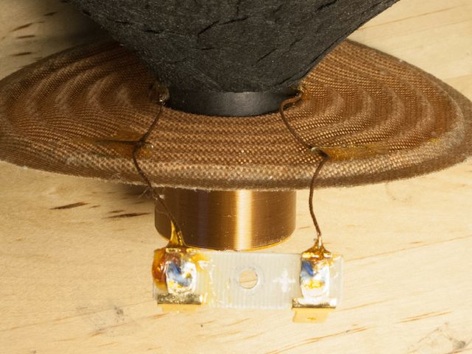

On commence à comprendre le pourquoi...

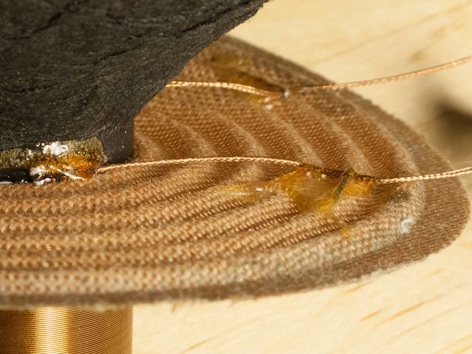

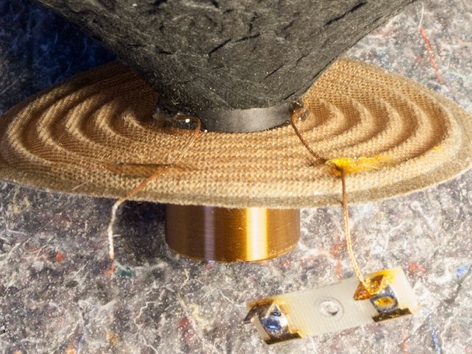

La longueur de la tresse est trop courte, avec la tension et les mouvements de l’équipage mobile, il y a cisaillement.

Une fois la colle retirée, on constate la coupure.

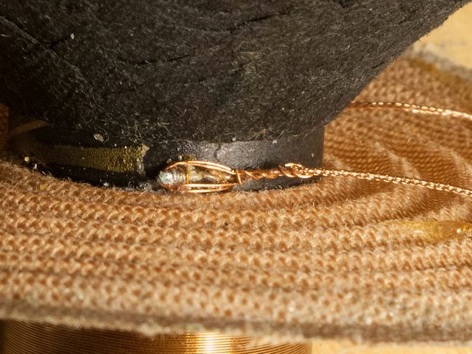

Renforcement avant soudure.

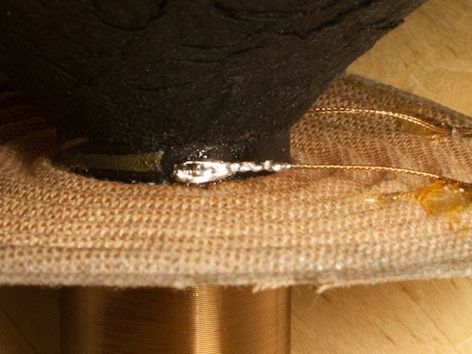

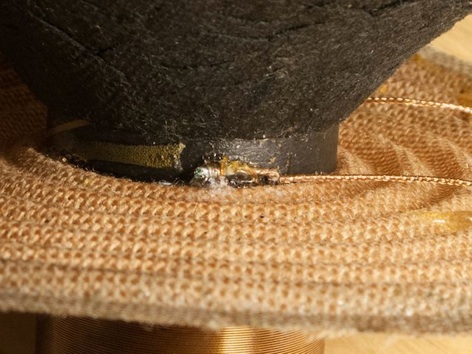

Soudure.

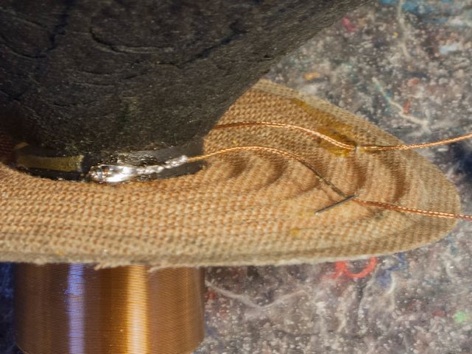

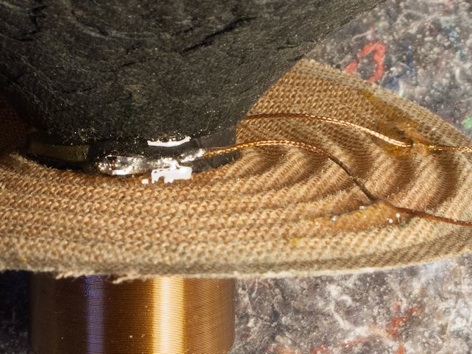

Correction de la longueur après nettoyage de l'agrafe.

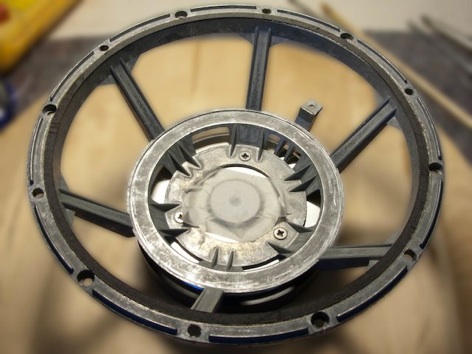

Nettoyage du châssis.

Enduction pour collage. L’ensemble pèse maintenant 55 grammes.

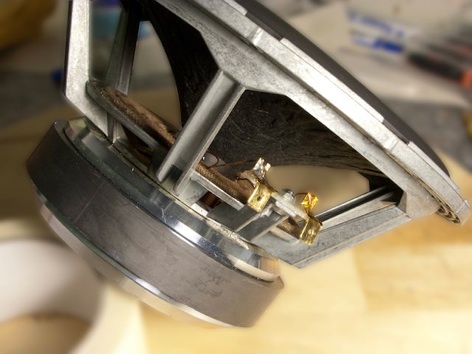

Assemblage terminé. Je mesure 6,6 Ω...

Assemblage terminé.

AVANT
APRES

Avant intervention

Après intervention : Parfait !

Avant intervention

Après intervention : Parfait !

AVANT
APRES
